TARSIS Användarmanual BK Audio, Box 119, 841 22 Ånge Tel:

1 TARSIS Användarmanual BK Audio, Box 119, Ånge Tel: , Fax: bkaudio.se

2 Viktiga säkerhetsföreskrifter för ditt BK Audio system Utsätt aldrig systemet för påverkan av fukt eller andra vätskor. Undvik alla typer av vätskor ex vaser eller liknande i dess närhet. Se alltid till att systemet står placerat så att du enkelt kan nå mains switchen och bryta strömmen. 1. Läs denna instruktion innan du startar användning av ditt system. 2. Förvara och spara denna manual. 3. Läs igenom alla säkerhetsföreskrifter för en säker hantering. SÄKERHETSFÖRESKRIFTER! 4. Följ alla instruktioner. 5. Använd aldrig systemet i närhet eller direkt påverkan av fukt eller kondens. 6. Rengör systemet med torr duk. Använd inte aerosol eller liknande rengöringsvätskor vid rengöring. Koppla alltid ur strömkabel vid rengöring. 7. Var noga med att aldrig blockera systemets ventilationsöppningar. 8. Placera aldrig systemet nära värmekällor som ex element, spisar eller annan apparatur som producerar värme. 9. Gör aldrig åverkan eller ändringar i varken strömkabel eller apparatens strömuttag. Denna triangel på din apparatur, uppmärksammar dig på att du kan utsättas för livsfara vid kontakt med oisolerade komponenter inuti apparaten. Öppna aldrig apparaten själv. All service skall göras av en av BK Audio auktoriserad serviceverkstad. Denna triangel uppmärksammar dig på att noggrant läsa och följa de säkerhetsinstruktioner som finns i din manual. 10. Skydda strömkabeln på bästa sätt från att trampas på eller annan fysisk åverkan. Åverkan kan betyda att ex apparatens strömuttag knäcks och att strömkablar exponeras, vilket kan betyda dödsfara vid kontakt. 11. Dra ur strömkabel vid exempelvis åska, eller när systemet inte används under längre perioder. 12. All typ av service och reparationer skall hänvisas till BK Audio eller av tillverkaren auktoriserad serviceverkstad. Är du tveksam, kontakta alltid tillverkaren. För att din säkerhet ska garanteras och när garanti åberopas, måste apparatur repareras av tillverkaren eller hos serviceverkstad som är auktoriserad av tillverkaren. FÖRSIKTIGHET: VARNING: För att minska risken för att få en elektrisk stöt öppna aldrig apparaten själv. Detta skall göras av auktoriserad serviceverkstad. Utsätt aldrig apparaten för fukt eller påverkan av några som helst typer av vätskor BK Audio är inte ansvarskyldig för någon skada i förhållande till produkter, service, denna garanti eller annat, inklusive - ekonomiska eller immateriella skador - det pris som betalades för produkten - förlust av vinst, inkomst, eller användning av produkten eller associerad produkt - indirekta eller tillfälliga skador eller följdskador.

INTRODUKTION Tack för att du valt ett BK audiosystem. BK Audio är ett svenskt märke. Vi har närmare 25 års erfarenhet att sälja och distribuera högtalarsystem.

Detta skall endast göras av auktoriserad serviceverkstad eller av BK Audio. Om ej så sker, gäller inte tillverkarens garantier.

3 INTRODUKTION Tack för att du valt ett BK audiosystem. BK Audio är ett svenskt märke. Vi har närmare 25 års erfarenhet att sälja och distribuera högtalarsystem. Med denna bakgrund har BK Audio grundats. Kvalité, prestanda, användarvänlighet till förmånligt pris, gör BK Audio till en vinnare. VIKTIGT! Vid ev fel, försök inte själv att göra reparationer. Detta skall endast göras av auktoriserad serviceverkstad eller av BK Audio. Om ej så sker, gäller inte tillverkarens garantier. UPPACKNING AV SYSTEMET Varje system har efter slutmontering, inspekterats och funktionstestats av någon av våra BK Audio tekniker före leverans. Kontrollera att kartongen är i oskadat skick när du packar upp systemet eller hämtar det hos din återförsäljare. Är förpackningen skadad, kontakta omgående din återförsäljare om du finner att innehållet är skadat. Ev fraktskador skall alltid omgående anmälas och kartonger måste i så fall sparas, för att sedan kunna kontrolleras av fraktbolaget. Returnera aldrig produkter till BK Audio, utan att kontaktat customer support hos BK Audio och fått ett returnummer.

4 Anslutningar, kontroller och användning Anslut högtalaren med den bifogade nätkabeln. Vrid upp master volumekontrollen till kl 3. Du kan ansluta low-level mikrofoner eller musikinstrument till combojacket mic/instrument A. Detta ingångsjack är ett sk combojack avsett för både såväl XLR som Telejack. Justera volymen på denna kanal med sound amplifier 1. Ingångsjacket L/R är avsett för att ansluta CD/Tape. Volymen till detta ingångsjack regleras via Gain 2. Justera denna kontroll tills det att Peaklampan (5) svagt blinkar. För att ansluta högnivå signal, ex mixer, använd LINE IN (C) Och Loop thru (D) Dessa två jack är parallellkopplade, vilket betyder att du kan använda såväl tele som XLR kontakt. För att ansluta en passiv högtalare, finns External speaker (E) Vilket gör att du kan driva ytterligare en passiv högtalare. Var uppmärksam på att endast ansluta 8 ohm högtalare. ( ex BK TS12 C ) Du kan endast ansluta en passiv 8 ohms högtalare till din aktiva högtalare. Justera ditt ljud med hjälp av kontrollerna High (3) och Low (4) (Diskant/Bas) Med Master volumekontrollen reglerar du ljudtyrkan (6) Om Peaklampan (5) blinkar tyder det på att ingångssignalen är för hög och medför att distortion uppstår med sämre ljudkvalite som följd. Vrid då ned Gainkontrollen till dess att lampar inte längre lyser. Low/cut switch (7) används om du vill ansluta en extern baslåda. Low cut filtret tar bort alla frekvenser under 150Hz.

5 Förklaring av funktioner A: Kombinationsjack för XLR/TELE 1: Gainkontroll för MIC/INST. ingång B: Ingångsjack För CD/TAPE 2: Gainkontroll för TAPE IN C: Line-in jack 3: Diskantkontroll D: Loop Thru jack 4: Baskontroll E: Utgång för extern högtalare 5: PEAK lampa F: Nätanslutning med huvudsäkring 6: Mastervolym 7: Low-cut filter 8: Strömbrytare

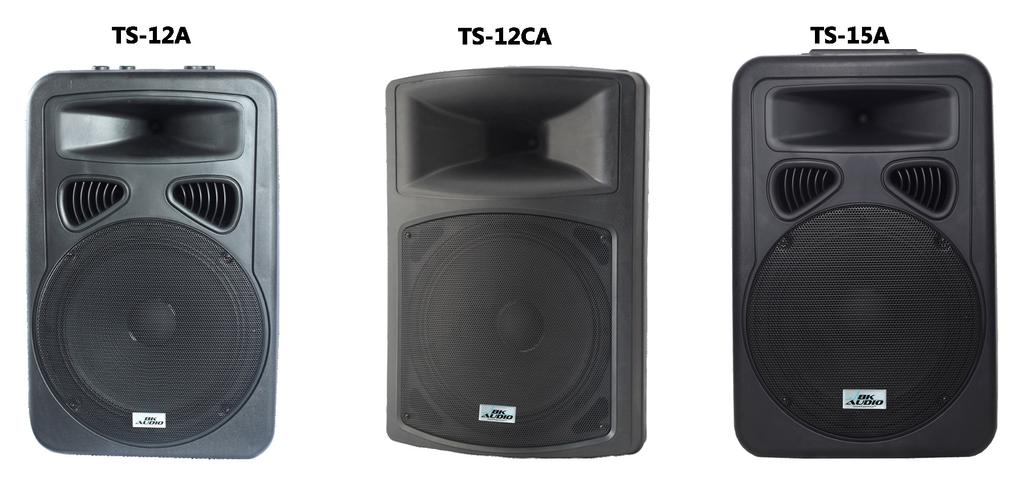

6 SPECIFICATION TS-12A Rated Power (RMS): 200 Program Power (max.): 350 Frequency Range: 65-18kHz Impedance: 8 ohm Crossover Frequency: 3000Hz SPL 1w / 1m: 98dB Coverage (HxV): 60º x 40º Surface: Plastic Weight: 16 kg Dimension (WxHxD): 390x590x400 mm TS-12CA Rated Power (RMS): 150 Program Power (max.): 250 Frequency Range: 70-18kHz Impedance: 8 ohm Crossover Frequency: 2700Hz SPL 1w / 1m: 98dB Coverage (HxV): 60º x 40º Surface: Plastic Weight: 19 kg Dimension (WxHxD): 430x640x340 mm TS-15A Rated Power (RMS): 300 Program Power (max.): 450 Frequency Range: 60-18kHz Impedance: 8 ohm Crossover Frequency: 3000Hz SPL 1w / 1m: 98dB Coverage (HxV): 60º x 40º Surface: Plastic Weight: 20 kg Dimension (WxHxD): 460x710x440 mm

7 GARANTIKORT GENERELLA VILLKOR Alla BK Audio system omfattas av 1 års fabriksgaranti. Denna garanti omfattar fel i komponenter och montering och gäller 1 år fr.o.m inköpsdatum. Garantianspråk förutsätter att produkten hanterats enligt de instruktioner som är angivna i användarmanualen och omfattar inte skador som orsakats genom ovarsamhet eller onormalt hårt slitage. Garanti gäller ej om serienummer inte kan styrkas, eller är ändrat. Vid garantifel repareras produkten av BK Audio eller av oss godkänd och auktoriserad serviceverkstad. I de fall det är uppenbart att produkten hanterats ovarsamt eller har ett onormalt slitage, förbehåller vi oss rätten att neka garantianspråk. A. Reparationer utförs kostnadsfritt i de fall BK Audio godkänt detta och att kunden genom serienummer och inköpskvitto från återförsäljare kan styrka inköpet. B. Garantin förlorar sitt värde i följande fall: a. I de fall felaktig spänning har använts. (högre eller lägre än vanligt) b. I fall där produkten skadats genom ett felaktigt handhavande. c. Om ej auktoriserad tekniker eller annan person öppnat produkten, eller om originaldelar har ersatts. C. Garanti kan ej åberopas i följande fall: a. Skador som uppkommit genom lastning/lossning eller genom fysisk åverkan. b. Skador som uppkommit genom olyckor (brand, översvämning etc) D. Registrera alltid din produkt och var noggrann med att behålla ditt inköpskvitto. E. Garanti gäller endast i det land du köpt produkten. Köparens Information Namn Gatuadress Ort Postnummer Telefon Land Ja, jag vill ha information om BK Audio via e-post. Produkt Serienummer Inköpsdatum Dag Månad År Butikens / Återförsäljarens Adress Stämpel, om möjligt BK AUDIO Box Ånge

8 The World Of BK Audio BK AUDIO Box Ånge
