1 Comfort Digisystem Bruksanvisning Speaker Svenska

2 Bruksanvisning Innehållsförteckning Sid Introduktion Comfort Digisystem 3 Presentation av Speaker 3 Funktioner - Speaker 4 Inkopplingsmöjligheter - Speaker 5 Börja använda 6 Fler funktioner 7 Koppla ur batteriet 8 Tillbehör 9 Service och garanti 10 Tekniska fakta 10 Viktiga säkerhetsföreskrifter 11 2 Speaker

Speaker 5 Börja använda 6 Fler funktioner 7 Koppla ur batteriet 8 Tillbehör 9

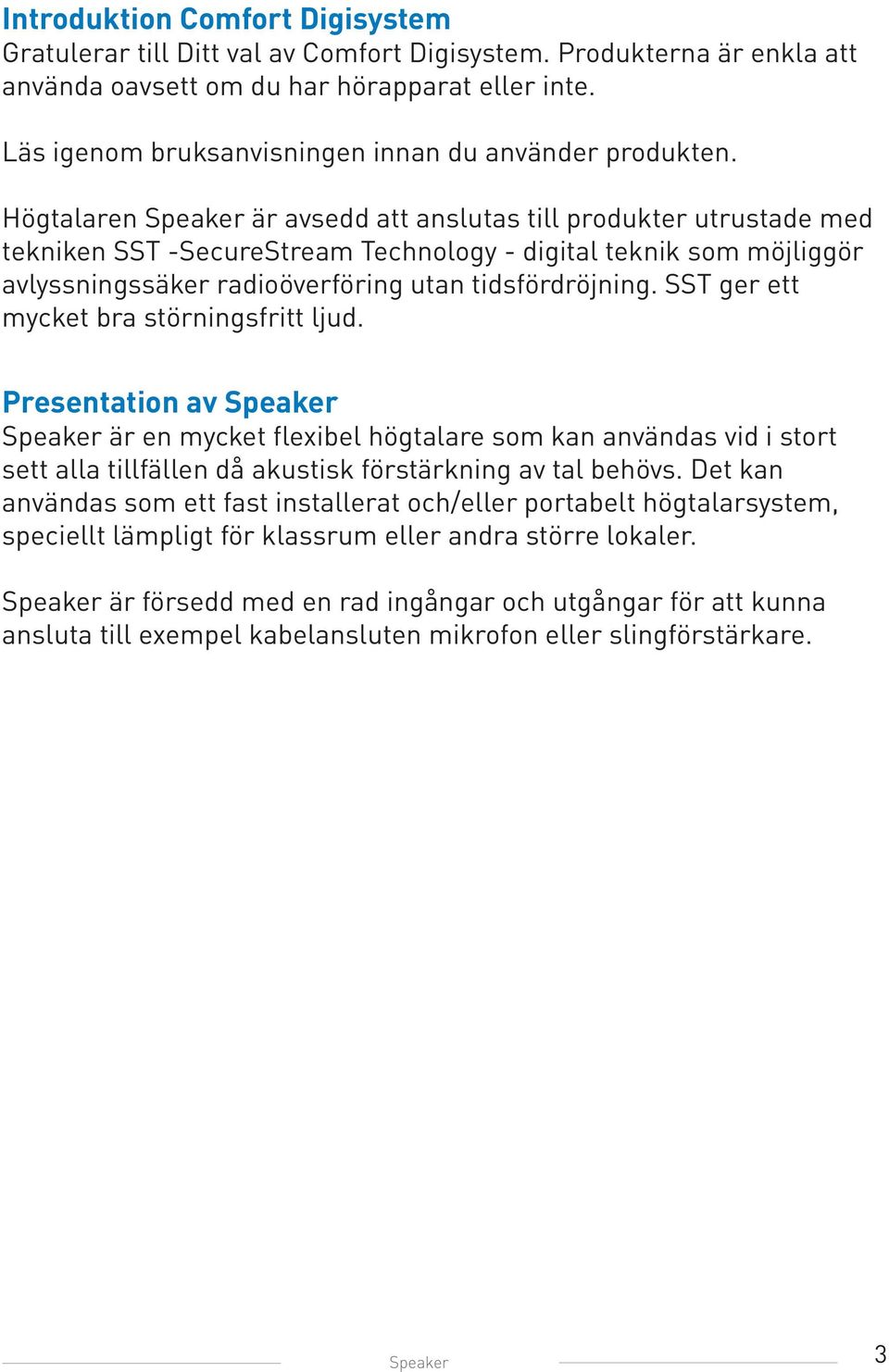

3 Introduktion Comfort Digisystem Gratulerar till Ditt val av Comfort Digisystem. Produkterna är enkla att använda oavsett om du har hörapparat eller inte. Läs igenom bruksanvisningen innan du använder produkten. Högtalaren Speaker är avsedd att anslutas till produkter utrustade med tekniken SST -SecureStream Technology - digital teknik som möjliggör avlyssningssäker radioöverföring utan tidsfördröjning. SST ger ett mycket bra störningsfritt ljud. Presentation av Speaker Speaker är en mycket flexibel högtalare som kan användas vid i stort sett alla tillfällen då akustisk förstärkning av tal behövs. Det kan användas som ett fast installerat och/eller portabelt högtalarsystem, speciellt lämpligt för klassrum eller andra större lokaler. Speaker är försedd med en rad ingångar och utgångar för att kunna ansluta till exempel kabelansluten mikrofon eller slingförstärkare. Speaker 3

Högtalaren Speaker är avsedd att anslutas till produkter utrustade med tekniken SST -SecureStream Technology - digital teknik som möjliggör avlyssningssäker radioöverföring utan tidsfördröjning.

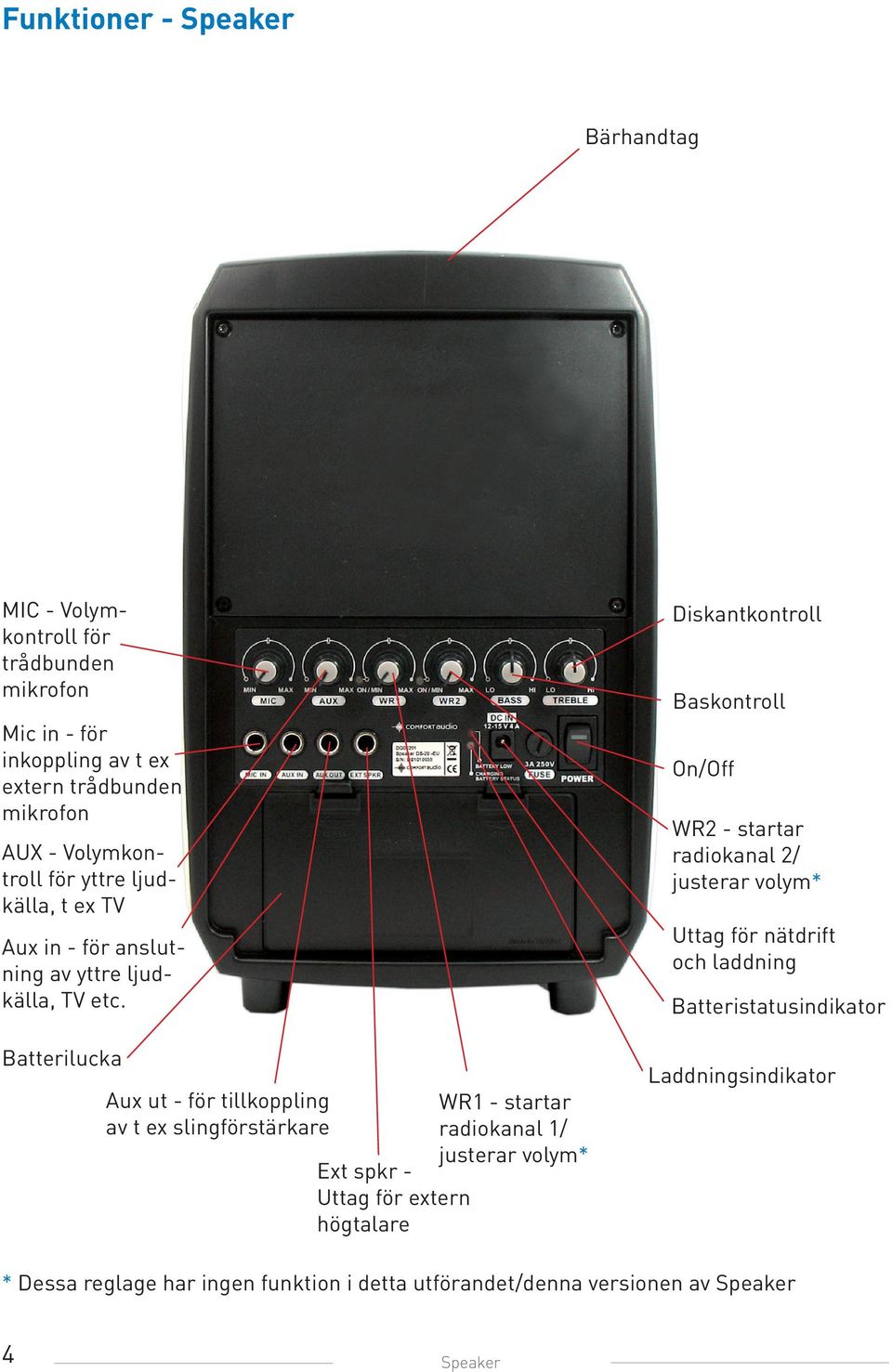

4 Funktioner - Speaker Bärhandtag MIC - Volymkontroll för trådbunden mikrofon Mic in - för inkoppling av t ex extern trådbunden mikrofon AUX - Volymkontroll för yttre ljudkälla, t ex TV Aux in - för anslutning av yttre ljudkälla, TV etc. Batterilucka Aux ut - för tillkoppling av t ex slingförstärkare Ext spkr - Uttag för extern högtalare WR1 - startar radiokanal 1/ justerar volym* Diskantkontroll Baskontroll On/Off WR2 - startar radiokanal 2/ justerar volym* Uttag för nätdrift och laddning Batteristatusindikator Laddningsindikator * Dessa reglage har ingen funktion i detta utförandet/denna versionen av Speaker 4 Speaker

Batterilucka Aux ut - för tillkoppling av t ex slingförstärkare Ext spkr - Uttag för extern högtalare WR1 - startar radiokanal 1/ justerar volym*

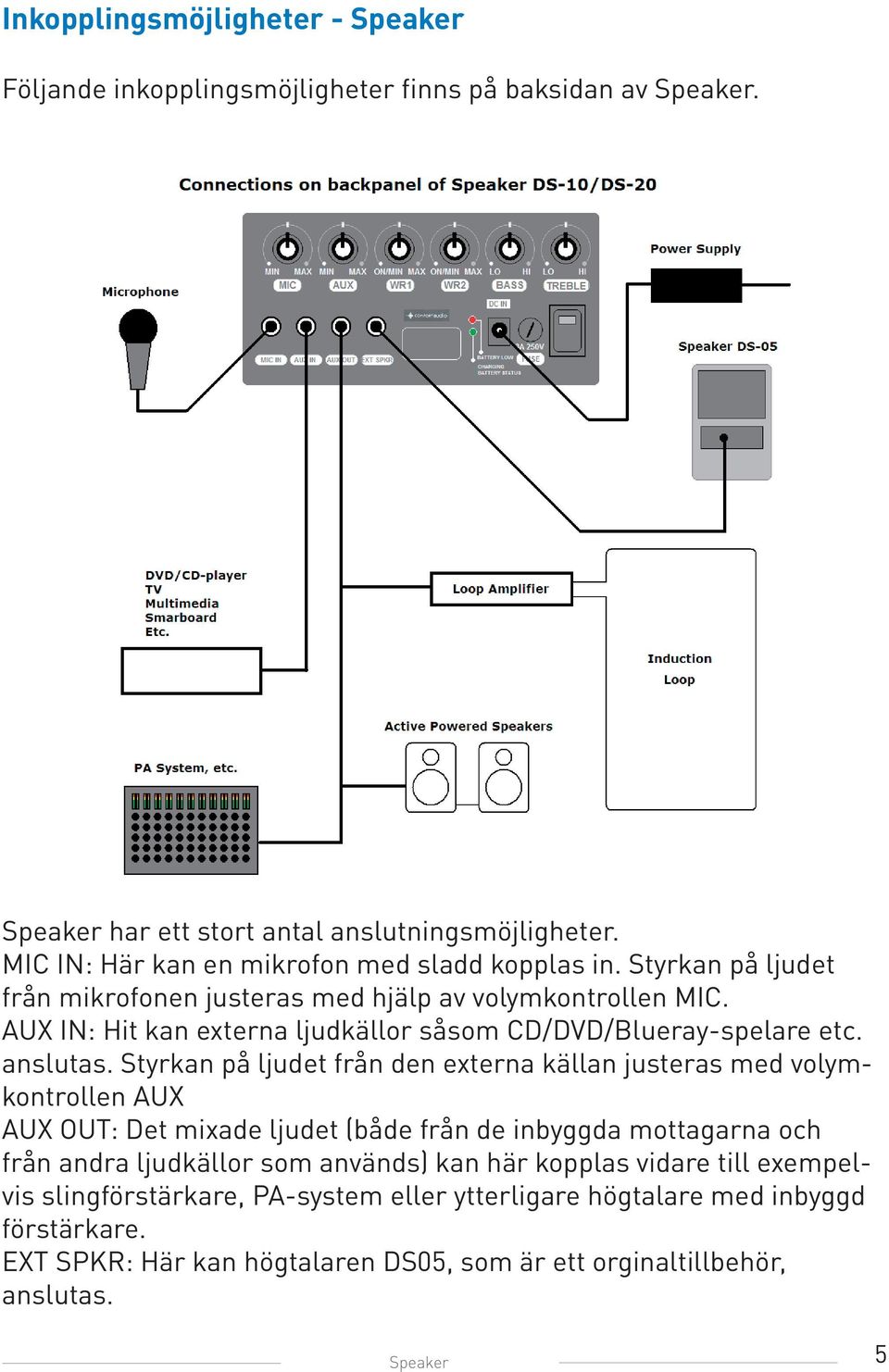

5 Inkopplingsmöjligheter - Speaker Följande inkopplingsmöjligheter finns på baksidan av Speaker. Speaker har ett stort antal anslutningsmöjligheter. MIC IN: Här kan en mikrofon med sladd kopplas in. Styrkan på ljudet från mikrofonen justeras med hjälp av volymkontrollen MIC. AUX IN: Hit kan externa ljudkällor såsom CD/DVD/Blueray-spelare etc. anslutas. Styrkan på ljudet från den externa källan justeras med volymkontrollen AUX AUX OUT: Det mixade ljudet (både från de inbyggda mottagarna och från andra ljudkällor som används) kan här kopplas vidare till exempelvis slingförstärkare, PA-system eller ytterligare högtalare med inbyggd förstärkare. EXT SPKR: Här kan högtalaren DS05, som är ett orginaltillbehör, anslutas. Speaker 5

AUX IN: Hit kan externa ljudkällor såsom CD/DVD/Blueray-spelare etc. anslutas.

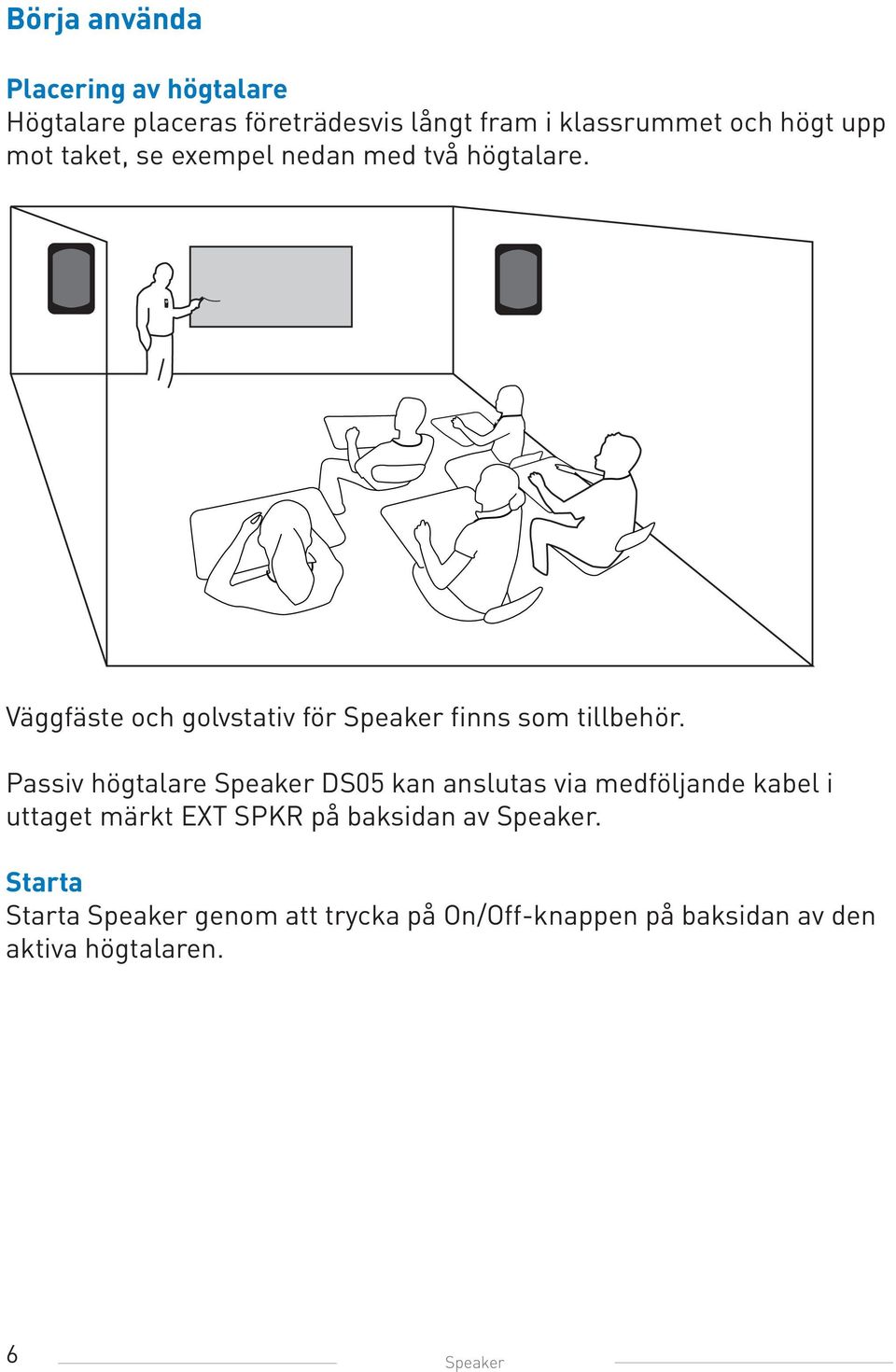

6 Börja använda Placering av högtalare Högtalare placeras företrädesvis långt fram i klassrummet och högt upp mot taket, se exempel nedan med två högtalare. Väggfäste och golvstativ för Speaker finns som tillbehör. Passiv högtalare Speaker DS05 kan anslutas via medföljande kabel i uttaget märkt EXT SPKR på baksidan av Speaker. Starta Starta Speaker genom att trycka på On/Off-knappen på baksidan av den aktiva högtalaren. 6 Speaker

Passiv högtalare Speaker DS05 kan anslutas via medföljande kabel i uttaget märkt EXT SPKR på baksidan av

7 Fler funktioner Laddning Anslut nätaggregatet till uttaget för laddning. Laddning kan öven ske när högtalaren används.ladda aldrig produkten i ett instängt oventilerat utrymme så som väskor, fordral eller andra stängda förvaringsutrymmen. Laddningsindikator Under snabbladdning blinkar laddningsindikatorn rött och övergår till grönt fast sken när det är fulladdat. Batteristatusindikator Vid svagt batteri tänds batteristatusindikatorn och lyser rött. Avstängning av Speaker vid nätdrift Normalt stängs Speaker av med On/Off-knappen på enhetens baksida. Koppla ur batteriet (nätdrift utan batteri) Om Speaker monteras permanent på en plats där ON/Off-knappen blir svåråtkomlig är det istället möjligt att stänga av Speaker genom att bryta strömmen till nätaggregatet. OBS! I sådana fall måste dock batteriet kopplas ur. För att göra detta öppnas batteriluckan och varvid minst en av flatstifthylsorna kopplas bort från batteriet. Speaker 7

Laddningsindikator Under snabbladdning blinkar laddningsindikatorn rött och övergår till grönt fast sken när det är fulladdat.

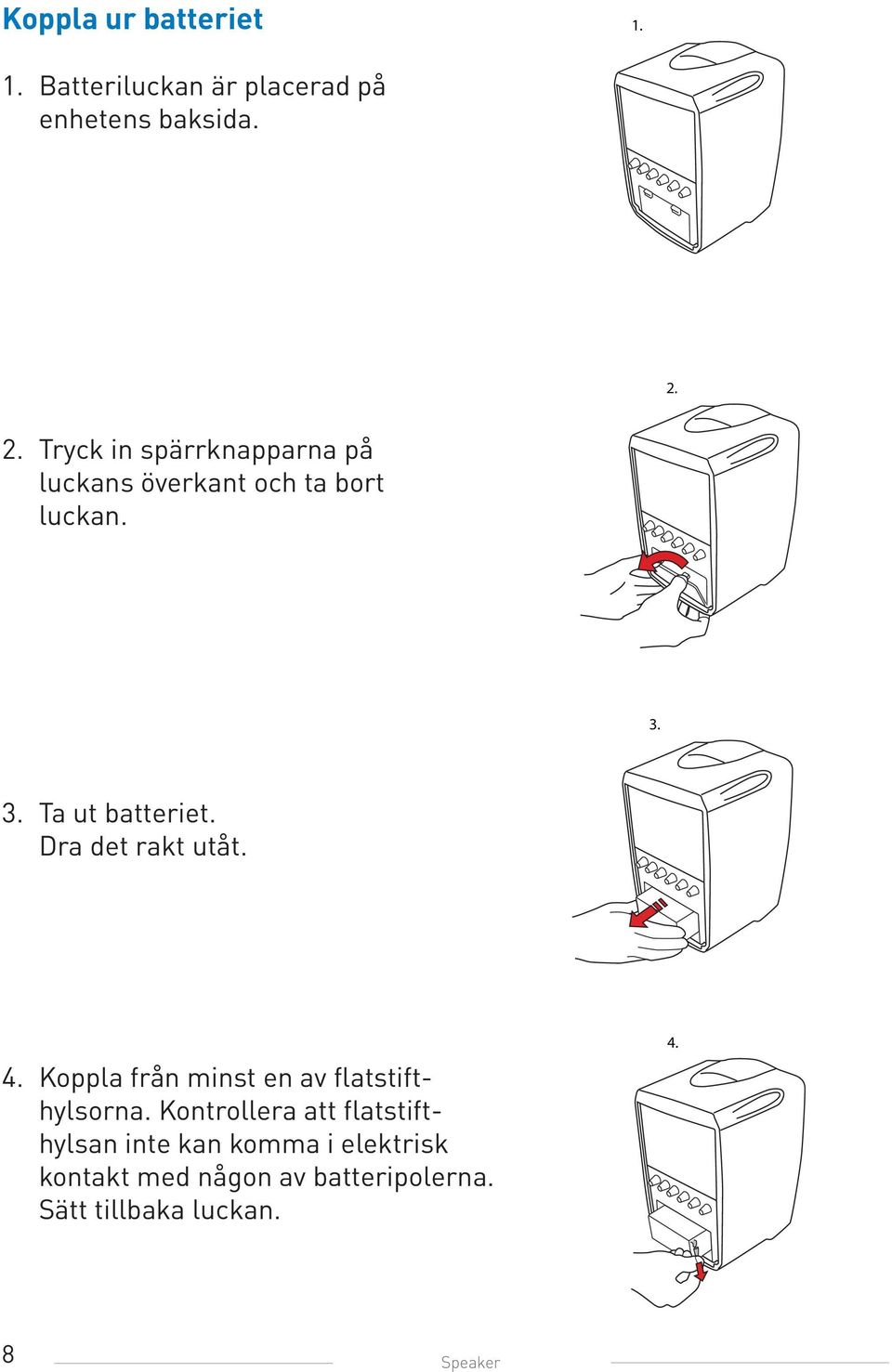

8 Koppla ur batteriet Batteriluckan är placerad på enhetens baksida Tryck in spärrknapparna på luckans överkant och ta bort luckan Ta ut batteriet. Dra det rakt utåt Koppla från minst en av flatstifthylsorna. Kontrollera att flatstifthylsan inte kan komma i elektrisk kontakt med någon av batteripolerna. Sätt tillbaka luckan. 8 Speaker

Kontrollera att flatstifthylsan inte kan komma i elektrisk kontakt med någon av batteripolerna.

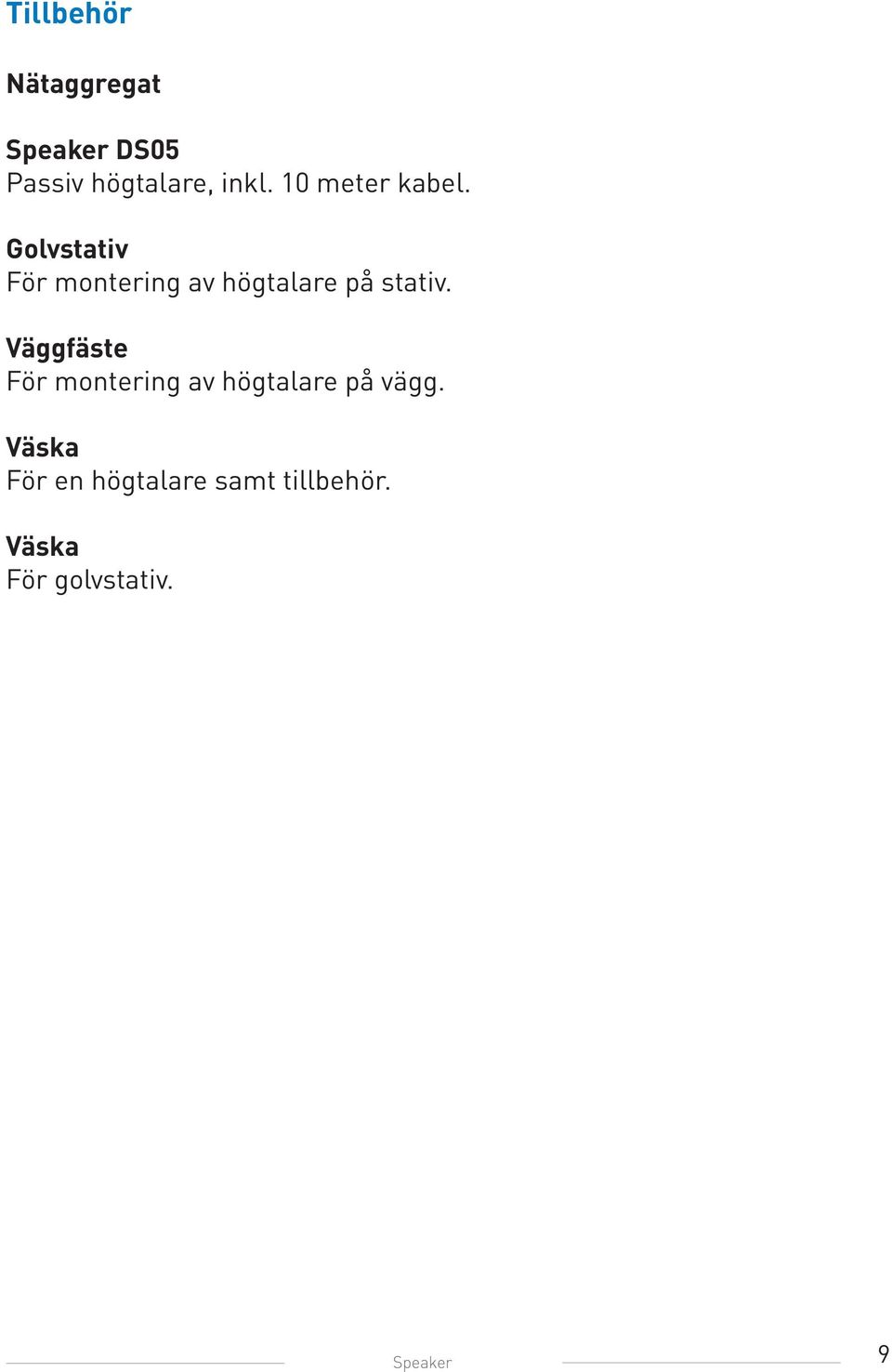

9 Tillbehör Nätaggregat Speaker DS05 Passiv högtalare, inkl. 10 meter kabel. Golvstativ För montering av högtalare på stativ. Väggfäste För montering av högtalare på vägg. Väska För en högtalare samt tillbehör. Väska För golvstativ. Speaker 9

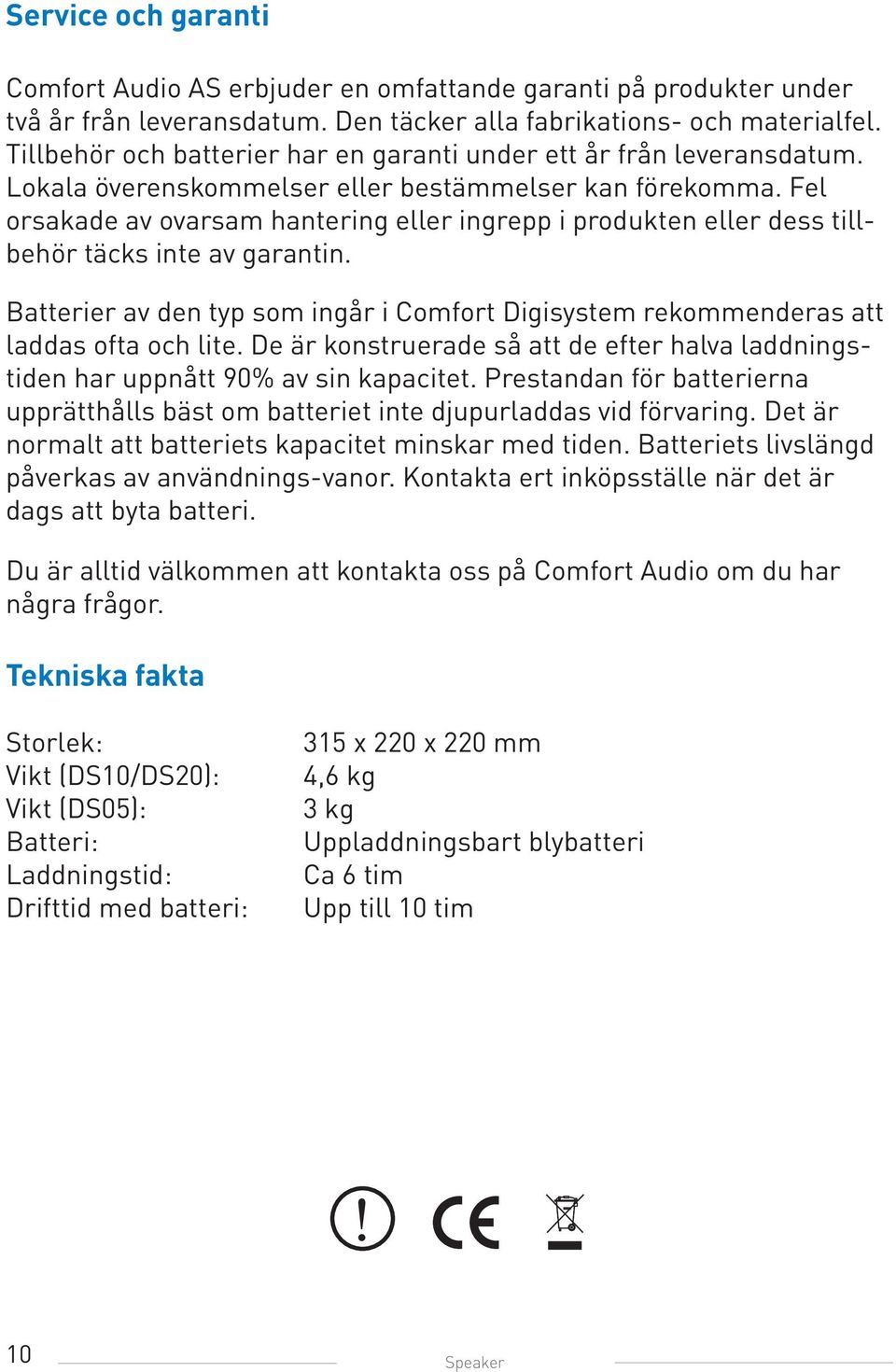

10 Service och garanti Comfort Audio AS erbjuder en omfattande garanti på produkter under två år från leveransdatum. Den täcker alla fabrikations- och materialfel. Tillbehör och batterier har en garanti under ett år från leveransdatum. Lokala överenskommelser eller bestämmelser kan förekomma. Fel orsakade av ovarsam hantering eller ingrepp i produkten eller dess tillbehör täcks inte av garantin. Batterier av den typ som ingår i Comfort Digisystem rekommenderas att laddas ofta och lite. De är konstruerade så att de efter halva laddningstiden har uppnått 90% av sin kapacitet. Prestandan för batterierna upprätthålls bäst om batteriet inte djupurladdas vid förvaring. Det är normalt att batteriets kapacitet minskar med tiden. Batteriets livslängd påverkas av användnings-vanor. Kontakta ert inköpsställe när det är dags att byta batteri. Du är alltid välkommen att kontakta oss på Comfort Audio om du har några frågor. Tekniska fakta Storlek: Vikt (DS10/DS20): Vikt (DS05): Batteri: Laddningstid: Drifttid med batteri: 315 x 220 x 220 mm 4,6 kg 3 kg Uppladdningsbart blybatteri Ca 6 tim Upp till 10 tim! 10 Speaker

Fel orsakade av ovarsam hantering eller ingrepp i produkten eller dess tillbehör täcks inte av garantin. Batterier av den typ som ingår i Comfort Digisystem rekommenderas att laddas ofta och lite.

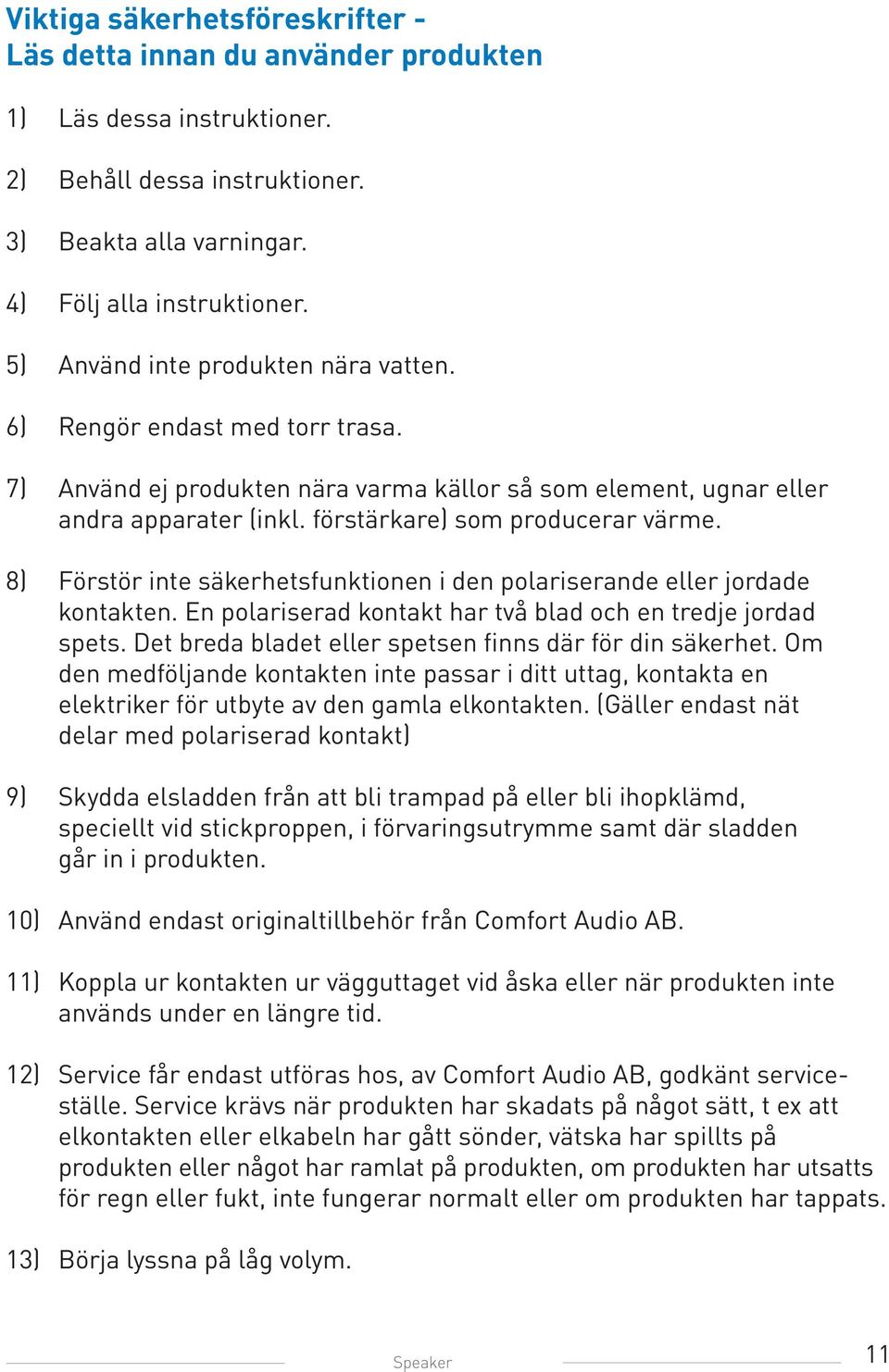

11 Viktiga säkerhetsföreskrifter - Läs detta innan du använder produkten 1) Läs dessa instruktioner. 2) Behåll dessa instruktioner. 3) Beakta alla varningar. 4) Följ alla instruktioner. 5) Använd inte produkten nära vatten. 6) Rengör endast med torr trasa. 7) Använd ej produkten nära varma källor så som element, ugnar eller andra apparater (inkl. förstärkare) som producerar värme. 8) Förstör inte säkerhetsfunktionen i den polariserande eller jordade kontakten. En polariserad kontakt har två blad och en tredje jordad spets. Det breda bladet eller spetsen finns där för din säkerhet. Om den medföljande kontakten inte passar i ditt uttag, kontakta en elektriker för utbyte av den gamla elkontakten. (Gäller endast nät delar med polariserad kontakt) 9) Skydda elsladden från att bli trampad på eller bli ihopklämd, speciellt vid stickproppen, i förvaringsutrymme samt där sladden går in i produkten. 10) Använd endast originaltillbehör från Comfort Audio AB. 11) Koppla ur kontakten ur vägguttaget vid åska eller när produkten inte används under en längre tid. 12) Service får endast utföras hos, av Comfort Audio AB, godkänt serviceställe. Service krävs när produkten har skadats på något sätt, t ex att elkontakten eller elkabeln har gått sönder, vätska har spillts på produkten eller något har ramlat på produkten, om produkten har utsatts för regn eller fukt, inte fungerar normalt eller om produkten har tappats. 13) Börja lyssna på låg volym. Speaker 11

8) Förstör inte säkerhetsfunktionen i den polariserande eller jordade kontakten. En polariserad kontakt har två blad och en tredje jordad spets.

12 14) För hög volym kan allvarligt skada din hörsel. 15) Produkten får ej tas isär. 16) Om produkten öppnas på grund av skada, ska service utföras hos, av Comfort Audio AB, godkänt serviceställe. 17) Använd aldrig sändare eller mottagare inställd på ej tillåten frekvens. Kontrollera med frekvensmyndigheten i det land där utrustningen ska användas. 18) Produkten innehåller känslig elektronisk utrustning och måste hanteras varsamt. 19) Ladda aldrig produkten i ett instängt oventilerat utrymme så som väskor, fordral eller andra stängda förvaringsutrymmen. 20) Endast batteri och laddningsaggregat från Comfort Audio AB får användas. 21) Det går ej att byta batteri själv, tag kontakt med inköpsstället. 22) VARNING! Risk för explosion om batteriet inte är korrekt utbytt. 23) Produkten eller batterier får inte utsättas för extrem hetta så som solsken, eld etc. 24) Produkterna innehåller radiosändare. Använd inte produkterna på platser där det är förbjudet att använda elektronisk utrustning, t ex i flygplan. 25) VARNING! Halsslingan får aldrig användas vid lek eller då det finns risk för att fastna i något. 26) För att förhindra att batteriet tar skada, låt inte produkten ligga urladdad en längre tid. 27) Koppla ifrån laddaren om produkten inte används under en längre period. Med förbehåll för ändringar 12 Speaker

18) Produkten innehåller känslig elektronisk utrustning och måste hanteras varsamt.

13 Speaker 13

14 14 Speaker

15 Speaker 15

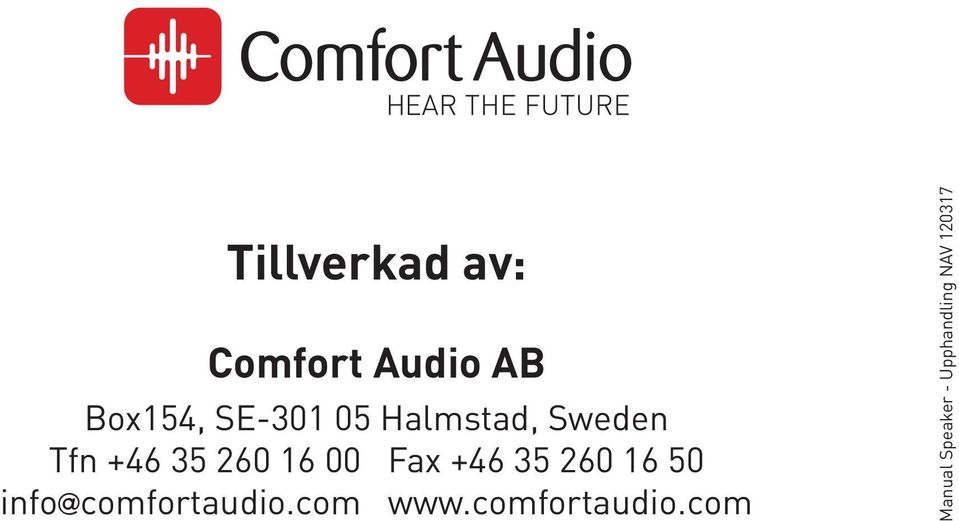

16 Tillverkad av: Comfort Audio AB Box154, SE Halmstad, Sweden Tfn Fax Manual Speaker - Upphandling NAV

+46 35 260 16 50 info@comfortaudio.com www.
