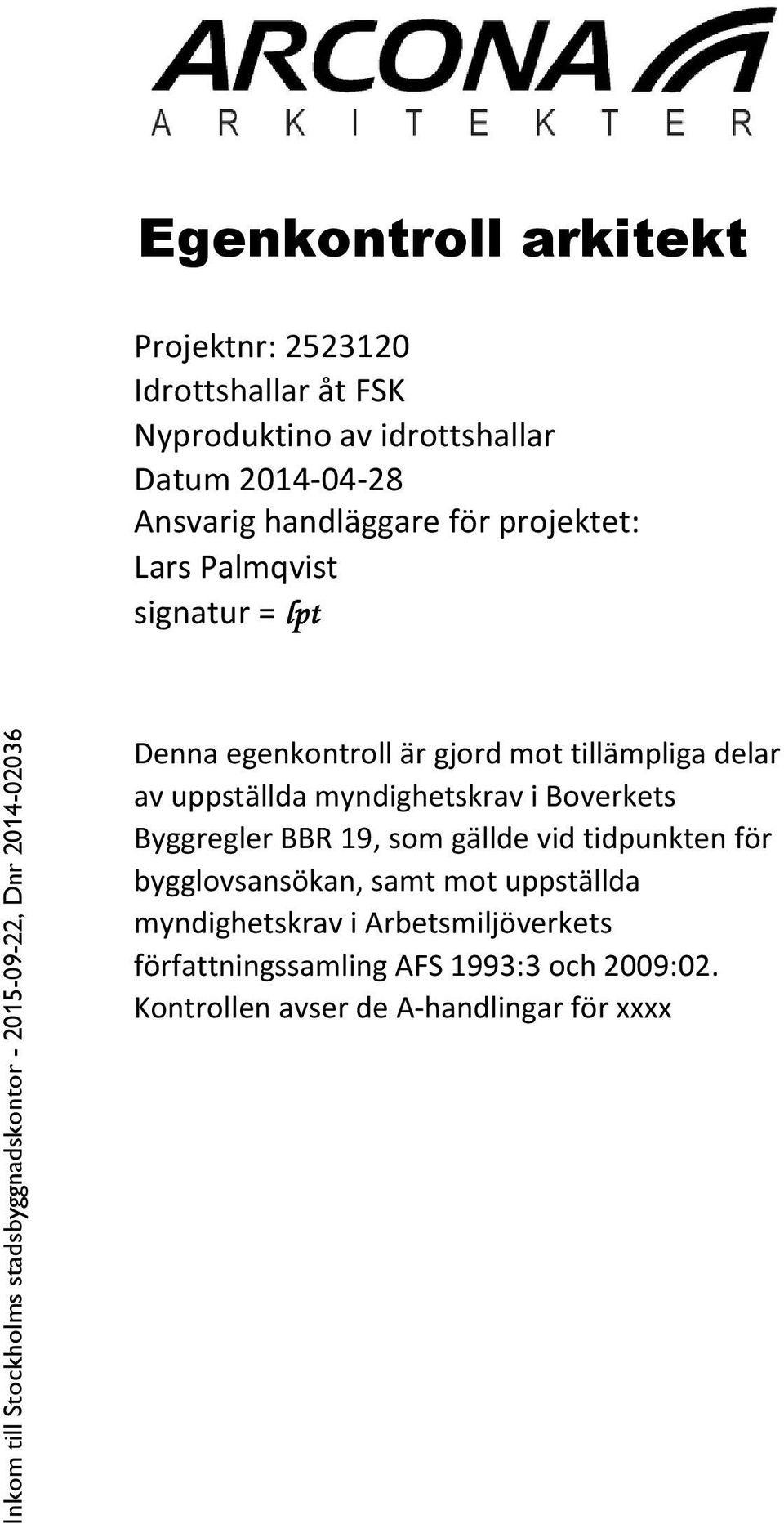

1 Egenkontroll arkitekt Projektnr: Idrottshallar åt FSK Nyproduktino av idrottshallar Datum Ansvarig handläggare för projektet: Lars Palmqvist signatur = Denna egenkontroll är gjord mot tillämpliga delar av uppställda myndighetskrav i Boverkets Byggregler BBR 19, som gällde vid tidpunkten för bygglovsansökan, samt mot uppställda myndighetskrav i Arbetsmiljöverkets författningssamling AFS 1993:3 och 2009:02. Kontrollen avser de A handlingar för xxxx

myndighetskrav i Boverkets Byggregler BBR 19, som gällde vid tidpunkten för bygglovsansökan, samt mot uppställda

2 2(7) Bygglov Handlingar överensstämmer med bygglov Checklista BBR Tillgänglighet, bostadsutformning, rumshöjd och driftutrymmen Dimensionerande mått för rullstol 3:112 Tillgänglighet och användbarhet på tomter och i byggnader 3:12-3:14 Entré- och kommunikationsutrymmen 3:142 Utformning av dörrar och portar 3:143 Hissar och annan lyftanordning 3:144 Tillgänglighet och användbarhet i publika lokaler (Rwc) 3:145 Utformning av bostäder 3:22 Bostadskomplement; tvätt, lägenhetsförråd, barnvagnar, cyklar, utomhusrullstolar, rollatorer och liknande samt utrymme för postboxar 3:23

Utformning av dörrar och portar 3:143 Hissar och annan lyftanordning 3:144 Tillgänglighet och användbarhet i publika lokaler (Rwc) 3:145 Utformning

3 3(7) Erforderliga rumshöjder 3:3, 8:34 Utformning av driftutrymmen 3:42 Avfallsutrymmen och avfallsanordningar inklusive 3:422 Har beaktats vid projektering av återvinningsmöjligheter utvändigt placerat soprum Brandskydd Brandskyddsprojektering är utförd enligt gällande Brandskyddsbeskrivning, dat Förutsättningar för branddimensionering lämnade till sakkunnig. Brandtekniska klasser angivna på ritning i enlighet med brandskyddsbeskrivning brandskyddsbeskrivning 5:12-5:14 5:21-5:23 5:31-5:351 Vissa lokaler och verksamheter 5:24 Framkomlighet 5:34 Brandskyddsbeskrivning framtagen av Brandgruppen Brandtekniska klasser framgår av vägguppställning Utrustning för brandutrymning införd på ritning 5:35. Belysta skyltar, larm, brandvarnare etc projekteras av annan konsult. Särskilda förutsättningar (samlingslokal, hotell, vårdanläggning, bostäder, särskilda boenden för personer med olika vårdbehov) 5:371-5:375 5:671-5:674

Brandtekniska klasser angivna på ritning i enlighet med brandskyddsbeskrivning brandskyddsbeskrivning 5:12-5:14 5:21-5:23 5:31-5:351 Vissa lokaler och verksamheter 5:24 Framkomlighet 5:34

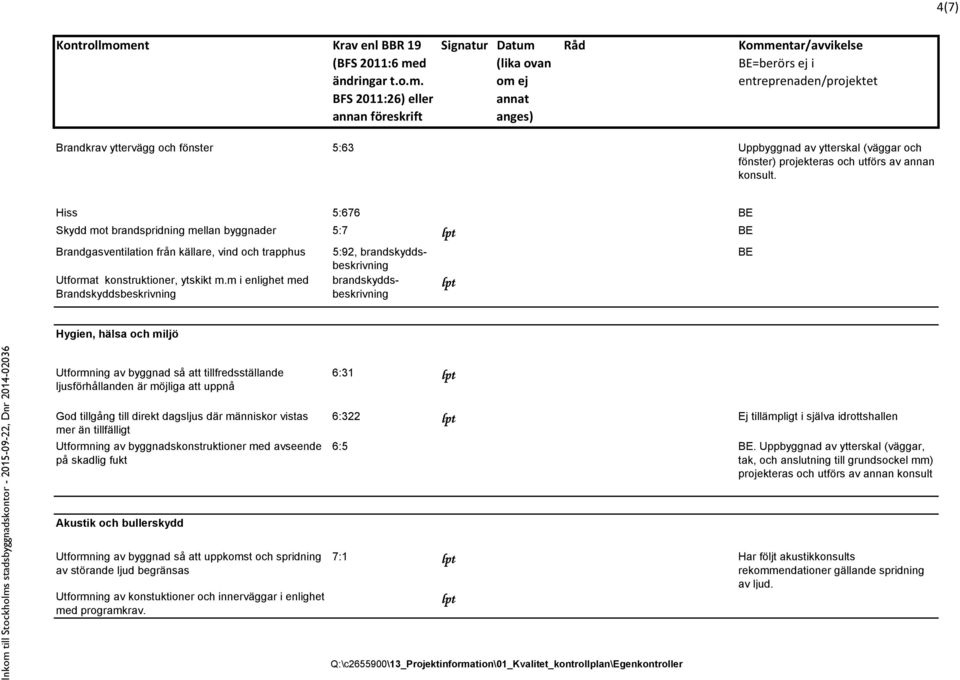

4 4(7) Brandkrav yttervägg och fönster 5:63 Uppbyggnad av ytterskal (väggar och fönster) projekteras och utförs av annan konsult. Hiss 5:676 Skydd mot brandspridning mellan byggnader 5:7 Brandgasventilation från källare, vind och trapphus Utformat konstruktioner, ytskikt m.m i enlighet med Brandskyddsbeskrivning 5:92, brandskyddsbeskrivning brandskyddsbeskrivning Hygien, hälsa och miljö Utformning av byggnad så att tillfredsställande ljusförhållanden är möjliga att uppnå God tillgång till direkt dagsljus där människor vistas mer än tillfälligt Utformning av byggnadskonstruktioner med avseende på skadlig fukt Akustik och bullerskydd Utformning av byggnad så att uppkomst och spridning av störande ljud begränsas Utformning av konstuktioner och innerväggar i enlighet med programkrav. 6:31 6:322 Ej tillämpligt i själva idrottshallen 6:5. Uppbyggnad av ytterskal (väggar, tak, och anslutning till grundsockel mm) projekteras och utförs av annan konsult 7:1 Har följt akustikkonsults rekommendationer gällande spridning av ljud.

m i enlighet med Brandskyddsbeskrivning 5:92, brandskyddsbeskrivning brandskyddsbeskrivning Hygien, hälsa och miljö Utformning av byggnad så att tillfredsställande ljusförhållanden är möjliga att

5 5(7) Säkerhet vid användning Barnsäkerhet (trappor, balkonger, räcken, fönster, fast in8:11, 8:23, 8:32 Skydd mot fall (belysning, halkrisk, nivåskillnader, öppni 8:2 Tillträdes- och skyddsanordning på tak 8:24. Ansvaret av dessa ligger hos stomleverantören. Skydd mot skador genom sammanstötning och klämning8:31 Skydd mot sammanstötning, fall och skärskador vid glas i byggnader Skydd mot brännskador och skållning (spisar, ugnar o d 8:42-8:43 8:35 Skydd mot instängning 8:6 Energihushållning Utformning av byggnad så att energianvändningen begränsas genom låga värmeförluster Övriga föreskrifter Tillgodosett varsamhetskraven exteriört i samråd med antikvarisk sakkunnig 9:1. Uppbyggnad av ytterskal (väggar, tak, och anslutning till grundsockel mm) projekteras och utförs av annan konsult Detaljplan och bygglov

Skydd mot skador genom sammanstötning och klämning8:31 Skydd mot sammanstötning, fall och skärskador vid glas i byggnader Skydd mot brännskador och skållning (spisar, ugnar o d 8:42-8:43 8:35 Skydd

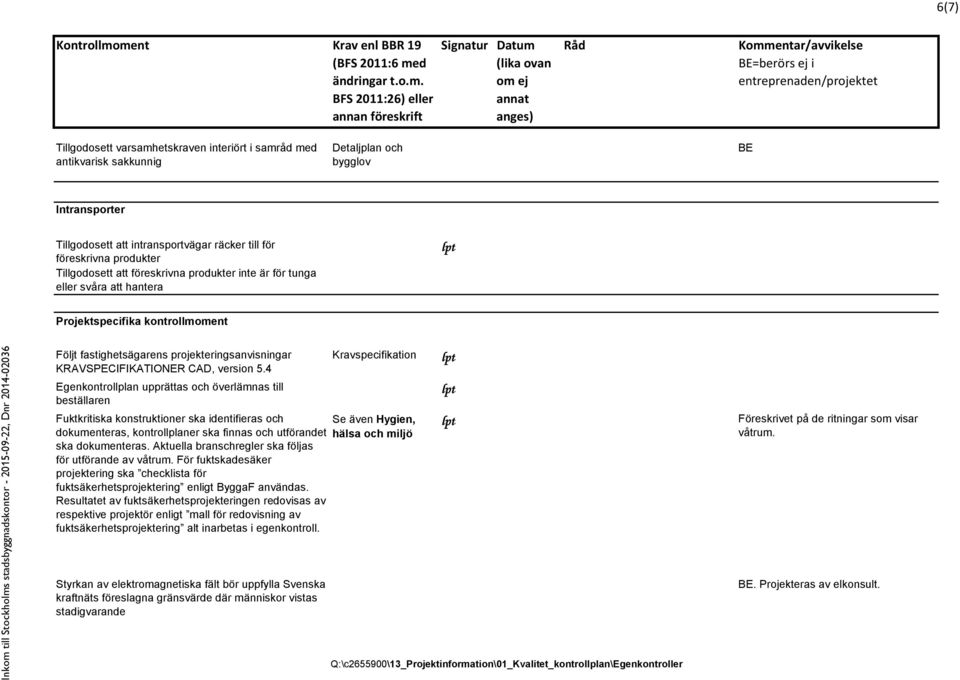

6 6(7) Tillgodosett varsamhetskraven interiört i samråd med antikvarisk sakkunnig Detaljplan och bygglov Intransporter Tillgodosett att intransportvägar räcker till för föreskrivna produkter Tillgodosett att föreskrivna produkter inte är för tunga eller svåra att hantera Projektspecifika kontrollmoment Följt fastighetsägarens projekteringsanvisningar KRAVSPECIFIKATIONER CAD, version 5.4 Egenkontrollplan upprättas och överlämnas till beställaren Fuktkritiska konstruktioner ska identifieras och dokumenteras, kontrollplaner ska finnas och utförandet ska dokumenteras. Aktuella branschregler ska följas för utförande av våtrum. För fuktskadesäker projektering ska checklista för fuktsäkerhetsprojektering enligt ByggaF användas. Resultatet av fuktsäkerhetsprojekteringen redovisas av respektive projektör enligt mall för redovisning av fuktsäkerhetsprojektering alt inarbetas i egenkontroll. Styrkan av elektromagnetiska fält bör uppfylla Svenska kraftnäts föreslagna gränsvärde där människor vistas stadigvarande Kravspecifikation Se även Hygien, hälsa och miljö Föreskrivet på de ritningar som visar våtrum.. Projekteras av elkonsult.

4 Egenkontrollplan upprättas och överlämnas till beställaren Fuktkritiska konstruktioner ska identifieras och dokumenteras, kontrollplaner ska finnas och utförandet ska dokumenteras.

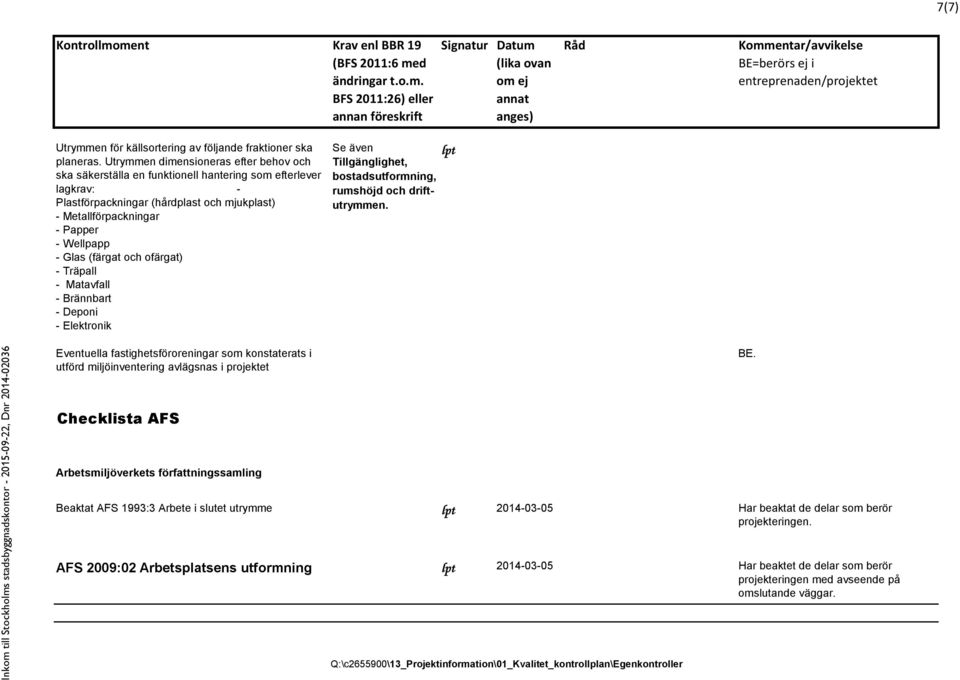

7 7(7) Utrymmen för källsortering av följande fraktioner ska planeras. Utrymmen dimensioneras efter behov och ska säkerställa en funktionell hantering som efterlever lagkrav: - Plastförpackningar (hårdplast och mjukplast) - Metallförpackningar - Papper - Wellpapp - Glas (färgat och ofärgat) - Träpall - Matavfall - Brännbart - Deponi - Elektronik Se även Tillgänglighet, bostadsutformning, rumshöjd och driftutrymmen. Eventuella fastighetsföroreningar som konstaterats i utförd miljöinventering avlägsnas i projektet Checklista AFS Arbetsmiljöverkets författningssamling Beaktat AFS 1993:3 Arbete i slutet utrymme Har beaktat de delar som berör projekteringen. AFS 2009:02 Arbetsplatsens utformning Har beaktet de delar som berör projekteringen med avseende på omslutande väggar..

(färgat och ofärgat) - Träpall - Matavfall - Brännbart - Deponi - Elektronik Se även Tillgänglighet, bostadsutformning, rumshöjd och driftutrymmen.
