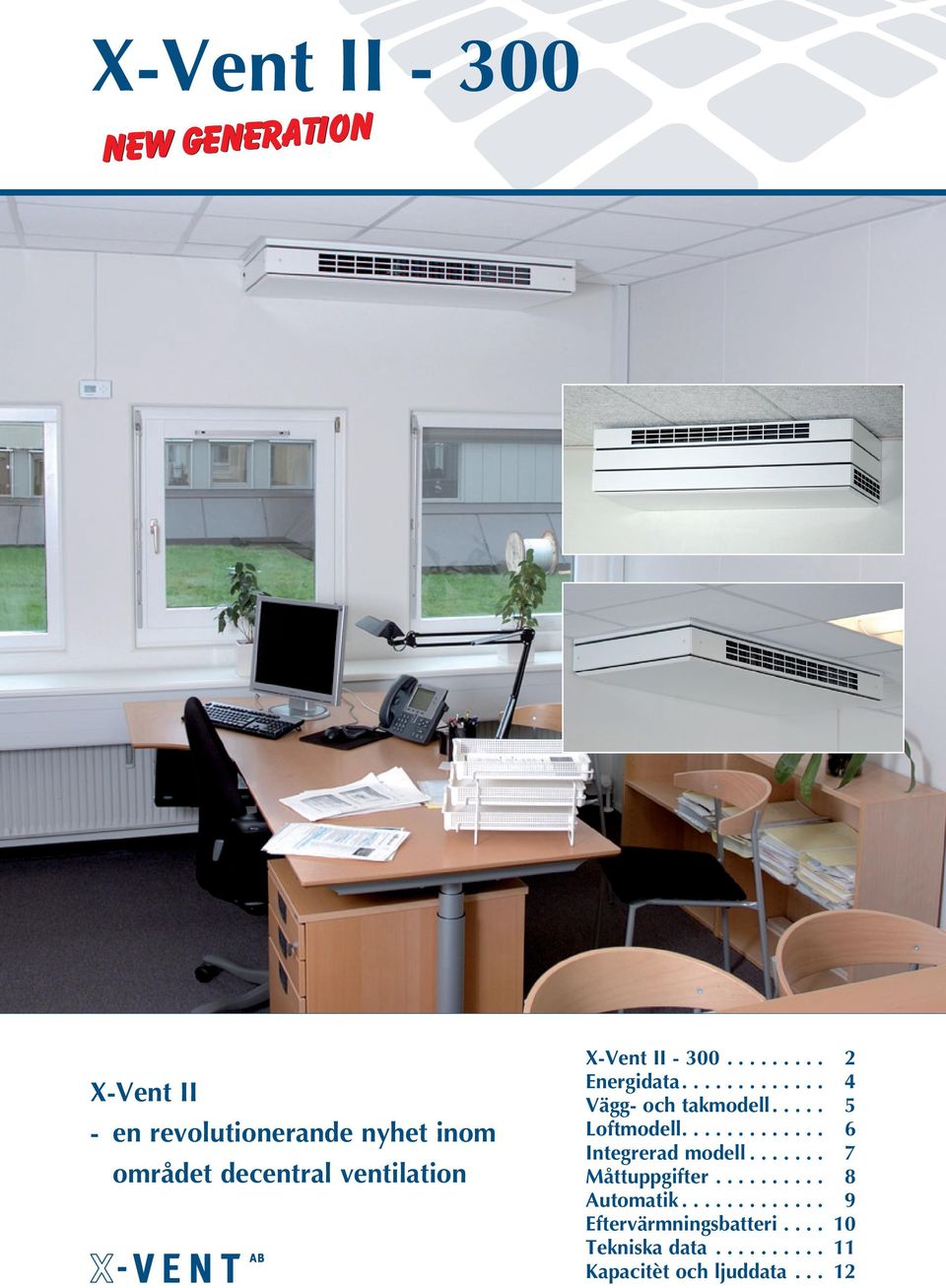

1 X-Vent II NEW GENERATION X-Vent II - en revolutionerande nyhet inom området decentral ventilation X-Vent II Energidata Vägg- och takmodell Loftmodell Integrerad modell Måttuppgifter Automatik Eftervärmningsbatteri Tekniska data Kapacitèt och ljuddata... 12

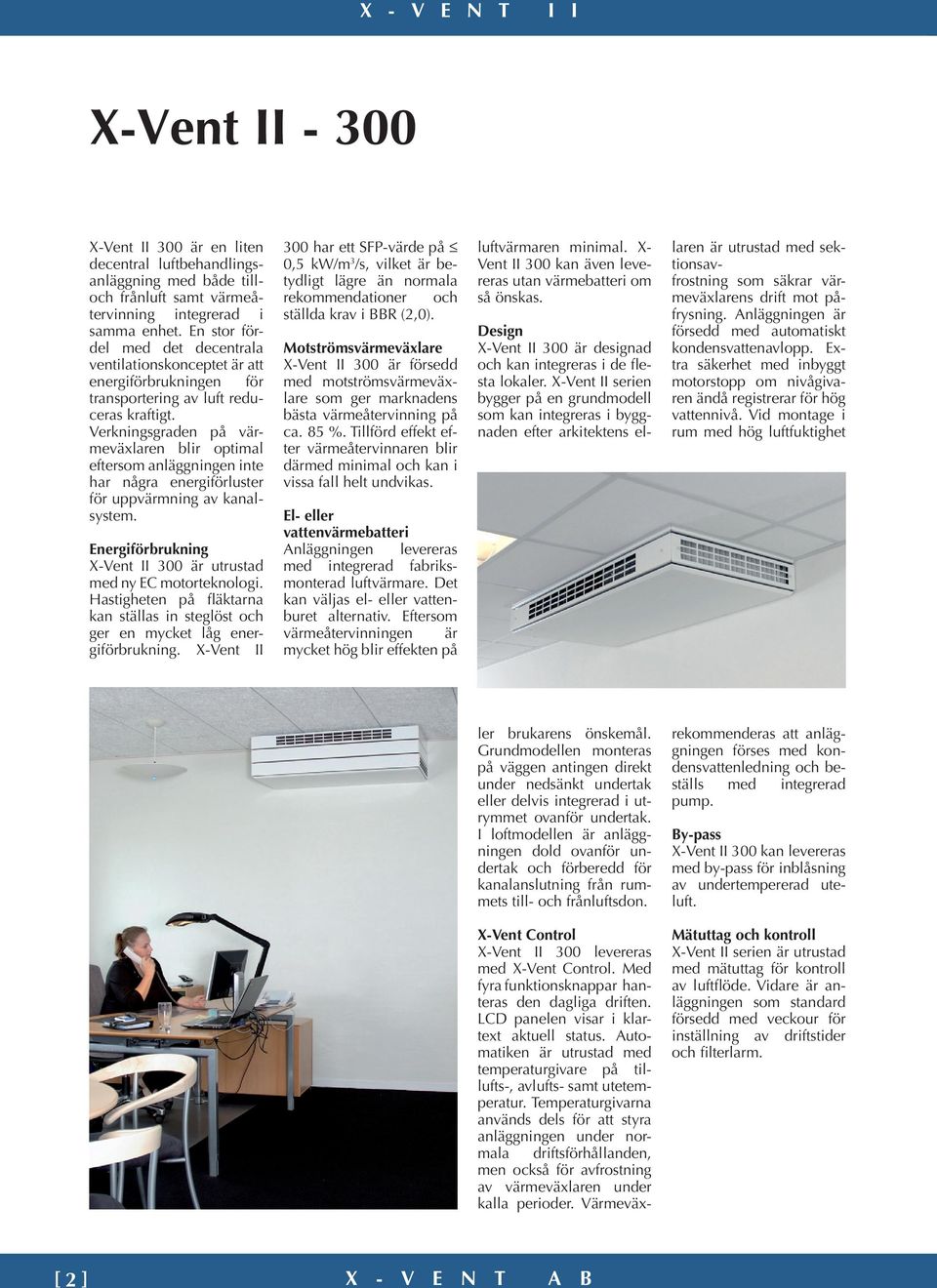

2 X-Vent II X-Vent II 300 är en liten decentral luftbehandlingsanläggning med både tilloch frånluft samt värmeåtervinning integrerad i samma enhet. En stor fördel med det decentrala ventilationskonceptet är att energiförbrukningen för transportering av luft reduceras kraftigt. Verkningsgraden på värmeväxlaren blir optimal eftersom anläggningen inte har några energiförluster för uppvärmning av kanalsystem. Energiförbrukning X-Vent II 300 är utrustad med ny EC motorteknologi. Hastigheten på fläktarna kan ställas in steglöst och ger en mycket låg energiförbrukning. X-Vent II 300 har ett SFP-värde på 0,5 kw/m 3 /s, vilket är betydligt lägre än normala rekommendationer och ställda krav i BBR (2,0). Motströmsvärmeväxlare X-Vent II 300 är försedd med motströmsvärmeväxlare som ger marknadens bästa värmeåtervinning på ca. 85 %. Tillförd effekt efter värmeåtervinnaren blir därmed minimal och kan i vissa fall helt undvikas. El- eller vattenvärmebatteri Anläggningen levereras med integrerad fabriksmonterad luftvärmare. Det kan väljas el- eller vattenburet alternativ. Eftersom värmeåtervinningen är mycket hög blir effekten på luftvärmaren mi nimal. X- Vent II 300 kan även levereras utan värmebatteri om så önskas. Design X-Vent II 300 är designad och kan integreras i de flesta lokaler. X-Vent II serien bygger på en grundmodell som kan integreras i byggnaden efter arkitektens el- laren är ut rustad med sektions avfrost ning som säkrar värmeväxlarens drift mot påfrysning. Anläggningen är försedd med automatiskt kondensvatten av lopp. Extra säkerhet med inbyggt motorstopp om nivågivaren ändå registrerar för hög vattennivå. Vid montage i rum med hög luftfuktighet ler brukarens önskemål. Grundmodellen monteras på väggen antingen direkt under nedsänkt undertak eller delvis integrerad i utrymmet ovanför undertak. I loftmodellen är anläggningen dold ovanför undertak och förberedd för kanalanslutning från rummets till- och frånluftsdon. rekommenderas att anläggningen förses med kondensvattenledning och beställs med integrerad pump. By-pass X-Vent II 300 kan levereras med by-pass för inblåsning av undertempererad uteluft. X-Vent Control X-Vent II 300 levereras med X-Vent Control. Med fyra funktionsknappar hanteras den dagliga driften. LCD panelen visar i klartext aktuell status. Au tomatiken är utrustad med temperaturgivare på tillufts-, avlufts- samt utetemperatur. Temperaturgivarna används dels för att styra anläggningen under normala driftsförhållanden, men ock så för avfrostning av värmeväxlaren under kalla perioder. Värmeväx- Mätuttag och kontroll X-Vent II serien är utrustad med mätuttag för kontroll av luftflöde. Vidare är anläggningen som standard försedd med veckour för inställning av driftstider och filterlarm. [ 2 ]

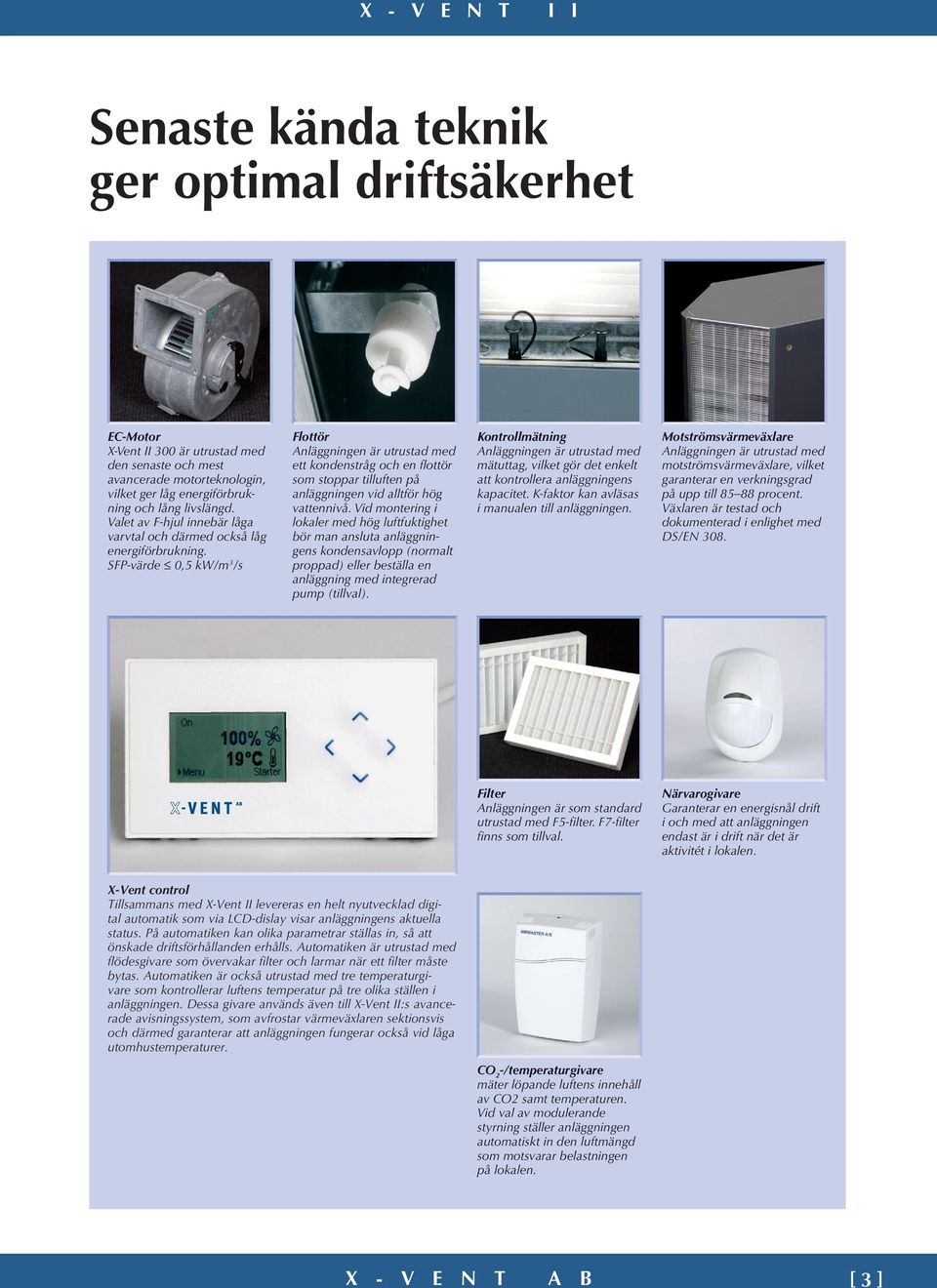

3 Senaste kända teknik ger optimal driftsäkerhet EC-Motor X-Vent II 300 är utrustad med den senaste och mest avancerade motorteknologin, vilket ger låg energiförbrukning och lång livslängd. Valet av F-hjul innebär låga varvtal och därmed också låg energiförbrukning. SFP-värde 0,5 kw/m 3 /s Flottör Anläggningen är utrustad med ett kondenstråg och en flottör som stoppar tilluften på anläggningen vid alltför hög vattennivå. Vid montering i lokaler med hög luftfuktighet bör man ansluta anläggningens kondensavlopp (normalt proppad) eller beställa en anläggning med integrerad pump (tillval). Kontrollmätning Anläggningen är utrustad med mätuttag, vilket gör det enkelt att kontrollera anläggningens kapacitet. K-faktor kan avläsas i manualen till anläggningen. Motströmsvärmeväxlare Anläggningen är utrustad med motströmsvärmeväxlare, vilket garanterar en verkningsgrad på upp till procent. Växlaren är testad och dokumenterad i enlighet med DS/EN 308. Filter Anläggningen är som standard utrustad med F5-filter. F7-filter finns som tillval. Närvarogivare Garanterar en energisnål drift i och med att anläggningen endast är i drift när det är aktivitét i lokalen. X-Vent control Tillsammans med X-Vent II levereras en helt nyutvecklad digital automatik som via LCD-dislay visar anläggningens aktuella status. På automatiken kan olika parametrar ställas in, så att önskade driftsförhållanden erhålls. Automatiken är utrustad med flödesgivare som övervakar filter och larmar när ett filter måste bytas. Automatiken är också utrustad med tre temperaturgivare som kontrollerar luftens temperatur på tre olika ställen i anläggningen. Dessa givare används även till X-Vent II:s avancerade avisningssystem, som avfrostar värmeväxlaren sektionsvis och därmed garanterar att anläggningen fungerar också vid låga utomhustemperaturer. CO 2 -/temperaturgivare mäter löpande luftens innehåll av CO2 samt temperaturen. Vid val av modulerande styrning ställer anläggningen automatiskt in den luftmängd som motsvarar belastningen på lokalen. [ 3 ]

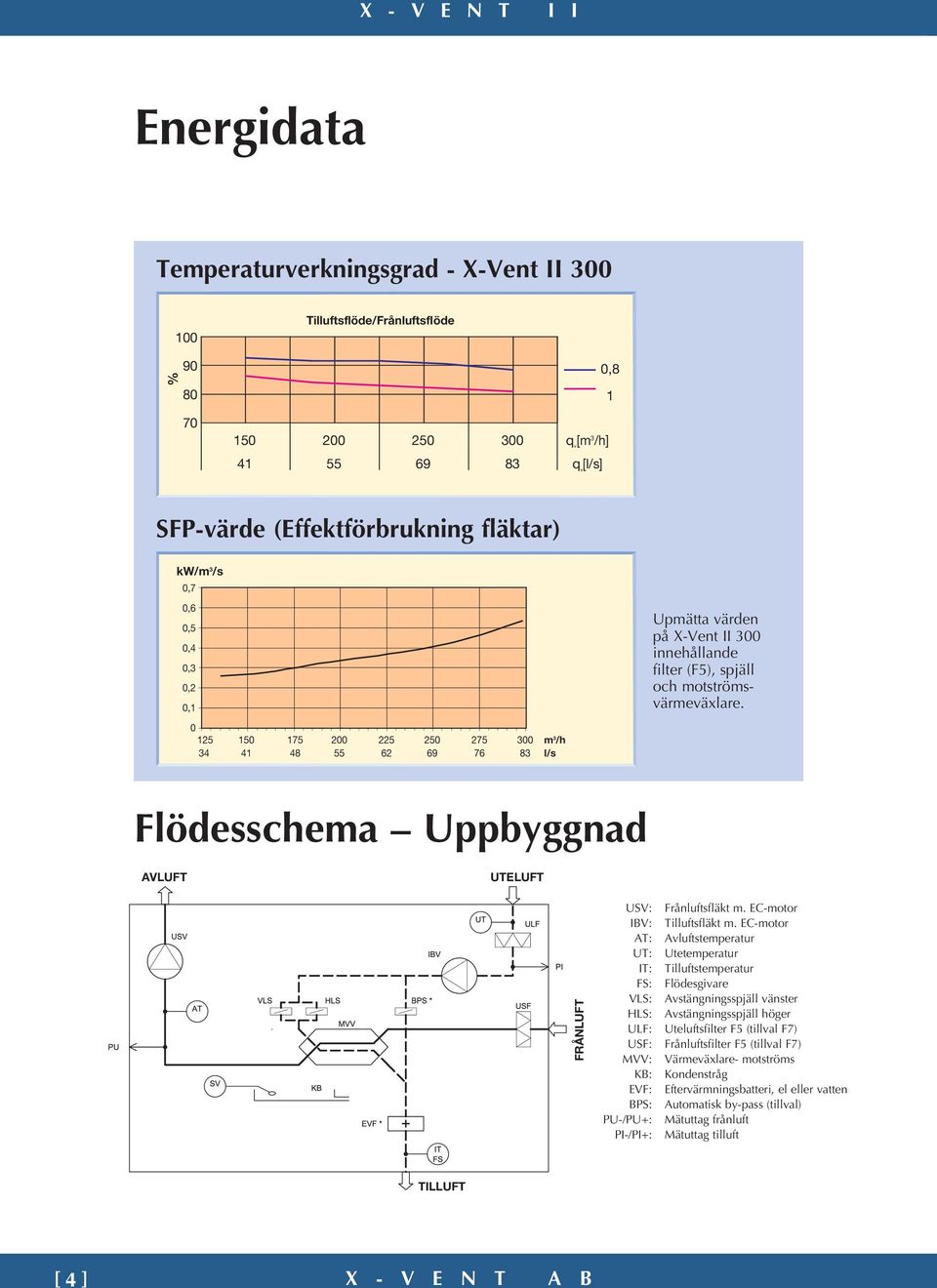

4 Energidata Temperaturverkningsgrad - X-Vent II Tilluftsflöde/Frånluftsflöde % , q v [m 3 /h] q v [l/s] SFP-värde (Effektförbrukning fläktar) kw/m 3 /s 0,7 0,6 0,5 0,4 0,3 0,2 0, m 3 /h l/s Upmätta värden på X-Vent II 300 innehållande filter (F5), spjäll och motströmsvärmeväxlare. Flödesschema Uppbyggnad AVLUFT UTELUFT FRÅNLUFT USV: Frånluftsfläkt m. EC-motor IBV: Tilluftsfläkt m. EC-motor AT: Avluftstemperatur UT: Utetemperatur IT: Tilluftstemperatur FS: Flödesgivare VLS: Avstängningsspjäll vänster HLS: Avstängningsspjäll höger ULF: Uteluftsfilter F5 (tillval F7) USF: Frånluftsfilter F5 (tillval F7) MVV: Värmeväxlare- motströms KB: Kondenstråg EVF: Eftervärmningsbatteri, el eller vatten BPS: Automatisk by-pass (tillval) PU-/PU+: Mätuttag frånluft PI-/PI+: Mätuttag tilluft TILLUFT [ 4 ]

5 Vägg- och takmodell Väggmodell X-Vent II 300 ventilerar rummet enligt principen omblandande ventilation. För att uppnå bästa möjliga utbyteseffektivitet bör man placera aggregatet så att luften fördelar sig optimalt. X-Vent II 300 väggmodell beställs när avluft och uteluftsintag ska föras genom yttervägg. Takhöjden i rummet bör vara minst 2,3 meter eller högre. Anläggningen levereras med tilluftsgaller som styr luftströmmen horisontalt och vertikalt. X-Vent II 300 monteras på medföljande väggbeslag. Hål märks ut och tas upp i enlighet med måttanvisningarna på sidan 8. Anläggningen levereras som standard med Ø 200 mm stosar. Elanslutning 1x230 V på anläggningens vänstra sida. Kan levereras i alla RAL-färger. Standard vit Ral 9010 Takmodell X-Vent II 300 takmodell beställs när ute- och avluft ska föras ut genom tak. Takmodellen levereras med två stycken Ø 200 mm stosar. Vid beställning av takinklädnad anges taklutningen. Ute- och avluftskanaler skall i uppvärmda utrymmen kondensisoleras. Uteluft Avluft Kabelgenomföring Uteluftgaller Avluftsgaller [ 5 ]

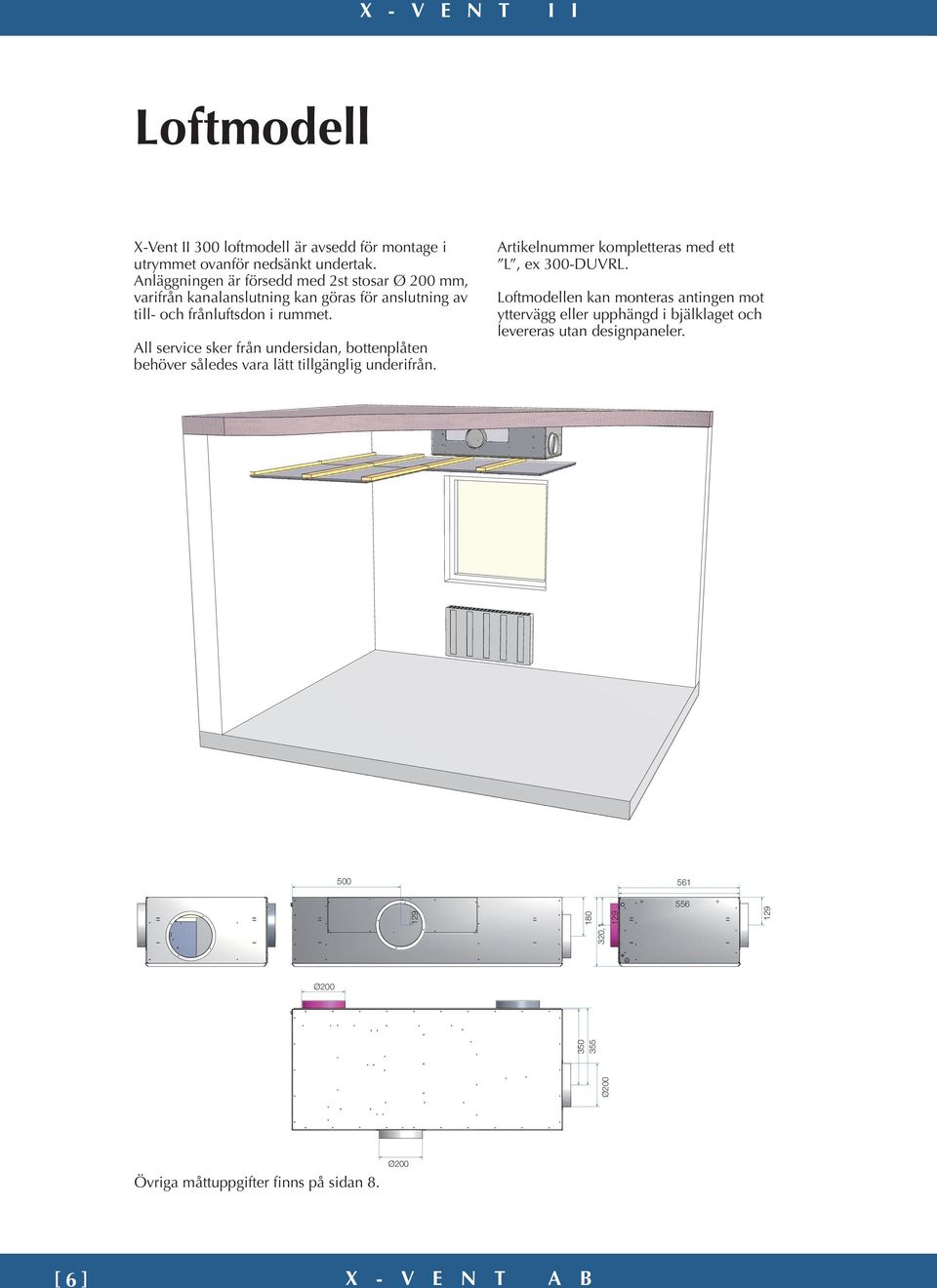

6 Loftmodell X-Vent II 300 loftmodell är avsedd för montage i utrymmet ovanför nedsänkt undertak. Anläggningen är försedd med 2st stosar Ø 200 mm, varifrån kanalanslutning kan göras för anslutning av till- och frånluftsdon i rummet. All service sker från undersidan, bottenplåten behöver således vara lätt tillgänglig underifrån. Artikelnummer kompletteras med ett L, ex 300-DUVRL. Loftmodellen kan monteras antingen mot yttervägg eller upphängd i bjälklaget och levereras utan designpaneler Ø200 Ø ,1 129 Övriga måttuppgifter finns på sidan 8. Ø200 [ 6 ]

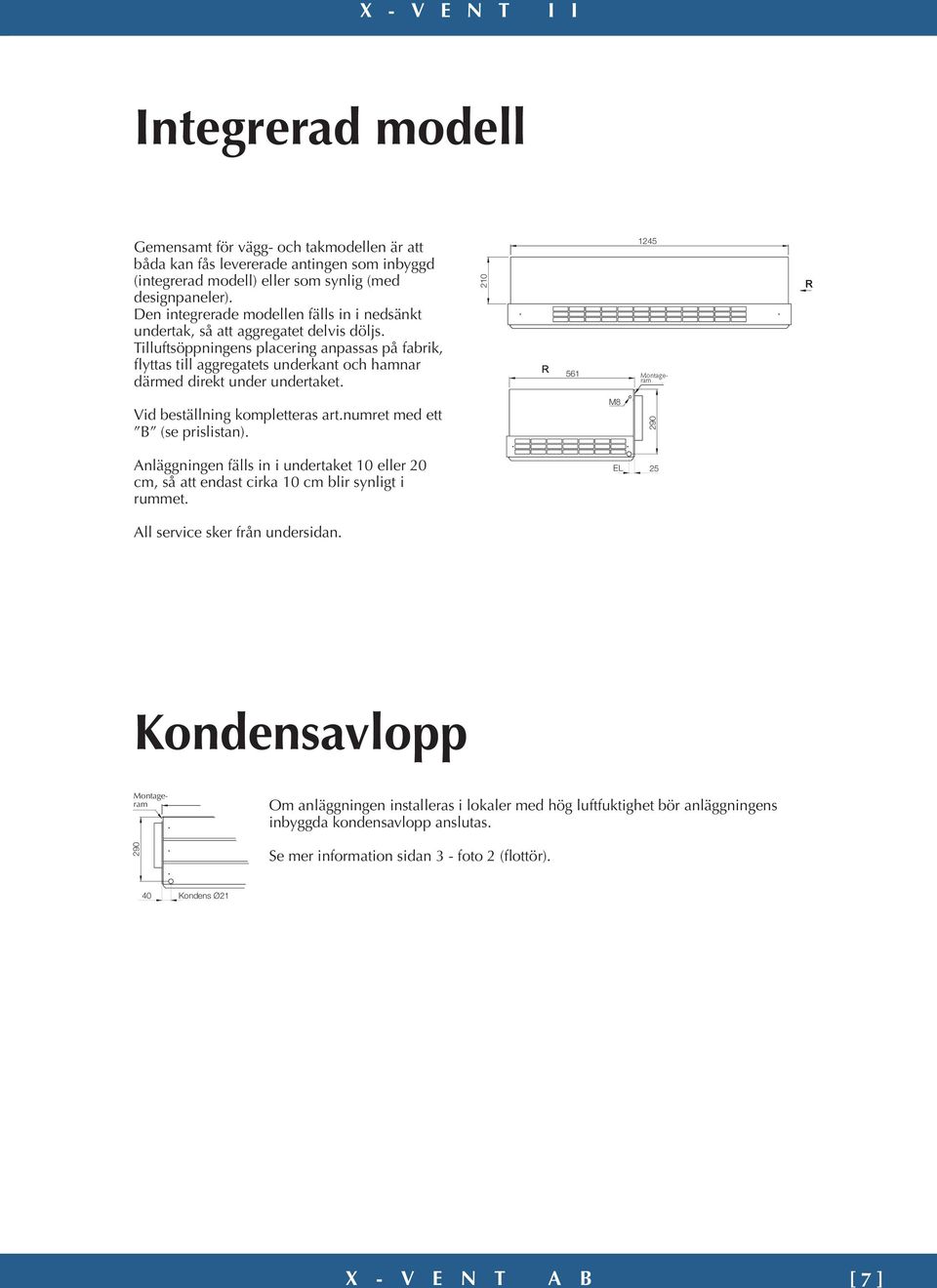

7 Integrerad modell Gemensamt för vägg- och takmodellen är att båda kan fås levererade antingen som inbyggd (integrerad modell) eller som synlig (med designpaneler). Den integrerade modellen fälls in i nedsänkt undertak, så att aggregatet delvis döljs. Tilluftsöppningens placering anpassas på fabrik, flyttas till aggregatets underkant och hamnar därmed direkt under undertaket Vid beställning kompletteras art.numret med ett B (se prislistan). M8 290 Anläggningen fälls in i undertaket 10 eller 20 cm, så att endast cirka 10 cm blir synligt i rummet. EL 25 All service sker från undersidan. Kondensavlopp Væg- me Om anläggningen installeras i lokaler med hög luftfuktighet bör anläggningens inbyggda kondensavlopp anslutas. 290 Se mer information sidan 3 - foto 2 (flottör). 40 Kondens Ø21 [ 7 ]

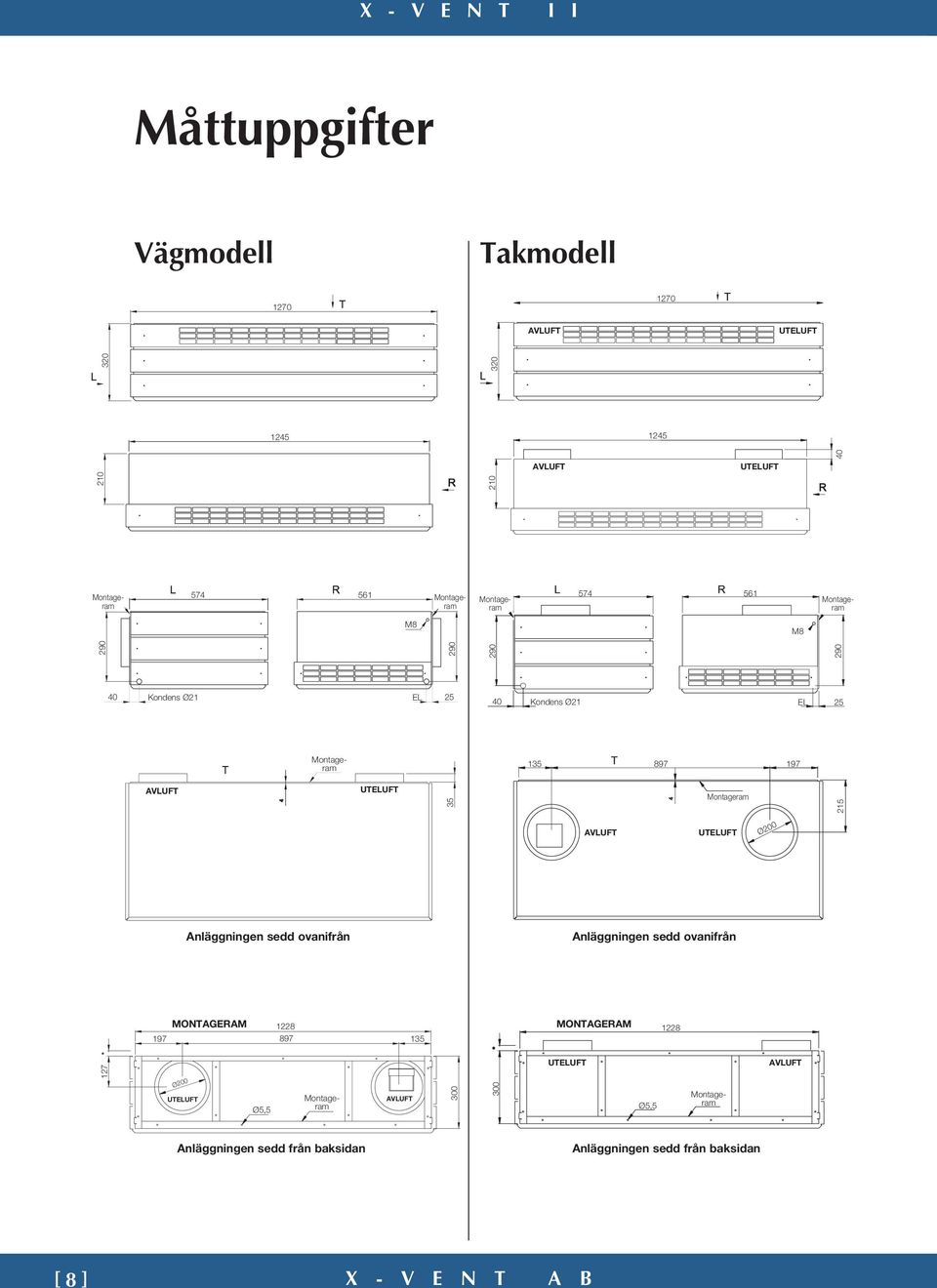

8 Måttuppgifter Vägmodell Takmodell AVLUFT UTELUFT M AVLUFT UTELUFT Vægramme M8 40 Kondens Ø21 EL Kondens Ø21 EL AVLUFT UTELUFT AVLUFT UTELUFT Ø200 Anläggningen sedd ovanifrån Anläggningen sedd ovanifrån MONTAGERAM MONTAGERAM Ø200 UTELUFT Ø5,5 AVLUFT UTELUFT Ø5,5 AVLUFT Anläggningen sedd från baksidan Anläggningen sedd från baksidan [ 8 ]

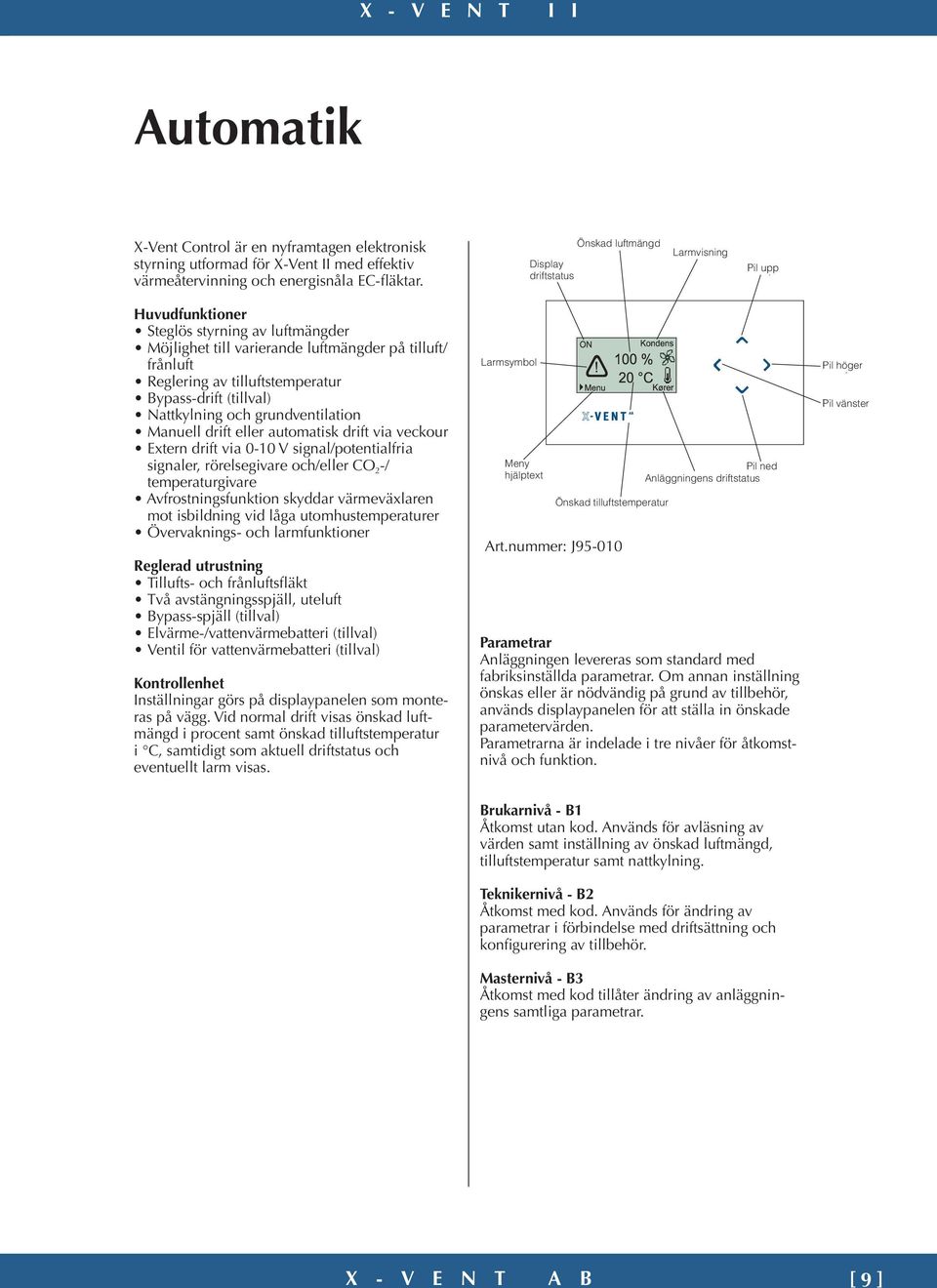

9 Automatik X-Vent Control är en nyframtagen elektronisk styrning utformad för X-Vent II med effektiv värmeåtervinning och energisnåla EC-fläktar. Display driftstatus Önskad luftmängd Larmvisning Pil upp Huvudfunktioner Steglös styrning av luftmängder Möjlighet till varierande luftmängder på tilluft/ frånluft Reglering av tilluftstemperatur Bypass-drift (tillval) Nattkylning och grundventilation Manuell drift eller automatisk drift via veckour Extern drift via 0-10 V signal/potentialfria signaler, rörelsegivare och/eller CO 2 -/ temperaturgivare Avfrostningsfunktion skyddar värmeväxlaren mot isbildning vid låga utomhustemperaturer Övervaknings- och larmfunktioner Reglerad utrustning Tillufts- och frånluftsfläkt Två avstängningsspjäll, uteluft Bypass-spjäll (tillval) Elvärme-/vattenvärmebatteri (tillval) Ventil för vattenvärmebatteri (tillval) Kontrollenhet Inställningar görs på displaypanelen som monteras på vägg. Vid normal drift visas önskad luftmängd i procent samt önskad tilluftstemperatur i C, samtidigt som aktuell driftstatus och eventuellt larm visas. Larmsymbol Meny hjälptext Önskad tilluftstemperatur Art.nummer: J Pil ned Anläggningens driftstatus Parametrar Anläggningen levereras som standard med fabriksinställda parametrar. Om annan inställning önskas eller är nödvändig på grund av tillbehör, används displaypanelen för att ställa in önskade parametervärden. Parametrarna är indelade i tre nivåer för åtkomstnivå och funktion. Pil höger Pil vänster Brukarnivå - B1 Åtkomst utan kod. Används för avläsning av värden samt inställning av önskad luftmängd, tilluftstemperatur samt nattkylning. Teknikernivå - B2 Åtkomst med kod. Används för ändring av parametrar i förbindelse med driftsättning och konfigurering av tillbehör. Masternivå - B3 Åtkomst med kod tillåter ändring av anläggningens samtliga parametrar. [ 9 ]

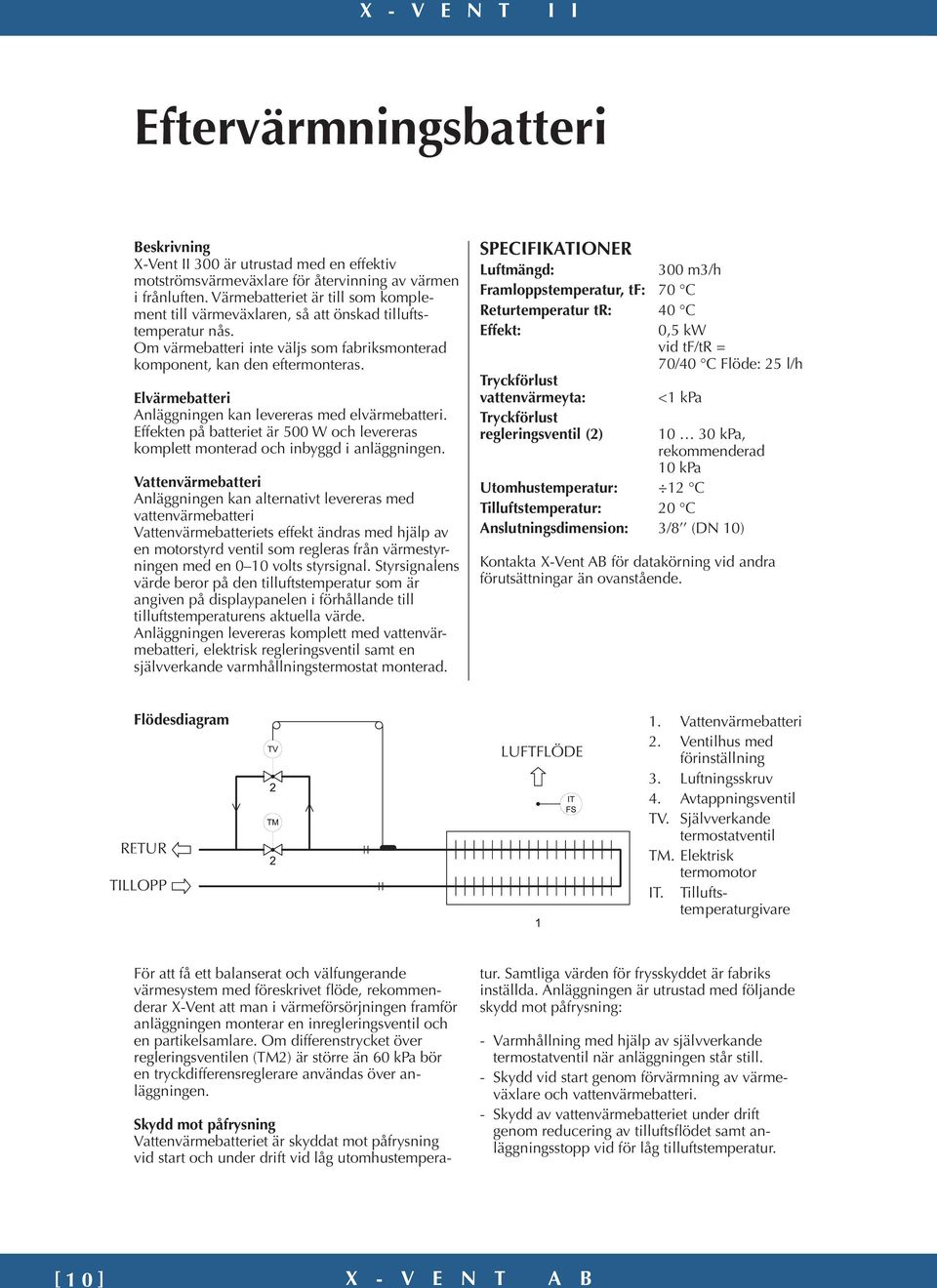

10 Eftervärmningsbatteri Beskrivning X-Vent II 300 är utrustad med en effektiv motströmsvärmeväxlare för återvinning av värmen i frånluften. Värmebatteriet är till som komplement till värmeväxlaren, så att önskad tilluftstemperatur nås. Om värmebatteri inte väljs som fabriksmonterad komponent, kan den eftermonteras. Elvärmebatteri Anläggningen kan levereras med elvärmebatteri. Effekten på batteriet är 500 W och levereras komplett monterad och inbyggd i anläggningen. Vattenvärmebatteri Anläggningen kan alternativt levereras med vattenvärmebatteri Vattenvärmebatteriets effekt ändras med hjälp av en motorstyrd ventil som regleras från värmestyrningen med en 0 10 volts styrsignal. Styrsignalens värde beror på den tilluftstemperatur som är angiven på displaypanelen i förhållande till tilluftstemperaturens aktuella värde. Anläggningen levereras komplett med vattenvärmebatteri, elektrisk regleringsventil samt en självverkande varmhållningstermostat monterad. SPECIFIKATIONER Luftmängd: 300 m3/h Framloppstemperatur, tf: 70 C Returtemperatur tr: 40 C Effekt: 0,5 kw vid tf/tr = 70/40 C Flöde: 25 l/h Tryckförlust vattenvärmeyta: <1 kpa Tryckförlust regleringsventil (2) kpa, rekommenderad 10 kpa Utomhustemperatur: 12 C Tilluftstemperatur: 20 C Anslutningsdimension: 3/8 (DN 10) Kontakta X-Vent AB för datakörning vid andra förutsättningar än ovanstående. Flödesdiagram 1. Vattenvärmebatteri LUFTFLÖDE 2. Ventilhus med förinställning 3. Luftningsskruv 4. Avtappningsventil TV. Självverkande RETUR TILLOPP termostatventil TM. Elektrisk termomotor IT. Tilluftstem peraturgivare För att få ett balanserat och välfungerande värmesystem med föreskrivet flöde, rekommenderar X-Vent att man i värmeförsörjningen framför anläggningen monterar en inregleringsventil och en partikelsamlare. Om differenstrycket över regleringsventilen (TM2) är större än 60 kpa bör en tryckdifferensreglerare användas över anläggningen. Skydd mot påfrysning Vattenvärmebatteriet är skyddat mot påfrysning vid start och under drift vid låg utomhustempera- tur. Samtliga värden för frysskyddet är fabriks inställda. Anläggningen är utrustad med följande skydd mot påfrysning: - Varmhållning med hjälp av självverkande termostatventil när anläggningen står still. - Skydd vid start genom förvärmning av värmeväxlare och vattenvärmebatteri. - Skydd av vattenvärmebatteriet under drift genom reducering av tilluftsflödet samt anläggningsstopp vid för låg tilluftstemperatur. [ 10]

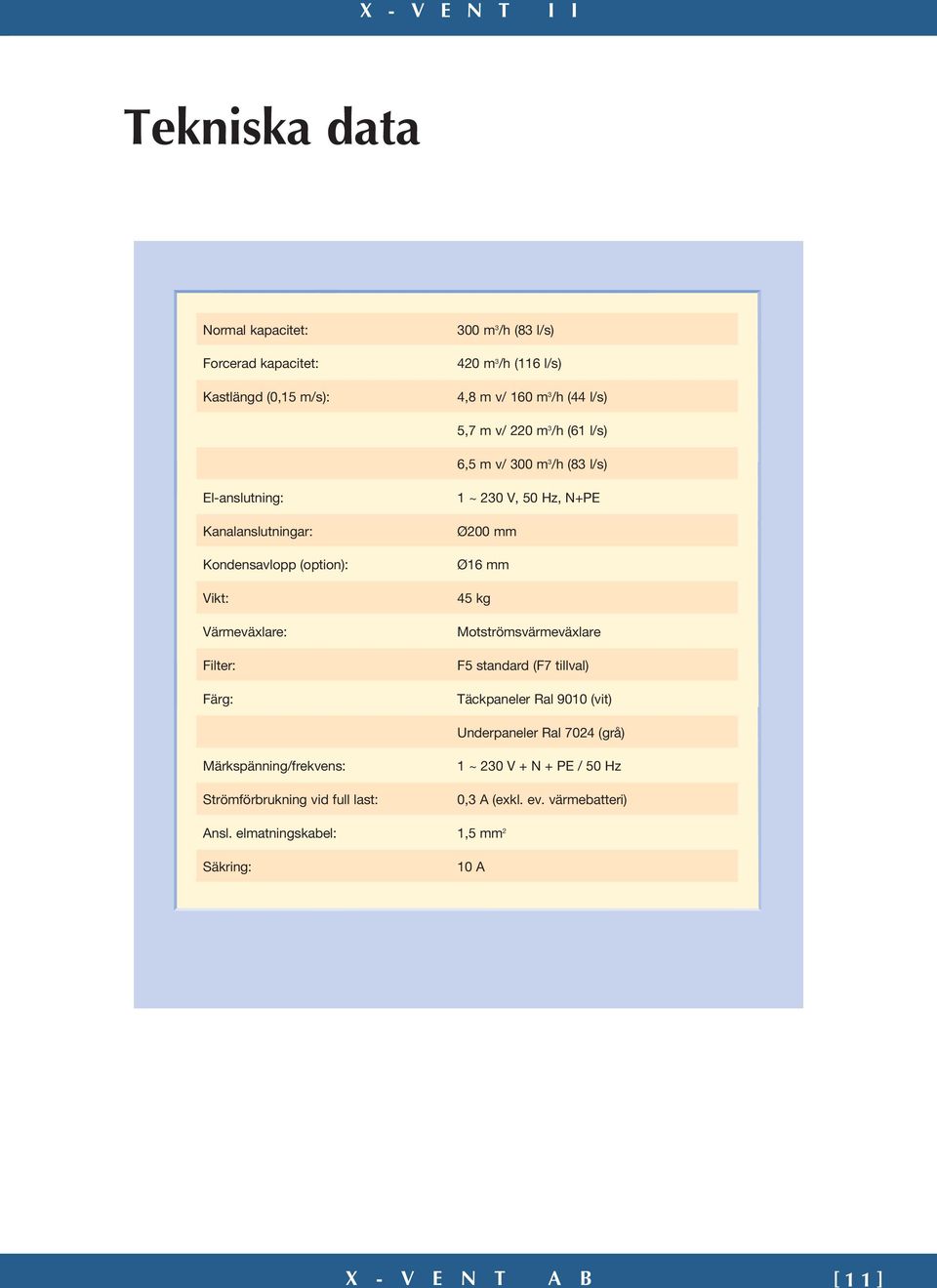

11 Tekniska data Normal kapacitet: Forcerad kapacitet: Kastlängd (0,15 m/s): 300 m 3 /h (83 l/s) 420 m 3 /h (116 l/s) 4,8 m v/ 160 m 3 /h (44 l/s) 5,7 m v/ 220 m 3 /h (61 l/s) 6,5 m v/ 300 m 3 /h (83 l/s) El-anslutning: Kanalanslutningar: Kondensavlopp (option): Vikt: Värmeväxlare: Filter: Färg: 1 ~ 230 V, 50 Hz, N+PE Ø200 mm Ø16 mm 45 kg Motströmsvärmeväxlare F5 standard (F7 tillval) Täckpaneler Ral 9010 (vit) Underpaneler Ral 7024 (grå) Märkspänning/frekvens: Strömförbrukning vid full last: 1 ~ 230 V + N + PE / 50 Hz 0,3 A (exkl. ev. värmebatteri) Ansl. elmatningskabel: 1,5 mm 2 Säkring: 10 A [ 11]

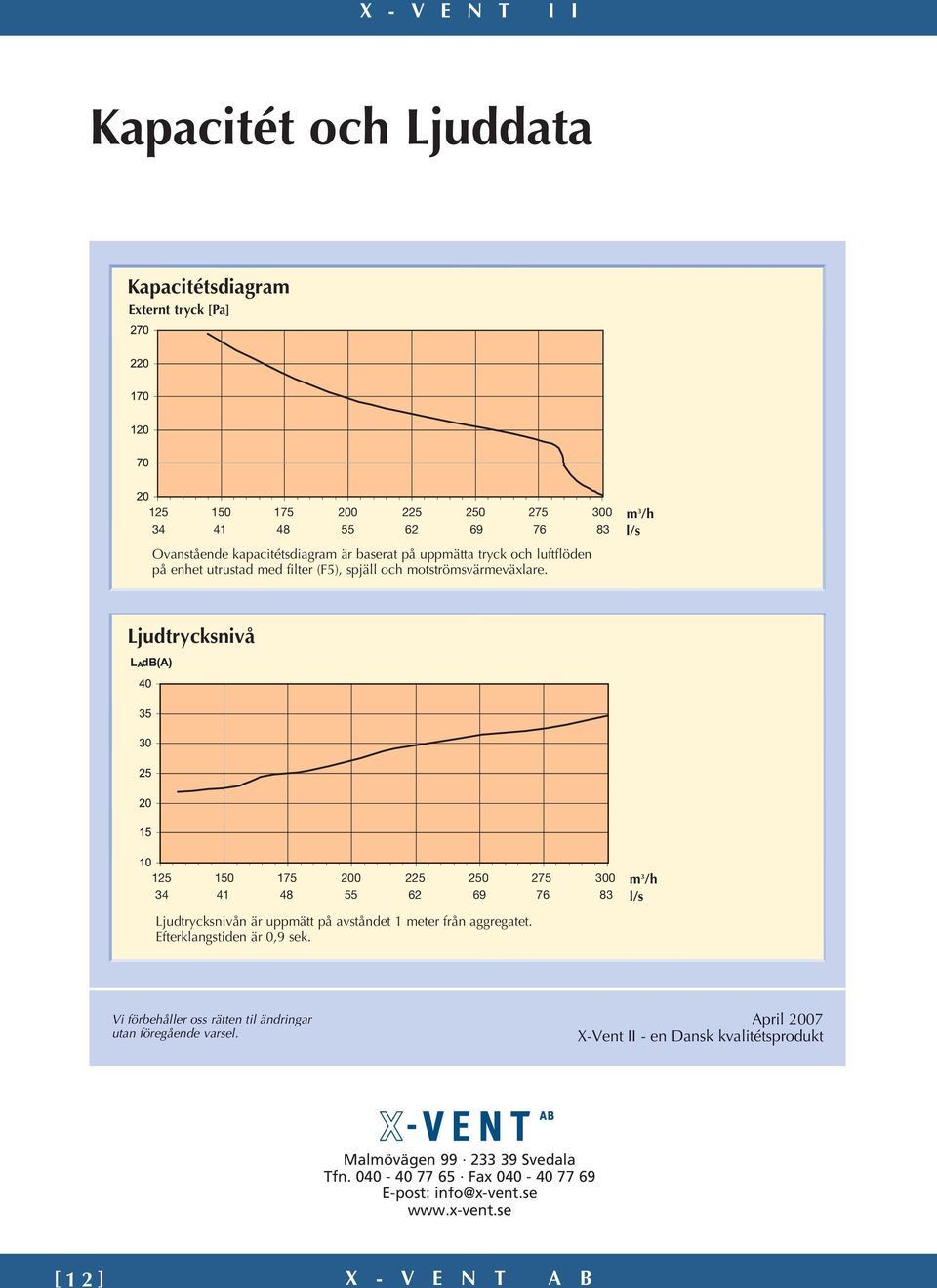

12 Kapacitét och Ljuddata Kapacitétsdiagram Externt tryck [Pa] m 3 /h l/s Ovanstående kapacitétsdiagram är baserat på uppmätta tryck och luftflöden på enhet utrustad med filter (F5), spjäll och motströmsvärmeväxlare. Ljudtrycksnivå m 3 /h l/s Ljudtrycksnivån är uppmätt på avståndet 1 meter från aggregatet. Efterklangstiden är 0,9 sek. Vi förbehåller oss rätten til ändringar utan föregående varsel. April 2007 X-Vent II - en Dansk kvalitétsprodukt Malmövägen Svedala Tfn Fax E-post: info@x-vent.se [ 12]
