1 X-Vent II NEW GENERATION X-Vent II - decentral ventilation - låg energiförbrukning - hög verkningsgrad - möjlighet till integrerad kyla X-Vent II Energidata Vägg- och takmodell Modellöversikt Måttritningar Automatik Tekniska data Kapacitet och ljuddata Kylmodul

2 X-Vent II X-Vent II 180 är en decentral luftbehandlingsanläggning med både till- och frånluft samt värmeåtervinning integrerad i samma enhet. En mycket stor fördel med det decentrala konceptet är att energiförbrukningen för transport av luft väsentligt reduceras. Verkningsgraden på värmeväxlaren blir också optimal eftersom anläggningen inte har några energiförluster för uppvärmning av ett externt kanalsystem. Energiförbrukning X-Vent II 180 är utrustad med ny EC motorteknologi. Det är en styrningsform av motorer som säkerställer en av marknadens lägsta energiförbrukning av lufttransport. X-Vent II 180 har ett SFP-värde på < 1,0 kw/m 3 /s, vilket är betydligt lägre än normala rekommendationer och ställda krav i BBR (Boverkets byggregler). Motströmsvärmeväxlare X-Vent II 180 är försedd med motströmsvärmeväxlare som ger marknadens bästa värmeåtervinning på upp till 85-90%. Det betyder att anläggningen bara har behov av tillskottsvärme vid speciella situationer. Elvärmebatteri Anläggningen levereras med ett integrerat fabriksmonterat elvärmebatteri. Eftersom värmeåtervinningen är mycket hög blir effekten på luftvärmaren minimal. Avancerad automatik i kombination med den höga verkningsgraden gör att X-Vent II 180 kan levereras utan värmebatteri om så önskas. Design X-Vent II 180 är designad och kan integreras i de flesta lokaler. X-Vent II serien bygger på en grundmodell som kan integreras i byggnaden efter arkitektens eller brukarens önskemål. Grundmodellen monteras på väggen antingen direkt under undertak eller delvis integrerad i utrymmet ovanför undertak. Därefter monteras designpanelerna som kan anpassas och ut - föras i lokalens färger. med hög luftfuktighet rekommenderas att anläggningen förses med kondensvattenledning och be ställs med integrerad pump. Styrningen är som standard försedd med programmerbart veckour, möjlighet till nattkylfunktion och grundventilation. By-pass X-Vent II 180 kan levereras med inbyggd automatisk by-pass för inblåsning av undertempererad uteluft. X-Vent Control X-Vent II 180 levereras med X-Vent Control. Med fyra betjäningsknappar hanteras den dagliga driften. LCD panelen visar i klartext aktuell status. Automa tiken är utrustad med temperaturgivare på tilluft-, avluft- samt utetemperatur. Temperaturgivarna används dels för styrning av anläggningens drift, men också för avfrostning av värmeväxlaren un der kalla perioder. Via en avancerad programmering förhindras isuppbyggnad i växlaren och anläggningens drift säkerställs. Anläggningen är försedd med motorstopp då flottören i kondenskärlet registrerar för hög vattennivå. Vid montage i rum Kylmodul X-Vent II 180 kan utrustas med kylmodul. Kylmodulen är komplett med både kyl- och kondensorbatteri, kompressor samt automatik integrerad i modulen. Mätuttag och kontroll X-Vent II serien är utrustad med mätuttag för kontroll av luftflöde, ur för kontroll av driftstid samt filterlarm. Hotellrum, bostäder, etc. Nya X-Vent II 180 vänder sig även till hotell och studentlägenheter, etc. Med den mycket låga ljudnivån på 25 db(a) vid 100 m 3 / h kan anläggningen med fördel användas till ventilation av hotellrum och bostäder. [ 2 ]

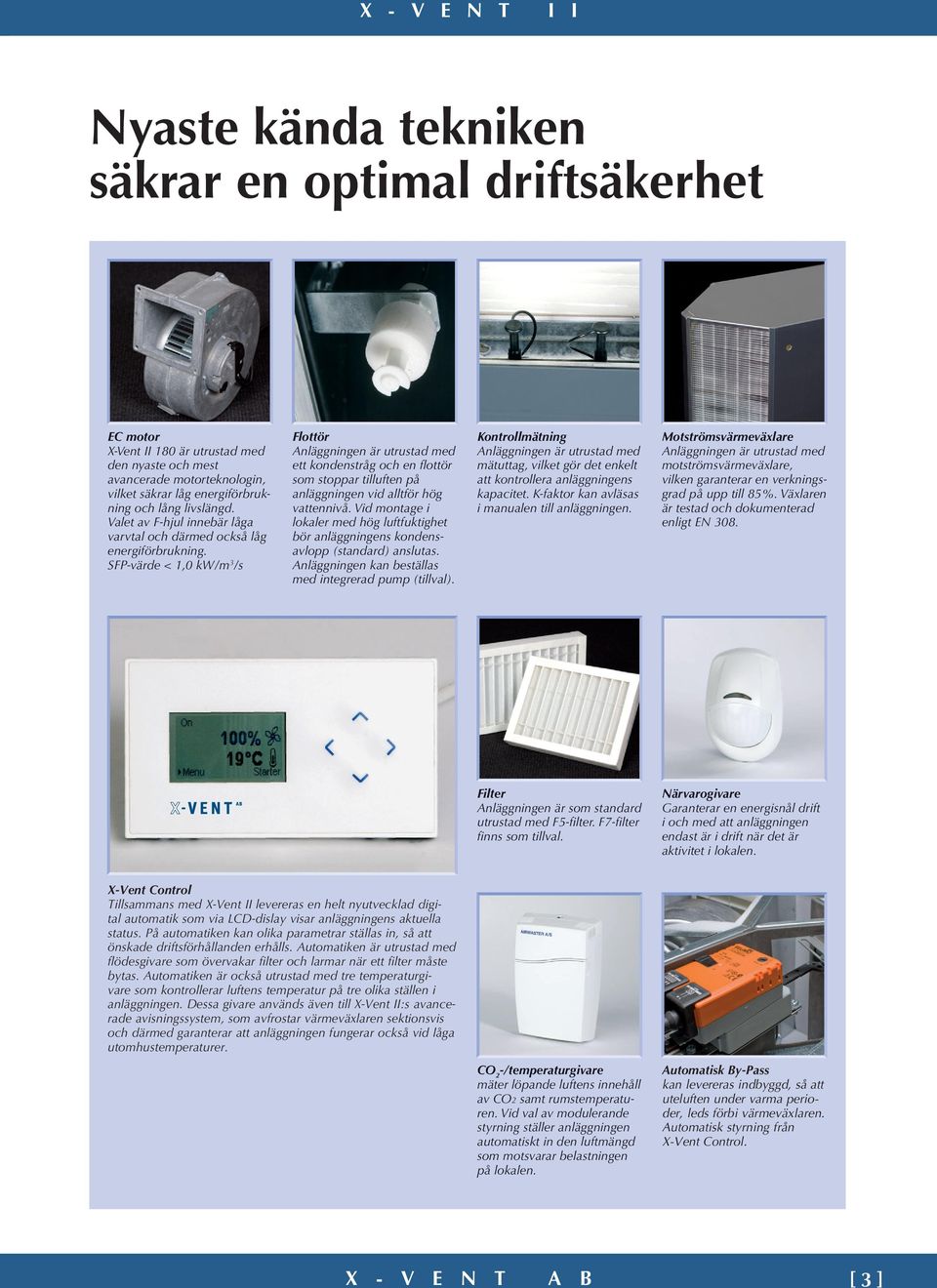

3 Nyaste kända tekniken säkrar en optimal driftsäkerhet EC motor X-Vent II 180 är utrustad med den nyaste och mest avancerade motorteknologin, vilket säkrar låg energiförbrukning och lång livslängd. Valet av F-hjul innebär låga varvtal och därmed också låg energiförbrukning. SFP-värde < 1,0 kw/m 3 /s Flottör Anläggningen är utrustad med ett kondenstråg och en flottör som stoppar tilluften på anläggningen vid alltför hög vattennivå. Vid montage i lokaler med hög luftfuktighet bör anläggningens kondensavlopp (standard) anslutas. Anläggningen kan beställas med integrerad pump (tillval). Kontrollmätning Anläggningen är utrustad med mätuttag, vilket gör det enkelt att kontrollera anläggningens kapacitet. K-faktor kan avläsas i manualen till anläggningen. Motströmsvärmeväxlare Anläggningen är utrustad med motströmsvärmeväxlare, vilken garanterar en verkningsgrad på upp till 85%. Växlaren är testad och dokumenterad enligt EN 308. Filter Anläggningen är som standard utrustad med F5-filter. F7-filter finns som tillval. Närvarogivare Garanterar en energisnål drift i och med att anläggningen endast är i drift när det är aktivitet i lokalen. X-Vent Control Tillsammans med X-Vent II levereras en helt nyutvecklad digital automatik som via LCD-dislay visar anläggningens aktuella status. På automatiken kan olika parametrar ställas in, så att önskade driftsförhållanden erhålls. Automatiken är utrustad med flödesgivare som övervakar filter och larmar när ett filter måste bytas. Automatiken är också utrustad med tre temperaturgivare som kontrollerar luftens temperatur på tre olika ställen i anläggningen. Dessa givare används även till X-Vent II:s avancerade avisningssystem, som avfrostar värmeväxlaren sektionsvis och därmed garanterar att anläggningen fungerar också vid låga utomhustemperaturer. CO 2 -/temperaturgivare mäter löpande luftens innehåll av CO2 samt rumstemperaturen. Vid val av modulerande styrning ställer anläggningen automatiskt in den luftmängd som motsvarar belastningen på lokalen. Automatisk By-Pass kan levereras indbyggd, så att uteluften under varma perioder, leds förbi värmeväxlaren. Automatisk styrning från X-Vent Control. [ 3 ]

4 Energidata Temperaturverkningsgrad - X-Vent II Tilluftsflöde/Frånluftsflöde Redovisad verkningsgrad är dokumenterade mätningar enligt EN ,0 0, SFP-värde (effektförbrukning fläktar) kw/m 3 /s 1,2 1,0 0,8 0,6 Upmätta värden på X-Vent II 180 innehållande filter (F5), spjäll och motströmsvärmeväxlare. 0,4 0, m 3 /h Flödesschema Uppbyggnad AVLUFT UTELUFT FRÅNLUFT USV: Frånluftsfläkt m. EC-motor IBV: Tilluftsfläkt m. EC-motor AT: Avluftstemperatur UT: Utetemperatur IT: Tilluftstemperatur FS: Flödesgivare VLS: Avstängningsspjäll vänster HLS: Avstängningsspjäll höger ULF: Uteluftsfilter F5 (tillval F7) USF: Frånluftsfilter F5 (tillval F7) MVV: Värmeväxlare- motströms KB: Kondenstråg SV: Flottör EVF: Eftervärmningsbatteri, el BPS: Automatisk by-pass (tillval) PU-/PU+: Mätuttag frånluft PI-/PI+: Mätuttag tilluft TILLUFT [ 4 ]

5 Vägg- och takmodell Väggmodell X-Vent II 180 ventilerar rummet enligt principen omblandande ventilation. För att uppnå bästa möjliga utbyteseffektivitet bör man placera aggregatet så att luften fördelar sig optimalt. X-Vent II 180 väggmodell beställs när avluft och uteluftsintag ska föras genom yttervägg. Takhöjden i rummet bör vara minst 2,3 meter eller högre. Anläggningen levereras med tilluftsgaller som styr luftströmmen horisontalt och vertikalt. X-Vent II 180 monteras på medföljande väggbeslag. Hål märks ut och tas upp enligt montageinstruktionen, se måttuppgifter på sidan 7. Anläggningen levereras som standard med Ø 160 mm stosar. Elanslutning 1x230 V på anläggningens vänstra sida. Kan levereras i alla RAL-färger. Standard vit Ral 9010 Takmodell X-Vent II 180 takmodell beställs när ute- och avluft ska föras ut genom tak. Takmodellen levereras med två stycken Ø 160 mm stosar. Vid beställning av takinklädnad anges taklutningen. Ute- och avluftskanaler skall i uppvärmda utrymmen kondensisoleras. Uteluft Kabelgenomföring Avluft Avluftsgaller [ 5 ]

6 Modellöversikt Visade modeller kan levereras som väggmodell med luftintag och avluft fört ut genom vägg, eller som takmodell med luftintag och avluft fört upp på taket. Standardmodell Synligt montage. Tilluft och frånluft friblåsande resp. frisugande. Combimodell 1 Synligt montage. Tilluft friblåsande. Frånluft kanalansluten. Combimodell 2 Synligt montage. Frånluft frisugande. Tilluft kanalansluten. Combimodell 3 Dolt montage ovan undertak. Tilluft och frånluft kanalanslutna. Delintegrerad modell Anläggningen monterad delvis infälld ovan undertak. [ 6 ]

7 Måttritningar Väggmodell ø Takmodell ø Vægramme Väggbeslag Delintegrerad modell Om anläggningen installeras i lokaler med hög luftfuktighet bör anläggningens inbyggda kondensavlopp anslutas. Se mer information sidan 3 - foto 2 (flottör) Kondens [ 7 ]

8 Automatik X-Vent Control är en komplett elektronisk styrning utformad för kontroll av X-Vent II utrustad med effektiv värmeåtervinning och energiriktiga EC-fläktar. Display driftstatus Önskad luftmängd Larmvisning Pil upp Huvudfunktioner i styrningen Steglös styrning av luftmängder Möjlighet till varierande luftmängder på tilluft/ frånluft Styrning av tilluftstemperatur Bypass-drift (tillval) Nattkylning och grundventilation Manuell drift eller automatisk drift via veckour Extern drift via 0-10 V signal/potentialfria signaler, rörelsegivare och/eller CO 2 -/ temperaturgivare Avfrostningsfunktion skyddar värmeväxlaren mot isbildning vid låga utomhustemperaturer Övervaknings- och larmfunktioner Knapplås Larmsymbol Meny hjälptext Kör Pil ned Anläggningens driftstatus Önskad tilluftstemperatur Pil höger Pil vänster Reglerad utrustning Tillufts- och frånluftsfläkt Två avstängningsspjäll, uteluft Bypass-spjäll (tillval) Elvärmebatteri Kontrollenhet Inställningar görs på displaypanelen som monteras på vägg. Vid normal drift visas önskad luftmängd i procent samt önskad tilluftstemperatur i C, samtidigt som aktuell driftstatus och eventuellt larm visas. Parametrar Anläggningen levereras som standard med fabriksinställda parametrar. Om annan inställning önskas eller är nödvändig på grund av tillbehör, används displaypanelen för att ställa in önskade parametervärden. Parametrarna är indelade i tre nivåer för åtkomstnivå och funktion. Brukarnivå - B1 Åtkomst utan kod. Används vid avläsning av värden samt inställning av önskad luftmängd, tilluftstemperatur samt nattkylning. Möjlighet att aktivera knapplåsfuntion. Teknikernivå - B2 Åtkomst med kod. Används vid ändring av parametrar i förbindelse med driftsättning och konfigurering av tillbehör. Masternivå - B3 Åtkomst med kod tillåter ändring av anläggningens samtliga parametrar. [ 8 ]

9 Tekniska data Normal kapacitet: Kastlängd (0,15 m/s): 180 m 3 /h (50 l/s) 3,3 m v/ 90 m 3 /h (25 l/s) 4,7 m v/ 140 m 3 /h (38 l/s) 5,3 m v/ 180 m 3 /h (50 l/s) Elanslutning: Kanalanslutningar: Kondensavlopp (option): Vikt: Värmeväxlare: Filter: Färg: 1 ~ 230 V, 50 Hz, N+PE Ø160 mm Ø10 mm 28 kg Motströmsvärmeväxlare F5 standard (F7 tillval) Täckpaneler Ral 9010 (vit) Underpaneler Ral 7024 (grå) Märkspänning/frekvens: Strömförbrukning vid full last: 1 ~ 230 V + N + PE / 50 Hz 0,3 A (exkl. ev. värmebatteri) Ansl. elmatningskabel: 1,5 mm 2 Max. avsäkring: Elvärmebatteri 10 A 222 W [ 9 ]

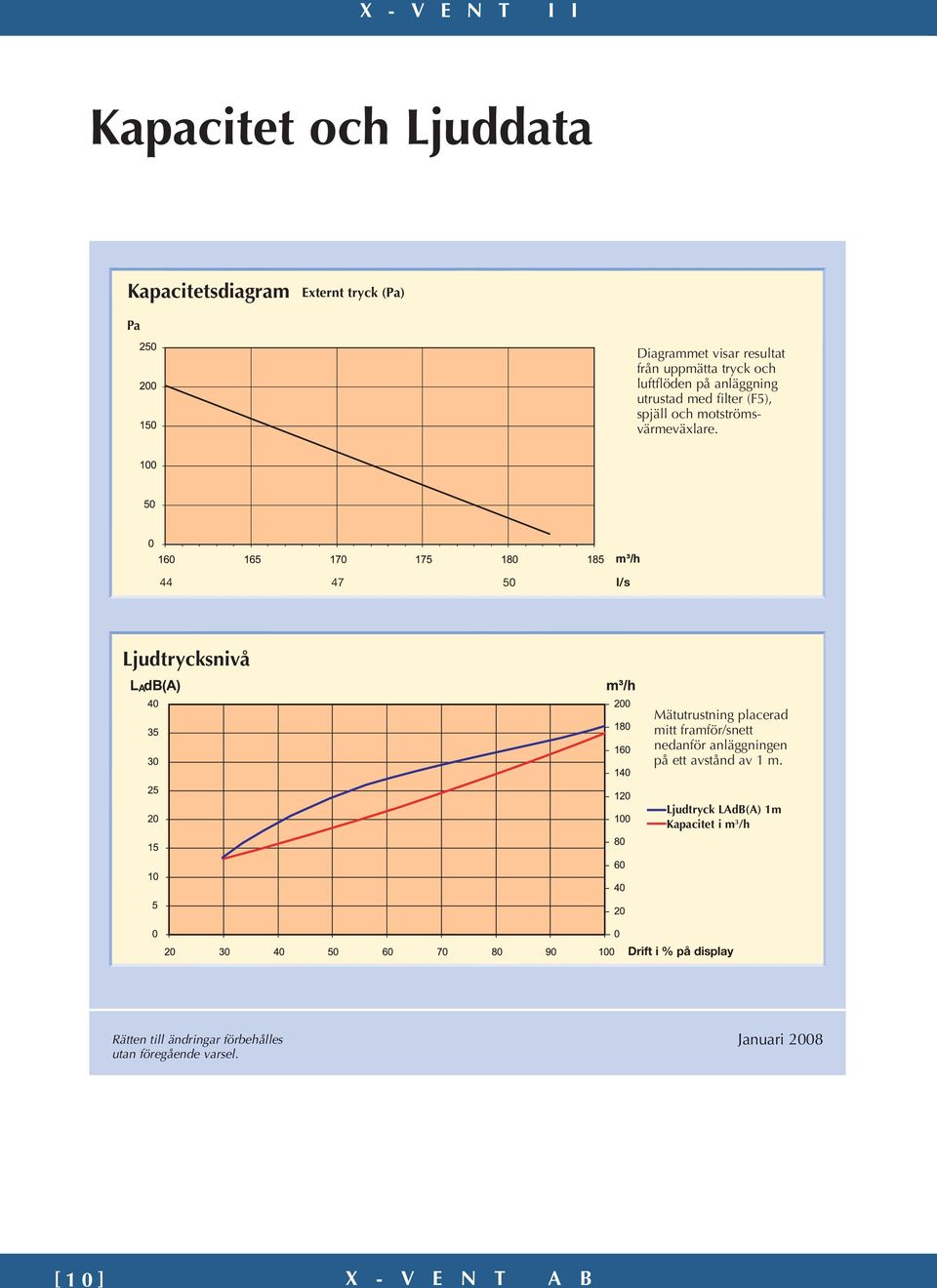

10 Kapacitet och Ljuddata Kapacitetsdiagram Externt tryck (Pa) Pa Diagrammet visar resultat från uppmätta tryck och luftflöden på anläggning utrustad med filter (F5), spjäll och motströmsvärmeväxlare l/s Ljudtrycksnivå Mätutrustning placerad mitt framför/snett nedanför anläggningen på ett avstånd av 1 m. Ljudtryck LAdB(A) 1m Kapacitet i m 3 /h Drift i % på display Rätten till ändringar förbehålles utan föregående varsel. Januari 2008 [ 10]

11 Kylmodul X-Vent II 180 kan levereras med tillhörande kylmodul. Kylmodulen är en komplett kylanläggning med både kyl- och kondensorbatteri, kompressor samt automatik integrerad i modulen. Genom att integrera ventilation med kylmodulen i samma enhet uppnås en lösning där både den effektiva värmeväxlaren nyttjas på vintern och där det samtidigt finns möjlighet att kyla ner uteluften sommartid så att ett behagligt inneklimat året runt uppnås. Kylmodulen kan levereras antingen tillsammans med ventilationsanläggningen från fabrik, men kan också monteras i efterhand. X-Vent II kylmodul är dimensionerad för att sänka temperaturen på uteluften med upp till ca 11 grader efter skandinaviska förhållanden, utetillstånd 27 0 C/50 % R.F. Anläggningen påverkar inte byggnadens utvändiga utseende, då kompressor, fläktar, etc. är integrerade i anläggningen. [ 11]
