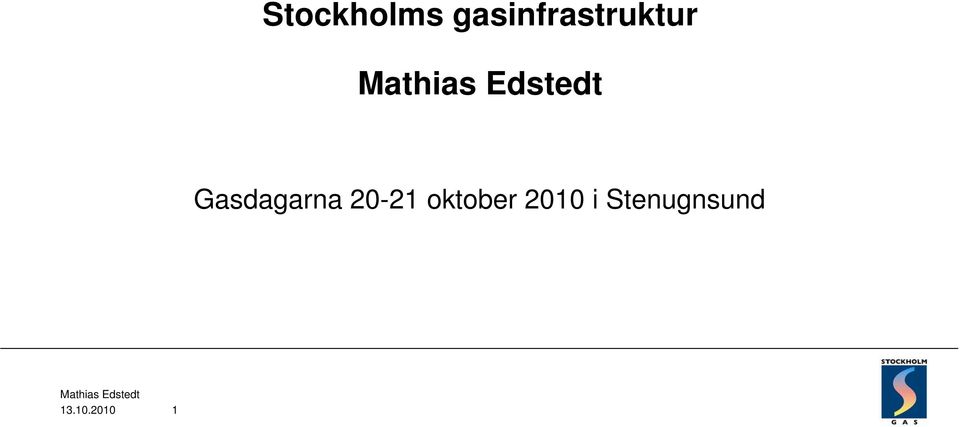

1 Stockholms gasinfrastruktur Gasdagarna oktober 2010 i Stenugnsund

2 Ett gasbolag för framtiden i Stockholm För att utveckla gasverksamheten i Stockholm skapade Fortum Värme 2008 ett helägt dotterbolag - Stockholm Gas AB. Vårt uppdrag är att sköta försäljning och distribution av stadsgas i Stockholm samt utveckla en fordonsgasverksamhet baserad på biogas. Vi är 38 personer i verksamheten. Hemsida: Ni når oss via mejl på: förnamn.efternam@fortum.com

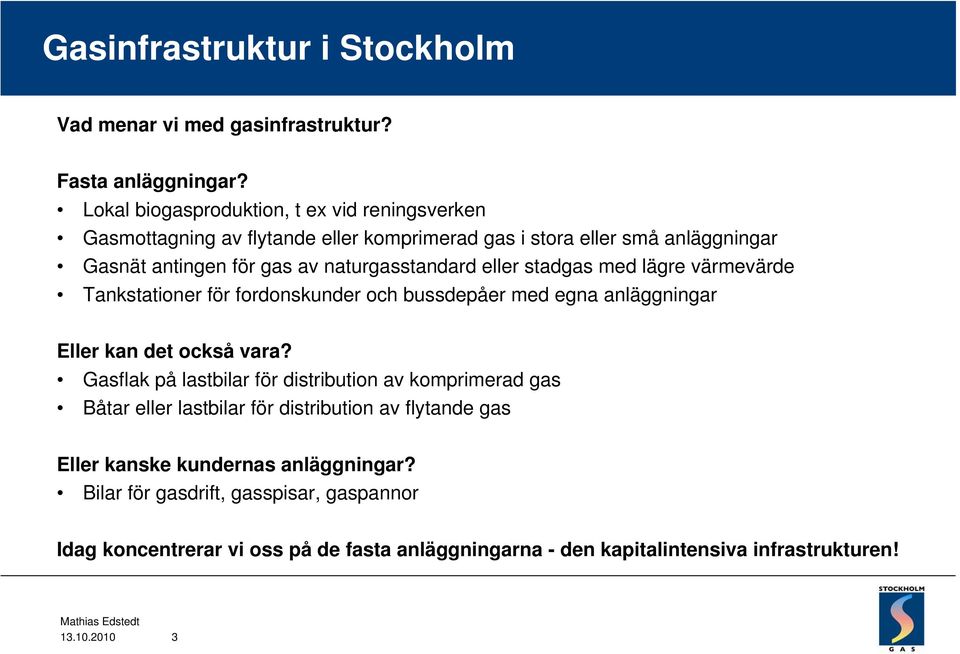

3 Gasinfrastruktur i Stockholm Vad menar vi med gasinfrastruktur? Fasta anläggningar? Lokal biogasproduktion, t ex vid reningsverken Gasmottagning av flytande eller komprimerad gas i stora eller små anläggningar Gasnät antingen för gas av naturgasstandard eller stadgas med lägre värmevärde Tankstationer för fordonskunder och bussdepåer med egna anläggningar Eller kan det också vara? Gasflak på lastbilar för distribution av komprimerad gas Båtar eller lastbilar för distribution av flytande gas Eller kanske kundernas anläggningar? Bilar för gasdrift, gasspisar, gaspannor Idag koncentrerar vi oss på de fasta anläggningarna - den kapitalintensiva infrastrukturen!

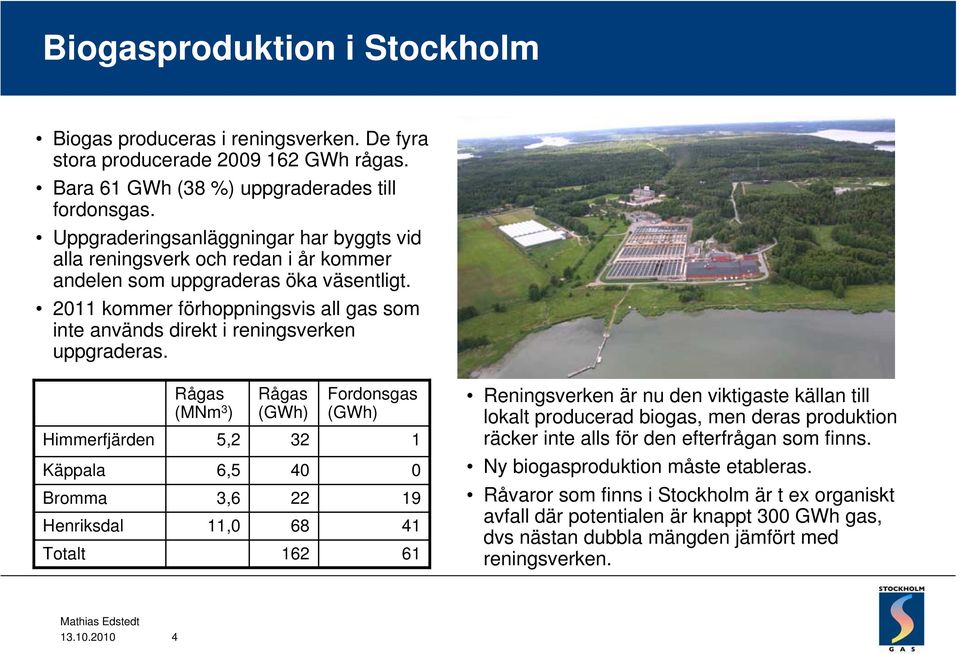

4 Biogasproduktion i Stockholm Biogas produceras i reningsverken. De fyra stora producerade GWh rågas. Bara 61 GWh (38 %) uppgraderades till fordonsgas. Uppgraderingsanläggningar har byggts vid alla reningsverk och redan i år kommer andelen som uppgraderas öka väsentligt kommer förhoppningsvis all gas som inte används direkt i reningsverken uppgraderas. Himmerfjärden Rågas (MNm 3 ) 5,2 Rågas (GWh) 32 Fordonsgas (GWh) 1 Reningsverken är nu den viktigaste källan till lokalt producerad biogas, men deras produktion räcker inte alls för den efterfrågan som finns. Käppala 6, Ny biogasproduktion måste etableras. Bromma Henriksdal Totalt 3,6 11, Råvaror som finns i Stockholm är t ex organiskt avfall där potentialen är knappt 300 GWh gas, dvs nästan dubbla mängden jämfört med reningsverken

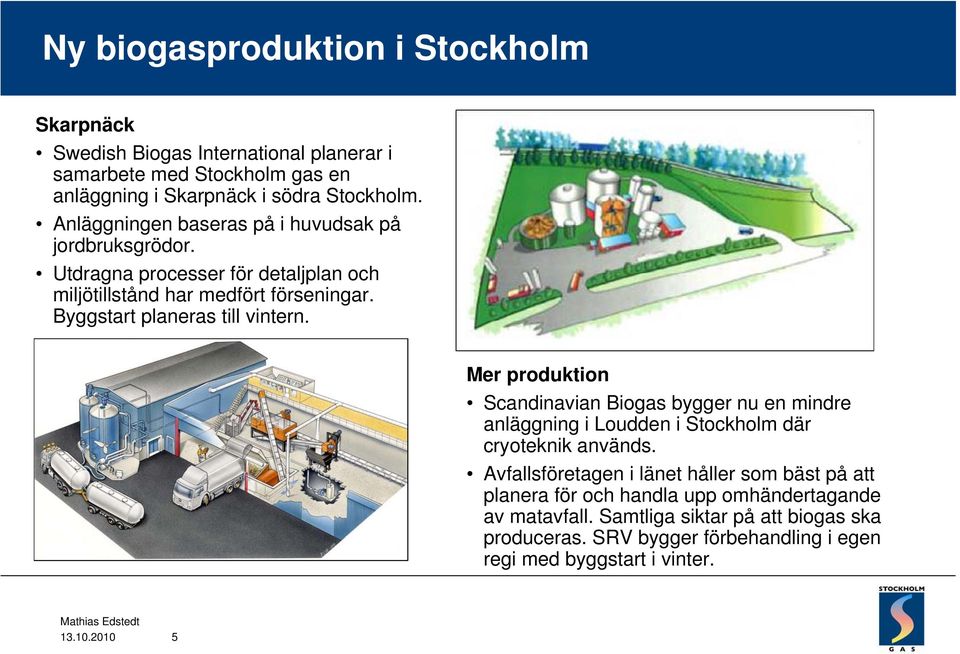

5 Ny biogasproduktion i Stockholm Skarpnäck Swedish Biogas International planerar i samarbete med Stockholm gas en anläggning i Skarpnäck i södra Stockholm. Anläggningen baseras på i huvudsak på jordbruksgrödor. Utdragna processer för detaljplan och miljötillstånd har medfört förseningar. Byggstart planeras till vintern. Mer produktion Scandinavian Biogas bygger nu en mindre anläggning i Loudden i Stockholm där cryoteknik används. Avfallsföretagen i länet håller som bäst på att planera för och handla upp omhändertagande av matavfall. Samtliga siktar på att biogas ska produceras. SRV bygger förbehandling i egen regi med byggstart i vinter

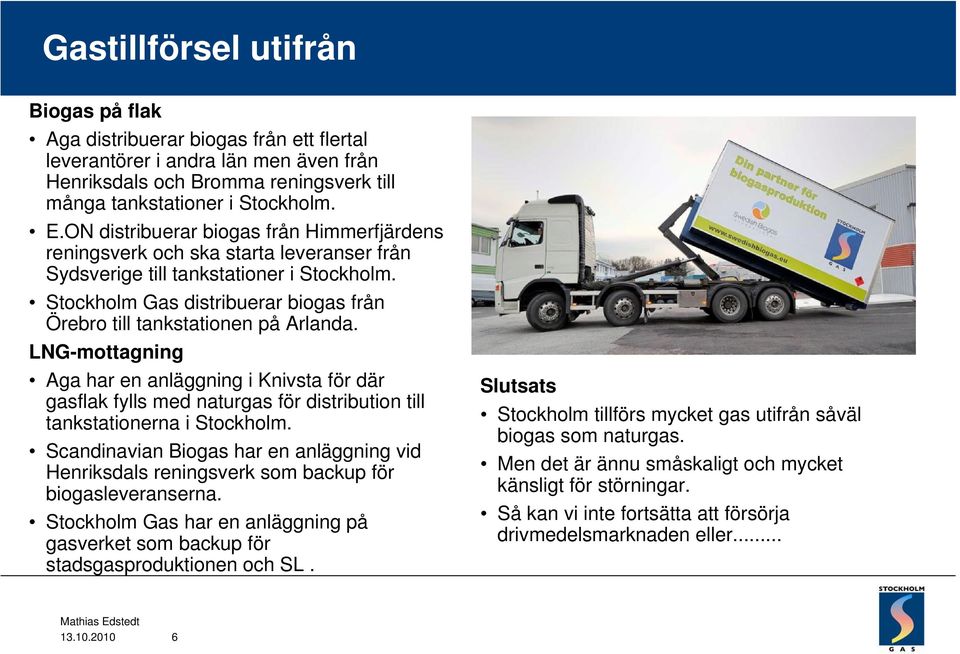

6 Gastillförsel utifrån Biogas på flak Aga distribuerar biogas från ett flertal leverantörer i andra län men även från Henriksdals och Bromma reningsverk till många tankstationer i Stockholm. E.ON distribuerar biogas från Himmerfjärdens reningsverk och ska starta leveranser från Sydsverige till tankstationer i Stockholm. Stockholm Gas distribuerar biogas från Örebro till tankstationen på Arlanda. LNG-mottagning Aga har en anläggning i Knivsta för där gasflak fylls med naturgas för distribution till tankstationerna i Stockholm. Scandinavian Biogas har en anläggning vid Henriksdals reningsverk som backup för biogasleveranserna. Stockholm Gas har en anläggning på gasverket som backup för stadsgasproduktionen och SL. Slutsats Stockholm tillförs mycket gas utifrån såväl biogas som naturgas. Men det är ännu småskaligt och mycket känsligt för störningar. Så kan vi inte fortsätta att försörja drivmedelsmarknaden eller

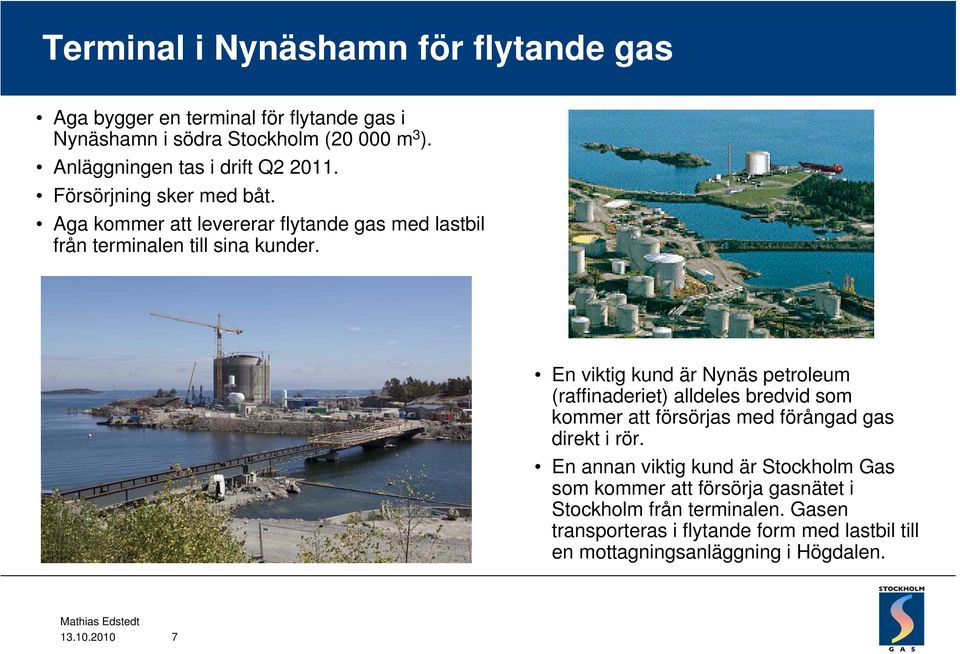

7 Terminal i Nynäshamn för flytande gas Aga bygger en terminal för flytande gas i Nynäshamn i södra Stockholm ( m 3 ). Anläggningen tas i drift Q Försörjning sker med båt. Aga kommer att levererar flytande gas med lastbil från terminalen till sina kunder. En viktig kund är Nynäs petroleum (raffinaderiet) alldeles bredvid som kommer att försörjas med förångad gas direkt i rör. En annan viktig kund är Stockholm Gas som kommer att försörja gasnätet i Stockholm från terminalen. Gasen transporteras i flytande form med lastbil till en mottagningsanläggning i Högdalen

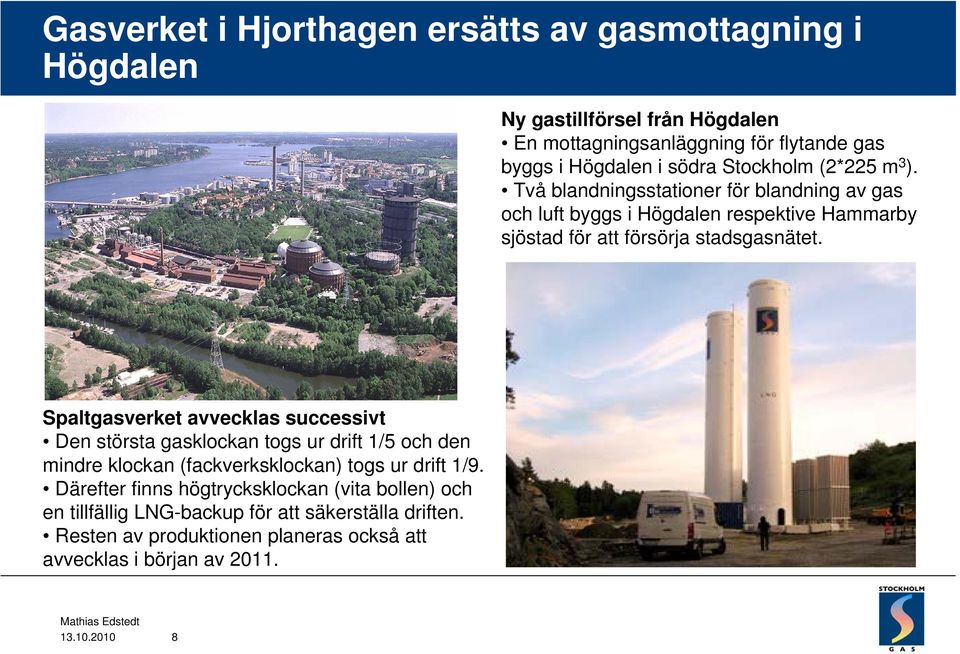

8 Gasverket i Hjorthagen ersätts av gasmottagning i Högdalen Ny gastillförsel från Högdalen En mottagningsanläggning för flytande gas byggs i Högdalen i södra Stockholm (2*225 m 3 ). Två blandningsstationer för blandning av gas och luft byggs i Högdalen respektive Hammarby sjöstad för att försörja stadsgasnätet. Spaltgasverket avvecklas successivt Den största gasklockan togs ur drift 1/5 och den mindre klockan (fackverksklockan) togs ur drift 1/9. Därefter finns högtrycksklockan (vita bollen) och en tillfällig LNG-backup för att säkerställa driften. Resten av produktionen planeras också att avvecklas i början av

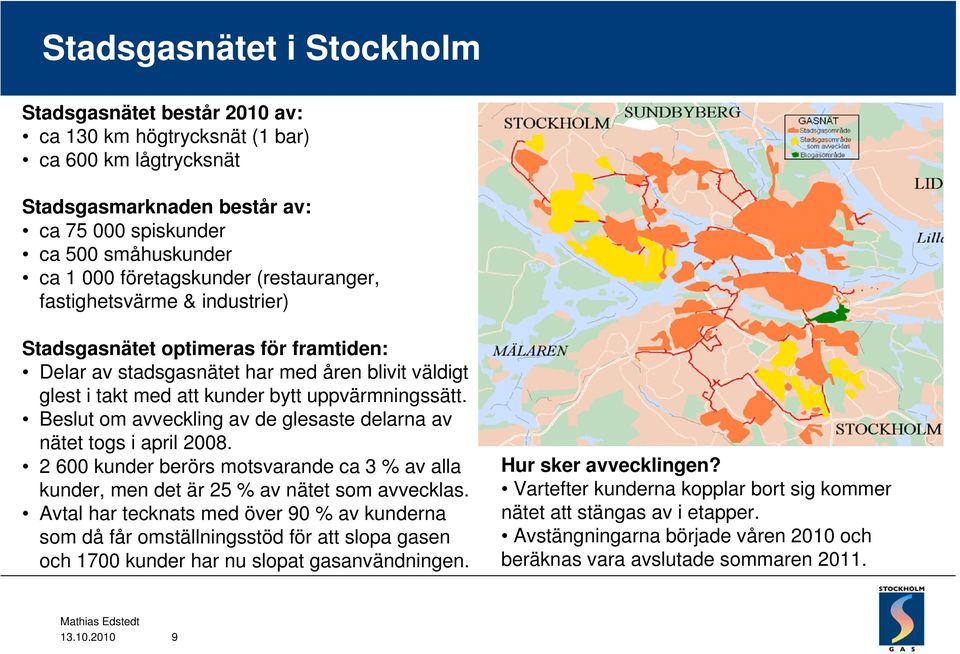

9 Stadsgasnätet i Stockholm Stadsgasnätet består 2010 av: ca 130 km högtrycksnät (1 bar) ca 600 km lågtrycksnät Stadsgasmarknaden består av: ca spiskunder ca 500 småhuskunder ca företagskunder (restauranger, fastighetsvärme & industrier) Stadsgasnätet optimeras för framtiden: Delar av stadsgasnätet har med åren blivit väldigt glest i takt med att kunder bytt uppvärmningssätt. Beslut om avveckling av de glesaste delarna av nätet togs i april kunder berörs motsvarande ca 3 % av alla kunder, men det är 25 % av nätet som avvecklas. Avtal har tecknats med över 90 % av kunderna som då får omställningsstöd för att slopa gasen och 1700 kunder har nu slopat gasanvändningen. Hur sker avvecklingen? Vartefter kunderna kopplar bort sig kommer nätet att stängas av i etapper. Avstängningarna började våren 2010 och beräknas vara avslutade sommaren

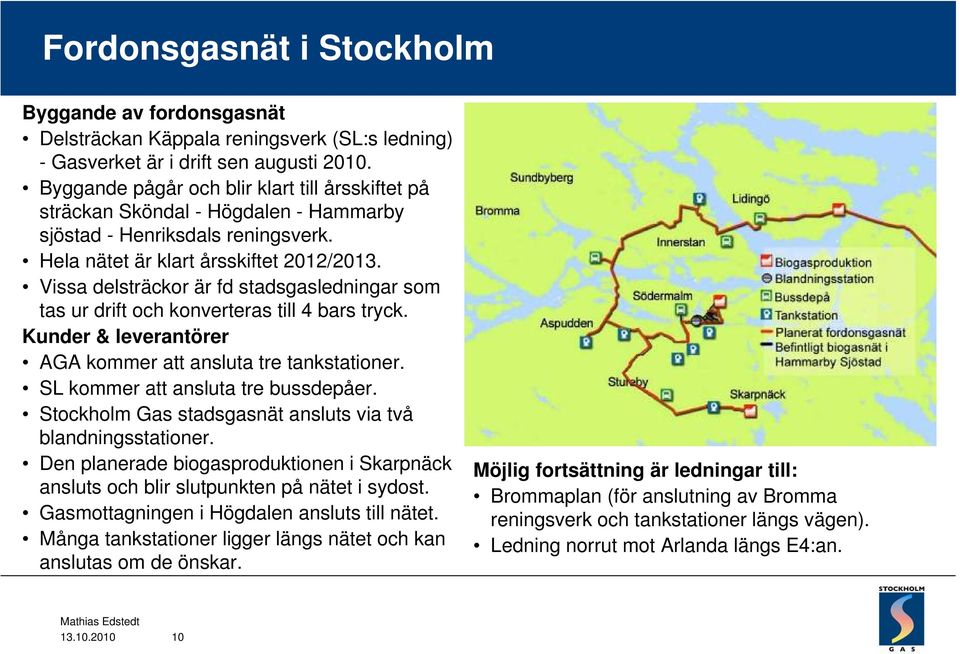

10 Fordonsgasnät i Stockholm Byggande av fordonsgasnät Delsträckan Käppala reningsverk (SL:s ledning) - Gasverket är i drift sen augusti Byggande pågår och blir klart till årsskiftet på sträckan Sköndal - Högdalen - Hammarby sjöstad - Henriksdals reningsverk. Hela nätet är klart årsskiftet 2012/2013. Vissa delsträckor är fd stadsgasledningar som tas ur drift och konverteras till 4 bars tryck. Kunder & leverantörer AGA kommer att ansluta tre tankstationer. SL kommer att ansluta tre bussdepåer. Stockholm Gas stadsgasnät ansluts via två blandningsstationer. Den planerade biogasproduktionen i Skarpnäck ansluts och blir slutpunkten på nätet i sydost. Gasmottagningen i Högdalen ansluts till nätet. Många tankstationer ligger längs nätet och kan anslutas om de önskar. Möjlig fortsättning är ledningar till: Brommaplan (för anslutning av Bromma reningsverk och tankstationer längs vägen). Ledning norrut mot Arlanda längs E4:an

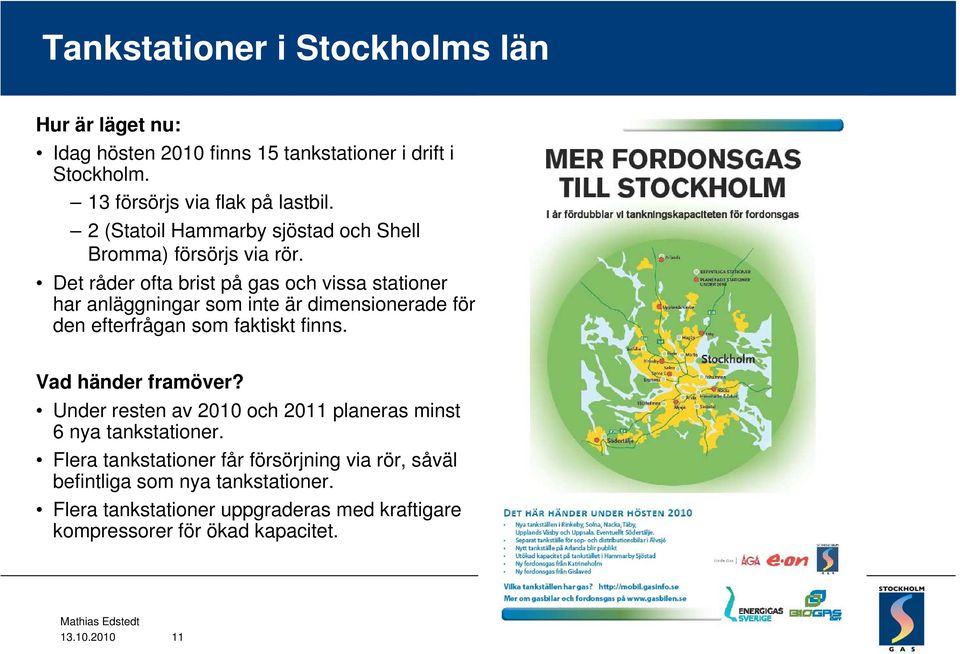

11 Tankstationer i Stockholms län Hur är läget nu: Idag hösten 2010 finns 15 tankstationer i drift i Stockholm. 13 försörjs via flak på lastbil. 2 (Statoil Hammarby sjöstad och Shell Bromma) försörjs via rör. Det råder ofta brist på gas och vissa stationer har anläggningar som inte är dimensionerade för den efterfrågan som faktiskt finns. Vad händer framöver? Under resten av 2010 och 2011 planeras minst 6 nya tankstationer. Flera tankstationer får försörjning via rör, såväl befintliga som nya tankstationer. Flera tankstationer uppgraderas med kraftigare kompressorer för ökad kapacitet

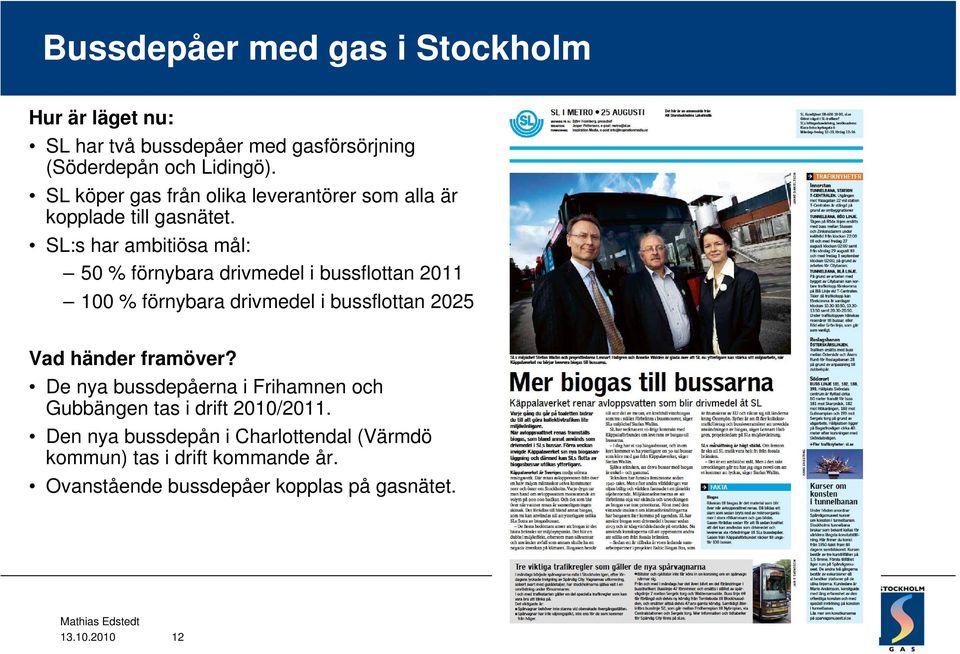

12 Bussdepåer med gas i Stockholm Hur är läget nu: SL har två bussdepåer med gasförsörjning (Söderdepån och Lidingö). SL köper gas från olika leverantörer som alla är kopplade till gasnätet. SL:s har ambitiösa mål: 50 % förnybara drivmedel i bussflottan % förnybara drivmedel i bussflottan 2025 Vad händer framöver? De nya bussdepåerna i Frihamnen och Gubbängen tas i drift 2010/2011. Den nya bussdepån i Charlottendal (Värmdö kommun) tas i drift kommande år. Ovanstående bussdepåer kopplas på gasnätet

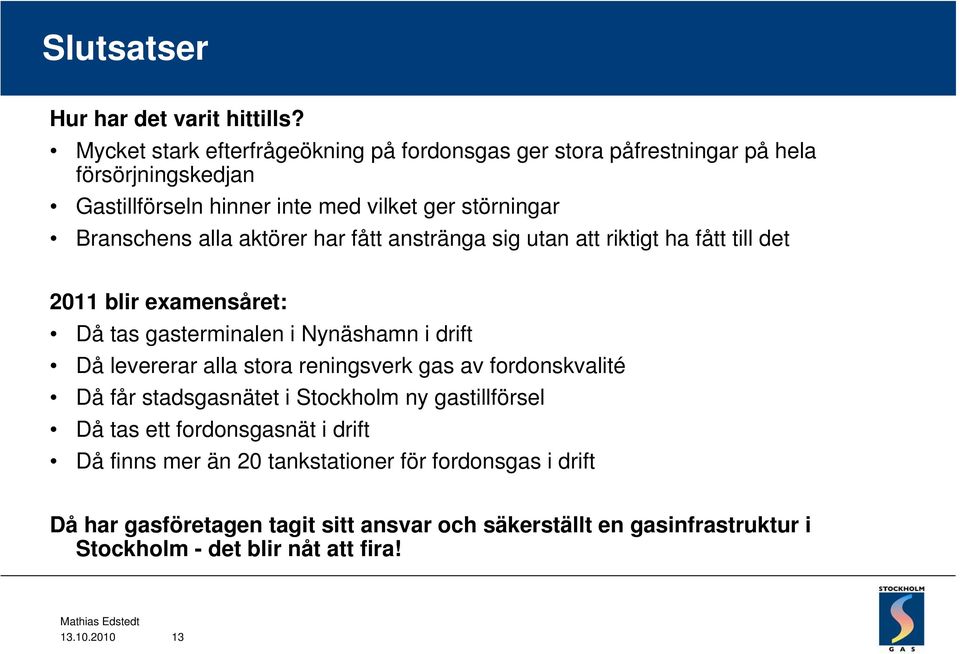

13 Slutsatser Hur har det varit hittills? Mycket stark efterfrågeökning på fordonsgas ger stora påfrestningar på hela försörjningskedjan Gastillförseln hinner inte med vilket ger störningar Branschens alla aktörer har fått anstränga sig utan att riktigt ha fått till det 2011 blir examensåret: Då tas gasterminalen i Nynäshamn i drift Då levererar alla stora reningsverk gas av fordonskvalité Då får stadsgasnätet i Stockholm ny gastillförsel Då tas ett fordonsgasnät i drift Då finns mer än 20 tankstationer för fordonsgas i drift Då har gasföretagen tagit sitt ansvar och säkerställt en gasinfrastruktur i Stockholm - det blir nåt att fira!

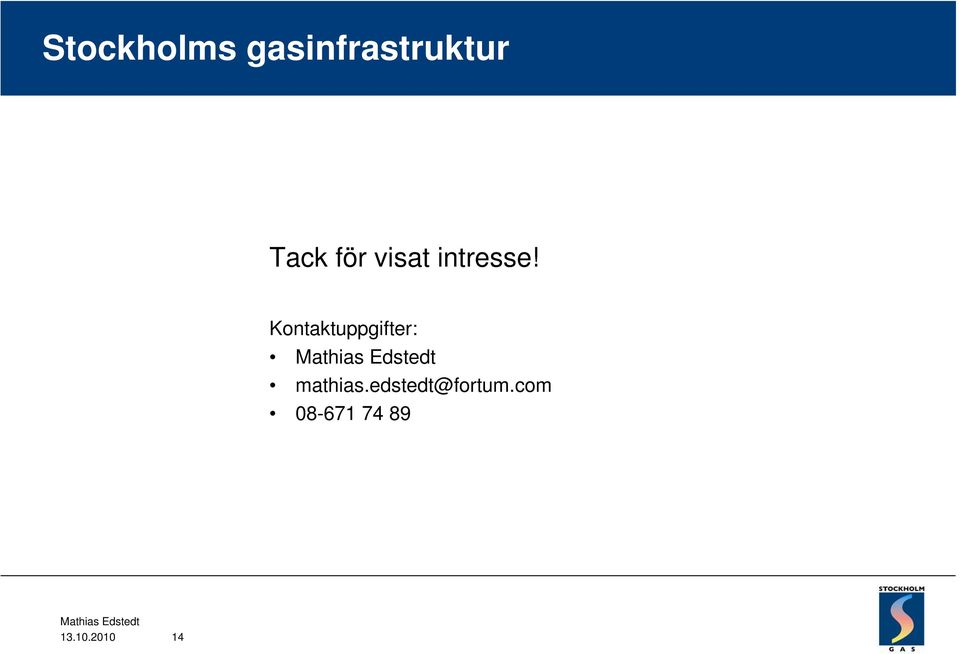

14 Stockholms gasinfrastruktur Tack för visat intresse! Kontaktuppgifter:
