BESKRIVNING. Den tillåter hög genomströmning, har avancerad övervakning och ryms på en minimal golvyta.

Transkript

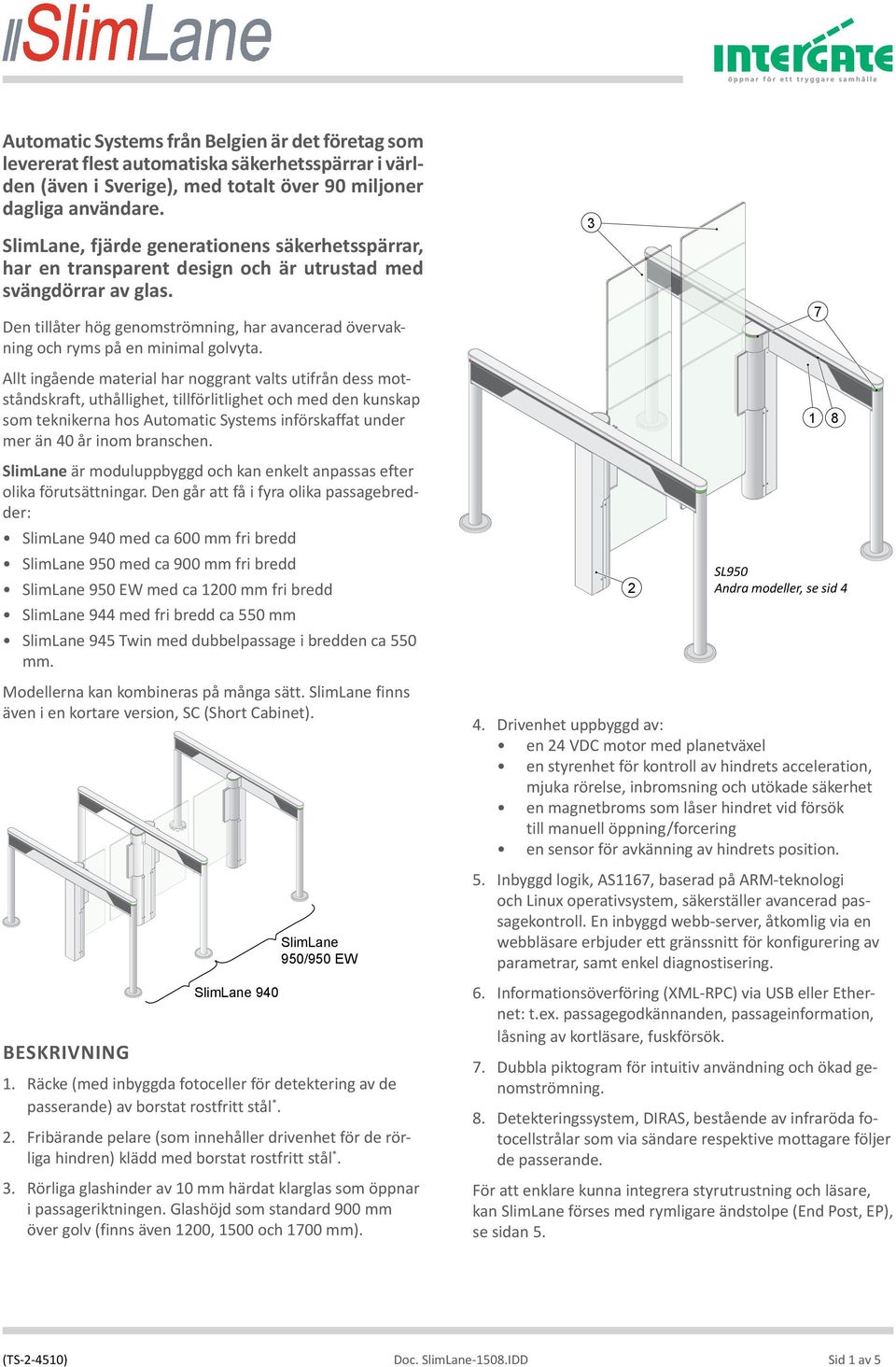

1 utomatic Systems från elgien är det företag som levererat flest automatiska säkerhetsspärrar i världen (även i Sverige), med totalt över 90 miljoner dagliga användare. SlimLane, fjärde generationens säkerhetsspärrar, har en transparent design och är utrustad med svängdörrar av glas. Den tillåter hög genomströmning, har avancerad övervakning och ryms på en minimal golvyta. 3 7 llt ingående material har noggrant valts utifrån dess motståndskraft, uthållighet, tillförlitlighet och med den kunskap som teknikerna hos utomatic Systems införskaffat under mer än 40 år inom branschen. 1 8 SlimLane är moduluppbyggd och kan enkelt anpassas efter olika förutsättningar. Den går att få i fyra olika passagebredder: SlimLane 940 med ca 600 mm fri bredd SlimLane 950 med ca 900 mm fri bredd SlimLane 950 EW med ca 1 mm fri bredd SlimLane 944 med fri bredd ca 550 mm SlimLane 945 Twin med dubbelpassage i bredden ca 550 mm. 2 SL950 ndra modeller, se sid 4 Modellerna kan kombineras på många sätt. SlimLane finns även i en kortare version, SC (Short Cabinet). ESKRIVNING SlimLane 940 SlimLane 950/950 EW 1. Räcke (med inbyggda fotoceller för detektering av de passerande) av borstat rostfritt stål *. 2. Fribärande pelare (som innehåller drivenhet för de rörliga hindren) klädd med borstat rostfritt stål *. 3. Rörliga glashinder av 10 mm härdat klarglas som öppnar i passageriktningen. Glashöjd som standard 900 mm över golv (finns även 1, 1500 och 1700 mm). 4. Drivenhet uppbyggd av: en 24 VDC motor med planetväxel en styrenhet för kontroll av hindrets acceleration, mjuka rörelse, inbromsning och utökade säkerhet en magnetbroms som låser hindret vid försök till manuell öppning/forcering en sensor för avkänning av hindrets position. 5. Inbyggd logik, S1167, baserad på RM-teknologi och Linux operativsystem, säkerställer avancerad passagekontroll. En inbyggd webb-server, åtkomlig via en webbläsare erbjuder ett gränssnitt för konfigurering av parametrar, samt enkel diagnostisering. 6. Informationsöverföring (XML-RPC) via US eller Ethernet: t.ex. passagegodkännanden, passageinformation, låsning av kortläsare, fuskförsök. 7. Dubbla piktogram för intuitiv användning och ökad genomströmning. 8. Detekteringssystem, DIRS, bestående av infraröda fotocellstrålar som via sändare respektive mottagare följer de passerande. För att enklare kunna integrera styrutrustning och läsare, kan SlimLane förses med rymligare ändstolpe (End Post, EP), se sidan 5. Sid 1 av 5

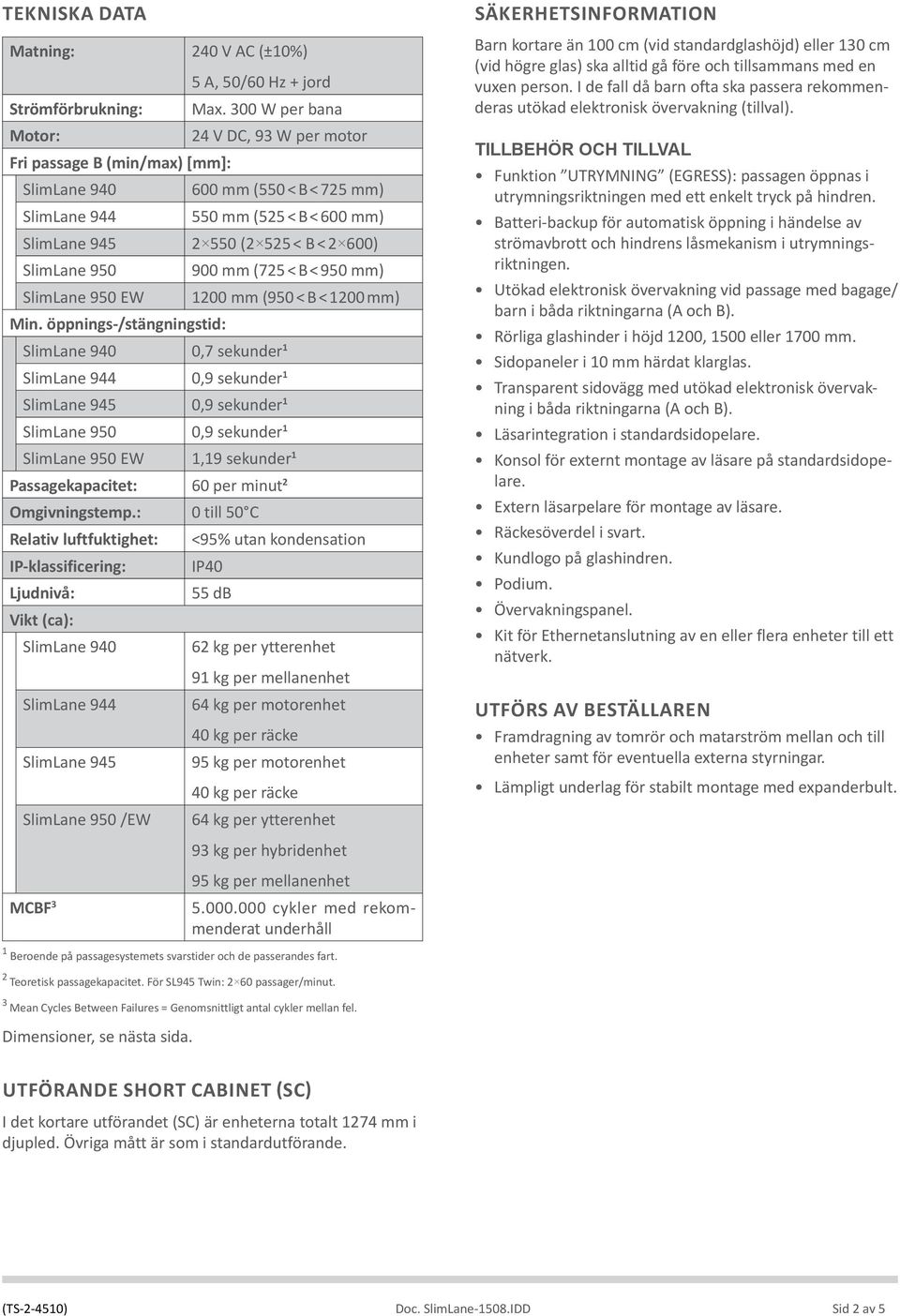

2 TEKNISK DT Matning: 240 V C (±10%) 5, 50/60 Hz + jord Strömförbrukning: Max. 300 W per bana Motor: 24 V DC, 93 W per motor Fri passage (min/max) [mm]: SlimLane mm (550 < < 725 mm) SlimLane mm (525 < < 600 mm) SlimLane (2 525 < < 2 600) SlimLane mm (725 < < 950 mm) SlimLane 950 EW 1 mm (950 < < 1 mm) Min. öppnings-/stängningstid: SlimLane 940 0,7 sekunder 1 SlimLane 944 0,9 sekunder 1 SlimLane 945 0,9 sekunder 1 SlimLane 950 0,9 sekunder 1 SlimLane 950 EW 1,19 sekunder 1 Passagekapacitet: 60 per minut 2 Omgivningstemp.: 0 till 50 C Relativ luftfuktighet: <95% utan kondensation IP-klassificering: IP40 Ljudnivå: 55 d Vikt (ca): SlimLane kg per ytterenhet 91 kg per mellanenhet SlimLane kg per motorenhet 40 kg per räcke SlimLane kg per motorenhet 40 kg per räcke SlimLane 950 /EW 64 kg per ytterenhet SÄKERHETSINFORMTION arn kortare än 100 cm (vid standardglashöjd) eller 130 cm (vid högre glas) ska alltid gå före och tillsammans med en vuxen person. I de fall då barn ofta ska passera rekommenderas utökad elektronisk övervakning (tillval). TILLEHÖR OCH TILLVL Funktion UTRYMNING (EGRESS): passagen öppnas i utrymningsriktningen med ett enkelt tryck på hindren. atteri-backup för automatisk öppning i händelse av strömavbrott och hindrens låsmekanism i utrymningsriktningen. Utökad elektronisk övervakning vid passage med bagage/ barn i båda riktningarna ( och ). Rörliga glashinder i höjd 1, 1500 eller 1700 mm. Sidopaneler i 10 mm härdat klarglas. Transparent sidovägg med utökad elektronisk övervakning i båda riktningarna ( och ). Läsarintegration i standardsidopelare. Konsol för externt montage av läsare på standardsidopelare. Extern läsarpelare för montage av läsare. Räckesöverdel i svart. Kundlogo på glashindren. Podium. Övervakningspanel. Kit för Ethernetanslutning av en eller flera enheter till ett nätverk. UTFÖRS V ESTÄLLREN Framdragning av tomrör och matarström mellan och till enheter samt för eventuella externa styrningar. Lämpligt underlag för stabilt montage med expanderbult. 93 kg per hybridenhet MCF 3 95 kg per mellanenhet cykler med rekommenderat underhåll 1 eroende på passagesystemets svarstider och de passerandes fart. 2 Teoretisk passagekapacitet. För SL945 Twin: 2 60 passager/minut. 3 Mean Cycles etween Failures = Genomsnittligt antal cykler mellan fel. Dimensioner, se nästa sida. UTFÖRNDE SHORT CINET (SC) I det kortare utförandet (SC) är enheterna totalt 1274 mm i djupled. Övriga mått är som i standardutförande.

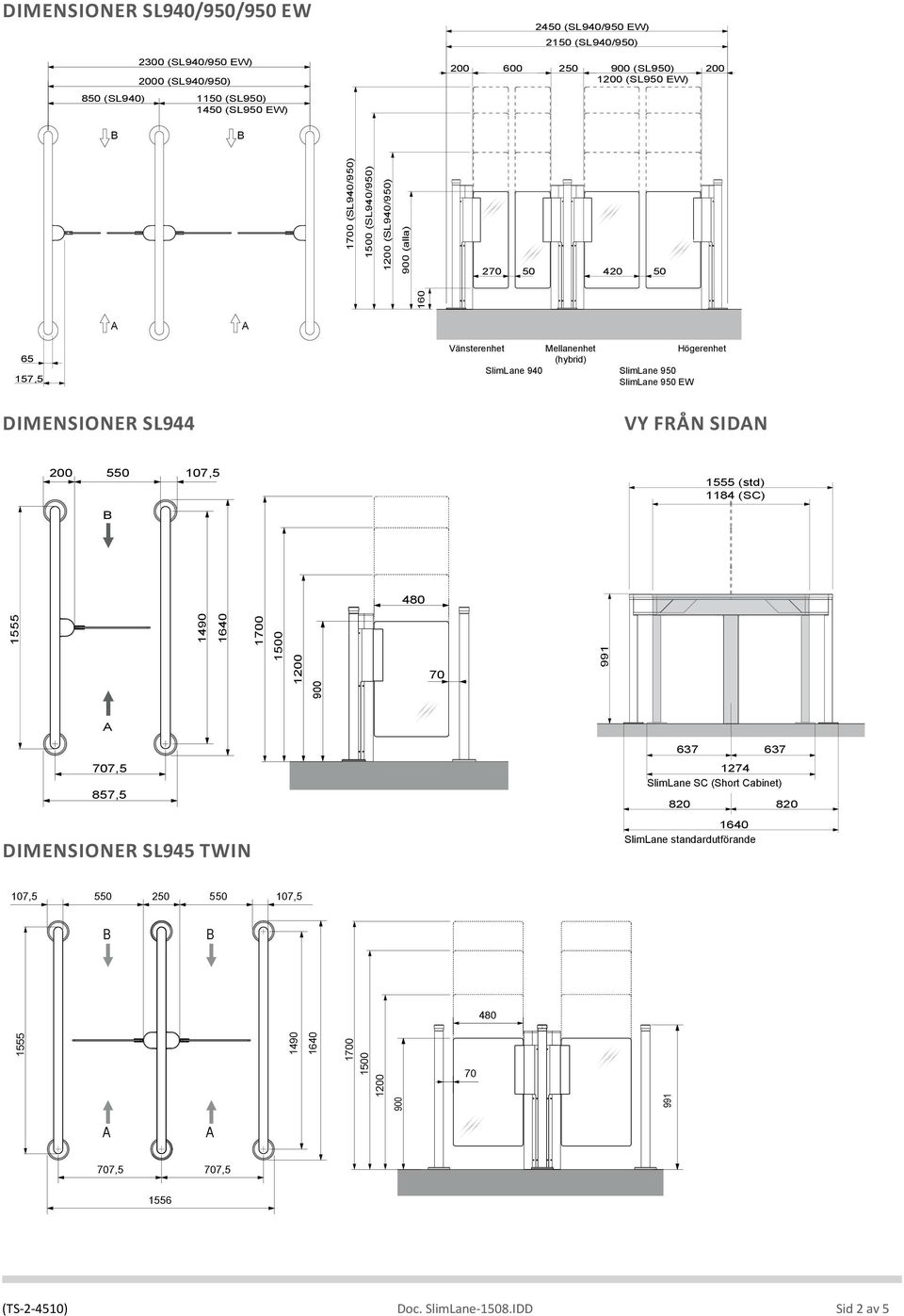

3 DIMENSIONER SL940/950/950 EW 2300 (SL940/950 EW) 0 (SL940/950) 850 (SL940) 1150 (SL950) 1450 (SL950 EW) 2450 (SL940/950 EW) 2150 (SL940/950) (SL950) 1 (SL950 EW) 1700 (SL940/950) 1500 (SL940/950) 1 (SL940/950) 900 (alla) ,5 Vänsterenhet Mellanenhet Högerenhet (hybrid) SlimLane 940 SlimLane 950 SlimLane 950 EW DIMENSIONER SL944 VY FRÅN SIDN , (std) 1184 (SC) ,5 857,5 DIMENSIONER SL945 TWIN SlimLane SC (Short Cabinet) SlimLane standardutförande 107, , ,5 707,5 1556

4 MODELLER SlimLane 940 SC SlimLane 944 SlimLane 945 TWIN SlimLane 950 SC SlimLane 950 SlimLane 950 EW (endast lågt glas) SL931* *) SlimLane kan även kombineras med glasgrinden SL93x, som finns i olika höjder, se separat datablad. EXEMPEL Fyra passager SL944 Två passager SL944 + en SL950 SL950 Orienteringspiktogram Ev. beröringsfria läsare Funktionspiktogram

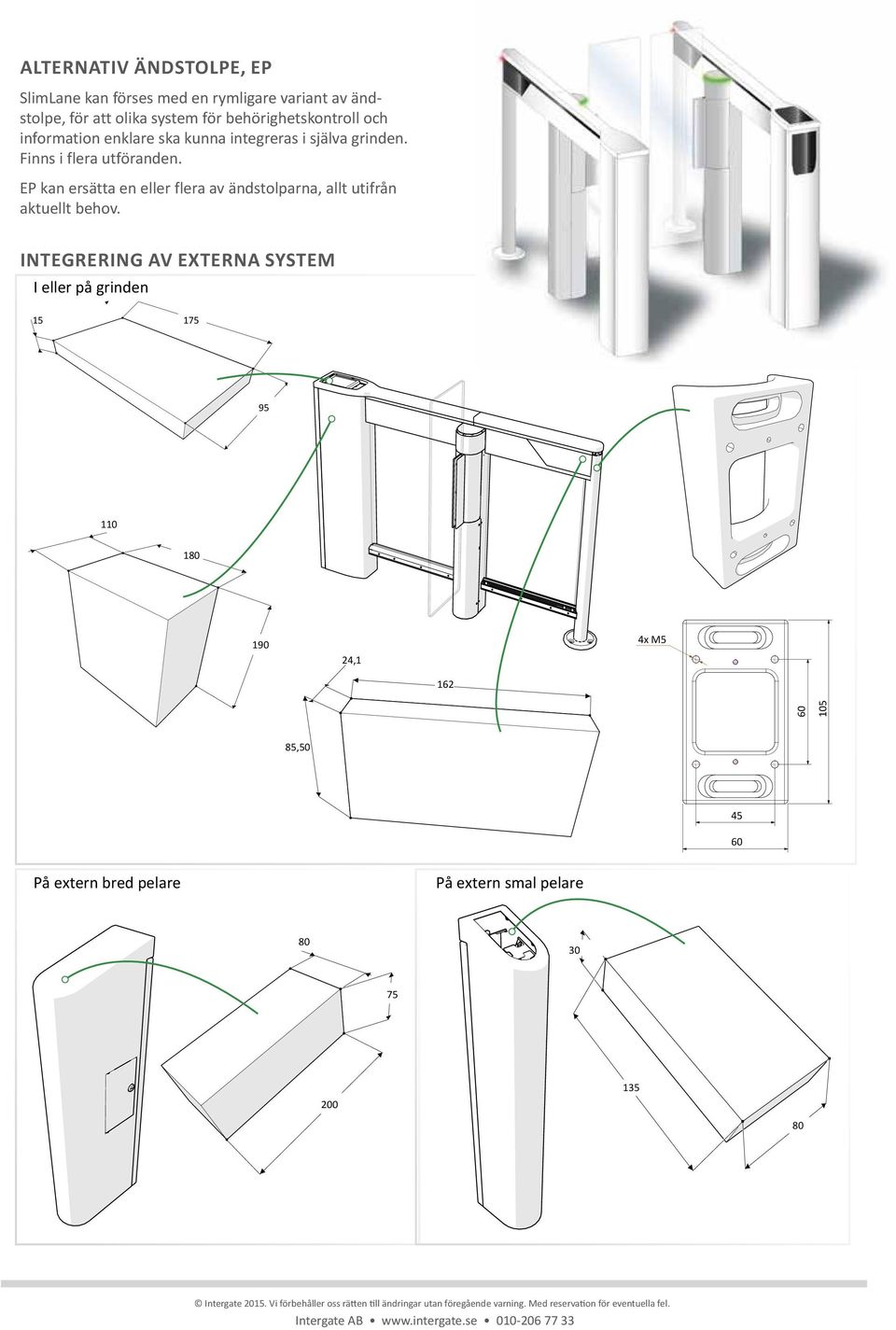

5 LTERNTIV ÄNDSTOLPE, EP SlimLane kan förses med en rymligare variant av ändstolpe, för att olika system för behörighetskontroll och information enklare ska kunna integreras i själva grinden. Finns i flera utföranden. EP kan ersätta en eller flera av ändstolparna, allt utifrån aktuellt behov. INTEGRERING V EXTERN SYSTEM I eller på grinden ,1 4x M , På extern bred pelare På extern smal pelare Intergate Vi förbehåller oss rätten till ändringar utan föregående varning. Med reservation för eventuella fel. Intergate
