Flera symboler används i denna manual. Symbolernas betydelser beskrivs nedan.

Transkript

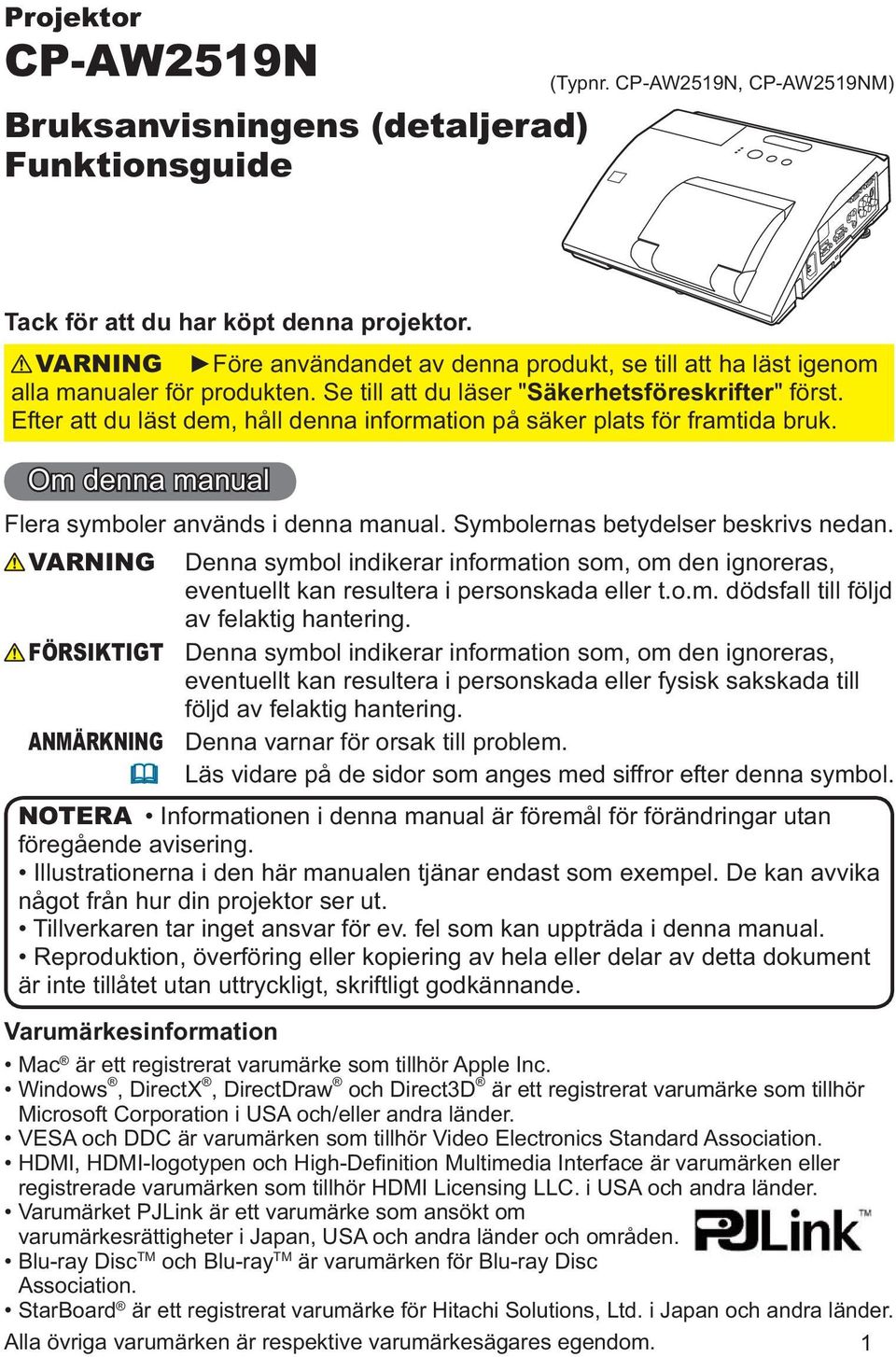

1 Projektor CP-AW2519N Bruksanvisningens (detaljerad) Funktionsguide (Typnr. CP-AW2519N, CP-AW2519NM) Tack för att du har köpt denna projektor. VARNING Före användandet av denna produkt, se till att ha läst igenom alla manualer för produkten. Se till att du läser "Säkerhetsföreskrifter" först. Efter att du läst dem, håll denna information på säker plats för framtida bruk. Om denna manual Flera symboler används i denna manual. Symbolernas betydelser beskrivs nedan. VARNING FÖRSIKTIGT ANMÄRKNING Denna symbol indikerar information som, om den ignoreras, eventuellt kan resultera i personskada eller t.o.m. dödsfall till följd av felaktig hantering. Denna symbol indikerar information som, om den ignoreras, eventuellt kan resultera i personskada eller fysisk sakskada till följd av felaktig hantering. Denna varnar för orsak till problem. Läs vidare på de sidor som anges med siffror efter denna symbol. NOTERA Informationen i denna manual är föremål för förändringar utan föregående avisering. Illustrationerna i den här manualen tjänar endast som exempel. De kan avvika något från hur din projektor ser ut. Tillverkaren tar inget ansvar för ev. fel som kan uppträda i denna manual. Reproduktion, överföring eller kopiering av hela eller delar av detta dokument är inte tillåtet utan uttryckligt, skriftligt godkännande. Varumärkesinformation Mac är ett registrerat varumärke som tillhör Apple Inc. Windows, DirectX, DirectDraw och Direct3D är ett registrerat varumärke som tillhör Microsoft Corporation i USA och/eller andra länder. VESA och DDC är varumärken som tillhör Video Electronics Standard Association. HDMI, HDMI-logotypen och High-Definition Multimedia Interface är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC. i USA och andra länder. Varumärket PJLink är ett varumärke som ansökt om varumärkesrättigheter i Japan, USA och andra länder och områden. Blu-ray Disc TM och Blu-ray TM är varumärken för Blu-ray Disc Association. StarBoard är ett registrerat varumärke för Hitachi Solutions, Ltd. i Japan och andra länder. Alla övriga varumärken är respektive varumärkesägares egendom. 1

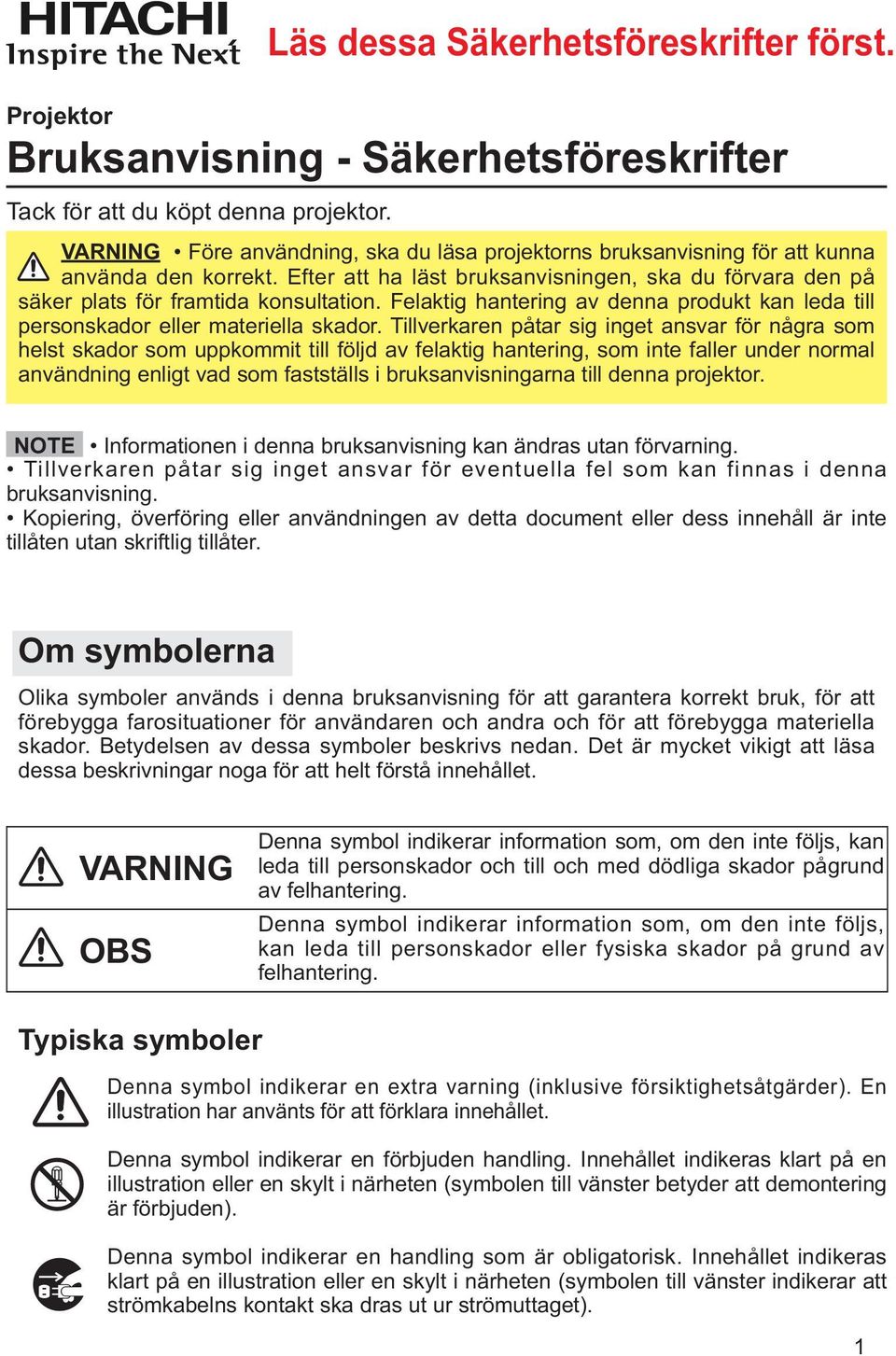

2 Projektor Bruksanvisning - Säkerhetsföreskrifter Tack för att du köpt denna projektor. Läs dessa Säkerhetsföreskrifter först. VARNING Före användning, ska du läsa projektorns bruksanvisning för att kunna använda den korrekt. Efter att ha läst bruksanvisningen, ska du förvara den på säker plats för framtida konsultation. Felaktig hantering av denna produkt kan leda till personskador eller materiella skador. Tillverkaren påtar sig inget ansvar för några som helst skador som uppkommit till följd av felaktig hantering, som inte faller under normal användning enligt vad som fastställs i bruksanvisningarna till denna projektor. NOTE Informationen i denna bruksanvisning kan ändras utan förvarning. Tillverkaren påtar sig inget ansvar för eventuella fel som kan finnas i denna bruksanvisning. Kopiering, överföring eller användningen av detta document eller dess innehåll är inte tillåten utan skriftlig tillåter. Om symbolerna Olika symboler används i denna bruksanvisning för att garantera korrekt bruk, för att förebygga farosituationer för användaren och andra och för att förebygga materiella skador. Betydelsen av dessa symboler beskrivs nedan. Det är mycket vikigt att läsa dessa beskrivningar noga för att helt förstå innehållet. VARNING OBS Denna symbol indikerar information som, om den inte följs, kan leda till personskador och till och med dödliga skador pågrund av felhantering. Denna symbol indikerar information som, om den inte följs, kan leda till personskador eller fysiska skador på grund av felhantering. Typiska symboler Denna symbol indikerar en extra varning (inklusive försiktighetsåtgärder). En illustration har använts för att förklara innehållet. Denna symbol indikerar en förbjuden handling. Innehållet indikeras klart på en illustration eller en skylt i närheten (symbolen till vänster betyder att demontering är förbjuden). Denna symbol indikerar en handling som är obligatorisk. Innehållet indikeras klart på en illustration eller en skylt i närheten (symbolen till vänster indikerar att strömkabelns kontakt ska dras ut ur strömuttaget). 1

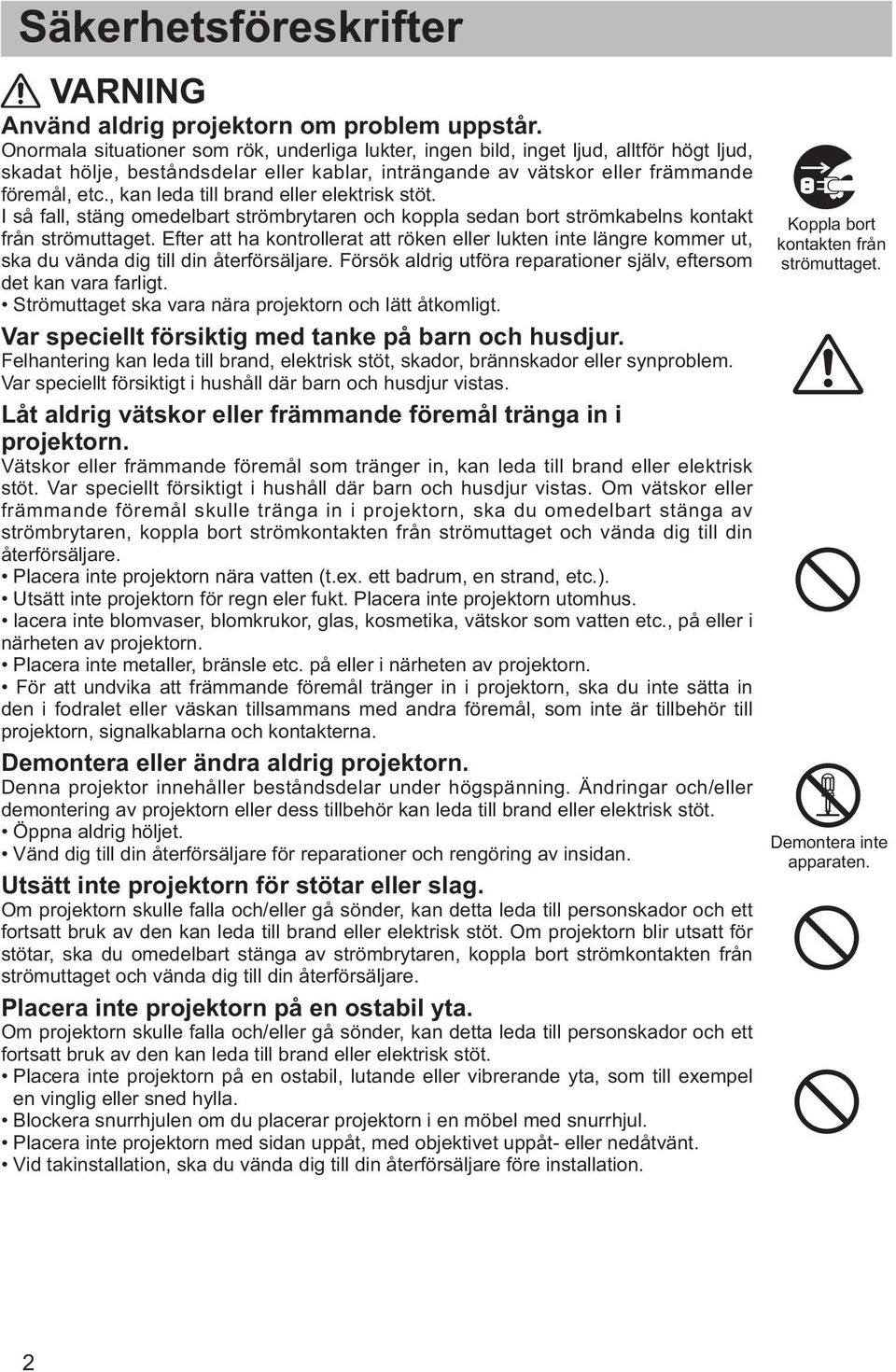

3 Säkerhetsföreskrifter VARNING Använd aldrig projektorn om problem uppstår. Onormala situationer som rök, underliga lukter, ingen bild, inget ljud, alltför högt ljud, skadat hölje, beståndsdelar eller kablar, inträngande av vätskor eller främmande föremål, etc., kan leda till brand eller elektrisk stöt. I så fall, stäng omedelbart strömbrytaren och koppla sedan bort strömkabelns kontakt från strömuttaget. Efter att ha kontrollerat att röken eller lukten inte längre kommer ut, ska du vända dig till din återförsäljare. Försök aldrig utföra reparationer själv, eftersom det kan vara farligt. Strömuttaget ska vara nära projektorn och lätt åtkomligt. Var speciellt försiktig med tanke på barn och husdjur. Felhantering kan leda till brand, elektrisk stöt, skador, brännskador eller synproblem. Var speciellt försiktigt i hushåll där barn och husdjur vistas. Låt aldrig vätskor eller främmande föremål tränga in i projektorn. Vätskor eller främmande föremål som tränger in, kan leda till brand eller elektrisk stöt. Var speciellt försiktigt i hushåll där barn och husdjur vistas. Om vätskor eller främmande föremål skulle tränga in i projektorn, ska du omedelbart stänga av strömbrytaren, koppla bort strömkontakten från strömuttaget och vända dig till din återförsäljare. Placera inte projektorn nära vatten (t.ex. ett badrum, en strand, etc.). Utsätt inte projektorn för regn eler fukt. Placera inte projektorn utomhus. lacera inte blomvaser, blomkrukor, glas, kosmetika, vätskor som vatten etc., på eller i närheten av projektorn. Placera inte metaller, bränsle etc. på eller i närheten av projektorn. För att undvika att främmande föremål tränger in i projektorn, ska du inte sätta in den i fodralet eller väskan tillsammans med andra föremål, som inte är tillbehör till projektorn, signalkablarna och kontakterna. Demontera eller ändra aldrig projektorn. Denna projektor innehåller beståndsdelar under högspänning. Ändringar och/eller demontering av projektorn eller dess tillbehör kan leda till brand eller elektrisk stöt. Öppna aldrig höljet. Vänd dig till din återförsäljare för reparationer och rengöring av insidan. Utsätt inte projektorn för stötar eller slag. Om projektorn skulle falla och/eller gå sönder, kan detta leda till personskador och ett fortsatt bruk av den kan leda till brand eller elektrisk stöt. Om projektorn blir utsatt för stötar, ska du omedelbart stänga av strömbrytaren, koppla bort strömkontakten från strömuttaget och vända dig till din återförsäljare. Placera inte projektorn på en ostabil yta. Om projektorn skulle falla och/eller gå sönder, kan detta leda till personskador och ett fortsatt bruk av den kan leda till brand eller elektrisk stöt. Placera inte projektorn på en ostabil, lutande eller vibrerande yta, som till exempel en vinglig eller sned hylla. Blockera snurrhjulen om du placerar projektorn i en möbel med snurrhjul. Placera inte projektorn med sidan uppåt, med objektivet uppåt- eller nedåtvänt. Vid takinstallation, ska du vända dig till din återförsäljare före installation. Koppla bort kontakten från strömuttaget. Demontera inte apparaten. 2

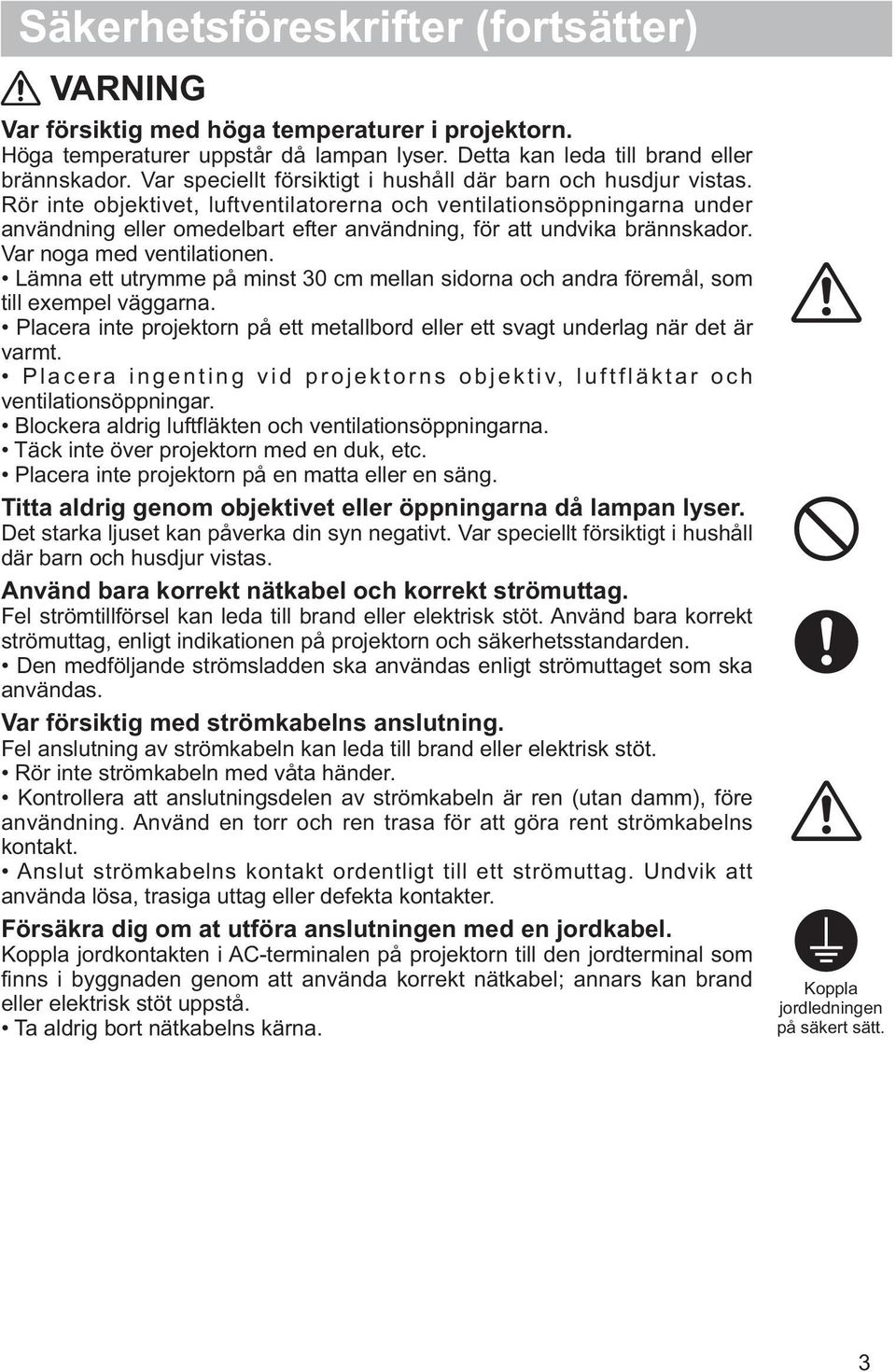

4 Säkerhetsföreskrifter (fortsätter) VARNING Var försiktig med höga temperaturer i projektorn. Höga temperaturer uppstår då lampan lyser. Detta kan leda till brand eller brännskador. Var speciellt försiktigt i hushåll där barn och husdjur vistas. Rör inte objektivet, luftventilatorerna och ventilationsöppningarna under användning eller omedelbart efter användning, för att undvika brännskador. Var noga med ventilationen. Lämna ett utrymme på minst 30 cm mellan sidorna och andra föremål, som till exempel väggarna. Placera inte projektorn på ett metallbord eller ett svagt underlag när det är varmt. Placera ingenting vid projektorns objektiv, luftfläktar och ventilationsöppningar. Blockera aldrig luftfläkten och ventilationsöppningarna. Täck inte över projektorn med en duk, etc. Placera inte projektorn på en matta eller en säng. Titta aldrig genom objektivet eller öppningarna då lampan lyser. Det starka ljuset kan påverka din syn negativt. Var speciellt försiktigt i hushåll där barn och husdjur vistas. Använd bara korrekt nätkabel och korrekt strömuttag. Fel strömtillförsel kan leda till brand eller elektrisk stöt. Använd bara korrekt strömuttag, enligt indikationen på projektorn och säkerhetsstandarden. Den medföljande strömsladden ska användas enligt strömuttaget som ska användas. Var försiktig med strömkabelns anslutning. Fel anslutning av strömkabeln kan leda till brand eller elektrisk stöt. Rör inte strömkabeln med våta händer. Kontrollera att anslutningsdelen av strömkabeln är ren (utan damm), före användning. Använd en torr och ren trasa för att göra rent strömkabelns kontakt. Anslut strömkabelns kontakt ordentligt till ett strömuttag. Undvik att använda lösa, trasiga uttag eller defekta kontakter. Försäkra dig om at utföra anslutningen med en jordkabel. Koppla jordkontakten i AC-terminalen på projektorn till den jordterminal som finns i byggnaden genom att använda korrekt nätkabel; annars kan brand eller elektrisk stöt uppstå. Ta aldrig bort nätkabelns kärna. Koppla jordledningen på säkert sätt. 3

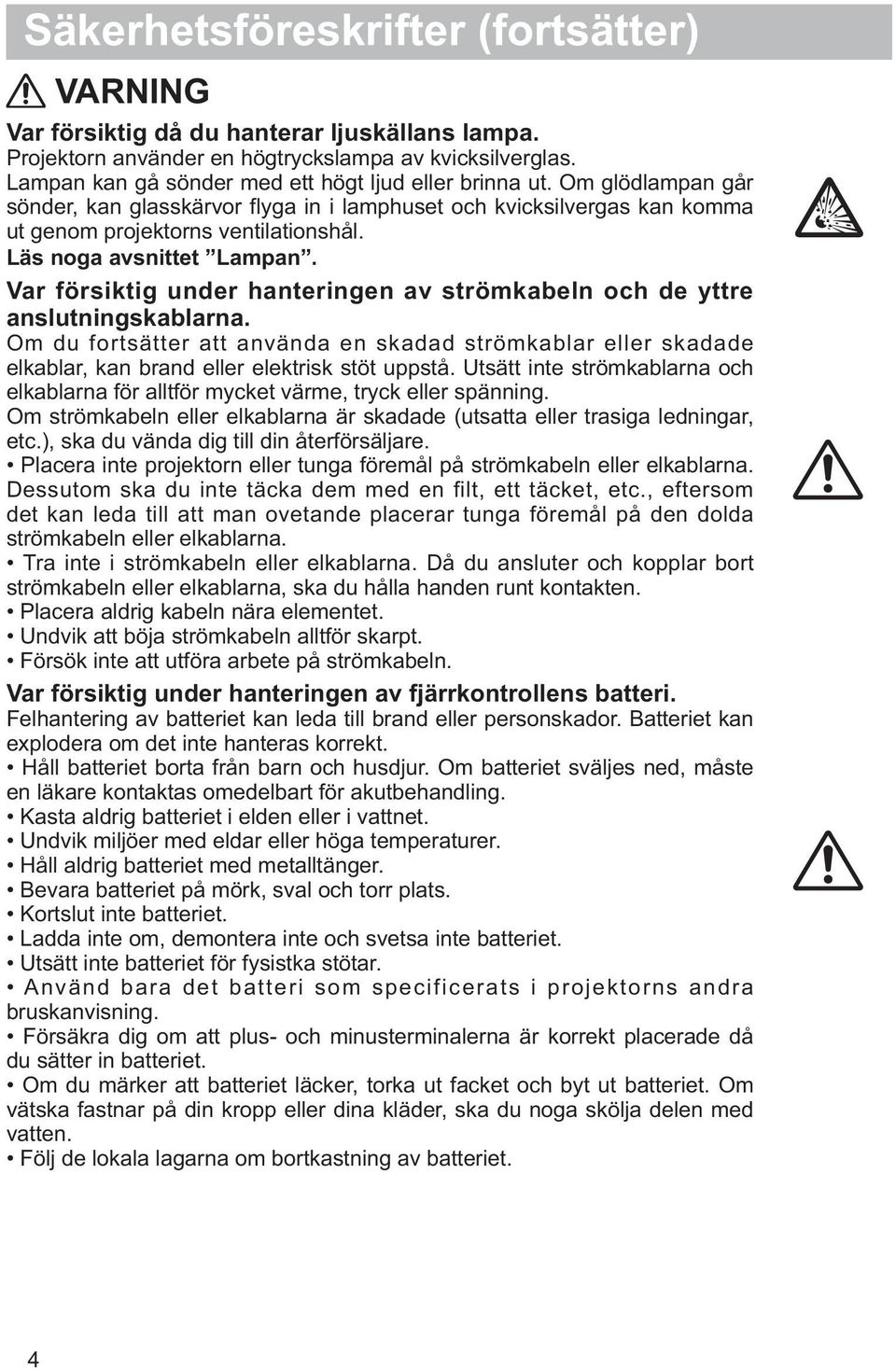

5 Säkerhetsföreskrifter (fortsätter) VARNING Var försiktig då du hanterar ljuskällans lampa. Projektorn använder en högtryckslampa av kvicksilverglas. Lampan kan gå sönder med ett högt ljud eller brinna ut. Om glödlampan går sönder, kan glasskärvor flyga in i lamphuset och kvicksilvergas kan komma ut genom projektorns ventilationshål. Läs noga avsnittet Lampan. Var försiktig under hanteringen av strömkabeln och de yttre anslutningskablarna. Om du fortsätter att använda en skadad strömkablar eller skadade elkablar, kan brand eller elektrisk stöt uppstå. Utsätt inte strömkablarna och elkablarna för alltför mycket värme, tryck eller spänning. Om strömkabeln eller elkablarna är skadade (utsatta eller trasiga ledningar, etc.), ska du vända dig till din återförsäljare. Placera inte projektorn eller tunga föremål på strömkabeln eller elkablarna. Dessutom ska du inte täcka dem med en filt, ett täcket, etc., eftersom det kan leda till att man ovetande placerar tunga föremål på den dolda strömkabeln eller elkablarna. Tra inte i strömkabeln eller elkablarna. Då du ansluter och kopplar bort strömkabeln eller elkablarna, ska du hålla handen runt kontakten. Placera aldrig kabeln nära elementet. Undvik att böja strömkabeln alltför skarpt. Försök inte att utföra arbete på strömkabeln. Var försiktig under hanteringen av fjärrkontrollens batteri. Felhantering av batteriet kan leda till brand eller personskador. Batteriet kan explodera om det inte hanteras korrekt. Håll batteriet borta från barn och husdjur. Om batteriet sväljes ned, måste en läkare kontaktas omedelbart för akutbehandling. Kasta aldrig batteriet i elden eller i vattnet. Undvik miljöer med eldar eller höga temperaturer. Håll aldrig batteriet med metalltänger. Bevara batteriet på mörk, sval och torr plats. Kortslut inte batteriet. Ladda inte om, demontera inte och svetsa inte batteriet. Utsätt inte batteriet för fysistka stötar. Använd bara det batteri som specificerats i projektorns andra bruskanvisning. Försäkra dig om att plus- och minusterminalerna är korrekt placerade då du sätter in batteriet. Om du märker att batteriet läcker, torka ut facket och byt ut batteriet. Om vätska fastnar på din kropp eller dina kläder, ska du noga skölja delen med vatten. Följ de lokala lagarna om bortkastning av batteriet. 4

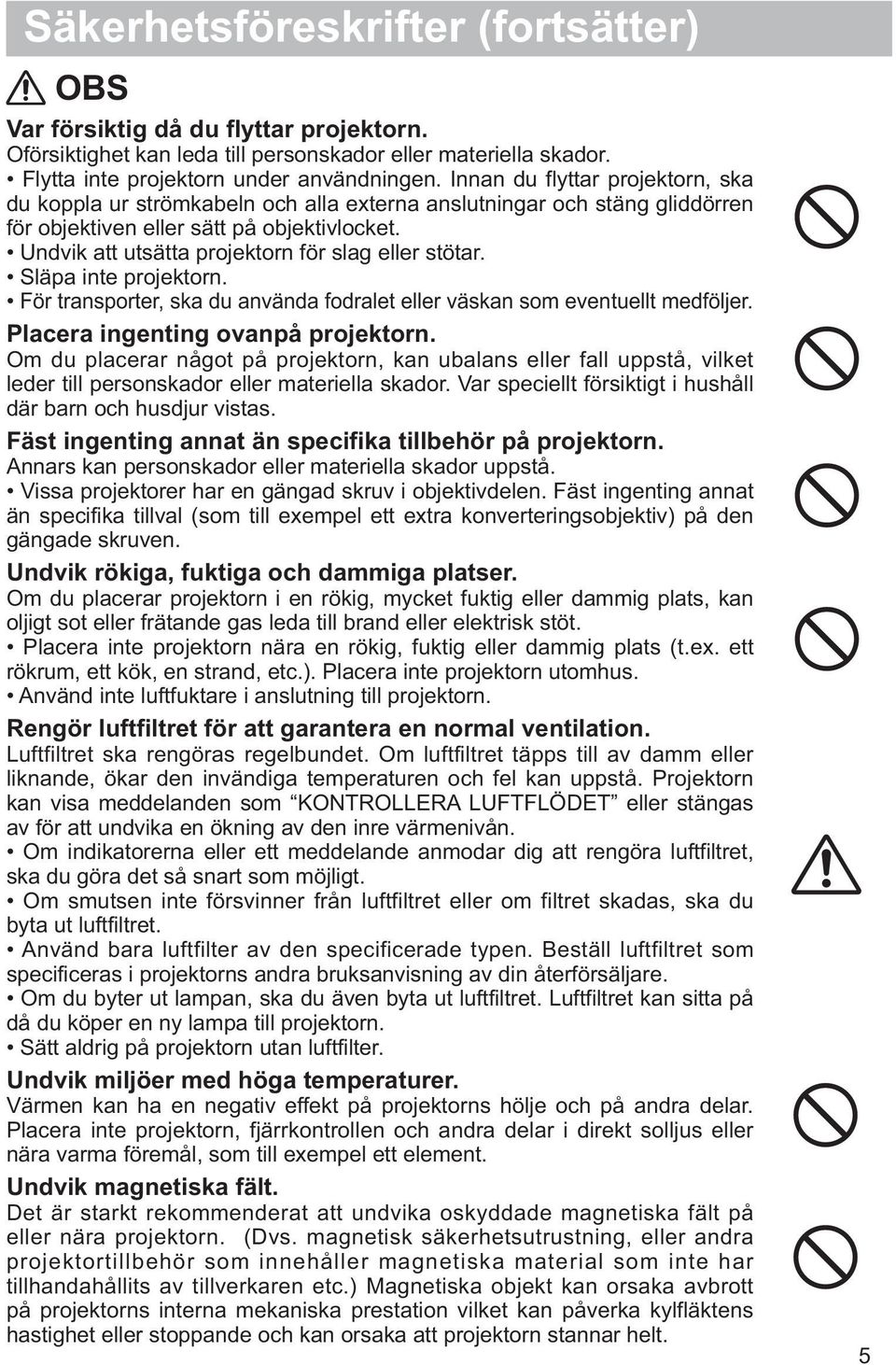

6 Säkerhetsföreskrifter (fortsätter) OBS Var försiktig då du flyttar projektorn. Oförsiktighet kan leda till personskador eller materiella skador. Flytta inte projektorn under användningen. Innan du flyttar projektorn, ska du koppla ur strömkabeln och alla externa anslutningar och stäng gliddörren för objektiven eller sätt på objektivlocket. Undvik att utsätta projektorn för slag eller stötar. Släpa inte projektorn. För transporter, ska du använda fodralet eller väskan som eventuellt medföljer. Placera ingenting ovanpå projektorn. Om du placerar något på projektorn, kan ubalans eller fall uppstå, vilket leder till personskador eller materiella skador. Var speciellt försiktigt i hushåll där barn och husdjur vistas. Fäst ingenting annat än specifika tillbehör på projektorn. Annars kan personskador eller materiella skador uppstå. Vissa projektorer har en gängad skruv i objektivdelen. Fäst ingenting annat än specifika tillval (som till exempel ett extra konverteringsobjektiv) på den gängade skruven. Undvik rökiga, fuktiga och dammiga platser. Om du placerar projektorn i en rökig, mycket fuktig eller dammig plats, kan oljigt sot eller frätande gas leda till brand eller elektrisk stöt. Placera inte projektorn nära en rökig, fuktig eller dammig plats (t.ex. ett rökrum, ett kök, en strand, etc.). Placera inte projektorn utomhus. Använd inte luftfuktare i anslutning till projektorn. Rengör luftfiltret för att garantera en normal ventilation. Luftfiltret ska rengöras regelbundet. Om luftfiltret täpps till av damm eller liknande, ökar den invändiga temperaturen och fel kan uppstå. Projektorn kan visa meddelanden som KONTROLLERA LUFTFLÖDET eller stängas av för att undvika en ökning av den inre värmenivån. Om indikatorerna eller ett meddelande anmodar dig att rengöra luftfiltret, ska du göra det så snart som möjligt. Om smutsen inte försvinner från luftfiltret eller om filtret skadas, ska du byta ut luftfiltret. Använd bara luftfilter av den specificerade typen. Beställ luftfiltret som specificeras i projektorns andra bruksanvisning av din återförsäljare. Om du byter ut lampan, ska du även byta ut luftfiltret. Luftfiltret kan sitta på då du köper en ny lampa till projektorn. Sätt aldrig på projektorn utan luftfilter. Undvik miljöer med höga temperaturer. Värmen kan ha en negativ effekt på projektorns hölje och på andra delar. Placera inte projektorn, fjärrkontrollen och andra delar i direkt solljus eller nära varma föremål, som till exempel ett element. Undvik magnetiska fält. Det är starkt rekommenderat att undvika oskyddade magnetiska fält på eller nära projektorn. (Dvs. magnetisk säkerhetsutrustning, eller andra projektortillbehör som innehåller magnetiska material som inte har tillhandahållits av tillverkaren etc.) Magnetiska objekt kan orsaka avbrott på projektorns interna mekaniska prestation vilket kan påverka kylfläktens hastighet eller stoppande och kan orsaka att projektorn stannar helt. 5

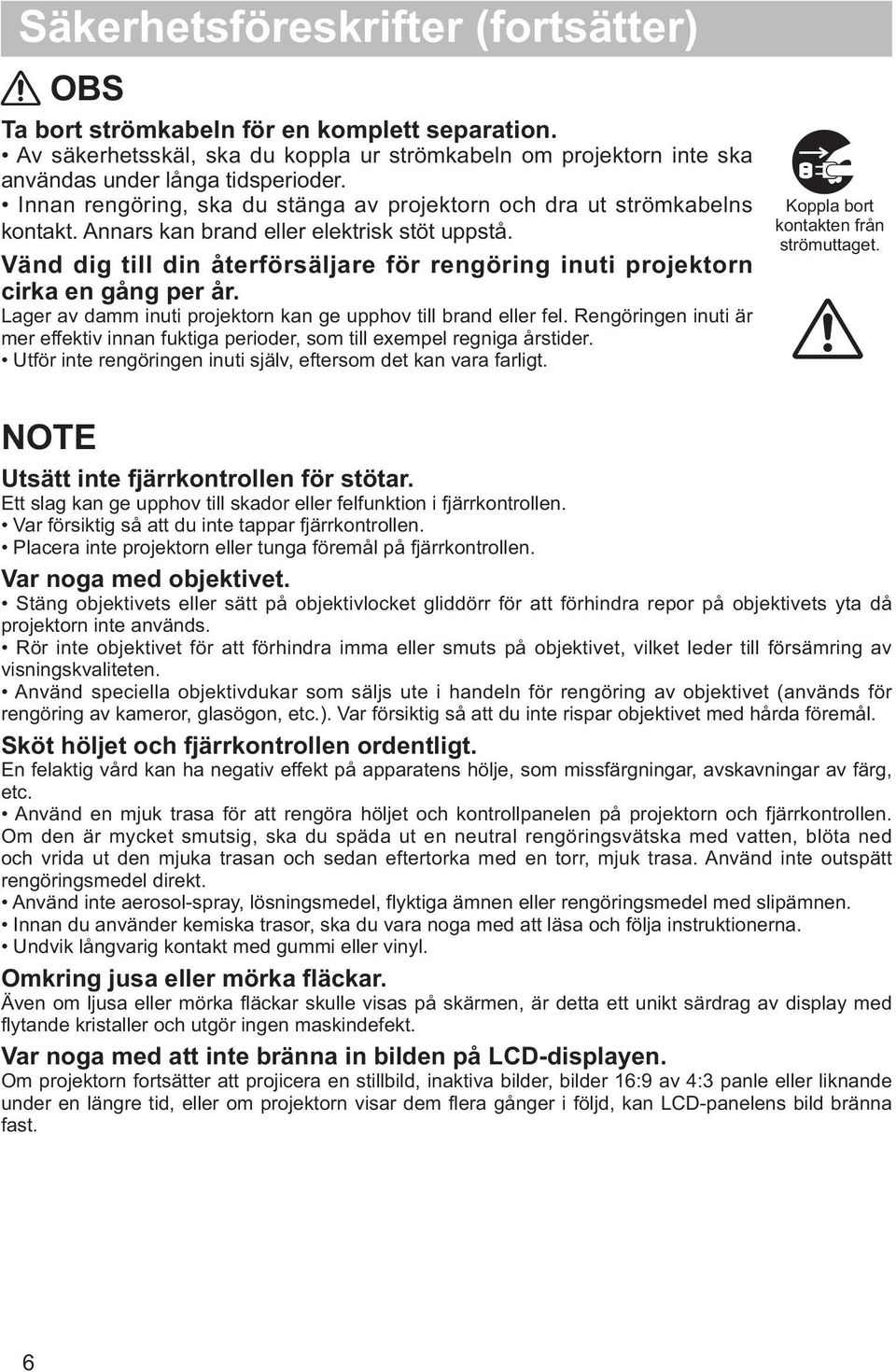

7 Säkerhetsföreskrifter (fortsätter) OBS Ta bort strömkabeln för en komplett separation. Av säkerhetsskäl, ska du koppla ur strömkabeln om projektorn inte ska användas under långa tidsperioder. Innan rengöring, ska du stänga av projektorn och dra ut strömkabelns kontakt. Annars kan brand eller elektrisk stöt uppstå. Vänd dig till din återförsäljare för rengöring inuti projektorn cirka en gång per år. Lager av damm inuti projektorn kan ge upphov till brand eller fel. Rengöringen inuti är mer effektiv innan fuktiga perioder, som till exempel regniga årstider. Utför inte rengöringen inuti själv, eftersom det kan vara farligt. Koppla bort kontakten från strömuttaget. NOTE Utsätt inte fjärrkontrollen för stötar. Ett slag kan ge upphov till skador eller felfunktion i fjärrkontrollen. Var försiktig så att du inte tappar fjärrkontrollen. Placera inte projektorn eller tunga föremål på fjärrkontrollen. Var noga med objektivet. Stäng objektivets eller sätt på objektivlocket gliddörr för att förhindra repor på objektivets yta då projektorn inte används. Rör inte objektivet för att förhindra imma eller smuts på objektivet, vilket leder till försämring av visningskvaliteten. Använd speciella objektivdukar som säljs ute i handeln för rengöring av objektivet (används för rengöring av kameror, glasögon, etc.). Var försiktig så att du inte rispar objektivet med hårda föremål. Sköt höljet och fjärrkontrollen ordentligt. En felaktig vård kan ha negativ effekt på apparatens hölje, som missfärgningar, avskavningar av färg, etc. Använd en mjuk trasa för att rengöra höljet och kontrollpanelen på projektorn och fjärrkontrollen. Om den är mycket smutsig, ska du späda ut en neutral rengöringsvätska med vatten, blöta ned och vrida ut den mjuka trasan och sedan eftertorka med en torr, mjuk trasa. Använd inte outspätt rengöringsmedel direkt. Använd inte aerosol-spray, lösningsmedel, flyktiga ämnen eller rengöringsmedel med slipämnen. Innan du använder kemiska trasor, ska du vara noga med att läsa och följa instruktionerna. Undvik långvarig kontakt med gummi eller vinyl. Omkring jusa eller mörka fläckar. Även om ljusa eller mörka fläckar skulle visas på skärmen, är detta ett unikt särdrag av display med flytande kristaller och utgör ingen maskindefekt. Var noga med att inte bränna in bilden på LCD-displayen. Om projektorn fortsätter att projicera en stillbild, inaktiva bilder, bilder 16:9 av 4:3 panle eller liknande under en längre tid, eller om projektorn visar dem flera gånger i följd, kan LCD-panelens bild bränna fast. 6

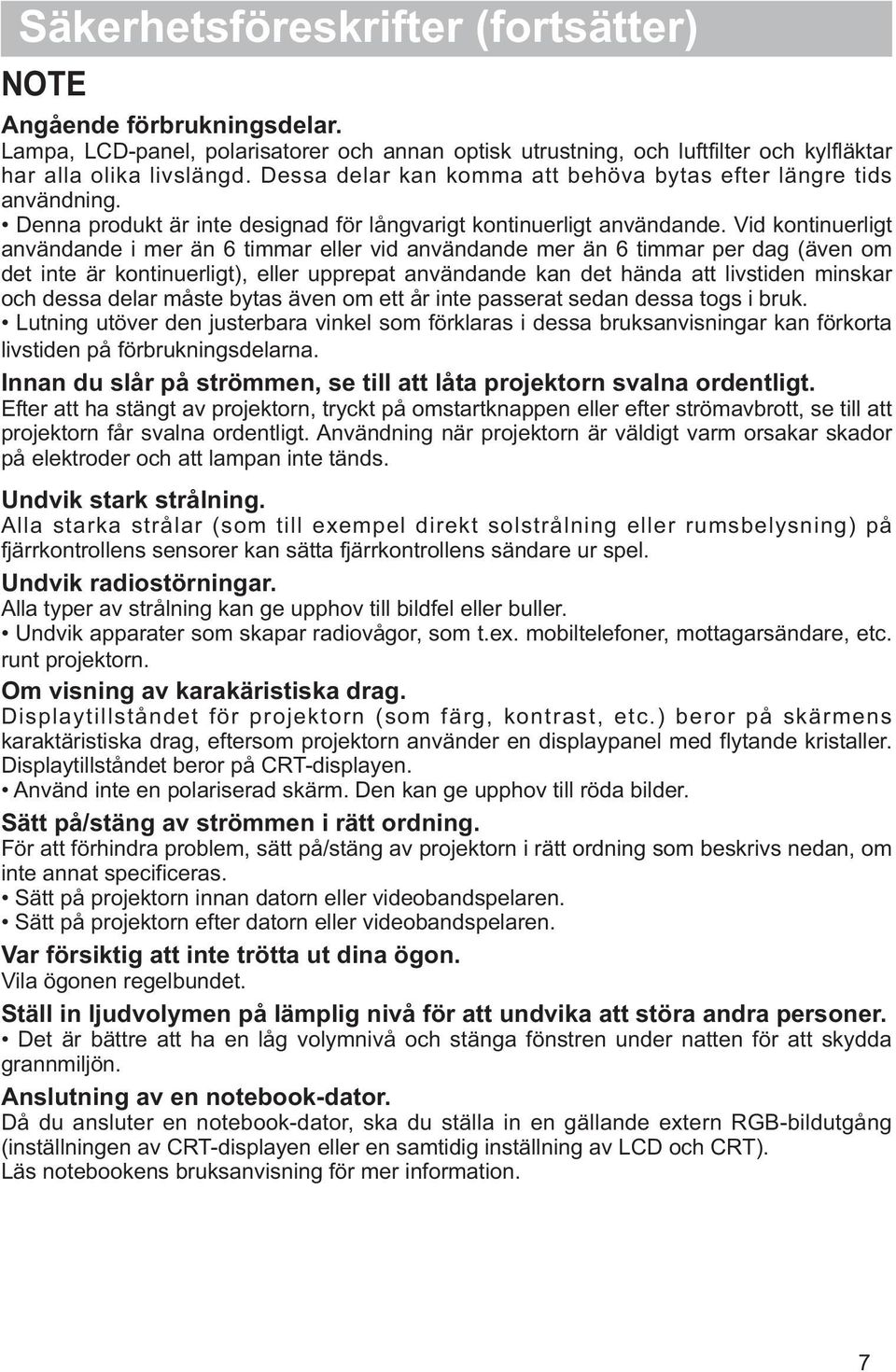

8 Säkerhetsföreskrifter (fortsätter) NOTE Angående förbrukningsdelar. Lampa, LCD-panel, polarisatorer och annan optisk utrustning, och luftfilter och kylfläktar har alla olika livslängd. Dessa delar kan komma att behöva bytas efter längre tids användning. Denna produkt är inte designad för långvarigt kontinuerligt användande. Vid kontinuerligt användande i mer än 6 timmar eller vid användande mer än 6 timmar per dag (även om det inte är kontinuerligt), eller upprepat användande kan det hända att livstiden minskar och dessa delar måste bytas även om ett år inte passerat sedan dessa togs i bruk. Lutning utöver den justerbara vinkel som förklaras i dessa bruksanvisningar kan förkorta livstiden på förbrukningsdelarna. Innan du slår på strömmen, se till att låta projektorn svalna ordentligt. Efter att ha stängt av projektorn, tryckt på omstartknappen eller efter strömavbrott, se till att projektorn får svalna ordentligt. Användning när projektorn är väldigt varm orsakar skador på elektroder och att lampan inte tänds. Undvik stark strålning. Alla starka strålar (som till exempel direkt solstrålning eller rumsbelysning) på fjärrkontrollens sensorer kan sätta fjärrkontrollens sändare ur spel. Undvik radiostörningar. Alla typer av strålning kan ge upphov till bildfel eller buller. Undvik apparater som skapar radiovågor, som t.ex. mobiltelefoner, mottagarsändare, etc. runt projektorn. Om visning av karakäristiska drag. Displaytillståndet för projektorn (som färg, kontrast, etc.) beror på skärmens karaktäristiska drag, eftersom projektorn använder en displaypanel med flytande kristaller. Displaytillståndet beror på CRT-displayen. Använd inte en polariserad skärm. Den kan ge upphov till röda bilder. Sätt på/stäng av strömmen i rätt ordning. För att förhindra problem, sätt på/stäng av projektorn i rätt ordning som beskrivs nedan, om inte annat specificeras. Sätt på projektorn innan datorn eller videobandspelaren. Sätt på projektorn efter datorn eller videobandspelaren. Var försiktig att inte trötta ut dina ögon. Vila ögonen regelbundet. Ställ in ljudvolymen på lämplig nivå för att undvika att störa andra personer. Det är bättre att ha en låg volymnivå och stänga fönstren under natten för att skydda grannmiljön. Anslutning av en notebook-dator. Då du ansluter en notebook-dator, ska du ställa in en gällande extern RGB-bildutgång (inställningen av CRT-displayen eller en samtidig inställning av LCD och CRT). Läs notebookens bruksanvisning för mer information. 7

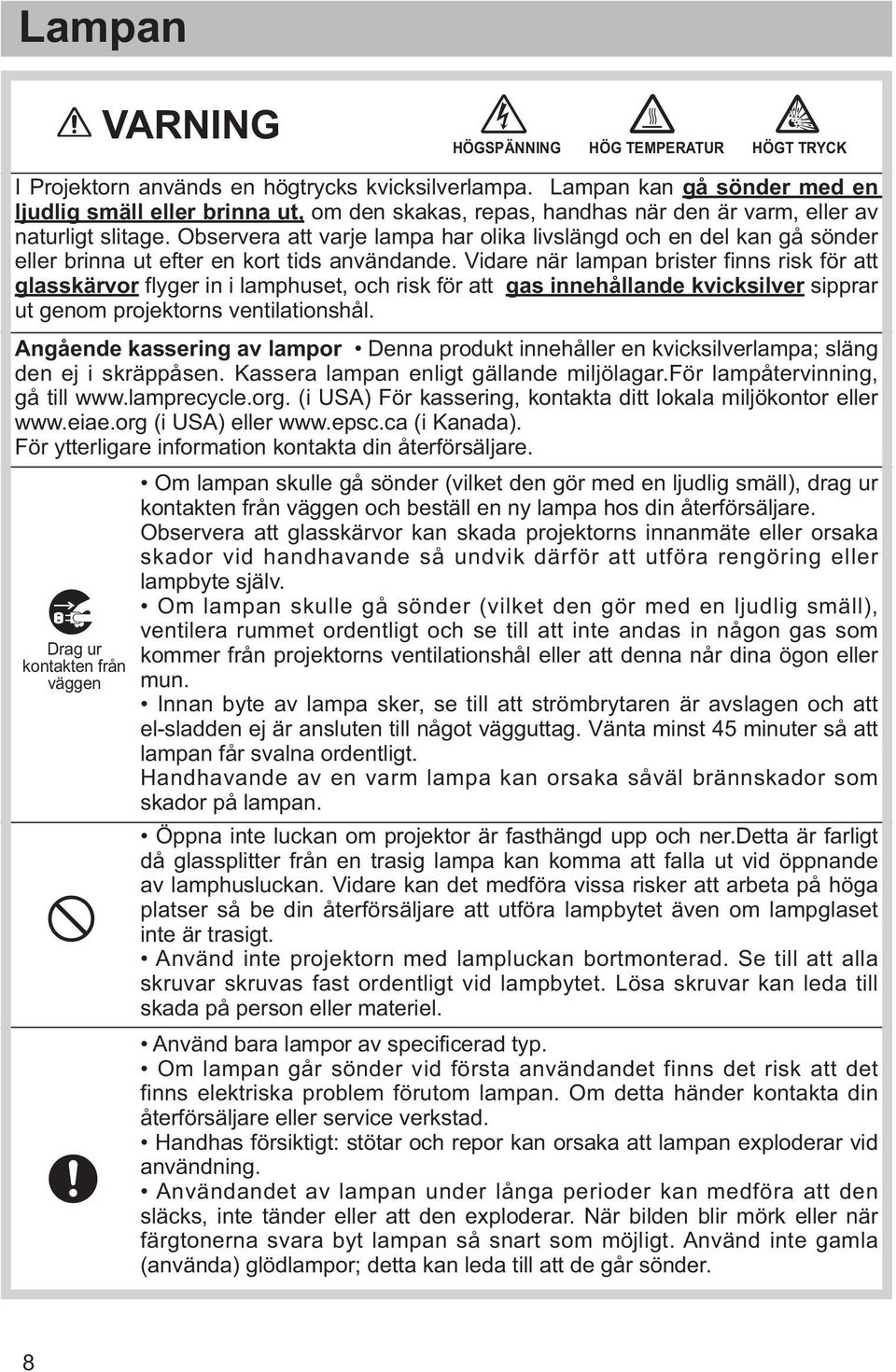

9 Lampan VARNING HÖGSPÄNNING HÖG TEMPERATUR HÖGT TRYCK I Projektorn används en högtrycks kvicksilverlampa. Lampan kan gå sönder med en ljudlig smäll eller brinna ut, om den skakas, repas, handhas när den är varm, eller av naturligt slitage. Observera att varje lampa har olika livslängd och en del kan gå sönder eller brinna ut efter en kort tids användande. Vidare när lampan brister finns risk för att glasskärvor flyger in i lamphuset, och risk för att gas innehållande kvicksilver sipprar ut genom projektorns ventilationshål. Angående kassering av lampor Denna produkt innehåller en kvicksilverlampa; släng den ej i skräppåsen. Kassera lampan enligt gällande miljölagar.för lampåtervinning, gå till (i USA) För kassering, kontakta ditt lokala miljökontor eller (i USA) eller (i Kanada). För ytterligare information kontakta din återförsäljare. Drag ur kontakten från väggen Om lampan skulle gå sönder (vilket den gör med en ljudlig smäll), drag ur kontakten från väggen och beställ en ny lampa hos din återförsäljare. Observera att glasskärvor kan skada projektorns innanmäte eller orsaka skador vid handhavande så undvik därför att utföra rengöring eller lampbyte själv. Om lampan skulle gå sönder (vilket den gör med en ljudlig smäll), ventilera rummet ordentligt och se till att inte andas in någon gas som kommer från projektorns ventilationshål eller att denna når dina ögon eller mun. Innan byte av lampa sker, se till att strömbrytaren är avslagen och att el-sladden ej är ansluten till något vägguttag. Vänta minst 45 minuter så att lampan får svalna ordentligt. Handhavande av en varm lampa kan orsaka såväl brännskador som skador på lampan. Öppna inte luckan om projektor är fasthängd upp och ner.detta är farligt då glassplitter från en trasig lampa kan komma att falla ut vid öppnande av lamphusluckan. Vidare kan det medföra vissa risker att arbeta på höga platser så be din återförsäljare att utföra lampbytet även om lampglaset inte är trasigt. Använd inte projektorn med lampluckan bortmonterad. Se till att alla skruvar skruvas fast ordentligt vid lampbytet. Lösa skruvar kan leda till skada på person eller materiel. Använd bara lampor av specificerad typ. Om lampan går sönder vid första användandet finns det risk att det finns elektriska problem förutom lampan. Om detta händer kontakta din återförsäljare eller service verkstad. Handhas försiktigt: stötar och repor kan orsaka att lampan exploderar vid användning. Användandet av lampan under långa perioder kan medföra att den släcks, inte tänder eller att den exploderar. När bilden blir mörk eller när färgtonerna svara byt lampan så snart som möjligt. Använd inte gamla (använda) glödlampor; detta kan leda till att de går sönder. 8

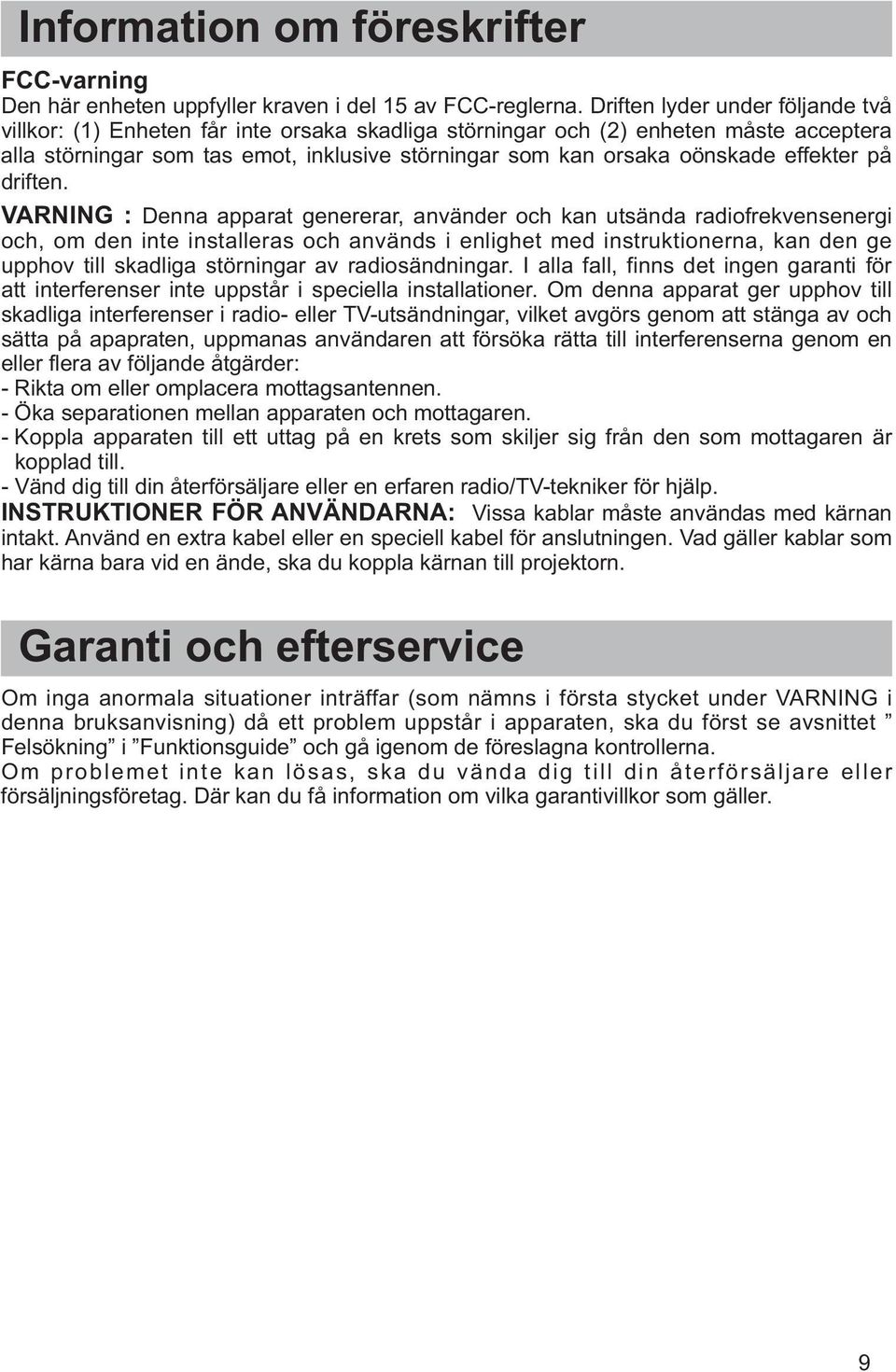

10 Information om föreskrifter FCC-varning Den här enheten uppfyller kraven i del 15 av FCC-reglerna. Driften lyder under följande två villkor: (1) Enheten får inte orsaka skadliga störningar och (2) enheten måste acceptera alla störningar som tas emot, inklusive störningar som kan orsaka oönskade effekter på driften. VARNING : Denna apparat genererar, använder och kan utsända radiofrekvensenergi och, om den inte installeras och används i enlighet med instruktionerna, kan den ge upphov till skadliga störningar av radiosändningar. I alla fall, finns det ingen garanti för att interferenser inte uppstår i speciella installationer. Om denna apparat ger upphov till skadliga interferenser i radio- eller TV-utsändningar, vilket avgörs genom att stänga av och sätta på apapraten, uppmanas användaren att försöka rätta till interferenserna genom en eller flera av följande åtgärder: - Rikta om eller omplacera mottagsantennen. - Öka separationen mellan apparaten och mottagaren. - Koppla apparaten till ett uttag på en krets som skiljer sig från den som mottagaren är kopplad till. - Vänd dig till din återförsäljare eller en erfaren radio/tv-tekniker för hjälp. INSTRUKTIONER FÖR ANVÄNDARNA: Vissa kablar måste användas med kärnan intakt. Använd en extra kabel eller en speciell kabel för anslutningen. Vad gäller kablar som har kärna bara vid en ände, ska du koppla kärnan till projektorn. Garanti och efterservice Om inga anormala situationer inträffar (som nämns i första stycket under VARNING i denna bruksanvisning) då ett problem uppstår i apparaten, ska du först se avsnittet Felsökning i Funktionsguide och gå igenom de föreslagna kontrollerna. Om problemet inte kan lösas, ska du vända dig till din återförsäljare eller försäljningsföretag. Där kan du få information om vilka garantivillkor som gäller. 9

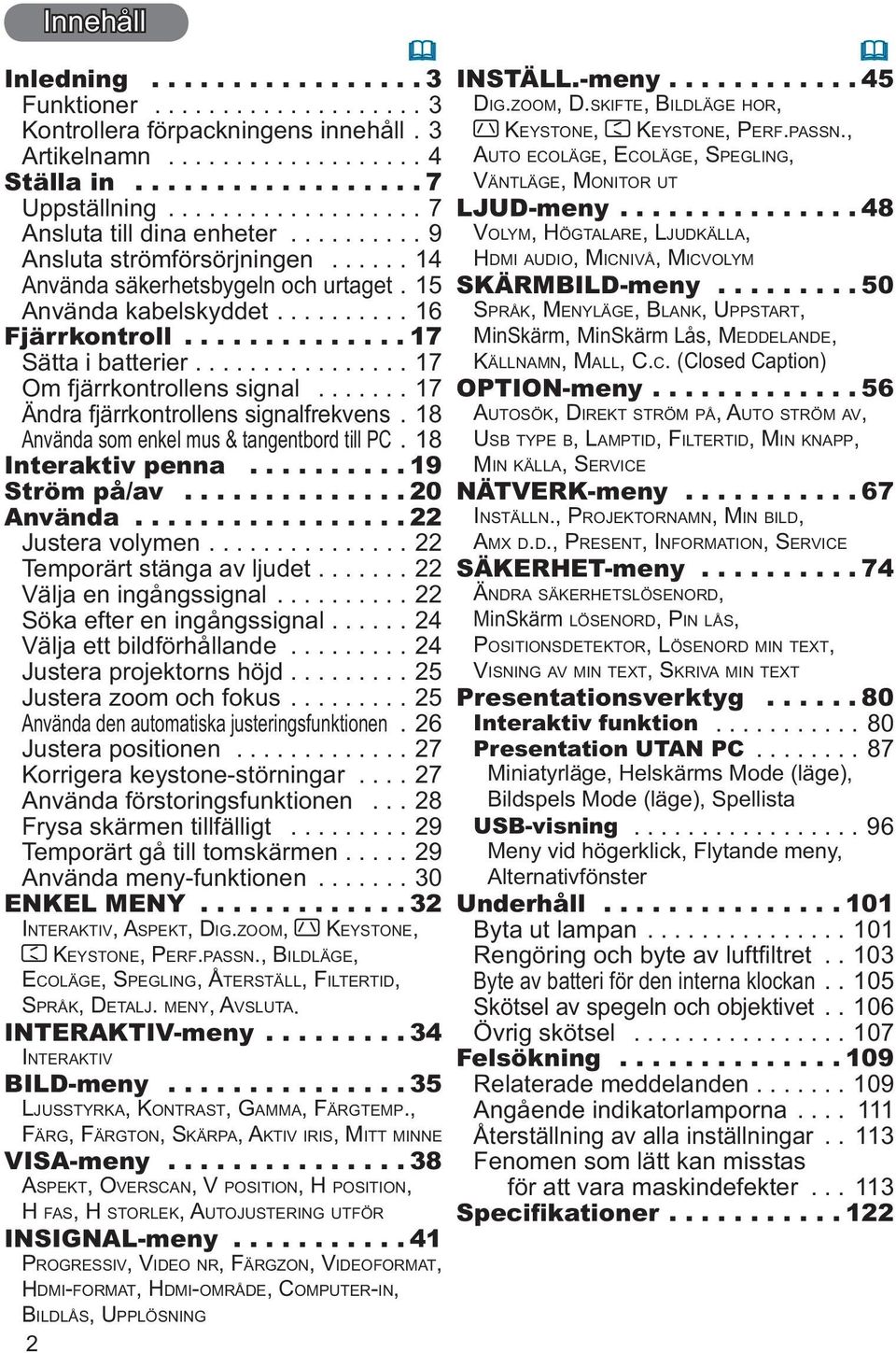

11 Innehåll Inledning Funktioner Kontrollera förpackningens innehåll. 3 Artikelnamn Ställa in....7 Uppställning...7 Ansluta till dina enheter Ansluta strömförsörjningen Använda säkerhetsbygeln och urtaget. 15 Använda kabelskyddet...16 Fjärrkontroll...17 Sätta i batterier...17 Om fjärrkontrollens signal Ändra fjärrkontrollens signalfrekvens.18 Använda som enkel mus & tangentbord till PC.18 Interaktiv penna Ström på/av Använda...22 Justera volymen...22 Temporärt stänga av ljudet...22 Välja en ingångssignal...22 Söka efter en ingångssignal...24 Välja ett bildförhållande Justera projektorns höjd...25 Justera zoom och fokus...25 Använda den automatiska justeringsfunktionen.26 Justera positionen Korrigera keystone-störningar Använda förstoringsfunktionen Frysa skärmen tillfälligt Temporärt gå till tomskärmen...29 Använda meny-funktionen...30 ENKEL MENY...32 INTERAKTIV, ASPEKT, DIG.ZOOM, KEYSTONE, KEYSTONE, PERF.PASSN., BILDLÄGE, ECOLÄGE, SPEGLING, ÅTERSTÄLL, FILTERTID, SPRÅK, DETALJ. MENY, AVSLUTA. INTERAKTIV-meny...34 INTERAKTIV BILD-meny LJUSSTYRKA, KONTRAST, GAMMA, FÄRGTEMP., FÄRG, FÄRGTON, SKÄRPA, AKTIV IRIS, MITT MINNE VISA-meny ASPEKT, OVERSCAN, V POSITION, H POSITION, H FAS, H STORLEK, AUTOJUSTERING UTFÖR INSIGNAL-meny...41 PROGRESSIV, VIDEO NR, FÄRGZON, VIDEOFORMAT, HDMI-FORMAT, HDMI-OMRÅDE, COMPUTER-IN, BILDLÅS, UPPLÖSNING 2 INSTÄLL.-meny...45 DIG.ZOOM, D.SKIFTE, BILDLÄGE HOR, KEYSTONE, KEYSTONE, PERF.PASSN., AUTO ECOLÄGE, ECOLÄGE, SPEGLING, VÄNTLÄGE, MONITOR UT LJUD-meny VOLYM, HÖGTALARE, LJUDKÄLLA, HDMI AUDIO, MICNIVÅ, MICVOLYM SKÄRMBILD-meny SPRÅK, MENYLÄGE, BLANK, UPPSTART, MinSkärm, MinSkärm Lås, MEDDELANDE, KÄLLNAMN, MALL, C.C. (Closed Caption) OPTION-meny AUTOSÖK, DIREKT STRÖM PÅ, AUTO STRÖM AV, USB TYPE B, LAMPTID, FILTERTID, MIN KNAPP, MIN KÄLLA, SERVICE NÄTVERK-meny INSTÄLLN., PROJEKTORNAMN, MIN BILD, AMX D.D., PRESENT, INFORMATION, SERVICE SÄKERHET-meny ÄNDRA SÄKERHETSLÖSENORD, MinSkärm LÖSENORD, PIN LÅS, POSITIONSDETEKTOR, LÖSENORD MIN TEXT, VISNING AV MIN TEXT, SKRIVA MIN TEXT Presentationsverktyg Interaktiv funktion...80 Presentation UTAN PC...87 Miniatyrläge, Helskärms Mode (läge), Bildspels Mode (läge), Spellista USB-visning...96 Meny vid högerklick, Flytande meny, Alternativfönster Underhåll Byta ut lampan Rengöring och byte av luftfiltret Byte av batteri för den interna klockan Skötsel av spegeln och objektivet Övrig skötsel Felsökning Relaterade meddelanden Angående indikatorlamporna Återställning av alla inställningar Fenomen som lätt kan misstas för att vara maskindefekter Specifikationer

12 Inledning Inledning Funktioner Projektorn erbjuder dig ett brett användande av följande funktioner. Det unika lins- och spegelsystemet möjliggör extremt kort projiceringsavstånd, som ger dig mer valfrihet i användandet. Den motordrivna objektivluckan gör projektorn mycket lätt att använda. Det systemet med dubbla lager filter beräknas hålla längre och ger dig mindre besvär med underhåll. HDMI-porten stödjer olika bildutrustningar som har ett digitalt gränssnitt föratt ge klarare bilder på en skärm. Denna projektor kan kontrolleras och övervakas via en LAN-anslutning. Den här projektorns nätverk stödjer PJLink TM -normen. Med den Interaktiva penna som medföljer projektorn kan man skriva eller rita direkt på de projicerade bilderna. Man kan även styra den anslutna datorn via skärmen, på samma sätt som man använder en mus. PJLink TM är en förenad norm för drift och kontroll av dataprojektorer. PJLink TM möjliggör central kontroll av projektorer tillverkade av olika säljare och projektorer som kan skötas av en kontrollör. Utrustning som är kompatibel med PJLink TM kan skötas och kontrolleras när som helst och var som helst, oavsett tillverkare. För kontroll av PJLink TM, se "Technical" (Bruksanvisning (teknisk)). Specifikationer för PJLink TM hittar du på webbsidan för Japan Business Machine and Information System Industries Association. URL: (per juni 2011) Kontrollera förpackningens innehåll Se avsnittet Innehållet i Kartongen i Bruksanvisningens (koncis) vilket är en handbok. Artiklarna som visas där bör medfölja din projektor. Vänd dig omedelbart till din återförsäljare om något skulle fattas. NOTERA Behåll originalemballaget för framtida förflyttning. Se till att du använder originalemballaget när du flyttar projektorn. Var särskilt försiktig med linsen. 3

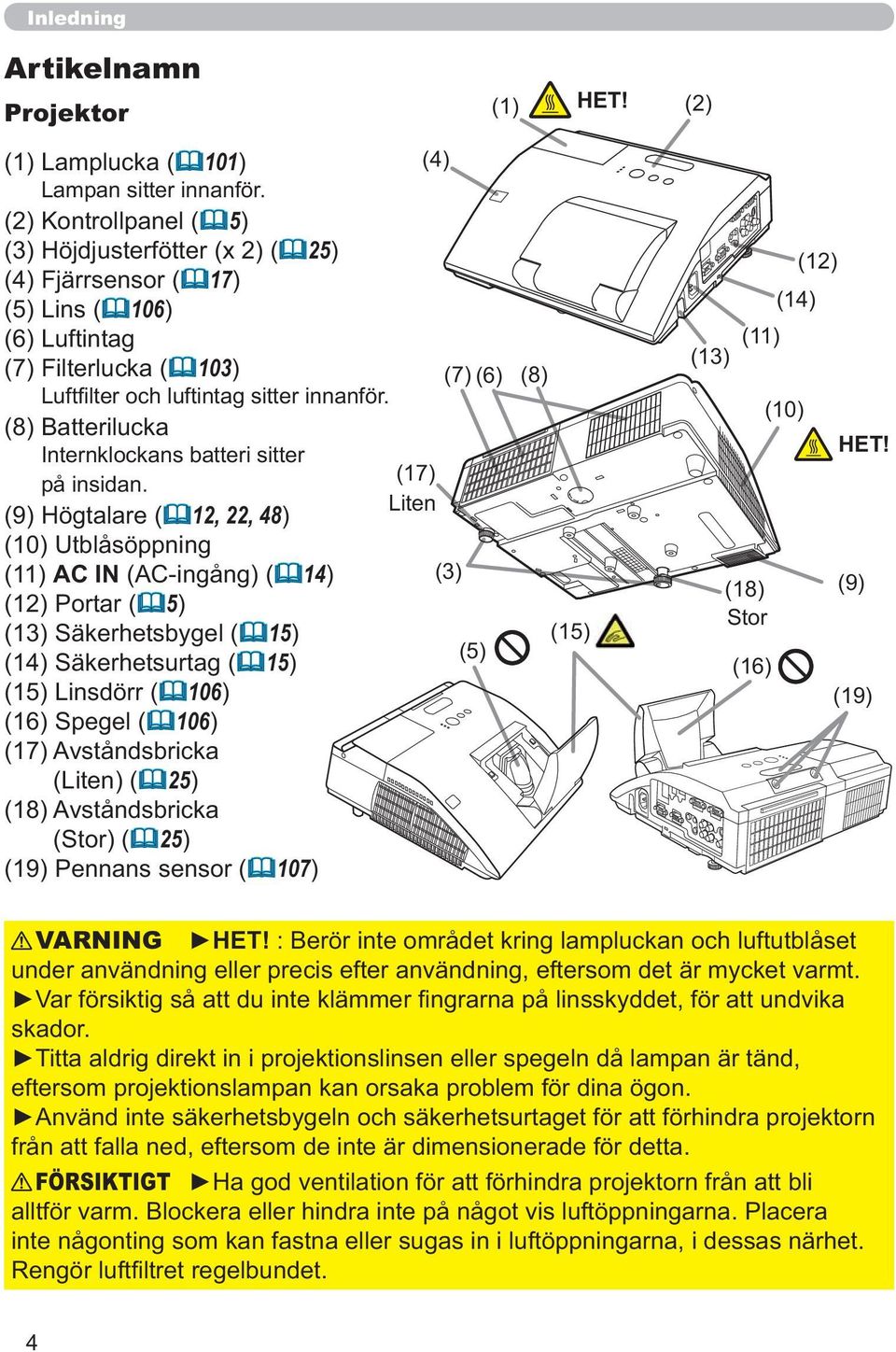

13 Inledning Artikelnamn Projektor (1) HET! (2) (1) Lamplucka ( 101) (4) Lampan sitter innanför. (2) Kontrollpanel ( 5) (3) Höjdjusterfötter (x 2) ( 25) (4) Fjärrsensor ( 17) (5) Lins ( 106) (6) Luftintag (7) Filterlucka ( 103) (7) (6) Luftfilter och luftintag sitter innanför. (8) Batterilucka Internklockans batteri sitter på insidan. (17) Liten (9) Högtalare ( 12, 22, 48) (10) Utblåsöppning (11) AC IN (AC-ingång) ( 14) (3) (12) Portar ( 5) (13) Säkerhetsbygel ( 15) (5) (14) Säkerhetsurtag ( 15) (15) Linsdörr ( 106) (16) Spegel ( 106) (17) Avståndsbricka (Liten) ( 25) (18) Avståndsbricka (Stor) ( 25) (19) Pennans sensor ( 107) (8) (15) (12) (14) (11) (13) (10) HET! (18) (9) Stor (16) (19) VARNING HET! : Berör inte området kring lampluckan och luftutblåset under användning eller precis efter användning, eftersom det är mycket varmt. Var försiktig så att du inte klämmer fingrarna på linsskyddet, för att undvika skador. Titta aldrig direkt in i projektionslinsen eller spegeln då lampan är tänd, eftersom projektionslampan kan orsaka problem för dina ögon. Använd inte säkerhetsbygeln och säkerhetsurtaget för att förhindra projektorn från att falla ned, eftersom de inte är dimensionerade för detta. FÖRSIKTIGT Ha god ventilation för att förhindra projektorn från att bli alltför varm. Blockera eller hindra inte på något vis luftöppningarna. Placera inte någonting som kan fastna eller sugas in i luftöppningarna, i dessas närhet. Rengör luftfiltret regelbundet. 4

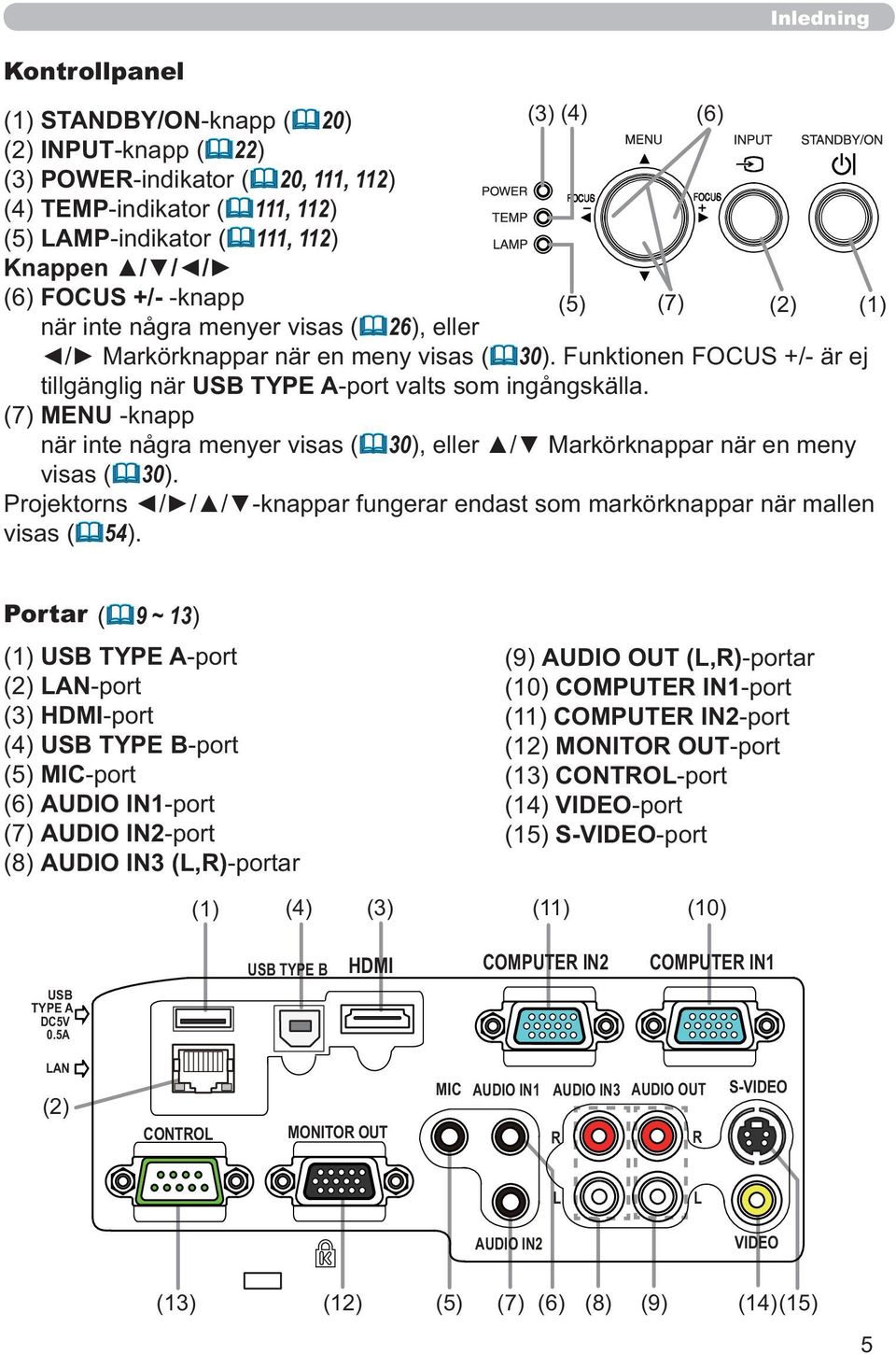

14 Inledning Kontrollpanel (1) STANDBY/ON-knapp ( 20) (2) INPUT-knapp ( 22) (3) POWER-indikator ( 20, 111, 112) (4) TEMP-indikator ( 111, 112) (5) LAMP-indikator ( 111, 112) Knappen / / / (3) (4) (6) (6) FOCUS +/- -knapp när inte några menyer visas ( 26), eller (5) (7) (2) (1) / Markörknappar när en meny visas ( 30). Funktionen FOCUS +/- är ej tillgänglig när USB TYPE A-port valts som ingångskälla. (7) MENU -knapp när inte några menyer visas ( 30), eller / Markörknappar när en meny visas ( 30). Projektorns / / / -knappar fungerar endast som markörknappar när mallen visas ( 54). Portar ( 9 ~ 13) (1) USB TYPE A-port (2) LAN-port (3) HDMI-port (4) USB TYPE B-port (5) MIC-port (6) AUDIO IN1-port (7) AUDIO IN2-port (8) AUDIO IN3 (L,R)-portar (1) (4) (3) (11) (9) AUDIO OUT (L,R)-portar (10) COMPUTER IN1-port (11) COMPUTER IN2-port (12) MONITOR OUT-port (13) CONTROL-port (14) VIDEO-port (15) S-VIDEO-port (10) USB TYPE B HDMI COMPUTER IN2 COMPUTER IN1 USB TYPE A DC5V 0.5A LAN (2) CONTROL MONITOR OUT MIC AUDIO IN1 AUDIO IN3 R AUDIO OUT R S-VIDEO L L AUDIO IN2 VIDEO (13) (12) (5) (7) (6) (8) (9) (14)(15) 5

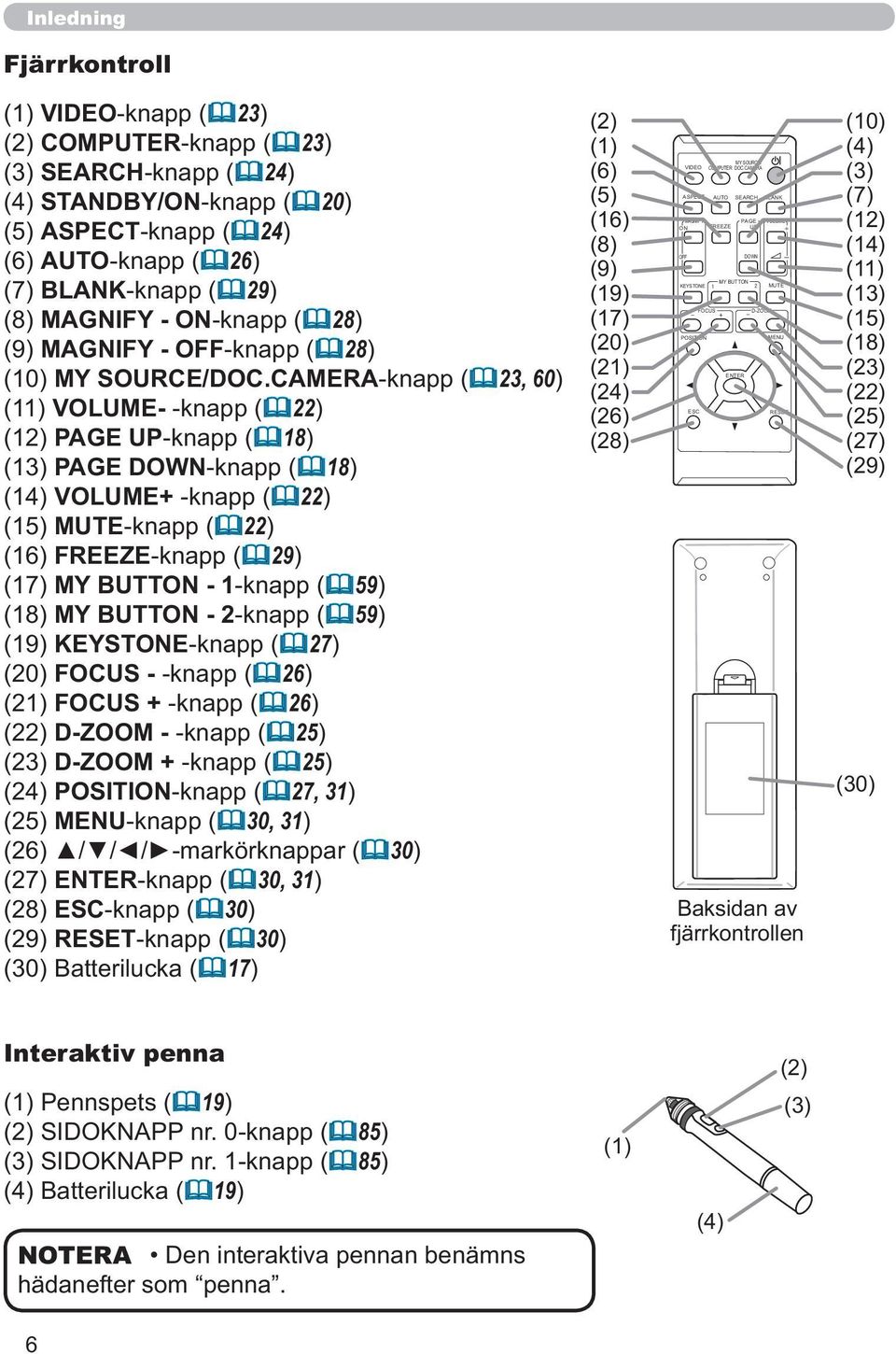

15 Inledning Fjärrkontroll (1) VIDEO-knapp ( 23) (2) COMPUTER-knapp ( 23) (3) SEARCH-knapp ( 24) (4) STANDBY/ON-knapp ( 20) (5) ASPECT-knapp ( 24) (6) AUTO-knapp ( 26) (7) BLANK-knapp ( 29) (8) MAGNIFY - ON-knapp ( 28) (9) MAGNIFY - OFF-knapp ( 28) (10) MY SOURCE/DOC.CAMERA-knapp ( 23, 60) (11) VOLUME- -knapp ( 22) (12) PAGE UP-knapp ( 18) (13) PAGE DOWN-knapp ( 18) (14) VOLUME+ -knapp ( 22) (15) MUTE-knapp ( 22) (16) FREEZE-knapp ( 29) (17) MY BUTTON - 1-knapp ( 59) (18) MY BUTTON - 2-knapp ( 59) (19) KEYSTONE-knapp ( 27) (20) FOCUS - -knapp ( 26) (21) FOCUS + -knapp ( 26) (22) D-ZOOM - -knapp ( 25) (23) D-ZOOM + -knapp ( 25) (24) POSITION-knapp ( 27, 31) (25) MENU-knapp ( 30, 31) (26) / / / -markörknappar ( 30) (27) ENTER-knapp ( 30, 31) (28) ESC-knapp ( 30) (29) RESET-knapp ( 30) (30) Batterilucka ( 17) (2) (1) (6) (5) (16) (8) (9) (19) (17) (20) (21) (24) (26) (28) VIDEO KEYSTONE MY SOURCE/ DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY ON OFF POSITION ESC COMPUTER FREEZE FOCUS MY BUTTON ENTER PAGE UP DOWN VOLUME MUTE MENU RESET Baksidan av fjärrkontrollen D-ZOOM (10) (4) (3) (7) (12) (14) (11) (13) (15) (18) (23) (22) (25) (27) (29) (30) Interaktiv penna (1) Pennspets ( 19) (2) SIDOKNAPP nr. 0-knapp ( 85) (3) SIDOKNAPP nr. 1-knapp ( 85) (4) Batterilucka ( 19) NOTERA Den interaktiva pennan benämns hädanefter som penna. (1) (4) (2) (3) 6

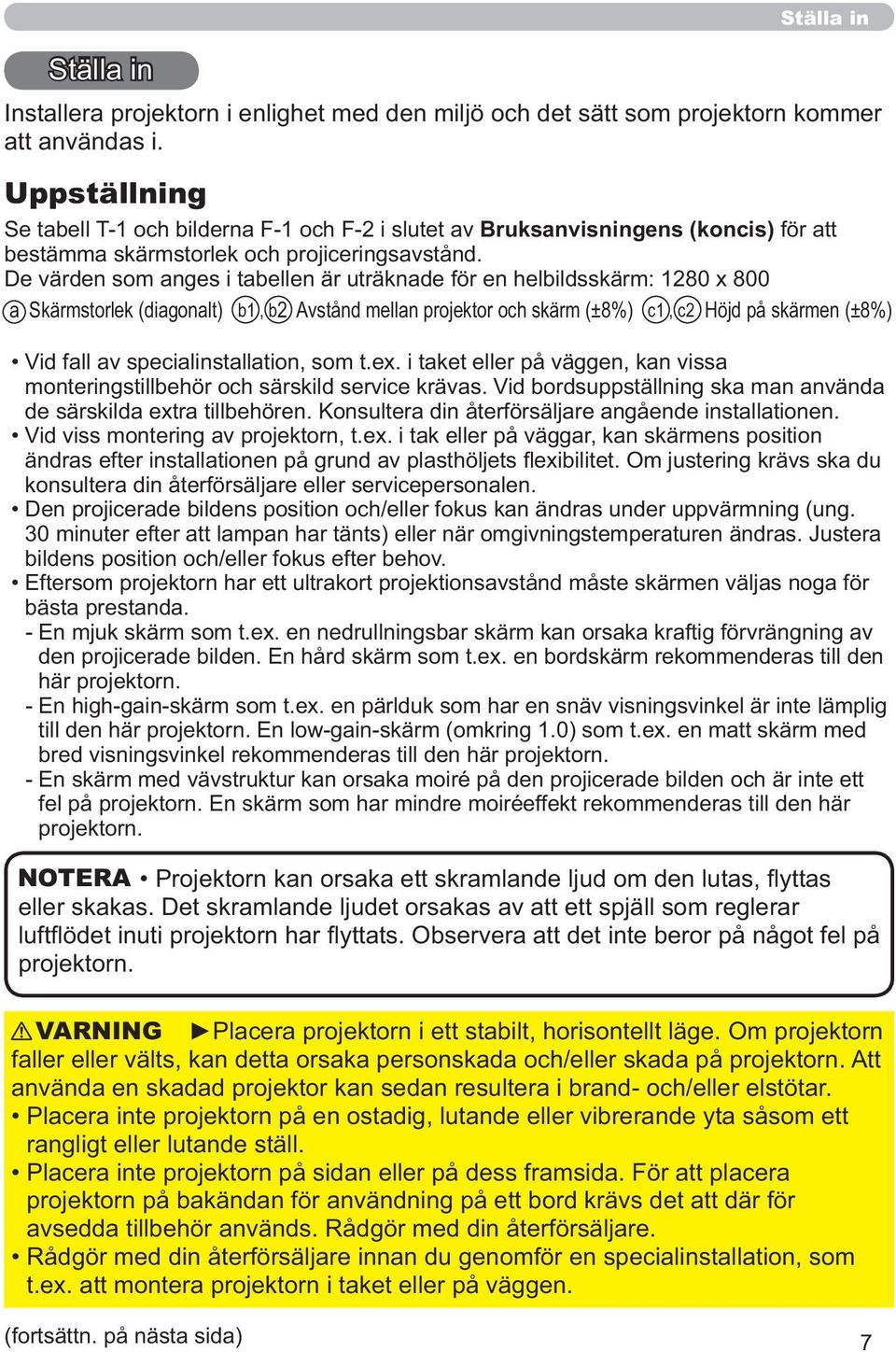

16 Ställa in Ställa in Installera projektorn i enlighet med den miljö och det sätt som projektorn kommer att användas i. Uppställning Se tabell T-1 och bilderna F-1 och F-2 i slutet av Bruksanvisningens (koncis) för att bestämma skärmstorlek och projiceringsavstånd. De värden som anges i tabellen är uträknade för en helbildsskärm: 1280 x 800 a Skärmstorlek (diagonalt) b1, b2 Avstånd mellan projektor och skärm (±8%) c1, c2 Höjd på skärmen (±8%) Vid fall av specialinstallation, som t.ex. i taket eller på väggen, kan vissa monteringstillbehör och särskild service krävas. Vid bordsuppställning ska man använda de särskilda extra tillbehören. Konsultera din återförsäljare angående installationen. Vid viss montering av projektorn, t.ex. i tak eller på väggar, kan skärmens position ändras efter installationen på grund av plasthöljets flexibilitet. Om justering krävs ska du konsultera din återförsäljare eller servicepersonalen. Den projicerade bildens position och/eller fokus kan ändras under uppvärmning (ung. 30 minuter efter att lampan har tänts) eller när omgivningstemperaturen ändras. Justera bildens position och/eller fokus efter behov. Eftersom projektorn har ett ultrakort projektionsavstånd måste skärmen väljas noga för bästa prestanda. - En mjuk skärm som t.ex. en nedrullningsbar skärm kan orsaka kraftig förvrängning av den projicerade bilden. En hård skärm som t.ex. en bordskärm rekommenderas till den här projektorn. - En high-gain-skärm som t.ex. en pärlduk som har en snäv visningsvinkel är inte lämplig till den här projektorn. En low-gain-skärm (omkring 1.0) som t.ex. en matt skärm med bred visningsvinkel rekommenderas till den här projektorn. - En skärm med vävstruktur kan orsaka moiré på den projicerade bilden och är inte ett fel på projektorn. En skärm som har mindre moiréeffekt rekommenderas till den här projektorn. NOTERA Projektorn kan orsaka ett skramlande ljud om den lutas, flyttas eller skakas. Det skramlande ljudet orsakas av att ett spjäll som reglerar luftflödet inuti projektorn har flyttats. Observera att det inte beror på något fel på projektorn. VARNING Placera projektorn i ett stabilt, horisontellt läge. Om projektorn faller eller välts, kan detta orsaka personskada och/eller skada på projektorn. Att använda en skadad projektor kan sedan resultera i brand- och/eller elstötar. Placera inte projektorn på en ostadig, lutande eller vibrerande yta såsom ett rangligt eller lutande ställ. Placera inte projektorn på sidan eller på dess framsida. För att placera projektorn på bakändan för användning på ett bord krävs det att där för avsedda tillbehör används. Rådgör med din återförsäljare. Rådgör med din återförsäljare innan du genomför en specialinstallation, som t.ex. att montera projektorn i taket eller på väggen. (fortsättn. på nästa sida) 7

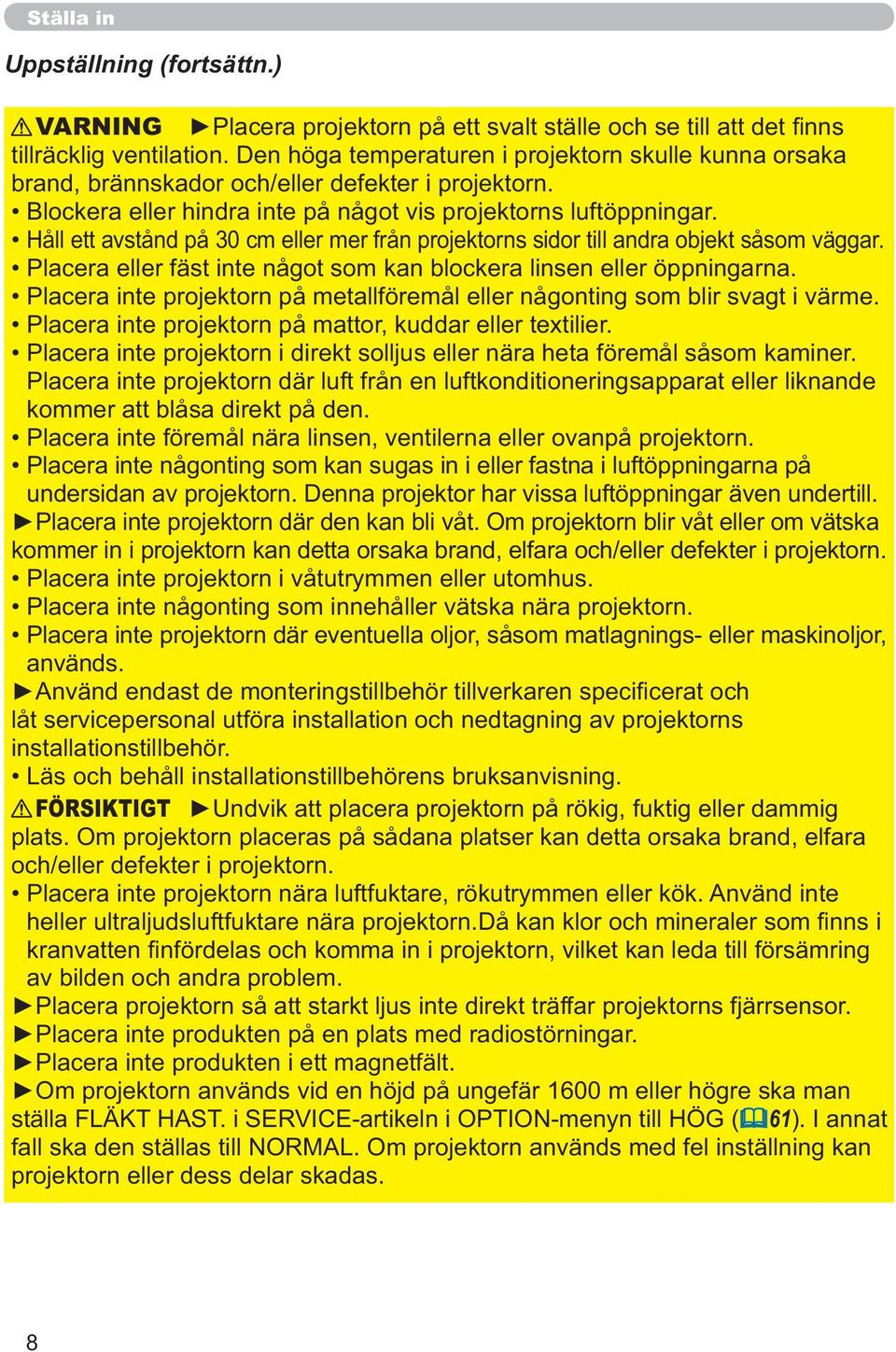

17 Ställa in Uppställning (fortsättn.) VARNING Placera projektorn på ett svalt ställe och se till att det finns tillräcklig ventilation. Den höga temperaturen i projektorn skulle kunna orsaka brand, brännskador och/eller defekter i projektorn. Blockera eller hindra inte på något vis projektorns luftöppningar. Håll ett avstånd på 30 cm eller mer från projektorns sidor till andra objekt såsom väggar. Placera eller fäst inte något som kan blockera linsen eller öppningarna. Placera inte projektorn på metallföremål eller någonting som blir svagt i värme. Placera inte projektorn på mattor, kuddar eller textilier. Placera inte projektorn i direkt solljus eller nära heta föremål såsom kaminer. Placera inte projektorn där luft från en luftkonditioneringsapparat eller liknande kommer att blåsa direkt på den. Placera inte föremål nära linsen, ventilerna eller ovanpå projektorn. Placera inte någonting som kan sugas in i eller fastna i luftöppningarna på undersidan av projektorn. Denna projektor har vissa luftöppningar även undertill. Placera inte projektorn där den kan bli våt. Om projektorn blir våt eller om vätska kommer in i projektorn kan detta orsaka brand, elfara och/eller defekter i projektorn. Placera inte projektorn i våtutrymmen eller utomhus. Placera inte någonting som innehåller vätska nära projektorn. Placera inte projektorn där eventuella oljor, såsom matlagnings- eller maskinoljor, används. Använd endast de monteringstillbehör tillverkaren specificerat och låt servicepersonal utföra installation och nedtagning av projektorns installationstillbehör. Läs och behåll installationstillbehörens bruksanvisning. FÖRSIKTIGT Undvik att placera projektorn på rökig, fuktig eller dammig plats. Om projektorn placeras på sådana platser kan detta orsaka brand, elfara och/eller defekter i projektorn. Placera inte projektorn nära luftfuktare, rökutrymmen eller kök. Använd inte heller ultraljudsluftfuktare nära projektorn.då kan klor och mineraler som finns i kranvatten finfördelas och komma in i projektorn, vilket kan leda till försämring av bilden och andra problem. Placera projektorn så att starkt ljus inte direkt träffar projektorns fjärrsensor. Placera inte produkten på en plats med radiostörningar. Placera inte produkten i ett magnetfält. Om projektorn används vid en höjd på ungefär 1600 m eller högre ska man ställa FLÄKT HAST. i SERVICE-artikeln i OPTION-menyn till HÖG ( 61). I annat fall ska den ställas till NORMAL. Om projektorn används med fel inställning kan projektorn eller dess delar skadas. 8

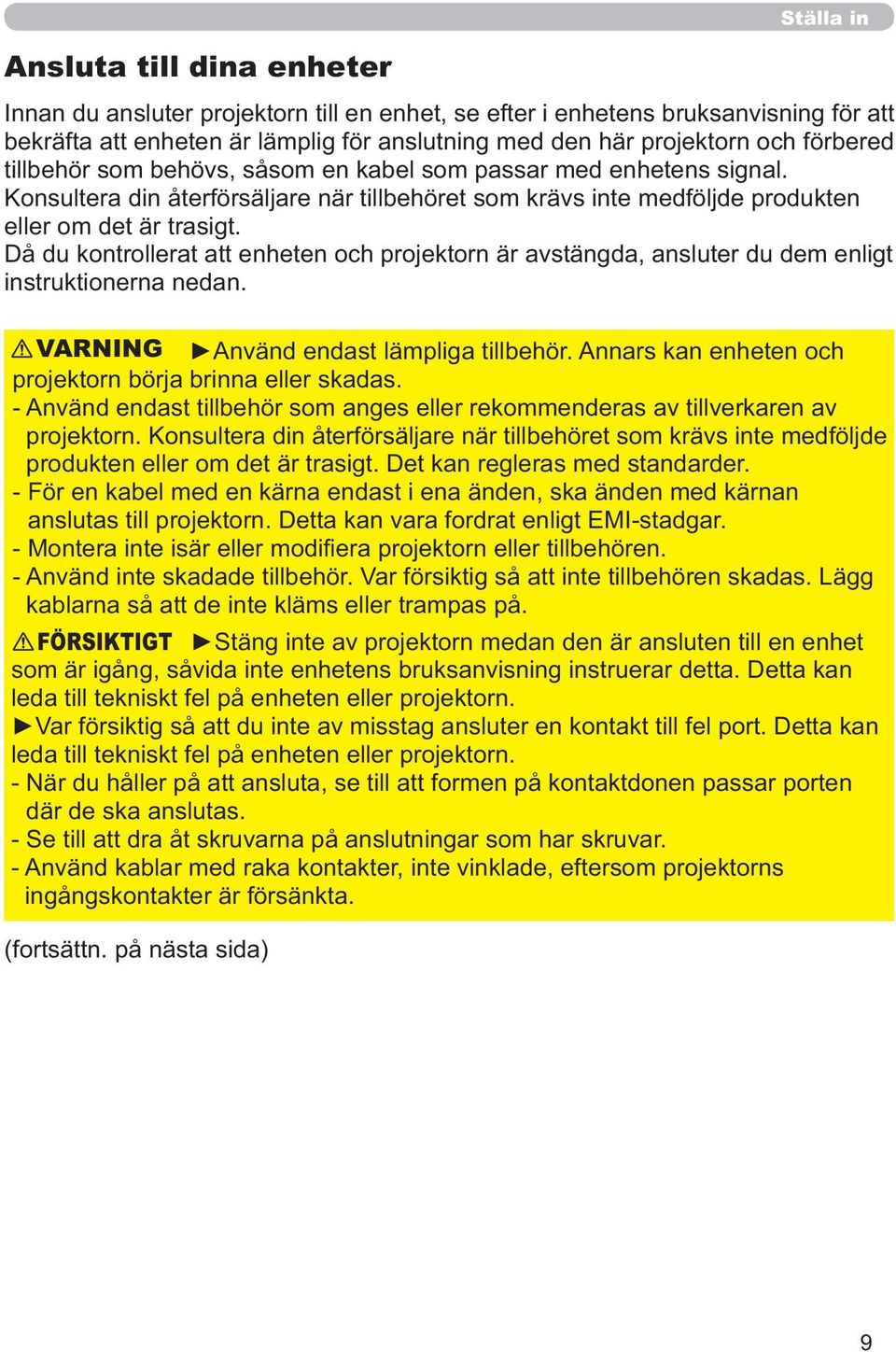

18 Ansluta till dina enheter Ställa in Innan du ansluter projektorn till en enhet, se efter i enhetens bruksanvisning för att bekräfta att enheten är lämplig för anslutning med den här projektorn och förbered tillbehör som behövs, såsom en kabel som passar med enhetens signal. Konsultera din återförsäljare när tillbehöret som krävs inte medföljde produkten eller om det är trasigt. Då du kontrollerat att enheten och projektorn är avstängda, ansluter du dem enligt instruktionerna nedan. VARNING Använd endast lämpliga tillbehör. Annars kan enheten och projektorn börja brinna eller skadas. - Använd endast tillbehör som anges eller rekommenderas av tillverkaren av projektorn. Konsultera din återförsäljare när tillbehöret som krävs inte medföljde produkten eller om det är trasigt. Det kan regleras med standarder. - För en kabel med en kärna endast i ena änden, ska änden med kärnan anslutas till projektorn. Detta kan vara fordrat enligt EMI-stadgar. - Montera inte isär eller modifiera projektorn eller tillbehören. - Använd inte skadade tillbehör. Var försiktig så att inte tillbehören skadas. Lägg kablarna så att de inte kläms eller trampas på. FÖRSIKTIGT Stäng inte av projektorn medan den är ansluten till en enhet som är igång, såvida inte enhetens bruksanvisning instruerar detta. Detta kan leda till tekniskt fel på enheten eller projektorn. Var försiktig så att du inte av misstag ansluter en kontakt till fel port. Detta kan leda till tekniskt fel på enheten eller projektorn. - När du håller på att ansluta, se till att formen på kontaktdonen passar porten där de ska anslutas. - Se till att dra åt skruvarna på anslutningar som har skruvar. - Använd kablar med raka kontakter, inte vinklade, eftersom projektorns ingångskontakter är försänkta. (fortsättn. på nästa sida) 9

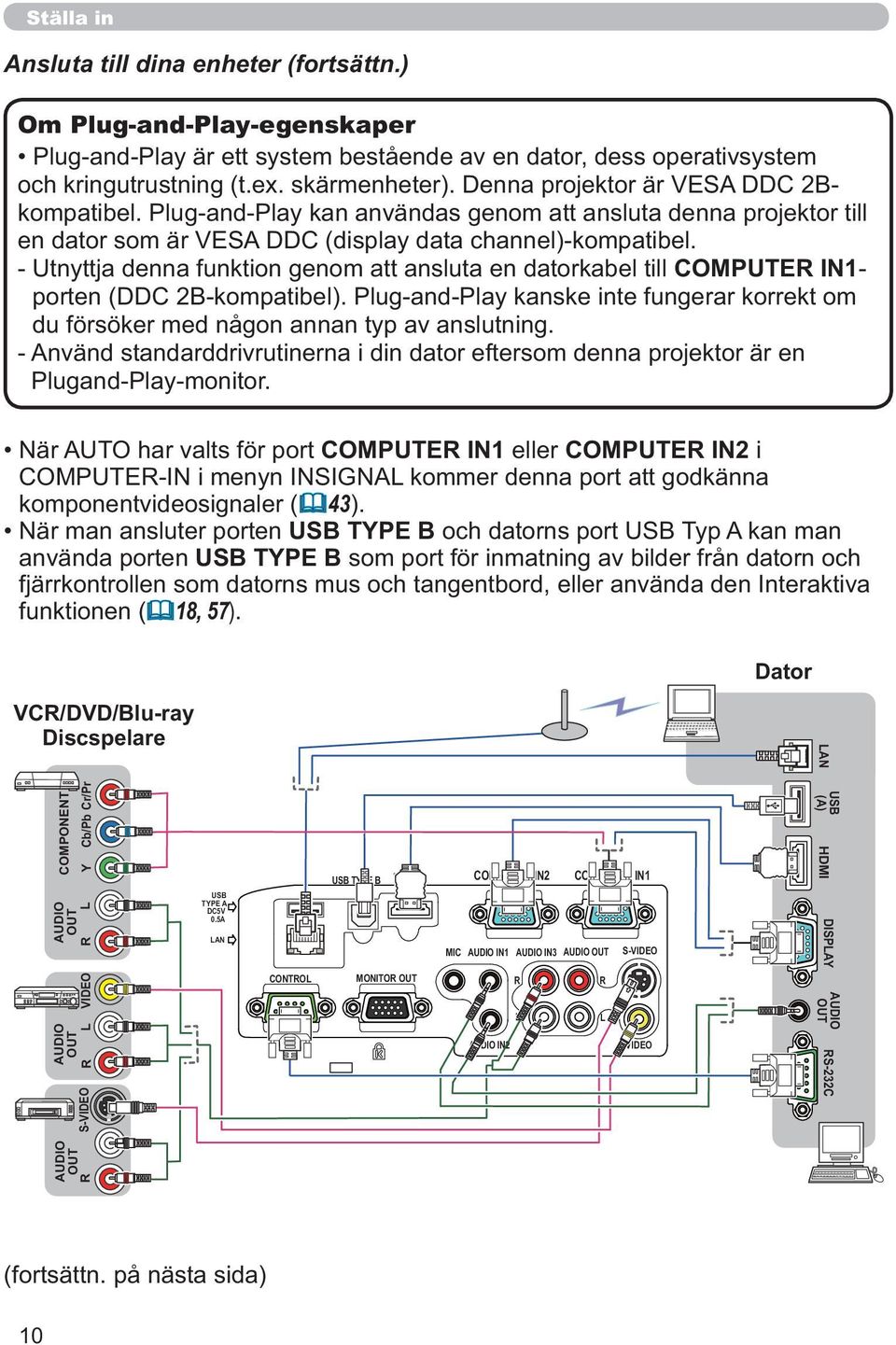

19 Ställa in Ansluta till dina enheter (fortsättn.) Om Plug-and-Play-egenskaper Plug-and-Play är ett system bestående av en dator, dess operativsystem och kringutrustning (t.ex. skärmenheter). Denna projektor är VESA DDC 2Bkompatibel. Plug-and-Play kan användas genom att ansluta denna projektor till en dator som är VESA DDC (display data channel)-kompatibel. - Utnyttja denna funktion genom att ansluta en datorkabel till COMPUTER IN1- porten (DDC 2B-kompatibel). Plug-and-Play kanske inte fungerar korrekt om du försöker med någon annan typ av anslutning. - Använd standarddrivrutinerna i din dator eftersom denna projektor är en Plugand-Play-monitor. När AUTO har valts för port COMPUTER IN1 eller COMPUTER IN2 i COMPUTER-IN i menyn INSIGNAL kommer denna port att godkänna komponentvideosignaler ( 43). När man ansluter porten USB TYPE B och datorns port USB Typ A kan man använda porten USB TYPE B som port för inmatning av bilder från datorn och fjärrkontrollen som datorns mus och tangentbord, eller använda den Interaktiva funktionen ( 18, 57). Dator VCR/DVD/Blu-ray Discspelare LAN COMPONENT Y Cb/Pb Cr/Pr USB TYPE B HDMI COMPUTER IN2 COMPUTER IN1 USB (A) HDMI AUDIO OUT AUDIO OUT R L R L USB TYPE A DC5V 0.5A LAN CONTROL MONITOR OUT MIC AUDIO IN1 AUDIO IN3 AUDIO OUT R R L L AUDIO IN2 S-VIDEO VIDEO R L VIDEO S-VIDEO DISPLAY AUDIO RS-232C OUT AUDIO OUT (fortsättn. på nästa sida) 10

20 Ställa in Ansluta till dina enheter (fortsättn.) NOTERA Innan du ansluter projektorn till en dator, se efter i datorns bruksanvisning och kontrollera kompabilitet för signalnivå, synkroniseringsmetoder och skärmupplösningens utmatning till projektorn. - Vissa signaler kan behöva en adapter för att ledas in i denna projektor. - Vissa datorer har flera skärmvisningslägen, vilka kan omfatta vissa signaler som inte stöds av denna projektor. - Även om projektorn kan visa signaler med en upplösning upp till UXGA (1600x1200), kommer signalen att konverteras till projektorns panelupplösning innan den visas. Det bästa visningsresultatet åstadkoms om upplösningarna hos insignalen och projektorpanelen är identiska. Om du ansluter den här projektorn och en bärbar dator, måste du mata ut visningen till en extern skärm eller på samma gång mata ut till den interna skärmen och en extern skärm. Se efter i datorns bruksanvisning för inställningar. Beroende på signalingång, kan den automatiska justeringsfunktionen för den här projektorn ta lite tid och inte fungera korrekt. - Observera att en signal för komposit-synk eller synk-på-grön kan förvilla projektorns automatiska inställningsfunktionen ( 43). - Om den automatiska justeringsfunktionen inte fungerar korrekt, kanske du inte kan se dialogen för inställning av skärmupplösning. Använd, om detta skulle ske, en extern skärm. Du kanske kan se dialogen och ställa in lämplig skärmupplösning. Man måste installera StarBoard Software, som finns på DVD-ROM-skivan, på datorn för att kunna använda den Interaktiva funktionen. (fortsättn. på nästa sida) 11

21 Ställa in Ansluta till dina enheter (fortsättn.) Om du sätter i en USB-enhet, såsom ett USB-minne, i USB TYPE A-porten och väljer porten som ingångskälla, kan du se bilder som lagrats i enheten ( 87). Du kan ansluta en dynamisk mikrofon till MIC-porten med en 3,5 mm minikontakt. Om du gör det kommer den inbyggda högtalaren att mata ut ljud från mikrofonen, även medan ljudet från projektorn matas ut. Du kan mata in linjenivåsignal till MIC-porten från enheter såsom en trådlös mikrofon. När du matar in linjenivåsignal till MIC-porten ska du välja HÖG under MICNIVÅ i menyn LJUD. I normalt läge kan mikrofonens volym justeras separat från volymen på den projektor som använder menyn ( 49). I standbyläge kan mikrofonens volym justeras med VOLUME +/- -knapparna på fjärrkontrollen, synkroniserat med volymen på projektorn ( 22). Även om projektorns ljud är ställt till tyst läge med hjälp av funktionen LJUDKÄLLA ( 48), kan volymen på mikrofonen justeras. MUTE-knappen på fjärrkontrollen fungerar i båda lägen (standby eller normal) på ljudet i mikrofon och projektor ( 22). Monitor Mikrofonsystem Högtalare (med en förstärkare) RGB IN R L USBlagringsenhet USB TYPE B HDMI COMPUTER IN2 COMPUTER IN1 USB TYPE A DC5V 0.5A LAN MIC AUDIO IN1 AUDIO IN3 AUDIO OUT S-VIDEO CONTROL MONITOR OUT R R L L AUDIO IN2 VIDEO FÖRSIKTIGT Innan du tar bort USB-enheten från projektorns port, se till att använda funktionen AVLÄGSNA USB på miniatyrskärmen för att säkra din data ( 90). NOTERA Flytta bort mikrofonen från högtalaren om den sänder ut högt rundgångsljud. Den här projektorn stödjer inte plug-in ström för mikrofonen. (fortsättn. på nästa sida) 12

22 Ställa in Ansluta till dina enheter (fortsättn.) För att använda projektorns funktioner, anslut LAN-porten till datorns LAN-port eller med en åtkomstpunkt som är ansluten till datorn via trådlöst LAN, men hjälp av en LAN-kabel. För att använda funktionen NÄTVERKSBRYGGA, anslut även CONTROL-porten och en RS-232C-post på den externa apparaten för att kommunicera som en nätverksterminal. Se Bruksanvisningens Nätverksguide för detaljer om nätverksfunktionerna. Åtkomstpunkt Dator LAN RS-232C USB TYPE B HDMI COMPUTER IN2 COMPUTER IN1 USB TYPE A DC5V 0.5A LAN MIC AUDIO IN1 AUDIO IN3 AUDIO OUT S-VIDEO CONTROL MONITOR OUT R R L L AUDIO IN2 VIDEO FÖRSIKTIGT Se till att du har fått godkänt att ansluta projektorn till ett nätverk av nätverkets administratör innan du ansluter projektorn till ett nätverk ( 67). Anslut inte LAN-porten till ett nätverk som kan ha en för hög spänning. NOTERA Om en för stor USB-lagringsenhet blockerar LAN-porten, använd en USB-förlängningskabel för att ansluta USB-lagringsenheten. 13

23 Ställa in Ansluta strömförsörjningen Sätt i strömsladdens kontakt till AC IN (AC-ingång) på projektorn. Sätt in strömsladdens stickkontakt i uttaget. Inom ett par sekunder från det att nätsladden anslutits kommer POWERindikatorn att tändas med ett fast orange ljus. Kom ihåg att när funktionen DIREKT STRÖM PÅ är aktiverad ( 56) kommer anslutning av nätsladden att slå på projektorn. Se till att skyddet inte sitter på pennans sensor när den interaktiva pennan används. AC IN Strömsladd Pennans sensor VARNING Var extra försiktig när du ansluter strömsladden, då en felaktig anslutning kan resultera i brand och/eller elektriska stötar. Rör inte strömkabeln med våta händer. Använd endast strömsladden som medföljer projektorn. Om den är skadad, kontakta din återförsäljare för att få en ny hel. Modifiera aldrig strömsladden. Koppla endast in strömsladden i ett nätuttag som har en spänning som sladden är avsedd för. Nätuttaget för finnas i närheten av projektorn och vara lättåtkomligt. Ta ur strömsladden för total frånkoppling. Fördela inte strömtillförseln över flera enheter. Detta kan överbelasta uttaget och kontakterna, göra så att anslutningen lossnar samt orsaka brand, elstötar eller andra olyckor. Håll sensorskyddet utom räckhåll för barn och husdjur. Var försiktig så att de inte stoppar den i munnen. ANMÄRKNING Se till att inte pennans sensor blir dammig eftersom det försämrar sensorns prestanda. Med undantag av när projektorn installeras på en hög plats kan man använda det medföljande sensorskyddet som hindrar pennans sensor från att bli dammig när den inte används. Var noga att inte bli av med skyddet till pennans sensor när detta inte används. 14

24 Ställa in Använda säkerhetsbygeln och urtaget En i handeln förekommande anti-stöld-kedja eller vajer på upp till 10 mm i diameter kan fästas till säkerhetsbygeln på projektorn. Denna produkt har även säkerhetsurtag för Kensington-lås. För detaljer, se manualen för säkerhetsanordningen. Säkerhetsurtag Anti-stöld-kedja eller vajer Säkerhetsbygel VARNING Använd inte säkerhetsbygeln och -urtaget för att förhindra projektorn från att falla ned, eftersom de inte är avsedda för detta. FÖRSIKTIGT Placera inte en anti-stöld-kedja eller -vajer nära utblåsöppningarna. Den kan bli för varm. NOTERA Säkerhetsbygeln och -urtaget innebär inte ett omfattande stöldskydd. De är avsedda att användas som en kompletterande stöldskyddsåtgärd. 15

25 Ställa in Använda kabelskyddet Använd kabelskyddet som skydd för och avskärmning av anslutningsdelarna. 1. Anslut först signalkablarna och strömsladden till projektorn. 2. Sätt ihop delarna enligt vad som visas på bilden och montera kabelhöljet För in de tre knopparna på kabelhöljet i tre hålen på projektorn, enligt vad som visas på bilden. Dra kablarna genom hålen i kabelskyddets undersida. 1 Knoppar FÖRSIKTIGT Var försiktig så att du inte klämmer kablarna i kabelskyddet, så undviker du skador på dem. Använd kabelskyddet som medföljer projektorn. Försök inte modifiera kabelskyddet. 16

26 1. 2. Om fjärrkontrollens signal Fjärrkontrollen fungerar ihop med projektorns fjärrsensor. Projektorn har en fjärrsensor på fronten. Sensorn avkänner signalen inom följande område när sensorn är aktiv: 60 grader (30 grader till vänster och höger om sensorn) med 3 meters räckvidd. Fjärrkontroll Fjärrkontroll Sätta i batterier Sätt i batterierna i fjärrkontrollen innan du använder den. Om fjärrkontrollen börjar fungera dåligt, börja med att byta ut batterierna. Om du inte använder fjärrkontrollen under en längre period, ta ut batterierna ur fjärrkontrollen och lagra dem på en säker plats. Ta bort batteriluckan genom att fatta tag i dess hakdel. 3. Sätt i två AA-batterier (HITACHI MAXELL eller HITACHI MAXELL ENERGY, Art. nr. LR6 eller R6P) med deras plus- och minuspoler rättvända såsom visas på fjärrkontrollen. Sätt tillbaka batteriluckan i pilens riktning och snäpp tillbaka den på plats. VARNING Hantera alltid batterier försiktigt och använd dem endast enligt anvisningarna. Felaktig användning kan resultera i batteriexplosion, sprickor eller läckage, vilket skulle kunna resultera i brand, skada och/eller förorening av miljön. Se till att endast använda angivna batterier. Använd inte batterier av olika typer samtidigt. Blanda inte ett nytt batteri med ett använt. Se till att plus- och minuspolerna är korrekt riktade när du sätter i ett batteri. Håll batterier borta från barn och djur. Ladda inte upp, kortslut eller montera isär ett batteri. Låt inte ett batteri komma i kontakt med eld eller vatten. Förvara batterier på en mörk, sval och torr plats. Om du observerar batteriläckage, torka bort det som läckt och sätt i ett nytt batteri. Om du får batterisubstans på kropp eller kläder, skölj rikligt med vatten omedelbart. Följ lokala lagar vid omhändertagande av batteriet. Fjärrsensor 30º 30º NOTERA En fjärrkontrollsignal som refl ekteras mot skärmen eller liknande kan fungera. Om det är svårt att nå sensorn direkt, försök att få signalen att refl ekteras. Fjärrkontrollen använder infrarött ljus för att sända signaler till projektorn (Klass 1-lysdiod), så se till att använda fjärrkontrollen i ett område fritt från hinder som kan blockera fjärrkontrollens signal till projektorn. Fjärrkontrollen kanske inte fungerar korrekt om kraftigt ljus (såsom direkt solljus) eller ljus från extremt nära håll (såsom från lysrör) lyser på fjärrsensorn på projektorn. Justera projektorns läge för att undvika sådant ljus. Ca. 3 m 17
