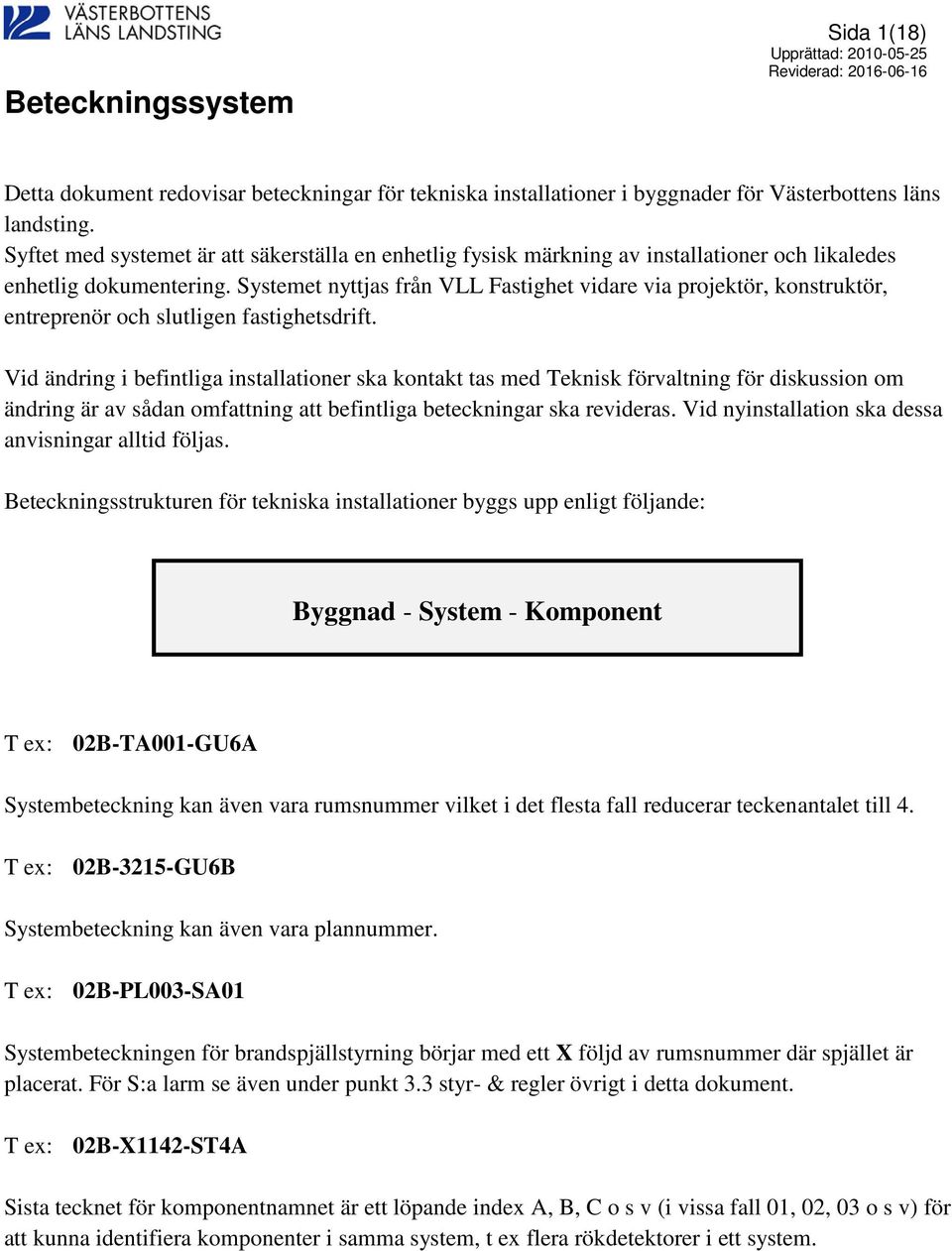

1 Beteckningssystem Sida 1(18) Detta dokument redovisar beteckningar för tekniska installationer i byggnader för Västerbottens läns landsting. Syftet med systemet är att säkerställa en enhetlig fysisk märkning av installationer och likaledes enhetlig dokumentering. Systemet nyttjas från VLL Fastighet vidare via projektör, konstruktör, entreprenör och slutligen fastighetsdrift. Vid ändring i befintliga installationer ska kontakt tas med Teknisk förvaltning för diskussion om ändring är av sådan omfattning att befintliga beteckningar ska revideras. Vid nyinstallation ska dessa anvisningar alltid följas. Beteckningsstrukturen för tekniska installationer byggs upp enligt följande: Byggnad - System - Komponent T ex: 02B-TA001-GU6A Systembeteckning kan även vara rumsnummer vilket i det flesta fall reducerar teckenantalet till 4. T ex: 02B-3215-GU6B Systembeteckning kan även vara plannummer. T ex: 02B-PL003-SA01 Systembeteckningen för brandspjällstyrning börjar med ett X följd av rumsnummer där spjället är placerat. För S:a larm se även under punkt 3.3 styr- & regler övrigt i detta dokument. T ex: 02B-X1142-ST4A Sista tecknet för komponentnamnet är ett löpande index A, B, C o s v (i vissa fall 01, 02, 03 o s v) för att kunna identifiera komponenter i samma system, t ex flera rökdetektorer i ett system.

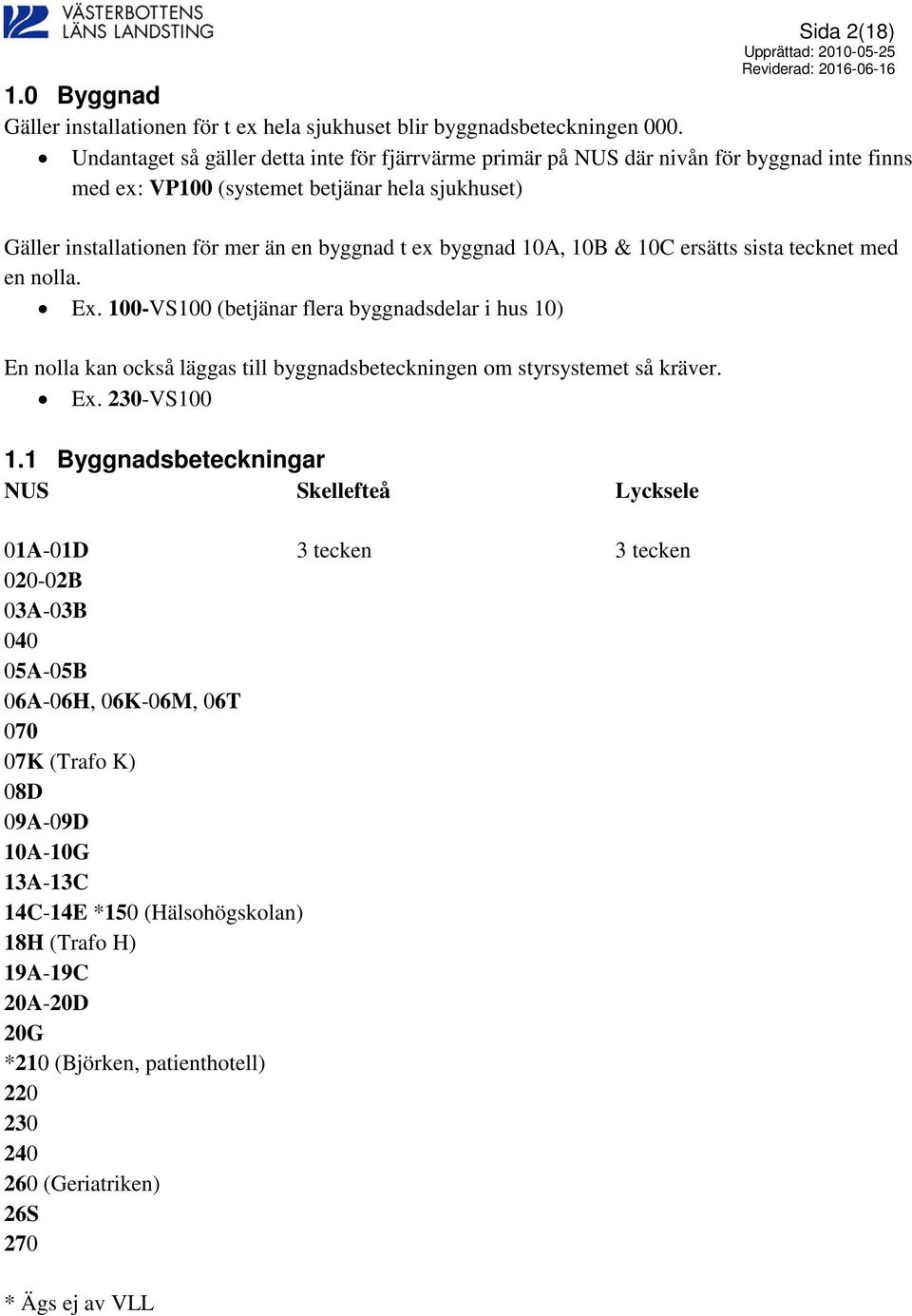

2 Sida 2(18) 1.0 Byggnad Gäller installationen för t ex hela sjukhuset blir byggnadsbeteckningen 000. Undantaget så gäller detta inte för fjärrvärme primär på NUS där nivån för byggnad inte finns med ex: VP100 (systemet betjänar hela sjukhuset) Gäller installationen för mer än en byggnad t ex byggnad 10A, 10B & 10C ersätts sista tecknet med en nolla. Ex. 100-VS100 (betjänar flera byggnadsdelar i hus 10) En nolla kan också läggas till byggnadsbeteckningen om styrsystemet så kräver. Ex. 230-VS Byggnadsbeteckningar NUS Skellefteå Lycksele 01A-01D 3 tecken 3 tecken B 03A-03B A-05B 06A-06H, 06K-06M, 06T K (Trafo K) 08D 09A-09D 10A-10G 13A-13C 14C-14E *150 (Hälsohögskolan) 18H (Trafo H) 19A-19C 20A-20D 20G *210 (Björken, patienthotell) (Geriatriken) 26S 270 * Ägs ej av VLL

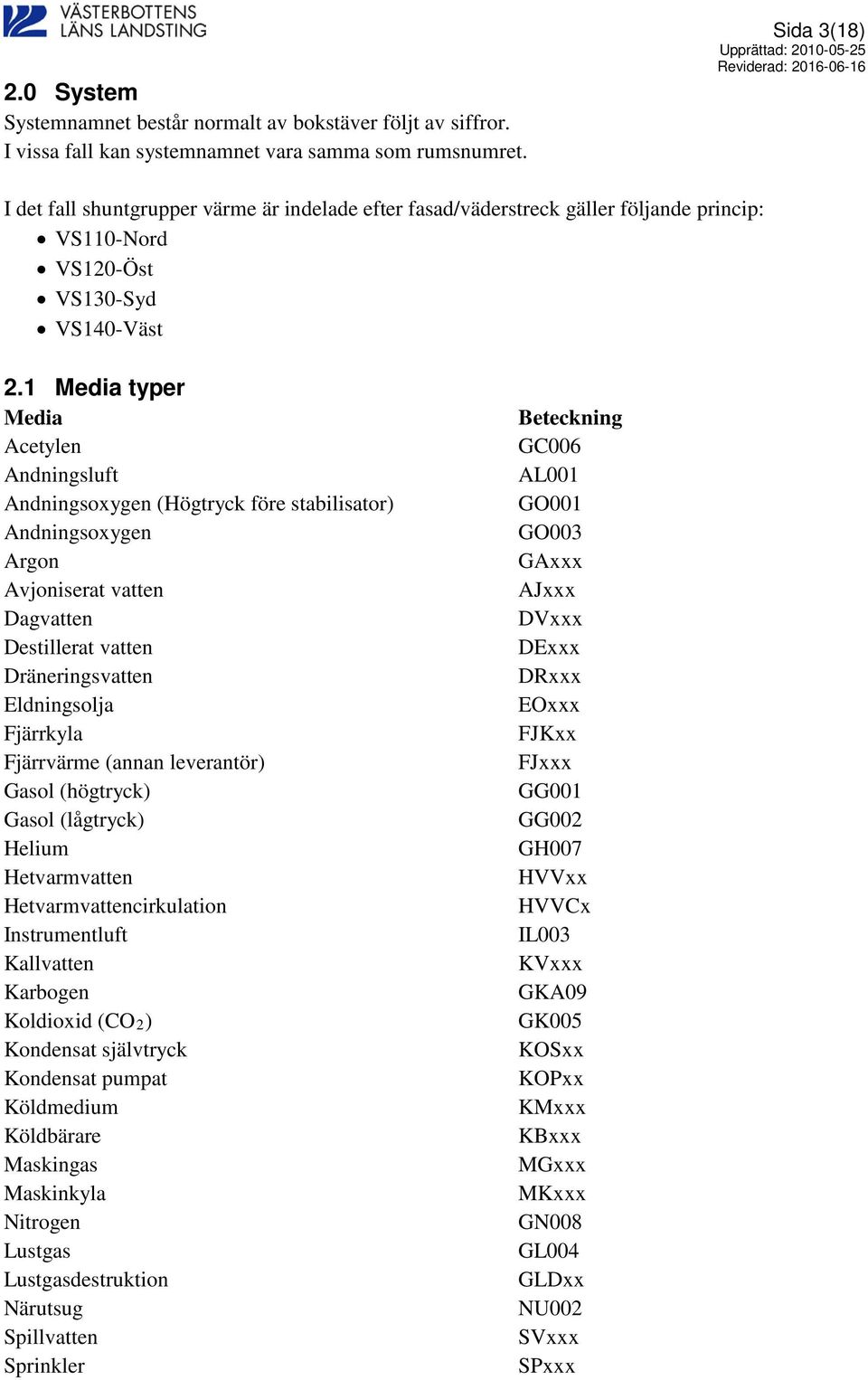

3 2.0 System Systemnamnet består normalt av bokstäver följt av siffror. I vissa fall kan systemnamnet vara samma som rumsnumret. Sida 3(18) I det fall shuntgrupper värme är indelade efter fasad/väderstreck gäller följande princip: VS110-Nord VS120-Öst VS130-Syd VS140-Väst 2.1 Media typer Media Acetylen Andningsluft Andningsoxygen (Högtryck före stabilisator) Andningsoxygen Argon Avjoniserat vatten Dagvatten Destillerat vatten Dräneringsvatten Eldningsolja Fjärrkyla Fjärrvärme (annan leverantör) Gasol (högtryck) Gasol (lågtryck) Helium Hetvarmvatten Hetvarmvattencirkulation Instrumentluft Kallvatten Karbogen Koldioxid (CO2) Kondensat självtryck Kondensat pumpat Köldmedium Köldbärare Maskingas Maskinkyla Nitrogen Lustgas Lustgasdestruktion Närutsug Spillvatten Sprinkler Beteckning GC006 AL001 GO001 GO003 GAxxx AJxxx DVxxx DExxx DRxxx EOxxx FJKxx FJxxx GG001 GG002 GH007 HVVxx HVVCx IL003 KVxxx GKA09 GK005 KOSxx KOPxx KMxxx KBxxx MGxxx MKxxx GN008 GL004 GLDxx NU002 SVxxx SPxxx

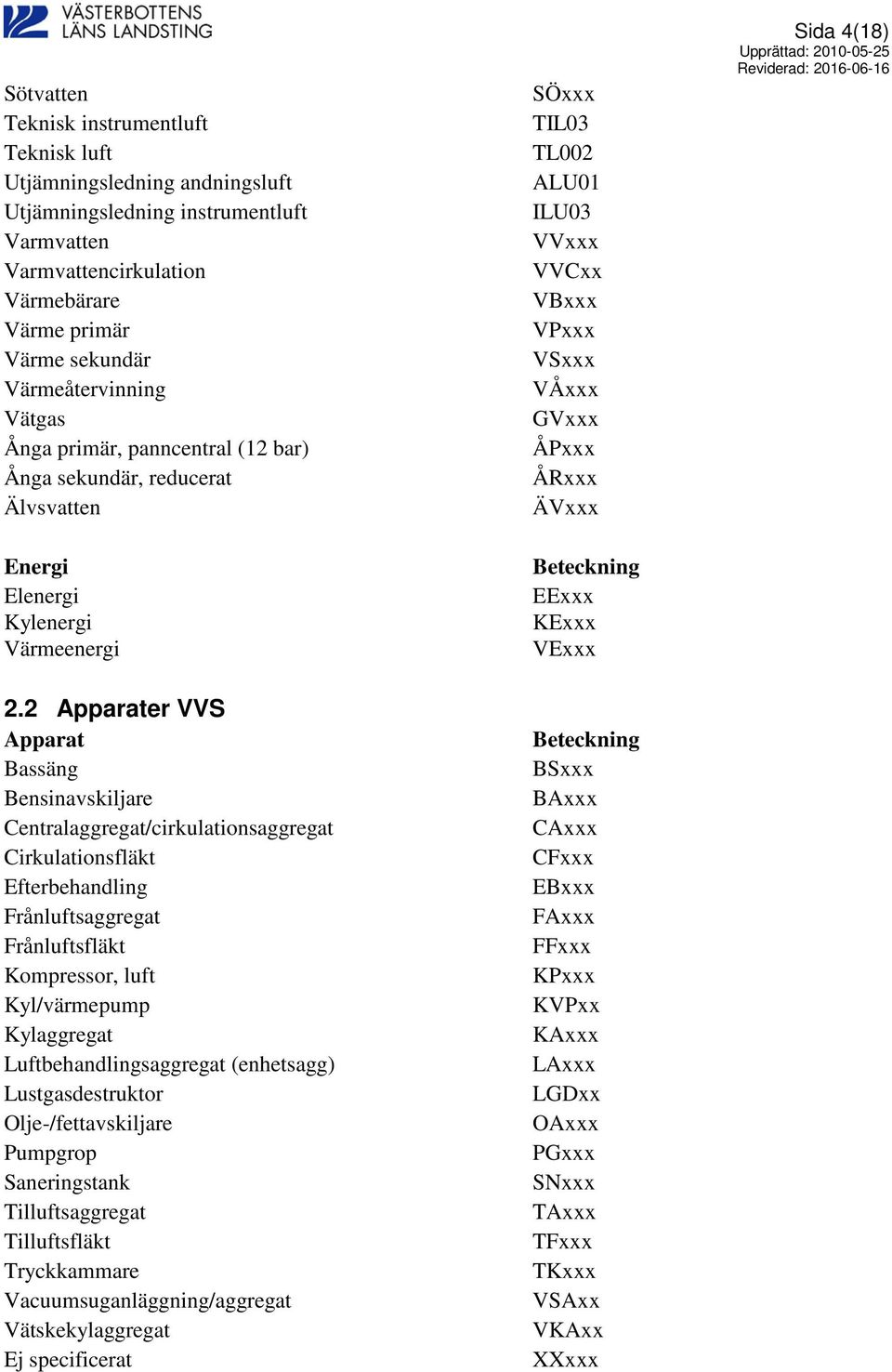

4 Sötvatten Teknisk instrumentluft Teknisk luft Utjämningsledning andningsluft Utjämningsledning instrumentluft Varmvatten Varmvattencirkulation Värmebärare Värme primär Värme sekundär Värmeåtervinning Vätgas Ånga primär, panncentral (12 bar) Ånga sekundär, reducerat Älvsvatten Energi Elenergi Kylenergi Värmeenergi 2.2 Apparater VVS Apparat Bassäng Bensinavskiljare Centralaggregat/cirkulationsaggregat Cirkulationsfläkt Efterbehandling Frånluftsaggregat Frånluftsfläkt Kompressor, luft Kyl/värmepump Kylaggregat Luftbehandlingsaggregat (enhetsagg) Lustgasdestruktor Olje-/fettavskiljare Pumpgrop Saneringstank Tilluftsaggregat Tilluftsfläkt Tryckkammare Vacuumsuganläggning/aggregat Vätskekylaggregat Ej specificerat SÖxxx TIL03 TL002 ALU01 ILU03 VVxxx VVCxx VBxxx VPxxx VSxxx VÅxxx GVxxx ÅPxxx ÅRxxx ÄVxxx Beteckning EExxx KExxx VExxx Beteckning BSxxx BAxxx CAxxx CFxxx EBxxx FAxxx FFxxx KPxxx KVPxx KAxxx LAxxx LGDxx OAxxx PGxxx SNxxx TAxxx TFxxx TKxxx VSAxx VKAxx XXxxx Sida 4(18)

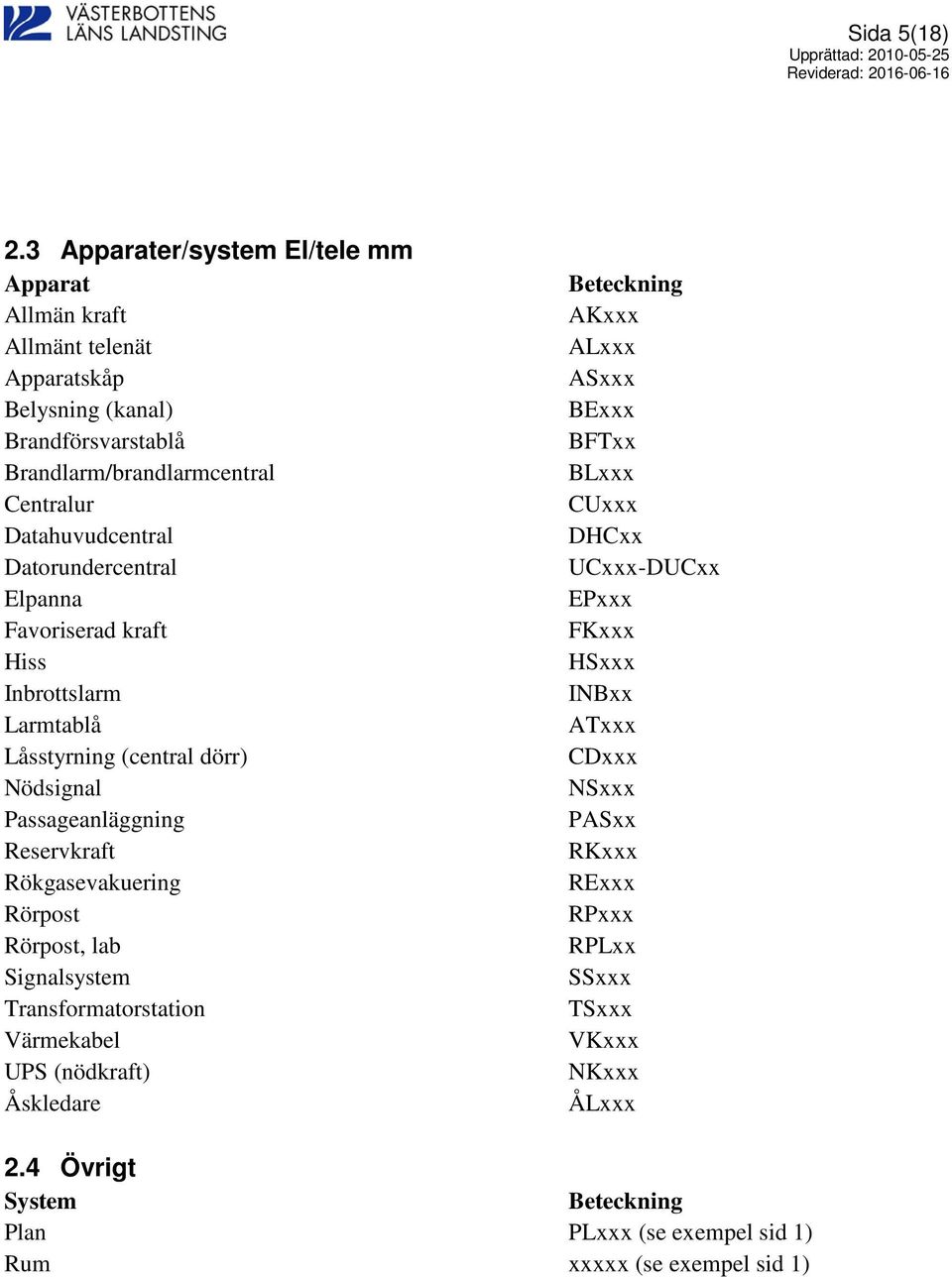

5 Sida 5(18) 2.3 Apparater/system El/tele mm Apparat Allmän kraft Allmänt telenät Apparatskåp Belysning (kanal) Brandförsvarstablå Brandlarm/brandlarmcentral Centralur Datahuvudcentral Datorundercentral Elpanna Favoriserad kraft Hiss Inbrottslarm Larmtablå Låsstyrning (central dörr) Nödsignal Passageanläggning Reservkraft Rökgasevakuering Rörpost Rörpost, lab Signalsystem Transformatorstation Värmekabel UPS (nödkraft) Åskledare Beteckning AKxxx ALxxx ASxxx BExxx BFTxx BLxxx CUxxx DHCxx UCxxx-DUCxx EPxxx FKxxx HSxxx INBxx ATxxx CDxxx NSxxx PASxx RKxxx RExxx RPxxx RPLxx SSxxx TSxxx VKxxx NKxxx ÅLxxx 2.4 Övrigt System Beteckning Plan PLxxx (se exempel sid 1) Rum xxxxx (se exempel sid 1)

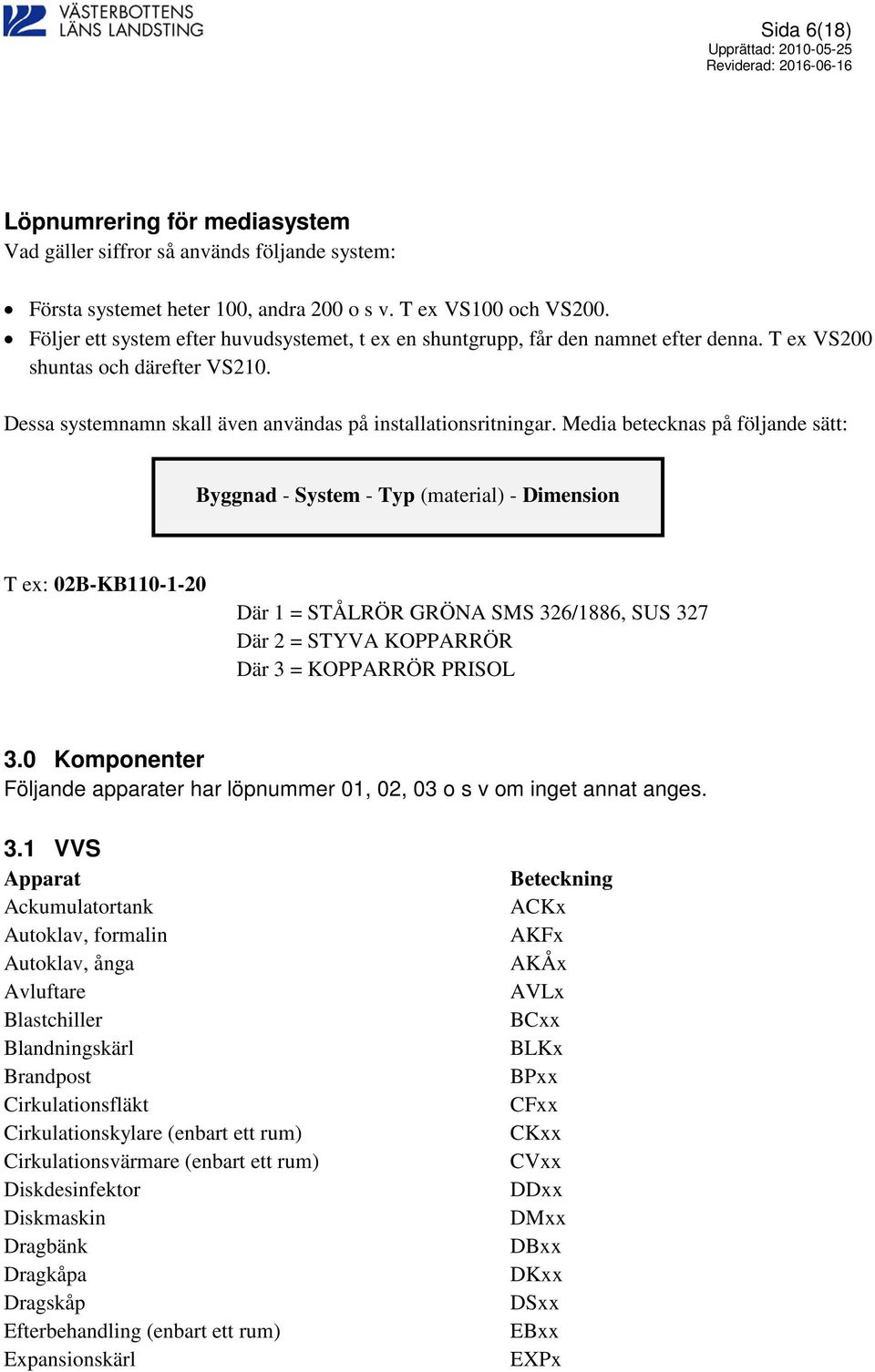

6 Sida 6(18) Löpnumrering för mediasystem Vad gäller siffror så används följande system: Första systemet heter 100, andra 200 o s v. T ex VS100 och VS200. Följer ett system efter huvudsystemet, t ex en shuntgrupp, får den namnet efter denna. T ex VS200 shuntas och därefter VS210. Dessa systemnamn skall även användas på installationsritningar. Media betecknas på följande sätt: Byggnad - System - Typ (material) - Dimension T ex: 02B-KB Där 1 = STÅLRÖR GRÖNA SMS 326/1886, SUS 327 Där 2 = STYVA KOPPARRÖR Där 3 = KOPPARRÖR PRISOL 3.0 Komponenter Följande apparater har löpnummer 01, 02, 03 o s v om inget annat anges. 3.1 VVS Apparat Ackumulatortank Autoklav, formalin Autoklav, ånga Avluftare Blastchiller Blandningskärl Brandpost Cirkulationsfläkt Cirkulationskylare (enbart ett rum) Cirkulationsvärmare (enbart ett rum) Diskdesinfektor Diskmaskin Dragbänk Dragkåpa Dragskåp Efterbehandling (enbart ett rum) Expansionskärl Beteckning ACKx AKFx AKÅx AVLx BCxx BLKx BPxx CFxx CKxx CVxx DDxx DMxx DBxx DKxx DSxx EBxx EXPx

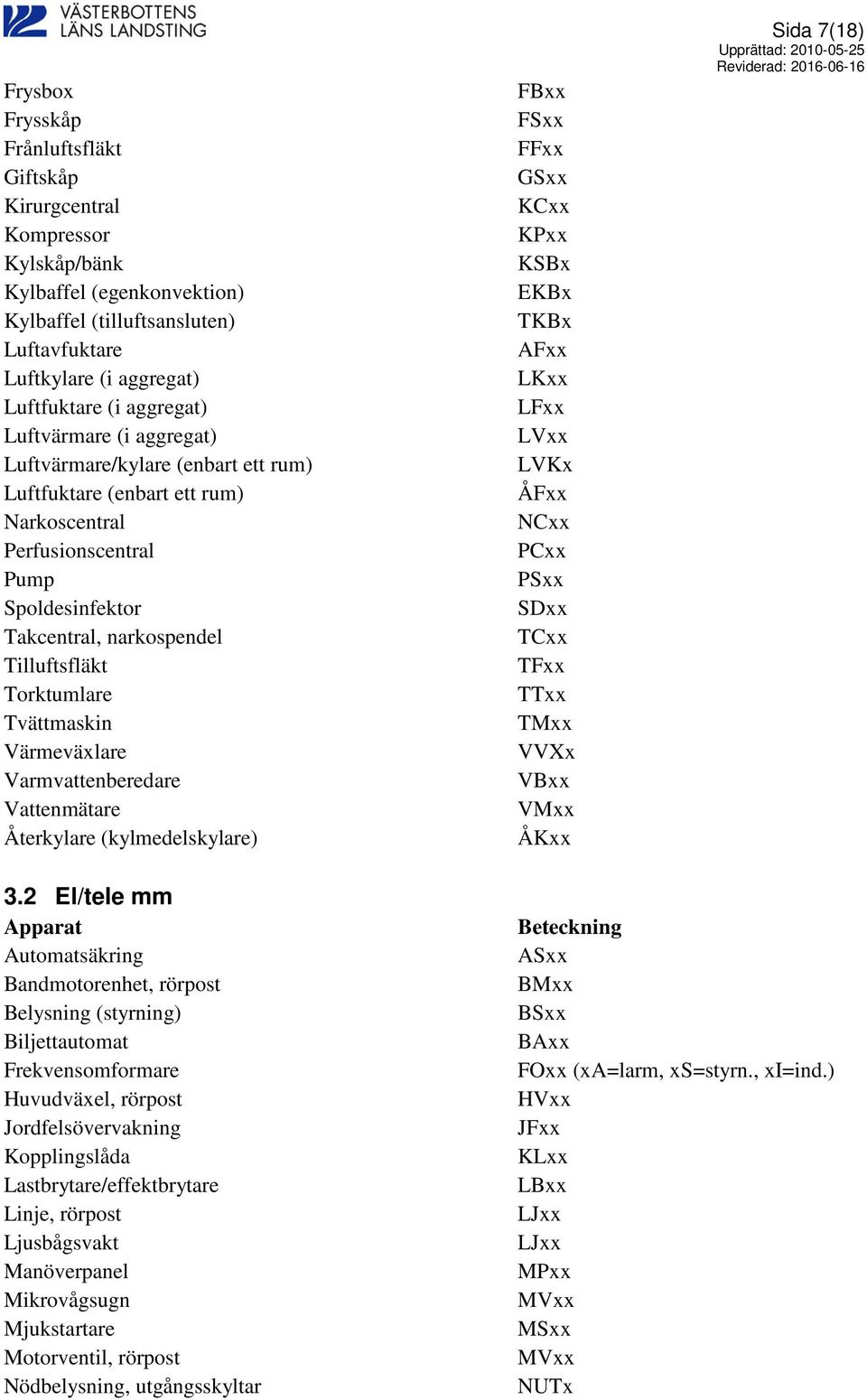

7 Frysbox Frysskåp Frånluftsfläkt Giftskåp Kirurgcentral Kompressor Kylskåp/bänk Kylbaffel (egenkonvektion) Kylbaffel (tilluftsansluten) Luftavfuktare Luftkylare (i aggregat) Luftfuktare (i aggregat) Luftvärmare (i aggregat) Luftvärmare/kylare (enbart ett rum) Luftfuktare (enbart ett rum) Narkoscentral Perfusionscentral Pump Spoldesinfektor Takcentral, narkospendel Tilluftsfläkt Torktumlare Tvättmaskin Värmeväxlare Varmvattenberedare Vattenmätare Återkylare (kylmedelskylare) FBxx FSxx FFxx GSxx KCxx KPxx KSBx EKBx TKBx AFxx LKxx LFxx LVxx LVKx ÅFxx NCxx PCxx PSxx SDxx TCxx TFxx TTxx TMxx VVXx VBxx VMxx ÅKxx Sida 7(18) 3.2 El/tele mm Apparat Automatsäkring Bandmotorenhet, rörpost Belysning (styrning) Biljettautomat Frekvensomformare Huvudväxel, rörpost Jordfelsövervakning Kopplingslåda Lastbrytare/effektbrytare Linje, rörpost Ljusbågsvakt Manöverpanel Mikrovågsugn Mjukstartare Motorventil, rörpost Nödbelysning, utgångsskyltar Beteckning ASxx BMxx BSxx BAxx FOxx (xa=larm, xs=styrn., xi=ind.) HVxx JFxx KLxx LBxx LJxx LJxx MPxx MVxx MSxx MVxx NUTx

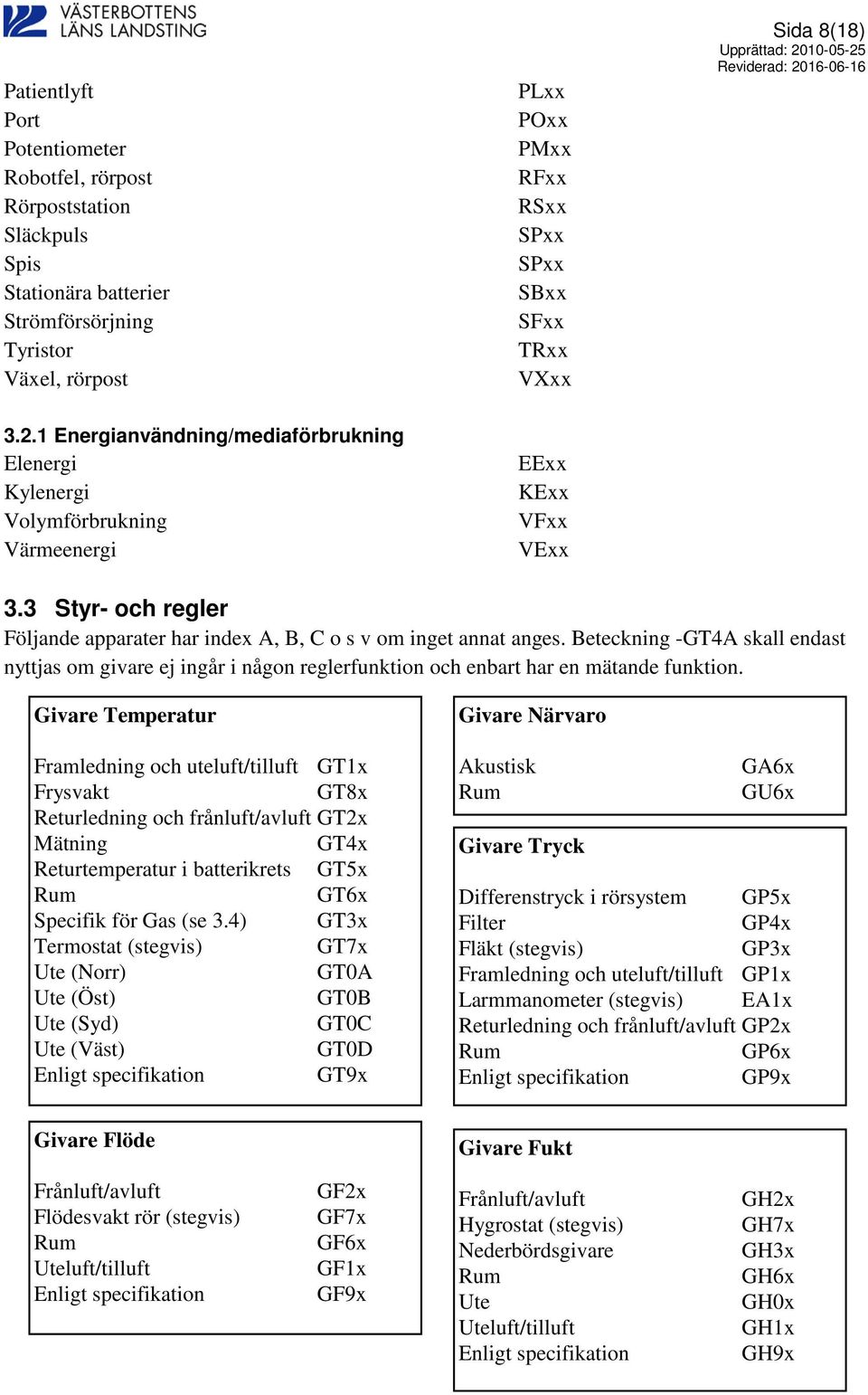

8 Patientlyft Port Potentiometer Robotfel, rörpost Rörpoststation Släckpuls Spis Stationära batterier Strömförsörjning Tyristor Växel, rörpost PLxx POxx PMxx RFxx RSxx SPxx SPxx SBxx SFxx TRxx VXxx Sida 8(18) Energianvändning/mediaförbrukning Elenergi Kylenergi Volymförbrukning Värmeenergi EExx KExx VFxx VExx 3.3 Styr- och regler Följande apparater har index A, B, C o s v om inget annat anges. Beteckning -GT4A skall endast nyttjas om givare ej ingår i någon reglerfunktion och enbart har en mätande funktion. Givare Temperatur Framledning och uteluft/tilluft GT1x Frysvakt GT8x Returledning och frånluft/avluft GT2x Mätning GT4x Returtemperatur i batterikrets GT5x Rum GT6x Specifik för Gas (se 3.4) GT3x Termostat (stegvis) GT7x Ute (Norr) GT0A Ute (Öst) GT0B Ute (Syd) GT0C Ute (Väst) GT0D Enligt specifikation GT9x Givare Närvaro Akustisk GA6x Rum GU6x Givare Tryck Differenstryck i rörsystem GP5x Filter GP4x Fläkt (stegvis) GP3x Framledning och uteluft/tilluft GP1x Larmmanometer (stegvis) EA1x Returledning och frånluft/avluft GP2x Rum GP6x Enligt specifikation GP9x Givare Flöde Givare Fukt Frånluft/avluft Flödesvakt rör (stegvis) Rum Uteluft/tilluft Enligt specifikation GF2x GF7x GF6x GF1x GF9x Frånluft/avluft Hygrostat (stegvis) Nederbördsgivare Rum Ute Uteluft/tilluft Enligt specifikation GH2x GH7x GH3x GH6x GH0x GH1x GH9x

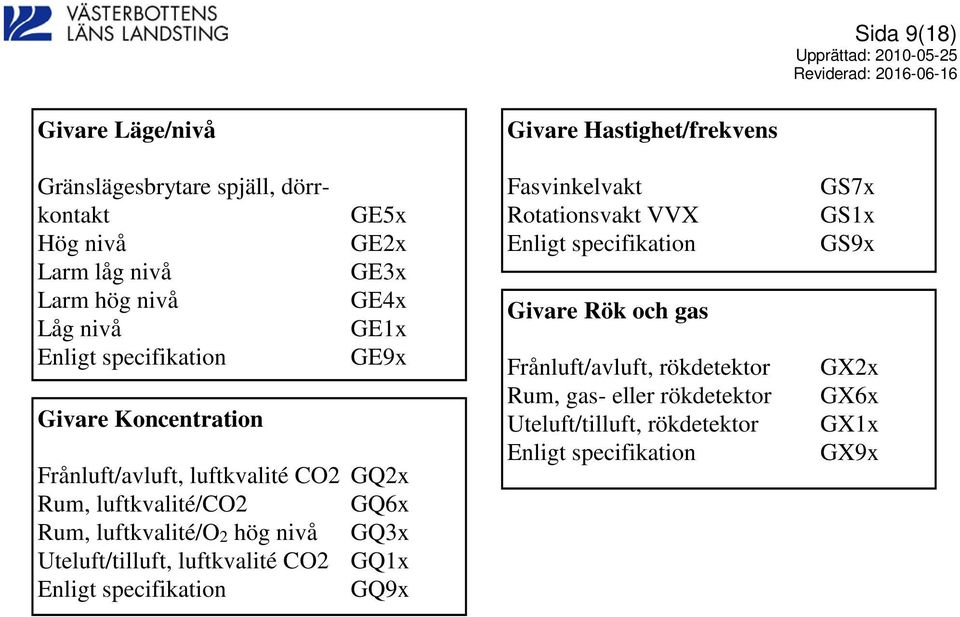

9 Sida 9(18) Givare Läge/nivå Gränslägesbrytare spjäll, dörrkontakt Hög nivå Larm låg nivå Larm hög nivå Låg nivå Enligt specifikation Givare Koncentration GE5x GE2x GE3x GE4x GE1x GE9x Frånluft/avluft, luftkvalité CO2 GQ2x Rum, luftkvalité/co2 GQ6x Rum, luftkvalité/o2 hög nivå GQ3x Uteluft/tilluft, luftkvalité CO2 GQ1x Enligt specifikation GQ9x Givare Hastighet/frekvens Fasvinkelvakt Rotationsvakt VVX Enligt specifikation Givare Rök och gas Frånluft/avluft, rökdetektor Rum, gas- eller rökdetektor Uteluft/tilluft, rökdetektor Enligt specifikation GS7x GS1x GS9x GX2x GX6x GX1x GX9x

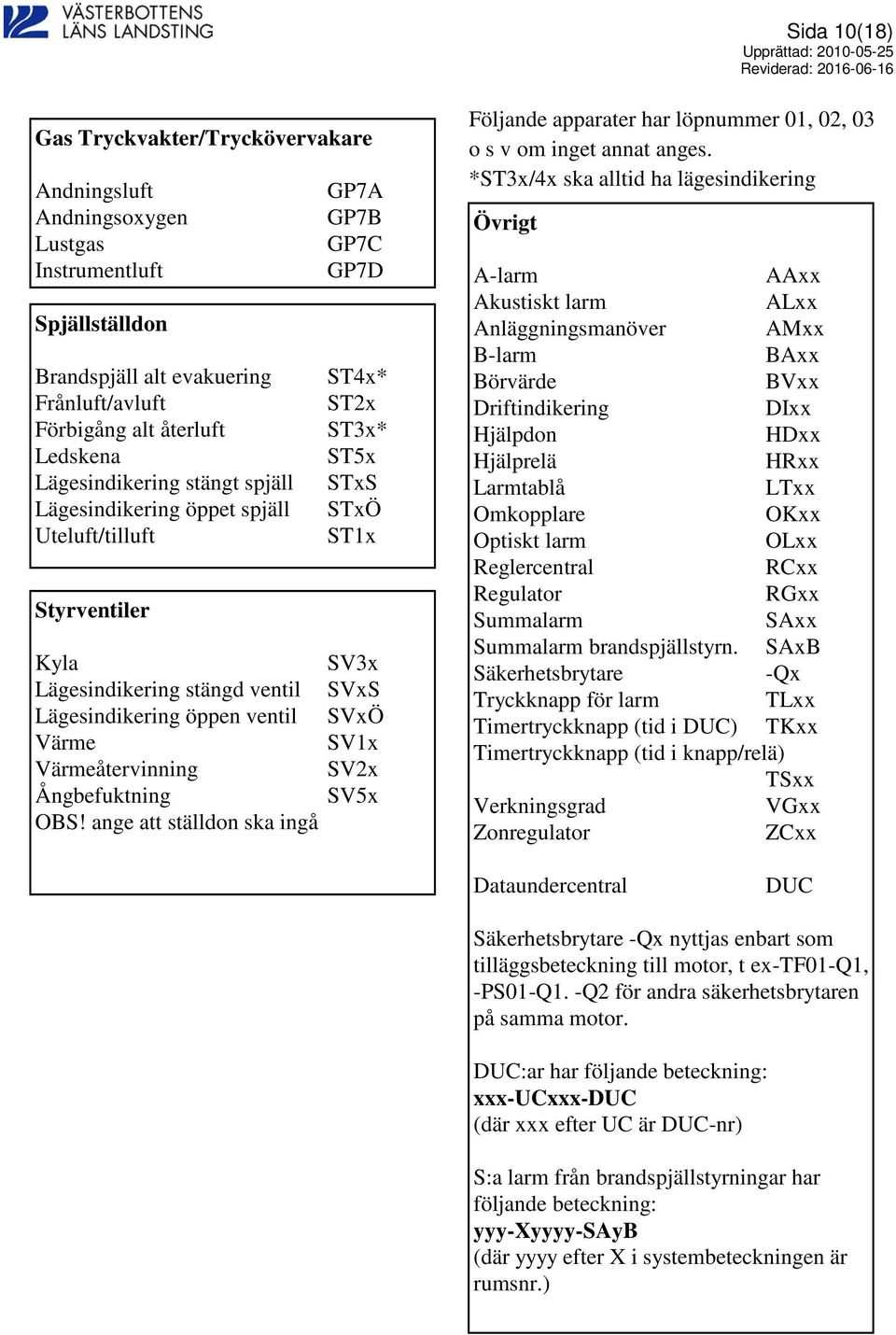

10 Sida 10(18) Gas Tryckvakter/Tryckövervakare Andningsluft GP7A Andningsoxygen GP7B Lustgas GP7C Instrumentluft GP7D Spjällställdon Brandspjäll alt evakuering ST4x* Frånluft/avluft ST2x Förbigång alt återluft ST3x* Ledskena ST5x Lägesindikering stängt spjäll STxS Lägesindikering öppet spjäll STxÖ Uteluft/tilluft ST1x Styrventiler Kyla SV3x Lägesindikering stängd ventil SVxS Lägesindikering öppen ventil SVxÖ Värme SV1x Värmeåtervinning SV2x Ångbefuktning SV5x OBS! ange att ställdon ska ingå Följande apparater har löpnummer 01, 02, 03 o s v om inget annat anges. *ST3x/4x ska alltid ha lägesindikering Övrigt A-larm AAxx Akustiskt larm ALxx Anläggningsmanöver AMxx B-larm BAxx Börvärde BVxx Driftindikering DIxx Hjälpdon HDxx Hjälprelä HRxx Larmtablå LTxx Omkopplare OKxx Optiskt larm OLxx Reglercentral RCxx Regulator RGxx Summalarm SAxx Summalarm brandspjällstyrn. SAxB Säkerhetsbrytare -Qx Tryckknapp för larm TLxx Timertryckknapp (tid i DUC) TKxx Timertryckknapp (tid i knapp/relä) TSxx Verkningsgrad VGxx Zonregulator ZCxx Dataundercentral DUC Säkerhetsbrytare -Qx nyttjas enbart som tilläggsbeteckning till motor, t ex-tf01-q1, -PS01-Q1. -Q2 för andra säkerhetsbrytaren på samma motor. DUC:ar har följande beteckning: xxx-ucxxx-duc (där xxx efter UC är DUC-nr) S:a larm från brandspjällstyrningar har följande beteckning: yyy-xyyyy-sayb (där yyyy efter X i systembeteckningen är rumsnr.)

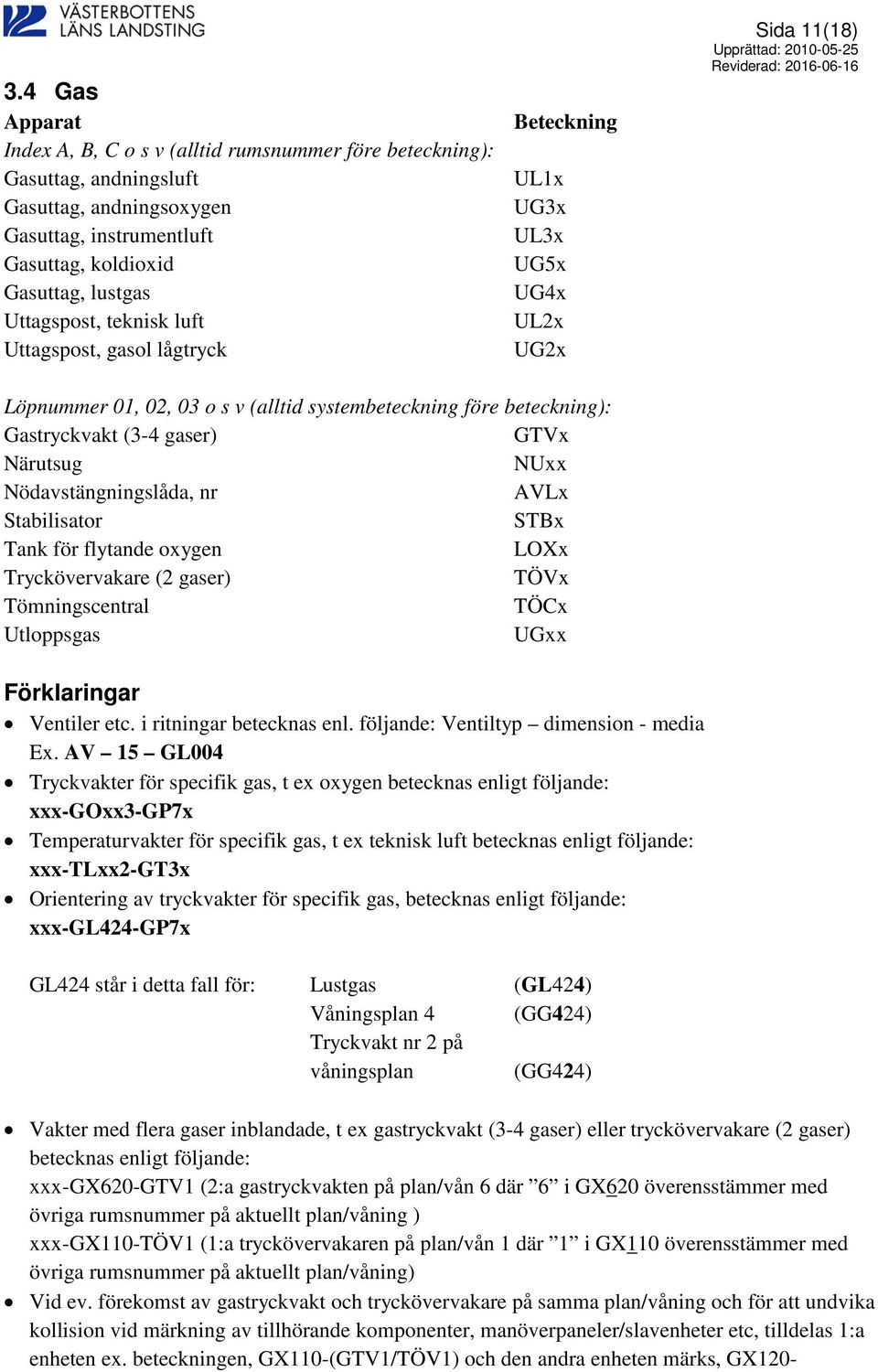

11 3.4 Gas Apparat Index A, B, C o s v (alltid rumsnummer före beteckning): Gasuttag, andningsluft Gasuttag, andningsoxygen Gasuttag, instrumentluft Gasuttag, koldioxid Gasuttag, lustgas Uttagspost, teknisk luft Uttagspost, gasol lågtryck Beteckning UL1x UG3x UL3x UG5x UG4x UL2x UG2x Sida 11(18) Löpnummer 01, 02, 03 o s v (alltid systembeteckning före beteckning): Gastryckvakt (3-4 gaser) GTVx Närutsug NUxx Nödavstängningslåda, nr AVLx Stabilisator STBx Tank för flytande oxygen LOXx Tryckövervakare (2 gaser) TÖVx Tömningscentral TÖCx Utloppsgas UGxx Förklaringar Ventiler etc. i ritningar betecknas enl. följande: Ventiltyp dimension - media Ex. AV 15 GL004 Tryckvakter för specifik gas, t ex oxygen betecknas enligt följande: xxx-goxx3-gp7x Temperaturvakter för specifik gas, t ex teknisk luft betecknas enligt följande: xxx-tlxx2-gt3x Orientering av tryckvakter för specifik gas, betecknas enligt följande: xxx-gl424-gp7x GL424 står i detta fall för: Lustgas (GL424) Våningsplan 4 (GG424) Tryckvakt nr 2 på våningsplan (GG424) Vakter med flera gaser inblandade, t ex gastryckvakt (3-4 gaser) eller tryckövervakare (2 gaser) betecknas enligt följande: xxx-gx620-gtv1 (2:a gastryckvakten på plan/vån 6 där 6 i GX620 överensstämmer med övriga rumsnummer på aktuellt plan/våning ) xxx-gx110-töv1 (1:a tryckövervakaren på plan/vån 1 där 1 i GX110 överensstämmer med övriga rumsnummer på aktuellt plan/våning) Vid ev. förekomst av gastryckvakt och tryckövervakare på samma plan/våning och för att undvika kollision vid märkning av tillhörande komponenter, manöverpaneler/slavenheter etc, tilldelas 1:a enheten ex. beteckningen, GX110-(GTV1/TÖV1) och den andra enheten märks, GX120-

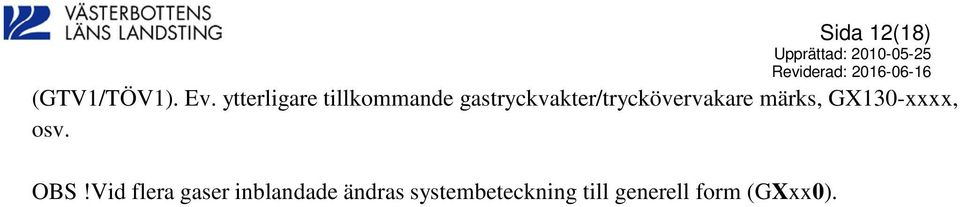

12 Sida 12(18) (GTV1/TÖV1). Ev. ytterligare tillkommande gastryckvakter/tryckövervakare märks, GX130-xxxx, osv. OBS!Vid flera gaser inblandade ändras systembeteckning till generell form (GXxx0).

13 4.0 Exempel I följande exempel är byggnad utelämnad i beteckningar. Sida 13(18) 4.1 Tappvatten VV100-SV1A VV100 VVC100-PS01 VVC100-GT4A VV100-VVX1 VV100-VF01 KV100-VF01 Figur 1 - varmvatten 4.2 Kyla VB200-ÅK01 VB200-CF01 VB200-CF02 KB211- GT1A KB211 KB200-VVX1 KB210- GT1A KB220- GT1A VB200-PS02 KB210 KB220 VB200-PS01 VKA01 KB200-PS01 KB200-PS02 VS100-PS02 VKA01-KP01 KM200 VS100 Figur 1 - kyla

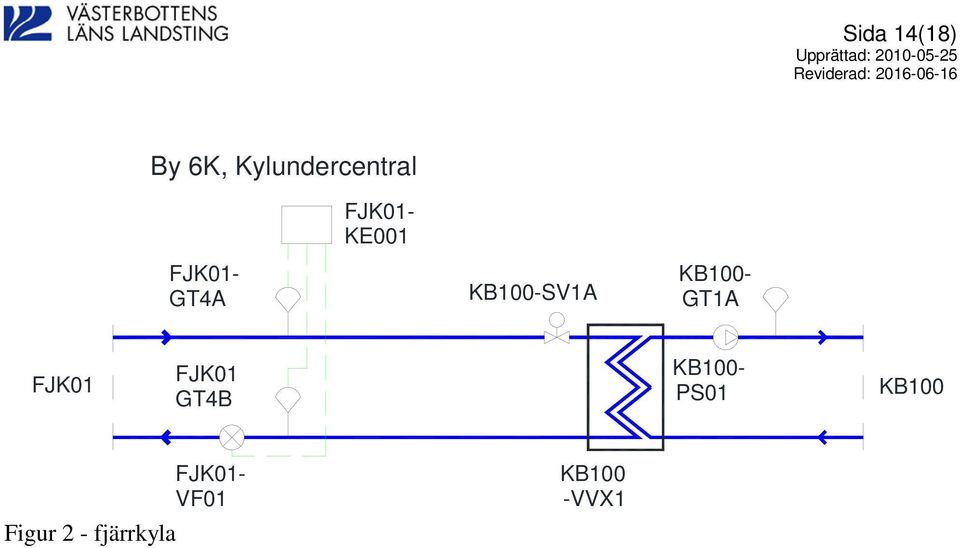

14 Sida 14(18) By 6K, Kylundercentral FJK01- KE001 FJK01- GT4A KB100-SV1A KB100- GT1A FJK01 FJK01 GT4B KB100- PS01 KB100 Figur 2 - fjärrkyla FJK01- VF01 KB100 -VVX1

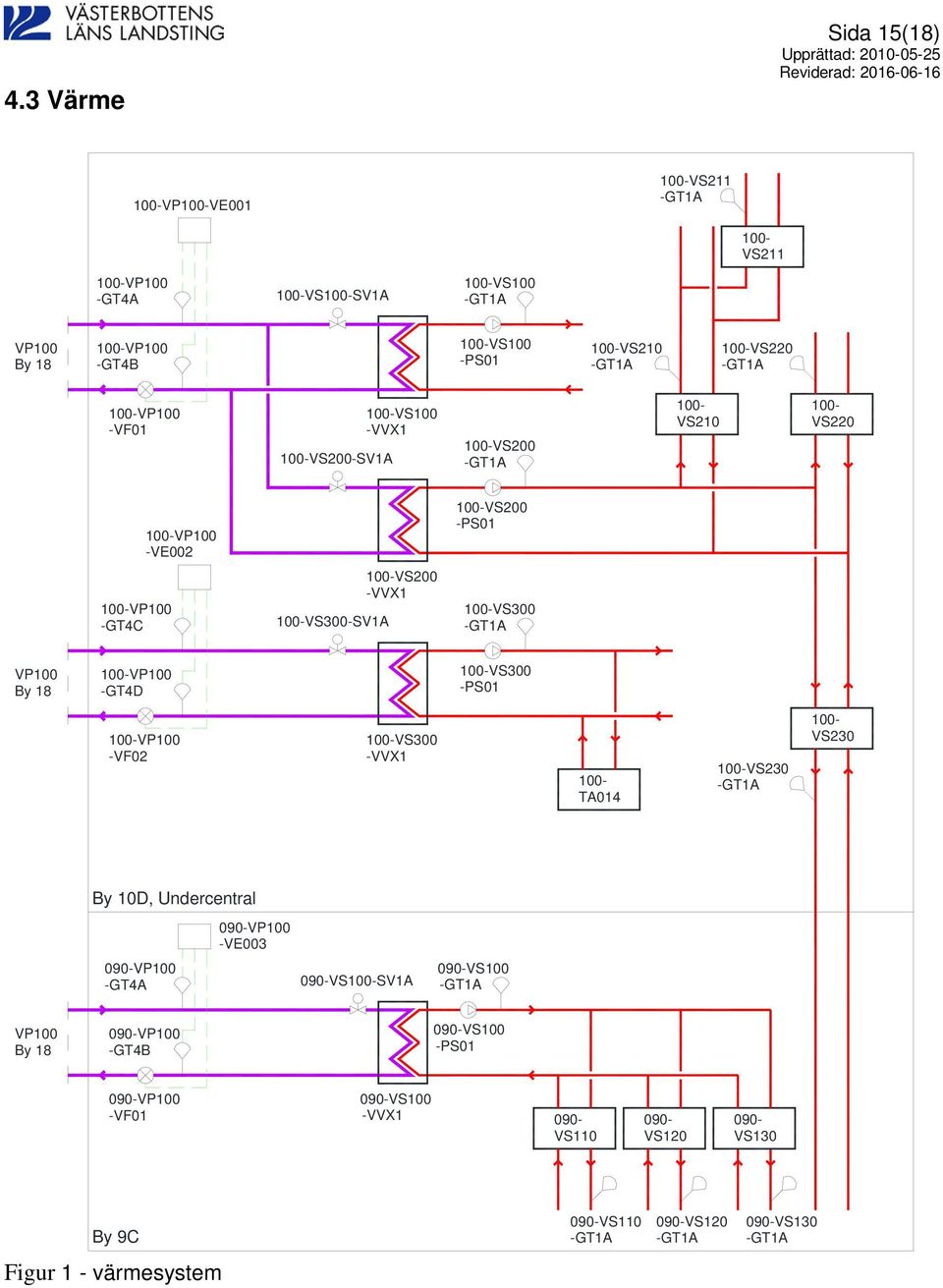

15 4.3 Värme Sida 15(18) 100-VP100-VE VS VS VP100 -GT4A 100-VS100-SV1A 100-VS100 VP100 By VP100 -GT4B 100-VS100 -PS VS VS VP100 -VF VS200-SV1A 100-VS100 -VVX1 100-VS VS VS VP100 -VE VS200 -PS VP100 -GT4C 100-VS300-SV1A 100-VS200 -VVX1 100-VS300 VP100 By VP100 -GT4D 100-VS300 -PS VP100 -VF VS300 -VVX TA VS VS230 By 10D, Undercentral 090-VP100 -VE VP100 -GT4A 090-VS100-SV1A 090-VS100 VP100 By VP100 -GT4B 090-VS100 -PS VP100 -VF VS100 -VVX VS VS VS130 By 9C 090-VS VS VS130 Figur 1 - värmesystem

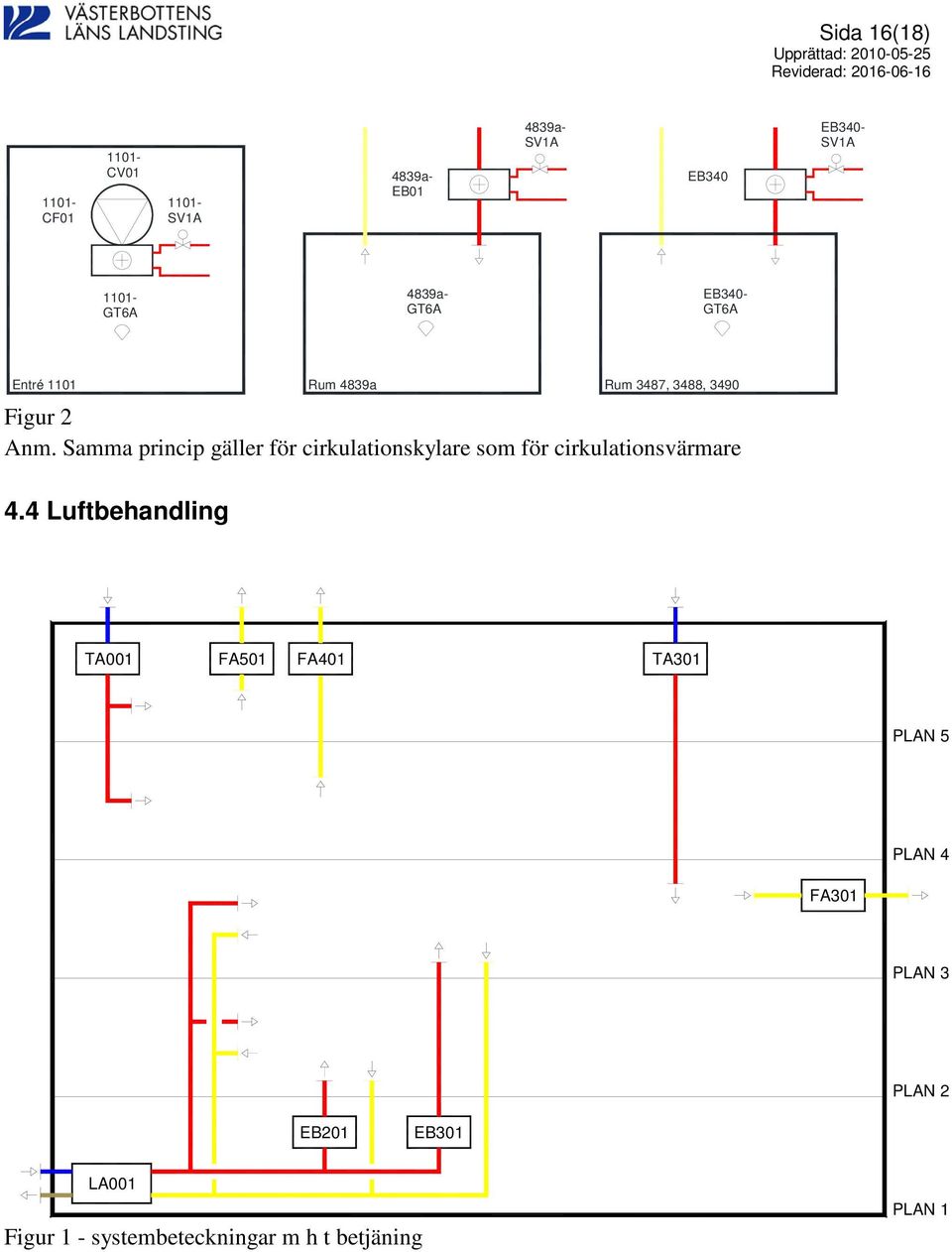

16 Sida 16(18) CF CV SV1A 4839a- EB a- SV1A EB340 EB340- SV1A GT6A 4839a- GT6A EB340- GT6A Entré 1101 Rum 4839a Rum 3487, 3488, 3490 Figur 2 Anm. Samma princip gäller för cirkulationskylare som för cirkulationsvärmare 4.4 Luftbehandling TA001 FA501 FA401 TA301 PLAN 5 PLAN 4 FA301 PLAN 3 PLAN 2 EB201 EB301 LA001 Figur 1 - systembeteckningar m h t betjäning PLAN 1

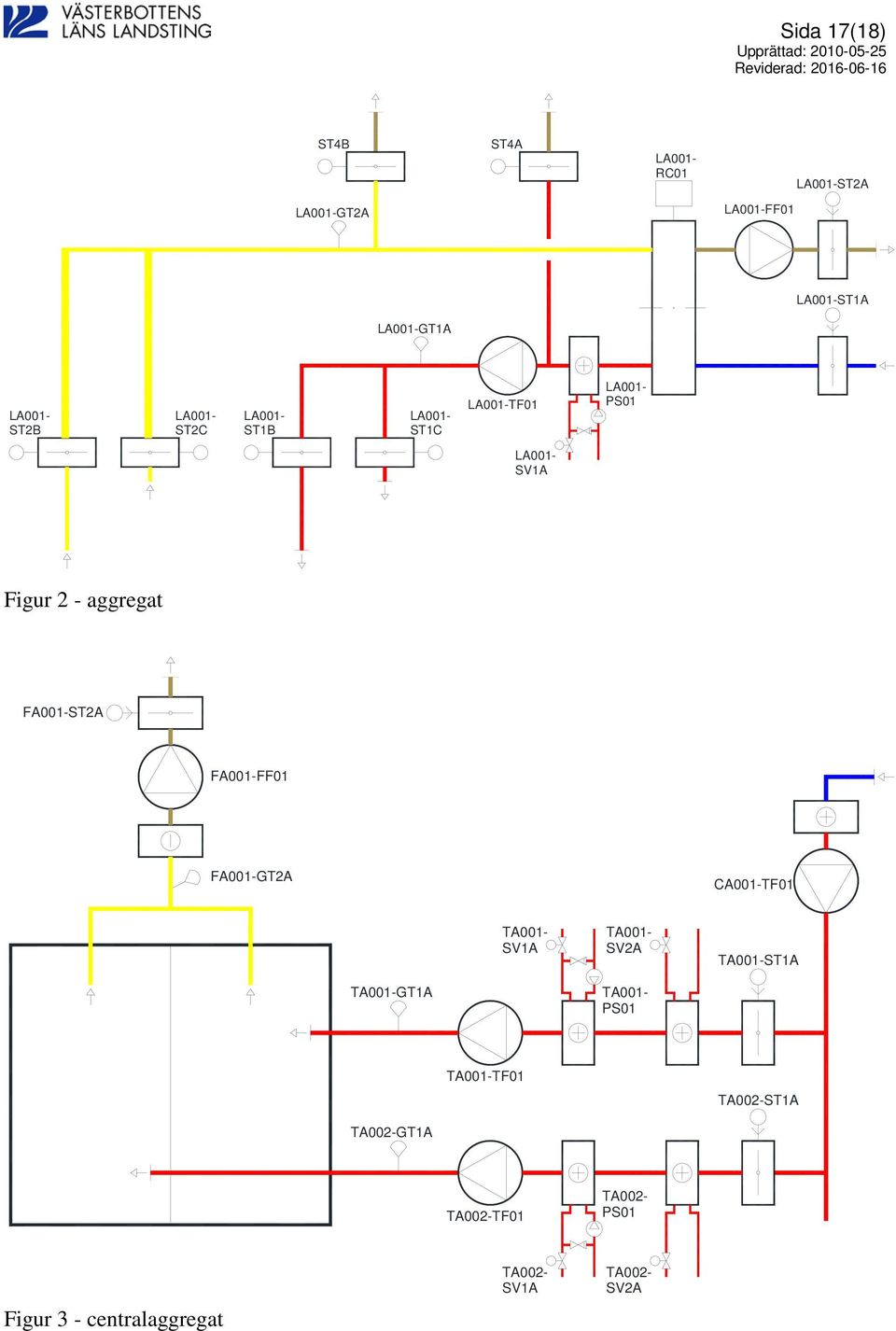

17 Sida 17(18) ST4B ST4A LA001- RC01 LA001-ST2A LA001-GT2A LA001-FF01 LA001-ST1A LA001 LA001- ST2B LA001- ST2C LA001- ST1B LA001- ST1C LA001-TF01 LA001- PS01 LA001- SV1A Figur 2 - aggregat FA001-ST2A FA001-FF01 FA001-GT2A CA001-TF01 TA001- SV1A TA001- SV2A TA001-ST1A TA001 TA001- PS01 TA001-TF01 TA002-ST1A TA002 TA002-TF01 TA002- SV2A TA002- PS01 Figur 3 - centralaggregat TA002- SV1A

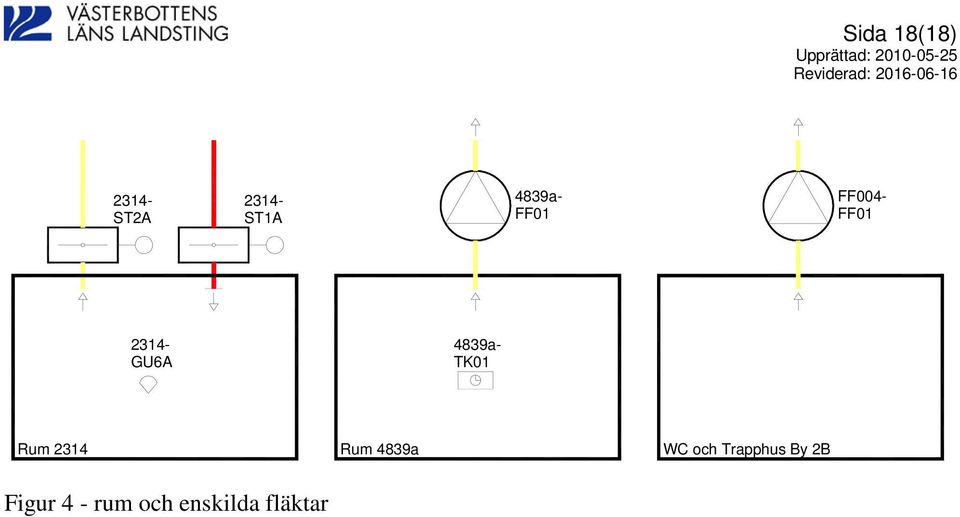

18 Sida 18(18) ST2A ST1A 4839a- FF01 FF004- FF GU6A 4839a- TK01 Rum 2314 Rum 4839a WC och Trapphus By 2B Figur 4 - rum och enskilda fläktar
