1 Skötselanvisning FTX typ s10 Du har valt ventilationsvzirmeväxlare FTX 510. Om du läser igenom den h2ir informalionen och följer skötselanvisningen kommer aggregatet att fungera både störn ingsfritt och energibesparande Maj

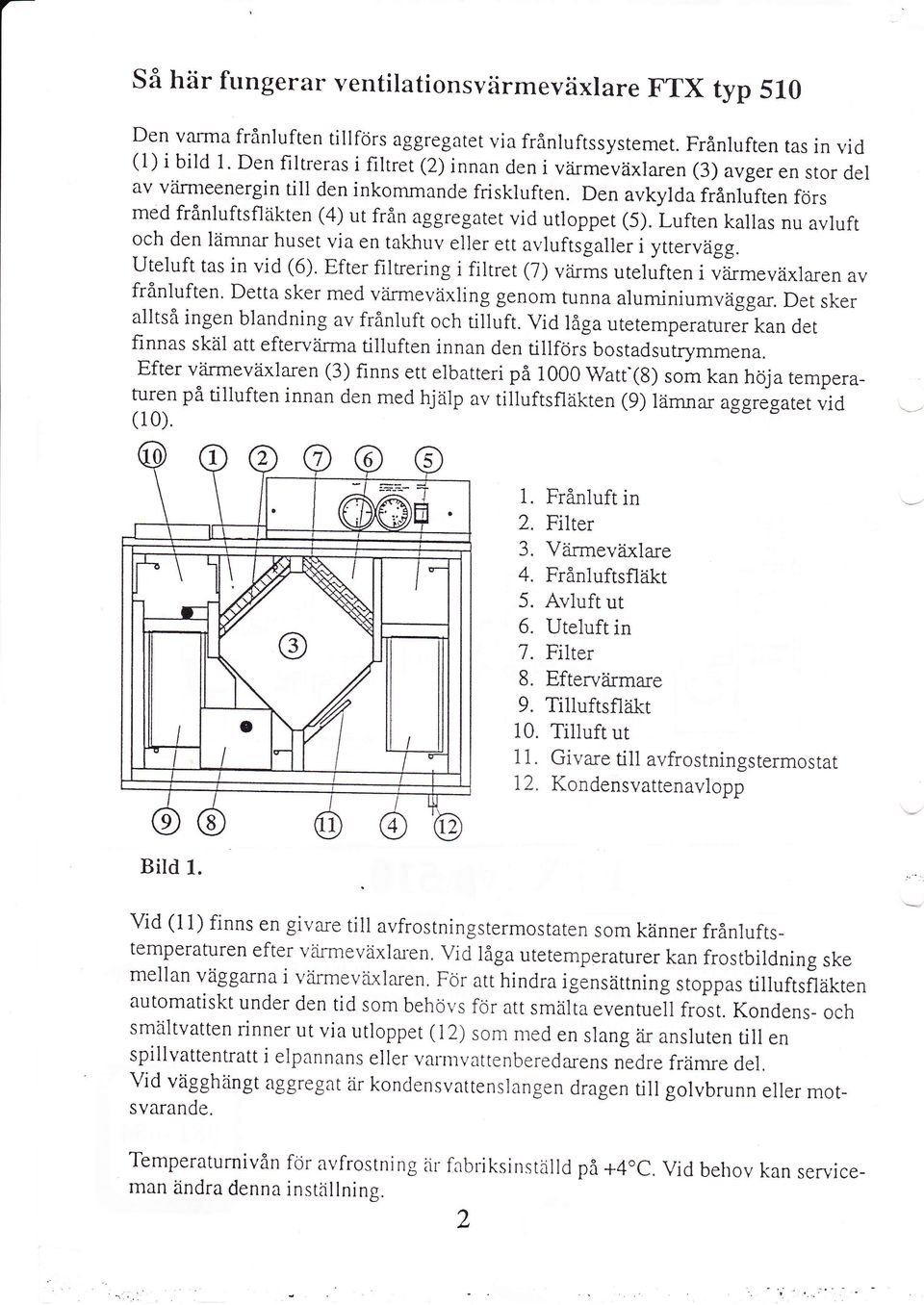

2 så här fungerar ventilationsvärmeväxlare FTx typ 510 Den varma frånluften tillfors aggregatet via frånluftssystemet. Frånluften tas in vid (1) i bild 1. Den filtreras i filtret (2) innan den i vtumeväxlaren (3) avger en sror del av viirmeenergin till den inkommande friskluften. Den avkylda frånluften förs med frånluftsfläkten (4) ut frän aggregatet vid utloppet (5). Luften kallas nu avlufr och den lämnar huset via en takhuv eller ett avluftsgaller i yttervägg. Uteluft tas in vid (6). Efter filtrering i filtret (7) viirms uteluften i viirmeväxlaren av frånluften. Detta sker med vd.rmeväxling genom tunna aluminiumväggar. Det sker alltså ingen blandning av frånluft och tilluft. Vid låga uretemperaturer kan det finnas skäl att efterv2irma tilluften innan den tillförs bostadsusrmmena. Efter värmeväxlaren (3) finns ett elbameri på 1000 Watr'(8) som kan hoja temperaluren på tilluften innan den med hjälp av tilluftsfläkten (9) Iämnar aggregaret vid (10). 1. Franluft in 2. Filter 3. Våinneviixlare 4. FrånluftsflZikt 5. Avluft ut 6. Uteluft in 7. Filter 8. Eftervåirmare 9. Tilluftsfltikt 10. Tilluft ut 1 1. Givare till avfrostningstermostat 12. Kondensvattenavlopp Bird 1. Vid (11) finns en givare till avfrostningstermostaten som känner frånluftstemperaluren efter vdrmeväxlalen. Vid låga utetemperaturer kan frostbildning ske mellan väggarna i vdrmeviixlaren. För att hindra igensättning stoppas tilluftsfläkten automatiskt under den tid som behövs for att smälta eventuell frost. Kondens- och smältvatten rinner ut via utloppet (12) som med en slang rir ansluten till en spillvatten[att i elpannans eller varn]vattenberedarens nedre främre del. Vid vägghängt aggregat är konclensvattenslangen dragen till golvbrunn eller motsvarande. Temperaturnivån for avfrostning är fabriksinställd på +4.c. vid behov kan sen,iceman ändra denna inställning. 2

Den avkylda frånluften förs med frånluftsfläkten (4) ut frän aggregatet vid utloppet (5). Luften kallas nu avlufr och den lämnar huset via en takhuv eller ett avluftsgaller i yttervägg.

3 Manöverpanel / Inställning Manöverpanelen nås genom att öppna den yttre luckan, denna 2ir upphzingd i överkant och hålls stängd med magnetlås. Bild 2. i\{anöverpanel FLÅI«EFTERVÄRUARE HUVUO. lö.!l.ldrp. 4J.. +l o"g BRYTARE ln 25.C dn ro.c. 1. Reglaget för fl2iktarna skall normalt inte röras. Vid injustering av anläggningen ställes reglaget på korrekt viirde. 2. Termostat-eftervärmare. Denna termostat reglerar inblåsningstemperaturen. För att undvika för hög inomhustemperahrr vid solinsrålning e1ler hög intern värmealstring under vår och höst, skall eftervzirmaren inte ställas in på högre temperalur iin +15"C. I aggregatet finns en temperaturbegränsare som hindrar eftervzirmaren att träda i funktion om lufttemperaturen efter viixlaren iir högre åin +15oC. Vid lägre lufttemperatur kan termostaten för eftervärmaren ställas in på önskat viirde mellan +15'C och 25oC. 3. Huvudbrytare. Denna ska1l alltid slås ifrän innan inre luckan till aggregatet öppnas. 4. Justering av avfrostningstermostat. Denna iir fabriksinställd på +4'C och skall endast äindras av sen'iceman eller på servicemans inrådan. Termostaten dr placerad balcom frontpanelen. 3

Denna termostat reglerar inblåsningstemperaturen.

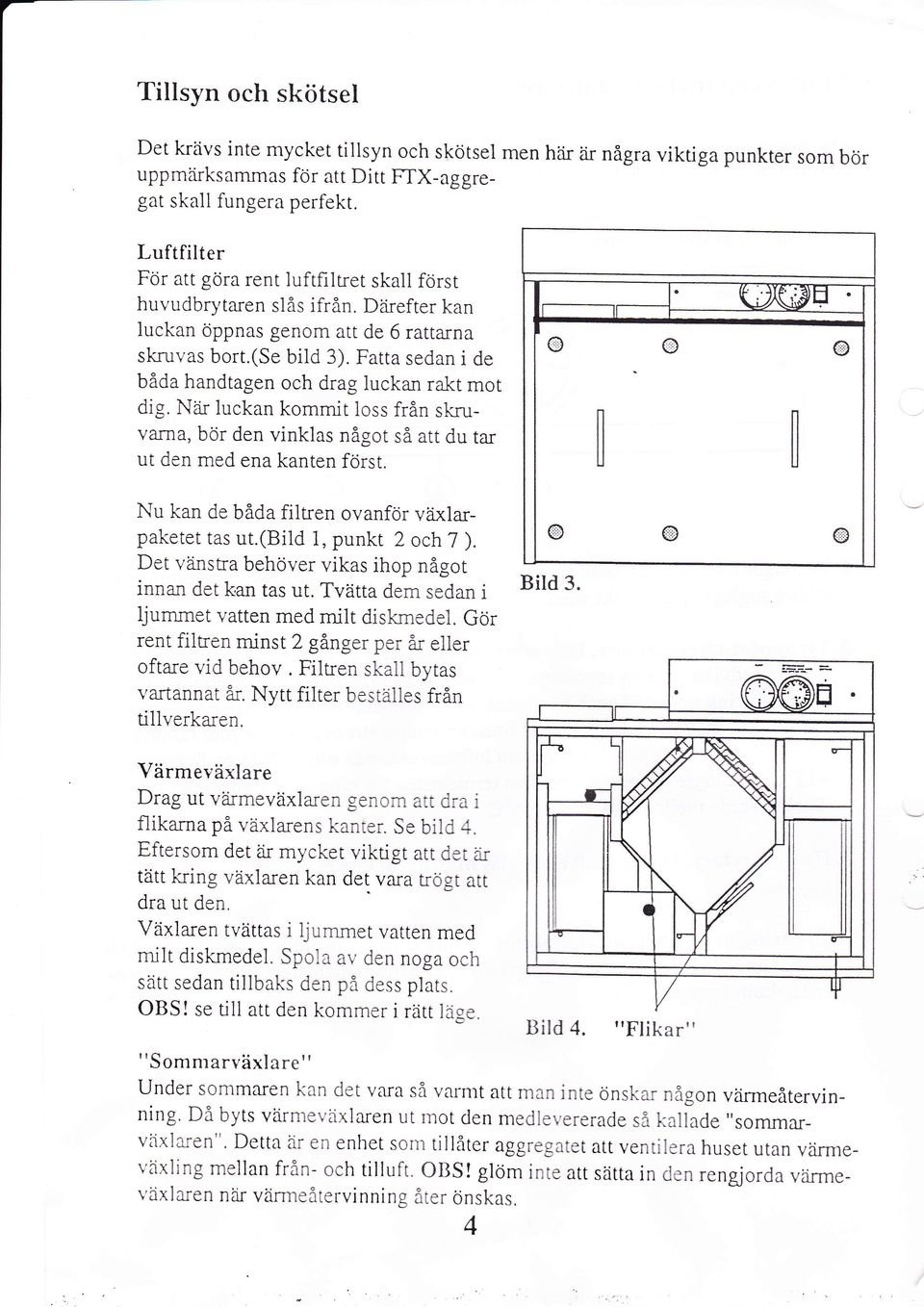

4 Tillsyn och skötsel Det krävs inte mycket tillsyn och skötsel men hiir är några viktiga punkter som bör uppm2irksarnmas för att Ditt F'TX-aggregat skall fungera perfekt. Luftfilter För att göra rent lufrfiltret skall först huvudbrytaren slås ifrån. Diirefter kan luckan öppnas genom att de 6 rattarna skruvas bort.(se bild 3). Fatra sedan i de båda handtagen och drag luckal rakt mot dig. Niir luckan kommit loss från skruvarna, bör den vinklas något så att du tar ut den med ena kanten först. Nu kan de båda filtren ovanfor viixlarpaketet tas ut.(bild 1, punkt Z ocht ). Det viinstra behöver vikas ihop något innan det kan tas ut. Tvätta dem sedan i ljummet vatten med milt diskmedel. Gör rent filtren minst 2 gånger per år eller oftare vid behov. Filtren ska11 bytas vartannat år. Nytt filter beställes från tillverkaren. il ' \r'lpe o o e Bitd 3. Värmeväxlare Drag ut vdrmeväxlaren genom att cira i flikarna på växlarens kanrer. Se bild 4, Eftersom det iir mycker viktigt att der zir tätt kring växlaren kan det va-ra t_rögt att dra ut den. Växlaren tvättas i ljummet vatten med milt diskmedel. Spola av den noga och sätt sedan tillbaks den på dess plars. OBS! se till att den kommer i rärt läse. Bild 4. "FIikar" "Somntarväxlare " Under sommaren kan det vara så varnrt att man inte önskar nägon viirmeåtervinning' Då byts vdrmet'äxlaren ut mot clen medlevererade så kailade "sommarväxiaten". Detta dr en enhet som tillåter aggreqatet att ventilera huset utan vdrmer'äxling mellan från- och tilluft. OBS! glöm inre art sätta in den rengjorda vdrmer'äxlaren ndr värmeåtervinning åter önskas. 4

Fatra sedan i de båda handtagen och drag luckal rakt mot dig. Niir luckan kommit loss från skruvarna, bör den vinklas något så att du tar ut den med ena kanten först.

5 Kondensvattenslang Bottenplåten på frånluftssidan utgör en samlingslåda för kondensvatten. Vattnet leds via en plastslang till ett samlingsrör i varmvattenberedarens eller elpannans underdel. Slangen avslutas med ett vattenlås. Kontrollera att utloppet i bottenplåten (Bild 1, punkt 12 ) eller vattenlåset inte zir igensatta. Gör detra tr,å gånger per år. Fläktar och eftervärmare Fliiktskovlarna rengöres med mjuk trasa och diskmedel. OBS! ingrepp i elinstallationer får endast göras under överinseende av behörig elinstallatör. L?impligt serviceintervall vart 3-5 år. Ytterväggsgaller Ytterväggsgallret rengöres åtminstone varje höst. Bild 5. Ytterväggsgaller För öppning: Tryck uppåt med tummarna, drag utåt, samtidigt på två stiillen Frånluftsventiler N?ir ventilerna är monterade ii de redan instäilda för att ge rätt ventilation. Ändra inte denna inställning utan att förs kontakta installatören el1er tiliverkaren. Om ventilerna i bad- och duschrum dr försedda med forcering kan dessa vid behov öppnas maximalt genom att dra i snöret. Ventilerna rengöres med svagt handdiskmedel utan tillsats av slipmedel. Vill man rengöra ventilerna invändigt, demonteras dessa från fästrarxen och monteras åter efter rengöring. man vill Ventilationen skall alltid vara igång om minska riskerna for fuktskador. Bild 6. Frånluftsventil 5

Fläktar och eftervärmare Fliiktskovlarna rengöres med mjuk trasa och diskmedel. OBS! ingrepp i elinstallationer får endast göras under överinseende av behörig elinstallatör. L?

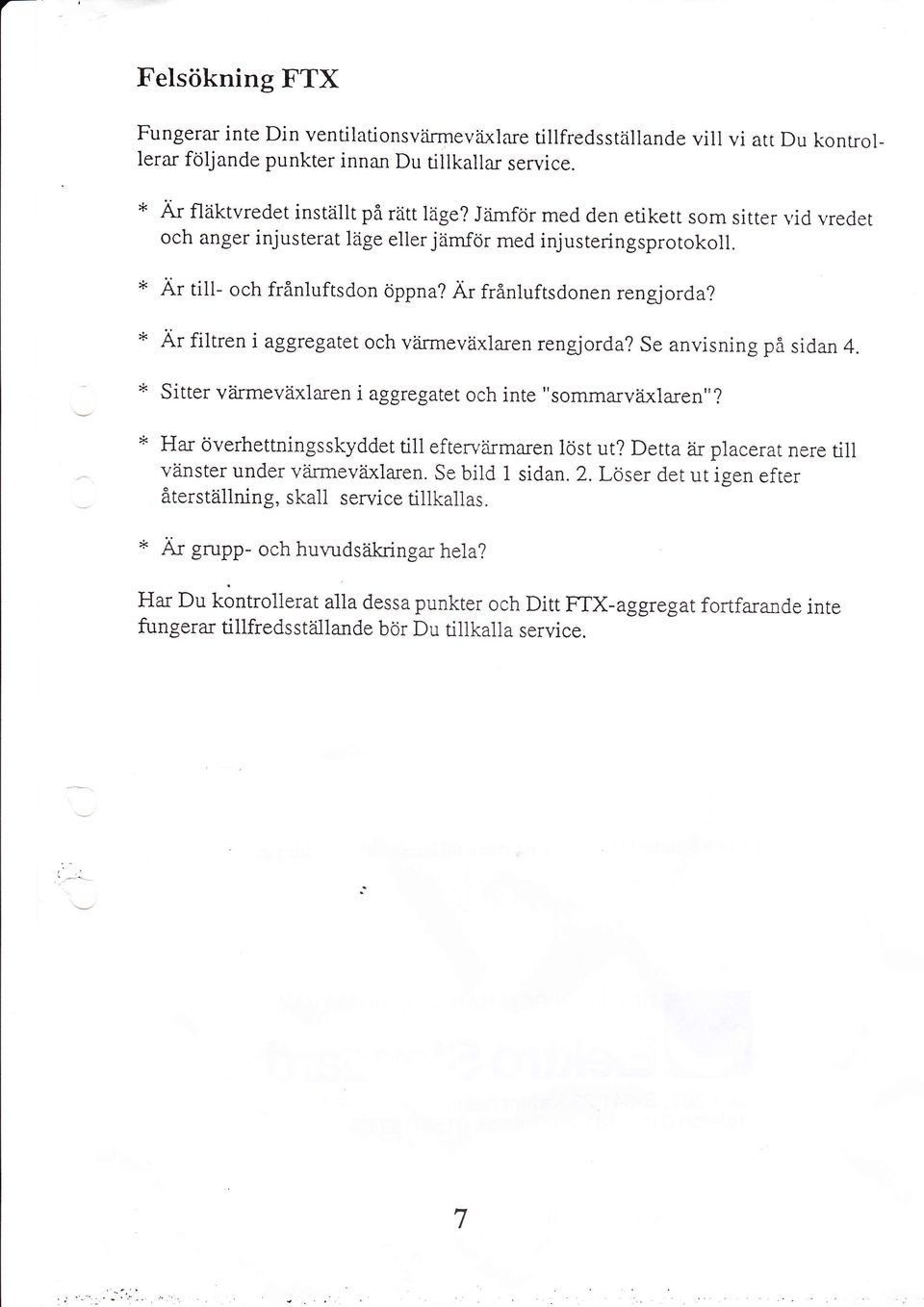

6 Felsökning FTX Fungerar inte Din ventilationsvärmeviixlare tillfredsställande vill vi att Du kontrollerar följande punkter innan Du tillkallar service. * fu flaktvredet inställt på rätt läge? Jiimfcir med den etikett som sitter vid vreder och anger injusterat läge eller jämför med injusteringsprotokoll. )i< Är till- och frånluftsdon öppna? Är frånruftsdonen rengjorda? d< Är filrren i aggregatet och värrmeväxlaren rengjorda? Se anvisning på sidan 4. * Sitter vzirmeväxlaren i aggregatet och inte "sommarväxlaren"? * Har överhettningsskyddet till efterveirmaren löst ut? Detta iir placerat nere till vänster under viirmeväxlaren. Se bild 1 sidan. 2. Löser der ut igen efter återställning, skall service tiilkallas. * fu g*pp- och huvudsiikringar hela? Har Du kåntrollerat alia dessa punkter och Ditt FTX-aggregat fortfarande inte fungerar tillfredsst?illande bör Du tillkalla service. i.' 7

d< Är filrren i aggregatet och värrmeväxlaren rengjorda? Se anvisning på sidan 4. * Sitter vzirmeväxlaren i aggregatet och inte "sommarväxlaren"?
