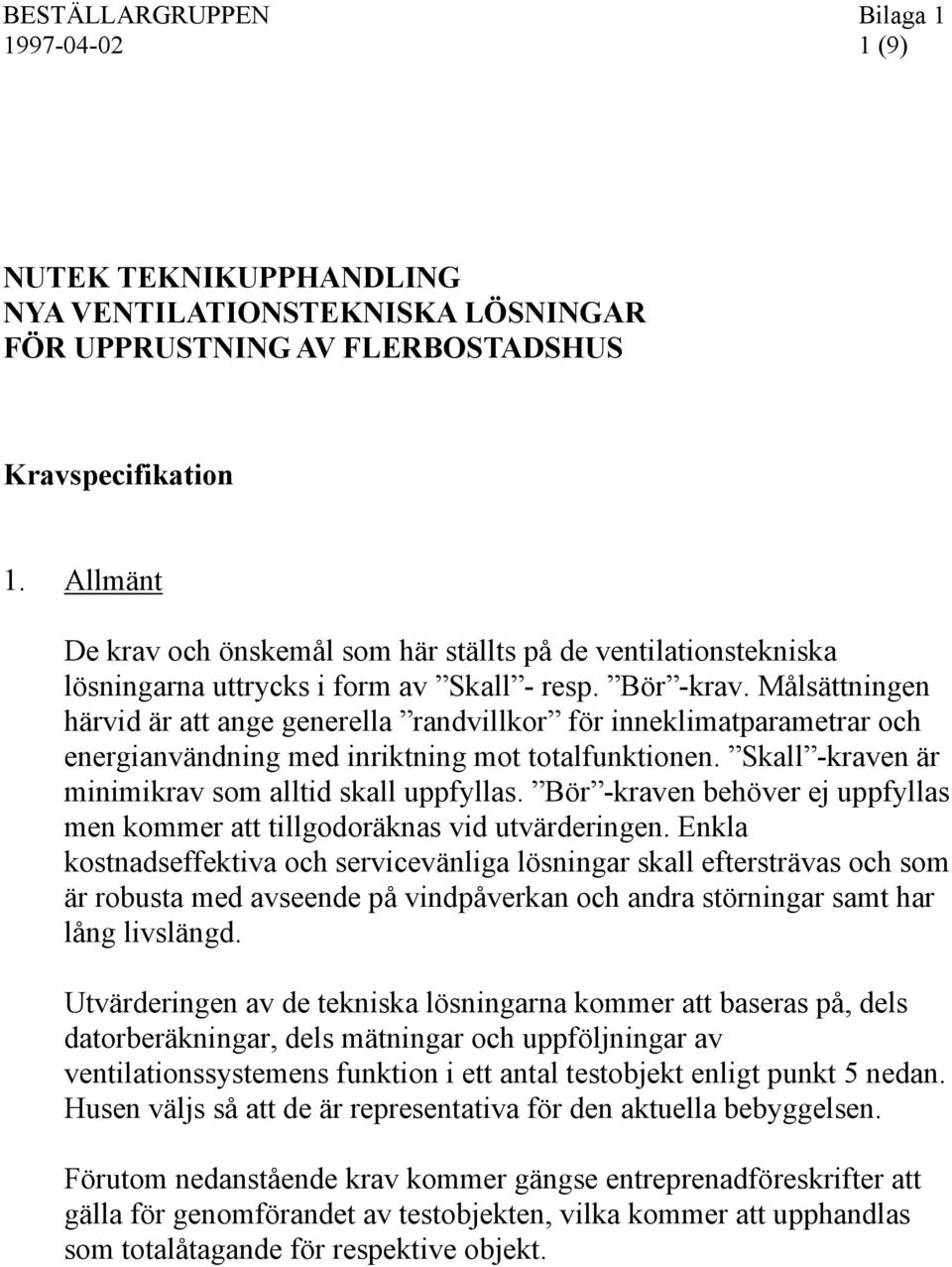

1 BESTÄLLARGRUPPEN Bilaga (9) NUTEK TEKNIKUPPHANDLING NYA VENTILATIONSTEKNISKA LÖSNINGAR FÖR UPPRUSTNING AV FLERBOSTADSHUS Kravspecifikation 1. Allmänt De krav och önskemål som här ställts på de ventilationstekniska lösningarna uttrycks i form av Skall - resp. Bör -krav. Målsättningen härvid är att ange generella randvillkor för inneklimatparametrar och energianvändning med inriktning mot totalfunktionen. Skall -kraven är minimikrav som alltid skall. Bör -kraven behöver ej men kommer att tillgodoräknas vid utvärderingen. Enkla kostnadseffektiva och servicevänliga lösningar skall eftersträvas och som är robusta med avseende på vindpåverkan och andra störningar samt har lång livslängd. Utvärderingen av de tekniska lösningarna kommer att baseras på, dels datorberäkningar, dels mätningar och uppföljningar av ventilationssystemens funktion i ett antal testobjekt enligt punkt 5 nedan. Husen väljs så att de är representativa för den aktuella bebyggelsen. Förutom nedanstående krav kommer gängse entreprenadföreskrifter att gälla för genomförandet av testobjekten, vilka kommer att upphandlas som totalåtagande för respektive objekt.

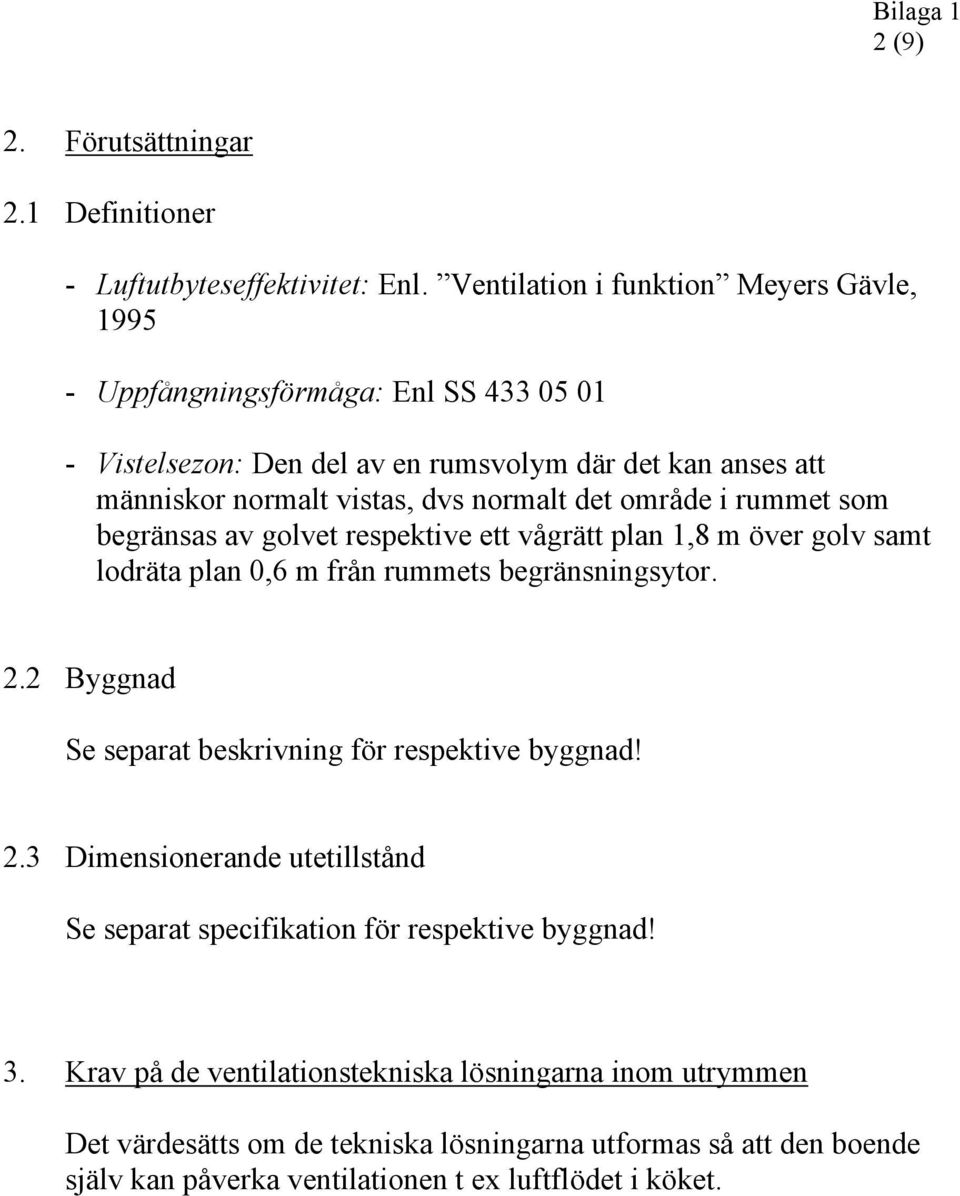

2 2 (9) 2. Förutsättningar 2.1 Definitioner - Luftutbyteseffektivitet: Enl. Ventilation i funktion Meyers Gävle, Uppfångningsförmåga: Enl SS Vistelsezon: Den del av en rumsvolym där det kan anses att människor normalt vistas, dvs normalt det område i rummet som begränsas av golvet respektive ett vågrätt plan 1,8 m över golv samt lodräta plan 0,6 m från rummets begränsningsytor. 2.2 Byggnad Se separat beskrivning för respektive byggnad! 2.3 Dimensionerande utetillstånd Se separat specifikation för respektive byggnad! 3. Krav på de ventilationstekniska lösningarna inom utrymmen Det värdesätts om de tekniska lösningarna utformas så att den boende själv kan påverka ventilationen t ex luftflödet i köket.

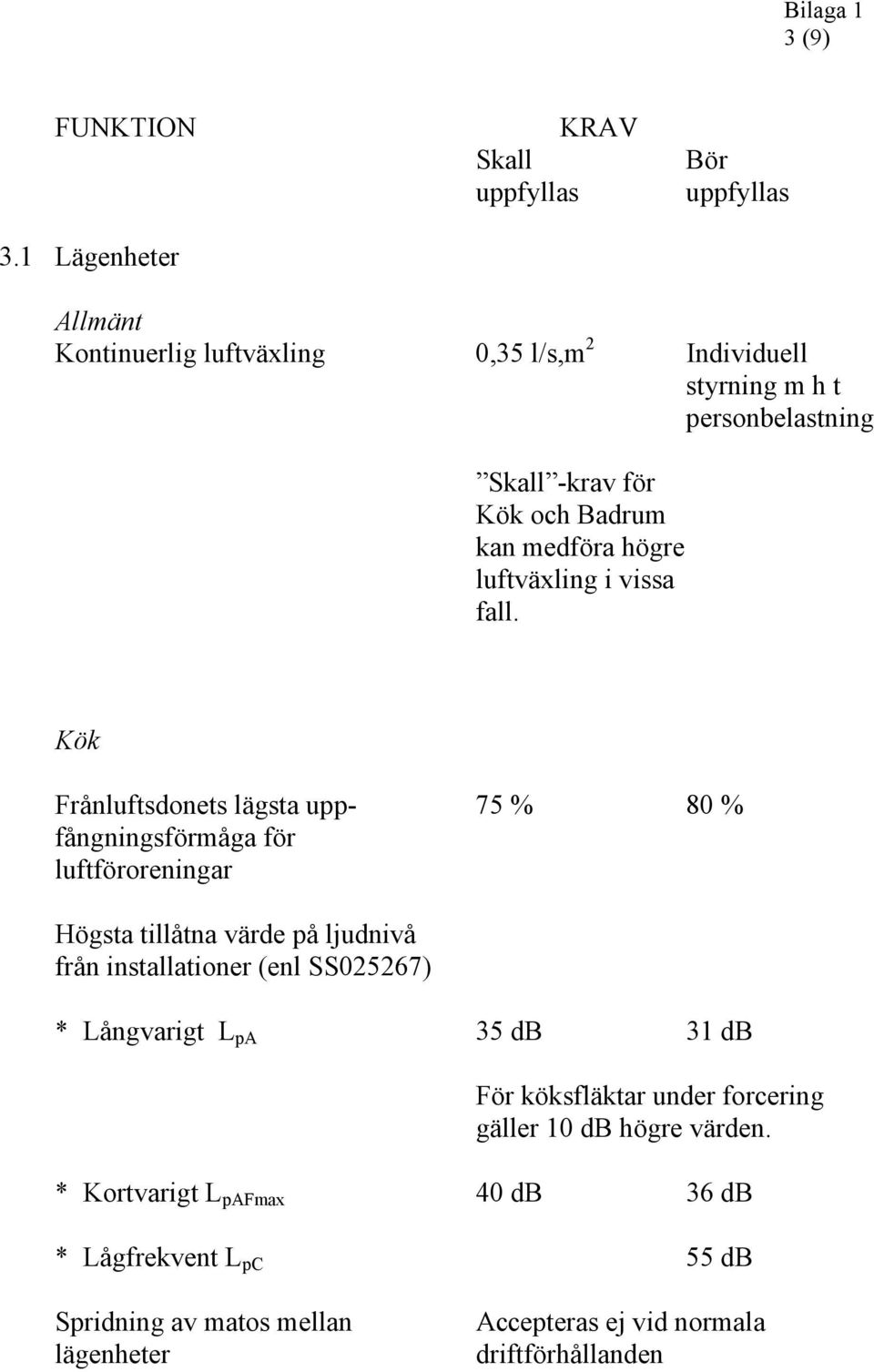

3 3 (9) FUNKTION 3.1 Lägenheter Skall Bör Allmänt Kontinuerlig luftväxling 0,35 l/s,m 2 Individuell styrning m h t personbelastning Skall -krav för Kök och Badrum kan medföra högre luftväxling i vissa fall. Kök Frånluftsdonets lägsta upp- 75 % 80 % fångningsförmåga för luftföroreningar Högsta tillåtna värde på ljudnivå från installationer (enl SS025267) * Långvarigt L pa 35 db 31 db För köksfläktar under forcering gäller 10 db högre värden. * Kortvarigt L pafmax 40 db 36 db * Lågfrekvent L pc 55 db Spridning av matos mellan lägenheter Accepteras ej vid normala driftförhållanden

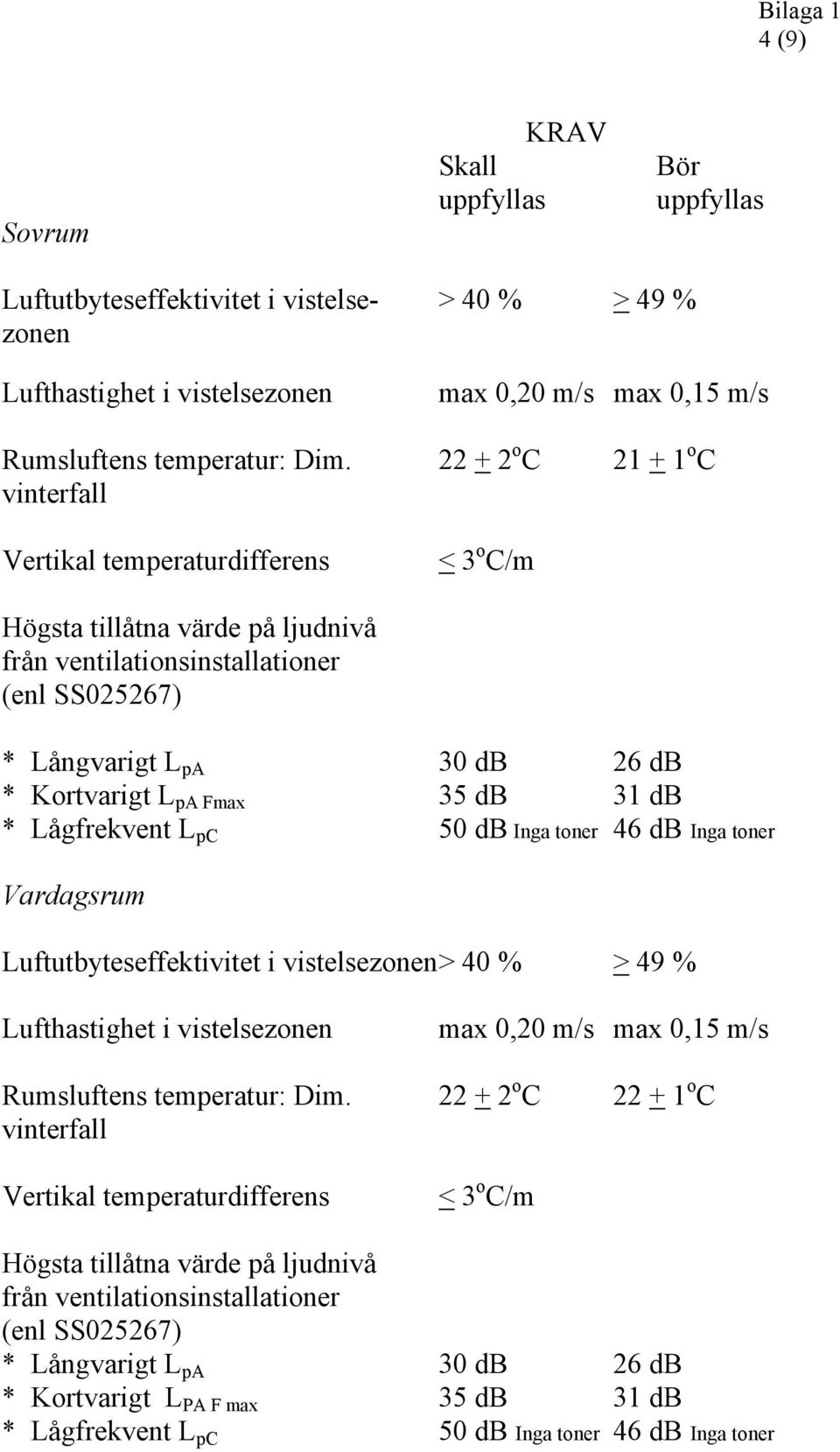

4 4 (9) Sovrum Skall Bör Luftutbyteseffektivitet i vistelse- > 40 % > 49 % zonen Lufthastighet i vistelsezonen max 0,20 m/s max 0,15 m/s Rumsluftens temperatur: Dim o C o C vinterfall Vertikal temperaturdifferens < 3 o C/m Högsta tillåtna värde på ljudnivå från ventilationsinstallationer (enl SS025267) * Långvarigt L pa 30 db 26 db * Kortvarigt L pa Fmax 35 db 31 db * Lågfrekvent L pc 50 db Inga toner 46 db Inga toner Vardagsrum Luftutbyteseffektivitet i vistelsezonen > 40 % > 49 % Lufthastighet i vistelsezonen max 0,20 m/s max 0,15 m/s Rumsluftens temperatur: Dim o C o C vinterfall Vertikal temperaturdifferens < 3 o C/m Högsta tillåtna värde på ljudnivå från ventilationsinstallationer (enl SS025267) * Långvarigt L pa 30 db 26 db * Kortvarigt L PA F max 35 db 31 db * Lågfrekvent L pc 50 db Inga toner 46 db Inga toner

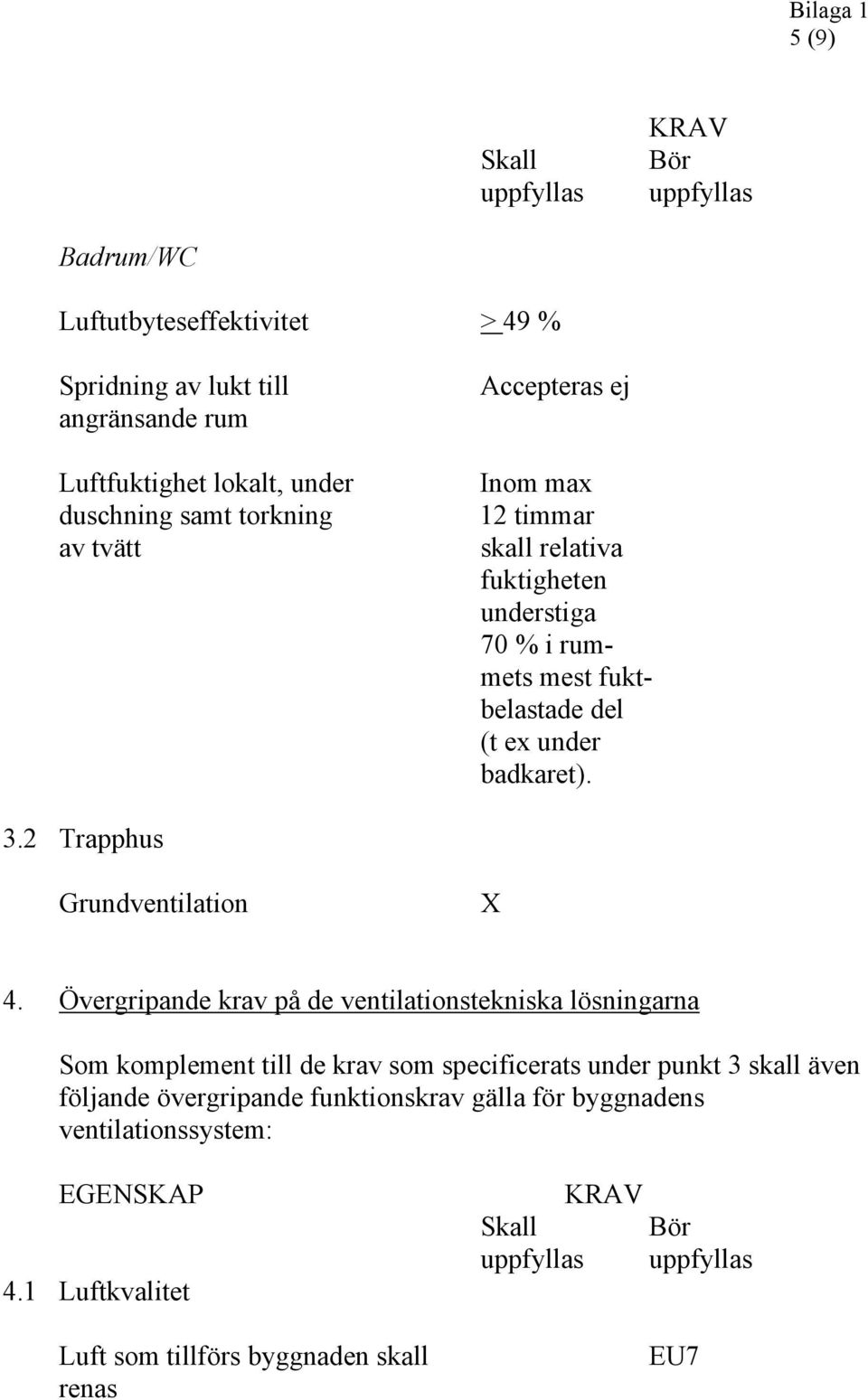

5 5 (9) Skall Bör Badrum/WC Luftutbyteseffektivitet > 49 % Spridning av lukt till angränsande rum Luftfuktighet lokalt, under duschning samt torkning av tvätt Accepteras ej Inom max 12 timmar skall relativa fuktigheten understiga 70 % i rummets mest fuktbelastade del (t ex under badkaret). 3.2 Trapphus Grundventilation 4. Övergripande krav på de ventilationstekniska lösningarna Som komplement till de krav som specificerats under punkt 3 skall även följande övergripande funktionskrav gälla för byggnadens ventilationssystem: EGENSKAP 4.1 Luftkvalitet Luft som tillförs byggnaden skall renas Skall Bör EU7

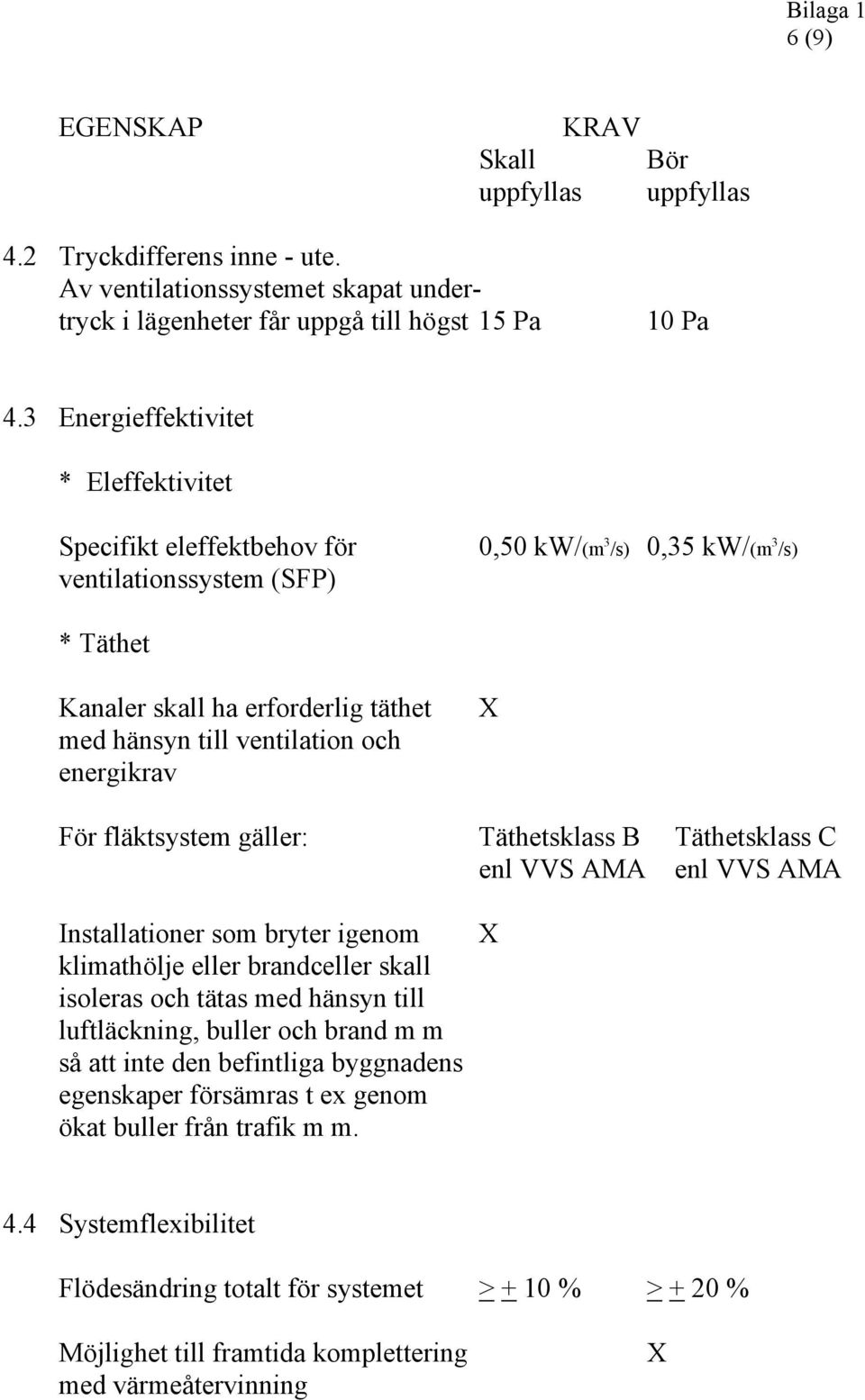

6 6 (9) EGENSKAP Skall Bör 4.2 Tryckdifferens inne - ute. Av ventilationssystemet skapat undertryck i lägenheter får uppgå till högst 15 Pa 10 Pa 4.3 Energieffektivitet * Eleffektivitet Specifikt eleffektbehov för ventilationssystem (SFP) 0,50 kw/(m 3 /s) 0,35 kw/(m 3 /s) * Täthet Kanaler skall ha erforderlig täthet med hänsyn till ventilation och energikrav För fläktsystem gäller: Täthetsklass B Täthetsklass C enl VVS AMA enl VVS AMA Installationer som bryter igenom klimathölje eller brandceller skall isoleras och tätas med hänsyn till luftläckning, buller och brand m m så att inte den befintliga byggnadens egenskaper försämras t ex genom ökat buller från trafik m m. 4.4 Systemflexibilitet Flödesändring totalt för systemet > + 10 % > + 20 % Möjlighet till framtida komplettering med värmeåtervinning

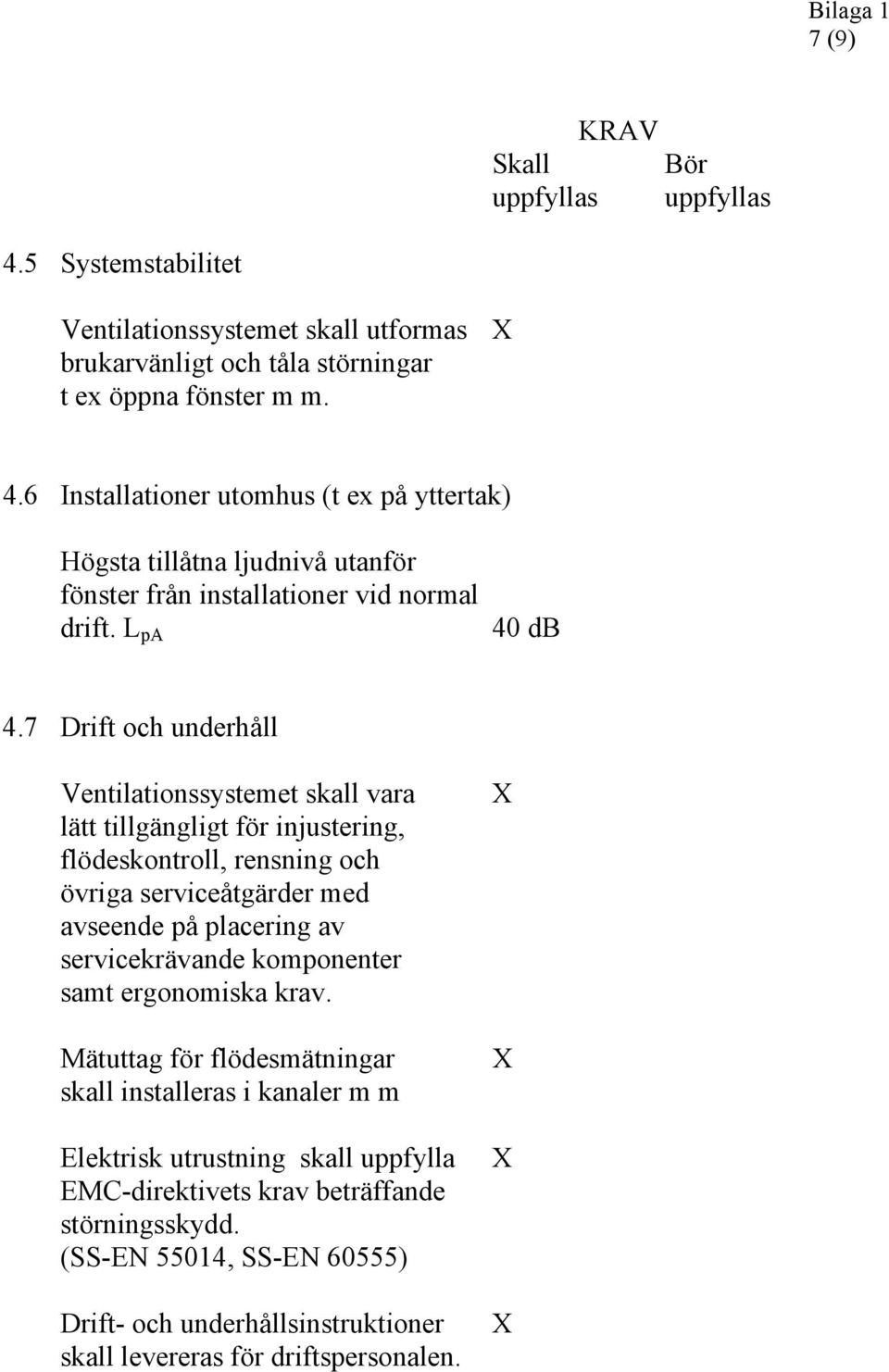

7 7 (9) Skall Bör 4.5 Systemstabilitet Ventilationssystemet skall utformas brukarvänligt och tåla störningar t ex öppna fönster m m. 4.6 Installationer utomhus (t ex på yttertak) Högsta tillåtna ljudnivå utanför fönster från installationer vid normal drift. L pa 40 db 4.7 Drift och underhåll Ventilationssystemet skall vara lätt tillgängligt för injustering, flödeskontroll, rensning och övriga serviceåtgärder med avseende på placering av servicekrävande komponenter samt ergonomiska krav. Mätuttag för flödesmätningar skall installeras i kanaler m m Elektrisk utrustning skall uppfylla EMC-direktivets krav beträffande störningsskydd. (SS-EN 55014, SS-EN 60555) Drift- och underhållsinstruktioner skall levereras för driftspersonalen.

8 8 (9) Skall Bör Lättförståeliga användarbeskrivningar för de boende skall levereras. (Angiv t ex behov av att öppna fönster vid forcering av köksfläkt. Specificera även vad som drivs via elsystemet i lägenheten). 4.8 Kretsloppsanpassade lösningar Redovisa hur kravet beaktas 4.9 Livscykelkostnader Skall redovisas investeringskostnader samt nuvärde av framtida energikostnader (el och värme) m m enligt Föreskrifter för tekniktävling Bygglov Varsam upprustning som endast kräver bygganmälan 5. Utvärdering av tekniska lösningar Utvärderingen av tävlingsförslagen till ventilationstekniska lösningar i steg 1 kommer att baseras på bl a följande parametrar: * Tekniska funktioner enligt de tävlandes referenser inkl drift och underhåll * Enkelhet och lättförståelighet för brukaren hos de tekniska lösningarna. * Estetiska krav. * De tekniska lösningarnas generalitet dvs användbarhet i flerbostadshusbeståndet.

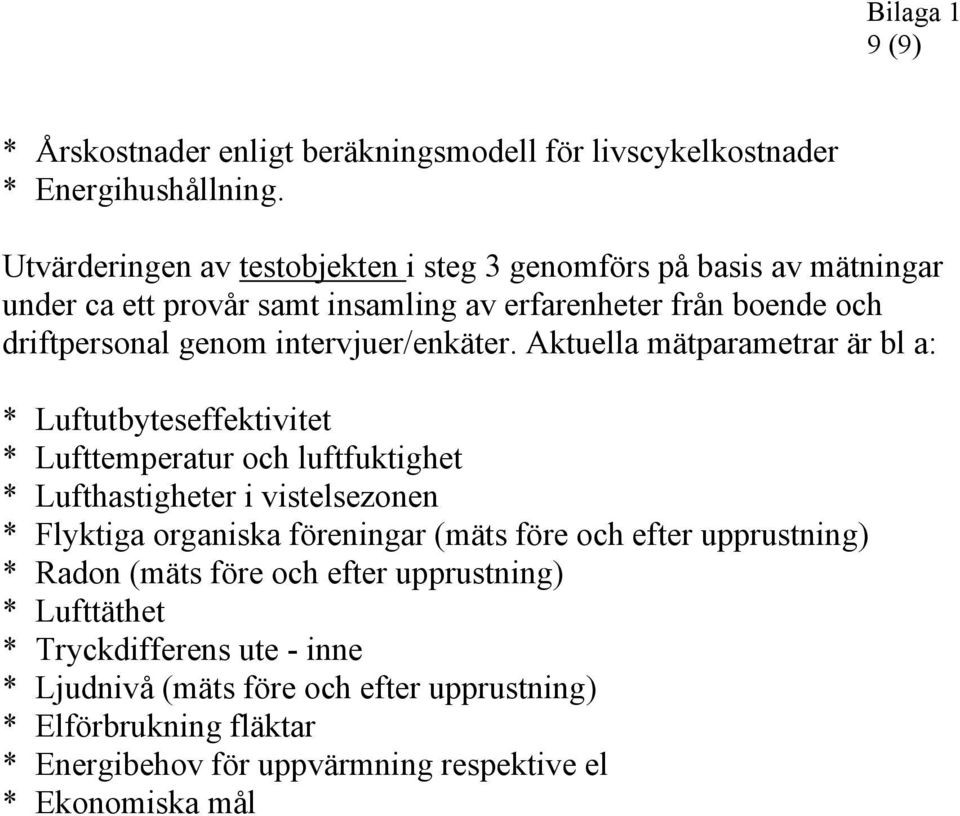

9 9 (9) * Årskostnader enligt beräkningsmodell för livscykelkostnader * Energihushållning. Utvärderingen av testobjekten i steg 3 genomförs på basis av mätningar under ca ett provår samt insamling av erfarenheter från boende och driftpersonal genom intervjuer/enkäter. Aktuella mätparametrar är bl a: * Luftutbyteseffektivitet * Lufttemperatur och luftfuktighet * Lufthastigheter i vistelsezonen * Flyktiga organiska föreningar (mäts före och efter upprustning) * Radon (mäts före och efter upprustning) * Lufttäthet * Tryckdifferens ute - inne * Ljudnivå (mäts före och efter upprustning) * Elförbrukning fläktar * Energibehov för uppvärmning respektive el * Ekonomiska mål
