COMBI JET CD 4504 / CD 5406 / CD 5408

Transkript

1 COMBI JET CD 4504 / CD 5406 / CD 5408 Instruktionsbok

2 Läs noga igenom instruktionsboken. Om Ni följer de lämnade föreskrifterna kan Ni räkna med goda arbetsresultat och ett gott ekonomiskt utbyte av Ert maskinval. Rätt justerad, körd och underhållen kommer maskinen att fylla varje rimligt krav som Ni ställer på densamma och göra tillförlitlig tjänst under de kommande åren. Skulle Ni behöva anvisningar, som ej är medtagna i denna bok, eller vara i behov av erfarna montörer, rekommenderar vi Er att söka kontakt med någon av våra återförsäljare, vilka även lagerför reservdelar. Det är Överums Bruks strävan att ständigt förbättra sina produkter. Därför är ej några specifikationer bindande och vi förbehåller oss rätt att utan meddelande införa eventuella ändringar på nya maskinserier. Överums Bruk AB Överum Tel:

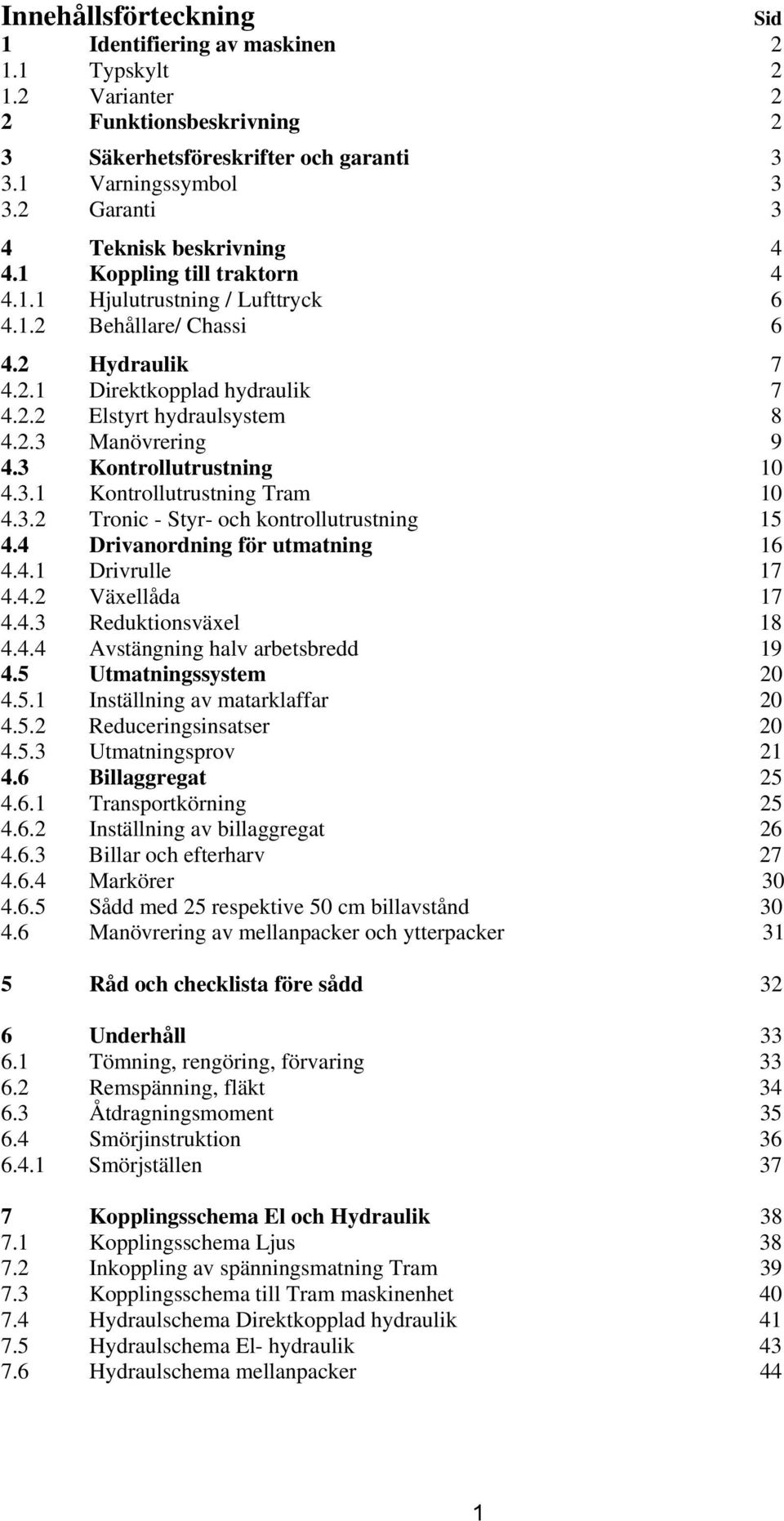

3 Innehållsförteckning Sid 1 Identifiering av maskinen Typskylt Varianter 2 2 Funktionsbeskrivning 2 3 Säkerhetsföreskrifter och garanti Varningssymbol Garanti 3 4 Teknisk beskrivning Koppling till traktorn Hjulutrustning / Lufttryck Behållare/ Chassi Hydraulik Direktkopplad hydraulik Elstyrt hydraulsystem Manövrering Kontrollutrustning Kontrollutrustning Tram Tronic - Styr- och kontrollutrustning Drivanordning för utmatning Drivrulle Växellåda Reduktionsväxel Avstängning halv arbetsbredd Utmatningssystem Inställning av matarklaffar Reduceringsinsatser Utmatningsprov Billaggregat Transportkörning Inställning av billaggregat Billar och efterharv Markörer Sådd med 25 respektive 50 cm billavstånd Manövrering av mellanpacker och ytterpacker 31 5 Råd och checklista före sådd 32 6 Underhåll Tömning, rengöring, förvaring Remspänning, fläkt Åtdragningsmoment Smörjinstruktion Smörjställen 37 7 Kopplingsschema El och Hydraulik Kopplingsschema Ljus Inkoppling av spänningsmatning Tram Kopplingsschema till Tram maskinenhet Hydraulschema Direktkopplad hydraulik Hydraulschema El- hydraulik Hydraulschema mellanpacker 44 1

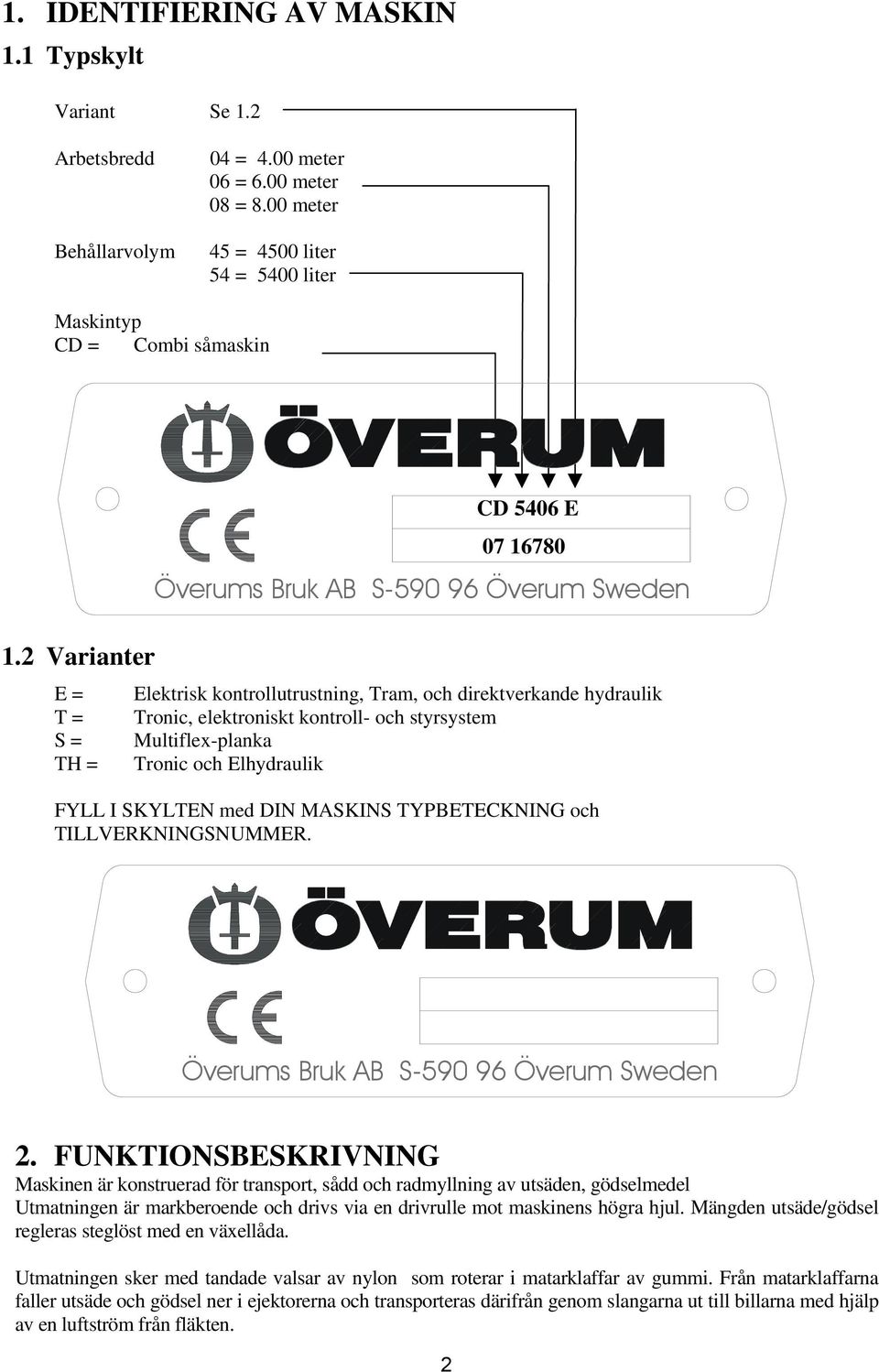

4 1. IDENTIFIERING AV MASKIN 1.1 Typskylt Variant Se 1.2 Arbetsbredd Behållarvolym 04 = 4.00 meter 06 = 6.00 meter 08 = 8.00 meter 45 = 4500 liter 54 = 5400 liter Maskintyp CD = Combi såmaskin 1.2 Varianter E = T = S = TH = CD 5406 E Överums Bruk AB S Överum Sweden Elektrisk kontrollutrustning, Tram, och direktverkande hydraulik Tronic, elektroniskt kontroll- och styrsystem Multiflex-planka Tronic och Elhydraulik FYLL I SKYLTEN med DIN MASKINS TYPBETECKNING och TILLVERKNINGSNUMMER. Överums Bruk AB S Överum Sweden 2. FUNKTIONSBESKRIVNING Maskinen är konstruerad för transport, sådd och radmyllning av utsäden, gödselmedel Utmatningen är markberoende och drivs via en drivrulle mot maskinens högra hjul. Mängden utsäde/gödsel regleras steglöst med en växellåda. Utmatningen sker med tandade valsar av nylon som roterar i matarklaffar av gummi. Från matarklaffarna faller utsäde och gödsel ner i ejektorerna och transporteras därifrån genom slangarna ut till billarna med hjälp av en luftström från fläkten. 2

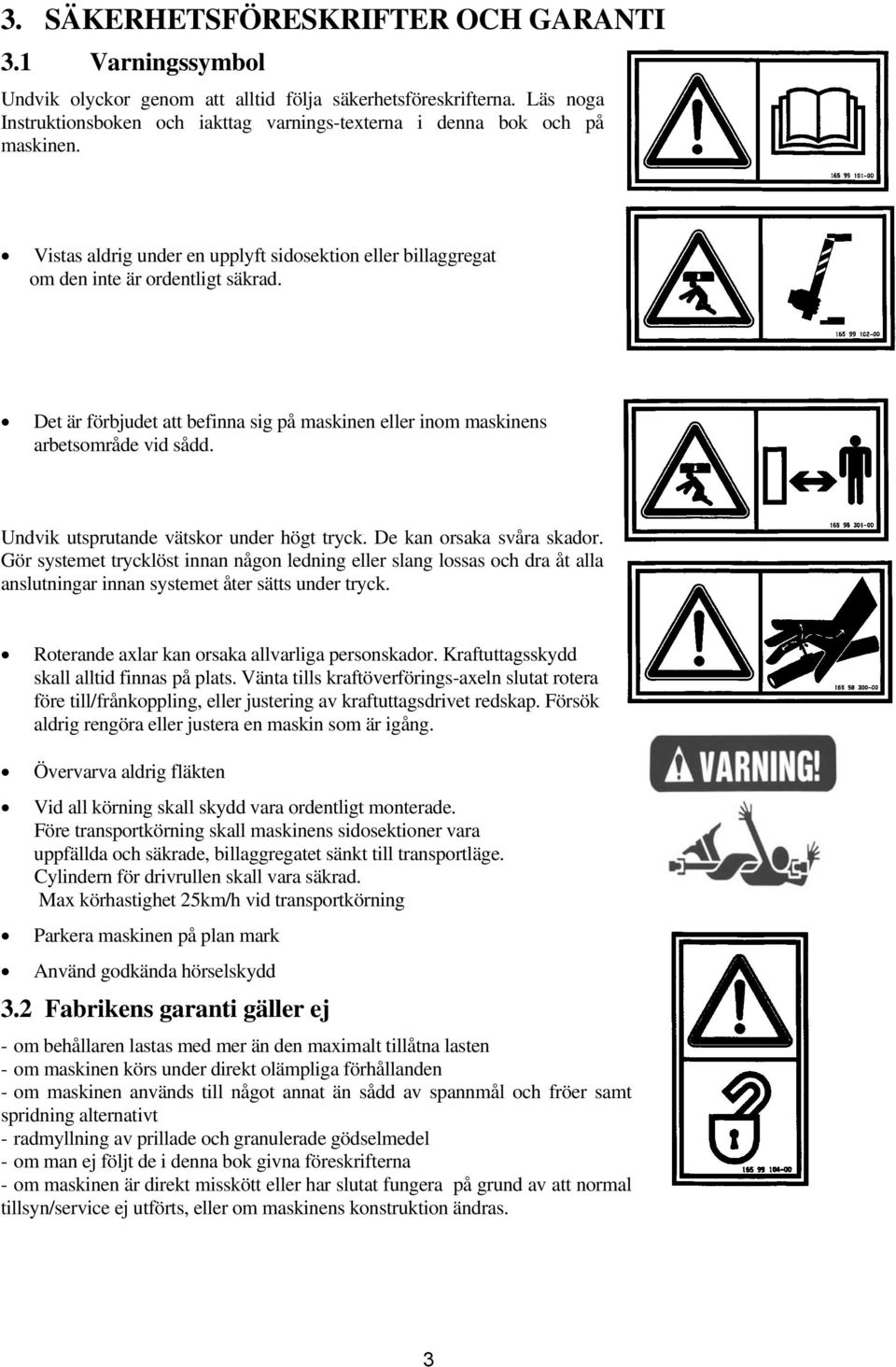

5 3. SÄKERHETSFÖRESKRIFTER OCH GARANTI 3.1 Varningssymbol Undvik olyckor genom att alltid följa säkerhetsföreskrifterna. Läs noga Instruktionsboken och iakttag varnings-texterna i denna bok och på maskinen. Vistas aldrig under en upplyft sidosektion eller billaggregat om den inte är ordentligt säkrad. Det är förbjudet att befinna sig på maskinen eller inom maskinens arbetsområde vid sådd. Undvik utsprutande vätskor under högt tryck. De kan orsaka svåra skador. Gör systemet trycklöst innan någon ledning eller slang lossas och dra åt alla anslutningar innan systemet åter sätts under tryck. Roterande axlar kan orsaka allvarliga personskador. Kraftuttagsskydd skall alltid finnas på plats. Vänta tills kraftöverförings-axeln slutat rotera före till/frånkoppling, eller justering av kraftuttagsdrivet redskap. Försök aldrig rengöra eller justera en maskin som är igång. Övervarva aldrig fläkten Vid all körning skall skydd vara ordentligt monterade. Före transportkörning skall maskinens sidosektioner vara uppfällda och säkrade, billaggregatet sänkt till transportläge. Cylindern för drivrullen skall vara säkrad. Max körhastighet 25km/h vid transportkörning Parkera maskinen på plan mark Använd godkända hörselskydd 3.2 Fabrikens garanti gäller ej - om behållaren lastas med mer än den maximalt tillåtna lasten - om maskinen körs under direkt olämpliga förhållanden - om maskinen används till något annat än sådd av spannmål och fröer samt spridning alternativt - radmyllning av prillade och granulerade gödselmedel - om man ej följt de i denna bok givna föreskrifterna - om maskinen är direkt misskött eller har slutat fungera på grund av att normal tillsyn/service ej utförts, eller om maskinens konstruktion ändras. 3

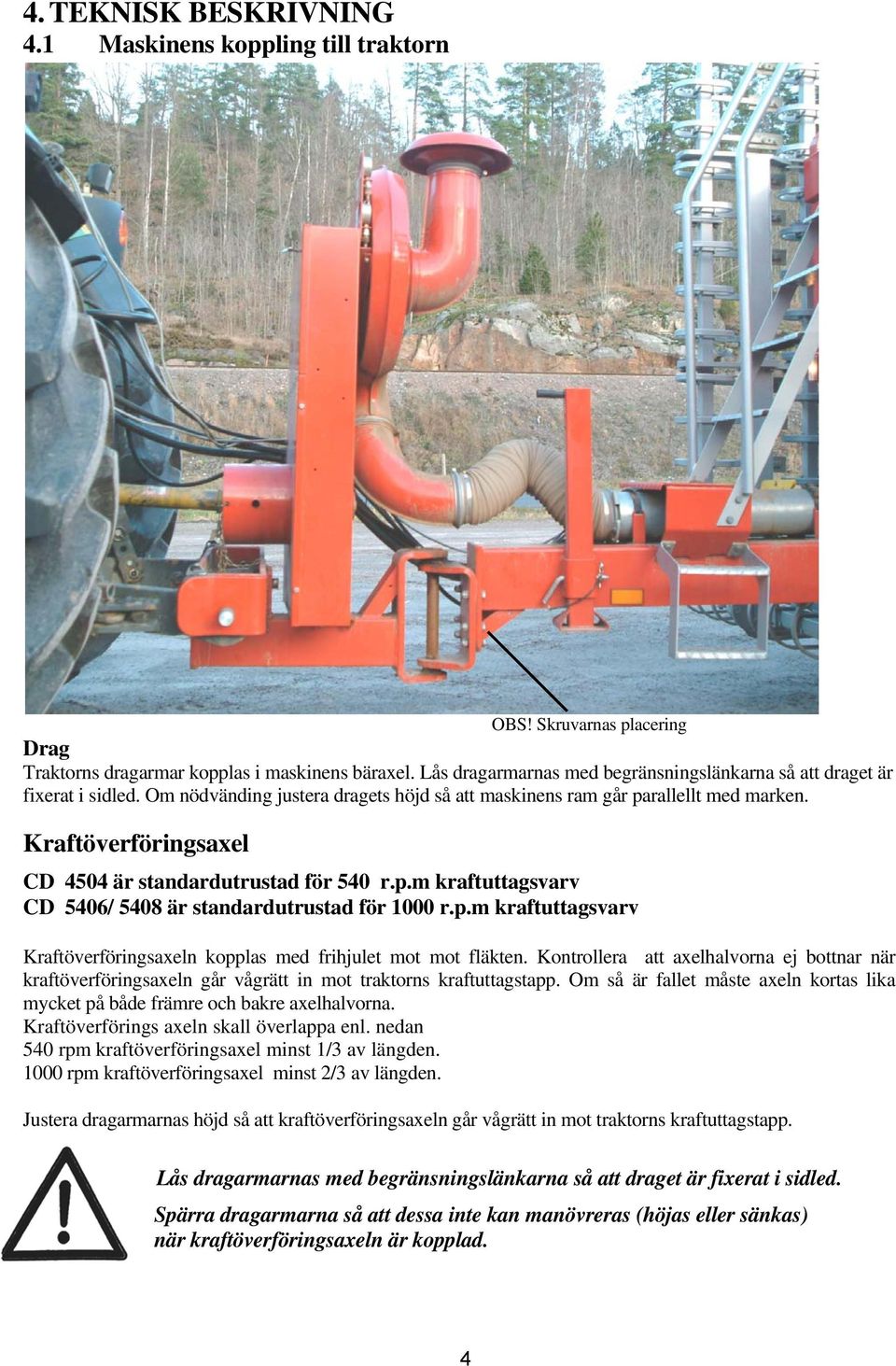

6 4. TEKNISK BESKRIVNING 4.1 Maskinens koppling till traktorn OBS! Skruvarnas placering Drag Traktorns dragarmar kopplas i maskinens bäraxel. Lås dragarmarnas med begränsningslänkarna så att draget är fixerat i sidled. Om nödvänding justera dragets höjd så att maskinens ram går parallellt med marken. Kraftöverföringsaxel CD 4504 är standardutrustad för 540 r.p.m kraftuttagsvarv CD 5406/ 5408 är standardutrustad för 1000 r.p.m kraftuttagsvarv Kraftöverföringsaxeln kopplas med frihjulet mot mot fläkten. Kontrollera att axelhalvorna ej bottnar när kraftöverföringsaxeln går vågrätt in mot traktorns kraftuttagstapp. Om så är fallet måste axeln kortas lika mycket på både främre och bakre axelhalvorna. Kraftöverförings axeln skall överlappa enl. nedan 540 rpm kraftöverföringsaxel minst 1/3 av längden rpm kraftöverföringsaxel minst 2/3 av längden. Justera dragarmarnas höjd så att kraftöverföringsaxeln går vågrätt in mot traktorns kraftuttagstapp. Lås dragarmarnas med begränsningslänkarna så att draget är fixerat i sidled. Spärra dragarmarna så att dessa inte kan manövreras (höjas eller sänkas) när kraftöverföringsaxeln är kopplad. 4

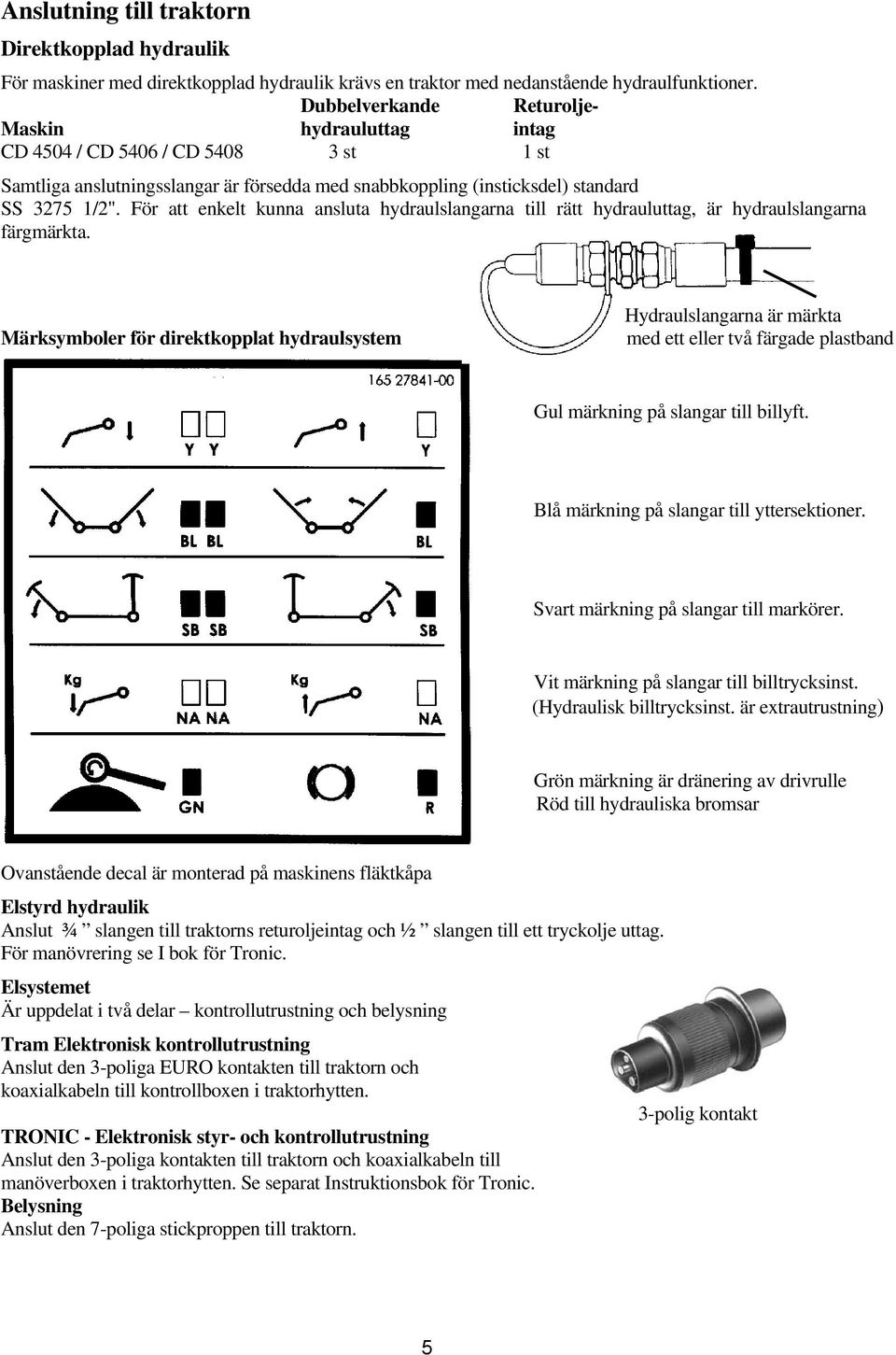

7 Anslutning till traktorn Direktkopplad hydraulik För maskiner med direktkopplad hydraulik krävs en traktor med nedanstående hydraulfunktioner. Dubbelverkande Returolje- Maskin hydrauluttag intag CD 4504 / CD 5406 / CD st 1 st Samtliga anslutningsslangar är försedda med snabbkoppling (insticksdel) standard SS /2". För att enkelt kunna ansluta hydraulslangarna till rätt hydrauluttag, är hydraulslangarna färgmärkta. Hydraulslangarna är märkta Märksymboler för direktkopplat hydraulsystem med ett eller två färgade plastband Gul märkning på slangar till billyft. Blå märkning på slangar till yttersektioner. Svart märkning på slangar till markörer. Vit märkning på slangar till billtrycksinst. (Hydraulisk billtrycksinst. är extrautrustning) Grön märkning är dränering av drivrulle Röd till hydrauliska bromsar Ovanstående decal är monterad på maskinens fläktkåpa Elstyrd hydraulik Anslut ¾ slangen till traktorns returoljeintag och ½ slangen till ett tryckolje uttag. För manövrering se I bok för Tronic. Elsystemet Är uppdelat i två delar kontrollutrustning och belysning Tram Elektronisk kontrollutrustning Anslut den 3-poliga EURO kontakten till traktorn och koaxialkabeln till kontrollboxen i traktorhytten. TRONIC - Elektronisk styr- och kontrollutrustning Anslut den 3-poliga kontakten till traktorn och koaxialkabeln till manöverboxen i traktorhytten. Se separat Instruktionsbok för Tronic. Belysning Anslut den 7-poliga stickproppen till traktorn. 3-polig kontakt 5

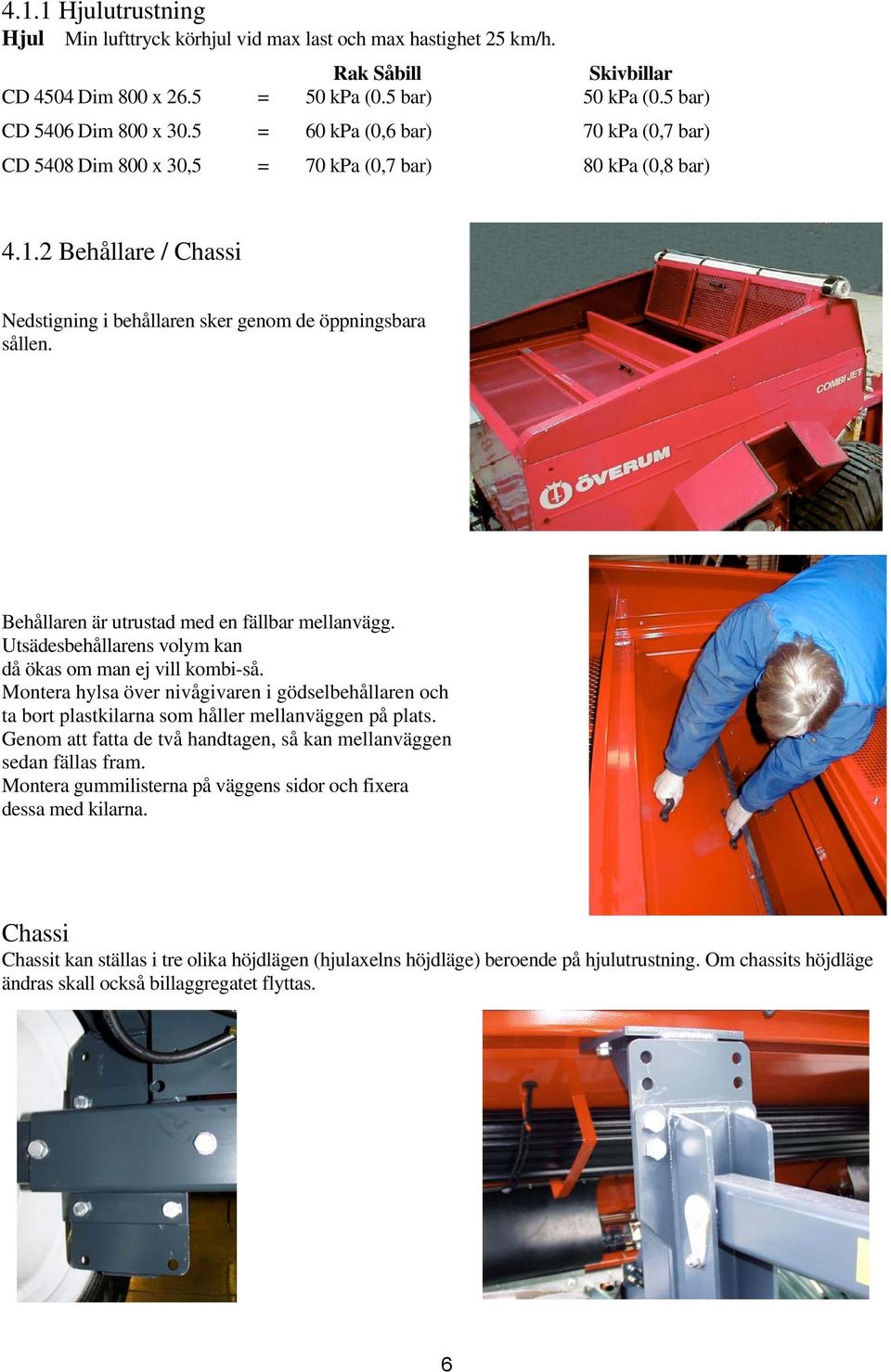

8 4.1.1 Hjulutrustning Hjul Min lufttryck körhjul vid max last och max hastighet 25 km/h. Rak Såbill Skivbillar CD 4504 Dim 800 x 26.5 = 50 kpa (0.5 bar) 50 kpa (0.5 bar) CD 5406 Dim 800 x 30.5 = 60 kpa (0,6 bar) 70 kpa (0,7 bar) CD 5408 Dim 800 x 30,5 = 70 kpa (0,7 bar) 80 kpa (0,8 bar) Behållare / Chassi Nedstigning i behållaren sker genom de öppningsbara sållen. Behållaren är utrustad med en fällbar mellanvägg. Utsädesbehållarens volym kan då ökas om man ej vill kombi-så. Montera hylsa över nivågivaren i gödselbehållaren och ta bort plastkilarna som håller mellanväggen på plats. Genom att fatta de två handtagen, så kan mellanväggen sedan fällas fram. Montera gummilisterna på väggens sidor och fixera dessa med kilarna. Chassi Chassit kan ställas i tre olika höjdlägen (hjulaxelns höjdläge) beroende på hjulutrustning. Om chassits höjdläge ändras skall också billaggregatet flyttas. 6

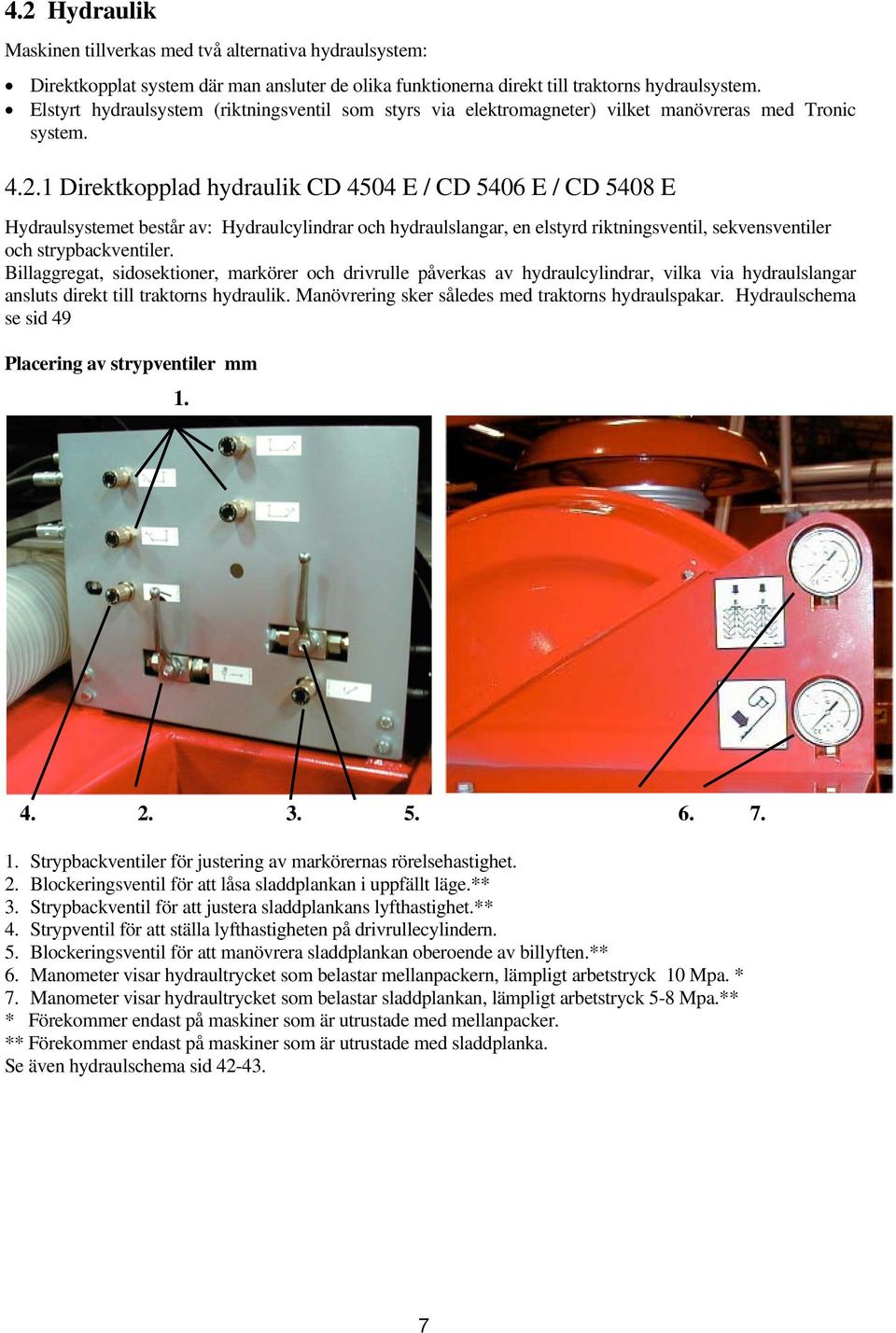

9 4.2 Hydraulik Maskinen tillverkas med två alternativa hydraulsystem: Direktkopplat system där man ansluter de olika funktionerna direkt till traktorns hydraulsystem. Elstyrt hydraulsystem (riktningsventil som styrs via elektromagneter) vilket manövreras med Tronic system Direktkopplad hydraulik CD 4504 E / CD 5406 E / CD 5408 E Hydraulsystemet består av: Hydraulcylindrar och hydraulslangar, en elstyrd riktningsventil, sekvensventiler och strypbackventiler. Billaggregat, sidosektioner, markörer och drivrulle påverkas av hydraulcylindrar, vilka via hydraulslangar ansluts direkt till traktorns hydraulik. Manövrering sker således med traktorns hydraulspakar. Hydraulschema se sid 49 Placering av strypventiler mm Strypbackventiler för justering av markörernas rörelsehastighet. 2. Blockeringsventil för att låsa sladdplankan i uppfällt läge.** 3. Strypbackventil för att justera sladdplankans lyfthastighet.** 4. Strypventil för att ställa lyfthastigheten på drivrullecylindern. 5. Blockeringsventil för att manövrera sladdplankan oberoende av billyften.** 6. Manometer visar hydraultrycket som belastar mellanpackern, lämpligt arbetstryck 10 Mpa. * 7. Manometer visar hydraultrycket som belastar sladdplankan, lämpligt arbetstryck 5-8 Mpa.** * Förekommer endast på maskiner som är utrustade med mellanpacker. ** Förekommer endast på maskiner som är utrustade med sladdplanka. Se även hydraulschema sid

10 4.2.2 Elstyrd hydraulik Hydraulsystemets tryckslang ansluts till ett enkelverkande oljeuttag på traktorn. För hydraulsystemets funktion är det viktigt att motståndet i returslangen blir så litet som möjligt. Returslangen som är den grövre måste kopplas till ett ¾ returoljeintag, som är direkt förbundet med traktorns hydraloljetank. Tryck- och returslang är försedd med snabbkoppling enligt standard SS3275 ½ respektive ¾. Vid tillkoppling skall alltid returslangen anslutas först. För manövrering se separat Instruktionsbok för Tronic. Med hjälp av hatten på by-pas ventilen så kan man enkelt ställa om för traktorer med öppet eller slutet hydraulsystem. När hatten på ventilen trycks in och vrids om, dvs låses i inre läget så är hydrauliken inställd för slutet hydraulsystem. Stryp backventil för reglering av drivrullens lyfthastighet 8

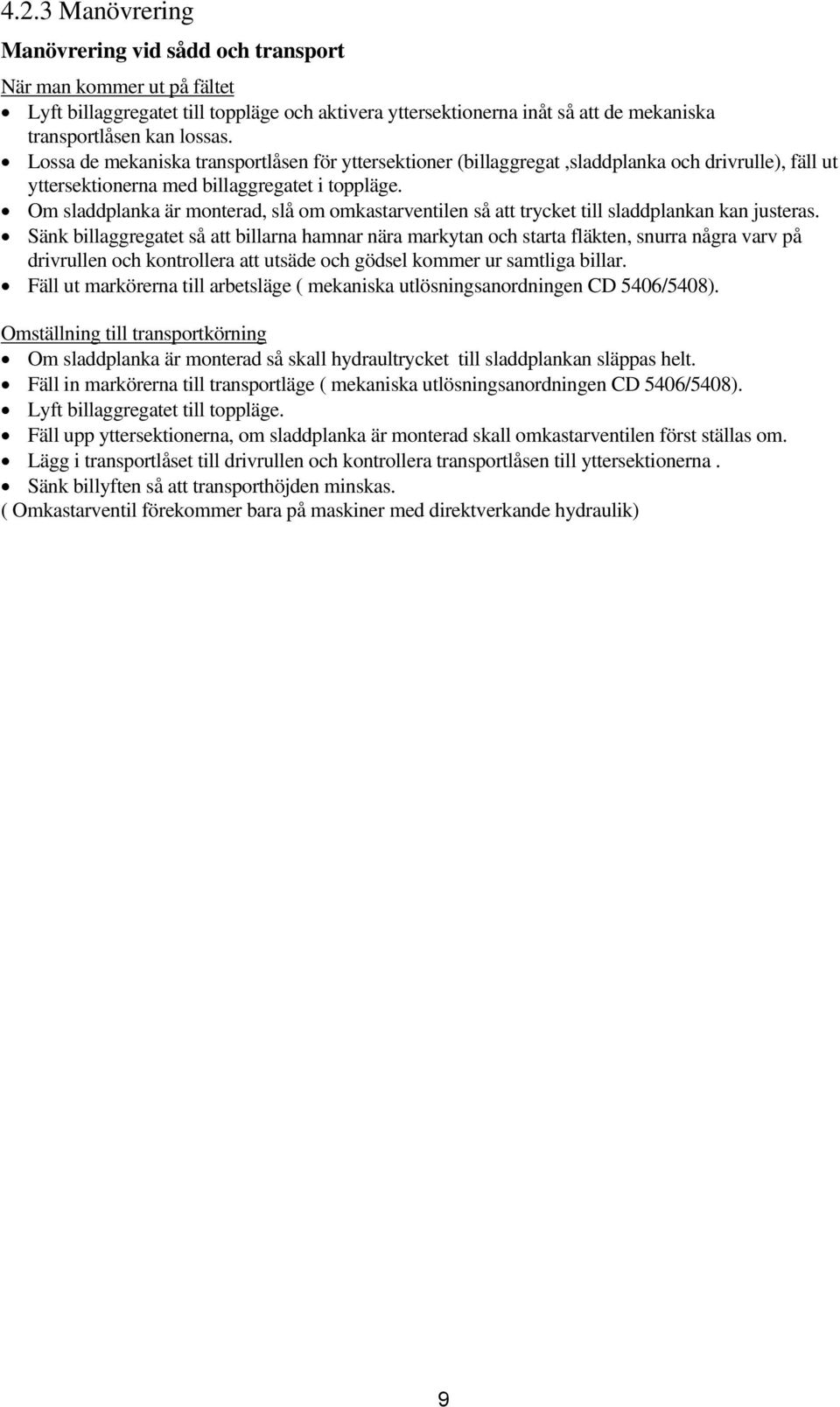

11 4.2.3 Manövrering Manövrering vid sådd och transport När man kommer ut på fältet Lyft billaggregatet till toppläge och aktivera yttersektionerna inåt så att de mekaniska transportlåsen kan lossas. Lossa de mekaniska transportlåsen för yttersektioner (billaggregat,sladdplanka och drivrulle), fäll ut yttersektionerna med billaggregatet i toppläge. Om sladdplanka är monterad, slå om omkastarventilen så att trycket till sladdplankan kan justeras. Sänk billaggregatet så att billarna hamnar nära markytan och starta fläkten, snurra några varv på drivrullen och kontrollera att utsäde och gödsel kommer ur samtliga billar. Fäll ut markörerna till arbetsläge ( mekaniska utlösningsanordningen CD 5406/5408). Omställning till transportkörning Om sladdplanka är monterad så skall hydraultrycket till sladdplankan släppas helt. Fäll in markörerna till transportläge ( mekaniska utlösningsanordningen CD 5406/5408). Lyft billaggregatet till toppläge. Fäll upp yttersektionerna, om sladdplanka är monterad skall omkastarventilen först ställas om. Lägg i transportlåset till drivrullen och kontrollera transportlåsen till yttersektionerna. Sänk billyften så att transporthöjden minskas. ( Omkastarventil förekommer bara på maskiner med direktverkande hydraulik) 9

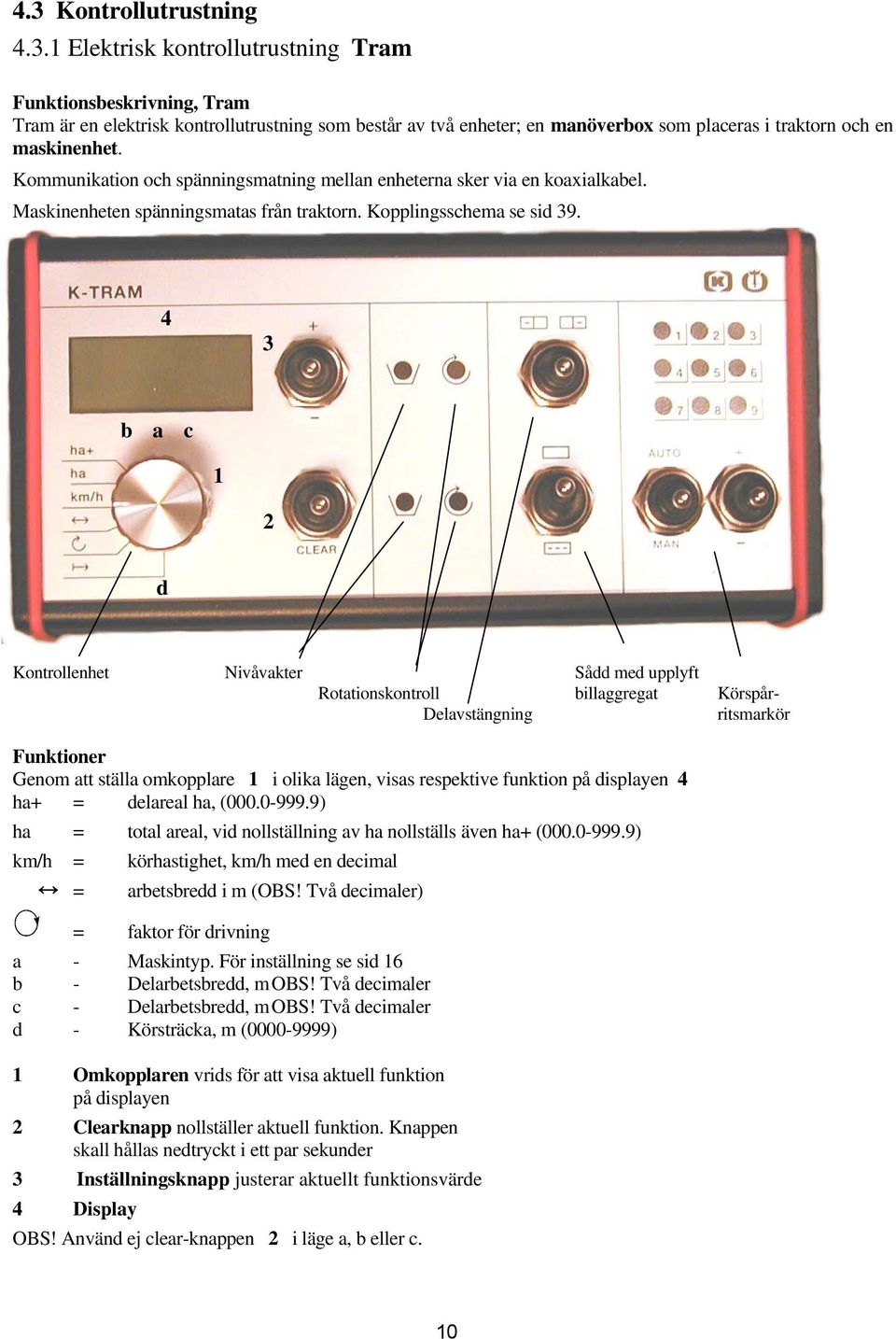

12 4.3 Kontrollutrustning Elektrisk kontrollutrustning Tram Funktionsbeskrivning, Tram Tram är en elektrisk kontrollutrustning som består av två enheter; en manöverbox som placeras i traktorn och en maskinenhet. Kommunikation och spänningsmatning mellan enheterna sker via en koaxialkabel. Maskinenheten spänningsmatas från traktorn. Kopplingsschema se sid b a c 1 2 d Kontrollenhet Nivåvakter Sådd med upplyft Rotationskontroll billaggregat Körspår- Delavstängning ritsmarkör Funktioner Genom att ställa omkopplare 1 i olika lägen, visas respektive funktion på displayen 4 ha+ = delareal ha, ( ) ha = total areal, vid nollställning av ha nollställs även ha+ ( ) km/h = körhastighet, km/h med en decimal = arbetsbredd i m (OBS! Två decimaler) = faktor för drivning a - Maskintyp. För inställning se sid 16 b - Delarbetsbredd, m OBS! Två decimaler c - Delarbetsbredd, m OBS! Två decimaler d - Körsträcka, m ( ) 1 Omkopplaren vrids för att visa aktuell funktion på displayen 2 Clearknapp nollställer aktuell funktion. Knappen skall hållas nedtryckt i ett par sekunder 3 Inställningsknapp justerar aktuellt funktionsvärde 4 Display OBS! Använd ej clear-knappen 2 i läge a, b eller c. 10

13 Kalibrering av arealmätare Kalibrering utförs med maskinens behållare fylld till hälften. Kontrollera lufttryck i däck och drivrulle. 1. På ett fält markeras en sträcka om 100 m (mät med måttband) 2. Vrid omkopplaren 1 till läge,displayen visar nu faktor för drivningen, ställ in grundfaktor Värdet kan ändras med vippbrytaren 3 (+/-). 3. Vrid omkopplaren 1 så att den pekar rakt ned (läge d). 4. Kör fram till startpunkten. 5. Nollställ displayen med CLEAR vippbrytaren 1 6. Kör den uppmätta sträckan, med drivningen tillslagen 7. Läs av värdet på displayen som nu skall visa 100 meter. Om värdet avviker måste grundfaktorn för drivningen ändras, flytta vridomkopplaren till läge, ändra faktorn (större faktor = ökat antal meter), vrid omkopplaren till läge d och kontrollera sträckan. Upprepa tills ni hittat den lägsta faktorn som ger 100 m. Sträckan behöver alltså ej köras på nytt. d 3 Inställning av körspår 1. Inställning av körspårsfrekvens sker när vippbrytaren 5 MAN/AUTO står i mittläge. 2. Med hjälp av vippbrytaren 6 +/- flyttas en av de gröna lamporna. Om man önskar körspår t ex vid vart tredje drag flyttas lampan till nr Ställ vippbrytaren 5 i läge AUTO. Aktuellt drag kan nu ställas in med hjälp av vippbrytare +/-. 4. Det finns normalt två lampor som är tända. Den ena indikerar hur ofta körspår läggs, den andra visar aktuellt kördrag och flyttas automatiskt varje gång billaggregatet lyfts om vippbrytaren står i läge AUTO. 5. När de båda lamporna sammanfaller och blinkar läggs körspår. 6. Om man under körning vill korrigera aktuellt kördrag görs detta med brytare +/-. 7. I läge MAN kan körspår aktiveras respektive stängas av med hjälp av brytare +/-. + körspår inkopplas, - körspår urkopplas. Detta indikeras på boxen med blinkande lampa (-or). 8. Är brytare MAN/AUTO i mittläget är framräkningen av körspårsfunktionen bortkopplad (lampa 9 lyser röd). 5 6 OBS! All In- och urkoppling av körspår skall göras med upplyft billaggregat, tar ca 10 sekunder. 11

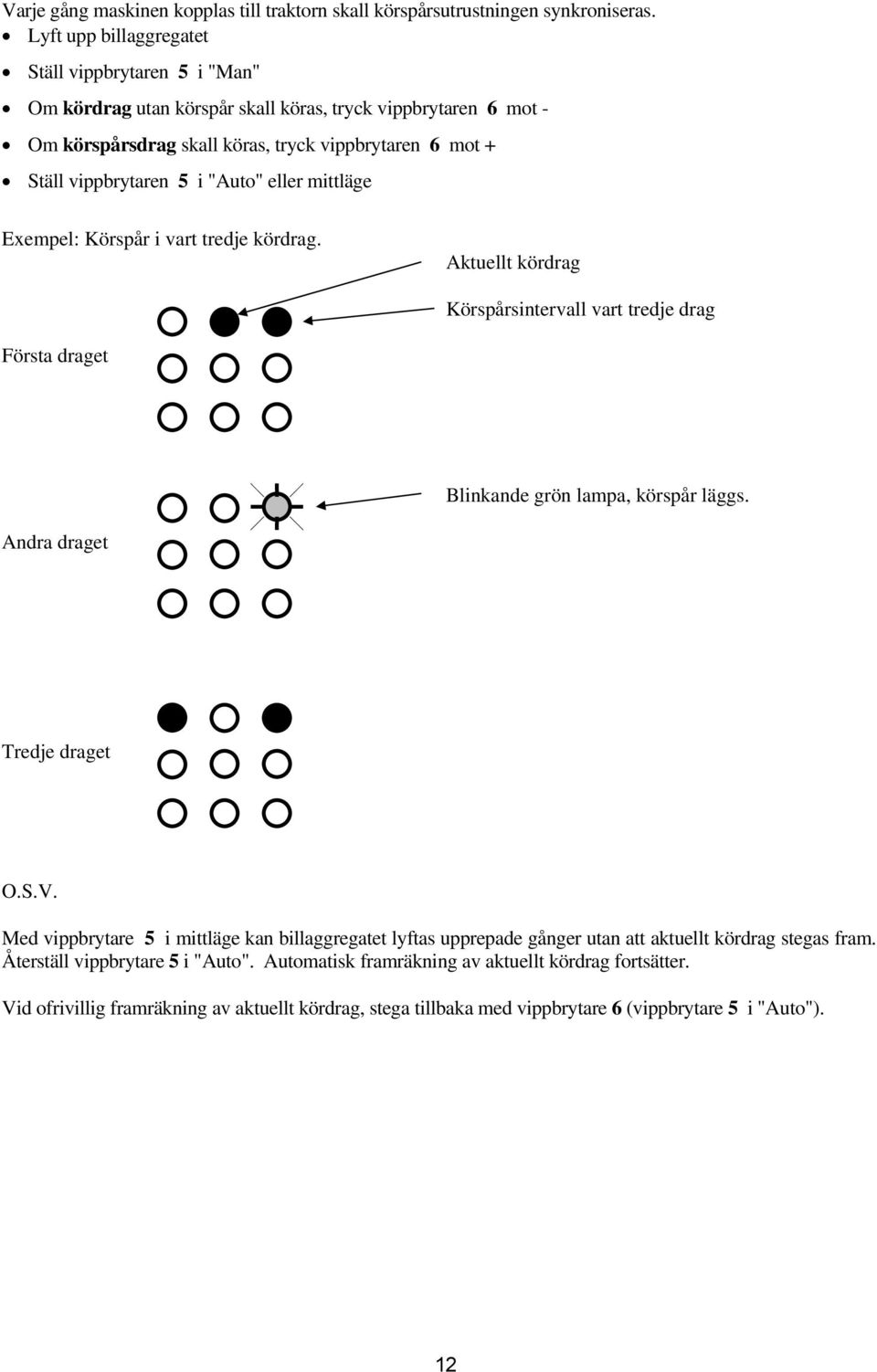

14 Varje gång maskinen kopplas till traktorn skall körspårsutrustningen synkroniseras. Lyft upp billaggregatet Ställ vippbrytaren 5 i "Man" Om kördrag utan körspår skall köras, tryck vippbrytaren 6 mot - Om körspårsdrag skall köras, tryck vippbrytaren 6 mot + Ställ vippbrytaren 5 i "Auto" eller mittläge Exempel: Körspår i vart tredje kördrag. Aktuellt kördrag Körspårsintervall vart tredje drag Första draget Blinkande grön lampa, körspår läggs. Andra draget Tredje draget O.S.V. Med vippbrytare 5 i mittläge kan billaggregatet lyftas upprepade gånger utan att aktuellt kördrag stegas fram. Återställ vippbrytare 5 i "Auto". Automatisk framräkning av aktuellt kördrag fortsätter. Vid ofrivillig framräkning av aktuellt kördrag, stega tillbaka med vippbrytare 6 (vippbrytare 5 i "Auto"). 12

15 Rotationskontroll Rotationskontroll sker vid fläkt och matarvalsaxlar. Kontrollen träder i funktion vid hastighet högre än 0 km/h. Fläktlarm fås via summerton och felkod på displayen. Larm för utmatningsaxlar fås via summer och ljusindikering. Grön lampa slocknar. Felkod Orsak 7 E 01 Matarvalsaxel 1 står stilla E 04 Matarvalsaxel 2 står stilla E 06 Fläkten står stilla : (blinkande kolon) Tom behållare (en givare) : (fast kolon) Tomma behållare (två givare) 8 OBS! Summervarningar ljuder i ca 10 sek. Undantag: Vid sådd med upplyft billaggregat ljuder larmet ständigt. Nivåvakt Två stycken nivåvakter kan anslutas, larm sker via summerton och en kod på displayen. Summern är aktiverad 5 sekunder efter indikering av låg nivå i behållaren. Gröna lampor slocknar. Delavstängning Mekanisk delavstängning se sidan 26. Delavstängning sker via brytare 7 för att arealmätaren skall räkna rätt areal när man mekaniskt stängt av halva maskinens arbetsbredd, vänster sida. Sådd med upplyft billaggregat Sådd med billaggregatet uppe sker genom att vippbrytaren 8 ställes i läge nedåt vilket även indikeras med summerton. Beskrivning av givare Givare för Typ Reagerar för Justeringsavstånd Arealmätare Magnet (beröringsfri) Magnet 4 mm Matarvalsaxlar Magnet (beröringsfri) Magnet 3 mm Fläkt Magnet (beröringsfri) Magnet 4 mm Billaggregat Mekanisk gränslägesbrytare Mekanisk rörelse Nivå Kapacitiv Alla material 13

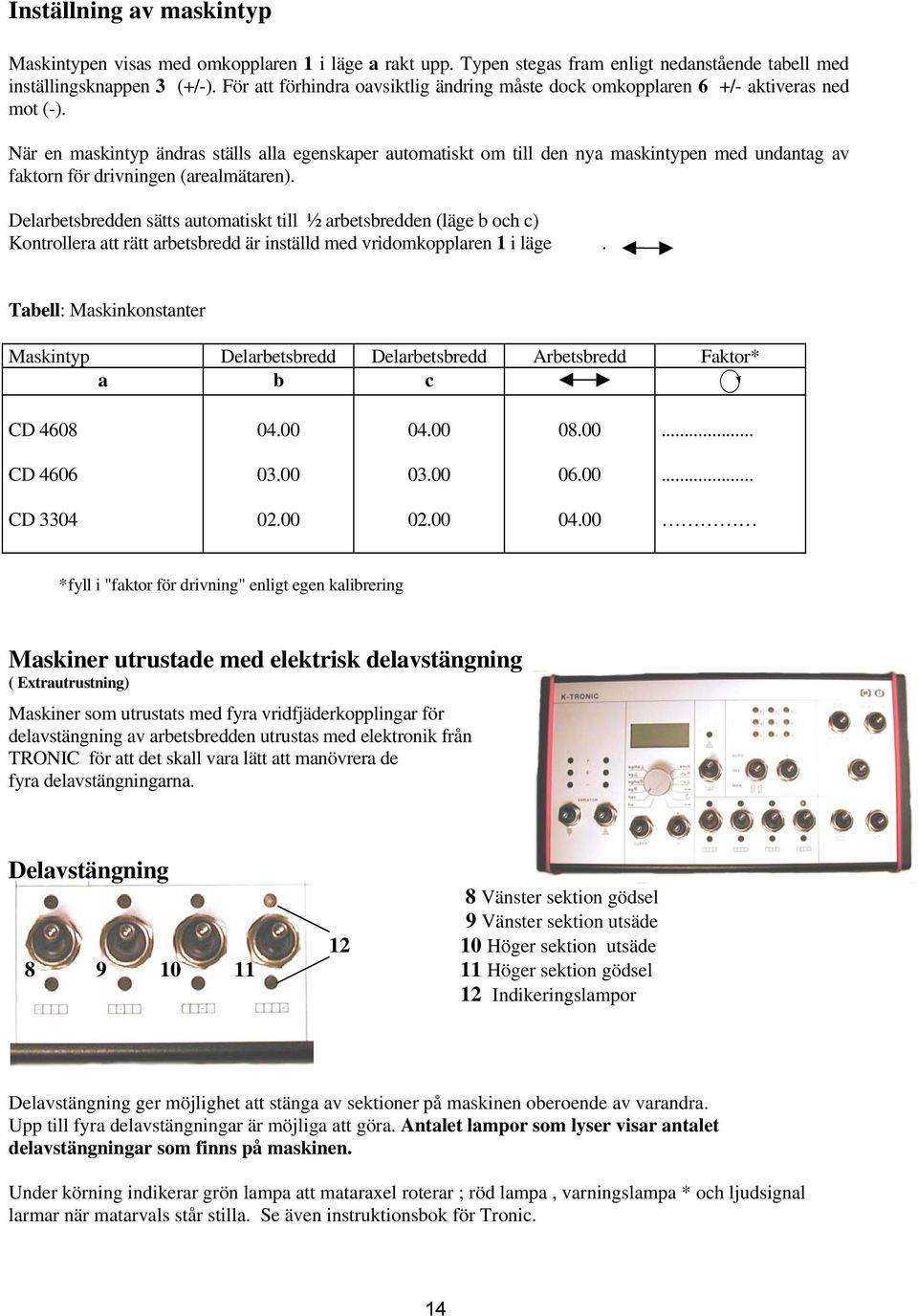

16 Inställning av maskintyp Maskintypen visas med omkopplaren 1 i läge a rakt upp. Typen stegas fram enligt nedanstående tabell med inställingsknappen 3 (+/-). För att förhindra oavsiktlig ändring måste dock omkopplaren 6 +/- aktiveras ned mot (-). När en maskintyp ändras ställs alla egenskaper automatiskt om till den nya maskintypen med undantag av faktorn för drivningen (arealmätaren). Delarbetsbredden sätts automatiskt till ½ arbetsbredden (läge b och c) Kontrollera att rätt arbetsbredd är inställd med vridomkopplaren 1 i läge. Tabell: Maskinkonstanter Maskintyp Delarbetsbredd Delarbetsbredd Arbetsbredd Faktor* a b c CD CD CD *fyll i "faktor för drivning" enligt egen kalibrering Maskiner utrustade med elektrisk delavstängning ( Extrautrustning) Maskiner som utrustats med fyra vridfjäderkopplingar för delavstängning av arbetsbredden utrustas med elektronik från TRONIC för att det skall vara lätt att manövrera de fyra delavstängningarna. Delavstängning 8 Vänster sektion gödsel 9 Vänster sektion utsäde Höger sektion utsäde Höger sektion gödsel 12 Indikeringslampor Delavstängning ger möjlighet att stänga av sektioner på maskinen oberoende av varandra. Upp till fyra delavstängningar är möjliga att göra. Antalet lampor som lyser visar antalet delavstängningar som finns på maskinen. Under körning indikerar grön lampa att mataraxel roterar ; röd lampa, varningslampa * och ljudsignal larmar när matarvals står stilla. Se även instruktionsbok för Tronic. 14

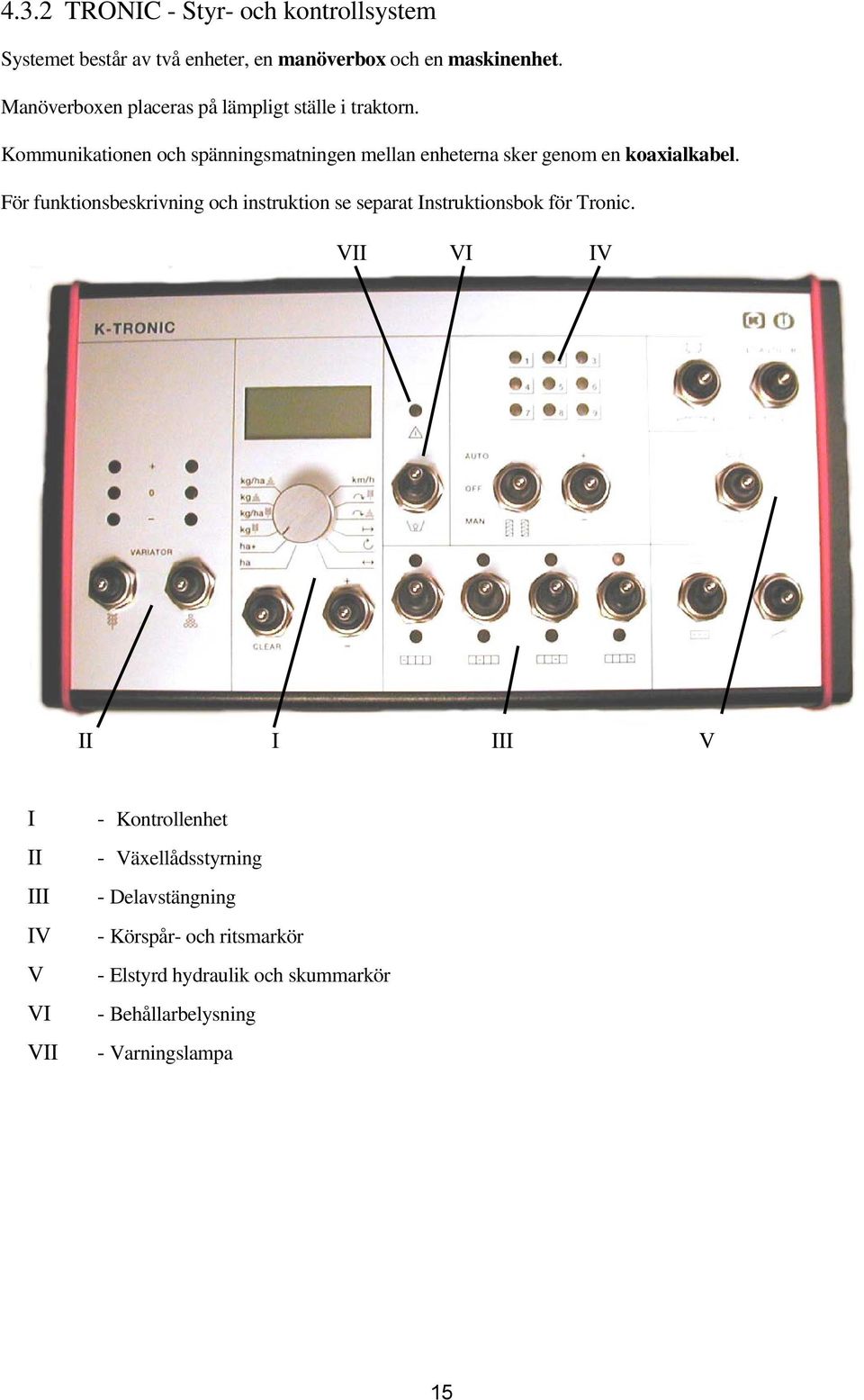

17 4.3.2 TRONIC - Styr- och kontrollsystem Systemet består av två enheter, en manöverbox och en maskinenhet. Manöverboxen placeras på lämpligt ställe i traktorn. Kommunikationen och spänningsmatningen mellan enheterna sker genom en koaxialkabel. För funktionsbeskrivning och instruktion se separat Instruktionsbok för Tronic. VII VI IV II I III V I II III IV V VI VII - Kontrollenhet - Växellådsstyrning - Delavstängning - Körspår- och ritsmarkör - Elstyrd hydraulik och skummarkör - Behållarbelysning - Varningslampa 15

18 4.4 Drivanordning för utmatning Drivanordningen består av: Drivrulle med kedjetransmission Växellådor för inställning av såmängd respektive gödselmängd Reduktionsväxel för nedväxling av utsädesutmatning vid små såmängder Matarvalskopplingar för halvering av maskinens arbetsbredd Transmissions- och monteringsdetaljer Drivsystemet med växellådor och kedjor Axel för vridprovsvev Reduktionsväxel Matarvalsaxel gödsel Matarvalsaxel utsäde Växellåda gödsel Växellåda utsäde 16

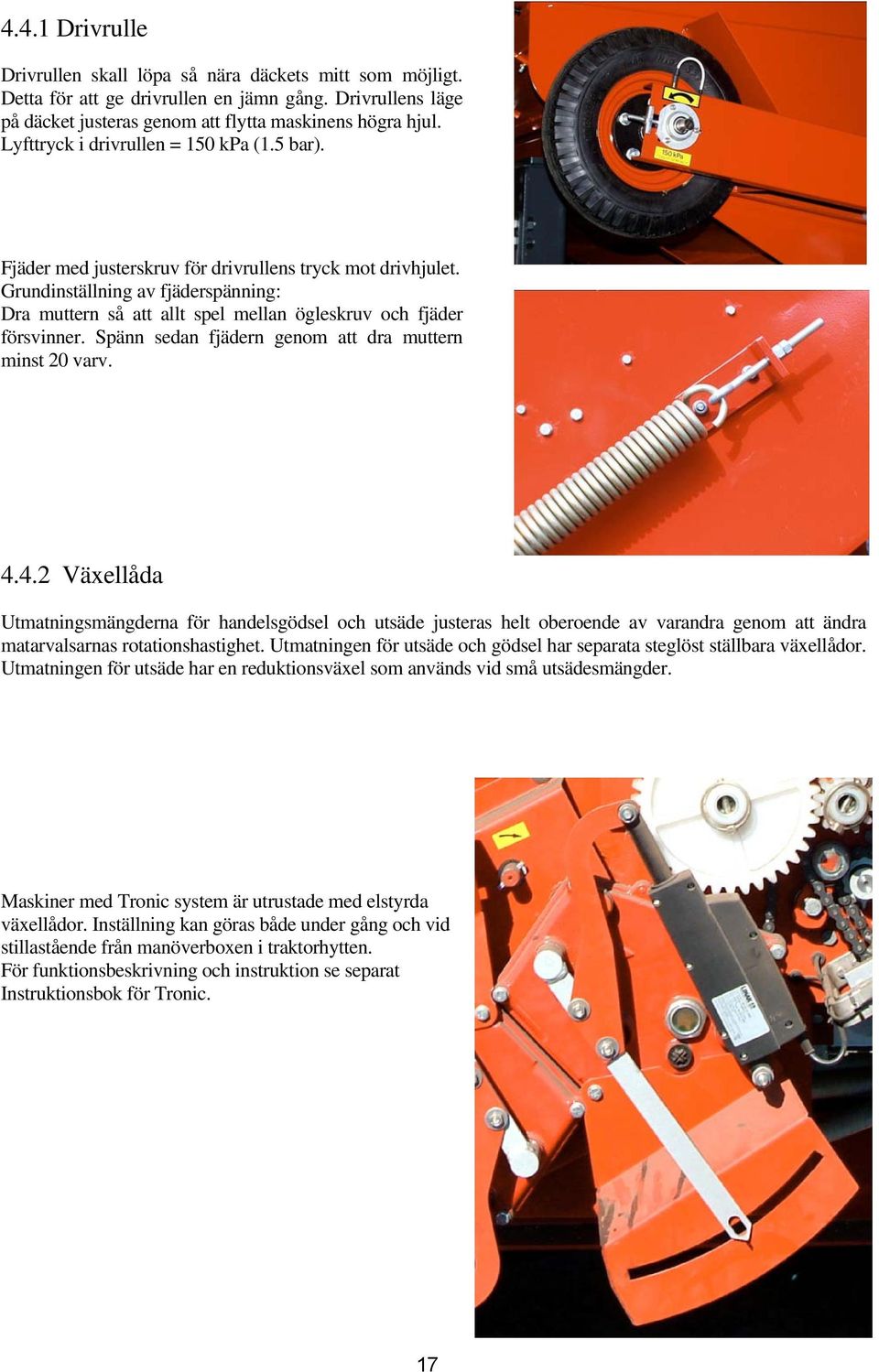

19 4.4.1 Drivrulle Drivrullen skall löpa så nära däckets mitt som möjligt. Detta för att ge drivrullen en jämn gång. Drivrullens läge på däcket justeras genom att flytta maskinens högra hjul. Lyfttryck i drivrullen = 150 kpa (1.5 bar). Fjäder med justerskruv för drivrullens tryck mot drivhjulet. Grundinställning av fjäderspänning: Dra muttern så att allt spel mellan ögleskruv och fjäder försvinner. Spänn sedan fjädern genom att dra muttern minst 20 varv Växellåda Utmatningsmängderna för handelsgödsel och utsäde justeras helt oberoende av varandra genom att ändra matarvalsarnas rotationshastighet. Utmatningen för utsäde och gödsel har separata steglöst ställbara växellådor. Utmatningen för utsäde har en reduktionsväxel som används vid små utsädesmängder. Maskiner med Tronic system är utrustade med elstyrda växellådor. Inställning kan göras både under gång och vid stillastående från manöverboxen i traktorhytten. För funktionsbeskrivning och instruktion se separat Instruktionsbok för Tronic. 17

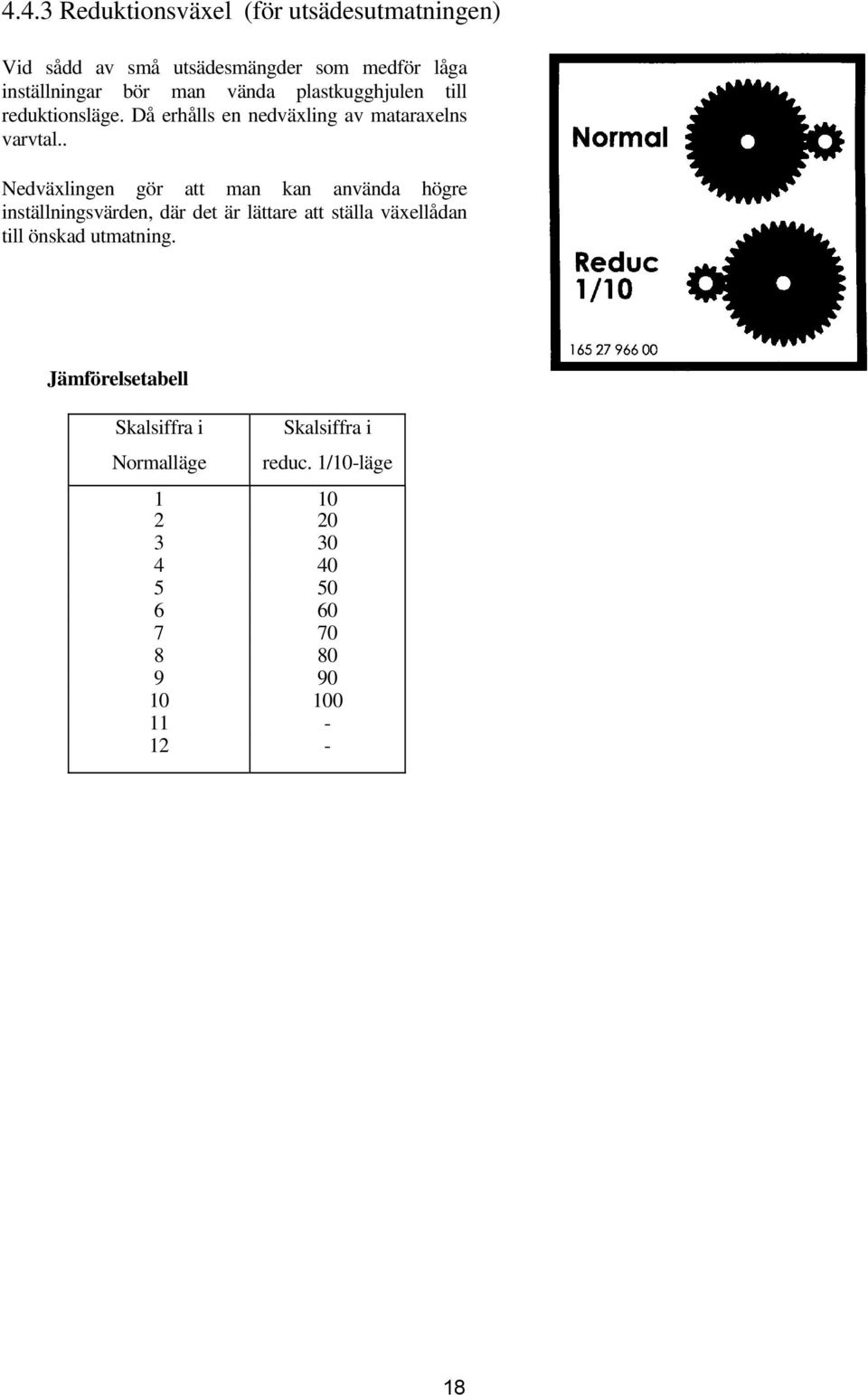

20 4.4.3 Reduktionsväxel (för utsädesutmatningen) Vid sådd av små utsädesmängder som medför låga inställningar bör man vända plastkugghjulen till reduktionsläge. Då erhålls en nedväxling av mataraxelns varvtal.. Nedväxlingen gör att man kan använda högre inställningsvärden, där det är lättare att ställa växellådan till önskad utmatning. Jämförelsetabell Skalsiffra i Normalläge Skalsiffra i reduc. 1/10-läge

21 4.4.4 Avstängning, halv arbetsbredd Mekanisk delavstängning CD 4504 / CD 5406 / CD 5408 Mataraxlarna är delade, detta gör det möjligt att halvera maskinens arbetsbredd. Vänster sida kan stängas av, eftersom drivrullen är placerad på maskinens högra sida och man bör köra i vänstervarv runt vändtegen. Mataraxlarna kan kopplas i två olika lägen genom att flytta Ring Sprinten 1.Mataraxel i inkopplat läge 2. Mataraxel i urkopplat läge för halv arbetsbredd Elektriskt styrd delavstängning CD 4504 / CD 5406 / CD 5408 (Extrautrustning) Arbetsbredden kan halveras med hjälp av fyra elektriskt styrda vridfjäderkopplingar. Mataraxel för utsäde och gödsel är delade i två halvor dessa är sedan sammanbundna via en omröraraxel. Delavstängningen är styrd från en TRONIC box i traktorhytten. Omröraraxel Vridfjäderkoppling 19

22 4.5 Utmatningssystem Utmatningen sker med tandade valsar av nylon som roterar i matarklaffar av gummi. Från matarklaffarna faller utsäde och gödsel ner i ejektorerna och transporteras därifrån genom slangarna ut till billarna med hjälp av en luftström från fläkten Inställning av matarklaffar Matarklaffarna är ställbara med spakar för olika öppningar. Matarklaffarnas öppning påverkar utmatningsmängden. Öppningen ställs in så att utsäde och frön respektive gödsel-granuler fritt kan passera mellan tänder och bottenklaff utan att krossas eller sprättas iväg. Grundinställning av matarklaffarna: Grundinställning för Spakläge Spannmål och oljeväxter 2 Ärtor 5 Handelsgödsel Reduceringsinsatser Vid sådd av små och mycket glatta fröer kan det i vissa fall uppstå självrinning mellan matarvalsarnas knaster. Detta kan försvåra en noggrann inställning av utsädesmängden. Detta problem elimineras om reduceringsinsatser monteras kring matarvalsarna. Härvid reduceras den utmatade mängden med ca 75 %. För att underlätta monteringen av reduceringsinsatserna fälls matarklaffarna ner maximalt. Vid montering träds insatsernas öppna del över matarvalsarna och trycks in till det läge som figuren visar. När alla insatserna är monterade fälls matarklaffarna åter upp och ställs i läge 2. Kontrollera efter montering att mataraxeln går lätt att vrida runt. Om så inte är fallet kan detta bero på grader på matarvalsarnas knaster, vilka kan ha uppstått vid sådd av ärtor. Graderna får då putsas bort. Ett speciellt rensverktyg finns, se under Extra-utrustning. Om mataraxeln börjar gå trögt vid sådd av betat utsäde, kan detta bero på att betningsmedel kommit in mellan reduceringsinsats och matarvals. En rengöring är då nödvändig. Vid stora mängder betningsmedel kan det vara bäst att köra utan reduceringsinsatser. Reduceringsinsats Om man hamnar på låga växellåds-inställningar bör man i första hand använda reduktionsväxeln 20

23 4.5.3 Utmatningsprov Starta utmatningsprovet med ett vridprov. För maskiner utrustade med Tronic system se separat Instruktionsbok Vridprov 1. Ställ drivrullen i (upplyft) frånkopplat läge. 2. Ställ växellådornas inställningsarm till ett värde enl såtabell, (vid små utsädesmängder ändra reduktionsväxeln till nedväxlingsläge). 3. Ställ matarklaffarna i grundinställt läge för respektive utsäde/gödselmedel. 4. Fyll gödselmedel/utsäde i behållaren 5. Fäll ner nedmatningsramperna till provtagningsläge med manöverspaken och sätt uppsamlingstrågen på plats. 6. Sätt vridprovsveven i drivaxel. Drag runt veven så att utsädet/gödseln blir homogent runt matarvalsarna. Veva minst 20 varv. Kontrollera att frön/granuler fritt kan passera mellan matarvalsarnas tänder och matarklaffarna. Justera matarklaffarnas spakläge vid behov. 7. Töm uppsamlingstråget och sätt det åter på plats. 8. Drag runt veven det antal varv som anges i nedanstående tabell. Den utmatade mängden vägs i kg och multipliceras med faktorn för respektive maskin. Mängden erhålls då i kg/ha. 9. Justera växellådorna till önskad utmatningsmängd använd såtabellen som guide. 10. Kontrollera genom att upprepa vridprovets punkt 7 och 8 tills önskad mängd erhålls. 11. Återställ maskinen till normal arbetsläg. Maskin CD 5408 CD 5406 CD 4504 Maskinens arbetsbredd 8 meter 6 meter 4 meter Antal varv med veven 15 varv 20 varv 30 varv Multiplikationsfaktor Vid små utsädesmängder kan man med fördel veva dubbla antalet varv och multiplicera med 50 Komplettera gärna vridprovet med ett fältprov! 21

24 Utmatningsprov Vev i provtagningsläge Spak för omställning mellan så och provtagningsläge Uppsamlingstråg i provtagningsläge Utmatningsramp i såläge Uppsamlingstrågen spännes fast med en stegstropp efter avslutat utmatningsprov Växellåda med inställningsarm. 22

25 Såtabell Med reduktionsväxel Vallfrö blandning 900 Raps Ärtor NPK Vete Korn Havre Kg/ha Inställning på växellådans skala Denna såtabell skall betraktas som ungefärlig För att försäkra er om att maskinen sår ut önskad mängd skall utmatningsprov göras. Komplettera gärna utmatningsprovet med ett Fältprov. 23

26 Fältprov Körs på aktuellt fält efter något hektar sådd. Kontrollera lufttrycken i däck och drivrulle före fältprovet. 1. Kalibrera arealmätaren enligt instruktion för Tram Kontrollutrustning 2. Gör maskinen klar för utmatningsprov (se vridprov punkt 1-7). 3. Nollställ sträckan på Tram-displayen (omkopplaren i läge rakt ner). 4. Slå till drivningen och kör tills uppsamlingstrågen är välfyllda. Fläkten bör vara igång under fältprovet och billaggregatet i arbetsläge. 5. Väg den utmatade mängden utsäde respektive gödningsmedel i kg och läs av körd sträcka i meter på kontrollboxens display. 6. Räkna enligt nedanstående formel. Utmatad mängd, kg Arbetsbredd m x körd sträcka m x = kg/ha Exempel CD kg 6.00 m x 60 m x = 194 kg/ha 7. Justera växellådorna till önskad mängd. 8. Kontrollera att rätt mängd erhålls genom att upprepa fältprovet (punkt 3-6). 9. Återställ maskinen till normal arbetsposition. 24

27 4.6 Billaggregat Transportkörning 1. Lyft billaggregatet 2. Sidosektionerna skall fällas upp och låsas 3. Cylindern för drivrullen säkras 4. Sänk billaggregatet till transportläge. (OBS! Säkringsjärnen till billyftscylindrarna används endast vid arbete under maskinens billaggregat) Max körhastighet 25 km/h Transportsäkring av drivrulle Transportlås yttersektioner Spärr för yttersektion i öppet läge Spärr för yttersektioner i låst läge Spärrarna för yttersektionerna måste manuellt öppnas (enligt figuren) innan yttersektionerna fälls ut till arbetsläge. 25

28 4.6.2 Inställning av billaggregat CD 4504 / CD 5406 / CD 5408 C A B Djupinställning gödselbillar Arbetsdjupet justeras genom att vika in justerbrickor A över kolvstången på lyftcylindrarna till billaggregatet. Båda sidor skall justeras till samma djup. En bricka motsvarar ca 10mm ändring av gödselbillens djup. OBS! Billaggregatet skall vara upplyft vid justering. Före arbete under billaggregatet skall lyftcylindrarna låsas med säkringsjärnen B. Justering av såbillarnas djupgående Djupgåendet regleras sektionsvis med vevarna när billaggregatet är upplyft. (OBS! 2 sektioner). Billarnas djupgående (belastning) kan även regleras individuellt, detta gör det möjligt att t.ex. öka belastningen bakom traktorhjulen. Belastning ändras med kättingen som är fästad i billarmen. Maskiner utrustade med hydrauliskt billtryckjustering har hydraulcylindrar som ersätter vevarna Billtrycket kan då ändras under sådd med traktorns yttre hydraulik. OBS! Kontrollera alltid att utsädet placeras på önskat djup! 26

29 4.6.2 Billar och efterharv Justering av slitstål Såbillarna har ställbar, vändbar och utbytbar billspets. Grundinställning gör att spetsen arbetar 20 mm under sidoplåten. Justera spetsen när 5 till 10 mm återstår till sidoplåten. Om spetsen slits ner under ovan angivet mått får man ett onormalt slitage på sidoplåten. Billspetsen är låst med skruv och bygel. Kontrollera att skruven är ordentligt åtdragen. Styrskena Styrskenan i billen är bockad något framåt för att styra utsädet så nära billspetsen som möjligt. Kontrollera att avståndet mellan styrskena och billspets är ca 30 mm. Om avståndet är för stort kommer utsädet inte att hamna på rätt djup. Om avståndet är för litet finns risk att utsädet kan anhopas i billen. Skivbillar Varje såbill har en individuell tryckrulle 4 cm bred, som trycker till fröet i såfåran och lämnar lucker jord mellan raderna. Tryckrullen begränsar också sådjupet. Tryckrullarnas höjd justeras i steg om 5 mm, Justeringen utförs med ett enkelt handgrepp i en hålserie med en fjäderbelastad låspinne. Skivbillar kombineras alltíd med tung efterharv. OBS! Kontrollera alltid att utsädet placeras på önskat djup! 27

30 Gödselbillarnas slitstål Slitstålen med hårdmetallspets eliminrerar justeringsbehovet under såsesången. Slitstålen skyddar också billplåtarna från slitage. 28

31 Justering av sidosektioner Sidosektionerna justeras med de två juster skruvarna under mittsektion som visas på bilden. Justera så att respektive yttersektion blir parallell med marken. Justeringen underlättas om man parkerar maskinen på plan golvyta. Inställning av lätt efterharv Efterharvens pinnar justeras efter att de två skruvarna som håller fast pinnarna har lossats. Justera efterharven enligt vidstående figur. Efter justering skall skruvarna dras åt ordentligt. Inställning av tung efterharv Efterharven är av typ max flow med böjda efterharvspinnar. Justerskruv för inställning av efterharvens vikt mot marken. Pinnarnas vinkel mot marken kan ändras genom att flytta tappen i hålserien. 29

32 4.6.4 Markörer Markörernas djupgående skall vara så grunt som möjligt men likväl skall markörskivorna ge en tydlig ritsmarkering. Djupgåendet regleras med muttrarna på markörfäste enligt figur. Markörskivornas ritsförmåga kan även regleras genom att marköraxlarna vrids i markörarmarna sedan stoppskruvarna lossats. Arm för att underlätta återställning av utlösningsanordning och för omställning till transportläge Markörarmarnas längd regleras genom att marköraxlarna med skivor skjuts olika långt in i markörarmen. Markörarm 6m och 8m billaggregat Skruv för begränsning av markörens djupgående Brytbult Markörarm 4m billaggregat Inställning vid mittmarkering Arbetsbredden innefattar även ett halvt billavstånd utanför ytterbillarna. Grundinställningen av markörarmarna är halva maskinens arbetsbredd plus ett halvt radavstånd. mätt från yttersta billen. Vid sådd med 25 cm och 50 cm radavstånd sker sådden osymmetriskt, vilket medför att markörernas längd måste ställas avsevärt olika på vänster och höger sida. Kontrollera alltid markörinställningen i fält! Utlösningsanordning CD 5406 / CD 5408 Markörernas yttre del är försedd med utlösningsanordning som skydd vid motkörning. Utlösningskraften skall vara N (40-45 kp) vid markörskivan då denna är utdragen till ett avstånd av 165 cm från utlösningsanordningens ledpunkt. Utlösningsanordning CD 4504 Markören skyddas av en brytbult M10x Plastkåpa Sådd med 25 respektive 50 cm radavstånd Radsådd CD 4504 / CD 5406 / CD 5408 Vid 12,5 cm radavstånd används samtliga såbillar, vid 25 cm och vid 50 cm radavstånd stängs de matarvalsar som ej skall användas med de medlevererade plastkåporna. Dessa monteras över respektive vals inne i behållaren och hålls på plats av gummilisten.. Glöm ej att justera markörerna. 30

33 4.7 Manövrering av mellanpacker / sidopacker Maskinen kan utrustas med mellanpacker för att få återpackning mellan maskinens transport / bärhjul. Detta görs med ackumulatorbelastade tryckhjul under maskinen. Trycket på mellanpackern ökas när yttersektionerna fälls ut och trycket minskas genom att lyfta yttersektionerna. Trycket i ackumulatorn visas på manometern framtill på fläktkonsollen, lämpligt arbetstryck är bar. Mellanpackern och billaggregatets yttersektioner är låsta med en pilotbackventil i arbetsläge respektive transportläge. Mellanpackern fälls upp till transportläge när billaggergatets yttersektioner fälls upp. Maskinen kan även utrustas med sidopacker för att få fullbreddspackning ända ut till 8 meters arbetsbredd. Luttryck 240 kpa 2,4 bar Mellanpacker Sidopacker Sidopackerns tryck mot marken justeras med vevarna. Efter justering kontrollera att billaggregatet yttersektioner är horisontella. Cylindrarna till billaggregatets yttersektioner är belastade med samma ackumulatortryck som mittpackaren vid sådd. 31

34 5. RÅD OCH CHECKLISTA FÖRE SÅDD För att vara säker på att korrekt utmatningsmängd erhålls skall utmatningsprov göras. Vid igångkörning startas fläkten först. För att undvika skador på kraftöverföringsaxelns knutar skall kraftuttaget kopplas in försiktigt vid lågt motorvarv. Öka därefter motorvarvet successivt tills kraftuttaget går med 540 rpm eller 1000 rpm om maskinen är utrustad för detta varvtal. Först därefter får utmatningen inkopplas. Om fläkten inte startas före utmatningen sker en anhopning av utsäde och gödsel, vilket medför att en blockering kan ske. När maskinen skall stannas lyfts först billaggregatet, varvid utmatningen automatiskt urkopplas. Därefter stannas fläkten (sänk varvtalet på fläkten innan kraftuttaget kopplas ur). När maskinens behållare är fylld och maskinen är klar för sådd, starta fläkten och snurra på drivrullen. Kontrollera att utsäde/gödsel kommer ur samtliga billar. Vändtegarna bör vara minst 24 m breda. Vid all körning skall samtliga skydd vara ordentligt påmonterade. Första vändtegsdraget körs runt i hörnen. OBS! Kör i vänstervarv, eftersom drivrullen drivs av högra hjulet. 32

35 6. UNDERHÅLL Ny maskin: Efter ett par timmars körning skall det kontrolleras att alla skruvar och muttrar fortfarande är ordentligt åtdragna. Särskilt viktiga är skruvar i hjulnav och drag. Kontrollera sedan detta med jämna mellanrum. 6.1 Tömning, rengöring och förvaring Daglig rengöring av utmatningssystemet för gödsel bör utföras. Rengör med vatten samtidigt som fläkten är igång. Om behållaren ej är tom, bör utmatningssystemet istället blåsas med luft. Om vatten används vid rengöring, låt maskinen torka ordentligt innan den används på nytt. Tömningslucka Efter avslutat arbete Töm maskinen. Den största delen av kvarvarande gödsel och utsäde kan tömmas genom tömningsluckorna. Resterande utsäde/gödsel tömmes i provtagningstråget när matarklaffarna fälls ner helt. Innan matarklaffarna fälls ner skall nedmatningsramperna sänkas och provtagningstrågen monteras. När behållaren är tom startas fläkten så att utsäde och gödsel som hamnat i ejektorerna kan blåsa ut. Rengör maskinen från smuts och rester av utsäde och gödsel genom att spola med vatten. Demontera skydden över matarvalsarna för gödsel så att man lätt kan rengöra runt matarvalsarna.. Fläkten måste vara igång under spolningen. Om tryckluft används vid torkningen kan torktiden reduceras avsevärt. Ta bort täckplåtarna på luftlådornas framsida, spola och blås. Låt plåtarna vara avmonterade mellan såsäsongerna. OBS! Spola ej med högtryckstvätt på: -Lager -Matarvalsar -Elektriska givare -Elektriska kopplingsdosor -Ejektorstyrplanen som är monterade i elektorerna för utsäde Kontrollera och smörj samtliga smörjställen enligt smörjinstruktion. Kontrollera och efterspänn alla skruvförband. Maskinen skall förvaras under tak, på ett torrt ställe med presenningen på. Detta för att undvika att främmande föremål kommer ner i behållaren. Rengöring av luftlådorna i utmatningssystemet Stopp i utmatningssystemet kan uppstå genom att blad, halm eller dylikt sugs in genom fläkten och sedan fastnar i någon ejektor och hindrar luftströmmen ut till sårören. Rensning kan ske sedan täckplåtarna på luftfördelarens framsida tagits bort. Iakttag försiktighet vid rensning så att inte ejektorernas luftmunstycke skadas. 33

36 6.2 Remspänning fläkt Efterspänn fläktremmarna efter någon timmas körning. Kontrollera spänningen var 100:e drifttimme. Alternativa hål för fästskruvar Fästskruvar till arm för spännrulle Justerskruv Lossa skruvarna och justera remspänningen med justerskruven Dra sedan skruvarna när rätt remspänning uppnåtts. A OBS! Skruvarna till spännrullens arm kan flyttas till alternativa hål om större remspänning erfordras. Övervarva aldrig fläkten! 34

37 6.3 Åtdragningsmoment Åtdragning av skruvförband Skruvar av 8.8,10.9 och 12.9 kvalitet är monterade på plogen Då utbyte av skruvar sker, kontrollera att skruvar och muttrar av rätt kvalité används. Nedanstående åtdragnings moment skall användas för dom oliks skruvarna. Det är lättare att dra skruvar och muttrar till rätt moment om skruv och mutter är inoljade. Åtdragningsmoment Kvalitet Storlek Moment Torr skruv och mutter Skruv och mutter smorda med olja 8,8 M12 81 Nm 70 Nm 8,8 M Nm 170 Nm 8,8 M Nm 236 Nm 8,8 M Nm 330 Nm 8,8 M Nm 572 Nm 8,8 M Nm 1127 Nm 10,9 M Nm 98 Nm 10,9 M Nm 238 Nm 10,9 M Nm 465 Nm 10,9 M Nm 804 Nm 10,9 M Nm 1582 Nm 12,9 M16* 333 Nm 286 Nm 12,9 M Nm 558 Nm 12,9 M Nm 963 Nm Kontrollera regelbundet att skruvar och muttrar är ordentligt åtdragna 35

38 6.4 Smörjinstruktion Sätt för smörjning och smörjmedel Smörjintervall 5406/ Smörjställen Inpackning Trycksmörjn. Kullager- Värmebest. Kullager- Olja Dagligen 100 ha 1 gång/ Antal Antal fett kullagerfett fett säsong smörj- smörjställen ställen Drag 1 Polhemsled X 4 4 Kraftöverföring** Kraftöverföringsaxel X X 2 2 Kraftöverföringsaxel skydd X X 4 4 Hydraulisk cylinder 2 Billaggregat X X 8 8 Billaggregat Markörarm, led X X Billyft / Sidosektioner X X Diverse 4 Lagring för mataraxlar X X Lagring för svängarm X X Drivkedjor X X Spännrullar plast X X Reduktionsväxel X X Körhjulsnav X X Luftlådestag X X 4 4 Sladdplanka Cylindrar X X 8 8 Lagring X X 2 2 ** Kraftöverföringsaxelns teleskopaxel smörjs med fett. Den skall alltid hållas väl rengjord och smord så att axiell rörelse kan ske även vid belastning. Kontrollera oljenivån i växellådorna, nivån skall nå upp till nivåglasens mitt. Växellådorna innehåller då olika mängd olja beroende på att dom är monterade i olika vinkel. Växellådorna är fyllda med växellådsolja SAE 150 Exempel på lämpliga oljor: MOBIL Mobilgear XMP 150 eller Mobilgear CHC XMP SHELL Shell Omala F 150 eller Shell Omala HD 150 BP Energol GR-XF 150 eller Enersyn EP-XF 150 CASTROL Alpha Max 150 Oljan i växellådan bör bytas var 500:e driftstimma Ojlan tömms genom dräneringspluggen OBS! Se till att detaljer av gummi (matarklaffar, kilremmar etc.) ej kommer i kontakt med olja eller fett. Påfyllning / ventilation Nivåglas Dräneringsplugg 36

39 6.4.1 Smörjställen enligt smörjinstruktion

40 7. KOPPLINGSSCHEMA EL OCH HYDRAULIK 7.1 Kopplingsschema ljus Elsystemet är uppdelat i två enheter, kontrollsystem och ljus. Kablar för gränslägesbrytare och ritsmarkör ingår i elsystemet för ljus enligt nedan. Bak- och breddmarkeringsljus är standard på alla maskiner och är kopplat enligt internationell standard, se elschema. Stickpropp Gränsläge Ritsmarkör KABEL FÄRGER SB = Svart W = Vit R = Röd BL = Blå Y = Gul GN = Grön GR = Grå BN = Brun P = Rosa VO = Violett OR = Orange Gränsläge Ritsmarkör Vänster bakljus Höger bakljus 38

41 7.2 INKOPPLING AV SPÄNNINGSMATNINGEN Tram Tram är ett elektroniskt kontrollsystem. Systemet består av två enheter, manöverbox och maskinenhet. Manöverboxen placeras på lämpligt ställe i traktorhytten. Kommunikationen och spänningsmatningen mellan enheterna sker genom en koaxialkabel. Maskinenheten spänningsmatas från traktorn. När spänningen Huvusströmbrytaren bryts lagras aktuella värden som pulsvärde, areal mm. i maskinenheten. Koppla därför alltid bort spänningsmatningen helt före det att koaxialkabeln lossas från kontrollboxen, när maskinen skall parkeras. Kretskortet skyddas av en 2Amp säkring som är placerad i maskinenheten R via 2Amp säkring - 32 SB - 32 GR + 31 BL + 31 Y KABEL FÄRGER SB = Svart W = Vit R = Röd BL = Blå Y = Gul GN = Grön GR = Grå BN = Brun P = Rosa VO = Violett OR = Orange - SB, GR + BL, Y + 12V Elektronk + R - Jord + 12V Kraft 39

42 7.3 Kopplingsschema Tram Maskinenhet Kopplingsschema De olika givarna ansluts enligt nedanstående schema. Kabelfärger enligt Tabell INGÅENDE UTGÅENDE FUNKTION NR NR SIGNAL FUNKTION NR NR SIGNAL Drivrullegivare BL BN Drivrulle, dränering SB GR Mataraxelgivare främre BN BL Körspår SB GR Mataraxelgivare bakre BN BL Ritsmarkör SB,R GR,BL Fläktkontroll BL BN 12 V Kraft BL,Y SB,GR Nivåvakt Gödsel BN BL W 12V Elektronik R Nivåvakt Utsäde BN BL W 7 6 Tryckgivare SB GR Flatstift för röd + kabel Kretskort Maskinenhet AKS Säkringshållare KABEL FÄRGER SB = Svart W = Vit R = Röd BL = Blå Y = Gul GN = Grön GR = Grå BN = Brun P = Rosa VO = Violett OR = Orange Kopplingsschema för elektrisk omkastarventil till sladdplanka Inkoppling i maskinlåda + - Tram Tronic

43 7.4. Hydraulschema direktkopplad hydraulik CD 5408E / CD 5406E / CD 4504E Yttersektioner Markör H Markör V Billyft Drivrulle Funktioner # Traktor Den elstyrda riktningsventilen dränerar alltid cylindern för drivrullen vid sådd och möjliggör sådd med upplyft billaggregat. xx Sekvensventilerna gör att ena markören fälls in innan den andra fälls ut. *** Med strypbackventilerna justeras hastigheten på drivrulle och markörer. o Fast strypning till yttersektioner. # Tryckgivare styr den elstyrda riktningsventilen för drivrullen och ger signal för framräkning av körspår. 41

44 Hydraulschema direktkopplad hydraulik CD 5408 ES / CD 5406 ES / CD 4504 ES Yttersektioner Markör H Markör V Yttersektioner sladdplanka Billyft Drivrulle # Traktor Funktioner Den elstyrda riktningsventilen dränerar alltid cylindern för drivrullen vid sådd och möjliggör sådd med upplyft billaggregat. Med strypbackventilerna justeras hastigheten på drivrulle och markörer. xx Sekvensventilerna gör att ena markören fälls in innan den andra fälls ut. xxx Blockeringsventil används för att låsa sladdplankan i uppfällt läge eller för att manövrera sladdplankan separat oberoende av billyften. * Ackumulator skyddar sladdplankan ** Manometer visar arbetstrycket / belastningen av sladdplankan, lämpligt arbetstryck 5-8 Mpa. *** Pilotbackventil låser sladdplankans yttersektioner i arbetsläge o Fasta strypningar begränsar hastigheten vid ut- och infällning av yttersektioner. ooo Dubbel omkastarventil för att växla funktion mellan yttersektioner och arbetstryck på sladdplankan. # Tryckgivare styr den elstyrda riktningsventilen för drivrullen och ger signal förframräkning av körspår. 42

45 7.5 Hydraulschema El-hydraulik CD5408 THS /CD5406 THS /CD4504 THS Yttersektioner Yttersektioner sladdplanka Markör H Markör V Sladdplanka lyft Billyft # Traktor Funktioner Den elstyrda riktningsventilen dränerar alltid cylindern för drivrullen vid sådd och möjliggör sådd med upplyft billaggregat. Med strypbackventilerna justeras hastigheten på drivrulle och markörer. xxx Blockeringsventil används för att låsa sladdplankan i uppfällt läge eller för att manövrera sladdplankan separat oberoende av billyften. * Ackumulator skyddar sladdplankan ** Manometer visar arbetstrycket/ belastningen av sladdplankan. *** Pilotbackventil låser sladdplankans yttersektioner i arbetsläge o Fasta strypningar begränsar hastigheten vid ut- och infällning av yttersektioner. oo Sätesventil låser respektive funktion. # Tryckgivare styr den elstyrda riktningsventilen för drivrullen och ger signal förframräkning av körspår. 43

46 7.6 Hydraulschema mellanpacker och ytterpacker xxx * ** Funktioner ** Manometer visar arbetstrycket/ belastningen på mellanpackern. * Ackumulator skyddar mellanpackern. xxx Pilotbackventil låser mellanpackerns inställda arbetstryck vid sådd och låser den i uppfällt läge vid transportkörning. 44

47 45
