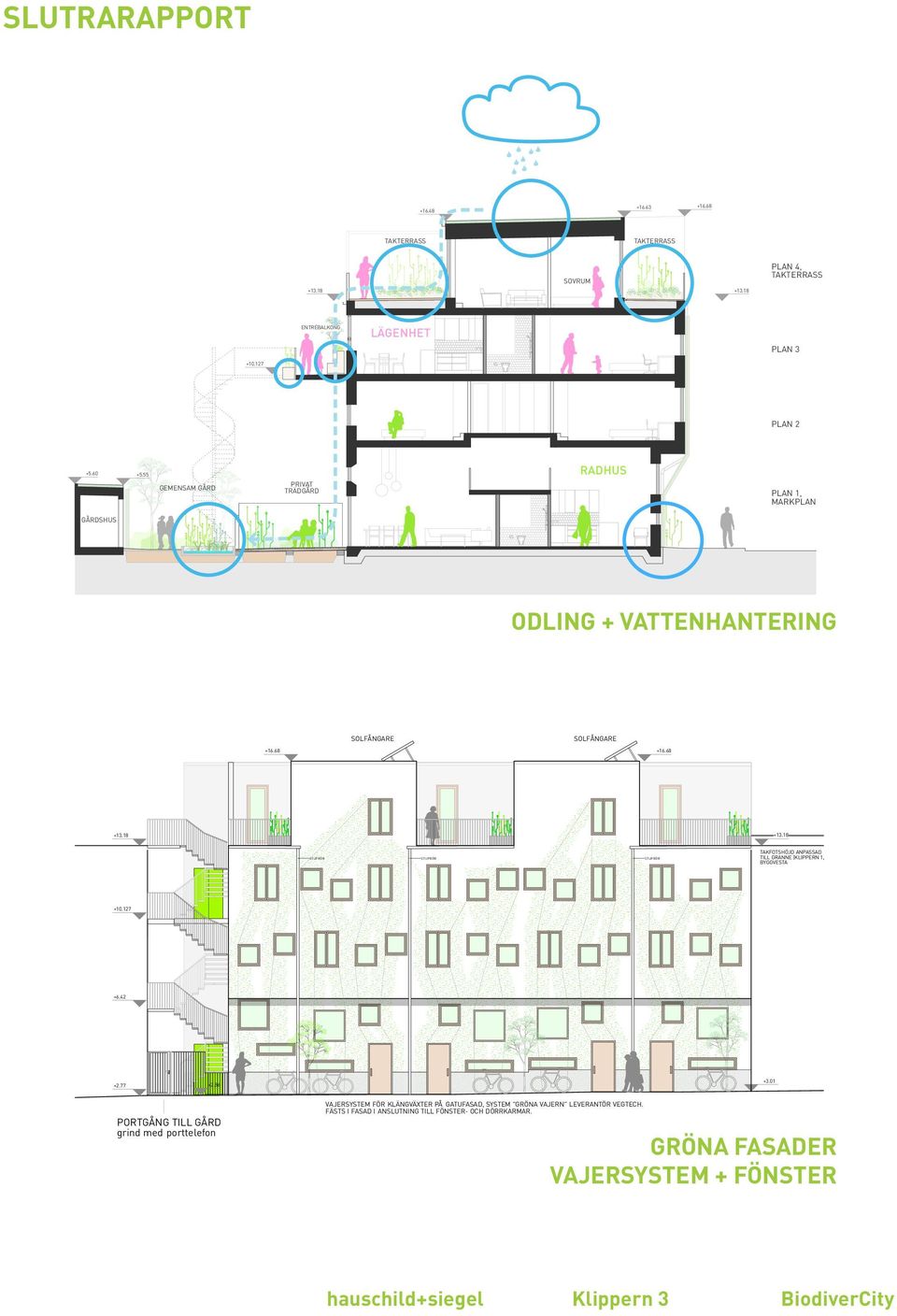

SLUTRARAPPORT ODLING + VATTENHANTERING GRÖNA FASADER VAJERSYSTEM + FÖNSTER. hauschild+siegel Klippern 3 BiodiverCity LÄGENHET RADHUS FÖRKLARINGAR

Transkript

1 BET ANT BET ANT ÄNDRINGEN AVSER ÄNDRINGEN AVSER DATUM DAT SLUTRARAPPORT FÖRKLARINGAR ALLA MÅTT I MM OM EJ ANNAT ANGES PLUSHÖJD I METER ÖVER H FG FÄRDIGT GOLV BRANDCELLSGRÄNS SOVRUM PLAN 4, ENTRÉBALKONG LÄGENHET PLAN PLAN GEMENSAM GÅRD PRIVAT TRÄDGÅRD RADHUS PLAN 1, MARKPLAN KLIPPERN 3 MALMÖ hauschild + siegel architectu GÅRDSHUS FÖRFRÅGNINGSUNDE ODLING + VATTENHANTERING A H+S ARCHITECTURE AB MA K DANEWIDS ING.BYRÅ FÖRKLARINGAR E LMT V VVS-GRUPPEN I LUND ALLA MÅTT I MM OM EJ ANNAT ANGES W L MATERIAL/FÄRG UPPDRAG NR RITAD/KONSTR AV HAND FASAD020KLI3 MS CS VENTILERAD DATUM PUTSFASAD ANSVARIG KULÖR: VIT NCS S 0502-Y A.HAUSCHILD, C.SIE SOCKEL MOT GATA OCH PASSAGE I BETONG MA MA MA MA MA FÖNSTER SEKTION A-A FÖNSTER I TRÄ, KULÖR: BOSTÄDER SKALA NUMMER ENTRÉDÖRRAR TRÄ, MÅLAS. A1 1:50 A3 1:100 KULÖR: A RÄCKEN VARMFÖRZINKAT STÅL STÅLTRAPPA VARMFÖRZINKAT STÅL SOLFÅNGARE SOLFÅNGARE MARKMATERIAL/VÄXTVAL BIOTOPER KLÄTTER/KLÄNGVÄXTER PÅ GATUFASAD T.EX. -PIPRANKA (ARISTOLOCHIA MACROPHYLLA -VILDVIN (PARTHENOCISSUS QUINQUEFOLIA -RÅDHUSVIN (PARTHENOCISSUS TRICUSPID 10 m STUPRÖR STUPRÖR STUPRÖR TAKFOTSHÖJD ANPASSAD TILL GRANNE (KLIPPERN 1, BYGGVESTA FASAD TILL 10 m HÖJD EXKL. FÖNSTER: 160 KLÄTTERVÄXTER 60% AV YTAN: 160 x 0,6= FÖRFRÅGNINGSUNDERLA KLIPPERN 3 MALMÖ hauschild + siegel architecture A PORTGÅNG TILL GÅRD grind med porttelefon VAJERSYSTEM FÖR KLÄNGVÄXTER PÅ GATUFASAD, SYSTEM "GRÖNA VAJERN" LEVERANTÖR VEGTECH. FÄSTS I FASAD I ANSLUTNING TILL FÖNSTER- OCH DÖRRKARMAR. GRÖNA FASADER VAJERSYSTEM + FÖNSTER A H+S ARCHITECTURE AB K DANEWIDS ING.BYRÅ E LMT V VVS-GRUPPEN I LUND W L UPPDRAG NR 020KLI3 DATUM RITAD/KONSTR AV MS HANDLÄGGARE CS ANSVARIG A.HAUSCHILD, C.SIEGEL FASAD MOT ÖSTER, MOT GATA BOSTÄDER SKALA NUMMER A1 1:50 A3 1:100 A

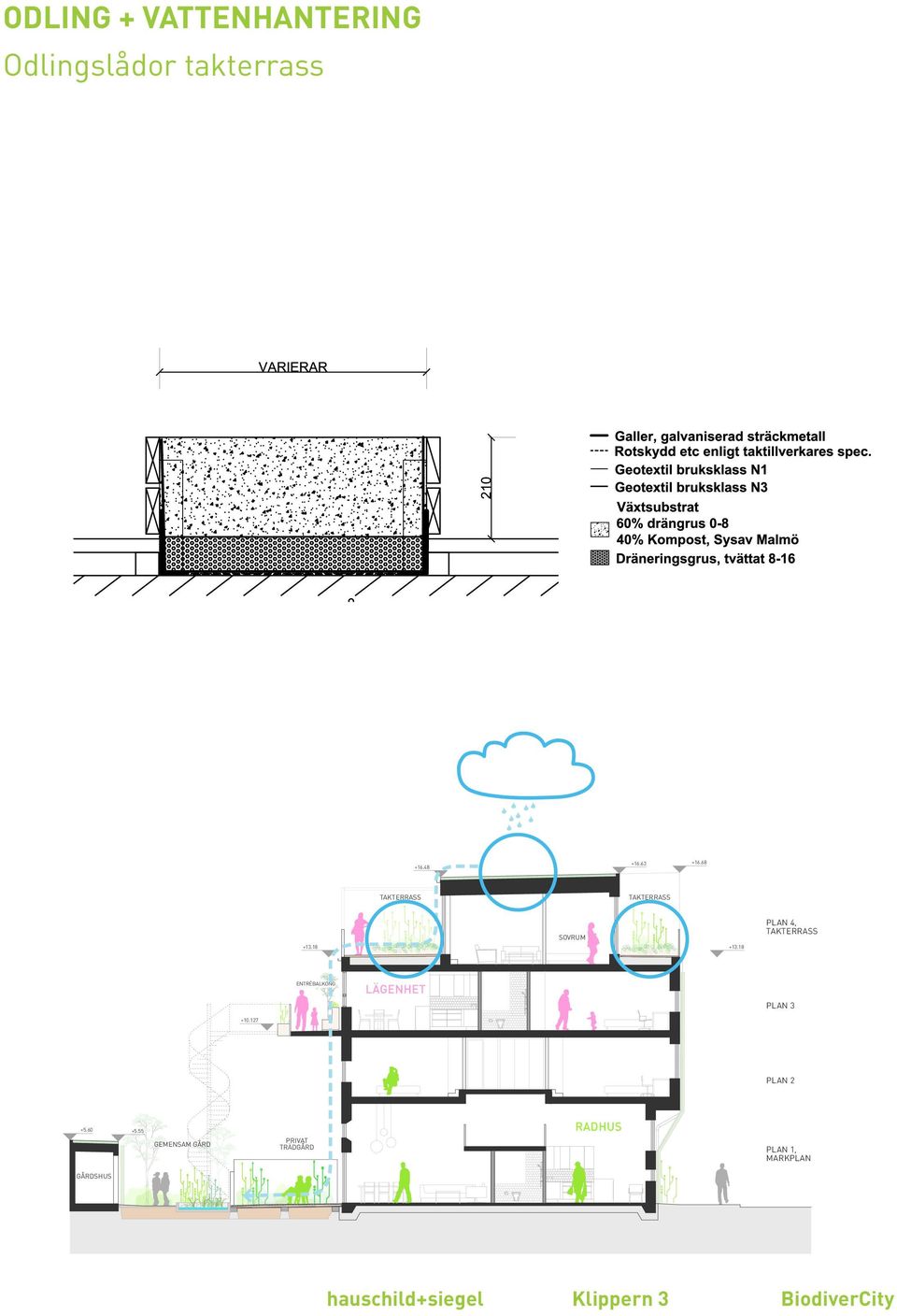

2 ODLING + VATTENHANTERING Odlingslådor takterrass FÖRKLARINGAR ALLA MÅTT I MM OM EJ ANNAT ANGES PLUSHÖJD I METER ÖVER HAV FG FÄRDIGT GOLV BRANDCELLSGRÄNS PLAN 4, SOVRUM ENTRÉBALKONG LÄGENHET PLAN PLAN 2 BET ANT ÄNDRINGEN AVSER DATUM FÖRFRÅGNINGSUNDER KLIPPERN MALMÖ RADHUS GEMENSAM GÅRD PRIVAT TRÄDGÅRD PLAN 1, MARKPLAN hauschild + siegel architectur GÅRDSHUS hauschild+siegel Klippern 3 A H+S ARCHITECTURE AB K DANEWIDS ING.BYRÅ E LMT V VVS-GRUPPEN I LUND W L BiodiverCity UPPDRAG NR RITAD/KONSTR AV DATUM ANSVARIG 020KLI MS HANDLÄG CS A.HAUSCHILD, C.SIEG SEKTION A-A BOSTÄDER SKALA A1 A3 1:50 1:100 NUMMER A

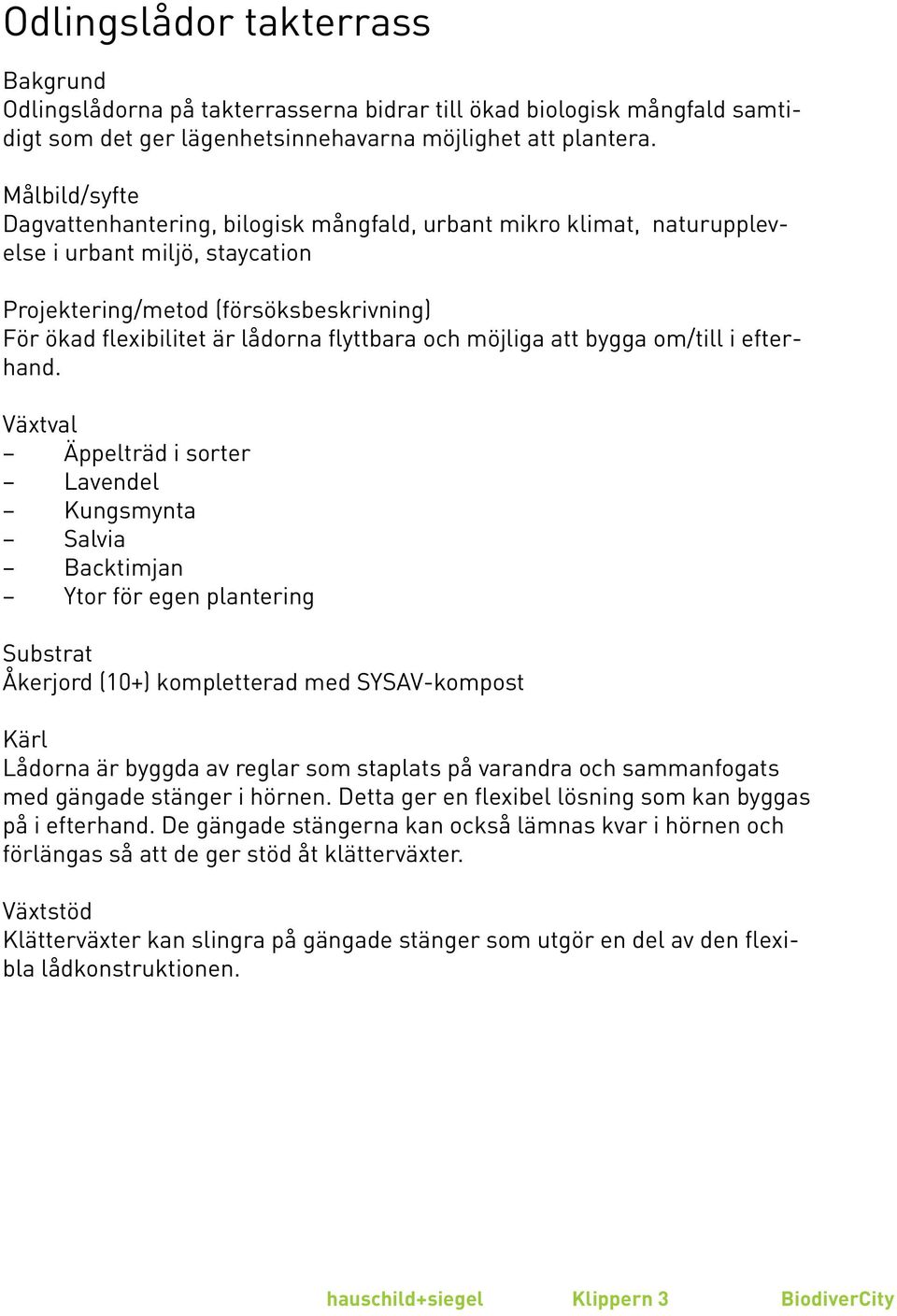

3 Odlingslådor takterrass Bakgrund Odlingslådorna på takterrasserna bidrar till ökad biologisk mångfald samtidigt som det ger lägenhetsinnehavarna möjlighet att plantera. Målbild/syfte Dagvattenhantering, bilogisk mångfald, urbant mikro klimat, naturupplevelse i urbant miljö, staycation Projektering/metod (försöksbeskrivning) För ökad flexibilitet är lådorna flyttbara och möjliga att bygga om/till i efterhand. Växtval Äppelträd i sorter Lavendel Kungsmynta Salvia Backtimjan Ytor för egen plantering Substrat Åkerjord (10+) kompletterad med SYSAV-kompost Kärl Lådorna är byggda av reglar som staplats på varandra och sammanfogats med gängade stänger i hörnen. Detta ger en flexibel lösning som kan byggas på i efterhand. De gängade stängerna kan också lämnas kvar i hörnen och förlängas så att de ger stöd åt klätterväxter. Växtstöd Klätterväxter kan slingra på gängade stänger som utgör en del av den flexibla lådkonstruktionen.

4

5 ODLING + VATTENHANTERING Sittmöbler med odling FÖRKLARINGAR ALLA MÅTT I MM OM EJ ANNAT ANGES PLUSHÖJD I METER ÖVER HA FG FÄRDIGT GOLV BRANDCELLSGRÄNS PLAN 4, SOVRUM ENTRÉBALKONG LÄGENHET PLAN PLAN 2 BET ANT ÄNDRINGEN AVSER DAT FÖRFRÅGNINGSUNDER KLIPPERN MALMÖ RADHUS GEMENSAM GÅRD PRIVAT TRÄDGÅRD PLAN 1, MARKPLAN hauschild + siegel architectu GÅRDSHUS hauschild+siegel Klippern 3 A H+S ARCHITECTURE AB K DANEWIDS ING.BYRÅ MA E LMT MA V VVS-GRUPPEN I LUND W L BiodiverCity UPPDRAG NR RITAD/KONSTR AV DATUM ANSVARIG 020KLI MS HANDL CS A.HAUSCHILD, C.SIE SEKTION A-A BOSTÄDER SKALA A1 A3 1:50 1:100 NUMMER A

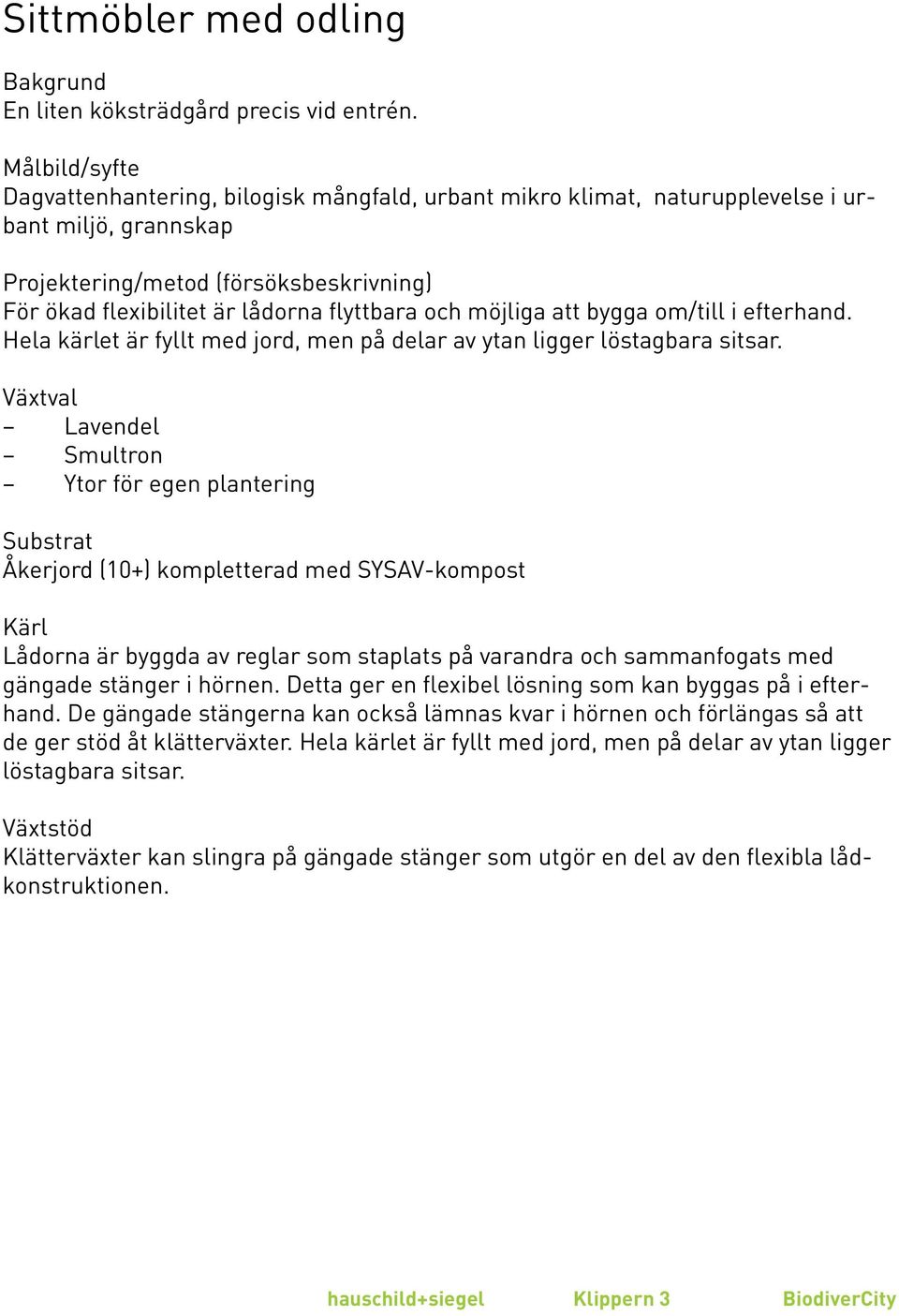

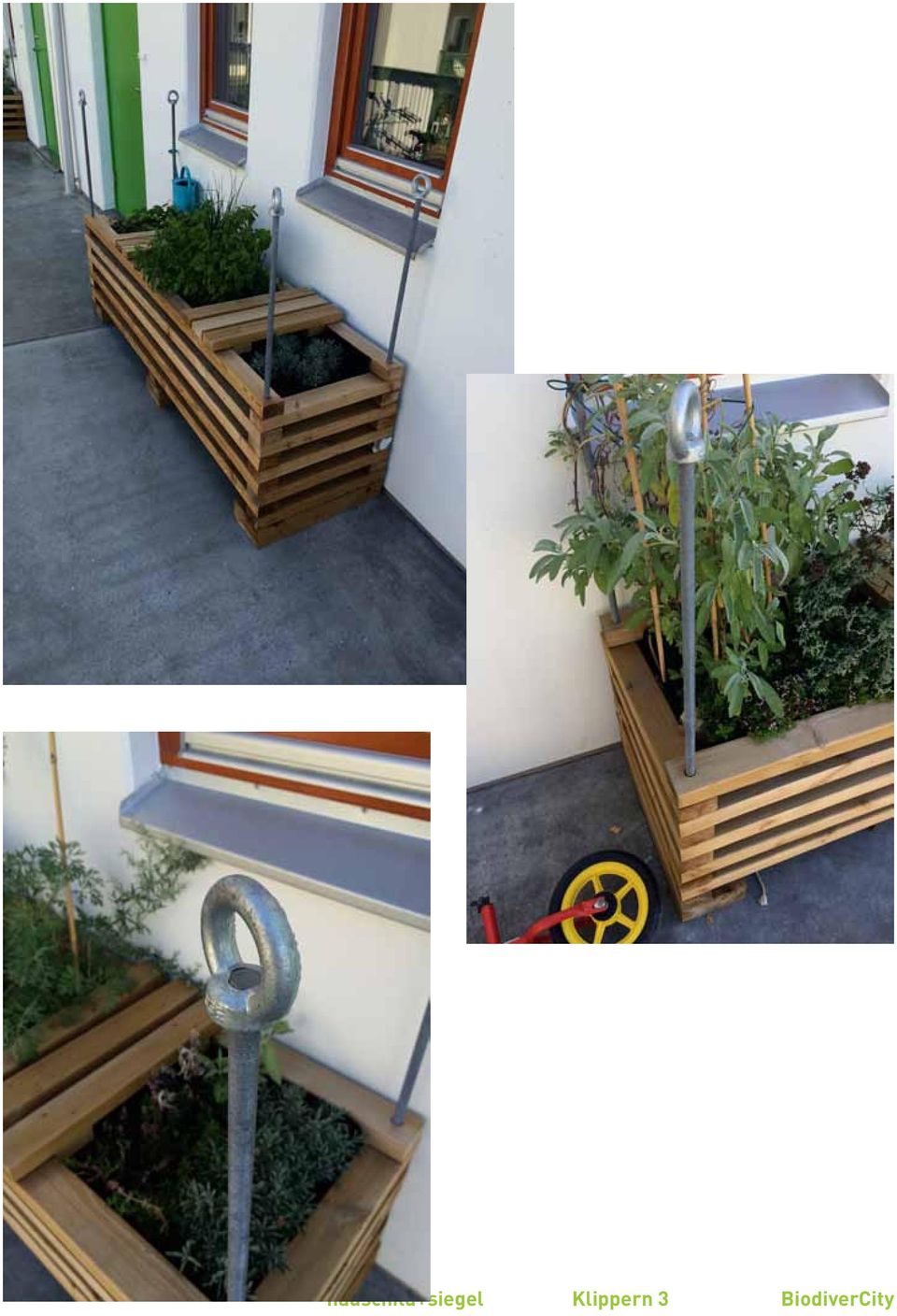

6 Sittmöbler med odling Bakgrund En liten köksträdgård precis vid entrén. Målbild/syfte Dagvattenhantering, bilogisk mångfald, urbant mikro klimat, naturupplevelse i urbant miljö, grannskap Projektering/metod (försöksbeskrivning) För ökad flexibilitet är lådorna flyttbara och möjliga att bygga om/till i efterhand. Hela kärlet är fyllt med jord, men på delar av ytan ligger löstagbara sitsar. Växtval Lavendel Smultron Ytor för egen plantering Substrat Åkerjord (10+) kompletterad med SYSAV-kompost Kärl Lådorna är byggda av reglar som staplats på varandra och sammanfogats med gängade stänger i hörnen. Detta ger en flexibel lösning som kan byggas på i efterhand. De gängade stängerna kan också lämnas kvar i hörnen och förlängas så att de ger stöd åt klätterväxter. Hela kärlet är fyllt med jord, men på delar av ytan ligger löstagbara sitsar. Växtstöd Klätterväxter kan slingra på gängade stänger som utgör en del av den flexibla lådkonstruktionen.

7

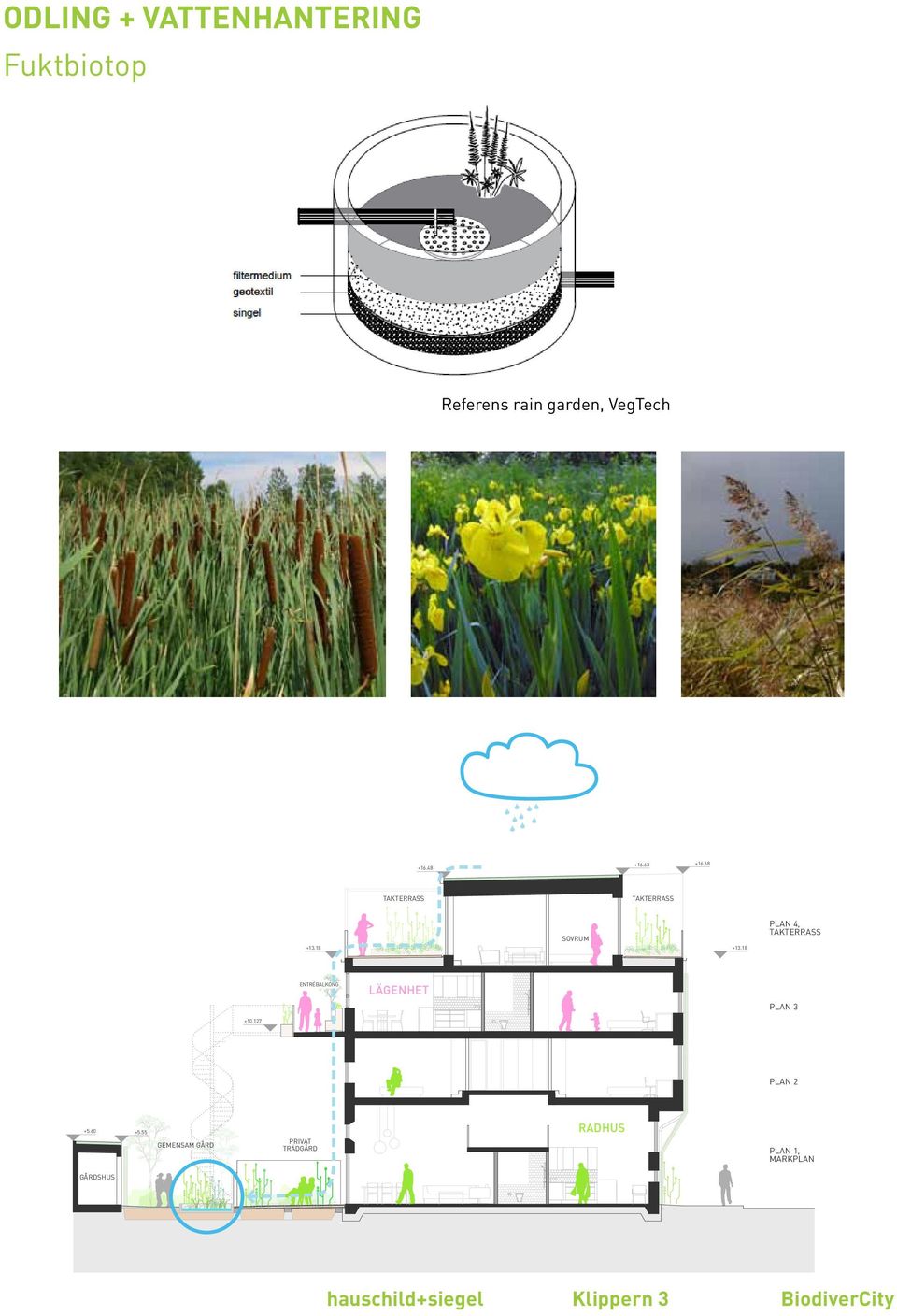

8 BET ANT ÄNDRINGEN AVSER DATU ODLING + VATTENHANTERING Fuktbiotop Referens rain garden, VegTech FÖRKLARINGAR ALLA MÅTT I MM OM EJ ANNAT ANGES PLUSHÖJD I METER ÖVER HA FG FÄRDIGT GOLV BRANDCELLSGRÄNS SOVRUM PLAN 4, ENTRÉBALKONG LÄGENHET PLAN PLAN GEMENSAM GÅRD PRIVAT TRÄDGÅRD RADHUS PLAN 1, MARKPLAN KLIPPERN 3 MALMÖ hauschild + siegel architectu GÅRDSHUS FÖRFRÅGNINGSUNDER A H+S ARCHITECTURE AB K DANEWIDS ING.BYRÅ E LMT V VVS-GRUPPEN I LUND hauschild+siegel Klippern 3 UPPDRAG NR 020KLI3 BiodiverCity DATUM W L RITAD/KONSTR AV HANDL MS CS ANSVARIG A.HAUSCHILD, C.SIE SEKTION A-A BOSTÄDER SKALA NUMMER A1 1:50 A3 1:100 A

9 Fuktbiotop innergård Bakgrund Det vatten som leds ner från taken och som faller på gården samlas i lågpunkter där det sedan infiltreras. Detta ger en minskad belastning på dagvattensystemet samt möjlighet för insekter och andra djur att dra nytta av det tillfälligt stående vattnet. Målbild/syfte Dagvattenhantering, bilogisk mångfald, urbant mikro klimat, naturupplevelse i urbant miljö, vatten pedagogik Växtval I lågpunkterna har planterats växter som klarar en bred amplitud då fuktigheten varierar kraftigt i dessa delar. Exempel på planterade växter är: Daggkåpa Alchemilla mollis Koreansk plymspirea Aruncus aethusifolius Hasselört Asarum europaeum Myskmadra Galium odoratum Daglilja Hemerocallis sp. Rabattiris Irsis sp. Substrat Åkerjord (10+) kompletterad med SYSAV-kompost

10

11 GRÖNA FASADER Vajersystem + Fönster SOLFÅNGARE SOLFÅNGARE STUPRÖR STUPRÖR STUPRÖR G TILL GÅRD porttelefon VAJERSYSTEM FÖR KLÄNGVÄXTER PÅ GATUFASAD, SYSTEM "GRÖNA VAJERN" LEVERANTÖR VEGTECH. FÄSTS I FASAD I ANSLUTNING TILL FÖNSTER- OCH DÖRRKARMAR.

12 Vajersystem + Fönster Bakgrund För att skapa en grön fasad mot gatan används två lager av klätterväxter. Ett direkt mot fasaden och ett med växter slingrande på kedjor. Målbild/syfte Dagvattenhantering, bilogisk mångfald, urbant mikro klimat, naturupplevelse i urbant miljö Projektering/metod (försöksbeskrivning) I prefabricerad betongelement integegrerade vajersystem. För att få en frodig grön fasad krävs goda växtbetingelser vilket ofta inte tillgodoses i en tät nyexploatering. Här har vi maximerat växtbäddens utbredning och tillfört automatisk droppbevattning för att göra förutsättningarna så goda som möjligt. Växtval Rådhusvin Parthenocissus tricuspidata Veitchii (Direkt på fasad) Japansk blåregn - Wisteria floribunda Domino (Slingrande på kedjor) Substrat Åkerjord (10+) kompletterad med SYSAV-kompost Bevattning Automatisk droppbevattning av hela växtbädden. Växtstöd Blåregnet klättrar på vajrar infästa i distanser monterade i fasaden.

13

14 BET ANT ÄNDRINGEN AVSER DATUM Takbiotop Förråd/ Bostadshus FÖRKLARINGAR ALLA MÅTT I MM OM EJ ANNAT ANGES PLUSHÖJD I METER ÖVER HAVET FG FÄRDIGT GOLV BRANDCELLSGRÄNS SOVRUM PLAN 4, ENTRÉBALKONG LÄGENHET PLAN PLAN GEMENSAM GÅRD PRIVAT TRÄDGÅRD RADHUS PLAN 1, MARKPLAN KLIPPERN 3 MALMÖ hauschild + siegel architecture GÅRDSHUS FÖRFRÅGNINGSUNDERL A H+S ARCHITECTURE AB K DANEWIDS ING.BYRÅ E LMT V VVS-GRUPPEN I LUND W L UPPDRAG NR 020KLI3 DATUM RITAD/KONSTR AV HANDLÄGGAR MS CS ANSVARIG A.HAUSCHILD, C.SIEGEL SEKTION A-A BOSTÄDER SKALA NUMMER A1 1:50 A3 1:100 A

15 Takbiotop Förråd/Bostadshus Bakgrund Strävan är att skapa gröna tak med så stor mångfald som förutsättningarna ger möjlighet till. Målbild/syfte Dagvattenhantering, bilogisk mångfald, urbant mikro klimat, naturupplevelse i urbant miljö Projektering/metod (försöksbeskrivning) För att skapa den mångfald som önskas varieras växtbäddens tjocklek vilket ger en naturlig variation i biotopen och förutsättningar för en hög diversitet. Pluggplantor av örter planteras tillsammans med platssådda sedumsticklingar och ängsfröer. För att få ett rikt innehåll första växtsäsongen sås även blomsteråkerfrön in. Boplatser för bin och andra insekter skapas genom områden med sand och stockar placeras på taken. Bilaga 1 Växtval Se Bilaga 1 Substrat Taksubstrat Bygros Beteckning Vetenskapligt namn Svenskt namn PERENNER Veronica spicata axveronika Dianthus deltoides backnejlika Pulsatilla vulgaris backsippa Thymus serphyllum backtimjan Cichorium intybus cikoria Scabiosa columbaria fältvädd Primula veris gullviva Galium verum gulmåra Origanum vulgare kungsmynta Antennaria dioica kattfot Campanula rotundifolia liten blåklocka Leucantemum vulgare prästkrage Centaurea jacea rödklint Dianthus arenarius sandnejlika Fragaria vesca smultron Silene uniflora strandglim Armeria maritima strandtrift Viscaria vulgaris tjärblomster Centaurea scabiosa väddklint Knautia arvensis åkervädd Hypericum perforatum äkta johannesört Veronica officinalis ärenpris Echium vulgare blåeld Jasione montana blåmunk Pilosella officinarium gråfibbla Linaria vulgaris gulsporre Lotus corniculatus käringtand Achillea millefolia rölleka Beteckning Namn Anmärkningar Normaläng Torräng kalkrik Blomsteråkerfrö OBS, utan utan inblandning av gräs och blomsteråkerfrö OBS, utan utan inblandning av gräs och blomsteråkerfrö

16

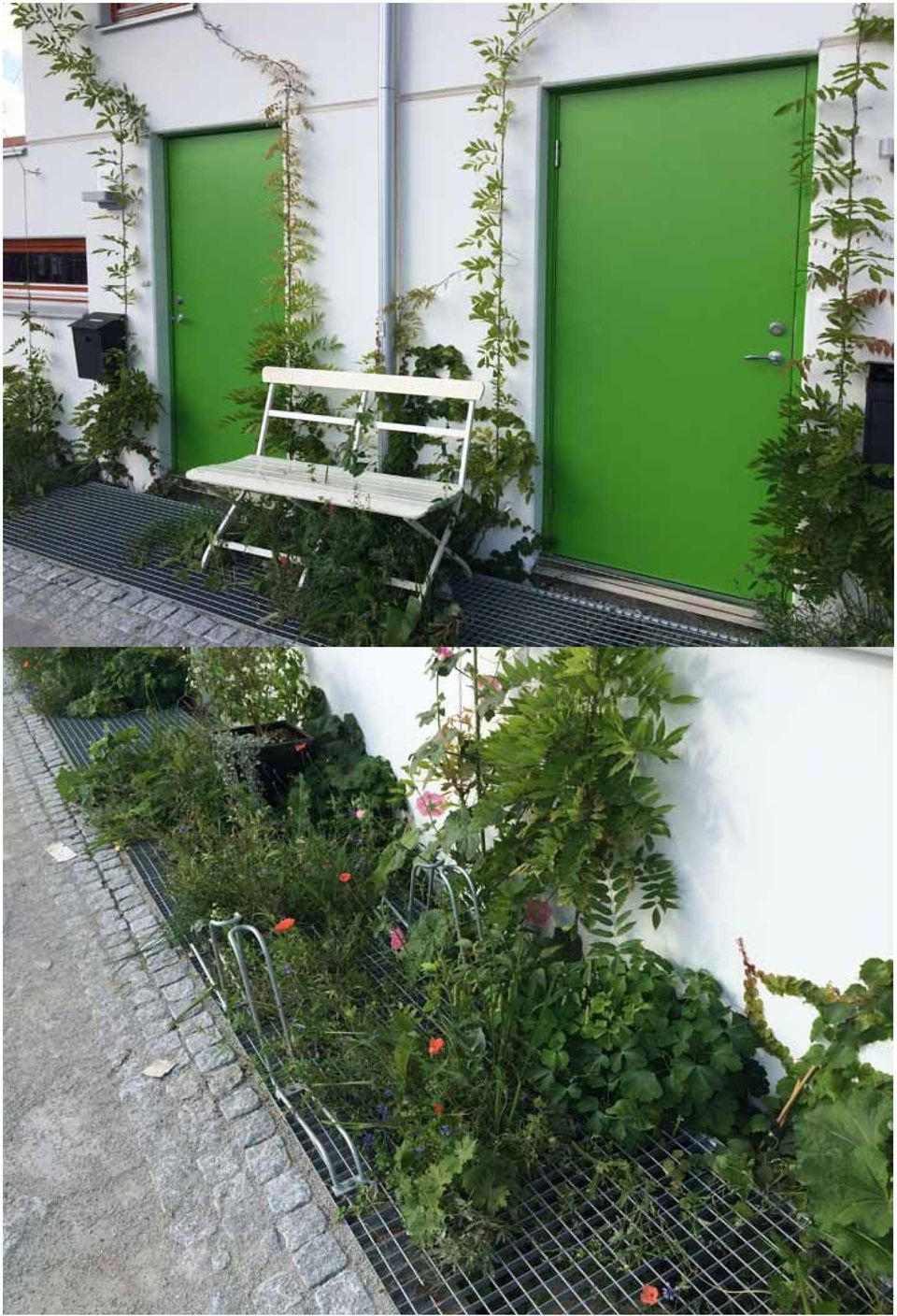

17 Gallerdurk/Cykelparkering Bakgrund För att kombinera cykelparkering med en grön yta skapas en yta i två nivåer, en underliggande växtbädd samt gallerdurksyta för entréer och cykelparkering. Målbild/syfte Dagvattenhantering, bilogisk mångfald, urbant mikro klimat, naturupplevelse i urbant miljö Projektering/metod (försöksbeskrivning) För att skapa en grön och biodivers yta ut mot gatan krävs nytänkande. Både växtligheten och de funktioner som måste finnas på ytan behöver kunna fungera fullt ut. Lösningen i det här fallet var en växtbädd som sträcker sig hela vägen från fasaden till fastighetsgränsen, vilket möjliggjordes av ett kraftigt kantstöd under mark längst ut mot kommunens mark överlagrat av en gallerdruk ca 10 cm över växtbädden. Detta tillsammans med droppbevattning ger mycket goda växtbetingelser vilket ihop med valda växter borgar för en plantering med hög biodiversitet. Växterna kan växa fritt utan risk för att jorden kompakteras samtidigt som cykelparkering och övriga entréfunktioner sker ovanpå gallerdurken. Växtval Perenner, gräs och fröblandningar enligt Bilaga 2. Substrat Åkerjord (10+) kompletterad med SYSAV-kompost Bevattning Automatisk droppbevattning av hela växtbädden. Konstruktion Mot fasaden vilar gallerdurken på ett upplag som som ligger på plintar och ut mot kommunal mark ligger det på det kantstöd (L-stöd) som skiljer växtbädden från trottoarens överbyggnad.

18 Bilaga 2 Beteckning Vetenskapligt namn Svenskt namn PERENNER Achillea millefolium rölleka Allium schoenoprasum gräslök Althaea rosea stockros Aquilegia vulgaris akleja Aster amellus brittsommaraster Calamagrostis acutifolia rörven 'Karl Foerster' Campanula persicifolia storklocka Filipendula vulgaris brudbröd Geranium macrorrhizum flocknäva GRÄS Carex cespitosa tuvstarr Luzula nivea silverfryle FRÖ Torräng kalkrik Blomsteråkerfrö Utan gräs och blomsteråkerfrö

19
