1 Cykelhyllningen - ett mobilt grönt cykeltak melica

2 uppgiften Arbetet inom projektet BiodiverCity har genomförs i tre steg. Steg 3 innehåller spridning av kunskap till övriga i branschen genom seminarie-, utbildnings- och utställningsverksamhet, men även kommersialisering av gröna lösningar. Aktuell rapport behandlar målet att kommersialisera gröna lösningar. Utgångspunkt skulle vara de tidigare erfarenheterna i projektet men även att se nya behov och lösningar. Den bildade gruppen har formulerat två mål för uppgiften: - Ta fram funktionella och estetiska produkter som tillgodoser beställares behov och likväl stöder och berikar identifierade eller önskvärda ekosystem. - Produkterna ska vara kommersiella. Målet har också varit att nätverka med övriga aktörer i branschen, lära sig om gröna lösningar i staden genom att delta på konferenser, möten och work-shops. deltagare WSP Jessica Gilbertsson och Cecilia Bågenholm Sydväst Per Andersson och Helen Mosseby Melica Calle Bergil, Christer Lundenius och Rasmus Ekberg Byggros Torgny Henriksson

3 processen Möten har hållits regelbundet där de medverkande företagen deltagit. Möten har skett på olika nivåer, konferenser, stormöten, gruppmöten. Det har också skett studiebesök. Vid gruppmöten har diskussioner förts och uppgifter deltas ut som sedan redovisats vid nästkommande möte. Inledningsvis ägnades mycket tanke kring vad för produkt som vi skulle jobba med samt hur samarbetet företagen emellan skulle bedrivas. Vi definierade att produkten kunde innefatta en idé eller tjänst; det som konsulter är mest bekväma med att leverera. Vi har inte kunskap, och inte så stora möjligheter, att producera varor. Produkten skulle kunna passa in i BREAAM-projekt, men även övriga projekt med miljöprofil, t ex omdaning av miljonprogram. Gruppen har tittat på vilka produkter som finns på marknaden för att identifiera en brist och har fokuserat mot ett grönt cykelställ där tak, vägg och planteringskärl kan ingå. Utifrån dessa aspekter har t ex studiebesök på Sweden Green Roof Institute genomförts. Diskussioner med branschpersoner har förts bland annat med brandingenjörer med avseende på gröna tak. Dialog har förts med aktörer som visat intresse, tex MKB Fastigheter i Malmö. Även pågående projekteringsprojekt på WSP har visat intresse vid förfrågan. Kunskap om projektet har spridits genom företagens respektive nätverk och kanaler.

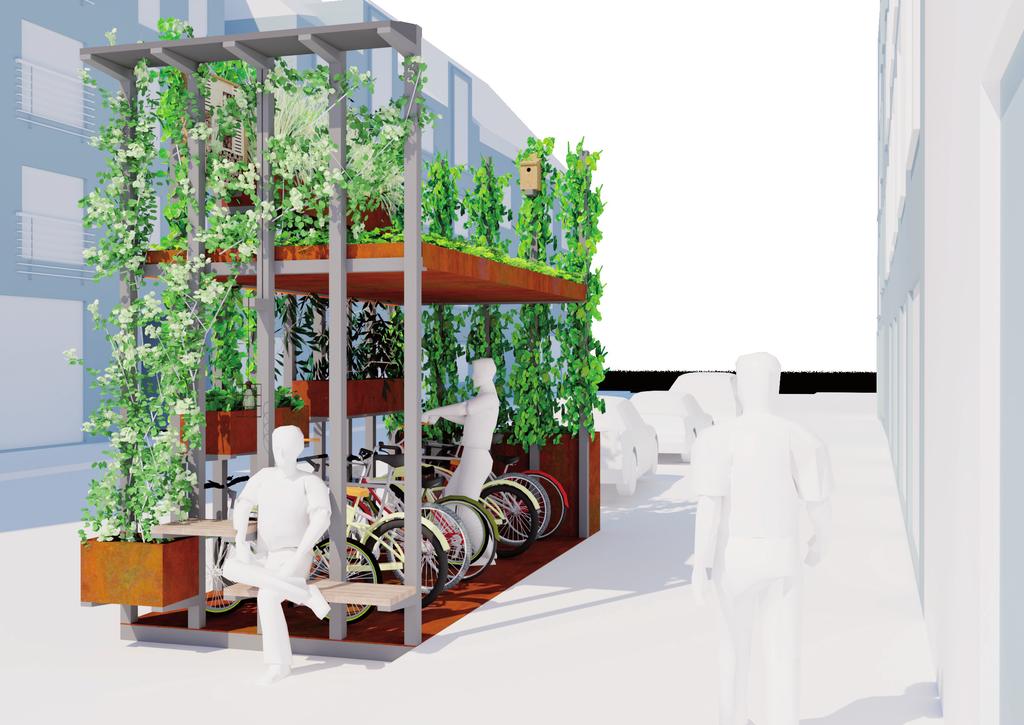

4 Den flyttbara cykelparkeringen ar samma mått som en parkeringsficka, 5x2 meter. Den kan placeras en och en eller många tillsammans.

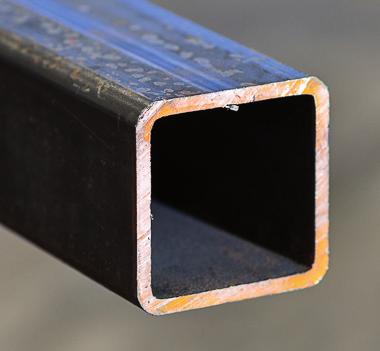

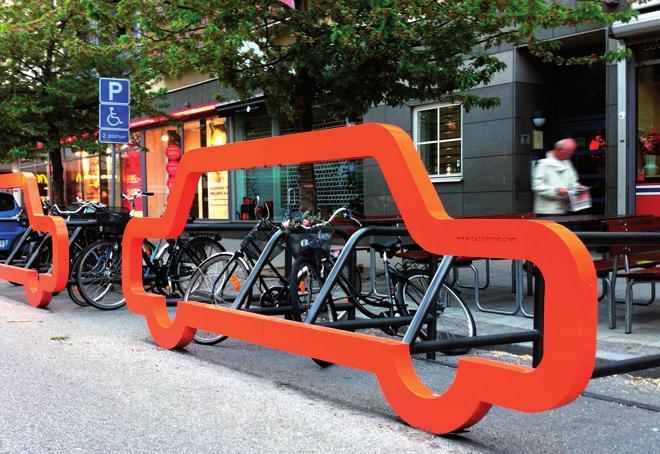

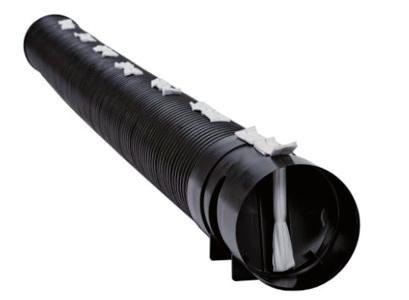

5 det flexibla cykeltaket Det finns många flyttbara cykelparkeringar på marknaden, men få med tak. Vår idé är att skapa en mobil cykelparkering som bygger på ett system som i grunden är enkelt, men som går att variera i det oändliga beroende på plats och behov. Produkten ska utöver att erbjuda cykelparkering under tak, kunna fungera som en möbel, bidra till stadens flora och fauna och samtidigt vara vacker och inbjudande. En modul är 5x2 m stor, lika stor som en kantstensparkeringsplats. Modulerna kan placeras ensamma eller i grupp. Inspiration vid utformning av cykeltaket är hämtad från det klassiska Elfa-hyllsystemet med hängskenor och konsoller. väggar - cykeltakets väggar är gjorda av VKR-profiler, som antingen kan vara galvade eller pulverlackerade i en eller flera färger. Höjden är 3650 mm. Profilerna fungerar som spaljér samtidigt som de är hyllskenor i villka man kan fästa olika tilläggsprodukter. tak - taket utgörs av en grund planteringslåda i stål som är infäst i väggarna Taket går att sätta på valfri höjd och ger stadga åt hela konstruktionen. Växterna i lådan komponeras för att passa de försutsättningar som råder där cykeltaket ska placeras. Överflödigt regnvatten leds till planteringslådorna. grundutförande I sitt grundutförande består produkten av fyra delar; golv, väggar, tak och låda för växter. Delarna kan enkelt monteras isär vid långtidsförvaring och lika enkelt sättas ihop på den plats taket ska användas. 3,65 m låda - i konstruktionens ena sida finns en stor planteringslåda i stål. I botten finns ett bevattningsrör, exempelvis Savaq, till vilket takvatten leds. Växter i lådan kräver tack vare detta minimal skötsel. 2.0 m 5.0 m golv - golvet består av en tank inuti en ca 10 cm hög stållåda. Höjden gör att golvet hamnar i samma nivå som trottoaren om cykelparkeringen tar en kantstensparkeringsplats i anspråk. I lådan finns en tank, som när modulen är på plats fylls med vatten eller sand vilket bidrar med tyngd så att konstruktionen står stabilt utan att behöva förankras i mark.

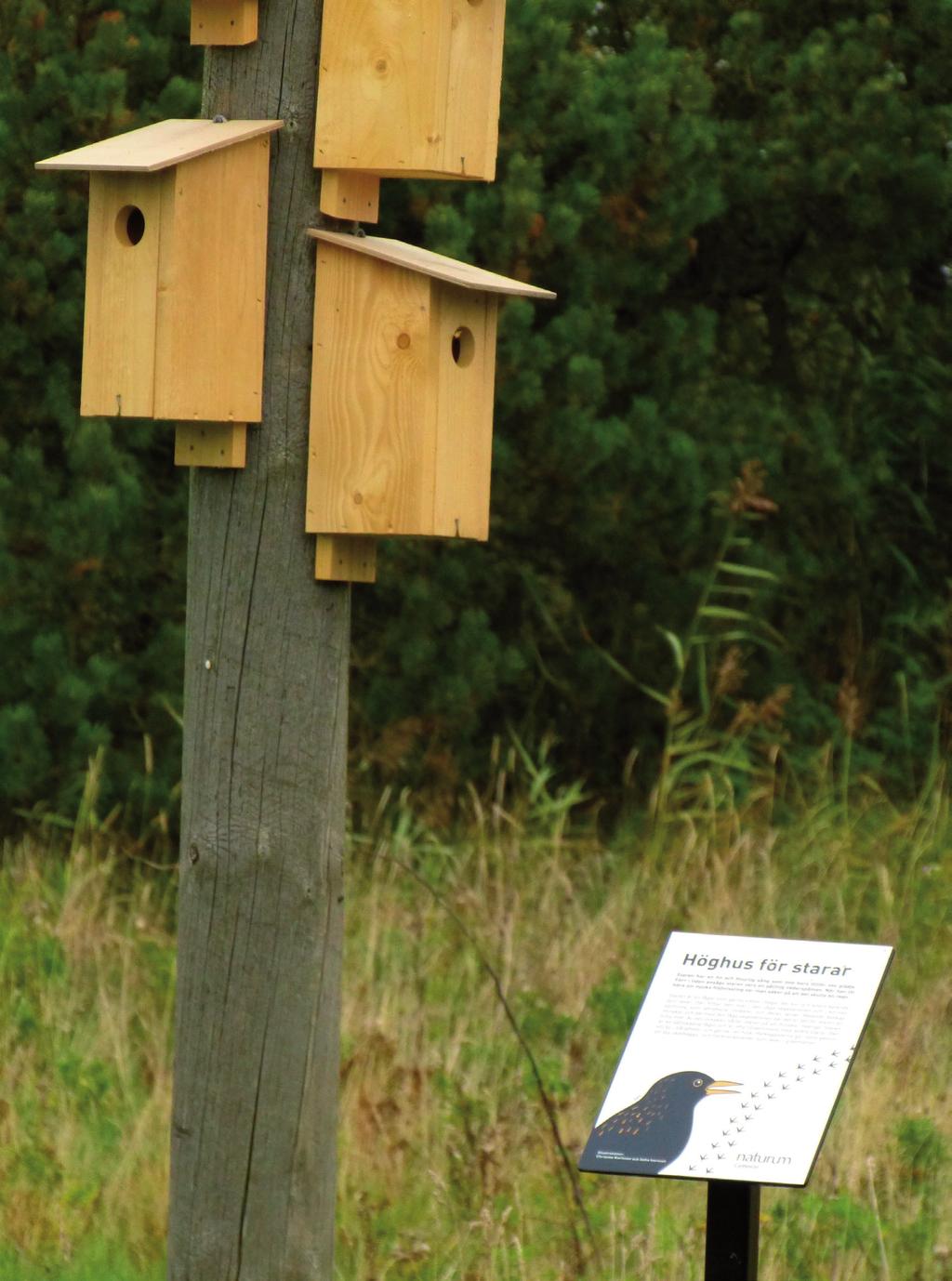

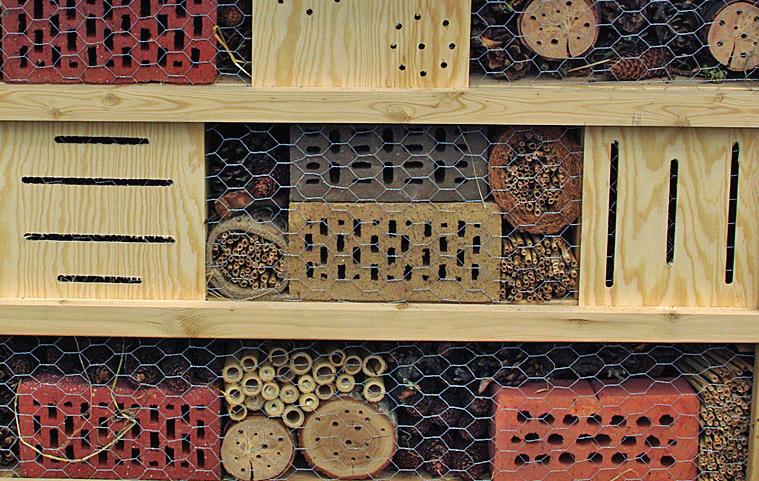

6 tillägg Cykeltaket är med sina olika tillägg väldigt flexibelt. Med hjälp av de tillägg som finns, kan man skräddarsy en lösning som passar det egna projektet. fågelholkar & insektshotell - placeras och fästs enkelt in på en eller flera konsoller. bänkar/bord/ hyllplan - skapas lätt genom att fästa in brädor/skivmaterial i konsoller på valfri höjd. lådor - i stål, trä eller annat material för främst planteringar, då med inbyggt bevattningssystem. Lådorna går såklart att nyttjas till annat som tex papperskorg, förvaring mm. cykelställ - av metallbågar som fästs in i VKR- profilerna och skapar maximalt 8 st låsbara cykelparkeringar. solceller - kan placeras på ett hyllplan och driva exempelvis belysning, cykelpump eller ljudanläggning. Modulerna kan antingen användas enskilt eller tillsammans på rad, exempelvis längs en gata. På så sätt skapas ett system där antalet cykelparkeringar kan variera och där grönskan kan bli påtaglig.

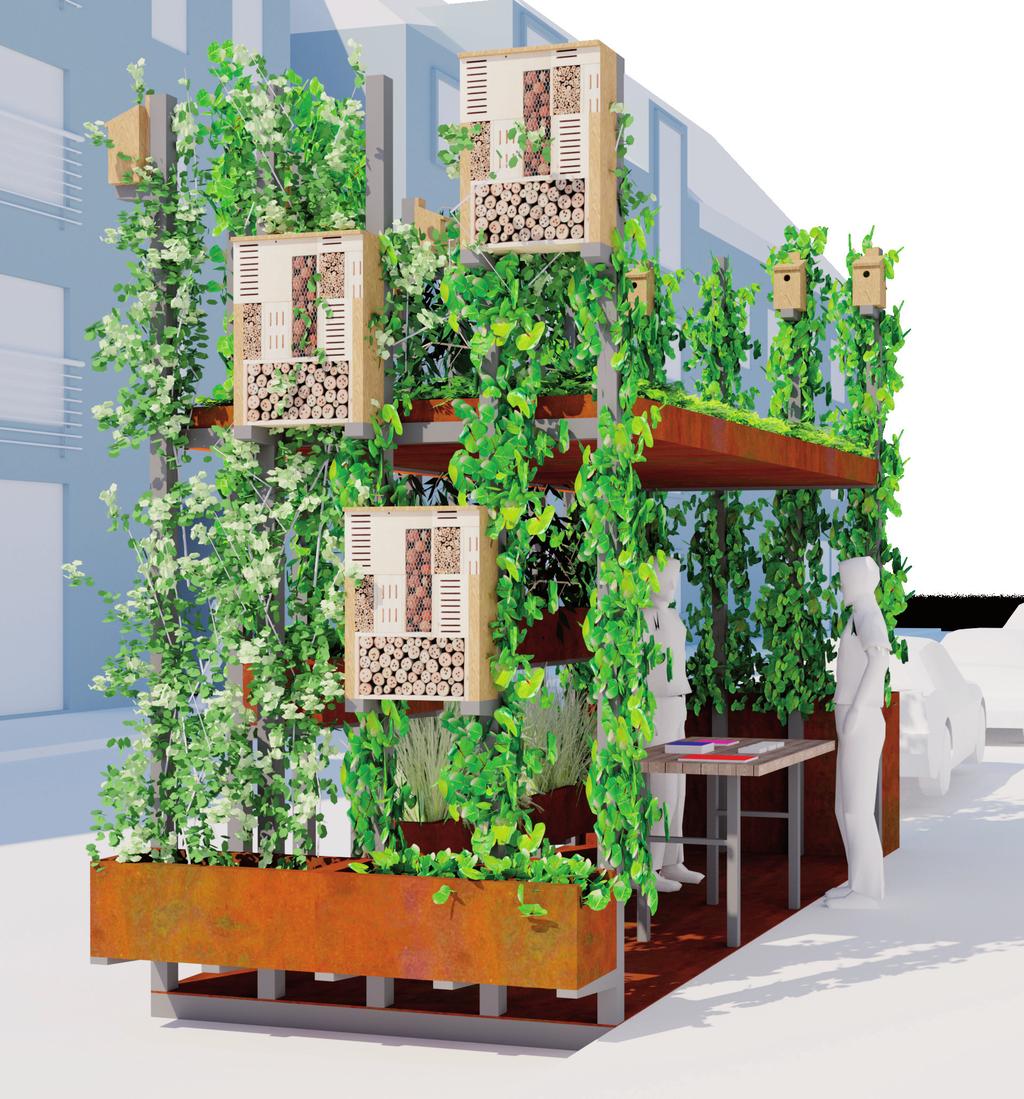

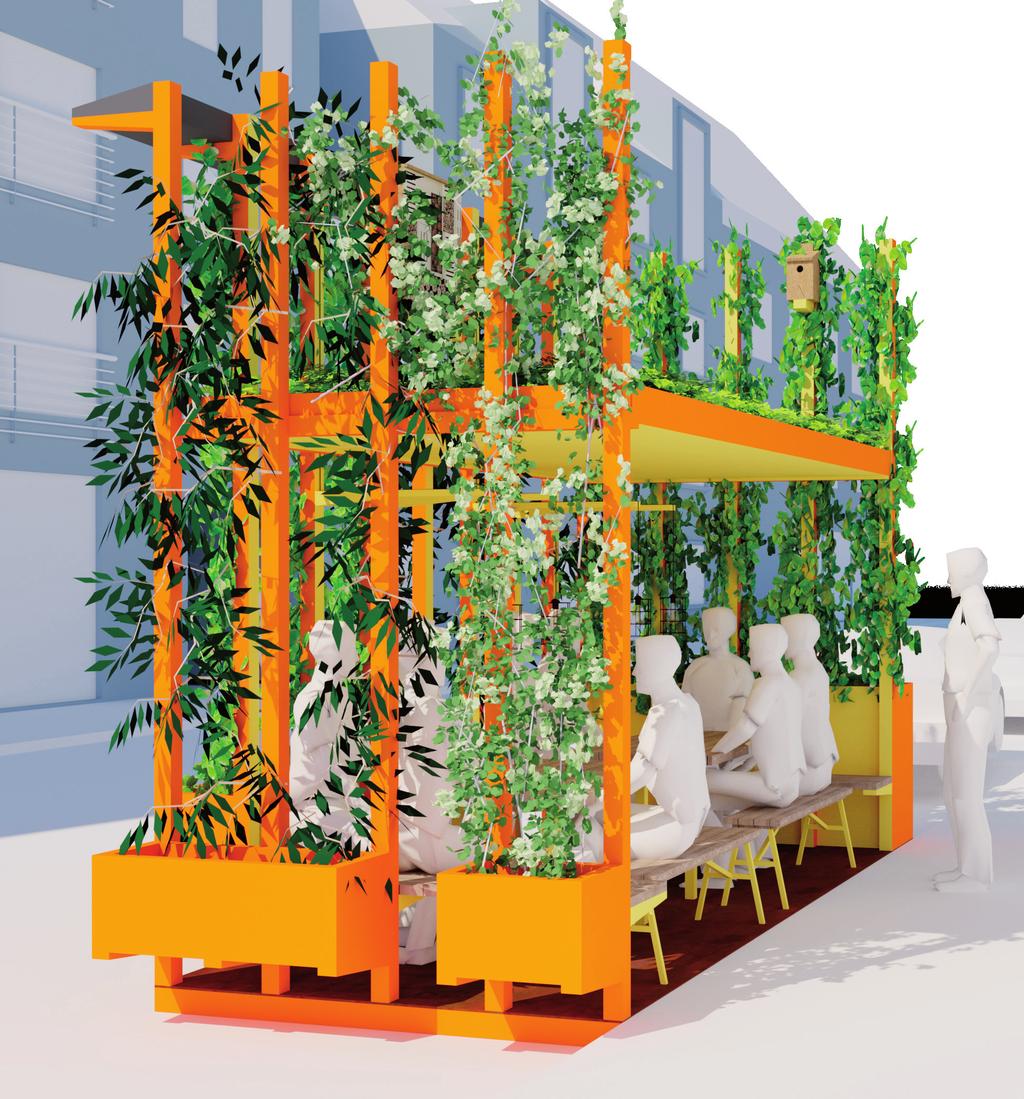

7 varianter Modulerna kan användas till andra ändamål än cykelparkering, som ovan till vänster där fokus ligger på att maximera den biologiska mångfalden och där modulen används för att husera ett informationsbord, kanske om just biologisk mångfald i staden. I bilden ovan till höger har taket och komponeneterna målats i två färger och insidan möblerats med fasta bänkar längs väggarna, långbord, bänkar och belysning i taket. Denna gestaltning skulle kunna gunger bra som en temporär struktur på en festival. Andra tänkbara användningsområden för produkten skulle kunna vara som kundvagnsparkering, busskur eller som plats för sopor och återvinning på en bostadsgård.

8 skugga biodiversitet Det gröna taket med hög biodiversitet får rollen som stepping stone för insekter, en överbryggande plats mellan parker, grönytor och trädgårdsstadsdelar. Biotak utplacerade i tät och hårdgjord stadsmiljö ger en liten frizon med lång blomning, skydd och bomöjligheter. Rabattlådor bidrar till stadsfägring och en spaljé längs en av kortsidorna eller båda kan nyttja höjden för mer vegetation med blommande klätterväxter. Växtsammansättningarna bygger på att få blomning under en lång säsong och att olika former av blommor finns tillgängliga för olika insekters specifika karaktärsdrag. Många nektarätande insekter är generalister och äter av det mesta medan det inom exempelvis humlesläktet finns arter med mellanlång och lång tunga med mer specifika krav på blommans form för att kunna komma åt nektar. Många fjärilar har sin livscykel knuten till en specifik värdväxt och för dessa tak har hänsyn tagits till vitfjärilar och bastardsvärmare. sol och torrt Echinacea atropurpureum - solhatt Echium vulgare blåeld Eryngium alpinum - alpmartorn Salvia nemorosa stäppsalvia Nepeta faassenii kantnepeta Perovskia atriplicifolia - perovskia Hylotelephium telephium - kärleksört Trifolium pratense rödklöver Mångfalden är viktig för att ge en robust växtsammansättning och listorna som följer är tänkta som en bas som gärna kan utökas med både fleråriga och ettåriga arter. Humlor, bin och fjärilar är huvudgrupperna som är i fokus. planteringslådeväxter Dryopteris filix-mas träjon Euphorbia amygdaloides - mandeltörel Hedera helix murgröna Helleborus niger - julros

9 c so lo or t h rt Antennaria dioica kattfot Helichrysum arenarium hedblomster Hieracium aurantiacum rödfibbla Hypochoeris maculata slåtterfibbla Jasione montana blåmunkar Knautia arvensis åkervädd Leontodon hispidus sommarfibbla Linaria vulgaris gulsporre Lotus corniculatus kärringtand Lychnis viscaria tjärblomster Origanum vulgare kungsmynta Pilosella officinarum gråfibbla Plantago lanceolata svartkämpar Potentilla tabernaemontani småfingerört Potentilla nitida glansfingerört Rhinanthus minor ängsskallra Saxifraga granulata mandelblomma Scabiosa columbaria fältvädd Sedum anglicum engelsk fetknopp Sedum ewersii mongoliskt fetblad Sedum spurium kaukasiskt fetblad Thymus serphyllum backtimjan Veronica spicata axveronika halvs kug Allium schoenoprasum gräslök Filipendula vulgaris brudbröd Fragaria vesca smultron Honckenya peploides saltarv Gagea lutea vårlök Geranium sylvaticum - midsommarblomster Lotus corniculatus kärringtand Medicago lupulina humlelusern Origanum vulgare kungsmynta Prunella vulgaris - brunört Rhinanthus minor ängsskallra Silene nutans backglim Silene uniflora strandglim Silene vulgaris smällglim Trifolium pratense - rödklöver Veronica officinalis ärenpris skugga takväxter ga Alchemilla mollis daggkåpa Allium schoenoprasum gräslök Bergenia sp. - bergenia Fragaria vesca smultron Honckenya peploides saltarv Gagea lutea vårlök Geranium sylvaticum - midsommarblomster Melica nutans bergslok Lamium album vitplister Polypodium vulgare - stensöta Veronica officinalis ärenpris Waldsteinia ternata gullgröna
