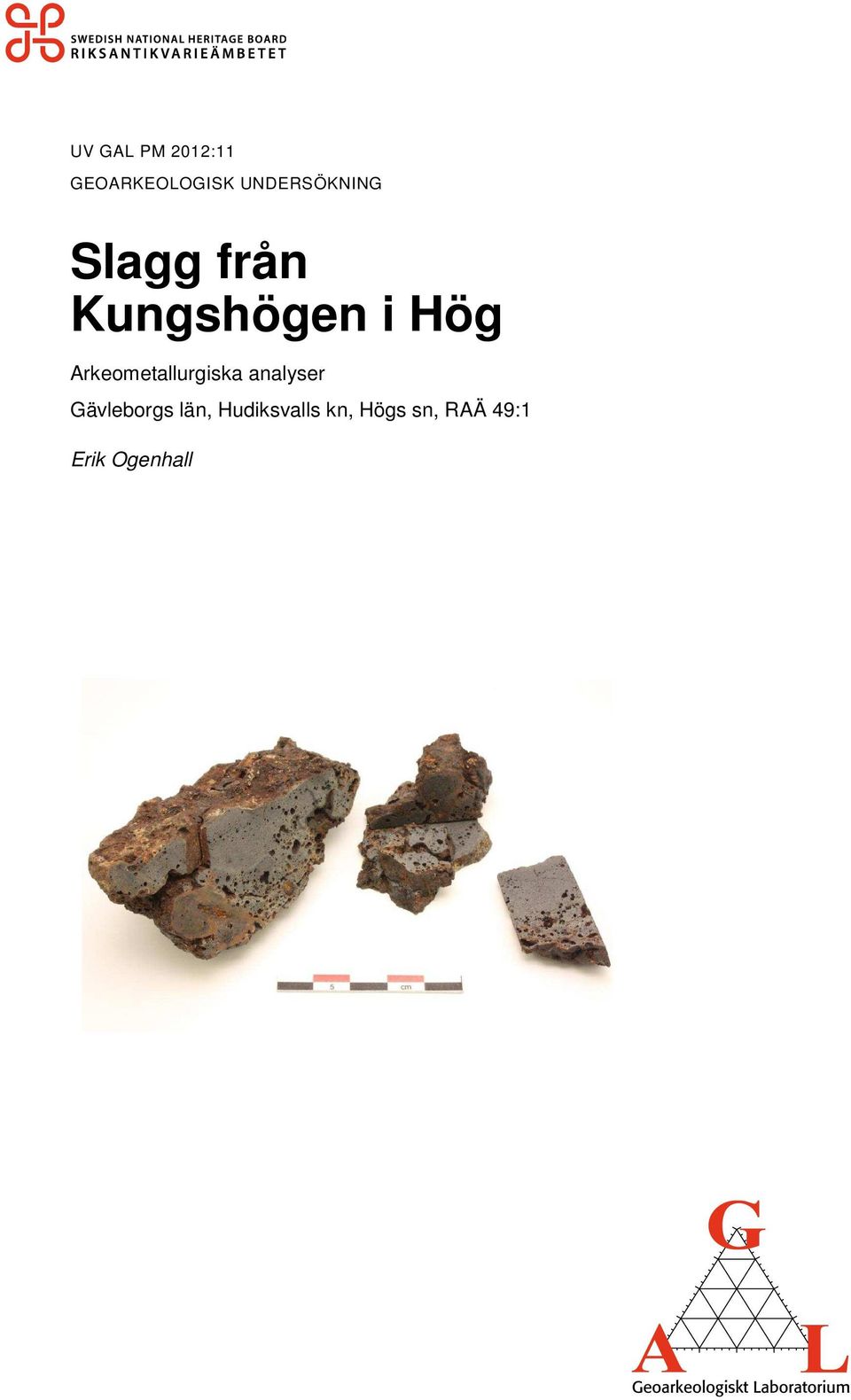

1 UV GAL PM 2012:11 GEOARKEOLOGISK UNDERSÖKNING Slagg från Kungshögen i Hög Arkeometallurgiska analyser Gävleborgs län, Hudiksvalls kn, Högs sn, RAÄ 49:1 Erik Ogenhall

2

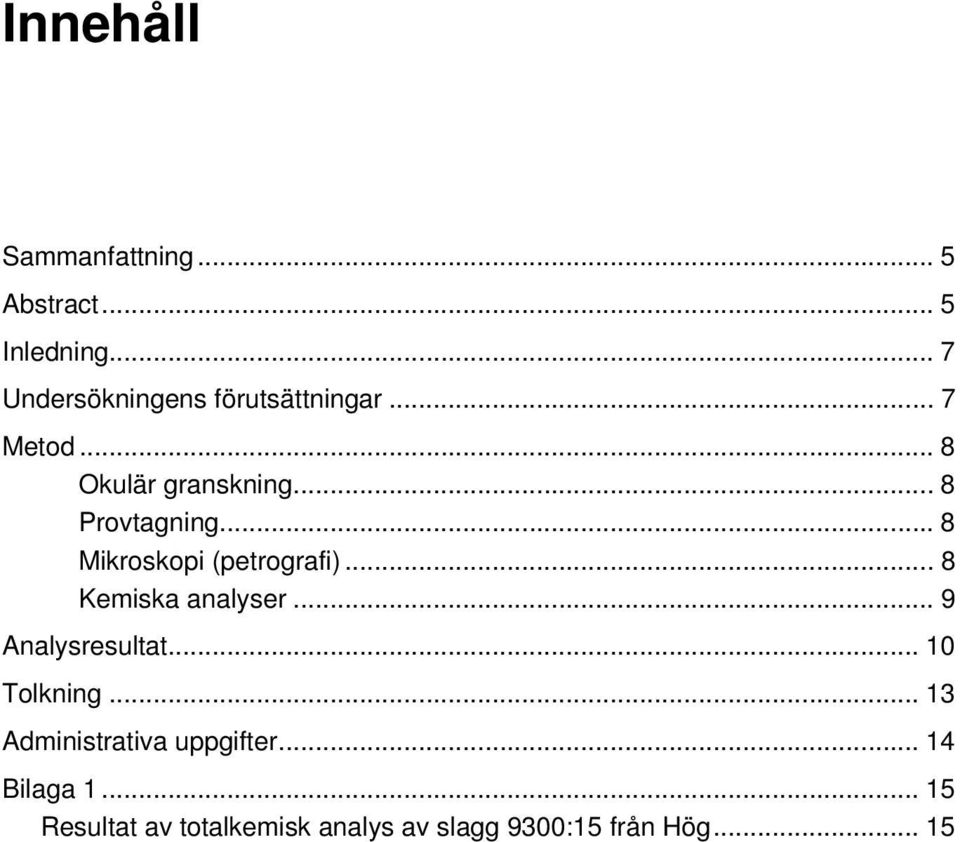

3 Innehåll Sammanfattning... 5 Abstract... 5 Inledning... 7 Undersökningens förutsättningar... 7 Metod... 8 Okulär granskning... 8 Provtagning... 8 Mikroskopi (petrografi)... 8 Kemiska analyser... 9 Analysresultat Tolkning Administrativa uppgifter Bilaga Resultat av totalkemisk analys av slagg 9300:15 från Hög... 15

4 4 UV GAL PM 2012:11. Geoarkeologisk undersökning

5 Sammanfattning På uppdrag av Katarina Eriksson, Länsmuseet i Gävleborg, har Geoarkeologiskt Laboratorium (GAL) i Uppsala analyserat slagg från Kungshögen i Hög utanför Hudiksvall. Gravhögen är daterad till första århundradet e.kr. och fyndet gjordes på 1930-talet. Frågeställningen gäller huruvida slaggen är från järnframställning eller från järnsmide. De sammanlagda resultaten visar att slaggstycket högst sannolikt är en smidesskålla, d.v.s. slagg som bildats från järn i en ässja under smide. Abstract On commision by Katharina Eriksson, Länsmuseet Gävleborg, the Geoarcaeological Laboratory (GAL) in Uppsala has made archaeometallurgical analyses on a slag from a grave mound (dated to the first century A.D.) at Hög, near Hudiksvall in central Sweden. The plano-convex shape and microscopic results show that the slag most likely is debris from forging, i.e. derived from an iron workpiece in a smithy forge.

6 6 UV GAL PM 2012:11. Geoarkeologisk undersökning

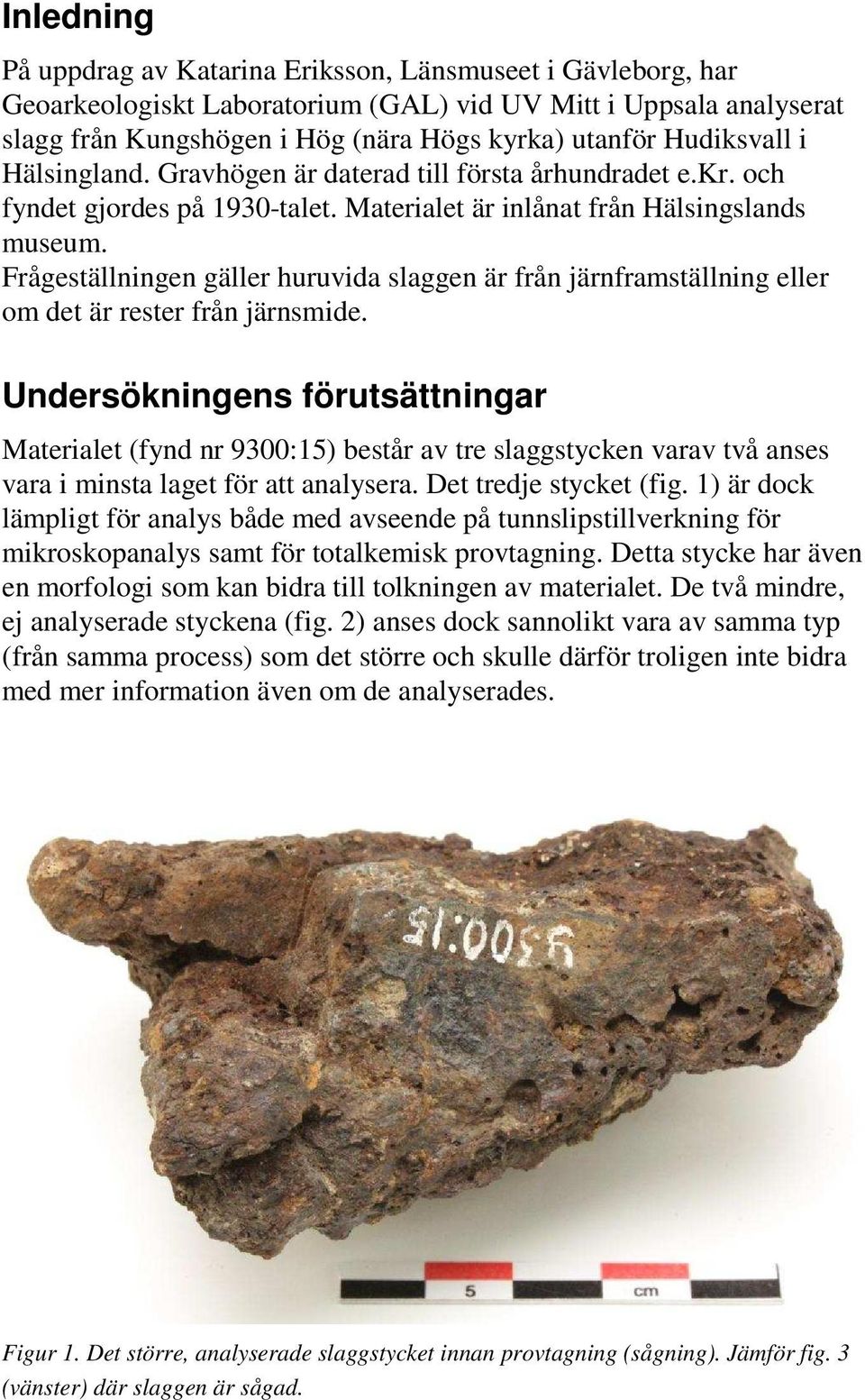

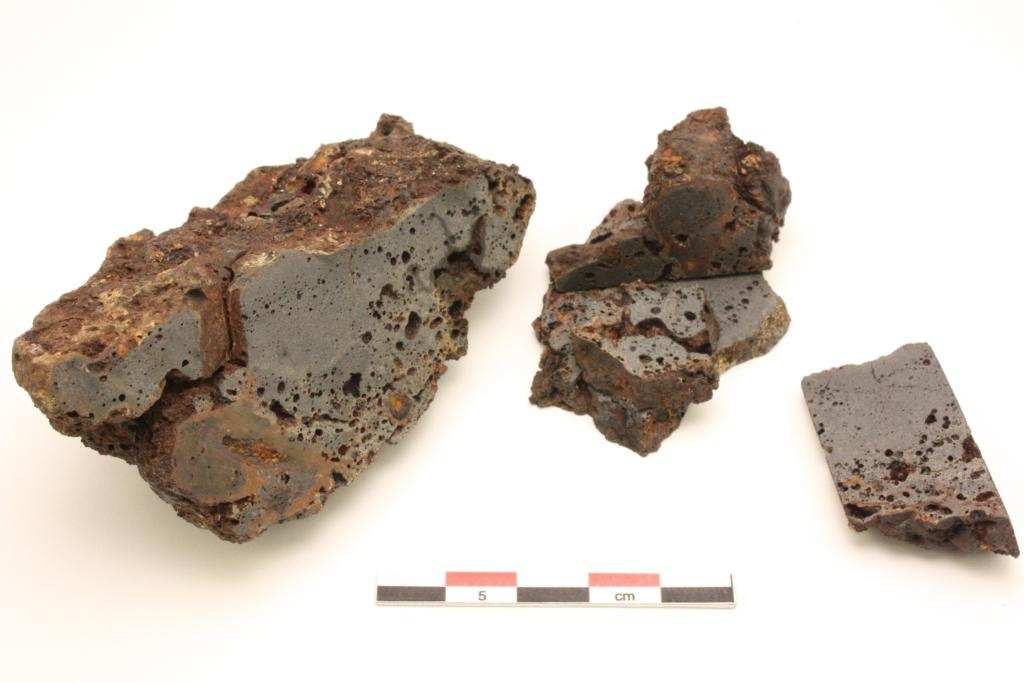

7 Inledning På uppdrag av Katarina Eriksson, Länsmuseet i Gävleborg, har Geoarkeologiskt Laboratorium (GAL) vid UV Mitt i Uppsala analyserat slagg från Kungshögen i Hög (nära Högs kyrka) utanför Hudiksvall i Hälsingland. Gravhögen är daterad till första århundradet e.kr. och fyndet gjordes på 1930-talet. Materialet är inlånat från Hälsingslands museum. Frågeställningen gäller huruvida slaggen är från järnframställning eller om det är rester från järnsmide. Undersökningens förutsättningar Materialet (fynd nr 9300:15) består av tre slaggstycken varav två anses vara i minsta laget för att analysera. Det tredje stycket (fig. 1) är dock lämpligt för analys både med avseende på tunnslipstillverkning för mikroskopanalys samt för totalkemisk provtagning. Detta stycke har även en morfologi som kan bidra till tolkningen av materialet. De två mindre, ej analyserade styckena (fig. 2) anses dock sannolikt vara av samma typ (från samma process) som det större och skulle därför troligen inte bidra med mer information även om de analyserades. Figur 1. Det större, analyserade slaggstycket innan provtagning (sågning). Jämför fig. 3 (vänster) där slaggen är sågad.

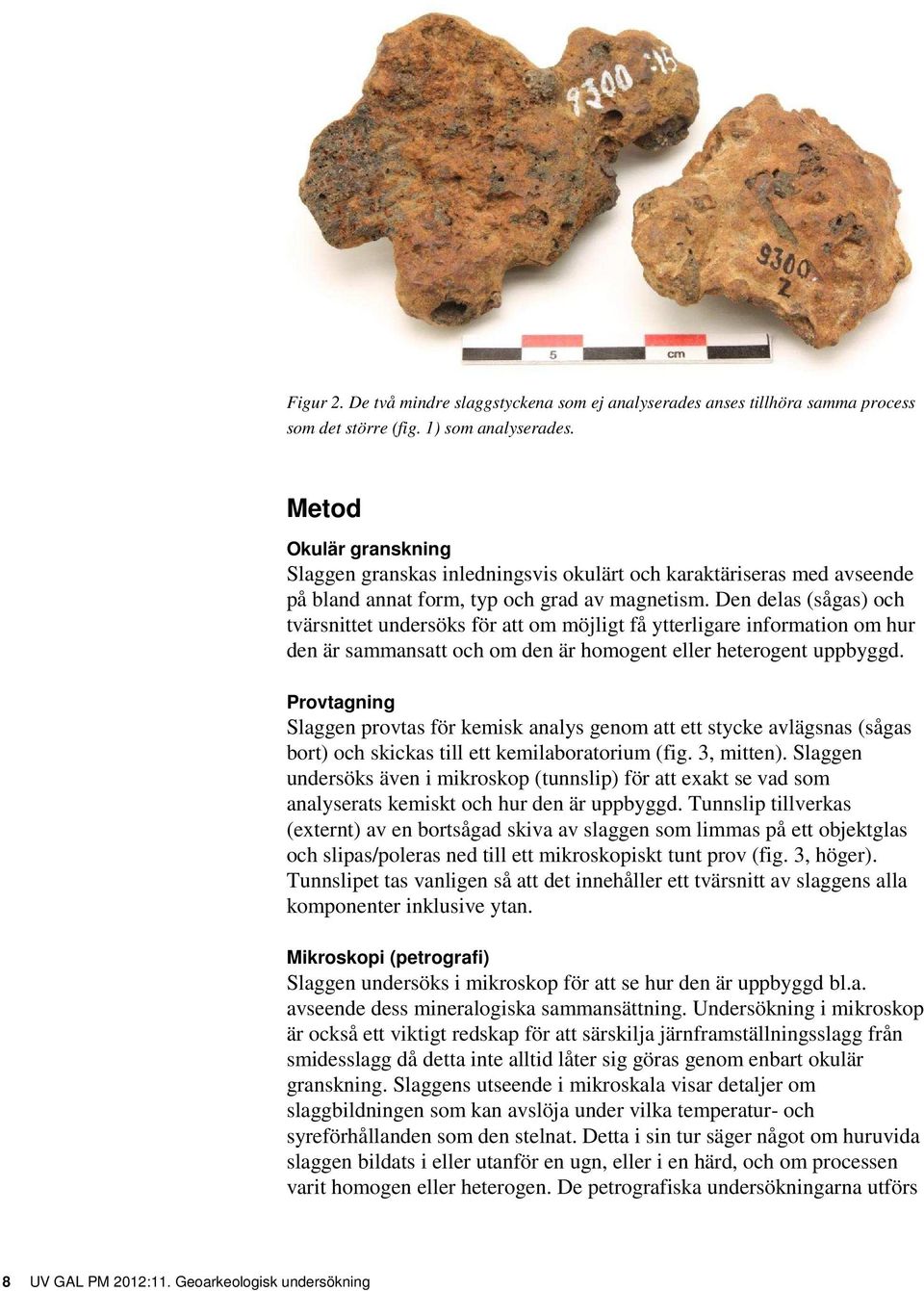

8 Figur 2. De två mindre slaggstyckena som ej analyserades anses tillhöra samma process som det större (fig. 1) som analyserades. Metod Okulär granskning Slaggen granskas inledningsvis okulärt och karaktäriseras med avseende på bland annat form, typ och grad av magnetism. Den delas (sågas) och tvärsnittet undersöks för att om möjligt få ytterligare information om hur den är sammansatt och om den är homogent eller heterogent uppbyggd. Provtagning Slaggen provtas för kemisk analys genom att ett stycke avlägsnas (sågas bort) och skickas till ett kemilaboratorium (fig. 3, mitten). Slaggen undersöks även i mikroskop (tunnslip) för att exakt se vad som analyserats kemiskt och hur den är uppbyggd. Tunnslip tillverkas (externt) av en bortsågad skiva av slaggen som limmas på ett objektglas och slipas/poleras ned till ett mikroskopiskt tunt prov (fig. 3, höger). Tunnslipet tas vanligen så att det innehåller ett tvärsnitt av slaggens alla komponenter inklusive ytan. Mikroskopi (petrografi) Slaggen undersöks i mikroskop för att se hur den är uppbyggd bl.a. avseende dess mineralogiska sammansättning. Undersökning i mikroskop är också ett viktigt redskap för att särskilja järnframställningsslagg från smidesslagg då detta inte alltid låter sig göras genom enbart okulär granskning. Slaggens utseende i mikroskala visar detaljer om slaggbildningen som kan avslöja under vilka temperatur- och syreförhållanden som den stelnat. Detta i sin tur säger något om huruvida slaggen bildats i eller utanför en ugn, eller i en härd, och om processen varit homogen eller heterogen. De petrografiska undersökningarna utförs 8 UV GAL PM 2012:11. Geoarkeologisk undersökning

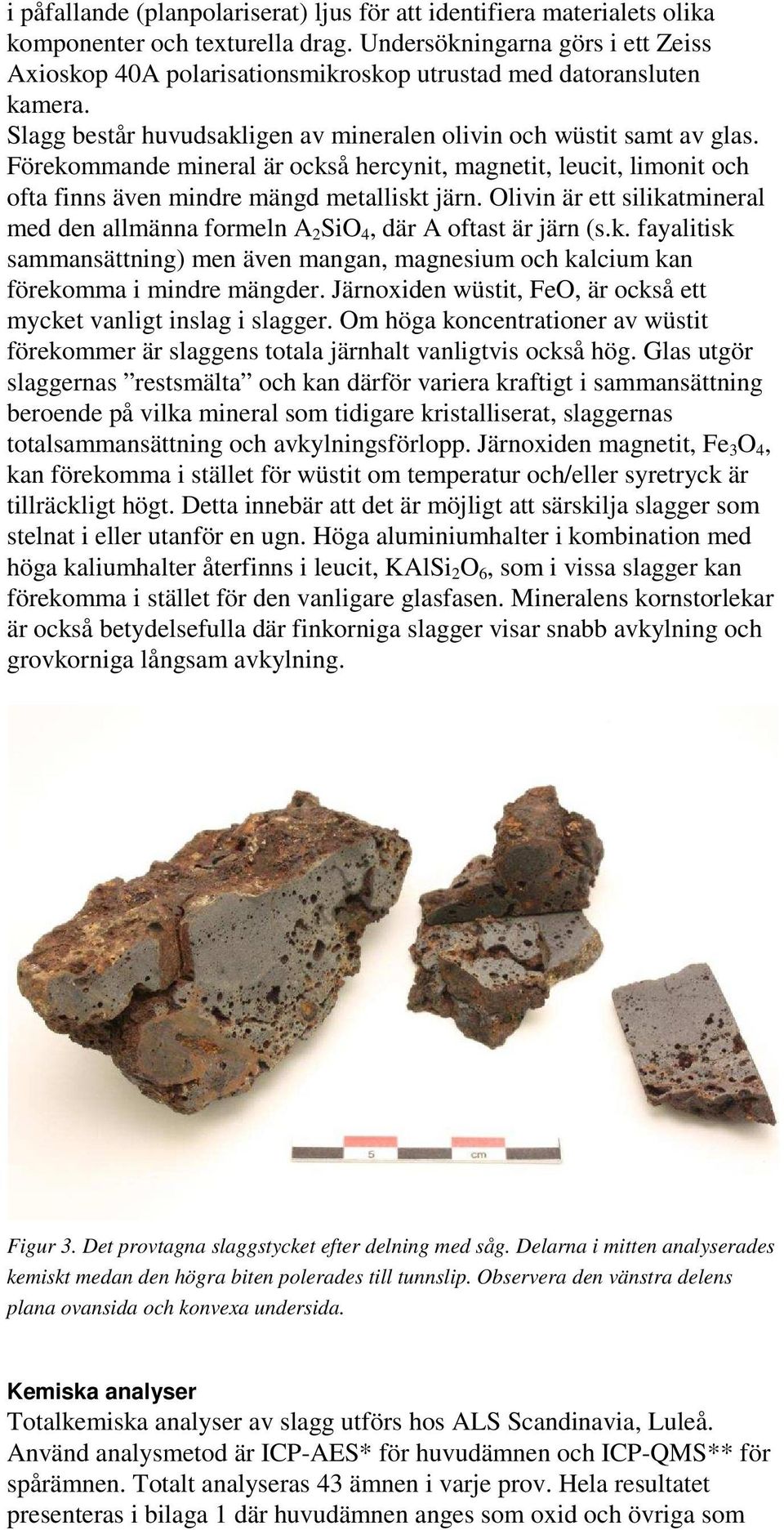

9 i påfallande (planpolariserat) ljus för att identifiera materialets olika komponenter och texturella drag. Undersökningarna görs i ett Zeiss Axioskop 40A polarisationsmikroskop utrustad med datoransluten kamera. Slagg består huvudsakligen av mineralen olivin och wüstit samt av glas. Förekommande mineral är också hercynit, magnetit, leucit, limonit och ofta finns även mindre mängd metalliskt järn. Olivin är ett silikatmineral med den allmänna formeln A 2 SiO 4, där A oftast är järn (s.k. fayalitisk sammansättning) men även mangan, magnesium och kalcium kan förekomma i mindre mängder. Järnoxiden wüstit, FeO, är också ett mycket vanligt inslag i slagger. Om höga koncentrationer av wüstit förekommer är slaggens totala järnhalt vanligtvis också hög. Glas utgör slaggernas restsmälta och kan därför variera kraftigt i sammansättning beroende på vilka mineral som tidigare kristalliserat, slaggernas totalsammansättning och avkylningsförlopp. Järnoxiden magnetit, Fe 3 O 4, kan förekomma i stället för wüstit om temperatur och/eller syretryck är tillräckligt högt. Detta innebär att det är möjligt att särskilja slagger som stelnat i eller utanför en ugn. Höga aluminiumhalter i kombination med höga kaliumhalter återfinns i leucit, KAlSi 2 O 6, som i vissa slagger kan förekomma i stället för den vanligare glasfasen. Mineralens kornstorlekar är också betydelsefulla där finkorniga slagger visar snabb avkylning och grovkorniga långsam avkylning. Figur 3. Det provtagna slaggstycket efter delning med såg. Delarna i mitten analyserades kemiskt medan den högra biten polerades till tunnslip. Observera den vänstra delens plana ovansida och konvexa undersida. Kemiska analyser Totalkemiska analyser av slagg utförs hos ALS Scandinavia, Luleå. Använd analysmetod är ICP-AES* för huvudämnen och ICP-QMS** för spårämnen. Totalt analyseras 43 ämnen i varje prov. Hela resultatet presenteras i bilaga 1 där huvudämnen anges som oxid och övriga som

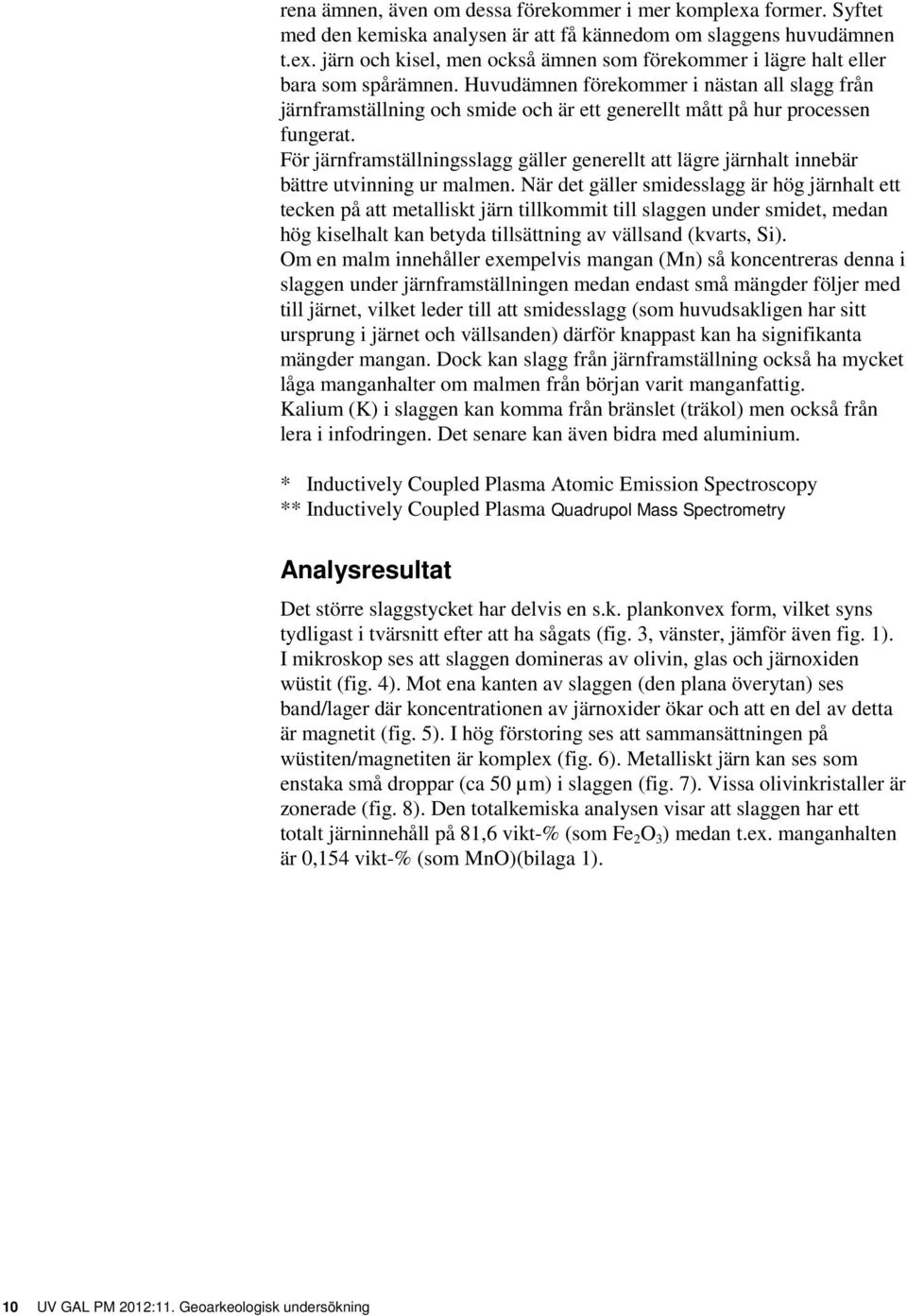

10 rena ämnen, även om dessa förekommer i mer komplexa former. Syftet med den kemiska analysen är att få kännedom om slaggens huvudämnen t.ex. järn och kisel, men också ämnen som förekommer i lägre halt eller bara som spårämnen. Huvudämnen förekommer i nästan all slagg från järnframställning och smide och är ett generellt mått på hur processen fungerat. För järnframställningsslagg gäller generellt att lägre järnhalt innebär bättre utvinning ur malmen. När det gäller smidesslagg är hög järnhalt ett tecken på att metalliskt järn tillkommit till slaggen under smidet, medan hög kiselhalt kan betyda tillsättning av vällsand (kvarts, Si). Om en malm innehåller exempelvis mangan (Mn) så koncentreras denna i slaggen under järnframställningen medan endast små mängder följer med till järnet, vilket leder till att smidesslagg (som huvudsakligen har sitt ursprung i järnet och vällsanden) därför knappast kan ha signifikanta mängder mangan. Dock kan slagg från järnframställning också ha mycket låga manganhalter om malmen från början varit manganfattig. Kalium (K) i slaggen kan komma från bränslet (träkol) men också från lera i infodringen. Det senare kan även bidra med aluminium. * Inductively Coupled Plasma Atomic Emission Spectroscopy ** Inductively Coupled Plasma Quadrupol Mass Spectrometry Analysresultat Det större slaggstycket har delvis en s.k. plankonvex form, vilket syns tydligast i tvärsnitt efter att ha sågats (fig. 3, vänster, jämför även fig. 1). I mikroskop ses att slaggen domineras av olivin, glas och järnoxiden wüstit (fig. 4). Mot ena kanten av slaggen (den plana överytan) ses band/lager där koncentrationen av järnoxider ökar och att en del av detta är magnetit (fig. 5). I hög förstoring ses att sammansättningen på wüstiten/magnetiten är komplex (fig. 6). Metalliskt järn kan ses som enstaka små droppar (ca 50 µm) i slaggen (fig. 7). Vissa olivinkristaller är zonerade (fig. 8). Den totalkemiska analysen visar att slaggen har ett totalt järninnehåll på 81,6 vikt-% (som Fe 2 O 3 ) medan t.ex. manganhalten är 0,154 vikt-% (som MnO)(bilaga 1). 10 UV GAL PM 2012:11. Geoarkeologisk undersökning

11 Figur 4. Mikroskopfoto från tunnslipet av slaggen där den övre kanten motsvarar ovansidan på slaggstycken (jämför fig. 1 och 3). Den ljusa wüstiten ses mot grå olivin och en mörkare glasfas. De ljusaste banden innehåller även magnetit, något som ökar mot slaggens ovansida (uppåt i bilden). Skalstocken är 1 mm. Figur 5. Större förstoring av samma område som fig. 4 med slaggstyckets överyta överst i bild. En stor del av de ljusa järnoxiderna består här av magnetit. Skalstocken är 0,2 mm.

12 Figur 6. I mycket hög förstoring ses de ljusa järnoxiderna nära slaggens överyta variera i sammansättning (färgvariationer), sannolikt dominerar magnetit och wüstit men även andra föreningar kan vara närvarande. Skalstocken är 0,05 mm. Figur 7. Metalliskt järn förekommer som ett fåtal vita droppar i storleken ca 50 µm. Den ljusgrå wüstiten ses växa över de grå olivinlamellerna och den mörka glasfasen. Skalstocken är 0,2 mm. 12 UV GAL PM 2012:11. Geoarkeologisk undersökning

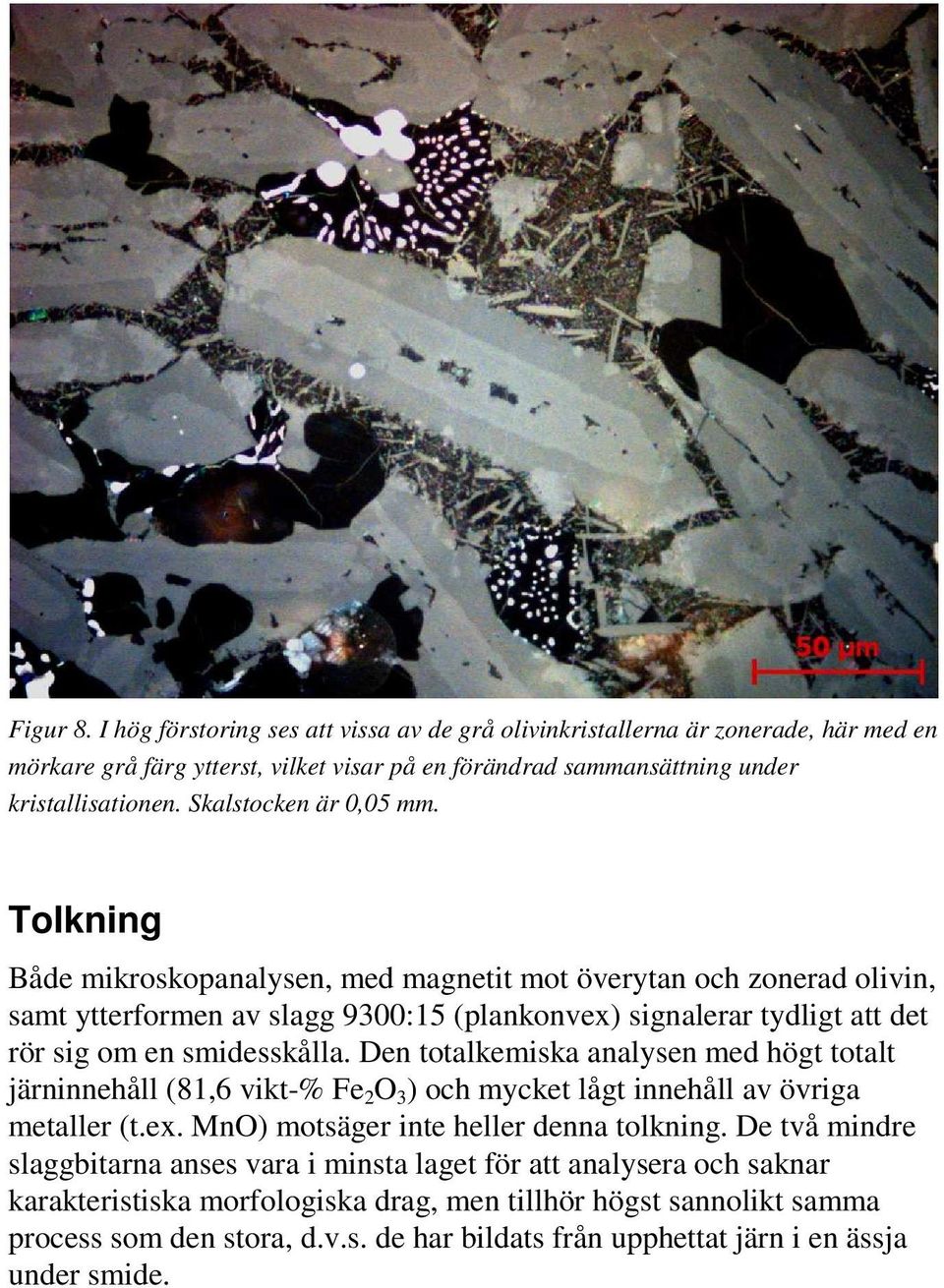

13 Figur 8. I hög förstoring ses att vissa av de grå olivinkristallerna är zonerade, här med en mörkare grå färg ytterst, vilket visar på en förändrad sammansättning under kristallisationen. Skalstocken är 0,05 mm. Tolkning Både mikroskopanalysen, med magnetit mot överytan och zonerad olivin, samt ytterformen av slagg 9300:15 (plankonvex) signalerar tydligt att det rör sig om en smidesskålla. Den totalkemiska analysen med högt totalt järninnehåll (81,6 vikt-% Fe 2 O 3 ) och mycket lågt innehåll av övriga metaller (t.ex. MnO) motsäger inte heller denna tolkning. De två mindre slaggbitarna anses vara i minsta laget för att analysera och saknar karakteristiska morfologiska drag, men tillhör högst sannolikt samma process som den stora, d.v.s. de har bildats från upphettat järn i en ässja under smide.

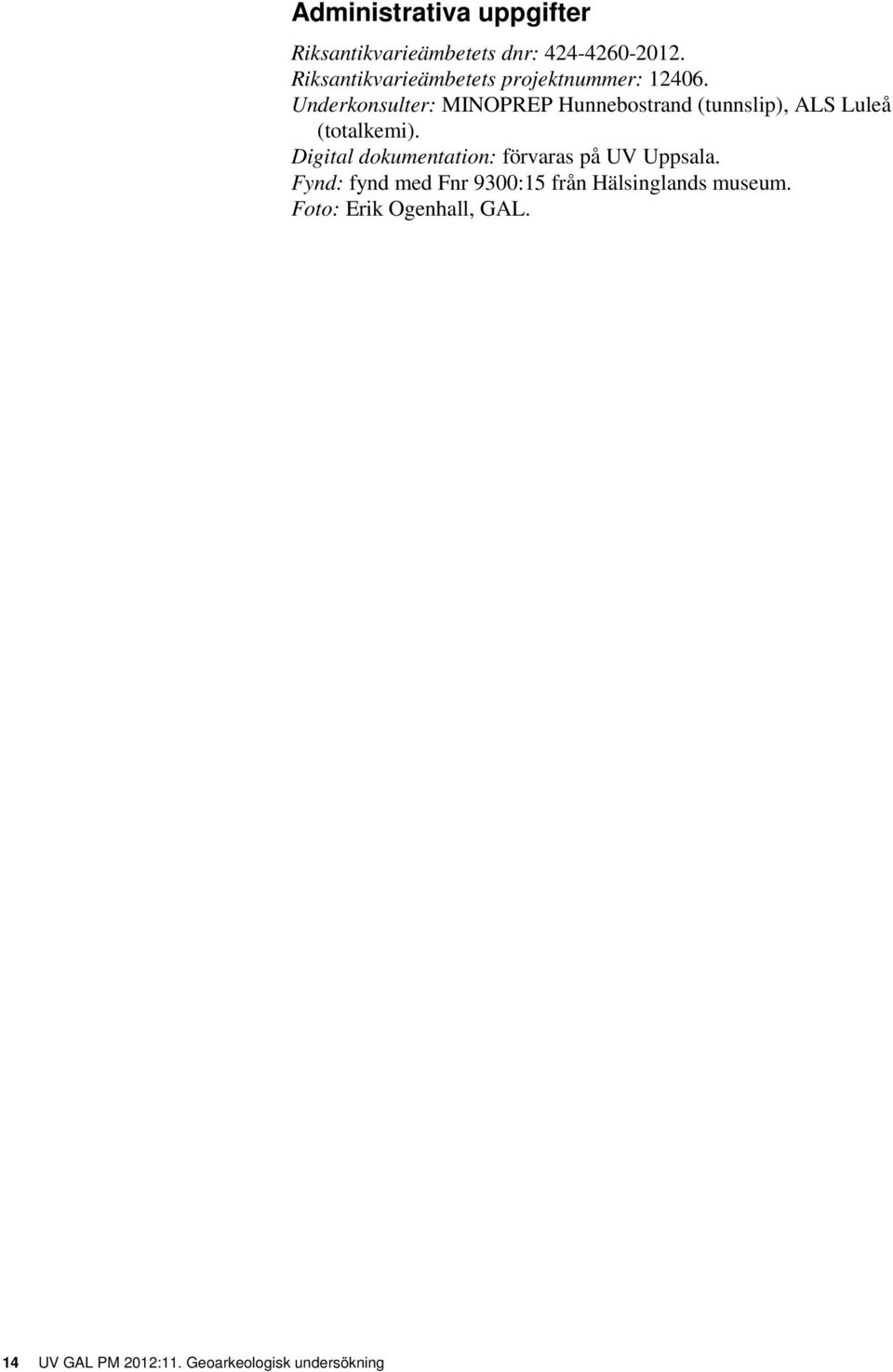

14 Administrativa uppgifter Riksantikvarieämbetets dnr: Riksantikvarieämbetets projektnummer: Underkonsulter: MINOPREP Hunnebostrand (tunnslip), ALS Luleå (totalkemi). Digital dokumentation: förvaras på UV Uppsala. Fynd: fynd med Fnr 9300:15 från Hälsinglands museum. Foto: Erik Ogenhall, GAL. 14 UV GAL PM 2012:11. Geoarkeologisk undersökning

15 Bilaga 1 Resultat av totalkemisk analys av slagg 9300:15 från Hög ELEMENT 9300:15 SiO 2 wt% 11,6 Al 2O 3 wt% 2,15 CaO wt% 2,00 Fe 2O 3 wt% 81,6 K 2O wt% 0,762 MgO wt% 0,547 MnO wt% 0,154 Na 2O wt% 0,316 P 2O 5 wt% 0,407 TiO 2 wt% 0,0646 Summa wt% 99,6 LOI wt% 0,1 Ba mg/kg 205 Be mg/kg <0.5 Co mg/kg 84,7 Cr mg/kg 18,8 Ga mg/kg 3,48 Hf mg/kg 1,04 Mo mg/kg 67,2 Nb mg/kg <5 Ni mg/kg 42,2 Rb mg/kg 28,2 Sc mg/kg 1,56 Sr mg/kg 90,8 Ta mg/kg 0,152 Th mg/kg 2,17 U mg/kg 0,655 V mg/kg 10,2 W mg/kg 1,30 Y mg/kg 5,25 Zr mg/kg 34,6 La mg/kg 6,35 Ce mg/kg 12,9 Pr mg/kg 1,50 Nd mg/kg 5,37 Sm mg/kg 0,978 Eu mg/kg 0,176 Gd mg/kg 0,961 Tb mg/kg 0,144 Dy mg/kg 0,882 Ho mg/kg 0,199 Er mg/kg 0,60 Tm mg/kg <0.1 Yb mg/kg 0,557 Lu mg/kg <0.03
