1 RAPPORT 2014:41 ARKEOLOGISK FÖRUNDERSÖKNING NY VATTENLEDNING I SMEDSTAD RAÄ 398:1 SMEDSTAD 1:4 LINKÖPINGS STAD OCH KOMMUN ÖSTERGÖTLANDS LÄN ERIKA RÄF

2

3 Ny vattenledning i Smedstad Innehåll Sammanfattning Inledning Områdesbeskrivning Syfte och frågeställning Metod Resultat Referenser Tekniska uppgifter Omslagsbild: Undersökningsområdet mot Bergadammen i söder. Foto: Erika Räf, ÖM. ARKEOLOGI OCH BYGGNADSVÅRD Box Linköping

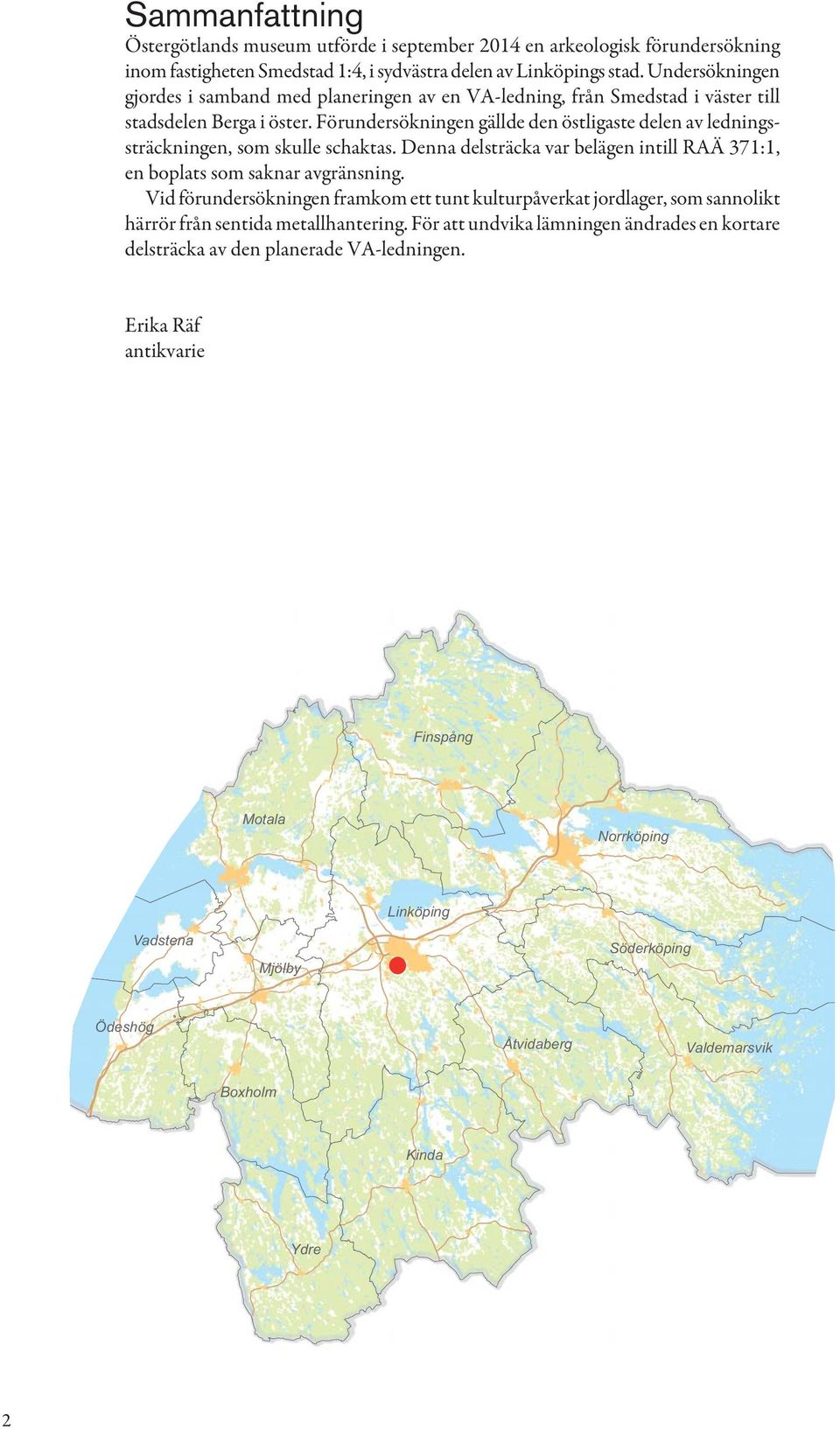

4 Sammanfattning Östergötlands museum utförde i september 2014 en arkeologisk förundersökning inom fastigheten Smedstad 1:4, i sydvästra delen av Linköpings stad. Undersökningen gjordes i samband med planeringen av en VA-ledning, från Smedstad i väster till stadsdelen Berga i öster. Förundersökningen gällde den östligaste delen av ledningssträckningen, som skulle schaktas. Denna delsträcka var belägen intill RAÄ 371:1, en boplats som saknar avgränsning. Vid förundersökningen framkom ett tunt kulturpåverkat jordlager, som sannolikt härrör från sentida metallhantering. För att undvika lämningen ändrades en kortare delsträcka av den planerade VA-ledningen. Erika Räf antikvarie Finspång Motala Norrköping Vadstena Mjölby Linköping Söderköping Ödeshög Åtvidaberg Valdemarsvik Boxholm Kinda Ydre 2

5 Teckenförklaring Planerad VA-sträckning Förundersökt sträcka Lantmäteriverket MS2008/ Figur 2. Utdrag ur digitala Fastighetskartan med undersökningsområdet markerat. Skala 1:

6 Inledning Östergötlands museum utförde i september 2014 en arkeologisk förundersökning inom fastigheten Smedstad 1:4, i sydvästra delen av Linköpings stad. Undersökningen gjordes i samband med planeringen av en VA-ledning, från Smedstad i väster till stadsdelen Berga i öster. Från Smedstad och vidare under Haningeleden planerar man att borra för ledningen. Därefter schaktar man för ledningen, fram till Berga. Den planerade bredden på schakten för vattenledningen var ca 3 m, djupet beräknades till ca 2 m. Förundersökningen gällde den östligaste delen av ledningssträckningen, som skulle schaktas. Denna delsträcka var belägen intill RAÄ 398:1, en boplats som saknar avgränsning. Sammanlagt berörde den arkeologiska förundersökningen ca 120 löpmeter. Förundersökningen utfördes efter beslut från Länsstyrelsen Östergötland. Uppdragsgivare var Linköpings kommuns fastighetsbolag Lejonfastigheter, som även bekostade undersökningen. Projektledare var antikvarie Erika Räf, som också har utarbetat rapporten. Figur 3. Undersökningsytan, med området för RAÄ 398:1 i bakgrunden. Mot norr. Foto: Erika Räf, ÖM. Figur 4. Undersökningsytan åt söder, med trädridån intill Bergadammen. Foto: Erika Räf, ÖM. 4

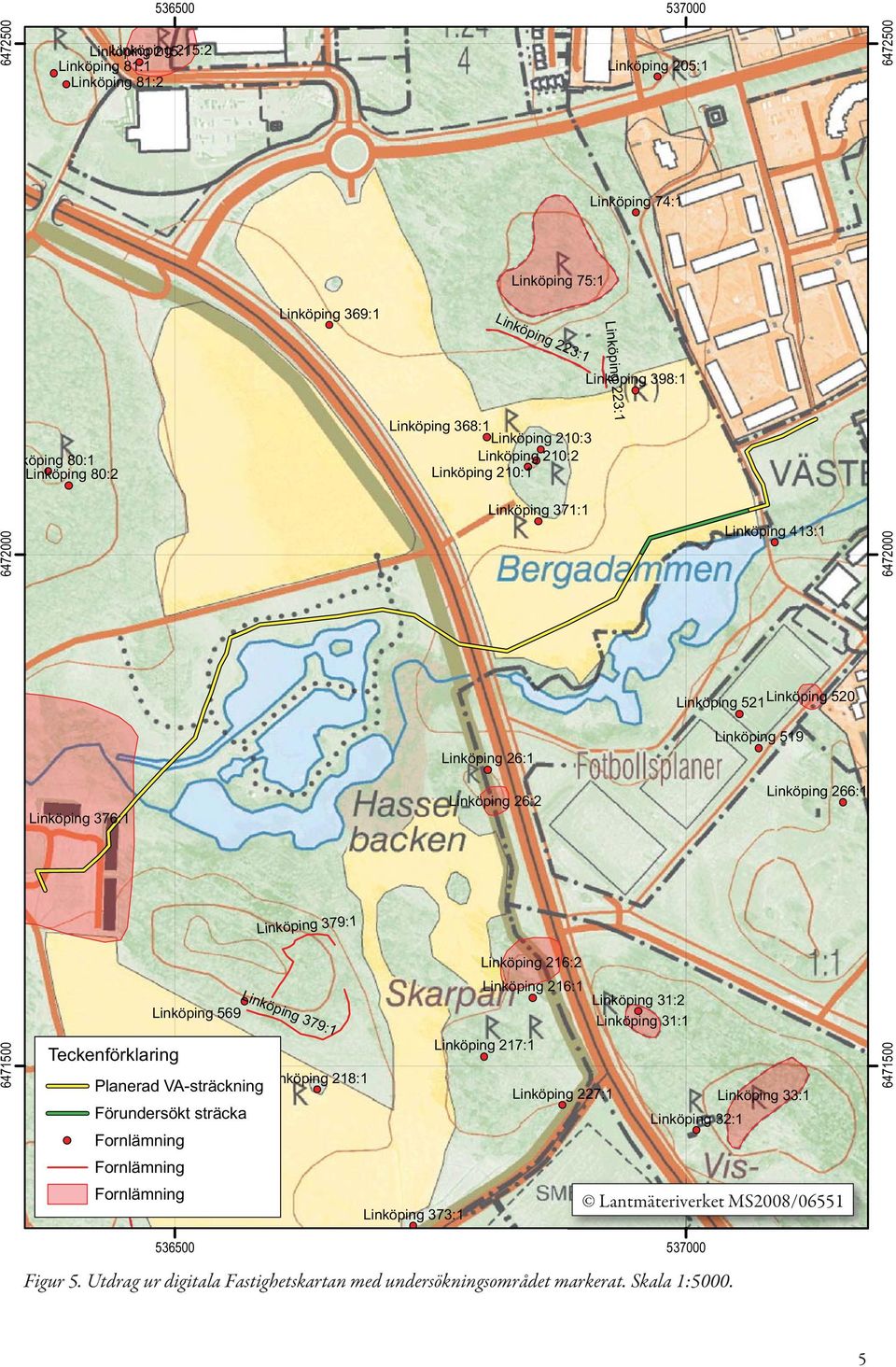

7 Linköping Linköping 215:1 215:2 Linköping 81:1 Linköping 81:2 Linköping 205: Linköping 74:1 Linköping 75:1 Linköping 369:1 Linköping 223:1 Linköping 223:1 Linköping 398:1 köping 80:1 Linköping 80:2 Linköping 368:1 Linköping 210:3 Linköping 210:2 Linköping 210:1 Linköping 371:1 Linköping 413:1 Linköping 521 Linköping 520 Linköping 26:1 Linköping 519 Linköping 376:1 Linköping 26:2 Linköping 266:1 Linköping 379: Teckenförklaring Linköping 219:1 Linköping 569 Linköping 379:1 Linköping 218:1 Planerad VA-sträckning Förundersökt sträcka Linköping 373: Linköping 216:2 Linköping 216:1 Linköping 31:2 Linköping 31:1 Linköping 217:1 Linköping 227:1 Linköping 33:1 Linköping 32:1 Lantmäteriverket MS2008/ Figur 5. Utdrag ur digitala Fastighetskartan med undersökningsområdet markerat. Skala 1:

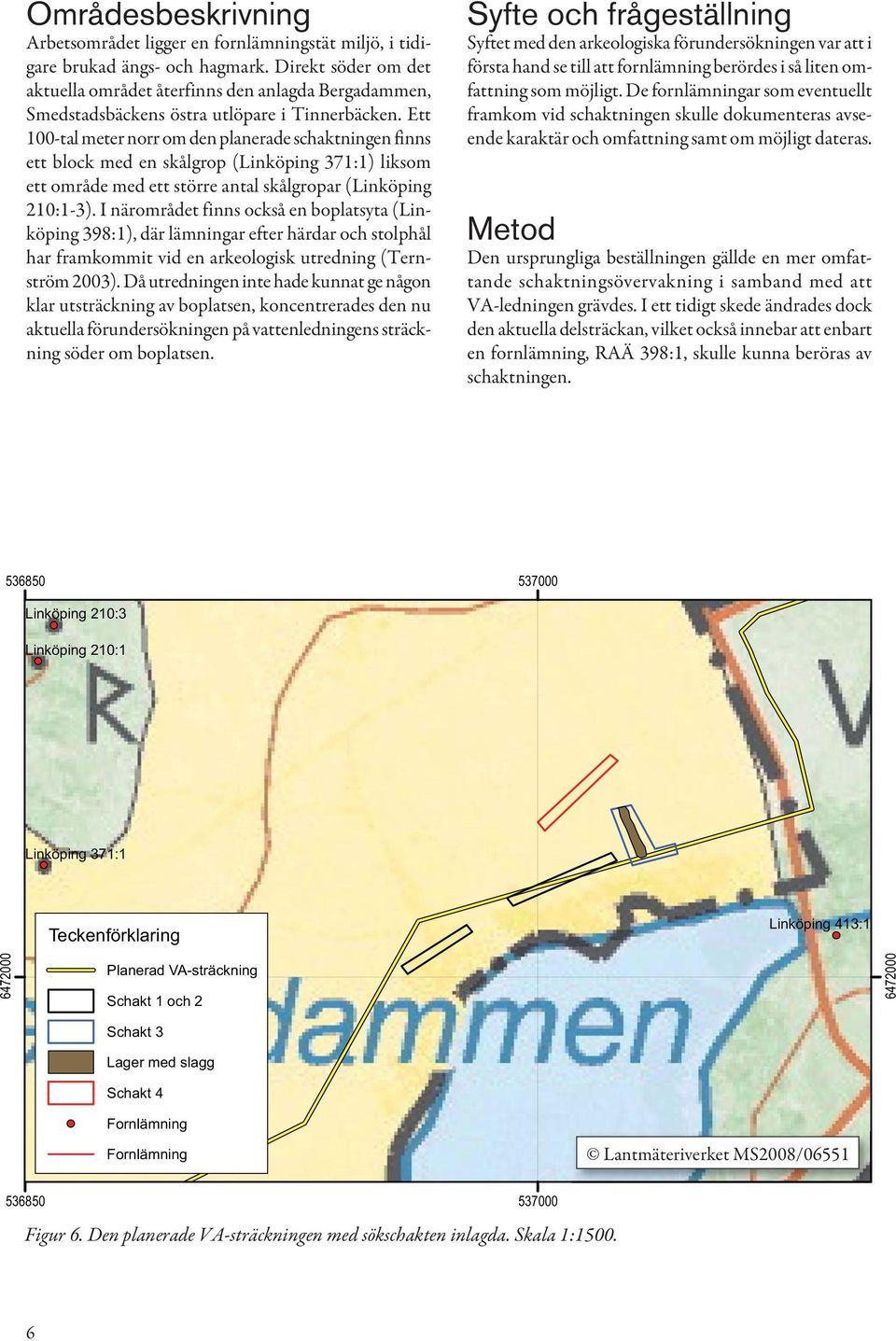

8 Områdesbeskrivning Arbetsområdet ligger en fornlämningstät miljö, i tidigare brukad ängs- och hagmark. Direkt söder om det aktuella området återfinns den anlagda Bergadammen, Smedstadsbäckens östra utlöpare i Tinnerbäcken. Ett 100-tal meter norr om den planerade schaktningen finns ett block med en skålgrop (Linköping 371:1) liksom ett område med ett större antal skålgropar (Linköping 210:1-3). I närområdet finns också en boplatsyta (Linköping 398:1), där lämningar efter härdar och stolphål har framkommit vid en arkeologisk utredning (Ternström 2003). Då utredningen inte hade kunnat ge någon klar utsträckning av boplatsen, koncentrerades den nu aktuella förundersökningen på vattenledningens sträckning söder om boplatsen. Syfte och frågeställning Syftet med den arkeologiska förundersökningen var att i första hand se till att fornlämning berördes i så liten omfattning som möjligt. De fornlämningar som eventuellt framkom vid schaktningen skulle dokumenteras avseende karaktär och omfattning samt om möjligt dateras. Metod Den ursprungliga beställningen gällde en mer omfattande schaktningsövervakning i samband med att VA-ledningen grävdes. I ett tidigt skede ändrades dock den aktuella delsträckan, vilket också innebar att enbart en fornlämning, RAÄ 398:1, skulle kunna beröras av schaktningen Linköping 210:3 Linköping 210:1 Linköping 371:1 Teckenförklaring Linköping 413:1 Planerad VA-sträckning Schakt 1 och 2 Schakt 3 Lager med slagg Schakt 4 Lantmäteriverket MS2008/ Figur 6. Den planerade VA-sträckningen med sökschakten inlagda. Skala 1:

9 Den arkeologiska utredning, som utfördes år 2003 hade inte kunnat ge någon klar utsträckning av boplatsen RAÄ 398:1. Den arkeologiska förundersökningen kom därför att begränsas till en sökschaktsgrävning av sträckningen söder om boplatsen. Sökschaktsgrävningen utfördes innan själva schaktningen av VA-ledningen genomfördes. Resultat Undersökningsområdet bestod av öppen gräsmark. Tre schakt grävdes med grävmaskin, längs med den planerade sträckan för VA-ledningen. Schakt 1 var ca 22 m långt, schakt 2 var 33 m och schakt 3 var ca 13 m. Bredden på samtliga schakt var ca 3 m och djupet ca 0,3 m (figur 6). I schakt 1 och 2 påträffades inget av arkeologiskt intresse. I schakt 3 framkom ett ca 0,05 m tjockt kulturpåverkat jordlager, direkt under grästorven. För att avgränsa lagret utfördes ytterligare schaktning av schakt 3 åt alla väderstreck. Åt söder, öster och väster kunde lagret avgränsas, dock inte åt norr (figur 6 och 7). Ett nytt, ca 30 m långt sökschakt (schakt 4) togs därför upp längre norrut. Schaktet var ca 3 m brett och ca 0,3 m djupt. Inget av arkeologiskt intresse påträffades i schakt 4 (figur 6). Det påträffade lagret i schakt 3 undersöktes och dokumenterades genom inmätning med GPS och beskrivning. Det innehöll glesa ansamlingar av stora stenkolsbitar, ca 0,02-0,10 m i diameter; grönaktig, förglasad slagg i samma storlek; enstaka tegelbitar, även de i samma storlek; samt förglasat konglomerat av slagg, tegel och/eller stenkol. Också dessa hade en storlek mellan 0,02-0,10 m i diameter. Inget av materialet togs tillvara. Lagret härrör helt klart från metallhantering, där stenkolet visar att det rör sig om en relativt sentida verksamhet, troligen eller 1900-tal. Sammansättningen i lagret har diskuterats med Svante Forenius och Lena Grandin på Geoarkeologiska laboratoriet, UV Mitt. Ingen av dem kunde dock ge en närmare förklaring till vilken hantering som lämningarna representerar. Då schakt 4 inte innehöll några lämningar har undertecknad för Östergötlands museums räkning föreslagit att sträckningen av VA-ledningen ändras såsom visas på figur 9. Figur 7. Schakt 3 utvidgades för att om möjligt avgränsa lagret. Mot norr. Foto: Erika Räf, ÖM 7

10 Referenser Ternström, C Smedstad 1:2. Arkeologisk utredning etapp 2. Rapport 7:2003. Östergötlands länsmuseum. FMIS=Fornminnesregistret: Figur 8. Schakt 4 mot nordost. Foto: Erika Räf, ÖM. 8

11 Linköping 398: Linköping 210:3 Linköping 210:1 Linköping 210:2 Linköping 371:1 Linköping 413:1 Teckenförklaring Planerad VA-sträckning Förslag på ny sträckning Schakt 1 och 2 Schakt 3 Lager med slagg Schakt 4 Lantmäteriverket MS2008/ Figur 9. Förslag på ny delsträckning av VA-ledningen. Skala 1:

12 Tekniska uppgifter Fastighet Smedstad 1:4 Stad och kommun Linköping Län och landskap Östergötland snummer RAÄ 398:1 Ekonomiska kartans blad 64F 7d SO Koordinatsystem Sweref 99 TM Typ av undersökning Arkeologisk förundersökning Länsstyrelsens dnr Länsstyrelsens handläggare Magnus Reuterdahl Länsstyrelsens beslut ÖLM dnr 288/14 ÖLM projektnr Uppdragsgivare Kostnadsansvarig Lejonfastigheter Lejonfastigheter Projektledare Erika Räf Personal - Rapportarbete Erika Räf Fältarbetstid Totalt undersöktes 120 löpmeter Foto Digitala Fynd - Analyser - Grafik Erika Räf Renritning - Grafisk form Lasse Norr Dokumentationsmaterialet förvaras på Östergötlands museum. Ur allmänt kartmaterial ISSN Lantmäteriverket MS2008/06551 Rapport 2014:41 Östergötlands museum 10
