Projekteringsguide byggnader.

Transkript

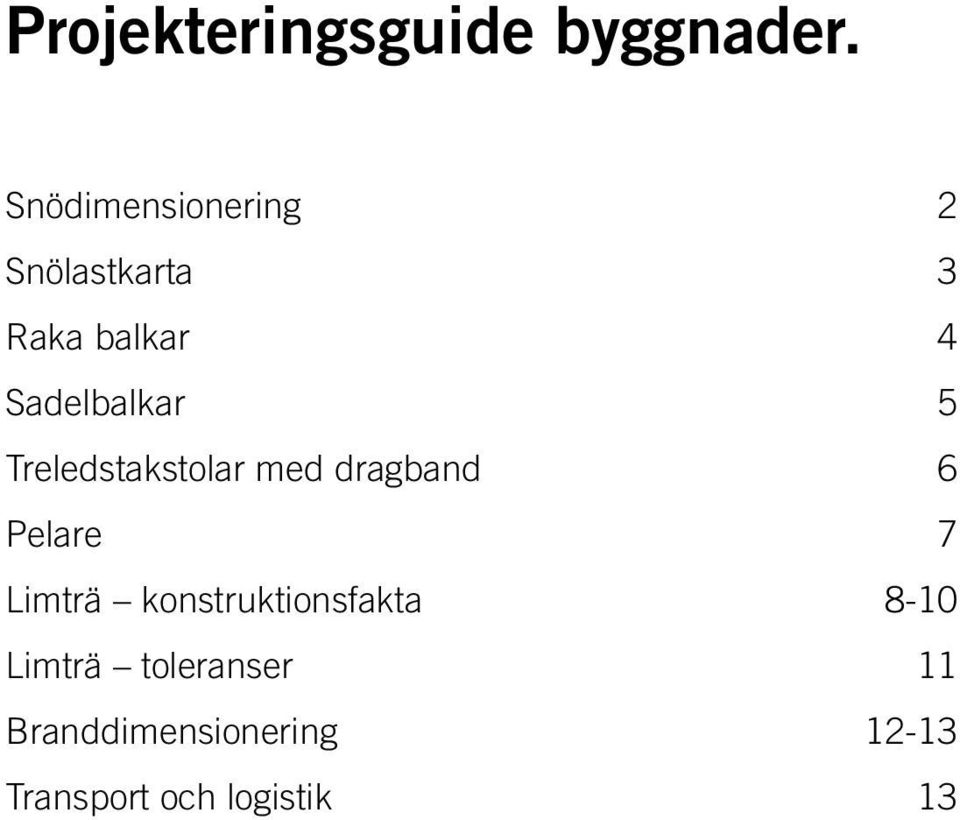

1 Projekteringsguide byggnader. Snödimensionering 2 Snölastkarta 3 Raka balkar 4 Sadelbalkar 5 Treledstakstolar med dragband 6 Pelare 7 Limträ konstruktionsfakta 8-10 Limträ toleranser 11 Branddimensionering Transport och logistik 13

2 BYGGNADER/STOMMAR projekteringsguide 3.1 ÖVERSLAGSDIMENSIONERING För dimensionering av limträkonstruktioner gäller Boverkets konstruktionsregler, BKR. Enligt dessa får även Eurokod 5 (ENV och ENV ) inklusive de svenska anpassningsdokumenten (NAD) användas. Dessa försöksstandarder har emellertid ersatts av europastandarderna EN och EN som kommer att implementeras tillsammans med nationella bilagor som bl a informerar om säkerhetsrelaterade parametrar. 5. Belastningen per meter balk beräknar man därefter genom att multipliera den på så vis erhållna dimensionerande lasten per kvadratmeter takyta med det inbördes balkavståndet. Ett ännu noggrannare värde får man om man kan uppskatta balkens egentyngd och addera den till resultatet. Räkna då med att limträ har egentyngden 5 kn/m 3. Dimensionstabeller Tabellerna på följande uppslag ger erforderliga tvärsnittsmått för några vanliga limträkonstruktioner vid olika spännvidd och belastning. Värdena har beräknats med utgångspunkt från föreskrifterna i BKR. Tabellvärdena är avsedda att användas vid överslagsdimensionering, t ex under ett tidigt skede av projekteringen och de utesluter inte att en beräkning måste göras i ett senare skede. För noggrannare beräkningar hänvisas till Limträhandbok. Tabell 4. Snölastvärden Grundvärde Snölast Lastreduktionsfaktor på S O (kn/m 2 ) 1) 2) Ψ 1,0 0,8 0,6 1,5 1,2 0,7 2,0 1,6 0,7 2,5 2,0 0,7 3,0 2,4 0,8 DIMENSIONERANDE LAST FÖR TAKSTOLAR Dimensionerande belastning för en takstol beror bl a på hur tätt takstolarna är placerade och var i landet byggnaden ligger. Särskilt snölasten varierar kraftigt mellan olika delar i Sverige. För att inte låsa förutsättningarna mer än nödvändigt har tabellerna utformats med dimensionerande last per meter balk (i brottgränstillståndet) som ingångsvärde. Denna kan beräknas på följande sätt: 1. Ta reda på värdet på S O snölast på mark där byggnaden ligger, t ex med hjälp av kartan på nästa sida. Se även Boverkets handbok med aktuella värden på snö- och vindlast. 2. Aktuell snölast uttryckt i kn/m 2 horisontell takyta får man då för taklutningar upp till 15 grader ur tabell Multiplicera snölasten med partialkoefficienten (säkerhetsfaktorn) 1,3. 4. Lägg till yttertakets egentyngd. Exempel på egentyngd för några vanliga taktyper ges i tabell 5. 3,5 2,8 0,8 4,0 3,2 0,8 4,5 3,6 0,8 5,0 4,0 0,8 5,5 4,4 0,8 1) I bruksgränstillståndet (lastkombination 9) multipliceras enligt BKR snölasten med lastreduktionsfaktorn Ψ. 2) Snölastens tyngd ska bestämmas enligt följande formler: Brottgräns: snölast - 1,3 + egentyngd Bruksgräns: snölast - Ψ + egentyngd Tabell 5. Egentyngd för några vanliga takkonstruktioner Egentyngd Takkonstruktion (kn/m 2 ) Profilplåt + isolering + papp 0,3 0,4 Profilplåt + isolering + plåt 0,4 Träullselement + isolering + plåt 0,6 Träullselement + isolering + papp 0,8

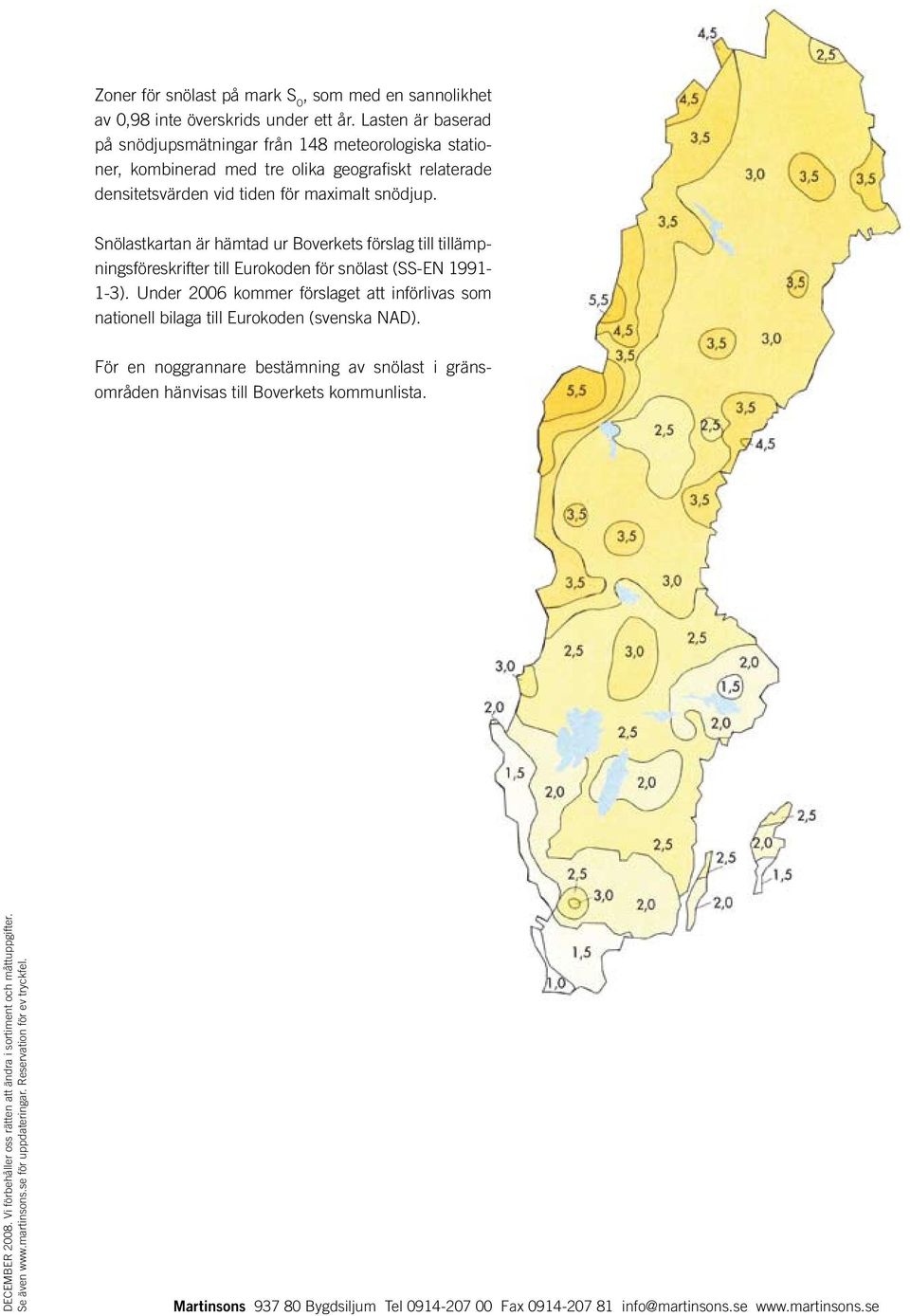

3 Zoner för snölast på mark S O, som med en sannolikhet av 0,98 inte överskrids under ett år. Lasten är baserad på snödjupsmätningar från 148 meteorologiska stationer, kombinerad med tre olika geografiskt relaterade densitetsvärden vid tiden för maximalt snödjup. Snölastkartan är hämtad ur Boverkets förslag till tillämpningsföreskrifter till Eurokoden för snölast (SS-EN ). Under 2006 kommer förslaget att införlivas som nationell bilaga till Eurokoden (svenska NAD). För en noggrannare bestämning av snölast i gränsområden hänvisas till Boverkets kommunlista.

4 BYGGNADER/STOMMAR projekteringsguide 3.1 raka balkar Hållfasthetsklass L 40. Hyvlade ytor. Klimatklass 1. Säkerhetsklass 2. Vid spännvidder > 15 m, säkerhetsklass 3. Jämnt utbredd, nedåtriktad last. Balkarna förutsätts stagade mot vippning. Avståndet mellan stagpunkterna får vara högst 15 x balkens bredd. Nedböjning i bruksgränstillståndet (lastkombination 9) av variabel last är högst 1/250 eller av total last högst 1/200 av spännvidden. RAKA TAKBALKAR BELASTNING (kn/m) SPÄNNVIDD (m) x270 42x315 56x360 56x405 56x405 66x x315 56x315 56x360 66x405 66x450 78x x360 56x360 56x405 66x450 78x495 78x x360 56x405 66x450 78x450 90x495 90x x360 56x405 66x450 78x495 90x540 90x x360 56x450 66x495 78x540 90x540 90x x405 66x450 90x450 90x495 90x585 90x x405 66x450 78x495 78x540 90x585 90x x405 66x450 78x495 90x540 90x x x405 78x450 90x495 90x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x1395

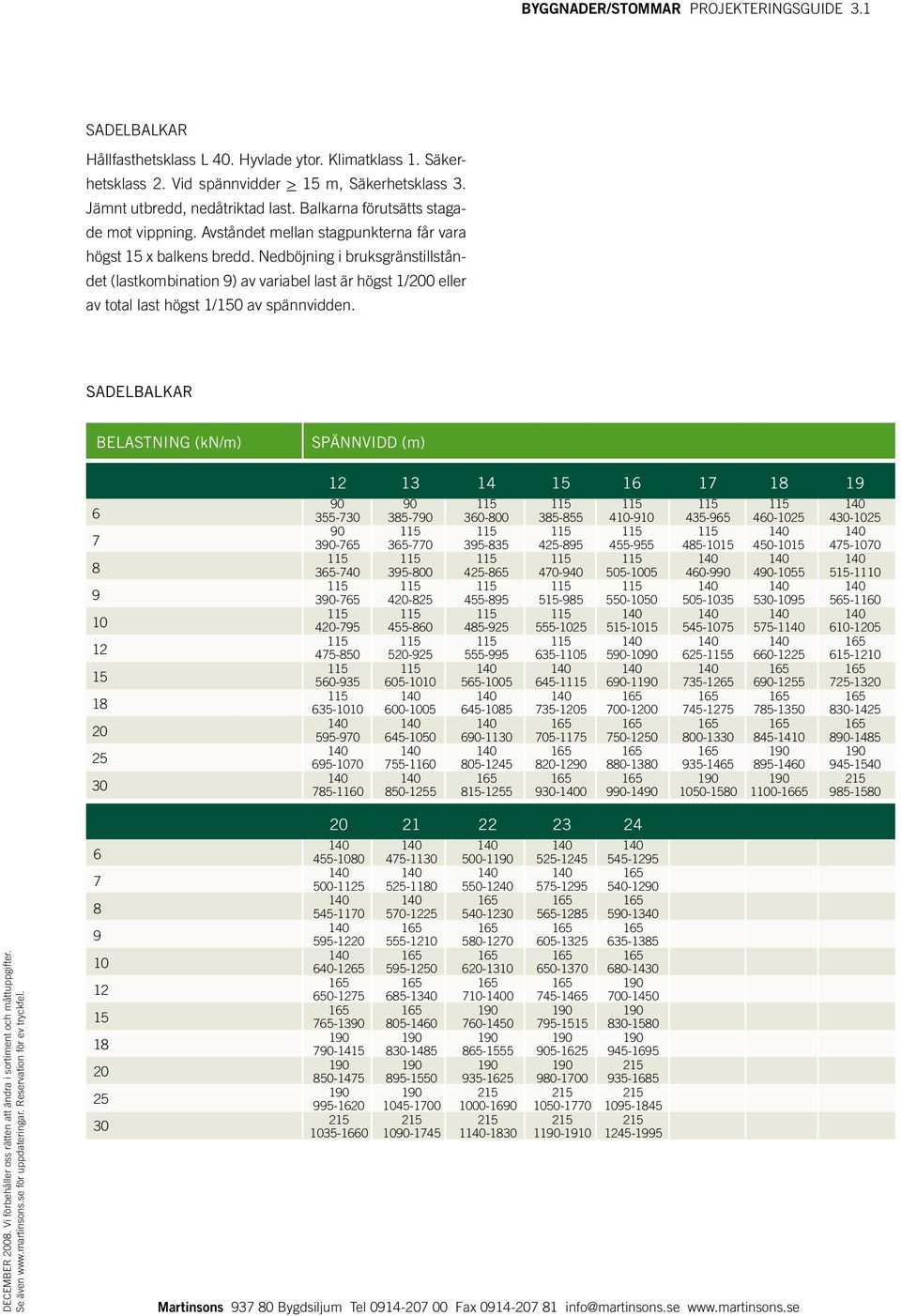

5 BYGGNADER/STOMMAR projekteringsguide 3.1 sadelbalkar Hållfasthetsklass L 40. Hyvlade ytor. Klimatklass 1. Säkerhetsklass 2. Vid spännvidder > 15 m, Säkerhetsklass 3. Jämnt utbredd, nedåtriktad last. Balkarna förutsätts stagade mot vippning. Avståndet mellan stagpunkterna får vara högst 15 x balkens bredd. Nedböjning i bruksgränstillståndet (lastkombination 9) av variabel last är högst 1/200 eller av total last högst 1/150 av spännvidden. SADELBALKAR BELASTNING (kn/m) SPÄNNVIDD (m)

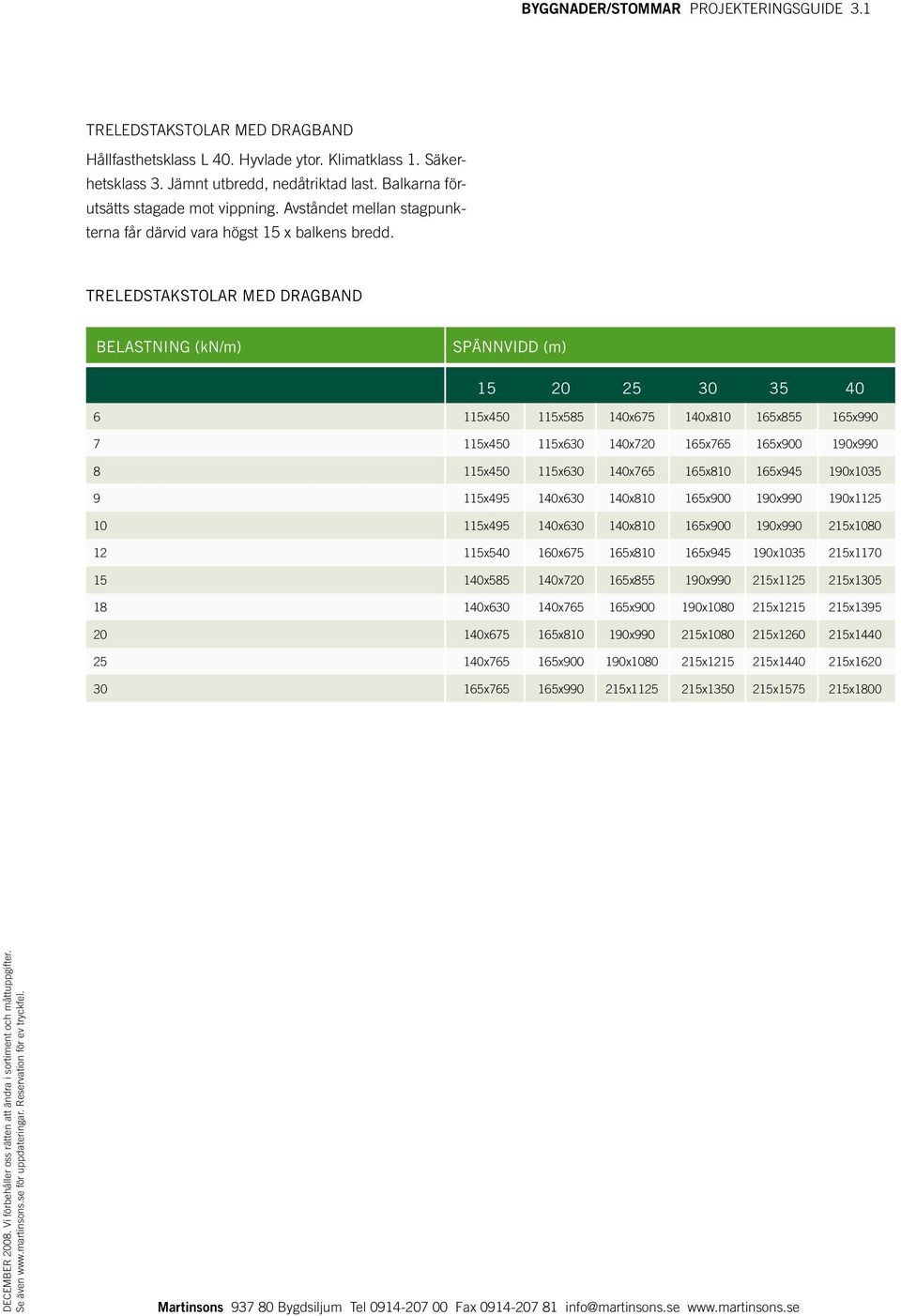

6 BYGGNADER/STOMMAR projekteringsguide 3.1 Treledstakstolar med dragband Hållfasthetsklass L 40. Hyvlade ytor. Klimatklass 1. Säkerhetsklass 3. Jämnt utbredd, nedåtriktad last. Balkarna förutsätts stagade mot vippning. Avståndet mellan stagpunkterna får därvid vara högst 15 x balkens bredd. TRELEDSTAKSTOLAR MED DRAGBAND BELASTNING (kn/m) SPÄNNVIDD (m) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x1800

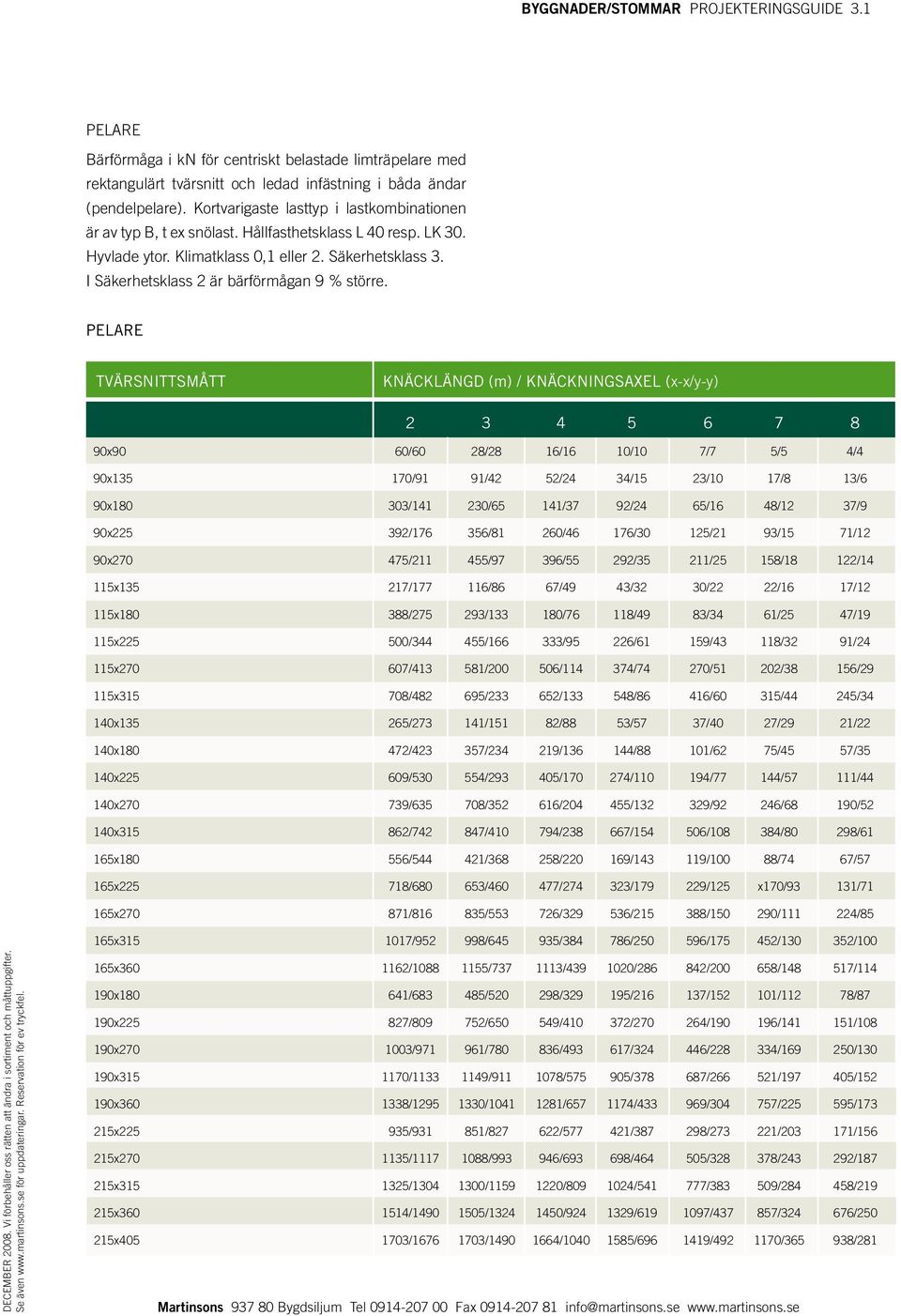

7 BYGGNADER/STOMMAR projekteringsguide 3.1 pelare Bärförmåga i kn för centriskt belastade limträpelare med rektangulärt tvärsnitt och ledad infästning i båda ändar (pendelpelare). Kortvarigaste lasttyp i lastkombinationen är av typ B, t ex snölast. Hållfasthetsklass L 40 resp. LK 30. Hyvlade ytor. Klimatklass 0,1 eller 2. Säkerhetsklass 3. I Säkerhetsklass 2 är bärförmågan 9 % större. PELARE TVÄRSNITTSMÅTT KNÄCKLÄNGD (m) / KNÄCKNInGSAXEL (x-x/y-y) x90 60/60 28/28 16/16 10/10 7/7 5/5 4/4 90x /91 91/42 52/24 34/15 23/10 17/8 13/6 90x / /65 141/37 92/24 65/16 48/12 37/9 90x / /81 260/46 176/30 125/21 93/15 71/12 90x / /97 396/55 292/35 211/25 158/18 122/14 115x / /86 67/49 43/32 30/22 22/16 17/12 115x / / /76 118/49 83/34 61/25 47/19 115x / / /95 226/61 159/43 118/32 91/24 115x / / / /74 270/51 202/38 156/29 115x / / / /86 416/60 315/44 245/34 140x / /151 82/88 53/57 37/40 27/29 21/22 140x / / / /88 101/62 75/45 57/35 140x / / / / /77 144/57 111/44 140x / / / / /92 246/68 190/52 140x / / / / / /80 298/61 165x / / / / /100 88/74 67/57 165x / / / / /125 x170/93 131/71 165x / / / / / / /85 165x / / / / / / / x / / / / / / / x / / / / / /112 78/87 190x / / / / / / / x / / / / / / / x / / / / / / / x / / / / / / / x / / / / / / / x / / / / / / / x / / / / / / / x / / / / / / / x / / / / / / /281

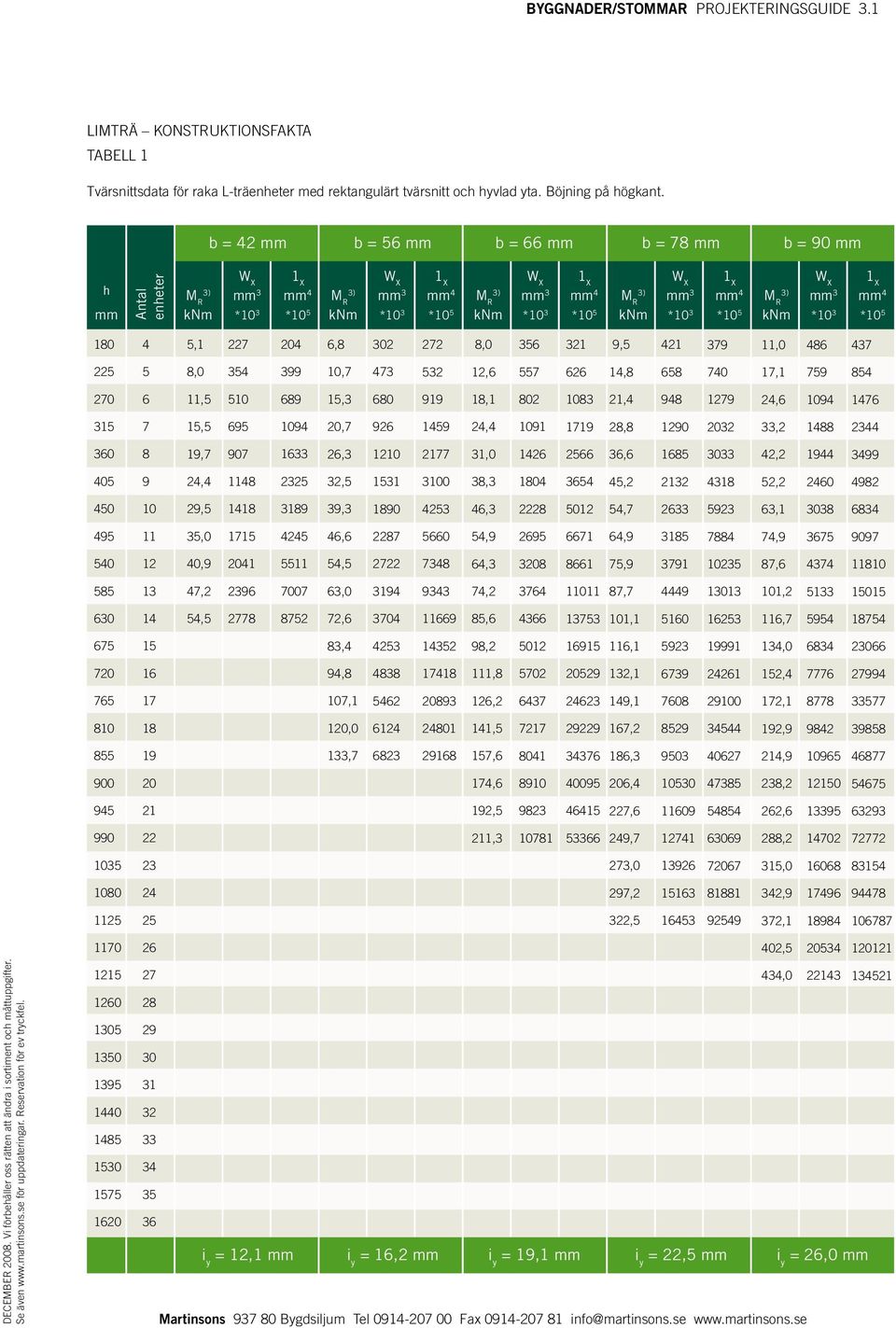

8 BYGGNADER/STOMMAR projekteringsguide 3.1 LIMTRÄ KONSTRUKTIONSFAKTA TABELL 1 Tvärsnittsdata för raka L-träenheter med rektangulärt tvärsnitt och hyvlad yta. Böjning på högkant. b = 42 mm b = 56 mm b = 66 mm b = 78 mm b = 90 mm h mm Antal enheter W X 1 X W X 1 X W X 1 X W X 1 X W X 1 X 3) M R mm 3 mm 4 3) M R mm 3 mm 4 3) M R mm 3 mm 4 3) M R mm 3 mm 4 3) M R mm 3 mm 4 knm *10 3 *10 5 knm *10 3 *10 5 knm *10 3 *10 5 knm *10 3 *10 5 knm *10 3 * , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , i y = 12,1 mm i y = 16,2 mm i y = 19,1 mm i y = 22,5 mm i y = 26,0 mm

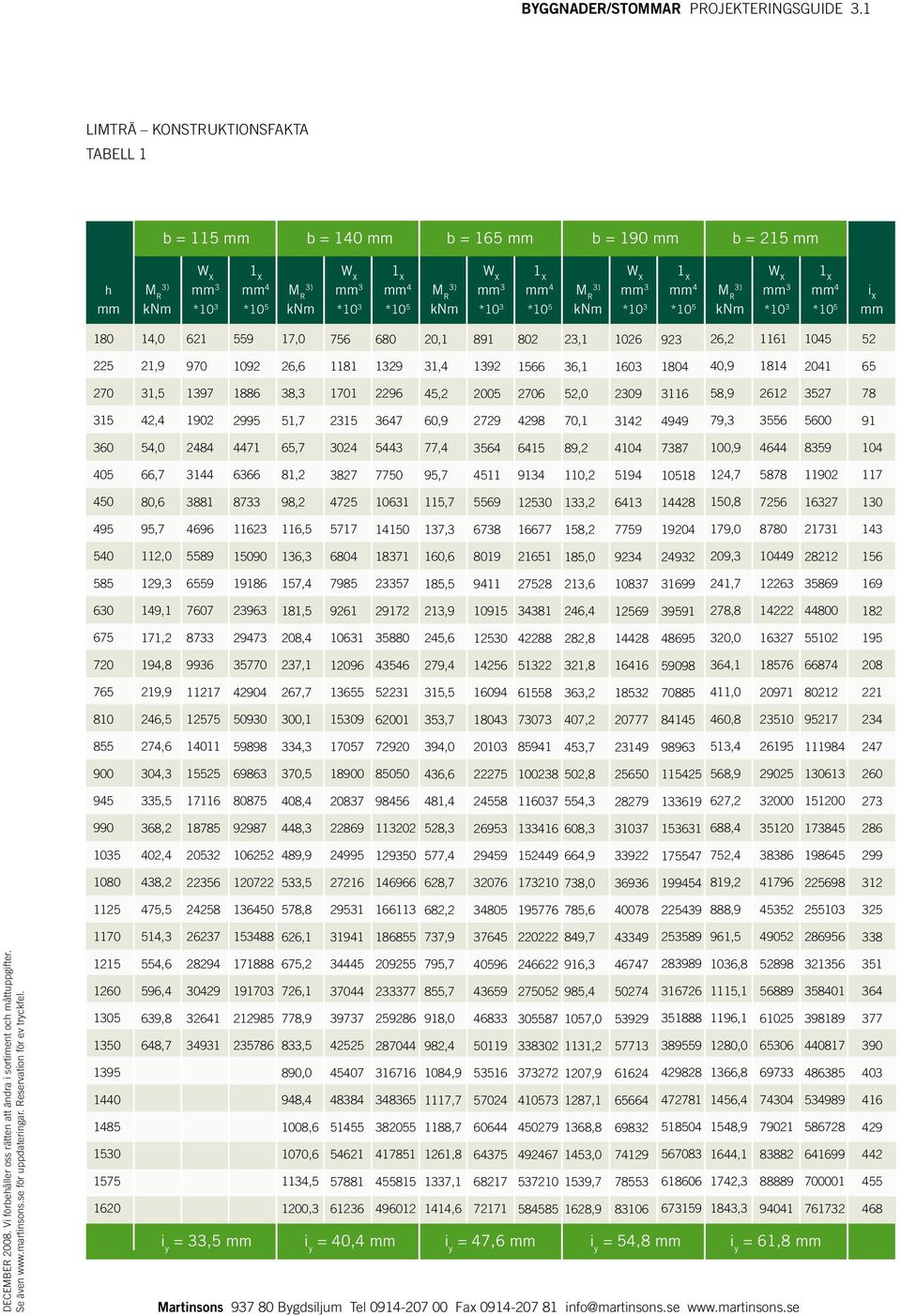

9 BYGGNADER/STOMMAR projekteringsguide 3.1 LIMTRÄ KONSTRUKTIONSFAKTA TABELL 1 b = 115 mm b = 140 mm b = 165 mm b = 190 mm b = 215 mm W X 1 X W X 1 X W X 1 X W X 1 X W X 1 X h 3) M R mm 3 mm 4 3) M R mm 3 mm 4 3) M R mm 3 mm 4 3) M R mm 3 mm 4 3) M R mm 3 mm 4 i X mm knm *10 3 *10 5 knm *10 3 *10 5 knm *10 3 *10 5 knm *10 3 *10 5 knm *10 3 *10 5 mm , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,6 596,4 639,8 648, ,2 726,1 778,9 833,5 890,0 948,4 1008,6 1070,6 1134,5 1200, ,7 855,7 918,0 982,4 1084,9 1117,7 1188,7 1261,8 1337,1 1414, , , , , , , , , , , ,8 1115,1 1196,1 1280,0 1366,8 1456,4 1548,9 1644,1 1742,3 1843, i y = 33,5 mm i y = 40,4 mm i y = 47,6 mm i y = 54,8 mm i y = 61,8 mm

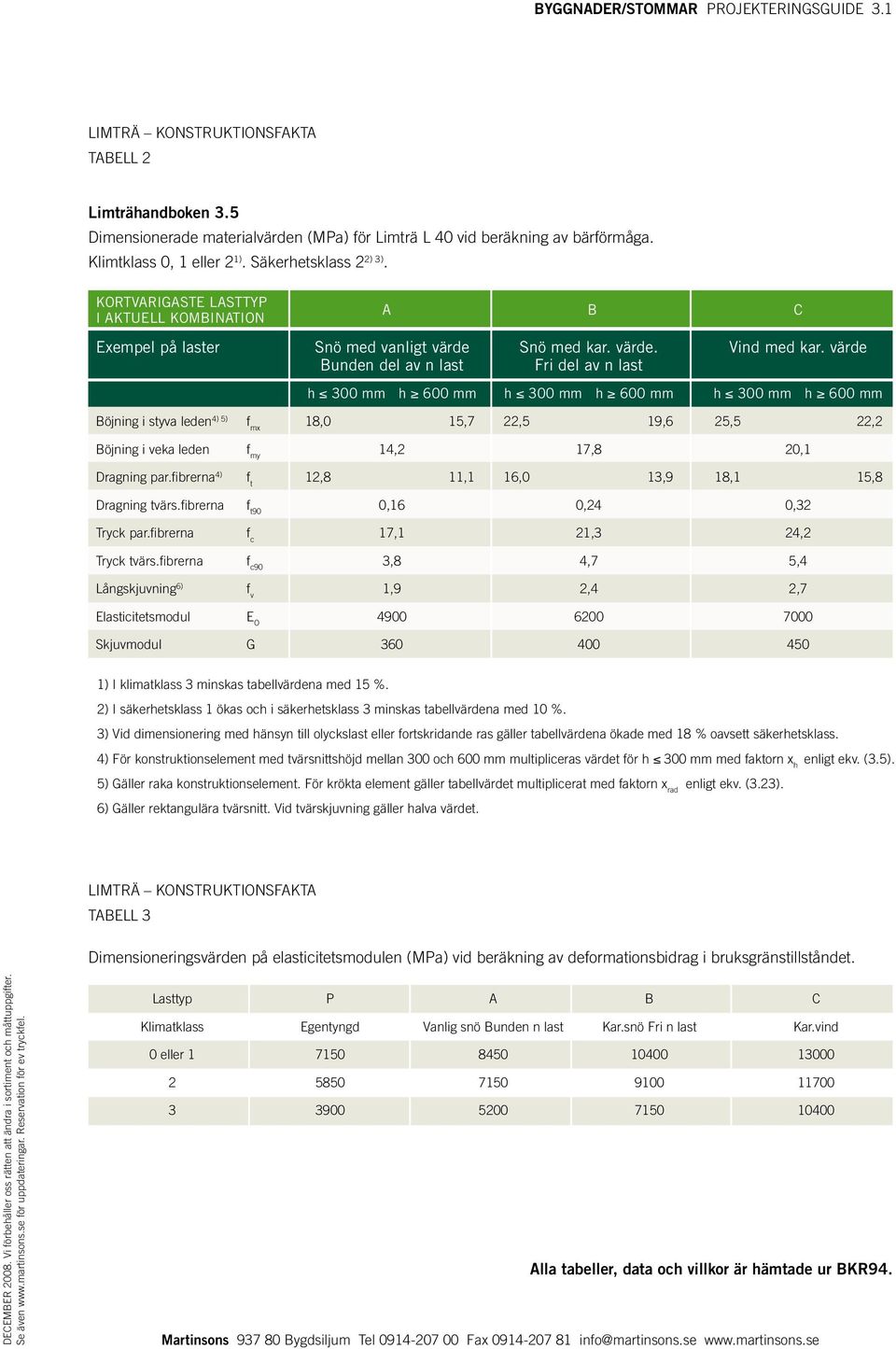

10 BYGGNADER/STOMMAR projekteringsguide 3.1 LIMTRÄ KONSTRUKTIONSFAKTA TABELL 2 Limträhandboken 3.5 Dimensionerade materialvärden (MPa) för Limträ L 40 vid beräkning av bärförmåga. Klimtklass 0, 1 eller 2 1). Säkerhetsklass 2 2) 3). KorTVARIGASTE LASTTYP I AKTUELL KOMBINATION A B C Exempel på laster Snö med vanligt värde Snö med kar. värde. Vind med kar. värde Bunden del av n last Fri del av n last h 300 mm h 600 mm h 300 mm h 600 mm h 300 mm h 600 mm Böjning i styva leden 4) 5) f mx 18,0 15,7 22,5 19,6 25,5 22,2 Böjning i veka leden f my 14,2 17,8 20,1 Dragning par.fibrerna 4) f t 12,8 11,1 16,0 13,9 18,1 15,8 Dragning tvärs.fibrerna f t90 0,16 0,24 0,32 Tryck par.fibrerna f c 17,1 21,3 24,2 Tryck tvärs.fibrerna f c90 3,8 4,7 5,4 Långskjuvning 6) f v 1,9 2,4 2,7 Elasticitetsmodul E O Skjuvmodul G ) I klimatklass 3 minskas tabellvärdena med 15 %. 2) I säkerhetsklass 1 ökas och i säkerhetsklass 3 minskas tabellvärdena med 10 %. 3) Vid dimensionering med hänsyn till olyckslast eller fortskridande ras gäller tabellvärdena ökade med 18 % oavsett säkerhetsklass. 4) För konstruktionselement med tvärsnittshöjd mellan 300 och 600 mm multipliceras värdet för h 300 mm med faktorn x h enligt ekv. (3.5). 5) Gäller raka konstruktionselement. För krökta element gäller tabellvärdet multiplicerat med faktorn x rad enligt ekv. (3.23). 6) Gäller rektangulära tvärsnitt. Vid tvärskjuvning gäller halva värdet. LIMTRÄ KONSTRUKTIONSFAKTA TABELL 3 Dimensioneringsvärden på elasticitetsmodulen (MPa) vid beräkning av deformationsbidrag i bruksgränstillståndet. µ 90 Lasttyp P A B C Klimatklass Egentyngd Vanlig snö Bunden n last Kar.snö Fri n last Kar.vind 0 eller Alla tabeller, data och villkor är hämtade ur BKR94.

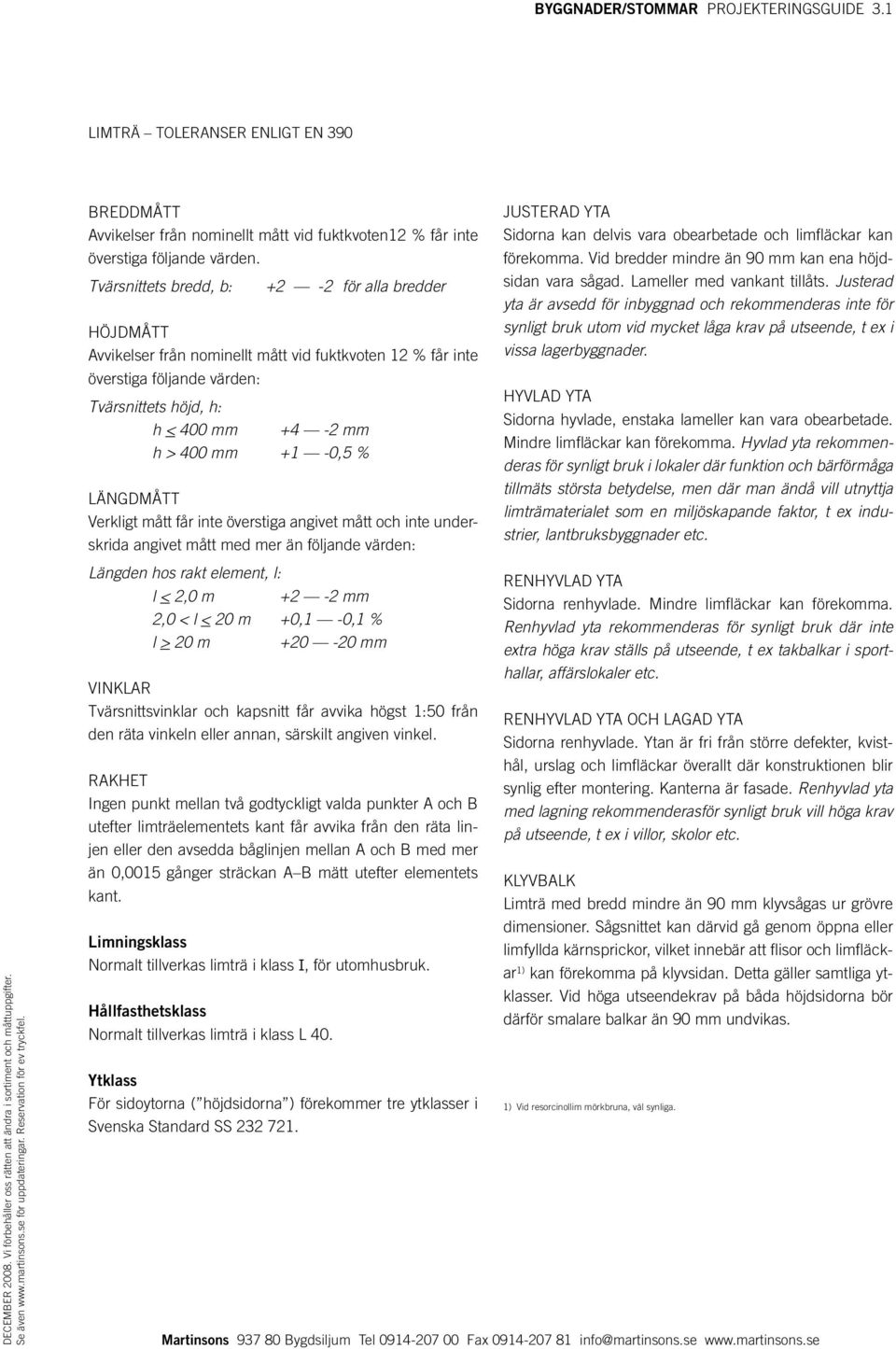

11 BYGGNADER/STOMMAR projekteringsguide 3.1 LIMTRÄ TOLERANSER ENLIGT EN 390 BREDDMÅTT Avvikelser från nominellt mått vid fuktkvoten12 % får inte överstiga följande värden. Tvärsnittets bredd, b: +2-2 för alla bredder HÖJDMÅTT Avvikelser från nominellt mått vid fuktkvoten 12 % får inte överstiga följande värden: Tvärsnittets höjd, h: h < 400 mm +4-2 mm h > 400 mm +1-0,5 % LÄNGDMÅTT Verkligt mått får inte överstiga angivet mått och inte underskrida angivet mått med mer än följande värden: JUSTERAD YTA Sidorna kan delvis vara obearbetade och limfläckar kan förekomma. Vid bredder mindre än 90 mm kan ena höjdsidan vara sågad. Lameller med vankant tillåts. Justerad yta är avsedd för inbyggnad och rekommenderas inte för synligt bruk utom vid mycket låga krav på utseende, t ex i vissa lagerbyggnader. HYVLAD YTA Sidorna hyvlade, enstaka lameller kan vara obearbetade. Mindre limfläckar kan förekomma. Hyvlad yta rekommenderas för synligt bruk i lokaler där funktion och bärförmåga tillmäts största betydelse, men där man ändå vill utnyttja limträmaterialet som en miljöskapande faktor, t ex industrier, lantbruksbyggnader etc. Längden hos rakt element, l: l < 2,0 m +2-2 mm 2,0 < l < 20 m +0,1-0,1 % l > 20 m mm VINKLAR Tvärsnittsvinklar och kapsnitt får avvika högst 1:50 från den räta vinkeln eller annan, särskilt angiven vinkel. RAKHET Ingen punkt mellan två godtyckligt valda punkter A och B utefter limträelementets kant får avvika från den räta linjen eller den avsedda båglinjen mellan A och B med mer än 0,0015 gånger sträckan A B mätt utefter elementets kant. Limningsklass Normalt tillverkas limträ i klass I, för utomhusbruk. Hållfasthetsklass Normalt tillverkas limträ i klass L 40. Ytklass För sidoytorna ( höjdsidorna ) förekommer tre ytklasser i Svenska Standard SS RENHYVLAD YTA Sidorna renhyvlade. Mindre limfläckar kan förekomma. Renhyvlad yta rekommenderas för synligt bruk där inte extra höga krav ställs på utseende, t ex takbalkar i sporthallar, affärslokaler etc. RENHYVLAD YTA OCH LAGAD YTA Sidorna renhyvlade. Ytan är fri från större defekter, kvisthål, urslag och limfläckar överallt där konstruktionen blir synlig efter montering. Kanterna är fasade. Renhyvlad yta med lagning rekommenderasför synligt bruk vill höga krav på utseende, t ex i villor, skolor etc. KLYVBALK Limträ med bredd mindre än 90 mm klyvsågas ur grövre dimensioner. Sågsnittet kan därvid gå genom öppna eller limfyllda kärnsprickor, vilket innebär att flisor och limfläckar 1) kan förekomma på klyvsidan. Detta gäller samtliga ytklasser. Vid höga utseendekrav på båda höjdsidorna bör därför smalare balkar än 90 mm undvikas. 1) Vid resorcinollim mörkbruna, väl synliga.

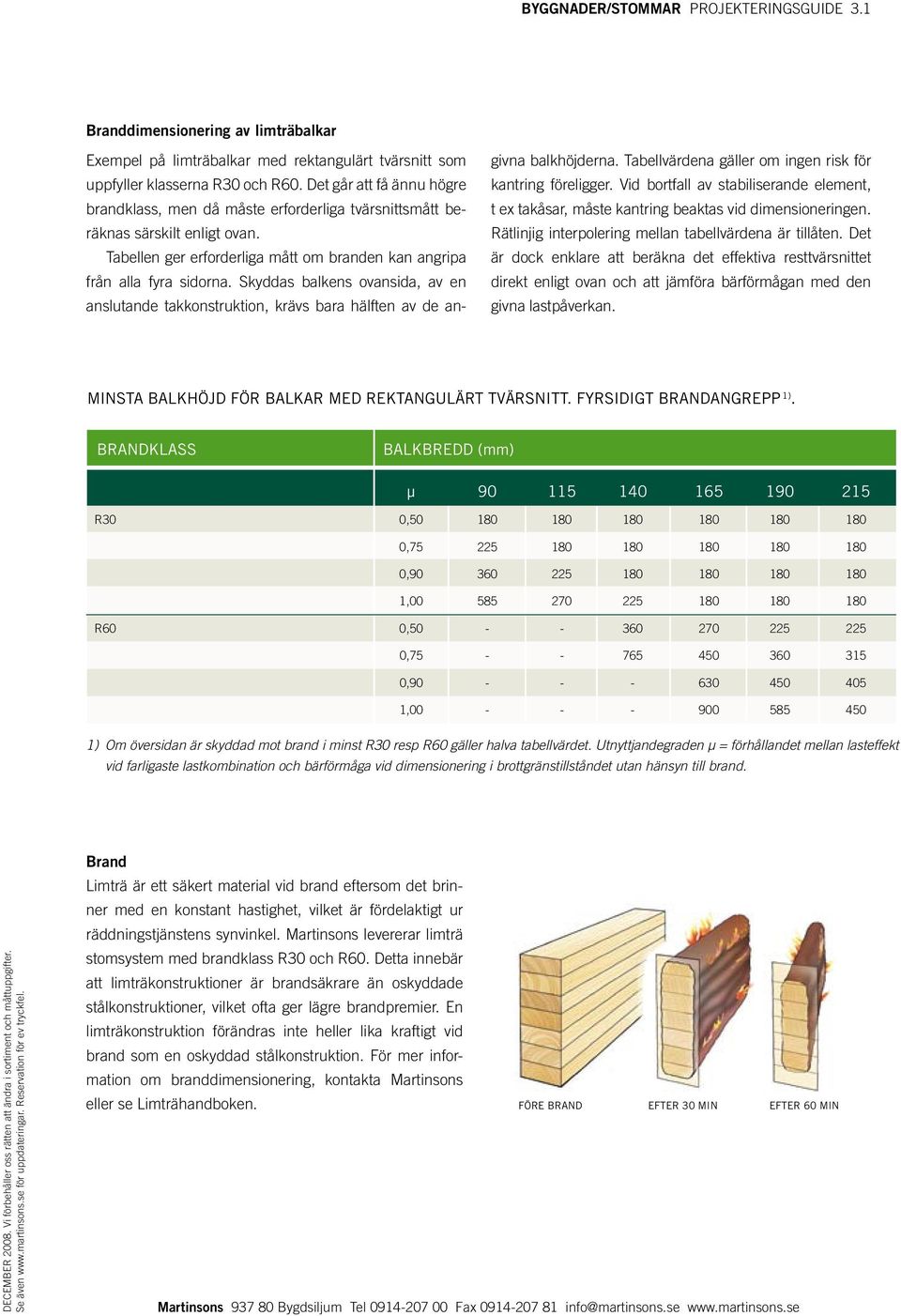

12 BYGGNADER/STOMMAR projekteringsguide 3.1 Branddimensionering av limträbalkar Exempel på limträbalkar med rektangulärt tvärsnitt som uppfyller klasserna R30 och R60. Det går att få ännu högre brandklass, men då måste erforderliga tvärsnittsmått beräknas särskilt enligt ovan. Tabellen ger erforderliga mått om branden kan angripa från alla fyra sidorna. Skyddas balkens ovansida, av en anslutande takkonstruktion, krävs bara hälften av de an- givna balkhöjderna. Tabellvärdena gäller om ingen risk för kantring föreligger. Vid bortfall av stabiliserande element, t ex takåsar, måste kantring beaktas vid dimensioneringen. Rätlinjig interpolering mellan tabellvärdena är tillåten. Det är dock enklare att beräkna det effektiva resttvärsnittet direkt enligt ovan och att jämföra bärförmågan med den givna lastpåverkan. MINSTA BALKHÖJD FÖR BALKAR MED REKTANGULÄRT TVÄRSNITT. FYRSIDIGT BRANDANGREPP 1). BRANDKLASS BALKBREDD (mm) µ R30 0, , , , R60 0, , , , ) Om översidan är skyddad mot brand i minst R30 resp R60 gäller halva tabellvärdet. Utnyttjandegraden µ = förhållandet mellan lasteffekt vid farligaste lastkombination och bärförmåga vid dimensionering i brottgränstillståndet utan hänsyn till brand. Brand Limträ är ett säkert material vid brand eftersom det brinner med en konstant hastighet, vilket är fördelaktigt ur räddningstjänstens synvinkel. Martinsons levererar limträ stomsystem med brandklass R30 och R60. Detta innebär att limträkonstruktioner är brandsäkrare än oskyddade stålkonstruktioner, vilket ofta ger lägre brandpremier. En limträkonstruktion förändras inte heller lika kraftigt vid brand som en oskyddad stålkonstruktion. För mer information om branddimensionering, kontakta Martinsons eller se Limträhandboken. FÖRE BRAND EFTER 30 MIN EFTER 60 MIN

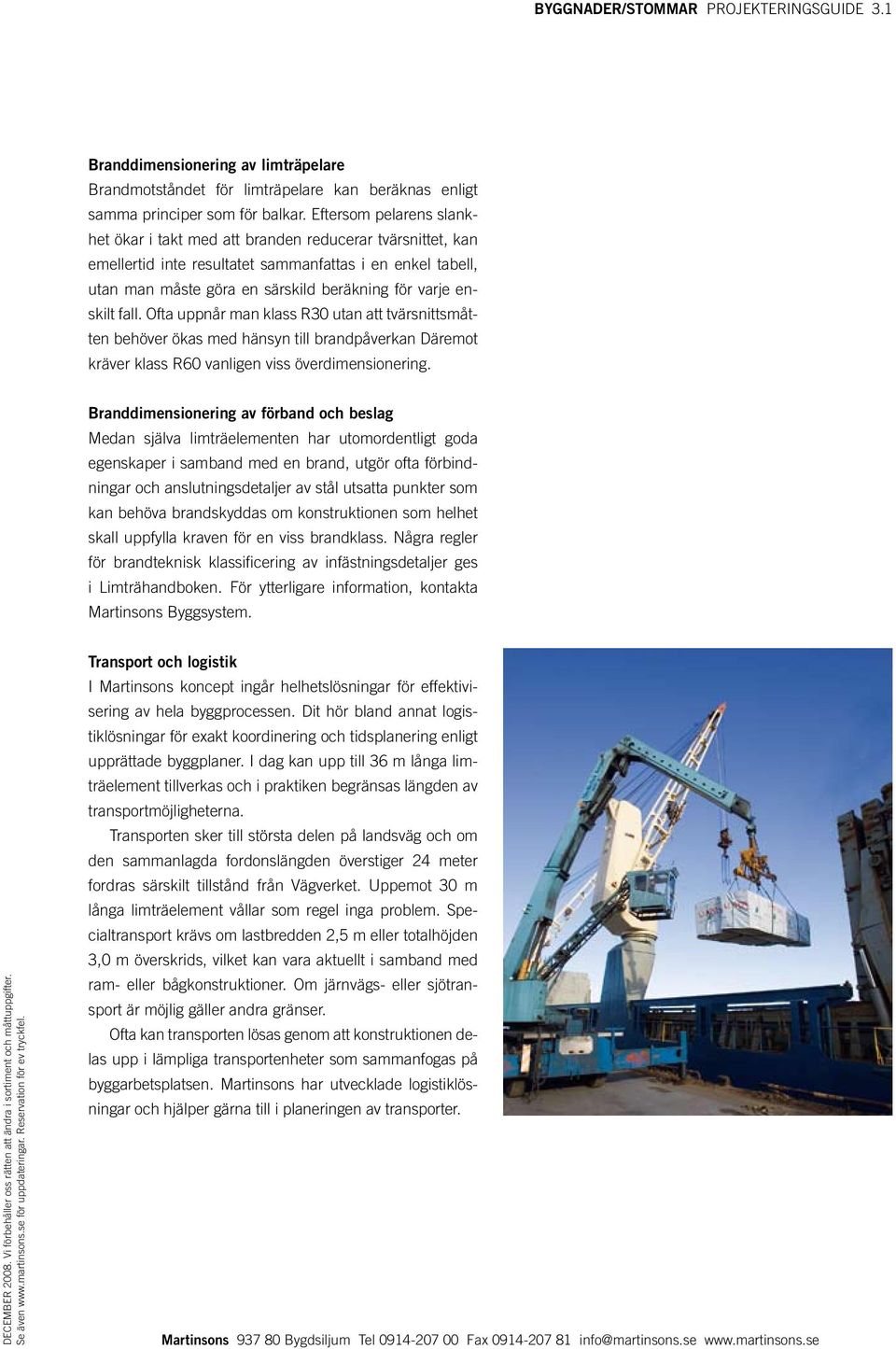

13 BYGGNADER/STOMMAR projekteringsguide 3.1 Branddimensionering av limträpelare Brandmotståndet för limträpelare kan beräknas enligt samma principer som för balkar. Eftersom pelarens slankhet ökar i takt med att branden reducerar tvärsnittet, kan emellertid inte resultatet sammanfattas i en enkel tabell, utan man måste göra en särskild beräkning för varje enskilt fall. Ofta uppnår man klass R30 utan att tvärsnittsmåtten behöver ökas med hänsyn till brandpåverkan Däremot kräver klass R60 vanligen viss överdimensionering. Branddimensionering av förband och beslag Medan själva limträelementen har utomordentligt goda egenskaper i samband med en brand, utgör ofta förbindningar och anslutningsdetaljer av stål utsatta punkter som kan behöva brandskyddas om konstruktionen som helhet skall uppfylla kraven för en viss brandklass. Några regler för brandteknisk klassificering av infästningsdetaljer ges i Limträhandboken. För ytterligare information, kontakta Martinsons Byggsystem. Transport och logistik I Martinsons koncept ingår helhetslösningar för effektivisering av hela byggprocessen. Dit hör bland annat logistiklösningar för exakt koordinering och tidsplanering enligt upprättade byggplaner. I dag kan upp till 36 m långa limträelement tillverkas och i praktiken begränsas längden av transportmöjligheterna. Transporten sker till största delen på landsväg och om den sammanlagda fordonslängden överstiger 24 meter fordras särskilt tillstånd från Vägverket. Uppemot 30 m långa limträelement vållar som regel inga problem. Specialtransport krävs om lastbredden 2,5 m eller totalhöjden 3,0 m överskrids, vilket kan vara aktuellt i samband med ram- eller bågkonstruktioner. Om järnvägs- eller sjötransport är möjlig gäller andra gränser. Ofta kan transporten lösas genom att konstruktionen delas upp i lämpliga transportenheter som sammanfogas på byggarbetsplatsen. Martinsons har utvecklade logistiklösningar och hjälper gärna till i planeringen av transporter.

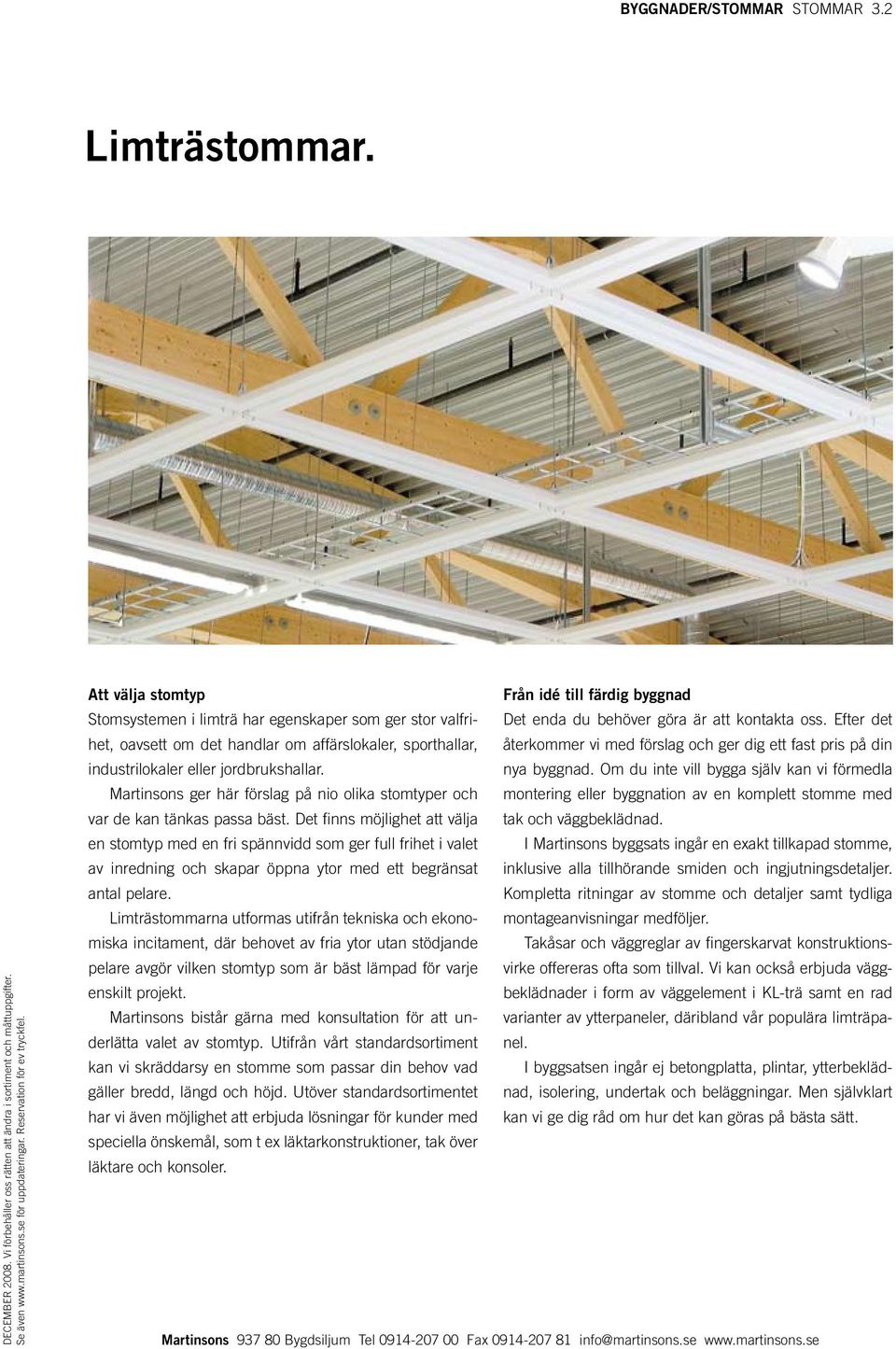

14 BYGGNADER/STOMMAR STOMMAR 3.2 Limträstommar. Att välja stomtyp Från idé till färdig byggnad Stomsystemen i limträ har egenskaper som ger stor valfrihet, Det enda du behöver göra är att kontakta oss. Efter det oavsett om det handlar om affärslokaler, sporthallar, återkommer vi med förslag och ger dig ett fast pris på din industrilokaler eller jordbrukshallar. nya byggnad. Om du inte vill bygga själv kan vi förmedla Martinsons ger här förslag på nio olika stomtyper och montering eller byggnation av en komplett stomme med var de kan tänkas passa bäst. Det finns möjlighet att välja tak och väggbeklädnad. en stomtyp med en fri spännvidd som ger full frihet i vale t I Martinsons byggsats ingår en exakt tillkapad stomme, av inredning och skapar öppna ytor med ett begränsat inklusive alla tillhörande smiden och ingjutningsdetaljer. antal pelare. Kompletta ritningar av stomme och detaljer samt tydliga Limträstommarna utformas utifrån tekniska och ekonomiska montageanvisningar medföljer. incitament, där behovet av fria ytor utan stödjande Takåsar och väggreglar av fingerskarvat konstruktions- pelare avgör vilken stomtyp som är bäst lämpad för varje virke offereras ofta som tillval. Vi kan också erbjuda väggbeklädnader enskilt projekt. i form av väggelement i KL-trä samt en rad Martinsons bistår gärna med konsultation för att underlätta varianter av ytterpaneler, däribland vår populära limträpa- valet av stomtyp. Utifrån vårt standardsortiment nel. kan vi skräddarsy en stomme som passar din behov vad I byggsatsen ingår ej betongplatta, plintar, ytterbeklädnad, gäller bredd, längd och höjd. Utöver standardsortimentet isolering, undertak och beläggningar. Men självklart har vi även möjlighet att erbjuda lösningar för kunder med kan vi ge dig råd om hur det kan göras på bästa sätt. speciella önskemål, som t ex läktarkonstruktioner, tak över läktare och konsoler.

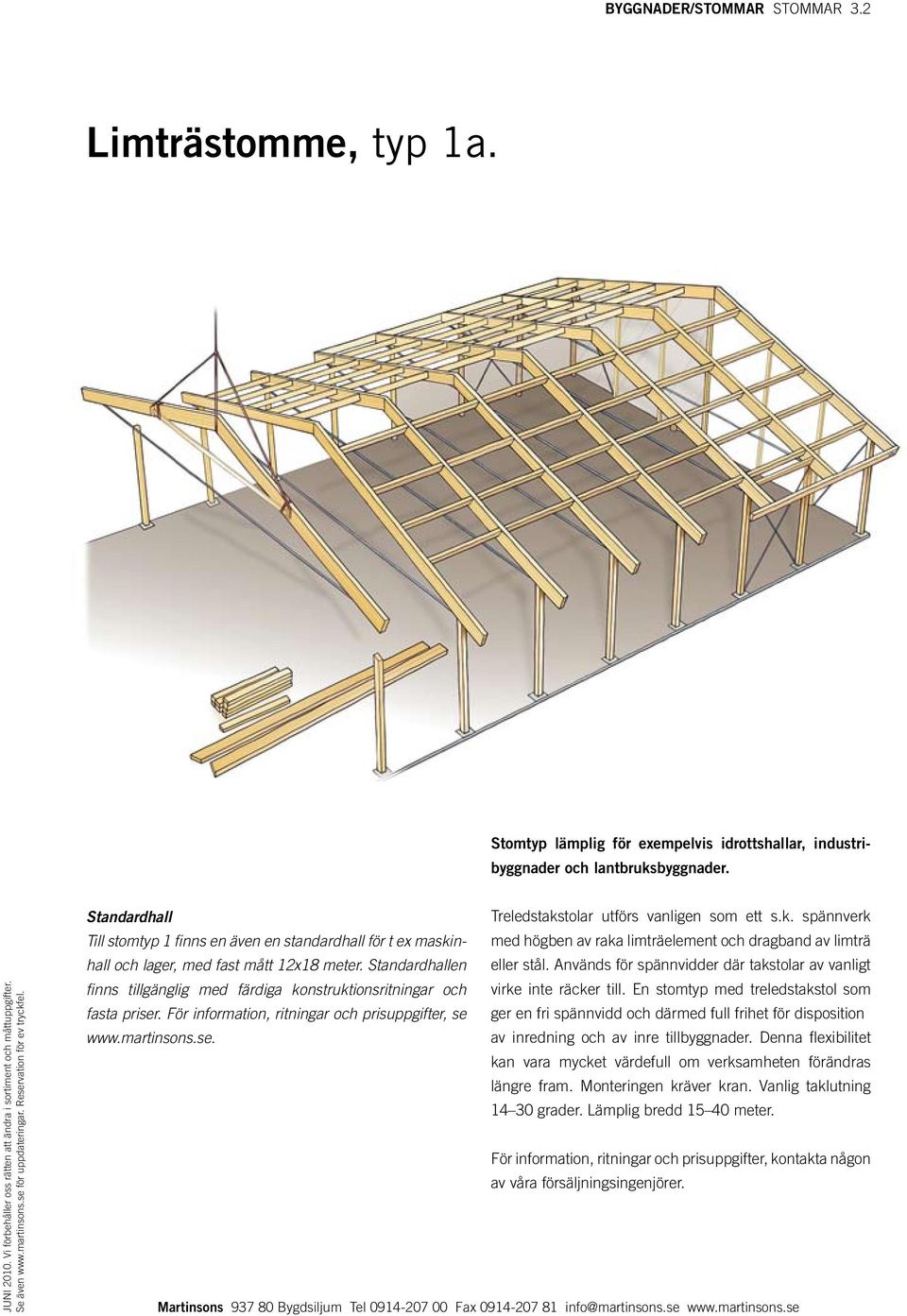

15 BYGGNADER/STOMMAR STOMMAR 3.2 Limträstomme, typ 1a. Stomtyp lämplig för exempelvis idrottshallar, industribyggnader och lantbruksbyggnader. JUNI Vi förbehåller oss rätten att ändra i sortiment och måttuppgifter. Standardhall Treledstakstolar utförs vanligen som ett s.k. spännverk Till stomtyp 1 finns en även en standardhall för t ex maskinhall och lager, med fast mått 12x18 meter. Standard hallen eller stål. Används för spännvidder där takstolar av vanligt med högben av raka limträelement och dragband av limträ finns tillgänglig med färdiga konstruktionsritningar och virke inte räcker till. En stomtyp med treledstakstol som fasta priser. För information, ritningar och prisupp gifter, se ger en fri spännvidd och därmed full frihet för disposition av inredning och av inre tillbyggnader. Denna flexibilitet kan vara mycket värdefull om verksamheten förändras längre fram. Monteringen kräver kran. Vanlig taklutning grader. Lämplig bredd meter. För information, ritningar och prisuppgifter, kontakta någo n av våra försäljningsingenjörer.

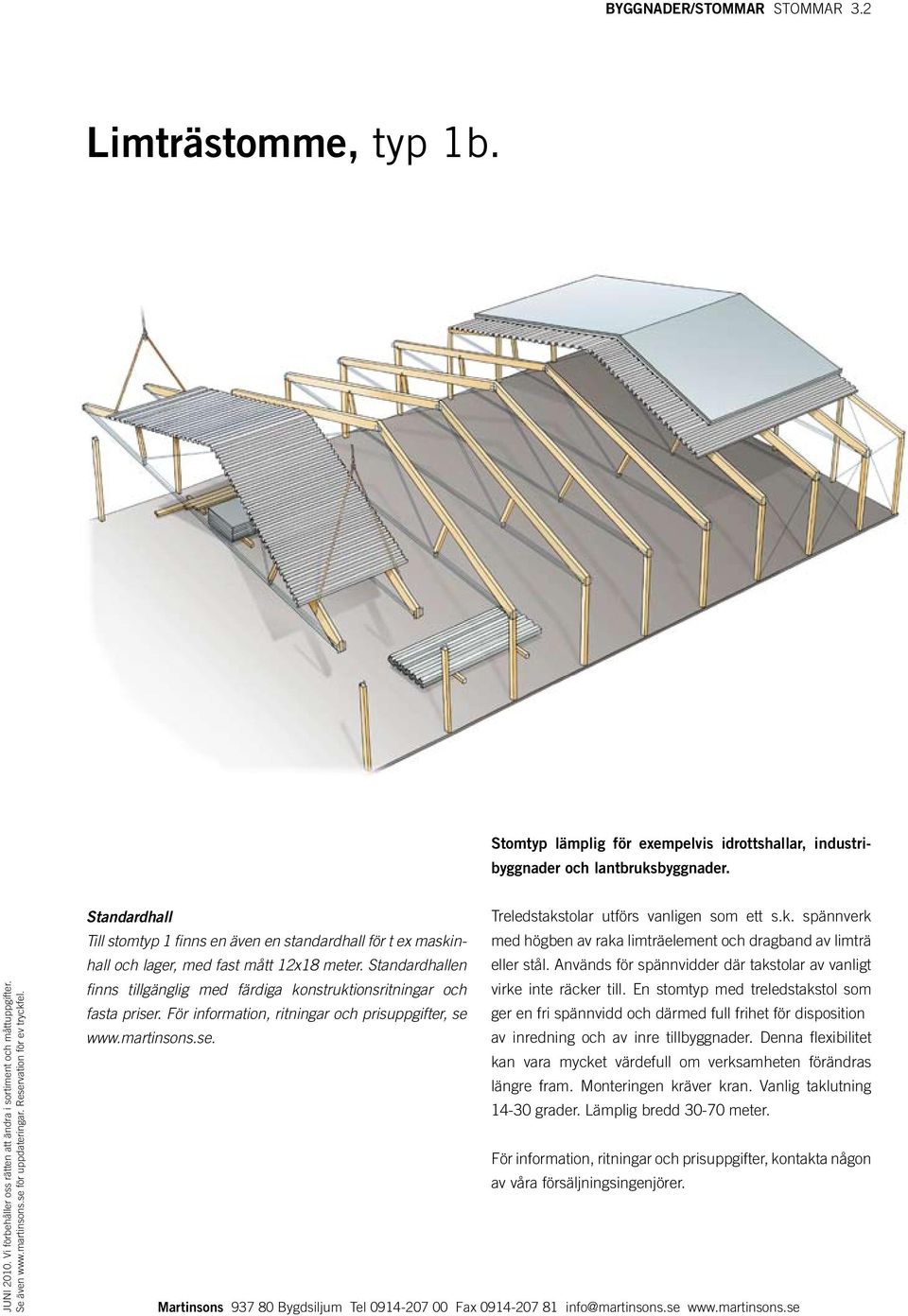

16 BYGGNADER/STOMMAR STOMMAR 3.2 Limträstomme, typ 1b. Stomtyp lämplig för exempelvis idrottshallar, industribyggnader och lantbruksbyggnader. JUNI Vi förbehåller oss rätten att ändra i sortiment och måttuppgifter. Standardhall Treledstakstolar utförs vanligen som ett s.k. spännverk Till stomtyp 1 finns en även en standardhall för t ex maskinhall och lager, med fast mått 12x18 meter. Standard hallen eller stål. Används för spännvidder där takstolar av vanligt med högben av raka limträelement och dragband av limträ finns tillgänglig med färdiga konstruktionsritningar och virke inte räcker till. En stomtyp med treledstakstol som fasta priser. För information, ritningar och prisupp gifter, se ger en fri spännvidd och därmed full frihet för disposition av inredning och av inre tillbyggnader. Denna flexibilitet kan vara mycket värdefull om verksamheten förändras längre fram. Monteringen kräver kran. Vanlig taklutning grader. Lämplig bredd meter. För information, ritningar och prisuppgifter, kontakta någo n av våra försäljningsingenjörer.

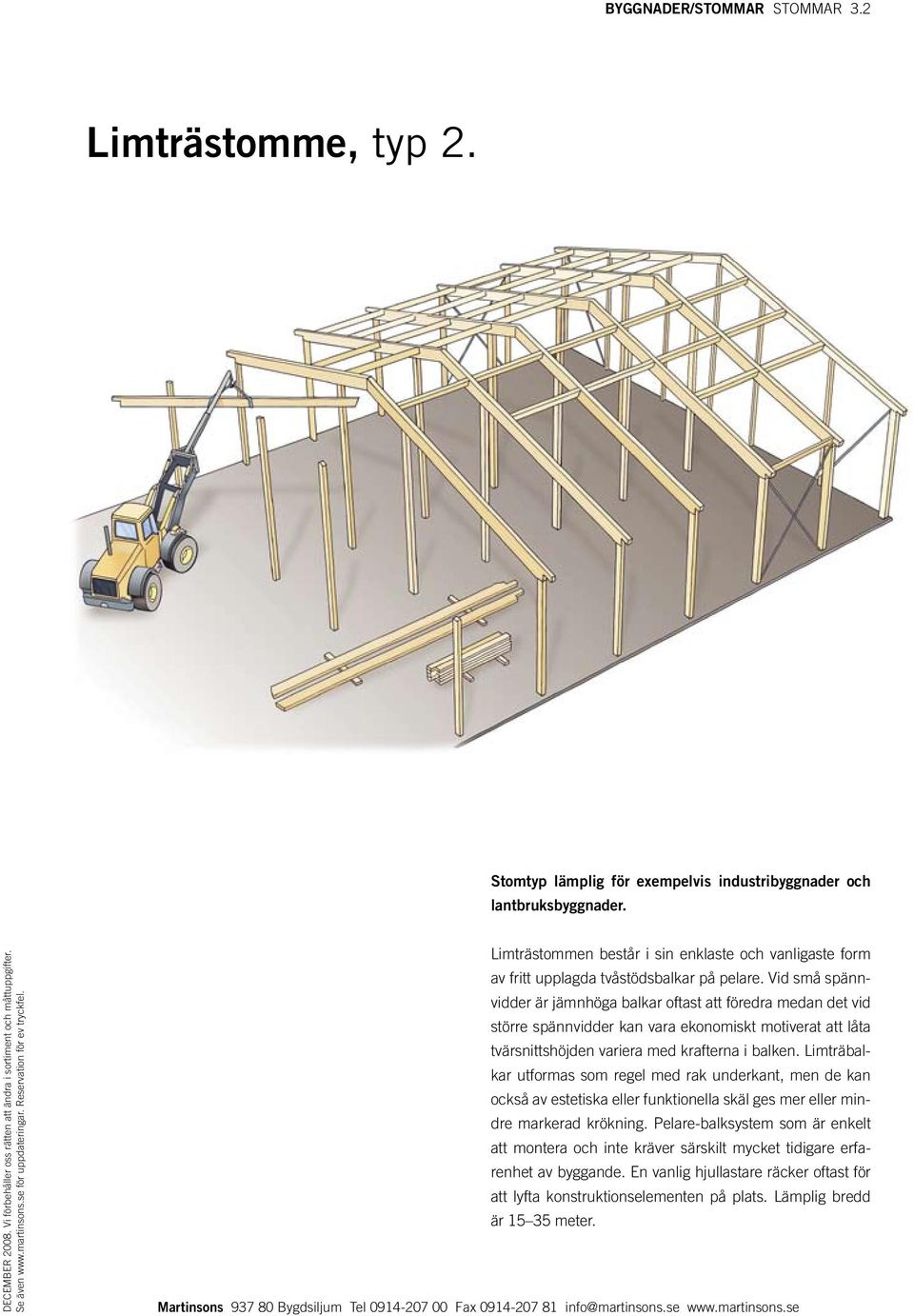

17 BYGGNADER/STOMMAR STOMMAR 3.2 Limträstomme, typ 2. Stomtyp lämplig för exempelvis industribyggnader och lantbruksbyggnader. Limträstommen består i sin enklaste och vanligaste form av fritt upplagda tvåstödsbalkar på pelare. Vid små spännvidder är jämnhöga balkar oftast att föredra medan det vid större spännvidder kan vara ekonomiskt motiverat att låta tvärsnittshöjden variera med krafterna i balken. Limträbalkar utformas som regel med rak underkant, men de kan också av estetiska eller funktionella skäl ges mer eller mindre markerad krökning. Pelare-balksystem som är enkelt att montera och inte kräver särskilt mycket tidigare erfarenhet av byggande. En vanlig hjullastare räcker oftast för att lyfta konstruktionselementen på plats. Lämplig bredd är meter.

18 BYGGNADER/STOMMAR STOMMAR 3.2 Limträstomme, typ 3. Stomtyp lämplig för exempelvis industribyggnader och lantbruksbyggnader. En konstruktion med balk-åssystem som kräver en platsbyggd regelvägg alternativt någon form av elementvägg. Stommontaget är om möjligt ännu enklare än för Typ 2. Konstruktionen är speciellt lämplig för kalla hallar eftersom det är mycket enkelt att bygga en effektiv fuktspärr i taket. Lämplig bredd är meter.

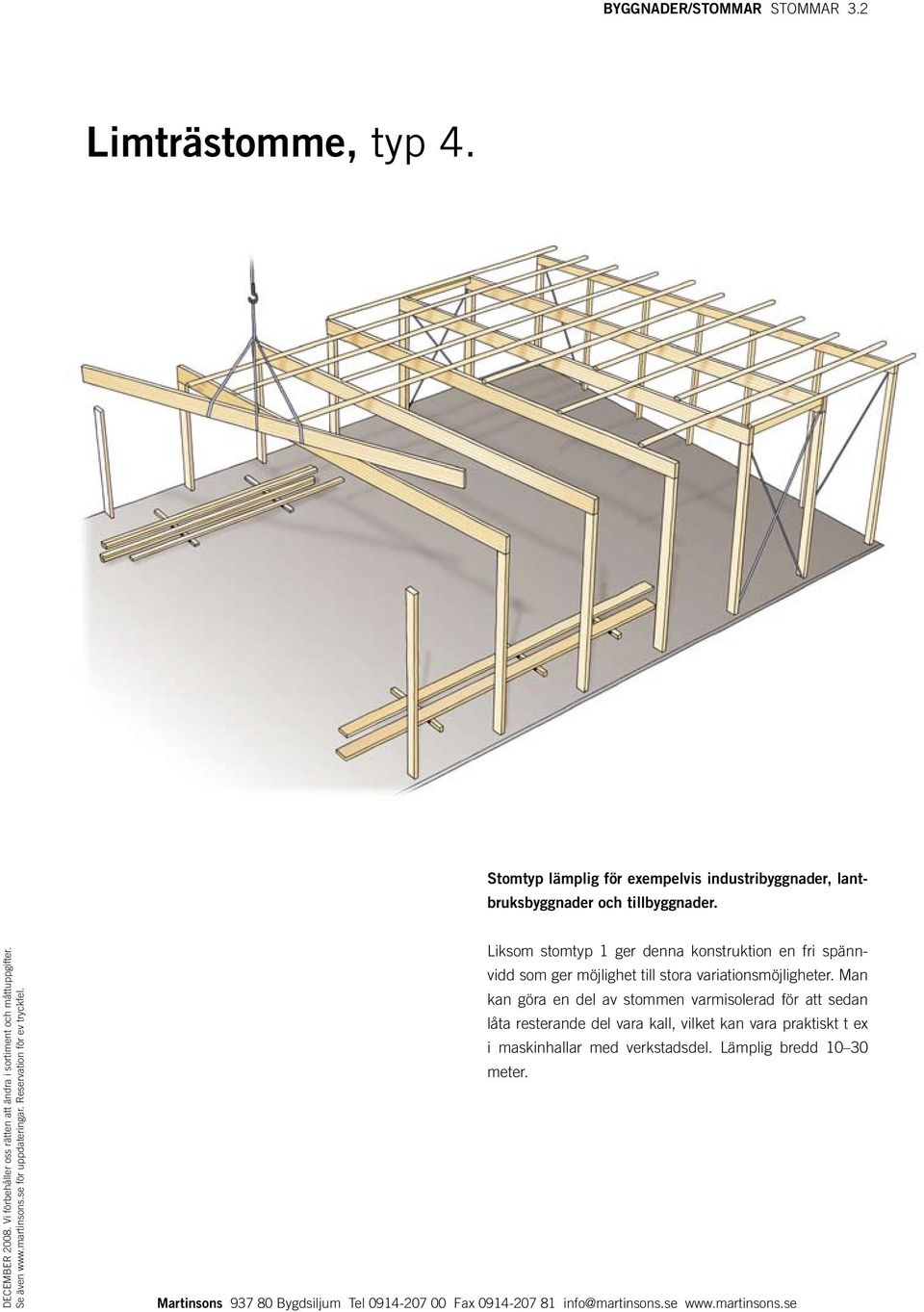

19 BYGGNADER/STOMMAR STOMMAR 3.2 Limträstomme, typ 4. Stomtyp lämplig för exempelvis industribyggnader, lantbruksbyggnader och tillbyggnader. Liksom stomtyp 1 ger denna konstruktion en fri spännvidd som ger möjlighet till stora variationsmöjligheter. Man kan göra en del av stommen varmisolerad för att sedan låta resterande del vara kall, vilket kan vara praktiskt t ex i maskinhallar med verkstadsdel. Lämplig bredd meter.

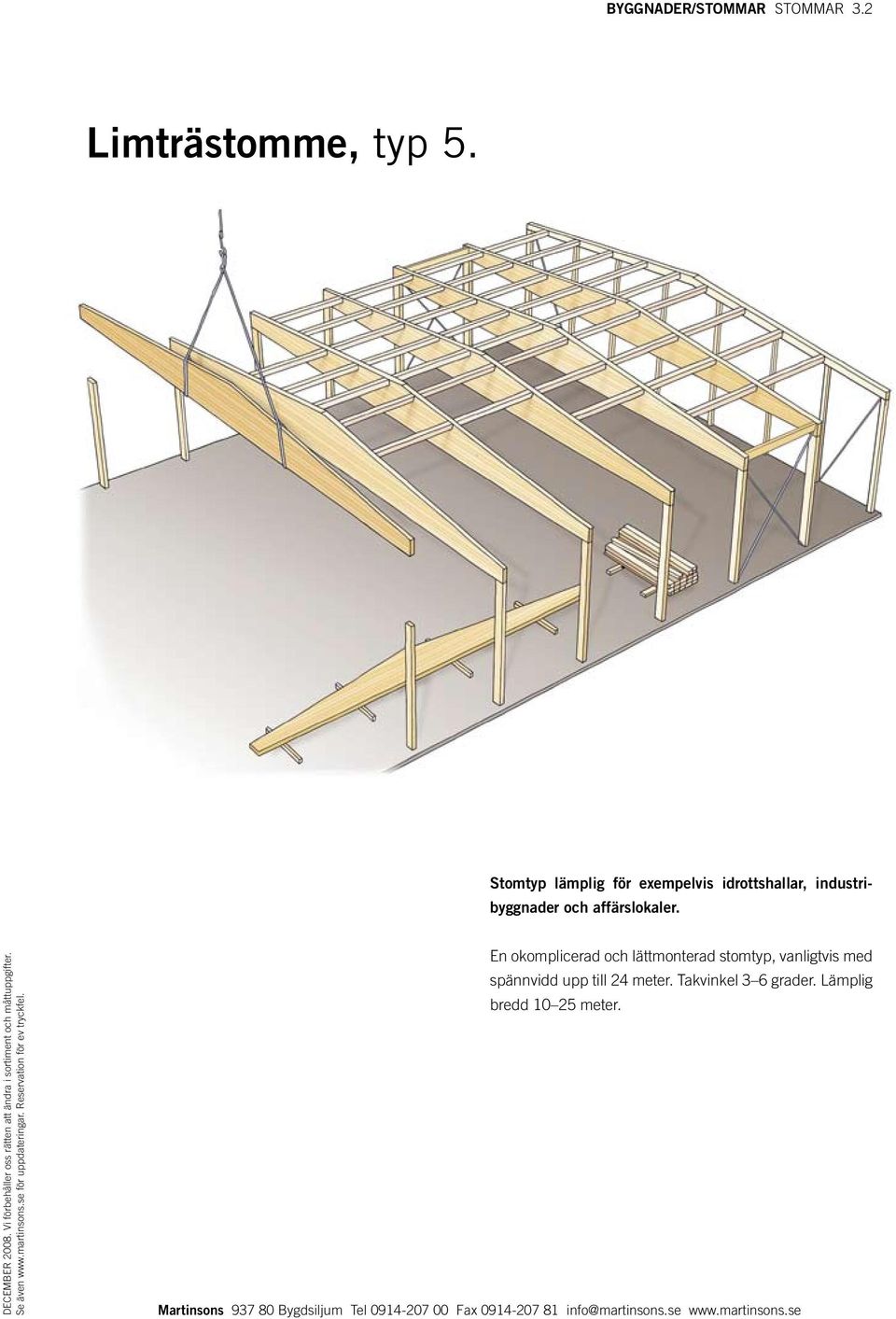

20 BYGGNADER/STOMMAR STOMMAR 3.2 Limträstomme, typ 5. Stomtyp lämplig för exempelvis idrottshallar, industribyggnader och affärslokaler. En okomplicerad och lättmonterad stomtyp, vanligtvis med spännvidd upp till 24 meter. Takvinkel 3 6 grader. Lämplig bredd meter.

21 BYGGNADER/STOMMAR STOMMAR 3.2 Limträstomme, typ 6. Stomtyp lämplig för exempelvis idrottshallar, industribyggnader och affärslokaler. Ett fackverk är ett system av stänger som är förenade i knutpunkter till en bärande konstruktion. Om samtliga stänger ligger i samma plan har man ett plant fackverk, annars ett rymdfackverk. Träfackverk är oftast plana och används normalt som fritt upplagda tvåstödsbalkar. Limträfackverk är en estetiskt tilltalande konstruktion som ger fördelar vid till exempel ventilationsdragning genom takstolen och stor valfrihet för takvinklar. Lämplig bredd meter.

22 BYGGNADER/STOMMAR STOMMAR 3.2 Limträstomme, typ 7. Stomtyp lämplig för exempelvis industribyggnader och affärslokaler. Ett naturligt val när man söker stora bredder upp till 60 meter med få pelare. Lämplig taklutning 3 7 grader. Som alternativ till inhängd sadelbalk i mittsektionen, kan fack verk användas för att t ex underlätta ventilationsdragning.

23 BYGGNADER/STOMMAR STOMMAR 3.2 Limträstomme, typ 8. Stomtyp lämplig för till exempel lagerbyggnader och lantbruksbyggnader. Konstruktionen stabiliseras direkt via ramverkan för vind mot långsida. Lösningen är traditionell och väl beprövad inom lantbruket. Med optimerade dimensioner erhålls en priseffektiv stomme som är relativt lätt att montera. Lämplig bredd meter, med en taklutning på grader.

24 BYGGNADER/STOMMAR STOMMAR 3.2 Limträstomme, typ 9. Stomtyp lämplig för till exempel butiker, affärslokaler elle r mindre ridhus. Med momentstyva ramhörn, som löses via ett smidesbeslag i skarven mellan pelare och balk, blir konstruktionen öppen och fri från både pelare och stag. Med nedfällda åsar mellan ramarna kan man till exempel lägga ett sandwichelement som taklösning. Lämplig bredd meter.
