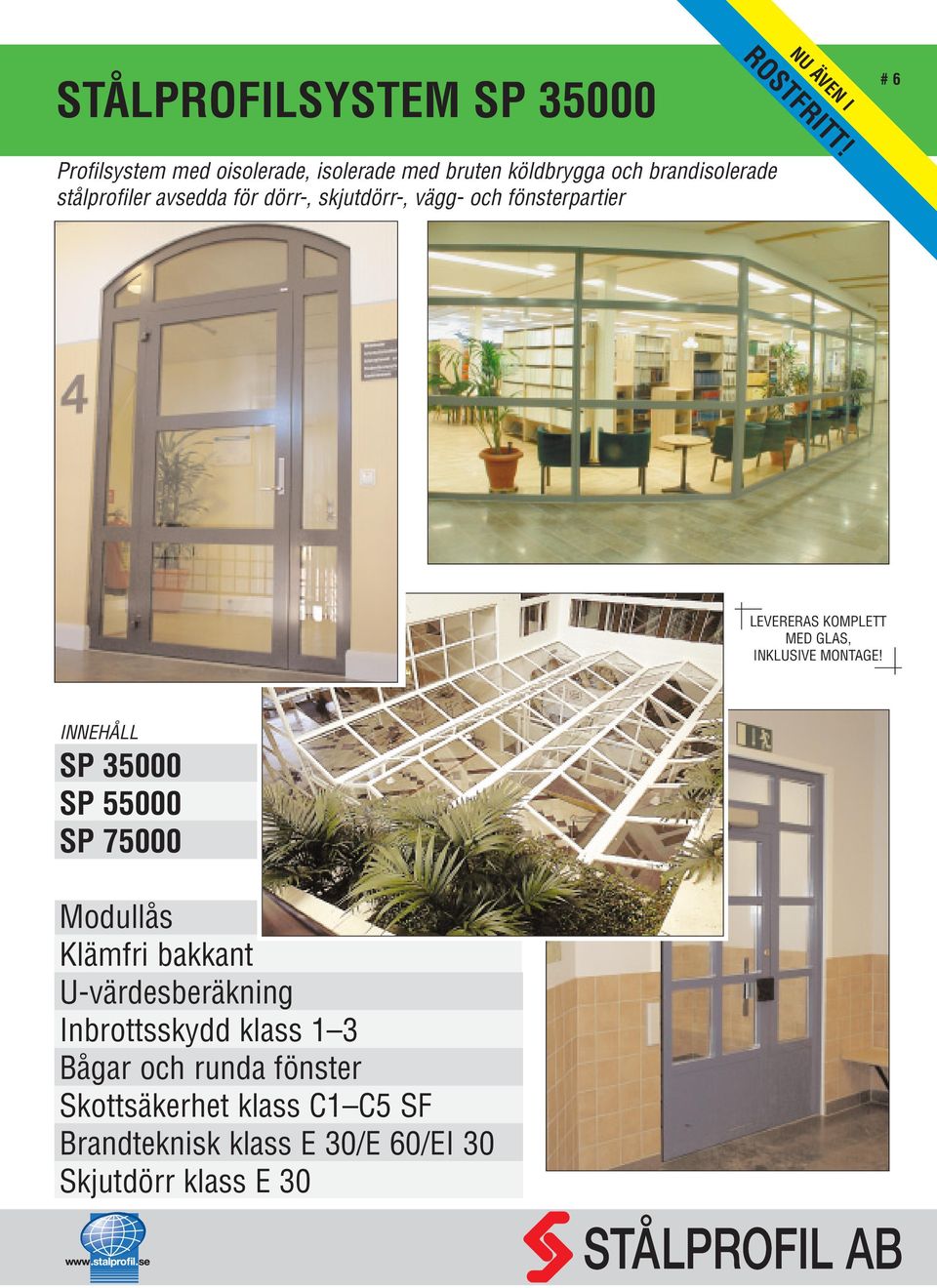

1 STÅLPROFILSYSTEM SP NU ÄVEN I ROSTFRITT! # 6 Profilsystem med oisolerade, isolerade med bruten köldbrygga och brandisolerade stålprofiler avsedda för dörr-, skjutdörr-, vägg- och fönsterpartier LEVERERAS KOMPLETT MED GLAS, INKLUSIVE MONTAGE! INNEHÅLL SP SP SP Modullås Klämfri bakkant U-värdesberäkning Inbrottsskydd klass 1 3 Bågar och runda fönster Skottsäkerhet klass C1 C5 SF Brandteknisk klass E 30/E 60/EI 30 Skjutdörr klass E 30

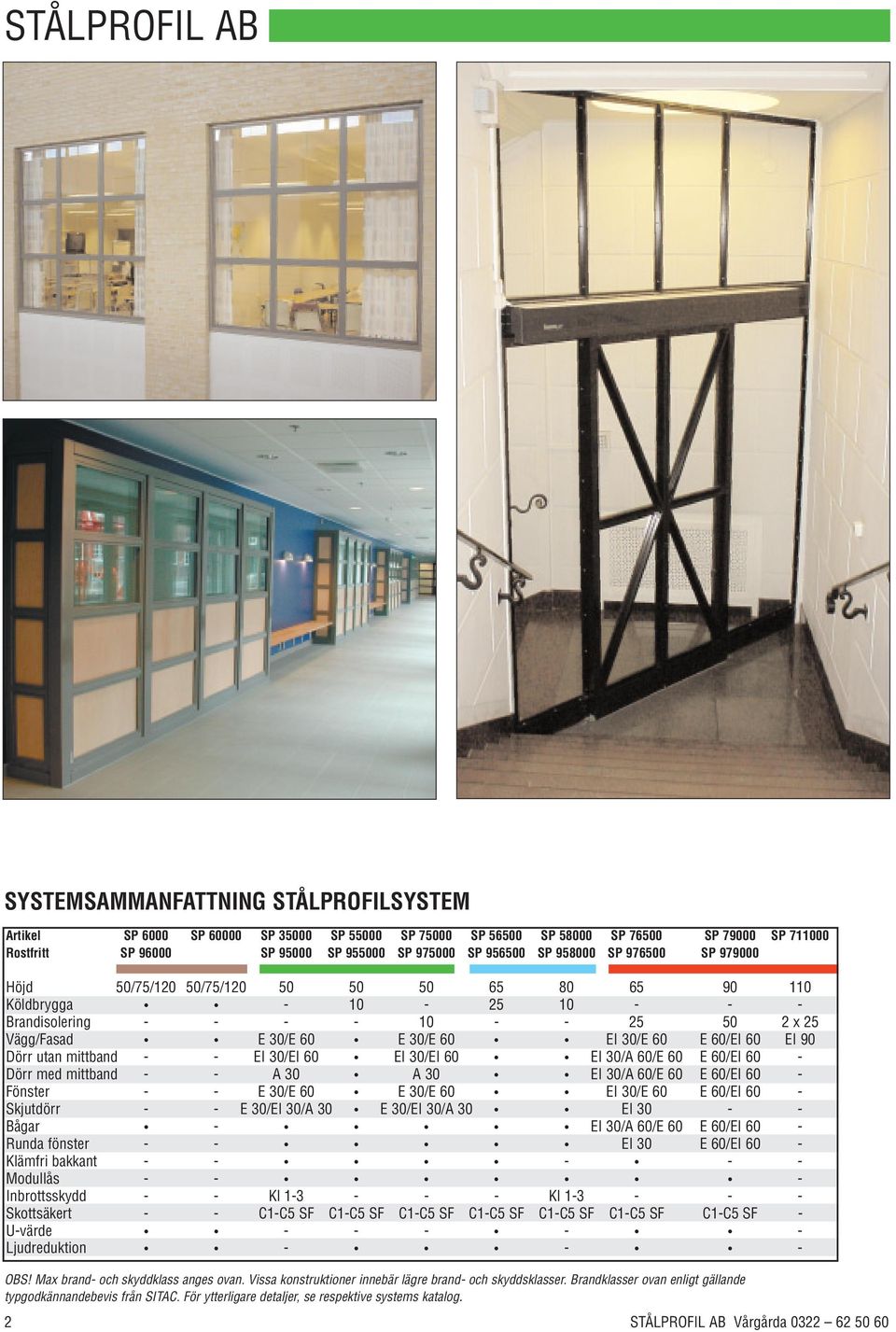

2 STÅLPROFIL AB SYSTEMSAMMANFATTNING STÅLPROFILSYSTEM Artikel SP 6000 SP SP SP SP SP SP SP SP SP Rostfritt SP SP SP SP SP SP SP SP Höjd 50/75/120 50/75/ Köldbrygga Brandisolering x 25 Vägg/Fasad E 30/E 60 E 30/E 60 EI 30/E 60 E 60/EI 60 EI 90 Dörr utan mittband - - EI 30/EI 60 EI 30/EI 60 EI 30/A 60/E 60 E 60/EI 60 - Dörr med mittband - - A 30 A 30 EI 30/A 60/E 60 E 60/EI 60 - Fönster - - E 30/E 60 E 30/E 60 EI 30/E 60 E 60/EI 60 - Skjutdörr - - E 30/EI 30/A 30 E 30/EI 30/A 30 EI Bågar - EI 30/A 60/E 60 E 60/EI 60 - Runda fönster - - EI 30 E 60/EI 60 - Klämfri bakkant Modullås Inbrottsskydd - - Kl Kl Skottsäkert - - C1-C5 SF C1-C5 SF C1-C5 SF C1-C5 SF C1-C5 SF C1-C5 SF C1-C5 SF - U-värde Ljudreduktion OBS! Max brand- och skyddklass anges ovan. Vissa konstruktioner innebär lägre brand- och skyddsklasser. Brandklasser ovan enligt gällande typgodkännandebevis från SITAC. För ytterligare detaljer, se respektive systems katalog. 2 STÅLPROFIL AB Vårgårda

3 STÅLPROFIL AB STÅLPROFILSYSTEM SP Entrépartier Glasade mellanväggar Invändiga dörrar med eller utan sido- och överljus Inbrottskyddande dörrpartier i klasserna 1, 2 och 3 Beskjutningsprover utförda hos SP, Sveriges Provnings- och Forskningsinstitut Glasade dörr-, fönster- och väggpartier i brandteknisk klass E 30/E 60 Glasade skjutdörrspartier med sido- och överljus i brandklass E 30 Glasade dörrpartier utan mittband i brandklass EI 60 Glasade dörrpartier med mittband i brandklass EI 30/A 30 Klämfri bakkant i brandklass E 30/E 60/EI 30/EI 60 Bågar i brandklass E 30/E 60/EI 30/A 30 Runda fönster i brandklass E 30/E 60 Anpassat till BBR99 STÅLPROFIL PÅ INTERNET OCH PÅ CD Du kan läsa de senaste nyheterna från Stålprofil och ladda hem ritningar och profilsnitt i katalogen från internet; Där finner du även katalogen i PDF-format. Du kan även beställa en CD med katalogen, ritningarna och profilsnitten. Ritningarna och profilsnitten finns i DWG för olika versioner av AutoCAD och DXF för andra ritningsprogram. Ritningarna är skapade med lager och insättningspunkter för att underlätta konstruktionsarbetet. CADfilerna kan importeras och enkelt användas i AutoCADs symbolbibliotek. Katalogen och CDn beställer du enklast genom e-post till cd@stalprofil.se eller till fax INNEHÅLL Systemsammanfattning Brandprov och Typgodkännandebevis Profilsystem SP Glasningslister och tillbehör Profilsystem SP Profilsystem SP Klämfri bakkant Infästning och projektering Principritningar Inbrottsskydd Skottsäkerhet Ljudreduktion Modullås och Runda profiler STÅLPROFIL AB Vårgårda

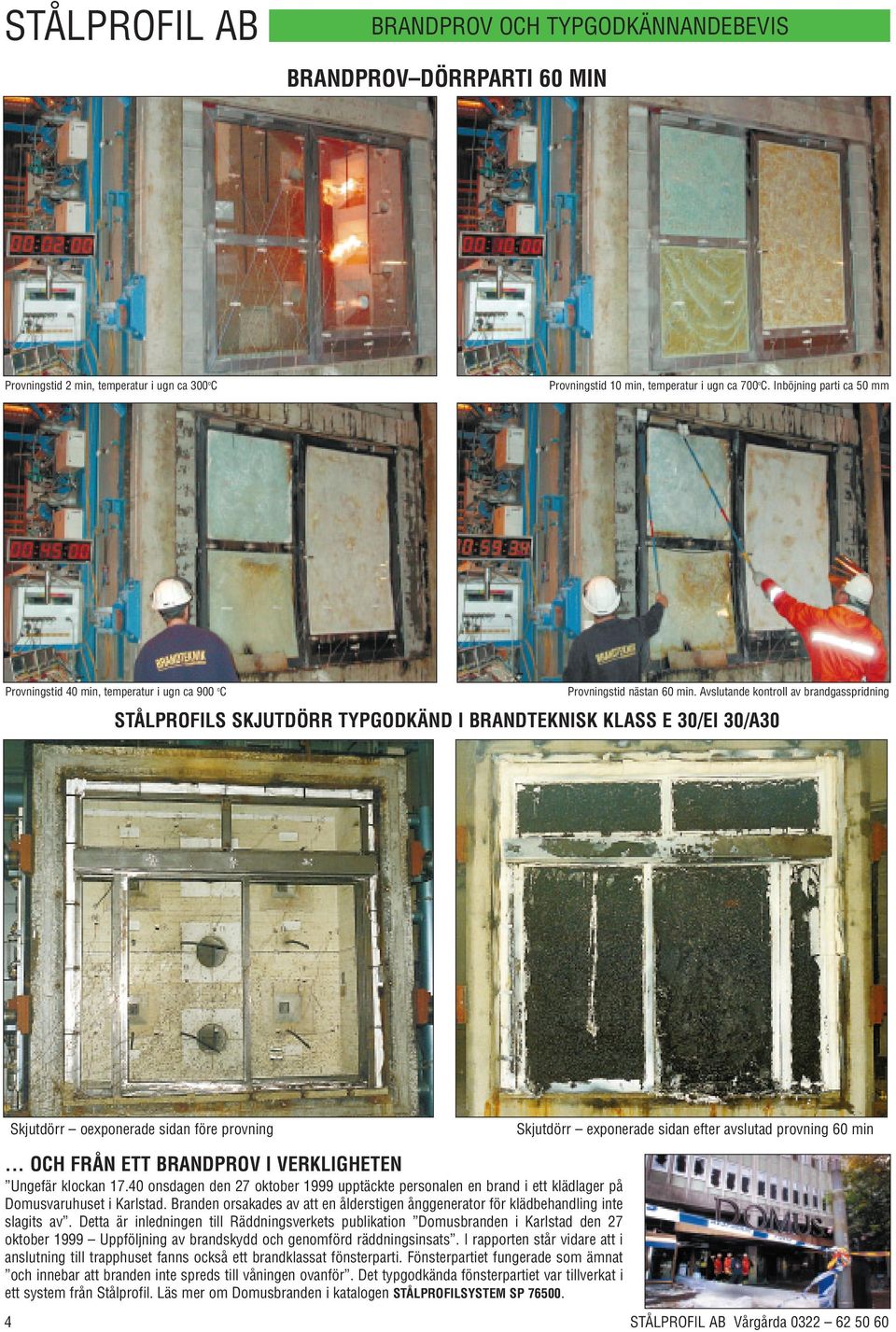

4 STÅLPROFIL AB BRANDPROV OCH TYPGODKÄNNANDEBEVIS BRANDPROV DÖRRPARTI 60 MIN Provningstid 2 min, temperatur i ugn ca 300 o C Provningstid 10 min, temperatur i ugn ca 700 o C. Inböjning parti ca 50 mm Provningstid 40 min, temperatur i ugn ca 900 o C Provningstid nästan 60 min. Avslutande kontroll av brandgasspridning STÅLPROFILS SKJUTDÖRR TYPGODKÄND I BRANDTEKNISK KLASS E 30/EI 30/A30 Skjutdörr oexponerade sidan före provning Skjutdörr exponerade sidan efter avslutad provning 60 min... OCH FRÅN ETT BRANDPROV I VERKLIGHETEN Ungefär klockan onsdagen den 27 oktober 1999 upptäckte personalen en brand i ett klädlager på Domusvaruhuset i Karlstad. Branden orsakades av att en ålderstigen ånggenerator för klädbehandling inte slagits av. Detta är inledningen till Räddningsverkets publikation Domusbranden i Karlstad den 27 oktober 1999 Uppföljning av brandskydd och genomförd räddningsinsats. I rapporten står vidare att i anslutning till trapphuset fanns också ett brandklassat fönsterparti. Fönsterpartiet fungerade som ämnat och innebar att branden inte spreds till våningen ovanför. Det typgodkända fönsterpartiet var tillverkat i ett system från Stålprofil. Läs mer om Domusbranden i katalogen STÅLPROFILSYSTEM SP STÅLPROFIL AB Vårgårda

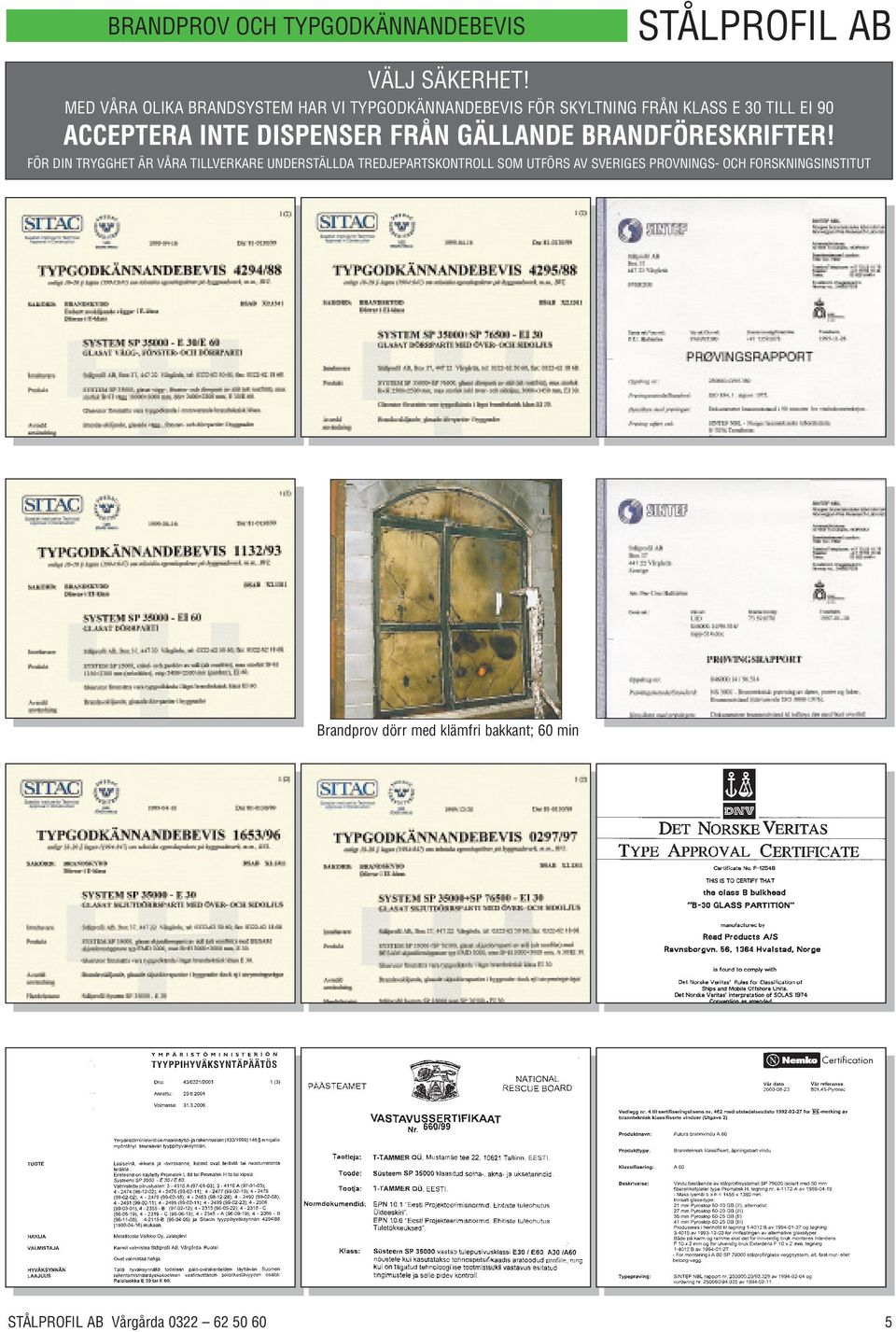

5 BRANDPROV OCH TYPGODKÄNNANDEBEVIS STÅLPROFIL AB VÄLJ SÄKERHET! MED VÅRA OLIKA BRANDSYSTEM HAR VI TYPGODKÄNNANDEBEVIS FÖR SKYLTNING FRÅN KLASS E 30 TILL EI 90 ACCEPTERA INTE DISPENSER FRÅN GÄLLANDE BRANDFÖRESKRIFTER! FÖR DIN TRYGGHET ÄR VÅRA TILLVERKARE UNDERSTÄLLDA TREDJEPARTSKONTROLL SOM UTFÖRS AV SVERIGES PROVNINGS- OCH FORSKNINGSINSTITUT Brandprov dörr med klämfri bakkant; 60 min STÅLPROFIL AB Vårgårda

6 STÅLPROFIL AB BRANDSKYDD Stålprofilsystem SP och SP är godkänt av SITAC, Svenskt Byggodkännande AB, i brandteknisk klass E 30/E 60 för glasade vägg-, fönster- och dörrpartier, i brandteknisk klass E 30 för glasade skjutdörrspartier med över- och sidoljus samt i brandteknisk klass EI 30/A 30 för glasade dörrpartier med mittband, över- och sidoljus tillsammans med profilsystem SP 76500, se katalog STÅLPROFILSYSTEM SP Glasade dörr-, fönster- och väggpartier i brandklass E 30/E 60 Typgodkännandebevis 4294/88 Glasade skjutdörrspartier med sido- och överljus i brandklass E 30 Typgodkännandebevis 1653/96 Glasade dörrpartier utan mittband i brandklass EI 60 Typgodkännandebevis 1132/93 Glasade dörrpartier med mittband i brandklass EI 30/A 30 Typgodkännandebevis 4295/88 Glasade skjutdörrspartier med över- och sidoljus i brandklass EI 30 Typgodkännandebevis 0297/97 (tillsammans med SP 76500) BRANDPROV OCH TYPGODKÄNNANDEBEVIS Vid montering av brandglas skall Typgodkännandebevis med tillhörande monteringsanvisningar följas. Tillverkningskontroll av brandklassade partier skall ske enligt föreskrifter från SITAC. Regelbundna kontroller av våra tillverkare sker av SP, Sveriges Provnings- och Forskningsinstitut. Uppgifter om godkända tillverkare lämnas av Stålprofil. VÄLJ SÄKERHET! MED VÅRA BRANDPROFILSYSTEM HAR VI TYPGODKÄNNANDEBEVIS FÖR SKYLTNING FRÅN BRANDTEKNISK KLASS E 30 TILL EI 90. ACCEPTERA INTE DISPENSER FRÅN GÄLLANDE BRANDFÖRESKRIFTER! 6 STÅLPROFIL AB Vårgårda

7 PROFILSYSTEM SP STÅLPROFIL AB STÅLPROFILSYSTEM SP , SP och SP Glasade dörr-, fönster- och väggpartier i brandklass E 30/E 60 Typgodkännandebevis 4294/88 Glasade skjutdörrspartier med sido- och överljus i brandklass E 30 Typgodkännandebevis 1653/96 Glasade dörrpartier utan mittband i brandklass EI 60 Typgodkännandebevis 1132/93 Glasade dörrpartier med mittband i brandklass EI 30/A 30 Typgodkännandebevis 4295/88 Glasade skjutdörrspartier med över- och sidoljus i brandklass EI 30/A 30 1) Typgodkännandebevis 0297/97 STÅLPROFILSYSTEM SP är oisolerade stålprofiler, SP är stålprofiler med bruten köldbrygga och SP är brandisolerade stålprofiler. Profilsystemen är avsedda för dörr-, skjutdörr-, vägg- och fönsterpartier och partier i kontors- och affärsbyggnader, butikscentra, flygplatser, banker, skolor, sjukhus mm. Profilsystemen är moderna profilsystem som innebär flexibilitet, säkerhet och stabilitet. Systemen ger stora variationsmöjligheter och är typgodkända med bl a klämfri bakkant, runda fönster och bågar. I systemen finns breda profiler anpassade för modullås. De är även provade och godkända med väl tilltagna höjd- och breddmått. Systemen tillgodoser arkitektoniska krav på släta in- och utvändiga ytor av dörr- och mellanväggspartier beroende på profilernas speciella utformning med spåruttag för gummitätning. Stålpartier väljs i allt större utsträckning främst beroende på ökad stabilitet, bra brandskydd och att stålet motstår yttre påverkan bättre än andra material. Stålet har också obegränsade möjligheter vid val av färgsättning och är ett miljövänligt material. Den fördelaktiga prisnivån och att den totala ägarkostnaden blir lägre är naturligtvis också faktorer som bidrar till valet av stål jämfört med andra material. Brandskydd, skottsäkerhet, inbrottsskydd och ljudisolering Systemen kan levereras i skottsäkert utförande enligt beskjutningsprov utförda hos SP, Sveriges Provnings- och Forskningsinstitut. SP kan levereras i inbrottsskyddat utförande i klass 1, 2 och 3. Stålprofilsystem SP och SP är godkänt av Svenskt Byggodkännande AB, SITAC, i flera brandtekniska klasser. Dörr- och väggpartierna utgör brandcellsavgränsningar i t ex korridorer, huvudpassager och trapphus som utgör utrymningsvägar vid brand. Med SP och SP kan man skapa ljusa och trivsamma inomhusmiljöer med stora variationsmöjligheter som uppfyller ställda krav på brandsäkerhet. 1) tillsammans med SP Utformning och montage Profilsystemets speciella utformning innebär förenklat montage och kräver en betydligt mindre tidsåtgång än för konventionella system. Detta leder till högre och jämnare kvalité samt minskade tillverkningskostnader. Svart, rostfritt eller sendzimirförzinkat stål Stålprofilsystemen levereras i obehandlat stål, kvalité SS1312, vilket ger maximal flexibilitet för val av yta. Profilsystemen finns även i rostfritt stål, kvalité 316L, se separat katalog STÅLPROFILSYSTEM SP Det rostfria materialet levereras obehandlat eller borstat. Profilsystemen kan även levereras i sendzimirförzinkat utförande. Sendzimirförzinkning är en form av varmförzinkning där utgångsmaterialet varmdoppas i zinkbadet. Zinkskiktets tjocklek är ca 20 µm, både in- och utvändigt, vilket ger ca 275 g/m 2. Med de förbehandlingsoch lackeringsprocesser som finns är korrosion inte något problem. Vi rekommenderar sandblästring, sprutförzinkning, grundmålning och våtlackering eller pulverlackering. Det sendzimirförzinkade materialet kan avfettas och därefter pulverlackeras. Kostnadseffektiv lösning med hög kvalité Glasningslisterna till systemen levereras som standard i sendzimirförzinkat material. Listerna kan även levereras i rostfritt utförande. Glasningslisterna är utformade på samma sätt till samtliga våra system för att öka flexibiliteten, förenkla tillverkningen samt minska kostnaderna. För att minimera spill och på så sätt ytterligare minska tillverkningskostnader levereras profilerna i lagerlängden 6,6 meter samt glasningslisterna i lagerlängden 6,0 m. Tillverkning och montering sker av certifierade tillverkare. Kontroller av våra tillverkare sker av SP, Sveriges Provnings- och Forskningsinstitut, i Borås. STÅLPROFIL AB Vårgårda

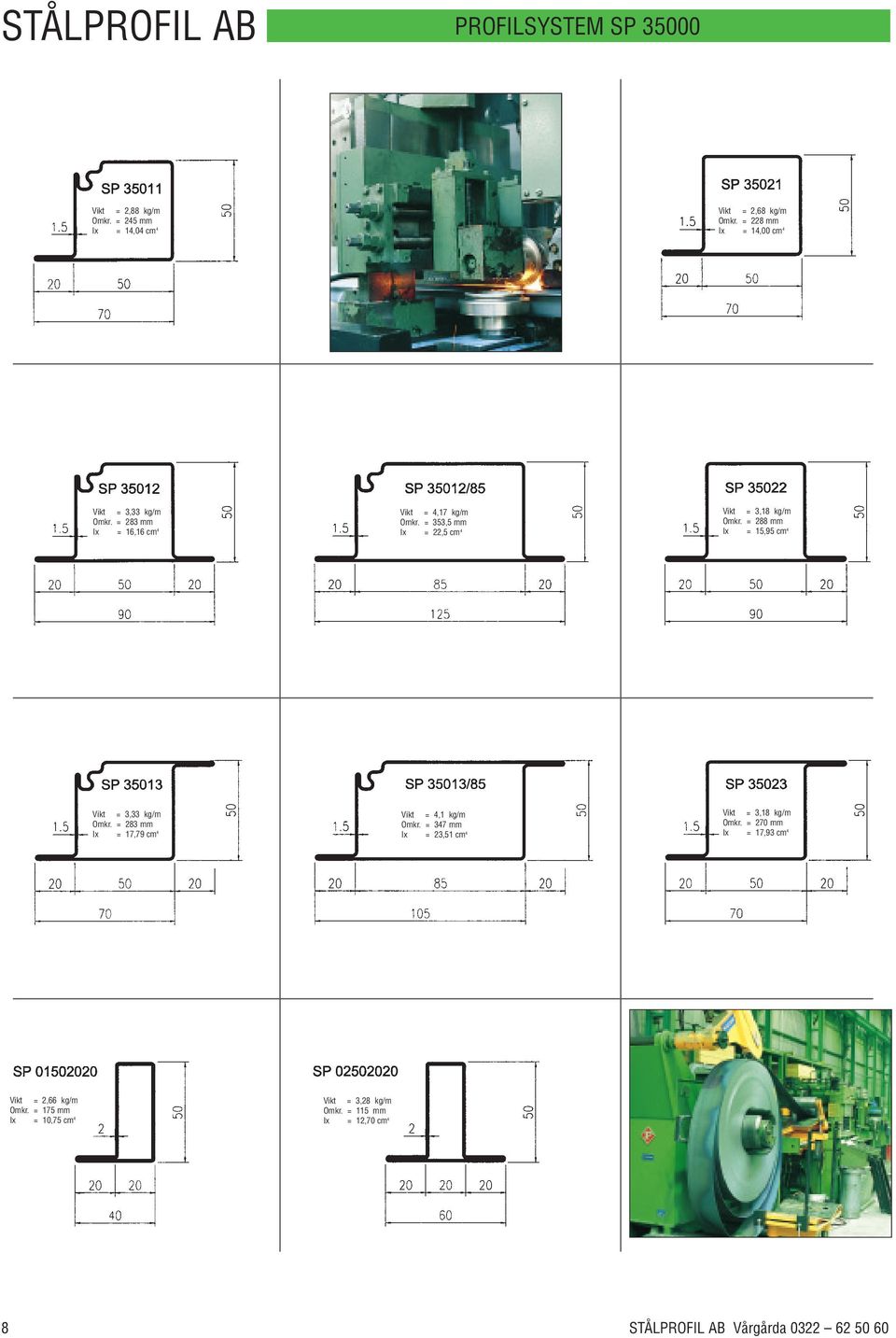

8 STÅLPROFIL AB PROFILSYSTEM SP Vikt = 2,88 kg/m Omkr. = 245 mm Ix = 14,04 cm 4 Vikt = 2,68 kg/m Omkr. = 228 mm Ix = 14,00 cm 4 Vikt = 3,33 kg/m Omkr. = 283 mm Ix = 16,16 cm 4 Vikt = 4,17 kg/m Omkr. = 353,5 mm Ix = 22,5 cm 4 Vikt = 3,18 kg/m Omkr. = 288 mm Ix = 15,95 cm 4 Vikt = 3,33 kg/m Omkr. = 283 mm Ix = 17,79 cm 4 Vikt = 4,1 kg/m Omkr. = 347 mm Ix = 23,51 cm 4 Vikt = 3,18 kg/m Omkr. = 270 mm Ix = 17,93 cm 4 Vikt = 2,66 kg/m Omkr. = 175 mm Ix = 10,75 cm 4 Vikt = 3,28 kg/m Omkr. = 115 mm Ix = 12,70 cm 4 8 STÅLPROFIL AB Vårgårda

9 GLASNINGSLISTER OCH TILLBEHÖR STÅLPROFIL AB , , , ,25 13 Glasningslist SP Glasningslist SP Glasningslist SP Glasningslist SP , , , ,25 3,5 7,5 Glasningslist SP Glasningslist SP Glasningslist SP Glasningslist SP , ,5 20 2,5 20 1,25 7,5 7,5 Glasningslist SP Glasningslist SP Glasningslist SP Glasningslist SP Gummitätning SP L=100 m Brandklassat material Gummitätning släplist SP L=1400 mm Brandklassat material Gummitätning klämfri bakkant SP L=2500 mm Brandklassat material Inbrottsbalk SP L=2500 mm Listskruv SP 40012/500 st Listskruv SP 40020/500 st Fjäderbleck SP Fjäderbleck SP STÅLPROFIL AB Vårgårda

10 STÅLPROFIL AB PROFILSYSTEM SP STÅLPROFIL AB Vårgårda

11 PROFILSYSTEM SP STÅLPROFIL AB STÅLPROFIL AB Vårgårda

12 STÅLPROFIL AB PROFILSYSTEM SP STÅLPROFIL AB Vårgårda

13 PROFILSYSTEM SP STÅLPROFIL AB STÅLPROFIL AB Vårgårda

14 STÅLPROFIL AB PROFILSYSTEM SP & MITTBAND FÖR DÖRRAR I BRANDKLASS A 30 TILLBEHÖR SKJUTDÖRR BRANDKLASS E 30/A 30/EI 30 FRITT ÖPPNINGSMÅTT ENKELDÖRR 2 SP SP Längd 4,4 m Längd 2,3 m Längd 2,5 m SP SP STÅLPROFIL AB Vårgårda

15 KLÄMFRI BAKKANT STÅLPROFIL AB KLÄMFRI BAKKANT KLÄMFRI BAKKANT ANVÄNDS TILL OISOLERADE OCH ISOLERADE PROFILER UPP TILL BRANDKLASS E 60/EI 60. UNDVIK KLÄMSKADOR! SP är Mönsterskyddad SE TILL ATT DINA DÖRRPARTIER INNEHÅLLER STÅLPROFILS MÖNSTERSKYDDADE KLÄMFRIA BAKKANT! STÅLPROFIL AB Vårgårda

16 STÅLPROFIL AB PROFILSYSTEM SP & SP INFÄSTNING AV BRANDSKYDDANDE PARTIER SIDOR Principförslag för infästning av partiets sidor i brandteknisk klass E 30/E 60/A 30/EI 30/EI 60 Max C/C 600 mm om inget annat anges Plåtbeslag eller Brandfogmassa får valfritt varieras INFÄSTNING AV BRANDSKYDDANDE PARTIER - OVANKANT Partiets ovankant skall alltid infästas typ Rörlig Infästning Utförlig information finns under Typgodkännandebevis för respektive brandklass 16 STÅLPROFIL AB Vårgårda

17 PROFILSYSTEM SP RÅD VID PROJEKTERING BRANDKLASSADE PARTIER Begär alltid att få Typgodkännandebevis med tillhörande handlingar så att partierna kan utformas enligt vad som är typgodkänt Kontrollera vad Typgodkännandet tillåter Vi har Typgodkännandebevis brandklass E 30 - EI 90 Vilka maxmått är tillåtet i brandklassen? Maxmått är systembundet och kan variera mellan olika brandklasser Vi har t ex dörr i E 30/EI x2645 mm BxH och fasta partier max 3450 mm H Kontrollera valda låsfunktioner. Är det modullås eller smalprofilslås, vilken typ av elslutbleck, dörrstängare och automatiska dörröppnare? Vad är provat och typgodkänt? Gör alltid en kontroll av funktioner och kombinationer STÅLPROFIL AB TILLÄMPNINGAR NÄR DÖRRAR OD I A 30 KLASS FÅR ANVÄNDAS SOM ALTERNATIV TILL DÖRRAR OD I EI 30 KLASS Utdrag ur BBR BFS 1993:57 med ändringar tom BFS 1998:38 BRANDTEKNISK KLASS PÅ DÖRRAR Dörrar o.d. av obrännbart material som uppfyller krav på isolering i grupp 2 (tidigare A-klass) och integritet (täthet) enligt Boverkets allmänna råd Riktlinjer för typgodkännande Brandskydd (1993:2) eller motsvarande äldre regler, får dock användas som alternativ till dörrar od i klass EI för följande tillämpningar: a) Mellan trapphus och - källare eller vind, - brand- eller luftsluss samt - butiks-, förråds-, lager- eller industrilokal. b) Mellan hisschakt som utgör egen brandcell och luftsluss eller korridor. c) Mellan kulvert och vårdbyggnad. d) I brandvägg. e) Som lägenhetsdörr. Är glaset godkänt att monteras i systemet och vilka storlekar är tillåtna? Spröjsa av så att inte glasets maxmått överskrids Skjutdörr av typgodkänt utförande Får ej användas i utrymningsväg Skjutdörrsautomatik enligt Typgodkännandebevis Utdrag ur Stålprofils Typgodkännandebevis (allmän föreskrift samtliga profilsystem) FÖR SPEL MELLAN UNDERKANT DÖRR OCH GOLV Dörr kan utföras utan tröskel med en springa vid dörrens underkant av max 10 mm, dörrar kan i detta fall förses med valfri typ av borstlist, automattröskel eller släplist, gäller även typ Findin Total. Karm och dörrblad kan alternativt förses med plåtbeklädnad från golvet och 0,5 m uppåt, förutsatt att den är fastsatt på sådant sätt att det inte snabbt lossnar vid brandpåverkan. Dörrar som vetter mot trapphus får inte förses med en springa i dörrens underkant. Dörrar i klass EI 30 och E 30 kan utföras med tröskel, släplist SP eller automattröskel av brännbart eller obrännbart material; plast, gummi eller dylikt under förutsättning att full tätning uppnås. Avståndet mellan dörrbladets underkant och golv utan tröskel får ej överstiga 18 mm såvida inte provning visar annat. Dörrar i klass EI 60 och E 60 får ha en springa av max 10 mm och i detta fall får släplist SP användas under förutsättning att full tätning uppnås. Alternativa utförande för spel mellan underkant dörr och golv: 1) Inget 2) Släplist SP ) Tröskel 4) Borstlist STÅLPROFIL AB Vårgårda

18 STÅLPROFIL AB SP DÖRR-, VÄGG-, OCH FÖNSTERPARTI E 30 & E 60* DENNA RITNING AVSER SP DÖRR-, VÄGG-, OCH FÖNSTERPARTI E 30 * FÖR MAXMÅTT E 60 Se ritning B på CD eller Fasta partier BxH 3000 x mm Dubbeldörr BxH 2400 x 2300 mm Enkeldörr BxH 1485 x 2300 mm 18 STÅLPROFIL AB Vårgårda

19 SP DÖRR-, VÄGG-, OCH FÖNSTERPARTI E 30 & E 60* STÅLPROFIL AB STÅLPROFIL AB Vårgårda

20 STÅLPROFIL AB SP SKJUTDÖRR E 30 Skjutdörrautomatik typ Besam EMD 3000 eller Besam Unislide 20 STÅLPROFIL AB Vårgårda

21 SP SKJUTDÖRR E 30 STÅLPROFIL AB STÅLPROFIL AB Vårgårda

22 STÅLPROFIL AB SP A 30/EI 30 och SP MED OVAN & SIDOLJUS EI STÅLPROFIL AB Vårgårda

23 SP A 30/EI 30 och SP MED OVAN & SIDOLJUS EI 30 STÅLPROFIL AB STÅLPROFIL AB Vårgårda

24 STÅLPROFIL AB INBROTTSSKYDD 24 STÅLPROFIL AB Vårgårda

25 INBROTTSSKYDD STÅLPROFILS PROFILSYSTEM I INBROTTSSKYDDAT UTFÖRANDE SP kan levereras som glasade inbrottskyddande dörrpartier i klass 1, 2 och 3. Inbrottsskyddande dörrpartier i SP uppfyller kraven enligt SS , rapport 96B A, B och C samt utlåtande 97B från Sveriges Provnings- och Forskningsinstitut. STÅLPROFIL AB TABELL 1: Provningstid och klass Klass Maxtid [sek] Provrapport Statens Provnings- och Forskningsinstitut har på uppdrag av Stålprofil AB, Vårgårda, genomfört prover på ståldörrspartier med avseende på inbrottsskydd. Provning genomfördes enligt klass 1, 2 och 3 i SS utgåva 1 Dörrar Inbrottsskydd Klassindelning, krav och provning. Dörrpartier var tillverkade i profilsystem SP med förstärkningar, se ritning sid Statiska belastningar genomfördes enligt SS-ISO 8296 och samtliga deformationer blev mindre eller avsevärt mindre än kravet. Vid angrepp med handverktyg fanns samtliga verktyg tillhands för respektive klass. Angrepp utfördes mot lås med förstärkningar och angreppen avbröts vid maxtiden för respektive klass, se tabell 1, och då var låset ej öppnat eller frilagt. Angrepp mot slutbleck utfördes och angreppen avbröts vid maxtiden för respektive klass och då var slutblecket ej forcerat. Angrepp utfördes mot dörrblad för att försöka åstadkomma ett normhål. Angreppet avbröts vid maxtiden för respektive klass och normhål var då ej upptaget i dörrbladet. Angrepp utfördes mot gångjärnssidan som var försedd med tre gångjärn samt tre bakkantssäkringar. Angreppet avbröts vid maxtiden för respektive klass och gångjärnssidan var då ej forcerad. Sammanfattning Statiska belastningar genomfördes enligt klass 1, 2 och 3 med de uppmätta deformationerna som uppfyller aktuella krav för de respektive klasserna. Manuella angrepp med handverktyg utfördes mot lås, slutbleck och mot gångjärnssida. Prov utfördes även med försök att åstadkomma ett hål i dörrbladet. Vid samtliga manuella angrepp uppmättes angreppstiden till mer än 180 sek för klass 1 samt mer än 600 sek för klass 2 och 3 enligt kravet för dessa klasser. INBROTTSSKYDDANDE DÖRR jmf SKYDDSKLASSAD DÖRR Inbrottsskyddande dörr provas enligt SS där dörrens delar som påverkar motstånd mot inbrott provas. Varje del provas under föreskrivet tidsförlopp, t ex klass 3 där gångjärn provas i 10 min, lås och slutbleck provas i 10 min samt glas provas i 10 min. Dörrar som klarar provningen uppfyller kraven enligt standarden. Riktlinjen från Svenska Stöldskyddsföreningen som ansvarar för SSF 200:3 reglementet är att dörrar som uppfyller kraven enligt SS alltid skall användas som första alternativ. Därför bör man redan vid projekteringens början anpassa dörren enligt SS samt kontrollera att ingående glasrutor uppfyller provningsstandarden för inbrottsskyddande dörrar. I de fall där standarden inte kan följas är det försäkringsbolaget som är rådgivande för hur inbrottsskyddet skall utföras. STÅLPROFIL AB Vårgårda

26 STÅLPROFIL AB SP INBROTTSSKYDDANDE DÖRR KLASS 3 26 STÅLPROFIL AB Vårgårda

27 SP INBROTTSSKYDDANDE DÖRR KLASS 3 STÅLPROFIL AB STÅLPROFIL AB Vårgårda

28 STÅLPROFIL AB BESKJUTNINGSPROV AV STÅLPROFILER Mätningsprotokoll REV Byggnadsteknik Sveriges Provnings- och Forskningsinstitut Borås SP SKOTTSÄKERHET 1 Inledning På uppdrag av Stålprofil AB har en beskjutningsprovning på stålprofiler utförts i mars och april 1993 med SP rapportnummer 92B Beskjutningsproven har genomförts på skjutfältet i Uddevalla. 2 Omfattning och utförande De olika profiltyperna benämns 350xx, 565xx, 765xx samt 900xx (rostfritt material). Förstärkningar av respektive profiltyp framgår av tabell 1. Profilerna finns beskrivna i bilaga till SP rapportnummer 92B Tabell 1 Profiltyper med förstärkning av plattjärn (mm) Profil nr Klass C1 Klass C2 Klass C3 Klass C4 Klass C5 350xx xx xx xx 1) ) Förstärkning med rostfritt plattjärn Provningen genomfördes enligt tillämpliga delar av Svensk Standard SS Byggnadsglas Säkerhetsrutor Klassindelningen. Dessa standarder behandlar glas men har använts som utgångspunkt för denna provning. Profilerna spändes fast i en stålrigg och besköts från avstånden 3, 10 respektive 25 meter. I varje profil sköts minst 3 skott med centrumavstånd ca 25 mm. Mätosäkerheten i provningsförfarandet bedöms vara försumbar i förhållandet till spridningen mellan provobjekten. Vapen- och ammnutionstyper framgår av tabell 2. Tabell 2 Vapen- och ammnutionstyper Klass Vapen Ammnution C1 Arméns k-pist 9 mm standard C2 357 Magnum Marlin Hornady XTP 158 grain model 1894 CS Norma RI grain C3 44 Magnum Ruger Norma fabriks Super Red Hawk 9" Nr grain 15 gram C4.308 Winchester 7.62 x 51 mm Remington 9.7 gram C5.308 Winchester 7.62 x 51 mm Remington 9.7 gram 3 Resultat Ingen av de beskjutna profilerna uppvisade skador på insidan, d v s projektilen har stannat upp inne i profilerna. Bedömningen för ovan provade profiler med respektive förstärkningar, tabell 1, är att de uppfyller de olika klasserna C1-SF till C5-SF enligt SS SF innebär att profilerna är splitterfria på insidan. Detta utlåtande får inte återges annat än i sin helhet utan skriftligt tillstånd från SP. Sveriges Provnings- och Forskningsinstitut Kent Gylltoft Professor Tekn dr Sektionschef 28 Sven-Agne Nilsson Ingenjör STÅLPROFIL AB Vårgårda

29 SP LJUDREDUKTION BESTÄMNING AV LJUDISOLERING PÅ PROFILSYSTEM I LABORATORIUM ENLIGT SS-EN ISO 140/3:95 Provobjekt Profilsystem i olika konfigurationer ihopmonterade till en bredd av 0,9 m och med en längd av 2,1 m. Mätdatum Resultat Reduktionstal (R), medelreduktionstal (R medel ), samt vägt reduktionstal (R w ), redovisas i bilaga 1 6. Mätmetod Mätningarna har utförts enligt svensk och internationell standard SS-EN ISO 140/3:95. Reduktionstalet R har bestämts enligt R=L 1 -L 2 +10lg(S/A). UTRUSTNING STÅLPROFIL AB Instrument Tillverkare Typ Serie/SP nr. Rum Mikrofoner Bruel & Kjaer Sändare Mikrofoner Bruel & Kjaer Mottagare Förstärkare Bruel & Kjaer Sändare Förstärkare Bruel & Kjaer Mottagare Spännaggregat Bruel & Kjaer Sändare Spännaggregat Bruel & Kjaer Mottagare Mikrofonbom Bruel & Kjaer Sändare Mikrofonbom Bruel & Kjaer Analysator Norsonic Kalibrator Bruel & Kjaer Högtalare SP Globe Förstärkare Labgruppen LAB 2000 STÅLPROFIL AB Vårgårda

30 STÅLPROFIL AB MODULLÅS BÅGAR & RUNDA FÖNSTER MODULLÅS Stålprofils breda profilsortiment är funktionsanpassat till modullås vilket ger följande fördelar: Modullåsen omfattas av Svensk standard (SIS) Modullåsen ger 34 låsfunktioner inom ASSAs sortiment, inklusive för smal profil Modullåsen ger en enklare handikappanpassning Modullåsen har ett bredare tillbehörssortiment t ex ytbehandling och trycke BÅGAR & RUNDA FÖNSTER Stålprofilsystem SP 35000, SP och SP finns med bågar, runda fönster och som välvda dörrar. De rundade profilerna har samma egenskaper som övriga delar i systemen. Välvd dörr och fönster kan förses med klämfri bakkant. Bågar, välvd dörr och fönster är provade och typgodkända. Minsta utvändiga diameter; Profilbredd 50 mm = 500 mm Profilbredd 70 mm = 700 mm Profilbredd 90 mm = 1100 mm 30 STÅLPROFIL AB Vårgårda

31 PROFILSYSTEM SP STÅLPROFIL AB STÅLPROFIL AB Vårgårda

32 STÅLPROFIL AB STÅLPROFIL AB Box 37 Telefon Vårgårda Telefax
