1 ANMÄLAN OM VATTENVERKSAMHET ANGÅENDE STABILISERINGSÅTGÄDER VID HUNNEBOSTRANDS HAMN SOTENÄS KOMMUN RAPPORT 907

2 ANMÄLAN - VATTENVERKSAMHET ADMINISTRATIVA UPPGIFTER Saken: Anmälan om av vattenverksamhet enligt kap 11 miljöbalken för planerade markstabiliserande skyddsåtgärder med spontning, bryggdäck och utläggning av tryckbank inom Hunnebostrands norra hamnområde. Sökande: Sotenäs kommun c/o Martin Andersson KUNGSHAMN Ombud: Lars-Harry Jenneborg c/o HydroGIS Holding AB E-post: lars-harry@hydrogis.se Tfn: Berört vattenområde: Hunnebostrand skärgård SE Kommun: Sotenäs kommun. Berörda fastigheter: Ellene 1:383. Uppgifter om nyttjanderättsinnehavare samt rådighet: Anläggningens vattenområde med ytan ca 2800 m 2 inom fastigheten Ellene 1:383, som planeras att stabilitetssäkras ägs av sökanden. Samråd: Samråd planeras att genomföras under perioden september-oktober 2019 med kungörelser i dagspressen (Bohusläningen och Björklövet) samt utskick till myndigheter, organisationer och enskilt berörda. Tidigare meddelade tillstånd/beslut: Se gällande detaljplaner i Bilaga 3:6. HydroGIS Holding AB TELEFON E-POST info@hydrogis.se HEMSIDA 2 ORG. NR SÄTE STENUNGSUND

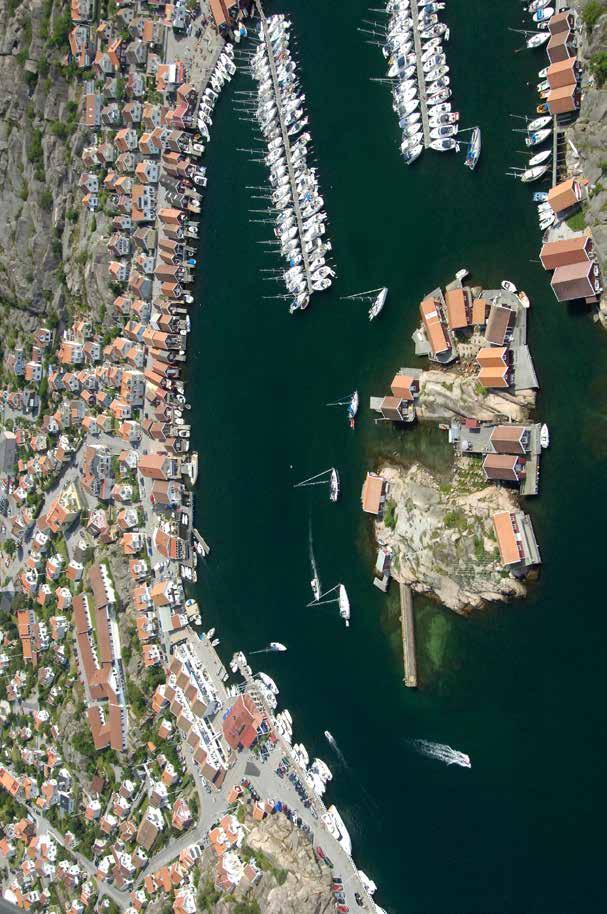

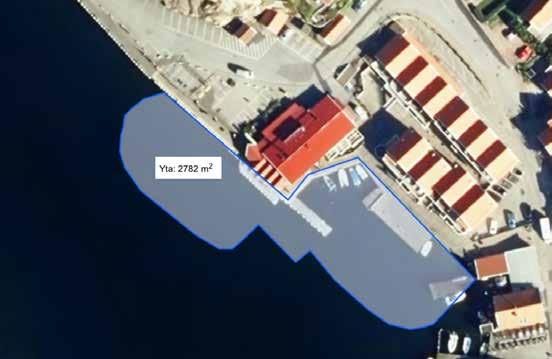

3 ANMÄLAN - VATTENVERKSAMHET Fig 1. Flygfoto över Hunnebostrand från juli 2011 med markering av vattenområdet för utförande av stabiliserande åtgärd med bl a tryckbank. HydroGIS Holding AB TELEFON E-POST info@hydrogis.se HEMSIDA 3 ORG. NR SÄTE STENUNGSUND

4 ANMÄLAN - VATTENVERKSAMHET Syfte med åtgärden: Föreliggande anmälan om vattenverksamhet är framtagen på uppdrag av Sotenäs kommun med anledning av akut behov av stabiliserande åtgärder i Hunnebostrands norra hamnområde (fig 1), för att skydda befintlig bebyggelse och förhindra olyckor på grund av rasrisk. I början av projekteringen var man övertygad om att flera områden i hamnen var instabila och i behov av åtgärder. Efter flera utredningar och förslag till alternativa lösningar har man kommit fram till att endast en del av norra hamnområdet måste åtgärdas. Bedömningen är emellertid att anläggningsområdets nuvarande storlek (<3.000 m 2, se beräkning fig 2) ryms inom ramen för en anmälan om vattenverksamhet enligt miljöbalkens kap 11 9a. Fig 2. Uppskattning av åtgärdens påverkansyta inom vattenområdet är ca 2800 m 2. Se även fig 3. Områdesbeskrivning Fiske och sjöfart har fram till våra dagar länge varit viktiga näringsgrenar längs kusten. Hunnebostrand är en av alla de kustorter som bildats inne i vikar, på öar och utmed sund i skärgården. En säregen tät bebyggelse har vuxit upp mellan de kala bergen, invid de naturliga hamnplatserna. Bristen på utrymme och behovet av närhet till båten gjorde att kustborna byggde tätt. Den kuperade terrängen gjorde att husens måste läggasoregelbundet på klipporna. Stränderna kantades av bryggor och sjöbodar. Bebyggelsemiljöerna blev varierade och detaljrika. Skuggspel mellan träbyggnader, vattenglitter mellan bryggor och släta stenhällar på marken är något som nutidens människor sällan får uppleva, men som finns kvar i kustorter som Hunnebostrand. I dag utvecklas näringslivet i Bohuslän i en riktning där turistnäringen blir alltmer dominerande och nyanserad. Olika kustorter utvecklar sina specialiteter och konkurrerar om turisterna, såväl dem som kommer sjövägen, som dem som kommer landvägen. Den HydroGIS Holding AB TELEFON E-POST info@hydrogis.se HEMSIDA 4 ORG. NR SÄTE STENUNGSUND

5 ANMÄLAN - VATTENVERKSAMHET attraktiva miljön lockar besökare. Få fiskelägen i Bohuslän speglar fortfarande i sin miljö den historiska utvecklingen lika tydligt som Hunnebostrand, fiskeläget som präglats av kombinationen av fiske och stenhuggeri. I samhällets södra del finns en stor småbåtshamn med flera aktörer och i norra delen finns både bryggplatser för fritidsbåtar och kajer för angöring av mindre fartyg. I den norra hamnen är emellertid markstabiliteten inte tillräcklig, vilket innebär att kajer och byggnader på land riskerar att rasa ut i havet om inga åtgärder vidtas. Orientering Under processens framskridande har flera förstärkningsmetoder utretts. De metoder som utretts mer noggrant är tryckbank och spont. Det har även räknats på en förstärkning med bottenförlagda betongmadrasser förankrade i berg med självborrande stag. Denna lösning bedöms inte vara tillräckligt robust och valdes bort i ett tidigt skede. Det studerades även om totalstabiliteten beräkningsmässigt kan förbättras genom att tillgodoräkna en del av bärförmågan hos den Norra kajens pålar. Olika metoder som utretts är följande: Muddring av hela området och återfyllnad med tryckbanksmaterial. Risk för utglidning och ras. Problem med förorenade sediment och avyttring av muddermassorna. Knappast möjligt att dumpa massorna till havs t ex inom Ösö dumpningsplats för mudder. Bärande och bakåtförankrad spont i stället för tryckbank. Förstärkning med spont i hela området. Successiv avschaktning och återfyllning. Olika muddringsmetoder har utretts t ex grävmuddring med skopa, sugmuddring (genererar mycket slamhaltigt vatten) och frysmuddring (tidsödande och kostsamt) Stabilisering/solidifiering, även kallad STSO, av förorenade massor på plats, dvs under vatten. Tillsatts av t ex merit och aktivt kol för att dels förhindra urlakning/ spridning av föroreningar samt dels att höja hållfastigheten och densiteten i de ytliga bottensedimenten, så att dessa inte behöver forslas bort. Måste ändå kompletteras med t ex tryckbank och/eller spontning. Efter omfattande utvärdering och den senaste geotekniska undersökningen har ovanstående metoder utgått och ersatts med tryckbank och bryggdäck enligt fig 3 och 4. HydroGIS Holding AB TELEFON E-POST info@hydrogis.se HEMSIDA 5 ORG. NR SÄTE STENUNGSUND

6 ANMÄLAN - VATTENVERKSAMHET Fig 3 Föreslagen åtgärd med tryckbank och nya bryggdäck. Port Engineering Göteborg AB Kaserntorget Göteborg Tfn HydroGIS Holding AB TELEFON E-POST info@hydrogis.se HEMSIDA 6 ORG. NR SÄTE STENUNGSUND

7 ANMÄLAN - VATTENVERKSAMHET Fig 4. Sektion genom föreslagen tryckbank, bryggdäck och kajkonstruktion. Port Engineering Göteborg AB Kaserntorget Göteborg Tfn ϱ HydroGIS Holding AB TELEFON E-POST info@hydrogis.se HEMSIDA 7 ORG. NR SÄTE STENUNGSUND

8 ANMÄLAN - VATTENVERKSAMHET Förslag till åtgärder: Efter utvärdering av de olika metoderna framstår följande variant av tryckbank som bästa lösning: Förstärkning med enbart tryckbankar (enligt fig 3 och 4 ritning K och K ) Den valda lösningen med tryckbank är billigare än att förstärka med stålspont. En nackdel med tryckbankar är att de grundar upp vattenområdet. För att minimera behovet av kostnadskrävande muddring innan utläggningen föreslås istället att tryckbankens material ( mm stenblock) läggs ut på armeringsnät placerat på bottensedimentet. En del gyttja kan tränga upp mellan stenblocken vid utläggningen. För att blocken inte ska sjunka för djupt vid utläggningen, och förstöra lerans bärförmåga, kommer blocken att läggas ut på armeringsnät. Erfarenhetsmässigt pressas inte all gyttja upp i blockstrukturen. Gyttja kommer även pressas framför utfyllnadsfronten efterhand som stenen läggs ut. Efter avslutad fyllning kommer därför ansamlingar av gyttja som utgör ett hinder för båttrafiken att grävas bort. Gyttja som grävs bort med mudderverk kommer efter uppgrävningen att köras i pråmar till kajen vid Lökholmen. Vid kajen grävs pråmarna ur med grävmaskin och gyttjan avvattnas i anslutning till kajen. Efter avvattningen körs gyttjan till deponi i tät lastbil. För att behålla tillräckligt djup vid kajerna/bryggorna efter uppgrundningen av vattenområdet behöver kajlinjen flyttas ut med hjälp av nya bryggor. Hur långt kajlinjen behöver flyttas ut beror delvis på hur djupt blocken tränger ned i botten och hur mycket gyttja som pressas undan vid utläggningen. Figur 3 visar en 5 m bred brygga utanför den norra kajen. Den bredden bedöms krävas för att det ska bli vattendjupet 3 m vid kajen (vid normaltvattenstånd) efter utläggningen. Ett djup som är tillräckligt för de flesta fritidsbåtar. I dag är djupet något större. Stenen förutsätts bli utlagd med ett mudderverk från vattnet. Om delar av materialet kan läggas ut med grävmaskin från land minskar kostnaden något. Bella Gästis lokal, en icke pålad byggnad vid norra kajen, har idag problem med sättningar. En tryckbank utmed byggnaden skulle förvärra sättningarna. Tryckbanken vid Bella Gästis ska enligt förslaget därför förses med en sättningsavskärmande spont mellan banken och byggnaden. En sättningsavskärmande spont behöver inte förankras med stag eller dubbas i berget, men ska stoppslås mot fast botten. En spont utmed kajen hindrar framtida besiktningar och underhåll av befintliga kajpålar och platta. I samband med att en sättningsavskärmande spont slås, bör konstaterade skador på kajen åtgärdas och kajen byggas om så att den blir underhållsfri. I vald lösning fylls utrymmet under den pålade kajplattan med betong och makadam. HydroGIS Holding AB TELEFON E-POST info@hydrogis.se HEMSIDA 8 ORG. NR SÄTE STENUNGSUND

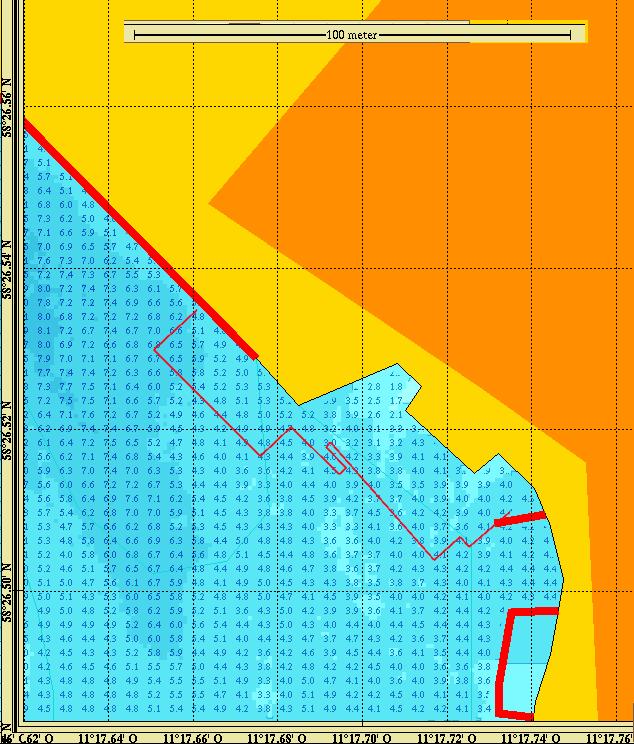

9 ANMÄLAN - VATTENVERKSAMHET Fig 5. Uppmätta vattendjup i meter enligt medelvattenstånd meddelat av SMHI samt gränsmarkering för planerad åtgärd. HydroGIS Holding AB TELEFON E-POST info@hydrogis.se HEMSIDA 9 ORG. NR SÄTE STENUNGSUND

10 ANMÄLAN - VATTENVERKSAMHET Förstärkningsbehovet kan generellt beräknas utifrån två principer, endera ska beräknade säkerhetsnivån nå upp till Skredkommissionens krav eller så ska förstärkningen medföra en föreskriven procentuell förbättring i förhållande till säkerhetsnivån i dag. Skredkommissionen rekommenderar att den så kallade säkerhetsfaktorn ska ligga inom intervallet 1,3-1,4 för befintlig bebyggelse om beräkningarna baseras på en fördjupad utredning. Det är den säkerhetsfilosofi och utredningsnivå som förslagen här baseras på. Eftersom säkerheten för dagens förhållanden beräkningsmässigt ligger mellan ca. 0,9 och 1,1 innebär en tillämpning av skredkommissionens nivåer en procentuell förbättring på motsvarande ca 20 % (1,3/1,1) till 50 % (1,4/0,9). Om den första metoden bygger på att säkerheten ska uppnå en fastställd nivå bygger den andra filosofin på en relativ förbättring. Enligt COWI skulle förbättringsfilosofin kräva att den beräknade säkerheten höjs med 25 till 40 %, vilket i princip medför samma konstruktion som skredkommissionens riktlinjer kräver. Beskrivning av förhållandena på platsen: Bottentopografi Området har kartlagts med ekolodsplotter vilket redovisas i fig 5, samt avsökts med sidescan sonar 450 khz. Vattendjupet i anläggningsområdet sluttar mot väster från ca 3 meter till ca 7-8 meter och bildar en svag ränna med ökat vattendjup mot norr. Sediment Sedimentprover har tagits både med Ekman-huggare och dykare på ett flera platser i hamnen (se Bilaga 2:1) och på två olika sedimentdjup, dels ytsediment 0-10 cm, dels underliggande sediment på cm. Ytsubstratet på bottnen utgörs av siltig sandblandad gyttja med hög vattenhalt och luktar starkt av svavelväte. Underliggande sediment var generellt finkornig svartgrå eller svart gyttja. En utvärdering har gjorts av sedimentanalyserna (Bilaga 2) med omräkning till de fem föroreningsklasser som presenteras i Naturvårdsverkets rapport 4914 (metaller; referens 20) respektive SGU rapport 2017:12 (organiska föroreningar; referens 21). Klass 1 = mycket låg halt, klass 2 = låg halt, klass 3 = medelhög halt, klass 4 = hög halt och klass 5 = mycket hög halt. Höga värden, dvs klass 4 och 5 har markerats med röd färg. Halterna av tungmetaller och organiska föroreningar är över lag så höga (oftast klass 4-5), att muddermassor inte kan avyttras i havet. HydroGIS Holding AB TELEFON E-POST info@hydrogis.se HEMSIDA 10 ORG. NR SÄTE STENUNGSUND

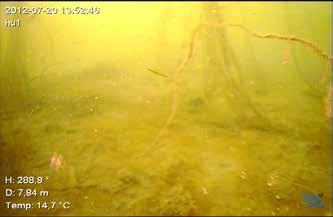

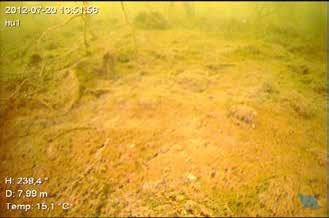

11 ANMÄLAN - VATTENVERKSAMHET Marin miljö Undersökning av den marina bottenmiljön utfördes med fjärrstyrd undervattensfarkost med videokamera (ROV-farkost). Bottnen i området saknar särskilt värdefulla marina växt- och djursamhällen. Vegetationen på bottnen dominerades vid undersökningstillfället av snärjtång Chorda filum (fig 6 och 7) samt grönalgen svartnande havssallad Ulvaria obscura. Den senare täcker stora delar av hamnens gyttjiga sediment (fig 10-16), framför allt i området där tryckbanken planeras läggas ut. I hamnens inre södra del förekommer rikligt med tarmtång Enteromorpha spp. (fig 18-21) samt snärjtång Chorda filum (fig 18-19). Enstaka tångplantor Fucus sp. (fig 18) är i regel helt överväxta med trådformade alger som Pilayella litoralis eller Enteromorpha spp. Ingen förekomst av ålgräs Zostera marina eller andra marina fanerogamer har kunnat påvisas i hamnen. Ingen annan synlig fauna än enstaka sjöstjärnor Asterias rubens (fig 20) och lerstubb Pomatoschistus microps. Generellt är bottensamhällena i Hunnebostrands norra hamn mycket triviala, men ändå inte så dåliga att beläggningar med cyanobakterier och svavelbakterier förekom. Man kan dock förvänta sig att dessa bildas längre fram mot hösten. Riklig förekomst av svartnande havssallad Ulvaria obscura tyder emellertid på höga närsalter i området. Bedömning Då inga särskilt bevarandevärda marina bottensamhällen kunnat påvisas inom hela hamnområdet, bedöms planerade åtgärder med tryckbank mm inte få någon betydande negativ påverkan på den marina miljön. Någon negativ förändring av förekommande marina bottensamhällen eller försämring av livsvillkoren för ingående organismer bedöms inte heller inträffa. Övertäckning av förorenade sediment innebär tillskapande av renare bottenytor vilket istället bör gynna det marina livet på sikt. Beskrivning av skydds- och skadeförebyggande åtgärder: För att undvika påverkan på de marina bottensamhällena och andra berörda intressen föreslås arbetstiden med tryckbanken förläggs till vinterhalvåret 1 september - 30 april. Ett förslag till kontrollprogram skall upprättas, som omfattar mätning markrörelser på land samt av sedimentspridning (grumling). HydroGIS Holding AB TELEFON E-POST info@hydrogis.se HEMSIDA 11 ORG. NR SÄTE STENUNGSUND

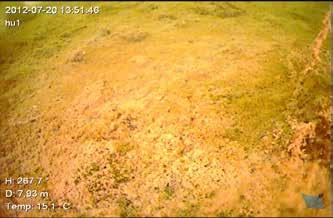

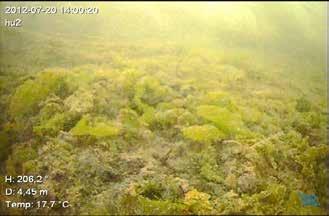

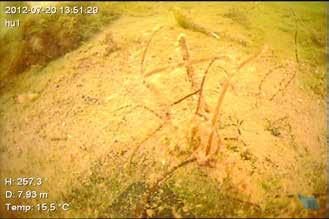

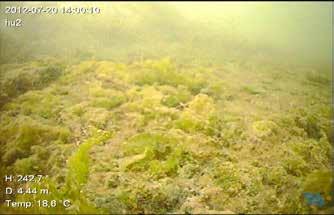

12 ANMÄLAN - VATTENVERKSAMHET Fig Befintliga förhållanden inom anläggningsområdet. HydroGIS Holding AB TELEFON E-POST info@hydrogis.se HEMSIDA 12 ORG. NR SÄTE STENUNGSUND

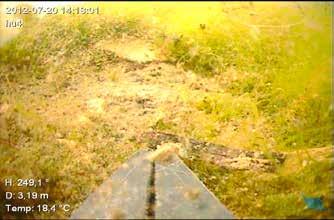

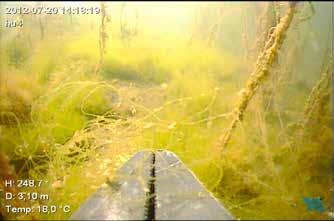

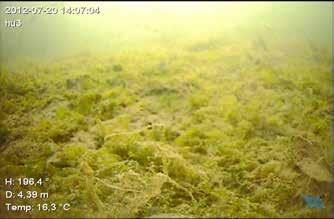

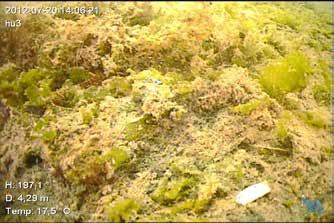

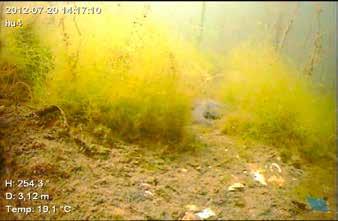

13 ANMÄLAN - VATTENVERKSAMHET Fig Befintliga förhållanden inom hamnområdet. HydroGIS Holding AB TELEFON E-POST info@hydrogis.se HEMSIDA 13 ORG. NR SÄTE STENUNGSUND

14 ANMÄLAN - VATTENVERKSAMHET Det åligger utsedd entreprenör att tillse att inga utsläpp av drivmedel, oljor eller andra förorenande ämnen sker. Därvid skall entreprenör anlitas som har god erfarenhet och vana vid liknande arbeten och som använder bästa möjliga teknik. Transportstyrelsens sjötrafikavdelning och övriga berörda myndigheter skall kontaktas i god tid före arbetet med tryckbank påbörjas så att allmänheten och sjöfaranden blir informerade via UFS (underrättelser för sjöfarande) och trafikkanalerna på VHF. Samverkan skall ske mellan entreprenören och Sjöfartsverket gällande arbeten som kan påverka sjöfarten i området. Entreprenadarbeten, som eventuellt påverkar seglingsbart vattenområde, skall markeras på platsen så att entreprenörens mudderverk, båtar, flottar och andra arbetsredskap är upplysta och väl synliga under hela dygnet. Kustbevakningen skall hållas informerad om arbetet och skall särskilt kontaktas vid olycka som t ex kan medföra utsläpp av olja eller annat skadligt ämne till vatten. Ödsmål HydroGIS Holding AB Lars-Harry Jenneborg ombud HydroGIS Holding AB TELEFON E-POST info@hydrogis.se HEMSIDA 14 ORG. NR SÄTE STENUNGSUND

15 ANMÄLAN - VATTENVERKSAMHET KÄLLOR 1a 1b Berg, Å. 2012: Geoteknisk utredning för Gamla Hunnebo, Sotenäs kommun. Projekterings PM, Geoteknik. Geosigma AB. Bergh, Å. 2013: Geoteknisk utredning för Gamla Hunnebo, Sotenäs kommun. Grap Kompletterad, Projekterings PM, Uppdrags nr Geoteknik Geosigma AB Göteborg Bohusgeo AB 1987: Hunnebostrand, Ellene 35:1, Ombyggnad av kaj. Dnr 8027:75. 3 Bohusgeo AB 1987: Hunnebostrand, Hunnebo 1:522, Släntstabilitet vid kaj. Dnr 8027:76. 4 Bohusgeo AB 1988: Hunnebostrand, Hamnen. Dnr 8027:83. 5 Bohusgeo AB 1989: Hunnebostrand, Hunnebo 1:522, Förstärkningar av Mellankajen. Dnr 2789: Bohusgeo AB 1992: Hunnebostrand, Ellene 35:1, ändring av detaljplan vid Norra kajen. Arb.nr 2792: Bohusgeo AB 1993: Kontroll av stabilitetsförhållanden, Hunnebostrand, Sotenäs kommun. Statens geotekniska institut. Dnr Bohusgeo AB 2003: Hunnebostrand, sjöbodar och småhusbebyggelse. Arb.nr U IEG Rapport 2:2008, Rev 2, Tillämpningsdokument - Grunder. 10 IEG Rapport 4:2010, Tillståndsbedömning/klassificering av naturliga slänter och slänter med befintlig bebyggelse och anläggningar. 11 TK Geo 11, Tekniska kravdokument Geo kapitel Skredkommissionen Rapport 3:95, Anvisningar för släntstabilitetsutredningar. 13 Johansson E. 2012: Geoteknisk utredning för Gamla Hunnebo, Sotenäs kommun Markteknisk undersökningsrapport, MUR. Granskningshandling Geosigma AB Göteborg Berger A. & C.-J. Sund 2012: Riskanalys. Avseende byggnader ovan mark i samband med vibrationsalstrande mark för markförstärkningar vid g:a Hunnebostrands hamn, Sotenäs kommun. Abesiktning Väst AB. HydroGIS Holding AB TELEFON E-POST info@hydrogis.se HEMSIDA 15 ORG. NR SÄTE STENUNGSUND

16 ANMÄLAN - VATTENVERKSAMHET 15 Detaljplan för Hunnebo 1:41 Hunnebostrand, Sotenäs kommun, Västra Götaland. Upprättad och laga kraftvunnen Stabilitetshöjande åtgärder Gamla Hunnebo, Sotenäs kommun. Utförandeentreprenad, Administrativa föreskrifter 20xx-xx-xx. Granskningshandling Förfrågningsunderlag. 17. COWI 2018: Stabilitetshöjande åtgärder Hunnebostrand - PM Geoteknik, september Harrysson M. 2018: PM Hunnebostrands hamn, Stabilitetshöjande åtgärder. Port Engineering Harrysson M. 2018: Tryckbanksplan, Alternativ 1 och 2. Port Engineering Bedömningsgrunder för miljökvalitet. Kust och Hav. Naturvårdsverket rapport Josefsson S. 2017: Klassning av halter av organiska föroreningar i sediment. SGU-rapport 2017:12. HydroGIS Holding AB TELEFON E-POST info@hydrogis.se HEMSIDA 16 ORG. NR SÄTE STENUNGSUND

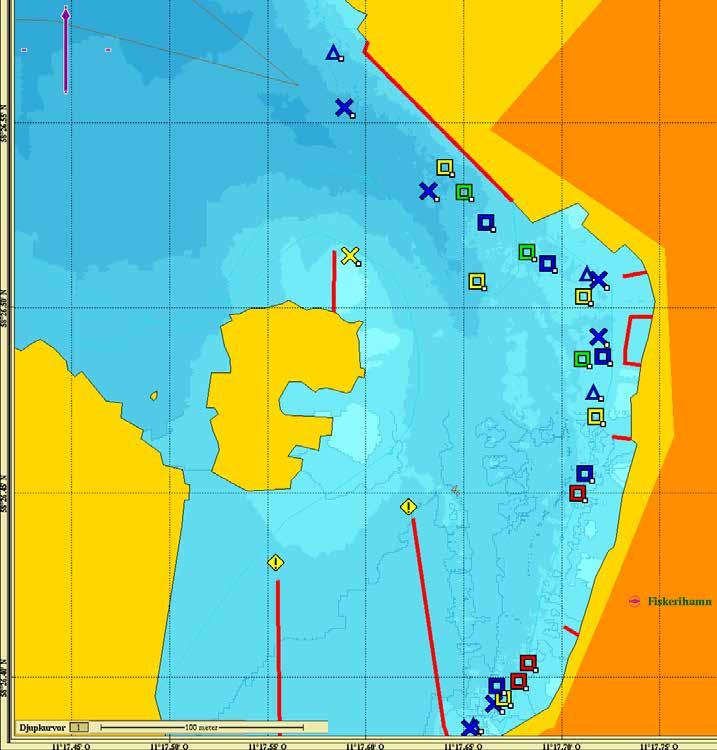

17 (0,5 m) (0,5 m) (0,5 m) (0,5 m) (0,5 m) Lokaler för sedimentprovtagning Endast analyserade prover är markerade med analysnummer. Utan djupangivelser är ytsediment (0-0,1 m). Där sedimentdjupet 0,5 m anges är tagna med dykare. BILAGA 1:1

18 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Hydro Gis AB Mery-Lorna Jenneborg AR-12-SL EUSELI Í%R%^ÂÂ0Çd@Î Kundnummer: SL Analysrapport Uppdragsmärkn. Hunnebo Provnummer: Provbeskrivning: Matris: Sediment Provet ankom: Utskriftsdatum: Provmärkning: Hunnebo 1-A Djup (m) Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref 0-0,1 Lars-Harry Jenneborg Torrsubstans 56.9 % 10% SS EN Arsenik As 21 mg/kg Ts 30% SS / ICP-AES Barium Ba Klass mg/kg Ts 20% SS / ICP-AES Bly Pb 76 mg/kg Ts 25% SS / ICP-MS Kadmium Cd 1.3 mg/kg Ts 15% SS / ICP-AES Kobolt Co 3.5 mg/kg Ts 20% SS / ICP-AES Koppar Cu 550 mg/kg Ts 15% SS / ICP-AES Krom Cr 19 mg/kg Ts 15% SS / ICP-AES Kvicksilver Hg 2.7 mg/kg Ts 25% SS / AFS Nickel Ni 8.7 mg/kg Ts 15% SS / ICP-AES Vanadin V 22 mg/kg Ts 15% SS / ICP-AES Zink Zn 900 mg/kg Ts 15% SS / ICP-AES Monobutyltenn (MBT) 18 µg/kg Ts 10% DIN Dibutyltenn (DBT) 33 µg/kg Ts 10% DIN Tributyltenn (TBT) 200 µg/kg Ts 10% DIN Tetrabutyltenn (TTBT) 11 µg/kg Ts 10% DIN Monooktyltenn (MOT) <1.0 µg/kg Ts 10% DIN Dioktyltenn (DOT) 2.6 µg/kg Ts 10% DIN Tricyklohexyltenn (TCHT) <1.0 µg/kg Ts 10% DIN Monofenyltenn (MPhT) 5.3 µg/kg Ts 10% DIN Difenyltenn (DPhT) <1.0 µg/kg Ts 10% DIN Trifenyltenn (TPhT) 3.0 µg/kg Ts 10% DIN * Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN GALAB Laboratories GmbH, GERMANY Förklaringar Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * AR-003v29 Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2 BILAGA 2:1

19 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Hydro Gis AB Mery-Lorna Jenneborg AR-12-SL EUSELI Í%R%^ÂÂ1'OIÎ Kundnummer: SL Analysrapport Uppdragsmärkn. Hunnebo Provnummer: Provbeskrivning: Matris: Sediment Provet ankom: Utskriftsdatum: Provmärkning: Hunnebo 1-B Djup (m) Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref 0-0,1 Lars-Harry Jenneborg Torrsubstans 61.9 % 10% SS EN PCB 28 < mg/kg Ts 30% LidMiljö.0A PCB 52 < mg/kg Ts 30% LidMiljö.0A PCB mg/kg Ts 30% LidMiljö.0A PCB mg/kg Ts 30% LidMiljö.0A PCB mg/kg Ts 20% LidMiljö.0A PCB mg/kg Ts 20% LidMiljö.0A PCB mg/kg Ts 30% LidMiljö.0A S:a PCB (7st) mg/kg Ts LidMiljö.0A Naftalen 147 µg/kg Ts Acenaftylen 170 µg/kg Ts Acenaften 41.5 µg/kg Ts Fluoren 138 µg/kg Ts Fenantren 1360 µg/kg Ts Antracen 600 µg/kg Ts Fluoranten 3500 µg/kg Ts Pyren 2830 µg/kg Ts Benz(antracen 1590 µg/kg Ts Krysen 1210 µg/kg Ts Benzo(b,j)fluoranten 1990 µg/kg Ts Benzo(k)fluoranten 688 µg/kg Ts Benzo(pyren 1700 µg/kg Ts Dibenz(a,h)antracen 232 µg/kg Ts Indeno(1,2,3-cd)pyren 1360 µg/kg Ts Benzo(g,h,i)perylen 1120 µg/kg Ts Total 16 EPA-PAH exkl LOQ µg/kg Ts Total 16 EPA-PAH inkl LOQ µg/kg Ts Förklaringar Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * AR-003v29 Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2 BILAGA 2:2

20 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Hydro Gis AB Mery-Lorna Jenneborg AR-12-SL EUSELI Í%R%^ÂÂ0ÇeIÎ Kundnummer: SL Analysrapport Uppdragsmärkn. Hunnebo Provnummer: Provbeskrivning: Matris: Sediment Provet ankom: Utskriftsdatum: Provmärkning: Hunnebo 3-A Djup (m) Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref 0-0,1 Lars-Harry Jenneborg Torrsubstans 18.1 % 10% SS EN Arsenik As 19 mg/kg Ts 30% SS / ICP-AES Barium Ba Klass mg/kg Ts 20% SS / ICP-AES Bly Pb 110 mg/kg Ts 15% SS / ICP-AES Kadmium Cd 2.5 mg/kg Ts 15% SS / ICP-AES Kobolt Co 7.9 mg/kg Ts 20% SS / ICP-AES Koppar Cu 170 mg/kg Ts 15% SS / ICP-AES Krom Cr 95 mg/kg Ts 15% SS / ICP-AES Kvicksilver Hg 0.69 mg/kg Ts 25% SS / AFS Nickel Ni 30 mg/kg Ts 15% SS / ICP-AES Vanadin V 75 mg/kg Ts 15% SS / ICP-AES Zink Zn 520 mg/kg Ts 15% SS / ICP-AES Monobutyltenn (MBT) 19 µg/kg Ts 10% DIN Dibutyltenn (DBT) 11 µg/kg Ts 10% DIN Tributyltenn (TBT) 78 µg/kg Ts 10% DIN Tetrabutyltenn (TTBT) <1.0 µg/kg Ts 10% DIN Monooktyltenn (MOT) <1.0 µg/kg Ts 10% DIN Dioktyltenn (DOT) <1.0 µg/kg Ts 10% DIN Tricyklohexyltenn (TCHT) <1.0 µg/kg Ts 10% DIN Monofenyltenn (MPhT) 5.2 µg/kg Ts 10% DIN Difenyltenn (DPhT) <1.0 µg/kg Ts 10% DIN Trifenyltenn (TPhT) <1.0 µg/kg Ts 10% DIN * Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN GALAB Laboratories GmbH, GERMANY Förklaringar Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * AR-003v29 Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2 BILAGA 2:3

21 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Hydro Gis AB Mery-Lorna Jenneborg AR-12-SL EUSELI Í%R%^ÂÂ1'PRÎ Kundnummer: SL Analysrapport Uppdragsmärkn. Hunnebo Provnummer: Provbeskrivning: Matris: Sediment Provet ankom: Utskriftsdatum: Provmärkning: Hunnebo 3_B Djup (m) Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref 0-0,1 Lars-Harry Jenneborg Torrsubstans 19.6 % 10% SS EN PCB 28 < mg/kg Ts 30% LidMiljö.0A PCB mg/kg Ts 30% LidMiljö.0A PCB mg/kg Ts 30% LidMiljö.0A PCB mg/kg Ts 30% LidMiljö.0A PCB mg/kg Ts 30% LidMiljö.0A PCB mg/kg Ts 30% LidMiljö.0A PCB 180 < mg/kg Ts 30% LidMiljö.0A S:a PCB (7st) mg/kg Ts LidMiljö.0A Naftalen 117 µg/kg Ts Acenaftylen 85.2 µg/kg Ts Acenaften 16.3 µg/kg Ts Fluoren 59.6 µg/kg Ts Fenantren 619 µg/kg Ts Antracen 161 µg/kg Ts Fluoranten 1550 µg/kg Ts Pyren 1340 µg/kg Ts Benz(antracen 735 µg/kg Ts Krysen 622 µg/kg Ts Benzo(b,j)fluoranten 1210 µg/kg Ts Benzo(k)fluoranten 384 µg/kg Ts Benzo(pyren 810 µg/kg Ts Dibenz(a,h)antracen 160 µg/kg Ts Indeno(1,2,3-cd)pyren 946 µg/kg Ts Benzo(g,h,i)perylen 783 µg/kg Ts Total 16 EPA-PAH exkl LOQ 9590 µg/kg Ts Total 16 EPA-PAH inkl LOQ 9590 µg/kg Ts Förklaringar Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * AR-003v29 Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2 BILAGA 2:4

22 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Hydro Gis AB Mery-Lorna Jenneborg AR-12-SL EUSELI Í%R%^ÂÂ0ÇfRÎ Kundnummer: SL Analysrapport Uppdragsmärkn. Hunnebo Provnummer: Provbeskrivning: Matris: Sediment Provet ankom: Utskriftsdatum: Provmärkning: Hunnebo 5-A Djup (m) Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref 0-0,1 Lars-Harry Jenneborg Torrsubstans 23.7 % 10% SS EN Arsenik As 18 mg/kg Ts 30% SS / ICP-AES Barium Ba Klass 3 Klass mg/kg Ts 20% SS / ICP-AES Bly Pb 49 mg/kg Ts 25% SS / ICP-MS Klass 3 Kadmium Cd 1.2 mg/kg Ts 15% SS / ICP-AES Kobolt Co 10 mg/kg Ts 20% SS / ICP-AES Koppar Cu 150 mg/kg Ts 15% SS / ICP-AES Krom Cr 44 mg/kg Ts 15% SS / ICP-AES Klass 3 Kvicksilver Hg 0.38 mg/kg Ts 25% SS / AFS Nickel Ni 33 mg/kg Ts 15% SS / ICP-AES Vanadin V 87 mg/kg Ts 15% SS / ICP-AES Klass 3 Zink Zn 200 mg/kg Ts 15% SS / ICP-AES Monobutyltenn (MBT) 37 µg/kg Ts 10% DIN Dibutyltenn (DBT) 18 µg/kg Ts 10% DIN Tributyltenn (TBT) 100 µg/kg Ts 10% DIN Tetrabutyltenn (TTBT) <1.0 µg/kg Ts 10% DIN Monooktyltenn (MOT) <1.0 µg/kg Ts 10% DIN Dioktyltenn (DOT) <1.0 µg/kg Ts 10% DIN Tricyklohexyltenn (TCHT) <1.0 µg/kg Ts 10% DIN Monofenyltenn (MPhT) 8.6 µg/kg Ts 10% DIN Difenyltenn (DPhT) 4.3 µg/kg Ts 10% DIN Trifenyltenn (TPhT) 2.4 µg/kg Ts 10% DIN * Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN GALAB Laboratories GmbH, GERMANY Förklaringar Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * AR-003v29 Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2 BILAGA 2:5

23 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Hydro Gis AB Mery-Lorna Jenneborg AR-12-SL EUSELI Í%R%^ÂÂ1'Q[Î Kundnummer: SL Analysrapport Uppdragsmärkn. Hunnebo Provnummer: Provbeskrivning: Matris: Sediment Provet ankom: Utskriftsdatum: Provmärkning: Hunnebo 5-B Djup (m) Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref 0-0,1 Lars-Harry Jenneborg Torrsubstans 20.5 % 10% SS EN PCB 28 < mg/kg Ts 30% LidMiljö.0A PCB mg/kg Ts 20% LidMiljö.0A PCB mg/kg Ts 30% LidMiljö.0A PCB mg/kg Ts 30% LidMiljö.0A PCB mg/kg Ts 30% LidMiljö.0A PCB mg/kg Ts 30% LidMiljö.0A PCB 180 < mg/kg Ts 30% LidMiljö.0A S:a PCB (7st) mg/kg Ts LidMiljö.0A Naftalen 77.9 µg/kg Ts Acenaftylen 74.1 µg/kg Ts Acenaften 39.9 µg/kg Ts Fluoren 71.8 µg/kg Ts Fenantren 519 µg/kg Ts Antracen 203 µg/kg Ts Fluoranten 1520 µg/kg Ts Pyren 1310 µg/kg Ts Benz(antracen 821 µg/kg Ts Krysen 637 µg/kg Ts Benzo(b,j)fluoranten 1200 µg/kg Ts Benzo(k)fluoranten 412 µg/kg Ts Benzo(pyren 921 µg/kg Ts Dibenz(a,h)antracen 165 µg/kg Ts Indeno(1,2,3-cd)pyren 918 µg/kg Ts Benzo(g,h,i)perylen 781 µg/kg Ts Total 16 EPA-PAH exkl LOQ 9680 µg/kg Ts Total 16 EPA-PAH inkl LOQ 9680 µg/kg Ts Förklaringar AR-003v29 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2 BILAGA 2:6

24 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Hydro Gis AB Mery-Lorna Jenneborg AR-13-SL EUSELI Í%R%^ÂÂDxKaÎ Kundnummer: SL Provnummer: Provbeskrivning: Matris: Sediment Provet ankom: Utskriftsdatum: Provmärkning: Hbo 2 Analysrapport Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref Lars-Harry Jenneborg Torrsubstans 29.0 % 10% SS EN Arsenik As 11 mg/kg Ts 30% SS / ICP-AES Barium Ba Klass 2 Klass 3 66 mg/kg Ts 20% SS / ICP-AES Bly Pb 43 mg/kg Ts 25% SS / ICP-MS Klass 3 Kadmium Cd 1.1 mg/kg Ts 15% SS / ICP-AES Kobolt Co 4.6 mg/kg Ts 20% SS / ICP-AES Koppar Cu 63 mg/kg Ts 15% SS / ICP-AES Krom Cr 29 mg/kg Ts 15% SS / ICP-AES Kvicksilver Hg 0.32 mg/kg Ts 25% SS / AFS Nickel Ni 17 mg/kg Ts 15% SS / ICP-AES Vanadin V 37 mg/kg Ts 15% SS / ICP-AES Klass 3 Zink Zn 200 mg/kg Ts 15% SS / ICP-AES Dibutyltenn (DBT) 16 µg/kg Ts 10% DIN Difenyltenn (DPhT) <1.0 µg/kg Ts 10% DIN Dioktyltenn (DOT) <1.0 µg/kg Ts 10% DIN Monobutyltenn (MBT) 38 µg/kg Ts 10% DIN Monofenyltenn (MPhT) 7.1 µg/kg Ts 10% DIN Monooktyltenn (MOT) <1.0 µg/kg Ts 10% DIN Tetrabutyltenn (TTBT) 3.9 µg/kg Ts 10% DIN Tributyltenn (TBT) 71 µg/kg Ts 10% DIN Tricyklohexyltenn (TCHT) <1.0 µg/kg Ts 10% DIN Trifenyltenn (TPhT) <1.0 µg/kg Ts 10% DIN * Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN GALAB Laboratories GmbH, GERMANY Förklaringar AR-003v34 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1 BILAGA 2:7

25 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Hydro Gis AB Mery-Lorna Jenneborg AR-13-SL EUSELI Í%R%^ÂÂDxLjÎ Kundnummer: SL Provnummer: Provbeskrivning: Matris: Sediment Provet ankom: Utskriftsdatum: Provmärkning: Hbo 5 Analysrapport Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref Lars-Harry Jenneborg Torrsubstans 20.7 % 10% SS EN Arsenik As 13 mg/kg Ts 30% SS / ICP-AES Barium Ba Klass 2 Klass 3 97 mg/kg Ts 20% SS / ICP-AES Bly Pb 65 mg/kg Ts 25% SS / ICP-MS Kadmium Cd 2.6 mg/kg Ts 15% SS / ICP-AES Kobolt Co 7.3 mg/kg Ts 20% SS / ICP-AES Koppar Cu 90 mg/kg Ts 15% SS / ICP-AES Krom Cr 48 mg/kg Ts 15% SS / ICP-AES Kvicksilver Hg 0.49 mg/kg Ts 25% SS / AFS Nickel Ni 30 mg/kg Ts 15% SS / ICP-AES Vanadin V 62 mg/kg Ts 15% SS / ICP-AES Zink Zn 360 mg/kg Ts 15% SS / ICP-AES Klass 3 Dibutyltenn (DBT) 6.5 µg/kg Ts 10% DIN Difenyltenn (DPhT) <1.0 µg/kg Ts 10% DIN Dioktyltenn (DOT) <1.0 µg/kg Ts 10% DIN Monobutyltenn (MBT) 18 µg/kg Ts 10% DIN Monofenyltenn (MPhT) 6.6 µg/kg Ts 10% DIN Monooktyltenn (MOT) <1.0 µg/kg Ts 10% DIN Tetrabutyltenn (TTBT) <1.0 µg/kg Ts 10% DIN Tributyltenn (TBT) 36 µg/kg Ts 10% DIN Tricyklohexyltenn (TCHT) <1.0 µg/kg Ts 10% DIN Trifenyltenn (TPhT) <1.0 µg/kg Ts 10% DIN * Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN GALAB Laboratories GmbH, GERMANY Förklaringar AR-003v34 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1 BILAGA 2:8

26 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Hydro Gis AB Mery-Lorna Jenneborg AR-13-SL EUSELI Í%R%^ÂÂDxMsÎ Kundnummer: SL Provnummer: Provbeskrivning: Matris: Sediment Provet ankom: Utskriftsdatum: Provmärkning: Hbo 6 Analysrapport Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref Lars-Harry Jenneborg Torrsubstans 26.5 % 10% SS EN Arsenik As 17 mg/kg Ts 30% SS / ICP-AES Barium Ba Klass mg/kg Ts 20% SS / ICP-AES Bly Pb 72 mg/kg Ts 25% SS / ICP-MS Kadmium Cd 2.2 mg/kg Ts 15% SS / ICP-AES Kobolt Co 6.1 mg/kg Ts 20% SS / ICP-AES Koppar Cu 110 mg/kg Ts 15% SS / ICP-AES Krom Cr 37 mg/kg Ts 15% SS / ICP-AES Kvicksilver Hg 1.0 mg/kg Ts 25% SS / AFS Nickel Ni 24 mg/kg Ts 15% SS / ICP-AES Vanadin V 48 mg/kg Ts 15% SS / ICP-AES Zink Zn 550 mg/kg Ts 15% SS / ICP-AES Dibutyltenn (DBT) 14 µg/kg Ts 10% DIN Difenyltenn (DPhT) <1.0 µg/kg Ts 10% DIN Dioktyltenn (DOT) <1.0 µg/kg Ts 10% DIN Monobutyltenn (MBT) 33 µg/kg Ts 10% DIN Monofenyltenn (MPhT) 10 µg/kg Ts 10% DIN Monooktyltenn (MOT) <1.0 µg/kg Ts 10% DIN Tetrabutyltenn (TTBT) <1.0 µg/kg Ts 10% DIN Tributyltenn (TBT) 98 µg/kg Ts 10% DIN Tricyklohexyltenn (TCHT) <1.0 µg/kg Ts 10% DIN Trifenyltenn (TPhT) <1.0 µg/kg Ts 10% DIN * Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN GALAB Laboratories GmbH, GERMANY Förklaringar AR-003v34 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1 BILAGA 2:9

27 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Hydro Gis AB Mery-Lorna Jenneborg AR-13-SL EUSELI Í%R%^ÂÂDxN Î Kundnummer: SL Provnummer: Provbeskrivning: Matris: Sediment Provet ankom: Utskriftsdatum: Provmärkning: Hbo 7 Analysrapport Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref Lars-Harry Jenneborg Torrsubstans 23.8 % 10% SS EN Arsenik As 39 mg/kg Ts 30% SS / ICP-AES Barium Ba 220 mg/kg Ts 20% SS / ICP-AES Bly Pb 190 mg/kg Ts 15% SS / ICP-AES Kadmium Cd 5.1 mg/kg Ts 15% SS / ICP-AES Kobolt Co 13 mg/kg Ts 20% SS / ICP-AES Koppar Cu 560 mg/kg Ts 15% SS / ICP-AES Krom Cr 97 mg/kg Ts 15% SS / ICP-AES Kvicksilver Hg 1.1 mg/kg Ts 25% SS / AFS Nickel Ni 51 mg/kg Ts 15% SS / ICP-AES Vanadin V 120 mg/kg Ts 15% SS / ICP-AES Zink Zn 970 mg/kg Ts 15% SS / ICP-AES Klass 2 Dibutyltenn (DBT) <1.0 µg/kg Ts 10% DIN Difenyltenn (DPhT) 10 µg/kg Ts 10% DIN Dioktyltenn (DOT) <1.0 µg/kg Ts 10% DIN Monobutyltenn (MBT) 80 µg/kg Ts 10% DIN Monofenyltenn (MPhT) 26 µg/kg Ts 10% DIN Monooktyltenn (MOT) <1.0 µg/kg Ts 10% DIN Tetrabutyltenn (TTBT) 11 µg/kg Ts 10% DIN Tributyltenn (TBT) 220 µg/kg Ts 10% DIN Tricyklohexyltenn (TCHT) <1.0 µg/kg Ts 10% DIN Trifenyltenn (TPhT) 5.1 µg/kg Ts 10% DIN * Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN GALAB Laboratories GmbH, GERMANY Förklaringar AR-003v34 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1 BILAGA 2:10

28 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Hydro Gis AB Mery-Lorna Jenneborg AR-13-SL EUSELI Í%R%^ÂÂDxOÉÎ Kundnummer: SL Provnummer: Provbeskrivning: Matris: Sediment Provet ankom: Utskriftsdatum: Provmärkning: Hbo 8 Analysrapport Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref Lars-Harry Jenneborg Torrsubstans 27.2 % 10% SS EN Arsenik As 15 mg/kg Ts 30% SS / ICP-AES Barium Ba Klass 2 Klass 3 99 mg/kg Ts 20% SS / ICP-AES Bly Pb 73 mg/kg Ts 25% SS / ICP-MS Kadmium Cd 2.3 mg/kg Ts 15% SS / ICP-AES Kobolt Co 5.8 mg/kg Ts 20% SS / ICP-AES Koppar Cu 150 mg/kg Ts 15% SS / ICP-AES Krom Cr 42 mg/kg Ts 15% SS / ICP-AES Kvicksilver Hg 0.59 mg/kg Ts 25% SS / AFS Nickel Ni 22 mg/kg Ts 15% SS / ICP-AES Vanadin V 50 mg/kg Ts 15% SS / ICP-AES Zink Zn 470 mg/kg Ts 15% SS / ICP-AES Dibutyltenn (DBT) 26 µg/kg Ts 10% DIN Difenyltenn (DPhT) <1.0 µg/kg Ts 10% DIN Dioktyltenn (DOT) <1.0 µg/kg Ts 10% DIN Monobutyltenn (MBT) 60 µg/kg Ts 10% DIN Monofenyltenn (MPhT) 23 µg/kg Ts 10% DIN Monooktyltenn (MOT) <1.0 µg/kg Ts 10% DIN Tetrabutyltenn (TTBT) <1.0 µg/kg Ts 10% DIN Tributyltenn (TBT) 190 µg/kg Ts 10% DIN Tricyklohexyltenn (TCHT) <1.0 µg/kg Ts 10% DIN Trifenyltenn (TPhT) 5.1 µg/kg Ts 10% DIN * Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN GALAB Laboratories GmbH, GERMANY Förklaringar AR-003v34 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1 BILAGA 2:11

29 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Hydro Gis AB Mery-Lorna Jenneborg AR-13-SL EUSELI Í%R%^ÂÂDxP'Î Kundnummer: SL Provnummer: Provbeskrivning: Matris: Sediment Provet ankom: Utskriftsdatum: Provmärkning: Hbo 9 Analysrapport Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref Lars-Harry Jenneborg Torrsubstans 32.3 % 10% SS EN Arsenik As 23 mg/kg Ts 30% SS / ICP-AES Barium Ba Klass mg/kg Ts 20% SS / ICP-AES Bly Pb 170 mg/kg Ts 15% SS / ICP-AES Kadmium Cd 1.5 mg/kg Ts 15% SS / ICP-AES Kobolt Co 5.0 mg/kg Ts 20% SS / ICP-AES Koppar Cu 200 mg/kg Ts 15% SS / ICP-AES Krom Cr 31 mg/kg Ts 15% SS / ICP-AES Kvicksilver Hg 0.99 mg/kg Ts 25% SS / AFS Nickel Ni 15 mg/kg Ts 15% SS / ICP-AES Vanadin V 36 mg/kg Ts 15% SS / ICP-AES Zink Zn 530 mg/kg Ts 15% SS / ICP-AES Dibutyltenn (DBT) 36 µg/kg Ts 10% DIN Difenyltenn (DPhT) <1.0 µg/kg Ts 10% DIN Dioktyltenn (DOT) <1.0 µg/kg Ts 10% DIN Monobutyltenn (MBT) 100 µg/kg Ts 10% DIN Monofenyltenn (MPhT) 30 µg/kg Ts 10% DIN Monooktyltenn (MOT) <1.0 µg/kg Ts 10% DIN Tetrabutyltenn (TTBT) <1.0 µg/kg Ts 10% DIN Klass 2 Tributyltenn (TBT) <1.0 µg/kg Ts 10% DIN Tricyklohexyltenn (TCHT) <1.0 µg/kg Ts 10% DIN Trifenyltenn (TPhT) <1.0 µg/kg Ts 10% DIN * Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN GALAB Laboratories GmbH, GERMANY Förklaringar AR-003v34 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1 BILAGA 2:12

30 AVVÄGNINGAR ENLIGT MILJÖBALKEN HÄNSYNSREGLER MB 2:2. Alla som bedriver eller avser att bedriva eller vidta en åtgärd skall skaffa sig den kunskap som behövs med hänsyn till verksamhetens eller skyddsåtgärdens art och omfattning för att skydda människor hälsa och miljön mot skada eller olägenhet. Kommentar: Föreslagna skyddsåtgärder är nödvändiga för att befintliga allmäntillgängliga anläggningar utmed kajerna inte skall rasa ut i havet och därmed riskera olyckstillbud. Åtgärderna i sig bedöms inte medföra någon betydande skada eller olägenhet på vare sig allmänna eller enskilda intressen. MB 2:3. Alla som bedriver eller avser att bedriva en verksamhet eller vidta en åtgärd skall utföra de skyddsåtgärder, iaktta de begränsningar och vidta de försiktighetsmått i övrigt som behövs för att förebygga, hindra eller motverka att verksamheten eller åtgärden medför skada eller olägenhet för människor hälsa eller miljön. I samma syfte skall vid yrkesmässig verksamhet användas bästa möjliga teknik. Dessa försiktighetsmått skall vidtas så snart det finns skäl att anta att en verksamhet eller åtgärden kan medföra skada eller olägenhet för människor hälsa eller miljön. Kommentar: Vid genomförande av åtgärderna skall anlitade entreprenörer tillämpa bästa teknik samt ha goda erfarenheter från liknande projekt. MB 2:4. Alla som bedriver eller avser att bedriva eller vidta en åtgärd skall undvika att använda eller sälja sådana kemiska produkter eller biotekniska organismer som kan befaras medföra risker för människors hälsa eller miljön, om de kan ersättas med produkter eller organismer som kan antas vara mindre farliga. Motsvarande krav gäller i fråga om varor som innehåller eller har behandlats med en kemisk produkt eller bioteknisk organism. Kommentar: Till föreslagna skyddsåtgärder skall för miljön lämpligaste tryckbanksmaterial användas som stenkross utan föroreningar. MB 2:5. Alla som bedriver en verksamhet eller vidtar en åtgärd skall hushålla med råvaror och energi samt utnyttja möjligheterna att: minska mängden avfall, minska mängden skadliga ämnen i material och produkter, minska de negativa effekterna av avfall och återvinna avfall. Kommentar: Till föreslagna skyddsåtgärder skall för miljön lämpligaste tryckbanksmaterial användas som stenkross utan föroreningar. MB 2:6. För en verksamhet eller åtgärd som tar i anspråk ett mark- eller vattenområde ska det väljas en plats som är lämplig med hänsyn till att ändamålet ska kunna uppnås med minsta intrång eller olägenhet för människors hälsa och miljön. Kommentar: Alternativa platser är inte aktuella när det gäller säkerhetshöjande åtgärder inom aktuellt område. BILAGA 3:1

31 MB 2:7. Kraven i 2-5 och 6 första stycket gäller i den utsträckning det inte kan anses orimligt att uppfylla dem. Vid denna bedömning skall särskilt hänsyn tas till nyttan av skyddsåtgärder och andra försiktighetsmått jämfört med kostnaderna för sådana åtgärder. Kommentar: Nyttan av skyddsåtgärderna bedöms vida överväga olägenheterna med buller från anläggningsarbetet och förstörd bottenvegetation och fauna inom tryckbanksytorna under första säsongen. Därefter sker en återetablering av hårdbottenfora och fauna på stenmaterialet. MB 2:8. Alla som bedriver eller har bedrivit en verksamhet eller vidtagit en åtgärd som medfört skada eller olägenhet för miljön ansvarar till dess skadan eller olägenheten har upphört för att denna avhjälps i den omfattning det kan anses skäligt enligt 10 kap. Kommentar: Uppkommer skador på allmän eller enskild egendom genom föreslagna skyddsåtgärder kommer detta att behandlas som ett skadeståndsärende. Förstörd bottenvegetation/fauna kommer att ersättas med nykolonisation på det nya substratet till nästa vegetationssäsong. MB 2:9. Kan en verksamhet eller åtgärd befaras föranleda skada eller olägenhet av väsentlig betydelse för människor hälsa eller miljön, även om sådana skyddsåtgärder och andra försiktighetsmått vidtas som kan krävas enligt denna balk, får verksamheten bedrivas eller åtgärden vidtas endast om regering finner att det finns särskilda skäl. En verksamhet eller åtgärd får inte bedrivas eller vidtas om den medför risk för att ett stort antal människor får sina levnadsförhållanden väsentligt försämrade eller att miljön försämras avsevärt. Kommentar: Skyddsåtgärderna bedöms ej innebära risk för att människor får sina levnadsförhållanden väsentligt försämrade eller att miljön försämras avsevärt - tvärtom uppnås nödvändig säkerhet, dels för att kunna vistas i området, dels för befintliga byggnader på markytorna innanför kajerna. BESTÄMMELSER OCH RESTRIKTIONER Mark- och vattenområden som har betydelse för yrkesfisket eller för vattenbruk ska enligt 3 kap 5 i miljöbalken så långt möjligt skyddas mot åtgärder som påtagligt kan försvåra näringarnas bedrivande. Kommentar: Skyddsvärda uppväxt- och rekryteringsområden för kommersiellt viktiga arter finns i hela kustområdet, men det saknas underlag för att avgränsa de viktigaste av dessa som riksintresse (citat ur Fiskeriverkets utredning Finfo 2006:1; referens 8). I utredningen finns inte något särskilt utpekat riksintresseområde för fisket vid Hunnebostrand. Riksintresset påverkas därför ej. BILAGA 3:2

32 Fig 4. Områden av riksintresse för naturvård samt friluftsliv i förhållande till området med tryckbanken (rödmarkering). Mark- och vattenområden som har betydelse från allmän synpunkt på grund av områdenas natur- eller kulturvärde eller med hänsyn till friluftslivet ska enligt 3 kap 6 i miljöbalken så långt möjligt skyddas mot åtgärder som påtagligt kan skada natur- eller kulturmiljön. Kommentar: Föreslagen åtgärd bedöms inte skada natur- eller kulturmiljön på något påtagligt sätt. Byggnader av kulturellt intresse utmed hamnområdet kommer att bli mer säkrade mot sättningsskador. Ej heller påverkas några fritidsintressen negativt. Anläggningsområdet för tryckbanken ligger tillsammans med vidsträckta omgivningar inom riksintresseområde för både rörligt friluftsliv enligt 4 kap 2 i miljöbalken som inom riksintresset obruten kust enligt 4 kap 3 i miljöbalken. Kommentar: Projektet bedöms inte skada riksintressena på något sätt. Strandskydd enligt 7 kap miljöbalken omfattar land- och vattenområdet vid havet, insjöar och vattendrag intill åtminstone 100 meter från strandlinjen vid normalt medelvattenstånd. Inom detta område får inte byggnader uppföras eller grävningsarbeten utföras för sådana byggnader, eller andra åtgärder utföras som kan förhindra allmänhetens åtkomst av området eller väsentligen försämra livsvillkoren för djur- och växtarter. Kommentar: Anläggningsområdet för tryckbanken omfattas ej av strandskydd. BILAGA 3:3
