TPM 075/09-SE GILTIG FRÅN: EN 15650:2010 FDMB BRANDSPÄLL

Transkript

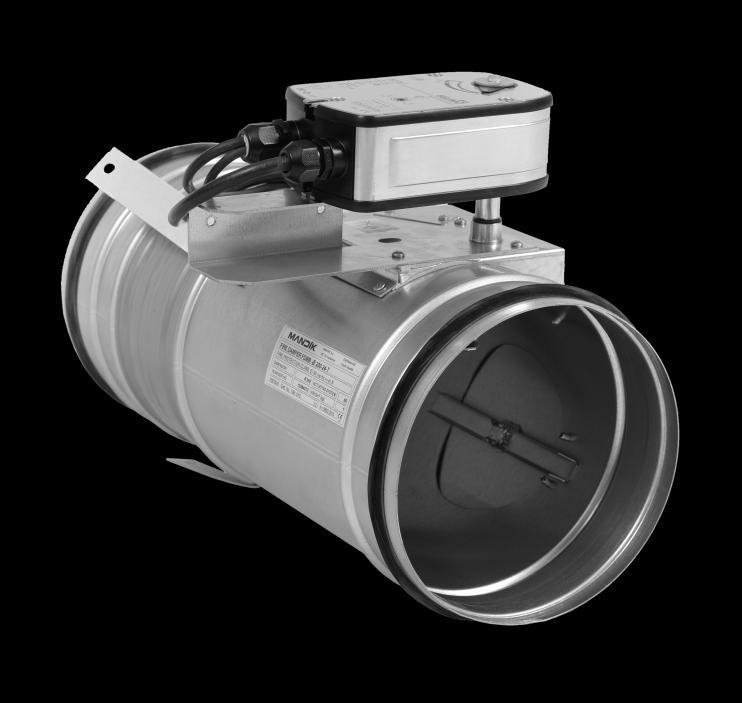

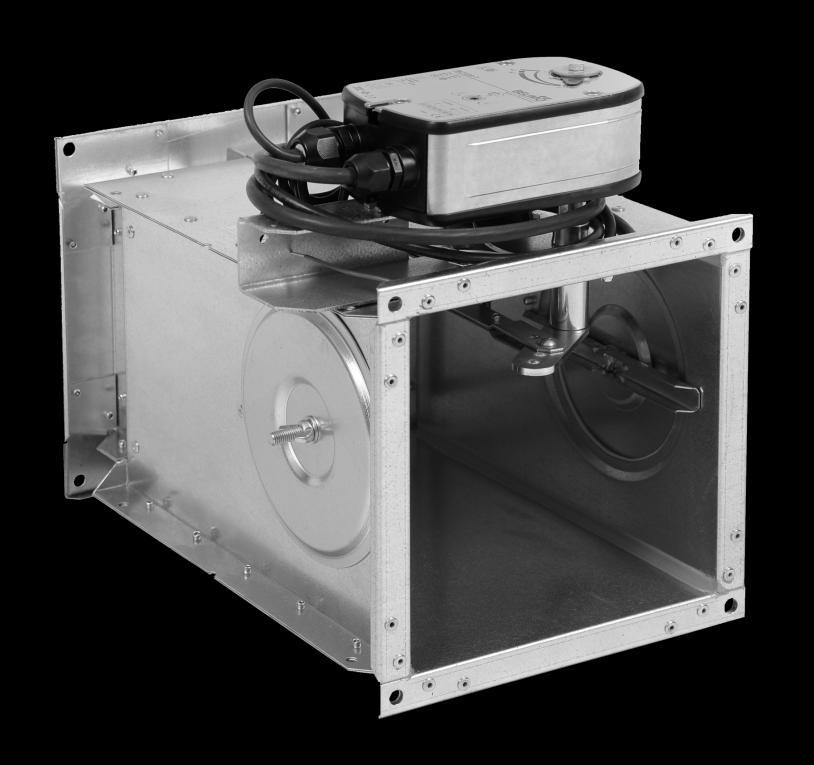

1 -SE GILTIG FRÅN: --0 EN 5650:00 BRANDSPÄLL FDMB

2 Dessa tekniska specifikationer beskriver de olika storlekar och modeller som tillverkas av brandspjäll (i fortsättningen enbart benämnt "spjäll") av typ FDMB. De är giltiga för produktion, utformning, beställning, leverans, montering och drift. I. INNEHÅLL II. ALLMÄN INFORMATION. Beskrivning.... Utformning Mått och vikter Placering och montage Installationsöversikt... III. TEKNISKA DATA 6. Tryckfall Lokal tryckfallskoefficient Bullerdata Elektriska komponenter, anslutning och elscheman... 6 IV. BESTÄLLNINGSINFORMATION 8 0. Ordernyckel... 8 V. PRODUKTDATA 9. Dataetikett... 9 VI. MATERIAL OCH YTSKIKT 9. Material... 9 VII. BESIKTNING OCH PROVNING 9. Besiktning och provning... 9 VIII. TRANSPORT OCH LAGRING 9 4. Transportvillkor... 9 IX. MONTAGE, TILLSYN, UNDERHÅLL OCH REVISIONER 9 5. Montage Driftsättning och revisioner... 0

3 II. ALLMÄN INFORMATION. Beskrivning.. Brandspjäll är luckor i klimatanläggningarnas luftkanaler som förhindrar spridning av brand och förbränningsprodukter från en brandcell till en annan genom att stänga kanalen vid brandavskiljande konstruktioner... Brandspjällen har testats enligt SS-EN 66- och SS-EN Brandspjällen är klassificerade enligt SS-EN A EI 90 (ve ho i o) S.4. Spjällbladet stänger automatiskt luftkanalen med användning av ett ställdon med fjäderretur. Ställdonets fjäderretur startar när den termoelektriska utlösningsenheten BAE 7B-S aktiveras, när återställningsknappen på BAE 7B-S trycks in eller när strömförsörjningen till ställdonet avbryts..5. Spjället är tätat med en silikonpackning mot inträngande rök efter bladets stängning. Samtidigt är spjällbladet inbäddat i ett material vilket utökar dess kapacitet och säkrar kanalens lufttäthet..6. Användningen av spjällen är inte beroende av luftcirkulationens riktning. Spjällen kan placeras i en godtycklig position..7. Kvadratiska spjäll har två inspektionshål. Runda spjäll har ett inspektionshål eftersom ställdonet och inspektionshålet kan ställas in i det mest fördelaktiga läget (med avseende på drift och manövrering via styrenheten)..8. Korrekt spjällfunktion uppnås under följande villkor: a) Maximal hastighet på luftcirkulationen: m.s - Maximal tryckskillnad: 00 Pa b) Spjällen kan bara ställas i STÄNGD läge då fläkten eller luftbehandlingsaggregatet är avstängt. Målet är att säkra korrekt tillslutning och säker funktion hos brandspjället i händelse av brand. c) Luftcirkulation måste genomgående vara stabil i hela det luftreglerade området..9. Styrenheterna är utformade för klimatzoner med ett milt klimat enligt SS-EN Spjällen lämpar sig för system utan cirkulation av slipande, kemiska eller vidhäftande.. Temperaturen på den plats där installationen sker tillåts variera från - 0 C till + 50 C... Om inget annat anges är alla mått och vikter i millimeter och kilo... Följande symboler och enheter används i detta dokument. Nyckel: w [m.s - ] lufthastighet p [Pa] tryckfall L w [db] ljudnivå A,B, a, c, e, f [ ] tryckfallskoefficient [kg.m - ] [mm] densitet mått S [m ] area

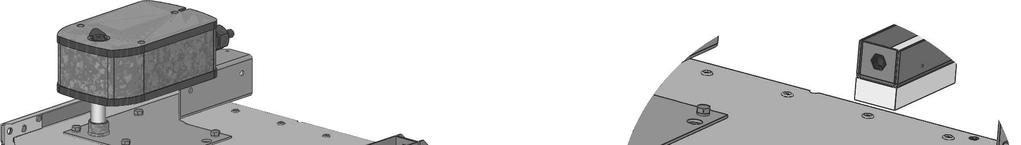

4 . Utformning.. FDMB-modellen är alltid utrustad med antingen ställdonet BLF(BF) 4-T eller BLF(BF) 0-T (i fortsättningen enbart benämnt "ställdon" ). Efter att ha anslutits till strömförsörjningen AC/DC 4 V eller 0 V, flyttar ställdonet spjällbladet till läge "ÖPPEN" samtidigt som den sträcker tillbaka fjäderreturen. När ställdonet är spänningssatt är spjällbladet i läge "ÖPPEN" och fjäderreturen spänd. Den tid som behövs för full öppning av spjällbladet från läge "STÄNGD" till "ÖPPEN" är max 40 sek. Om strömförsörjningen stängs av (på grund av förlust av matningsspänning, aktivering av termoelektriska ställdonet eller vid tryck på återställningsknappen på den termoelektriska utlösningsenheten BAE 7B-S), för fjäderreturen tillbaka bladet till avbrottspositionen "STÄNGD". Tiden för att förflytta bladet från läge "ÖPPEN" till läge "STÄNGD" är max 6 sek. I händelse av att strömförsörjningen blir återställd igen (med spjällbladet i valfri position) börjar ställdonet flytta spjällbladet till läge "ÖPPEN". En termoelektrisk utlösningsenhet av typ BAE 7B-S, som innehåller tre termiska säkringar Tf och Tf/Tf, är en del av ställdonet. Dessa säkringar aktiveras när temperaturgränsen +7 C har överskridits (säkring Tf när temperaturen runt spjället och säkringarna Tf/Tf när temperaturen i luftkanalen har överskridits). Efter att termosäkringarna Tf eller Tf/Tf har utlösts, är strömförsörjningen permanent och oåterkalleligen avbruten och ställdonet flyttar spjällbladet, med hjälp av den förspända fjäderreturen, till avbrottspositionen "STÄNGD"... Olika spjällmodeller ges i tabell.4.. Den ska markeras med kompletterande siffror efter punkten i beställningsnyckeln. Tabell... Spjällmodell Spjällmodell Kompl. siffror Med ställdon BLF 0-T (BLF 0-T).40 Med ställdon BLF 4-T (BLF 4-T).50 Figur Exempel på spjäll 4

5 . Matt och vikter.. Mått Figur Runda brandspjäll av FDMB-typ Figur Kvadratiska brandspjäll av FDMB-typ Position: Brandspjäll 4 BAE 7B-S termoelektrisk utlösningsenhet* Spjällblad 5 Inspektionshålets lock Ställdon * Den är ansluten med ställdonet och placeras i kanalen. Håldiameter i kanalen är 0 mm. 5

6 .. Vikt och effektiv area Tabell... Vikt och effektiv area rund FDMB-typ Storlek D c Vikt Effektiv area Sef [m ] Ställdon typ 60-7, 0,0 BLF 80-8, 0,076 BLF 00-9, 0,07 BLF 5-9,8 0,099 BLF 50-0, 0,080 BLF 80 -, 0,049 BLF 5 7,5, 0,069 BLF ,8 0,080 BLF 55 7,5 5, 0,08 BLF ,5 0,078 BLF ,4 0,89 BLF ,4 0,79 BLF , 0, BF , 0,8 BF Tabell... Vikt och effektiv area kvadratisk FDMB-typ A x B a c Vikt [kg] Effektiv area S ef [m ] Ställdon typ A x B a c Vikt [kg] Effektiv area S ef [m ] Ställdon typ 60 x , 0,008 BLF 80 x ,8 0,05 BLF 60 x ,5 0,0 BLF 80 x , 0,060 BLF 60 x ,6 0,056 BLF 80 x 550-5,9 0,067 BLF 60 x ,4 0,06 BLF 80 x , 0,0686 BLF 60 x ,7 0,05 BLF 80 x ,5 0,074 BLF 60 x ,9 0,076 BLF 80 x ,9 0,0784 BLF 60 x 5-97,5 9, 0,094 BLF 80 x , 0,08 BLF 60 x ,9 0,04 BLF 80 x ,8 0,0896 BLF 60 x ,5 0,096 BLF 80 x , 0,095 BLF 60 x ,0456 BLF 80 x ,9 0,0 BLF 60 x ,056 BLF 80 x ,6 BLF 60 x 550-5,5 0,0576 BLF 80 x ,6 0,0 BF 60 x 560-0,7 0,0588 BLF 00 x ,6 0,044 BLF 60 x , 0,066 BLF 00 x ,9 0,076 BLF 60 x ,4 0,067 BLF 00 x , 0,008 BLF 60 x ,7 0,0696 BLF 00 x ,9 0,088 BLF 60 x , 0,0768 BLF 00 x , 0,06 BLF 60 x ,8 0,086 BLF 00 x ,5 0,068 BLF 60 x ,4 0,0876 BLF 00 x 5-97,5 9,7 0,09 BLF 60 x ,5 0,0996 BLF 00 x ,6 0,0456 BLF 60 x ,6 BLF 00 x , 0,058 BLF 80 x ,4 0,06 BLF 00 x , 0,0608 BLF 80 x ,7 0,054 BLF 00 x ,7 0,0688 BLF 80 x ,9 0,08 BLF 00 x , 0,0768 BLF 80 x ,6 0,05 BLF 00 x ,4 0,0784 BLF 80 x ,094 BLF 00 x ,9 0,0848 BLF 80 x , 0,0 BLF 00 x , 0,0896 BLF 80 x 5-97,5 9,4 0,04 BLF 00 x ,5 0,098 BLF 80 x , 0,099 BLF 00 x , 0,04 BLF 80 x ,8 0,046 BLF 00 x ,8 0,088 BLF 6

7 A x B a c Vikt [kg] Effektiv area S ef [m ] Ställdon typ A x B a c Vikt [kg] Effektiv area S ef [m ] Ställdon typ 00 x ,4 0,68 BLF 00 x , 0,48 BLF 00 x ,6 0,8 BLF 00 x ,4 0,74 BLF 00 x ,8 0,488 BF 00 x ,78 BLF 50 x , 0,089 BLF 00 x ,5 0,456 BLF 50 x ,4 0,0 BLF 00 x ,7 0,508 BLF 50 x ,7 0,07 BLF 00 x ,6 0,664 BLF 50 x ,6 0,078 BLF 00 x , 0,768 BLF 50 x ,9 0,044 BLF 00 x ,9 0,898 BF 50 x , 0,048 BLF 00 x , 0,58 BF 50 x 5-97,5 0,4 0,055 BLF 00 x ,8 0,48 BF 50 x 50-5, 0,0599 BLF 5 x , 0,048 BLF 50 x ,9 0,069 BLF 5 x ,6 0,00 BLF 50 x ,0798 BLF 5 x ,9 0,058 BLF 50 x ,7 0,090 BLF 5 x 50-65,8 0,0495 BLF 50 x , 0,008 BLF 5 x 80-80, 0,0578 BLF 50 x ,4 0,09 BLF 5 x 00-90,9 0,06 BLF 50 x , BLF 5 x 5-97,5,7 0,0674 BLF 50 x ,4 0,76 BLF 5 x 50-5,7 0,0784 BLF 50 x ,6 0,8 BLF 5 x ,4 0,0908 BLF 50 x ,4 0,44 BLF 5 x ,5 0,045 BLF 50 x ,48 BLF 5 x , 0,8 BLF 50 x ,6 0,5 BLF 5 x ,0 BLF 50 x ,74 BF 5 x , 0,48 BLF 50 x , 0,95 BF 5 x ,7 0,458 BLF 80 x ,5 0,06 BLF 5 x , 0,540 BLF 80 x ,8 0,064 BLF 5 x ,5 0,595 BLF 80 x , 0,0 BLF 5 x ,4 0,760 BLF 80 x ,9 0,04 BLF 5 x ,870 BF 80 x , 0,0504 BLF 5 x ,7 0,008 BF 80 x ,6 0,055 BLF 5 x , 0,8 BF 80 x 5-97,5 0,8 0,0588 BLF 5 x ,6 0,558 BF 80 x 50-5,8 0,0684 BLF 50 x , 0,084 BLF 80 x ,4 0,079 BLF 50 x ,6 0,047 BLF 80 x ,5 0,09 BLF 50 x ,9 0,040 BLF 80 x , 0,0 BLF 50 x ,9 0,0567 BLF 80 x ,9 0,5 BLF 50 x 80-80,4 0,066 BLF 80 x ,76 BLF 50 x 00-90,7 0,075 BLF 80 x ,6 0,7 BLF 50 x 5-97,5 0,7 0,077 BLF 80 x ,44 BLF 50 x 50-5,9 0,0898 BLF 80 x , 0,9 BLF 50 x ,6 0,040 BLF 80 x , 0,56 BLF 50 x ,8 0,97 BLF 80 x ,7 0,6 BLF 50 x ,6 0,55 BLF 80 x ,4 0,75 BF 50 x ,4 0,5 BLF 80 x ,8 0,99 BF 50 x ,5 0,544 BLF 80 x ,5 0, BF 50 x , 0,670 BLF 00 x ,7 0,04 BLF 50 x ,6 0,764 BLF 00 x ,086 BLF 50 x ,9 0,87 BLF 00 x , 0,08 BLF 50 x ,9 0,06 BF 00 x , 0,0468 BLF 50 x ,5 0,4 BF 00 x ,6 0,0546 BLF 50 x , 0,00 BF 00 x ,9 0,0598 BLF 50 x ,9 0,65 BF 00 x 5-97,5, 0,067 BLF 50 x ,4 0,90 BF 00 x 50-5, 0,074 BLF 400 x ,8 0,04 BLF 00 x ,7 0,0858 BLF 400 x , 0,096 BLF 00 x ,9 0,0988 BLF 400 x ,5 0,0468 BLF 00 x ,6 0,8 BLF 400 x 50-65,5 0,0648 BLF 7

8 A x B a c Vikt [kg] Effektiv area S ef [m ] Ställdon typ A x B a c Vikt [kg] Effektiv area S ef [m ] Ställdon typ 400 x ,0756 BLF 500 x ,58 BF 400 x 00-90, 0,088 BLF 500 x ,9 0,88 BF 400 x 5-97,5,5 0,088 BLF 500 x , 0,478 BF 400 x 50-5,6 0,06 BLF 550 x 60-0,9 0,0459 BLF 400 x ,4 0,88 BLF 550 x 80-0, 0,056 BLF 400 x ,6 0,68 BLF 550 x 00-40,6 0,066 BLF 400 x ,4 0,548 BLF 550 x ,8 0,098 BLF 400 x , 0,78 BLF 550 x ,4 0,07 BLF 400 x ,4 0,764 BLF 550 x ,8 0,7 BLF 400 x , 0,908 BLF 550 x 5-97,5 6, 0,50 BLF 400 x ,6 0,06 BLF 550 x , 0,454 BLF 400 x ,9 0,088 BF 550 x , 0,68 BLF 400 x ,9 0,04 BF 550 x , 0,98 BLF 400 x ,6 0,448 BF 550 x , 0,9 BLF 400 x ,4 0,68 BF 550 x 550-5, 0,448 BLF 400 x , 0,988 BF 550 x 560-0,4 0,499 BLF 400 x ,8 0,48 BF 550 x , 0,70 BF 450 x ,4 0,069 BLF 550 x 60-55,8 0,856 BF 450 x ,7 0,045 BLF 550 x , 0,958 BF 450 x 00-40, 0,05 BLF 550 x ,4 0,64 BF 450 x 50-65, 0,078 BLF 550 x , 0,468 BF 450 x 80-80,7 0,086 BLF 550 x , 0,7 BF 450 x ,094 BLF 550 x , 0,4 BF 450 x 5-97,5, 0,005 BLF 560 x ,0468 BLF 450 x ,4 0,69 BLF 560 x 80-0,4 0,057 BLF 450 x , 0,5 BLF 560 x 00-40,8 0,0676 BLF 450 x ,5 0,558 BLF 560 x ,096 BLF 450 x ,4 0,76 BLF 560 x ,6 0,09 BLF 450 x , 0,968 BLF 560 x ,96 BLF 450 x ,4 0,009 BLF 560 x 5-97,5 6, 0,74 BLF 450 x , 0,7 BLF 560 x ,5 0,48 BLF 450 x ,7 0,96 BLF 560 x ,4 0,76 BLF 450 x ,78 BF 560 x ,4 0,976 BLF 450 x 70-95, 0,64 BF 560 x ,4 0,6 BLF 450 x ,8 0,788 BF 560 x 550-5,4 0,496 BLF 450 x ,7 0,99 BF 560 x 560-0,6 0,548 BLF 450 x ,5 0,40 BF 560 x ,4 0,756 BF 450 x , 0,8 BF 560 x ,9 BF 500 x ,9 0,044 BLF 560 x ,5 0,06 BF 500 x 80-0, 0,0506 BLF 560 x ,7 0,8 BF 500 x 00-40,7 0,0598 BLF 560 x ,5 0,56 BF 500 x 50-65,8 0,088 BLF 560 x ,5 0,796 BF 500 x 80-80, 0,0966 BLF 600 x 60-0,4 0,0504 BLF 500 x 00-90,7 0,058 BLF 600 x 80-0,8 0,066 BLF 500 x 5-97,5 4 0,7 BLF 600 x , 0,078 BLF 500 x , 0, BLF 600 x ,5 0,008 BLF 500 x ,58 BLF 600 x , 0,76 BLF 500 x ,4 0,748 BLF 600 x ,5 0,88 BLF 500 x , 0,978 BLF 600 x 5-97,5 6,8 0,7 BLF 500 x , 0,08 BLF 600 x , 0,596 BLF 500 x ,4 0,54 BLF 600 x ,848 BLF 500 x , 0,48 BLF 600 x , 0,8 BLF 500 x 60-55,8 0,576 BF 600 x , 0,408 BLF 500 x , 0,668 BF 600 x 550-5, 0,688 BLF 500 x 70-95, 0,944 BF 600 x 560-0,4 0,744 BF 500 x ,8 BF 600 x , 0,968 BF 8

9 A x B a c Vikt [kg] Effektiv area Sef [m ] Ställdon typ A x B a c Vikt [kg] Effektiv area Sef [m ] Ställdon typ 600 x 60-55,9 0,6 BF 70 x , 0,75 BF 600 x , 0,48 BF 70 x ,7 0,886 BF 600 x ,6 0,584 BF 750 x , 0,069 BLF 600 x ,4 0,808 BF 750 x ,5 0,078 BLF 600 x ,5 0,4088 BF 750 x ,09 BLF 60 x 60-0,7 0,05 BLF 750 x ,4 0,78 BLF 60 x , 0,0649 BLF 750 x , 0,49 BLF 60 x ,6 0,0767 BLF 750 x ,6 0,6 BLF 60 x ,9 0,06 BLF 750 x 5-97,5 9 0,740 BLF 60 x ,5 0,9 BLF 750 x ,4 0,04 BLF 60 x ,9 0,57 BLF 750 x ,5 0,4 BLF 60 x 5-97,5 7, 0,446 BLF 750 x ,7 0,698 BLF 60 x ,5 0,68 BLF 750 x ,9 0,05 BLF 60 x ,5 0,947 BLF 750 x , 0,408 BF 60 x ,6 0,4 BLF 750 x ,4 0,479 BF 60 x ,7 0,57 BLF 750 x ,4 0,76 BF 60 x 550-5,8 0,8 BLF 750 x , 0,976 BF 60 x ,89 BF 750 x ,6 0,48 BF 60 x ,9 0,7 BF 800 x ,6 0,0684 BLF 60 x ,6 0,04 BF 800 x , 0,086 BLF 60 x ,4 BF 800 x ,6 0,0988 BLF 60 x , 0,776 BF 800 x , 0,68 BLF 60 x , 0,40 BF 800 x ,8 0,596 BLF 650 x ,0549 BLF 800 x , 0,748 BLF 650 x ,4 0,067 BLF 800 x 5-97,5 9,7 0,86 BLF 650 x ,8 0,079 BLF 800 x 50-5, 0,66 BLF 650 x , 0,098 BLF 800 x , 0,508 BLF 650 x ,8 0,8 BLF 800 x ,6 0,888 BLF 650 x , 0,40 BLF 800 x ,9 0,68 BLF 650 x 5-97,5 7,5 0,495 BLF 800 x , 0,648 BF 650 x ,8 0,79 BLF 800 x ,4 0,74 BF 650 x ,9 0,0 BLF 800 x ,4 0,408 BF 650 x ,8 BLF 900 x ,7 0,0774 BLF 650 x , 0,6 BLF 900 x , 0,0946 BLF 650 x 550-5, 0,98 BLF 900 x ,8 0,8 BLF 650 x 560-0,4 0,989 BF 900 x ,4 0,548 BLF 650 x , 0, BF 900 x , 0,806 BLF 650 x ,46 BF 900 x ,7 0,978 BLF 650 x ,4 0,58 BF 900 x 5-97,5, 0,07 BLF 650 x ,8 0,904 BF 900 x 50-5,7 0,45 BLF 650 x ,6 0,448 BF 900 x ,9 0,88 BLF 70 x ,6 0,060 BLF 900 x , 0,68 BLF 70 x , 0,077 BLF 900 x ,7 0,698 BF 70 x ,5 0,087 BLF 900 x , 0,48 BF 70 x ,9 0,06 BLF 000 x ,8 0,0864 BLF 70 x ,6 0,407 BLF 000 x ,4 0,056 BLF 70 x , 0,54 BLF 000 x ,48 BLF 70 x 5-97,5 8,4 0,64 BLF 000 x ,7 0,78 BLF 70 x ,8 0,90 BLF 000 x 80-80,5 0,06 BLF 70 x ,8 0, BLF 000 x 00-90, 0,08 BLF 70 x ,546 BLF 000 x 5-97,5,6 0,5 BLF 70 x , 0,88 BLF 000 x , 0,76 BLF 70 x ,4 0,6 BF 000 x ,6 0,68 BLF 70 x ,6 0,8 BF 000 x , 0,648 BF 70 x ,6 0,55 BF 000 x ,6 0,48 BF 9

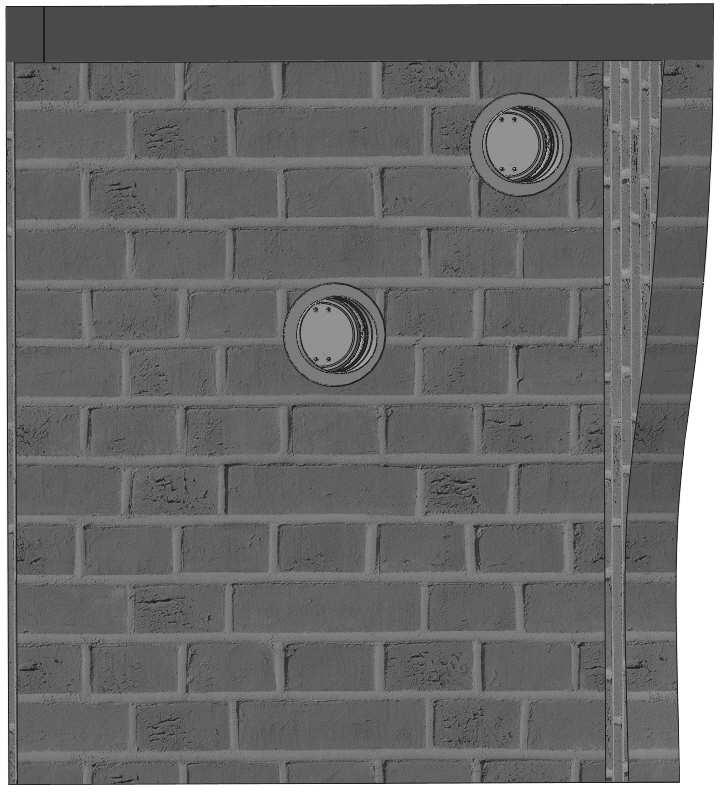

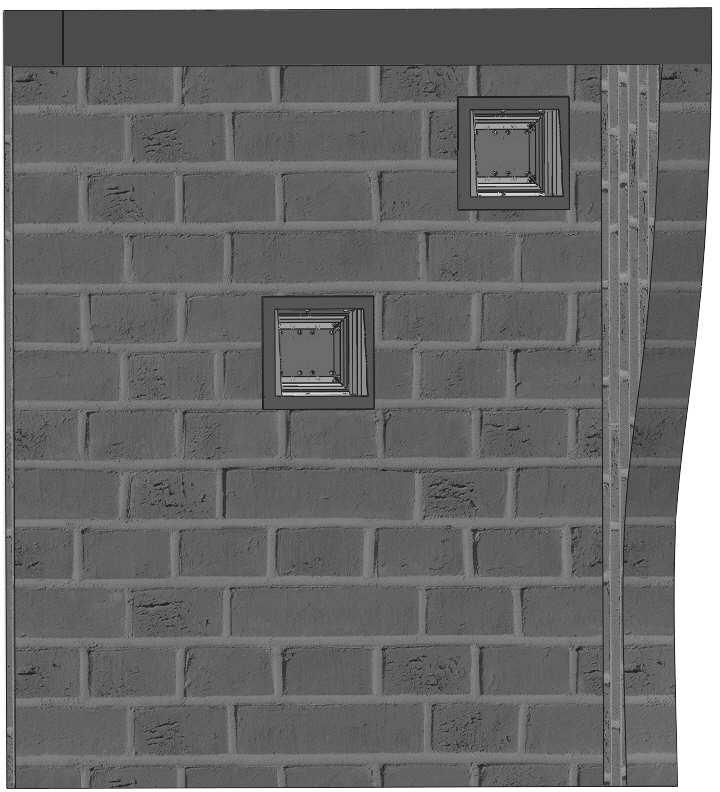

10 .. För runda brandspjäll överlappar det öppna spjällbladet spjället från dimension 5 gånger värdet på "c". Dessa värden specificeras i tabell... På kvadratiska brandspjäll överlappar det öppna spjällbladet spjället från dimension B=60 gånger värdet på "c" eller "a" och "c". Dessa värden specificeras i tabell... Värdet måste beaktas när de tillhörande luftkanalerna projekteras. Figur 4 Värdet "c" rund FDMB-typ Figur 5 Värdena "a" och "c" kvadratisk FDMB-typ 4. Placering och montering 4.. Brandspjällen är lämpliga för installation i godtycklig position i vertikala och horisontella kanaldelar i brandavskiljande konstruktioner. Monteringen måste göras så att det är helt uteslutet att belastningar från brandavskiljande konstruktioner kan överföras till spjället. Parallella luftkanaler måste hängas eller stödjas så att det är helt uteslutet att belastningar från dessa kanaler kan överföras till spjället. 4.. För att ge nödvändigt utrymme till spjällets styrenhet måste alla andra objekt vara belägna minst 50 mm från spjällets delar. Inspektionshålet måste vara tillgängligt. 4.. Avståndet mellan brandspjäll och byggnadsdel (väggar eller tak) måste vara minst 75 mm. I händelse av att två eller flera spjäll är tänkta att installeras i samma brandavskiljande konstruktion måste avståndet till närliggande spjäll vara minst 00 mm enligt SS-EN 66- punkt.5. Figur 6 Placering av väggöppningar min. 75 min. 75 min. 00 min. 00 min. 75 min. 75 0

11 4.4. Styrmekanismen måste skyddas (täckas) mot skador och föroreningar under installationsprocessen Alla brandspjäll måste vara stängda under installationsprocessen. Spjället får inte deformeras vid inmurning. När väl spjället är inbyggt får inte spjällbladet skava mot spjället under öppning eller stängning Runda spjäll är gummitätade och limmade hela vägen runt Öppningsmått vid installationer Figur 7 Öppningsmått vid inst. av rund FDMB-typ Figur 8 Öppningsmått vid inst. av kvadratisk FDMB-typ 4.8. Exempel på installation av brandspjäll Brandspjällen kan integreras i en fast väggkonstruktion utförd t.ex. av normal betong, murning eller porös betong med minsta tjocklek på 00 mm eller i fasta takkonstruktioner utförda t.ex. i normal eller porös betong med en minsta tjocklek på 50 mm. Rekommenderad håltagning specificeras i figurerna 7 och Brandspjällen kan integreras i en gipsväggskonstruktion med brandklassning EI Brandspjällen kan också integreras utanför väggkonstruktionen. Kanalen och spjälldelen mellan väggkonstruktionen och spjällbladet (märkt med "BUILD IN EDGE" på skyddshöljet) måste skyddas med brandisolering Om ett fyrkantigt spjäll installeras utanför en konstruktion är det nödvändigt att använda förstärkning VRM-III. 5. Installationsöversikt 5.. Installationsöversikt Tabell 5... Installationsöversikt Spjälltyp FDMB installation Klass Figur Fyrkantig (max. mĺtt 000x500 eller 500x000, max. area 0,5 m ) Spjället monteras på en fast väggkonstruktion som är minst 00 mm tjock. Utrymmet mellan spjäll och vägg fylls med murbruk och gips. (anmärkning ) Spjället monteras på en fast takkonstruktionen med minsta tjocklek 50 mm. Utrymmet mellan spjäll och tak fylls med murbruk och gips. (anmärkning ) EIS 90 9 EIS 90 0

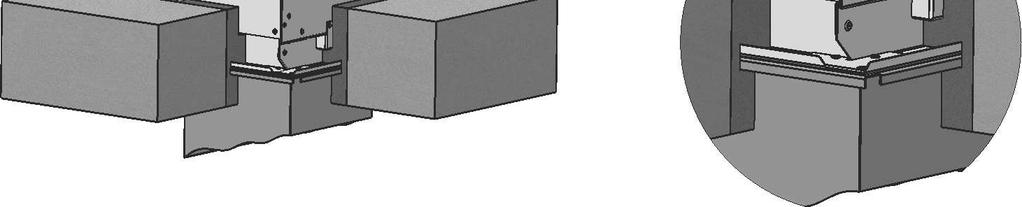

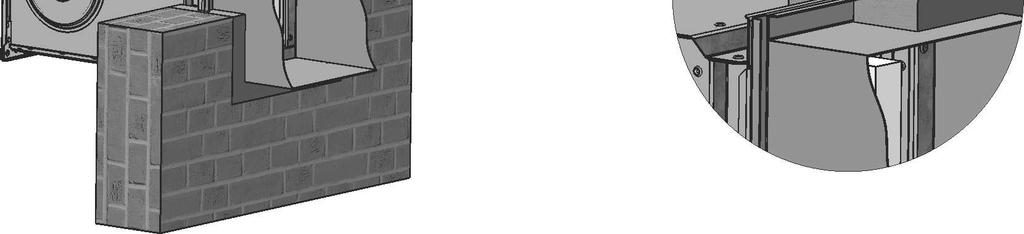

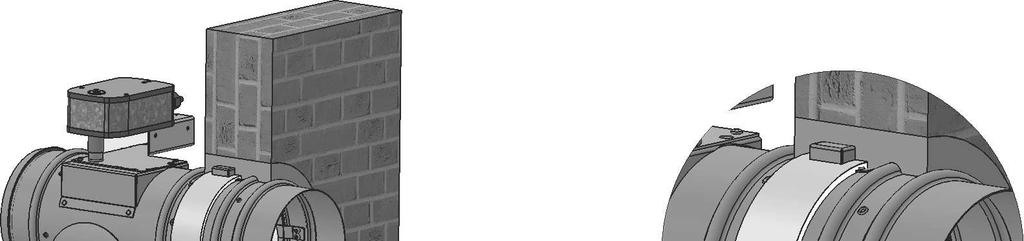

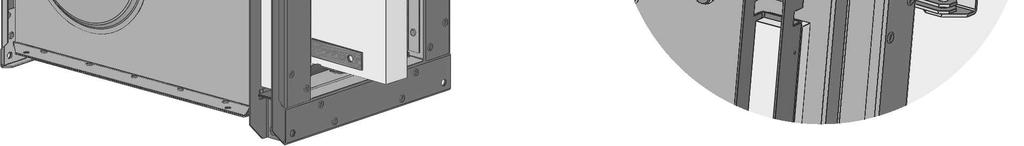

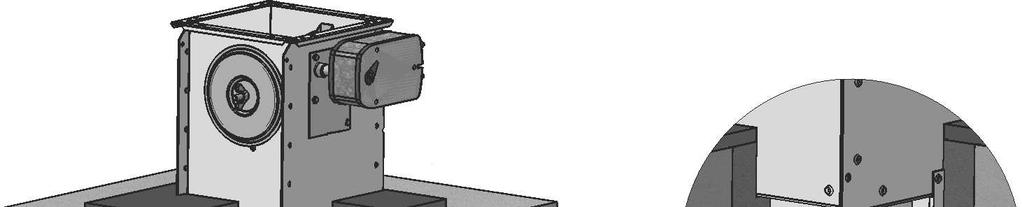

12 Spjälltyp FDMB installation Klass Figur Spjället monteras på en fast väggkonstruktion som är minst 00 mm tjock. Utrymmet mellan spjäll och vägg fylls med mineralull med en minsta densitet på 40 kg/m ). Gipsytan täcks med en brandskyddande massa min. tjocklek mm och kalciumsilikatskiva min. tjocklek 5 mm (min. densitet 870 kg/m ). (anmärkning ) EIS 90 Spjället monteras på en gipsvägg, brandklass EI 90. Utrymmet mellan spjäll och vägg fylls med mineralull med en minsta densitet på 40 kg/m ). Gipsytan täcks med en brandskyddande massa min. tjocklek mm och kalciumsilikatskiva min. tjocklek 5 mm (min. densitet 870 kg/m ). EIS 90 Fyrkantig (max. mĺtt 000x500 eller 500x000, max. area 0,5 m ) Runda (storlek ) Spjället monteras på en fast takkonstruktion, brandklass EI 90. Utrymmet mellan spjäll och vägg fylls med mineralull med en minsta densitet på 40 kg/m ). Gipsytan täcks med en brandskyddande massa min. tjocklek mm och kalciumsilikatskiva min. tjocklek 5 mm (min. densitet 870 kg/m ). (anmärkning ) Spjället monteras utanför en fast takkonstruktion. Utrymmet mellan spjäll och tak fylls med murbruk och gips Isolering av kanal och brandspjäll är tillverkade av stenull bunden med användning av ett organiskt harts med krossad sten som kylmedium (min. densitet 00 kg/m ), EIS 90, tjocklek 60 mm (anmärkning,,4 ) Spjället monteras utanför en fast väggkonstruktion Utrymmet mellan kanal och vägg fylls med mineralull med en minsta densitet på 40 kg/m ). Gipsytan täcks med en brandskyddande massa min. tjocklek mm och kalciumsilikatskiva min. tjocklek 5 mm (min. densitet 870 kg/m ). Isolering av kanal och brandspjäll är tillverkade av stenull bunden med användning av ett organiskt harts med krossad sten som kylmedium (min. densitet 00 kg/m ), EIS 90, tjocklek 60 mm (anmärkning,,4 ) Spjället monteras utanför en gipsvägg, brandklass EI 90. Utrymmet mellan kanal och vägg fylls med mineralull med en minsta densitet på 40 kg/m ). Gipsytan täcks med en brandskyddande massa min. tjocklek mm och kalciumsilikatskiva min. tjocklek 5 mm (min. densitet 870 kg/m ). Isolering av kanal och brandspjäll är tillverkade av stenull bunden med användning av ett organiskt harts med krossad sten som kylmedium (min. densitet 00 kg/m ), EIS 90, tjocklek 60 mm (anmärkning,4) Spjället monteras på en fast väggkonstruktion som är minst 00 mm tjock. Utrymmet mellan spjäll och vägg fylls med murbruk och gips. (anmärkning ) Spjället monteras på en fast takkonstruktionen med minsta tjocklek 50 mm. Utrymmet mellan spjäll och tak fylls med murbruk och gips. (anmärkning ) Spjället monteras på en fast väggkonstruktion som är minst 00 mm tjock. Utrymmet mellan spjäll och vägg fylls med mineralull med en minsta densitet på 40 kg/m ). Gipsytan täcks med en brandskyddande massa min. tjocklek mm och kalciumsilikatskiva min. tjocklek 5 mm (min. densitet 870 kg/m ). (anmärkning ) Spjällets monteras på en gipsvägg, brandklass EI 90. Utrymmet mellan spjäll och vägg fylls med mineralull med en minsta densitet på 40 kg/m ). Gipsytan täcks med en brandskyddande massa min. tjocklek mm och kalciumsilikatskiva min. tjocklek 5 mm (min. densitet 870 kg/m ). EIS 90 EIS 90 4 EIS 90 5 EIS 90 6 EIS 90 7 EIS 90 8 EIS 90 9 EIS 90 0 Spjället monteras på en fast takkonstruktion, brandklass EI 90. Utrymmet mellan spjäll och vägg fylls med mineralull med en minsta densitet på 40 kg/m ). Gipsytan täcks med en brandskyddande massa min. tjocklek mm och kalciumsilikatskiva min. tjocklek 5 mm (min. densitet 870 kg/m ). (anmärkning ) EIS 90

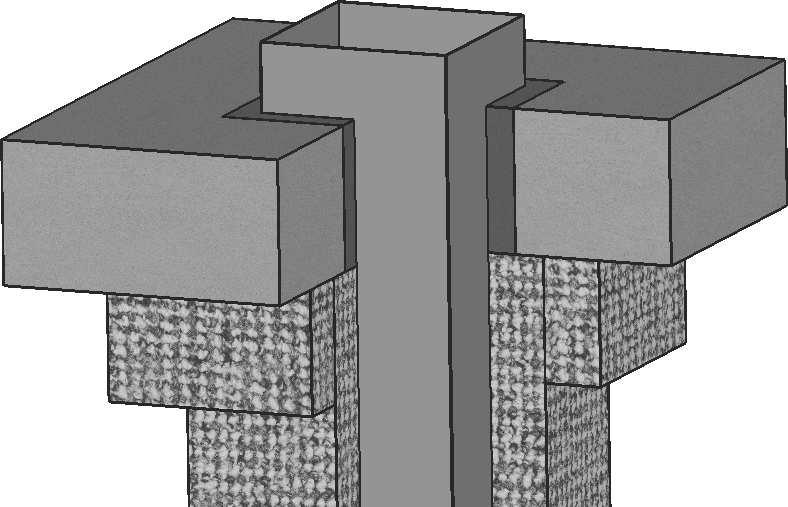

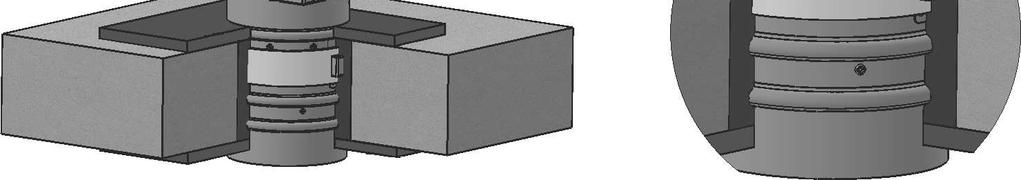

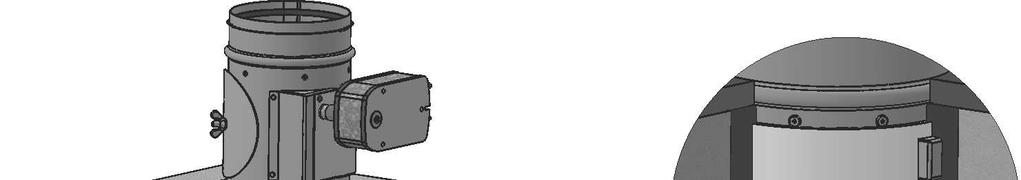

13 Spjälltyp FDMB installation Klass Figur Runda (storlek ) Spjället monteras utanför en fast takkonstruktion. Utrymmet mellan spjäll och tak fylls med murbruk och gips Isolering av kanal och brandspjäll är tillverkade av stenull med ena sidan av trådstängsel (min. densitet 80 kg/m ). Placerad i två lager, total tjocklek 00 mm (60+40 mm eller mm). (anmärkning,) Spjället monteras utanför en fast väggkonstruktion Utrymmet mellan kanal och vägg fylls med mineralull med en minsta densitet på 40 kg/m ). Gipsytan täcks med en brandskyddande massa min. tjocklek mm och kalciumsilikatskiva min. tjocklek 5 mm (min. densitet 870 kg/m ). Isolering av kanal och brandspjäll är tillverkade av stenull med ena sidan av trådstängsel (min. densitet 80 kg/m. Placerad i två lager, total tjocklek 00 mm (60+40 mm eller mm). (anmärkning,) Spjället monteras utanför en gipsvägg Utrymmet mellan kanal och vägg fylls med mineralull med en minsta densitet på 40 kg/m ). Gipsytan täcks med en brandskyddande massa min. tjocklek mm och kalciumsilikatskiva min. tjocklek 5 mm (min. densitet 870 kg/m ). Isolering av kanal och brandspjäll är tillverkade av stenull med ena sidan av trådstängsel (min. densitet 80 kg/m ). (anmärkning ) EIS 90 EIS 90 EIS 90 4 OBS! ) Fast väggkonstruktion: normal betong/murning eller porös betong med minsta tjocklek 00 mm ) Fast takkonstruktion: normal betong, murning eller porös betong med minsta tjocklek 50 mm ) Motsvarande godkänt brandisolerande system = samma tjocklek, samma brandreaktion, samma densitet, motsvarande lambda och c p 4) Förstärkning av spjäll VRM-III Figur 5 Fastsättning av förstärkning på spjället, spjällplacering utanför vägg- eller takkonstruktion Figur 9 EIS 90 POSITION: Brandspjäll typ FDMB Murbruk eller gips med min. densitet 800 kg/m

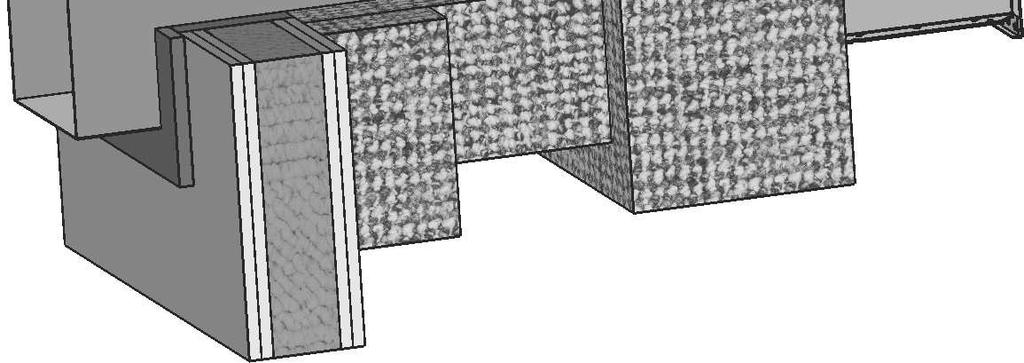

14 min. 50 Figur 0 EIS 90 POSITION: Brandspjäll typ FDMB Murbruk eller gips med min. densitet 800 kg/m Figur EIS POSITION: Brandspjäll typ FDMB Packbox (stenull min. densitet 40 kg/m ) Brandskyddande tätningsmassa min. tjocklek mm 4 Kalciumsilikatskiva min. tjocklek 5 mm (min. densitet 870 kg/m ) 5 Kanal Använda material exempel*: - Promapyr, Rockwool Steprock HD - Promastop - P, K 4 - Promatect - H * Packbox, brandskyddande tätningsmassa, kalciumsilikatskiva och isoleringsmaterial kan ersättas med ett annat godkänt brandtätande system för installation av spjäll med likvärdiga materialegenskaper 4

15 min. 50 Figur EIS POSITION: Brandspjäll typ FDMB Packbox (stenull min. densitet 40 kg/m ) Brandskyddande tätningsmassa min. tjocklek mm 4 Kalciumsilikatskiva min. tjocklek 5 mm (min. densitet 870 kg/m ) 5 Kanal Använda material exempel*: - Promapyr, Rockwool Steprock HD - Promastop - P, K 4 - Promatect - H * Packbox, brandskyddande tätningsmassa, kalciumsilikatskiva och isoleringsmaterial kan ersättas med ett annat godkänt brandtätande system för installation av spjäll med likvärdiga materialegenskaper Figur EIS min. 50 POSITION: 5 Brandspjäll typ FDMB Packbox (stenull min. densitet 40 kg/m ) Brandskyddande tätningsmassa min. tjocklek mm 4 Kalciumsilikatskiva min. tjocklek 5 mm (min. densitet 870 kg/m ) 5 Kanal 5 Använda material exempel*: - Promapyr, Rockwool Steprock HD - Promastop - P, K 4 - Promatect - H * Packbox, brandskyddande tätningsmassa, kalciumsilikatskiva och isoleringsmaterial kan ersättas med ett annat godkänt brandtätande system för installation av spjäll med likvärdiga materialegenskaper 5

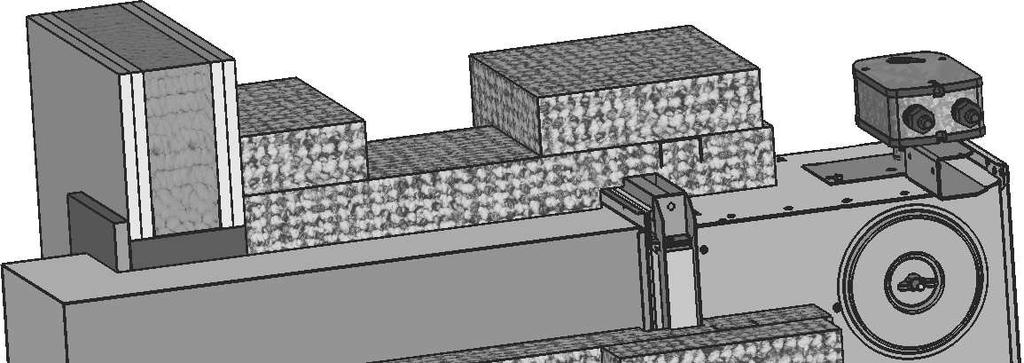

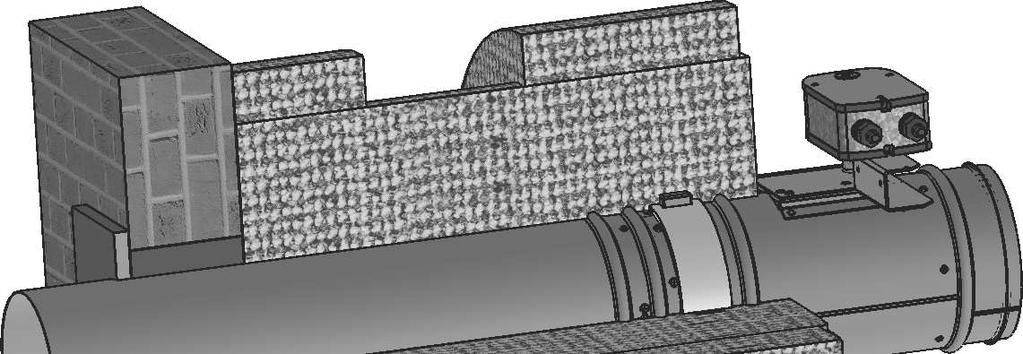

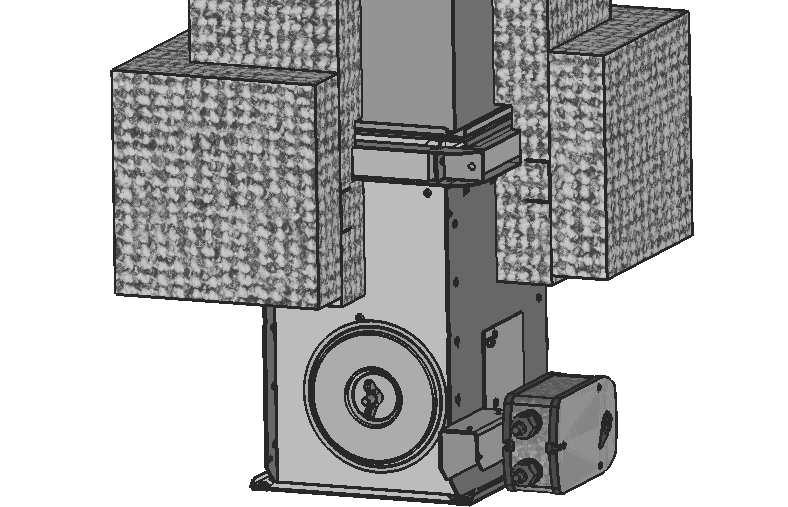

16 Figur 4 6 EIS 90 POSITION: min. 00 min. 400 Brandspjäll typ FDMB Murbruk eller gips med min. densitet 800 kg/m Stenull bunden med användning av ett organiskt harts med krossad sten som kylmedium (min. densitet 00 kg/m ), EIS 90, tjocklek 60 mm 4 VRM-III 5 Profil U5x40x5 6 Kanal Använda material exempel*: Rockwool Conlit Ductrock EIS 90, thickness 60 mm * Packbox, brandskyddande tätningsmassa, kalciumsilikatskiva och isoleringsmaterial kan ersättas med ett annat godkänt brandtätande system för installation av spjäll med likvärdiga materialegenskaper **Förstärkning för VRM-III se figur 8 Figur EIS 90 4 min. 50 POSITION: 8 Brandspjäll typ FDMB Packbox (stenull min. densitet 40 kg/m ) Brandskyddande tätningsmassa min. tjocklek mm 4 Kalciumsilikatskiva min. tjocklek 5 mm (min. densitet 870 kg/m ) 5 Stenull bunden med användning av ett organiskt harts med krossad sten som kylmedium (min. densitet 00 kg/m ), EIS 90, tjocklek 60 mm 6 VRM-III** 7 Profil U5x40x5 8 Kanal min. 00 min. 400 Använda material exempel*: - Promapyr, Rockwool Steprock HD - Promastop - P, K 4 - Promatect - H 5 - Rockwool Conlit Ductrock EIS 90, thickness 60 mm * Packbox, brandskyddande tätningsmassa, kalciumsilikatskiva och isoleringsmaterial kan ersättas med ett annat godkänt brandtätande system för installation av spjäll med likvärdiga materialegenskaper **Förstärkning för VRM-III se figur 8 6

17 Figur EIS 90 min. 50 POSITION: 8 Brandspjäll typ FDMB Packbox (stenull min. densitet 40 kg/m ) Brandskyddande tätningsmassa min. tjocklek mm 4 Kalciumsilikatskiva min. tjocklek 5 mm (min. densitet 870 kg/m ) 5 Stenull bunden med användning av ett organiskt harts med krossad sten som kylmedium (min. densitet 00 kg/m ), EIS 90, tjocklek 60 mm 6 VRM-III** 7 Profil U5x40x5 8 Kanal min. 00 min. 400 Använda material exempel*: - Promapyr, Rockwool Steprock HD - Promastop - P, K 4 - Promatect - H 5 - Rockwool Conlit Ductrock EIS 90, thickness 60 mm * Packbox, brandskyddande tätningsmassa, kalciumsilikatskiva och isoleringsmaterial kan ersättas med ett annat godkänt brandtätande system för installation av spjäll med likvärdiga materialegenskaper **Förstärkning för VRM-III se figur 8 Figur 7 EIS 90 POSITION: Brandspjäll typ FDMB Murbruk eller gips med min. densitet 800 kg/m 7

18 min. 50 Figur 8 EIS 90 POSITION: Brandspjäll typ FDMB Murbruk eller gips med min. densitet 800 kg/m Figur 9 EIS POSITION: Brandspjäll typ FDMB Packbox (stenull min. densitet 40 kg/m ) Brandskyddande tätningsmassa min. tjocklek mm 4 Kalciumsilikatskiva min. tjocklek 5 mm (min. densitet 870 kg/m ) Använda material exempel*: - Promapyr, Rockwool Steprock HD - Promastop - P, K 4 - Promatect - H * Packbox, brandskyddande tätningsmassa, kalciumsilikatskiva och isoleringsmaterial kan ersättas med ett annat godkänt brandtätande system för installation av spjäll med likvärdiga materialegenskaper 8

19 min. 50 Figur 0 EIS POSITION: Brandspjäll typ FDMB Packbox (stenull min. densitet 40 kg/m ) Brandskyddande tätningsmassa min. tjocklek mm 4 Kalciumsilikatskiva min. tjocklek 5 mm (min. densitet 870 kg/m ) Använda material exempel*: - Promapyr, Rockwool Steprock HD - Promastop - P, K 4 - Promatect - H * Packbox, brandskyddande tätningsmassa, kalciumsilikatskiva och isoleringsmaterial kan ersättas med ett annat godkänt brandtätande system för installation av spjäll med likvärdiga materialegenskaper Figur EIS min POSITION: Brandspjäll typ FDMB Packbox (stenull min. densitet 40 kg/m ) Brandskyddande tätningsmassa min. tjocklek mm 4 Kalciumsilikatskiva min. tjocklek 5 mm (min. densitet 870 kg/m ) Använda material exempel*: - Promapyr, Rockwool Steprock HD - Promastop - P, K 4 - Promatect - H * Packbox, brandskyddande tätningsmassa, kalciumsilikatskiva och isoleringsmaterial kan ersättas med ett annat godkänt brandtätande system för installation av spjäll med likvärdiga materialegenskaper 9

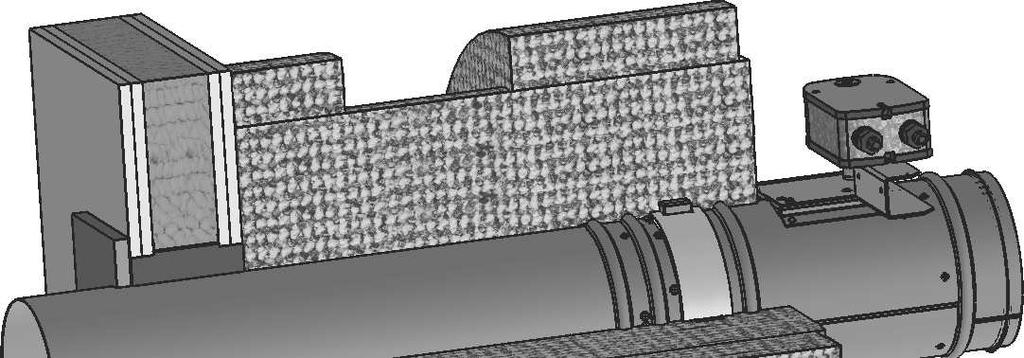

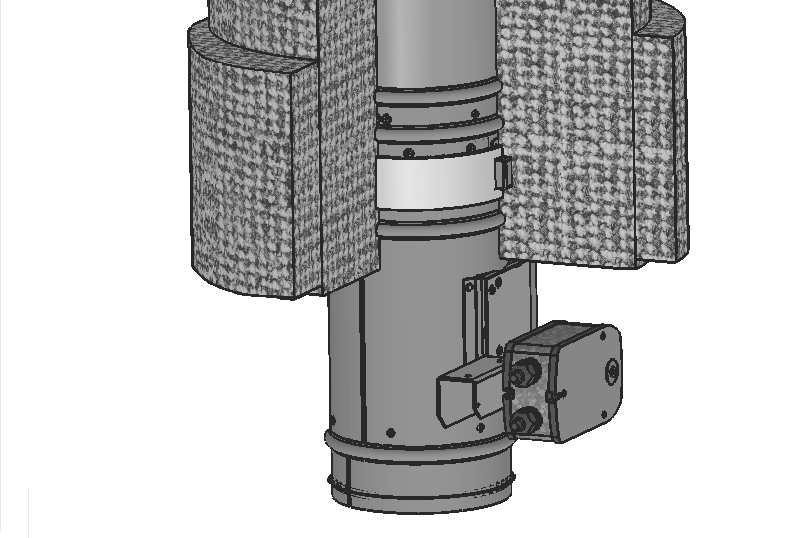

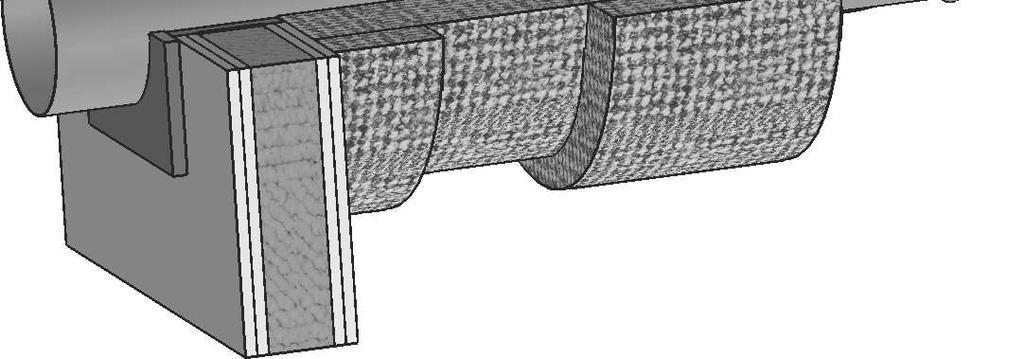

20 Figur 4 EIS 90 min. 00 min. 400 POSITION: Brandspjäll typ FDMB Murbruk eller gips med min. densitet 800 kg/m Stenull med ena sidan av trådstängsel (min.densitet 05 kg/m ), total tjocklek 80 mm (t.ex. i tre skikt med tjocklek 60 mm vardera) 4 Kanal Använda material exempel*: - Rockwool Wired Mat 05 thickness x 60 mm * Packbox, brandskyddande tätningsmassa, kalciumsilikatskiva och isoleringsmaterial kan ersättas med ett annat godkänt brandtätande system för installation av spjäll med likvärdiga materialegenskaper Figur 5 EIS 90 4 min min. 00 min. 400 POSITION: Brandspjäll typ FDMB Packbox (stenull min. densitet 40 kg/m ) Brandskyddande tätningsmassa min. tjocklek mm 4 Kalciumsilikatskiva min. tjocklek 5 mm (min. densitet 870 kg/m ) 5 Stenull med ena sidan av trådstängsel (min.densitet 05 kg/m ), total tjocklek 80 mm (t.ex. i tre skikt med tjocklek 60 mm vardera) 6 Kanal Använda material exempel*: - Promapyr, Rockwool Steprock HD - Promastop - P, K 4 - Promatect - H 5 - Rockwool Wired Mat 05 thickness x60 mm * Packbox, brandskyddande tätningsmassa, kalciumsilikatskiva och isoleringsmaterial kan ersättas med ett annat godkänt brandtätande system för installation av spjäll med likvärdiga materialegenskaper 0

21 Figur 4 5 EIS 90 4 min min. 00 min. 400 POSITION: Brandspjäll typ FDMB Packbox (stenull min. densitet 40 kg/m ) Brandskyddande tätningsmassa min. tjocklek mm 4 Kalciumsilikatskiva min. tjocklek 5 mm (min. densitet 870 kg/m ) 5 Stenull med ena sidan av trådstängsel (min.densitet 05 kg/m ), total tjocklek 80 mm (t.ex. i tre skikt med tjocklek 60 mm vardera) 6 Kanal Använda material exempel*: - Promapyr, Rockwool Steprock HD - Promastop - P, K 4 - Promatect - H 5 - Rockwool Wired Mat 05 thicknessl. x60 mm * Packbox, brandskyddande tätningsmassa, kalciumsilikatskiva och isoleringsmaterial kan ersättas med ett annat godkänt brandtätande system för installation av spjäll med likvärdiga materialegenskaper Figur 5 Fastsättning av förstärkning på spjället B C VRM-III A.) Sätt i del A, B på brandspjället i rätt läge.) Lås skruv C.) Det måste göras på varje sida av VRM

22 III. TEKNISKA DATA 6. Tryckfall 6.. Tryckfallsberäkning p = w p [Pa] tryckfall w [m.s - ] luftflödeshastighet i nominellt spjällavsnitt [kg.m - ] luftdensitet [-] lokal tryckfallskoefficient för nominellt spjällavsnitt (se tabell 7...) 6.. Bestämning av tryckfall med hjälp av diagram 6... =, kg.m - Diagram 6... Tryckfall för luftdensitet =, kg.m -

23 7. Lokal tryckfallskoefficient 7.. Lokal tryckfallskoefficient (-) fyrkantiga spjäll Tabell 7... Lokal tryckfallskoefficient fyrkantiga spjäll A ,8 7,40 5,8,890,0,09,847,500,,05, ,799 6,40 4,958,77,770,58,80,08,85,676, ,85 5,6 4,7,868,46,0,070,805,60,445, 50 6,85 4,59,50,7,90,77,60,405,40,,0 80 5,869 4,56,04,06,7,560,46,64, 0,996 0,9 00 5,604,960,048,954,69,475,8,9,048 0,97 0, ,46,86,948,886,570,4,0,47,008 0,900 0,8 50 5,078,57,78,74,447,07,,05 0,9 0,8 0, ,784,50,566,65,47,5,5 0,974 0,85 0,757 0, ,544,79,46,50,65,40,064 0,9 0,795 0,705 0, ,6,045,0,458,0,08,00 0,864 0,75 0,666 0, ,9,94,7,40,56,09 0,968 0,87 0,79 0,65 0, ,94,9,,9,47,0 0,90 0,80 0,7 0,60 0, ,04,857,70,57,7,004 0,95 0,797 0,69 0,6 0, ,046,84,7,4,098 0,986 0,98 0,78 0,678 0,598 0, ,00,788,6,0,086 0,975 0,908 0,77 0,670 0,590 0,5 70,98,70,06,84,055 0,947 0,88 0,749 0,648 0,57 0,55 750,865,68,0,64,07 0,9 0,866 0,76 0,66 0,560 0, ,808,640,999,4,08 0,9 0,849 0,7 0,6 0,547 0,49 900,75,57,946,05 0,988 0,885 0,8 0,697 0,60 0,58 0, ,64,59,904,77 0,964 0,86 0,80 0,679 0,585 0,5 0,460 B B A ,760,740,670,670,600,50,490,450,860,60 80,450,440,750,70,50,560,40,800,0, ,460,0,790,460,60,0740,0460,050 0,9650 0, ,950 0,9400 0,8980 0,870 0,8550 0,80 0,7900 0,7650 0,750 0, ,8490 0,8800 0,8000 0,7750 0,7600 0,70 0,700 0,6780 0,640 0, ,7970 0,7860 0,7500 0,760 0,70 0,6750 0,6550 0,60 0,5990 0, ,7640 0,7540 0,780 0,6950 0,680 0,6460 0,660 0,6050 0,570 0, ,6940 0,6850 0,650 0,600 0,670 0,5840 0,5660 0,5460 0,540 0, ,670 0,680 0,5970 0,5770 0,5650 0,540 0,560 0,4980 0,4680 0, ,590 0,580 0,550 0,540 0,50 0,490 0,4760 0,4580 0,400 0, ,5560 0,5480 0,500 0,500 0,4900 0,460 0,4460 0,490 0,400 0, ,590 0,50 0,4940 0,4760 0,4650 0,470 0,40 0,4050 0, ,540 0,570 0,4890 0,470 0,460 0,40 0,480 0, ,5070 0,5000 0,470 0,4550 0,4450 0,480 0,400 0, ,4960 0,4890 0,460 0,4450 0,450 0,4080 0, ,4900 0,480 0,4560 0,490 0,480 0,400 0, ,470 0,4650 0,490 0,40 0, ,460 0,4550 0,490 0,40 0, ,450 0,4440 0, ,

24 7.. Lokal tryckfallskoefficient (-) runda spjäll Tabell 7... Lokal tryckfallskoefficient runda spjäll D ,8,80,0 0,89 0,747 0,67 0,5 0,455 0,9 0,44 0,07 0,7 0,4 8. Bullerdata 8.. Nivå på akustisk uteffekt korrigerad med filter A. L WA = L W + 0 log(s) + K A L WA [db(a)] nivå på akustisk uteffekt korrigerad med filter A L W [db] nivå på akustisk uteffekt L W relaterad till en m sektion (se tabell 8... och 8...) S [m ] spjällets effektiva area K A [db] korrektion med det viktade filtret A (se tabell 8...) 8.. Nivå på akustisk uteffekt i oktavbanden. L Woct = L W + 0 log(s) + L rel L Woct [db] spektrum av akustisk uteffekt i oktavband L W [db] nivå på akustisk uteffekt L W relaterad till en m sektion (se tabell 8... och 8...) S [m ] spjällets effektiva area L rel [db] relativ nivå som uttrycker spektrumets form (se tabell 8..4.) 8.. Tabell över akustikvärden Tabell 8... Nivå på akustisk uteffekt L W [db] relaterade till m sektion fyrkantiga spjäll [-] w [m.s - ] 0, 0, 0,4 0,5 0,6 0,7 0,8 0,9,5,5 5,5 8,7 0,9,6 4,0 5, 6, 7, 8,0,,4 5, 6, 9,,5, 4,6 5,8 6,9 7,8 8,6 4,7 44,0 45,7 4,6 6,7 9,0 40,7 4, 4, 44, 45, 46, 49, 5,5 5, 5 9,4 4,5 44,8 46,5 47,9 49, 50, 5, 5,9 55,0 57, 59,0 6 44, 47, 49,5 5, 5,7 5,9 54,9 55,8 56,6 59,8 6,0 6,8 7 48, 5, 5,5 55, 56,7 57,9 58,9 59,8 60,7 6,8 66, 67,8 8 5,6 54,8 57,0 58,8 60, 6,4 6,4 6, 64, 67, 69,5 7, 9 54,7 57,9 60, 6,8 6, 64,4 65,5 66,4 67, 70,4 7,6 74, 0 57,4 60,6 6,8 64,6 66,0 67, 68, 69, 70,0 7, 75, 77, 59,9 6, 65, 67, 68,5 69,7 70,7 7,6 7,4 75,6 77,8 79,6 6, 65,4 67,6 69, 70,7 7,9 7,0 7,9 74,7 77,9 80, 8,8 4

25 Tabell 8... Nivå på akustisk uteffekt L W [db] relaterade till m sektion runda spjäll [-] w [m.s - ] 0, 0, 0, 0,4 0,6 0,8,5,5,5 9,0,5 4,7 6,9 0,, 4, 7, 9,4,,6,8 6,7, 5, 7,5 0,7,9 4,6 7,8 40,0 4,7 4, 44,4 4 4, 9,6,8 5,0 8, 40,4 4, 45, 47,5 49, 50,7 5,9 5 0,0 5,4 8,6 40,8 44,0 46, 47,9 5, 5, 55, 56,5 57,7 6 4,8 40, 4, 45,6 48,7 5,0 5,7 55,8 58, 59,8 6, 6,4 7 8,8 44, 47, 49,6 5,7 55,0 56,7 59,9 6, 6,8 65, 66,4 8 4, 47,7 50,8 5, 56, 58,4 60, 6, 65,6 67, 68,7 69,9 9 45,4 50,7 5,9 56, 59, 6,5 6, 66,4 68,6 70,4 7,8 7,0 0 48, 5,5 56,6 58,9 6,0 64, 66,0 69, 7,4 7, 74,5 75,7 50,6 56,0 59, 6,4 64,5 66,7 68,5 7,6 7,9 75,6 77,0 78, 5,8 58, 6,4 6,6 66,8 69,0 70,7 7,9 76, 77,9 79, 80,5 Tabell 8... Korrigering av viktat filter A fyrkantiga och runda spjäll w [m.s - ] K A [db] -5,0 -,8-9,8-8,4-7, -6,4-5,7-5,0-4,5-4,0 -,6 Tabell Relativ nivå som uttrycker spektrumets form L rel fyrkantiga och runda spjäll f [Hz] w [m.s - ] ,5-6,9-0,9-6,7-4, -, -4,9-56,4 -,9-5, -8,4 -, -9,5-7,6-7,4-48,9 4 -,9-4,5-6,9-0,9-6,7-4, -, -4,9 5-4,0-4, -5,9-9,4-4,6 -,5-0,0-40, 6-4, -,9-5, -8,4 -, -9,5-7,6-7,4 7-4,5 -,9-4,9-7,5 -,9-7,9-5,7-5, 8-4,9 -,9-4,5-6,9-0,9-6,7-4, -, 9-5, -,9-4, -6,4-0, -5,6 -,7 -,5 0-5,5-4,0-4, -5,9-9,4-4,6 -,5-0,0-5,9-4, -4,0-5,6-8,9 -,8-0,4-8,8-6, -4, -,9-5, -8,4 -, -9,5-7,6 5

26 Figur 6 Calculation example Givna data: Brandspjäll FDMB 50 runda V = 000 m.h - =, kg.m - Octavband 000 Hz Tabell... S ef = 0,080 m Calculation : w [m.s - ] = (V [m.h - ] / 600) / S ef [m ] w = 7, m.s - Tabell 7... = 0,747 Calculation : p =.. (w /) = 0,747.,. (7, /) = 4 Pa Tabell 8..., Tabell 8... och Tabell L W = 57,9 db K A = - 6, db L rel = -,5 db (för000 Hz) Beräkning : L WA = L W + 0 log(s ef) + K A = 57,9 + 0 log(0,074) - 6, = 7,5 db L Woct = L W + 0 log(s ef) + L rel = 57,9 + 0 log(0,074) -,5 =, db 9. Elektriska komponenter och anslutningsscheman 9.. Ställdon Tabell 9... Ställdon BELIMO BLF 4-T, BLF 0-T Ställdon BELIMO BLF 4-T BLF0-T Nominell spänning Strömförbrukning - motor aktiv - viloläge AC 4V 50/60Hz DC 4 V 5 W,5 W AC 0 V 50/60Hz Dimensionering 7 VA (Imax 5,8 5 ms) 7 VA (Imax 50 0 ms) Skyddsklass III II Skyddsgrad IP 54 Gångtid - motor - fjäderretur Omgivningstemperatur - normal drift - säkerhetsdrift - icke-drifttemperatur Anslutning - motor - extra brytare s ~ 0 s 5W W - 0 C + 50 C Säkert läge kan uppnås upp till max. 75 C - 40 C + 50 C m kabel, x 0,75 mm m kabel, 6 x 0,75 mm Termiska brytare Tf: kanaltemperatur utsida 7 C Tf/Tf: kanaltemperatur insida 7 C 6

27 Figur 7 Ställdon BELIMO BLF 4-T Figur 8 Ställdon BELIMO BLF 0-T Tabell 9... Ställdon BELIMO BLF 4-T, BLF 0-T Actuating mechanism BELIMO BF 4-T BF 0-T Nominell spänning Strömförbrukning - motor aktiv - viloläge AC 4 V 50/60 Hz DC 4 V 7 W W AC 0 V 50/60 Hz Dimensionering 0 VA (Imax 8, 5 ms),5 VA (Imax ms) Skyddsklass III II Skyddsgrad IP 54 Gångtid - motor - fjäderretur 40 sek ~ 6 sek 8 W W Omgivningstemperatur - normal drift - säkerhetsdrift - icke-drifttemperatur Anslutning - motor - extra brytare Termiska brytare - 0 C + 50 C Säkert läge kan uppnås upp till max. 75 C - 40 C + 50 C m kabel, x 0,75 mm m kabel, 6 x 0,75 mm Tf: kanaltemperatur utsida 7 C Tf/Tf: kanaltemperatur insida 7 C 7

28 Figur 9 Ställdon BELIMO BF 4-T, BF 0-T IV. BESTÄLLNINGSINFORMATION 0. Ordernyckel 0.. Brandspjäll FDMB-S / SE 800x tekniska specifikationer utformning enligt tabell... storlek national code S R - kvadratisk - round typ 0.. Förstärkning spjället placerat utanför vägg- eller takkonstruktion VRM III 800x400 tekniska specifikationer storlek typ 8

29 V. PRODUKTDATA. DATAETIKETT.. Dataetiketten är placerad på spjället. Figur 0 Dataetikett VI. MATERIAL OCH YTSKIKT. Material.. Spjällen levereras i standardutförandet i galvaniserad plåt utan någon annan ytbehandling... Spjällbladen är utförda i brandbeständiga asbestfria skivor av mineralull... Fästelementen är galvaniserade. VII. BESIKTNING OCH PROVNING. Besiktning och provning.. Apparaten är konstruerad och förinställd av tillverkaren och dess funktion är beroende av ett korrekt montage och injustering. VIII. TRANSPORT OCH LAGRING 4. Transportvillkor 4.. Spjällen transporteras av lastbilar utan direkt väderpåverkan. Undvik kraftiga stötar och omgivningstemperatur överstigande +40 C. Spjällen måste skyddas mot mekaniska skador vid transport och hantering. Under transport måste spjällbladet befinna sig i läge "STÄNGD". 4.. Spjällen lagras i inomhusmiljö utan några aggressiva ångor, gaser eller dammpartiklar. Inomhustemperaturen måste ligga i intervallet -5 C till +40 C och med maximal relativ luftfuktighet på 80 %. Spjällen måste skyddas mot mekaniska skador vid transport och hantering. 9

30 IX. MONTAGE, TILLSYN, UNDERHÅLL OCH REVISIONER 5. Montage 5.. Alla gällande standarder och direktiv måste följas vid montage av brandspjäll. 5.. För att säkerställa en tillförlitlig funktion hos brandspjället är det nödvändigt att undvika att blockera stängningsmekanismen och kontaktytor med uppsamlat damm, fibrer samt klibbiga material och lösningsmedel. 5.. Manuell drift Utan strömförsörjning kan spjället manövreras manuellt och fixeras i valfritt läge. Frisättning av stängningsmekanismen kan ske manuellt eller automatiskt genom att ansluta matningsspänningen. 6. Driftsättning och revisioner 6.. Innan spjällen sätts i drift efter monteringen och efter påföljande revisioner, måste kontroller och funktionstester av alla enheter inklusive drift av de elektriska komponenterna göras. Efter driftsättning ska dessa revisioner utföras enligt kraven i den nationella lagstiftningen Då ett spjäll av någon orsak inte längre fyller sin funktion måste detta markeras tydligt. Driftansvarig är skyldig att se till att spjället åter sätts i funktionsdugligt skick och för att upprätthålla brandskyddet under tiden på annat lämpligt sätt Resultat av regelbundna kontroller, funna brister och alla viktiga fakta kopplade till spjällets funktion måste dokumenteras i en "BRANDBOK" och omedelbart rapporteras till driftansvarig. 6.. Innan spjällen tas i drift efter montering och påföljande kontroller måste följande ytterligare kontroller utföras Visuell kontroll av spjällets inbyggnad, spjällets insida, spjällblad, kontaktytor och silikontätning Öppning av inspektionshål: lossa det täckande locket genom att vrida vingmuttern och samtidigt vrida på locket åt höger eller vänster så att det lossnar från säkerhetsbandet. Luta sedan locket och ta bort det från sin ursprungliga plats Kontroll av spjällbladets förflyttning till avbrottspositionen "STÄNGD" kan göras efter att strömförsörjningen till ställdonet avbrutits (t.ex. genom att trycka på knappen RESET på den termoelektriska utlösningsenheten BAE 7B-S eller genom att bryta strömförsörjningen till den ELEKTRISKA BRANDSIGNALEN). Kontroll av spjällbladets förflyttning tillbaka till läge "ÖPPEN" kan göras efter att strömförsörjningen återställts (t.ex. genom återställa knappen "RESET" på den ELEKTRISKA BRANDSIGNALEN). 0

31

32 MANDÍK, a.s. Dobříšská 550 CZ-674 Hostomice Tjeckien Tfn.: Fax: , E-post: mandik@mandik.cz Din distributör Grundström I Lomma AB Poppelgatan 4 5 Lomma Tfn.: Fax: info@grundvent.se Tillverkaren förbehåller sig rätten till förändringar av produkten. För aktuell produktinformation se
