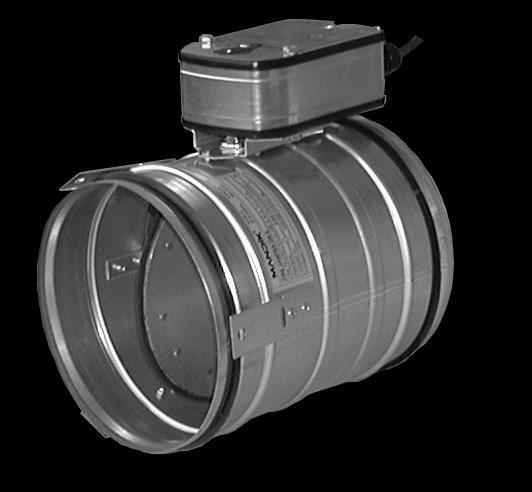

1 -SE GILTIG FRÅN: /3/2012 TRYCKAVLASTNINGSSPJÄLL DM-E

2 Dessa tekniska specifikationer beskriver de olika storlekar och modeller som tillverkas av tryckavlastningsspjäll (i fortsättningen enbart benämnt "spjäll") av typ DM-E. De är giltiga för produktion, utformning, beställning, leverans, montering och drift. I. INNEHÅLL II. ALLMÄN INFORMATION 3 1. Beskrivning Utformning Mått och vikter Placering och montage Installationsuttalande III. TEKNISKA DATA Tryckfall Lokal tryckfallskoefficient Bullerdata Elektriska komponenter, anslutning och elscheman IV. BESTÄLLNINGSINFORMATION Ordernyckel V. PRODUKTDATA Dataetikett VI. MATERIAL OCH YTSKIKT Material VII. BESIKTNING OCH PROVNING Besiktning och provning VIII. TRANSPORT OCH LAGRING Transportvillkor IX. MONTAGE, TILLSYN, UNDERHÅLL OCH REVISIONER Montage Driftsättning och revisioner

3 II. ALLMÄN INFORMATION 1. Beskrivning 1.1. Tryckavlastningsspjäll installeras i kanaler som används för att evakuera brandrök. Spjällen släpper ut övertrycket och öppnar rökkanalen. Spjällen installeras i läge "STÄNGD" Spjällen är i alla varianter klassade som EI 30 (ve, ho, i- o) S enl. SS-EN och testade enl. SS-EN Spjällbladet öppnar automatiskt rökkanalen med ett ställdon med fjäderretur. Ställdonets fjäderretur startar när ställdonets strömförsörjning stängs av Korrekt spjällfunktion uppnås när den maximala tryckskillnaden är Pa Spjällen är utformade för klimatzoner med ett milt klimat enligt SS-EN Spjällen lämpar sig för system utan cirkulation av slipande, kemiska eller vidhäftande luftpartiklar Temperaturen på den plats där installationen sker tillåts variera från - 20 C till + 50 C Om inget annat anges är alla mått och vikter i millimeter och kilo Följande symboler och enheter används i detta dokument. Nyckel: w [m.s -1 ] lufthastighet p [Pa] tryckfall L w [db] ljudnivå [ ] tryckfallskoefficient A,B, a, c, e, f [kg.m -3 ] [mm] densitet mått S [m 2 ] area 2. Utformning 2.1. Tryckavlastningsspjällen tillverkas i två varianter, runda eller kvadratiska Ställdon Modellerna är utrustade med antingen ställdonet BLF(BF) 24 eller BLF(BF) 230 (i fortsättningen enbart benämnt "ställdon" ). Efter att ha anslutits till strömförsörjningen 24 V AC/DC eller 230 V AC flyttar ställdonet spjällbladet till läge "STÄNGD" samtidigt som den sträcker tillbaka fjäderreturen. När ställdonet är spänningssatt är spjällbladet i läge "STÄNGD" och fjäderreturen är spänd. Tiden som behövs för att fullständigt stänga spjällbladet från läge "ÖPPEN" till läge "STÄNGD" är max 140 sek. Om ställdonets strömförsörjning stängs av (på grund av förlust av matningsspänningen) flyttar fjäderreturen spjällbladet till avbrottspositionen "ÖPPEN". Tiden för förflyttning av spjällbladet från läge "STÄNGD" till "ÖPPEN" är max 16 sek. I händelse av att strömförsörjningen återställs (med spjällbladet i godtyckligt läge) börjar ställdonet åter flytta spjällbladet till läge "STÄNGD". 3

4 Signaleringen av spjällbladets läge, "ÖPPEN" resp. "STÄNGD" sker genom två inbyggda ändlägesbrytare Utformningen av DM-E. Ska indikeras via två kompletterande siffror efter punkten i ordernyckeln. Tabell Spjällmodell Spjällmodell Första och andra kompl. siffra Med ställdonet BLF 230 (BF 230).44 Med ställdonet BLF 24 (BF 24).54 Figur 1 3. Matt och vikter 3.1. Mått Figur 2 Runda tryckavlastningsspjäll av rund DM-E 4

5 Figur 3 Kvadratiska tryckavlastningsspjäll av kvadratisk DM-E Position: 1 Spjäll 3 Ställdon 2 Spjällblad 3.2. Vikt och effektiv area Tabell Vikt och effektiv area rund DM-E Storlek D a c Vikt Effektiv area S ef [m 2 ] Ställdon typ ,6 0,0057 BLF ,8 0,0097 BLF ,9 0,0125 BLF ,2 0,0168 BLF ,3 0,0217 BLF ,5 0,0273 BLF ,0 0,0440 BLF ,6 0,0715 BLF ,5 55,5 4,9 0,0886 BLF ,0 0,0918 BLF ,5 0,1176 BLF ,6 0,1863 BLF ,0 0,2138 BF 5

6 Tabell Vikt och effektiv area kvadratisk DM-E Storlek AxB a c Vikt Effektiv area S ef [m 2 ] Ställdon typ 100 x ,79 0,0065 BLF 100 x ,12 0,0097 BLF 100 x ,21 0,0109 BLF 100 x ,29 0,0113 BLF 100 x ,46 0,0129 BLF 100 x ,62 0,0145 BLF 100 x ,04 0,0185 BLF 100 x ,29 0,0209 BLF 100 x ,45 0,0225 BLF 100 x ,58 0,0237 BLF 100 x ,91 0,0269 BLF 100 x ,28 0,0305 BLF 100 x ,70 0,0345 BLF 100 x ,11 0,0385 BLF 140 x ,06 0,0099 BLF 140 x ,41 0,0147 BLF 140 x ,51 0,0167 BLF 140 x ,59 0,0171 BLF 140 x ,76 0,0195 BLF 140 x ,93 0,0219 BLF 140 x ,37 0,0279 BLF 140 x ,63 0,0315 BLF 140 x ,81 0,0339 BLF 140 x ,94 0,0357 BLF 140 x ,29 0,0405 BLF 140 x ,68 0,0459 BLF 140 x ,11 0,0519 BLF 140 x ,55 0,0579 BLF 140 x ,99 0,0639 BLF 150 x ,99 0,0109 BLF 150 x ,32 0,0162 BLF 150 x ,45 0,0181 BLF 150 x ,49 0,0189 BLF 150 x ,66 0,0216 BLF 150 x ,84 0,0242 BLF 150 x ,26 0,0309 BLF 150 x ,51 0,0349 BLF 150 x ,68 0,0375 BLF 150 x ,81 0,0395 BLF 150 x ,15 0,0448 BLF 150 x ,54 0,0508 BLF 150 x ,95 0,0575 BLF 150 x ,38 0,0641 BLF 150 x ,81 0,0708 BLF 160 x ,20 0,0115 BLF 160 x ,55 0,0171 BLF 160 x ,68 0,0191 BLF 160 x ,73 0,0199 BLF 160 x ,91 0,0227 BLF 160 x ,09 0,0255 BLF 160 x ,54 0,0325 BLF 160 x ,80 0,0367 BLF 160 x ,98 0,0395 BLF 6

7 Storlek AxB a c Vikt Effektiv area Sef [m 2 ] Ställdon typ 160 x ,12 0,0416 BLF 160 x ,47 0,0472 BLF 160 x ,88 0,0535 BLF 160 x ,32 0,0605 BLF 160 x ,77 0,0675 BLF 160 x ,22 0,0745 BLF 180 x ,33 0,0132 BLF 180 x ,70 0,0196 BLF 180 x ,81 0,0201 BLF 180 x ,88 0,0228 BLF 180 x ,06 0,0260 BLF 180 x ,25 0,0292 BLF 180 x ,70 0,0372 BLF 180 x ,98 0,0420 BLF 180 x ,16 0,0452 BLF 180 x ,30 0,0476 BLF 180 x ,66 0,0540 BLF 180 x ,08 0,0612 BLF 180 x ,53 0,0692 BLF 180 x ,99 0,0772 BLF 180 x ,45 0,0852 BLF 180 x ,54 0,0868 BLF 200 x ,47 0,0149 BLF 200 x ,84 0,0221 BLF 200 x ,95 0,0250 BLF 200 x ,03 0,0257 BLF 200 x ,21 0,0293 BLF 200 x ,40 0,0329 BLF 200 x ,87 0,0419 BLF 200 x ,15 0,0473 BLF 200 x ,34 0,0509 BLF 200 x ,48 0,0536 BLF 200 x ,85 0,0608 BLF 200 x ,27 0,0689 BLF 200 x ,74 0,0779 BLF 200 x ,21 0,0869 BLF 200 x ,68 0,0959 BLF 200 x ,77 0,0977 BLF 200 x ,15 0,1049 BLF 250 x ,80 0,0192 BLF 250 x ,20 0,0284 BLF 250 x ,35 0,0319 BLF 250 x ,40 0,0330 BLF 250 x ,59 0,0376 BLF 250 x ,79 0,0422 BLF 250 x ,29 0,0537 BLF 250 x ,58 0,0606 BLF 250 x ,78 0,0652 BLF 250 x ,93 0,0686 BLF 250 x ,33 0,0778 BLF 250 x ,77 0,0882 BLF 250 x ,27 0,0997 BLF 250 x ,76 0,1112 BLF 7

8 Storlek AxB a c Vikt Effektiv area Sef [m 2 ] Ställdon typ 250 x ,25 0,1227 BLF 250 x ,35 0,1250 BLF 250 x ,75 0,1342 BLF 280 x ,00 0,0217 BLF 280 x ,41 0,0321 BLF 280 x ,56 0,0366 BLF 280 x ,62 0,0373 BLF 280 x ,82 0,0425 BLF 280 x ,03 0,0477 BLF 280 x ,54 0,0607 BLF 280 x ,84 0,0685 BLF 280 x ,05 0,0737 BLF 280 x ,20 0,0776 BLF 280 x ,61 0,0880 BLF 280 x ,07 0,0997 BLF 280 x ,58 0,1127 BLF 280 x ,09 0,1257 BLF 280 x ,60 0,1387 BLF 280 x ,70 0,1413 BLF 280 x ,11 0,1517 BLF 300 x ,14 0,0234 BLF 300 x ,56 0,0346 BLF 300 x ,71 0,0393 BLF 300 x ,77 0,0402 BLF 300 x ,97 0,0458 BLF 300 x ,18 0,0514 BLF 300 x ,70 0,0654 BLF 300 x ,02 0,0738 BLF 300 x ,22 0,0794 BLF 300 x ,38 0,0836 BLF 300 x ,80 0,0948 BLF 300 x ,27 0,1074 BLF 300 x ,79 0,1214 BLF 300 x ,31 0,1354 BLF 300 x ,83 0,1494 BLF 300 x ,94 0,1522 BLF 300 x ,35 0,1634 BLF 315 x ,24 0,0247 BLF 315 x ,66 0,0365 BLF 315 x ,79 0,0401 BLF 315 x ,88 0,0424 BLF 315 x ,09 0,0483 BLF 315 x ,30 0,0542 BLF 315 x ,83 0,0689 BLF 315 x ,15 0,0778 BLF 315 x ,36 0,0837 BLF 315 x ,52 0,0881 BLF 315 x ,94 0,0999 BLF 315 x ,42 0,1132 BLF 315 x ,95 0,1279 BLF 315 x ,47 0,1427 BLF 315 x ,00 0,1574 BLF 315 x ,11 0,1604 BLF 8

9 Storlek AxB a c Vikt Effektiv area S ef [m 2 ] Ställdon typ 315 x ,53 0,1722 BLF 355 x ,51 0,0280 BLF 355 x ,95 0,0414 BLF 355 x ,04 0,0472 BLF 355 x ,17 0,0481 BLF 355 x ,39 0,0548 BLF 355 x ,61 0,0615 BLF 355 x ,16 0,0783 BLF 355 x ,49 0,0883 BLF 355 x ,71 0,0950 BLF 355 x ,88 0,1001 BLF 355 x ,32 0,1135 BLF 355 x ,81 0,1285 BLF 355 x ,36 0,1453 BLF 355 x ,91 0,1620 BLF 355 x ,46 0,1788 BLF 355 x ,57 0,1821 BLF 355 x ,02 0,1955 BLF 400 x ,81 0,0318 BLF 400 x ,27 0,0470 BLF 400 x ,41 0,0534 BLF 400 x ,50 0,0546 BLF 400 x ,73 0,0622 BLF 400 x ,96 0,0698 BLF 400 x ,54 0,0888 BLF 400 x ,88 0,1002 BLF 400 x ,11 0,1078 BLF 400 x ,28 0,1135 BLF 400 x ,74 0,1287 BLF 400 x ,26 0,1458 BLF 400 x ,83 0,1648 BLF 400 x ,41 0,1838 BLF 400 x ,98 0,2028 BLF 400 x ,10 0,2066 BLF 400 x ,56 0,2218 BLF 450 x ,15 0,0361 BLF 450 x ,63 0,0533 BLF 450 x ,77 0,0602 BLF 450 x ,87 0,0619 BLF 450 x ,11 0,0705 BLF 450 x ,35 0,0791 BLF 450 x ,95 0,1006 BLF 450 x ,31 0,1135 BLF 450 x ,55 0,1221 BLF 450 x ,73 0,1285 BLF 450 x ,22 0,1457 BLF 450 x ,76 0,1651 BLF 450 x ,36 0,1866 BLF 450 x ,96 0,2081 BLF 450 x ,56 0,2296 BLF 450 x ,68 0,2339 BLF 450 x ,16 0,2511 BLF 500 x ,59 0,0403 BLF 9

10 Storlek AxB a c Vikt Effektiv area S ef [m 2 ] Ställdon typ 500 x ,09 0,0595 BLF 500 x ,27 0,0679 BLF 500 x ,34 0,0691 BLF 500 x ,59 0,0787 BLF 500 x ,84 0,0883 BLF 500 x ,47 0,1123 BLF 500 x ,85 0,1267 BLF 500 x ,10 0,1363 BLF 500 x ,29 0,1435 BLF 500 x ,79 0,1627 BLF 500 x ,35 0,1843 BLF 500 x ,98 0,2083 BLF 500 x ,61 0,2323 BLF 500 x ,24 0,2563 BLF 500 x ,36 0,2611 BLF 500 x ,86 0,2803 BLF 550 x ,45 0,0657 BLF 550 x ,59 0,0745 BLF 550 x ,71 0,0763 BLF 550 x ,97 0,0869 BLF 550 x ,23 0,0975 BLF 550 x ,89 0,1240 BLF 550 x ,28 0,1399 BLF 550 x ,54 0,1505 BLF 550 x ,74 0,1585 BLF 550 x ,26 0,1797 BLF 550 x ,85 0,2035 BLF 550 x ,50 0,2300 BLF 550 x ,16 0,2565 BLF 550 x ,81 0,2830 BLF 550 x ,94 0,2883 BLF 550 x ,47 0,3095 BLF 560 x ,52 0,0670 BLF 560 x ,69 0,0735 BLF 560 x ,78 0,0778 BLF 560 x ,05 0,0886 BLF 560 x ,31 0,0994 BLF 560 x ,97 0,1264 BLF 560 x ,37 0,1426 BLF 560 x ,63 0,1534 BLF 560 x ,83 0,1615 BLF 560 x ,36 0,1831 BLF 560 x ,95 0,2074 BLF 560 x ,61 0,2344 BLF 560 x ,27 0,2614 BLF 560 x ,93 0,2884 BLF 560 x ,06 0,2938 BLF 560 x ,59 0,3154 BLF 600 x ,80 0,0720 BLF 600 x ,95 0,0818 BLF 600 x ,08 0,0836 BLF 600 x ,35 0,0952 BLF 600 x ,62 0,1068 BLF 10

11 Storlek AxB a c Vikt Effektiv area S ef [m 2 ] Ställdon typ 600 x ,30 0,1358 BLF 600 x ,71 0,1532 BLF 600 x ,98 0,1648 BLF 600 x ,19 0,1735 BLF 600 x ,73 0,1967 BLF 600 x ,35 0,2228 BLF 600 x ,03 0,2518 BLF 600 x ,71 0,2808 BLF 600 x ,39 0,3098 BLF 600 x ,53 0,3156 BLF 600 x ,33 0,3388 BF 630 x ,02 0,0757 BLF 630 x ,19 0,0846 BLF 630 x ,30 0,0879 BLF 630 x ,58 0,1001 BLF 630 x ,86 0,1123 BLF 630 x ,55 0,1428 BLF 630 x ,97 0,1611 BLF 630 x ,25 0,1733 BLF 630 x ,46 0,1825 BLF 630 x ,02 0,2069 BLF 630 x ,64 0,2343 BLF 630 x ,34 0,2648 BLF 630 x ,04 0,2953 BLF 630 x ,96 0,3258 BF 630 x ,12 0,3319 BF 630 x ,74 0,3563 BF 650 x ,16 0,0782 BLF 650 x ,45 0,0908 BLF 650 x ,73 0,1034 BLF 650 x ,01 0,1160 BLF 650 x ,72 0,1475 BLF 650 x ,14 0,1664 BLF 650 x ,43 0,1790 BLF 650 x ,64 0,1884 BLF 650 x ,21 0,2136 BLF 650 x ,84 0,2420 BLF 650 x ,55 0,2735 BLF 650 x ,26 0,3050 BLF 650 x ,22 0,3365 BF 650 x ,38 0,3428 BF 650 x ,02 0,3680 BF 710 x ,68 0,0958 BLF 710 x ,89 0,0995 BLF 710 x ,18 0,1133 BLF 710 x ,48 0,1271 BLF 710 x ,22 0,1616 BLF 710 x ,66 0,1823 BLF 710 x ,96 0,1961 BLF 710 x ,18 0,2064 BLF 710 x ,77 0,2340 BLF 710 x ,44 0,2651 BLF 710 x ,18 0,2996 BLF 11

12 Storlek AxB a c Vikt Effektiv area S ef [m 2 ] Ställdon typ 710 x ,16 0,3341 BF 710 x ,00 0,3686 BF 710 x ,17 0,3755 BF 710 x ,84 0,4031 BF 750 x ,96 0,0989 BLF 750 x ,18 0,1053 BLF 750 x ,49 0,1199 BLF 750 x ,79 0,1345 BLF 750 x ,55 0,1710 BLF 750 x ,01 0,1929 BLF 750 x ,31 0,2075 BLF 750 x ,54 0,2184 BLF 750 x ,15 0,2476 BLF 750 x ,84 0,2805 BLF 750 x ,60 0,3170 BLF 750 x ,66 0,3535 BF 750 x ,52 0,3900 BF 750 x ,70 0,3973 BF 750 x ,39 0,4265 BF 800 x ,87 0,1281 BLF 800 x ,18 0,1437 BLF 800 x ,97 0,1827 BLF 800 x ,44 0,2061 BLF 800 x ,76 0,2217 BLF 800 x ,99 0,2334 BLF 800 x ,62 0,2646 BLF 800 x ,33 0,2997 BLF 800 x ,38 0,3387 BF 800 x ,28 0,3777 BF 800 x ,18 0,4167 BF 800 x ,36 0,4245 BF 800 x ,08 0,4557 BF 900 x ,63 0,1445 BLF 900 x ,96 0,1621 BLF 900 x ,80 0,2061 BLF 900 x ,31 0,2325 BLF 900 x ,64 0,2501 BLF 900 x ,90 0,2633 BLF 900 x ,57 0,2985 BLF 900 x ,59 0,3381 BF 900 x ,55 0,3821 BF 900 x ,52 0,4261 BF 900 x ,48 0,4701 BF 900 x ,68 0,4789 BF 900 x ,45 0,5141 BF 1000 x ,74 0,1806 BLF 1000 x ,64 0,2296 BLF 1000 x ,17 0,2590 BLF 1000 x ,53 0,2786 BLF 1000 x ,80 0,2933 BLF 1000 x ,76 0,3325 BF 1000 x ,69 0,3766 BF 1000 x ,72 0,4256 BF 12

13 Storlek AxB a c Vikt Effektiv area Sef [m 2 ] Ställdon typ 1000 x ,76 0,4746 BF 1000 x ,79 0,5236 BF 1000 x ,00 0,5334 BF 1000 x ,82 0,5726 BF 1100 x ,59 0,3071 BF 1100 x ,92 0,3233 BF 1100 x ,80 0,3665 BF 1100 x ,79 0,4151 BF 1100 x ,89 0,4691 BF 1100 x ,99 0,5231 BF 1100 x ,09 0,5771 BF 1100 x ,31 0,5879 BF 1100 x ,19 0,6311 BF 1200 x ,56 0,3355 BF 1200 x ,91 0,3532 BF 1200 x ,85 0,4004 BF 1200 x ,90 0,4535 BF 1200 x ,07 0,5125 BF 1200 x ,23 0,5715 BF 1200 x ,40 0,6305 BF 1200 x ,63 0,6423 BF 1200 x ,57 0,6895 BF 3.3. För runda tryckavlastningsspjäll överlappar det öppna spjällbladet spjället från dimension 250 gånger värdena för "c" eller "a" och "c". Dessa värden specificeras i tabell För kvadratiska tryckavlastningsspjäll överlappar det öppna spjällbladet spjället från dimension B=250 gånger värdena för "c" eller "a" och "c". Dessa värden specificeras i tabell Värdet måste beaktas när de tillhörande luftkanalerna projekteras. Figur 4 Värdena "a" och "c" rund DM-E Figur 5 Värdena "a" och "c" kvadratisk DM-E 13

14 4. Placering och montering 4.1. Tryckavlastningsspjällen är lämpliga för installation i godtycklig position i vertikala och horisontella kanaldelar i brandavskiljande konstruktioner. Monteringen måste göras så att det är helt uteslutet att belastningar från brandavskiljande konstruktioner kan överföras till spjället. Parallella luftkanaler måste hängas eller stödjas så att det är helt uteslutet att belastningar från dessa kanaler kan överföras till spjället Spjäll av typ DM-E måste installeras så att ställdonets och strömförsörjningens kablage alltid är belägna vid sidan av den brandavskiljande konstruktionen där de inte kan påverkas av brand i händelse av en olycka Avståndet mellan spjäll och byggnadsdel (väggar eller tak) måste vara minst 75 mm. I händelse av att två eller flera spjäll är tänkta att installeras i samma brandavskiljande konstruktion måste avståndet till närliggande spjäll vara minst 200 mm enligt SS-EN punkt Figur 6 Placering av väggöppningar min. 75 min. 75 min. 200 min. 200 min. 75 min Styrmekanismen måste skyddas (täckas) mot skador och föroreningar under installationsprocessen Alla tryckavlastningsspjäll måste vara stängda under installationsprocessen. Spjället får inte deformeras vid inmurning. När väl spjället är inbyggt får inte spjällbladet skava mot spjället under öppning eller stängning Öppningsmått vid installationer Figur 7 Öppningsmått vid installationer av rund DM-E Figur 8 Öppningsmått vid installationer av kvadratisk DM-E 14

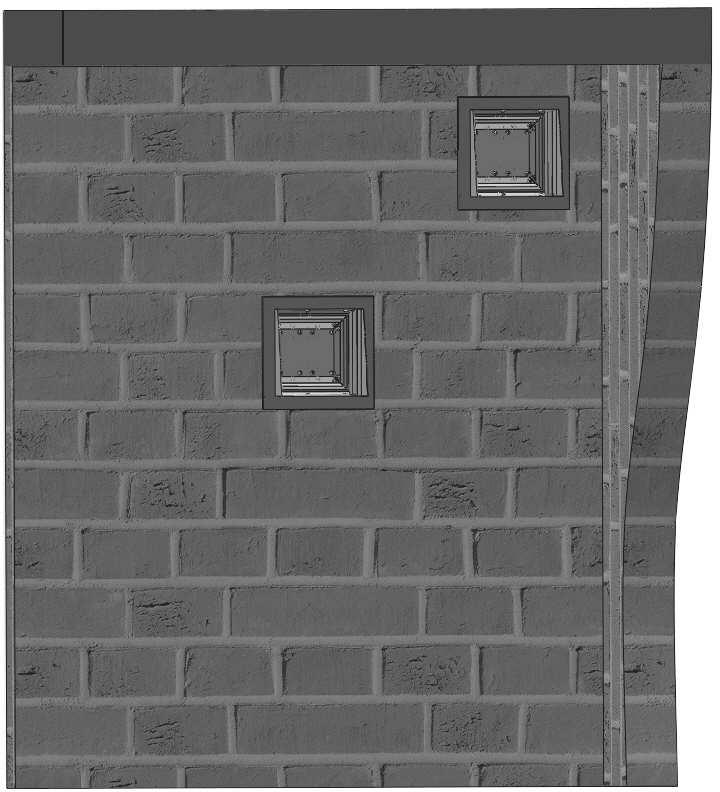

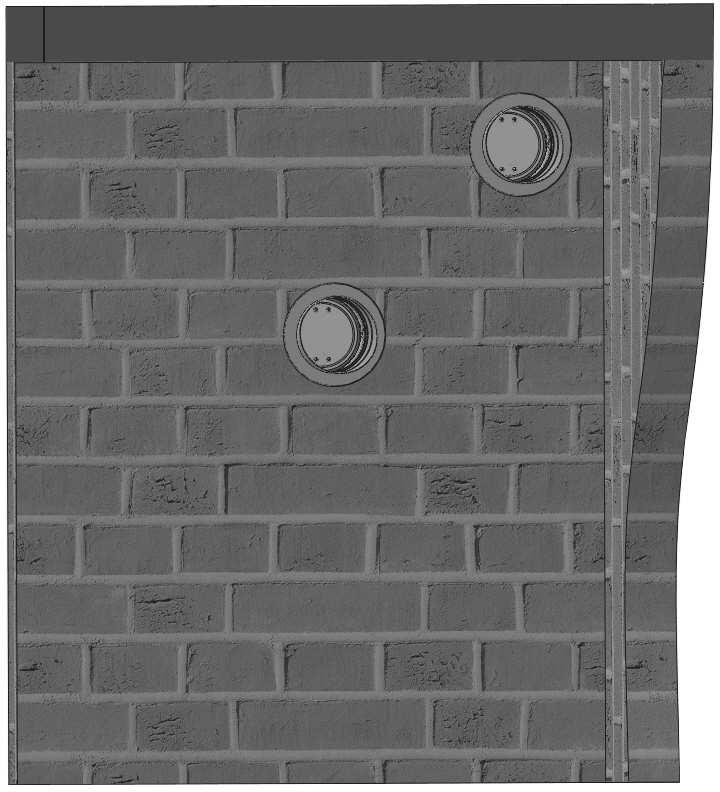

15 5. Installationsöversikt 5.1. Installationsöversikt Tabell Installationsöversikt Spjälltyp Installation av DM-E Klass Figur Rund DM-E Spjället monteras i en fast väggkonstruktionen med minsta tjocklek 100 mm. Utrymmet mellan spjäll och tak fylls med murbruk och gips. Spjället monteras i en fast väggkonstruktionen med brandklass EI 90. Utrymmet mellan spjäll och vägg fylls med murbruk och gips. ES 30 9 ES Spjället monteras i en fast takkonstruktion med minsta tjocklek 150 mm. Utrymmet mellan spjäll och tak fylls med murbruk och gips. ES Spjället monteras i en fast väggkonstruktionen med minsta tjocklek 100 mm. Utrymmet mellan spjäll och tak fylls med murbruk och gips. ES Kvadratisk DM-E Spjället monteras i en fast väggkonstruktionen med brandklass EI 90. Utrymmet mellan spjäll och vägg fylls med murbruk och gips. ES Spjället monteras i en fast takkonstruktion med minsta tjocklek 150 mm. Utrymmet mellan spjäll och tak fylls med murbruk och gips. ES Figur 9 Installation av rund DM-E i en fast väggkonstruktion Position: 1 Tryckavlastningsspjäll DM-E 2 Murbruk eller gips med min. densitet 800 kg/m 3 15

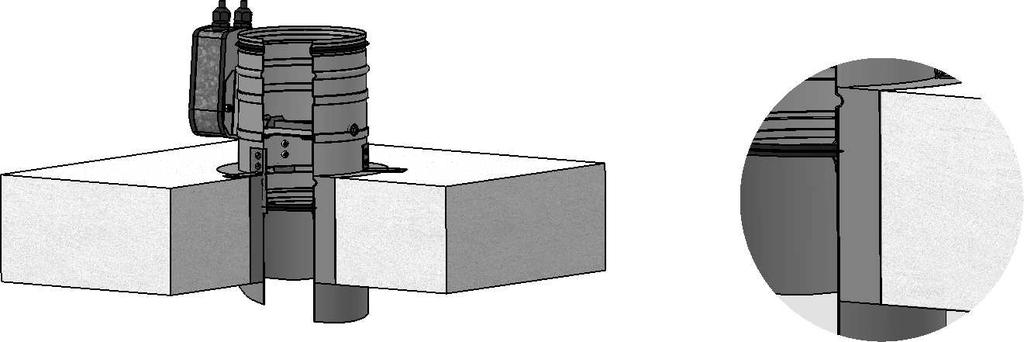

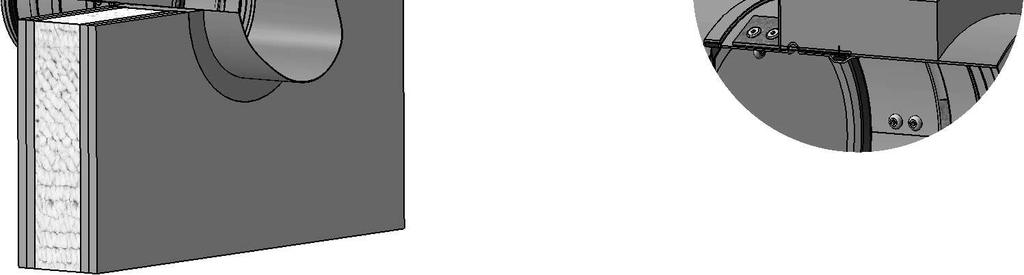

16 Figur 10 Installation av rund DM-E i en gipsväggskonstruktion Position: 1 Tryckavlastningsspjäll DM-E 2 Murbruk eller gips med min. densitet 800 kg/m 3 Figur 11 Installation av rund DM-E i en fast takkonstruktion Position: 1 Tryckavlastningsspjäll DM-E 2 Murbruk eller gips med min. densitet 800 kg/m 3 16

17 Figur 12 Installation av kvadratisk DM-E i en fast väggkonstruktion Position: 1 Tryckavlastningsspjäll DM-E 2 Murbruk eller gips med min. densitet 800 kg/m 3 Figur 13 Installation on a gypsum wall construction DM-E square Position: 1 Tryckavlastningsspjäll DM-E 2 Murbruk eller gips med min. densitet 800 kg/m 3 17

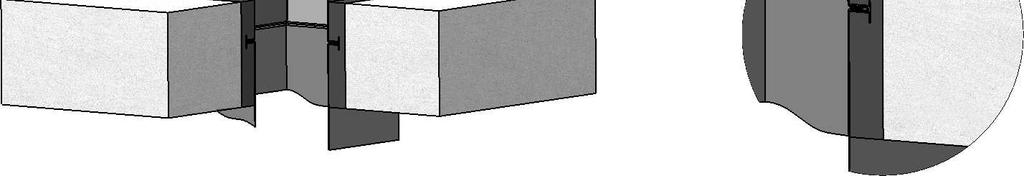

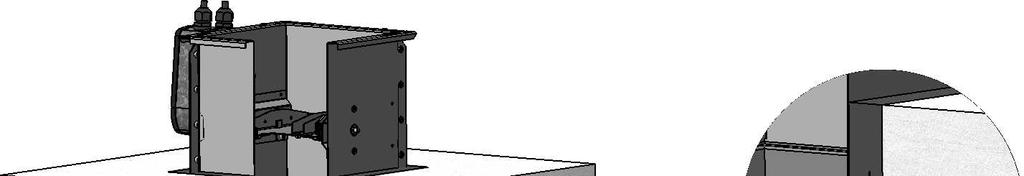

18 Figur 14 Installation av kvadratisk DM-E i en fast takkonstruktion Position: 1 Tryckavlastningsspjäll DM-E 2 Murbruk eller gips med min. densitet 800 kg/m 3 III. TEKNISKA DATA 6. Tryckfall 6.1. Tryckfallsberäkning p = w 2 2 p [Pa] tryckfall w [m.s -1 ] luftflödeshastighet i nominellt spjällavsnitt [kg.m -3 ] luftdensitet [-] lokal tryckfallskoefficient för nominellt spjällavsnitt (se Tabell och Tabell ) 18

19 6.2. Bestämning av tryckfall med hjälp av diagram = 1,2 kg.m -3 Diagram Tryckfall för luftdensitet =1,2 kg.m Lokal tryckfallskoefficient 7.1. Lokal tryckfallskoefficient (-) fyrkantiga spjäll Tabell Lokal tryckfallskoefficient rund DM-E D ,189 1,680 1,425 1,221 1,018 0,743 0,509 0,382 0,275 0,189 0,127 0,112 0,093 0,068 0,035 0,031 Tabell Lokal tryckfallskoefficient kvadratisk DM-E B A ,725 2,762 1,600 1,684 1,088 0,894 0,663 0,586 0,537 0,522 0,445 0,415 0,386 0, ,437 2,062 1,269 1,336 0,927 0,742 0,545 0,452 0,435 0,392 0,345 0,306 0,289 0,243 0, ,629 1,656 1,111 1,169 0,826 0,662 0,459 0,382 0,368 0,327 0,287 0,260 0,244 0,210 0, ,767 1,743 1,169 1,231 0,869 0,697 0,483 0,402 0,387 0,344 0,302 0,274 0,257 0,221 0, ,529 1,589 1,075 1,132 0,832 0,664 0,442 0,379 0,346 0,316 0,274 0,241 0,215 0,197 0,189 0, ,423 1,511 1,000 1,053 0,782 0,623 0,414 0,353 0,315 0,296 0,256 0,225 0,201 0,183 0,174 0, ,291 1,361 0,861 0,906 0,699 0,556 0,369 0,315 0,276 0,262 0,227 0,199 0,177 0,162 0,154 0, ,204 1,288 0,805 0,847 0,665 0,533 0,353 0,297 0,263 0,251 0,217 0,192 0,167 0,156 0,147 0,141 0, ,158 1,233 0,780 0,821 0,647 0,514 0,341 0,287 0,257 0,245 0,211 0,186 0,163 0,150 0,141 0,137 0, ,111 1,189 0,762 0,802 0,637 0,506 0,334 0,284 0,253 0,238 0,205 0,180 0,160 0,146 0,139 0,134 0, ,978 1,105 0,736 0,775 0,612 0,486 0,321 0,273 0,245 0,228 0,196 0,172 0,153 0,140 0,130 0,128 0,118 19

20 B A ,833 1,009 0,709 0,746 0,590 0,468 0,309 0,265 0,236 0,219 0,189 0,166 0,148 0,135 0,127 0,123 0, ,689 0,954 0,687 0,723 0,572 0,454 0,299 0,248 0,227 0,212 0,183 0,160 0,143 0,130 0,123 0,119 0, ,575 0,897 0,662 0,697 0,558 0,442 0,292 0,235 0,215 0,207 0,178 0,156 0,139 0,126 0,121 0,116 0, ,863 0,646 0,68 0,547 0,435 0,286 0,227 0,212 0,203 0,174 0,151 0,137 0,124 0,119 0,114 0, ,852 0,639 0,673 0,545 0,432 0,284 0,225 0,211 0,201 0,173 0,152 0,135 0,123 0,118 0,113 0, ,827 0,626 0,659 0,539 0,427 0,280 0,222 0,208 0,198 0,171 0,149 0,133 0,121 0,116 0,111 0, ,816 0,617 0,649 0,533 0,422 0,278 0,221 0,207 0,197 0,169 0,148 0,132 0,120 0,115 0,110 0, ,805 0,612 0,644 0,528 0,418 0,274 0,219 0,204 0,194 0,168 0,147 0,131 0,119 0,113 0,109 0, ,606 0,638 0,522 0,414 0,272 0,217 0,201 0,192 0,166 0,145 0,129 0,117 0,111 0,108 0, ,596 0,627 0,517 0,409 0,269 0,206 0,195 0,190 0,164 0,144 0,128 0,116 0,109 0,107 0, ,513 0,406 0,267 0,205 0,194 0,189 0,162 0,142 0,126 0,115 0,108 0,105 0, ,505 0,400 0,262 0,203 0,190 0,185 0,160 0,140 0,124 0,113 0,106 0,104 0, ,395 0,259 0,200 0,189 0,183 0,158 0,138 0,123 0,112 0,104 0,102 0, ,197 0,188 0,181 0,155 0,136 0,121 0,110 0,103 0,101 0, ,195 0,187 0,179 0,154 0,135 0,120 0,109 0,101 0,099 0, Bullerdata 8.1. Nivå på akustisk uteffekt korrigerad med filter A. L WA = L W log(s) + K A L WA [db(a)] nivå på akustisk uteffekt korrigerad med filter A L W1 [db] nivå på akustisk uteffekt L W1 relaterad till en 1 m 2 sektion (se tabell och ) S [m 2 ] spjällets effektiva area K A [db] korrektion med det viktade filtret A (se tabell ) 8.2. Nivå på akustisk uteffekt i oktavbanden. L Woct = L W log(s) + L rel L Woct [db] spektrum av akustisk uteffekt i oktavband L W1 [db] nivå på akustisk uteffekt L W1 relaterad till en 1 m 2 sektion (se tabell och ) S [m 2 ] spjällets effektiva area L rel [db] relativ nivå som uttrycker spektrumets form (se tabell ) 20

21 8.3. Tabell över akustikvärden Tabell Nivå på akustisk uteffekt LW1 relaterade till 1 m 2 sektion för rund DM-E [-] w [m.s -1 ] 0,1 0,2 0,3 0,4 0,6 0,8 1 1,5 2 2,5 3 3,5 2 9,0 11,5 14,7 16,9 20,1 22,3 24,1 27,2 29,4 31,2 32,6 33,8 3 16,7 22,1 25,3 27,5 30,7 32,9 34,6 37,8 40,0 41,7 43,2 44,4 4 24,2 29,6 32,8 35,0 38,1 40,4 42,1 45,3 47,5 49,2 50,7 51,9 5 30,0 35,4 38,6 40,8 44,0 46,2 47,9 51,1 53,3 55,1 56,5 57,7 6 34,8 40,2 43,3 45,6 48,7 51,0 52,7 55,8 58,1 59,8 61,2 62,4 7 38,8 44,2 47,3 49,6 52,7 55,0 56,7 59,9 62,1 63,8 65,2 66,4 8 42,3 47,7 50,8 53,1 56,2 58,4 60,2 63,3 65,6 67,3 68,7 69,9 9 45,4 50,7 53,9 56,1 59,3 61,5 63,3 66,4 68,6 70,4 71,8 73, ,1 53,5 56,6 58,9 62,0 64,3 66,0 69,1 71,4 73,1 74,5 75, ,6 56,0 59,1 61,4 64,5 66,7 68,5 71,6 73,9 75,6 77,0 78, ,8 58,2 61,4 63,6 66,8 69,0 70,7 73,9 76,1 77,9 79,3 80,5 Tabell Nivå på akustisk uteffekt LW1 relaterade till 1 m 2 sektion för kvadratisk DM-E [-] w [m.s -1 ] 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,5 2 2,5 2 15,5 18,7 20,9 22,6 24,0 25,2 26,3 27,2 28,0 31,2 33,4 35,1 3 26,1 29,2 31,5 33,2 34,6 35,8 36,9 37,8 38,6 41,7 44,0 45,7 4 33,6 36,7 39,0 40,7 42,1 43,3 44,3 45,3 46,1 49,2 51,5 53,2 5 39,4 42,5 44,8 46,5 47,9 49,1 50,2 51,1 51,9 55,0 57,3 59,0 6 44,1 47,3 49,5 51,3 52,7 53,9 54,9 55,8 56,6 59,8 62,0 63,8 7 48,2 51,3 53,5 55,3 56,7 57,9 58,9 59,8 60,7 63,8 66,1 67,8 8 51,6 54,8 57,0 58,8 60,2 61,4 62,4 63,3 64,1 67,3 69,5 71,3 9 54,7 57,9 60,1 61,8 63,2 64,4 65,5 66,4 67,2 70,4 72,6 74, ,4 60,6 62,8 64,6 66,0 67,2 68,2 69,1 70,0 73,1 75,3 77, ,9 63,1 65,3 67,1 68,5 69,7 70,7 71,6 72,4 75,6 77,8 79, ,2 65,4 67,6 69,3 70,7 71,9 73,0 73,9 74,7 77,9 80,1 81,8 21

22 Tabell Korrigering med viktat filter A kvadratisk och rund DM-E w [m.s -1 ] KA [db] -15,0-11,8-9,8-8,4-7,3-6,4-5,7-5,0-4,5-4,0-3,6 Tabell Relativ nivå som uttrycker spektrumets form Lrel rund och kvadratisk f [Hz] w [m.s -1 ] ,5-6,9-10,9-16,7-24,1-33,2-43,9-56,4 3-3,9-5,3-8,4-13,1-19,5-27,6-37,4-48,9 4-3,9-4,5-6,9-10,9-16,7-24,1-33,2-43,9 5-4,0-4,1-5,9-9,4-14,6-21,5-30,0-40,3 6-4,2-3,9-5,3-8,4-13,1-19,5-27,6-37,4 7-4,5-3,9-4,9-7,5-11,9-17,9-25,7-35,1 8-4,9-3,9-4,5-6,9-10,9-16,7-24,1-33,2 9-5,2-3,9-4,3-6,4-10,1-15,6-22,7-31,5 10-5,5-4,0-4,1-5,9-9,4-14,6-21,5-30,0 11-5,9-4,1-4,0-5,6-8,9-13,8-20,4-28,8 12-6,2-4,3-3,9-5,3-8,4-13,1-19,5-27,6 Figur 11 Beräkningsexempel Givna data: Tryckavlastningsspjäll DM-E 250 rund V = 1000 m 3.h -1 = 1,2 kg.m -3 Oktavband 1000 Hz Tabell S ef = 0,0440 m 2 Calculation : w [m.s -1 ] = (V [m 3.h -1 ] / 3600) / S ef [m 2 ] w = 6,31 m.s -1 Tabell = 0,275 Calculation : p =.. (w 2 /2) = 0,344. 1,2. (7,43 2 /2) = 6,6 Pa Tabell , Tabell och Tabell L W1 = 43,6 db K A = - 7,1 db L rel = -12,9 db (för 1000 Hz) Beräkning : L WA = L W log(s ef) + K A = 43, log(0,044) - 7,1 = 22,9 db L Woct = L W log(s ef) + L rel = 43, log(0,044) - 12,9 = 17,1 db 22

23 9. Elektriska komponenter och anslutningsscheman 9.1. Ställdon Tabell Ställdon BELIMO BLF 24, BLF 230 Ställdon BELIMO BLF 24 BLF230 Nominell spänning Strömförbrukning - motor aktiv - viloläge AC 24V 50/60Hz DC 24 V 5 W 2,5 W AC 230 V 50/60Hz Dimensionering 7 VA (Imax 5,8 5 ms) 7 VA (Imax ms) Skyddsklass III II Skyddsgrad IP 54 5W 3W Gångtid - motor - fjäderretur s ~ 20 s Omgivningstemperatur - normal drift - säkerhetsdrift - icke-drifttemperatur Anslutning - motor - extra brytare - 30 C + 50 C Säkert läge kan uppnås upp till max. 75 C - 40 C + 50 C 1 m kabel, 2 x 0,75 mm 2 1 m kabel, 6 x 0,75 mm 2 Figur 15 Ställdon BELIMO BLF 24 Figur 16 Ställdon BELIMO BLF

24 Tabell Actuating mechanism BELIMO BF 24, BF 230 Actuating mechanism BELIMO BF 24 BF 230 Nominell spänning Strömförbrukning - motor aktiv - viloläge AC 24 V 50/60 Hz DC 24 V 7 W 2 W AC 230 V 50/60 Hz Dimensionering 10 VA (Imax 8,3 5 ms) 12,5 VA (Imax ms) Skyddsklass III II Skyddsgrad IP 54 Gångtid - motor - fjäderretur Omgivningstemperatur - normal drift - säkerhetsdrift - icke-drifttemperatur 140 sek ~ 16 sek 8 W 3 W - 30 C + 50 C Säkert läge kan uppnås upp till max. 75 C - 40 C + 50 C Anslutning - motor - extra brytare 1 m kabel, 2 x 0,75 mm 2 1 m kabel, 6 x 0,75 mm 2 Figur 17 Ställdon BELIMO BF 24, BF 230 IV. ORDERING INFORMATION 10. Ordering key DM-E 180x355 (180) SE tekniska specifikationer utformning enl. tabell storlek typ 24

25 V. PRODUKTDATA 11. DATAETIKETT Dataetiketten finns placeras på tryckavlastningsspjällets utsida Figur 18 Dataetikett VI. MATERIAL OCH YTSKIKT 12. Material Spjällen levereras i standardutförandet i galvaniserad plåt utan någon annan ytbehandling Fästelementen är galvaniserade. VII. BESIKTNING OCH PROVNING 13. Besiktning och provning Apparaten är konstruerad och förinställd av tillverkaren och dess funktion är beroende av korrekt montage och injustering. VIII. TRANSPORT OCH LAGRING 14. Transportvillkor Spjällen transporteras av lastbilar utan direkt väderpåverkan. Undvik kraftiga stötar och omgivningstemperatur överstigande +40 C. Spjällen måste skyddas mot mekaniska skador vid transport och hantering. Under transport måste spjällbladet befinna sig i läge "STÄNGD" Spjällen lagras i inomhusmiljö utan några aggressiva ångor, gaser eller dammpartiklar. Inomhustemperaturen måste ligga i intervallet -5 C till +40 C och med en maximal relativ luftfuktighet på 80 %. Spjällen måste skyddas mot mekaniska skador vid transport och hantering. IX. MONTAGE, TILLSYN, UNDERHÅLL OCH REVISIONER 15. Montage Alla gällande standarder och direktiv måste följas vid montage av spjällen. 25

26 15.2. För att säkerställa en tillförlitlig funktion hos tryckavlastningsspjället är det nödvändigt att undvika att blockera stängningsmekanismen och kontaktytor med uppsamlat damm, fibrer samt klibbiga material och lösningsmedel Manuell drift Utan strömförsörjning kan spjället manövreras manuellt och fixeras i valfritt läge. Frisättning av stängningsmekanismen kan ske manuellt eller automatiskt genom att ansluta matningsspänningen. 16. Driftsättning och revisioner Innan spjällen sätts i drift efter monteringen och efter påföljande revisioner, måste kontroller och funktionstester av alla enheter inklusive drift av de elektriska komponenterna göras. Efter driftsättning ska dessa revisioner utföras enligt kraven i den nationella lagstiftningen Då ett spjäll av någon orsak inte längre fyller sin funktion måste detta markeras tydligt. Driftansvarig är skyldig att se till att spjället åter sätts i funktionsdugligt skick och för att upprätthålla brandskyddet under tiden på annat lämpligt sätt Resultat av regelbundna kontroller, funna brister och alla viktiga fakta kopplade till spjällets funktion måste dokumenteras i en "BRANDBOK" och omedelbart rapporteras till driftansvarig Innan spjällen tas i drift efter montering och påföljande kontroller måste följande ytterligare kontroller utföras Visuell kontroll av spjällets inbyggnad, spjällets insida, spjällblad, kontaktytor och silikontätning Kontroll av spjällbladets förflyttning till avbrottspositionen "ÖPPEN" kan göras efter avstängning av ställdonets matning (t.ex. genom att stänga av matningen till den ELEKTRISKA BRANDSIGNALEN). Kontroll av spjällbladets förflyttning tillbaka till läge "STÄNGD" kan göras efter att strömförsörjningen har återställts (t.ex. genom att återställa matningen till den ELEKTRISKA BRANDSIGNALEN). 26
