1 De extremt stora teleskopen en revolution för astronomin

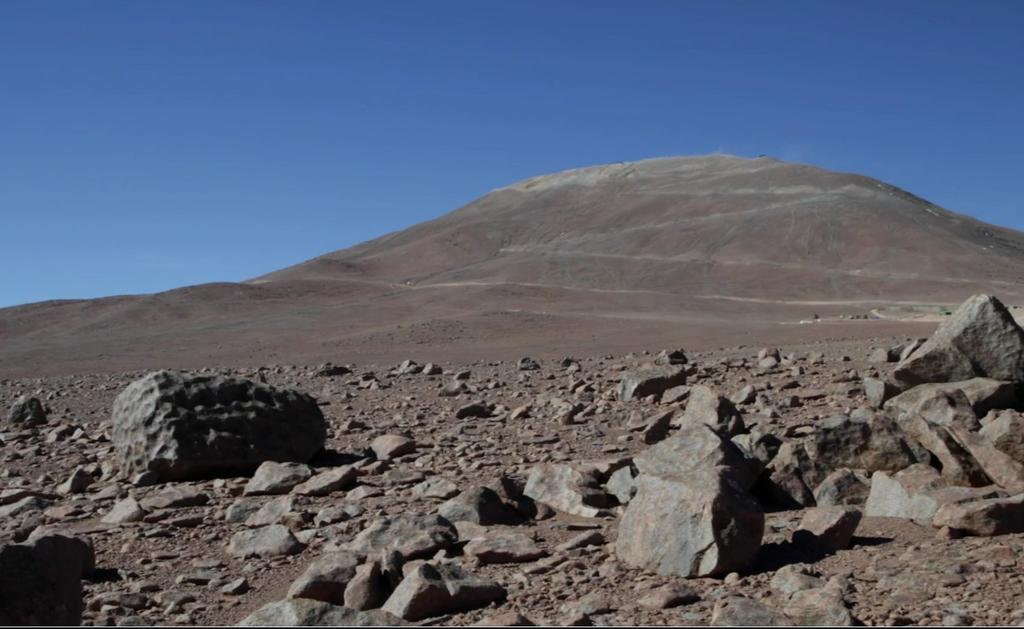

2 E-ELT!

4 Teknologiska revolutioner Galileos Jupitermånar och solfläckar Lord Rosses Malströmsgalax Mt Wilson 2.5 m galaxer! Mt Palomar 5 m VLT 4 x 8 m Hubbleteleskopet E-ELT?

5 OWL - the Overwhelmingly Large Telescope

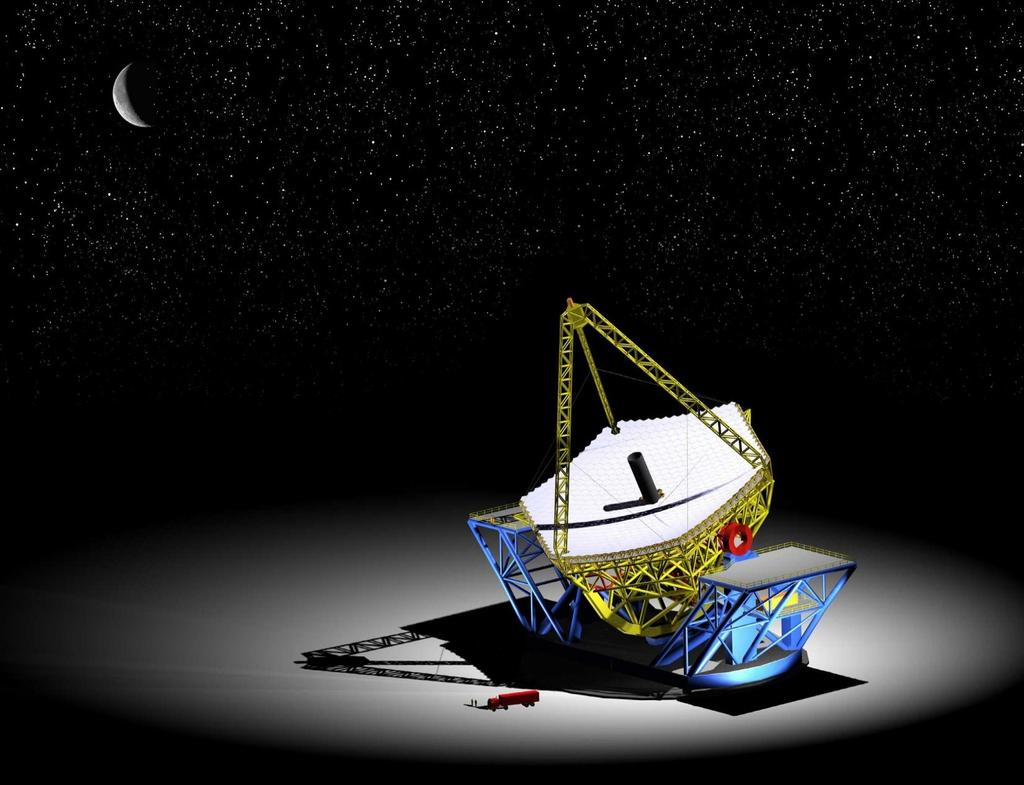

6 Euro50

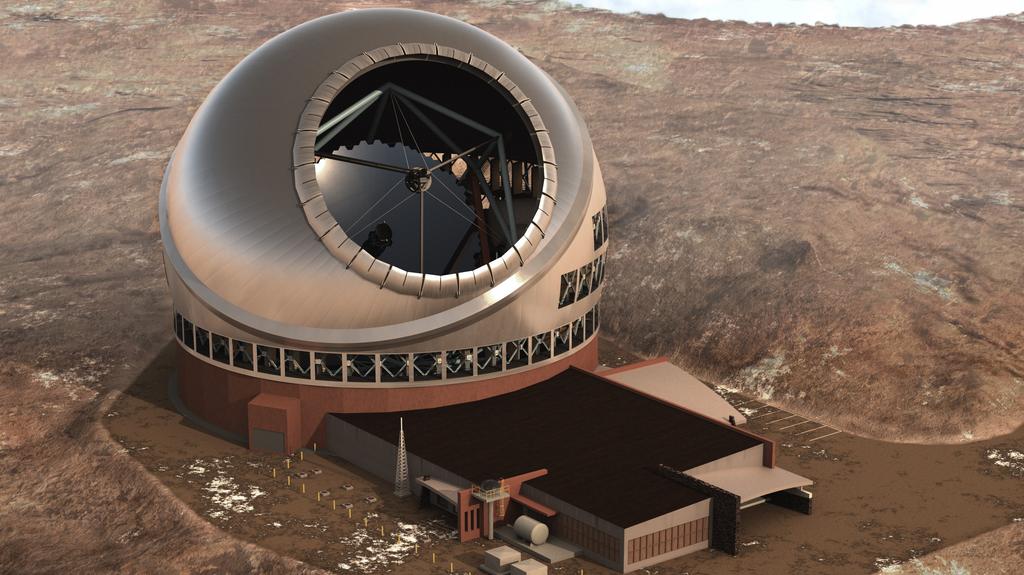

7 Thirty Meter Telescope (TMT)

8 Thirty Meter Telescope (TMT)

9 Kollision mellan kultur och astronomi

10 Thirty Meter Telescope (TMT) 2010: Miljööverenskommelse med Hawaii 2013: Byggnadslov 2014: Flera instanser godkänner byggplanerna 2014: En ceremoniell välsignelse genomförs 2015: Förhandlingar om nerläggning av äldre teleskop 2015: I december tas bygglovet tillbaka av Hawaiis högsta domstol 2016: Hela byggnadslovsprocessen ska göras om från början 2016: TMT börjar studera alternativa byggplatser

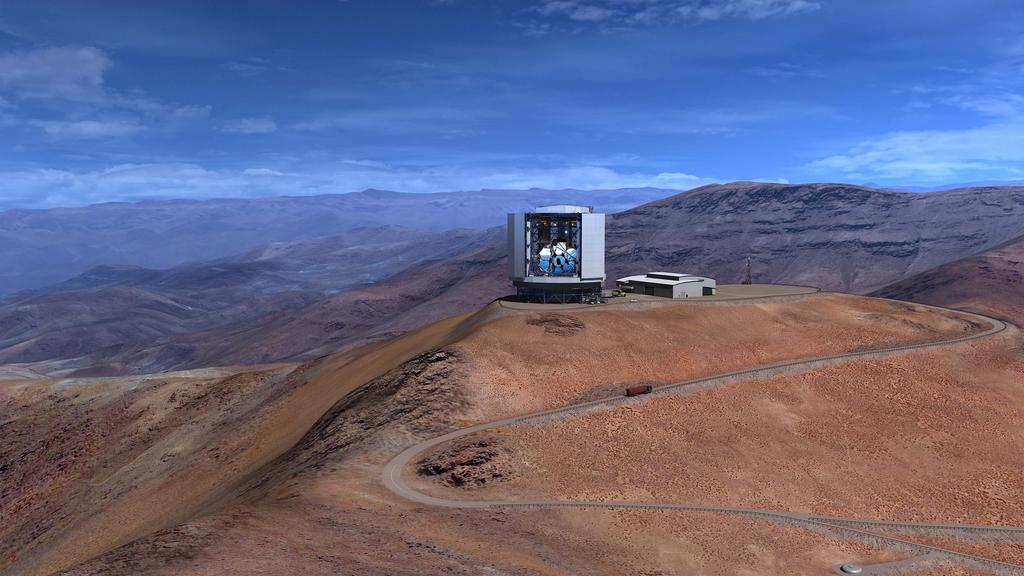

11 Giant Magellan Telescope

12 Giant Magellan Telescope

13 Giant Magellan Telescope

14 E-ELT Tidiga projekt: OWL, Euro : Förberedande möten 2005: Kapstaden OWL förkastas 2006: Arbete på ny ESO 42m design 2011: Reducerad 39 m design fastställes 2014: Platsen förbereds (med dynamit!) 2014: Från simulering och design till konstruktion

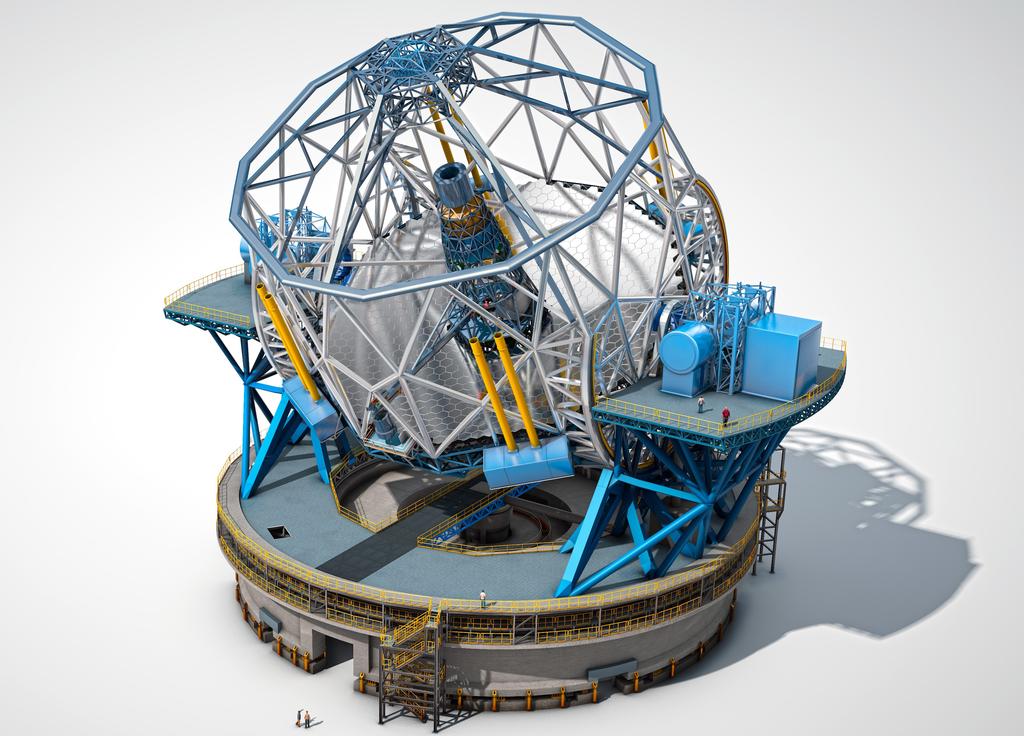

15 Extremely Large European Telescope!

16 E-ELT: Grunddata Huvudspegel 39 m i 798 segment Varje segment 1.45 m, 50 mm tjockt Totalt fem speglar i det optiska systemet Flexibel spegel med 6000 aktuatorer Förändrar spegelytan ca 1000 gånger per sekund Total vikt: ca 5000 tom Beräknad kostnad 10 miljarder SEK First Light: ca år 2024

18 Det astronomiska smörgåsbordet Utvecklingen av solsystemet (kometer, KBO) Exoplanetsystem Stjärnbildning och tidig utveckling Stjärnpopulationer i andra galaxer Galaxutveckling och kosmologi Mörk materia och mörk energi Det oväntade! 18

19 Önskade ELT egenskaper Ljusinsamling (spektroskopi, tidsupplösning) Hög bildskärpa Hög kontrast Stort synfält Brett våglängdsområde 19

20 Bildskärpa betyder allt! 20

22 Shack-Hartmann vågfront sensor 22

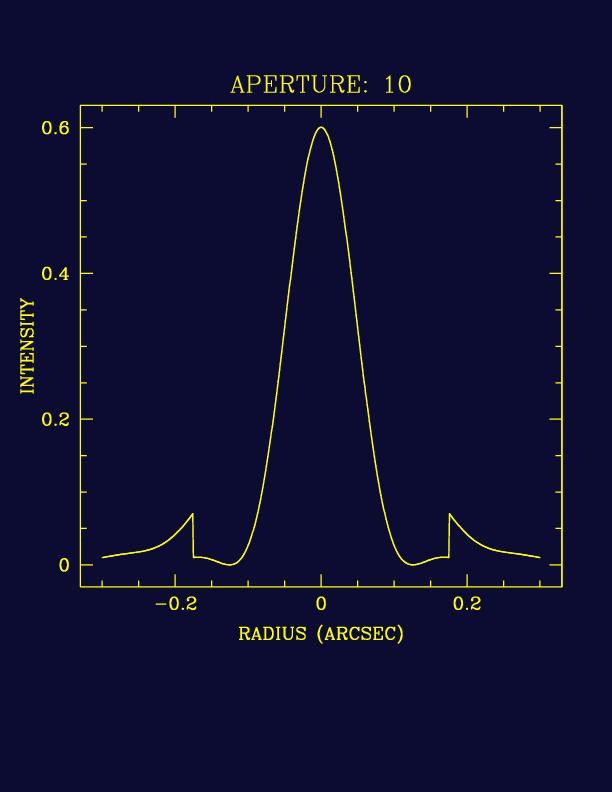

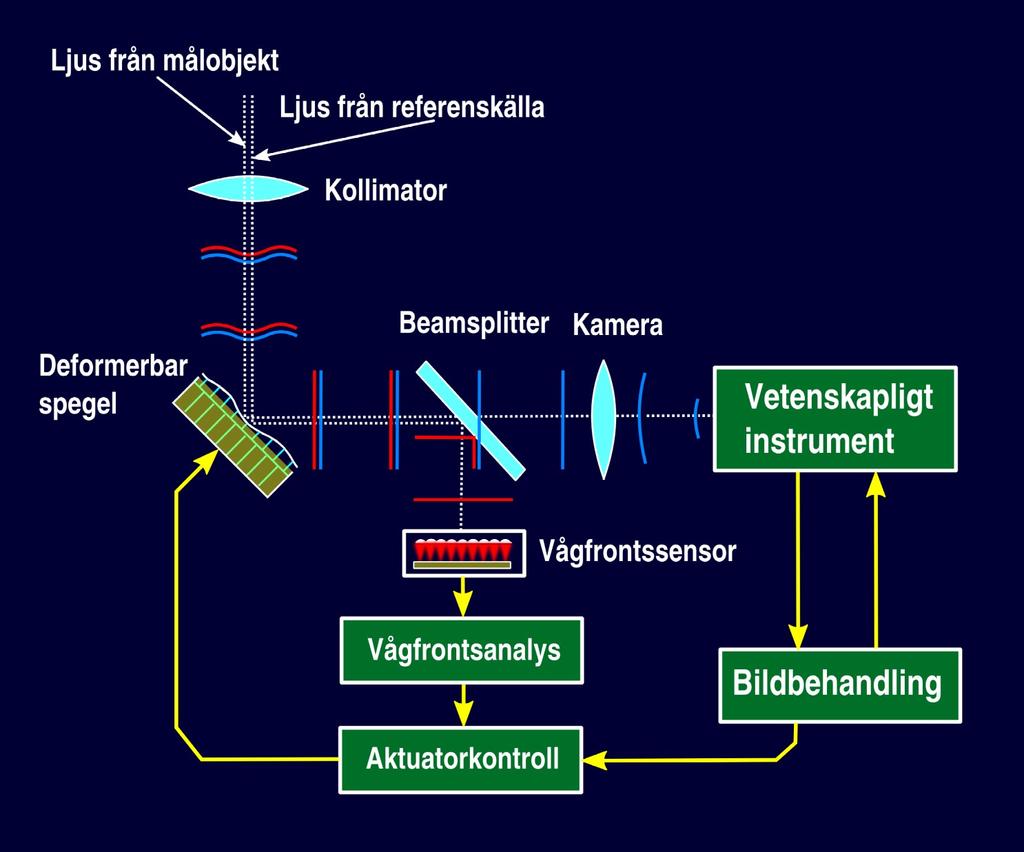

23 Kraften i adaptiv optik: Seeing och diffraktionsbegränsad PSF Airy function Fwhm = (50 m aperture) Moffat function Fwhm = 0.3

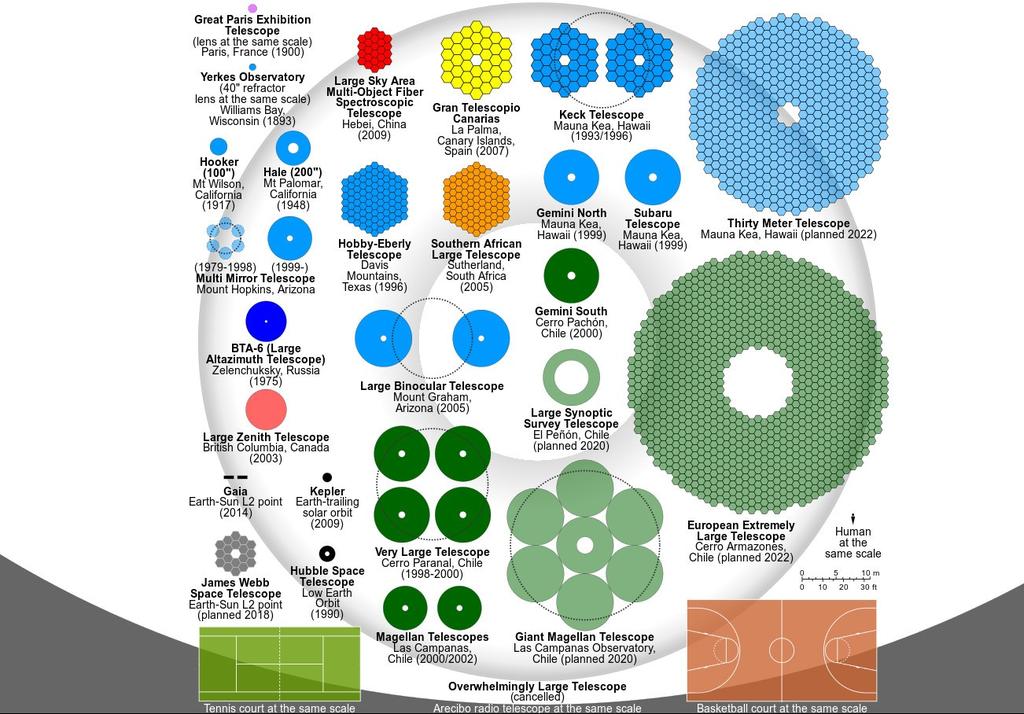

24 Spegeldiameter m IAU Symp 232, Capetown Nov 2005

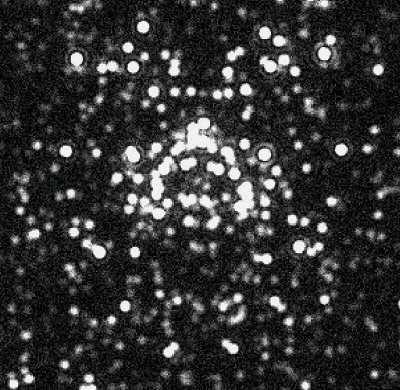

25 Vad kan man se i Virgogalaxhopen med EELT? SDSS 2005 CFHT 2004

Besök i Virgohopen Simulering; 8 m diffraktionsbegränsat teleskop 1/10 of LMC Bar stellar density 435 000 stars included

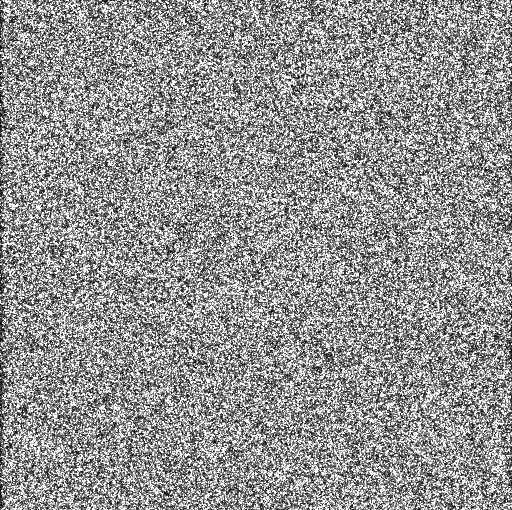

26 Besök i Virgohopen Simulering; 8 m diffraktionsbegränsat teleskop 1/10 of LMC Bar stellar density stars included 1024x1024 pixel subfield stellar density gradient disregarded exposure time 100 hours NGC 4425 dwarf, field 8 x8 Magnification=500

Besök i Virgohopen Simulering; 8 m diffraktionsbegränsat teleskop 1/10 of LMC Bar stellar density 28 000 stars 256x256

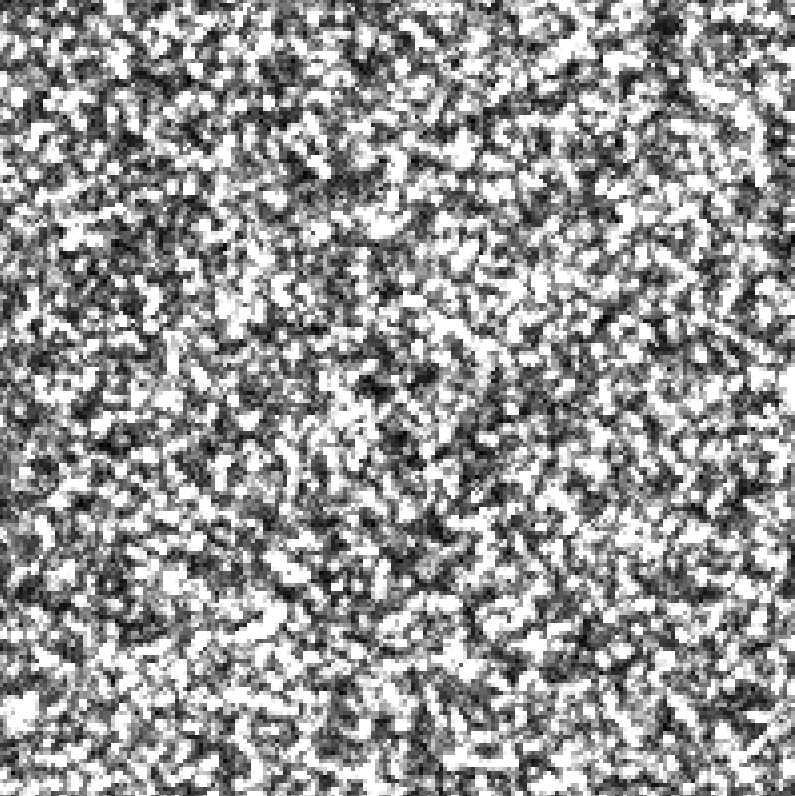

27 Besök i Virgohopen Simulering; 8 m diffraktionsbegränsat teleskop 1/10 of LMC Bar stellar density stars 256x256 pixel subfield stellar density gradient disregarded exposure time 100 hours NGC 4425 dwarf, field 1 x1 Magnification=400

Besök i Virgohopen Simulering; 50 m diffraktionsbegränsat teleskop 1/10 of LMC Bar stellar density 115 000 stars down to V=37.

28 Besök i Virgohopen Simulering; 50 m diffraktionsbegränsat teleskop 1/10 of LMC Bar stellar density stars down to V= x1024 pixel subfield stellar density gradient disregarded exposure time 100 hours NGC 4425 dwarf, field 1 x1 Magnification=4000

Besök i Virgohopen Simulering; 50 m diffraktionsbegränsat teleskop 1/10 of LMC Bar stellar density 1150 stars down to V=37.

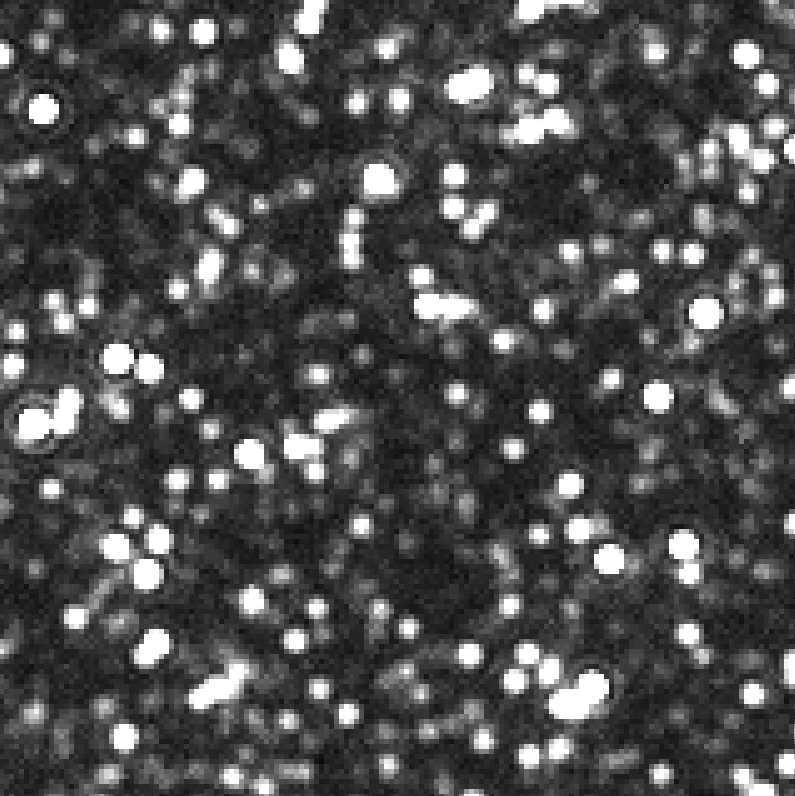

29 Besök i Virgohopen Simulering; 50 m diffraktionsbegränsat teleskop 1/10 of LMC Bar stellar density 1150 stars down to V= x100 pixel subfield stellar density gradient disregarded exposure time 100 hours NGC 4425 dwarf, field 0.1 x0.1 Magnification=40000

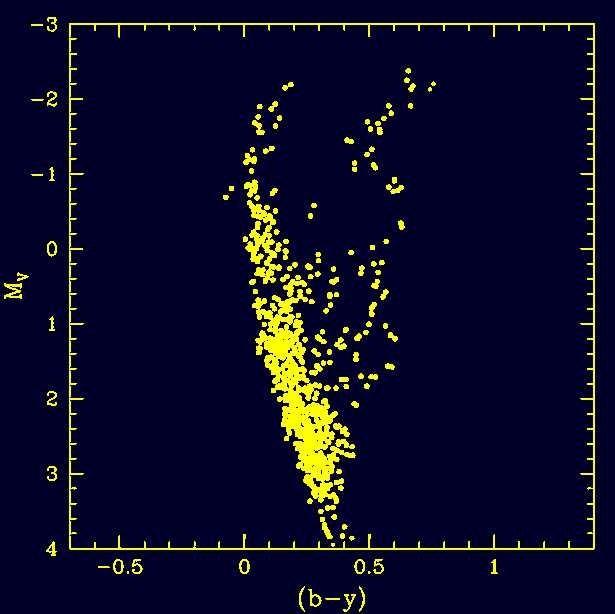

30 Input CMD för öppen stjärnhop IAU Symp 232, Capetown Nov 2005

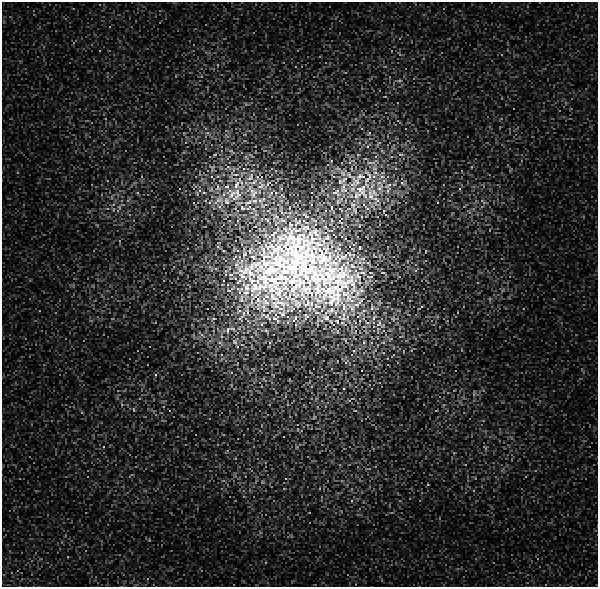

31 Stjärnhopsavstånd 16 Mpc spegel 10 m IAU Symp 232, Capetown Nov 2005

32 Bildskärpans betydelse - att pressa ut det yttersta Cluster Visual Dist: 17 Mpc Apertures m

33 Simulerad stjärnhop: avstånd 1 Mpc IAU Symp 232, Capetown Nov 2005

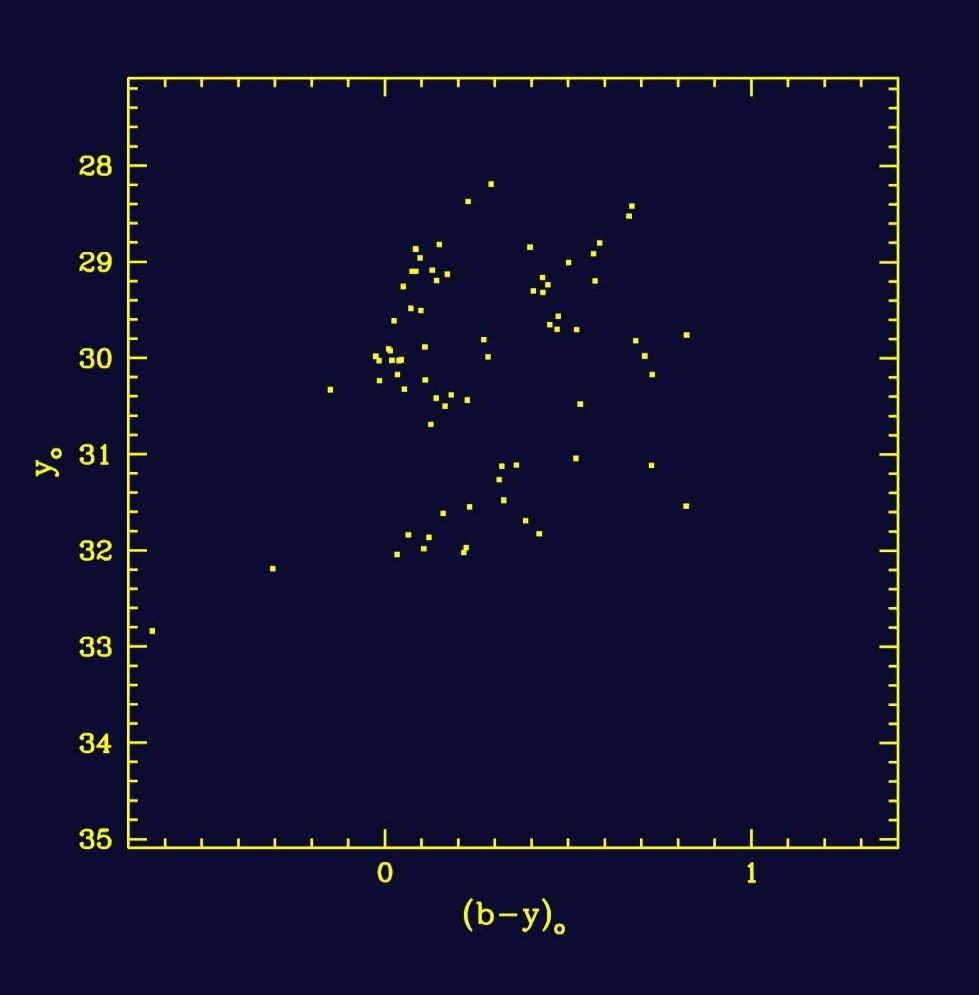

34 Stjärnhopens CMD Spegel: 30 m

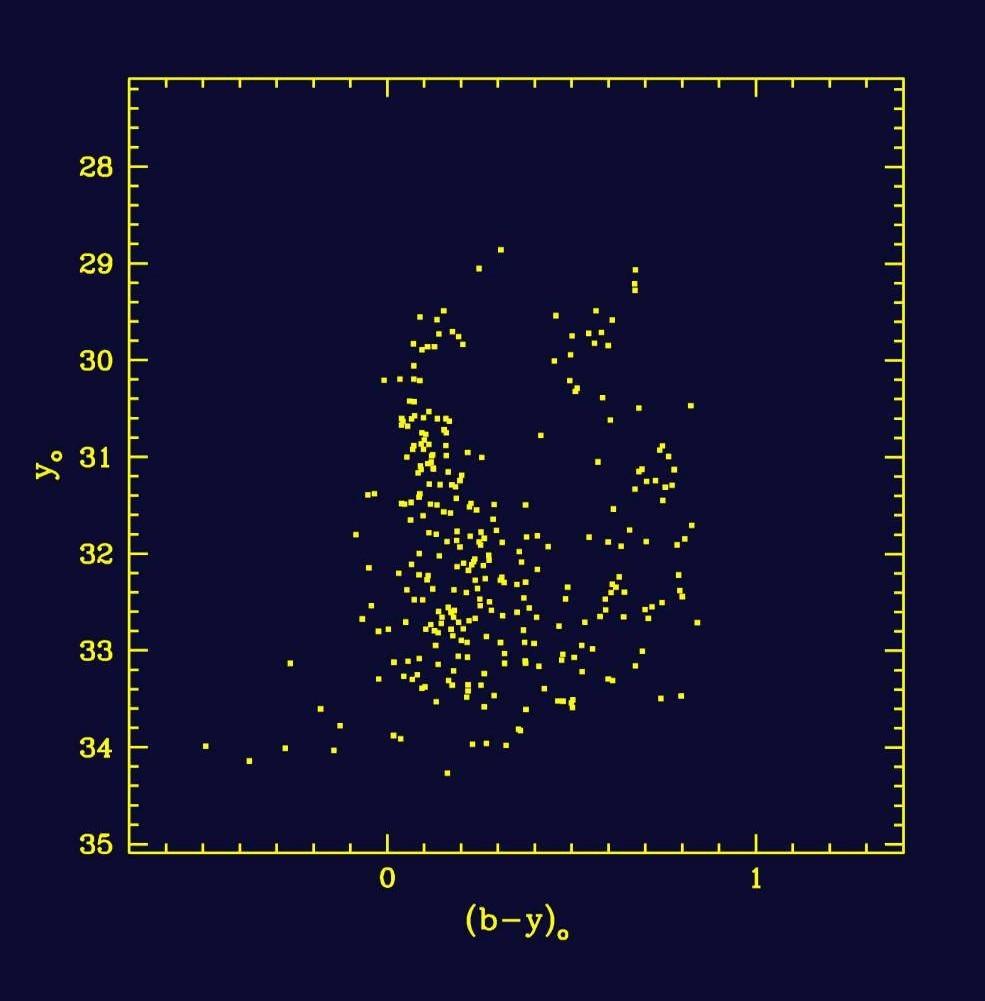

35 Stjärnhopens CMD Spegel: 40 m

36 Stjärnhopens CMD Spegel: 50 m

37 Avancerad modellering: Teleskopgruppen vid Lunds observatorium Startade på 1990-talet Arne Ardeberg, Torben Andersen Grupp på 5-10 medlemmar Världsklassnivå på teleskopmodellering Initierade Euro50-projektet

38 Vad är integrerad modellering? Optical Analysis Software Control System Analysis Software Integrerad modell Structural FEM Software Thermal Analysis Software

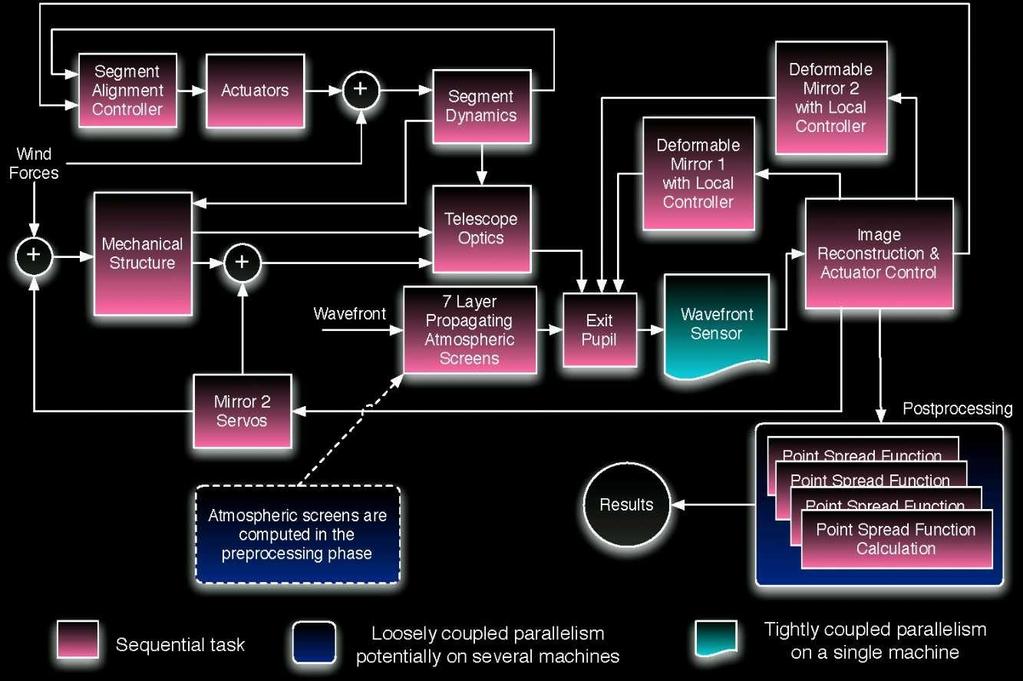

39 Modellöversikt för Euro50

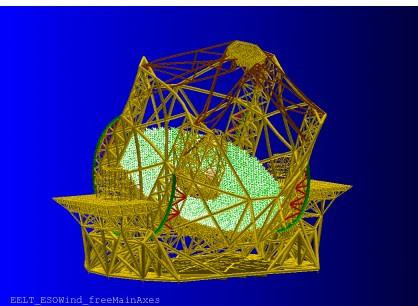

40 Finit-element modell Aug 20, 2008 Page 40

41 De fyra första svängningsmoderna

42 Euro50 PSF E-ELT PSF

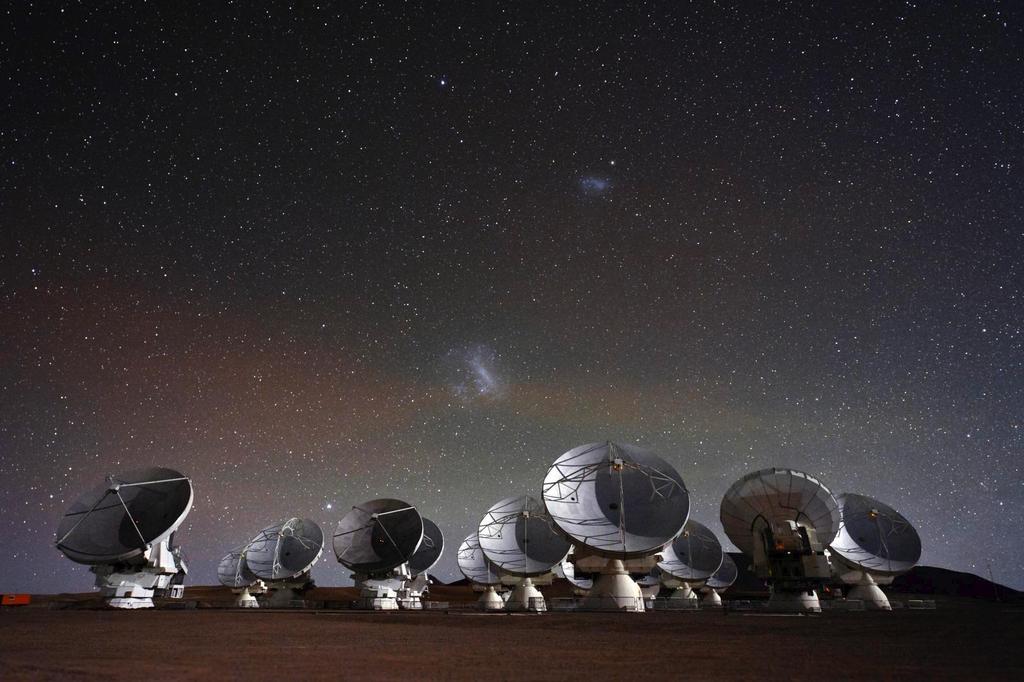

43 ALMA-observatoriet

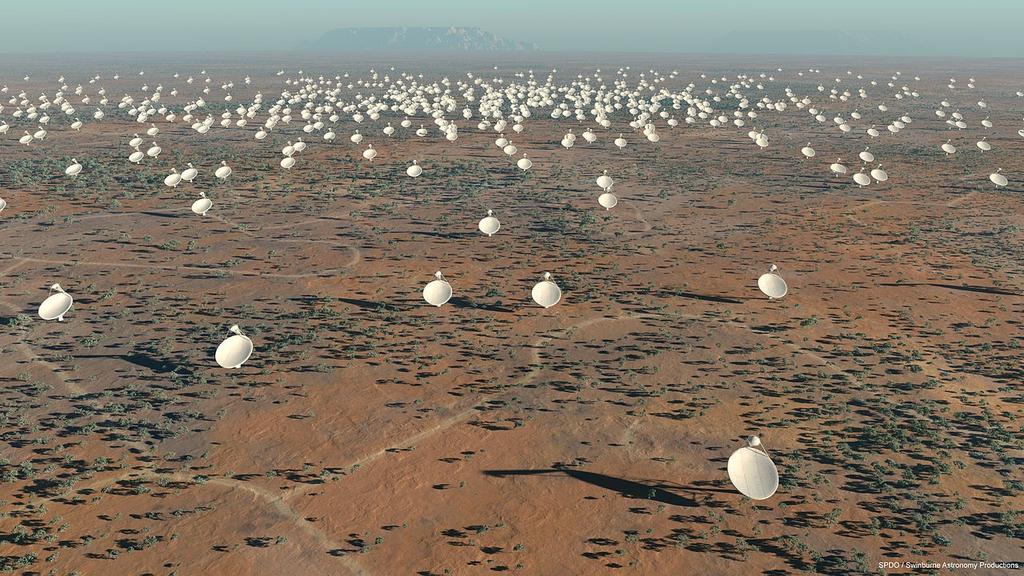

44 Square Kilometer Array (SKA)

45 LIGO - gravitationsvågor

46 Strålning från rymden på gott och ont Doc,
