Skyltning omfattar tillverkning, leverens och montering av skyltar. Skyltar redovisas som pdf filer.

Transkript

1 LiU_Skyltbeskrivning_ doc 1(2) Skyltbeskrivning Skyltning Skyltutformning skall ske enligt denna beskrivning, uppgifter enligt mängdförteckning och enligt övriga i denna beskrivning förtecknade dokument. Skyltprogram med skyltritningar S49:01 6 reviderade och skyltritningar S 49:10 14 reviderade samt konstruktionsritning K reviderad och PM elanläggningar daterade gäller i tillämpliga delar när ej denna beskrivning och senare daterade förtecknade dokument säger annorlunda. Skyltning omfattar tillverkning, leverens och montering av skyltar. Skyltar redovisas som pdf filer. Skyltplacering Placering av skyltar skall samordnas med inredning, utrustning, installationer mm. Angivna montagemått i handlingarna är preliminära. Samråd med beställaren beträffande montagehöjder skall ske på plats före uppsättning. Skylttexter Skylttexter skall utföras med typsnitt Futura Medium av Paul Renner 1927 från Adobe Type Library. På orienteringstavlor kan även Futura Bold, Futura Heavy och Futura Light Oblique förekomma. Om ej annat anges skall texten vara gemen med versal begynnelsebokstav. Texter på skyltar ges vid varje beställning. Manus bifogas ej detta förfrågningsunderlag. Stilprov på skuren text i naturlig storlek skall godkännas av beställaren innan tillverkning. Kulör och utförande för utvändiga skyltar på Campus Valla Orienteringstavlor Text på textark skall vara blå på vit botten. Blå kulör skall motsvara NCS S 4050 R90B. Vit kulör skall motsvara NCS S Entréskyltar och riktningsskyltar Text skall vara vit på blå botten. Blå kulör skall vara NCS S 4050 R90B. Vit kulör skall vara NCS S Stålrör skall vara av kvalitet och med ytbehandling enligt K ritning. Aluminiumplåt skall vara i kvalitet SS Efter kantbockning och bearbetning avfettas och alodinbehandlas plåten. Ungnslackering sker sedan med våtfärg alternativt pulverfärg i utomhuskvalitet. Bultar och skruvar och andra element som användes för montage och sammanfogning av ingående komponenter skall vara av rostfritt stål motsvarande Uddeholm SS Synliga montageskruvar och motsvarande målas lika omgivning. Fundament och primärstomme enl K ritn K32:413. Belysningsarmaturer för riktningsskylt G, entréskylt A, taxiskylt B och orienteringstavla C skall ingå enligt PM elanläggningar Kulör för invändiga skyltar Campus Valla Texten skall där ej annat anges vara blå på vit botten. Blå kulör skall motsvara NCS S 4050 R90B. Vit kulör skall motsvara NCS S Linköpings universitet Gemensamma förvaltningen Lokalförsörjningsavdelningen

2 LiU_Skyltbeskrivning_ doc 2(2) Kulör för utvändiga skyltar Campus Norrköping Texten skall vara vit på grå botten. Grå kulör skall vara NCS S Vit kulör skall vara NCS S 0500 Kulör för invändiga skyltar Campus Norrköping Texten skall där ej annat anges vara vit på grå botten. Grå kulör skall vara NCS S Vit kulör skall vara NCS S Prissättning Prissättning skall göras på skyltar och tjänster enligt mängdförteckning. Skyltar skall prissättas var för sig. Underlag utgörs av nedan förtecknade dokument. LiU_Mängdförteckning_Skyltar_ LiU Skyltbeskrivning_ LiU_Skylttypsnitt_ LiU_L60T_Lamell_ LiU_R8_Riktningsskylt_ LiU_LA2_Lägesskylt_ LiU_OT1_Orienteringstavla_ LiU_RS93T_Riktningsskyltar_ LiU_LS93T_Lägesskyltar_ LiU_A3PP_Rumsskylt A3_ LiU_A4GP_Rumsskylt A4_ LiU_A5GP_Rumsskylt A5_ LiU_Skyltprogram_ med typritningar S49:01, S49:02, S49:03, S49:04, S49:05 och S49:06, reviderade , samt S49:10, S49:11, S49:12, S49:13 och S49:14, reviderade LiU_K32 413_ LiU_El_ Linköpings universitet

3 LiU_Skylttypsnitt_ doc Linköpings universitet Typsnitt och symboler på skyltar. The quick brown Text skall vara i typsnitt Futura Medium av Paul Renner 1927, från Adobe Type Library. För lamellhöjd används storlek 192 punkter vilket ger versal X-höjd ca 50 mm. För lamellhöjd 60 mm används storlek 116 punkter vilket ger versal X-höjd ca 30 mm. På rumstavlor A4 och A3 används storlek 48 punkter vilket ger versal X-höjd ca 12 mm. För informationstext används storlek 24 punkter vilket ger versal X-höjd ca 6 mm eller storlek 36 punkter vilket ger versal X-höjd ca 9 mm. Pilar tas ur symboltypsnittet Wingdings 3 av Charles Bigelow och Kris Holmes 1992; ett typsnitt från Microsoft som finns som standard i Windows. Pil sätts in i Word- eller Exceldokument med "Infoga/symbol/ /infoga". Pilar skall ha samma punktstorlek som text. Ge akt på att välja pil av ovanstående mediumtyp. Linköpings universitet

4 LiU_L60T_Lamell_ xls Linköpings universitet, skyltutformning 2006 Ritning L60T Lamell 60x974 mm med text till entréskylt A ritn S 49:04. Profiltyp Slatz 60 Adobe Futura medium, 116 pkt, versal X-höjd 30 mm Vertikalt centrerad vänsterställd text med början 50 mm från lamellkant Vit text NCS 0500 på blå NCS4050-R90B botten. 974 mm Forum för genusvetenskap och jämställdhet, FGJ 60 mm

5

6

7 TYPRITNING ORIENTERINGSTAVLA, OT1 B-huset ingång 27B 1189 SE DETALJ 50 INSTITUTIONEN FÖR DATAVETENSKAP, IDA PLAN KORRIDOR Till E-huset Till Fysikhuset IDA, Studerandeexpedition 2 D IDA, Kansli 3 E IDA, Tekniskt underhåll och service, TUS E-huset IDA:s ljusgård 2 C Konferensrum Grace Hopper 3 D Konferensrum John von Neumann 3 D Wallenberglaboratoriet, WITAS E-huset D E D E D E D E Avd för Databas- och informationsteknik, ADIT 2 B The Division for Databases and Information Technique Avd för Articifiell intelligens och integrerade datorsystem, AllCS E-huset C C The Division for Artificial Intelligence and Integrated Computer Systems Avd för Human Centered Systems, HCS The Division for Human-Centered Systems E-huset B B B B Avd för Informationssystem och management, ISM 2 29, D The Division for Information Systems and Management 841 Avd för Programvara och system, SaS 3 B,D,29 The Division for Software and Systems Lab lokaler: SU C Lab lokaler: SU C INSTITUTIONEN FÖR SYSTEMTEKNIK, ISY Informationstavla, ISY Ingång 27 Plan 3 A A A A ISY, Studerandeexpedition 2 D Konferensrum Systemet 3 27 Seminarierum Algoritmen 2 A CENIIT, ISIS 2 A Forskarskolan ECSEL 2 E Bildbehandling Computer Vision Laboratory 2 A Bildkodning Image Coding 3 A Datatransmission Data Transmission 3 A Datorteknik Computer Engineering 3 B Elektroniksystem Electronics Systems 3 D Elektroniska komponenter Electronic Devices 3 A Fordonssystem Vehicular Systems 2 E 29B D E Café Java Visionen 27B Till E-huset D 25B 24B Till Fysikhuset C C C C D 23B 22B E E E D 21B Informationsteori Information Theory 3 A Reglerteknik och kommunikationssystem 2 A Automatic Control and Communications Systems Lab lokaler: CYD-poolen, Laboteket, Telekom 2 C Kvartersbibliotek B B B B Lab lokaler: Muxen 1-3, Southfork, Freja, Bussen, Minnet, Grinden 3 C Lab lokaler: Asgård, Egypten, Olympen Ingång 25 Grupprum IT/KB 2 C HÖRSAL VISIONEN V1,V2 2 C A A A A KVARTERSBIBLIOTEK B 2 C Grupprum IT/KB 2 C CAFÉ JAVA 2 D Plan 2, Entréplan Tavlans plats Hiss Trappa A A FÖRESKRIFTER 15 Orienteringstavlan utföres i 5 mm aluminiumplåt i storlek 841 x 1189 mm. Kanter och hörn slipas av lätt. Skylt monteras med dold infästning och distans mot vägg enligt detalj. Placering enligt särskild anvisning. Efter bearbetning avfettas och alodinbehandlas plåten innan ungslackering med våtfärg alternativt pulverfärg sker. Kulör vit S NCS 0500 glans 30, alt RAL Planfigur trycks på vit folie typ Avery IP3502, som appliceras på plåten och renskäres kant i kant. Folietrycket skall vara avtagoch utbytbart. Digitalt original för planfigur och text, tillhandahålles av beställaren i filformat Adobe Illustrator CS2. Typsnitten är Adobe Futura Medium, Bold och Light Oblique vilka måste finnas på mottagande dator för korrekt överföring till eps-format. Tavlans plats utmärkes separat med röd prick på färdigt tryck. Innan tillverkning sker skall provtryck godkännas av beställaren. Detalj skala 1:1 Skala/LiU

8 LiU_RS93T_Riktningsskyltar_ xls Lamellängd 412 mm Riktningsskylt 93x412 mm Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant Pilar från Microsoft Wingdings 3, 192 pkt 412 mm Hiss Hiss

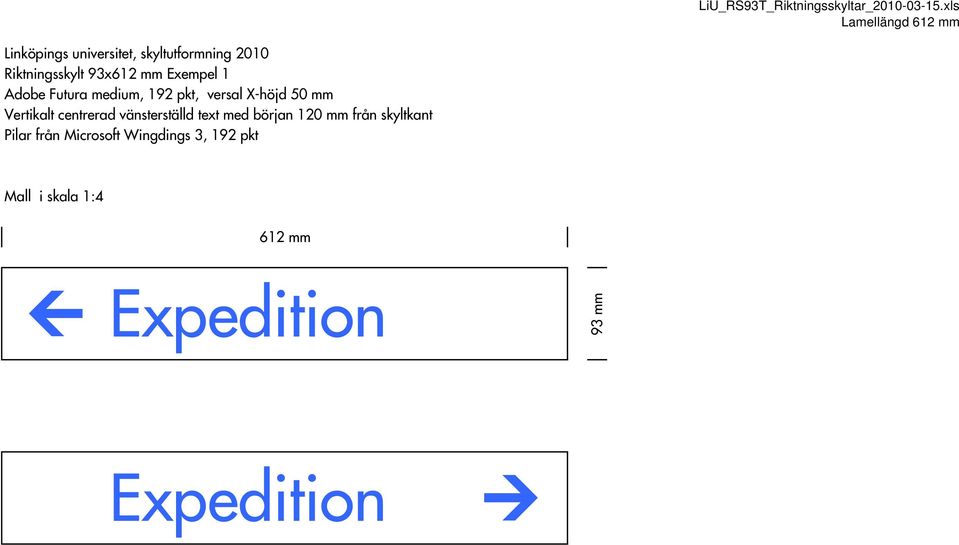

9 LiU_RS93T_Riktningsskyltar_ xls Lamellängd 612 mm Riktningsskylt 93x612 mm Exempel 1 Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant Pilar från Microsoft Wingdings 3, 192 pkt 612 mm Expedition Expedition

10 LiU_RS93T_Riktningsskyltar_ xls 612 (2) Riktningsskylt 93x612 mm. Exempel 2 Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant Pilar från Microsoft Wingdings 3, 192 pkt 612 mm Expedition

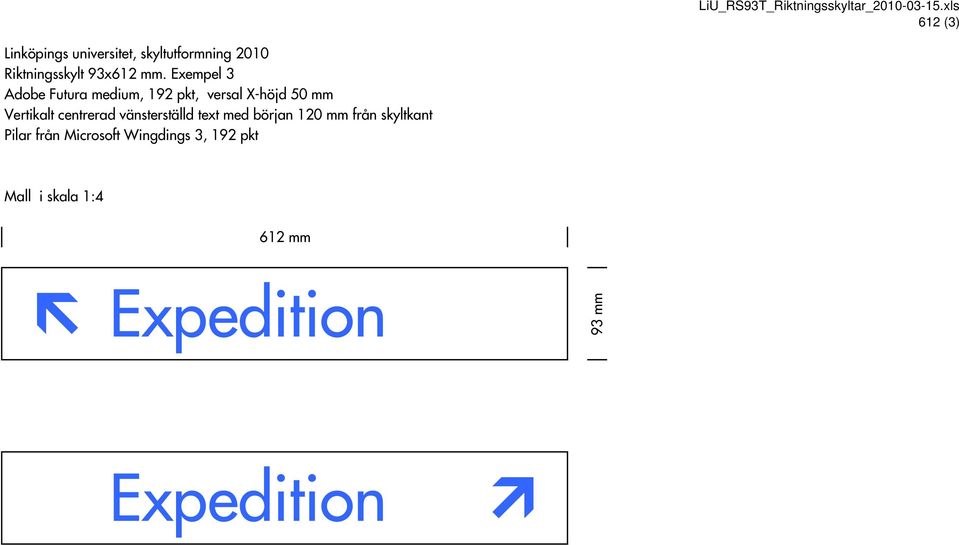

11 LiU_RS93T_Riktningsskyltar_ xls 612 (3) Riktningsskylt 93x612 mm. Exempel 3 Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant Pilar från Microsoft Wingdings 3, 192 pkt 612 mm Expedition Expedition

12 LiU_RS93T_Riktningsskyltar_ xls 612 (4) Riktningsskylt 93x612 mm. Exempel 4 Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant Pilar från Microsoft Wingdings 3, 192 pkt 612 mm Expedition Expedition

13 LiU_RS93T_Riktningsskyltar_ xls Lamellängd 812 mm Riktningsskylt 93x812 mm Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant Pilar från Microsoft Wingdings 3, 192 pkt 812 mm Studievägledning Studievägledning

14 LiU_RS93T_Riktningsskyltar_ xls Lamellängd 1000 mm Riktningsskylt 93x812 mm Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant Pilar från Microsoft Wingdings 3, 192 pkt 1000 mm Studievägledning Studievägledning

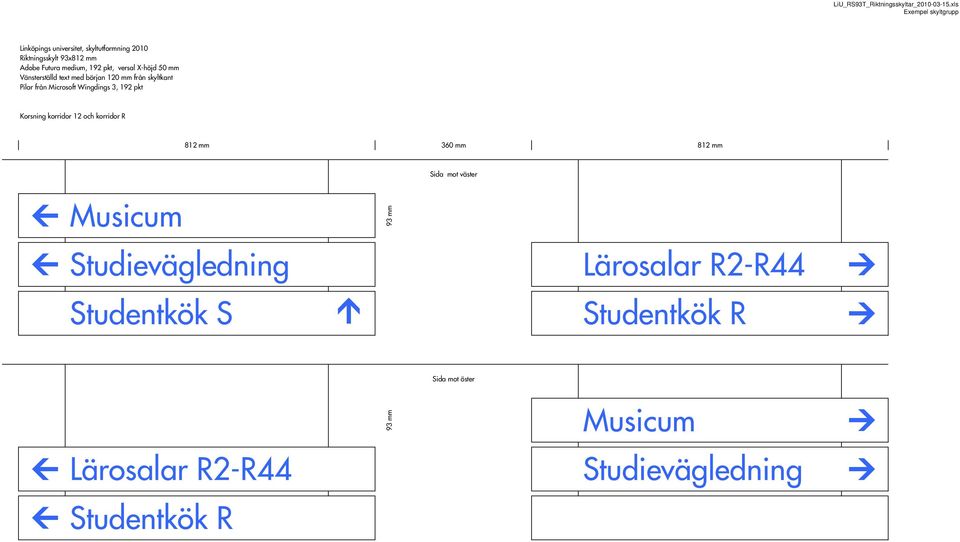

15 LiU_RS93T_Riktningsskyltar_ xls Exempel skyltgrupp Riktningsskylt 93x812 mm Vänsterställd text med början 120 mm från skyltkant Pilar från Microsoft Wingdings 3, 192 pkt Korsning korridor 12 och korridor R 812 mm 360 mm 812 mm Musicum Sida mot väster Studievägledning Lärosalar R2-R44 Studentkök S Studentkök R Sida mot öster Musicum Lärosalar R2-R44 Studievägledning Studentkök R

16 LiU_LS93T_Lägesskyltar_ xls Lamellängd 412 mm Lägesskylt 93x412 mm Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant 412 mm Hiss

17 LiU_LS93T_Lägesskyltar_ xls Lamellängd 612 mm Lägesskylt 93x612 mm Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant 612 mm Expedition

18 LiU_LS93T_Lägesskyltar_ xls Lamellängd 812 mm Lägesskylt 93x812 mm Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant 812 mm Studievägledning

19 LiU_LS93T_Lägesskyltar_ xls Lamellängd 1000 mm Lägesskylt 93x1000 mm Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant 1000 mm Studievägledning

20 LiU_A3PP_Rumsskylt A3_ xls A3 Skylt A3PP, för A3 ark med genomsiktlig 2 mm akrylplastskiva i i format 298x421 mm med bakomliggande 1 mm matt vit plast i skylthållare. Skyltfärg vit NCS 0500, glans 30. Skyltsystem Classic. Ansluter till typritning S49:13, Linköpings universitet/skala.

21 LiU_A4GP_Rumsskylt A4_ xls A4 Skylt A4GP, för A4 ark med genomsiktlig skrivbar 2 mm matterad glasskiva i i format 212x298 mm med bakomliggande 1 mm matt vit plast i skylthållare. Skyltfärg vit NCS 0500, glans 30. Skyltsystem Classic. Ansluter till typritning S49:13, Linköpings universitet/skala.

22 LiU_A5GP_Rumsskylt A5_ xls A5 Skylt A5GP, för A5 ark med genomsiktlig skrivbar 2 mm matterad glasskiva i i format 212x149 mm med bakomliggande 1 mm matt vit plast i skylthållare. Skyltfärg vit NCS 0500, glans 30. Skyltsystem Classic. Ansluter till typritning S49:13, Linköpings universitet/skala.
