Kompletteringsmoduler

Transkript

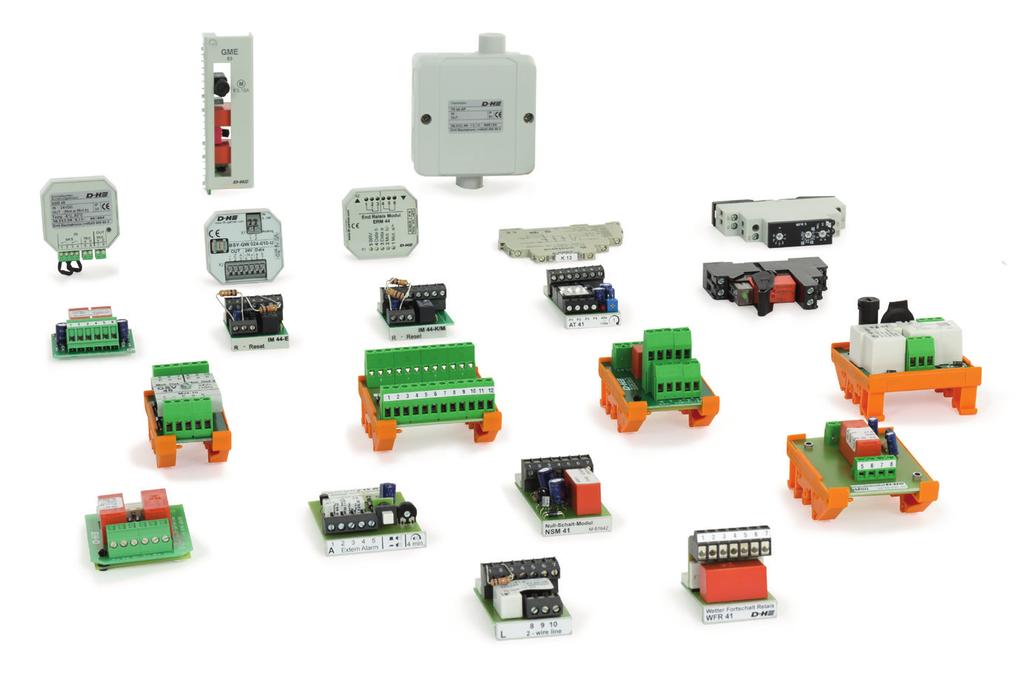

1 Kompletteringsmoduler Egenskaper För D+H RZN- och GVL centraler Olika SHEV- och ventilationsfunktioner Enkel installation Enkel eftermontering Diverse utföranden

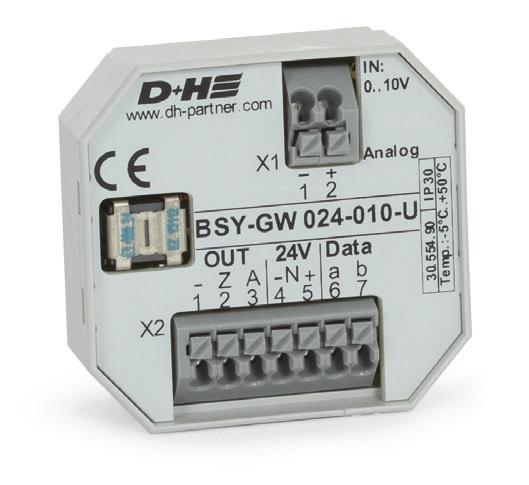

2 AM 44-Z Larmmodul + tidsbegränsning Försörjning av externa larmanordningar som sirener, brandklockor och blixtljus För montering på kortplats central E1 / E2 Larmfrånkoppling möjligt manuellt via grupplarmpanel, tillval, eller via den förinställda tiden Larmtidsbegränsning kan ställas in från 0,5 till 4 minuter AT Motor fördröjningsmodul Fördröjer fönstermotorernas start för att förhindra störningar när fönsterbågen öppnas eller begränsningar av SHEV sektionen genom motordrivna utvändiga skuggningar som finns på plats För montering på kortplats central LT / MOT Kör vid larm tillbaka solskyddet och öppnar därefter tidsfördröjt SHEV fönsterbågen Ska endast användas tillsammans med D+H motorer med BRV meddelandesignal BSY-GW U Gateway V DC på BSY+ Gränssnittmodul mellan installationsstyrsystem (GLT) och en BSY+ motorgrupp tillsammans med D+H central EEnkel plug and play injustering Inget särskilt motormeddelande eller parameterinställning krävs Galvanisk åtskillnad mellan ingångssignal och utgångssignal Enkel integrering i nya och befintliga system För montering i kopplingsdosa på plats DM Diodmatris Av 12 separata, oberoende inkopplingsbara dioder eller motstånd Version 01/2018

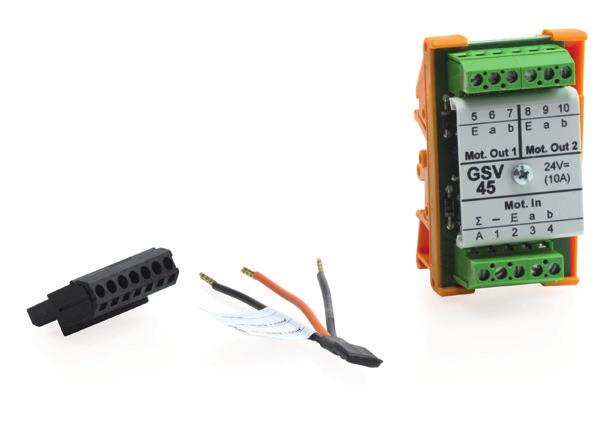

3 ERM Ändrelämodul För potentialfritt ÖPPNA- eller STÄNGA meddelande för motor eller motorgrupp Aktivering via BSY+ ledning, BRV meddelandesignal eller TMS utgång (endast vid CDC) Kontaktbelastning: maximalt 60 V DC / 1 A Montering t.ex. i kopplingsdosa (ingår inte) FS Följdkopplingsmodul För öppning och stängning i rätt följd av motordrivna, överlappande fönsterbågar Fördröjer starten av en fönsterbågssida i ÖPPNA / STÄNGA riktning, för att garantera en säker öppning resp. stängning Brytförmåga 24 V DC / max. 50 W (2 A) per fönsterbåge För montering i centralen eller kopplingsdosa på plats GME Gruppmodul För ventilationscentralen GVL 8408 M För utökning av centralen till upp till 6 ventilationsgrupper, tillval GSV Gruppfördelare För uppdelning av motoranslutningsledarna hos en grupp i 2 strängar till vardera 3 ledare Parallell anslutning av max. 4x GSV 45 till en grupp är möjligt Montering t.ex. i kopplingsdosa (ingår inte)

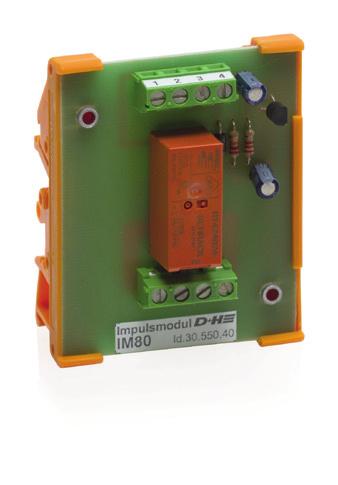

4 IM 44-E Impulsmodul För larmutlösare och återställning av SHEV systemet (RZN E) vid impulsstyrning För montering på kortplats central RM / RT För omvandling av kontinuerliga kopplingssignaler till impulskopplingssignaler, t.ex. tillsammans med impulsmagnetventiler IM 44-K/M Impulsmodul För larmutlösare och återställning av SHEV systemet (RZN K/ M) vid impulsstyrning För omvandling av kontinuerliga kopplingssignaler till impulskopplingssignaler, t.ex. tillsammans med impulsmagnetventiler För montering på kortplats central RM / RT IM Impulsmodul För omvandling av kontinuerliga kopplingssignaler till impulskopplingssignaler, t.ex. tillsammans med impulsmagnetventiler MFR Tidsmodul För genomförande av prioritetsstyrningar (t.ex. tidsfunktioner som tillkopplingsfördröjning, returfördröjning) Ingång för stort område: V AC / DC Maximal brytförmåga: 2000 VA (8 A / 250 V AC) 1 potentialfri omkopplare Version 01/2018

5 NSM Nollkopplingsmodul Fördröjning av en motorgrupps omkopplingsförlopp via nollställning Efterkopplade elektroniska lastfrånkopplingar (24 V DC) återställs före byte av riktning SSM Säkerhetslister säkringsmodul För säkring av ett fönster huvud- och hjälpstängningslister tillsammans med (max. 2) kontaktrör Automatisk reverserings drift Inbrottsskydd, automatisk avaktivering av säkerhetslisten efter 3 min Ledningsövervakning med avseende på kortslutning och avbrott Montering t.ex. i kopplingsdosa (ingår inte) TR Relä modul T.ex. för fjärrsignal av en störning eller ett larm För montering på kortplats central E1 / E2 2 potentialfria omkopplare, max. 230 V AC / 5 A TR 43-K Relä T.ex. för fjärrsignal av en störning eller ett larm 2 potentialfria omkopplare, max. 230 V AC / 5 A

6 TR 44-AP Relä modul 230 V AC För aktivering av 230 V AC D+H motorer vid 24 V DC grupper i D+H SHEV- och ventilationscentraler Utanpåliggande utförande Maximal brytförmåga: 720 VA B x H x D: 87 x 87 x 53 mm TR 44-K Relä modul 230 V AC För aktivering av 230 V AC D+H motorer vid 24 V DC grupper i D+H SHEV- och ventilationscentraler Maximal brytförmåga: 720 VA TR-IFD Relä T.ex. för fjärrsignal av en störning eller ett larm 1 potentialfri omkopplare, maximalt 230 V AC / 6 A TRL Relä modul 230 V AC För styrning av en ventilationsgrupp på 230 V AC via potentialfria dubbelomkopplare 230 V AC / 5 A För kombination av flera ventilationsgrupper För central stängningsfunktion tillsammans med vädercentraler Version 01/2018

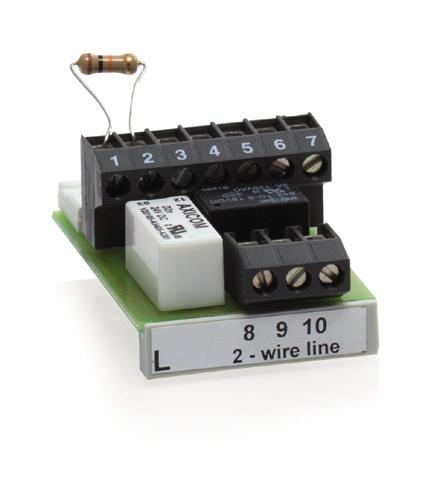

7 UM 41-Z Överföringsmodul Användning tillsammans med RT BE42-Z och RT BE42-Z-K Kan placeras på linjeplats (RM / RT) WFR Stegrelä väder Gränssnittsmodul för D+H vind- och regndetektorer För montering på kortplats central E1 / E2 Med potentialfri omkopplare för vidarekoppling av vädersignalen STÄNG till fler centraler
