ZAXIS-6 serien HYDRAULISK GRÄVMASKIN

Transkript

1 ZAXIS-6 serien HYDRAULISK GRÄVMASKIN Modell : ZX350LC-6 / ZX350LCN-6 Max motoreffekt : 210kW (ISO14396) Tjänstevikt : kg Skopkapacitet, ISO rågad : 1,15 1,86 m³

2 ZX350LC-6 ZX350LC-6 UTAN KOMPROMISSER ZX350LC-6 är utrustad med unik Hitachiteknik som har utvecklats speciellt för Zaxis-6 grävmaskiner. Denna innovativa modell erbjuder högsta prestandanivå, utan att kompromissa på Hitachis välkända finkänslighet. Resultatet är den ultimata grävmaskinen, som därmed förstärker Hitachis position som tillverkare av kvalitativa produkter med bästa möjliga hållbarhet. ZX350LC-6 är byggd för tillförlitlighet, men erbjuder dessutom en flexibilitet att prestera på topp oavsett arbetsuppgift. 6. ETT OBESTRITT RYKTE OM TILLFÖRLITLIGHET 8. ENGAGERAD I HÅLLBARHET 10. DEN ULTIMATA I MÅNGSIDIGHET 2

3 12. AV DEN HÖGSTA KVALITETEN 14. HÖJDEN AV TEKNIK 3

4 KRÄV PERFEKTION Hitachi ZX350LC-6 har med hjälp av förstklassig teknik utvecklats och tillverkats i världens största entreprenadmaskins fabrik, Tsuchiura Works Japan, hjärtat av Hitachi. Perfekt anpassad till de krav som den europeiska byggindustrin har, den har byggts för att leverera exceptionella produktivitetsnivåer till lägsta möjliga ägandekostnad. Högsta kvalitet Endast de bästa konstruktionselementen och materialen. Fantastiskt mångsidig Anpassad för avancerad utrustning som tiltrotator. Byggd för tillförlitlighet Tillförlitliga komponenter bidrar till att förhindra oljeläckage. Ultimat livslängd Förstärkta drivmotorskydd förbättrar hållbarheten. 4

5 ZX350LC-6 Optimal prestanda Fjärrövervakning med Global e-service. Användarvänlig Säkerheten ställs främst med handräcken och en förstärkt plattform. Lägre utsläpp SCR-system reducerar NOx från avgaserna. Sänkt bränsleförbrukning 15 % bränslebesparing i ECO-läge (7 % i PWR-läge). Enkelt underhåll Ny utformning på motorhuven ger bättre tillgång. Ledande i effektivitet TRIAS II-system sänker förlusterna i hydraulsystemet ytterligare. Bevarar prestandan Högpresterande bränslesystem med bästa filtrering. 5

6 ZX350LC-6 Hitachi är tekniskt bättre och mer tillförlitlig än många konkurrenter Hartmut Pieper, Managing Director, H Ehlert & Söhne (GmbH & Co.) KG ETT OBESTRITT RYKTE OM TILLFÖRLITLIGHET Som alla Hitachi Zaxis-6 grävmaskiner kan ZX350LC-6 arbeta effektivt oavsett arbetsplats och leverera optimal tillgänglighet och prestanda. Man kan lita på att det är en lönsam avkastning på investeringen. Enkel service Nya bränslefilter av spinn-on typ skruvas enkelt på plats i ZX350LC-6. Detta minimerar risken för att smuts tränger in i bränslekretsen under underhållsarbeten. Utformningen underlättar även monteringen och påskyndar servicearbetet. Bättre tillgång Motorrummet och andra komponenter är lätta att komma åt vid inspektion och för rutinarbeten tack vare att motorhuven kan öppnas helt från plattformen. Effektiv kylning Genom att placera kylsystemets expansionskärl ovanför motorn underlättas luftningen av kylsystemet. Detta bidrar i sin tur till att motorn kan bibehålla en normal arbetstemperatur även vid hög belastning. Minskad risk för oljeläckage Utformningen på hydraulsystemets returledningar har ändrats genom ett tillägg av hydraulslang med fläns. Detta hjälper till att minska risken för oljeläckage och förbättrar den totala tillförlitligheten på systemet. Nya underrullar Genom ny design av de nedre rullarna försvinner den plana yta som tidigare samlade smuts och lera precis invid tätningen, detta ledde till ökat slitage och risk för läckage. Full tillgång till motorrummet. 6

7 Huvudbränslefiltret är enklare att byta ut. Expansionskärlet förhindrar att motordelar överhettas. 7

8 Tjockare skyddsplåt minimerar stillestånd. Mekanisk batterifrånskiljare vid underhållsarbete eller brand. Ej för dagligt bruk. 8

9 ZX350LC-6 Under utvecklingen av Zaxis-6 hade Hitachi testmaskiner av flera modeller på omfattande tester i sex europeiska länder: Holland, Belgien, Tyskland, Norge, Sverige och Italien. Positiva kommentarer bekräftade bland annat att den nya serien har låg bränsleförbrukning. ENGAGERAD I HÅLLBARHET Hitachi med mer än 40 års erfarenhet inom tillverkning av mekaniska och hydrauliska grävmaskiner har ett rykte om att vara marknadsledande när det gäller tillförlitliga och hållbara entreprenadmaskiner. Utbudet av Zaxis-6 grävmaskiner är det senaste beviset för denna unika kompetens och modellerna har utvecklats för att klara de mest krävande arbetsmiljöer. Tjockare skyddsplåt Tjockleken på drivmotorskyddet har ökats från 4,5 mm (på tidigare modell) till 8 mm på ZX350LC-6. Positionen på bultarna har optimerats för att minska risken för skador. Säkrare motorprestanda En kraftfull elektrisk matarpump med högkapacitet förser dieselmotorn med tillräcklig mängd diesel oavsett belastning eller bränsletemperatur. Integrerat i förfiltret sitter både vattenavskiljare och thermostat, vattenavskiljaren skyddar bränslesystemet och informerar föraren. Termostaten påskyndar uppvärmningen av bränslesystemet vid körning i kalla miljöer. Säkrare arbetsmiljö Plattform, fotsteg och handräcken har förstärkts och en mekanisk batterifrånskiljare har tillkommit för att enkelt skydda elektriska komponenter vid underhållsarbeten. Motståndskraftig undervagn Större och kraftigare urspårningsskydd på ZX350LC-6, minskar risken för skador på bandlänk och plattor och förbättrar därmed grävmaskinens tillförlitlighet. Starkare aggregat Bomfot och bomtopp förstärkts med tillägg av HN-bussningar samt annan typ av förstärkt tryckplatta av armerat konstharts. Säkrare platform ger säkrare arbetsmiljö. 9

10 ZX350LC-6 Det är en utmärkt maskin och i kombination med olika redskap är den väldigt mångsidig. Patrik Lindskog, operatör, Steffes Schakt DEN ULTIMATA I MÅNGSIDIGHET Flexibiliteten i ZX350LC-6 gör att den anpassar sig väl oavsett arbetsuppgift. Kapabel att utföra mjuka, snabba och exakta rörelser, samt med sin höga produktivitetsnivå och bränsleeffektivitet är det en av de mest populära grävmaskinerna från Hitachi. Bättre sikt En ny design på hyttgallret (tillval) ger bättre sikt genom färre och smalare ribbor - utan att skyddet blir svagare. Att hytten har integrerade infästningspunkter tillåter en mer kompakt montering av hyttgallret. Klarar mer Två slider för slänthydraulik är standard på ZX350LC-6 vilket ökar möjligheten för ett bredare användningsområde, det möjliggör användande av hydrauliska redskap i behov av två separata dubbelverkande flöden. Båda givetvis med fullt flöde och fullt pumptryck. Större flexibilitet Redskapslägena tiltrotator och släntskopa finns numera integrerade i ZX350LC-6 redskapssystem. Dessa och nio andra redskap kan förinställas i monitorn för att underlätta korrekt användning av respektive redskap samt ökar mångsidigheten och driftsäkerheten hos både maskin och redskap. Enkelt underhåll En ny bekväm funktion som underlättar för föraren är det nya hyttgallret som kan öppnas upp till 90 grader. Det underlättas genom en enkel entrycksmekanism och en gasdämpare. Power boost Den omtyckta funktionen power-boost har 10 % högre kapacitet än ZX350LC-3. Detta ökar möjligheten för ZX350LC-6 att leverera en förbättrad grävprestanda och lyftförmåga. Två ytterligare redskapslägen ökar mångsidigheten hos ZX350LC-6. 10

11 Power boost ger 10 % högre effekt. Minimala döda vinklar ökar synfältet. 11

12 Utmärkt beständighet bevarar hyttens kondition. Urea tillsätts i avgaserna för att minska utsläppen. 12

13 ZX350LC-6 Det finns fler än 100 kontrollpunkter på Hitachi Design Centres lista för att mäta kvaliteten på deras produkter, punkter som omfattar prestanda, tillförlitlighet och säkerhet. AV DEN HÖGSTA KVALITETEN Hitachis strävan mot bättre och bättre kvalitet tar aldrig slut, vilket märks i Hitachi Tsuchiura Works, världens största entreprenadmaskins fabrik, i centrala Japan. Med ZX350LC-6 som ett exempel på vad som kan uppnås slutar Hitachis konstruktörer aldrig arbeta mot kontinuerlig utveckling av maskinerna för att leverera framtida förbättringar inom prestanda, pålitlighet och säkerhet. Ergonomiska reglage bidrar till ökad hyttkomfort. Minskade utsläpp ZX350LC-6 har en turbo med variabel geometri och kyld EGR (avgasåtercirkulation) med hög volym. Detta bidrar till att minska kväveoxidnivåerna och övriga emissioner för minskad miljöpåverkan. Lägre utsläpp Dessutom har Hitachi utvecklat ett system med selektiv katalytisk reducering (SCR) som sprutar in urea i avgassystemet för att reducera mängden kväveoxid NOx i avgaserna ytterligare. Denna spjutspetsteknik bidrar inte bara till en bättre miljö utan uppfyller även Steg IV i EU:s emissionskrav. Utmärkt beständighet All panel i förarhytten är tillverkad i hållbar AES-plast. Detta säkerställer en beständighet och förhindrar att solens ultravioletta strålar påverkar panelen. Högklassig komfort Hitachi har alltid legat i topp gällande i förarkomfort och ZX350LC-6 är inget undantag. Ett fullt justerbart säte, rymlig förarhytt, användarvänliga reglage, låg ljudnivå och en avancerad musikanläggning bidrar alla till den ultimata arbetsmiljön. Fantastisk kombination av kyleffekt och ljudisolering I överdelen på ZX350LC-6 sitter ett högkvalitativt tätningsmaterial kring kylpaketet som inte bryts ner av värmen och som även agerar som ljudisolering. Detta säkerställer att de goda egenskaperna på akustik och kylning bibehålls under mycket lång tid. 13

14 ZX350LC-6 Låg bränsleförbrukning men fortsatt stor kontrollerbarhet och produktivitet gör Zaxis-6 speciell Burkhard Janssen General Manager Product Management & Engineering Hitachi Construction Machinery (Europe) NV HÖJDEN AV TEKNIK TRIAS II hydraulsystem består av tre huvudpumpar och ett avancerat ventilbord. Hitachi använder avancerad teknik för att tillverka entreprenadmaskiner av högsta kvalitet. Genom att använda den senaste tekniken kan Hitachi skapa lösningar för de problem som kunder ställs inför och bemöta de ständigt växlande behoven. ZX350LC-6 är det senaste resultatet av detta tekniskt avancerade förhållningssätt. Lägre förluster TRIAS II sänker effektförlusten i hydraulsystemet. Volymen överflödig hydraulolja som vanligtvis endast returneras till hydraultanken kan nu reduceras genom en ny styrning av hydraulpumparna som tar hänsyn till ventilbordets pågående funktion. Med hjälp av TRIAS II sänks bränsleförbrukningen med 7 % med bibehållen produktivitet. Mindre miljöpåverkan Den automatiska motoravstängningsfunktionen sparar bränsle samt sänker ljudnivåerna, emissionerna och CO2 utsläppen. Därmed minskas dess totala miljöpåverkan. Maskinkommunikation Ägare till ZX350LC-6 kan använda Global e-service för att maximera effektiviteten, minimera stillestånd och förbättra den totala prestandan. De kan ha uppsikt över sin maskinpark med Hitachi-maskiner på distans via Owner s Site (dygnet runt, varje dag fås ständig åtkomst) och ConSite (en automatisk månadsrapport). Lägre utsläpp Avgassystemets efterbehandlingsenhet bidrar till att sänka utsläppen och samtidigt sänka ljudnivåerna. Denna avancerade teknik består av en dieseloxidationskatalysator (DOC), insprutningsrör för urea, SCRsystem och ljuddämpare. Avancerad ljudenhet AM/FM-radion är åskådlig på monitorn och hanteras via enkla och tillgängliga reglage i panelen, ett AUX-uttag för externa ljudenheter är kopplat till ljudsystemet. 14

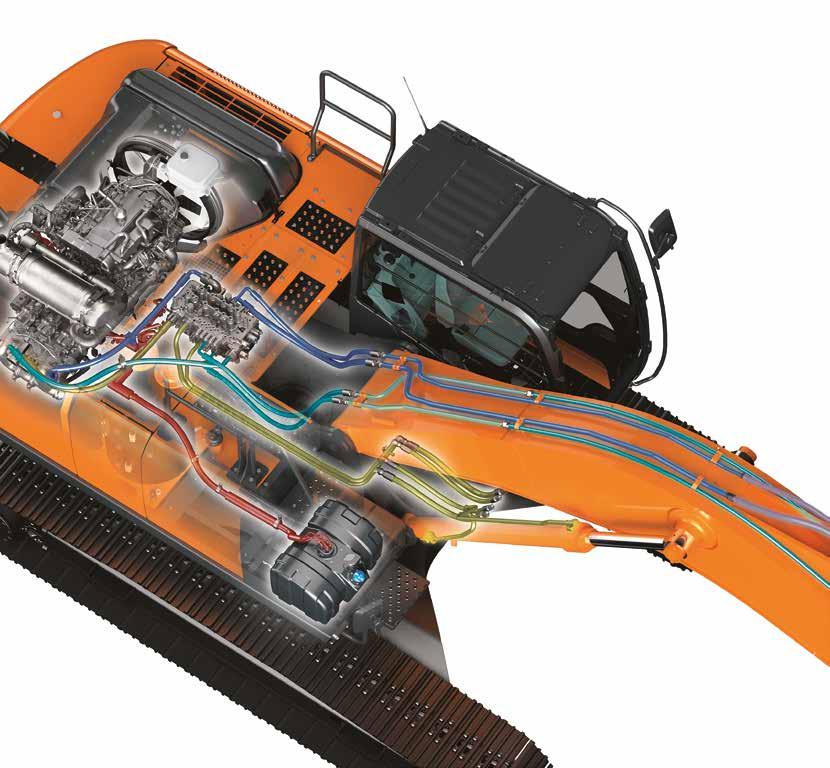

15 Hydrauloljan flödar individuellt till respektive hydraulcylindrar för skopa (ljusblå), sticka (mörkblå) och bom (gul). Grävaggregatet rör sig snabbare eftersom varje funktion har sin egen hydraulpump. Pumparna regleras elektriskt för exakt oljeflöde och lägre bränsleförbrukning. SCR-systemet sprutar in urea i avgaserna (rött) för att reducera mängden kväveoxid i avgaserna. 7 % lägre bränsleförbrukning i PWR-läge med TRIAS II. Skärmen visar maskinstatus och inställningar. SCR-systemet minskar utsläpp och ljudnivåer. 15

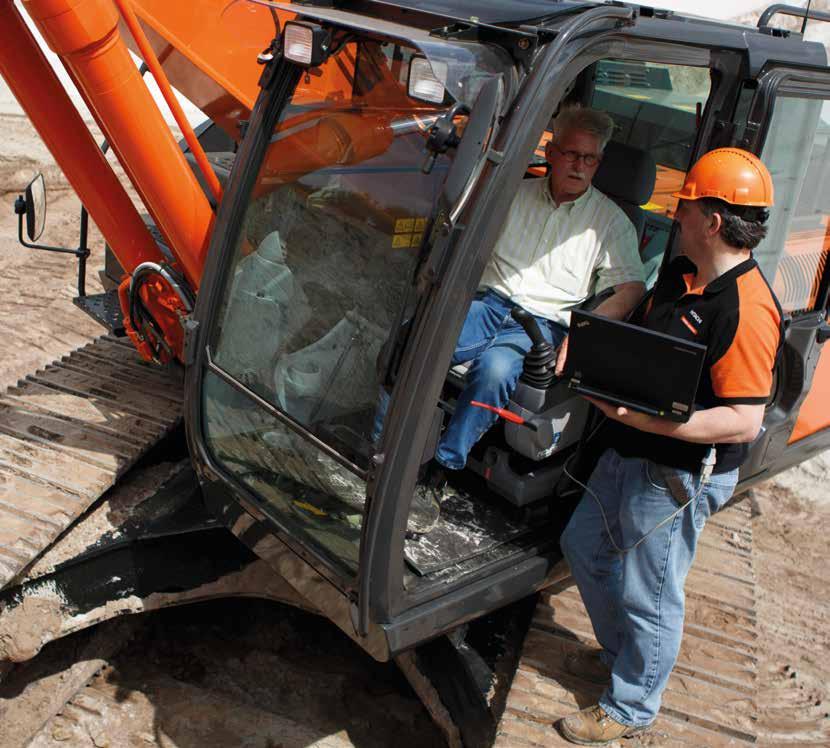

16 ZX350LC-6 Den totala ägandekostnaden är fördelaktig och vi kan lita på god service Klaus Nieweler, Operations Manager, Moß GmbH & Co. KG SÄNK DIN TOTALKOSTNAD Hitachi har skapat programmet Support Chain after-sales för att säkerställa optimal effektivitet, minimal stopptid, sänkta driftkostnader och bibehålla ett högt andrahandsvärde. Global e-service Hitachi har utvecklat två kommunikationssystem som en del av Global e-service. Owner s Site och ConSite är en integrerad del i grävmaskinen och sänder dagligen driftdata via GPRS eller satellit till Detta möjliggör omedelbar tillgång till Owner's Site, och den viktiga information som krävs för support på arbetsplatserna. Genom att jämföra produktiva och ej produktiva drifttimmar kan effektiviteten förbättras. En effektiv hantering av underhållsprogrammen bidrar till att maximera tillgängligheten. Driftskostnaderna kan också hanteras genom att analysera bränsleförbrukningen. Placeringen och rörelserna av varje maskin visas tydligt för att underlätta planeringen. En automatisk servicerapport ConSite sänder e-post varje månad med en summering av information från Global e-service för varje maskin. Detta innefattar: drifttid per dag samt bränsleförbrukning; statistik över driftsläge, plus en jämförelse mellan bränsleförbrukning/effektivitet och CO2- utsläppen. Teknisk support Varje servicetekniker genomgår en fullständig utbildning. Dessa utbildningar ger servicetekniker möjlighet att få tillgång till den tekniska kunskap som finns inom Hitachi kvalitetssäkringsavdelning och konstruktionsavdelning. De kan sedan kombinera denna globala kunskap med det lokala landet och kundens kultur för att tillhandahålla den högsta graden av support. Utökad garanti och servicekontrakt Varje ny Hitachi Zaxis-6 täcks till fullo av tillverkarens garanti. För extra skydd på 16

17 Global e-service Teknisk support Hitachi reservdelar grund av arbetsförhållanden eller för att minimera reparationskostnader erbjuder Hitachi alternativet med en utökad garanti som kallas HELP (Hitachi Extended Life Program) samt omfattande servicekontrakt. Dessa kan hjälpa till att optimera prestandan på varje maskin, minska driftstopp och säkerställa högre andrahandsvärde. Reservdelar Hitachi tillhandahåller ett stort utbud av reservdelar med hög tillgänglighet som levereras från det m² stora HCME European Parts Depot i Holland. Hitachi Genuine Parts: får maskiner att arbeta längre, med lägre kostnader för drift och underhåll. Hitachi Select Parts: speciellt för äldre maskiner, de kostar mindre, har en hög kvalitet och levereras med tillverkarens garanti. Performance Parts: för att klara krävande förhållanden, de har tillverkats för bättre hållbarhet, bättre prestanda och längre livslängd. Renoverade komponenter: erbjuder en ekonomiskt hållbar lösning, de är det bästa alternativet när förebyggande reparationer krävs. Oavsett val är den välkända kvaliteten från Hitachi Construction Machinery säkerställd. 17

18 18 EH tipptruckar EX giganter grävmaskiner ZW hjullastare

19 Hitachi Construction Machinery BYGG EN BÄTTRE FRAMTID Vi utvecklar entreprenadmaskiner som bidrar i utvecklingen av moderna och bekväma samhällen Yuichi Tsujimoto, HCM President Hitachi, Ltd. bildades 1910 med en grundfilosofi att bidra till samhället genom teknik. Detta är fortfarande inspirationen bakom Hitachi-gruppens tillförlitliga produkter som svarar till dagens utmaningar och bidrar till att skapa en bättre värld. Hitachi, Ltd. är nu ett av världens största företag, med ett mycket stort utbud av innovativa produkter och tjänster. Dessa har skapats för att utmana konventionen, förbättra den sociala infrastrukturen och bidra till ett hållbart samhälle. Hitachi Construction Machinery Co., Ltd. (HCM) bildades 1970 som ett dotterbolag till Hitachi, Ltd. och har blivit en av världens största leverantörer av entreprenadmaskiner. Som en pionjär på att producera hydrauliska grävmaskiner, tillverkar HCM även hjullastare, tipptruckar, bandgående kranar och maskiner för specialapplikationer. I förening med avancerad teknik, har Hitachi Construction Machinery ett rykte om högsta kvalitet. Att vara lämplig för ett brett spektrum av branscher, innebär alltid hårt arbete runt om i världen genom att bidra till att skapa infrastruktur för ett säkert och bekvämt sätt att leva, utveckla naturresurser och stöd till katastrofhjälpinsatser. Hitachi Zaxis grävmaskiner är kända för att vara pålitliga, hållbara och mångsidiga - kapabla att leverera de högsta produktivitetsnivåerna under de mest krävande förhållanden. De är utvecklade för att ge ägare en minskad total ägandekostnad, och operatörer den ultimata nivån av komfort och säkerhet. Minigrävmaskiner 19

20 SPECIFIKATIONER MOTOR Modell... Isuzu AQ-6HK1X Typ... Vattenkyld fyrtaktsmotor, direktinsprutad med Common Rail Insug... Turboladdare med variabel geometri, laddluftkylare, kyld EGR Avgasrening... DOC- och SCR-system Antal cylindrar... 6 Nominell effekt ISO kw vid min -1 ISO 9249, netto kw vid min -1 SAE J1349, netto kw vid min -1 Maximalt vridmoment Nm vid min -1 Cylindervolym... 7,790 L Cylinderdiameter och slaglängd mm x 125 mm Batterier... 2 x 12 V / 135 Ah HYDRAULSYSTEM Hydraulpumpar Huvudpumpar... 3 variabla axialkolvpumpar Maximalt hydrauloljeflöde... 2 x 288 liter/min 1 x 260 liter/min Servopump... 1 kugghjulspump Maximalt hydrauloljeflöde... 36,4 liter/min ÖVERDEL Runtomsvängande överdel Kraftig rambalk med D-profil. Svängmotor Axialkolvmotor med planetväxellåda i oljebad. Svängkransen är enkelrads. Svängbromsen ansätts av fjäderkraft och lossas hydrauliskt. Svänghastighet... 9,7 min -1 Svängmoment knm Förarhytt Oberoende, rymlig förarhytt, mm bred och mm hög, uppfyller ISO*-normer. * International Standarisation Organisation UNDERVAGN Band Värmebehandlade länkbultar med dammtätning. Hydrauliska (fett) bandspännare med stötdämpande rekylfjäder. Antal rullar och bandplattor på varje sida Överrullar... 2 Underrullar... 8 Bandplattor Urspårningsskydd... 3 Hydraulmotorer Transport... Sväng... Tryckbegränsningsventiler Hydraulsystem... 34,3 MPa Svängkrets... 32,4 MPa Transportkrets... 34,3 MPa Servokrets... 3,9 MPa Power boost... 38,0 MPa Hydraulcylindrar 2 variabla axialkolvmotorer 1 axialkolvmotor Antal Cylinderdiameter Kolvstångsdiameter Bom mm 100 mm Sticka mm 115 mm Skopa mm 95 mm Trippelbom * mm 110 mm *1 : För trippelbom Drivmotor Varje band drivs av en axialkolvmotor med två hastigheter. Parkeringsbromsen av skivtyp ansätts av fjäderkraft och lossas hydrauliskt. Automatiskt växelsystem: Hög-Låg. Transporthastighet... Hög: 0 till 5,0 km/h Låg: 0 till 3,2 km/h Maximal dragkraft... Stigningsförmåga... LJUDNIVÅ 298 kn 70 % (35 grader) kontinuerligt Ljudnivå i förarhytt enligt ISO LpA 69 db(a) Extern ljudnivå enligt ISO 6395 och EU-direktiv 2000/14/EC...LwA 105 db(a) VOLYMUPPGIFTER Bränsletank...630,0 liter Kylvätska...43,0 liter Motorolja... 48,0 liter Svängenhet... 17,0 liter Drivmotor (var sida)... 9,2 liter Hydraulsystem ,0 liter Hydrauloljetank ,0 liter Urea/DEF/AdBlue -tank... 70,0 liter 20

21 VIKTER OCH MARKTRYCK Tjänstevikt och marktryck ZAXIS 350LC ZAXIS 350LCN Bomtyp Monobom Trippelbom Monobom Trippelbom Plattyp Plattbredd Sticklängd kg kpa kg kpa kg kpa kg kpa 2,33 m mm 2,67 m ,20 m ,33 m mm 2,67 m Trekams bandplatta 3,20 m ,33 m mm 2,67 m ,20 m ,33 m mm 2,67 m ,20 m Inklusive 1,40 m 3 (ISO rågad), skopvikt (1 170 kg) och motvikt (7 600 kg). Basmaskinvikt och total bredd Exklusive djupgrävningsaggregat, bränsle, hydraulolja och kylvätska m.m. Inklusive motvikt. Komponentvikt Motvikt Monobom (med stickcylinder och bomcylinder) Vikt kg kg ZAXIS 350LC Plattbredd Vikt Total bredd 600 mm kg mm 700 mm kg mm 800 mm kg mm Trippelbom (med stickcylinder och bomcylinder) kg 2,33 m sticka (med skopcylinder) kg 2,67 m sticka (med skopcylinder) kg 3,20 m sticka (med skopcylinder) kg Skopa 1,40 m³ kg 900 mm kg mm ZAXIS 350LCN Plattbredd Vikt Total bredd 600 mm kg mm 700 mm kg mm SKOPA OCH STICKANS GRÄVKRAFT ZAXIS 350LC / ZAXIS 350LCN Sticklängd 2,33 m 2,67 m 3,20 m Skopans grävkraft* ISO Skopans brytkraft* SAE 246 kn 214 kn Stickans rivkraft * ISO 250 kn 222 kn 185 kn Stickans rivkraft * SAE 239 kn 213 kn 177 kn * Vid Power Boost 21

22 SPECIFIKATIONER ARBETSOMRÅDEN: MONOBOM meter E C D D Marknivå B B F A A 2,33 m 2,67 m 3,20 m 2,5 m meter Enhet: mm ZAXIS 350LC / ZAXIS 350LCN Monobom Sticklängd 2,33 m 2,67 m 3,20 m A Max. räckvidd A Max. räckvidd (i marknivå) B Max. grävdjup B Max. grävdjup för 2,5 m nivå C Max. grävhöjd D Max. tömningshöjd D Min. tömningshöjd E Min. svängradie F Max. vertikalt grävdjup Exklusive bandplattans kam 22

23 ARBETSOMRÅDEN: TRIPPELBOM meter E C D D Marknivå B B F A A 2,33 m 2,67 m 3,20 m 2,5 m meter Enhet: mm ZAXIS 350LC / ZAXIS 350LCN Trippelbom Sticklängd 2,33 m 2,67 m 3,20 m A Max. räckvidd A Max. räckvidd (i marknivå) B Max. grävdjup B Max. grävdjup för 2,5 m nivå C Max. grävhöjd D Max. tömningshöjd D Min. tömningshöjd E Min. svängradie F Max. vertikalt grävdjup Exklusive bandplattans kam 23

24 SPECIFIKATIONER MÅTT MONOBOM K M E D/D F G I N C L H A J B TRIPPELBOM M N Enhet: mm ZAXIS 350LC ZAXIS 350LCN A Avstånd mellan driv- och ledarhjul B Undervagnens längd * C Frigångshöjd under motvikt D Bakre svängradie D Bakre längd E Överdelens totalbredd F Förarhyttens totalhöjd * G Min. markfrigång H Spårvidd I Bandplattans bredd G 600 G 600 J Undervagnens bredd K Total bredd Med sticka 2,33 m Med sticka 2,67 m Med sticka 3,20 m Med sticka 2,33 m Med sticka 2,67 m Med sticka 3,20 m Med sticka 2,33 m Med sticka 2,67 m Med sticka 3,20 m Med sticka 2,33 m Med sticka 2,67 m Med sticka 3,20 m * L Bandhöjd med trekams bandplattor MONOBOM M Total längd N Total höjd på bommen TRIPPELBOM M Total längd N Total höjd på bommen * Exklusive bandplattans kam 24 G: Trekams bandplatta

25 LYFTKAPACITET Obs: 1. Kapaciteten är baserad på ISO Lyftkapaciteten överskrider inte 75 % av tipplasten med maskinen på fast och jämn mark eller 87 % av full hydraullyftkapacitet. 3. Lastpunkten är centrum av skopans monteringsbult på stickan. 4. *Anger att lasten begränsas av hydraulkapaciteten m = Marknivå. A: Räckvidd B: Lastpunktshöjd C: Lyftkapacitet För lyftkapacitet, dra ifrån vikten på skopa och snabbfäste från lyftkapaciteter. ZAXIS 350LC MONOBOM Längs larv Tvärs larv eller 360 grader Enhet: kg Villkor Lastpunktens höjd m Räckvidd 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m Vid max. räckvidd meter Bom 6,40 m Sticka 2,33 m Motvikt kg Band 600 mm Bom 6,40 m Sticka 2,67 m Motvikt kg Band 600 mm Bom 6,40 m Sticka 3,20 m Motvikt kg Band 600 mm 6,0 * * * ,70 4,5 * * * ,30 3,0 * ,60 1,5 * ,62 0 (Marknivå) ,38-1,5 * * ,84-3,0 * * * * * ,93-4,5 * * *9 720 * ,47 6,0 * * * * ,00 4,5 * * * * ,58 3,0 * * * ,87 1,5 * ,89 0 (Marknivå) * ,65-1,5 * * * ,13-3,0 * * * * * ,26-4,5 * * * * * ,88 6,0 * * ,58 4,5 * * * * ,12 3,0 * * * * ,39 1,5 * * * ,42 0 (Marknivå) * * ,19-1,5 * * * ,70-3,0 * * * * * * ,90-4,5 * * * * * ,66 ZAXIS 350LCN MONOBOM Längs larv Tvärs larv eller 360 grader Enhet: kg Villkor Lastpunktens höjd m Räckvidd 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m Vid max. räckvidd meter Bom 6,40 m Sticka 2,33 m Motvikt kg Band 600 mm Bom 6,40 m Sticka 2,67 m Motvikt kg Band 600 mm Bom 6,40 m Sticka 3,20 m Motvikt kg Band 600 mm 6,0 * * * ,70 4,5 * * * ,30 3,0 * ,60 1,5 * ,62 0 (Marknivå) ,38-1,5 * * ,84-3,0 * * * * * ,93-4,5 * * *9 720 * ,47 6,0 * * * ,00 4,5 * * * ,58 3,0 * * * ,87 1,5 * ,89 0 (Marknivå) * ,65-1,5 * * * ,13-3,0 * * * * * ,26-4,5 * * * * ,88 6,0 * * ,58 4,5 * * * * ,12 3,0 * * * * ,39 1,5 * * * ,42 0 (Marknivå) * * ,19-1,5 * * * ,70-3,0 * * * * * * ,90-4,5 * * * * * ,66 25

26 LYFTKAPACITET ZAXIS 350LC TRIPPELBOM Längs larv Tvärs larv eller 360 grader Enhet: kg Villkor Lastpunktens höjd m Räckvidd 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m Vid max. räckvidd meter Trippelbom Sticka 2,33 m Motvikt kg Band 600 mm Trippelbom Sticka 2,67 m Motvikt kg Band 600 mm Trippelbom Sticka 3,20 m Motvikt kg Band 600 mm 9,0 * * * * ,26 7,5 * * * * * ,83 6,0 * * * * * * ,80 4,5 * * * * * * * ,40 3,0 * * * * * * ,69 1,5 * * * * * ,72 0 (Marknivå) * * * ,47-1,5 * * * * * * ,94-3,0 * * * * * *7 000 * ,91 9,0 * * *9 950 * ,73 7,5 * * *9 550 *9 550 * ,19 6,0 * * * * *9 920 *9 920 * * ,12 4,5 * * * * * * ,70 3,0 * * * * * * ,98 1,5 * * * * * * * ,00 0 (Marknivå) * * * * * * ,77-1,5 * * * * * ,25-3,0 * * * * * *6 450 * ,36-4,5 * * * * * * ,80 10,5 *9 340 * ,38 9,0 *9 100 *9 100 *7 280 * ,55 7,5 *8 920 *8 920 *7 690 *7 690 *6 530 * ,86 6,0 * * *9 300 *9 300 *7 790 *7 750 * ,72 4,5 * * * * * * *8 170 *7 640 * * ,25 3,0 * * * * * * * * * ,52 1,5 * * * * * * * ,54 0 (Marknivå) * * * * * * * * ,32-1,5 * * * * * * ,84-3,0 * * * * * * * ,05-4,5 * * * * * *9 030 *9 030 *7 750 * ,26 ZAXIS 350LCN TRIPPELBOM Längs larv Tvärs larv eller 360 grader Enhet: kg Villkor Lastpunktens höjd m Räckvidd 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m Vid max. räckvidd meter Trippelbom Sticka 2,33 m Motvikt kg Band 600 mm Trippelbom Sticka 2,67 m Motvikt kg Band 600 mm Trippelbom Sticka 3,20 m Motvikt kg Band 600 mm 9,0 * * * * ,26 7,5 * * * * * ,83 6,0 * * * * * ,80 4,5 * * * * * * ,40 3,0 * * * * * * * ,69 1,5 * * * * * ,72 0 (Marknivå) * * * ,47-1,5 * * * * * * ,94-3,0 * * * * * *7 000 * ,91 9,0 * * *9 950 * ,73 7,5 * * *9 550 *9 550 * ,19 6,0 * * * * *9 920 *9 920 * * ,12 4,5 * * * * * * ,70 3,0 * * * * * * ,98 1,5 * * * * * ,00 0 (Marknivå) * * * * * * ,77-1,5 * * * * * ,25-3,0 * * * * * * ,36-4,5 * * * * * * ,80 10,5 *9 340 * ,38 9,0 *9 100 *9 100 *7 280 * ,55 7,5 *8 920 *8 920 * * ,86 6,0 * * *9 300 *9 300 * * ,72 4,5 * * * * * * * * ,25 3,0 * * * * * * * * * ,52 1,5 * * * * * * ,54 0 (Marknivå) * * * * * * * * ,32-1,5 * * * * * * ,84-3,0 * * * * * * * ,05-4,5 * * * * * *7 750 * ,26 26

27 UTRUSTNING : Standardutrustning : Extrautrustning MOTOR Avgasrening FÖRARHYTT Ljudisolerad förarhytt med hög komfort FLERFUNKTIONS- MONITOR UNDERVAGN Påbultade drivhjul Dubbla luftrenarfilter Generator 50 A Tomgångsautomatik Automatisk motoravstängning Motoroljefilter av patronfiltertyp Bränslehuvudfilter av patronfiltertyp Bränslefilterhus med termostat Urea/DEF/AdBlue -tank inloppssil och påfyllningsförlängare Urea/DEF/AdBlue -tank med ISO magnetadapter Luftfilter av torr typ med tömningsventil (med varningsfunktion för igensättning av luftfilter) Skyddsnät kylarpaket ECO/PWR-effektläge Elektrisk matarpump Snabbkoppling motorolja Expansionstank Fläktskydd Bränslekylare Bränsleförfilter med vattenavskiljare Ljudisolerat motorutrymme Underhållsfri förrenare Kylare, oljekylare och laddluftkylare HYDRAULSYSTEM Auto power lyft Ventilbord med tryckbegränsare Fullflödesfilter Fullflödesfilter typ finfilter med indikator för igensättning Slangbrottsventil för sticka Slangbrottsventil för bom Servofilter Power boost AM/FM-radio Askkopp Automatstyrd luftkonditionering Reglage för slänthydraulik AUX-ingång och förvaring 24 V cigarettändare CRES V hytt (konstruktion förstärkt med mittpelare) Mugghållare med kyla och värme Elektriskt dubbelsignalhorn Nödstopp motor Utrustad med förstärkta, tonade fönsterglas (grönfärgade) Nödhammare Konsol för brandsläckare Golvmatta Fotstöd Vindrutespolare Handskfack Förvaringslåda med kyla och värme Vindrutetorkare med intervallfunktion Belyst tändningslås Laminerad välvd vindruta LED-innerbelysning med instegsljus OPG frontskydd enligt Nivå II Förarhytt enligt (ISO10262) Förarhytt med OPG-takskydd monterat enligt Nivå I (ISO10262) Förarhytt med OPG-takskydd monterat enligt Nivå II (ISO10262) Säkerhetsgrind 12 V strömuttag Regnskydd Bakre konsol Indragbart säkerhetsbälte Hytt enligt ROPS (ISO ) Radioantenn i gummi Larm: överhettning, motorvarning, motoroljetryck, generator, minsta bränslenivå, igensättning av hydraulfilter, igensättning av luftfilter, redskapsläge, överbelastning, problem med SCR-system, etc Summer: överhettning, motoroljetryck, överbelastning, problem med SCRsystem Mätarvisning: vattentemperatur, arbetstimmar, bränsleförbrukning, klocka, Urea/ DEF/AdBlue -förhållande Övrig visning: redskapsläge, tomgångsautomatik, glödning, backkamera, arbetsomständigheter etc Val mellan 32 språk BELYSNING Extra arbetsbelysning på bom med skydd Extra arbetsbelysning på hytt, fram Extra arbetsbelysning på hytt, bak Rotella 2 arbetsbelysningar ÖVERDEL Batterier 2 x 135 Ah Elektrisk batterifrånskiljare Handräcken på hyttens ovandel Motvikt kg Elektrisk tankningspump med överfyllnadsskydd och filter Bränslenivågivare Nivåmätare hydraulolja Låsbart tanklock Förstärkta kedjelänkar med bulttätningar Band: 600 mm trekams Centrumplåt Körriktningsmarkering på bandramen Drivmotorskydd Parkeringsbroms Övre och undre rullar 3 urspårningsskydd (på varje sida) och bandspännare 4 förankringsöglor GRÄVAGGREGAT Gjuten skoplänk A Framdragna smörjpunkter Smutstätning på alla skoptappar Flänsbult HN-bussning Tryckplatta av armerat konstharts WC (wolfram-karbid) termisk sprutning Svetsad skoplänk A REDSKAP Dubbelpumpsflöde för redskap Kugghjulspump, sekundärslänthydraulik (30 liter/min) Rördragning, sekundärslänthydraulik Rördragning grävaggregat, primärslänthydraulik Rördragning maskin, för hammare och sax Hydraulkomponenter för hammare och sax Servoackumulator Sugfilter Svängdämpningsventil Extra AUX uttag på ventilbord Hydraulisk kylfläkt med variabelt varvtal för oljekylaren Variabel tryckbegränsare för hammare och sax Redskapsläge Stol: Luftfjädrad förarstol med värmedyna Sätesjustering: ryggstöd, armstöd, höjd och vinkel, justering fram/bak Korta manöverspakar (joystick) Solskydd (främre ruta/sidoruta) Takfönster med skjutbar gardin Öppningsbara rutor 2 högtalare 4 vätskefyllda elastiska hyttinfästningar Låsbara maskinluckor Låsbar verktygslåda Plattformsräcke Backkamera Backspegel (höger och vänster sida) Halkskydd och ledstänger Svängbroms Undre skyddsplåt Universalutrymme ÖVRIGT Global e-service Informationsdator Verktygssats standard Stöldskyddssystem* Standard- och extrautrustning varierar beroende på land. Vänligen kontakta Delvator AB för ytterligare information. * Hitachi Construction Machinery kan inte hållas ansvarigt för stöld. Respektive system kan enbart minska risken för stöld. 27

28 Innan maskinen, inklusive maskinkommunikationssystemet, används i ett annat land än utrustningen är ämnad för, kan det vara nödvändigt att utföra ändringar på den så att den överensstämmer med lokala föreskrifter (inklusive säkerhetsföreskrifter), lagar och förordningar i landet. Denna maskin bör inte exporteras eller användas i annat land än den är avsedd för innan överensstämmelsekontroll är utförd. Kontakta din Hitachi-återförsäljare om du har frågor om denna överensstämmelse. Dessa specifikationer kan komma att ändras utan föregående meddelande. Bilder och foton visar standardmodeller och kan ibland inkludera extrautrustning, tillbehör och all standardutrustning med vissa skillnader i färg och funktioner. Se till att ha läst och förstått förarhandboken före bruk för korrekt användning. Hitachi Construction Machinery KS-SV315EUP Tryckt i Europa
