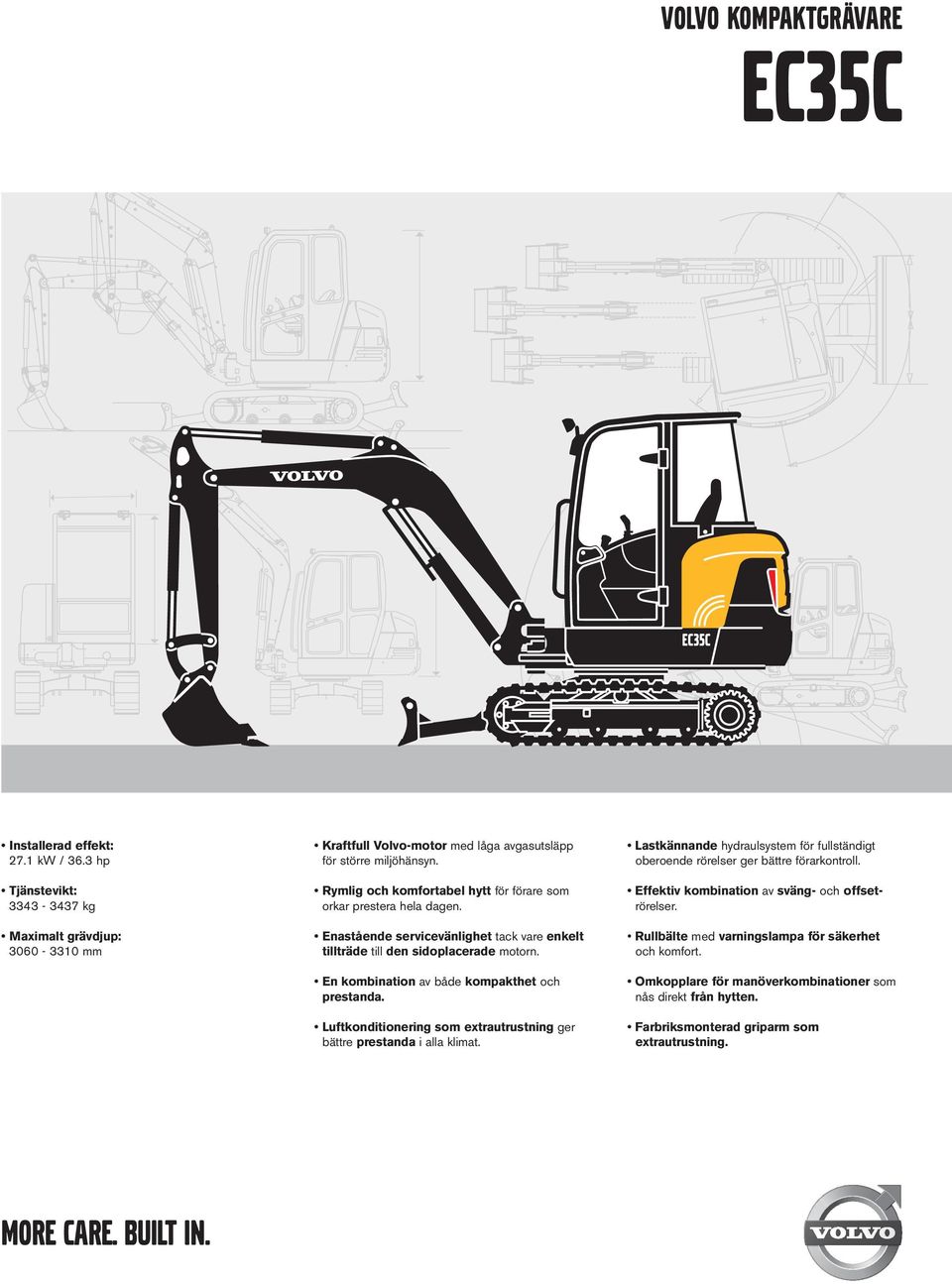

1 VOLVO KOMPAKTGRÄVARE EC35C Installerad effekt: 27.1 kw / 36.3 hp Tjänstevikt: kg Maximalt grävdjup: mm Kraftfull Volvomotor med låga avgasutsläpp för större miljöhänsyn. Rymlig och komfortabel hytt för förare som orkar prestera hela dagen. Enastående servicevänlighet tack vare enkelt tillträde till den sidoplacerade motorn. En kombination av både kompakthet och prestanda. Luftkonditionering som extrautrustning ger bättre prestanda i alla klimat. Lastkännande hydraulsystem för fullständigt oberoende rörelser ger bättre förarkontroll. Effektiv kombination av sväng och offsetrörelser. Rullbälte med varningslampa för säkerhet och komfort. Omkopplare för manöverkombinationer som nås direkt från hytten. Farbriksmonterad griparm som extrautrustning. More care. Built in.

En kombination av både kompakthet och prestanda. Luftkonditionering som extrautrustning ger bättre prestanda i alla klimat.

2 SPECIFIKATIONER Motor Vattenkyld 4cylindrig Volvo dieselmotor med direktinsprutning och låga utsläpp som uppfyller miljökraven för Tier III och Steg IIIA och är utrustad med automatisk återgång till tomgångsläge som extrautrustning. Modell Nominell bruttoeffekt (ISO 9249) Installerad effekt (ISO 9249) Volym, totalt Maximalt vridmoment Cylinderdiameter x slaglängd Avgasemission Elsystem Batterikapacitet Generator, nominell strömstyrka Startmotor, effekt D2.2DCAE2 27,1 kw (36,3 hk) vid 2200 r/min 26 kw (34,9 hk) vid 2200 r/min 2190 cc 138 Nm vid 1320 r/min 88 mm x 90 mm PM: 0.3 g/kwh NOx + HC : 7.5 g/kwh CO: 5.5 g/kwh 12 V 65 Ah 12 V 55 A 12 V 2,3 kw Hydraulsystem Lastkännande hydraulsystem med slutet centrum gör att alla rörelser blir totalt oberoende. Manöverreglage servoassisterade hydrauliska manöverreglage Lastkännande pump med variabelt deplacement för alla redskaps och körkretsar: Maximalt flöde 100 l/min Max arbetstryck 24 MPa (240 bar) Dubbelverkande hydraulkrets för redskap som manövreras med fingertoppskänsla: Maximalt flöde 60 l/min Max arbetstryck 24 MPa (240 bar) Svängsystem Svängkransen svängs med en hydraulisk radialkolvmotor som driver direkt (utan reduktionsväxel) på en lagrad svängkrans med utdragen smörjpunkt. Svänghastighet 9,5 rpm Svängkransens bromssystem automatisk lamellbroms Undervagn Undervagnens mittsektion är Xformad för bättre styvhet och diagonala sidobalkar ger större frigång för material. Rullar och spännhjul är permanentsmorda. Överrullar/underrullar per sida 1/4 Bandbredd 300 mm Bandspänning med fettpump Blad (bredd x höjd) 1650 x 366 mm Drivlina Banden drivs av varsin hydraulisk axialkolvmotor med två hastigheter och planetväxel. Högsta hastighet (låg/hög hastighet) 2,8 km/h / 4,8 km/h Högsta dragkraft 2950 dan Manöverreglage för körning blockeras automatiskt när föraren lyfter upp vänster manöverkonsol. Volymer för service Bränsletank 60 l Hydraultank 20 l Hydraulsystem, totalt 50 l Motorolja 8,6 l Kylsystem 6 l Ändlägesdämpningar: På bomcylindern På skaftcylindern Skopa Brytkraft Grävkraft vid slutet av kolvstångens utskjutning vid slutet av kolvstångens indragning 3094 dan 2239 dan Vikt Tjänstevikt och marktryck med 300 mm gummiband och standardskopa: Körning Transport Version med öppen hytt 3435 Kg 0,31 Kg/cm 2 Version med sluten hytt 3565 Kg 0,33 Kg/cm 2

Modell Nominell bruttoeffekt (ISO 9249) Installerad effekt (ISO 9249) Volym, totalt Maximalt vridmoment Cylinderdiameter x slaglängd Avgasemission Elsystem Batterikapacitet Generator, nominell

3 S/T* X W A B U/V* N O R P G C D Q L * Öppen hytt I H J K M * Främre vändradie med maximal avvinkling E F 499 mm 630 mm mm 1259 mm 76 Skopor Bredd Vikt Volym 300 mm 6,8 kg 49,7 l Skaft A B C* C D E F 1400 mm mm * Grävdjup med bladet nere. Djupgrävning 450 mm 76,8 kg 79,4 l 600 mm 96,5 kg 110 l G H I J K L M N O Dike 750 mm 111,5 kg 153 l 1300 mm 125 kg 175 l mm P Q R S T U V W X Lyftkapacitet Dessa kapaciteter anges för en maskin utan skopa eller snabbkoppling och utrustad med gummiband för lyftad last vid 360º runtomsväng. Lasthanteringskapaciteten är 75 % av tipplasten eller 87 % av den hydrauliska gränslasten. OBS: enligt standard EN 4745 måste maskinen vara utrustad med en slangbrottsventil på bommen och en överlastindikator (finns som tillval) om den ska användas för materialhanteringsuppgifter. Räckvidd (Kg) 1400 mm Z2 Z1 Z mm Z2 Z1 Z3 * Hydraulisk gränslast (kg) 1,00 m 1,50 m 2,00 m 2,50 m 3,00 m 3,50 m 4,00 m 4,50 m Max Xmax * 2131* 1709* *

Djupgrävning 450 mm 76,8 kg 79,4 l 600 mm 96,5 kg 110 l G H I J K L M N O 368 521 1602 2057 1647 1620 4591 1563 257 Dike 750 mm 111,5 kg 153 l 1300 mm 125 kg 175 l mm P Q R S T U V W X 366 300 590

4 STANDARDUTRUSTNING Motor Volvo dieselmotor med låga utsläpp som uppfyller kraven i Tier III / Steg IIIA. Torrt luftfilter. Elektrisk förvärmning. Bränslefilter + genomskinlig sedimenteringskammare. Avtappningsplugg under dieseloljetanken. Skyddsplåt av metall för oljesumpen. Automatisk återgång till tomgångsläge. Elsystem Vattenbeständiga elanslutningsdon (IP67). Två arbetsstrålkastare på version med sluten hytt. Arbetsstrålkastare på den öppna hyttens ram. Hydraulsystem Lastkännande system. ISO servoassisterade hydrauliska manöverreglage. Servoassisterad manövrering av offset med vänster manöverspak. Manövrering av framåt och bakåtkörning med två spakar som är kopplade till pedaler. Dubbelverkande hydraulkrets för redskap framdragen till skaftets slut. Fingertoppsmanövrering av extrahydrauliken. Säte Fjädrande komfortsäte med många inställningsmöjligheter och klädsel av Deluxe tyg eller vinyl, högt ryggstöd och integrerade konsoler. Hytt (version med sluten hytt) Gummiupphängd hytt. Reglerbar hyttvärme och ventilation. Öppningsbar framruta utrustad med gasdämpare som kan låsas i öppet läge. Förberedd för radio (plats för en radio och två högtalare, antenn och elledningar redan installerade). Hytten är rostskyddsbehandlad med elektrofores. Vindrutetorkare och vindrutespolare (fram). Instrumentering och övervakning Varningslampor för igensättning av hydraulfilter och luftfilter. Mätare: Vattentemperatur, bränslenivå. Timräknare. Grävutrustning 2450 mm lång monobom mm skaft. Säkerhet Versioner med sluten eller öppen hytt: Nivå 1 FOPS (Falling Objects Protective Structure). TOPS (TipOver Protective Structure). ROPS I (RollOver Protective Structure). Grävutrustningens manöverreglage och körspakarna blockeras automatiskt när vänster konsol lyfts upp för att bereda tillträde till förarhytten. Säkerhetsspärr: vänster konsol måste vara uppfälld för att det ska gå att använda startmotorn. Tryckackumulator för att kunna sänka ner redskapet till marken även om motorn har stannat. Säkerhetsbälte med varningslampa. Officiellt godkännande Maskinen uppfyller direktiv 98/37/EG. Buller i miljön uppfyller direktiv 2000/14/EG. Redskap uppfyller EN standard FOPS 1 uppfyller ISO standard TOPS uppfyller ISO standard och EN standard Elektromagnetisk kompatibilitet (EMC) uppfyller direktiv nr 89/336/EEG med samtliga ändringar. EXTRAUTRUSTNING Redskap och grävutrustning Långt skaft (1700 mm). Slangbrottsventil som styrs av bomcylinderns och skaftcylinderns servokrets med överlastindikator. Mekaniskt eller hydrauliskt kontrollerat redskapsfäste med snabbkoppling. Enkel eller dubbelverkande hydraulkrets med snabbkopling. Griparm. Hydraulkretsar för redskap Hydraulkrets för gripskopa (öppning/stängning och vridning). Extra rullknapp för reglering av maxflöde i extrahydraulik. 2 eller 4 hydrauliska snabbkopplingar. 2:a extrahydrauliken styrs med elektroniskt proportionellt manöverreglage på vänster manöverspak. Undervagn Stålband: 300 mm breda. Öppen hytt Vinkelblad Hytt Rullbälte med varningslampa. Belysning Extra arbetsljus med skydd under bommen. Extra arbetsljus bak och roterande varningsljus. Miljöskydd Biologiskt nedbrytbar hydraulolja. Komfort CDradio (hytt). Luftkonditionering + tonade rutor. Öppen hytt. Säkerhet FOGS (Falling Object Guard Structure). Stöldskyddssystem (2 programmerbara koder). Backspeglar på höger och vänster sida. Skötsel och underhåll Verktygssats. Tvåstegs luftfilter. Diverse Speciell kundanpassad lackering (specifikationer enligt RAL).

Två arbetsstrålkastare på version med sluten hytt. Arbetsstrålkastare på den öppna hyttens ram. Hydraulsystem Lastkännande system. ISO servoassisterade hydrauliska manöverreglage.

5 Volvos anläggningsmaskiner är speciella. De är designade och utformade på ett speciellt sätt och omfattas av ett unikt servicenätverk. Det speciella med Volvo är vår 170 år långa ingenjörskonst. En ingenjörskonst där vår miljö och de som verkligen använder maskinerna sätts i främsta ledet. Resultatet är säkra, bekväma och effektiva maskiner. Från vår mångåriga erfarenhet har det vuxit fram en bred maskinpark och ett globalt servicenät som hjälper dig att uträtta mer. Människor runt omkring i världen är stolta över att använda Volvo. Vi är stolta över det som gör Volvo speciellt. More care. Built In. Alla produkter marknadsförs inte på samtliga marknader. Vi förbehåller oss rätt till ändringar i specifikation och utförande utan särskilt meddelande. Bilderna visar inte alltid maskin i standardutförande. Construction Equipment Ref. No Swedish Printed in PDF Volvo, Belley CEX

Från vår mångåriga erfarenhet har det vuxit fram en bred maskinpark och ett globalt servicenät som hjälper dig att uträtta mer. Människor runt omkring i världen är stolta över att använda Volvo.
