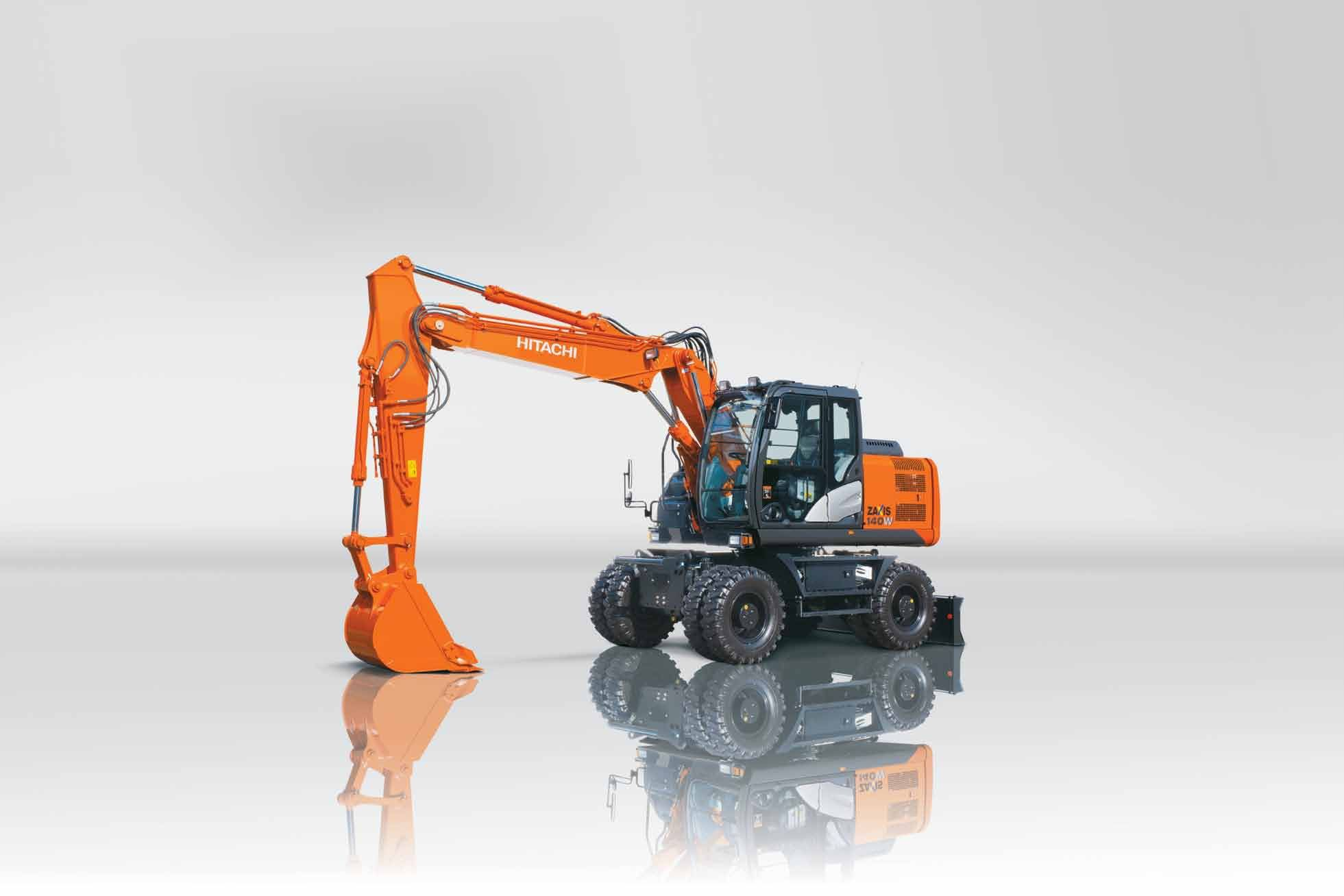

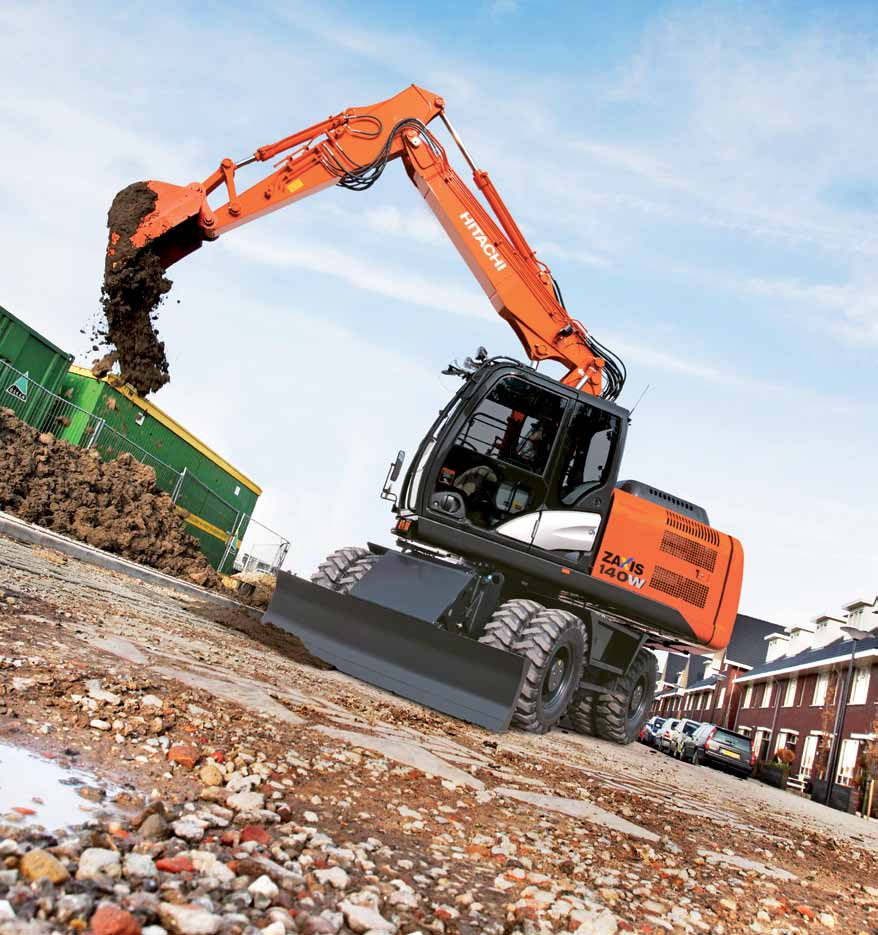

1 ZAXIS-5 serien HJULGRÄVARE Modellkod : ZX140W-5B Nominell motoreffekt : 90,2 kw (121 HP) Arbetsvikt : kg Djupskopa ISO Rågad : 0,19-0,66 m³

2 ZX140W-5 Översikt INNEHÅLL 4-5 Mångsidighet Hitachis nya hjulgrävmaskin kan utföra en mängd olika arbetsuppgifter. 6-7 Produktivitet Hitachis hjulgrävare har en högre effektivitet samtidigt som påverkan på miljön reduceras. 8-9 Komfort Hytten på Hitachis nya hjulgrävare ger en säkrare och bekvämare arbetsplats Livslängd Hitachi är kända för att tillverka maskiner med hög kvalitet som kan mäta de krav som ställs på de mest krävande jobben Underhåll Lättillgängliga funktioner för rengöring och rutinunderhåll maximerar tillgängligheten på ZAXIS 140W Hitachi Support Chain Ett stort utbud av eftermarknadsservice och supportalternativ finns för alla våra kunder Specifikationer Förbättrad sikt Sikten framför maskinen, särskilt på höger sida, har förbättrats för en säkrare användning. Bättre livslängd Det förstärkta chassit och förstärkta fästena på bommens infästning kan stå emot tuffa miljöer. Bättre produktivitet HIOS III hydraulsystem möjliggör högre produktivitet med en bättre bränsleekonomi än föregående ZAXIS-modell, vilket bidrar till minskade kostnader. Snabbare rörelser Det nya hydraulsystemet med smarta lösningar som t.ex. återcirkulering och boost-funktion ger snabbare och mer följsamma rörelser. Ny Power Boost Power Boost ger ytterligare effekt till grävning och lyft. 2

3 Konstruktionen på nya Hitachi ZAXIS 140W är inspirerad av ett mål förstärka vår vision. Den har fem starka egenskaper: prestanda, produktivitet, komfort, hållbarhet och tillförlitlighet. Vi vet att våra kunder kräver effektiva maskiner med hög kvalitet som kan arbeta effektivt även i krävande förhållanden. Vi är också medvetna om att maskinförare behöver en säkrare och mer användarvänlig arbetsmiljö, och en maskin som kan svara på deras krav på hastighet och precision. Och för att uppnå tillfredsställande mål, i tid, inom budget och med hög standard har vi siktat in oss på att maximera tillgängligheten på nya ZAXIS 140W med ett underhåll som är enkelt att utföra och med Hitachi Support Chain eftermarknadsprogram. Större benutrymme Hytten i nya ZAXIS är rymligare och ger föraren 45 mm mer benutrymme, in- och urstigning har blivit lättare med ett bredare insteg samt med vänster spakkonsol uppfällningsbar. Utmärkt komfort Den uppvärmda fjädrande förarstolen är perfekt i kalla klimat och absorberar effektivt vibrationer under arbetet, vilket minimerar belastningen på föraren. Lättillgänglig information Den stora monitorn är lätt att se på i starkt solljus och i mörker. Snabb och enkel servicetillgång Inspektionspunkter är bekvämt placerade. 3

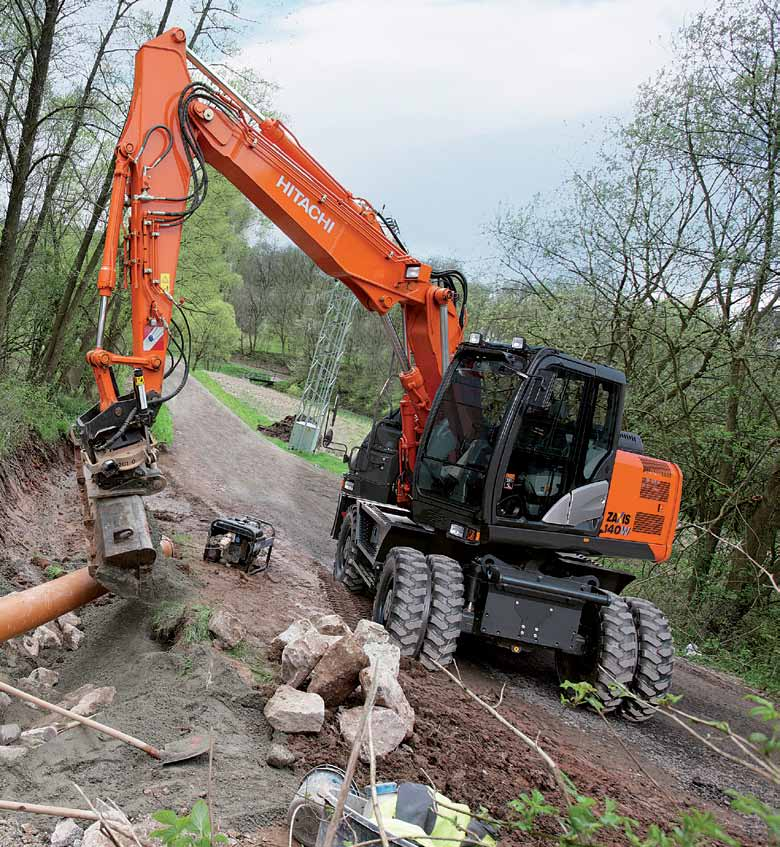

4 ZX140W-5 Mångsidighet Hitachis nya hjulgrävare är utvecklade för att öka din mångsidighet tillsammans med olika arbetsredskap kan du utföra många olika arbetsuppgifter i ett byggprojekt. De är också lätta att manövrera så att du får ut det mesta av maskinen enkelt och utan problem. Med ökad effekt och hastighet, och med minskade driftkostnader, ser du enkelt varför nya ZX140W-5 kommer leva upp till alla dina förväntningar genom att leverera fantastisk prestanda. 4

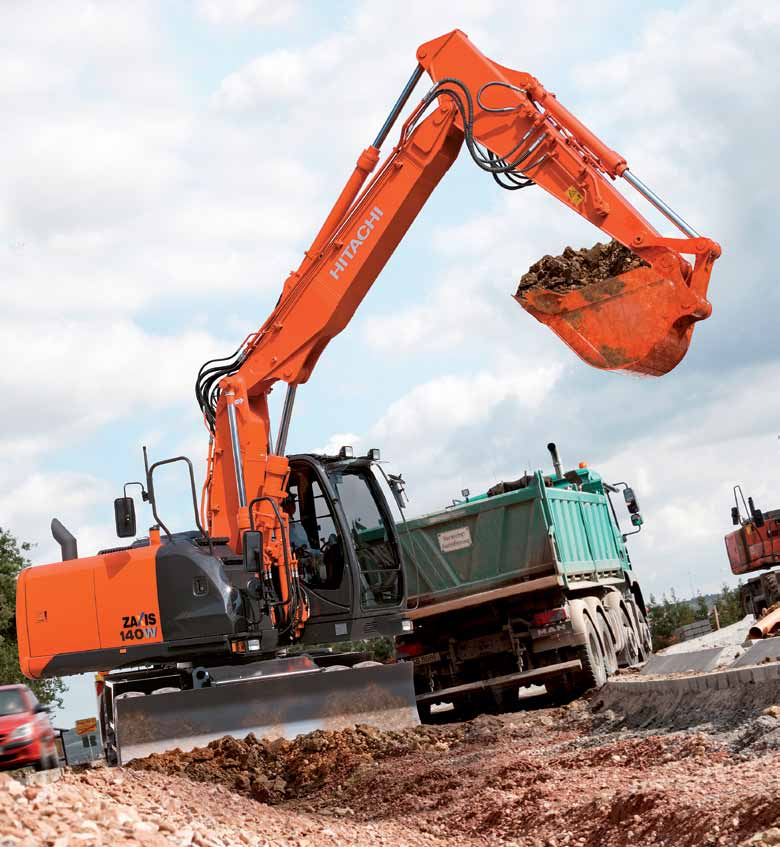

5 Mångsidig, kraftfull och enkel att hantera Mångsidig prestanda Nya ZAXIS är kraftfull, snabb och lättkörd och når nya nivåer av prestanda samtidigt som de är extremt mångsidiga och anpassningsbara för många olika tillämpningar. Lyftkapaciteten har höjts med 7% vilket ökar maskinens möjligheter att flytta tunga laster. Detta förbättras ytterligare med funktionen auto power boost när ytterligare kraft krävs. På samma sätt ökas grävkraften med 6% med den nya funktionen power boost under upp till åtta sekunder när det behövs. Hastigheten på stickan har ökats genom HIOS III bomrecirkulationssystem trycksatt olja cirkuleras i bomcylindern när bommen sänks, vilket gör att trycksatt olja från pumpen kan användas på ett effektivt sätt för att öka hastigheten på stickan. Ökade möjligheter för arbetsredskap. Nya ZAXIS kan individuellt anpassas för totalt 11 arbetsredskap som registreras och sköts via monitorn. En ny tryckinställningsfunktion skyddar de olika arbetsredskapen genom att önskat tryck kan ställas in individuellt för varje redskap. Lägre bränslekostnader Att vinna offerter och mäta produktionsmål är mycket viktiga processer för att utveckla ditt företag. Valet av entreprenadmaskin är av stor betydelse för din framgång och bestäms av dess produktivitet och effektivitet. Det är här som det nya HIOS III hydraulsystemet kommer till sin rätt. Den senaste tekniken inom hydraulik och elektronik är central i vårt mål att leverera en markant sänkning av bränslekostnader tillsammans med den nya lågemissionsmotorn Vi är stolta över att HIOS III-hydraulsystemet gör det möjligt att sänka bränsleförbrukningen med 4 % i PWR-läge än det tidigare ZAXIS P-läget samtidigt som den höga produktiviteten upprätthålls*. Dessutom är en sänkning på 12 % av bränsleförbrukningen möjlig i ECO-läge*. Dessutom behålls en relativt hög produktivitetsnivå med bättre bränsleeffektivitet. * Baserat på typiska arbetsmönster som inhämtats via Global e-service Viktiga funktioner 4% reduktion i bränsleförbrukning (PWR-läge vs tidigare P-läge) 12% reduktion i bränsleförbrukning (ECO-läge vs tidigare P-läge) Nytt HIOS III hydraulsystem högre produktivitet och lägre bränsleförbrukning Ökad möjligheter för arbetsredskap Power-boost Förbättrad lyftkapacitet 5

6 ZX140W-5 PRODUKTIVITET Nya ZAXIS hjulgrävare är byggd enligt de senaste EU-reglerna kring emissioner. Den omfattar många hållbara funktioner vilket minskar sin påverkan på miljön. Den drar även nytta av en ny kraftfull motor och avancerad hydraulik, utvecklad för att öka effektiviteten på din arbetsplats. Detta ger bättre avkastning och bidrar till vinsten i din verksamhet. 6

7 Högre effektivitet och en lägre miljöpåverkan Hållbar effektivitet Att minimera våra maskiners miljöpåverkan var högt prioriterat under utvecklingen av nya ZAXIS. Vi är inriktade på att utveckla maskiner som är både hållbara och produktiva för att tillgodose kundernas behov och även uppfylla EU-reglerna kring emissioner. ZX140W-5 är utrustad med ett partikelfilter som fångar upp och förbränner luftföroreningar med hjälp av en katalysator och avancerad motorstyrning. Den nya variabla turboladdaren skapar optimal förbränning oavsett motorns varvtal vilket bidrar till minskade utsläpp av kväveoxid. Kraftfull effektivitet Trots minskad miljöpåverkan säkerställer nya ZAXIS hjulgrävare maximal effektivitet på alla arbetsplatser. Vi har strävat efter att balansera våra skyldigheter att uppfylla senaste miljöbestämmelser med dina krav på hög produktivitet och lönsamhet. Hitachis hjulgrävare är kända för sin kraftfulla och tillförlitliga prestanda, viktigt för att hålla deadlines på intensiva arbetsplatser. Det senaste urvalet av ZAXIS-modeller bygger vidare på sitt rykte att erbjuda ökad produktivitet och hållbara åtgärder. Ytterligare en ny funktion är automatisk avstängning av dieselmotorn vid längre tomgångskörning, framtaget för att minska bränsleförbrukningen, minska utsläpp samt förhindra att partikelfiltret sotar igen i förtid. I kombination med funktionen automatisk-tomgång som vi känner igen sen förgående ZAXIS modeller förhindras bränsleslöseri ytterligare. * Baserat på typiska arbetsmönster som inhämtats via Global e-service Viktiga funktioner Kraftfull och uthållig Motor enligt Steg IIIB Partikelfilter som bränner partiklar En turboladdare med variabel geometri Kylt EGR-system med hög volym HIOS III hydraulsystem bränsleeffektivt och med högre produktivitet Miljövänlig design Automatisk motoravstängning minskar både bränsleförbrukning och koldioxid utsläpp 7

8 ZX140W-5 KOMFORT ZX140W-5 är konstruerad utifrån behov och krav från kunder och maskinförare runt om i världen. I hytten önskades mera utrymme, utmärkt sikt samt användarvänliga funktioner för att göra arbetsdagen mer avslappnad, säker och produktiv. Därför har ZX140W-5 utrustats med många nya lösningar, som tillsammans ger en oöverträffad nivå på förarkomfort och gör att du kan få jobbet gjort med lätthet. 8

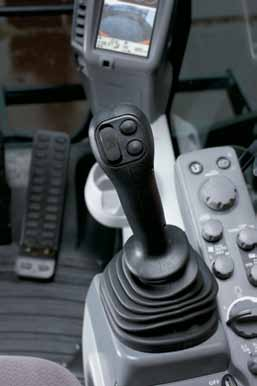

9 Förarkomfort i en klass för sig Garanterad komfort Långa arbetspass tog ofta musten ur maskinförarna, men den bekväma hytten i nya ZX140W-5 har utformats för att säkerställa att du känner dig redo att njuta av resten av din dag när du lämnar arbetet. ZX140W-5 erbjuder nu en rymligare arbetsmiljö med en fullt justerbar luftfjädrad förarstol som glider längre tillbaka än tidigare modeller samt ett förbättrat benutrymme med 45 mm. Förbättrad sikt Den nya ZX140W-5 innehåller flera lösningar från Hitachi som bidrar till att öka sikten från förarsätet, vilket är viktigt för att arbeta säkert på livliga byggarbetsplatser. Den högra sidan av maskinen har gjorts om, inklusive en omformad framsida, för att möjliggöra bättre sikt från hytten. Den nya modellen har också en ny design på monitorn som passar perfekt i linje med den högra stolpen, återigen för att öka sikten. Användarvänlig funktionalitet Hitachi har gjort stora investeringar på avancerad teknik på nya ZAXIS. Makten är fortfarande fast vid dina fingertoppar tack vare monitorns funktionalitet och ergonomiska reglage. Den nya monitorn på sju tum är lätt att få överblick i. Den tillhandahåller ett lång rad nyttig teknisk information, inklusive en tydlig indikation på maskinens status och inställningar med flerspråkigt stöd på upp till 32 språk. Monitorn och övriga ergonomiskt utformade reglage är grupperade så att de är lätt åtkomliga med din högra hand. För proportionellstyrning av redskap finns andra spakar (tillval) att välja för enklare hantering. Höger spakkonsol innehåller även en AUX-ingång samt förvaringsplats för mediaspelare. En ny backkamera ger ett större siktfält, så att du kan se direkt under motvikten. Den nya monitorn visar både driftsstatus och backkameravy samtidigt får maximalt informationsflöde och ökad säkerhet. Viktiga funktioner Avancerad förarhytt som uppfyller ROPS Förbättrad sikt Ny färgskärm Lättillgänglig information i realtid Gott om benutrymme Ergonomiskt utformad kontrollpanel AUX-ingång och förvaring för en mediaspelare 9

10 ZX140W-5 LIVSLÄNGD Hitachi är känt över hela världen för sin höga kvalitet på entreprenadmaskiner. Vår kunskap har byggts på under mer än fyra decennier, där vi kontinuerligt utvecklat ett brett sortiment av entreprenadmaskiner. Med hjälp av en avancerad teknisk strategi har vi kunnat skapa maskiner som klarar de svåraste arbetsförhållandena. I fråga om tillförlitlighet och hållbarhet, skiljer sig ZAXIS hjulgrävare från konkurrenterna. 10

11 Byggd för krävande arbetsplatser Hållbara delar Nya ZAXIS 140W har konstruerats för att arbeta i de mest utmanande arbetsförhållanden. Tuffa arbetsplatser kräver tillförlitliga maskiner, vilket ger ökade krav på tillgänglighet och produktivitet. Resultatet blir att du som kund kan njuta av en lägre ägandekostnad tack vare hållbarheten hos våra produkter. Den förstärkta bominfästningen på nya ZX140W-5 är ett bra exempel. Fästpunkten för bommen har utrustats med en bussning för bättre livslängd trots många timmar i tuffa miljöer. Starkare chassi Chassit på Hitachis nya hjulgrävare har förstärkts för ökad hållbarhet. Skyddet över schaktbladscylindrarna är större och tack vare konstruktionen skyddas både ovan- och undersida. Nya ZX140W-5 har högre markfrigång än tidigare modell. Transmissionen sitter ovanför axeln för att förhindra att den träffar oväntade hinder. Även stödbenen är fått förbättrat skydd. En högpresterande vattenseparator av filtertyp ingår som standard. Den samlar upp fukten i bränslet även om dess fuktinnehåll är stort. Viktiga funktioner Bevisad Hitachi-kvalitet Mer är 40 års kunskap Förstärkt grävaggregat Förstärkt underrede 11

12 ZX140W-5 UNDERHÅLL Hög produktionsnivå och tillgänglighet är avgörande för din framgång. Nya ZX140W-5 är inte bara extremt tillförlitlig, som du förväntar dig från Hitachi, men har också byggts med en rad lättillgängliga funktioner för rutinmässig rengöring och underhåll. Detta innebär att oavsett var din ZX140W-5 arbetar, kan daglig tillsyn och service utföras snabbt och enkelt för att säkerställa att den kan arbeta under längre tid. 12

13 Snabba och bekväma lösningar för optimerad tillgänglighet Servicevänlig En rad praktiska funktioner integrerade i de nya ZAXIS modellerna är konstruerade för att göra livet lättare. Våra ingenjörer har bedömt dina önskemål och integrerat ett antal tidsbesparande lösningar för rutinmässigt underhåll. Med hjälp av tekniken i den nya monitorn kan du kontrollera motoroljenivån och göra felsökningskontroller. Dessutom kan du se, följa och ändra i maskinens inbyggda serviceschema. Friskluftfiltret för luftkonditioneringen är placerat lättillgängligt på utsidan av hytten bakom förardörren. Det underlättar vid rengöring och byte av filtret. En elektrisk tankningspump med filter är standard. Minimal stilleståndstid Det är viktigt att utföra regelbundet underhåll för att säkerställa att maskinen går bra även framöver och att stilleståndstiden minimeras. Med nya ZAXIS är det lyckligtvis enkelt avklarat så du kan fokusera på dina arbetsuppgifter istället. Till exempel är oljetråget utrustat med en snabbkoppling så när oljan ska tappas ur ansluts en avtappningsslang till kopplingen. Den tillförlitliga snabbkoppling bidrar till att förhindra läckage, vilket ger upphov till onödig stilleståndstid i alla projekt. Från marknivå får du åtkomst till det dubbla bränslefiltret, motorns oljefilter samt vattenavskiljaren via breda dörrar. Hydrauloljan kan användas upp till timmar. Viktiga funktioner Global e-service övervakar partikelfiltret Dagliga kontroller från marknivå Oljevolymer kontrollerade från förarplatsen Snabb och enkel servicetillgång 13

14 ZX140W-5 SUPPORT CHAIN Så snart som du blir en Hitachi-kund kan du lita på förstklassig service från din auktoriserade återförsäljare. Hitachi ger omfattande stöd till var och en av återförsäljarna inom det europeiska nätverket, så att de kan säkerställa att din ZAXIS 140W fortsätter att uppfylla dina behov och överträffa förväntningarna. För att ytterligare skydda din investering i Hitachi, har vi infört Hitachi Support Chain eftermarknadsprogram. Detta ger dig flexibiliteten att skapa en skräddarsydd serviceplan från följande nyckelområden, länkar i kedjan av tillgänglig service från Hitachi via din lokala återförsäljare. 14

15 Ett flexibelt eftermarknadsprogram skapat för att skydda din investering Global e-service Nya ZAXIS är utrustad med ett GPRS kommunikationssystem*. Detta system sänder driftstatus och annan maskindata till en huvudserver hos Hitachi. Via Internet kan du ansluta till Global e-service databas där du har fjärrtillgång till all denna data. Allt du behöver är en Internetanslutning och inloggningsuppgifter till Global e-service. Global e-service ger dig och din återförsäljare möjlighet att dela den här informationen och hjälper dig att fjärrstyra din maskinpark. Online möjligheten hjälper även din återförsäljare att aktivt ge dig råd om förebyggande underhåll och tillhörande specialerbjudanden. Den senaste informationen om din maskin finns tillgänglig dygnet runt alla dagar i veckan och omfattar operativa uppgifter, såsom antalet arbetstimmar, bränsleförbrukning, arbetssätt och plats. Detta hjälper dig att sänka driftskostnaderna, planera jobb effektivt och hålla dig uppdaterad med maskinunderhåll - för att säkerställa optimal prestanda och minimal stilleståndstid. Teknisk support De professionella och välutbildade ingenjörerna i Hitachi serviceteam kombinerar global expertis och kunskap om Hitachi Construction Machinery med ditt språk och din kultur. Vi har ett proaktivt förhållningssätt till kundservice genom att kontinuerligt utbilda våra återförsäljares personal, så att tillgängliga globala kunskaper förs vidare till varje enskild tekniker i vårt nätverk av återförsäljare. Utökad garanti och servicekontrakt Varje ny Hitachi-modell täcks till fullo av tillverkarens garanti. Men din maskin kan kräva extra omfattning på grund av svåra arbetsförhållanden eller för att minimera reparationskostnaden på utrustning. För att möta dessa krav, erbjuder våra återförsäljare möjlighet till ett unikt utökad garanti-program (HELP - Hitachi Extended Life Program) och heltäckande serviceavtal - det mest effektiva sättet att optimera prestandan hos att din nya ZAXIS. Delar och fabriksrenoverade komponenter Hitachi erbjuder olika vägar för delar och komponenter för att passa ditt specifika behov. Förutom vårt sortiment av originaldelar, finns det andra alternativ tillgängliga: Om dina maskiner har varit i drift i flera år, kan Hitachi erbjuda en serie andrahandsoriginaldelar som ett prisvärt lösning. För extra krävande drift eller klimat erbjuder Hitachi en serie delar med extra prestanda. När du är ute efter en ekonomisk lösning för preventivt byte, är renoverade komponenter det bästa alternativet. Oavsett vilket val du gör, kan du vara säker på den välkända Hitachi kvaliteten och garantin ger dig lugn i sinnet. Din Hitachi-återförsäljare kan lämna mer information om var och en av ovanstående alternativ. * GPRS-kommunikation är standard för nya ZAXIS tillgängligheten beror på de licensregler som gäller i landet. Kontakta din Hitachi-återförsäljare för mer information eller för att ansöka om ett konto på Global e-service. Viktiga funktioner Kontrollera hela din maskinpark från kontoret dygnet runt, alla dagar i veckan Hämta uppgifter om bränsleförbrukningen på distans Kontrollera var maskiner befinner sig och var de befunnit sig Se servicestatus och komponenter som behöver bytas på var och en av maskinerna Få e-post om maskinproblem, oväntade förflyttningar och annat 15

16 SPECIFIKATIONER MOTOR Modell... Isuzu AM-4JJ1X Typ... Vattenkyld fyrtaktsmotor, direktinsprutad Insug... Turboladdare med variabel geometri, laddluftkylare, kyld EGR Efterbehandling... Partikelfilter Antal cylindrar... 4 Nominell effekt ISO 9249, netto... 90,2 kw (121 HP) vid min -1 (varv/min) EEC 80/1269, netto... 90,2 kw (121 HP) vid min -1 (varv/min) SAE J1349, netto... 90,2 kw (121 HP) vid min -1 (varv/min) Maximalt vridmoment Nm (41,4 kpm) vid min -1 (varv/min) Cylindervolym l Cylinderdiameter och 95,4 mm x 104,9 mm slaglängd... Batterier... 2 x 12 V / 93 Ah HYDRAULSYSTEM Hydraulpumpar Huvudpumpar... 2 variabla axialkolvpumpar Maximalt oljeflöde... 1 x 135 liter/min 1 x 180 liter/min Servopump... 1 kugghjulspump Maximalt oljeflöde... 30,1 liter/min Styrpump... 1 kugghjulspump Maximalt oljeflöde... 30,2 l/min Hydraulmotorer Transport... Svängning... 1 variabla axialkolvmotorer 1 axialkolvmotor Tryckbegränsningsventiler Manöverkrets... 34,3 MPa (350 kp/cm ² ) Svängkrets... 32,4 MPa (330 kp/cm ² ) Transportkrets... 34,3 MPa (350 kp/cm ² ) Servokrets... 3,9 MPa (40 kp/cm ² ) Power boost... 36,3 MPa (370 kp/cm ² ) Hydraulcylindrar Kvantitet Cylinderdiameter Kolvstångsdiameter Bom (monobom) mm 70 mm Bom *1 (trippelbom) mm 75 mm Sticka mm 80 mm Skopa mm 70 mm Trippelbom * mm 90 mm *1 : För trippelbom ÖVERDEL Runtomsvängande överdel Ram med D-sektion, starkare mot deformering. Svängenhet Axialkolvmotor med planetväxellåda i oljebad. Svängkransen är enkelrads. Svängskivbromsen ansätts av fjäderkraft och lossas hydrauliskt. Svänghastighet... 11,9 min -1 (varv/min) Svängmoment knm (3 470 kpm) Förarhytt Oberoende rymlig förarhytt, mm bred och mm hög, uppfyller ISO*-normer. * International Organization for Standardization UNDERVAGN Undervagn på hjul. Ramen är av svetsad, avspänningsglödgad struktur. Drivlina: Powershift-transmission med två växlar och variabel axialkolvdrivmotor. Körhastighet (framlänges och baklänges) Krypkörning... 0 till 2,2 km/tim Lågfart... 0 till 8,6 km/tim Högfart... 0 till 35 km/tim Maximal dragkraft kn ( kp) Stigningsförmåga % (35 grader) Min. vändradie mm Axel: Fyrhjulsdrift. Framaxeln kan låsas hydrauliskt i valfri position. Pendlande framaxel... ± 7 Bromssystem: Underhållsfria våta skivbromsar på framaxel är standard. Helt och hållet hydrauliskt servicebromssystem LJUDNIVÅ Ljudnivå i hytt enligt ISO LpA 70 db(a) Extern ljudnivå enligt ISO 6395 och EU-direktiv 2000/14/EC...LwA 100 db(a) VOLYMUPPGIFTER Bränsletank...250,0 liter Motorns kylarvätska...20,0 liter Motorolja...16,0 liter Svängenhet...6,2 liter Transmission...2,5 liter Främre differentialväxel...9,1 liter Bakre differentialväxel...11,8 liter Navreduktion Framaxel... 2 x 2,5 liter Bakaxel... 2 x 2,5 liter Hydraulsystem...180,0 liter Hydraultank...100,0 liter 16

17 VIKTER Vikt vid drift Sticklängd Stöd Monobom Trippelbom kg kg Bakre blad ,10 m Bakre stödben Stödben och blad Främre och bakre stödben Bakre blad ,52 m Bakre stödben Stödben och blad Främre och bakre stödben Bakre blad ,01 m Bakre stödben Stödben och blad Främre och bakre stödben Inklusive 0,50 m ³ (ISO rågad), skopvikt (420 kg) och motvikt (3 000 kg). SKOPA OCH STICKANS GRÄVKRAFT ZAXIS 140W Sticklängd 2,10 m 2,52 m 3,01 m Skopans brytkraft* ISO 104 kn ( kp) Skopans brytkraft* SAE: PCSA 91 kn (9 300 kp) Stickans rivkraft* ISO 77 kn (7 900 kp) 69 kn (7 000 kp) 61 kn (6 200 kp) Stickans rivkraft* SAE: PCSA 74 kn (7 600 kp) 67 kn (6 800 kp) 60 kn (6 100 kp) * Vid Power boost 17

18 SPECIFIKATIONER MÅTT MONOBOM A F C G B D E J H TRIPPELBOM W A' C V B' D E FRÄMRE BLAD OCH BAKRE STÖDBEN FRÄMRE OCH BAKRE STÖDBEN P Q L O M L K N M K N BAKRE BLAD P Q L H 18 K N O R S T

19 MÅTT Enhet: mm A Total längd (med monobom) Bakre blad Bakre stödben Främre blad Bakre stödben Främre stödben Bakre blad Främre och bakre stödben 2,10 m sticka ,52 m sticka A Total längd (med trippelbom) 3,01 m sticka ,10 m sticka ,52 m sticka B Total höjd (med monobom) 3,01 m sticka ,10 m sticka 3 130* (2 860: Bomhöjd) 2,52 m sticka 3 130* (2 950: Bomhöjd) B Total höjd (med trippelbom) 3,01 m sticka ,10 m sticka 3 130* (3 000: Bomhöjd) 2,52 m sticka 3 130* (3 110: Bomhöjd) 3,01 m sticka C Bakre svängradie D Höjd på motorhuv E Frigångshöjd under motvikt F Överdelens totala bredd G Förarhyttens totala höjd H Total bredd J Min. markfrigång K Hjulbas L Svängcentrum till bakaxel M Överhäng fram N Överhäng bak O Max. bladsänkning P Bladets höjd Q Max. bladhöjning R Bladets totala bredd S Total bredd stödben uppe T Total bredd stödben nere V Total höjd på bommen (transport) 2,10 m sticka ,52 m sticka ,01 m sticka W Överhäng fram (transport) 2,10 m sticka ,52 m sticka ,01 m sticka Transportmåtten är A (A ), B (B ), H (utan blad) eller A (A ), B (B ), R (med blad). *Förarhyttens höjd. 19

20 LYFTKAPACITET Obs: 1. Kapaciteten är baserad på ISO Lyftkapaciteten överskrider inte 75 % av tipplasten med maskinen på fast och jämn mark eller 87 % av full hydraullyftkapacitet. 3. Lastpunkten är centrum av skopans monteringsbult på stickan. 4. *Anger att lasten begränsas av hydraulkapaciteten. 5. Varje värde med bakre bladet upp över framaxelsidan och varje värde med bakre bladet nere över bakaxelsidan respektive, samt värde i optimal position med positioneringscylindern m = Marknivå. A: Räckvidd B: Lastpunktshöjd C: Lyftkapacitet För lyftkapacitet, dra ifrån vikten på skopa och snabbfäste från lyftkapaciteter utan skopa. ZAXIS 140W MONOBOM, 2,52 M STICKA KG MOTVIKT Längs maskinen Tvärs maskinen 360 grader Enhet: kg Stöd Räckvidd 1,5 m 3,0 m 4,5 m 6,0 m Vid max. räckvidd Meter 6,0 m 4,5 m 3,0 m 1,5 m 0 m (Marknivå) -1,5 m -3,0 m Bakre blad uppe (över fram) *3,56 *3,56 *2,44 2,41 Bakre blad nere (över bak) *3,56 *3,56 *2,44 *2,44 Bakre stödben nere (över bak) *3,56 *3,56 *2,44 *2,44 Främre stödben och bakre blad nere (över bak) *3,56 *3,56 *2,44 *2,44 Främre blad och bakre stödben nere (över bak) *3,56 *3,56 *2,44 *2,44 4 stödben nere (över bak) *3,56 *3,56 *2,44 *2,44 Bakre blad uppe (över fram) *3,95 3,49 *3,73 2,23 *2,31 1,90 Bakre blad nere (över bak) *3,95 *3,95 *3,73 2,58 *2,31 2,20 Bakre stödben nere (över bak) *3,95 *3,95 *3,73 *3,73 *2,31 *2,31 Främre stödben och bakre blad nere (över bak) *3,95 *3,95 *3,73 *3,73 *2,31 *2,31 Främre blad och bakre stödben nere (över bak) *3,95 *3,95 *3,73 *3,73 *2,31 *2,31 4 stödben nere (över bak) *3,95 *3,95 *3,73 *3,73 *2,31 *2,31 Bakre blad uppe (över fram) *7,13 5,93 *4,90 3,28 3,68 2,16 *2,33 1,67 Bakre blad nere (över bak) *7,13 7,09 *4,90 3,83 *4,07 2,51 *2,33 1,95 Bakre stödben nere (över bak) *7,13 *7,13 *4,90 *4,90 *4,07 *4,07 *2,33 *2,33 Främre stödben och bakre blad nere (över bak) *7,13 *7,13 *4,90 *4,90 *4,07 3,82 *2,33 *2,33 Främre blad och bakre stödben nere (över bak) *7,13 *7,13 *4,90 *4,90 *4,07 3,94 *2,33 *2,33 4 stödben nere (över bak) *7,13 *7,13 *4,90 *4,90 *4,07 *4,07 *2,33 *2,33 Bakre blad uppe (över fram) 5,48 3,06 3,57 2,06 *2,48 1,59 Bakre blad nere (över bak) *5,92 3,60 *4,49 2,41 *2,48 1,86 Bakre stödben nere (över bak) *5,92 *5,92 *4,49 4,47 *2,48 *2,48 Främre stödben och bakre blad nere (över bak) *5,92 5,68 *4,49 3,71 *2,48 *2,48 Främre blad och bakre stödben nere (över bak) *5,92 5,89 *4,49 3,83 *2,48 *2,48 4 stödben nere (över bak) *5,92 *5,92 *4,49 4,47 *2,48 *2,48 Bakre blad uppe (över fram) *6,30 5,13 5,32 2,92 3,49 1,99 *2,82 1,64 Bakre blad nere (över bak) *6,30 6,23 *6,48 3,45 *4,74 2,34 *2,82 1,92 Bakre stödben nere (över bak) *6,30 *6,30 *6,48 *6,48 *4,74 4,39 *2,82 *2,82 Främre stödben och bakre blad nere (över bak) *6,30 *6,30 *6,48 5,52 *4,74 3,63 *2,82 *2,82 Främre blad och bakre stödben nere (över bak) *6,30 *6,30 *6,48 5,72 *4,74 3,76 *2,82 *2,82 4 stödben nere (över bak) *6,30 *6,30 *6,48 *6,48 *4,74 4,39 *2,82 *2,82 Bakre blad uppe (över fram) *5,26 *5,26 *9,50 5,14 5,27 2,88 3,48 1,98 3,23 1,84 Bakre blad nere (över bak) *5,26 *5,26 *9,50 6,24 *6,34 3,41 *4,53 2,32 *3,51 2,16 Bakre stödben nere (över bak) *5,26 *5,26 *9,50 *9,50 *6,34 *6,34 *4,53 4,37 *3,51 *3,51 Främre stödben och bakre blad nere (över bak) *5,26 *5,26 *9,50 *9,50 *6,34 5,47 *4,53 3,62 *3,51 3,35 Främre blad och bakre stödben nere (över bak) *5,26 *5,26 *9,50 *9,50 *6,34 5,68 *4,53 3,74 *3,51 3,47 4 stödben nere (över bak) *5,26 *5,26 *9,50 *9,50 *6,34 *6,34 *4,53 4,37 *3,51 *3,51 Bakre blad uppe (över fram) *7,74 5,26 *5,25 2,94 *4,13 2,41 Bakre blad nere (över bak) *7,74 6,37 *5,25 3,47 *4,13 2,84 Bakre stödben nere (över bak) *7,74 *7,74 *5,25 *5,25 *4,13 *4,13 Främre stödben och bakre blad nere (över bak) *7,74 *7,74 *5,25 *5,25 *4,13 *4,13 Främre blad och bakre stödben nere (över bak) *7,74 *7,74 *5,25 *5,25 *4,13 *4,13 4 stödben nere (över bak) *7,74 *7,74 *5,25 *5,25 *4,13 *4,13 5,73 6,61 7,07 7,17 6,94 6,35 5,26 20

21 LYFTKAPACITET Obs: 1. Kapaciteten är baserad på ISO Lyftkapaciteten överskrider inte 75 % av tipplasten med maskinen på fast och jämn mark eller 87 % av full hydraullyftkapacitet. 3. Lastpunkten är centrum av skopans monteringsbult på stickan. 4. *Anger att lasten begränsas av hydraulkapaciteten. 5. Varje värde med bakre bladet upp över framaxelsidan och varje värde med bakre bladet nere över bakaxelsidan respektive, samt värde i optimal position med positioneringscylindern m = Marknivå. A: Räckvidd B: Lastpunktshöjd C: Lyftkapacitet För lyftkapacitet, dra ifrån vikten på skopa och snabbfäste från lyftkapaciteter utan skopa. ZAXIS 140W MONOBOM, 2,52 M STICKA KG MOTVIKT Längs maskinen Tvärs maskinen 360 grader Enhet: kg Stöd Räckvidd 1,5 m 3,0 m 4,5 m 6,0 m Vid max. räckvidd Meter 6,0 m 4,5 m 3,0 m 1,5 m 0 m (Marknivå) -1,5 m -3,0 m Bakre blad uppe (över fram) *3,56 *3,56 *2,44 *2,44 Bakre blad nere (över bak) *3,56 *3,56 *2,44 *2,44 Bakre stödben nere (över bak) *3,56 *3,56 *2,44 *2,44 Främre stödben och bakre blad nere (över bak) *3,56 *3,56 *2,44 *2,44 Främre blad och bakre stödben nere (över bak) *3,56 *3,56 *2,44 *2,44 4 stödben nere (över bak) *3,56 *3,56 *2,44 *2,44 Bakre blad uppe (över fram) *3,95 3,66 *3,73 2,35 *2,31 2,00 Bakre blad nere (över bak) *3,95 *3,95 *3,73 2,72 *2,31 *2,31 Bakre stödben nere (över bak) *3,95 *3,95 *3,73 3,24 *2,31 *2,31 Främre stödben och bakre blad nere (över bak) *3,95 *3,95 *3,73 *3,73 *2,31 *2,31 Främre blad och bakre stödben nere (över bak) *3,95 *3,95 *3,73 *3,73 *2,31 *2,31 4 stödben nere (över bak) *3,95 *3,95 *3,73 *3,73 *2,31 *2,31 Bakre blad uppe (över fram) *7,13 6,23 *4,90 3,45 3,84 2,28 *2,33 1,77 Bakre blad nere (över bak) *7,13 *7,13 *4,90 4,02 *4,07 2,64 *2,33 2,06 Bakre stödben nere (över bak) *7,13 *7,13 *4,90 4,85 *4,07 3,16 *2,33 *2,33 Främre stödben och bakre blad nere (över bak) *7,13 *7,13 *4,90 *4,90 *4,07 3,97 *2,33 *2,33 Främre blad och bakre stödben nere (över bak) *7,13 *7,13 *4,90 *4,90 *4,07 *4,07 *2,33 *2,33 4 stödben nere (över bak) *7,13 *7,13 *4,90 *4,90 *4,07 *4,07 *2,33 *2,33 Bakre blad uppe (över fram) 5,72 3,23 3,73 2,18 *2,48 1,69 Bakre blad nere (över bak) *5,92 3,79 *4,49 2,54 *2,48 1,97 Bakre stödben nere (över bak) *5,92 4,61 *4,49 3,06 *2,48 2,37 Främre stödben och bakre blad nere (över bak) *5,92 5,92 *4,49 3,87 *2,48 *2,48 Främre blad och bakre stödben nere (över bak) *5,92 *5,92 *4,49 4,00 *2,48 *2,48 4 stödben nere (över bak) *5,92 *5,92 *4,49 *4,49 *2,48 *2,48 Bakre blad uppe (över fram) *6,30 5,43 5,56 3,09 3,66 2,11 *2,82 1,74 Bakre blad nere (över bak) *6,30 *6,30 *6,48 3,64 *4,74 2,47 *2,82 2,03 Bakre stödben nere (över bak) *6,30 *6,30 *6,48 4,45 *4,74 2,98 *2,82 2,45 Främre stödben och bakre blad nere (över bak) *6,30 *6,30 *6,48 5,75 *4,74 3,79 *2,82 *2,82 Främre blad och bakre stödben nere (över bak) *6,30 *6,30 *6,48 5,97 *4,74 3,92 *2,82 *2,82 4 stödben nere (över bak) *6,30 *6,30 *6,48 *6,48 *4,74 4,56 *2,82 *2,82 Bakre blad uppe (över fram) *5,26 *5,26 *9,50 5,43 5,51 3,05 3,64 2,10 3,37 1,96 Bakre blad nere (över bak) *5,26 *5,26 *9,50 6,57 *6,34 3,60 *4,53 2,45 *3,51 2,29 Bakre stödben nere (över bak) *5,26 *5,26 *9,50 8,36 *6,34 4,41 *4,53 2,97 *3,51 2,76 Främre stödben och bakre blad nere (över bak) *5,26 *5,26 *9,50 *9,50 *6,34 5,71 *4,53 3,77 *3,51 3,50 Främre blad och bakre stödben nere (över bak) *5,26 *5,26 *9,50 *9,50 *6,34 5,92 *4,53 3,90 *3,51 *3,51 4 stödben nere (över bak) *5,26 *5,26 *9,50 *9,50 *6,34 *6,34 *4,53 *4,53 *3,51 *3,51 Bakre blad uppe (över fram) *7,74 5,55 *5,25 3,11 *4,13 2,56 Bakre blad nere (över bak) *7,74 6,70 *5,25 3,66 *4,13 2,99 Bakre stödben nere (över bak) *7,74 *7,74 *5,25 4,48 *4,13 3,62 Främre stödben och bakre blad nere (över bak) *7,74 *7,74 *5,25 *5,25 *4,13 *4,13 Främre blad och bakre stödben nere (över bak) *7,74 *7,74 *5,25 *5,25 *4,13 *4,13 4 stödben nere (över bak) *7,74 *7,74 *5,25 *5,25 *4,13 *4,13 5,73 6,61 7,07 7,17 6,94 6,35 5,26 21

22 LYFTKAPACITET ZAXIS 140W TRIPPELBOM, 2,52 M STICKA KG MOTVIKT Längs maskinen Tvärs maskinen 360 grader Enhet: kg Stöd Räckvidd 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Vid max. räckvidd Meter 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 0 m (Marknivå) -1,5 m -3,0 m Bakre blad uppe (över fram) *3,82 3,58 *2,84 *2,84 Bakre blad nere (över bak) *3,82 *3,82 *2,84 *2,84 Bakre stödben nere (över bak) *3,82 *3,82 *2,84 *2,84 Främre stödben och bakre blad nere (över bak) *3,82 *3,82 *2,84 *2,84 Främre blad och bakre stödben nere (över bak) *3,82 *3,82 *2,84 *2,84 4 stödben nere (över bak) *3,82 *3,82 *2,84 *2,84 Bakre blad uppe (över fram) *3,74 3,60 *3,48 2,25 *2,44 1,97 Bakre blad nere (över bak) *3,74 *3,74 *3,48 2,61 *2,44 2,30 Bakre stödben nere (över bak) *3,74 *3,74 *3,48 3,13 *2,44 *2,44 Främre stödben och bakre blad nere (över bak) *3,74 *3,74 *3,48 *3,48 *2,44 *2,44 Främre blad och bakre stödben nere (över bak) *3,74 *3,74 *3,48 *3,48 *2,44 *2,44 4 stödben nere (över bak) *3,74 *3,74 *3,48 *3,48 *2,44 *2,44 Bakre blad uppe (över fram) *4,36 *4,36 *4,28 *3,51 *3,73 2,31 *2,30 1,59 Bakre blad nere (över bak) *4,36 *4,36 *4,28 4,02 *3,73 2,67 *2,30 1,87 Bakre stödben nere (över bak) *4,36 *4,36 *4,28 *4,28 *3,73 *3,15 *2,30 2,27 Främre stödben och bakre blad nere (över bak) *4,36 *4,36 *4,28 *4,28 *3,73 *3,73 *2,30 *2,30 Främre blad och bakre stödben nere (över bak) *4,36 *4,36 *4,28 *4,28 *3,73 *3,73 *2,30 *2,30 4 stödben nere (över bak) *4,36 *4,36 *4,28 *4,28 *3,73 *3,73 *2,30 *2,30 Bakre blad uppe (över fram) *6,86 5,99 *5,21 3,42 3,70 2,29 *2,58 1,47 *2,30 1,42 Bakre blad nere (över bak) *6,86 *6,86 *5,21 3,91 *4,09 2,65 *2,95 1,73 *2,30 1,67 Bakre stödben nere (över bak) *6,86 *6,86 *5,21 4,63 *4,09 3,12 *2,95 2,11 *2,30 2,04 Främre stödben och bakre blad nere (över bak) *6,86 *6,86 *5,21 *5,21 *4,09 3,82 *2,95 2,68 *2,30 *2,30 Främre blad och bakre stödben nere (över bak) *6,86 *6,86 *5,21 *5,21 *4,09 3,92 *2,95 2,77 *2,30 *2,30 4 stödben nere (över bak) *6,86 *6,86 *5,21 *5,21 *4,09 *4,09 *2,95 *2,95 *2,30 *2,30 Bakre blad uppe (över fram) *6,38 *6,38 *8,20 5,89 5,49 3,39 3,70 2,21 2,55 1,43 *2,41 1,35 Bakre blad nere (över bak) *6,38 *6,38 *8,20 *6,88 *6,04 3,87 *4,45 2,58 *3,60 1,70 *2,41 1,60 Bakre stödben nere (över bak) *6,38 *6,38 *8,20 *8,20 *6,04 4,57 *4,45 3,09 3,53 2,07 *2,41 1,96 Främre stödben och bakre blad nere (över bak) *6,38 *6,38 *8,20 *8,20 *6,04 *5,65 *4,45 3,80 *3,60 2,65 *2,41 *2,41 Främre blad och bakre stödben nere (över bak) *6,38 *6,38 *8,20 *8,20 *6,04 5,81 *4,45 3,91 *3,60 2,74 *2,41 *2,41 4 stödben nere (över bak) *6,38 *6,38 *8,20 *8,20 *6,04 *6,04 *4,45 4,41 *3,60 3,18 *2,41 *2,41 Bakre blad uppe (över fram) *8,08 *8,08 *9,52 5,92 5,53 3,32 3,63 2,08 2,50 1,39 2,49 1,38 Bakre blad nere (över bak) *8,08 *8,08 *9,52 6,97 *6,31 3,88 *4,60 2,44 *2,75 1,65 *2,66 1,64 Bakre stödben nere (över bak) *8,08 *8,08 *9,52 8,45 *6,31 *4,63 *4,60 2,96 *2,75 2,02 *2,66 2,02 Främre stödben och bakre blad nere (över bak) *8,08 *8,08 *9,52 *9,52 *6,31 *5,68 *4,60 3,77 *2,75 2,60 *2,66 2,60 Främre blad och bakre stödben nere (över bak) *8,08 *8,08 *9,52 *9,52 *6,31 5,84 *4,60 3,89 *2,75 2,69 *2,66 *2,66 4 stödben nere (över bak) *8,08 *8,08 *9,52 *9,52 *6,31 *6,31 *4,60 *4,45 *2,75 *2,75 *2,66 *2,66 Bakre blad uppe (över fram) *12,37 *12,37 *10,14 5,65 5,63 3,14 3,51 1,96 2,77 1,54 Bakre blad nere (över bak) *12,37 *12,37 *10,14 6,81 *6,40 3,70 *4,67 2,32 *3,15 1,82 Bakre stödben nere (över bak) *12,37 *12,37 *10,14 8,63 *6,40 4,52 *4,67 2,83 *3,15 2,24 Främre stödben och bakre blad nere (över bak) *12,37 *12,37 *10,14 *10,14 *6,40 5,83 *4,67 3,64 *3,15 2,88 Främre blad och bakre stödben nere (över bak) *12,37 *12,37 *10,14 *10,14 *6,40 6,04 *4,67 3,77 *3,15 2,98 4 stödben nere (över bak) *12,37 *12,37 *10,14 *10,14 *6,40 *6,40 *4,67 4,40 *3,15 *3,15 Bakre blad uppe (över fram) *18,92 *18,92 *10,45 5,51 5,42 2,95 3,75 2,08 Bakre blad nere (över bak) *18,92 *18,92 *10,45 6,67 *6,24 3,50 *3,91 2,46 Bakre stödben nere (över bak) *18,92 *18,92 *10,45 8,47 *6,24 4,31 *3,91 3,02 Främre stödben och bakre blad nere (över bak) *18,92 *18,92 *10,45 *10,45 *6,24 5,61 *3,91 3,90 Främre blad och bakre stödben nere (över bak) *18,92 *18,92 *10,45 *10,45 *6,24 5,83 *3,91 *3,91 4 stödben nere (över bak) *18,92 *18,92 *10,45 *10,45 *6,24 *6,24 *3,91 *3,91 5,04 6,41 7,21 7,62 7,72 7,51 6,97 5,69 22

23 ZAXIS 140W TRIPPELBOM, 2,52 M STICKA KG MOTVIKT Längs maskinen Tvärs maskinen 360 grader Enhet: kg Stöd Räckvidd 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Vid max. räckvidd Meter 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 0 m (Marknivå) -1,5 m -3,0 m Bakre blad uppe (över fram) *3,82 3,74 *2,84 *2,84 Bakre blad nere (över bak) *3,82 *3,82 *2,84 *2,84 Bakre stödben nere (över bak) *3,82 *3,82 *2,84 *2,84 Främre stödben och bakre blad nere (över bak) *3,82 *3,82 *2,84 *2,84 Främre blad och bakre stödben nere (över bak) *3,82 *3,82 *2,84 *2,84 4 stödben nere (över bak) *3,82 *3,82 *2,84 *2,84 Bakre blad uppe (över fram) *3,74 *3,74 *3,48 2,37 *2,44 2,08 Bakre blad nere (över bak) *3,74 *3,74 *3,48 2,74 *2,44 2,42 Bakre stödben nere (över bak) *3,74 *3,74 *3,48 3,27 *2,44 *2,44 Främre stödben och bakre blad nere (över bak) *3,74 *3,74 *3,48 *3,48 *2,44 *2,44 Främre blad och bakre stödben nere (över bak) *3,74 *3,74 *3,48 *3,48 *2,44 *2,44 4 stödben nere (över bak) *3,74 *3,74 *3,48 *3,48 *2,44 *2,44 Bakre blad uppe (över fram) *4,36 *4,36 *4,28 *3,67 *3,73 2,43 *2,30 1,69 Bakre blad nere (över bak) *4,36 *4,36 *4,28 4,19 *3,73 2,79 *2,30 1,98 Bakre stödben nere (över bak) *4,36 *4,36 *4,28 *4,28 *3,73 3,27 *2,30 *2,30 Främre stödben och bakre blad nere (över bak) *4,36 *4,36 *4,28 *4,28 *3,73 *3,73 *2,30 *2,30 Främre blad och bakre stödben nere (över bak) *4,36 *4,36 *4,28 *4,28 *3,73 *3,73 *2,30 *2,30 4 stödben nere (över bak) *4,36 *4,36 *4,28 *4,28 *3,73 *3,73 *2,30 *2,30 Bakre blad uppe (över fram) *6,86 6,25 *5,21 3,57 *3,84 2,41 2,70 1,56 *2,30 1,51 Bakre blad nere (över bak) *6,86 *6,86 *5,21 4,08 *4,09 2,78 *2,95 1,83 *2,30 1,77 Bakre stödben nere (över bak) *6,86 *6,86 *5,21 4,81 *4,09 3,24 *2,95 2,21 *2,30 2,15 Främre stödben och bakre blad nere (över bak) *6,86 *6,86 *5,21 *5,21 *4,09 3,95 *2,95 2,80 *2,30 *2,30 Främre blad och bakre stödben nere (över bak) *6,86 *6,86 *5,21 *5,21 *4,09 4,06 *2,95 2,89 *2,30 *2,30 4 stödben nere (över bak) *6,86 *6,86 *5,21 *5,21 *4,09 *4,09 *2,95 *2,95 *2,30 *2,30 Bakre blad uppe (över fram) *6,38 *6,38 *8,20 *6,15 5,68 *3,54 3,82 2,33 2,67 1,53 *2,41 1,44 Bakre blad nere (över bak) *6,38 *6,38 *8,20 7,15 *6,04 4,03 *4,45 2,70 *3,60 1,80 *2,41 1,70 Bakre stödben nere (över bak) *6,38 *6,38 *8,20 *8,20 *6,04 4,75 *4,45 3,23 *3,60 2,18 *2,41 2,07 Främre stödben och bakre blad nere (över bak) *6,38 *6,38 *8,20 *8,20 *6,04 5,83 *4,45 3,93 *3,60 *2,77 *2,41 *2,41 Främre blad och bakre stödben nere (över bak) *6,38 *6,38 *8,20 *8,20 *6,04 6,00 *4,45 4,04 *3,60 2,86 *2,41 *2,41 4 stödben nere (över bak) *6,38 *6,38 *8,20 *8,20 *6,04 *6,04 *4,45 *4,45 *3,60 3,31 *2,41 *2,41 Bakre blad uppe (över fram) *8,08 *8,08 *9,52 6,22 5,71 3,49 3,79 2,21 2,62 1,48 2,61 1,48 Bakre blad nere (över bak) *8,08 *8,08 *9,52 7,24 *6,31 4,07 *4,60 2,57 *2,75 1,75 *2,66 1,74 Bakre stödben nere (över bak) *8,08 *8,08 *9,52 8,76 *6,31 4,81 *4,60 3,11 *2,75 2,13 *2,66 2,13 Främre stödben och bakre blad nere (över bak) *8,08 *8,08 *9,52 *9,52 *6,31 5,86 *4,60 3,92 *2,75 2,72 *2,66 *2,66 Främre blad och bakre stödben nere (över bak) *8,08 *8,08 *9,52 *9,52 *6,31 *6,02 *4,60 4,05 *2,75 *2,75 *2,66 *2,66 4 stödben nere (över bak) *8,08 *8,08 *9,52 *9,52 *6,31 *6,31 *4,60 4,55 *2,75 *2,75 *2,66 *2,66 Bakre blad uppe (över fram) *12,37 *12,37 *10,14 5,94 5,87 3,31 3,67 2,08 2,90 1,64 Bakre blad nere (över bak) *12,37 *12,37 *10,14 7,14 *6,40 3,89 *4,67 2,45 *3,15 1,93 Bakre stödben nere (över bak) *12,37 *12,37 *10,14 9,01 *6,40 4,73 *4,67 2,98 *3,15 2,36 Främre stödben och bakre blad nere (över bak) *12,37 *12,37 *10,14 *10,14 *6,40 6,06 *4,67 3,80 *3,15 3,01 Främre blad och bakre stödben nere (över bak) *12,37 *12,37 *10,14 *10,14 *6,40 6,20 *4,67 3,93 *3,15 3,12 4 stödben nere (över bak) *12,37 *12,37 *10,14 *10,14 *6,40 *6,40 *4,67 4,58 *3,15 *3,15 Bakre blad uppe (över fram) *18,92 *18,92 *10,45 5,81 5,66 3,12 *3,91 2,21 Bakre blad nere (över bak) *18,92 *18,92 *10,45 7,00 *6,24 3,69 *3,91 2,60 Bakre stödben nere (över bak) *18,92 *18,92 *10,45 8,86 *6,24 4,52 *3,91 3,17 Främre stödben och bakre blad nere (över bak) *18,92 *18,92 *10,45 *10,45 *6,24 5,85 *3,91 *3,91 Främre blad och bakre stödben nere (över bak) *18,92 *18,92 *10,45 *10,45 *6,24 6,07 *3,91 *3,91 4 stödben nere (över bak) *18,92 *18,92 *10,45 *10,45 *6,24 *6,24 *3,91 *3,91 5,04 6,41 7,21 7,62 7,72 7,51 6,97 5,69 23

24 SPECIFIKATIONER ARBETSOMRÅDE MONOBOM TRIPPELBOM meter meter E E C C D D D' D' A' F B B' Marknivå Marknivå A' A A B B' F 2,5 m 2,5 m meter meter Enhet: mm ZAXIS 140W Monobom Sticklängd Trippelbom 2,10 m 2,52 m 3,01 m 2,10 m 2,52 m 3,01 m A Max. räckvidd A Max. räckvidd (i marknivå) B Max. grävdjup B Max. grävdjup (för 2,5 m nivå) C Max. grävhöjd D Max. tömningshöjd D Min. tömningshöjd E Min. svängradie F Max. vertikalt grävdjup

25 UTRUSTNING... Standardutrustning... Extrautrustning MOTOR FÖRARHYTT MONITOR UNDERVAGN Dubbla luftfilter Tomgångsautomatik Automatisk motoravstängning Motoroljefilter av patronfiltertyp Kallstartsventil Dammtätt skyddsnät framför kylarpaket Luftfilter av torr typ med tömningsventil (med varning vid igentäppt luftfilter) Elektrisk tankningspump ECO/PWR-läge Snabbkoppling vid tömning av motorolja Glödning Fläktskydd Bränslekylare Bränslefilter, förfilter Bränslefilter, huvudfilter Högpresterande vattenavskiljare Ljudisolerat motorutrymme Partikelfilter Förrenare Kylare, oljekylare och laddluftkylare Kylarreservtank 50 A generator HYDRAULSYSTEM Auto power Iyft Ventilbord med inbyggd tryckbegränsare Extra uttag ledigt på ventilbord Fullflödesfilter Fullflödesfilter typ finfilter med indikator för igensättning Slangbrottsventil för bom Slangbrottsventil för sticka Servofilter Power boost (Starke man) Mjukstart/stopp ventil i servokretsen Styrfilter Sugfilter Svängdämpningsventil Variabel tryckbegränsare förredskap Redskapsläge Reglage för redskapshydraulik Allväders ljuddämpad förarhytt av stål AM/FM-radio Askkopp Automatstyrd luftkonditionering AUX-ingång CRES V hytt (konstruktion förstärkt med mittpelare) Dryckeshållare med kyla och värme Elektriskt dubbelsignalhorn Nödstopp motor Utrustad med förstärkta, tonade fönsterglas (grönfärgade) Nödhammare Golvmatta Fotstöd Vindrutespolare Förvaringslåda med kyla och värme Vindrutetorkare med intervallfunktion Belysning i tändningslås Laminerad välvd vindruta LED-belysning med dörrvakt OPG takskydd monterat enligt Nivå II (ISO10262) Säkerhetsgrind Regnskydd Bakre hylla Indragbart säkerhetsbälte Hytt enligt ROPS (ISO ) Radioantenn i gummi Stol: Luftdämpad stol med värmedyna Sätesjustering: ryggstöd, armstöd, höjd och vinkel, justering fram/bak Korta handledsstyrda spakar Solskydd (framruta) Solskydd (sidoruta) Takfönster med skjutbar gardin Övre och nedre framrutor och rutor på vänster sida kan öppnas 2 högtalare 4 vätskefyllda elastiska hyttinfästningar 12 V strömuttag 24 V cigarettändare Summer: Överhettning, motoroljetryck, överbelastning Larm: överhettning, motor-varning, motoroljetryck, generator, minsta bränslenivå, igensättning av hydraulfilter, igensättning av luftfilter, arbetsläge, överbelastning etc Driftinformation för arbetsredskap Mätarvisning: Hastighetsmätare, varvräknare, trippmätare, vattentemperatur, arbetstimmar, klocka Övrig visning: arbetsläge, auto-tomgång, glödning, backkamera, arbetsförhållanden, etc Val mellan 32 språk LAMPOR Extra lampor framtill på hyttens tak Extra lampor baktill på hyttens tak Extraljus på bommen med skydd Bromsljus Positionsljus Varningsblinkers Nummerskyltsbelysning Rotella Blinkers Arbetslampor 2 strålkastare ÖVERDEL Elektrisk tankningspump med överfyllnadsskydd och filter Bränslenivågivare Tyngre motvikt Nivåmätare hydraulolja Backkamera Backspegel (höger och vänster sida) Sidovykamera Svängbroms Skyddsplåt kg motvikt 93 Ah batterier Fäste för gripskopa Främre blad + bakre stödben Främre stödben + bakre blad Främre stödben + bakre stödben Parkeringsbroms Bakre blad Bakre stödben Verktygslåda höger, undervagn Verktygslåda vänster, undervagn Däck med traktormönstring ( PR) Distansring, dubbelhjul 4 förankringsöglor GRÄVAGGREGAT Gjuten skoplänk A Centralt smörjsystem Tätningar mot smuts på alla skopbultar Flänsbult HN-bussning Förstärkt länk B Tryckplatta av armerat konstharts WC (wolfram-karbid) termisk ytbehandling Svetsad skoplänk A med svetsad krok REDSKAP Dubbelpumpsflöde för redskap Rördragning sekundär slänthydraulik Primär slänthydraulik Kugghjulspump för sekundär slänthyd. (30 l/min) Rördragning primär slänthydraulik Rördragning för gripskopa HSB-delar for hydraulhammare och sax Servoackumulator PTO-ventil ÖVRIGT Global e-service Låsbart tanklock Låsbara maskinluckor Inbyggd informationsterminal Halkskydd och ledstänger Verktygssats Stöldskyddssystem* Körriktningsmarkering på chassiramen Standard- och extrautrustningen kan variera beroende på land. Vänligen kontakta din Hitachi-återförsäljare för ytterligare information. * Hitachi Construction Machinery kan inte hållas ansvarigt för stöld. Respektive system minimerar bara risken för stöld. 25

26 26 MEMO

27 MEMO 27
