ZAXIS-5-serien kompaktversion

Transkript

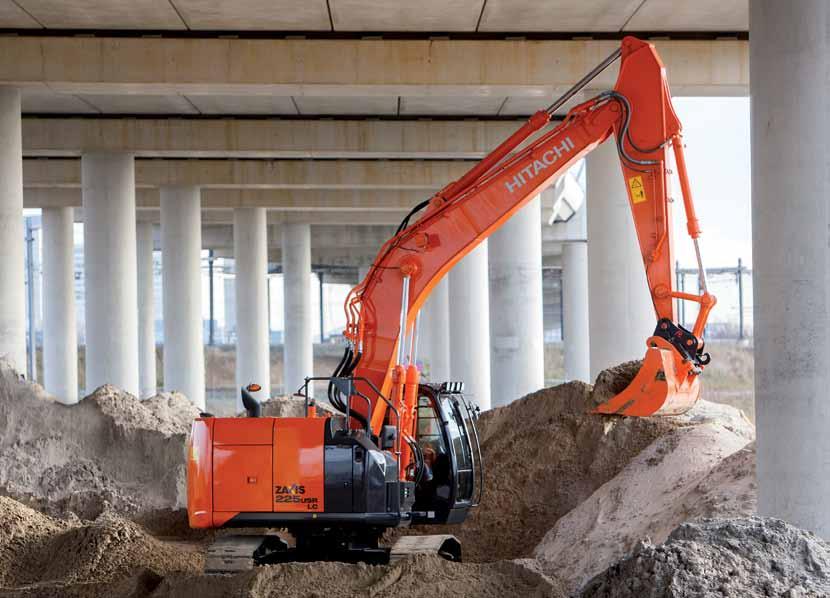

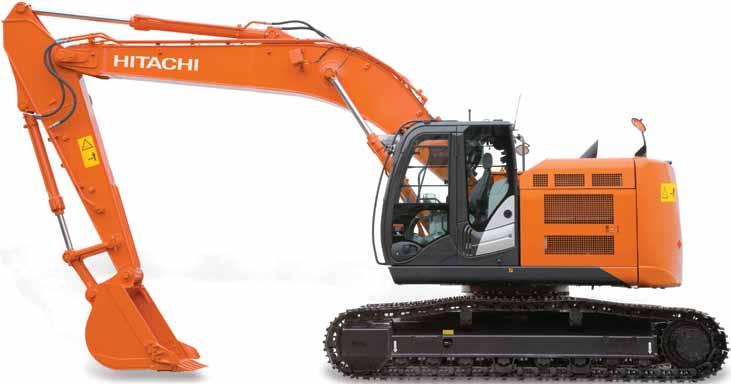

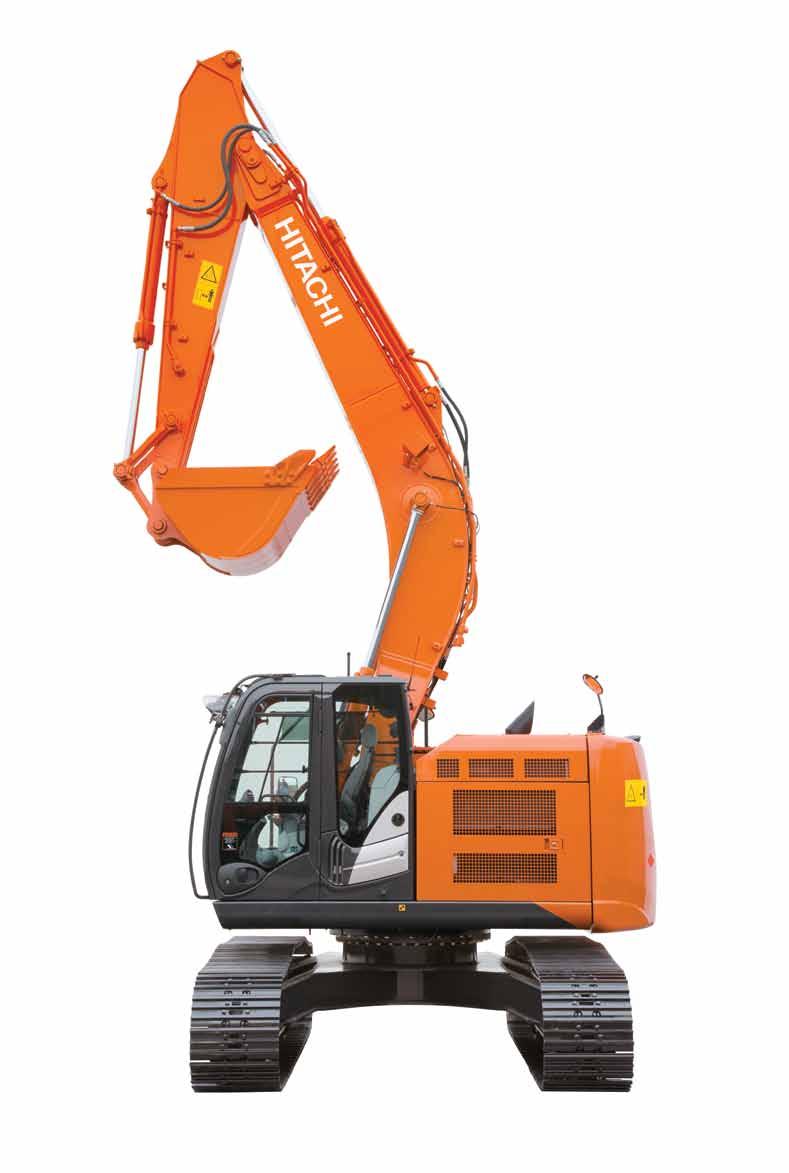

1 ZAXIS-5-serien kompaktversion HYDRAULISK GRÄVMASKIN Modellkod : ZX225USRLC-5B Nominell motoreffekt : 122 kw (164 HP) Arbetsvikt: ZX225USRLC-5B : kg Djupskopa ISO Rågad : 0,51-1,20 m³

2 ZX225USR-5 Översikt INNEHÅLL 4-5 Prestanda Förbättrad effekt, moment och hastighet ger maximal prestanda på alla Hitachi-maskiner. 6-7 Produktivitet Nya ZAXIS har en högre effektivitet samtidigt som påverkan på miljön är mindre. 8-9 Komfort Hytten på nya ZAXIS ger en säkrare och bekvämare arbetsplats. Lägre bränslekostnader TRIAS hydraulsystem når bättre resultat med bättre bränsleförbrukning än tidigare ZAXIS-modell. Bättre livslängd De förstärkta fästena i bommens ände och bomstativ är utrustade med bussningar för att klara tuffa arbetsvillkor Livslängd Hitachi är kända för att tillverka maskiner med hög kvalitet som kan mäta de krav som ställs på de mest krävande jobben Underhåll Lätt tillgängliga funktioner för rengöring och rutinunderhåll maximerar tillgängligheten på ZAXIS 225USR. Snabbare rörelse Det nya hydraulsystemet med smarta lösningar som t.ex. återcirkulering och boost-funktion ger snabbare och mer följsamma rörelser Hitachi Support Chain Ett stort utbud av eftermarknadsservice och supportalternativ finns för alla våra kunder Specifikationer Mer mångsidig Hydraulsystemet är anpassat för dubbel slänthydraulik vilket underlättar användning av avancerade redskap. 2

3 Konstruktionen av nya Hitachi ZAXIS 225USR medelstora grävmaskin är inspirerad av ett mål att förstärka vår vision. Den har fem starka egenskaper: prestanda, produktivitet, komfort, hållbarhet och tillförlitlighet. Vi vet att våra kunder kräver effektiva maskiner med hög kvalitet som kan arbeta effektivt även i krävande förhållanden. Vi är också medvetna om att maskinförare behöver en säkrare och mer användarvänlig arbetsmiljö, och en maskin som kan svara på deras krav på hastighet och precision. Och för att uppnå tillfredsställande mål, i tid, inom budget och med hög standard har vi siktat in oss på att maximera tillgängligheten på nya ZAXIS 225USR med ett underhåll som är enkelt att utföra och med Hitachi Support Chain eftermarknadsprogram mm mm Bättre benutrymme Förarstol och manöverkonsol kan flyttas tillbaka mer på nya ZAXIS, vilket ger en bekvämare arbetsmiljö för föraren. Den högra delen på manöverkonsolen har ändrats för att ge en bättre ergonomi. 890 mm vs ZX210-5 Utmärkt komfort Den luftfjädrade förarstolen med sätesvärme är perfekt i kallt klimat och absorberar effektivt vibrationer, vilket skapar en bättre arbetsmiljö med mindre belastning på föraren. Snäv svängradie med kort bakdel ZAXIS nya kompaktversion är idealisk vid arbete på trånga platser, tättbebyggda områden, vägarbeten, skogsbruk och rivning - överallt där arbetsytan är begränsad. Lättillgänglig information Den stora monitorn är lätt att se på både i starkt solljus och i mörker och visar tekniska uppgifter. Snabb och enkel service Maskinen är konstruerad med flera smarta funktioner som underlättar service och daglig tillsyn. Vilket ger mindre stillestånd och bättre resultat. 3

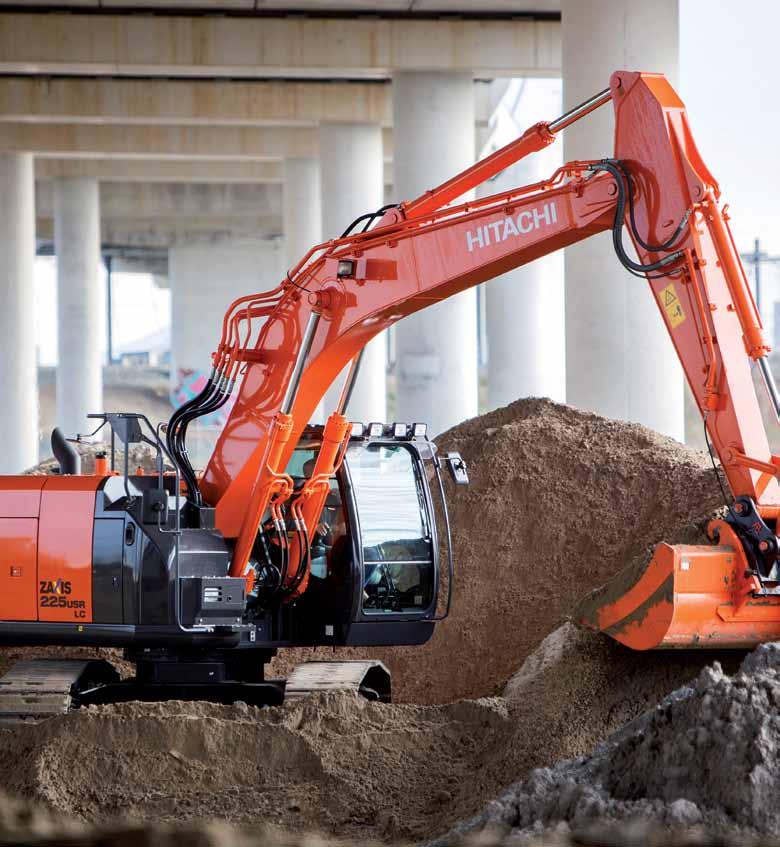

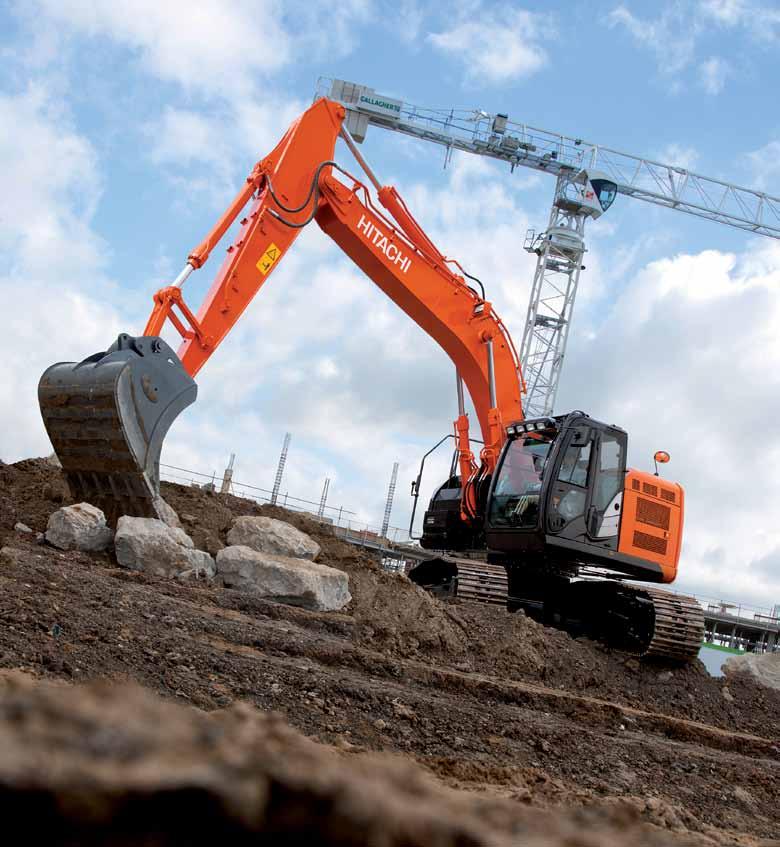

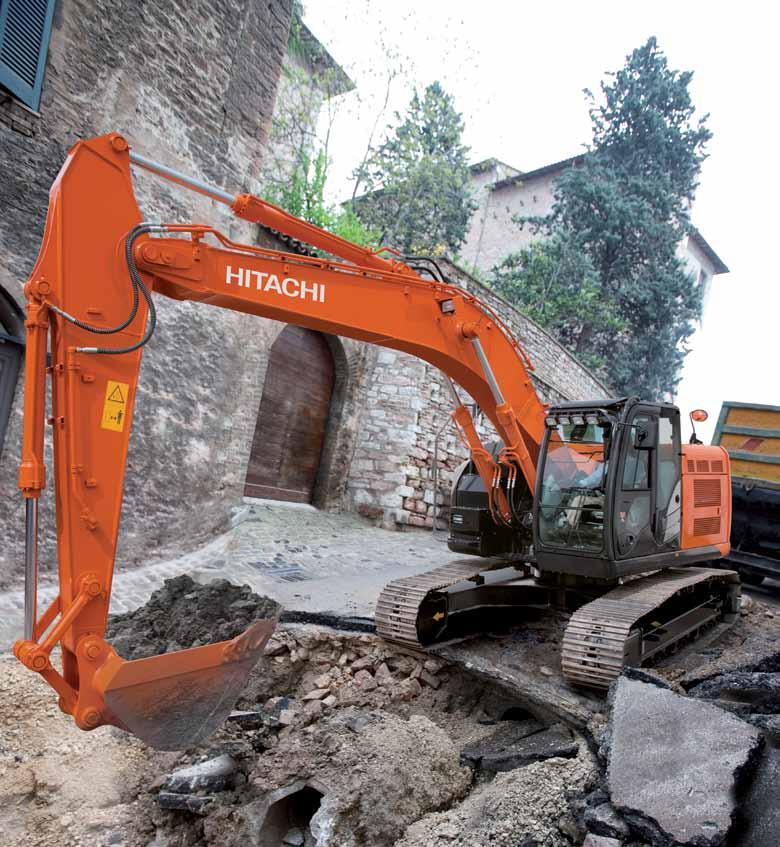

4 ZX225USR-5 PRESTANDA Nya ZAXIS 225USR är snabb och bränslesnål, konstruerad för att uppnå högsta prestanda på en mängd olika arbetsplatser. Den korta bakdelen med snäv svängradie ökar dess lämplighet för schaktning och anläggningsarbeten på trånga platser, speciellt i tättbebyggda områden, eller vid vägarbete, skogsbruk och rivning. Den manövreras smidigt och precist, och kommer att öka produktiviteten med minskade driftskostnader - som alla nya ZAXIS-modeller. 4

5 Förbättrad effekt och hastighet sätter en ny standard på arbetsplatsen Lägre bränslekostnader Allt handlar om att vinna offerter och mäta produktionsmål, det är helt avgörande för framgången hos ditt företag. Valet av entreprenadmaskin är av stor betydelse och din framgång bestäms av dess tillgänglighet och produktion. Det är här som det nya hydraulsystemet TRIAS kommer till sin rätt. Den senaste och mest avancerade tekniken inom hydraulik och elektronik är avgörande i vår utveckling för att uppnå en betydande sänkning av bränslekostnader med den nya lågemissionsmotorn. Vi är stolta över att TRIAS hydraulsysteme gör det möjligt att förbruka 17 % mindre bränsle i PWR-läge än det tidigare ZAXIS P-läget samtidigt som den höga produktiviteten upprätthålls*. Dessutom är en reduktion på 25 % på bränsleförbrukningen möjlig i ECO-läge*. Det innebär att du som kund har möjlighet att påverka din driftsekonomi utifrån kraven på arbetsplatsen. Ett ökat användningsområde Kompaktare än konventionella modeller gör ZAXIS 225USR lämplig för arbete på en mängd olika arbetsplatser, särskilt där utrymmet är begränsat, exempelvis i stadsbyggnads- och vägprojekt samt inom skogsbruk och rivning. Den ökar arbetseffektiviteten i trånga utrymmen tack vare att maskinens utstick är väldigt begränsat både fram och bak. En lastbil kan exempelvis placeras närmare banden, vilket underlättar lastning. Högre prestandanivå En smidig, snabb och exakt maskin är varje maskinförares dröm och det är precis vad ZAXIS 225USR erbjuder. Våra senaste innovationer har utvecklats speciellt för den nya generationen av Hitachis medelstora grävmaskiner. Hydraulsystemets boost-funktion tillsammans med övriga funktioner hjälper till att öka hastigheten på sticka-in då belastningen är låg. Vår välbeprövade power-boostfunktion har förbättrats med 10 %* för att leverera en förbättrad grävprestanda och lyftkraft. Den mångsidighet som ZAXIS 225USR kan erbjuda erbjuda innebär bland annat att upp till 11 arbetsredskap kan förprogrammeras i monitorn så att maskinen alltid har rätt förutsättningar till varje situation. Dessutom erbjuder TRIAS möjlighet till dubbel redskapshydraulik för avancerade redskap, tack vare att hydraulsystemet är förberetts med dubbla ventilspolar för slänthydraulik. * Baserat på typiska arbetsmönster som inhämtats via Global e-service Viktiga funktioner 17 % reduktion i bränsleförbrukning (PWR-läge vs ZX-3 P-läge)* 25 % reduktion i bränsleförbrukning (ECO-läge vs ZX-3 P-läge)* Nytt TRIAS hydraulsystem högre produktivitet och lägre bränsleförbrukning Anpassad för arbetsredskap Power-boost Dubbel redskapshydraulik Snäv svängradie med kort bakdel 5

6 ZX225USR-5 PRODUKTIVITET Nya ZAXIS 225USR levererar samma höga produktivitet som du förväntar dig från alla entreprenadmaskiner från Hitachi. Den har utformats för att maximera produktiviteten på alla byggarbetsplatser, och därmed bidra till lönsamheten i din verksamhet. Den kommer också att bidra till en renare, tystare arbetsplats tack vare hållbara funktioner som har skapats för att minska miljöpåverkan. 6

7 God balans mellan kraftfull och uthållig effektivitet Miljövänlig effektivitet Vi är hängivna till den ständiga utvecklingen av Hitachis produkter, framför allt för användning i tätorter. Nya ZAXIS 225USR är ett tydligt tecken på vårt åtagande att minimera miljöpåverkan från entreprenadmaskiner i enlighet med EUs emissionskrav Steg IIIB. ZAXIS 225USR har utrustats med ett partikelfilter för att fånga in föroreningar i avgaserna som automatiskt bränns av tack vare en oxidation i katalysatorn och styrning av avgastemperaturen. En turboladdare med variabel geometri och kyld EGR (avgasåtercirkulation) med hög volym bidrar också till att minska kväveoxidnivåerna. För att ytterligare minska utsläppen har ZAXIS 225USR utrustats med automatisk motoravstängning, vilket ger många fördelar som sänk bränsleförbrukning, bättre livslängd på partikelfiltret, sänkt bullernivå osv. Kraftfull effektivitet Vi satsar också på att hitta rätt balans mellan människor, planeten och ekonomisk vinst. Utifrån det har vi utvärderat den totala ägandekostnaden för nya ZAXIS 225USR, för att säkerställa att din nya maskin bidrar till lönsamheten i ditt företag. Den nya generationens kraftfulla steg IIIB-kompatibla motor i ZAXIS 225USR ger högre produktivitet, med större bränsleeffektivitet och är utrustad med förstklassiga komponenter. TRIAS hydraulsystem har också utvecklats för att nå högre avkastning med lägre bränsleförbrukning än föregående ZAXIS modeller. Hitachi grävmaskiner är kända för sin kraftfulla och tillförlitliga prestanda, speciellt när det finns dagliga mål och knappa tidsfrister att möta på hårt trafikerade arbetsplatser. Det nya sortimentet av ZAXIS-modeller har konstruerats för ökad produktivitet utan att belasta miljön genom hållbara åtgärder. Dessutom är alla plastdelar lämpliga för materialåtervinning och är tydligt markerade för enkel hantering. Viktiga funktioner Kraftfull och uthållig Motor enligt Steg IIIB Partikelfilter som samlar in partiklar En turboladdare med variabel geometri Kylt EGR-system med hög volym TRIAS hydraulsystem bränsleeffektivt och med högre produktivitet Miljövänlig design Automatisk motoravstängning bränslebesparande och koldioxidreducerande 7

8 ZX225USR-5 KOMFORT Hytten i nya ZAXIS 225USR erbjuder en bekväm miljö, utformad för att göra din arbetsdag mer avslappnad och trevlig. Konstruerad av Hitachis ingenjörer med ovärderlig feedback från ägare och operatörer runt om i världen, innehåller den en rad användarvänliga funktioner, erbjuder runtomsikt och ger mer utrymme än sin föregångare. Slutresultatet är en hytt som får långa skift att bara rusa förbi. 8

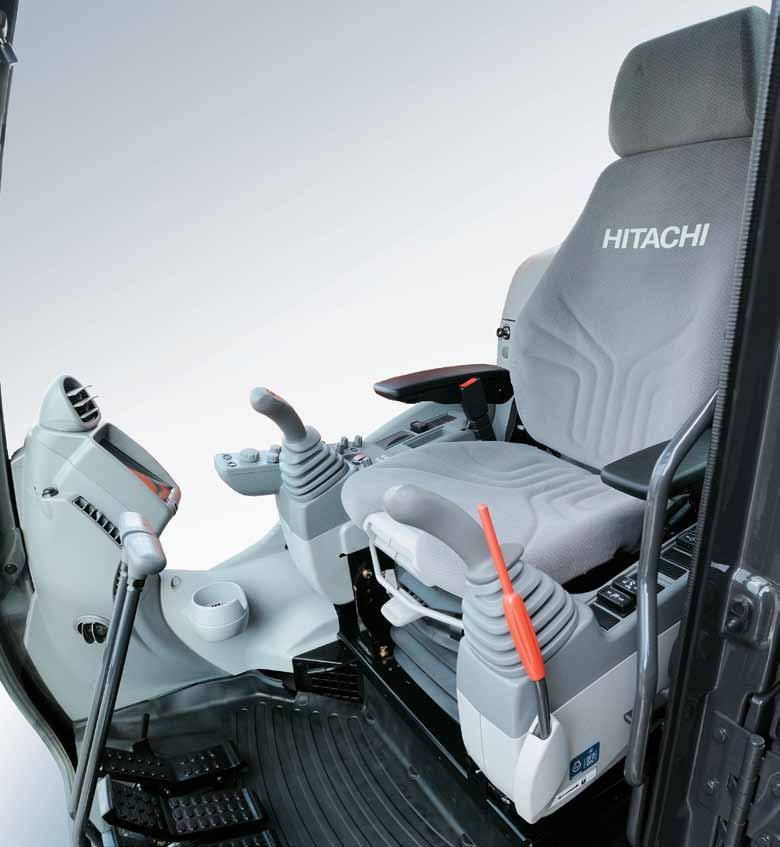

9 Inifrån och ut, nya ZAXIS ligger främst Förarkomfort Efter ett långt skift på ett vägbygge eller i stenbrottet behöver du känna dig redo att njuta av resten av din dag. Hitachi har tagit ledningen i förarkomfort med nya ZAXIS 225USR, så att du kan göra just det. Den fullt justerbara luftfjädrade förarstolen har ett nytt underrede med minskat spel och större inställningsmöjligheter än tidigare. Benutrymmet har ökats genom att monitorn har fått ny form. Den trycksatta hytten håller damm och partiklar ute. Sikt runt om Hektiska byggarbetsplatser kräver full uppmärksamhet för att undvika onödiga skador och olyckor. Den förbättrade sikten speciellt ner till höger på nya ZAXIS sparar tid (och pengar) genom att du kan arbeta i ett högt tempo utan att riskera säkerheten för dig eller dina kollegor. Hyttens nya konstruktion med ny monitor och ny större dörr förbättrar sikten, skapar mer utrymme och underlättar in- och urstigning. Den nya backkameran som är ständigt synlig i monitorn har ett bredare siktfält än tidigare och minskar risken för olyckor. Användarvänlig funktionalitet Hitachi har gjort stora investeringar på avancerad teknik med nya ZAXIS. Makten är fortfarande fast vid dina fingertoppar tack vare monitorns funktionalitet och övriga nya ergonomiska reglage. Den nya monitorn på sju tum är lätt att få överblick i. Den tillhandahåller en lång rad nyttig teknisk information, inklusive tydlig information om maskinstatus, service och driftsinformation. Monitorn och reglage är grupperade så att de är lättåtkomliga på höger sida. Njut av ditt arbete Tiden flyger när du har det trevligt, men vi inser också att en glad förare är en mer produktiv förare. Det är därför som vi har förnyat vårt fokus på att tillhandahålla en avkopplande och njutningsbar arbetsmiljö i hytten. AM/FM-stereoradion styrs nu lättåtkomligt från monitorn. En AUX-ingång finns även för ljudsystemet, så att du kan arbeta effektivt och behagligt medan du lyssnar på din favoritmusik från enheter som t.ex. MP3-spelare eller smartphone. Viktiga funktioner ROPS trycksatt hytt med höga specifikationer Förbättrad sikt Ny monitor Lättillgänglig information i realtid Gott om benutrymme Ergonomiskt utformad kontrollpanel AUX-ingång och förvaring för en mediaspelare 9

10 ZX225USR-5 LIVSLÄNGD Hitachi är känt för sin tillverkning av entreprenadmaskiner med hög kvalitet som arbetar i de mest krävande miljöer och under de hårdaste av arbetsförhållanden. Under mer än fyra decennier har vårt anseende vuxit i samma takt som vår branschledande kompetens byggts på. Nya ZAXIS upprätthåller detta anseende, med avancerad teknik och förbättrad hållbarhet, vilket gör ZAXIS till den ultimata maskinen för kunder över hela världen. 10

11 Byggt för att klara krävande arbetsmiljöer Hållbara delar Nya ZAXIS 225USR har konstruerats för att arbeta under de mest utmanande arbetsförhållanden. Tuffa arbetsplatser kräver tillförlitliga maskiner, vilket ger ökade krav på tillgänglighet och produktivitet. Med Hitachi kan du som kund känna dig trygg med våra erkänt driftsäkra och produktiva produkter med låg ägandekostnad. Den förstärkta bommen och dess infästning på nya ZAXIS 225USR är bra exempel. Fästpunkterna för bommens ändar har utrustats med bussningar för att få en bättre livslängd så att slitage från tuffa miljöer under lång tid. En högpresterande vattenseparator av filtertyp ingår som standard. Den samlar upp fukten i bränslet även om dess fuktinnehåll är stort. Förstärkt underrede Främre ledhjul och bandspännare har förstärkts på ZAXIS 225USR för längre hållbarhet. Ny design förhindrar lera och jord från att fastna kring bandspännaren och underlättar därför rengöring och service betydligt. Tillförlitlighet har ytterligare förbättrats med förstärkningar av kryssramen samt bandramarna, infästningen till drivmotorerna har också förstärkts. Hytt enligt ROPS Den trycksatta ROPS-hytten enligt CRES V (Center pillar reinforced structure) förhindrar inträngning av damm och skyddar föraren från potentiella risker på arbetsplatsen. Hytten enligt rops (Roll-over Protective Structure) är konstruerad för att skydda föraren i den händelse maskinen välter eller rullar. Viktiga funktioner Bevisad Hitachi-kvalitet Mer är 40 års kunskap Förstärkt grävaggregat Förstärkt underrede 11

12 ZX225USR-5 UNDERHÅLL Hitachi har utvecklat sin nya serie av ZAXIS grävmaskiner för enkel åtkomst av rutinmässigt underhåll och service. Detta innebär att regelbundna kontroller kan genomföras snabbt och enkelt, så att du får mer tid åt arbetsuppgiften och hålla kostsamma driftstopp till ett minimum. I slutändan vill vi att våra maskiner ska ha en hög nivå av tillgänglighet och ge dig ännu mer förtroende i din investering. 12

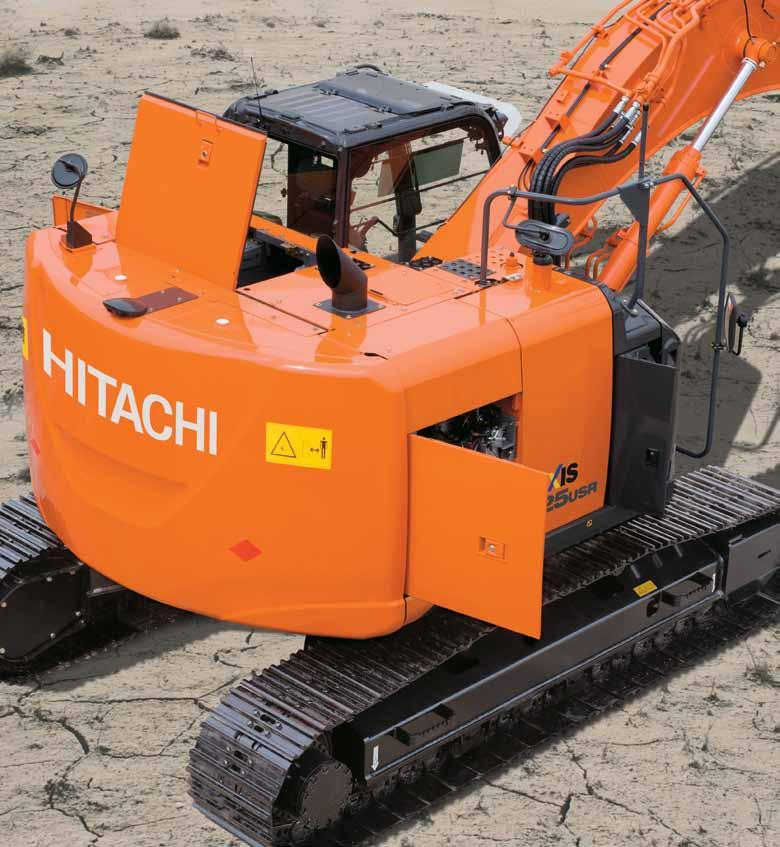

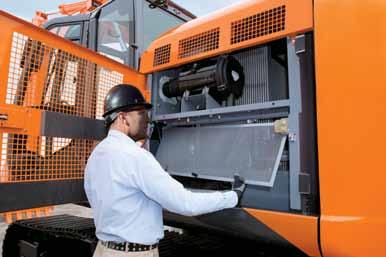

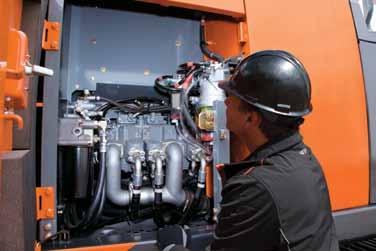

13 Arbeta längre tack vare användarvänliga åtkomliga funktioner Lättåtkomligt Vi har gjort livet enklare för dig genom att införa en rad praktiska lösningar i nya ZAXIS. Våra ingenjörer har bedömt dina önskemål och integrerat ett antal tidsbesparande faktorer för rutinmässigt underhåll. Med hjälp av tekniken i den monitorn kan du kontrollera motoroljenivån utan att lämna hytten, du kan även få varningar om filter täpps till och behöver bytas. Dessutom finns en elektronisk servicefunktion som räknar ner tiden till nästkommande service och meddelar dig som förare om vad som ska servas, i god tid, för att förbygga onödiga stillestånd. Från marknivå är det enkelt attbyta bränslefilter, motoroljefilter, luftfilter samt dränera dieseltanken. Övrigt arbete görs säkert med hjälp av halkfria steg och enkel åtkomst via den övre delen av maskinen. Enkelt underhåll Vi är övertygade om att enkelt rutinmässigt underhåll förbättrar produktiviteten och tillgängligheten för din maskin. Det är därför vi har designat ZAXIS 225USR med en rad bekväma och snabba lösningar, så att du kan njuta av långa, problemfria dagar på arbetsplatsen. Allt från tankningspump med inbyggt filter som förhindrar kontaminering av dieseltanken, skulle rengöring behövas är det numera möjligt via ett lock i botten på tanken, till skyddsnät för kylarpaketet. Framdragen dräneringskran och vattenavskiljare med varningsfunktion. Till motoroljenivå kontroll från förarhytt och inbyggtt serviceschema. Alla är enkla men väldigt effektiva lösningar som gör ditt jobb lättare och smidigare. Via Global e-service kan dessutom både kund och återförsäljare följa maskinens driftstatus dagligen samt få meddelande från maskinen vid behov av service eller felsökning, direkt via epost. Viktiga funktioner Global e-service övervakar partikelfiltret Dagliga kontroller från marknivå Motoroljenivåkontroll från förarplats Snabb och enkel servicetillgång 13

14 ZX225USR-5 SUPPORT CHAIN Så snart som du blir en Hitachi-kund kan du lita på förstklassig service från din auktoriserade återförsäljare. Hitachi ger omfattande stöd till var och en av återförsäljarna inom det europeiska nätverket, så att de kan säkerställa att din ZAXIS 225USR fortsätter att uppfylla dina behov och överträffa förväntningarna. För att ytterligare skydda din investering i Hitachi, har vi infört Hitachi Support Chain eftermarknadsprogram. Detta ger dig flexibiliteten att skapa en skräddarsydd serviceplan från följande nyckelområden, länkar i kedjan av tillgänglig service från Hitachi via din lokala återförsäljare. 14

15 Ett flexibelt eftermarknadsprogram skapat för att skydda din investering Global e-service Nya ZAXIS är utrustad med ett GPRS kommunikationssystem*. Detta system sänder driftstatus och annanmaskindata till en huvudserver hos Hitachi. Via Internet kan du ansluta till Global e-service databas där du har fjärrtillgång till all denna data. Allt du behöver är en Internetanslutning och inloggningsuppgifter till Global e-service. Global e-service ger dig och din återförsäljare möjlighet att dela den här informationen och hjälper dig att fjärrstyra din maskinpark. Online möjligheten hjälper även din återförsäljare att aktivt ge dig råd om förebyggande underhåll och tillhörande specialerbjudanden. Den senaste informationen om din maskin finns tillgänglig dygnet runt alla dagar i veckan och omfattar operativa uppgifter, såsom antalet arbetstimmar, bränsleförbrukning, arbetssätt och plats. Detta hjälper dig att sänka driftskostnaderna, planera jobb effektivt och hålla dig uppdaterad med maskinunderhåll - för att säkerställa optimal prestanda och minimal stilleståndstid. Teknisk support Hitachi supportavdelning är professionella och välutbildade med global kunskap om Hitachi Construction Machinery, de kombinerar expertis och kunskap tillsammans med din återförsäljare och skapar maskiner anpassade efter dina behov. Hitachi har ett aktivt förhållningssätt till kundservice genom att kontinuerligt utbilda våra återförsäljare, därmed finns alltid all tillgänglig kunskap till hands hos din återförsäljare i Sverige, Delvator AB. Utökad garanti och servicekontrakt Varje nya Hitachi-modell täcks till fullo av tillverkarens garanti. Men din maskin kan kräva extra omfattning på grund av svåra arbetsförhållanden eller för att minimera reparationskostnaden på utrustning. För att möta dessa krav, erbjuder våra återförsäljare möjlighet till ett unikt utökad garanti-program (HELP - Hitachi Extended Life Program) och heltäckande serviceavtal - det mest effektiva sättet att optimera prestandan hos att din nya ZAXIS. Delar och fabriksrenoverade komponenter Hitachi erbjuder olika vägar för delar och komponenter för att passa ditt specifika behov. Förutom vårt sortiment av originaldelar, finns det andra alternativ tillgängliga: Om dina maskiner har varit i drift i flera år, kan Hitachi erbjuda en serie andrahandsoriginaldelar som ett prisvärt lösning. För extra krävande drift eller klimat erbjuder Hitachi en serie delar med extra prestanda. När du är ute efter en ekonomisk lösning för preventivt byte, är renoverade komponenter det bästa alternativet. Oavsett vilket val du gör, kan du vara säker på den välkända Hitachi kvaliteten och garantin ger dig lugn i sinnet. Din Hitachi-återförsäljare kan lämna mer information om var och en av ovanstående alternativ. * GPRS-kommunikation är standard för nya ZAXIS, med tillgängligheten beror på de licensregler som gäller i landet. Kontakta din Hitachi-återförsäljare för mer information eller för att ansöka om ett konto på Global e-service. Viktiga funktioner Kontrollera hela din maskinpark från kontoret dygnet runt, alla dagar i veckan Hämta uppgifter om bränsleförbrukningen på distans Kontrollera var maskiner befinner sig och var de befunnit sig Se servicestatus och komponenter som behöver bytas på var och en av maskinerna Få e-post om maskinproblem, oväntade förflyttningar och annat 15

16 SPECIFIKATIONER MOTOR Modell... Isuzu AM-4HK1X Typ... Vattenkyld fyrtaktsmotor, direktinsprutad Insug... Turboladdare med variabel geometri, laddluftkylare, kyld EGR Efterbehandling... Partikelfilter Antal cylindrar... 4 Nominell effekt ISO 9249, netto kw (164 HP) vid min -1 (varv/min) EEC 80/1269, netto kw (164 HP) vid min -1 (varv/min) SAE J1349, netto kw (164 HP) vid min -1 (varv/min) Maximalt vridmoment Nm (66,5 kpm) vid min -1 (varv/min) Cylindervolym... 5,190 L Cylinderdiameter och slaglängd mm x 125 mm Batterier... 2 x 12 V / 126 Ah HYDRAULSYSTEM Hydraulpumpar Huvudpumpar... 3 variabla axialkolvpumpar Maximalt oljeflöde... 2 X 212 L/min 1 x 189 L/min Servopump... 1 kugghjulspump Maximalt oljeflöde... 33,6 L/min Hydraulmotorer Transport... Svängning... 2 variabla axialkolvmotorer 1 axialkolvmotor Tryckbegränsningsventiler Manöverkrets... 34,3 MPa (350 kp/cm ² ) Svängkrets... 32,4 MPa (330 kp/cm ² ) Transportkrets... 35,5 MPa (362 kp/cm ² ) Servokrets... 3,9 MPa (40 kp/cm ² ) Power boost... 38,0 MPa (388 kp/cm ² ) ÖVERDEL Runtomsvängande överdel Ram med D-sektion starkare mot deformering. Svängenhet Axialkolvmotor med planetväxellåda i oljebad. Svängkransen är enkelrads. Svängskivbromsen ansätts av fjäderkraft och lossas hydrauliskt. Svänghastighet... 11,8 min -1 (varv/min) Svängmoment knm (6 940 kpm) Förarhytt Oberoende rymlig förarhytt, mm bred och mm hög, uppfyller ISO*-normer. * International Organization for Standardization UNDERREDE Band Värmebehandlade länkbultar med dammtätning. Hydrauliska (fett) bandjusterare med stötdämpande rekylfjäder. Antal rullar och band på varje sida Överrullar... 2 Underrullar... 8 Bandplattor Urspårningsskydd... 1 Drivenhet Varje band drivs av en axialkolvmotor med två hastigheter. Parkeringsbromsen ansätts av fjäderkraft och lossas hydrauliskt. Växelsystem: Hög-Låg. Körhastigheter... Hög 0 till 5,5 km/h Låg 0 till 3,4 km/h Maximal dragkraft kn ( kp) Hydraulcylindrar Kvantitet Cylinderdiameter Kolvstångsdiameter Stigningsförmåga % (35 grader) kontinuerligt Bom mm 85 mm Sticka mm 95 mm Skopa mm 80 mm LJUDNIVÅ Ljudnivå i hytt enligt ISO LpA 71 db(a) Extern ljudnivå enligt ISO 6395 och EU-direktiv 2000/14/EC...LwA 101 db(a) VOLYMUPPGIFTER Bränsletank ,0 L Motorns kylarvätska... 25,0 L Motorolja... 23,0 L Svängenhet... 6,2 L Navreduktion (varje sida)... 6,8 L Hydraulsystem ,0 L Hydrauloljetank ,0 L 16

17 VIKTER OCH MARKTRYCK Arbetsvikt och Marktryck Bomtyp ZAXIS 225USRLC Monobom Bandtyp Bandbredd Sticklängd kg kpa (kp/cm²) Trekams bandplatta 600 mm 700 mm 800 mm 900 mm 2,42 m (0,50) 2,91 m (0,50) 2,42 m (0,44) 2,91 m (0,44) 2,42 m (0,39) 2,91 m (0,39) 2,42 m (0,35) 2,91 m (0,35) Inklusive 0,80 m ³ (ISO rågad), skopvikt (660 kg) och motvikt (6 300 kg). Basmaskinvikt och totalvikt Exklusive djupgrävningsaggregat, bränsle, hydraulolja och kylvätska m.m. Inklusive motvikt. ZAXIS 225USRLC Bandbredd Vikt Total bredd 600 mm kg mm 700 mm kg mm 800 mm kg mm 900 mm kg mm Komponentvikt Vikt Motvikt kg Monobom (med stickcylinder och bomcylinder) kg 2,42 m sticka (med skopcylinder) 840 kg 2,91 m sticka (med skopcylinder) 920 kg 0,80 m³ skopa 660 kg SKOPA OCH STICKANS GRÄVKRAFT ZAXIS 225USRLC Sticklängd 2,42 m 2,91 m Skopans brytkraft* ISO 158 kn ( kp) Skopans brytkraft* SAE: PCSA 141 kn ( kp) Stickans rivkraft* ISO 140 kn ( kp) 114 kn ( kp) Stickans rivkraft* SAE: PCSA 133 kn ( kp) 110 kn ( kp) * Vid Power boost 17

18 SPECIFIKATIONER ARBETSOMRÅDE MONOBOM meter E C D D' Marknivå A' B B' F A 2,5 m meter Enhet: mm ZAXIS 225USRLC Monobom Sticklängd 2,42 m 2,91 m A Max. räckvidd A Max. räckvidd (i marknivå) B Max. grävdjup B' Max. grävdjup (2,5 m nivå) C Max. grävhöjd D Max. tömningshöjd D Min. tömningshöjd E Min. svängradie F Max. vertikalt grävdjup Exklusive bandplattans kam 18

19 MÅTT MONOBOM M K E D/D' F' F C L G I N H A J B Enhet: mm ZAXIS 225USRLC A Avstånd mellan driv- och ledarhjul B Underredets längd * C Frigångshöjd under motvikt 990 D Bakre svängradie D Bakre längd E Överdelens totalbredd F Förarhyttens totalhöjd F' Överdelens totalhöjd * G Min. markfrigång 450 H Spårvidd I G 600 Bandplattans bredd J Underredets bredd K Total bredd L Bandhöjd med trekams bandplattor 920 MONOBOM M Total längd Med 2,42 m sticka Med 2,91 m sticka * N Bommens totalhöjd Med 2,42 m sticka Med 2,91 m sticka * Exklusive bandplattans kam G: Trekams bandplatta 19

20 LYFTKAPACITET Obs: 1. Kapaciteten är baserad på ISO Lyftkapaciteten överskrider inte 75 % av tipplasten med maskinen på fast och jämn mark eller 87 % av full hydraullyftkapacitet. 3. Lastpunkten är centrum av skopans monteringsbult på stickan. 4. *Anger att lasten begränsas av hydraulkapaciteten m = Marknivå. A: Räckvidd B: Lastpunktshöjd C: Lyftkapacitet För lyftkapacitet, dra ifrån vikten på skopa och snabbfäste från lyftkapaciteter utan skopa. ZAXIS 225USRLC Längs larv Tvärs larv eller 360 grader Enhet: kg Villkor Bom 5.68 m Sticka 2,42 m Motvikt kg Band 600 mm Bom 5.68 m Sticka 2,91 m Motvikt kg Band 600 mm Lastpunktens 1,5 3,0 4,5 6,0 7,5 Räckvidd m Vid max. räckvidd höjd m meter 7,5 *5 930 *5 930 * ,89 6,0 *6 440 *6 440 * * ,06 4,5 * * ,74 3,0 * * ,09 1,5 * ,13 0 (Marknivå) ,88-1,5 *9 940 *9 940 * ,31-3,0 * * * * * ,31-4,5 *5 670 *5 670 *5 460 * ,61 7,5 *5 180 *5 180 * *4 270 * ,57 6,0 *5 710 *5 710 * * * ,62 4,5 *9 950 *9 950 *7 190 *7 190 * * * ,26 3,0 * * * ,58 1,5 * ,63 0 (Marknivå) *4 520 * ,39-1,5 *5 910 *5 910 *8 970 *8 970 * ,86-3,0 * * * * ,94-4,5 *9 760 *9 760 * * ,46 20

21 UTRUSTNING... Standardutrustning... Extrautrustning MOTOR FÖRARHYTT MONITOR UNDERREDE Dubbla luftfilter Tomgångsautomatik Automatisk motoravstängning Motoroljefilter av patronfiltertyp Bränsleförfilter Bränslets huvudfilter Skyddsnät kylarpaket Luftfilter av torr typ med tömningsventil (med varningsfunktion för igentäppt luftfilter) Elektrisk matningspump ECO/PWR-lägesstyrning Snabbkoppling motorolja Glödstift Reglage för slänthydraulik Allväders ljuddämpad förarhytt av stål AM/FM-radio Askkopp Automatstyrd luftkonditionering AUX-ingång CRES V hytt (konstruktion förstärkt med mittpelare) Dryckeshållare med kyla och värme Elektriskt dubbelsignalhorn Nödstopp motor Härdade, tonade fönsterglas (grönfärgade) Nödhammare Summer: överhettning: motoroljetryck, överbelastning Larm: överhettning, motor-varning, motoroljetryck, generator, minsta bränslenivå, igensättning av hydraulfilter, igensättning av luftfilter, arbetsläge, överbelastning etc Mätarvisning: vattentemperatur, arbetstimmar, bränsleförbrukning, klocka Övrig visning: arbetsläge, auto-tomgång, glödning, backkamera, redskapsläge, etc Val mellan 32 språk Påbultad drivkrans Förstärkta kedjelänkar med bulttätningar Drivmotorskydd Parkeringsbroms för körning Urspårningsskydd Övre och undre rullar 1 urspårningsskydd (på varje sida) och bandspännare 2 urspårningsskydd (på varje sida) och bandspännare 4 förankringsöglor 600 mm trekams bandplattor Verktygslåda Fläktskydd Bränslekylare Bränsleåtercirkulationsfilter Högpresterande vattenavskiljare med varningsfunktion Ljudisolerat motorutrymme Partikelfilter Förrenare Kylare, oljekylare och laddluftkylare Kylarreservtank 50 A generator HYDRAULSYSTEM Auto power lyft Ventilbord med inbyggd tryckbegränsare Fullflödesfilter Fullflödesfilter typ finfilter med varningsfunktion Slangbrottsventiler Sugfilter Power boost Insugsfilter Svängdämpningsventil Två extra uttag lediga på ventilbord Variabel tryckbegränsare för redskap Redskapsläge Konsol för brandsläckare Golvmatta Fotstöd Vindrutespolare Öppningsbara rutor Handskfack Förvaringslåda med kyla och värme Vindrutetorkare med intervallfunktion Belyst tändningslås Laminerad välvd vindruta Hyttbelysning med dörrvakt OPG frontskydd enligt Nivå II Nivå I (ISO10262) OPG takskydd monterat enligt Nivå II (ISO10262) Säkerhetsgrind Regnskydd Indragbart säkerhetsbälte Radioantenn i gummi Stol: Luftdämpad stol med värmedyna Sätesjustering: ryggstöd, armstöd, höjd och vinkel, justering fram/bak Korta handledsstyrda spakar Solskydd (främre ruta/sidoruta) Takfönster med skjutbar gardin 2 högtalare 4 vätskefyllda elastiska hyttinfästningar LAMPOR Extra lampor framtill på hyttens tak Extra lampor baktill på hyttens tak Extraljus på bommen med skydd Rotella 2 arbetslampor ÖVERDEL Elektrisk tankningspump med överfyllnadsskydd och filter Bränslenivågivare Nivåmätare hydraulolja Backkamera Backspegel (höger och vänster sida) Svängbroms Skyddsplåt Universalutrymme kg motvikt 2 x 126 Ah batterier GRÄVAGGREGAT Gjuten skoplänk A Centralt smörjsystem Tätningar mot smuts på alla skopbultar Flänsbult HN-bussning Tryckplatta av armerat konstharts WC (wolfram-karbid) termisk ytbehandling REDSKAP Primär slänthydraulik Extrapump (30 l/min) Rördragning primär slänthydraulik HSB-delar for hydraulhammare och sax Servoackumulator Svetsad skoplänk A med svetsad lyftkrok Tillbehör för väljare med två hastigheter Extra rördragning ÖVRIGT Låsbart tanklock Låsbara maskinluckor 12 V strömuttag Inbyggd informationsterminal 24 V cigarettändare Halkskydd och ledstänger Verktygssats standard Körriktningsmarkering på bandramen Stöldskyddssystem* Global e-service Standard- och extrautrustningen kan variera beroende på land. Vänligen kontakta din Hitachi-återförsäljare för ytterligare information. * Hitachi Construction Machinery kan inte hållas ansvarigt för stöld. Respektive system minimerar bara risken för stöld. 21

22 22 MEMO

23 23

24 Baserat på suverän teknisk kompetens har Hitachi Construction Machinery åtagit sig att tillhandahålla ledande lösningar och tjänster för att bidra som en pålitlig partner till verksamheter världen över. Hitachi Miljövision 2025 Hitachi-koncernen publicerade Environmental Vision 2025 för att begränsa de årliga koldioxidutsläppen. Koncernen har en global produktion för att reducera miljöpåverkan under hela livscykeln för alla produkter, och för att förverkliga ett varaktigt samhälle genom att angripa tre mål - att förebygga den globala uppvärmningen, återvinning av resurser och förbättring av ekosystem. Nya ZAXIS reducerar miljöpåverkan Hitachi skapar en grön väg för att minimera koldioxidutsläpp för att förhindra global uppvärmning enligt LCA*. Den nya ZAXIS är utrustad med en mängd tekniska funktioner, inklusive nya ECO-mode, och Isochronous Control. Hitachi har under lång tid varit inriktade på återvinning av komponenter som aluminiumdelar i kylare och oljekylare. Plastdetaljer är märkta för återvinning *Livscykelanalys ISO Innan maskinen, inklusive satellitkommunikationssystemet, används i ett annat land än utrustningen är ämnad för, kan det vara nödvändigt att utföra ändringar på den så att den överensstämmer med lokala föreskrifter (inklusive säkerhetsföreskrifter), lagar och förordningar i landet. Denna maskin bör inte exporteras eller användas i annat land än den är avsedd för innan överensstämmelsekontroll är utförd. Kontakta din Hitachi-återförsäljare om du har frågor om denna överensstämmelse. Bilder och foton visar standardmodeller och kan ibland inkludera extrautrustning, kundinstallerade och modifierade delar, tillbehör och all standardutrustning med vissa skillnader i färg och funktioner. Se till att ha läst och förstått förarhandboken före bruk för korrekt användning. Hitachi Construction Machinery KS-SV224EUP Tryckt i Europa
