HYDRAULISK GRÄVMASKIN

Transkript

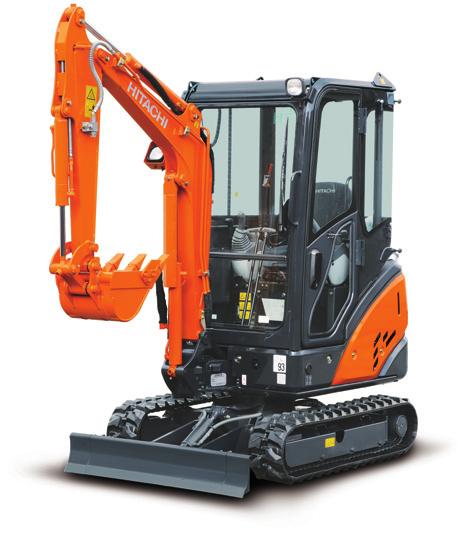

1 ZAXIS-3-serien HYDRAULISK GRÄVMASKIN Modell: ZX16-3 / ZX18-3 Nominell motoreffekt: 10,7 kw (14,3 HP) Arbetsvikt: kg / kg Djupskopa: 0,044 m 3

2 Nya ZX16-3 och ZX18-3, fylld av nya idéer för diverse arbetsbehov Nya Hitachi ZX16-3 och ZX18-3 har utformats för större arbetsbehov, med en mängd förbättringar och ökad prestanda. Enkel att transportera på släpvagn, infällbart underrede (ZX18-3), förstärkt ramkonstruktion, och mycket mer. Ökad produktivitet (Sida 4) Trepumps hydraulsystem för mjuka kombinerade rörelser. Tyst motor för mindre miljöbelastning. Infällbart underrede och blad för effektivt arbete på trånga ytor. (ZX18-3) Bättre hållbarhet (Sida 5) Skyddet på bomcylindern är vinklat för ytterligare styrka, och skyddar bomcylindern från skada. Förstärkta band av gummi för stabil körning. OBS: Några av bilderna i denna broschyr visar en förarlös maskin med arbetsredskap i arbetsställning. Bilderna har tagits för att visa upp maskinen och den användning som visas rekommenderas inte för normal användning. 2

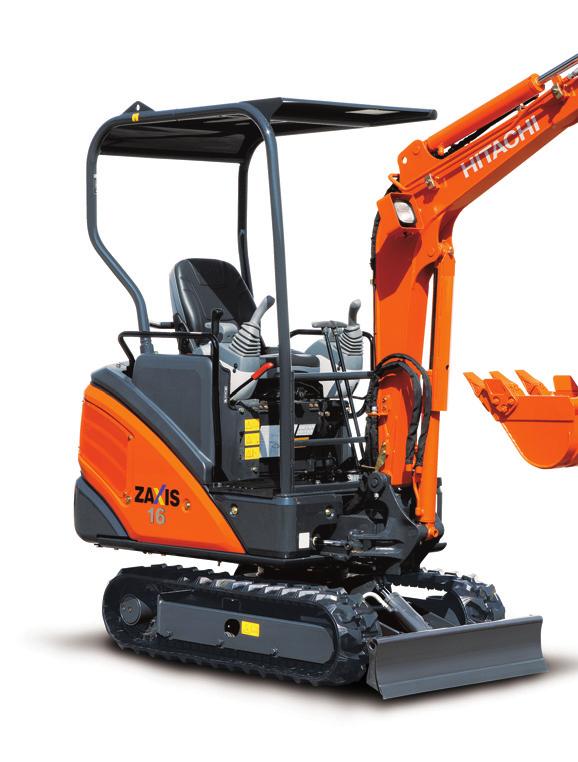

3 Maskinbredd: Skyddstak med 3 stolpar / Skyddstak med 2 stolpar 980 mm Hytt mm Modell: ZX16-3 / ZX18-3 Nominell motoreffekt: 10,7 kw (14,3 HP) Arbetsvikt: kg / kg Djupskopa: 0,044 m 3 Kompakt förarplats för enkel transportering Maskinbredden är enbart 980 mm för enkel släpvagnstransport Ökad förarkomfort (Sida 6) Rymlig förarhytt (tillval) enligt EU-standarder. Bladspak med tvåhastighets omkopplare. Fjäderupphängd stol. Mer underhållsvänlig (Sida 7) Lättöppnad motorhuv. Lättöppnat dammtätt nät. Delade hydraulslangar kan kopplas ifrån vid botten och vid bommens bakdel för snabbt byte. Ökad säkerhet (Sida 7) Den neutrala motorstartmekanismen gör det möjligt för motorn att starta endast när säkerhetsspaken är i låst position. ROPS/OPG-hytt och skyddstak med 3 pelare. 3

4 Öka produktionen Trepumps hydraulsystemet ger mjuka kombinerade rörelser. Den nya tysta motorn minskar miljöbelastningen. Hitachis minimaskiner är mer miljövänlig än föregående modell med hög effekt. I den nya motorn sker effekt- och hastighetsökningen tystare. Det beprövade trepumps hydraulsystemet ger mjuka kombinerade rörelser. ZX18-3 har det infällbara underredet inom omfånget 970 till mm: infällt för arbeten på trånga ytor, och utfällt för mer stabilitet. ZX18-3 Underrede: Blad: 970 mm 980 mm Underrede och blad: mm 4

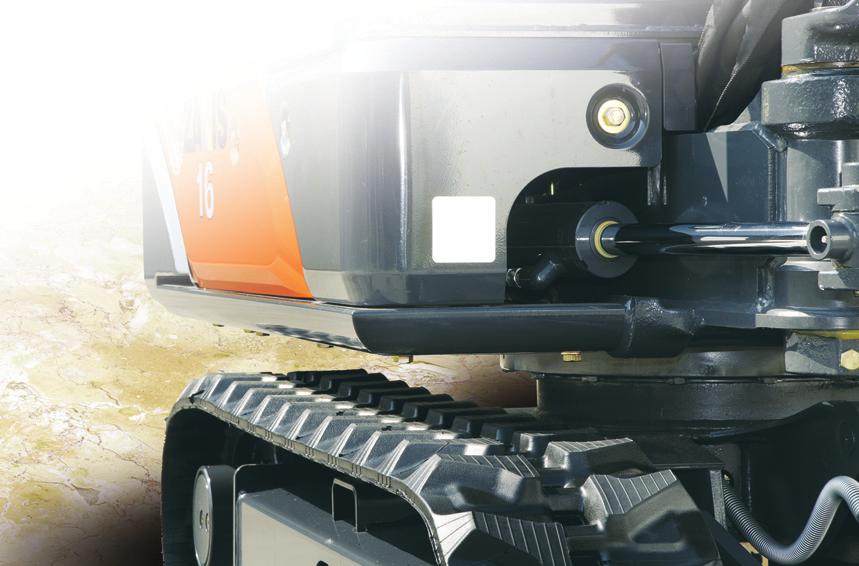

5 Strukturer blir tuffare Djupgrävningsaggregatet och banden av gummi är förstärkta för högre hållbarhet. Förstärkt djupgrävningsaggregat Stor enkel bult Den vertikala bulten på svängenheten består av en enkel bult för att minska glappet. Beprövade HN-bussningar används vid alla anslutningar i djupgrävningsaggregatet och bladet, och utökar smörjintervallet upp till 500 timmar. Bomcylinderns skydd är vinklat och ribbat för att skydda bomcylindern från slitage. Förstärkta band av gummi Det nya mönstret ger ökad hållbarhet. De låga gumminabbarna minskar risken för vibrationer vid körning. Förstärkt överdel Den beprövade D-sektionsramen används för att skydda ramen från skada. Huvudramen är integrerad med motvikten för att undvika att skadas. 5

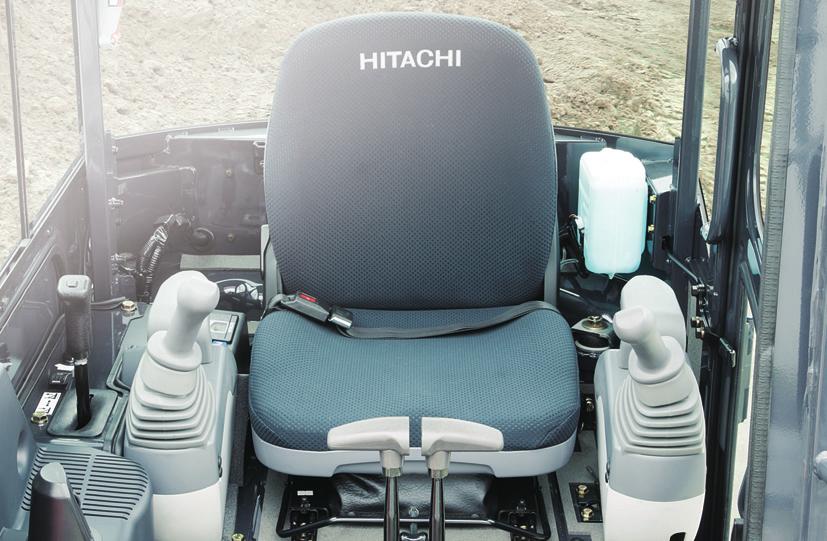

6 Beprövad förarkomfort Hitachi vet vad som är viktigast för föraren. Lösningarna är komfortdesignat tygsäte, hydrauliska kontrollspakar för smidigare kontroll och mycket mer. Bladspak med tvåhastighets transportsystem. Dämpare Den rymliga förarhytten, anpassad enligt EU-standard, har ett tygsäte. Stolen med fjädring bidrar till att man kan arbeta i längre sammanhängande pass utan att tröttas ut. Armstöd och bladspak med tvåhastighets omkopplare ingår också. Dessutom förhöjs den angenäma körningen av hyttvärmen, den tydliga bildskärmen och dämparen vid det främre fönstret. Hytten ger tillträde från båda sidor. 6

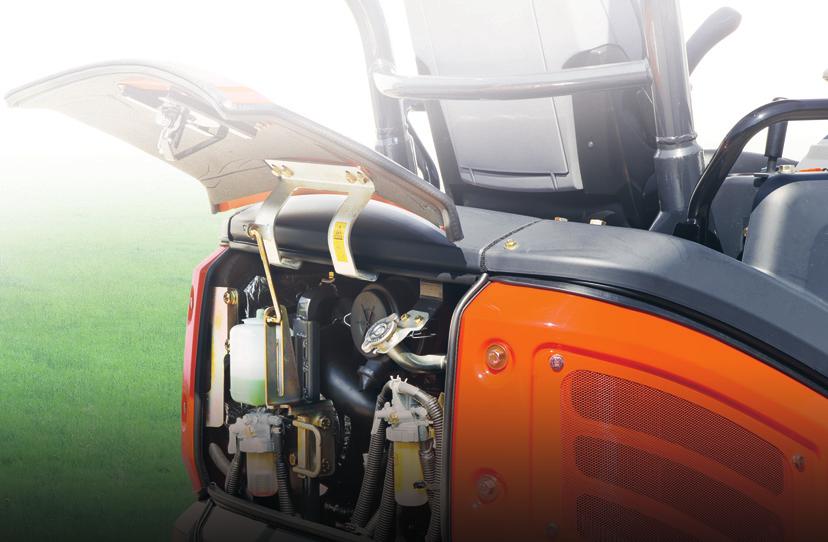

7 Enkelt underhåll och enkla säkerhetsfunktioner Hitachis konstruktionserfarenhet bidrar till mindre kontroller före start, förkortad rengöringstid och förenklat dagligt underhåll. Enkelt och smart underhåll Det stora motorhuven öppnas vid beröring. Det dammtäta nätet, inbyggt i ramen, skyddar kylaren och oljekylaren från tilltäppning av skräp. En stålkåpa är enkel att reparera och håller reparationskostnaderna nere. Kylaren och oljekylaren sitter bredvid varandra för enkel rengöring. Delade hydraulslangar kan kopplas ifrån vid botten och vid bommens bakdel för snabbt byte. Arbetet kan utföras i många timmar tack vare den stora bränsletanken som har ett stort bränsleinlopp för snabb påfyllning. Delade hydraulslangar Stort bränsleinlopp Säkerhet ROPS/OPG-hytt (med takskydd). När säkerhetsspaken är i övre läge kan man låsa sväng, transport och grävrörelsen, så att oönskade maskinrörelser förhindras på grund av oavsiktlig spakhantering. Det neutrala motorstartsystemet gör det möjligt för motorn att starta endast när säkerhetsspaken är i låst position. Dessutom fi nns parkeringsbromsar för sväng och körning som standardutrustning så att arbete i sluttningar blir enkel. Hytten som är i världsklass uppfyller kraven i ROPS-, TOPS- och OPG (Top guard, nivå 1)-standarderna används för att skydda föraren. ROPS: Roll-Over Protection Structure TOPS: Tip-Over Protection Structure OPG: Operator Protective Guards 7

8 SPECIFIKATIONER ZX16-3 / ZX18-3 MOTOR Modell... Yanmar 3TNV70 Typ... vattenkyld fyrtaktsmotor, insprutning Antal cylindrar... 3 Nominell effekt ISO 9249, netto... 10,7 kw (14,3 HP) vid min -1 (varv/min) EEC 80/1269, netto... 10,7 kw (14,3 HP) vid min -1 (varv/min) SAE J1349, netto... 10,7 kw (14,3 HP) vid min -1 (varv/min) Maximalt vridmoment... 49,7 N m (5,1 kpm) vid min -1 (varv/min) Cylindervolym... 0,854 liter Cylinderdia och slaglängd mm x 74 mm Elsystem Spänning V Batterier Ah Generator A Startmotor... 1,4 kw HYDRAULSYSTEM Huvudpumpar... 2 variabla axialkolvpumpar 1 kugghjulspump Maximalt oljefl öde... 2 X 19,2 L/min 1 x 12,5 L/min Servopump... 1 kugghjulspump Maximalt oljefl öde... 6,5 L/min Extra Maximalt oljefl öde... 31,7 L/min Hydraulmotorer Transport... Sväng... Tryckbegränsningsventiler 2 variabla axialkolvmotorer 1 svängmotor Manöverkrets... 20,6 MPa (210 kp/cm 2 ) Svängkrets... 11,3 MPa (115 kp/cm 2 ) Transportkrets... 20,6 MPa (210 kp/cm 2 ) Servokrets... 3,9 MPa (40 kp/cm 2 ) Reservkrets... 20,6 MPa (210 kp/cm 2 ) Hydraulcylindrar Kolvstänger och cylindrar med hög hållbarhet. Dämparmekanismer i bomcylinder för att ta upp stötar vid ändlägena. Mått (ZX16-3) Kvantitet Slag Bom (skyddstak) 1 60 mm 35 mm 435 mm Bom (hyttversion) 1 60 mm 35 mm 423 mm Sticka 1 60 mm 35 mm 406 mm Skopa 1 55 mm 30 mm 311 mm Blad 1 65 mm 35 mm 94 mm Bomsväng 1 60 mm 30 mm 329 mm Hydraulfilter Hydraulkretsarna använder hydraulfi lter av hög kvalitet. Ett sugfi lter fi nns inbyggt i sugledningen och fullfl ödesfi lter i returledningen. STYRNING Hydrauliska servokontrollspakar för bom, sticka, skopa, sväng och transport. Mekaniska länkagekontrollspakar för bomsväng, blad och hydraulisk PTO. BULLERNIVÅ Bullernivå (LwA) (2000 / 14 / EC)... Bullernivå (LpA) (ISO 6396)... ÖVERDEL 93 db (A) 78 db (A) Runtomsvängande överdel Svetsad robust lådkonstruktion med grova stålplåtar för bästa hållbarhet. Ram med D-sektion för motstånd mot deformering. Svängenhet Svängmotor med högt vridmoment. Svängkransen är enkelrads, vinkelkontaktkullager med induktionshärdad svängdrevsaxel. Svängväxel och svängdrevsaxel är olje- och fettsmord. Svänghastighet... 8,9 min -1 (varv/min) Svängmoment... 2,61 kn m (260 kpm) Förarhytt Oberoende rymlig förarhytt, mm bred och mm hög, uppfyller ISO*-normer. Förstärkta glasfönster på fyra sidor för bättre sikt. Framrutorna (övre och nedre) går att öppna. Fällbar förarstol. * International Standardization Organization UNDERREDE Band Undervagn av traktortyp. Svetsad bandram av utvalda material. Sidoram svetsad mot bandramen. ZX18-3 har det justerbara underredet. Antal rullar och band på varje sida Underrullar... 3 Drivenhet Varje band drivs av en axialkolvmotor med två hastigheter med planetväxellåda för motrotation av banden. Drivkransarna är utbytbara. Parkeringsskivbromsen ansätts av fjäderkraft och lossas hydrauliskt. Körhastigheter... Hög: 0 till 4,2 km/tim Låg: 0 till 2,4 km/tim Maximal dragkraft... Stigningsförmåga 5,6 kn (570 kp) 58 % (30 ) kontinuerlig Mått (ZX18-3) Kvantitet Cylinderdia Kolvstångsdia Cylinderdia Kolvstångsdia Slag Bom (skyddstak) 1 60 mm 35 mm 435 mm Bom (hyttversion) 1 60 mm 35 mm 423 mm Sticka 1 60 mm 35 mm 406 mm Skopa 1 55 mm 30 mm 311 mm Blad 1 65 mm 35 mm 94 mm Bomsväng 1 60 mm 30 mm 329 mm Spännvidd 1 50 mm 30 mm 312 mm 8

9 VIKTER OCH MARKTRYCK ZX16-3 Försedd med en 1,82 m bom, 1,13 m sticka och 0,044 m 3 skopa (ISO rågad), 230 mm band av gummi. Hyttyp Arbetsvikt Marktryck Skyddstak med 3 stolpar kg 27,6 kpa (0,28 kp/cm 2 ) Skyddstak med 2 stolpar kg 27,6 kpa (0,28 kp/cm 2 ) Förarhytt kg 30,5 kpa (0,31 kp/cm 2 ) ZX18-3 Försedd med en 1,82 m bom, 1,13 m sticka och 0,044 m 3 skopa (ISO rågad), 230 mm band av gummi. Hyttyp Arbetsvikt Marktryck Skyddstak med 3 stolpar kg 28,2 kpa (0,29 kp/cm 2 ) Skyddstak med 2 stolpar kg 28,2 kpa (0,29 kp/cm 2 ) Förarhytt kg 30,8 kpa (0,31 kp/cm 2 ) VOLYMUPPGIFTER Bränsletank... 22,0 L Motorns kylarvätska... 3,0 L Motorolja... 3,1 L Ändläge för körning (varje sida)... 0,25 L Hydraulsystem... 30,0 L Hydrauloljetank... 15,5 L DJUPGRÄVNINGSAGGREGAT Bom och sticka består av svetsade lådsektioner. 1,82 m bom, stickor på 0,93 m och 1,13 m fi nns att få. Skopa Kapacitet ISO rågad Bredd utan sidoskärare Vikt 0,044 m mm 38,6 kg 9

10 SPECIFIKATIONER ZX16-3 / ZX18-3 MÅTT E L D/D F M O I H J/K G N Q P A B C Modellkod ZX16-3 / ZX18-3 0,93 m sticka 1,13 m sticka Skyddstak med Skyddstak med Skyddstak med Skyddstak med hytt 3 stolpar 2 stolpar 3 stolpar 2 stolpar hytt A Avstånd mellan driv- och ledarehjul / / B Underredets längd / / * C Frigångshöjd under motvikt D Bakre svängradie D Bakre längd E Överdelens totalbredd F Förarhyttens totalhöjd * G Min. markfrigång 235 / / 165 H Spårvidd 750 / / I Bandplattans bredd J Underredets bredd 980 / / K Total bredd L Total längd M Total höjd på bommen N Bandhöjd O Höjd på motorhuv P Horisontellt avstånd till blad 875 / / Q Bladhöjd Bilden visar ZX16-3 utrustad med 1,13 sticka, 0,044 m 3 skopa, och 230 mm band av gummi. * Exklusive plattkam. Enhet: mm ARBETSOMRÅDE Enhet: mm Modellkod ZX16-3 / ZX18-3 0,93 m sticka 1,13 m sticka E G J J 100 mm Skyddstak med 3 stolpar Skyddstak med 2 stolpar hytt Skyddstak med 3 stolpar Skyddstak med 2 stolpar A Max. räckvidd hytt C D B Max. grävdjup C Max. grävhöjd D Max. tömningshöjd E Min. svängradie F Max. vertikalt grävdjup B F H I A Marknivå G Arbetsradie vid min. svängradie (Maximal svängvinkel på bommen) H Högsta position på bladets botten (Ovanför marknivå) 195 / / 245 I Lägsta position på bladets botten ovanför marknivå 205 / / 225 J/J Offsetavstånd 360 / / 565 Skopans grävkraft SAE: PCSA 12,6 (1 280) 12,6 (1 280) Skopans grävkraft ISO kn (kp) 16,0 (1 630) 16,0 (1 630) Stickans rivkraft SAE: PCSA 9,5 (970) 8,5 (870) Stickans rivkraft ISO kn (kp) 10,3 (1 050) 9,1 (930) Bilden visar ZX16-3 utrustad med 1,13 sticka, 0,044 m 3 skopa, och 230 mm band av gummi. 10

11 LYFTKAPACITET Obs: 1. Kapaciteten är baserad på ISO Lyftkapaciteten på ZAXIS-serien överskrider inte 75 % av tipplasten med maskinen på fast och jämn mark eller 87 % av full hydraullyftkapacitet. 3. Lastpunkten är centrum av skopans monteringsbult på stickan. 4. En stjärna (*) indikerar last begränsad av hydraulisk kapacitet. B A A: B: C: Lyftkapacitet C ZX16-3 Skyddstakversion, blad på marken, 0,93 m sticka Tvärs larv eller 360 grader Längs larv Enhet: kg Band av gummi 230 mm 2,0 m 382 * ,96 1,0 m 348 * * ,25 0 (Marknivå) 326 * * ,13-1,0 m 944 * * ,55 Förarhytt, blad på marken, 0,93 m sticka Band av gummi 230 mm 2,0 m 1,0 m 376 * * ,25 0 (Marknivå) 355 * * ,13-1,0 m * * ,55 Skyddstakversion, blad på marken, 1,13 m sticka Band av gummi 230 mm 2,0 m 208 * ,16 1,0 m 350 * * ,42 0 (Marknivå) 322 * * ,32-1,0 m 923 * * ,79 Förarhytt, blad på marken, 1,13 m sticka Band av gummi 230 mm 2,0 m 225 * ,16 1,0 m 378 * * ,42 0 (Marknivå) 351 * * ,32-1,0 m 999 * * ,79 ZX18-3 Skyddstakversion, blad på marken, 0,93 m sticka Tvärs larv eller 360 grader Längs larv Enhet: kg Band av gummi 230 mm 2,0 m 405 * ,96 1,0 m 371 * * ,25 0 (Marknivå) 350 * * ,13-1,0 m 997 * * ,55 Förarhytt, blad på marken, 0,93 m sticka Band av gummi 230 mm 2,0 m 1,0 m 399 * * ,25 0 (Marknivå) 377 * * ,13-1,0 m * * ,55 Skyddstakversion, blad på marken, 1,13 m sticka Band av gummi 230 mm 2,0 m 223 * ,16 1,0 m 373 * * ,42 0 (Marknivå) 346 * * ,32-1,0 m 976 * * ,79 Förarhytt, blad på marken, 1,13 m sticka Band av gummi 230 mm 2,0 m 240 * ,16 1,0 m 401 * * ,42 0 (Marknivå) 373 * * ,32-1,0 m * * ,79 11

12 UTRUSTNING STANDARDUTRUSTNING Standardutrustningen kan variera beroende på land. Välkommen att kontakta din Hitachi-försäljare för ytterligare information. MOTOR Vattenavskiljare för motorns bränslesystem Kylarreservtank Elektrisk bränslematningspump Motoroljefi lter av patronfi ltertyp Bränslefi lter HYDRAULSYSTEM Hydrauliska servokontrollspakar Avstängningsspak för servokontroll med system för neutral motorstart Svängbroms Parkeringsbroms för körning Insugsfi lter Fullfl ödesfi lter Servofi lter 3 STOLPAR MED SKYDDSTAK ROPS/OPG skyddstak Fällbar förarstol Fjäderupphängd stol Säkerhetsbälte Armstöd Strömuttag ÖVERDEL Verktygslåda UNDERREDE 230 mm band av gummi Infällbart underrede (ZX18-3) GRÄVAGGREGAT HN-bussning 1,13 m sticka Extra rördragningar EXTRAUTRUSTNING Extrautrustning kan variera beroende på land. Vänligen kontakta din Hitachi-försäljare för ytterligare information. FÖRARHYTT ROPS/OPG hytt Värmeledning AM/FM-radio Vindrutespolare Defroster Fällbar förarstol Fjäderupphängd stol Säkerhetsbälte Armstöd Strömuttag Vindrutetorkare 2 STOLPAR MED SKYDDSTAK TOPS-skyddstak Fällbar förarstol Fjäderupphängd stol Säkerhetsbälte Armstöd Strömuttag ÖVERDEL Dubbla luftrenarfi lter Stöldskyddssystem GRÄVAGGREGAT 0,93 m sticka Dessa specifi kationer kan komma att ändras utan föregående meddelande. Bilder och foton visar standardmodeller och kan ibland inkludera extrautrustning, tillbehör och all standardutrustning med vissa skillnader i färg och funktioner. Se till att ha läst och förstått förarhandboken före bruk för korrekt användning. Hitachi Construction Machinery KS-SV123EU Printed in the Netherlands
