ViO27-6 MINIGRÄVMASKIN. Arbetsvikt Motor Grävkraft (arm) Grävkraft (skopa)

Transkript

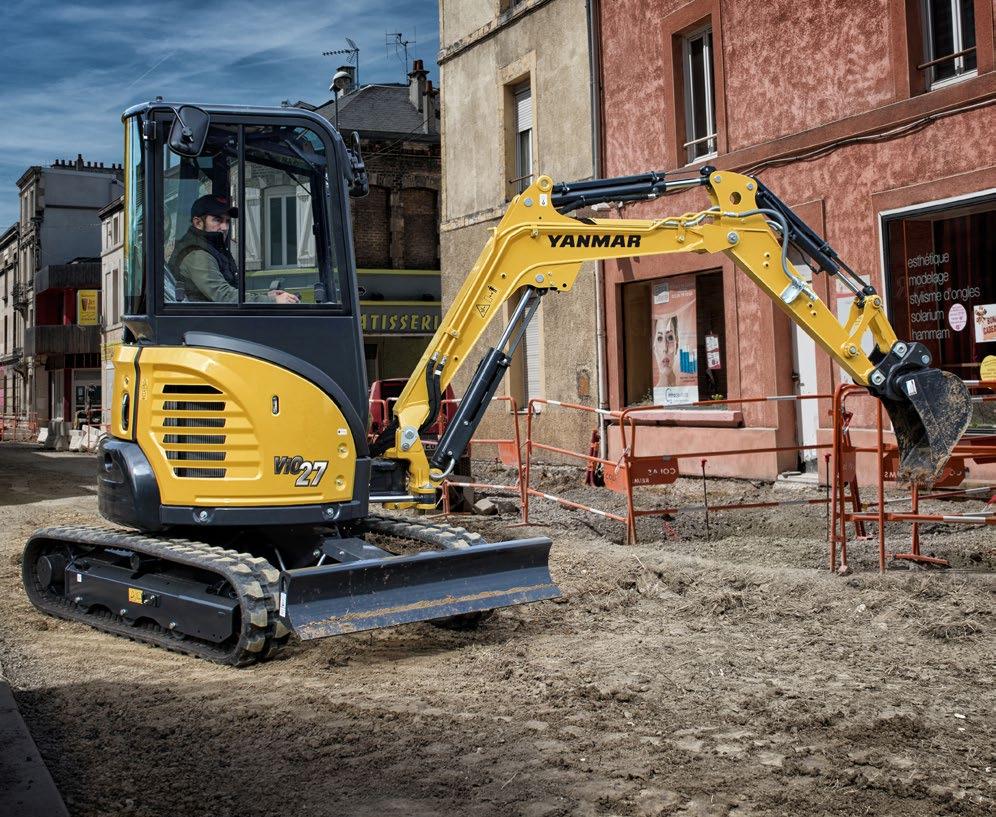

1 MINIGRÄVMASKIN ViO27-6 Arbetsvikt Motor Grävkraft (arm) Grävkraft (skopa) kg (canopy) / kg (hytt) 3TNV76-NVA1 14,4 / 12,7 kn (lång arm) 23,1 kn

2 Pålitlighet och robusthet i ett kompakt paket KOMPAKT Yanmar, uppfinnare av ViO-konceptet, har oöverträffad erfarenhet när det gäller att utveckla Zero Tail Swing-grävmaskiner. ViO27-6 är en äkta Zero Tail Swing-minigrävmaskin som tillåter full rotation av den övre ramen inom larvbandens bredd för maximal säkerhet. NY GENERATION YANMAR-MOTOR Den senaste generationen av Yanmar TNV-motorer: elektronikstyrd 3-cylindrig motor med direktinsprutning för att förbättra prestanda, bränsleförbrukning och utsläppsnivåer. ÄSTA KOMPONENTER Utvecklad i Japan med välkända komponenter för högsta kvalitet. Komponenternas design och prestanda gjorda för lång livslängd. ViPPS-HYDRAULSYSTEM ViO27-6 är utrustad med ett ViPPS-hydraulsystem som samlar flödet från separata pumpar för att uppnå den optimala kombinationen av snabbhet, styrka, smidighet och balans och möjliggöra jämn och simultan prestanda för alla operationer, även vid körning.

3 ENKELT UNDERHÅLL 5 huvar eller öppningar som gör det enkelt att komma åt alla komponenter vid underhåll. Snabba och enkla dagliga kontroller eller dagligt underhåll. HYTT Uppgraderad förarplats: utökat benutrymme, universell design, ny elektronisk instrumentering, förbättrad ergonomi och kraftigt förbättrad ljudnivå. ENKEL DRIFT Styrspakarna är idealiskt placerade för exceptionell rörelseprecision. ViO27-6 drar nytta av den proportionella styrningen av bomsvängen, via den proportionella brytaren som sitter på den högra joysticken. En "automatisk tomgångsfunktion" finns tillgänglig som standard. HÖG PRESTANDA Uppgradering av kraftledningskomponenterna (motor, hydraulpump, styrventil): ingen kompromiss mellan styrka och kompakthet.

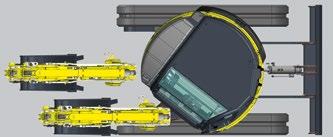

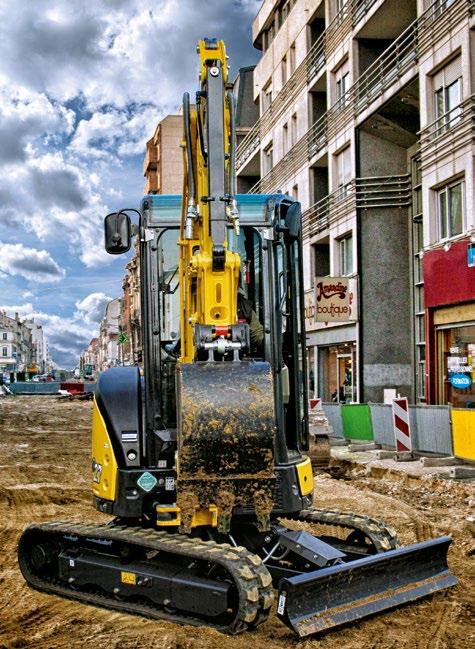

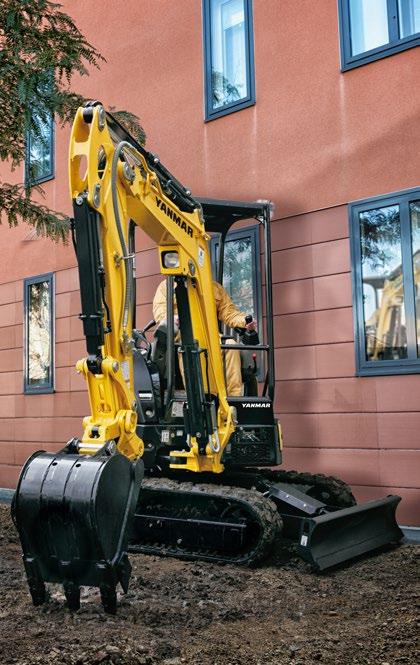

4 OÖVERTRÄFFAD KOMPAKTHET ViO27-6 ger Yanmars kunder verklig sinnesfrid, särskilt i stadsmiljö när utrymmet är begränsat. FÖRDELAR MED ViO-DESIGNEN Varken motvikten eller den främre delen av den övre ramen sticker ut utanför larvbandsbredden. Med framdelen utformad att inte sticka ut, har ViO27-6 en mycket liten vändradie. + Förbättrad säkerhet både för föraren och anläggningsarbetare: mycket viktigt på arbetsplatserna. + Död vinkel bak reducerad till ett minimum: ökar återigen säkerheten för de som arbetar runt omkring maskinen. LÄTT ATT TRANSPORTERA Transportvikten är endast kg med hytt och dess mycket kompakta underrede gör det möjligt att transportera ViO27-6 med sina tillbehör. INGA KOMPROMISSER MED PRESTANDA ViO27-6 erbjuder enastående prestanda för en maskin i sin klass. Grävdjupet på 2940 mm * och grävkrafterna (skopa) på 23,1 kn och grävkrafterna (arm) på 14,4 kn gör det möjligt att arbeta snabbt och effektivt även under de mest krävande förhållandena. STAILITET Underredets bredd på 1500 mm, användningen av en stor motvikt och utmärkt viktfördelning ger samma eller till och med bättre stabilitet än konventionella maskiner i samma viktklass, samt utmärkt lyftkapacitet. * med lång arm

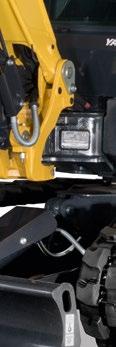

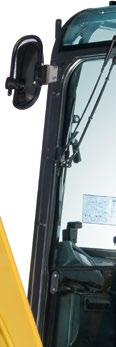

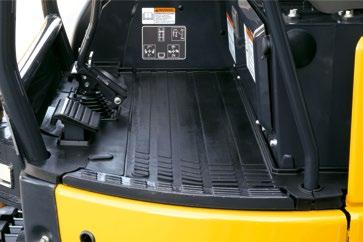

5 KOMFORT RYMLIG OCH EKVÄM HYTT UNIVERSAL DESIGN Yanmar sätter föraren i centrum av sina designinitiativ och utvecklade konceptet "Universal Design" som ger dig komfort för ökad produktivitet. I kombination med ett ökat benutrymme förbättrar den förarens komfort och säkerhet. Reglage och brytare är ergonomiskt placerade för enkel åtkomst. Platt och rymligt benutrymme 385 mm RUNTOMSIKT ViO27-6:s utformning ger ergonomisk miljö, utmärkt sikt och enastående säkerhet. Hyttens form ger föraren optimal 360 sikt för att förbättra säkerheten på arbetsplatsen och göra arbetet mer effektivt. ViO27-6 har två speglar så att föraren ska kunna kontrollera hela arbetsområdet utan att behöva flytta sig från sätet. EKVÄMT SÄTE ViO27-6 är som standard utrustad med ett bekvämt och ergonomiskt fjädrande säte med justerbara reglage, högt ryggstöd och indragbart säkerhetsbälte för att öka förarkomforten och minska kroppsspänning och trötthet.

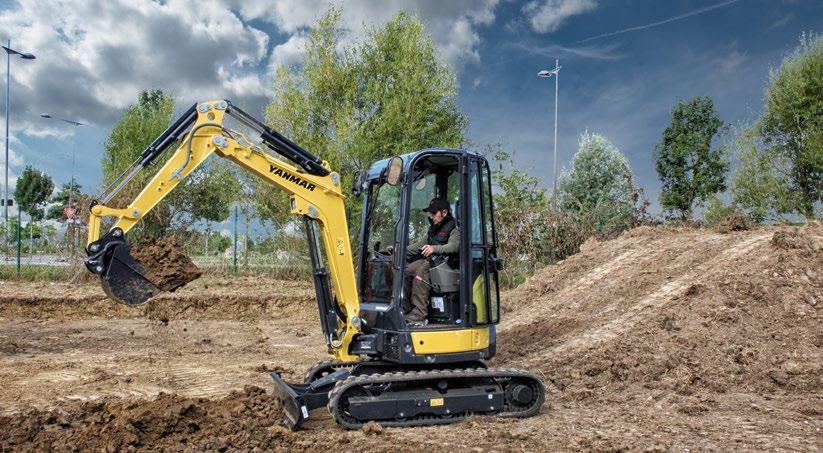

6 PRESTANDA NY GENERATION AV ELEKTRONISKT STYRD YANMAR-MOTOR Men en uteffekt på 15,8 kw vid 2500 varv/min är Yanmars motor 3TNV76-NVA1 resultatet av vår kontinuerliga strävan att uppnå tekniska framsteg inom bränsleförbrukning och utsläpp. Ett förbättrat bränsleinsprutningssystem minskar utsläpp och buller. + Standardmässigt minskar ett automatiskt tomgångssystem bränsleförbrukningen ytterligare. VIPPS-HYDRAULKRETS (ViO PROGRESSIVT 3-PUMPSYSTEM) ViO27-6 är utrustad med ett ViPPS-hydraulsystem (ViO progressivt 3-pumpsystem). Detta hydraulsystems främsta kännetecken är användningen av 4 hydraulpumpar, 2 variabla deplacementpumpar och 2 kugghjulspumpar (inklusive en för joystickar) för att leverera ett totalt flöde på så mycket som 92,6 l/min. För att komplettera systemet använder Yanmar en styrventil baserad på ViPPSprincipen, som samlar flödet från separata pumpar för att uppnå den optimala kombinationen av snabbhet, styrka, smidighet och balans. ViPPS-systemet möjliggör jämn och simultan prestanda för alla operationer, även vid körning, så att du har det ultimata arbetsverktyget. ENKEL DRIFT OMSVÄNG MED DEN HÖGRA STYRJOYSTICKEN omsvängen styrs med endast en spak, vilket gör arbetet mycket enklare PROPORTIONALSTYRNING AV HJÄLPKRETSARNA Standardutrustning för ViO27-6 innefattar en hjälphydraulkrets som drivs via en proportionalstyrning på joysticken som anpassar oljeflödet och -riktningen Kraftuttagsknapp 2 Justeringsspak

7 SÄKERHET ViO27-6:s hyttstruktur uppfyller ROPS-certifieringen (Roll-Over Protective Structure, överrullningsskydd) såväl som FOPS (Falling Object Protective Structure, skydd mot fallande föremål) nivå 1. DET ÄSTA OM- OCH ARMSKYDDET PÅ MARKNADEN ViO27-6 har ett unikt och fullgott skydd för alla bom- och armcylindrar. Alla cylinderrör och kolvstänger är skyddade av en stålplatta av fjäderstålstyp som drastiskt minskar den totala kostnaden för maskinens ägarskap. LED-ELYSNING: EFFEKTIVITET OCH LÅG FÖRRUKNING För att arbeta säkert, effektivt och noggrant i mörker har ViO27-6 som standard 1 LED-lampa som sitter på bommens inre del. 3 hyttmonterade LED arbetslampor finns tillgängligt som extrautrustning. AM 10 : 00 h menu F1 F2 F3 F4 i 2012/03 Mon Tue Wed Thu Fri Sat Sun /03/21 AM PM h h h DIGITALT GRÄNSSNITT ViO27-6 är utrustad med ett digitalt gränssnitt som i realtid informerar föraren om maskinens status. Skärmen på 3,3 tum är perfekt inbyggd i konsolen på höger sida med utmärkt synlighet. Gränssnittet ger föraren användbar information med hjälp av LED-lampor, eller indikationer om viktiga element såsom bränsleförbrukning, bränslemätare, kylvätsketemperaturmätare, etc... Gränssnittet hjälper föraren med underhållsintervall och att programmera sådana serviceintervall. Det fungerar även som ett diagnostiskt verktyg i händelse av fel, genom att sända en felkod och visa en informationsikon på skärmen. UNDERHÅLL ENKEL ÅTKOMST Dagligt underhåll måste vara enkelt att genomföra. Det är enkelt att öppna motorhuven och den högra sidokåpan, eftersom denna är monterad på ett gångjärn. Det ger åtkomst till alla viktiga delar: luftfilter, kompressor, kylare, tankpump, batteri, bränsletank, hydrauloljetankens generator, motoroljesticka, vattenavskiljare, kylvätskenivå osv...ett platt golv underlättar rengöringen.

8 UTRUSTNING [ STANDARDUTRUSTNING ] PRESTANDA 3TNV76-NVA1 Yanmar diesel Direktinsprutning Automatiskt tomgångssystem VIPPS hydraulsystem (ViO progressivt 3-pumpsystem) Proportionell tredje hydraulkretslinje till armänden 1 LED-lampa integrerad i bommen KOMFORT OCH ANVÄNDARVÄNLIGHET LCD-gränssnitt Ergonomiskt fjädrande säte med justeringsspakar Armstöd Fotstöd Fällbara fotpedaler rytare på bladspak för att ändra körhastigheten Vindruta med 2 helt infällbara delar Skjutbart dubbelt fönster på höger sida Genomskinlig övre framdel Vindrutetorkare Vindrutespolare Automatisk taklampa 1 x 12 V-uttag Förvaringslådor SÄKERHET OCH HÅLLARHET Räcken Gasreglagespärr Säkerhetsbälte Nödhammare Förankringspunkter 3 speglar Tuta ladcylinderförsörjningsslang i två delar Komplett skydd för alla cylindrar (bom, arm, och blad) Slangar skyddade av nötningsbeständiga hylsor Låsbara luckor atteriströmbrytare ÖVRIGT ränslemätare Verktygslåda Verktygssats Fettpump [ EXTRAUTRUSTNING ] PRESTANDA Stållarvband Lång arm (+250 mm) Gripskopkrets Snabbkopplingar 2 främre LED-arbetslampor (hytt och canopy) 1 bakre LEDarbetslampa (hytt och canopy) 1 monterad blinkande roterande LED-lampa (hytt och canopy) 1 monterad bakre LED-arbetslampa + 1 blinkande roterande LED-lampa Varningsljus med magnetiskt fäste KOMFORT OCH ANVÄNDARVÄNLIGHET Fjädrande PVC-säte med justeringsspakar Sätesöverdrag Radio SKYDD OCH HÅLLARHET Slangbrottsventiler för att lyfta säkert + överbelastningsvarning Rörelselarm ÖVRIGT iologiskt nedbrytbar olja Dokumentationsfack [ REDSKAP ] Yanmar tillhandahåller de tillbehör som passar dina behov och matchar de säkerhetsnormer som gäller i ditt land: mekaniskt snabbfäste, hydraulisk snabbkoppling, dikningsskopa, svängande skopa, grävskopa, hydraulhammare...

9 MÅTT K F C A E J L H A A Totallängd 4110 / 4120 * mm H Total bladbredd 1500 mm A Totallängd med bladet baktill 4490 / 4500 * mm I Total bladhöjd 295 mm Totalhöjd 2530 mm J ladavstånd 1380 mm C Totalbredd 1500 mm K Max. bladhöjd över marken 340 mm D D Spårlängd på marken 1590 mm L Max. bladdjup 355 mm E Underredeslängd 2040 mm M Minsta markfrigång 320 mm F Spårvidd 1250 mm N Markfrigång under motvikt - G andbredd 250 mm K - L H I J G F M-M' A E D C A Max. grävdjup bladet lyft 2490 / 2740 * mm H omförskjutningsbas till vänster 47 Max. grävdjup bladet sänkt 2690 / 2940 * mm I omförskjutningsbas till höger 74 C Max. grävräckvidd på mark 4340 / 4590 * mm J Armlängd 1150 / 1400 * mm D Max. grävräckvidd 4460 / 4700 * mm K Främre vändradie 1950 / 1990 * mm E Max. vertikal vägg 1150 / 1290 * mm L Främre vändradie med bomsväng 1650 / 1680 * mm F Max. avlastningshöjd 2830 / 2990 * mm M akre vändradie 750 mm G Max. tipphöjd 3990 / 4140 * mm * med lång arm

10 LYFTKRAFT A C Tipplast, räknat över fronten Tipplast, räknat över sidan 90 Hytt, standardarm ladet på marken ladet över marken A (A=) Max. 3 m 2,5 m 2 m (A=) Max 3 m 2,5 m 2 m 3 m 3020 *525 *525 *525 * *525 *525 *525 * ,5 m *520 *495 * *520 *495 * m *520 *525 *525 *550 * *525 *525 *550 * m * *670 *670 * * m * *760 *610 * * m * * * * ,5 m * * * * *880 Hytt, lång arm ladet på marken ladet över marken A (A=) Max. 3 m 2,5 m 2 m (A=) Max 3 m 2,5 m 2 m 3 m * * ,5 m * * *460 * m * * * m * *600 *760 * *600 *760 * m * * * * m * * * * ,5 m * * * Canopy, standardarm ladet på marken ladet över marken A (A=) Max. 3,5 m 2,5 m 2 m (A=) Max 3 m 2,5 m 2 m 3 m 3020 *525 *525 *525 * *525 *525 *525 * ,5 m *520 *495 * *520 *495 * m *520 *525 *525 *550 * *525 *525 *550 * m * *670 *670 * * m * *760 *610 * * m * * * * ,5 m * * * * *880 Canopy, lång arm ladet på marken ladet över marken A (A=) Max. 3,5 m 2,5 m 2 m (A=) Max 3 m 2,5 m 2 m 3 m * * ,5 m * * *460 * m * * * m * *600 *760 * *600 *760 * m * * * * m * * * * ,5 m * * * [ Informationen i den här tabellen representerar lyftkapaciteten i enlighet med IOS Den omfattar inte skopans vikt och motsvarar 75 % av den maximala, statiska tipplasten av 87 % av den hydrauliska lyftkapaciteten. Information markerad med * är de hydrauliska gränserna för lyftkraften. ]

11 SPECIFIKATIONER [ VIKT +/- 2 % (EN-STANDARD)] ] Vikt Marktryck Arbetsvikt (Canopy / hytt) 2640 / 2745 kg 29 / 30 kgf/cm² Transportvikt (Canopy / hytt) 2565 / 2670 kg 29 / 28 kgf/cm² Med stålband +110 kg - [ MOTOR ] Typ 3TNV76-NVA1 ränsle Diesel Nettoeffekt 15,2 kw / 20,7 hk vid 2500 varv/min ruttoeffekt 15,8 kw / 21,5 hk vid 2500 varv/min Slagvolym 1,115 l Maximalt vridmoment 63,4-69 vid 1800 varv/min (±100) Kylning Vattenkylning Startmotor 12 V 1,4 kw atteri 12 V 36 Ah Generator 12 V 40 A [ HYDRAULSYSTEM ] Maximalt tryck 210 bar En dubbelkolvpump med variabelt flöde 2 x 30 l.min -1 En kugghjulspump 21,3 l.min -1 En kugghjulspump för styrledningen 11,3 l.min -1 Kraftuttag Teoretiska uppgifter Tryck (bar) Flöde (l/min) 2-vägs ,2 1,3 1-vägs ,2 1,3 Oljeflödet minskar då trycket ökar [ PRESTANDA ] Körhastighet 2,8 / 4,5 km/h Rotationshastighet 10 varv/min Grävkraft (arm) 14,4 / 12,7 kn (med lång arm) Grävkraft (skopa) 23,1 kn Lutningsförmåga 25 Ljudnivå (2000/14/CE&2005/88/CE) Lwag: 93 da; Lpag: 80 da [ UNDERREDE ] Antal topprullar 1 Antal bottenrullar 3 Spårspännsystem Fettcylinder [ KAPACITET ] ränsletank Kylvätska: Inkl. undertankens kapacitet (0,4) Motorolja Hydraulkrets Hydraultank 30,5 l 3,8 l 3,4 l 14 l 25 l UNDERHÅLLSFREKVENS [ yte motorolja och filter: 50 timmar (första)/500 timmar (andra) ] [ yte oljefilter: 500 timmar ] [ yte hydraulolja: 1000 timmar ] [ yte hydraulfilter: 50 timmar (första)/500 timmar (andra) ] [ yte kylvätska: timmar ]
