302.2D. Hydraulisk minigrävmaskin. Motor Bruttoeffekt (ISO 14396) 17,9 kw 24,3 hk

Transkript

1 302.2D Hydraulisk minigrävmaskin Motor Bruttoeffekt (ISO 14396) 17,9 kw 24,3 hk Vikter Arbetsvikt med hytt kg lb Arbetsvikt med skyddstak kg lb

2 Flexibilitet och effektivitet som gör att du håller tidsplanen för en mer produktiv arbetsdag. Innehåll Mångsidighet...4 Prestanda...5 Produktiv komfort...6 Underhåll och service...8 Specifikationer...10 Standardutrustning...12 Tillvalsutrustning

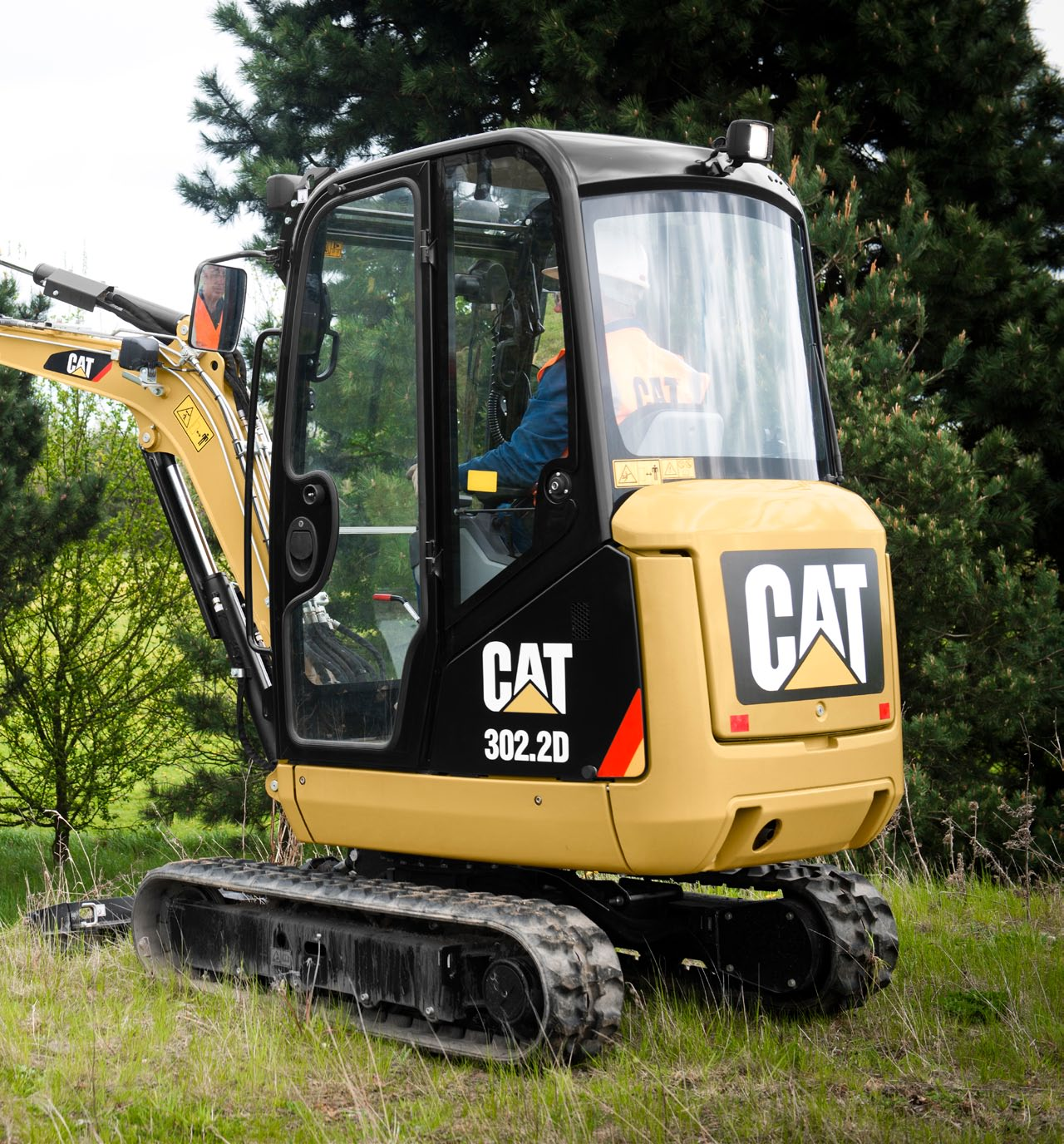

3 Cat 302.2D ger kraft och effektivitet så att du kan göra mesta möjliga av jobbet utan att det känns påfrestande. Du kan vara säker på snabbare, mer kraftfull grävning med smidigare respons. 3

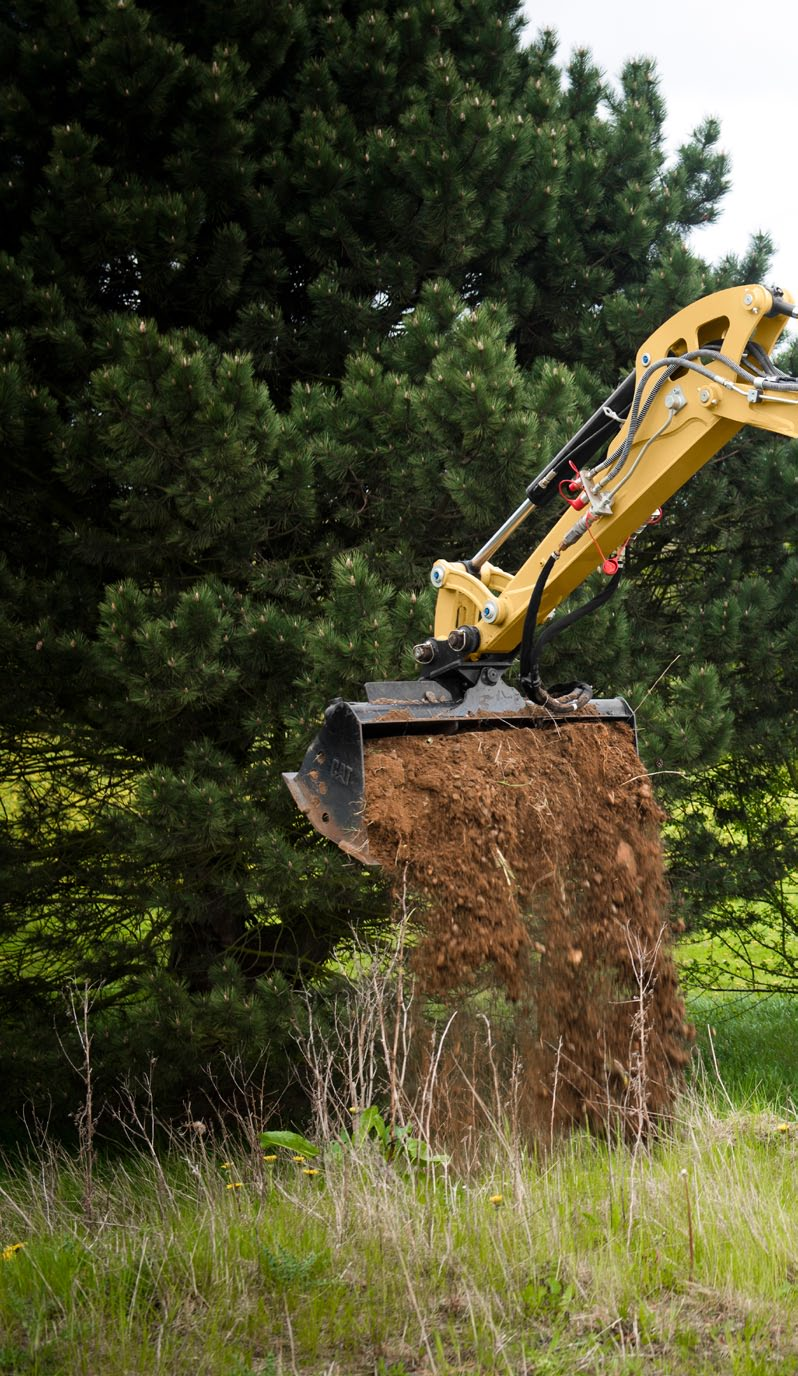

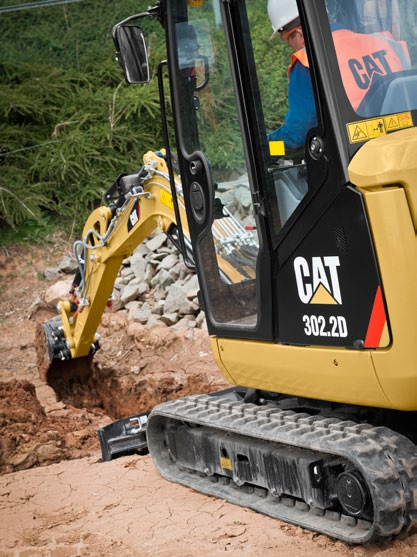

4 Mångsidighet Flexibel och funktionell för alla jobb. Stor flexibilitet 302.2D som är kompakt och har en transportvikt under kg (4 530 lb) är lätt att transportera med hjälp av en vanlig släpvagn bakom en pickup eller skåpbil. De robusta lyftpunkterna på hyttaket möjliggör enkel och snabb förflyttning av maskinen mellan arbetsplatser. Automatiskt svänglås Med Cats automatiska svänglås blir transporterna säkrare då maskinens övre kaross låses när reglagekonsolen lyfts upp eller motorn stannas. Arbetsredskap Det finns en mängd olika arbetsredskap som utformats för respektive ändamål, till exempel skopor, redskapsfästen, hammare och jordborrar. Alla Cat-redskap är byggda för att hålla och anpassade till maskinen för att ge utmärkt värde och optimera prestandan. Extrahydraulik som standard Maskinen är "klar att arbeta". Hammarhydraulik och tvåvägsledningar med snabburkopplingar är standard. Kopplingarna är placerade nära redskapet för kortare slanglängder och minskad skaderisk. Det finns fler tillgängliga ledningsalternativ som förbättrar maskinens mångsidighet ytterligare. Stickans och skopans cylinderslangar skyddas genom att de är dragna genom bommen. Flödeskontroll för extrahydrauliken För maskiner som har utrustats med proportionell extrahydraulik går det att justera flödet för ännu bättre redskapskontroll. Det är särskilt användbart för redskap som vinklingsbara skopor för dikesgrävning. Griptumsförberedd sticka (versioner för Nordamerika) 302.2D är utrustad med hållare och tryckbegränsningsventiler vilka gör monteringen av en hydraulisk griptumme enkel och kostnadseffektiv. 4

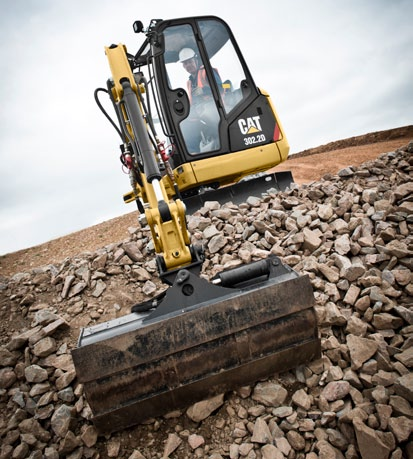

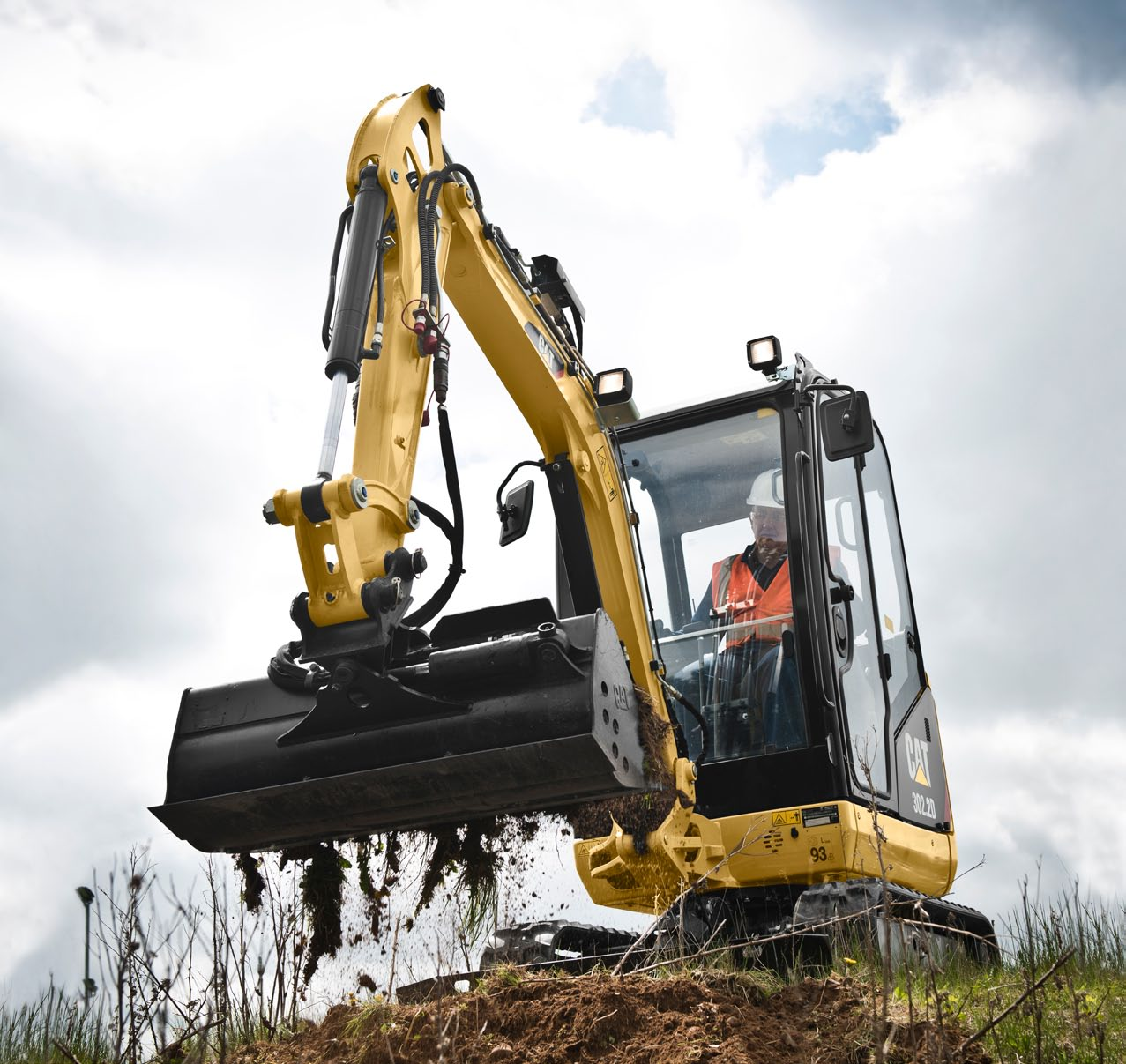

5 Prestanda Kraftfull drift och mer produktionstid. Robust konstruktion Främre delen av 302.2D har konstruerats för hårt arbete. Den robusta konstruktionen och den skyddade hydrauliken ser till att maskinen klarar även de allra tuffaste jobben. Stålrör som placerats ovanför bommen matar hydraulolja till redskapen och garanterar skydd mot skador samtidigt som underhåll utförs snabbt och enkelt. Komponenterna har placerats för att garantera bästa möjliga tyngdpunktsposition för maskinen och ge förartrygghet i många olika terrängoch tillämpningsförhållanden. Flytlägesschaktning Tillämpningar för avjämning och färdigställande blir snabba och enkla med inkopplat flytläge, vilket effektiviserar rensning och städning på arbetsområdet. Långt schaktbladsalternativ Det längre schaktbladet (tillval) ger förbättrade grävegenskaper för att förenkla rensning och städning på arbetsområdet. Grävkraft 302.2D har höga skop- och stickkrafter, vilket gör den till en imponerande och produktiv grävmaskin. Två sticklängdsalternativ ger kunden möjlighet att konfigurera maskinen för att ge ännu högre stickkraft eller bättre räckvidd. Du gör valet, vi har lösningen. Alla hydraulfunktioner är helt pilotstyrda, vilket ger enkel manövrering, samt minskar underhållsbehovet och sänker ägarens driftskostnader. Stabilitet Ett breddbart underrede och ett utfällbart schaktblad gör att maskinen kan konfigureras för optimala prestanda. Bladförlängningar har monterats på schaktbladet, vilket gör dem lätta att använda och gör att de inte kommer bort. 5

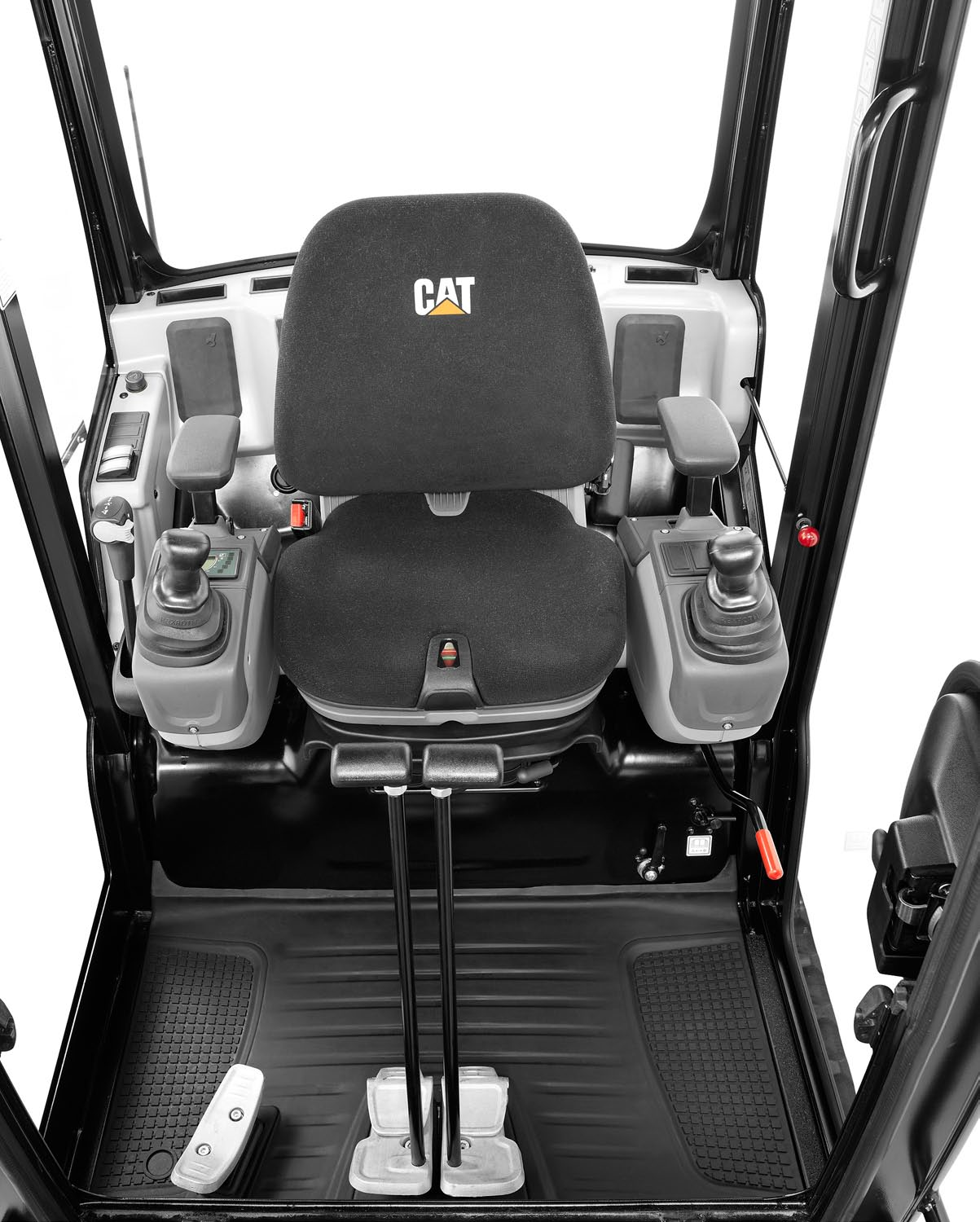

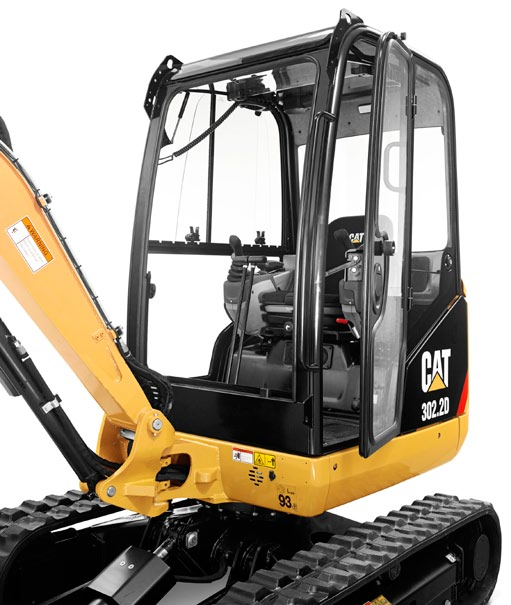

6 Hytten i Cat 302.2D är en av branschens största. Det plana hyttgolvet optimerar sikten och förbättrar förarens benutrymme. Den ergonomiska reglageplaceringen ger en komfortabel, mycket produktiv arbetsplats. Den stora, tvådelade främre vindrutan ger föraren möjlighet att skjuta upp både den nedre och övre rutan under hyttaket och på så sätt skydda dem mot skador när det främre gallerskyddet är helt öppet. Det tar även bort behovet av att avlägsna eller förvara den nedre vindrutedelen separat. 100 procent pilotreglage Alla hydraulfunktioner är helt pilotstyrda, vilket ger enkel manövrering, samt minskar underhållsbehovet och sänker ägarens driftskostnader. Manövrerbarheten som är "i nyskick" är underhållsfri utan behov av justering av länkage eller kablar. Funktionerna för extrahydraulik och bomsväng styrs av proportionella reglage som är joystickmonterade. Skyddstaket ger tillträde på båda sidorna Skyddstakets konstruktion ger föraren möjlighet att få tillträde till förarplatsen från maskinens båda sidor, vilket hjälper till att öka produktiviteten och förenklar arbetet på arbetsplatsen. 6

7 Produktiv komfort Rymlig förarmiljö och ergonomisk reglageplacering. 7

8 Underhåll och service Enkel åtkomst och minimalt underhåll gör att du kan arbeta utan avbrott. Den oslagbara supporten gör skillnad. Cat-återförsäljaren kan hjälpa dig med ditt inköpsbeslut och allt därefter. Finansieringspaketen är flexibla för att tillgodose dina behov Tack vare den oslagbara tillgången på reservdelar kan du arbeta utan avbrott Jämför maskiner med uppskattningar av komponenternas livslängd, förebyggande underhåll och produktionskostnad Mer information om Cat-produkter, återförsäljarservice och branschlösningar finns på 8

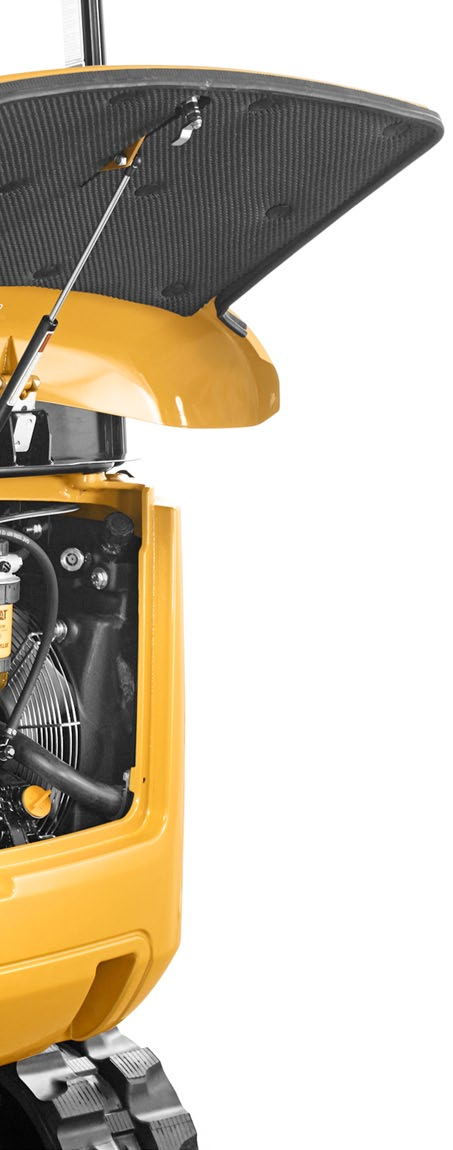

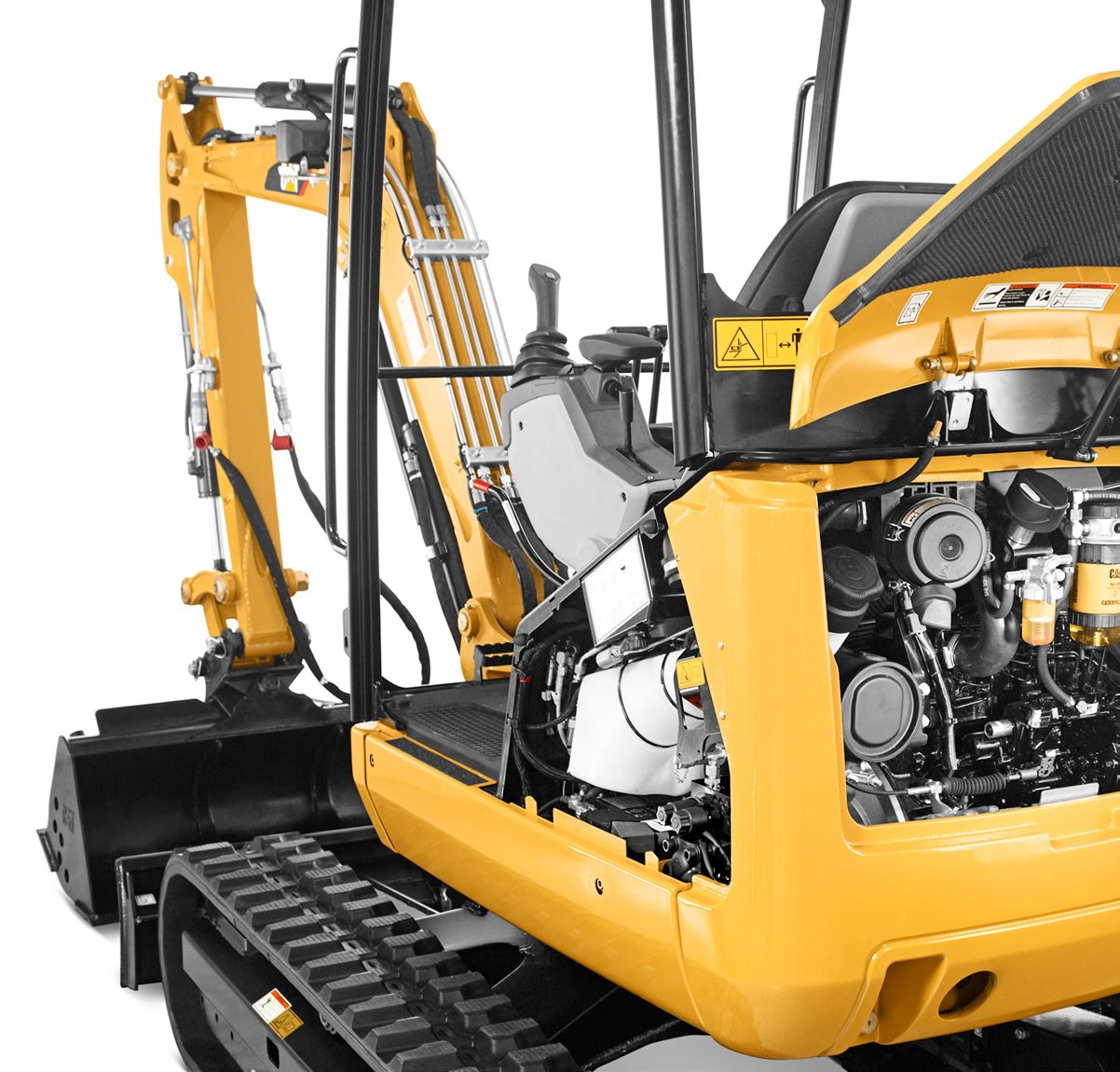

9 Enkelt underhåll och service Enkel åtkomst vid alla dagliga kontroller och till alla vanliga servicepunkter. En stor bakre ståldörr och borttagbara luckor ger utrymme att arbeta effektivt med maskinen vid behov. Huvudhydraulventilen och ledningarna går också lätt att komma åt via en borttagbar bottenplåt och sidoluckor. Hållbara karosspaneler av stål runt hela maskinen ger bra motstånd mot skador och är lätta att underhålla i syfte att hålla maskinen i bra skick och behålla dess värde. Både sidoplåtarna och hyttens bottenplåt är enkla att ta bort och ger obehindrad åtkomst till alla interna, hydrauliska komponenter. 9

10 Specifikationer för hydraulisk minigrävmaskin 302.2D Motor Motormodell Nominell nettoeffekt vid varv/min (ISO 9249) Yanmar 3TNV76 13,2 kw 17,9 hk Bruttoeffekt (ISO 14396) 17,9 kw 24,3 hk Cylindervolym cm3 40 tum3 Vikter Transportvikt med hytt kg lb Transportvikt med skyddstak kg lb Arbetsvikt med hytt kg lb Arbetsvikt med skyddstak kg lb Arbetsvikten inkluderar standardsticka, gummiband, skopa, förare, full bränsletank. Framdrivningssystem Körhastighet 2,8 km/h- 5,6 km/h Backtagningsförmåga 30 /58 % Rymduppgifter service 1,74 mph- 3,48 mph Schaktblad Bredd mm 4 fot 3 tum Höjd 300 mm 12 tum Grävdjup 360 mm 14 tum Lyfthöjd 300 mm 12 tum Hydraulsystem Pumpflöde vid varv/min 23,8 + 23,8 + 19,0 + 6,4 l/min 6,29 + 6,29 + 5,0 + 1,7 gal/min Arbetstryck utrustning 200 bar psi Arbetstryck transport 200 bar psi Arbetstryck svängning 150 bar psi Extra kretsar Primär 30 l/min vid 170 bar 8 gal/min vid psi Sekundär 17 l/min vid 200 bar 4,5 gal/min vid psi Maximal skopkraft 19,6 kn lbf Maximal stickkraft standardsticka 12,5 kn lbf Maximal stickkraft lång sticka 11,0 kn lbf Bränsletankens rymd 24 l 6,3 gal Hydraultankens kapacitet 21 l 5,5 gal Lyftkapacitet på marknivå 2 m (6 fot 7 tum) 2,5 m (8 fot 2 tum) 3 m (9 fot 10 tum) Maximalt Lyftpunktsradie Fram Sida Fram Sida Fram Sida Fram Sida kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb Standardsticka 887* 1 957* * 1 409* * 1 104* * 925* Lång sticka 863* 1 904* * 1 359* * 1 066* * 842* * Lasterna ovan överensstämmer med klassningen för hydrauliska grävmaskiners lyftkapacitet enligt standarden ISO 10567:2007 och de överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tippkapaciteten. Skopans vikt ingår inte i denna tabell. 10

11 Mått Alla måttuppgifter är ungefärliga Standardsticka Lång sticka 1 Höjd mm 7 fot 6 tum mm 7 fot 6 tum 2 Bredd 990 mm mm 3 fot 3 tum- 4 fot 3 tum 990 mm mm 3 fot 3 tum- 4 fot 3 tum 3 Transportlängd (sänkt arm) mm 13 fot 3 tum mm 13 fot 3 tum 4 Maximalt grävdjup mm 8 fot 2 tum mm 8 fot 10 tum 5 Maximalt vertikalt grävdjup mm 5 fot 6 tum mm 6 fot 0 tum 6 Maximal grävhöjd mm 12 fot 6 tum mm 12 fot 10 tum 7 Maximal tipphöjd mm 8 fot 11 tum mm 9 fot 2 tum 8 Maximal räckvidd vid marknivå mm 13 fot 6 tum mm 14 fot 2 tum 9 Bakre svängradie mm 3 fot 10 tum mm 3 fot 10 tum 10 Maximal bomförskjutning (höger) 520 mm 20 tum 520 mm 20 tum 11 Maximal bomförskjutning (vänster) 360 mm 14 tum 360 mm 14 tum 12 Maximal lyfthöjd, schaktblad 220 mm 9 tum 220 mm 9 tum 13 Maximalt grävdjup, schaktblad 360 mm 1 fot 1 tum 360 mm 1 fot 1 tum 14 Underredets längd mm 5 fot 7 tum mm 5 fot 7 tum 15 Bomsvängvinkel (höger) Bomsvängvinkel (vänster) 77 /64 77 /64 11

12 Standardutrustning till 302.2D Standardutrustning Standardutrustningen kan variera. Kontakta Cat-återförsäljaren om du vill ha mer detaljerad information. Hammare/tvåvägs extra hydraulledningar Extra snabburkopplingar Schaktblad Bommonterad arbetsbelysning Skyddstak ROPS- och TOPS-skydd Rullbälte Fjädrande säte, vinylklätt Transportkörningspedaler Underhållsfritt batteri Hydrauloljekylare Breddbart underrede Gummiband, bredd 250 mm (10 tum) Automatisk svängparkeringsbroms Flytlägesschaktning Standardsticka 12

13 Tillvalsutrustning till 302.2D Tillvalsutrustning Tillvalsutrustningen kan variera. Kontakta Cat-återförsäljaren om du vill ha mer detaljerad information. Hytt, radioförberedd ROPS- och TOPS-skydd, värmeaggregat/defroster och vindrutetorkare/-spolare Fjädrande säte, tygklätt Backventil för bom/sticka eller schaktblad Borttagbart svängstopp Spegelpaket Extra hydraulkrets skild från skopcylinder Hyttens övre skydd enligt ISO (nivå 1) Automatisk tomgång Joystickmonterat, proportionellt extrareglage med flödeskontroll Lång sticka Belysning i hytt/skyddstak En andra uppsättning extraledningar Långt schaktblad 13
