ZAXIS-6-serien HYDRAULISK GRÄVMASKIN

Transkript

1 ZAXIS-6-serien HYDRAULISK GRÄVMASKIN Modell : ZX190W-6 Nominell motoreffekt : 128,4 kw (ISO14396) Tjänstevikt : kg Skopkapacitet, ISO rågad : 0,51 1,20 m³

2 ZX190W-6 ZX190W-6 UTAN KOMPROMISSER ZX190W-6 är extremt mångsidig och enkel att använda, underhålla och manövrera och lämpar sig för en mängd olika arbetsuppgifter. Genom att erbjuda stabilitet och hydraulkapacitet för såväl lätta som tunga uppgifter klarar den allt som en modern maskin ska utföra. En kraftfull konstruktion och med smidig och lätthanterlig hydraulik gör ZX190W-6 lämplig för såväl gräv- och lastning, infrastruktur, rivning och materialhanteringsuppgifter. Den delar samma kvaliteter vad gäller högkvalitativ ingenjörskap, tillförlitlighet och hållbarhet som företagets bandgrävmaskiner DEMAND ETT OBESTRITT PERFECTION RYKTE OM 8. ENGAGERAD I HÅLLBARHET TILLFÖRLITLIGHET 10. DEN ULTIMATA I MÅNGSIDIGHET 2

3 12. AV DEN HÖGSTA KVALITETEN 14. HÖJDEN AV TEKNIK 3

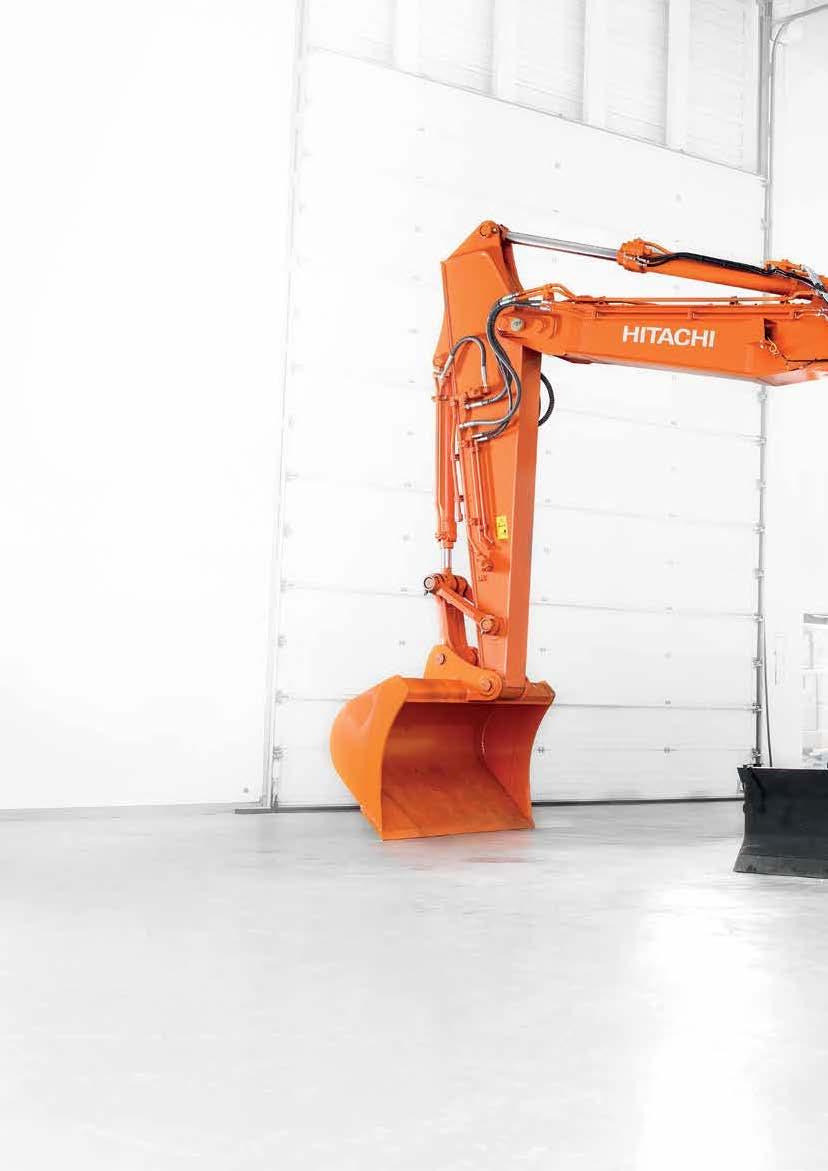

4 KRÄV PERFEKTION ZX190W-6, som är utvecklad vid världens största grävmaskinsfabrik i Japan, uppfyller kraven från den europeiska anläggningsindustrin. Den har utvecklats till perfektion med mer än 100 uppdateringar och förbättringar. Som ett resultat ger denna innovativa modell bättre hållbarhet, bättre prestanda och ökad effektivitet, med det övergripande målet att sänka den totala ägandekostnaden. Högsta kvalitet Endast de bästa konstruktionselementen och materialen. Fantastiskt mångsidig Anpassad för advancerad utrustning som tiltrotator. Byggd för tillförlitlighet Tillförlitliga komponenter bidrar till att förhindra stillestånd. Ultimat livslängd Kraftig och tillförlitlig undervagn med modulär design. 4

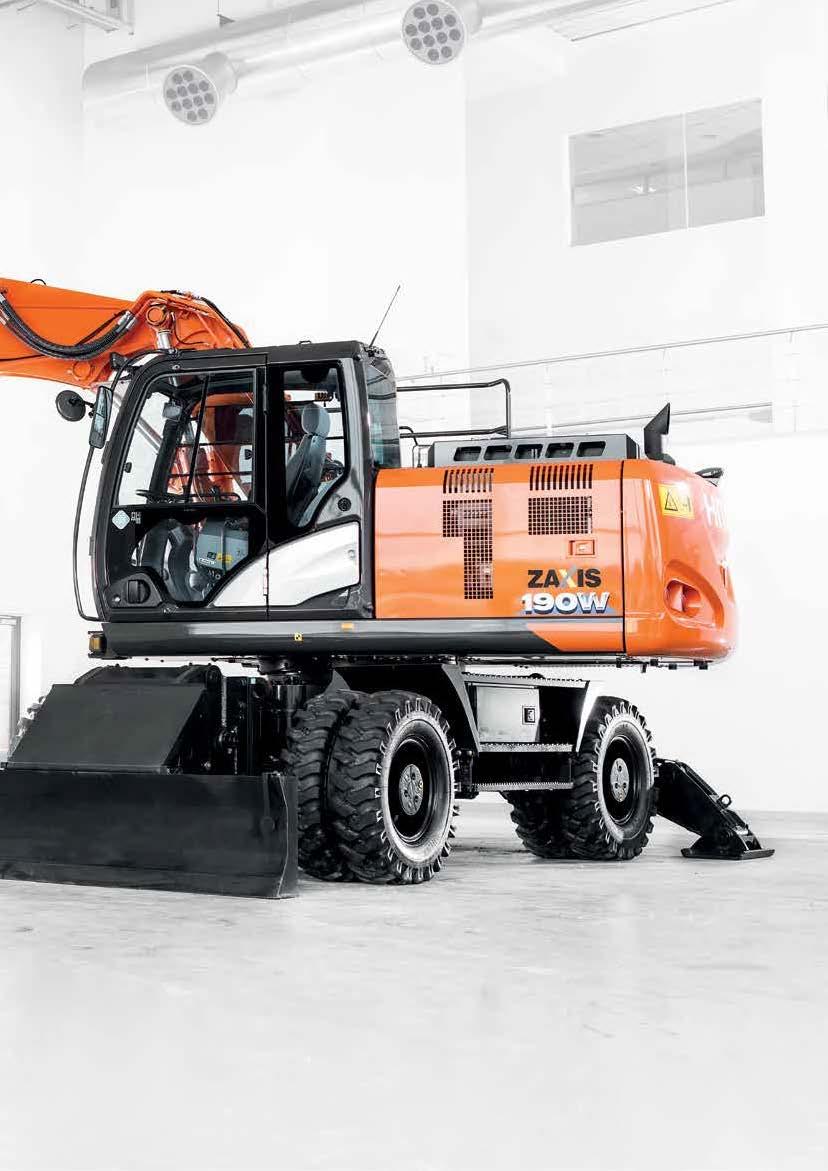

5 ZX190W-6 Optimal prestanda Maskinkommunikation med Global e-service webportal. Användarvänlig Lättillgänglig förarhytt med steg och bred öppning. Låga utsläppsnivåer SCR-system som minskar avgasutsläppen. Ledande i effektivitet HIOS IV-systemet sänker förlusterna i hydraulsystemet ytterligare. Enkelt underhåll Ny utformning på motorhuven ger bättre tillgång. Sänkt bränsleförbrukning 15 % bränslebesparing i PWR-läge (14 % i ECOläge). 5

6 ZX190W-6 Den gör precis det jag vill att den ska göra och den är kraftfull och stabil Richard Leibold, operatör, Grötz ETT OBESTRITT RYKTE OM TILLFÖRLITLIGHET Tillförlitlig maskinpark är en viktig del för framgången inom byggbranschen. Hitachis produkter är kända för sin exceptionella prestanda, tillgänglighet och effektivitet. Detta ger på kort sikt stressfria dagar på arbetsplatsen och på lång sikt en lönsam avkastning på din investering. Enkelt underhåll Den lätta, delningsbara motorhuven går att öppna stort för din bekvämlighet. Därmed blir motorrummet och motorkomponenter lättåtkomliga för rutinmässigt underhåll. Användarvänligt bränslefilter Bränslehuvudfiltret av spinn-on typ skruvas på plats i ZX190W-6. Det gör det enklare att byta ut och säkerställer att smuts inte tränger in i bränslekretsen under underhållsarbeten. Effektivare kylning Expansionskärlet sitter placerat uppe på motorns kylsystem. Denna nya position innebär att luften kan evakueras fullständigt och förhindrar därför att motordelar överhettas. Utan läckage En ny hydraulslang med fläns har satts in på hydraulsystemets returledning. Detta ökar tillförlitligheten på systemet och minskar risken för oljeläckage. Motorrummet är lättillgängligt. 6

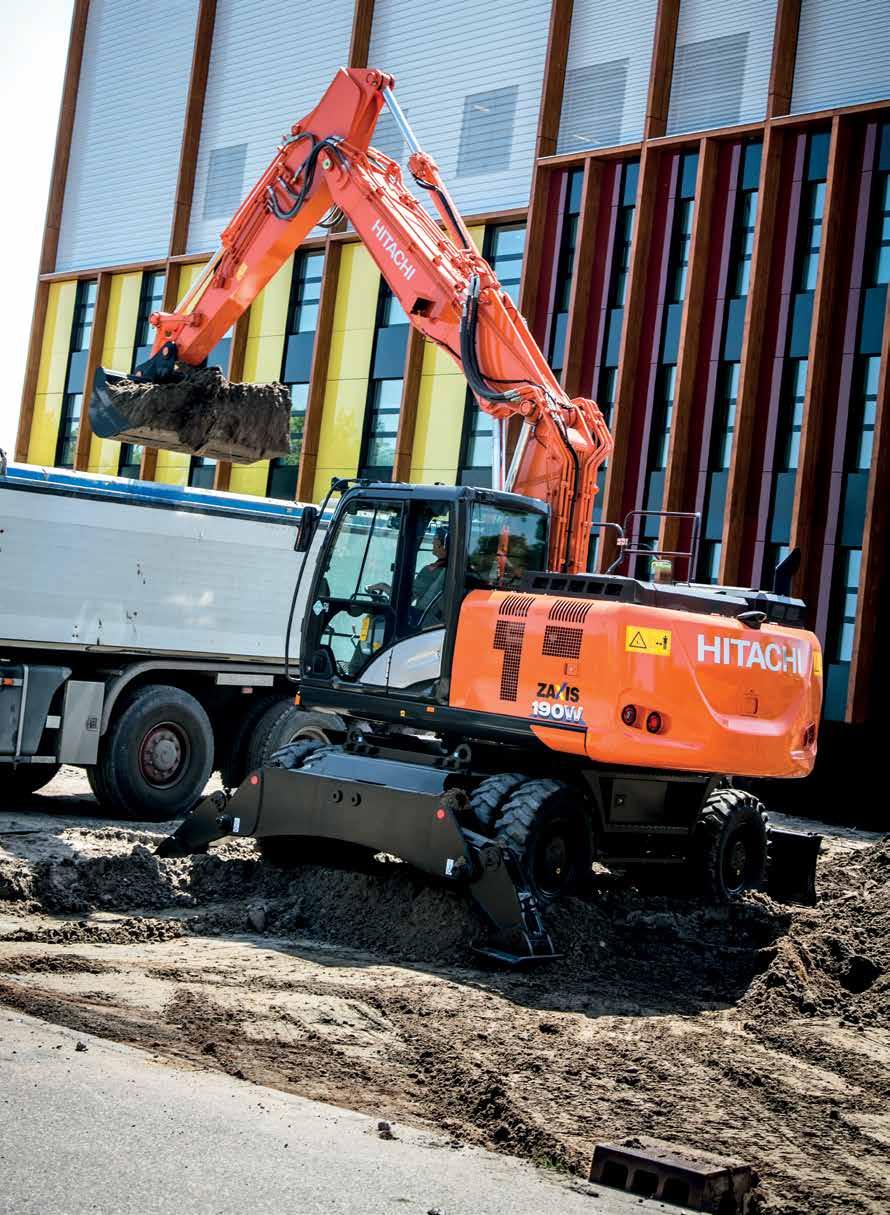

7 Bränslehuvudfiltret är lätt att byta ut. Expansionskärlet förhindrar att motordelar överhettas. 7

8 Större skydd över schaktbladscylindrarna ger bättre tillförlitlighet. Tillförlitligheten ökar med ett förstärkt skydd till stödbenscylindern. 8

9 ZX190W-6 Under utvecklingen av Zaxis-6 hade Hitachi testmaskiner av flera modeller på omfattande tester i sex europeiska länder: Holland, Belgien, Tyskland, Norge, Sverige och Italien. ENGAGERAD I HÅLLBARHET Hitachi har ett marknadsledande rykte om att tillverka de mest tillförlitliga och hållbara entreprenadmaskinerna. Driftssäkerheten hos ZX190W-6 bidrar till att den uppnår höga nivåer av tillgänglighet och därmed även den produktionskapacitet som vi är vana vid, även i tuffa arbetsmiljöer. Förbättrat bränslesystem En högpresterande vattenavskiljare för extra skydd mot vatten och ett bränslefilterhus med integrerad termostat underlättar vid körning i kall väderlek. En kraftig elektrisk bränslepump med hög kapacitet matar dessutom fram lämplig mängd bränsle till motorn för att erhålla bästa prestanda. Uppgraderad motor Motorblocket och förbränningsrummet är tillverkat av kraftigare material och den reviderade formen på kolven är utvecklad för att erhålla renare avgaser. Dessa funktioner ökar motorns tillförlitlighet ytterligare. Bättre skydd Skyddet över schaktbladscylindern är större på ZX190W-6 än på tidigare modeller. Skyddet till stödbenscylindern är också förstärkt. På detta sätt förbättras tillförlitligheten för båda komponenterna. Hög markfrigång Transmissionen sitter ovanför axeln för att förhindra skada på grund av att den träffar oväntade hinder. Förstärkt för säkrare arbetsmiljö. 9

10 ZX190W-6 Den är snabb och mångsidig och kan användas på väg och i terräng Matthias Schindler, VD, Joh. Sahler GmbH DEN ULTIMATA I MÅNGSIDIGHET Mångsidigt användande var en viktig faktor vid utformningen av ZX190W-6. Zaxis-6 hjulgrävmaskiner har tillverkats för att erbjuda större mångsidighet, med allt från ett modulärt underrede till de användarvänliga funktionerna i förarhytten. Den är perfekt för tyngre servicearbeten, som ett kompliment till bandgrävare på vägbanor och andra ytor som lätt skadas. Större flexibilitet Redskapslägena tilt och tiltrotator är integrerade i redskapssystemet på ZX190W-6. Dessa och nio andra lägen kan registreras i monitorn för att underlätta korrekt användning av respektive redskap och därmed öka mångsidigheten och driftsäkerheten. Power boost Den omtyckta funktionen Power boost har 10 % högre kapacitet än ZX190W-3. Detta ökar möjligheten för ZX190W-6 att leverera en förbättrad grävprestanda och lyftkraft. Minskat underhåll Motvikten har omkonstruerats och den har LED-belysning i bakljusen. Den ger inte bara bättre synlighet vid dålig belysning utan kräver också mindre underhåll, vilket hjälper till att hålla nere kostnader. Utmärkt sikt Förarhytten på Zaxis-6 hjulgrävmaskiner erbjuder utmärkt sikt. Den har en liten ratt och en skärm som är placerad på den högra pelaren så att inte operatörens sikt på arbetsplatsen hindras. Två ytterligare redskapslägen bidrar till ökad mångsidighet hos ZX190W-6. 10

11 Power boost ger 10 % högre effekt. LED-bakljusen har lång livslängd. 11

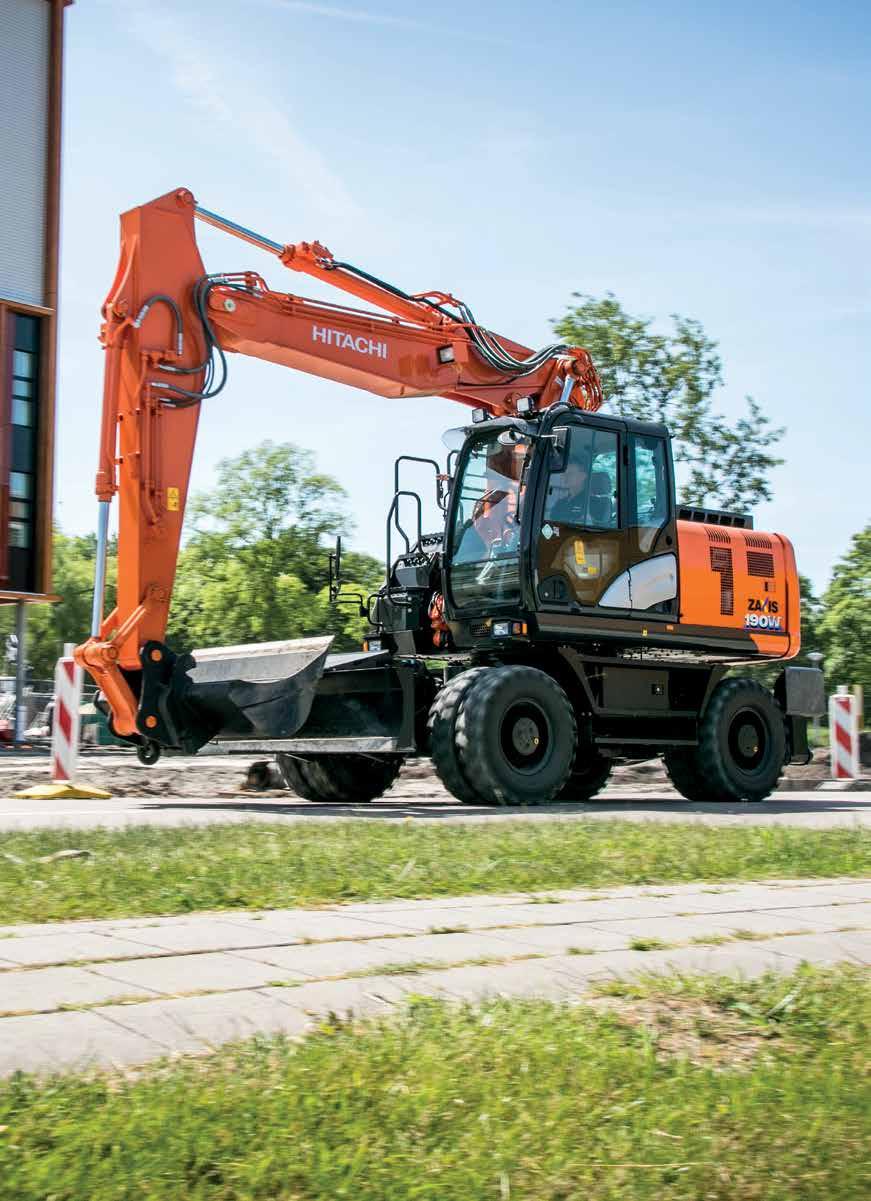

12 Utmärkt beständighet bevarar hyttens kondition. Urea tillsätts i avgassystemet för att sänka avgasutsläppen. 12

13 ZX190W-6 Synpunkter från kunder och Hitachi-personal världen över hanteras vid regelbundna konstruktionsmöten som hålls på utvecklingsavdelningen i Tsuchiura Works i Japan, för att upprätthålla satta kvalitetsstandarder. AV DEN HÖGSTA KVALITETEN Hitachis Tsuchiura Works i Japan, världens största grävmaskinsfabrik, ställer högsta möjliga krav vad gäller säkerhet och tillförlitlighet av sina produkter. ZX190W-6 medärvda och inbyggda kvalitet visar sig på flera sätt, i allt från den minsta komponenten till den imponerande prestandan på arbetsplatsen. Ergonomiska reglage bidrar till den bekväma arbetsplatsen. Långvarig kylning I överdelen sitter ett högkvalitativt tätningsmaterial kring kylpaketet som inte bryts ner av värmen och som även agerar som ljudisolering. Detta säkerställer att de goda egenskaperna på akustik och kylning på ZX190W-6 bibehålls under mycket lång tid. Utmärkt beständighet All panel i förarhytten är tillverkad i hållbar AES-plast. Detta säkerställer en enastående väderbeständighet och förhindrar att solens ultravioletta strålar påverkar panelen. Minskade utsläpp Hitachi har utvecklat ett system med selektiv katalytisk reducering (SCR) som sprutar in urea i avgassystemet för att reducera mängden kväveoxid i avgaserna. Denna spjutspetsteknik bidrar inte bara till en bättre miljö utan uppfyller även Steg IV I EU:s emissionskrav. Högklassig komfort Ett fullt justerbart säte, rymlig förarhytt, användarvänliga reglage, låg ljudnivå och en avancerad musikanläggning bidrar alla till den ultimata arbetsmiljön. Säkerhet på arbetsplatsen ZX190W-6 har utrustats med en högklassig Roll-over Protective Structure (ROPS) CRES V förarhytt (konstruktion förstärkt med mittpelare). Den trycksatta förarhytten är utformad för att skydda föraren i händelse av olycka men även från att skadliga partiklar och damm från arbetsplatsens inte tränger in. 13

14 ZX190W-6 Zaxis-6 hjulgrävmaskiner är utvecklade i Japan men byggda för Europa Burkhard Janssen, General Manager Product Management & Engineering, Hitachi Construction Machinery (Europe) NV HÖJDEN AV TEKNIK ZX190W-6 erbjuder kunden en klar fördel, den är fylld av unik teknik som Hitachi har utvecklat speciellt för Zaxis-6 grävmaskiner. Med egenhändigt konstruerade kompoenter och högklassig tillverkning i det mest kvalitetsmedvetna landet i världen, har denna innovativa modell utformats för att förbättra effektiviteten och prestandan och sänka den totala ägandekostnaden. Lägre förluster HIOS IV hydraulsystem utvecklas och tillverkas av Hitachi för Hitachimaskiner utan extern inblandning eller mellanhänder. Det är unikt och ger Hitachi egna möjligheter att minska effektförluster och därmed öka bränsleeffektiviteten. Genom att ventilbordet nu styr mängden hydraulolja som pumparna ska leverera kan systemet minska mängden överflödig outnyttjad returolja jämfört med tidigare. Detta bidrar till att sänka bränsleförbrukningen med 15 % (i PWRläge) med bibehållen produktivitet. Användarvänlig funktion En stor bildskärm på sju tum kan visa teknisk information av många olika slag. Skärmen kan ställas in för upp till 32 språk vilket gör att alla operatörer snabbt kan kontrollera maskinens status och inställningar. Maskinkommunikation Med Global e-service kan ägare kan ha uppsikt över sin maskinpark på distans via Owner s Site (ständig åtkomst dygnet runt, varje dag) och ConSite (en automatisk månadsrapport). Detta hjälper till att maximera effektiviteten, minimera stillestånd och förbättra den totala prestandan. Lägre utsläpp Avgasreningen består av en dieseloxidationskatalysator (DOC), insprutningsrör för urea, SCR-system och ljuddämpare. Denna avancerade teknik bidrar till att sänka utsläppen och ljudnivåerna. Avancerad ljudanläggning AM/FM-radion är integrerad i monitorn och hanteras via enkla och tillgängliga reglage i panelen, ett AUX-uttag för externa ljudenheter är kopplat till ljudsystemet. Detta påkostade val av underhållning bidrar till en njutningsbar och produktiv arbetsmiljö. 14

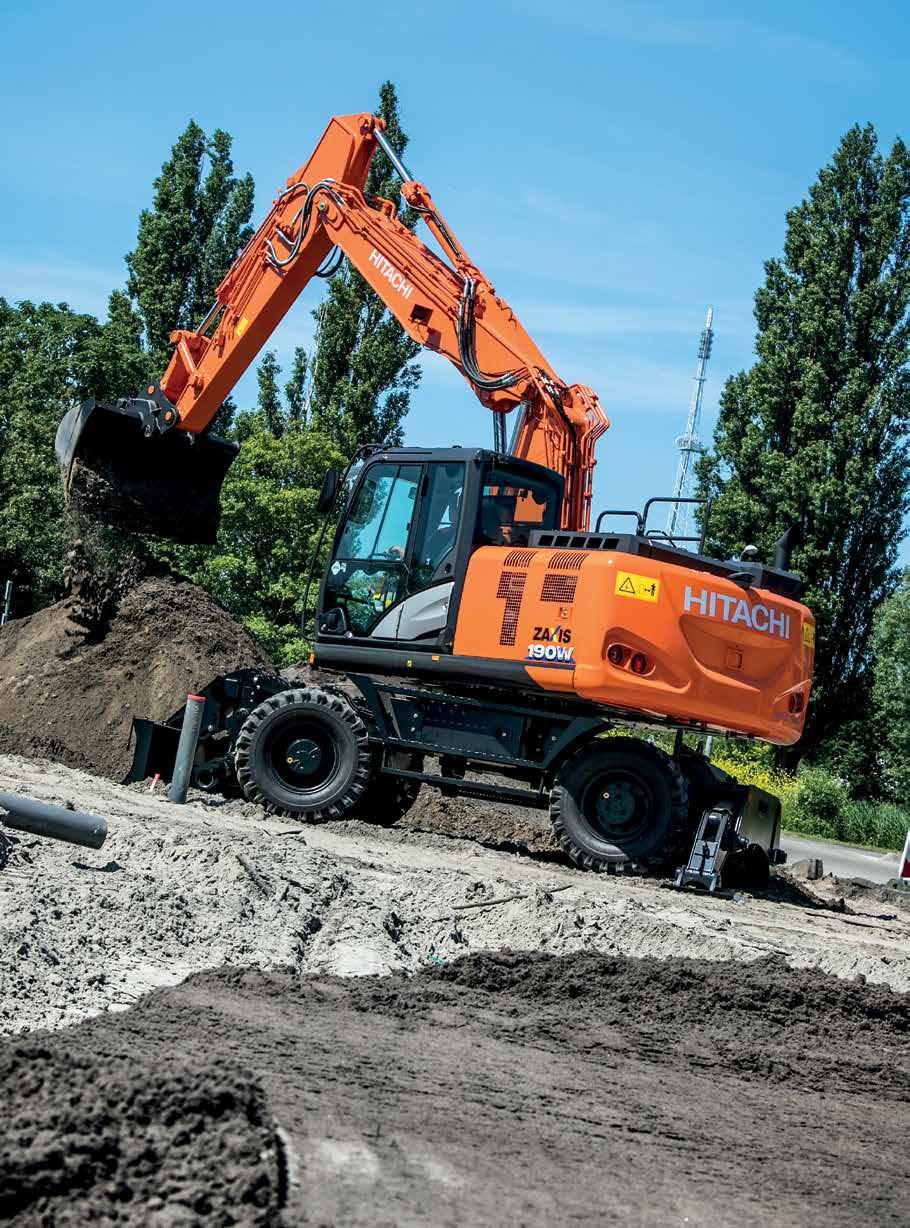

15 15 % lägre bränsleförbrukning (PWR-läge) med HIOS IV. Skärmen visar maskinstatus och inställningar. SCR-system reducerar emissioner och ljudnivåer. 15

16 ZX190W-6 Den verkliga totalkostnaden kommer att gynna din verksamhet Peter Kögel, Member of the Management Board, Kögel Bau GmbH & Co. KG SÄNK DIN TOTALKOSTNAD Hitachi har skapat programmet Support Chain after-sales för att säkerställa optimal effektivitet, minimal stopptid, sänkta driftkostnader och bibehålla ett högt andrahandsvärde. Global e-service Hitachi har utvecklat två kommunikationssystem som en del av Global e-service. Owner s Site och ConSite är en integrerad del i grävmaskinen och sänder dagligen driftdata via GPRS eller satellit till Detta möjliggör omedelbar tillgång till Owner s Site, och den viktiga information som krävs för att hålla dig uppdaterad. Genom att jämföra produktiva och ej produktiva drifttimmar kan effektiviteten förbättras. En effektiv hantering av underhållsprogrammen bidrar till att maximera tillgängligheten. Användarvänlig funktion Driftskostnaderna kan också hanteras genom att analysera bränsleförbrukningen. Placeringen och rörelserna hos varje maskin visas tydligt för att underlätta planering. En automatisk servicerapport ConSite sänder e-post varje månad med en summering av information från Global e-service för varje maskin. Detta innefattar: drifttid per dag samt bränsleförbrukning; statistik över driftsläge, plus en jämförelse mellan bränsleförbrukning/effektivitet och CO 2 -utsläpp. Teknisk support Varje servicetekniker genomgår en fullständig teknisk utbildning. Dessa utbildningar ger servicetekniker tillgång till den tekniska kunskap som finns inom Hitachi och dess konstruktionsavdelning. De kan sedan kombinera denna globala kunskap med det lokala landet och kundens kultur för att tillhandahålla den högsta graden av support. 16

17 Global e-service Teknisk support Hitachi reservdelar Utökad garanti och serviceavtal Varje ny Hitachi Zaxis-6 täcks till fullo av tillverkarens garanti. För extra skydd på grund av arbetsförhållanden eller för att minimera reparationskostnader erbjuder Hitachi alternativet med en utökad garanti som kallas HELP (Hitachi Extended Life Program) samt omfattande serviceavtal. Dessa kan hjälpa till att optimera prestandan på varje maskin, minska driftstopp och säkerställa högre andrahandsvärde. Reservdelar Hitachi tillhandahåller ett stort reservdelslager med en hög tillgänglighet av reservdelar som levereras från det m 2 stora HCME European Parts Depot i Holland. Hitachi Genuine Parts: får maskiner att arbeta längre, med lägre kostnader för drift och underhåll. Hitachi Select Parts: speciellt för äldre maskiner, de kostar mindre, har en hög kvalitet och levereras med tillverkarens garanti. Performance Parts: för att klara krävande förhållanden, de har tillverkats för bättre hållbarhet, bättre prestanda och längre livslängd. Renoverade komponenter: erbjuder en ekonomiskt hållbar lösning, de är det bästa alternativet när förebyggande reparationer krävs. Oavsett val är den välkända kvaliteten från Hitachi Construction Machinery säkerställd. 17

18 18 EH tipptruckar EX grävmaskiner ZW hjullastare

19 Hitachi Construction Machinery Vi utvecklar entreprenadmaskiner som bidrar i utvecklingen av moderna och bekväma samhällen Yuichi Tsujimoto, HCM President BYGG EN BÄTTRE FRAMTID Hitachi, Ltd. bildades 1910 med en grundfilosofi att bidra till samhället genom teknik. Detta är fortfarande inspirationen bakom Hitachi-gruppens tillförlitliga produkter som svarar till dagens utmaningar och bidrar till att skapa en bättre värld. Hitachi, Ltd. är nu ett av världens största företag, med ett mycket stort utbud av innovativa produkter och tjänster. Dessa har skapats för att utmana konventionen, förbättra den sociala infrastrukturen och bidra till ett hållbart samhälle. Hitachi Construction Machinery Co., Ltd. (HCM) bildades 1970 som ett dotterbolag till Hitachi, Ltd. och har blivit en av världens största leverantörer av entreprenadmaskiner. Som en pionjär på att producera hydrauliska grävmaskiner, tillverkar HCM även hjullastare, tipptruckar, bandgående kranar och maskiner för specialapplikationer. I förening med avancerad teknik, har Hitachi Construction Machinery ett rykte om högsta kvalitet. Att vara lämplig för ett brett spektrum av branscher, innebär alltid hårt arbete runt om i världen genom att bidra till att skapa infrastruktur för ett säkert och bekvämt sätt att leva, utveckla naturresurser och stöd till katastrofhjälpinsatser. Hitachi Zaxis grävmaskiner är kända för att vara pålitliga, hållbara och mångsidiga - kapabla att leverera de högsta produktivitetsnivåerna under de mest krävande förhållanden. De är utvecklade för att ge ägare en minskad total ägandekostnad, och operatörer den ultimata nivån av komfort och säkerhet. Minigrävmaskiner 19

20 SPECIFIKATIONER MOTOR Modell... Isuzu AR-4HK1X Typ... Vattenkyld fyrtaktsmotor, direktinsprutad Insug... Turboladdare med variabel geometri, laddluftkylare, kyld EGR Avgasrening... DOC- och SCR-system Antal cylindrar... 4 Nominell effekt ISO ,4 kw vid min -1 ISO 9249, netto kw vid min -1 SAE J1349, netto kw vid min -1 Maximalt vridmoment Nm vid min -1 Cylindervolym... 5,193 L Cylinderdiameter och slaglängd mm x 125 mm Batterier... 2 x 12 V / 93 Ah HYDRAULSYSTEM Hydraulpumpar Huvudpumpar... 2 variabla axialkolvpumpar Maximalt hydrauloljeflöde... 2 x 169 liter/min Servopump... 1 kugghjulspump Maximalt hydrauloljeflöde liter/min Styrpump... 1 kugghjulspump Maximalt hydrauloljeflöde... 28,6 liter/min Hydraulmotorer Transport... Sväng... Tryckbegränsningsventiler Hydraulsystem... 34,3 MPa Svängkrets... 33,4 MPa Transportkrets... 34,8 MPa Servokrets... 3,9 MPa Power boost... 36,3 MPa 1 variabla axialkolvmotorer 1 axialkolvmotor Hydraulcylindrar Kvantitet Cylinderdiameter Kolvstångsdiameter Bom mm 85 mm Sticka mm 90 mm Skopa mm 75 mm Vridning * mm 105 mm * : För trippelbom ÖVERDEL Runtomsvängande överdel Kraftig rambalk med D-profil. Svängenhet Axialkolvmotor med planetväxellåda i oljebad. Svängkransen är enkelrads. Svängbromsen ansätts av fjäderkraft och lossas hydrauliskt. Svänghastighet... 12,2 min -1 Svängmoment... 53,3 knm Förarhytt Oberoende, rymlig förarhytt, mm bred och mm hög, uppfyller ISO*-normer. * International Organization for Standardization UNDERREDE Underrede på hjul. Ramen är av svetsad, avspänningsglödgad struktur. Kraftöverföringssystem: Powershift-transmission med två växlar och variabel axialkolvdrivmotor. Körhastighet (framlänges och baklänges) Krypkörning... 0 till 2,6 km/tim Lågfart... 0 till 8,6 km/tim Högfart... 0 till 35 km/tim Maximal dragkraft kn Stigningsförmåga % (35 grader) Min. vändradie mm Axel: Fyrhjulsdrift. Framaxeln kan låsas hydrauliskt i valfri position. Pendlande framaxel... ± 7 Bromssystem: Underhållsfria våta skivbromsar på framaxel är standard. Helt och hållet hydrauliskt servicebromssystem LJUDNIVÅ Ljudnivå i hytt enligt ISO LpA 72 db(a) Extern ljudnivå enligt ISO 6395 och EU-direktiv 2000/14/EC...LwA 100 db(a) VOLYMUPPGIFTER Bränsletank...290,0 liter Motorns kylvätska...28,0 liter Motorolja...23,0 liter Svängenhet...6,2 liter Transmission...2,5 liter Främre differentialväxel...9,5 liter Bakre differentialväxel...14,0 liter Navreduktion Framaxel... 2 x 2,5 liter Bakaxel... 2 x 2,5 liter Hydraulsystem...180,0 liter Hydraultank...100,0 liter DEF/AdBlue -tank... 26,0 liter 20

21 VIKTER Vikt vid drift Sticklängd 2,21 m 2,40 m 2,71 m Stöd Monobom Standard spårvidd/ Bred spårvidd 2-delad Standard spårvidd/ Bred spårvidd Bakre blad Bakre stödben Stödben och blad Främre och bakre stödben Bakre blad Bakre stödben Stödben och blad Främre och bakre stödben Bakre blad Bakre stödben Stödben och blad Främre och bakre stödben Inklusive 0,70 m ³ (ISO rågad), skopvikt (600 kg) och motvikt (3 700 kg). kg kg SKOPA OCH STICKANS GRÄVKRAFT ZAXIS 190W med monobom Sticklängd 2,26 m 2,71 m Skopans brytkraft* ISO Skopans brytkraft* SAE: PCSA 123 kn 107 kn Stickans rivkraft* ISO 105 kn 91 kn Stickans rivkraft* SAE: PCSA 100 kn 87 kn * Vid Power boost ZAXIS 190W med trippelbom Sticklängd 2,26 m 2,40 m 2,71 m Skopans brytkraft* ISO Skopans brytkraft* SAE: PCSA 123 kn 107 kn Stickans rivkraft* ISO 105 kn 97 kn 91 kn Stickans rivkraft* SAE: PCSA 100 kn 93 kn 87 kn * Vid Power boost 21

22 SPECIFIKATIONER ARBETSOMRÅDEN: MONOBOM meter E C 4 3 D 2 1 D 0 1 A Marknivå 2 3 B B F A 2,26 m 2,71 m ,5 m meter Enhet: mm ZAXIS 190W Monobom Sticklängd 2,26 m 2,71 m A Max. räckvidd A Max. räckvidd (i marknivå) B Max. grävdjup B Max. grävdjup för 2,5 m nivå C Max. grävhöjd D Max. tömningshöjd D Min. tömningshöjd E Min. svängradie F Max. vertikalt grävdjup

23 ARBETSOMRÅDEN: TRIPPELBOM meter E C 4 3 D 2 1 D B B F A A Marknivå 2,26 m 2,40 m 2,71 m 5 6 2,5 m meter Enhet: mm ZAXIS 190W Trippelbom Sticklängd 2,26 m 2,40 m 2,71 m A Max. räckvidd A Max. räckvidd (i marknivå) B Max. grävdjup B Max. grävdjup för 2,5 m nivå C Max. grävhöjd D Max. tömningshöjd D Min. tömningshöjd E Min. svängradie F Max. vertikalt grävdjup

24 SPECIFIKATIONER MÅTT MONOBOM A F C B G D E J H TRIPPELBOM W A C V B D E FRÄMRE BLAD OCH BAKRE STÖDBEN FRÄMRE OCH BAKRE STÖDBEN P Q L O M L K N M K N BAKRE BLAD P Q L M 24 K N O R S T G

25 MÅTT Enhet: mm Standard spårvidd/bred spårvidd A Total längd (med monobom) Bakre blad Bakre stödben Främre blad bakre stödben Främre stödben bakre blad Främre och bakre stödben Sticka 2,26 m Sticka 2,71 m A Total längd (med trippelbom) Sticka 2,26 m Sticka 2,40 m Sticka 2,71 m B Total höjd på bommen (med monobom) Sticka 2,26 m Sticka 2,71 m B Total höjd på bommen (med trippelbom) Sticka 2,26 m Sticka 2,40 m Sticka 2,71 m C Bakre svängradie D Höjd på motorhuv E Frigångshöjd under motvikt F Överdelens totala bredd G Förarhyttens totala höjd G Ledstångens totala höjd H Total bredd 2 550/2 730 J Min. markfrigång 350 K Hjulbas L Svängcentrum till bakaxel M Överhäng fram N Överhäng bak O Max. bladsänkning P Bladets höjd Q Max. bladhöjning R Bladets totala bredd 2 530/ /2 730 S Total bredd stödben uppe T Total bredd stödben nere V Total höjd på bommen (transport) Sticka 2,26 m Sticka 2,40 m Sticka 2,71 m W Överhäng fram (transport) Sticka 2,26 m Sticka 2,40 m Sticka 2,71 m Transportmåtten är A (A ), B (B ), H (utan blad) eller A (A ), B (B ), R (med blad). 25

26 LYFTKAPACITET Obs: 1. Kapaciteten är baserad på ISO Lyftkapaciteten överskrider inte 75 % av tipplasten med maskinen på fast och jämn mark eller 87 % av full hydraullyftkapacitet. 3. Lastpunkten är centrum av skopans monteringsbult på stickan. 4. *Anger att lasten begränsas av hydraulkapaciteten. 5. Varje värde med bakre bladet upp över framaxelsidan och varje värde med bakre bladet nere över bakaxelsidan respektive, samt värde i optimal position med positioneringscylindern m = Marknivå. A: Räckvidd B: Lastpunktshöjd C: Lyftkapacitet För lyftkapacitet, dra ifrån vikten på skopa och snabbfäste från lyftkapaciteter utan skopa. ZAXIS 190W MONOBOM, STICKA 2,71 M, KG MOTVIKT, STANDARD SPÅRVIDD Kapacitet över fram eller bak Tvärs larv eller 360 grader Enhet : kg Räckvidd Stöd 3,0 m 4,5 m 6,0 m 7,5 m Vid max. räckvidd meter 6,0 m 4,5 m 3,0 m 1,5 m 0 m (marknivå) -1,5 m -3,0 m Bakre blad uppe (över fram) * * Bakre blad nere (över bak) * * Bakre stödben nere (över bak) * * Främre stödben och bakre blad nere (över bak) *4 940 *4 940 *3 400 *3 400 Främre blad och bakre stödben nere (över bak) *4 940 *4 940 *3 400 * stödben nere (över bak) *4 940 *4 940 *3 400 *3 400 Bakre blad uppe (över fram) * * Bakre blad nere (över bak) * * * * Bakre stödben nere (över bak) * * * * Främre stödben och bakre blad nere (över bak) *6 960 *6 960 * * *3 370 *3 370 Främre blad och bakre stödben nere (över bak) *6 960 *6 960 * * *3 370 * stödben nere (över bak) *6 960 *6 960 *5 840 *5 840 *3 850 *3 850 *3 370 *3 370 Bakre blad uppe (över fram) Bakre blad nere (över bak) * * * * Bakre stödben nere (över bak) * * * Främre stödben och bakre blad nere (över bak) * * * * Främre blad och bakre stödben nere (över bak) * * * stödben nere (över bak) *8 430 *8 430 * *3 500 *3 500 Bakre blad uppe (över fram) Bakre blad nere (över bak) * * * Bakre stödben nere (över bak) * * Främre stödben och bakre blad nere (över bak) * * * * Främre blad och bakre stödben nere (över bak) * * * stödben nere (över bak) * * * Bakre blad uppe (över fram) Bakre blad nere (över bak) * * * Bakre stödben nere (över bak) * Främre stödben och bakre blad nere (över bak) * * * * Främre blad och bakre stödben nere (över bak) * * stödben nere (över bak) * * * Bakre blad uppe (över fram) * Bakre blad nere (över bak) * * * * Bakre stödben nere (över bak) *8 440 *8 440 * Främre stödben och bakre blad nere (över bak) *8 440 *8 440 * * * Främre blad och bakre stödben nere (över bak) *8 440 *8 440 * * stödben nere (över bak) *8 440 *8 440 * * * Bakre blad uppe (över fram) * Bakre blad nere (över bak) * * * * Bakre stödben nere (över bak) * * * * * Främre stödben och bakre blad nere (över bak) * * * * * Främre blad och bakre stödben nere (över bak) * * * * * stödben nere (över bak) * * *7 670 *7 670 * * ,88 7,62 8,01 8,10 7,90 7,38 6,47 26

27 ZAXIS 190W MONOBOM, STICKA 2,71 M, KG MOTVIKT, BRED SPÅRVIDD Kapacitet över fram eller bak Tvärs larv eller 360 grader Enhet : kg Räckvidd Stöd 3,0 m 4,5 m 6,0 m 7,5 m Vid max. räckvidd meter 6,0 m 4,5 m 3,0 m 1,5 m 0 m (marknivå) -1,5 m -3,0 m Bakre blad uppe (över fram) * * Bakre blad nere (över bak) * * Bakre stödben nere (över bak) * *3 400 *3 400 Främre stödben och bakre blad nere (över bak) *4 940 *4 940 *3 400 *3 400 Främre blad och bakre stödben nere (över bak) *4 940 *4 940 *3 400 * stödben nere (över bak) *4 940 *4 940 *3 400 *3 400 Bakre blad uppe (över fram) * * Bakre blad nere (över bak) * * * * Bakre stödben nere (över bak) * * * * Främre stödben och bakre blad nere (över bak) *6 960 *6 960 * * *3 370 *3 370 Främre blad och bakre stödben nere (över bak) *6 960 *6 960 * * *3 370 * stödben nere (över bak) *6 960 *6 960 *5 840 *5 840 *3 850 *3 850 *3 370 *3 370 Bakre blad uppe (över fram) Bakre blad nere (över bak) * * * * Bakre stödben nere (över bak) * * * Främre stödben och bakre blad nere (över bak) * * * * Främre blad och bakre stödben nere (över bak) * * * stödben nere (över bak) *8 430 *8 430 * *3 500 *3 500 Bakre blad uppe (över fram) Bakre blad nere (över bak) * * * Bakre stödben nere (över bak) * * Främre stödben och bakre blad nere (över bak) * * * * Främre blad och bakre stödben nere (över bak) * * * stödben nere (över bak) * * * Bakre blad uppe (över fram) Bakre blad nere (över bak) * * * Bakre stödben nere (över bak) * Främre stödben och bakre blad nere (över bak) * * * * Främre blad och bakre stödben nere (över bak) * * stödben nere (över bak) * * * Bakre blad uppe (över fram) * Bakre blad nere (över bak) *8 440 *8 440 * * * Bakre stödben nere (över bak) *8 440 *8 440 * Främre stödben och bakre blad nere (över bak) *8 440 *8 440 * * * Främre blad och bakre stödben nere (över bak) *8 440 *8 440 * * stödben nere (över bak) *8 440 *8 440 * * * Bakre blad uppe (över fram) * Bakre blad nere (över bak) * * * * Bakre stödben nere (över bak) * * * * * Främre stödben och bakre blad nere (över bak) * * * * * Främre blad och bakre stödben nere (över bak) * * * * * stödben nere (över bak) * * *7 670 *7 670 * * ,88 7,62 8,01 8,10 7,90 7,38 6,47 27

28 ZAXIS 190W TRIPPELBOM, STICKA 2,40 M, KG MOTVIKT, STANDARD SPÅRVIDD Kapacitet över fram eller bak Tvärs larv eller 360 grader Enhet : kg Räckvidd Stöd 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Vid max. räckvidd meter 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 0 m (marknivå) -1,5 m -3,0 m Bakre blad uppe (över fram) *4 850 *4 850 * Bakre blad nere (över bak) *4 850 *4 850 *4 170 *4 170 Bakre stödben nere (över bak) *4 850 *4 850 *4 170 *4 170 Främre stödben och bakre blad nere (över bak) *4 850 *4 850 *4 170 *4 170 Främre blad och bakre stödben nere (över bak) *4 850 *4 850 *4 170 * stödben nere (över bak) *4 850 *4 850 *4 170 *4 170 Bakre blad uppe (över fram) *4 810 *4 810 * * Bakre blad nere (över bak) *4 810 *4 810 * * Bakre stödben nere (över bak) *4 810 *4 810 * *3 700 *3 700 Främre stödben och bakre blad nere (över bak) *4 810 *4 810 *4 840 *4 840 *3 700 *3 700 Främre blad och bakre stödben nere (över bak) *4 810 *4 810 *4 840 *4 840 *3 700 * stödben nere (över bak) *4 810 *4 810 *4 840 *4 840 *3 700 *3 700 Bakre blad uppe (över fram) *7 480 *7 480 * * Bakre blad nere (över bak) *7 480 *7 480 * * * Bakre stödben nere (över bak) *7 480 *7 480 *5 800 *5 800 * * Främre stödben och bakre blad nere (över bak) *7 480 *7 480 *5 800 *5 800 * *3 570 *3 570 Främre blad och bakre stödben nere (över bak) *7 480 *7 480 *5 800 *5 800 *5 130 *5 130 *3 570 * stödben nere (över bak) *7 480 *7 480 *5 800 *5 800 *5 130 *5 130 *3 570 *3 570 Bakre blad uppe (över fram) * * Bakre blad nere (över bak) *9 130 *9 130 * * * * Bakre stödben nere (över bak) *9 130 *9 130 * *5 810 *4 210 * * Främre stödben och bakre blad nere (över bak) *9 130 *9 130 *7 420 *7 420 *5 810 *5 000 * * Främre blad och bakre stödben nere (över bak) *9 130 *9 130 *7 420 *7 420 * * * stödben nere (över bak) *9 130 *9 130 *7 420 *7 420 *5 810 *5 810 * *3 630 *3 630 Bakre blad uppe (över fram) * * * Bakre blad nere (över bak) * * * * * Bakre stödben nere (över bak) * * * * * Främre stödben och bakre blad nere (över bak) * * * * * * Främre blad och bakre stödben nere (över bak) * * * * * stödben nere (över bak) * * * * * Bakre blad uppe (över fram) *9 010 *9 010 * * Bakre blad nere (över bak) *9 010 *9 010 * * * * * Bakre stödben nere (över bak) *9 010 *9 010 * * * * Främre stödben och bakre blad nere (över bak) *9 010 *9 010 * * * * * * Främre blad och bakre stödben nere (över bak) *9 010 *9 010 * * *9 670 *7 790 * * * stödben nere (över bak) *9 010 *9 010 * * * * * * Bakre blad uppe (över fram) * * Bakre blad nere (över bak) * * * * * * Bakre stödben nere (över bak) * * * * Främre stödben och bakre blad nere (över bak) * * * * * * * Främre blad och bakre stödben nere (över bak) * * * * * * * stödben nere (över bak) * * * * * * * Bakre blad uppe (över fram) * * Bakre blad nere (över bak) * * * * * Bakre stödben nere (över bak) * * * * * Främre stödben och bakre blad nere (över bak) * * * * * Främre blad och bakre stödben nere (över bak) * * * * * stödben nere (över bak) * * * * * * ,14 6,48 7,27 7,68 7,77 7,56 7,01 5,94 28

29 ZAXIS 190W TRIPPELBOM, STICKA 2,40 M, KG MOTVIKT, BRED SPÅRVIDD Kapacitet över fram eller bak Tvärs larv eller 360 grader Enhet : kg Räckvidd Stöd 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m Vid max. räckvidd meter 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 0 m (marknivå) -1,5 m -3,0 m Bakre blad uppe (över fram) *4 850 *4 850 *4 170 *4 170 Bakre blad nere (över bak) *4 850 *4 850 *4 170 *4 170 Bakre stödben nere (över bak) *4 850 *4 850 *4 170 *4 170 Främre stödben och bakre blad nere (över bak) *4 850 *4 850 *4 170 *4 170 Främre blad och bakre stödben nere (över bak) *4 850 *4 850 *4 170 * stödben nere (över bak) *4 850 *4 850 *4 170 *4 170 Bakre blad uppe (över fram) *4 810 *4 810 * * Bakre blad nere (över bak) *4 810 *4 810 * * Bakre stödben nere (över bak) *4 810 *4 810 * *3 700 *3 700 Främre stödben och bakre blad nere (över bak) *4 810 *4 810 *4 840 *4 840 *3 700 *3 700 Främre blad och bakre stödben nere (över bak) *4 810 *4 810 *4 840 *4 840 *3 700 * stödben nere (över bak) *4 810 *4 810 *4 840 *4 840 *3 700 *3 700 Bakre blad uppe (över fram) *7 480 *7 480 * * * Bakre blad nere (över bak) *7 480 *7 480 *5 800 *5 800 * * Bakre stödben nere (över bak) *7 480 *7 480 *5 800 *5 800 * * Främre stödben och bakre blad nere (över bak) *7 480 *7 480 *5 800 *5 800 *5 130 *5 130 *3 570 *3 570 Främre blad och bakre stödben nere (över bak) *7 480 *7 480 *5 800 *5 800 *5 130 *5 130 *3 570 * stödben nere (över bak) *7 480 *7 480 *5 800 *5 800 *5 130 *5 130 *3 570 *3 570 Bakre blad uppe (över fram) * * * Bakre blad nere (över bak) *9 130 *9 130 * * * * Bakre stödben nere (över bak) *9 130 *9 130 * * * * Främre stödben och bakre blad nere (över bak) *9 130 *9 130 *7 420 *7 420 *5 810 *5 200 * * Främre blad och bakre stödben nere (över bak) *9 130 *9 130 *7 420 *7 420 * * * stödben nere (över bak) *9 130 *9 130 *7 420 *7 420 *5 810 *5 810 * *3 630 *3 630 Bakre blad uppe (över fram) * * Bakre blad nere (över bak) * * * * * Bakre stödben nere (över bak) * * * * * Främre stödben och bakre blad nere (över bak) * * * *6 540 *5 190 * * Främre blad och bakre stödben nere (över bak) * * * * * stödben nere (över bak) * * * * * Bakre blad uppe (över fram) *9 010 *9 010 * Bakre blad nere (över bak) *9 010 *9 010 * * * * * Bakre stödben nere (över bak) *9 010 *9 010 * *9 670 *6 530 * * Främre stödben och bakre blad nere (över bak) *9 010 *9 010 * * * * * * Främre blad och bakre stödben nere (över bak) *9 010 *9 010 * * * * * * stödben nere (över bak) *9 010 *9 010 * * * * * * Bakre blad uppe (över fram) * * * Bakre blad nere (över bak) * * * * * * Bakre stödben nere (över bak) * * * * Främre stödben och bakre blad nere (över bak) * * * * * * * Främre blad och bakre stödben nere (över bak) * * * * * * * stödben nere (över bak) * * * * * * * Bakre blad uppe (över fram) * * Bakre blad nere (över bak) * * * * * Bakre stödben nere (över bak) * * * * * Främre stödben och bakre blad nere (över bak) * * * * * Främre blad och bakre stödben nere (över bak) * * * * * * stödben nere (över bak) * * * * * * ,14 6,48 7,27 7,68 7,77 7,56 7,01 5,94 29

30 UTRUSTNING : Standardutrustning : Extrautrustning MOTOR Avgasrening Dubbla luftrenarfilter Generator 60 A Tomgångsautomatik Automatisk motoravstängning Motoroljefilter av patronfiltertyp Bränslehuvudfilter av patronfiltertyp Bränslefilterhus med termostat DEF/AdBlue /Urea-tank inloppsfilter och påfyllningsförlängare DEF/AdBlue /Urea-tank med ISOmagnetadapter Luftfilter av torr typ med tömningsventil (med varningsfunktion för igensättning av luftfilter) Skyddsnät kylarpaket ECO/PWR-effektläge Elektrisk matarpump Snabbkoppling motorolja Expansionstank Fläktskydd Bränslekylare Bränsleförfilter med vattenavskiljare Ljudisolerat motorutrymme Underhållsfri förrenare Kylare, oljekylare och laddluftkylare HYDRAULSYSTEM Auto power lyft Ventilbord med tryckbegränsare Extra uttag ledigt på ventilbord Fullflödesfilter Fullflödesfilter typ finfilter med indikator för igensättning Slangbrottsventil för sticka Slangbrottsventil för bom Servofilter Power boost Dämpventil i servokretsen Styrfilter Sugfilter Svängdämpningsventil Variabel tryckbegränsare för hammare och sax Redskapsläge FÖRARHYTT Ljudisolerad förarhytt med hög komfort AM/FM-radio Askkopp Automatstyrd luftkonditionering Reglage för slänthydraulik AUX-ingång och förvaring 24 V cigarettändare CRES V hytt (konstruktion förstärkt med mittpelare) Mugghållare med kyla och värme Elektriskt dubbelsignalhorn Nödstopp motor Utrustad med förstärkta, tonade fönsterglas (grönfärgade) Nödhammare Golvmatta Fotstöd Vindrutespolare Förvaringslåda med kyla och värme Vindrutetorkare med intervallfunktion Belyst tändningslås Laminerad välvd vindruta LED-innerbelysning med instegsljus Förarhytt med OPG-takskydd monterat enligt Nivå II (ISO10262) Säkerhetsgrind 12 V strömuttag Regnskydd Bakre konsol Rullbälte Hytt enligt ROPS (ISO ) Radioantenn i gummi Stol: luftfjädrad förarstol med värmedyna Sätesjustering: ryggstöd, armstöd, höjd och vinkel, justering fram/bak Korta manöverspakar (joystick) Solskydd Takfönster med skjutbar gardin Övre och nedre framrutor och rutor på vänster sida kan öppnas 2 högtalare 4 vätskefyllda elastiska hyttinfästningar FLERFUNKTIONS- MONITOR Larm: överhettning, motorvarning, motoroljetryck, generator, minsta bränslenivå, igensättning av hydraulfilter, igensättning av luftfilter, redskapsläge, överbelastning, problem med SCR-system, etc Summer: överhettning, motoroljetryck, överbelastning, problem med SCR-system Driftinformation för arbetsredskap Mätarvisning: Hastighetsmätare, varvräknare, trippmätare, vattentemperatur, arbetstimmar, bränsleförbrukning, klocka, DEF/AdBlue /Urea-förhållande Övrig visning: redskapsläge, tomgångsautomatik, glödning, backkamera, arbetsomständigheter etc Val mellan 32 språk BELYSNING Extra arbetsbelysning på bom med skydd Extra arbetsbelysning på hytt, fram Extra arbetsbelysning på hytt, bak Bromsljus Positionsljus Varningsblinkers Nummerskyltsbelysning Rotella Blinkers Arbetsbelysning 2 strålkastare ÖVERDEL Batterier 2 x 93 Ah Elektrisk och manuell batterifrånskiljare Handräcken på hyttens ovandel Motvikt kg Elektrisk tankningspump med överfyllnadsskydd och filter Bränslenivågivare Handräcke (förarhytt) Handräcke (plattform) Nivåmätare hydraulolja Backkamera Backspegel (höger och vänster sida) Sidovykamera UNDERREDE Fäste för gripskopa Främre lucka Främre blad + bakre stödben Främre stödben + bakre blad Främre stödben + bakre stödben Parkeringsbroms Bakre blad Bakre stödben Verktygslåda höger, undervagn Verktygslåda vänster, undervagn Däckmönster av traktortyp ( PR) Distansring, dubbelhjul Axel med bred spårvidd 4 förankringskrokar GRÄVAGGREGAT Gjuten skoplänk A Framdragna smörjpunkter Smutstätning på alla skoptappar Flänsbult HN-bussning Förstärkt länk B Tryckplatta av armerat konstharts WC (wolfram-karbid) termisk sprutning Svetsad skoplänk A REDSKAP Dubbelpumpsflöde för redskap Kugghjulspump, sekundärslänthydraulik (30 liter/min) Rördragning, sekundärslänthydraulik Primär slänthydraulik Rördragning, primär slänthydraulik Rördragning för gripskopa HSB-delar för hydraulhammare och sax Servoackumulator PTO-ventil ÖVRIGT Global e-service Låsbart tanklock Låsbara maskinluckor Informationsdator Verktygssats standard Körriktningsmarkering på chassiramen Halkskydd och ledstänger Svängbroms Undre skyddsplåt Standard- och extrautrustning varierar beroende på land. Vänligen kontakta din Hitachi-återförsäljare för ytterligare information. 30

31 MEMO 31

32 Innan maskinen, inklusive maskinkommunikationssystemet, används i ett annat land än utrustningen är ämnad för, kan det vara nödvändigt att utföra ändringar på den så att den överensstämmer med lokala föreskrifter (inklusive säkerhetsföreskrifter), lagar och förordningar i landet. Denna maskin bör inte exporteras eller användas i annat land än den är avsedd för innan överensstämmelsekontroll är utförd. Kontakta din Hitachi-återförsäljare om du har frågor om denna överensstämmelse. Dessa specifikationer kan komma att ändras utan föregående meddelande. Bilder och foton visar standardmodeller och kan ibland inkludera extrautrustning, tillbehör och all standardutrustning med vissa skillnader i färg och funktioner. Se till att ha läst och förstått förarhandboken före bruk för korrekt användning. Hitachi Construction Machinery KS-SV369EU Tryckt i Europa
