1 MÄTINSTRUMENT

2 KAMIC Installation KAMIC Installation AB är ett teknikföretag som arbetar med försäljning, tjänster samt systemlösningar av ljus- och säkerhetsprodukter. Verksamheten är uppdelad i produktområden som: nödbelysning, belysning, brand-/ inbrottslarm, UPS, mätinstrument, EMC-komponenter och system m.fl. Våra huvudsakliga fokusmarknader finns inom fastigheter, bygg och industrin. Huvudkontoret ligger i Karlstad och affärs- och produktionsverksamhet bedrivs i Sverige, Norge och Finland. Försäljningskontor finns i Stockholm, Helsingfors, Göteborg, Malmö, Jönköping och Spånga. Antalet anställda är 70 st och omsättningen uppgår till ca 225 MSEK. KAMIC Installation ingår i KAMIC Group. Totalt är vi 675 anställda verksamma i 12 länder, fördelade på ett 20-tal bolag med en samlad omsättning på ca 1,9 miljarder SEK. För ytterligare information om bolaget besök KAMIC Installation Huvudkontor - Karlstad Körkarlsvägen Karlstad Tel: Försäljningskontor/ Showroom Stockholm Ynglingagatan STOCKHOLM Försäljningskontor/Showroom Göteborg Hulda Mellgrens gata VÄSTRA FRÖLUNDA Försäljningskontor Spånga Fagerstagatan SPÅNGA Försäljningskontor Malmö Malmö (World Trade Center) Jungmansgatan MALMÖ Försäljningskontor Jönköping Fordonsvägen JÖNKÖPING Försäljningskontor/Showroom Finland Kylvöpolku 6, HELSINIKI

3 INNEHÅLL Installationskontroll s. 4-5 Isolationsprovare s. 6-7 Multimetrar s Strömtänger s Serviceinstrument s Miljöinstrument s Tillbehör s Service & support s. 27 3

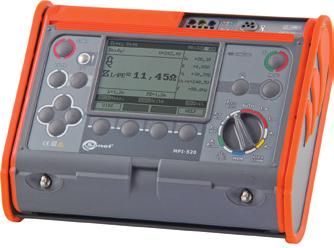

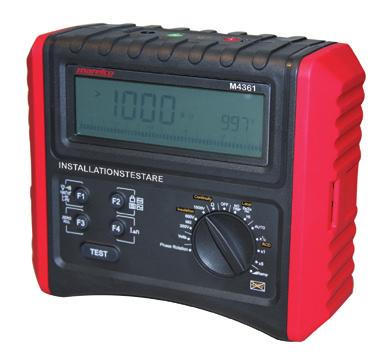

4 INSTALLATIONSKONTROLL Kort om installationskontroll Enligt elsäkerhetsföreskrifterna och svensk standard skall nya, ombyggda eller utvidgade elinstallationer kontrolleras innan de tas i drift för att förebygga skada till följd av el. Kontrollen skall utföras genom inspektion och provning och resultatet skall dokumenteras. Det som inte kan kontrolleras genom inspektion skall kontrolleras genom mätningar. Dessa kan göras med en installationstestare som har alla funktioner som krävs för att utföra kontrollen. Många av dessa instrument har också möjlighet att spara mätvärden i ett minne som sedan kan skrivas ut via dator. Har du frågor så hör av dig till oss vi är experter på kontroll före idrifttagning. Mätningar vid installationskontroll Isolationsresistans Detta test skall göras innan man spänningssätter anläggningen. Genom provning med en hög spänning och liten ström verifierar man systemets minsta isolationsresistans. På så sätt kontrollerar du att det inte föreligger dålig isolering i anläggningen. Lågresistansprovning Genom att mäta kontinuiteten i skyddsjordledarna kan man säkerställa att skyddsjorden har tillräckligt lågt motstånd i överkopplingar mellan olika delar av systemet. Därigenom fastställer man att tillkopplad apparatur är skyddsjordad på ett riktigt sätt. Impedans i jordslinga Genom att mäta motståndet i slingan fas jord fastställer man slingans resistans från fasen i vägguttaget till transformatorn och tillbaka genom jorden till vägguttaget. På detta sätt får man ett beräknat värde på kortslutningsströmmen som kan flyta i ledningen. Dessa värden används för att kontrollera att kabel och säkring har tillräckliga dimensioner och man fastställer på så sätt utlösningsvillkoret. Test av jordfelsbrytare Om ett jordfel uppstår skall jordfelsbrytaren lösa ut och bryta spänningen direkt. Samma brytare får inte lösa ut vid mindre felströmmar än halva jordfelsbrytarens nominella strömvärde. Detta innebär att man även bör prova jordfelsbrytarens utlösningsström, vilket man gör med s.k. strömrampmetod. Jordtagsmätning Är ett jordtag installerat med till exempel jordspett eller jordplatta skall jordtagets ledningsförmåga bestämmas. Detta för att avgöra hur effektivt jordtaget är. Denna mätfunktion finns i de mer avancerade installationstestarna men kan även utföras med en särskild jordtagsmätare eller, i särskilda fall, med jordresistanstång. Installationsprovare Villa, M4361 För installationskontroll på nya och befintliga elinstallationer. Mätspetsen med fjärrkontroll gör jobbet smidigt, och med den stora belysta displayen blir resultatet lätt att läsa. Med ZERO funktionen nollställer du mätsladdarnas egenresistans vilket ger precisa resultat. Varning visas vid felaktig inkoppling. Ett perfekt instrument för alla elinstallatörer att ha lättåtkomligt i servicebilen. Konstruerat för att möta SS-EN i tillämpliga delar samt SS-EN , Kat III 300V för användarens säkerhet. Specifikationer Övriga funktioner: Omkopplare vid RCD test x½, x1, x5,typ A och AC, test av selektiv jordfelsbrytare Arbetstemp: 0 40 C IP klass: IP40 Säkringar: 1A/250V snabb och 10A/250V snabb Batterier: 8 st 1,5 V R6 Mått och vikt: 170 x 210 x 90 mm, 1,3kg EN , EN Levereras med: Snabbguide, Nackrem, Svensk bruksanvisning, vägguttagskabel, Mätspets med fjärrkontroll, krokodilklämmor, mätsladdar, mätspetsar, protokollmallar för dokumentation, kalibreringsbevis, batterier samt hård väska för säker transport. E , Art.nr Tillbehör E , Art.nr Mätspets med fjärrkontroll E , Art.nr Testkabeltrumma 30m med midjebälte E , Art.nr Teleskopmätspets 0,9m 1,7m E Funktion Mätområde Kontinuitet Itest >200mA 0,01 200Ω Isolation 250V-1kV 0, MΩ RCD (230V ±10%) - Tid1x Idn(1/2x, 1x, 5x.) ms - Brytström (Ramp) 3,3-1000mA Impedans (230V ±10%) - L-PE (no trip) 0,01 19,9Ω - L-PE, L-N 0, Ω - Kortslutn. ström Ik 0 ka-26ka Fasföjd AC Spänning 0-440V AC/DC 4

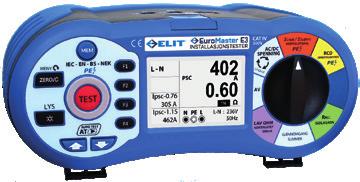

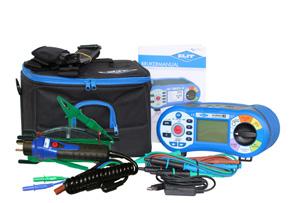

5 Euromaster E3 Euromaster är utformat för snabb mätning och proffsig dokumentation av elinstallationer. Euromaster E3 kan lagra alla mätningar i minne och man kan döpa varje mätning direkt i instrumentet. Programvaran MasterLink PC ingår och den genererar snygga och överskådliga rapporter. Med inbyggda säkringstabeller får man snabbt besked om kortslutningsströmmen är godkänd. Som tillbehör finns Blåtandsadapter för trådlös överföring av mätdata till mjukvara MasterLink Android så att man kan göra protokollen i mobiltelefonen, direkt på mätplatsen. MasterLink Android kan också integreras i de mobila serviceordersystemen Handyman och SpeedyCraft. E Inprogrammerade säkringstabeller ger PASS/FAIL Automatisk uträkning av Ik2 min och Ik3 max Felkrets- & Nätimpedans 440V. L-PE/ L-L/ L-N /NoTrip Kabellängdsmätning från 1,5mm2 50mm2 Automatisk PASS/FEL på jordfelsbrytartest Namngivning av mätgrupper direkt i instrumentet Proffsig dokumentation genom MasterLink Komplett för alla krav enligt föreskrifter och standard Levereras med: pluggadapter med TEST-knapp, Testledningar 1,5m, Testledning 20m, Krokodilklämmor, Väska, Batteri 6xAA 1,5V, svensk bruksanvisning. Programvara MasterLink på svenska och USB-kabel. E , Art.nr: Tillbehör E Art.nr Blåtandsadapter med MasterLink Android App. E Art.nr Mätkabeltrumma 30 m med bälte E Art.nr Mätkabeltrumma 50 m E Art.nr Mätspets teleskop 0,9-1,7 m Installationsprovare MPI-520 Alla funktioner för komplett installationskontroll inklusive jordtagsmätning. Spara mätresultat till minne med position och grupp. Kopplas till PC för utskrift av dokumentation. Ström och effekt kan mätas med tillbehör. Ett instrument med bästa noggrannhet och prestanda. Med pe-elektroden upptäcks farlig spänning på jord omedelbart. Tydlig display med belysning. Dataminne: 10 x 99 celler, 3500 m Arbetstemp: 0 C +40 C Skyddsklass: IP 54 PC-gränssnitt: USB SS EN Kat IV 300V Prestanda: SS EN : 2-7 Mått och vikt: 255 x 190 x 65 mm, 1500 g Levereras med: Väska, testkablar, krokodilklämmor, mätspetsar, stickproppadapter med fjärrkontroll, Pc-programvara, kalibreringscertifikat, jordtagsutrustning, svensk bruksanvisning och batterier. E , Art.nr E

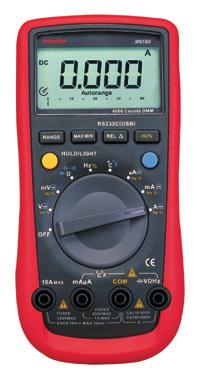

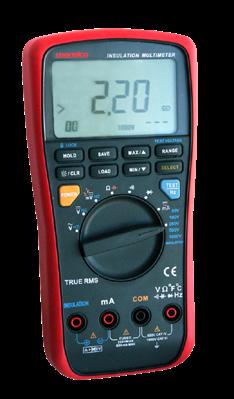

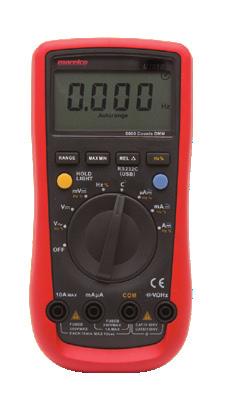

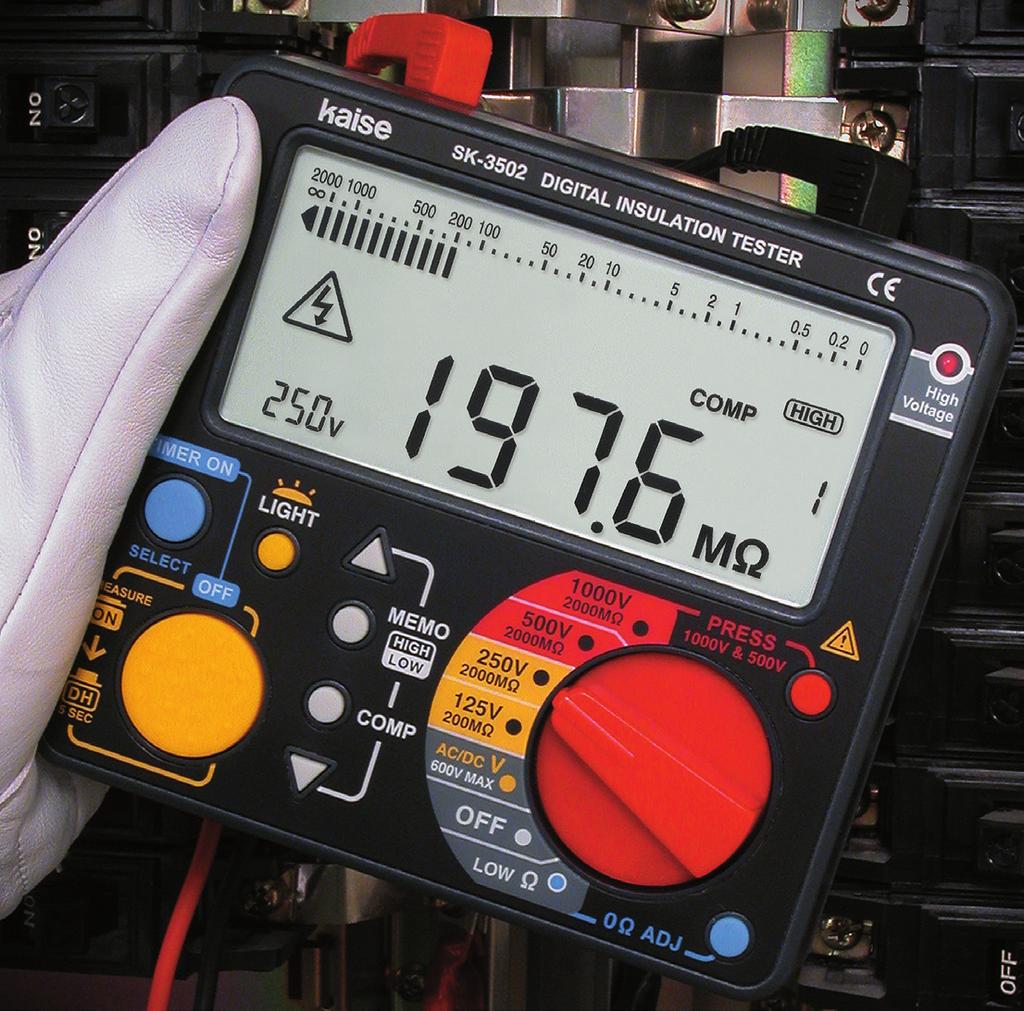

6 ISOLATIONSPROVARE Isolationsprovare och multimeter En kombinerad isolationsprovare och en TRMS multimeter. Med inbyggt dataminne kan resultat sparas för senare avläsningar. MAX- och MIN- funktionen visar största och minsta värde på spänningen eller strömmen. Displayen har belysning. Konstruerat enligt SS-EN Kat IV 600V. Mätprincip: True RMS Antal siffror: 6000 Svarstid: 5 ggr/s Arbetstemp: 0 40 C Bandbredd: 50 Hz 1 khz Säkringar: 1A/250V snabb Batterier: 6 st 1,5 V LR6 Mått och vikt: 202 x 97 x 46 mm, 505 g Minne: 99 positioner Automat avst: 15 min Levereras med: Batteri, testsladdar, trådtemperaturgivare (för max 260 C), svensk bruksanvisning. E , Art.nr Isolationsprovare med kontinuitetstest Isolationsresistansmätning med V provspänning. Kontinuitetsmätning för kontroll av skyddsjorden i installationer enlig föreskrifterna. 100 mätvärden kan lagras i instrumentets minnesbank med realtidsstämpling. Testkablarna kan nollohm justeras för bästa mätresultat. Nackrem förenklar hantering under mätning. Efter mätning laddas anläggningen ur automatiskt. 3 min timer ger kontinuerlig spänning så att båda händerna blir fria. E Funktion Mätområde Isolationsprovning 50, 100, 250, 500, 1000V Likspänning 0,001mV 1000V Växelspänning 0,001mV 1000V Likström 0,01mA 600,0mA Växelström 0,01mA 600,0mA Resistans 0,0 Ω 40MΩ Kapacitans 10nF 100μF Frekvens 0,00Hz 1MHz Summer <30Ω Temperatur -40 C till C E Teckenfönster: Områdesval: Arbetstemp: Svarstid: Säkring: Batterier: Mått och vikt: EN , kat III, 600 V Analog visning, 4 skalor Automatiskt 0 till +40 C, <75 % RH 2 ggr/s 0,5A/600V Snabb 8 st 1,5 V AA (LR6) 120 x 130 x 70 mm, 600 g Levereras med: Väska i kraftigt kvalitetsläder, testkablar, krokodilklämmor, batterier och svensk bruksanvisning. E , Art.nr Provspänning Mätområden 125V 200MΩ 250V/500V/1000V 2000MΩ Kontinuitetstest 0-20Ω Spänning AC/DC 0 600V 6

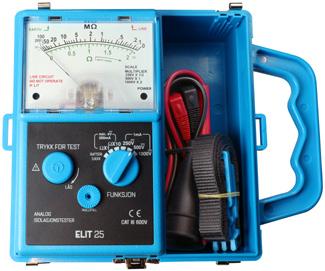

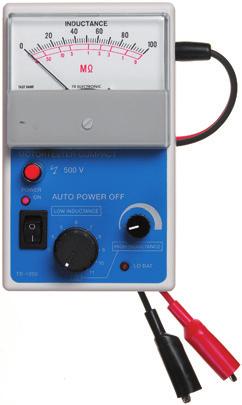

7 Isolationsprovare E1525 Denna robusta isolationsprovare är, med sitt integrerade skyddshölje med bärhandtag och fack för testkablar, ett mycket smidigt instrument. Med E1525 kan man mäta kontinuiteten i skyddsjorden samt isolationsmäta med provspänningarna 250V, 500V eller 1000V - två viktiga mätningar vid en installationskontroll. Med battericheck kontrolleras batteriets status. Konstruerat för att möta i tillämpliga delar samt SS-EN Kat III 600V. Isolationsprovning: 250V/ 500V / 1000V, 400 MΩ Kontinuitetstest: 200 ma, 0-20Ω Övriga funktioner: Låsbar testknapp, spänningsvarning, nollställning av testkabelresistansen. Arbetstemperatur 0 40 C Batterier: 6st 1,5 V R6 Mått och vikt: 200x92x50mm, 546g Levereras med: Väska, mätsladdar, krokodilklämma, batterier och bruksanvisning. E , Art.nr: E Motortestare TR3001 För felsökning av elmotorer, stator och rotor. Enkel mätprincip där fel identifieras med jämförande mätningar - inga referensvärden behövs. Mätströmmen i ma är en högfrekvent signal med speciell vågform. Avvikande värden avslöjar kortslutning på ett eller några lindningsvarv. Demontering är inte nödvändigt. Mätning görs i t.ex. motorkopplingsplint, motorskydd, kontaktor eller startapparat. Mätpunkten kan befinna sig flera hundra meter från mätobjektet. Stator och rotor kan testas direkt på plint eller i stickproppen. Test av dioder samt genomgångstest av kretsar är möjligt. E Teckenfönster: Induktansmätning: Säkringsskydd: Mått och vikt: Batteri: Automatisk avst: Analog skala max 9V 100mA snabb 250V 95 x 158 x 50 mm, 450 g 1 st 9V, 6LR61 12 minuter Levereras med: Väska, batteri, fast monterade mätsladdar med krokodilklämmor, extra säkring och svensk bruksanvisning. E , Art.nr Funktioner Hög induktans Låg induktans Isolationstest Mätområde 10W 7,5kW motorer >5kW 1000kW motorer 500V DC, 50MΩ 7

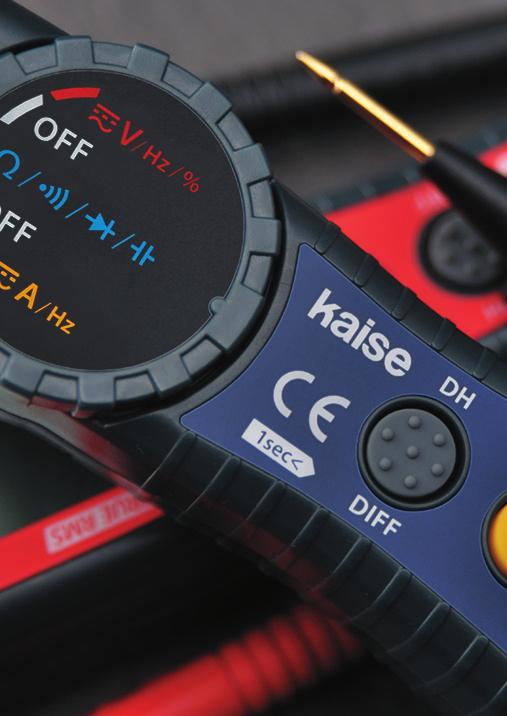

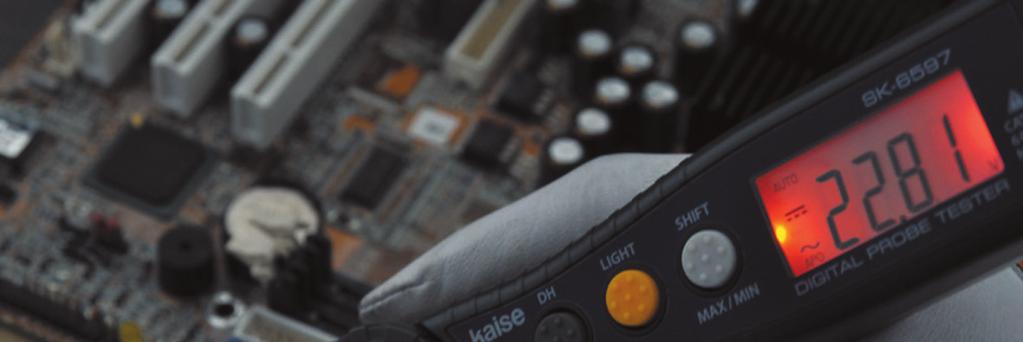

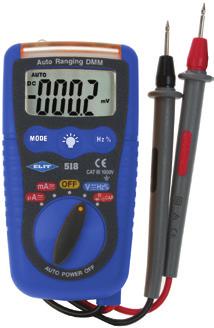

8 MULTIMETRAR Pennmultimeter SK-6597 Ett riktigt proffsinstrument i fickformat. Med MAX/MIN-funktionen kan största och minsta värde mätas för att hitta avvikelser på spänningen eller göra olika justeringar. DIFF-funktionen är perfekt om man vill se avvikelser från förbestämda värden. Med lampa på mätspetsen och belysning i displayen har man alltid koll på mätningen. Mätspets och testkabel är utbytbara. SK-6597 möter IEC , KAT III 600V. 400 ma, 600V AC & DC Belysning på mätområdet och i displayen Ljudlig summer, Resistans, Kapacitans, Diodtest MAX/MIN-mätning Jämförelsemätning (DIFF) E , Art.nr: Tillbehör E Art.nr: E Art.nr: E Art.nr: E Art.nr: Väska Krokodilklämmor röd och svart Mätspets reserv Mätsladd reserv E Funktion Mätområde Bästa noggrannhet Ström AC/DC 00,00 400,0mA ±1,0 % + 2 siffror Spänning AC 0,000 mv 600 V ±0,5 % + 3 siffror Resistans 0,1Ω 40MΩ ±1.3 % + 3 siffror Kapacitans 50.00nF-100,0mF ±5,0 % + 10 siffror Frekvens 4,999Hz-9,99MHz ±0,2 % + 2 siffror Diodtest 0.1mV-1V ±0,5 % +3 siffror Summer < ±1,5 % +6 siffror Multimeter KAT IV 600V Proffsiga allroundinstrument för mätning av el och elektronik. True RMS ( ) ger bra noggrannhet vid mätning på olinjära laster som t.ex. elektroniska transformatorer. Med PC- log kan data samlas in i din PC:s minne med hjälp av medföljande programvara och datakabel. Med MAX/MIN funktionerna loggas största och minsta RMS-värde. Med DIFF-funktionen kan skillnaden mellan referensvärde och invärde mätas. Bakgrundsbelyst diplay för enkel avläsning. E Display (6560/6561): 4000 siffror / 6000 siffror Bandbredd: 6560 (40-400Hz) / 6561 (40-3kHz) EN KAT IV 600V Mått & vikt: 180 x 87 x 47 mm, 370 g Avstängning: Automatisk 15 min Levereras med: Batteri, testsladdar, PC-kabel USB, mjukvara, trådtemperaturgivare (6560), Svensk bruksanvisning. E Art.nr E Art.nr Tillbehör Säkring 25 x 6,3 1A Säkring 25 x 6,3 10A Multimeter med Temperatur M6560 Multimeter TRMS M6561 E Funktion Mätområde Likspänning 0,1mV 1000V Växelspänning 1mV 750V Likström 0,1mA 10A Växelström 0,1mA 10A Resistans 0,1Ω 40/60MΩ Kapacitans 40nF 4000μF Frekvens 10Hz 10MHz Temp. (6560) -40 C till C Summer 400Ω (0,45V) Diodtest 0,1 1,5V (2,8V) 8

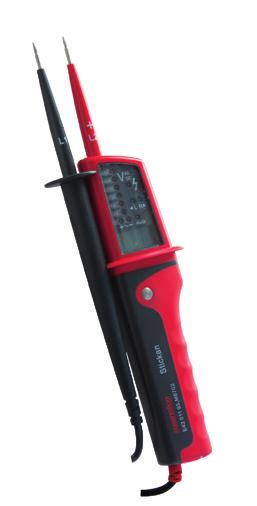

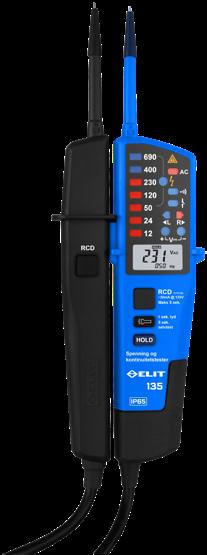

9 Spänningsprovare Stickan I displayen kan spänningen läsas med tre siffror 6-690V AC/DC. Förbindelsetest med summer <400kΩ. Tvåpolig test av fasföljd i trefasgrupp. 1-polig spänningskontroll V AC. Ficklampa vid mätspetsen ger belysning på mätområdet. Mätsladd i tålig PVC. Löser inte ut jordfelsbrytare. Kapslingsklass IP65. Tillverkad för att möta EN och EN KAT IV 600V. Polavstånd 19 mm för uttagsmätning med en hand. Display: 1999 siffror, 1V upplösning Noggrannhet LCD: 3 % + 8 siffror Polindikering: Automatisk AC/DC detektering Frekvensområde: 0 400Hz Arbetstemperatur: -10 till +40 C, < 85 % RH Batterier: 2 st 1,5V AAA, LR03 Mått & vikt: 275 x 51 x 30 mm, 210 g Levereras med: Batterier, skyddshylsor för mätspetsar och svensk bruksanvisning. E , Art.nr Spänningsprovare LCD E Spänningsprovare E135 En robust spänningsprovare för säker kontroll och spänningsmätning med avläsning av Volt och frekvens i displayen. Aktiv jordfelsbrytartest med testknappar. Med 19 mm mellan spetsarna kan man mäta i vägguttag med en hand. Summer ljuder vid spänningskontroll - perfekt vid lokalisering av gruppsäkring, ljudet kan stängas av. Testar fasföljden och har 1-polig spänningskontroll. LED-lampan belyser mätpunkten. Automatisk AC/DC detektering. Med självtestfunktionen kontrolleras att display och lampor fungerar - en säkerhetsfunktion. EN , EN kat IV, 600 V. Spänning: AC/DC 6V - 690V Frekvensområde: 40Hz - 400Hz (2-polig mätning) Test av jordfelsbrytare: 30mA@133V, 55mA@230V Display: Dubbel LCD, 0,1V upplösning Säkerhetskategori: KAT III 690V, KAT IV 600V Max arbetstemp 87g Summer: kohm (autostart) Toppström vid mätning Is < 3,5 ma AC/DC 1-polig mätning 100 V V E Levereras med: Batterier, svensk bruksanvisning. E , Art.nr

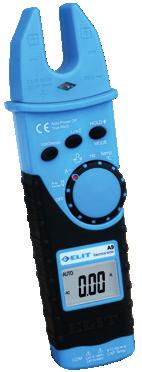

10 A9 Elmultitestare Denna el-multitestare har öppen tång och bakgrundsbelyst display. Sant effektivvärde ger mycket noggranna resultat vid mätning i dagens elektriskt avancerade anläggningar. A9 har beröringsfri spänningsdetektor (VoltSense) och Låg Z Volt som underlättar vid felsökning då man får reda på om det är sann spänning eller bara s.k. spökspänning. Med den öppna tången mäter man upp till 200A AC. A9 har ett spänningsområde på upp till 1000V AC/DC- AutoSense. IP54, KATIV 600 V. Arbetstemperatur: 5 C till +40 C Display 4000 siffror, bakgrundsbelyst Mätfrekvens: 3gg/sek Batterier: 2st. 1,5 V AAA EN :2001, Kat IV 600V Automatisk avst.: IP54 efter ca 30 Minuter Testledning längd: 0,9 m Tångöppning: 17mm, B x H: 48 x 30 mm Mått & vikt: 205 x 57 x 35 mm, 310 g Levereras med: Väska, mätspets 4mm, temperaturgivare, batterier och bruksanvisning. E , Art.nr: E Funktion Mätområde Bästa noggrannhet Ström 0,1 A 200 A ±3,0 % ± 5siffror Spänning 0, V ±1,5 % ± 2 siffror Resistans ,00 MΩ ±1,0 % ± 4 siffror Kapacitans 4 nf 4000 F ±3,0 % ± 5 siffror Frekvens 0,01 Hz 10 MHz 1,0 % ± 2 siffror Temperatur. -20 C C ±3,0 % ± 5 C Summer: <50 Ω, Diodtest: 1,5 ma 3V Minimultimeter En mycket behändig minimultimeter med flera smarta funktioner. Förutom mätning av ström, spänning resistans, summer och kapacitans, har den också inbyggd ficklampa för belysning i dunkla utrymmen. Praktiskt fäste för mätspetsarna underlättar vid mätning. Inbyggd voltdetektor för beröringsfri spänningskontroll. EN , kat III 1000V Arbetstemperatur: 0 40 C Mått och vikt : 104 x 55 x 33 mm, 145 g Levereras med: Fasta testkablar, batterier och svensk bruksanvisning E , Art.nr E Funktion Mätområde Bästa noggrannhet Likspänning 1 mv 600 V ±0,5% + 3 siffror Växelspänning 0,001 mv 600 V ±1,0% + 8 siffror Likström 0,1 400 ma ±2,0% + 8 siffror Växelström 0,1 400 ma ±2,5% + 10 siffror Resistans 0,1 Ω 40 MΩ ±0,8% + 5 siffror Kapacitans 0,001 nf 200 mf ±5,0% + 0,6 nf Frekvens 0,001 Hz 9,999 khz ±2,0% + 5 siffror Diodtest 0,1 1,5 V Summer <100 Ω Pulsbredd 0,5 99% ±2,0%+5 siffror 10

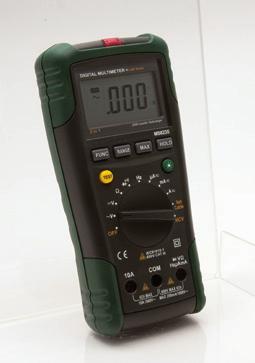

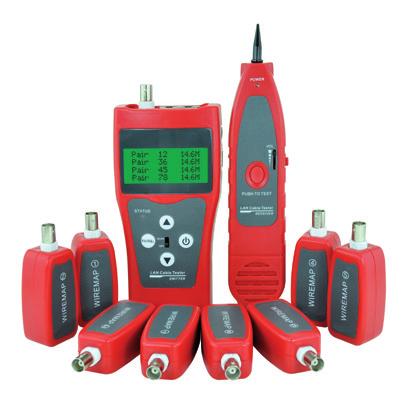

11 Multimeter och LAN-kabeltestare För provning av LAN kablar enligt T568A och T568B,10base-T (CAT 5E, CAT 6, CAT 7, etc.) samt en digital multimeter. Kontrollerar pin-konfigurationen på både skärmad och oskärmad TP kabel. Vid fel visas typ av fel, kortslutning, avbrott, korsade, växlade par och om skärmen är ok. Multimeter mäter lik- och växelspänning, resistans och summer samt frekvens och diodtest. EN KAT III 600V. Levereras med: Väska, batteri, mätsladdar, integrerad remoteplug och svensk bruksanvisning. E , Art.nr E Funktion Växelström/Likström Växelspänning/Likspänning Resistans/Summer Frekvens Mätområde 0,1 20A/0-20A V/0-750V 0-20MΩ/<70Ω 0,01-20kHz Fasföljdsvisare Ansluts endast på ledarnas isolering. Visar fasföljders riktning med både ljud och ljussignal samt om fasspänning saknas eller finns på varje fas. Helt isolerade anslutningsklämmor för snabb och säker inkoppling. Magnetfötter för enkel hantering. E Fasspänning: V AC 45-65Hz Indikation: Optisk och akustisk signal Användningstemp: -10 C 50 C Mått & vikt: 128 x 72 x 46 mm, 375 g Kabellängd: ca 800 mm EN , EN 61326, KAT III 600V Avstängning: Automatisk 5 min Kabeldimensioner: Ø3 35 mm Levereras med: Väska, krokodilklämmor, batteri och svensk bruksanvisning. E , Art.nr

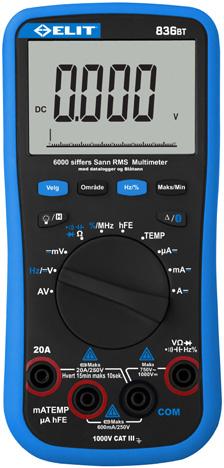

12 Multimeter TRMS, 836BT En allsidig, loggande multimeter med 6000 siffror och True RMS. Med internt minne och blåtandskommunikation. Mätresultaten kan läsa i displayen eller på distans i mobilen. Multimetern ställas in, genom din mobila enhet, Android eller IOS, för att spela in mätvärden. Data lagras i xml-format för enkel vidarehantering av data. Flera multimetrar kan kopplas mot en mobilenhet samtidigt. Instrumentet mäter bl.a. AC/DC spänning, ström, resistans, frekvens och temperatur. EN kat III, 1000 V. Dataloggning på mobilenhet eller till internt minne mätpunkter Fasspänning: V AC 45-65Hz Indikation: Optisk och akustisk signal Användningstemp: -10 C 50 C Mått & vikt: 128 x 72 x 46 mm, 375 g Kabellängd: ca 800 mm EN , EN 61326, KAT III 600V Avstängning: Automatisk 5 min Kabeldimensioner: Ø3 35 mm Levereras med: Väska, testsladdar, batterier och svensk bruksanvisning. E , Art.nr: E

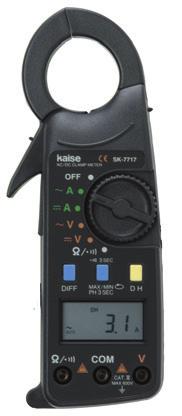

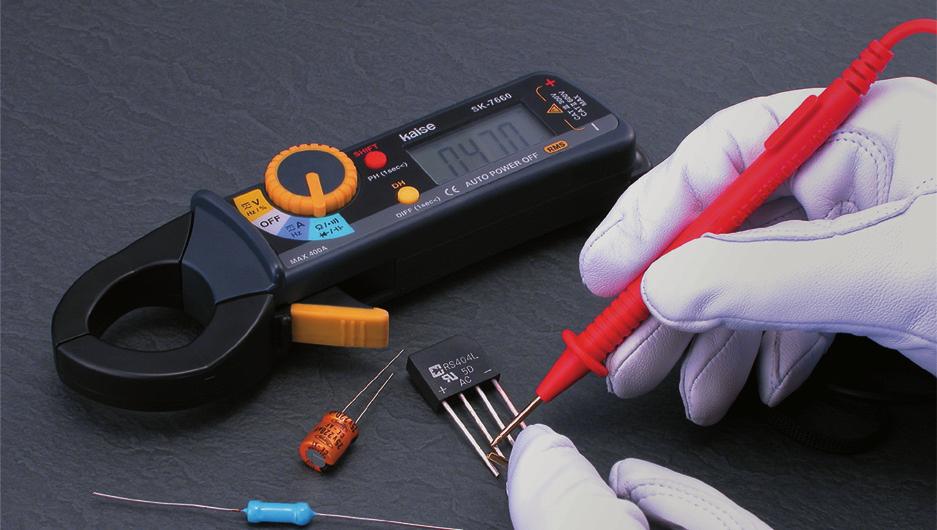

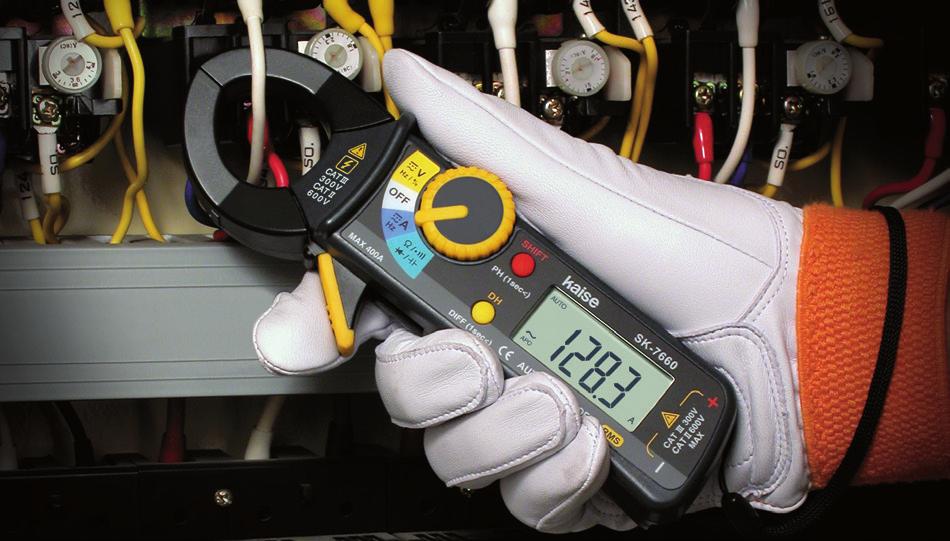

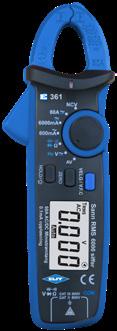

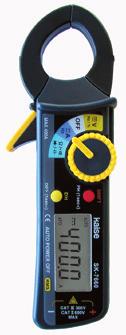

13 STRÖMTÄNGER Ministrömtång 400 A TRMS Suveräna små strömtänger i robust utförande och endast 168 mm långa. Med True RMS ges hög noggrannhet om störningar och olinjära laster finns. MAX/MIN ( ) funktion för mätningens största och minsta RMS-värde. PEAK funktion ( ) som ger toppvärdet på t.ex. motorers startströmmar. Smart hållare för mätspetsen underlättar mätning av tex resistans.. Mätfrekvens: 3 ggr/sek Display: 4050 siffror Arbetstemp: 0 ºC till + 40 ºC RH <80% Förvaringstemp: -20 ºC till 60 ºC, RH <80% Tångöppning: Max 27 mm Batteri: 2 st 1,5V R03 AAA batterier. EN KAT III 300V Mått och vikt: 168 x 58 x 27mm, 160g Levereras med: Väska, batteri, testsladdar och svensk bruksanvisning. E , Art.nr Strömtång AC/DC E , Art.nr Strömtång AC Tillbehör E Art.nr E Art.nr Krokodilklämmor röd+svart Mätsladd reserv E Funktion Mätområde Ström AC 0,01 400A Ström DC ( ) 0,01 400A Spänning AC 0, V Spänning DC 0, V Resistans 0,1 40MΩ Kapacitans 10pF 100µF Frekvens 0,01Hz 1kHz Diodtest 0,1 1,5V Duty Cycle 5 % 95 % Summer <150Ω E Strömtång 1000A AC/DC, TRMS Suverän strömtång som mäter växel- och likström upp till 1000A. Vatten- och smutsavvisande kapsling för att kunna användas i tuffa miljöer. PEAK funktionen kan låsa snabba strömspikar med10 ms svarstid för att kunna avgöra bl.a. startströmmars storlek på t.ex. motorer. MAX/MIN-funktionen kan fånga största och minsta rms-värde. Mätprincip: True RMS Max visning: 9999 siffror Tångöppning: 35 mm Områdesval: Automatiskt Mätfrekvens: 3 ggr/s Arbetstemp: 0 till +40 C Batteri: 1 st 9V, 6LR61 EN KAT III 600V Mått och vikt:: 193 x 60 x 35 mm, 300 g Avstängning: Automatisk 12 min Levereras med: Väska, batteri, testsladdar, och svensk bruksanvisning. E , Art.nr E Funktion Mätområde Växelström 0,1 1000A Likström 0,1 1000A Växelspänning 0,1 600V Likspänning 0,01 600V Resistans 1Ω 40,00kΩ Frekvens 1,000Hz 1,000kHz Kapacitans 50nF-100mF Diodtest 0 1,5V Duty Cycle % Peak Hold AC/DC 1000A, 10mS Summer <50Ω 13

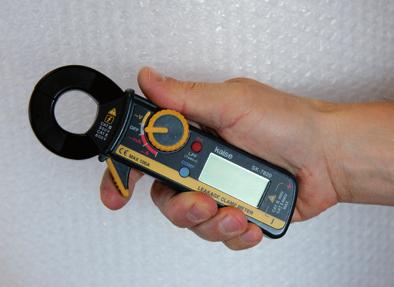

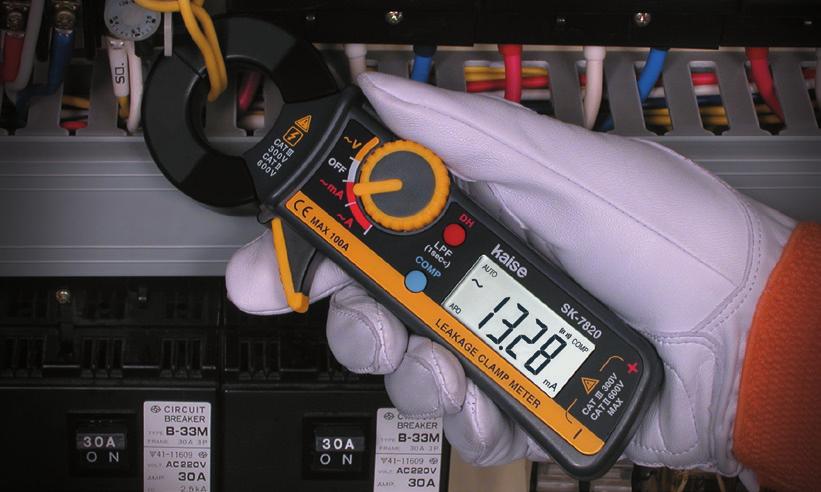

14 Jordfelströmtång 400mA AC För service på anläggningar där jordfelströmmar löser ut jordfelsbrytare eller innan jordfelsbrytare skall installeras. LPF filter ger indikation på om störningar i form av t.ex. övertoner finns. Med komparatorn får man en varning med ljud och vibration om gränsvärdet 1-99mA överskrids. Teckenfönster: LCD max 4050 siffror Tångöppning: 30 mm Områdesval: Automatiskt Mätfrekvens: 2 ggr/s Arbetstemp: 0 till +40 C, <80% RH Förvaringstemp: -20 till +60 C, <70% RH Batterier: 2 st 1,5V AAA, LR6 Avstängning: Automatisk Mått och vikt: 168 x 58 x 27 mm, 170 g EN , KAT III, 300V Levereras med: Testkablar, batterier, väska och svensk bruksanvisning. E , Art.nr E Funktion ma (AC) A (AC) V (AC) Mätområde 0,01 40,00mA 0,1 400,0mA 0,01 40,00A 0,1 100,0A 0,1 400,0V 600V Ministrömtång 300A AC En mycket kompakt strömtång som ryms i byxfickan. Det lilla formatet gör det enkelt att komma åt i trånga utrymmen. Med automatiskt områdesval väljs rätt skala automatiskt 0,00 A - 300,0 A. Teckenfönster: LCD 4000 siffror Tångöppning: 27 mm Områdesval: Automatiskt Svarstid: 2,5 ggr/s Arbetstemp: 0 C till +40 C, <80 % RH Förvaringstemp: -10 C till +50 C, <70 % RH Batterier: 1 st 3V, CR2032 Automatisk avst: 12 minuter EN , KATIII 300V Mått och vikt: 150 x 52 x 24mm, 110g Levereras med: Batteri, väska och svensk bruksanvisning. E , Art.nr Funktion Ström AC E Mätområde 0,01 40 A 40, A 14

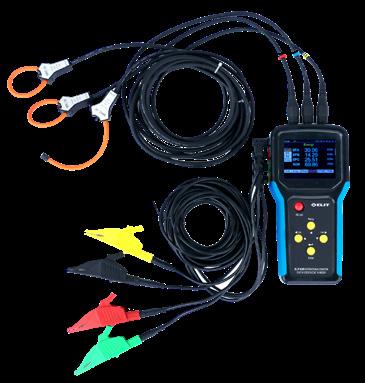

15 Effekt- och energilogger E435 En mycket smidig effekt- och energilogger för 1-fas och 3-fasanläggningar med eller utan nolledare. Du loggar sant effektivvärde (TRMS) på ström, spänning, effekt och energi och kan efter lång tids mätning föra över de loggade resultaten med tidsangivelser till PC för analys. Data lagras i CSV format som gör det lätt att hantera i Excel. Loggningsfrekvensen är inställbar inom intervallet sek. EN KAT III 600V. IP 20. Dataminne: 1GB SD kort (går att byta till större) Loggintervall: sek Lagringformat: CSV (anpassat bl.a. Excel) Samplingsintervall: 8k per sekund Uppdateringsintervall: 500 ms Arbetstemperatur: -25 C till +55 C RH 5 95% (ej kondenserande) Förvaringstemperatur: 40 C till + 85 C Tångöppning: 036mm flexibla, 600A Batterier: 4 x 1,5V AA Alkaliska alt. 9V DC adapter medföljer Vikt: 350g Mått: 21,5x100x35 mm Loggbara värden: Spänning(V), UTHD (%), Ström(A), ITHD (%), Frekvens (Hz), PF (effektfaktor), Aktiv effekt (W, kw), Reaktiv effekt (kvar), Skenbar effekt (kva), Aktiv energi (kwh), Reaktiv energi (kvarh) och Skenbar energi (kvah) Levereras komplett med: Aluminiumväska, 4 st krokodilklämmor, 4 st 2m testledningar, 3 st flexibla strömtänger 036mm 600A, 1 st 1GB Micro SD, 9V strömadapter för långtidsmätning och 4 st 1,5V AA batterier. Art.nr: E Batteritestare För test av 12V bilbatterier enligt EN/DIN, SAE/BCI och JIS standard. Testar även startfunktionalitet och laddningssystem på 12 och 24V bil och industribatteri. Inbyggd skrivare för presentation av testresultat. Batteriets status visas med uppmätta värden samt med grön, gul och röd diod. Förslag på åtgärd presenteras också. Speciell test på nya batterier. 99 tester kan sparas i minne och skrivas ut via PC. Display: LCD 128 x 64 matrisdisplay. Kategori: Kat 5-6E Indikeringar: Dåligt, Ladda, Bra Mätområde: 100 till 1400 CCA, Industri: 1.0mΩ till 50,0mΩ Driftspänning: Från testbatteriet eller USB anslutning Mått & vikt: 248 x 96 x 50 mm, 550 g Arbetstemperatur: -10 C till + 60 C Minne: 99 minnespositioner Levereras med: väska, USB kabel, 2 pappersrullar och bruksanvisning. E , Art.nr Tillbehör extra pappersrulle E

16 Flexibel strömtång iflex 3001 IFlex 3001 har en flexibel spole för mätning på strömmar upp till 3000A AC. Med den böjbara Rogowskispolen är det enkelt att komma åt och mäta ström i alla typer av installationer. Flera mätskalor och belyst display gör den mycket enkel att läsa av. Med Inrush-funktionen fångar instrumentet höga startströmmar som uppstår vid t.ex. start av elmotorer. Med IP 54 kapsling och överspänningskategori KAT IV 600V kan instrumentet användas i tuffa miljöer. Display: 3000 siffror, belyst Arbetstemperatur: 0ºC till +50ºC, max RH <80% Förvaringstemp 20ºC till 60ºC, max RH <80% Sensor typ Rogowski spole Frekvensomfång 45 Hz 500 Hz Mätfrekvens: 3gg/sek Automatisk avst. Efter 15 min Mått spole: 07,7 mm, L 485mm, 0185 mm. Mått och vikt: 140 x 100 x 34 mm, 240 g inkl. batteri. (mått utan spole) Batteri: 3st 1,5V R03 AAA batterier Levereras med: Väska batterier och svensk bruksanvisning E , Art.nr: E Funktion Mätområde Bästa noggrannhet Växelström 0,01A A ±2,5% + 10 siffror Inrush 0,50A 3000A Referensmätning Ministrömtång 60A AC/DC, E361 En liten smidig lik-och växelströmstång som kan mäta milli ampere med upplösning på 0,1mA AC och 1mA DC. Automatisk mätskala gör den ytterst enkel att använda och avläsa. Kontaktfri spänningskontroll (NCV) tillsammans med kompletta multimeterfunktioner gör detta till ett perfekt serviceinstrument. Med True RMS fås hög noggrannhet på strömmar med distorsion. KAT III 300V, EN mA DC 600,0 ma AC, 60A AC/DC Kontaktfri spänningskontroll Belysning i displayen NCV, HOLD, ZERO och Summer Levereras med: väska, testsladdar, batterier och svensk bruksanvisning E , Art.nr: E Funktion Mätområde Bästa noggrannhet Ström AC 0,1mA 60,00A ±1,5% +10 siffror Ström DC 1mA 60,00A ± 2,0% +5 siffror Spänning AC 0,001V 600V ± 0,8% +3 siffror Spänning DC 0,1mV 600V ± 0,7% +3 siffror Resistans 0,1 ohm 60,00M ohm ± 0,8% +2 siffror Kapasitans 0,001nF 60,00mF ± 4,0% +5 siffror Frekvens (V) 0,001Hz 60kHz ± 0,1% + 4 siffror 16

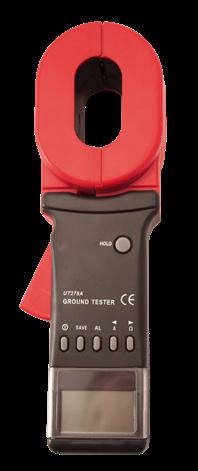

17 Jordresistanstång För beröringsfri mätning av jordtagsresistans i sammanhängande jordningssystem. Inga anslutningskablar eller jordspett behövs. Ej heller frånkoppling av skruvförband vid mätning. Varnar vid hög jordledarspänning och ström eller om tången inte är ordentligt stängd. Mäter läckströmmar med TRMS. Beröringsfri kontinuitet (summer för kontroll av sammanhängande krets) - förenklar vid till exempel kontroll av att jordslinga är hel. Minnesfunktion för att spara mätvärden i minne. Med MAX/MIN-alarm kan gränsnivåer väljas så att varning ges om värdet överskrids. Tillverkad för att möta EN KAT III 600V. Mätsignalfrekvens Ohm: > 1 khz Mätsignalfrekvens ström: 50Hz/60Hz Loggminne: 99 datapositioner Gränssnitt: PC RS-232 Tångöppning: 32 mm Arbetstemperatur: 0 C till +50 C Förvaringstemperatur: - 20 C C, RH <75% Batterier: 4st 1,5 V LR6 alkaliska EN , kat III 600 V Mått och vikt: 285 x 85 x 56 mm, 1160 g Levereras med: batteri, slagtålig väska, kalibreringsreferenser för kalibrering, USBkabel och mjukvara för dataöverföring samt svensk bruksanvisning. E , Art.nr: E Funktion Mätområde Bästa noggrannhet Jordresistans 0, Ω ± 1,0-20% + 0,01-30Ω 0,01-30Ω Jordfelsström 0mA 299 ma ± 2,5% + 5 ma 0,30A 2,99 A ± 2,5% + 0,5 A 3,00A 30,00 A ±2,5% + 0,5 A Max/min-alarm Ω 1Ω 17

18 18

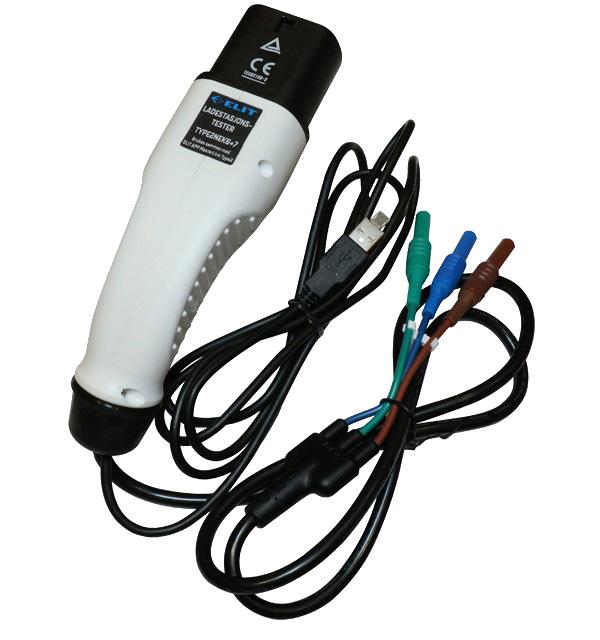

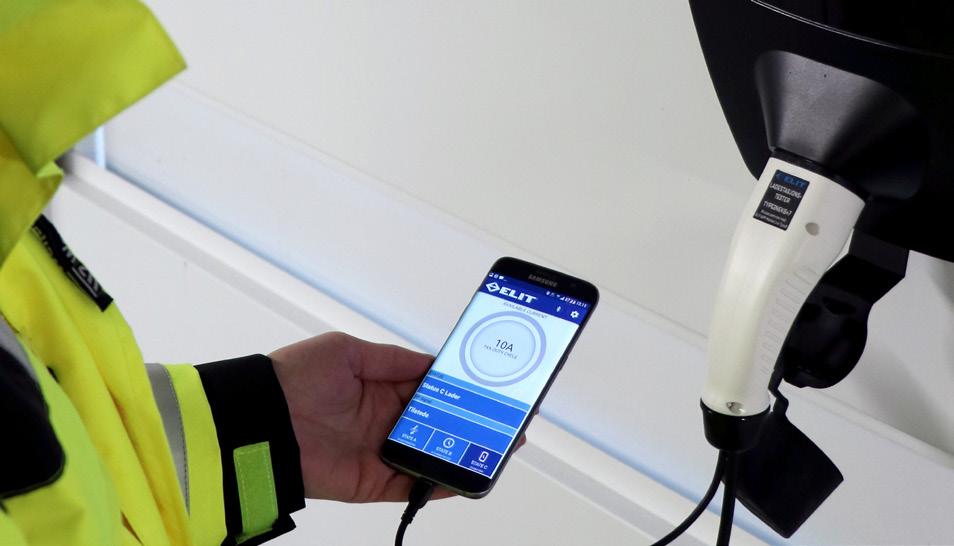

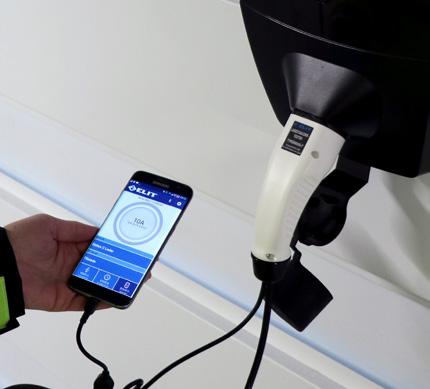

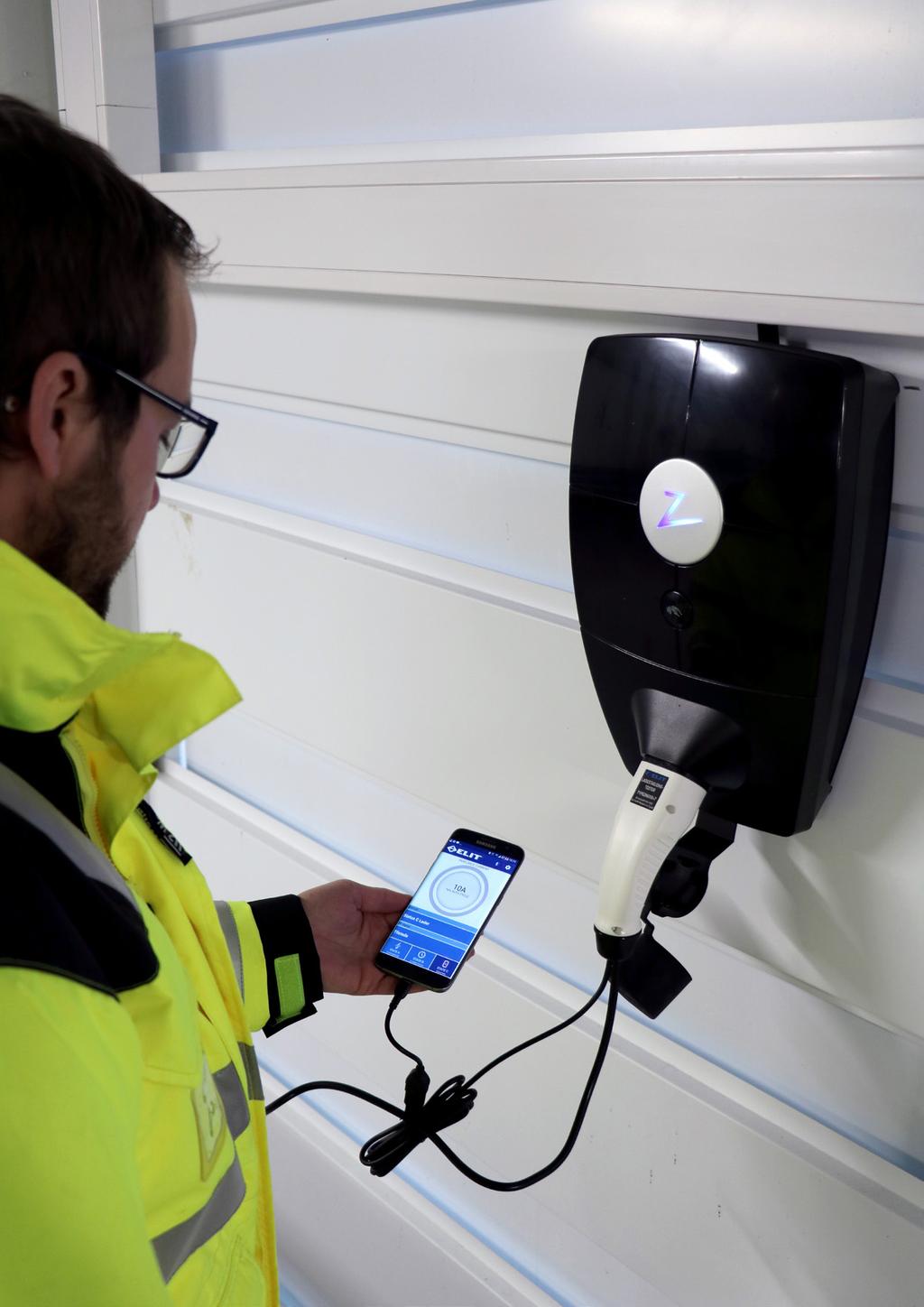

19 SERVICEINSTRUMENT Laddstationstestare E-TYPE2 E-TYPE 2 är utvecklad för att testa laddstationer för elbilar. Adaptern manövreras via Androidtelefon, Surfplatta eller PC med installerad programvara MasterLink Type2. I programvaran simuleras de olika statusar som laddstationen och elbilen går igenom innan laddningen startar, på så sätt kan man verifiera laddstationens funktion. Med extra tillbehör kan även Typ 1 laddare testas. Max tillgänglig laddström kommuniceras från laddstationen med pulsmodulerad signal som programvaran läser av och presenterar max strömuttag; 10%=6A, 16%=10A, 25%=16A, 50%=32A. Därmed kontrolleras att laddstationen är korrekt inställd och att lastbalanseringen fungerar. Felsimulering av kortsluten diod på bilsidan samt fel på CP signalen kan också utföras. I enlighet med normen IEC skall laddstationen, vid fel, koppla ifrån spänningen inom 100mS. E-TYPE2 är kompatibel med alla installationstestare så att installationskontroll kan göras på laddstationen. Kontroll av impedans och kortslutningsström, isolationsprovning och jordfelsbrytartest kan då utföras. Ett kompakt och användarvänligt instrument för alla som monterar laddstationer. E Kontrollerar: Korrekt inställd strömstyrka Att låsning av laddkabeln fungerar Funktion på kontaktor Att laddstationen kopplar ifrån vid felsimulering Funktionen på lastbalanseringssystemet Status på CP signalen (Control Pilot) Status på PP signalen (Proximity Pilot) Simulering av diodfel och fel på CP signalen Installationskontroll med installationstestare Kompatibel med alla typer av installationstestare Simuleringar: Status A: Ingen elbil tillkopplad Status B: Elbil tillkopplad, inte klar för laddning Status C: Elbil tillkopplad och klar för laddning Status D: Ventilerad laddning (endast i PC) Diodtest: Fel på Control Pilot Levereras med: Uttagsadapter Typ 2 med skyddskåpa, Testledning 1,2m med pluggkontakter blå, brun, grön Signalsladd USB 2m, Övergångsadapter från USB till Micro USB, Bruksanvisning/ Snabbguide, Programvara MasterLink Type2 Android laddas ned från Google Play. E , Art.nr: Laddstationstestare E-TYPE 2 Tillbehör E Art.nr: Typ 1 adapter E Art.nr: Adapter USB till USB-C E Art.nr: Väska till E-Type 2 med plats för tillbehör 19

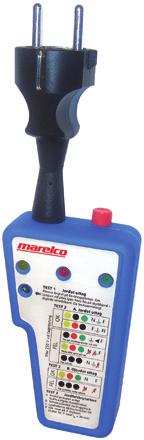

20 Vägguttagsprovare Polman Testar snabbt att uttag är korrekt installerade bl a att spänning finns i uttaget och att fasen, nollan och jorden är anslutna korrekt. Varningslampa tänds om farlig spänning finns på jorden. Automatisk kontroll så att jord och nolla inte är växlade i uttaget - jordfelsbrytare måste dock vara installerad i anläggningen som då löser direkt. Jordfelsbrytartest på 30mA jordfelsbrytare. Mått och vikt: 190 x 36 x 59 mm, 150 g Säkring: 250mA Trög KATII 230V Levereras med: Svensk bruksanvisning. E , Art.nr E LAN-kabeltestare med kabelsökare Kabellängdsmätning upp till 300 meter. Egen längdkalibrering kan göras. Inbyggd tonsändare för kabelsökning och medföljande tonsökare. Med wiremap visas hur kabeln är kopplad samt kabelns identitet nr 1-8. KATII 230V. Display: 4 x 16 siffors LCD. Belyst Anslutningar: RJ45, RJ11, USB och BNC Felindikeringar: Öppen, Växlade, Kortslutna, Splittade, Korsade, Felkopplade. Batteri: 9V 2 st 6LR61 Mått och vikt: 185 x 105 x 50mm, huvudenhet, 218 x 46 x 29 mm, sökare Arbetstemp: -10 C till + 60 C Levereras med: Väska, tonsökare, patchkablar: (1st RJ45, 1st RJ11, 1st RJ45-BNC, 1st RJ11-2st krokodiler), 8 st ID-mottagare nr. 1-8 (RJ45+BNC), öronsnäcka och svensk bruksanvisning. E , Art.nr E Spänningsdetektor En mycket tillförlitlig voltdetektor för beröringsfri test om växelspänning finns i till exempel uttag eller kabel. Egenskaper: Spänning indikeras med rött ljus i mätspetsen Diodficklampa Mätområde V, 50/60 Hz Säkerhet Batteri Mått och vikt EN , kat III 1000 V 2 st 1,5 V AAA 175 x 27 mm, 130 g Levereras med: Batterier och svensk bruksanvisning E , Art.nr: E

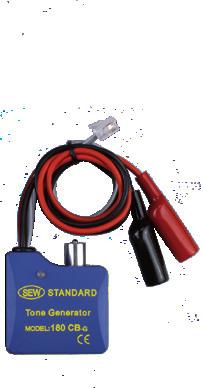

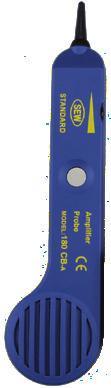

21 Kabelsökare Sändarenhet och sökare för felsökning och lokalisering av kabel. Tongeneratorn sänder en signal på dold ledare och sökaren detekterar signalen. Kan användas på alla typer av spänningslösa ledare. Batteri: 9V 2 st (6F22) Anv. temp: 0 ~40 C, RH 80 %. Förv. temp: -10 ~50 C, RH 80 %. EN , EN 55011, EN , EN Sökaren: Frekvens: Räckvidd: Mått och vikt: 1Hz~12kHz Upp till max 50 cm mm, 125 g Sändare: Vågform: Fyrkantvåg, 1kHz ± 15% Översp. skydd: 100VDC, 60VAC Mått och vikt: mm, 120 g Reservdel: E , Art.nr Tonsändare Levereras med: Tonsändare, sökare, väska, batteri och svensk bruksanvisning. E , Art.nr Tillbehör E , Art.nr Tonsändare E EMF mätare, 3-axlad SK-8301 SK-8301 mäter elektromagnetiska fält mycket noggrant. Med 3-axlade sensor mäts X, Y och Z led samtidigt. Detta säkerställer noggrann mätning oavsett instrumentets riktning mot mätobjektet. SK-8301 mäter med True RMS och eliminerar felmätning p.g.a. stora distorsioner i de elektromagnetiska vågorna. Till skillnad mot medelvärdesmätande instrument där resultatet blir felaktigt vid distorsion. Max/ Min/Medelvärdes-funktionen underlättar mätningen. Två mätskalor: 200,0 μtesla, 2000 mgauss Mätprincip: 3-axial True RMS (X, Y, Z) Mätenheter: μ T / mg Max/Min/Medel: Väljs med REC funktion Auto off: Efter 30 min Levereras med: väska, batterier och bruksanvisning Art.nr E

22 Magnetfältsdetektor MT10 För kontroll av närvaron av magnetiska fält. Instrumentet kan användas på magnetspolar, magnetventiler, kontaktorer och andra enheter med elspolar. Instrumentet har också en LED-lampa i bakkant och fickklämma. Sätt MT10 mot t.ex. en magnetventil. Tryck in testknappen och om toppen lyser blått har magnetventilen spoleffekt. Används för att felsöka mekaniska magnetventiler och kontaktorer etc. Mätområde >0,3mT ca Säkerhet EN , kat III 1000 V Batteri 2 st 1,5 V AAA Mått och vikt 158 x 24 mm, 48 g Levereras med: batterier, kontrollmagnet för självtest och bruksanvisning E , Art.nr: E Säkringssökare Det perfekta serviceinstrumentet för lokalisering av säkring i central. Komplett set med sändare och mottagare. Används i spänningssatta anläggningar (230 V ±10%, Hz). Sändaren pluggas in i ett eluttag, sökaren spårar aktuell säkring. Perfekt då säkringar eller uttag inte går att identifiera. För både automat- och diazedsäkring. E EN , kat III 300V Bärvågsfrekvens: 10 khz Driftspänning: 230V AC Indikation: Optisk och akustisk signal Kapslingsklass: IP20 Mått, vikt sökare: 161 x 33 x 37 mm, 105 g Mått, vikt sändare: 50 x 75 x 30 mm, 60 g Levereras med: sändare, sökare, batteri, svensk bruksanvisning E , Art.nr:

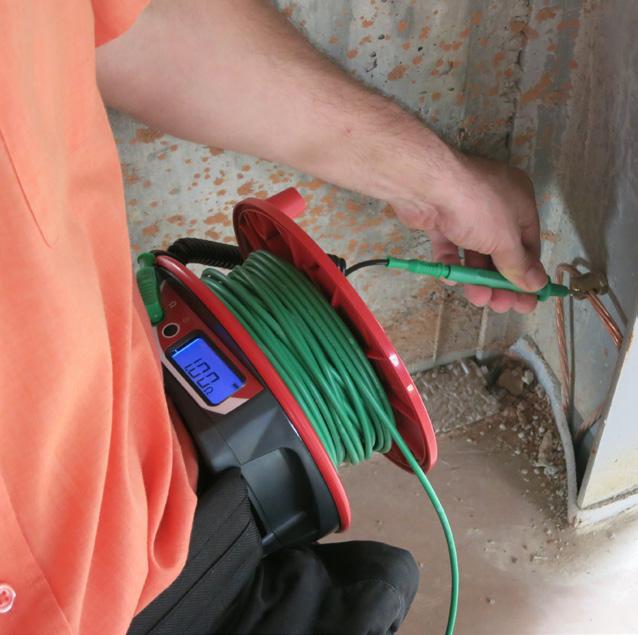

23 Kontinuitetstestare Wheel-E Underlättar arbetet vid kontinuitetskontroll av skyddsjord. Med 30 meter testkabel på trumman och midjebälte underlättas arbetet vid kontinuitetskontroll av skyddsjord. Mäter låga resistanser upp till 20 ohm. När resultatet är under 2 Ohm visas mätvärdet och summern ljuder samt displayen lyser i blått. Om resultatet är för högt tänds rött ljus i displayen och ingen signal hörs. En enda knapp för kontroll av alla funktioner som t.ex. slå av och på summern och kalibrering av mätsladdens inre resistans. E Övriga funktioner Utbytbar mätsladd, Arbetstemperatur: -20 C to +55 C Säkring: Utbytbar Batterier: 4st 1,5 V LR6 Färg: Svar kabel, röd trumma EN :2010, Kat III 600V Prestanda: EN , EN :2007 Miljö: RoSH och REACH överensstämmande Mått och vikt: 97 x 202 x 46mm, 1,9 kg Levereras med midjebälte, stickproppadapter, mätspets krokodilklämma, testsladd samt bruksanvisning. E , Art.nr: Funktion Mätområde Bästa noggrannhet 0.00 Ω to 20.0 Ω 0.00 Ω till 0.50 Ω ±0.07 Ω Jordfelsström 0.50 Ω to 2.00 Ω ±10 % ±0.02 Ω >2.00 Ω ±8 %. 23

24 MILJÖINSTRUMENT IR-termometer - beröringsfri mätning Med snabb uppdateringshastighet (250ms) kan man skanna mätytan, tidsbesparande och effektivt. Justerbar ε-emissivitetsfaktor ger noggranna mätningar oavsett material. Laserpunkt visar mätområdet. Displayen är belyst och upplösningen är ställbar 0,1 C/1 C. Optik 12:1 ger en mätyta om 0,1 m på avståndet 1,2 m. Max/ Min funktioner visar största och minsta värde under en mätning. Medelvärde kan mätas. Upplösning: 0,1 C Svarstid LCD: 250ms Spektralt område: 8-14µm Emissionsfaktor: 0,1 1,0 Arbetstemp: 0 ºC till +50 ºC, RH 80 % Strömförsörjning: 1 st 9V batteri LR61 EN (EMC) och EN Mått och vikt: 177 x 164 x 52 mm, 322 g Levereras med: Hölster, batteri, svensk bruksanvisning. E , Art.nr E Mätområden Basnoggrannhet -18 C till +550 C ± 1,8 % eller +1,8 C Luxmeter LED Digital luxmeter med fotosensor speciellt anpassad för LED-ljus men även andra ljuskällor. En stabil, ljuskänslig kiseldiod ger hög noggrannhet och lång livslängd. Responsfilter för känslighetskaraktäristiken enligt CIE fotokurva (ögonkänslighetskurva). Fullt cosinus korrigerat för vinklat infallande ljus. Maxvärde kan läsas, Data Hold låser avläst värde i displayen. Med nolljusteringsskruv. Teckenfönster: Mäthastighet: Arbetstemperatur: Förvaringstemp. Batteri: Mått och vikt: Sensorsladd: Ficktermometer -50 C till 300 C Med insticksgivare för mätning i vätskor, gaser och olika ämnen. Vattensäker och tålig. Clips på baksidan håller termometern på plats i fickan. Stabilt skydd för givaren, verkar också som stickskydd och förlängning av handtaget. MAX-MIN och HOLD funktion. Mått: Vikt: Upplösning: 0,1 C Batteri: 1,5V, LR44 knappcell Termometer 200 x 21 x 15 mm, tempgivare 120 mm, Ø4 mm, skyddet 205 mm, förlängd 325 mm. 30 g Levereras med: Batteri och svensk bruksanvisning. E , Art.nr siffror LCD, 1,5 mätning per sekund 0 C till +40 C, <80 % RH -10 C till +60 C, <70 % RH 1 st 9V, 6LR x 55 x 38 mm, 250 g ca 1,5 m Levereras med: Väska, batteri, fotodetektor och svensk bruksanvisning. E , Art.nr Ljuskällor Vit LED o glödljus Andra ljuskällor Mätområden -50 C till +300 C -58 F till +572 F Mätområden 0, Lux 0, Lux Basnoggrannhet ± 1 C ± 1 F E E

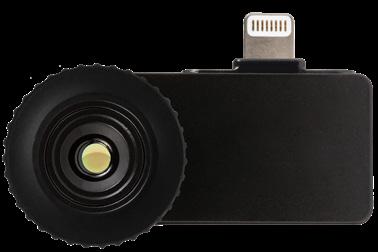

25 Termokamera för mobiltelefon Förvandla din mobiltelefon till en termokamera. En otroligt smidig och portabel och toppmodern termografikamera som ansluts din mobiltelefon eller padda. Termisk sensor på 206 x 156 punkter och en synvinkel (FOV) på 36. Anslut kameran till din telefon eller padda, ladda ner den kostnadsfria appen och allt är klart för termofotografering och dokumentation. Applikationen ger dig möjlighet att lagra bilder och video, samt bilder med en kombination av ett digitalfoto och den termiska bilden. Olika färgfilter gör det möjligt att variera bildåtergivningen. Levereras med ett vattentätt etui. E Riktig termisk sensor Mätområde -40 C till 330 C 206 x 156 Termisk upplösning 32,136 termiske pixlar 12μ pixelstorlek Vanadium Oxid Microbolometer Kalkogen glaslins Infraröd långvåg mikron <9Hz uppdateringsfrekvens Levereras med: vattentätt etui. E , Art.nr: Temokamera för mobil T1 ios E , Art.nr: Temokamera för mobil T1 Android TILLBEHÖR Bläckfisken Magnet Denna unika testkabel förenklar vid isolationsprovning och felsökning i elanläggningar. Den geniala konstruktionen och dess enkla utformning kommer att göra kontroller, service och felsökningar med alla typer av isolationsprovare snabba och okomplicerade. Bläckfisken Magnet levereras med både magnetiska mätspetsar som är ytterst lätta att ansluta på säkringsskruvarna eller annan magnetisk metall, samt specialgjorda vinklade mätspetsar som kan användas där magneterna inte fäster etc. Alla mätspetsar är utbytbara mot t.ex. krokodilklämmor. Bläckfisken är tillverkad för att möta EN kat III 600V. E Arbetstemperatur: -15 C till +40 C Mått och vikt: Totalt 1,5m (1m + 4 x 0,5m), 185 gr EN , Kat III 600V Levereras med: väska, 4 st magnetiska mätspetsar, 4 st vinklade mätspetsar och svensk bruksanvisning. E , Art.nr Tillbehör Enr Art.nr Benämning E Bläckfisken standard E Reservmatspets vinklad E Magnetmätspets extra Reservsladd utan matspetsar 25

26 Krokodilklämmor 20A Med 30 mm öppning, 4 mm kontakt, KAT III 1000V Enr Art.nr Benämning E Set 1 st röd + 1 st svart E Svart E Blå E Grön Krokodilklämmor 2A 2 mm anslutning passar direkt på mätspets. Set röd + svart. E , Art.nr Testsladdar i silikon 4 mm spets, 4 mm kontakt, röd + svart, KAT III 1000V E , Art.nr Mätspetsar 10A Med 4 mm spets, 4 mm kontakt, KAT III 1000V Enr Art.nr Benämning E Blå E Svart E Grön E Set 1 st röd + 1 st svart Magnetisk mätspets - MagGrip En kraftig industrimagnet, Ø7mm, som fäster otroligt bra på magnetiska ytor.den sparar tid vid inkoppling. Passar till 4 mm kontakter. Mått & vikt: 60 x 50 x 15 mm, 20 g. Säkerhet EN KAT III 600V. E , Art.nr Teleskopmätspets 0,9 1,7m Underlättar vi mätning där avståndet till mätpunkten ligger utom räckhåll. t.ex. på armaturer i tak eller lamputtag. Enkelt att expandera och stadig låsning i utdraget läge. 4 mm kontakt i gummihandtaget, för anslutning av mätsladdar. KAT III 1000V. Mått & vikt: Ø50 mm 510 g. Levereras med: Vinklad mätspets. Enr Art.nr Benämning E Teleskopmätspets Extra mätspets vinklad Extra mätspetsar SET (rak 3 mm, vinklad 3 mm, vinklad 6 mm) 26

27 Mätkabeltrumma 30 m / 50 m / 100m För mätning där lång mätkabel behövs, t.ex. vid kontinuitetsmätning och jordtagsmätning. Anslutning av mätsladd sker i trummans fasta del så att inoch utrullning av kabeln sker utan trassel. Midjebältet underlättar hanteringen. ( ) Ledare: 0,75mm2 kopparledare Anslutning: 4 mm fasta Ledarisolering: Svart PVC Max belastning: 2 A max Anslutningar: 4 mm standard Mått och vikt: Ø160 x 100 x 150mm, 965 g ( ) Ø280 x 350 x 180mm, 2400 g ( ) EN , KAT III, 600V Enr Art.nr Benämning E Kabeltrumma 30 m med midjebälte E Kabeltrumma 50 m på stativ E Kabeltrumma 100 m på stativ Mäthandbok Vår mäthandbok är ett hjälpmedel som kan användas i utbildningssyfte eller som hjälp i det praktiska arbetet vid mätning i elinstallationer. I huvudsak behandlas alla mätningar kring installationskontroll och de resultat som ligger till grund för en säker elanläggning. Boken är på 100 sidor och innehåller förutom utförliga instruktioner om mätningar vid en installationskontroll, resultatanalys och teoretiska exempel, även praktisk information om till exempel effekt- och energimätning. E , Art.nr SERVICE & SUPPORT Utbildning/Installationskontroll Vi erbjuder utbildning i installationskontroll där ni får både praktiska och teoretiska kunskaper i kontroll före idrifftagning. Har ni inget eget instrument får ni låna ett av oss. Vi går igenom: Vad föreskrifterna och svensk standard säger om kontroll före idrifttagning Vilka kontroller som skall göras och hur man utför mätningarna Hantera instrumentet och få en inblick i möjligheter och begränsningar Gränsvärden, tolkning av mätresultat och dokumentation. E E E Bruksanvisningar Bruksanvisningar på svenska medföljer alla instrument. Dessutom kan du ladda hem bruksanvisningar från vår hemsida Kalibrering Vi erbjuder de flesta typer av kalibrering. Teknisk support och reparationer KAMIC har en serviceavdelning där vi erbjuder service i form av kontroll och reparation av instrument. Kontakta oss för mer information/support så svarar vi på era frågor! info@kamic.se. Tel Reservation Vi reserverar oss för tryckfel och förbehåller oss rätten att ändra sortimentet löpande. 27
