Bruksanvisning. Funktioner. Radiokontrollerad Tidvisning. Modul Vi önskar dig lycka till med ditt nya armbandsur!

Transkript

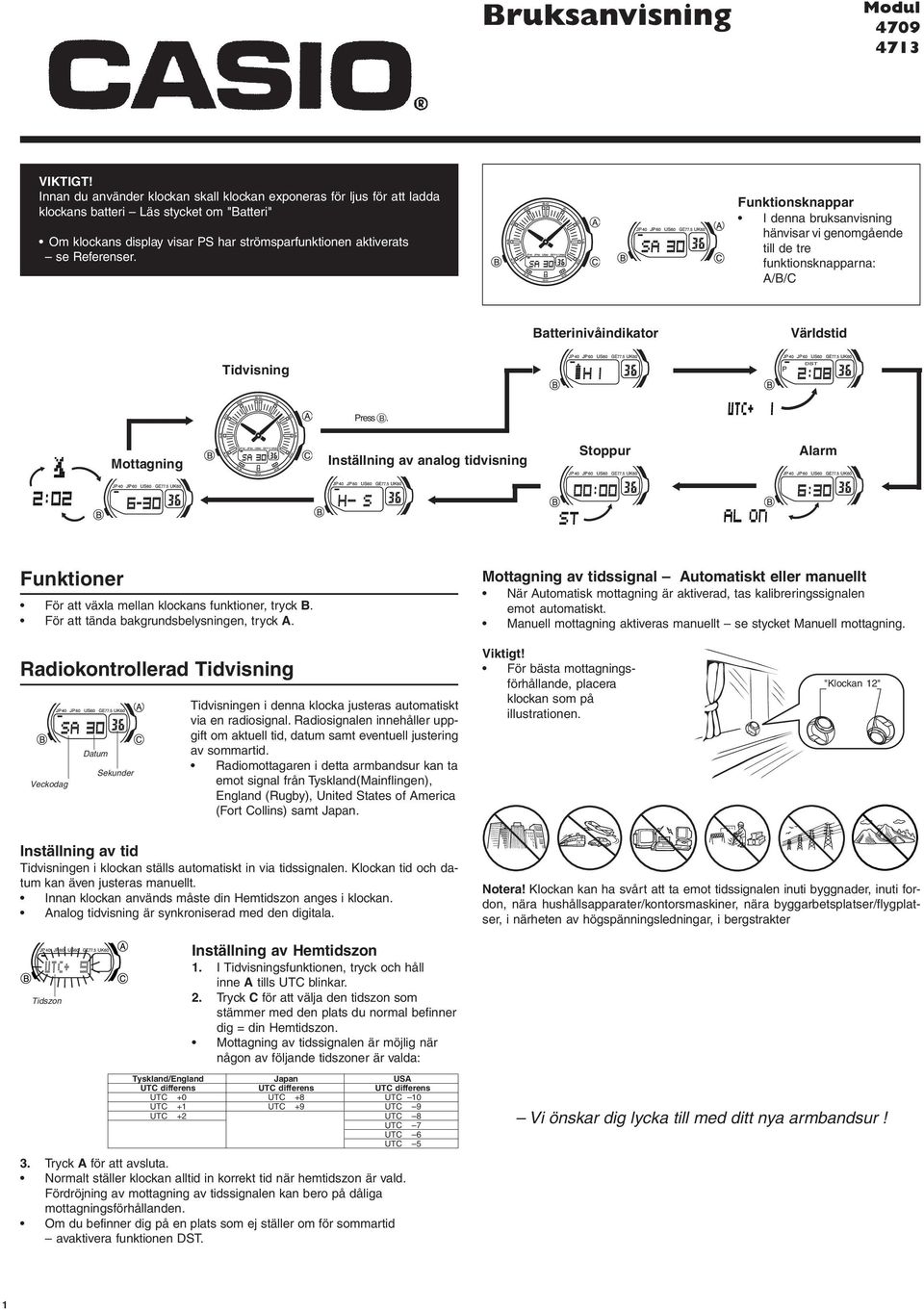

1 Bruksanvisning Modul VKTGT! nnan du använder klockan skall klockan exponeras för ljus för att ladda klockans batteri Läs stycket om "Batteri" Om klockans display visar PS har strömsparfunktionen aktiverats se Referenser. Funktionsknappar denna bruksanvisning hänvisar vi genomgående till de tre funktionsknapparna: A/B/ Batterinivåindikator Världstid Tidvisning Press B. Mottagning nställning av analog tidvisning Stoppur Alarm Funktioner För att växla mellan klockans funktioner, tryck B. För att tända bakgrundsbelysningen, tryck A. Mottagning av tidssignal Automatiskt eller manuellt När Automatisk mottagning är aktiverad, tas kalibreringssignalen emot automatiskt. Manuell mottagning aktiveras manuellt se stycket Manuell mottagning. Radiokontrollerad Tidvisning Veckodag Datum Tidvisningen i denna klocka justeras automatiskt via en radiosignal. Radiosignalen innehåller uppgift om aktuell tid, datum samt eventuell justering av sommartid. Radiomottagaren i detta armbandsur kan ta emot signal från Tyskland(Mainflingen), England (Rugby), United States of America (Fort ollins) samt Japan. Viktigt! För bästa mottagningsförhållande, placera klockan som på illustrationen. "Klockan 12" 12 o clock or nställning av tid Tidvisningen i klockan ställs automatiskt in via tidssignalen. Klockan tid och datum kan även justeras manuellt. nnan klockan används måste din Hemtidszon anges i klockan. Analog tidvisning är synkroniserad med den digitala. Tidszon Tyskland/England UT differens UT +0 UT +1 UT +2 nställning av Hemtidszon 1. Tidvisningsfunktionen, tryck och håll inne A tills UT blinkar. 2. Tryck för att välja den tidszon som stämmer med den plats du normal befinner dig = din Hemtidszon. Mottagning av tidssignalen är möjlig när någon av följande tidszoner är valda: Japan UT differens UT +8 UT +9 USA UT differens UT 10 UT 9 UT 8 UT 7 UT 6 UT 5 3. Tryck A för att avsluta. Normalt ställer klockan alltid in korrekt tid när hemtidszon är vald. Fördröjning av mottagning av tidssignalen kan bero på dåliga mottagningsförhållanden. Om du befinner dig på en plats som ej ställer om för sommartid avaktivera funktionen DST. Notera! Klockan kan ha svårt att ta emot tidssignalen inuti byggnader, inuti fordon, nära hushållsapparater/kontorsmaskiner, nära byggarbetsplatser/flygplatser, i närheten av högspänningsledningar, i bergstrakter Vi önskar dig lycka till med ditt nya armbandsur! 1

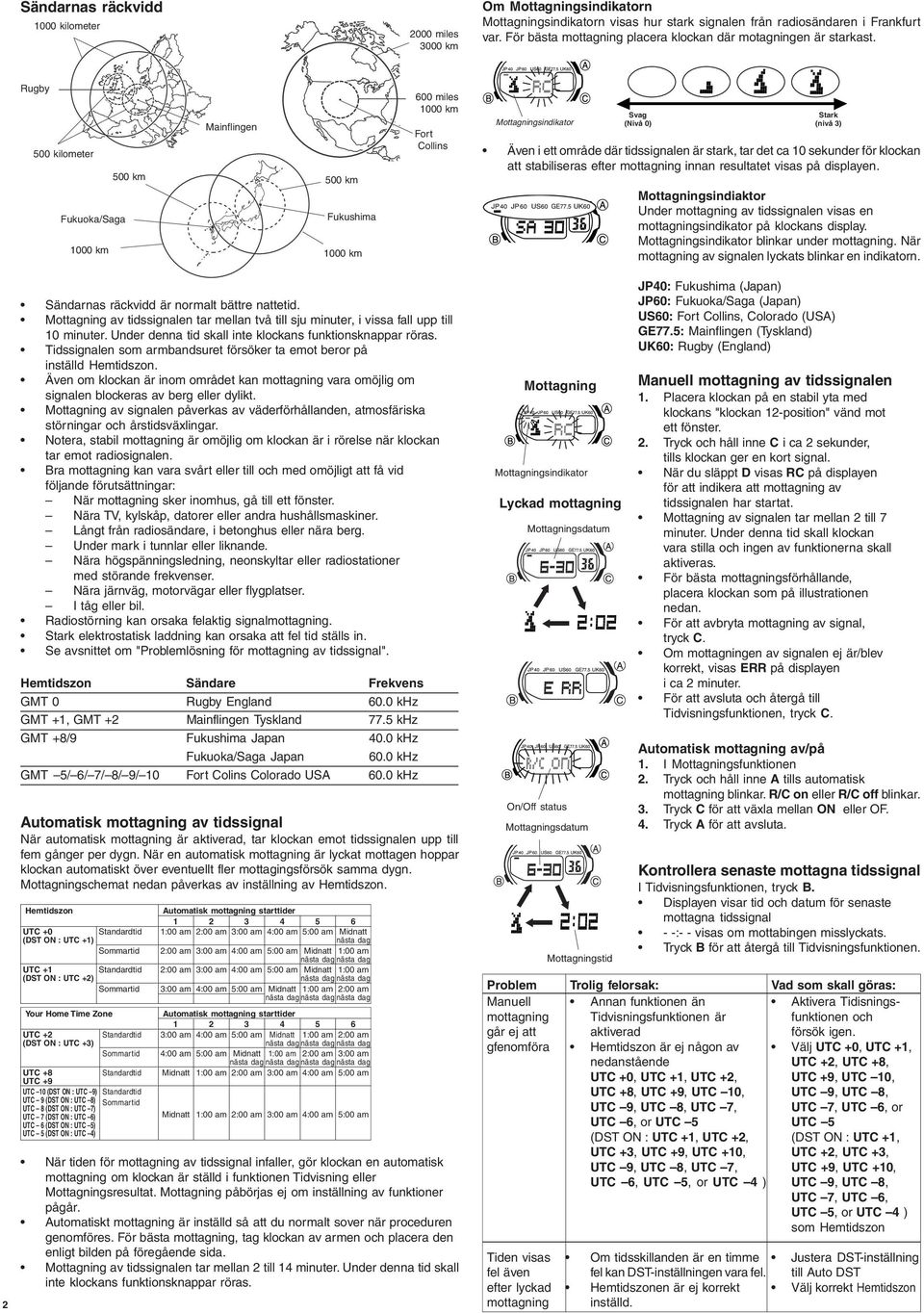

2 Sändarnas räckvidd 1000 kilometer 2000 miles 3000 km Om Mottagningsindikatorn Mottagningsindikatorn visas hur stark signalen från radiosändaren i Frankfurt var. För bästa mottagning placera klockan där motagningen är starkast. Rugby 500 kilometer 500 km Fukuoka/Saga 1000 km Mainflingen 500 km Fukushima 1000 km 600 miles 1000 km Fort ollins Mottagningsindikator Svag (Nivå 0) Stark (nivå 3) Även i ett område där tidssignalen är stark, tar det ca 10 sekunder för klockan att stabiliseras efter mottagning innan resultatet visas på displayen. Mottagningsindiaktor Under mottagning av tidssignalen visas en mottagningsindikator på klockans display. Mottagningsindikator blinkar under mottagning. När mottagning av signalen lyckats blinkar en indikatorn. 2 Sändarnas räckvidd är normalt bättre nattetid. Mottagning av tidssignalen tar mellan två till sju minuter, i vissa fall upp till 10 minuter. Under denna tid skall inte klockans funktionsknappar röras. Tidssignalen som armbandsuret försöker ta emot beror på inställd Hemtidszon. Även om klockan är inom området kan mottagning vara omöjlig om signalen blockeras av berg eller dylikt. Mottagning av signalen påverkas av väderförhållanden, atmosfäriska störningar och årstidsväxlingar. Notera, stabil mottagning är omöjlig om klockan är i rörelse när klockan tar emot radiosignalen. Bra mottagning kan vara svårt eller till och med omöjligt att få vid följande förutsättningar: När mottagning sker inomhus, gå till ett fönster. Nära TV, kylskåp, datorer eller andra hushållsmaskiner. Långt från radiosändare, i betonghus eller nära berg. Under mark i tunnlar eller liknande. Nära högspänningsledning, neonskyltar eller radiostationer med störande frekvenser. Nära järnväg, motorvägar eller flygplatser. tåg eller bil. Radiostörning kan orsaka felaktig signalmottagning. Stark elektrostatisk laddning kan orsaka att fel tid ställs in. Se avsnittet om "Problemlösning för mottagning av tidssignal". Hemtidszon Sändare Frekvens GMT 0 Rugby England 60.0 khz GMT +1, GMT +2 Mainflingen Tyskland 77.5 khz GMT +8/9 Fukushima Japan 40.0 khz Fukuoka/Saga Japan 60.0 khz GMT 5/ 6/ 7/ 8/ 9/ 10 Fort olins olorado USA 60.0 khz Automatisk mottagning av tidssignal När automatisk mottagning är aktiverad, tar klockan emot tidssignalen upp till fem gånger per dygn. När en automatisk mottagning är lyckat mottagen hoppar klockan automatiskt över eventuellt fler mottagingsförsök samma dygn. Mottagningschemat nedan påverkas av inställning av Hemtidszon. Hemtidszon UT +0 (DST ON : UT +1) UT +1 (DST ON : UT +2) Your Home Time Zone UT +2 (DST ON : UT +3) Sommartid Sommartid Sommartid UT +8 UT +9 UT 10 (DST ON : UT 9) UT 9 (DST ON : UT 8) Sommartid UT 8 (DST ON : UT 7) UT 7 (DST ON : UT 6) UT 6 (DST ON : UT 5) UT 5 (DST ON : UT 4) Automatisk mottagning starttider :00 am 2:00 am 3:00 am 4:00 am 5:00 am Midnatt nästa dag 2:00 am 3:00 am 4:00 am 5:00 am Midnatt 1:00 am nästa dag nästa dag 2:00 am 3:00 am 4:00 am 5:00 am Midnatt 1:00 am nästa dag nästa dag 3:00 am 4:00 am 5:00 am Midnatt 1:00 am 2:00 am nästa dag nästa dag nästa dag Automatisk mottagning starttider :00 am 4:00 am 5:00 am Midnatt 1:00 am 2:00 am nästa dag nästa dag nästa dag 4:00 am 5:00 am Midnatt 1:00 am 2:00 am 3:00 am nästa dag nästa dag nästa dag nästa dag Midnatt 1:00 am 2:00 am 3:00 am 4:00 am 5:00 am Midnatt 1:00 am 2:00 am 3:00 am 4:00 am 5:00 am När tiden för mottagning av tidssignal infaller, gör klockan en automatisk mottagning om klockan är ställd i funktionen Tidvisning eller Mottagningsresultat. Mottagning påbörjas ej om inställning av funktioner pågår. Automatiskt mottagning är inställd så att du normalt sover när proceduren genomföres. För bästa mottagning, tag klockan av armen och placera den enligt bilden på föregående sida. Mottagning av tidssignalen tar mellan 2 till 14 minuter. Under denna tid skall inte klockans funktionsknappar röras. Mottagning Mottagningsindikator Lyckad mottagning Mottagningsdatum On/Off status Mottagningsdatum Problem Manuell mottagning går ej att gfenomföra Tiden visas fel även efter lyckad mottagning Mottagningstid JP40: Fukushima (Japan) JP60: Fukuoka/Saga (Japan) US60: Fort ollins, olorado (USA) GE77.5: Mainflingen (Tyskland) UK60: Rugby (England) Manuell mottagning av tidssignalen 1. Placera klockan på en stabil yta med klockans "klockan 12-position" vänd mot ett fönster. 2. Tryck och håll inne i ca 2 sekunder, tills klockan ger en kort signal. När du släppt D visas R på displayen för att indikera att mottagning av tidssignalen har startat. Mottagning av signalen tar mellan 2 till 7 minuter. Under denna tid skall klockan vara stilla och ingen av funktionerna skall aktiveras. För bästa mottagningsförhållande, placera klockan som på illustrationen nedan. För att avbryta mottagning av signal, tryck. Om mottagningen av signalen ej är/blev korrekt, visas ERR på displayen i ca 2 minuter. För att avsluta och återgå till Tidvisningsfunktionen, tryck. Automatisk mottagning av/på 1. Mottagningsfunktionen 2. Tryck och håll inne A tills automatisk mottagning blinkar. R/ on eller R/ off blinkar. 3. Tryck för att växla mellan ON eller OF. Kontrollera senaste mottagna tidssignal Tidvisningsfunktionen, tryck B. Displayen visar tid och datum för senaste mottagna tidssignal - -:- - visas om mottabingen misslyckats. Tryck B för att återgå till Tidvisningsfunktionen. Trolig felorsak: Vad som skall göras: Annan funktionen än Tidvisningsfunktionen är aktiverad Aktivera Tidisningsfunktionen och försök igen. Hemtidszon är ej någon av nedanstående UT +0, UT +1, UT +2, UT +8, UT +9, UT 10, UT 9, UT 8, UT 7, UT 6, or UT 5 (DST ON : UT +1, UT +2, UT +3, UT +9, UT +10, UT 9, UT 8, UT 7, UT 6, UT 5, or UT 4 ) Välj UT +0, UT +1, UT +2, UT +8, UT +9, UT 10, UT 9, UT 8, UT 7, UT 6, or UT 5 (DST ON : UT +1, UT +2, UT +3, UT +9, UT +10, UT 9, UT 8, UT 7, UT 6, UT 5, or UT 4 ) som Hemtidszon Om tidsskillanden är en timme fel kan DST-inställningen vara fel. Justera DST-inställning till Auto DST Hemtidszonen är ej korrekt inställd. Välj korrekt Hemtidszon

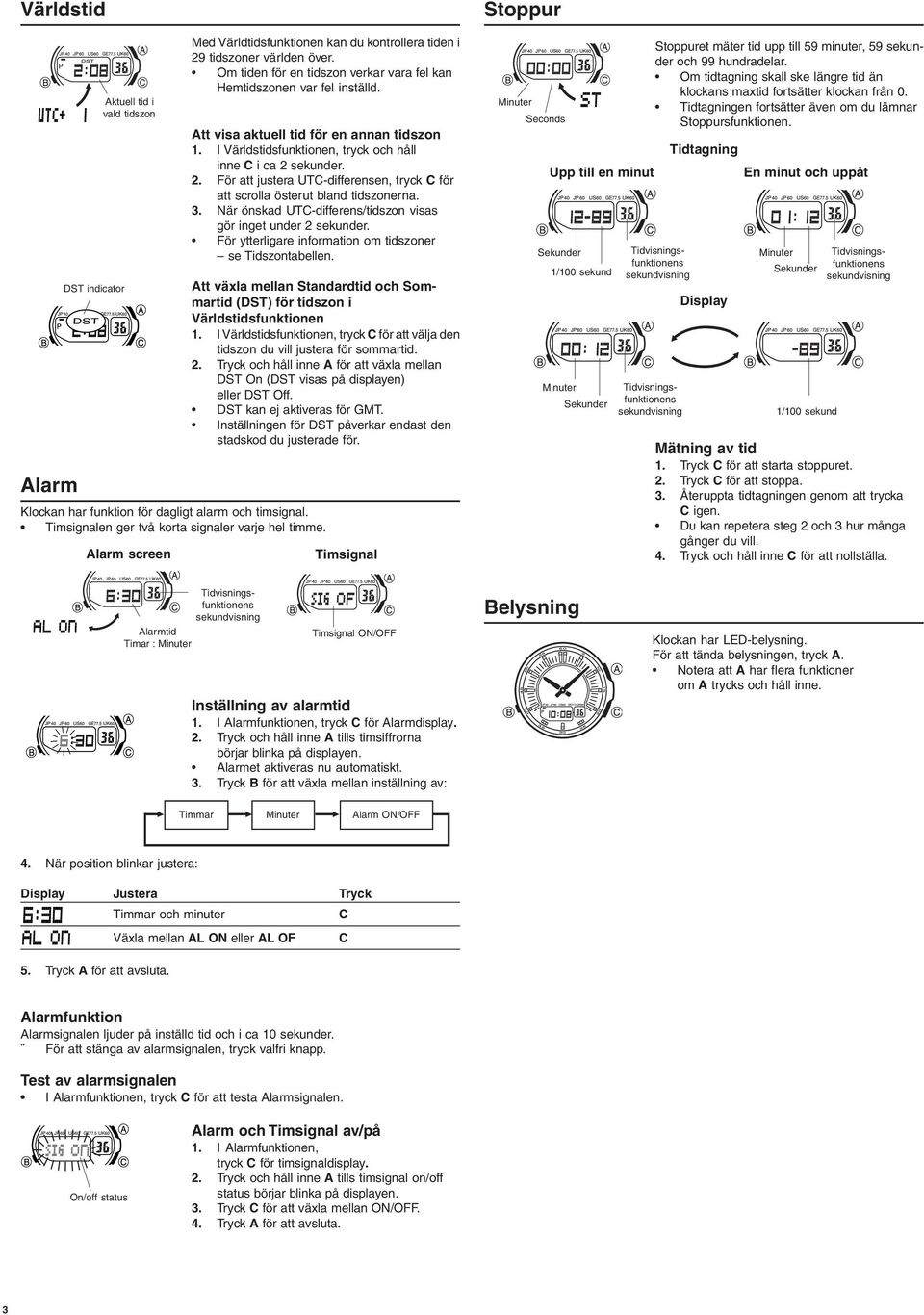

3 Världstid Alarm DST indicator Aktuell tid i vald tidszon Med Världtidsfunktionen kan du kontrollera tiden i 29 tidszoner världen över. Om tiden för en tidszon verkar vara fel kan Hemtidszonen var fel inställd. Att visa aktuell tid för en annan tidszon 1. Världstidsfunktionen, tryck och håll inne i ca 2 sekunder. 2. För att justera UT-differensen, tryck för att scrolla österut bland tidszonerna. 3. När önskad UT-differens/tidszon visas gör inget under 2 sekunder. För ytterligare information om tidszoner se Tidszontabellen. Att växla mellan och Sommartid (DST) för tidszon i Världstidsfunktionen 1. Världstidsfunktionen, tryck för att välja den tidszon du vill justera för sommartid. 2. Tryck och håll inne A för att växla mellan DST On (DST visas på displayen) eller DST Off. DST kan ej aktiveras för GMT. nställningen för DST påverkar endast den stadskod du justerade för. Klockan har funktion för dagligt alarm och timsignal. Timsignalen ger två korta signaler varje hel timme. Alarm screen Timsignal Stoppur Seconds Upp till en minut 1/100 sekund Stoppuret mäter tid upp till 59 minuter, 59 sekunder och 99 hundradelar. Om tidtagning skall ske längre tid än klockans maxtid fortsätter klockan från 0. Tidtagningen fortsätter även om du lämnar Stoppursfunktionen. Tidtagning En minut och uppåt Display 1/100 sekund Mätning av tid 1. Tryck för att starta stoppuret. 2. Tryck för att stoppa. 3. Återuppta tidtagningen genom att trycka igen. Du kan repetera steg 2 och 3 hur många gånger du vill. 4. Tryck och håll inne för att nollställa. Alarmtid Timar : Timsignal ON/OFF nställning av alarmtid 1. Alarmfunktionen, tryck för Alarmdisplay. 2. Tryck och håll inne A tills timsiffrorna börjar blinka på displayen. Alarmet aktiveras nu automatiskt. 3. Tryck B för att växla mellan inställning av: Belysning Klockan har LED-belysning. För att tända belysningen, tryck A. Notera att A har flera funktioner om A trycks och håll inne. Timmar Hour Minutes Alarm ON/OFF On/Off 4. När position blinkar justera: Display Justera Tryck Timmar och minuter Växla mellan AL ON eller AL OF 5. Tryck A för att avsluta. Alarmfunktion Alarmsignalen ljuder på inställd tid och i ca 10 sekunder. För att stänga av alarmsignalen, tryck valfri knapp. Test av alarmsignalen Alarmfunktionen, tryck för att testa Alarmsignalen. On/off status Alarm och Timsignal av/på 1. Alarmfunktionen, tryck för timsignaldisplay. 2. Tryck och håll inne A tills timsignal on/off status börjar blinka på displayen. 3. Tryck för att växla mellan ON/OFF. 3

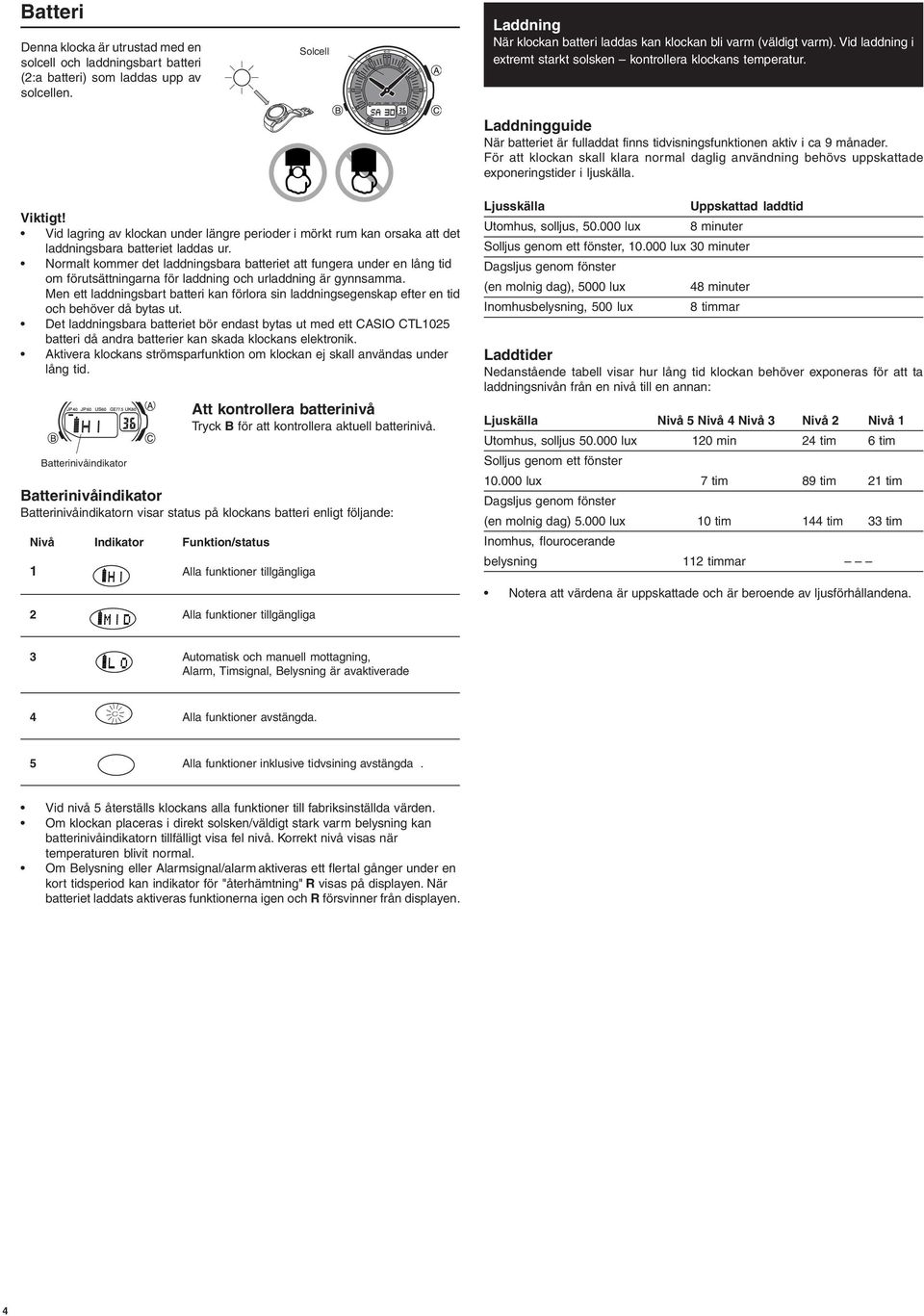

4 Batteri Denna klocka är utrustad med en solcell och laddningsbart batteri (2:a batteri) som laddas upp av solcellen. Solcell Laddning När klockan batteri laddas kan klockan bli varm (väldigt varm). Vid laddning i extremt starkt solsken kontrollera klockans temperatur. Laddningguide När batteriet är fulladdat finns tidvisningsfunktionen aktiv i ca 9 månader. För att klockan skall klara normal daglig användning behövs uppskattade exponeringstider i ljuskälla. Viktigt! Vid lagring av klockan under längre perioder i mörkt rum kan orsaka att det laddningsbara batteriet laddas ur. Normalt kommer det laddningsbara batteriet att fungera under en lång tid om förutsättningarna för laddning och urladdning är gynnsamma. Men ett laddningsbart batteri kan förlora sin laddningsegenskap efter en tid och behöver då bytas ut. Det laddningsbara batteriet bör endast bytas ut med ett ASO TL1025 batteri då andra batterier kan skada klockans elektronik. Aktivera klockans strömsparfunktion om klockan ej skall användas under lång tid. Batterinivåindikator Att kontrollera batterinivå Tryck B för att kontrollera aktuell batterinivå. Batterinivåindikator Batterinivåindikatorn visar status på klockans batteri enligt följande: Nivå ndikator Funktion/status 1 Alla funktioner tillgängliga 2 Alla funktioner tillgängliga Ljusskälla Utomhus, solljus, lux Uppskattad laddtid 8 minuter Solljus genom ett fönster, lux 30 minuter Dagsljus genom fönster (en molnig dag), 5000 lux 48 minuter nomhusbelysning, 500 lux 8 timmar Laddtider Nedanstående tabell visar hur lång tid klockan behöver exponeras för att ta laddningsnivån från en nivå till en annan: Ljuskälla Nivå 5 Nivå 4 Nivå 3 Nivå 2 Nivå 1 Utomhus, solljus lux 120 min 24 tim 6 tim Solljus genom ett fönster lux 7 tim 89 tim 21 tim Dagsljus genom fönster (en molnig dag) lux 10 tim 144 tim 33 tim nomhus, flourocerande belysning 112 timmar Notera att värdena är uppskattade och är beroende av ljusförhållandena. 3 Automatisk och manuell mottagning, Alarm, Timsignal, Belysning är avaktiverade 4 Alla funktioner avstängda. 5 Alla funktioner inklusive tidvsining avstängda. Vid nivå 5 återställs klockans alla funktioner till fabriksinställda värden. Om klockan placeras i direkt solsken/väldigt stark varm belysning kan batterinivåindikatorn tillfälligt visa fel nivå. Korrekt nivå visas när temperaturen blivit normal. Om Belysning eller Alarmsignal/alarm aktiveras ett flertal gånger under en kort tidsperiod kan indikator för "återhämtning" R visas på displayen. När batteriet laddats aktiveras funktionerna igen och R försvinner från displayen. 4

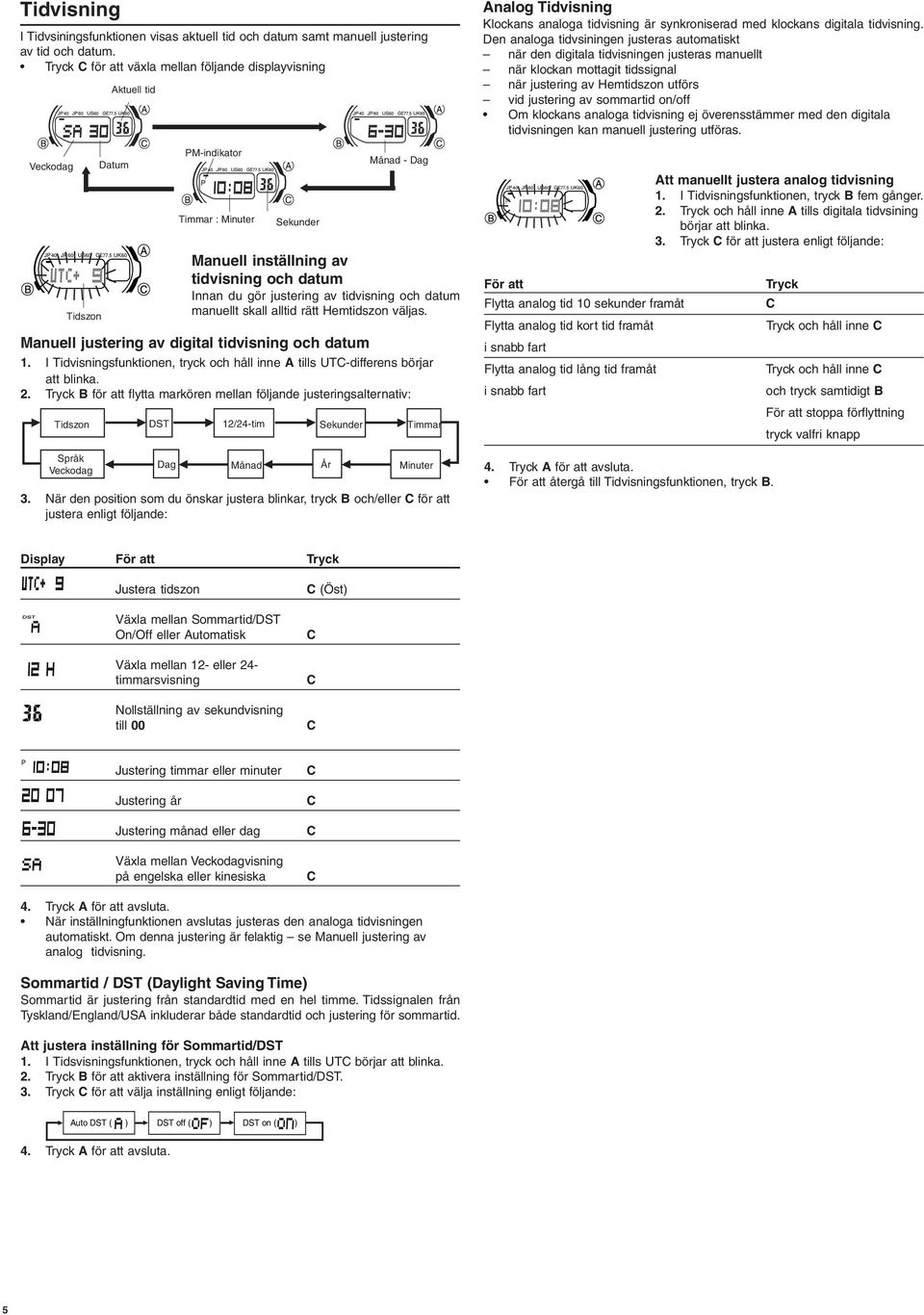

5 Tidvisning Tidvsiningsfunktionen visas aktuell tid och datum samt manuell justering av tid och datum. Tryck för att växla mellan följande displayvisning Veckodag Aktuell tid Datum PM-indikator Timmar : Månad - Dag Manuell inställning av tidvisning och datum nnan du gör justering av tidvisning och datum manuellt skall alltid rätt Hemtidszon väljas. Tidszon DST 12/24-tim Språk Veckodag Tidszon Manuell justering av digital tidvisning och datum 1. Tidvisningsfunktionen, tryck och håll inne A tills UT-differens börjar att blinka. 2. Tryck B för att flytta markören mellan följande justeringsalternativ: Dag Månad År Timmar 3. När den position som du önskar justera blinkar, tryck B och/eller för att justera enligt följande: Analog Tidvisning Klockans analoga tidvisning är synkroniserad med klockans digitala tidvisning. Den analoga tidvsiningen justeras automatiskt när den digitala tidvisningen justeras manuellt när klockan mottagit tidssignal när justering av Hemtidszon utförs vid justering av sommartid on/off Om klockans analoga tidvisning ej överensstämmer med den digitala tidvisningen kan manuell justering utföras. För att Flytta analog tid 10 sekunder framåt Flytta analog tid kort tid framåt i snabb fart Flytta analog tid lång tid framåt i snabb fart För att återgå till Tidvisningsfunktionen, tryck B. Att manuellt justera analog tidvisning 1. Tidvisningsfunktionen, tryck B fem gånger. 2. Tryck och håll inne A tills digitala tidvsining börjar att blinka. 3. Tryck för att justera enligt följande: Tryck Tryck och håll inne Tryck och håll inne och tryck samtidigt B För att stoppa förflyttning tryck valfri knapp Display För att Tryck Justera tidszon Växla mellan Sommartid/DST On/Off eller Automatisk Växla mellan 12- eller 24- timmarsvisning Nollställning av till 00 (Öst) Justering timmar eller minuter Justering år Justering månad eller dag Växla mellan Veckodagvisning på engelska eller kinesiska När inställningfunktionen avslutas justeras den analoga tidvisningen automatiskt. Om denna justering är felaktig se Manuell justering av analog tidvisning. Sommartid / DST (Daylight Saving Time) Sommartid är justering från standardtid med en hel timme. Tidssignalen från Tyskland/England/USA inkluderar både standardtid och justering för sommartid. Att justera inställning för Sommartid/DST 1. Tidsvisningsfunktionen, tryck och håll inne A tills UT börjar att blinka. 2. Tryck B för att aktivera inställning för Sommartid/DST. 3. Tryck för att välja inställning enligt följande: Auto DST ( ) DST off ( ) DST on ( ) 5

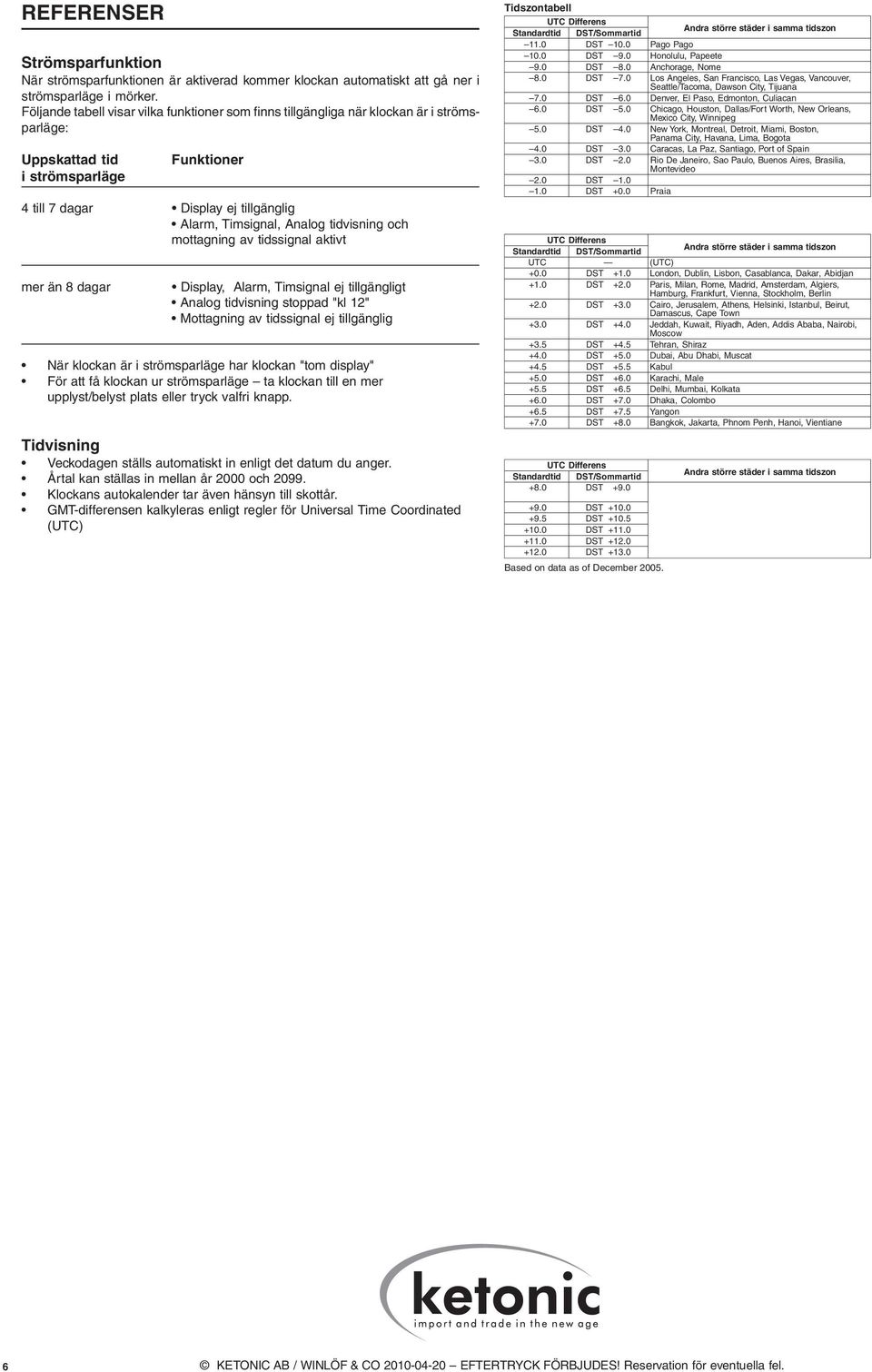

6 REFERENSER Strömsparfunktion När strömsparfunktionen är aktiverad kommer klockan automatiskt att gå ner i strömsparläge i mörker. Följande tabell visar vilka funktioner som finns tillgängliga när klockan är i strömsparläge: Uppskattad tid i strömsparläge Funktioner 4 till 7 dagar Display ej tillgänglig Alarm, Timsignal, Analog tidvisning och mottagning av tidssignal aktivt mer än 8 dagar Display, Alarm, Timsignal ej tillgängligt Analog tidvisning stoppad "kl 12" Mottagning av tidssignal ej tillgänglig När klockan är i strömsparläge har klockan "tom display" För att få klockan ur strömsparläge ta klockan till en mer upplyst/belyst plats eller tryck valfri knapp. Tidvisning Veckodagen ställs automatiskt in enligt det datum du anger. Årtal kan ställas in mellan år 2000 och Klockans autokalender tar även hänsyn till skottår. GMT-differensen kalkyleras enligt regler för Universal Time oordinated (UT) Tidszontabell UT Differens DST/Sommartid 11.0 DST DST DST DST UT UT Differens DST/Sommartid +8.0 DST UT Differens DST 6.0 DST 5.0 DST 4.0 DST 3.0 DST 2.0 DST 1.0 DST +0.0 DST/Sommartid DST +1.0 DST +2.0 DST +3.0 DST +4.0 DST +4.5 DST +5.0 DST +5.5 DST +6.0 DST +6.5 DST +7.0 DST +7.5 DST +8.0 DST DST DST DST DST Based on data as of December Andra större städer i samma tidszon Pago Pago Honolulu, Papeete Anchorage, Nome Los Angeles, San Francisco, Las Vegas, Vancouver, Seattle/Tacoma, Dawson ity, Tijuana Denver, El Paso, Edmonton, uliacan hicago, Houston, Dallas/Fort Worth, New Orleans, Mexico ity, Winnipeg New York, Montreal, Detroit, Miami, Boston, Panama ity, Havana, Lima, Bogota aracas, La Paz, Santiago, Port of Spain Rio De Janeiro, Sao Paulo, Buenos Aires, Brasilia, Montevideo Praia Andra större städer i samma tidszon (UT) London, Dublin, Lisbon, asablanca, Dakar, Abidjan Paris, Milan, Rome, Madrid, Amsterdam, Algiers, Hamburg, Frankfurt, Vienna, Stockholm, Berlin airo, Jerusalem, Athens, Helsinki, stanbul, Beirut, Damascus, ape Town Jeddah, Kuwait, Riyadh, Aden, Addis Ababa, Nairobi, Moscow Tehran, Shiraz Dubai, Abu Dhabi, Muscat Kabul Karachi, Male Delhi, Mumbai, Kolkata Dhaka, olombo Yangon Bangkok, Jakarta, Phnom Penh, Hanoi, Vientiane Andra större städer i samma tidszon 6 KETON AB / WNLÖF & O EFTERTRYK FÖRBJUDES! Reservation för eventuella fel.
