1 MUR (MARKTEKNISK UNDERSÖKNINGSRAPPORT) GEOTEKNIK DEL AV HESTER 5:20 ULRICEHAMN PLANERAT BOSTADSOMRÅDE RIKSBYGGEN SLUTRAPPORT

2 UPPDRAG , Del av Hester 5:20 Ulricehamn, Planerat Bostadsområde Titel på rapport: Status: MUR Geoteknik Del av Hester 5:20 Ulricehamn, Planerat Bostadsområde Slutrapport Datum: MEDVERKANDE Beställare: Kontaktperson: Riksbyggen MO Sydväst Claes Alexandersson Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Tyréns AB Per Klasson Jacob Horndahl & Per Klasson Per Klasson REVIDERINGAR Revideringsdatum: Version: Initialer: Tyréns AB Slottsgatan Jönköping Tel: Säte: Stockholm Org.nr:

3 SAMMANFATTNING Denna marktekniska undersökningsrapport redovisar utförd geoteknisk undersökning inför projektering av planerat bostadsområde på del av fastigheten Hester 5:20 i Ulricehamn. INNEHÅLLSFÖRTECKNING 1 OBJEKT ÄNDAMÅL OCH SYFTE UNDERLAG FÖR UNDERSÖKNINGEN STYRANDE DOKUMENT GEOTEKNISK KATEGORI BEFINTLIGA FÖRHÅLLANDEN TOPOGRAFI YTBESKAFFENHET BEFINTLIGA KONSTRUKTIONER POSITIONERING GEOTEKNISKA FÄLTUNDERSÖKNINGAR UTFÖRDA SONDERINGAR UTFÖRDA PROVTAGNINGAR UNDERSÖKNINGSPERIOD FÄLTINGENJÖRER KALIBRERING OCH CERTIFIERING PROVHANTERING GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR UNDERSÖKNINGSPERIOD LABORATORIEINGENJÖRER PROVFÖRVARING HYDROGEOLOGISKA UNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR UNDERSÖKNINGSPERIOD FÄLTINGENJÖRER MILJÖTEKNISKA UNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR UNDERSÖKNINGSPERIOD FÄLT & LABORATORIEINGENJÖRER HÄRLEDDA VÄRDEN Uppdrag: Del av Hester 5:20 Ulricehamn, Planerat Bostadsområde Beställare: Riksbyggen O:\JKP\286468\G\_Text\MUR\MUR Geoteknik Del av Hester 5_20 Ulricehamn, Planerat Bostadområde.docx 3(12)

4 12.1 JORDARTER HÅLLFASTHETS OCH DEFORMATIONSEGENSKAPER HYDROGEOLOGISKA EGENSKAPER MILJÖTEKNISKA EGENSKAPER VÄRDERING AV UNDERSÖKNING Bilagor Bilaga 1 SGU Jordartskarta 1: (2 sidor) Bilaga 2 SGU Jorddjupskarta 1: (1 sida) Bilaga 3 Skruvprovtagningsprotokoll (14 sidor) Bilaga 4 Geotekniska laboratorieprotokoll (2 sidor) Bilaga 5 Installationsprotokoll GVrör (3 sidor) Bilaga 6 Kalibreringsprotokoll fältutrustning (6 sidor) Bilaga 7 Utvärderade sonderingar & härledda värden (2 sidor) Bilaga 8 Laboratorieprotokoll, markradon (2 sidor) Ritningar G Planritning Skala 1:400 G Sektion AA CC Skala 1:100, 1:200 G Sektion DD & EE Skala 1:100, 1:200 G Sektion FF & GG Skala 1:100, 1:200 Uppdrag: Del av Hester 5:20 Ulricehamn, Planerat Bostadsområde Beställare: Riksbyggen O:\JKP\286468\G\_Text\MUR\MUR Geoteknik Del av Hester 5_20 Ulricehamn, Planerat Bostadområde.docx 4(12)

5 1 OBJEKT Tyréns AB har på uppdrag av Riksbyggen AB utfört en geoteknisk undersökning inom del av fastigheten Hester 5:20 i Ulricehamn. Bakgrunden till undersökningen är att beställaren planerar ett nytt bostadsområde inom fastigheten. De planerade bostäderna består ca 35st par rad eller kedjehus. Området är beläget vid Herralyckan utmed gatan Herralyckedreven i nordöstra delen av Ulricehamns tätort, se figur 1 nedan. Figur 1. Ungefärligt läge för geoteknisk undersökning markerat med röd rektangel. Kartbild från lantmäteriets karttjänst. Uppdrag: Del av Hester 5:20 Ulricehamn, Planerat Bostadsområde Beställare: Riksbyggen O:\JKP\286468\G\_Text\MUR\MUR Geoteknik Del av Hester 5_20 Ulricehamn, Planerat Bostadområde.docx 5(12)

6 2 ÄNDAMÅL OCH SYFTE Syftet med undersökningen är att klargöra geotekniska och hydrogeologiska förhållanden inom området för planerade bostäder. Undersökningen ska ingå som underlag för vidare planering och projektering. 3 UNDERLAG FÖR UNDERSÖKNINGEN Som underlag till den geotekniska undersökningen har digitalt kartunderlag och preliminär placering av planerade bostäder erhållits av beställaren. I det inledande skedet användes SGU:s översiktliga jordarts och jorddjupskartor som vägledning för planerad undersökning. Inga tidigare utförda geotekniska undersökningar inom det aktuella undersökningsområdet är för oss kända. 4 STYRANDE DOKUMENT Denna rapport ansluter till SSEN 19971:2005 med tillhörande nationell bilaga. I tabellerna nedan redovisas styrande dokument för undersökningen. Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SSEN 19972:2007 Fältutförande Geoteknisk fälthandbok SGF Rapport 1:2013 samt SSENISO Beteckningssystem SGF/BGS kompletterade beteckningsblad, Tabell 2. Fältundersökningar Undersökningsmetod Mekanisk Spetstrycksondering DPSHA/ Hfa/ Provtagningar Kategori B Standard eller annat styrande dokument SSEN ISO :2009/ Geoteknisk fälthandbok SGF Rapport 1:2013 SSEN ISO :2005/A:2011 SSEN ISO :2006/ Geoteknisk fälthandbok SGF Rapport 1:2013 Tabell 3. Laboratorieundersökningar Metod Standard eller annat styrande dokument Klassificering SSEN ISO Materialtyp & AMA Anläggning 17, Tabell CB/1 tjälfarlighetsklass Vattenkvot SSEN ISO :2014 Tabell 4. Hydrogeologiska undersökningar Metod Standard eller annat styrande dokument Öppna system SSEN ISO :2006 Uppdrag: Del av Hester 5:20 Ulricehamn, Planerat Bostadsområde Beställare: Riksbyggen O:\JKP\286468\G\_Text\MUR\MUR Geoteknik Del av Hester 5_20 Ulricehamn, Planerat Bostadområde.docx 6(12)

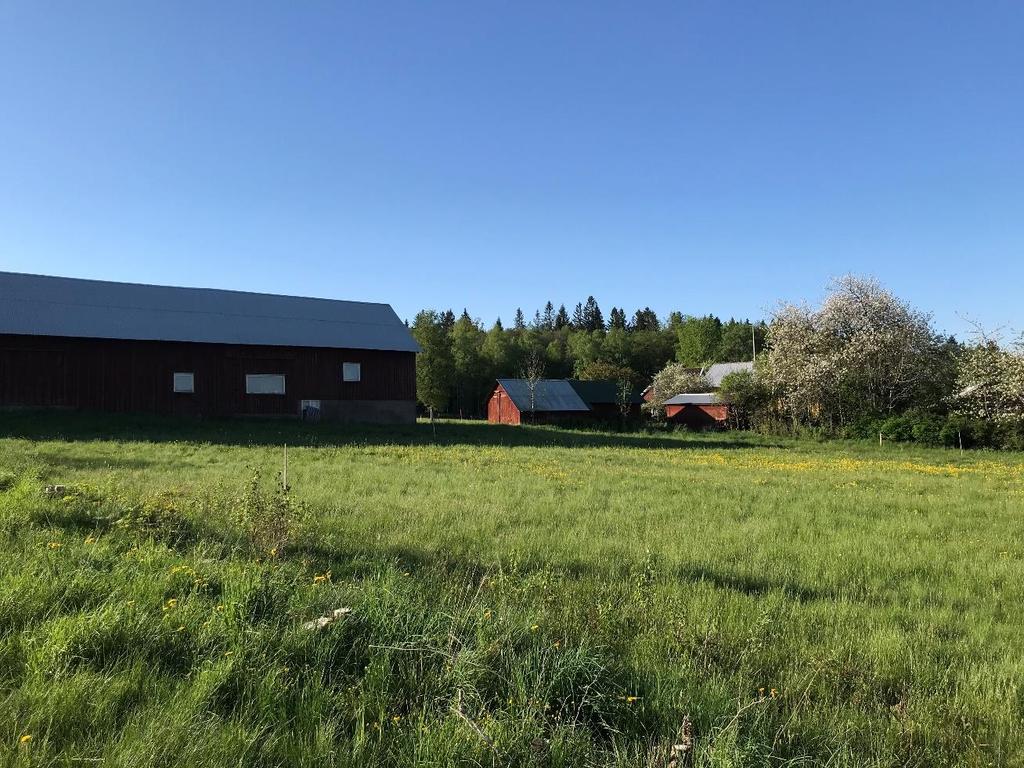

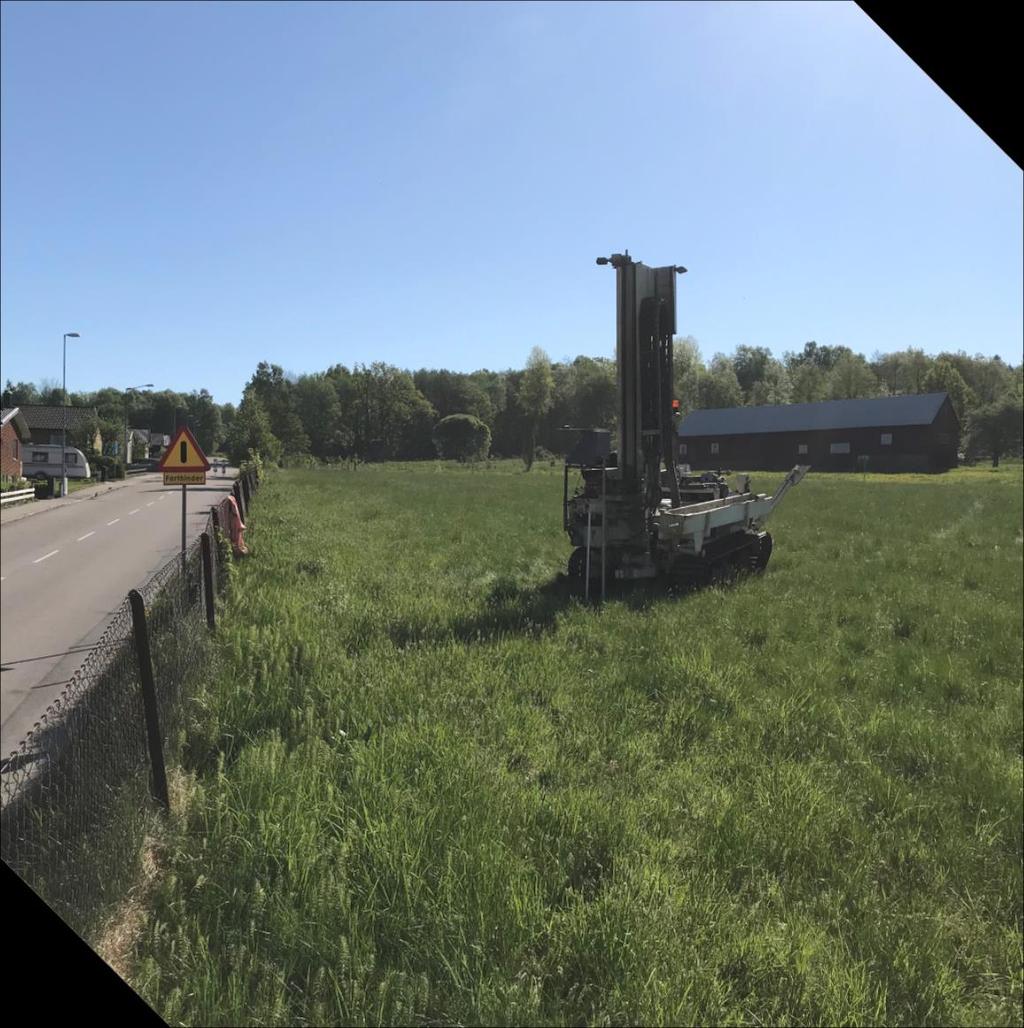

7 5 GEOTEKNISK KATEGORI Utförda undersökningar är utförda i enlighet med Geoteknisk kategori 2 för konstruktion/grundläggning. 6 BEFINTLIGA FÖRHÅLLANDEN 6.1 TOPOGRAFI Det aktuella området är plant och lutar uppåt från väst mot öst. Områdets marknivåer stiger från ca +254 till +267 m vilket ger en lutning på ca 6 %. Sluttningen blir brantare sydost om området med lutningar mellan ca 810 %. 6.2 YTBESKAFFENHET Det undersökta området består i huvudsak av gräsbevuxen ängsmark med enstaka träd. Söderoch österut är området omgivet av ängsmark och lövskog, norr och västerut är området omgivet av villakvarter. 6.3 BEFINTLIGA KONSTRUKTIONER Inom det aktuella området finns ett bostadshus, ladugård och några mindre uthus som står vid läge för nya byggnader. Figur 2. Bild tagen ungefär vid läget för undersökningspunkt 18T10 mot syd. Uppdrag: Del av Hester 5:20 Ulricehamn, Planerat Bostadsområde Beställare: Riksbyggen O:\JKP\286468\G\_Text\MUR\MUR Geoteknik Del av Hester 5_20 Ulricehamn, Planerat Bostadområde.docx 7(12)

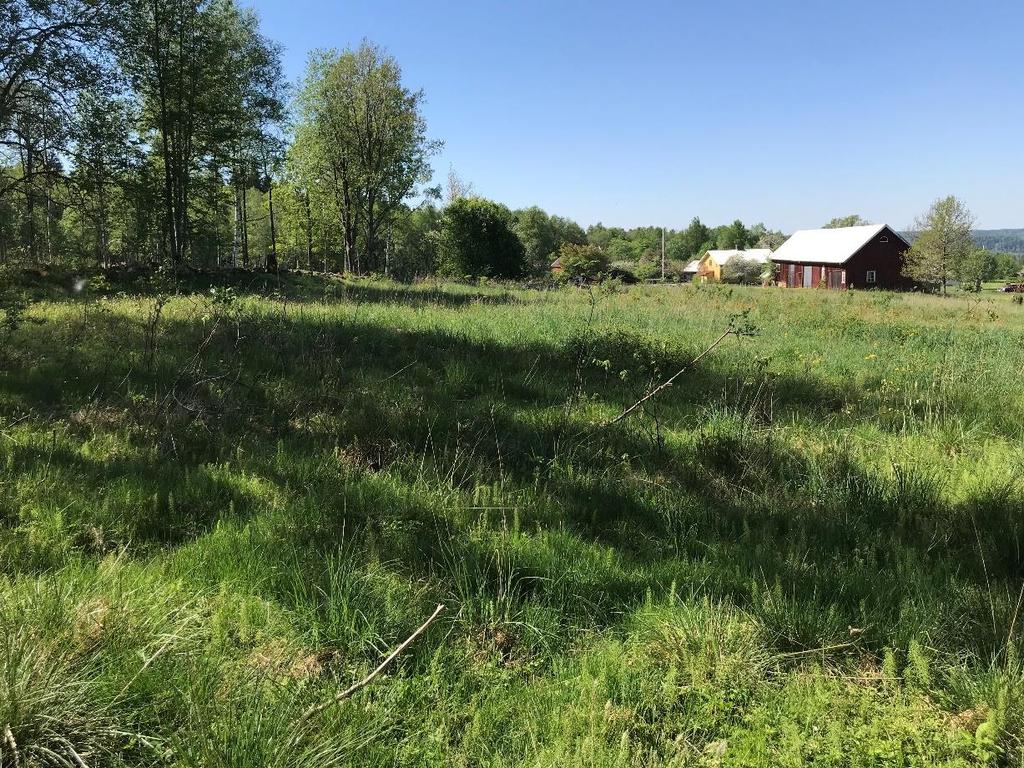

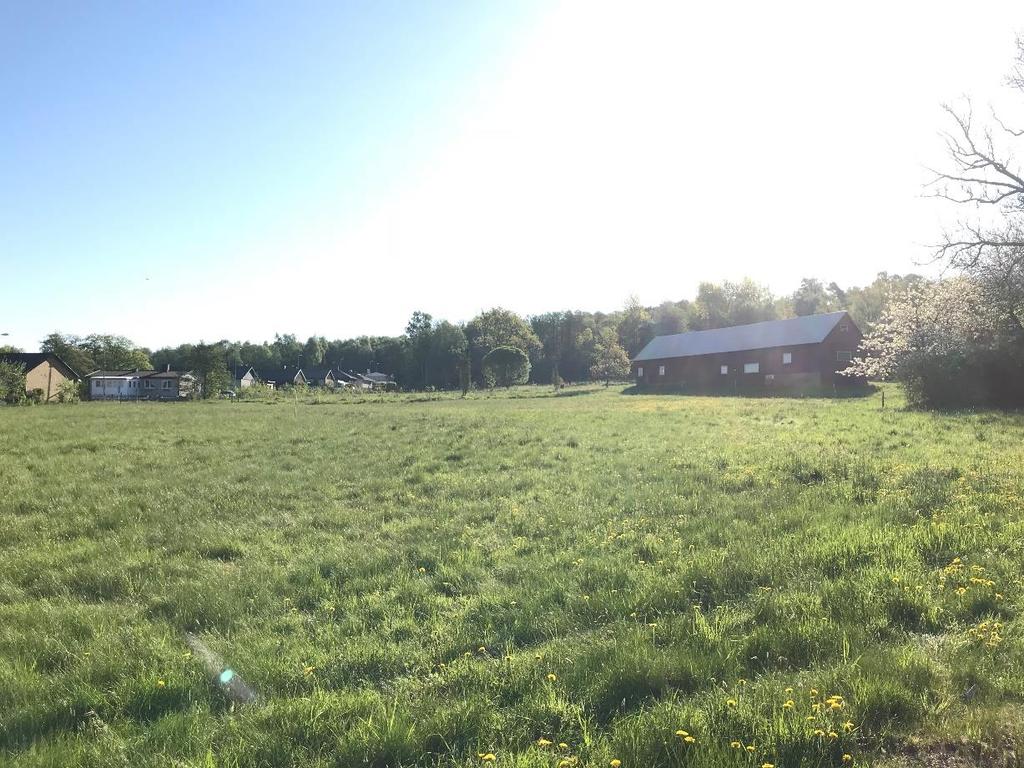

8 Figur 3. Bild tagen ungefär vid läget för undersökningspunkt 18T25 mot väst. Figur 4. Bild tagen ungefär vid läget för undersökningspunkt 18T05 mot öst. Uppdrag: Del av Hester 5:20 Ulricehamn, Planerat Bostadsområde Beställare: Riksbyggen O:\JKP\286468\G\_Text\MUR\MUR Geoteknik Del av Hester 5_20 Ulricehamn, Planerat Bostadområde.docx 8(12)

9 7 POSITIONERING Utsättning och inmätning av geotekniska undersökningar har utförts med GPS utrustning med nätverks RTK, mätningarna har utförts i minst mätklass B enligt SGF Rapport 1:2013. Utsättningen och inmätningen utfördes av Per Klasson och Nicklas Andersson, Tyréns AB. Samtliga mätningar har utförts i koordinatsystem: Koordinatsystem, plan: SWEREF Koordinatsystem, höjd: RH GEOTEKNISKA FÄLTUNDERSÖKNINGAR Geoteknisk undersökning har utförts av Tyréns AB och undersökningspunkter som utförts tillhörande rubricerat objekt är benämnda 18T01 18T25. Resultatet av alla utförda geotekniska undersökningar redovisas i denna MUR med tillhörande ritningar. I samband med den geotekniska undersökningen utfördes en separat miljöundersökning, jordlagerföljden i punkterna tillhörande miljöundersökningen redovisas på de geotekniska ritningarna och är benämnda TY1801 TY1818. Resultat från miljöundersökningen redovisas i separat rapport. 8.1 UTFÖRDA SONDERINGAR Aktuella sonderingar omfattar: Trycksondering (Tr) i 12 st punkter. Hejarsondering (Hfa) i 7 st punkter. Härledda värden från utförda hejarsonderingar redovisas i Bilaga UTFÖRDA PROVTAGNINGAR Aktuella provtagningar omfattar: Störd provtagning med skruvborr (Skr) i 14 st punkter för geoteknisk undersökning och 18 st tillhörande miljöundersökningen. Resultat från utförda provtagningar med skruvborr redovisas på tillhörande sektionsritningar och i fält och laboratorieprotokoll i Bilaga 3 och UNDERSÖKNINGSPERIOD Undersökningarna har utförts under perioden FÄLTINGENJÖRER Fältarbete har utförts av fältingenjörer Nicklas Andersson, Victor Hatava och Per Klasson, Tyréns AB. 8.5 KALIBRERING OCH CERTIFIERING Undersökningarna har utförts med borrbandvagn av modell Geotech 604. Tabell 5. Utrustning och kalibrering Utrustning Kalibrerad Kalibrerad av Borrbandvagn Richard Trygg, Geotech AB Kalibreringsprotokoll finns bifogade i Bilaga 6. Uppdrag: Del av Hester 5:20 Ulricehamn, Planerat Bostadsområde Beställare: Riksbyggen O:\JKP\286468\G\_Text\MUR\MUR Geoteknik Del av Hester 5_20 Ulricehamn, Planerat Bostadområde.docx 9(12)

10 8.6 PROVHANTERING Provhantering och hantering av jordprover har utförts enligt SGF Rapport 1:2013 Geoteknisk Fälthandbok. Störda prover har förvarats och transporterats i provpåsar av plast. 9 GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR 9.1 UTFÖRDA UNDERSÖKNINGAR Aktuella laboratorieundersökningar omfattar: Jordartsbenämning 35 st Materialtyp & Tjälfarlighetsklass 35 st Vattenkvot 8 st Utförda laboratorieundersökningar redovisas i laboratorieprotokoll i Bilaga UNDERSÖKNINGSPERIOD Laboratorieundersökningarna utfördes LABORATORIEINGENJÖRER Laboratorieundersökningar har utförts av Jonas Åkerman och Dagnija Andreasson på Tyréns geotekniska laboratorium i Malmö. 9.4 PROVFÖRVARING Jordproverna har efter mottagande förvarats i kylrum. Proverna sparas därefter i sex månader efter utförda undersökningar. 10 HYDROGEOLOGISKA UNDERSÖKNINGAR 10.1 UTFÖRDA UNDERSÖKNINGAR Aktuella hydrogeologiska undersökningar omfattar: Installation av 3 st grundvattenrör (Rf), 25 mm PVC med 0,7 m slitsat filter. Efter installation har grundvattenrören genomgått godkänd funktionskontroll. Uppmätt grundvattenyta redovisas i installationsprotokoll i Bilaga 5, på sektionsritningar samt i Tabell 6 nedan. Fria vattenytor har även observerats i skruvborrhål, se sektionsritningar samt skruvprovtagningsprotokoll i Bilaga 3. Tabell 6. Grundvattenmätningar Undersökningspunkt Datum för mätning Uppmätt grundvattenyta, Uppmätt m under markytan grundvattennivå 18T ,7 m +252,3 18T ,9 m +263,8 18T ,5 m +263,4 Uppdrag: Del av Hester 5:20 Ulricehamn, Planerat Bostadsområde Beställare: Riksbyggen O:\JKP\286468\G\_Text\MUR\MUR Geoteknik Del av Hester 5_20 Ulricehamn, Planerat Bostadområde.docx 10(12)

11 10.2 UNDERSÖKNINGSPERIOD Grundvattenrören installerades och har lästs av enligt Tabell 6 ovan FÄLTINGENJÖRER Installation och avläsning av grundvattenrör har utförts av fältingenjör Nicklas Andersson och Per Klasson, Tyréns AB. 11 MILJÖTEKNISKA UNDERSÖKNINGAR 11.1 UTFÖRDA UNDERSÖKNINGAR För miljötekniska analyser på upptagna jordprover och grundvatten i punkterna TY1801TY1818, se separat rapport Översiktlig miljöteknisk markundersökning, Hester 5:20 Ulricehamn. I de geotekniska provtagningspunkterna har mätning av markradon utförts genom installation av 3 st markradondetektorer som installerats ca 0,9 m under markytan. Detektorerna har efter 5 dagar tagits upp och skickats till Eurofins laboratorium i Luleå där radonhalten analyserats. Se Bilaga 8 samt Tabell 7 nedan för analysresultat från markradonmätningen. Tabell 7. Markradonmätning Undersökningspunkt Datum för mätning Uppmätt markradonhalt kbq/m3 Jordlager vid punkt 18T Sand Nej 18T Sand Nej 18T Sand Nej Tjäle Generaliserade gränsvärden enligt BFR R85:1988 är följande: <10 kbq/m3 Lågradonmark, 1050 kbq/m3 Normalradonmark, >50 kbq/m3 Högradonmark UNDERSÖKNINGSPERIOD Markradondetektorerna installerades och togs upp Laboratorieundersökning utfördes FÄLT & LABORATORIEINGENJÖRER Fältingenjörer var Nicklas Andersson, Per Klasson och Victor Hatava, Tyréns AB. Laboratorieundersökningen utfördes av Erik Strand, Eurofins AB. 12 HÄRLEDDA VÄRDEN 12.1 JORDARTER För aktuella jordarter, se provtabell i Bilaga 4 samt sektionsritningar. Fältklassade jordarter har underskattad finjordshalt som konstaterats vid laboratorieundersökning. Fältklassningen bör jämföras med laboratorieklassning i närliggande punkter och omtolkas för användning av materialparametrar HÅLLFASTHETS OCH DEFORMATIONSEGENSKAPER Utförda hejarsonderingar har utvärderats enligt TK Geo 13 och sammanställning av friktionsvinkel och modul redovisas i Bilaga 7. Uppdrag: Del av Hester 5:20 Ulricehamn, Planerat Bostadsområde Beställare: Riksbyggen O:\JKP\286468\G\_Text\MUR\MUR Geoteknik Del av Hester 5_20 Ulricehamn, Planerat Bostadområde.docx 11(12)

12 12.3 HYDROGEOLOGISKA EGENSKAPER Grundvattennivå har uppmätts i installerade grundvattenrör tillhörande denna undersökning. Resultat från avläsningar ses i Tabell 6 i Kapitel 10 ovan. Installerade grundvattenrör har endast en avläsning och behöver en längre avläsningsperiod för att kunna ge en representativ bild av grundvattenförhållandenas medelvärde och årsvariation. Grundvattenytan kan periodvis vara belägen på högre nivå än vad som är uppmätt, exempelvis vid kraftig nederbörd eller snösmältning MILJÖTEKNISKA EGENSKAPER Mätning av markradon har utförts genom installation av 3 st markradondetektorer som installerats på ca 0,9 m under markytan. Resultat ses i Tabell 7 i Kapitel 11 ovan. 13 VÄRDERING AV UNDERSÖKNING CPTsondering gick ej att utföra på grund av de påträffade fasta jordlagren, utvärdering av mindre fasta lager kan därför endast översiktligt uppskattas på grund av hejarsonderingars och trycksonderingars grova upplösning. Installerade grundvattenrör har endast en avläsning och behöver en längre avläsningsperiod för att kunna ge en representativ bild av grundvattenförhållandenas medelvärde och årsvariation. Fältklassade jordarter har underskattad finjordshalt som konstaterats vid laboratorieundersökning. Fältklassningen bör jämföras med laboratorieklassning i närliggande punkter och omtolkas för användning av materialparametrar. Uppdrag: Del av Hester 5:20 Ulricehamn, Planerat Bostadsområde Beställare: Riksbyggen O:\JKP\286468\G\_Text\MUR\MUR Geoteknik Del av Hester 5_20 Ulricehamn, Planerat Bostadområde.docx 12(12)

13 405 Vist Jordartskarta 13 27' TIMMELE 1: : ' TYRÉNS MUR GEOTEKNIK BILAGA 1 s.1 av 2 Villastaden ULRICEHAMN Karlsnäs 167,97 Bronäs 187,98 Hester 57 48' 57 48' Höghult Tingsholm 337,8 Tunt eller osammanhängande ytlager av torv Tunt eller osammanhängande ytlager av morän G Markuslyckan Fiskebacken Skarpås Urberg Blockrik yta G Moränbacklandskap, kullig morän Mossetorv Kärrtorv Svämsediment, sand Fållorna Fredriksberg Paradiset Postglacial finsand Postglacial sand Glacial lera 13 27' Huvudkontor: Box Uppsala Tel: Epost: kundservice@sgu.se Sveriges geologiska undersökning (SGU) Glacial grovsiltfinsand 13 24' Denna karta är automatiskt framställd ifrån SGUs databas med idnr:bmfdxmujub Karlslätt Ulricehamn Jordartskarta 1: : visar jordarternas utbredning i eller nära markytan samt förekomsten av block i markytan. Ytliga jordlager med en mäktighet som understiger en halv till en meter redovisas i vissa fall. Även underliggande jordlager, t.ex. isälvssediment under lera, redovisas i vissa fall, men någon systematisk kartläggning av dessa har inte gjorts. Även vissa landformer, såsom moränbacklandskap, moränryggar och flygsanddyner redovisas. Jordarterna indelas efter bildningsätt och kornstorlekssammansättning. Jordartskarta 1: : visar information ur det SGU anger som databasprodukten Jordarter 1: : I denna produkt ingår jordartskartor framställda med olika metoder och anpassade för olika presentationsskalor. Kortfattad information om karteringsmetod för det aktuella kartutsnittet och lämplig presentationsskala med hänsyn till kartans noggrannhet ges på sidan två av detta dokument. Observera att det som är lämplig skala kan avvika från det valda kartutsnittets skala. För ytterligare information om jordarter, jordlagerföljder, jorddjup m.m. hänvisas till eller SGUs kundtjänst. 0 0,2 0,4 0,6 0,8 Skala 1: ,0 km Topografiskt underlag: Ur GSDTerrängkartan Lantmäteriet Rutnät i svart anger koordinater i SWEREF 99 TM. Gradnät i brunt anger latitud och longitud i referenssystemet SWEREF99. Isälvssediment Sandig morän Urberg Undersökt område, översiktlig utbredning

14 TYRÉNS MUR GEOTEKNIK BILAGA 1 s.2 av Vist Jordartskarta TIMMELE ULRICEHAMN Villastaden Karlsnäs 167,97 Denna karta är automatiskt framställd ifrån SGUs databas med idnr:bmfdxmujub 187,98 Ulricehamn Fiskebacken Sveriges geologiska undersökning (SGU) Huvudkontor: Box Uppsala Tel: Epost: kundservice@sgu.se Paradiset 405 Bronäs Fållorna Fredriksberg Skarpås Höghult Karlslätt Tingsholm Hester Markuslyckan 337, ,2 0,4 0,6 0,8 1,0 km Skala 1: Topografiskt underlag: Ur GSDTerrängkartan Lantmäteriet Rutnät i svart anger koordinater i SWEREF 99 TM. Gradnät i brunt anger latitud och longitud i referenssystemet SWEREF99. Kartläggningen har skett med olika metoder och skiftande geografiskt underlag samt för presentationsskalor från 1: till 1: Detta gör att det finns stora skillnader i kvalitet inom kartan, både vad gäller lägesnoggrannhet och jordarternas indelning. De skillnader i karteringsmetod som tillämpats vid kartläggningen redovisas genom att informationen har delats in i olika karttyper (2 5) i täckningskartan. Gemensamt för alla karttyper är att jordartsobservationerna i fält i huvudsak görs på ca en halv meters djup, dvs. under matjord och jordmån. Informationen bygger på kartläggningar som påbörjades på 1960talet och pågår än idag. Den tidiga informationen har digitaliserats från tryckta kartunderlag. Resultatet från många kartläggningar har publicerats som tryckta kartor inom SGUs serier Ae, Ak och K och till dessa finns ofta kartbladsbeskrivningar utgivna, vilka innehåller kompletterande information om arbetsmetoder och geologiska förhållanden. Information om dessa beskrivningar finns på Fristad Borås Viskafors Dalsjöfors Timmele Ulricehamn Mullsjö Fältkartläggning med detaljerad digital höjdmodell som underlag. Lämplig presentationsskala: 1: (karttyp 2). Flygbildstolkning med detaljerad digital höjdmodell som underlag samt fältkontroller i huvudsak längs vägnätet. Lämplig presentationsskala: 1: (karttyp 3). Fältkartläggning på varierande kartunderlag. Lämplig presentationsskala: 1: (karttyp 4). Flygbildstolkning samt fältkontroller i huvudsak längs vägnätet. Lämplig presentationsskala: 1: (karttyp 5).

15 TYRÉNS MUR GEOTEKNIK BILAGA 2 s.1 av 1 Härstorp 405 Ätran 410 Jorddjupskarta TIMMELE Hedegården ULRICEHAMN Denna karta är automatiskt framställd ifrån SGUs databas med idnr:mfefkzlsn5 Nybygget Hede Torpet Kråkebo Brunn St. Ekered Villastaden Åsunden 187,98 Ulricehamn Fiskebacken Vist Karlsnäs 167,97 Bronäs 177,48 Skarpås Paradiset Fållorna Fredriksberg Korsbacka Höghult Karlslätt Tingsholm Markuslyckan 337, ,88 Skottek 172, Sträckås 271,21 Hester Pinebobäcken 290,18 Kvarnabackaån Hillared Hillaredsån Hjortåsen 313,83 306, Kartans syfte är att ge en generell bild av jordtäckets mäktighet. Kartan grundas på analys av jorddjupsinformation från brunnsborrningar, undersökningsborrningar, schakter och seismiska undersökningar. För att identifiera områden där jordtäcket är mycket tunt eller saknas helt har information om berg från SGUs jordartskartor använts. Jorddjupet har beräknats genom att interpolera kända jorddjupsdata. Eftersom vissa jordarter uppvisar betydligt större jorddjup än andra har jordartskartan använts som stöd vid denna interpolering. Information om sprickzoner i berggrunden har använts för att ta fram områden med speciellt stora jorddjup. Osäkerheten i beräkningarna ökar med avståndet till punkter med uppmätta jorddjup. Om avståndet exempelvis är flera hundra meter till närmaste observation är osäkerheten i det beräknade jorddjupet betydande. Ny information om jorddjup tillkommer hela tiden vilket gör att kartan successivt kan förbättras. Kartan kommer därför att uppdateras ungefär en gång per år. Uppskattat djup till berg (m) > Undersökt område, översiktlig utbredning Uppmätt djup Sveriges geologiska undersökning (SGU) Huvudkontor: Box Uppsala Tel: Epost: kundservice@sgu.se 0 0,5 1,0 1,5 2,0 2,5 km Skala 1: Topografiskt underlag: Ur GSDTerrängkartan Lantmäteriet Rutnät i svart anger koordinater i SWEREF 99 TM. Gradnät i brunt anger latitud och longitud i referenssystemet SWEREF99.

16 TYRÉNS MUR GEOTEKNIK BILAGA 3 s.1 av 14 Hester 5:20 STÖRD PROVTAGNING Fältingenjör Foderrör (m) Provtagningskategori Förborrning (m) Protokoll Djup (m) u my Foderrör (ɸ mm) Provlängd (m) Undersökningspunkt 18T01 Metod 1,0 82 Rasat igen Neddrivning Fältklassificering enligt SSEN ISO Datum Nicklas/Per Nj Statisk Dynamisk Rotation Återfyllning (mtrl) Provdiameter (ɸ mm) Provnummer Skr Vattenyta i borrhål (m u my) Stoppkod 91 Anmärkning 0,00 0,30 Hu 1 0,30 1,10 (grsi)sa 2 1,10 2,00 (co)sisa 3 2,00 3,00 (gr)sisa 4 3,00 3,30 (si)sa 5 3,30 3,60 (sa)si 6 Avbrott under arbetet, avvikelse från standard, kommentarer, markskada mm. O:\JKP\286468\G\=Arbetsarea=\Fältresultat\Fältprogram Hester 5_20Resultat.xlsm/18T01 Utskrivet: :05.

17 TYRÉNS MUR GEOTEKNIK BILAGA 3 s.2 av 14 Hester 5:20 STÖRD PROVTAGNING Fältingenjör Foderrör (m) Provtagningskategori Förborrning (m) Protokoll Djup (m) u my Foderrör (ɸ mm) Provlängd (m) Undersökningspunkt 18T03 Metod 1,0 82 Rasat igen Neddrivning Fältklassificering enligt SSEN ISO Datum Nicklas Nj Statisk Dynamisk Rotation Återfyllning (mtrl) Provdiameter (ɸ mm) Provnummer Skr Vattenyta i borrhål (m u my) Stoppkod 91 Anmärkning 0,00 0,30 Hu 1 0,30 1,00 (si)sa 2 1,00 2,00 (si)sa 3 2,00 2,80 (gr)sisa 4 Avbrott under arbetet, avvikelse från standard, kommentarer, markskada mm. O:\JKP\286468\G\=Arbetsarea=\Fältresultat\Fältprogram Hester 5_20Resultat.xlsm/18T03 Utskrivet: :05.

18 TYRÉNS MUR GEOTEKNIK BILAGA 3 s.3 av 14 Hester 5:20 STÖRD PROVTAGNING Fältingenjör Foderrör (m) Provtagningskategori Förborrning (m) Protokoll Djup (m) u my Foderrör (ɸ mm) Provlängd (m) Undersökningspunkt 18T05 Metod 1,0 82 Rasat igen Neddrivning Fältklassificering enligt SSEN ISO ,00 0,20 Hu Datum Nicklas Nj Statisk Dynamisk Rotation Återfyllning (mtrl) Provdiameter (ɸ mm) Provnummer Skr Vattenyta i borrhål (m u my) Stoppkod 91 Anmärkning 0,20 0,50 (grhu)sa 1 0,50 0,70 (sigr)sa 2 0,70 1,10 Sa 3 1,10 1,40 (gr)sisa 4 1,40 2,10 sasi 5 2,10 2,20 Sa 6 Svart 2,20 2,80 sati 7 Avbrott under arbetet, avvikelse från standard, kommentarer, markskada mm. O:\JKP\286468\G\=Arbetsarea=\Fältresultat\Fältprogram Hester 5_20Resultat.xlsm/18T05 Utskrivet: :05.

19 TYRÉNS MUR GEOTEKNIK BILAGA 3 s.4 av 14 Hester 5:20 STÖRD PROVTAGNING Fältingenjör Foderrör (m) Provtagningskategori Förborrning (m) Protokoll Djup (m) u my Foderrör (ɸ mm) Provlängd (m) Undersökningspunkt 18T07 Metod Skr 1,0 82 Torr Neddrivning Fältklassificering enligt SSEN ISO ,00 0,20 Hu Datum Nicklas Nj Statisk Dynamisk Rotation Återfyllning (mtrl) Provdiameter (ɸ mm) Provnummer Vattenyta i borrhål (m u my) Stoppkod 91 Anmärkning 0,20 0,70 (cogrsi)sa 1 Avbrott under arbetet, avvikelse från standard, kommentarer, markskada mm. O:\JKP\286468\G\=Arbetsarea=\Fältresultat\Fältprogram Hester 5_20Resultat.xlsm/18T07 Utskrivet: :05.

20 TYRÉNS MUR GEOTEKNIK BILAGA 3 s.5 av 14 Hester 5:20 STÖRD PROVTAGNING Fältingenjör Foderrör (m) Provtagningskategori Förborrning (m) Protokoll Djup (m) u my Foderrör (ɸ mm) Provlängd (m) Undersökningspunkt 18T10 Metod 1,0 82 Rasat igen Neddrivning Fältklassificering enligt SSEN ISO ,00 0,20 Hu Datum Nicklas Nj Statisk Dynamisk Rotation Återfyllning (mtrl) Provdiameter (ɸ mm) Provnummer Skr Vattenyta i borrhål (m u my) Stoppkod 91 Anmärkning 0,20 1,00 (grsi)sa 1 1,00 1,80 sisa 2 1,80 3,00 sati 3 si skikt vid 2,32,5 Avbrott under arbetet, avvikelse från standard, kommentarer, markskada mm. O:\JKP\286468\G\=Arbetsarea=\Fältresultat\Fältprogram Hester 5_20Resultat.xlsm/18T10 Utskrivet: :05.

21 TYRÉNS MUR GEOTEKNIK BILAGA 3 s.6 av 14 Hester 5:20 STÖRD PROVTAGNING Fältingenjör Foderrör (m) Provtagningskategori Förborrning (m) Protokoll Djup (m) u my Foderrör (ɸ mm) Provlängd (m) Undersökningspunkt 18T13 Metod 1,0 82 Rasat igen Neddrivning Fältklassificering enligt SSEN ISO Datum Nicklas Nj Statisk Dynamisk Rotation Återfyllning (mtrl) Provdiameter (ɸ mm) Provnummer Skr Vattenyta i borrhål (m u my) Stoppkod 91 Anmärkning 0,00 0,50 Mg:cogrsisa 1 0,50 1,00 (gr)sa 2 1,00 1,70 (si)sa 3 1,70 2,10 sasi 4 2,10 2,60 sati 5 Avbrott under arbetet, avvikelse från standard, kommentarer, markskada mm. O:\JKP\286468\G\=Arbetsarea=\Fältresultat\Fältprogram Hester 5_20Resultat.xlsm/18T13 Utskrivet: :05.

22 TYRÉNS MUR GEOTEKNIK BILAGA 3 s.7 av 14 Hester 5:20 STÖRD PROVTAGNING Fältingenjör Foderrör (m) Provtagningskategori Förborrning (m) Protokoll Djup (m) u my Foderrör (ɸ mm) Provlängd (m) Undersökningspunkt 18T14 Metod Skr 1,0 82 1,4 Neddrivning Fältklassificering enligt SSEN ISO Datum Nicklas Nj Statisk Dynamisk Rotation Återfyllning (mtrl) Provdiameter (ɸ mm) Provnummer Vattenyta i borrhål (m u my) Stoppkod 91 Anmärkning 0,00 0,40 Hu 1 0,40 1,00 (grsi)sa 2 1,00 2,00 (gr)sa 3 2,00 3,40 sati 4 Avbrott under arbetet, avvikelse från standard, kommentarer, markskada mm. O:\JKP\286468\G\=Arbetsarea=\Fältresultat\Fältprogram Hester 5_20Resultat.xlsm/18T14 Utskrivet: :05.

23 TYRÉNS MUR GEOTEKNIK BILAGA 3 s.8 av 14 Hester 5:20 STÖRD PROVTAGNING Fältingenjör Foderrör (m) Provtagningskategori Förborrning (m) Protokoll Djup (m) u my Foderrör (ɸ mm) Provlängd (m) Undersökningspunkt 18T15 Metod 1,0 82 Rasat igen Neddrivning Fältklassificering enligt SSEN ISO Datum Nicklas NJ Statisk Dynamisk Rotation Återfyllning (mtrl) Provdiameter (ɸ mm) Provnummer Skr Vattenyta i borrhål (m u my) Stoppkod 91 Anmärkning 0,00 0,30 Hu 1 0,30 0,60 (cogr)sa 2 0,60 1,00 (grsi)sa 3 1,00 1,40 Sa 4 1,40 1,70 grsa 5 1,70 2,00 (cogr)sisa 6 2,00 2,40 sati 7 Avbrott under arbetet, avvikelse från standard, kommentarer, markskada mm. O:\JKP\286468\G\=Arbetsarea=\Fältresultat\Fältprogram Hester 5_20Resultat.xlsm/18T15 Utskrivet: :05.

24 TYRÉNS MUR GEOTEKNIK BILAGA 3 s.9 av 14 Hester 5:20 STÖRD PROVTAGNING Fältingenjör Foderrör (m) Provtagningskategori Förborrning (m) Protokoll Djup (m) u my Foderrör (ɸ mm) Provlängd (m) Undersökningspunkt 18T17 Metod 1,0 82 Rasat igen Neddrivning Fältklassificering enligt SSEN ISO Datum Nicklas Nj Statisk Dynamisk Rotation Återfyllning (mtrl) Provdiameter (ɸ mm) Provnummer Skr Vattenyta i borrhål (m u my) Stoppkod 91 Anmärkning 0,00 0,60 Mg:cogrsisa 1 0,60 1,00 (si)sa 2 1,00 2,40 (gr)sisa 3 2,40 2,80 sati 4 Avbrott under arbetet, avvikelse från standard, kommentarer, markskada mm. O:\JKP\286468\G\=Arbetsarea=\Fältresultat\Fältprogram Hester 5_20Resultat.xlsm/18T17 Utskrivet: :05.

25 TYRÉNS MUR GEOTEKNIK BILAGA 3 s.10 av 14 Hester 5:20 STÖRD PROVTAGNING Fältingenjör Foderrör (m) Provtagningskategori Förborrning (m) Protokoll Djup (m) u my Foderrör (ɸ mm) Provlängd (m) Undersökningspunkt 18T19 Metod Skr 1,0 82 2,2 Neddrivning Fältklassificering enligt SSEN ISO Datum Nicklas Nj Statisk Dynamisk Rotation Återfyllning (mtrl) Provdiameter (ɸ mm) Provnummer Vattenyta i borrhål (m u my) Stoppkod 91 Anmärkning 0,00 0,50 (sa)hu 1 0,50 1,00 (si)sa 2 1,00 2,00 (grsi)sa 3 2,00 2,60 grsa 4 2,60 3,10 sati 5 Avbrott under arbetet, avvikelse från standard, kommentarer, markskada mm. O:\JKP\286468\G\=Arbetsarea=\Fältresultat\Fältprogram Hester 5_20Resultat.xlsm/18T19 Utskrivet: :05.

26 TYRÉNS MUR GEOTEKNIK BILAGA 3 s.11 av 14 Hester 5:20 STÖRD PROVTAGNING Fältingenjör Foderrör (m) Provtagningskategori Förborrning (m) Protokoll Djup (m) u my Foderrör (ɸ mm) Provlängd (m) Neddrivning Fältklassificering enligt SSEN ISO Datum Nicklas Nj Provdiameter (ɸ mm) 82 Statisk Dynamisk Rotation Återfyllning (mtrl) Provnummer Undersökningspunkt 18T21 Metod Skr Vattenyta i borrhål (m u my) Rasat igen Stoppkod 92 Anmärkning 0,00 0,20 Hu 0,20 1,00 (si)sa 1 1,00 1,70 sisa 2 1,70 2,00 grsa 3 2,00 2,40 (grsi)sa 4 Stört Avbrott under arbetet, avvikelse från standard, kommentarer, markskada mm. O:\JKP\286468\G\=Arbetsarea=\Fältresultat\Fältprogram Hester 5_20Resultat.xlsm/18T21 Utskrivet: :05.

27 TYRÉNS MUR GEOTEKNIK BILAGA 3 s.12 av 14 Hester 5:20 STÖRD PROVTAGNING Fältingenjör Foderrör (m) Provtagningskategori Förborrning (m) Protokoll Djup (m) u my Foderrör (ɸ mm) Provlängd (m) Undersökningspunkt 18T22 Metod 1,0 82 Rasat igen Neddrivning Fältklassificering enligt SSEN ISO ,00 0,20 Hu Datum Nicklas/Victor Nj Statisk Dynamisk Rotation Återfyllning (mtrl) Provdiameter (ɸ mm) Provnummer Skr Vattenyta i borrhål (m u my) Stoppkod 91 Anmärkning 0,20 1,00 sisa 1 1,00 2,20 (gr)sisa 2 2,20 2,90 sati 3 Avbrott under arbetet, avvikelse från standard, kommentarer, markskada mm. O:\JKP\286468\G\=Arbetsarea=\Fältresultat\Fältprogram Hester 5_20Resultat.xlsm/18T22 Utskrivet: :05.

28 TYRÉNS MUR GEOTEKNIK BILAGA 3 s.13 av 14 Hester 5:20 STÖRD PROVTAGNING Fältingenjör Foderrör (m) Provtagningskategori Förborrning (m) Protokoll Djup (m) u my Foderrör (ɸ mm) Provlängd (m) Undersökningspunkt 18T23 Metod 1,0 82 Rasat igen Neddrivning Fältklassificering enligt SSEN ISO Datum Nicklas Nj Statisk Dynamisk Rotation Återfyllning (mtrl) Provdiameter (ɸ mm) Provnummer Skr Vattenyta i borrhål (m u my) Stoppkod 91 Anmärkning 0,00 0,30 (sa)hu 1 0,30 1,00 (grsi)sa 2 1,00 2,00 (cogr)sisa 3 2,00 3,40 sati 4 Avbrott under arbetet, avvikelse från standard, kommentarer, markskada mm. O:\JKP\286468\G\=Arbetsarea=\Fältresultat\Fältprogram Hester 5_20Resultat.xlsm/18T23 Utskrivet: :05.

29 TYRÉNS MUR GEOTEKNIK BILAGA 3 s.14 av 14 Hester 5:20 STÖRD PROVTAGNING Fältingenjör Foderrör (m) Provtagningskategori Förborrning (m) Protokoll Djup (m) u my Foderrör (ɸ mm) Provlängd (m) Undersökningspunkt 18T25 Metod Skr 1,0 82 2,2 Neddrivning Fältklassificering enligt SSEN ISO Datum Nj Statisk Dynamisk Rotation Återfyllning (mtrl) Provdiameter (ɸ mm) Provnummer Vattenyta i borrhål (m u my) Stoppkod 92 Anmärkning 0,00 0,20 Hu 0,20 1,00 (sigr)sa 1 1,00 2,00 (gr)sisa 2 2,00 2,40 sati 3 Avbrott under arbetet, avvikelse från standard, kommentarer, markskada mm. O:\JKP\286468\G\=Arbetsarea=\Fältresultat\Fältprogram Hester 5_20Resultat.xlsm/18T25 Utskrivet: :05.

30 Hester 5:20, Ulricehamn Littera: Riksbyggen ek för Datum: Geoteknisk laboratorieundersökning Provtagningsredskap: Skr Provtabell Utfört av: D.Andreasson/ J.Åkerman Borrhål Djup Jordart Eurocode Vattenkvot AMA17 ID (m) w (%) Mtrl.typ Tjälfarl. Anmärkning 18T01 0,0 0,3 HUMUSJORD Hu 6B 1 Fältklassad 0,3 1,1 brun siltig SANDMORÄN sisati 4A 3 1,1 2,0 brun siltig SANDMORÄN sisati 4A 3 2,0 3,0 brun siltig SANDMORÄN sisati 4A 3 3,0 3,3 brun finsandig SILTMORÄN fsasiti 14 5A 4 3,3 3,6 brun finsandig SILTMORÄN fsasiti 16 5A 4 18T03 0,0 0,3 HUMUSJORD Hu 6B 1 Fältklassad 0,3 1,0 Något siltig SAND (si)sa 2 1 Fältklassad 1,0 2,0 Något siltig SAND (si)sa 2 1 Fältklassad 2,0 2,8 Något grusig siltig SAND (gr)sisa 3B 2 Fältklassad 18T05 0,0 0,2 HUMUSJORD Hu 6B 1 Fältklassad 0,2 0,5 brun SANDMORÄN SaTi 2 1 0,5 0,7 brun siltig SANDMORÄN sisati 3B 2 0,7 1,1 brun något grusig MELLANSAND (gr)msa 2 1 1,1 1,4 brun sandig SILTMORÄN sasiti 5A 4 1,4 2,1 brun sandig SILTMORÄN sasiti 14 5A 4 2,1 2,2 svart SAND Sa 2 1 troligen ett block 2,2 2,8 brun sandig SILTMORÄN sasiti 5A 4 18T07 0,0 0,2 HUMUSJORD Hu 6B 1 Fältklassad 0,2 0,7 något stenig något grusig något siltig SAND (cogrsi)sa 2 1 Fältklassad 18T10 0,0 0,2 HUMUSJORD Hu 6B 1 Fältklassad 0,2 1,0 brun finsandig SILTMORÄN fsasiti 19 5A 4 1,0 1,8 brun siltig SANDMORÄN sisati 16 4A 3 1,8 3,0 brun sandig LERMORÄN saclti 4B 3 18T13 0,0 0,5 FYLLNING av stenig grusig siltig sand Mg[cogrsisa] 3B 2 Fältklassad 0,5 1,0 något grusig SAND (gr)sa 2 1 Fältklassad 1,0 1,7 något siltig SAND (si)sa 2 1 Fältklassad 1,7 2,1 sandig SILT sasi 5A 4 Fältklassad 2,1 2,6 SANDMORÄN SaTi 4B 3 Fältklassad 18T14 0,0 0,4 HUMUSJORD Hu 6B 1 Fältklassad 0,4 1,0 brun sandig SILTMORÄN sasiti 5A 4 1,0 2,0 brun SANDMORÄN SaTi 2 1 2,0 3,4 brun LERMORÄN ClTi 4B 3

31 Hester 5:20, Ulricehamn Littera: Riksbyggen ek för Datum: Geoteknisk laboratorieundersökning Provtagningsredskap: Skr Provtabell Utfört av: D.Andreasson/ J.Åkerman Borrhål Djup Jordart Eurocode Vattenkvot AMA17 ID (m) w (%) Mtrl.typ Tjälfarl. Anmärkning 18T15 0,0 0,3 HUMUSJORD Hu 6B 1 Fältklassad 0,3 0,6 brun något grusig något siltig SAND (grsi)sa 2 1 0,6 1,0 brun siltig SANDMORÄN sisati 4A 3 1,0 1,4 brun siltig SANDMORÄN sisati 3B 2 1,4 1,7 brun siltig SANDMORÄN sisati 3B 2 1,7 2,0 brun sandig SILTMORÄN sasiti 5A 4 2,0 2,4 brun sandig SILTMORÄN sasiti 5A 4 18T17 0,0 0,6 FYLLNING av stenig grusig siltig sand Mg[cogrsisa] 2 1 Fältklassad 0,6 1,0 något siltig SAND (si)sa 2 1 Fältklassad 1,0 2,4 något grusig siltig SAND (gr)sisa 3B 2 Fältklassad 2,4 2,8 SANDMORÄN SaTi 2 1 Fältklassad 18T19 0,0 0,5 brun sandig HUMUSJORD sahu 6A 3 0,5 1,0 brun finsandig SILTMORÄN fsasiti 5A 4 1,0 2,0 brun siltig SANDMORÄN sisati 2 1 2,0 2,6 brun grusig SANDMORÄN grsati 2 1 2,6 3,1 brun sandig SILTMORÄN sasiti 5A 4 18T21 0,0 0,2 HUMUSJORD Hu 6B 1 Fältklassad 0,2 1,0 något siltig SAND (si)sa 2 1 Fältklassad 1,0 1,7 siltig SAND sisa 3B 2 Fältklassad 1,7 2,0 grusig SAND grsa 2 1 Fältklassad 2,0 2,4 något grusig något siltig SAND (grsi)sa 2 1 Fältklassad 18T22 0,0 0,2 HUMUSJORD Hu 6B 1 Fältklassad 0,2 1,0 brun något humushaltig finsandig SILT (hu)fsasi 13 5A 4 1,0 2,2 brun finsandig SILTMORÄN fsasiti 16 5A 4 2,2 2,9 brun finsandig SILTMORÄN fsasiti 10 5A 4 18T23 0,0 0,3 något sandig HUMUSJORD (sa)hu 6B 1 Fältklassad 0,3 1,0 något grusig något siltig SAND (grsi)sa 2 1 Fältklassad 1,0 2,0 något stenig något grusig siltig SAND (cogr)sisa 3B 2 Fältklassad 2,0 3,4 SANDMORÄN SaTi 2 1 Fältklassad 18T25 0,0 0,2 HUMUSJORD Hu 6B 1 Fältklassad 0,2 1,0 brun finsandig SILTMORÄN fsasiti 5A 4 1,0 2,0 brun siltig SANDMORÄN sisati 4A 3 2,0 2,4 brun sandig LERMORÄN saclti 4B 3

32 TYRÉNS MUR GEOTEKNIK BILAGA 5 s.1 av 3 Hester 5:20 INSTALLATION AV GRUNDVATTENRÖR Fältingenjör Installationsdatum Nicklas Förlängningsrör Filter Filtertyp Längd (m): 2,0 Längd (m): 0,7 Rö Diameter (mm): 25 Diameter (mm): 25 Rf Material: PVC Material: PVC Pp Protokoll kringfyllnad Protokoll grundvattenrör Djup m u my Material vid åter/kringfyllnad* Undersökningspunkt 18T01GV Lock Låst Däxel/Betäckning Nej Markyta Avvikelser från standard, kommentarer, markskador mm Markyta nivå = 255,0 Avläsningar Datum Borrhålsbotten * Protokoll ifylles nedifrån och upp Djup under ÖK rör, d = Grundvattennivå Signatur ÖK rör nivå Total rörlängd (m) Höjd över markyta (m) Spetsnivå Filterlängd (m) Funktionskontroll = 256,1 m = 4,7 h = 1,1 = 251,4 f = 0,7 Ange lodat djup efter påfyllning med vatten i rör ,78 252,30 NA 1 min (m u ÖK rör): 3,31 30 min (m u ÖK rör): 36 tim (m u ÖK rör): Datum: Signatur: N.A 3,67 3, O:\JKP\286468\G\=Arbetsarea=\Fältresultat\Fältprogram Hester 5_20Resultat.xlsm/18T01GV Utskrivet: :07.

33 TYRÉNS MUR GEOTEKNIK BILAGA 5 s.2 av 3 Hester 5:20 INSTALLATION AV GRUNDVATTENRÖR Fältingenjör Installationsdatum Nicklas Förlängningsrör Filter Filtertyp Längd (m): 2,0 Längd (m): 0,7 Rö Diameter (mm): 25 Diameter (mm): 25 Rf Material: PVC Material: PVC Pp Protokoll kringfyllnad Protokoll grundvattenrör Djup m u my Material vid åter/kringfyllnad* Undersökningspunkt 18T19GV Lock Låst Däxel/Betäckning Nej Markyta Avvikelser från standard, kommentarer, markskador mm Markyta nivå = 265,7 Avläsningar Datum Borrhålsbotten * Protokoll ifylles nedifrån och upp Djup under ÖK rör, d = Grundvattennivå Signatur ÖK rör nivå Total rörlängd (m) Höjd över markyta (m) Spetsnivå Filterlängd (m) Funktionskontroll = 267,3 m = 4,7 h = 1,6 = 262,6 f = 0,7 Ange lodat djup efter påfyllning med vatten i rör ,51 263,82 NA 1 min (m u ÖK rör): 3,22 30 min (m u ÖK rör): 36 tim (m u ÖK rör): Datum: Signatur: N.A 3,41 3, O:\JKP\286468\G\=Arbetsarea=\Fältresultat\Fältprogram Hester 5_20Resultat.xlsm/18T19GV Utskrivet: :07.

34 TYRÉNS MUR GEOTEKNIK BILAGA 5 s.3 av 3 Hester 5:20 INSTALLATION AV GRUNDVATTENRÖR Fältingenjör Installationsdatum Nicklas Förlängningsrör Filter Filtertyp Längd (m): 2,0 Längd (m): 0,7 Rö Diameter (mm): 25 Diameter (mm): 25 Rf Material: PVC Material: PVC Pp Protokoll kringfyllnad Protokoll grundvattenrör Djup m u my Material vid åter/kringfyllnad* Undersökningspunkt 18T23GV Lock Låst Däxel/Betäckning Nej Markyta Avvikelser från standard, kommentarer, markskador mm Markyta nivå = 264,9 Avläsningar Datum Borrhålsbotten * Protokoll ifylles nedifrån och upp Djup under ÖK rör, d = Grundvattennivå Signatur ÖK rör nivå Total rörlängd (m) Höjd över markyta (m) Spetsnivå Filterlängd (m) Funktionskontroll = 266,2 m = 4,7 h = 1,3 = 261,5 f = 0,7 Ange lodat djup efter påfyllning med vatten i rör ,81 263,44 NA 1 min (m u ÖK rör): 2,16 30 min (m u ÖK rör): 36 tim (m u ÖK rör): Datum: Signatur: N.A 2,75 2, O:\JKP\286468\G\=Arbetsarea=\Fältresultat\Fältprogram Hester 5_20Resultat.xlsm/18T23GV Utskrivet: :07.

35 TYRÉNS MUR GEOTEKNIK BILAGA 6 s.1 av 6

36 TYRÉNS MUR GEOTEKNIK BILAGA 6 s.2 av 6

37 TYRÉNS MUR GEOTEKNIK BILAGA 6 s.3 av 6

38 TYRÉNS MUR GEOTEKNIK BILAGA 6 s.4 av 6

39 TYRÉNS MUR GEOTEKNIK BILAGA 6 s.5 av 6

40 TYRÉNS MUR GEOTEKNIK BILAGA 6 s.6 av 6

41 TYRÉNS MUR GEOTEKNIK BILAGA 7 s.1 av 2 Härledda värden Uppdrag: Hester 5:20 Ulricehamn Uppdragsnummer: Handläggare: Per Klasson Datum: Friktionsvinkel, φ ( ) Djup (m) T02 (HfA) 18T03 (HfA) 18T08 (HfA) 18T10 (HfA) 18T17 (HfA) 18T19 (HfA) 18T23 (HfA) 18T25 (HfA)

42 TYRÉNS MUR GEOTEKNIK BILAGA 7 s.2 av 2 Härledda värden Uppdrag: Hester 5:20 Ulricehamn Uppdragsnummer: Handläggare: Per Klasson Datum: Modul friktionsjord, E (MPa) Djup (m) T02 (HfA) 18T03 (HfA) 18T08 (HfA) 18T10 (HfA) 18T17 (HfA) 18T19 (HfA) 18T23 (HfA) 18T25 (HfA)

43 TYRÉNS MUR GEOTEKNIK BILAGA 8 s.1 av 2

44 TYRÉNS MUR GEOTEKNIK BILAGA 8 s.2 av 2
