1 RAPPORT DAGVATTENUTREDNING FÖRSKOLAN ASPEN SLUTRAPPORT

2 UPPDRAG , Dagvattenutredning tre förskolor Botkyrka: Aspen, Staren och Tallen Titel på rapport: Dagvattenutredning förskolan Aspen Status: Datum: MEDVERKANDE Beställare: Kontaktperson: Botkyrka kommun Christer Silver Holmberg Konsult: Uppdragsansvarig: Handläggare Kvalitetsgranskare: Tyréns AB Olof J. Jonasson Cham Hoang och Sandra Jonsson Olof J. Jonasson REVIDERINGAR Revideringsdatum Version: Initialer: ÅR-MÅN-DAG Namn, Företag Namn, Företag Uppdragsansvarig: Olof J. Jonasson Datum: Handlingen granskad av: Olof J. Jonasson Datum: Tyréns AB Stockholm Besök: Peter Myndes Backe 16 Tel: Säte: Stockholm Org.nr:

3 SAMMANFATTNING Rapportens syfte är att ge en översiktsbild av dagvattensituationen för befintlig och kommande dagvattenhantering för förskolan Aspen, fastigheten Ringleken 1, i Botkyrka kommun. De befintliga förskolebyggnaderna ska rivas och nya ska byggas för att få plats med fler förskoleplatser. I området består marken främst av berg, vilket gör att infiltrationsmöjligheterna är begränsade. Fastigheten ligger inom östra Mälarens yttre vattenskyddsområde, vilket innebär restriktioner för rening av dagvattnet innan det släpps ut i området. Förskolan avvattnas till Albysjön. Resultatet visar att avrinningen kan förväntas öka efter omdaning som ett resultat av att en större andel hårdgjord yta anläggs samt att regnintensiteten förväntas öka i framtiden. För att flödet från fastigheten inte skall öka i ett klimatkompenserat 20-års regn jämfört med nuläget krävs förskolan tak och gårdsytor samt parkeringen ansluts till ett fördröjningsmagasin. Området löper ingen betydande risk att översvämmas vid ett 100-års regn med en klimatfaktor på 1,25. Höjdsättning av området bör dock göras så att flöden utöver ledningsnätets kapacitet på ett säkert sätt kan avledas ytligt utan att orsaka skador på fastigheter eller andra anläggningar både inom och utanför fastigheten. För förskoleparkeringen rekommenderas dessutom anläggning av en regnbädd som kan rena dagvatten som faller på ytan. I anslutning till regnbädden kan en bräddbrunn placeras som kopplar an till ett fördröjningsmagasin. För parkeringsplatsen norr om förskolan rekommenderas anläggning av genomsläpplig beläggning för infiltration av dagvattnet. Kommunen ska sträva efter att minska de hårdgjorda ytorna inom befintliga områden och områden med park- och lekytor. Det rekommenderas därför ur dagvattensynpunkt att inte anlägga mer hårdgjorda ytor än nödvändigt, och att använda genomsläppliga material där så är möjligt vilket i sin tur hjälper till att bibehålla en naturligare vattenbalans. Området består i nuläge av gårdsyta, gångvägar och tak och föroreningsbelastning till dagvatten kan därför antas vara liten. Dessutom kommer takytan att minska efter omdaning. Lokalt omhändertagande av dagvatten från parkeringsytorna i form av regnbädd kommer att rena dagvattnet effektivt och på så sätt bidra till att miljökvalitetsnormerna för recipienten kan mötas. Uppdrag: , Dagvattenutredning tre förskolor Botkyrka: Aspen, Staren coh Beställare: Tallen Botkyrka kommun (28)

4 INNEHÅLLSFÖRTECKNING 1 BAKGRUND OCH SYFTE METOD OCH AVGRÄNSNING MARKFÖRHÅLLANDEN DAGVATTENRECIPIENTEN OCH BEFINTLIGT AVVATTNINGSSYSTEM BOTKYRKA KOMMUNS RIKTLINJER FÖR DAGVATTENHANTERING LOKALT OMHÄNDERTAGANDE AV DAGVATTEN (LOD) ÖVERSIKTLIG AVRINNINGSBERÄKNING FÖRE OCH EFTER OMDANING UTJÄMNING OCH RENING PARKERING, KÖR OCH ANGÖRINGSYTA (DELOMRÅDE 1) FÖRSKOLA, GÅRDSYTA OCH GÅNGYTOR (DELOMRÅDE 2) NORRA PARKERINGEN (DELOMRÅDE 3) ÖVERSVÄMNINGSRISKER VID KLIMATKOMPENSERAT 100-ÅRS REGN BYGGSKEDET BILAGA 1. FOTON FRÅN PLATSBESÖK BILAGA 2. AVRINNINGSBERÄKNINGAR DELOMRÅDE DELOMRÅDE DELOMRÅDE DELOMRÅDE 1 OCH 2 UTAN NATURMARK BILAGA 3. BERÄKNINGAR FLÖDESUTJÄMNING Uppdrag: , Dagvattenutredning tre förskolor Botkyrka: Aspen, Staren coh Beställare: Tallen Botkyrka kommun (28)

5 1 BAKGRUND OCH SYFTE Förskolan Aspen (fastighet Ringleken 1) ligger i Hallunda i Botkyrka kommun, se figur 1. Planområdet är ca 9080 m 2 stort. Till utredningen hör även en yta om ca 150 m 2 norr om området för förskolan. Fastigheten och omgivande mark ägs av Botkyrka kommun. Inom planområdet finns idag en förskola, Aspen, som ska rivas och ersättas med en ny byggnad med förskoleverksamhet. En detaljplan ska tas fram för fastigheten för att möjliggöra nybyggnation av en förskola med flera våningsplan och undersöka hur övriga ytor kan utnyttjas på bästa sätt. Denna dagvattenutredning syftar till att vara ett stöd i detaljplaneprocessen. Figur 1. Översikt planområdet Ringleken 1. Flygfoto från Hitta.se Genom att bygga i flera våningar kan mindre mark tas i anspråk, vilket innebär att förskoletomten inte behöver utökas för att rymma fler barn. Den befintliga parkeringsplatsen i norra delen av förskolegården kommer att bevaras samt förstoras norrut (Figur 2). Totalt kommer utredningsområdet att inrymma ca 1100 m 2 förskola och 1500 m 2 parkering- och angöringsyta. Som lekyta kommer 6480 m 2 tas i anspråk. Mycket av den befintliga naturmarken kommer att bevaras och användas som lekyta. Enligt planbeskrivningen skall det finnas möjlighet att i framtiden upprätta tillfälliga förskolepaviljonger vid stort behov av förskoleplatser. Enligt överenskommelse med beställaren via mejl omfattar denna dagvattenutredning ej de takytor dessa paviljonger skulle komma att bidrar med. Lösningar för dagvattenhantering för dessa utökade takytor får utredas i ett senare skede om paviljongerna upprättas. 5(28)

6 Norr om förskolan planeras en separat parkering som kommer att användas av boende i närheten. Parkeringsytan uppskattas till 147 m 2. Totalt omfattar utredningsområdet ca 9200 m 2. Befintliga byggnader ska rivas och ny förskolebyggnad upprättas. Figur 2. Hela planområdet för utformning av förskolan Aspen (utdrag från samrådshandling våren 2018). 2 METOD OCH AVGRÄNSNING Underlag i form av planbeskrivning, plankarta 1, grundkarta, lägeskarta för ledningsnätet m.m. 2 har erhållits från Botkyrka kommun. Geologisk information har hämtats från Sveriges geologiska undersökning (SGU), se avsnitt 3. Grundkarta och flygfoto har använts för att ta fram avrinningsytor för beräkning av dagvattenflöden före och efter omdaning. Underlaget har även kompletterats med ett platsbesök , se bilaga 1. 1 Mail från Botkyrka kommun Mail från Botkyrka kommun (28)

7 3 MARKFÖRHÅLLANDEN Förskolan Aspen ligger i ett område med mycket berg, se figur 3. Det innebär att infiltrationsmöjligheterna i området är begränsade. Dock förekommer ett område med morän i utredningsområdets sydvästra hörn. Information om grundvattenytans läge saknas. Berg Morän Tunt eller osammanhängande ytlager av morän Figur 3. Jordartskarta för område kring fastigheten Ringleken 1 3. Streckad linje visar utredningsområdets utbredning. Utredningsområdet omringas av Hallundavägen i söder, Gullrands väg i väst och Skarbrunnsvägen i norr. I övrigt omringas området av naturmark. I dagsläget består utredningsområdet av förskolebyggnaden med tillhörande bod, lekbod och miljöhus, mindre gröna ytor, övriga hårdgjorda lekytor, en större parkeringsyta samt skogsbevuxen naturmark. Fastigheten har en höjd på mellan ca +59 till +65 m.ö.h. (RH2000), se Figur 4. 3 SGU:s jordartskarta 1: (hämtad ). 7(28)

8 Hallundavägen Figur 4. Höjdkurvor kring fastigheten Ringleken 1 hämtad från Grunkartan som är tillhandahållen av Botkyrka kommun. Utredningsområde innanför blå streckad linje. Bakgrundskarta tagen från Civil AutoCAD 3D 2017 Sweden. Höjdsystem RH DAGVATTENRECIPIENTEN OCH BEFINTLIGT AVVATTNINGSSYSTEM Utredningsområdet har befintlig dagvattenanslutning i höjd med infarten mot Gullrands väg (figur 5). 8(28)

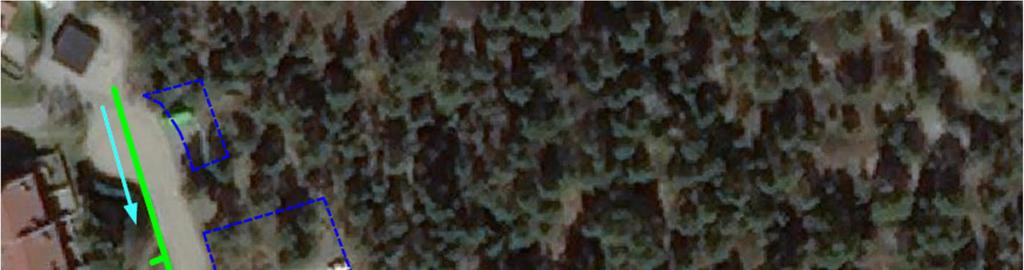

9 Dagvattenbrunnar Hallundavägen Figur 5. Befintligt dagvattenledningssystem för fastigheten Ringleken 1. Pilar visar flödesriktning i ledningar. Bakgrundskarta tagen från Civil AutoCAD 3D 2017 Sweden. Härifrån leds vattnet nordost till utloppet i recipenten Albysjön (figur 6). Vattenförekomsten är klassad som god ekologisk status, men uppnår ej god kemisk status 4. Det beror på förhöjda halter av kvicksilver, polybromerade difenyletrar, PFOS och TBT. Miljökvalitetsnormerna för Albysjön är god ekologisk och kemisk status Dock är kvicksilver och kvicksilverföreningar samt bromerad difenyleter undantaget med mindre stränga krav. För dessa ämnen är kravet att halterna i recipienten inte får öka. TBT har fått förlängt tidsfrist där kravet på minskning ska uppnås senast Förskolan är placerad på berg i dagen vilket innebär att avrinningen sker på ytan mot befintliga dagvattenbrunnar eller till naturmarken runtomkring. Vid platsbesöket observerades två brunnar som ska avvattna förskolegården (Figur 5). Brunnen öster om parkeringen (nära entrén till förskolegården) har sitt utlopp ut till naturmarksslänten norr om förskolegården. Brunnen är ofta igensatt vilket resulterar i att ytan runtomkring ofta översvämmas. För att åtgärda problemet har utloppet spolats. Vid platsbesök var det tydligt att problem med erosion kan drabba slänten vid höga flöden då jorden är blottad, se foto 1 i bilaga 1. Vidare finns det problem med översvämning inne i förskolegården, främst under snösmältning då vallar bildas och dämmer upp. För att åtgärda problemet har förskolepersonalen själva grävt ut ett litet dike för avvattning av gården, se foto 2 i bilaga 1. Även här riskerar marken erodera ner ytterligare vid häftig avrinning. Erosion bidrar till förhöjda halter av sediment i dagvatten. 4 Om Albysjön, Viss.se: (hämtad ). 9(28)

10 Figur 6. Botkyrka kommuns tekniska avrinningsområden för vatten. Hämtad ur Botkyrka kommuns dagvattenstrategi Utredningområdet innanför streckad svart cirkel. Den största delen av utredningsområdet är lokaliserat utanför det naturliga avrinningsområdet för östra Mälarens yttre vattenskyddsområde, se figur 7 5. Det är dock sannolikt att hela utredningsområdet faller inom det tekniska avrinningsområdet för det yttre vattenskyddsområdet (se figur 6). Det innebär enligt 7 kap. 21 och 22 i Miljöbalken att området omfattas av speciella områdesskydd och speciella regler för exempelvis dagvattenhanteringen med syfte att skydda vattentäkten. Enligt länsstyrelsen i Stockholms län gäller att dagvatten från hårdgjorda ytor där det finns risk för förorenat vatten, både inom den inre och det yttre skyddsområdet (primära och sekundära skyddszonen) måste föregås av rening innan det släpps till recipient. Det är viktigt att ha det i åtanke vid exempelvis anläggningsarbeten i området. 5 Östra Mälarens vattenskyddsområde, skyddsföreskrifter (hämtad ). 10(28)

11 Mälarens inre vattenskyddsområde: Mälarens yttre vattenskyddsområde: Utredningsområdet: Figur 7. Fastigheten Ringleken 1 i förhållande till Mälarens inre och yttre vattenskyddsområden 6. 5 BOTKYRKA KOMMUNS RIKTLINJER FÖR DAGVATTENHANTERING I Botkyrka kommun gäller Botkyrka kommuns dagvattenstrategi (antagen 2012). 7 Strategin syftar bland annat till att dagvatten ska omhändertas så att: En naturlig vattenbalans eftersträvas och naturliga grundvattennivåer bibehålls Dagvatten ska omhändertas nära källan i möjligaste mån och återföras till mark, sjöar och vattendrag utan att förorena dessa 6 Botkyrka kommuns webbkarta rvor_wfs;&search=selecteecdlayer:;selectedlocation:;&searchresult=active:false;&baselayer=active:oversikt; &Map=lat: ;lon: ;zoom:5;&Standard=selectedTab:0;& hämtad Dagvattenstrategi, Botkyrka kommun, Hämtad här: df (28)

12 Dagvattenhanteringen ska klimatanpassas så att den kan hantera framtida förväntade klimatförändringar och extrem nederbörd Dagvattenstrategin pekar ut befintliga bebyggda områden och områden med parker, grönytor, torg, lek- och idrottsplatser som områden där särskilda riktlinjer för dagvatten gäller. Ombyggnad av förskoleområdet kan räknat till bägge kategorierna och där gäller bland annat att: Undvik att förorena dagvattnet. Förorenat dagvatten ska renas. Lokalt omhändertagande av dagvatten ska tillämpas där det är möjligt. I andra hand ska avledning ske genom öppen avledning på ett för platsen tilltalande sätt. Vid ombyggnationer ska kommunen alltid försöka genomföra förbättringar på dagvattenhanteringen. Andelen hårdgjorda ytor ska minimeras. Fördröj och utjämna dagvatten så att nedströms fastigheter ej drabbas. Dagvattenanläggningar ska dimensioneras med hänsyn till extrem nederbörd. Platser för hantering av extrem nederbörd ska skapas där det är nödvändigt. Dagvattenanläggningar ska utformas i samspel med det kommunala dagvattensystemet. Direktiv från kommunen är även att flöden skall beräknas för ett 20-års regn med 10 minuters varaktighet och en klimatfaktor på 1,25 (Budgetoffertförfrågan daterad ). Flöden skall hanteras inom fastigheten utan att flödet och föroreningshalten ut på nätet ökar mot nuläget. 6 LOKALT OMHÄNDERTAGANDE AV DAGVATTEN (LOD) 6.1 ÖVERSIKTLIG AVRINNINGSBERÄKNING FÖRE OCH EFTER OMDANING Enligt planbeskrivning kommer förskolebyggnaden att ta 1100 m 2 i anspråk. Ytor för parkering och angöring uppskattas till 1500 m 2 enligt planbeskrivning. Friyta för lek kommer att vara 6480 m 2 för att eftersträva Boverkets rekommendation om 40 m 2 friyta per förskolebarn (dock underskrider friytan denna rekommendation). I dagens läge uppskattas den icke bevuxna lekytan till ca 1922 m 2. Då planbeskrivningen anger att så mycket grönt som möjligt ska bevaras inom utredningsområdet beräknas den icke bevuxna lekytan till densamma efter omdaningen. Tillsammans med den planerade externa parkeringen norr om förskoleområdet på 147 m 2 utgör utredningsområdet ca 9200 m 2. I beräkning har utredningsområdets delats in i tre delområden (figur 8). Indelning beror på möjliga anslutningspunkter till det allmänna dagvattennätet för utredningsområdet (figur 5) samt områdets topografi (figur 4). I tabell 1 visas resultat från flödesberäkningar före och efter omdaning för respektive delområde. För att erhålla ett tillåtet flöde ut till ledningssystemet har en avrinningsberäkning utförts för delområde 1 och 2 där naturmarken inte är inkluderad eftersom den inte bedöms vara ansluten till ledningsnätet. Fullständiga beräkningar presenteras i bilaga 2. 12(28)

13 Figur 8. Indelning delområden för beräkning av erforderlig fördröjning- och reningsvolym. Antagen gräns av parkering, kör- och angöringsyta i norr, delområde 1 (1500 m 2 ). 13(28)

14 Tabell 1. Resultat av avrinningsberäkning för nuläge och efter omdaning för 20-års regn och klimatanpassat 20-års regn för respektive delområde. För delområde 2 har beräkning utförts utan naturmark för att bedöma utjämningsbehov för avrinning från tak och gårdytor. DIMENSIONERANDE REGN, 10 min varaktighet. Återkomsttid: 20 år 20 år klimatfaktor 1,25 REGNINTENSITET 287 l/s, ha 358 l/s, ha Area (ha) Avrinningskoef., ⱷ (ha) l/s m 3 l/s m Reducerad area 3 Delområde 1 Nuläge 0,2 0,6 0, Efter omdaning 0,2 0,8 0, Skillnad i % efter exploatering (med och utan klimatfaktor) +28,3 % + 60 % Skillnad i l/s efter exploatering (med och utan klimatfaktor) Delområde 2 +8 l/s + 16 l/s Nuläge 0,8 0,5 0, Efter omdaning 0,8 0,5 0, Skillnad i % efter exploatering (med och utan klimatfaktor) Skillnad i l/s efter exploatering (med och utan klimatfaktor) Delområde 3-2 % + 23 % Nuläge 0,015 0,8 0, Efter omdaning 0,015 0,4 0, Skillnad i % efter exploatering (med och utan klimatfaktor) Skillnad i l/s efter exploatering (med och utan klimatfaktor) Delområde 1 & Delområde 2 (exkl. naturmark) % % Nuläge 0,5 0,8 0, Efter omdaning 0,5 0,7 0, Skillnad i % efter exploatering (med och utan klimatfaktor) Skillnad i l/s efter exploatering (med och utan klimatfaktor) +6 % + 32 % Resultatet visar att avrinningen för hela området kan förväntas öka efter omdaning som ett resultat av att regnintensiteten förväntas öka i framtiden samt att mer mark kommer att hårdgöras för angöring och parkeringsplats. Den största ökningen kommer att ske i delområde 1 och 3, dvs parkeringsytorna. Ökning i avrinning från förskolegården sker enbart som en konsekvens av ökad regnintensitet i framtiden. För att inte överbelasta dagvattennätet kommer fördröjning av dagvatten behöva anläggas. Detta förutsätter att dagvattennätet i nuläget har kapacitet att avleda ett 20-årsregn. 6.2 UTJÄMNING OCH RENING Beräkning av erforderlig fördröjningsvolym för avrinning från delområde 1 och 2 presenteras i tabell 2. Ingen beräkning har utförts delområde 3 eftersom området sannolikt inte kommer att vara anslutet till ledningsnät. Beräkningen är utfört utan klimatfaktor för 14(28)

15 nuläget och 25% klimatfaktor efter omdaning. Detaljer kring beräkning av utjämningsvolym presenteras i bilaga 3. Tabell 2. Erforderliga fördröjningsvolymer och flödesbegränsning i magasinets utlopp för respektive delområde baserat på ett klimatkompenserat 20-årsregn med 10-minuters varaktighet. Flödesbegränsning (l/s) Magasin volym (m 3 ) Delområde 1 och 2 (ej inkl. naturmark) Delområde 3 Området ej anslutet till ledning - Baserat på befintlig anslutning kan ett fördröjningsmagasin på 37 m 3 placeras under infarten till förskoleparkeringen (Figur 9). Figur 9. Placering av kommunala dagvattenledningar samt förslag på placering av fördröjningsmagasin och regnbädd PARKERING, KÖR OCH ANGÖRINGSYTA (DELOMRÅDE 1) Efter omdaningen av området planeras det förutom tak och gårdsyta att även anlägga en parkering med tillhörande vändplan norr om förskolebyggnaden (delområde 1). Dagvatten från denna yta kommer sannolikt att innehålla högre halter förorening och bör genomgå ett reningssteg innan det leds ut i det allmänna dagvattennätet, t.ex. genom en regnbädd. 15(28)

16 Se Figur 9 för förslag på placering av regnbädden. Läget för regnbädden bör vara i en lågpunkt vilket bör utredas i samband med gestaltning av området där höjdsättningen görs med detta i åtanke. Regnbädden kan utrustas med en bräddbrunn som leder överskottsvatten, vid stora regn, till fördröjningsmagasinet under infarten. Genom att anlägga regnbäddar för att omhänderta dagvatten från trafikerade ytor kommer dagvatten från dessa ytor att ha en minskad föroreningsbelastning, vilket bidrar till att MKN kan uppnås i recipienten FÖRSKOLA, GÅRDSYTA OCH GÅNGYTOR (DELOMRÅDE 2) Då kommunen strävar efter att minska de hårdgjorda ytorna inom befintliga områden och områden med park- och lekytor rekommenderas därför ur dagvattensynpunkt att inte anlägga mer hårdgjorda ytor än nödvändigt. Genomsläppliga material bör även användas där så är möjligt. Ett exempel är att anlägga gångvägar med grus eller plattor med genomsläppliga fogar istället för med asfalt. En grusad yta har lägre avrinningskoefficient än en asfalterad yta och kan ofta fylla samma funktion som en asfalterad. Dessa ytor kan även infiltrera delar av dagvattnet vilket kan leda till att en naturligare vattenbalans bibehålls. Detta är dock främst ett alternativ för ytor som inte vinterunderhålls, ett exempel visas i Figur 10. Figur 10. Exempel på genomsläpplig beläggning 8. Då utredningsområdet ligger i ett område som till stor del består av berg bedöms infiltrationsmöjligheterna vara begränsade. För fördröjning av dagvattnet är det därför viktigt att tak och gårdsytor är anslutna till fördröjningsmagasinet som föreslås under infarten. Vid detaljprojektering av lösningen är det viktigt att höjdsättning och ränndalar beaktas så att vatten kan avledas ned till magasinet. 8 Figur hämtad från Dagvattenhantering, -en exempelsamling, Uppsala vatten (28)

17 Alternativt kan man använda sig av regntunnor för uppsamling av vatten för att sedan kunna nyttjas till barnlek. Det är dock viktigt att av säkerhetsskäl beakta eventuella risker med stående vatten på platser där barn vistas. Vatten ska inte fördröjas på ytan inne på förskolegården till ett sådant djup att det utgör en risk för barnen vid vanligt förekommande regn. Hårdgjorda ytor som tak genererar generellt mindre föroreningar till dagvatten än trafikerade ytor. Efter omdaning uppskattas en minskning i takyta därför antas även föroreningen från dessa ytor att minska NORRA PARKERINGEN (DELOMRÅDE 3) Genom att anlägga genomsläpplig beläggning på parkeringsytan, t.ex. armerat gräs (exempel i Figur 11), kan avrinningen minska. Dessutom tillåts dagvattnet att infiltrera till underliggande jord i den mån detta sker. Förutom att minska avrinningen kan en sådan yta även fånga upp och fastlägga de föroreningar som kan uppkomma till följd av biltrafik. Figur 11. Exempel på genomsläpplig beläggning på parkeringsplats. 9 7 ÖVERSVÄMNINGSRISKER VID KLIMATKOMPENSERAT 100-ÅRS REGN En skyfallskartering över området har utförts av Länsstyrelsen i Stockholms län för ett 100- års regn med en klimatfaktor på 1, Denna visar att det inte föreligger någon betydande risk för översvämning av förskoleområdet vid stora regn, se Figur 12. Vid byggnation är det viktigt att höjdsättningen utförs så att flöden utöver ledningskapaciteten på ett säkert sätt kan avledas ytligt bort från byggnader och andra anläggningar både inom och utanför fastigheten. 9 Stockholm Vatten och Avfall, Genomslläpplig beläggning. Hämtad här: Telefonkonversation, Länsstyrelsen Stockholm, Munzur Aygün, (28)

18 Ungefärligt utredningsområde Risk för > 1.0 m vatten vid översvämning Risk för 0,10-0,30m vatten vid översvämning Figur 12. Resultat från skyfallskartering över området omkring fastigheten Ringelken 1, urklipp från Länsstyrelsens länskarta 11. Om inga åtgärder tas finns det en risk för kapacitetsproblem i ledningarna efter omdaningen på grund av att flödena förväntas öka. Med de LOD-lösningar som föreslås för planområdet bör dock inte skillnaderna från situationen i dagsläget bli märkbara och därmed bör ledningsnätet ha tillräcklig kapacitet att ta emot dagvattnet från området även i fortsättningen. 8 BYGGSKEDET Under anläggningsskedet finns risk för grumling av dagvatten och utsläpp från främst entreprenadmaskiner. Slam från eventuella schaktarbeten kan även påverka ledningsnät nedströms byggområdet. Exempel på åtgärd som kan behöva vidtas är slam- och oljeavskiljning av dag- och dränvatten från arbetsområden. Enligt skyddsföreskrifterna för Östra Mälarens vattenskyddsområde får inte mark- och anläggningsarbete ske om de kan medföra risk för vattenförorening hämtad Hämtad: (28)

19 BILAGA 1. FOTON FRÅN PLATSBESÖK Foto 1. Utlopp dagvattenbrunn förskoleingång vid parkering. Foto 2. Utgrävt dike för avvattning av förskolegård ut mot Gullrands väg. 19(28)

20 Foto 3. Vy mot Gullrands väg och befintlig parkering från förskolans ingång. Foto 4. Naturmark som ingår i befintlig lekyta. 20(28)

21 Foto 5. Förskolans västra gavel. Vy mot Gullrands väg och befintlig parkering. 21(28)

22 BILAGA 2. AVRINNINGSBERÄKNINGAR DELOMRÅDE 1 22(28)

23 DELOMRÅDE 2 23(28)

24 DELOMRÅDE 3 24(28)

25 DELOMRÅDE 1 OCH 2 UTAN NATURMARK 25(28)

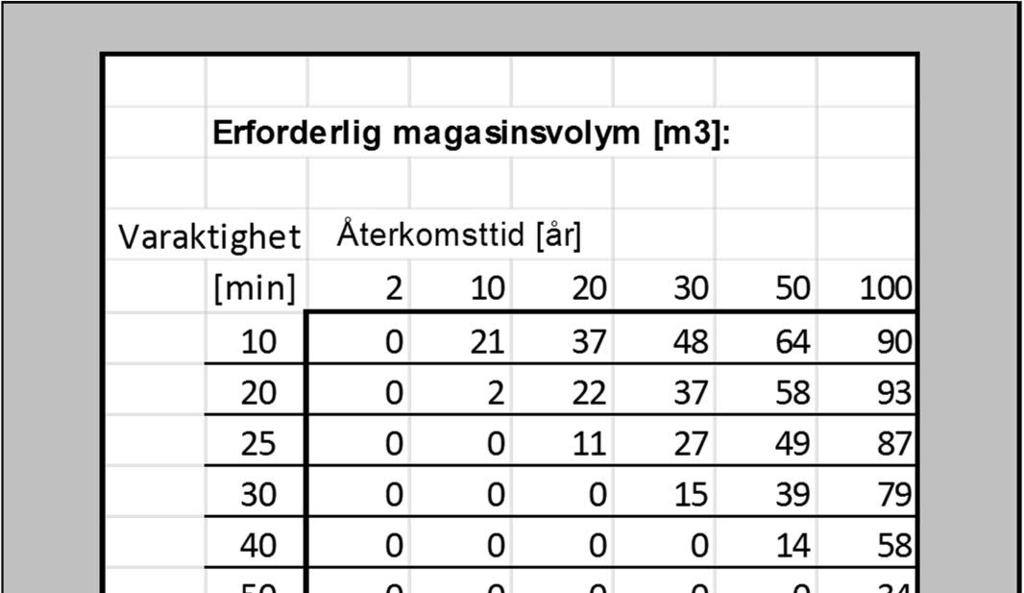

26 BILAGA 3. BERÄKNINGAR FLÖDESUTJÄMNING Beräkning av erfoderlig magasinsvolym Projekt: Förutsättningar: Förskoleparkering+färskola ej natur Storleken på respektive yttyp: Typ av yta Area Area r Reducerad Area Tak 1100 [m 2 ] 0,11 [ha] 0,9 0,099 [ha] Parkering och angöring 1500 [m 2 ] 0,15 [ha] 0,8 0,12 [ha] Gårdsyta 1922 [m 2 ] 0,192 [ha] 0,7 0,135 [ha] [m 2 ] 0 [ha] 0 [ha] [m 2 ] 0 [ha] 0 [ha] Summa 4522 [m 2 ] 0,452 [ha] 0,354 [ha] Genomsnittlig avrinningskoefficient: 0,782 Flöde som magasinet ska tömmas med: 206 l/s,ha 93,15 [l/s] 26(28)
