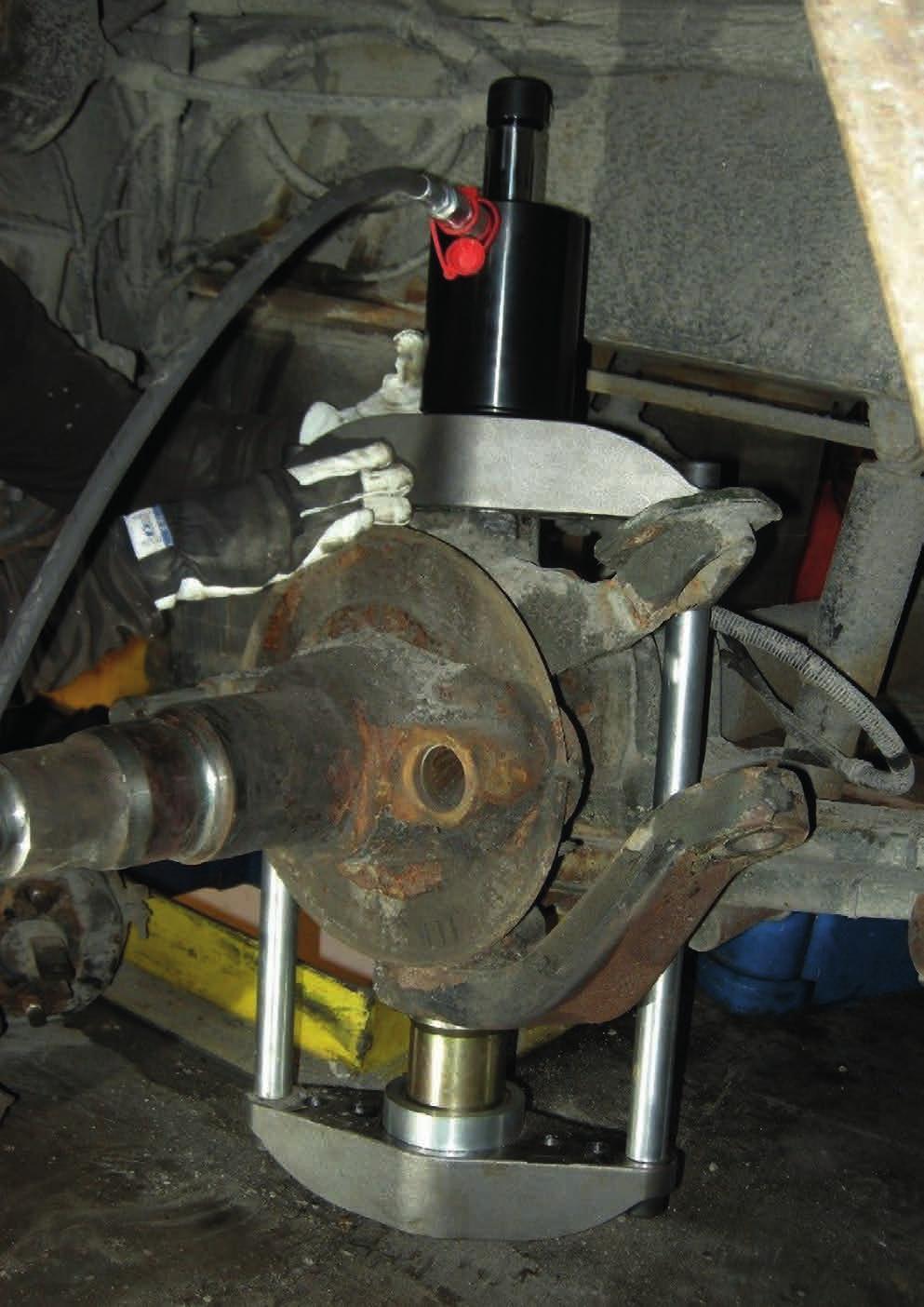

3 Hydrauliskt kulledsverktyg, 8,8 ton Ny och helt unik konstruktion som effektivt pressar ur kulleder/p-ändar, styrleder och bromshävarmar på lastbil, buss och trailer. Även hjulbultar demonteras och monteras väldigt smidigt tack vare den flexibla utformningen (se bilder nedan). Det vridbara pressverktyget kan vridas för olika grundhöjder, de två medföljande distansringarna ger de justeringsmöjligheter som krävs för dessa arbeten. Mothållsverktyget kan vridas för att få en öppning av alt 7 mm. De båda verktygen kan dessutom växla plats på cylindern för överlägsen åtkomlighet i trånga utrymmen inne i hjulhus, runt krängningshämmare eller dolda styrstag på bussar m.m. Hydraulcylindern pressar hela 8,8 ton för enkel och smidig demontering. mm -9 mm 7 mm För ökad säkerhet levereras en säkerhetsrem med verktyget. Den spänns fast på lämplig plats för att undvika att verktyget faller ner under arbete. Används med 700 bars hydraulpump 00 eller 0. Pat Pending No. EP och US Patent Application / Pressverktyg Mothållsverktyg Distansring mm Distansring mm Fångrem. RES0 Cejnnippel hydraulik hane /8 Demontering hjulbult Montering hjulbult

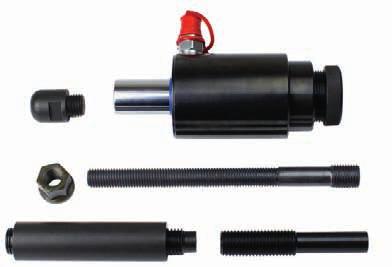

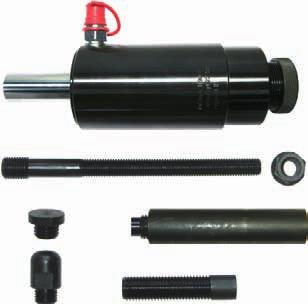

4 Hydraulcylindrar Hydraulcylinder 8 ton 8 tons tryckande och dragande lättvikts hydraulcylinder i ett kompakt format med automatisk retur av kolven, endast,8 kg. Konstruerad för daglig användning i bilverkstadsmiljö. Kan användas med alla våra personbilsverktyg och dragstänger M0-M med rätt adapter. Hydraulcylinderns tryck kan kombineras med slagkraft vid användning av slagkropp 08-. Till exempel vid urpressning av fastrostade drivaxlar. Vikt:,8 kg. Slaglängd: 0 mm. Automatisk returfunktion. Patent Pending European Application No. EP89. US Patent B Hydraulcylinder 8 ton. Res 0 - Cejnnippel hydraulik. Res 0 - Dragstång M8/M, 0mm. Res Tryckfot Mx. Res 0 - Kragmutter M Slagkropp Mx, 7. Res Justerbar tryckstång 00mm, M 8. Res Justerbar tryckstång mm, M Tryckaxel Lock till bakgavel Hydraulcylinder ton tons tryckande hydraulcylinder i ett mycket kompakt format. Konstruerad för daglig användning i bilverkstadsmiljö. Speciellt framtagen för användning med pressbyglarna 090--B, och Vikt:, kg. Slaglängd: mm. Automatisk returfunktion Hydraulcylinder ton. RES Justerbar tryckstång 00mm, M. RES0 - Cejnnippel hydraulik WAL Hydraulcylinder ton tons tryckande och dragande hydraulcylinder i ett kompakt format med automatisk retur av kolven. Konstruerad för daglig användning i bilverkstadsmiljö. 0 Kan användas med alla våra personbilsverktyg och dragstänger M0-M med rätt adapter. Hydraulcylinderns tryck kan kombineras med slagkraft vid användning av slagkropp 08-. Till exempel vid urpressning av fastrostade drivaxlar. Vikt:,7 kg. Slaglängd: 70 mm. Automatisk returfunktion Hydraulcylinder ton Slagkropp Mx,. RES Tryckfot Mx. RES Justerbar tryckstång 00mm, M Lock till bakgavel. RES Tryckaxel mm, Mx 7. RES Justerbar tryckstång 09mm, M 8. RES0 - Kragmutter M8 9. RES0 - Dragstång M8/M, 0mm 0. RES0 - Cejnnippel hydraulik

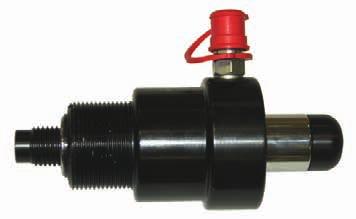

5 0-000 Hydraulcylinder 8, ton En mycket kompakt 8, tons tryckande och dragande cylinder. Slaglängden på hela mm och den justerbara tryckaxeln som medföljer gör cylindern mycket funktionell i trånga utrymmen. Speciellt framtagen för användning med pressbyglarna och Vikt:,8 kg. Slaglängd: mm. Automatisk returfunktion Hydraulcylinder 8, ton Slagkropp med o-ring Justerbar tryckstång 00mm, M x,. RES0 - Cejnnippel hydraulik, / Tryckfot M Används på trycksidan av 8, tons hydraulcylinder Kan i vissa fall användas istället för justerbar tryckaxel som ingår i cylindern Hydraulcylinder ton tons tryckande och dragande hydraulcylinder. Konstruerad för våra transport- och lastbilsverktyg. Kan användas med dragstänger M0-M med rätt adapter. Hydraulcylinderns tryck kan kombineras med slagkraft vid användning av slagkropp 08- eller slagmutter 09-7-M. Vikt: 8, kg. Slaglängd: mm. Automatisk returfunktion Hydraulcylinder ton. RES Justerbar tryckstång 09mm, M. RES Skyddsring för gänga (, ). RES0 - Kragmutter M. RES07 - Dragstång M, 0mm M Slagmutter Slagkropp M 8. RES0- Cejnnippel Hydraulcylinder ton tons tryckande och dragande hydraulcylinder. Konstruerad för daglig användning i bilverkstadsmiljö. Främst till för användning med våra verktyg T, T, 0-000, m.m. för navdemontering och spindeltappar på tunga fordon. Hydraulcylinderns tryck kan kombineras med slagkraft vid användning av slagkropp Vikt:,7 kg. Slaglängd: 70 mm. Automatisk returfunktion Hydraulcylinder ton Justerbar tryckstång M0 mm. RES Skyddsring för gänga (, ). RES0 - Kragmutter M7. RES0 - Dragstång M7 0 mm. RES0 - Cejnnippel Slagkropp M7 7

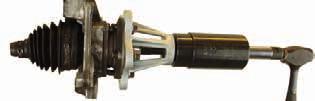

6 0-000 Slagmutter M8 Vid behov av ökad/mer kraft under demontering nav/hjullager används slagmutter M8 med våra hydraulcylindrar och den manuella dragstångsatsen Beroende på storlek på hammaren uppnås en effekt som motsvarar,, ggr cylinderns egna kraft. 08- Slagkropp M Används på cylinderns kolvsida vid demontering av drivaxlar mm. Slagkroppen tillåter hammarslag i cylinderns tryckriktning. Beroende på storlek på hammaren uppnås en kraft som motsvarar,, ggr cylinderns egna kraft. RES0 Dragstång M/M. Speciellt utformad adapter för urpressning av tappar i gräv och lyftarmar m.m. Används med följande cylindrar; /090-0-WAL/ mm 8 mm Cylinderhållare Ø-00 mm Utformad för att användas på följande cylindrar; WAL, samt / Hållaren är även utformad att användas som handtag samt för användning med golvstativ eller växellådslyft. Justering och låsning av cylindern är mycket enkel och flexibel för smidigt användande. Även övriga fabrikat på cylindrar mellan Ø 00 mm kan monteras i hållare. Passar till växellådslyft och golvstativ med axelmått från /0 mm Hållare utan klämmor Klämma Ø70 mm Klämma Ø8 mm Klämma Ø00 mm Används till cylinder: ( T) ( T) ( T) ( T) (8 T) Handhållen Växellådslyft och golvstativ

7 Adaptrar till andra verktygssystem Adapter ½" till ¼" UNS (Klann gänga) Adapter ½" till G ½" ( och ton cylinder - tons cylindergänga) Adapter ¼" UNS (Klann gänga) till ½" Adapter ½" till Mx, (Volvo gänga) Adapter ½" till M8x (Paschke gänga) Adapter M8x (Paschke gänga) till ½" Adapter ¾" UNS G ½" (Klann gänga) till ½" Adapter ¾" UNS G ½" (Klann gänga) till ½" 090- Dragstång-, kragmutter- och adaptersats Sats med dragstänger, kragmuttrar och adaptrar RES0 Dragstång M0, 0 mm lång i.9 kvalitet. RES0 Adapter M M0 RES0 Kragmutter M RES0 Dragstång M, 0 mm lång i.9 kvalitet RES0 Dragstång M, 0 mm lång i.9 kvalitet RES0 Dragstång M8/M, 0 mm lång i.9 kvalitet RES07 Dragstång M, 0 mm lång i.9 kvalitet. RES0 Adapter M M RES00 Adapter M M RES0 Kragmutter M RES0 Kragmutter M RES0 Kragmutter M8 RES0 Kragmutter M RES0 Dragstång M7, 0 mm lång i 0.9 kvalitet. RES0 Kragmutter M7 RES07 Dragstång M7, 00 mm lång i 0.9 kvalitet. RES008 Adapter M7 M RES09 Adapter M7 M RES009 Adapter M M Dragstång M0, 000 mm Tillverkad i :9 kvalitet, kan även beställas som ½ (levereras då i 00 mm längd) Dragstång M, 000 mm Tillverkad i :9 kvalitet, kan även beställas som ½ (levereras då i 00 mm längd) Dragstång M, 000 mm Tillverkad i :9 kvalitet, kan även beställas som ½ (levereras då i 00 mm längd) Dragstång M, 000 mm Tillverkad i :9 kvalitet, kan även beställas som ½ (RES0) (levereras då i 00 mm längd) Dragstång M8, 000 mm Tillverkad i :9 kvalitet, kan även beställas som ½ (levereras då i 00 mm längd)

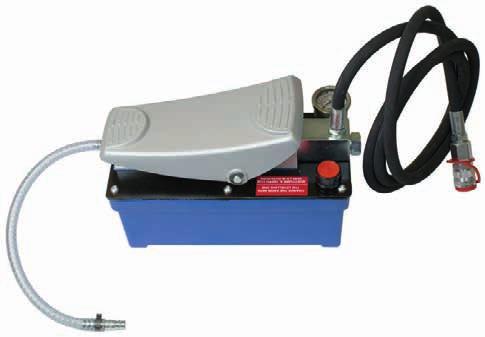

8 00 Hydraulisk fotpump Hydraulisk fotpump på 700 bar för användning med alla våra hydraulcylindrar.,m slang och droppfri snabbkoppling. Oljetanksvolym 0,7 liter Hydraulisk fotpump. RES Hydraulslang till 00, 0 & 0. RES0 - Cejnkoppling hydraulik, hona 0 Pneumatisk, steglös hydraulpump Pneumatisk driven hydraulpump med steglös hastighet för ökad kontroll. Max tryck på 700 bar för användning med alla våra hydraulcylindrar. Pumpen levereras med en tryckmanometer vid fotpedalen samt med,m slang och droppfri snabbkoppling. Oljetanksvolym:, liter Pneumatisk steglös hydraulpump. RES Hydraulslang för 00, 0 & 0. RES0 - Cejnkoppling hydraulik, hona Hydraulolja L Högkvalitativ hydraulolja, optimal för Wallmeks hydrauliska verktyg och pumpar. Regelbundna byten av hydrauloljan samt rätt volym ökar livslängden på komponenterna Manometersats till hydraulpump 00 och 0 Färdig sats med koppling och nippel för påkoppling till befintlig pump. Tabeller i manualerna till hydraulcylindrarna visar hur många bar dragstängerna kan belastas i varje cylinder vid specifika oljetryck Skydd med fångrem Tillval för arbete med hydraulik direkt på bil. Förhindrar skador om delar brister eller faller ned.

9 INVEST IN TIME Efter några år på vägarna blir det ofta en tidsödande utmaning att demontera de flesta delar som utsatts för vatten, salt och slitage. Med rätt dimensionerade och utformade verktyg finns många timmar att spara varje dag vid arbete under bilen. Wallmeks verktygssystem ger verkstaden möjligheten att göra jobbet snabbare och enklare. Att grundverktygen dessutom används till många olika modeller och arbeten gör investeringen än mer självklar, ekonomisk och effektiv. Rätt verktyg är inte en kostnad utan en investering i mekanikerns möjlighet att få jobbet gjort snabbt och säkert. Ett dyrt verktyg är de som inte fungerar eller har dålig kvalitet och går sönder när du behöver det som bäst. En modern verkstad strävar efter att ha kunnig och erfarna mekaniker som inte skadar sig på grund av sitt arbete. Ergonomi och arbetsmiljö är de grundläggande förutsättningar som gör det möjligt att arbeta länge och trivas som mekaniker, därmed blir verkstaden mer lönsam och kunskapsnivån högre varje dag. 7

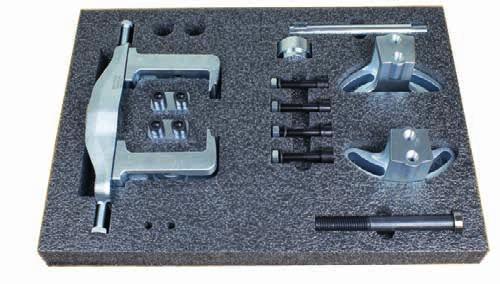

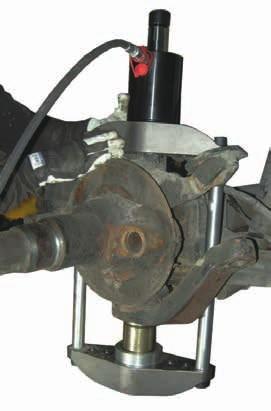

10 0-000-T/T Universalsats för byte av Kingpin/spindeltappar Satsen är utformad för att passa merparten av Kingpin/spindeltapparna på marknaden, även koniska. Används med / tons hydraulcylinder med slagfunktion. Denna unika funktion möjliggör hammarslag på cylindern (med slagkropp monterad) i tryckriktningen vid demontering. Slagfunktionen är mycket effektiv och ger materialet de vibrationer som är avgörande för en lyckad demontering. Ingen demontering av axeln krävs. Verktygen är smidiga att använda och lämpar sig även på bussar där åtkomsten ofta är begränsad. Satsen används till de märkesanpassade tillägssatser som är framtagna. I ARBETE Protected Design within EU - RCD No / Delar i satsen T: Pressbygel Tryckrör Adapterplatta Tryckhylsa Tryckrör 0 mm Tryckrör 8 mm Tryckrör mm Tryckstång 0 mm Ømm Tryckstång 0 mm Ø mm Tryckstång 0 mm Ø mm Delar i satsen T: Pressbygel Tryckrör Adapterplatta Tryckhylsa Tryckrör 0 mm Tryckrör 8 mm Tryckrör mm Tryckstång M0, L=0, Ø=8 mm Tryckstång M0, L=0, Ø=8 mm Förlängare L=0, Ø=8 mm Förlängare L=70, Ø=8 mm Förlängare L=00, Ø=8 mm 8

11 Påbyggnadssats för BPW och SAF Kingpin/spindeltappar Satsen används med universalsats T eller T (T rekommenderas). Systemet gör det möjligt att pressa ur och montera spindeltapparna med axeln monterad på släpet i kombination med hydraulcylinder med slagfunktion. I ARBETE. st Stödben Förlängare Förlängare. st Förlängare Pressplatta Pressplatta Tryckring Volvo/Renault spindeltapp Används med universalsats för montering av nedre lagring vid montering av spindeltapp med låsmutter undertill Monteringsplatta Volvo spindeltapp Används med universalsats för inpressning av Volvos spindeltappar med låsmutter under. Monteringsplattan styr spindeltappen vid inpressning Tryckhylsa Scania spindeltapp Används med universalsats för utpressning av Scanias koniska spindeltappar. 9

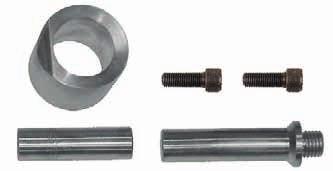

12 Påbyggnads sats för Mercedes Actros och Atego Kingpin/spindeltappar I ARBETE Satsen används med universalsats T eller T (T rekommenderas). Systemet gör det möjligt att pressa ur och montera spindeltapparna med axeln monterad på bilen i kombination med hydraulcylinder med slagfunktion Tryckstång M0. L=7 mm. Ø=9 mm Styrbricka Tryckring Volvo/Renault spindeltapp Förlängare Förlängare Styrring Påbyggnadssats för MAN TGA, TGX och TGS Kingpin/spindeltappar Satsen används med universalsats T eller T (T rekommenderas). Systemet gör det möjligt att pressa ur och montera spindeltapparna med axeln monterad på bilen i kombination med hydraulcylinder med slagfunktion. I ARBETE Tryckrör Styrring Förlängare (x) - Förlängare T / T Hjullagersats (Unit) Scania Med satsen byts Scanias (unit) lager snabbt och smidigt direkt vid bilen, inget behov av pressande i vekstadspressen. Satsen används med hydraulcylinder T/T alt samt avdragssats för hjulnav T/T. I satsen finns delar som gör det möjligt att slå med hammare i tryckriktningen under max-pressning då detta krävs. I ARBETE T Tryckhylsa mm Tryckplatta Scania unitlager Tryckplatta Scania unitlager Skyddshylsa Scania unitlager. RES0 Dragstång M, 00 mm T Tryckhylsa mm Tryckplatta Scania unitlager Tryckplatta Scania unitlager Skyddshylsa Scania unitlager. RES07 Dragstång M7, 00 mm 0

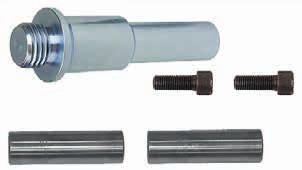

13 T / T Fjäderbultsats (Scania) Verktygssats för urpressning av fjäderbultar. Arbetet görs direkt på bilen med minimal demontering av delar. Används med platta till pressbygel När bulten sitter hårt fastrostad används slagfunktionen som är inbyggd i systemet. Denna funktion är ofta avgörande för en lyckad demontering. Satsen används med hydraulcylinder ( ton) eller ( ton) T Pressbygel Tryckstång mm Ø9 mm Tryckstång 00 mm Ø9 mm Tryckrör 0 mm Ø mm. st Skruv Mx0.9, insex T Pressbygel. st Tryckstång. L= mm. Ø=9 mm Tryckstång M0. L=7 mm. Ø=9 mm Tryckrör 0 mm Ø mm. st Skruv Mx0.9, insex I ARBETE Platta med gänga till pressbygel (ingår ej) Ingår i universalsats T/T. Protected Design within EU - RCD No Adapter M M0 Adaptern gör det möjligt att dra ut M0 bussningsbultar med tons hydraulcylinder Används med lämpligt tryckrör som mothåll.

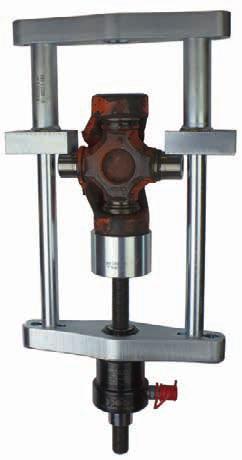

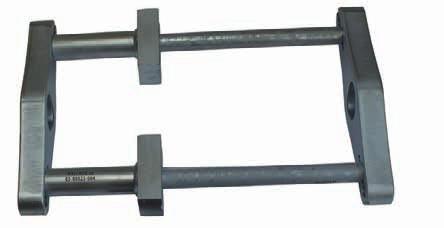

14 0-000 Kardan/knutkorsverktyg Grundverktyg för snabba och enkla byten av knut-kors med lagringar på lastbilar och bussar. Byten kan göras direkt på fordonet istället för att tunga axlar hanteras i pressen eller skickas iväg på reparation. Verktyget sparar mycket tid och förbättrar arbetsmiljön. Adaptersats beställs separat. Används med 8, ton cylinder (ingår ej.) I ARBETE. st Platta med gänga. st Stödben. st Mothållsarm. st Bult Mx0mm Adaptersats för Scania knutkors Satsen är anpassad för Scanias samtliga knutkors på följande axlar; 00, 00, 00 och 00. Axeln kan delvis sitta kvar på bilen när arbetet utförs. Används med grundverktyget samt 8,T cylinder Justerbar tryckstång Tryckbricka Ø7 mm Tryckbricka Ø mm Tryckbricka Ø mm Mothållshylsa Ø8 mm Mothållshylsa Ø8 mm Tryckbricka Ø7 mm Sats med distansbrickor

15 0-000 Demonteringssats, Volvo/Renault/DAF flytande bromsskiva Ett helt nytt verktyg som underlättar otroligt mycket då Volvos flytande bromsskivor skall demonteras. Bromsskivan pressas loss med en cylinder åt gången. Detta är mycket effektivt och sparar mycket tid till verkstaden. Pressning med extrema tryck i en verkstadspress på ömtåliga metalldelar eller kapning av den tjocka bromsskivan är både bullriga och riskfyllda moment. Verktyget består av två specialcylindrar samt en styrventil för korsvis pressning. Bortpressning av skivan på detta sätt tar endast några få minuter. Används med 00 och Hydraulcylinder tryckande ton med slang och nippel Den kompakta cylindern möjliggör isär-pressning i trånga utrymmen där standardcylindrar inte får plats. Denna typ av pressning kan förekomma i alla typer av fordonsverkstäder, industrier och underhållsverkstäder. NEW! Hydraulcylinder tryckande T Slang 0, m. Res 0 - Cejnnippel hydraulik hane / Max tryck 700 bar Slaglängd mm Max kraft ton Slanglängd 0,m Vikt, kg

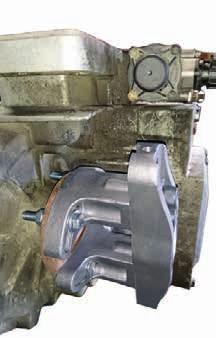

16 0-000 Universalavdragare för medbringare på kardanaxlar NEW! Avdragare för medbringare på kardanaxlar och växellådor. Används med 8 tons hydraulcylinder (ingår ej). Då mellanlagringar ska bytas måste medbringaren demonteras för åtkomst av lager. Hela arbetet sker på bilen utan tunga lyft i verkstadspressen. Verktyget är utformat för maximal flexibilitet och justeras efter håldiametern på medbringaren. På detta sätt räcker det med endast ett verktyg till alla de olika förekommande storlekarna och hålindelningar. Retarder eller annan påbyggnad på växellådan är inget hinder, verktyget passas in även på dessa modeller. Rek. cylinder Protected Design within EU - RCD No /000 Patent Pending - European Patent Application No. EP0007. US Design Patent Pending - US Patent Application No. 9/0 Patent Pending - European Patent Application No. EP st Ben Fixeringsplatta ½ gänga. st Glidbricka. st Skruv. st Skruv M 0.9, insex Skruvsats M, insex. st Justerbar tryckstång M 7 I ARBETE Gängadapter Scania M, M, Underlättar vid montering av medbringare och mellanlager. Ansluts med en M dragstång för manuell eller hydraulisk montering Tryckaxel Volvo FL, M0 Skyddar den invändiga gängan i kardanaxeln och underlättar demontering av medbringare.

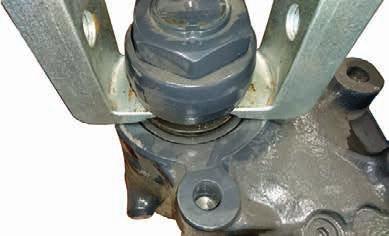

17 0-000 Universalavdragare för mellanlager på kardanaxlar samt Pitman armar m.m. NEW! Avdragare för mellanlager på kardanaxlar och växellådor samt Pitman armar på styrväxlar. Används med 8 tons hydraulcylinder (ingår ej). De justerbara pressfötterna är kilformade undertill för bättre åtkomst. Efter många år på vägen i utsatta positioner sitter ofta dessa delar mycket hårt fast. Enkla verktyg är ofta inte gjorda för dessa påfrestningar och är dessutom helt mekaniska och slitaget är stort. Med hjälp av 8 tons hydraulcylinder med slagfunktion görs arbetet enkelt och med minimalt slitage. Även tunga och riskfyllda lyft vid arbete i verkstadspressen minimeras. Rek. cylinder Patent Pending - European Patent Application No. EP978. Protected Design within EU - RCD No /000 Patent Pending - European Patent Application No. EP0007. US Design Patent Pending - US Patent Application No. 9/0. st Tryckfot Fixeringsplatta ½ gänga. st Glidbricka. st Skruv. st Skruv M 0.9, insex I ARBETE Set med och Sats för effektiv demontering av medbringare och mellanlager på kardanaxlar samt demontering av pitman armar på styrväxlar. Satsen levereras komplett I en praktisk foam för förvaring. Endast foam;

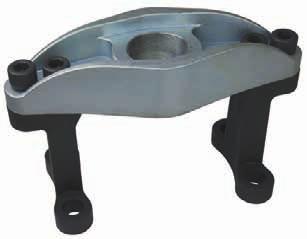

18 Hydrauliskt styrledsverktyg Pressbygel för styrkulor på lastbilar/bussar samt spindelleder på transportbilar. Se även sid. Bygeln har kompakta mått för ökad åtkomst runt styrkulor och spindelleder på transportbilar m.m. Passar även de flesta styrande axlar på lastbil/buss. Bygeln är gjuten i seghärdat stål för ökad hållfastighet och säkerhet Pressbygel för styrkulor Hydraulcylinder 8, ton T/0-000-T Avdragsats för hjulnav Bultcirkelmått 8/7, 0/ 7 Verktyget är anpassningsbart för lastbil/buss och släpnav med 8 bultar 7 mm och 0 bultar mm. Välj lämplig sats beroende på vilken cylinder som används. Plattan med gängan används även som del i pressbygel Protected Design within EU - RCD No I ARBETE T Används med tons hydraulcylinder Den kraftiga konstruktionen möjliggör hela tons belastning samt hammarslag i tryckriktningen (på cylindern) vid urpressning. Detta gör det möjligt att pressa av även nav med enhetslager på raka axlar.. st Ben till navavdragare Tryckstång 0 mm Ømm Tryckstång 0 mm Ømm Tryckstång 0 mm Ømm Pressplatta Platta med gänga 7. st Skruv M 0.9, insex T Används med tons hydraulcylinder Den kraftiga konstruktionen möjliggör hela tons belastning samt hammarslag i tryckriktningen (på cylindern) vid urpressning. Detta gör det möjligt att pressa av även nav med enhetslager på raka axlar.. st Ben till navavdragare Tryckstång 0mm Ø8mm Tryckstång 0 mm Ø8mm Förlängare 0 mm Ø8mm Förlängare 70 mm Ø8mm Platta med gänga 7. st Skruv M 0.9, insex Förlängare 00 mm Ø8mm Distansbult till navavdragare Används med navavdragare T/-T för åtkomst på axlar med navreduktion/utväxling i navet. ( st krävs). M, 0 mm. På bl.a. Scania.

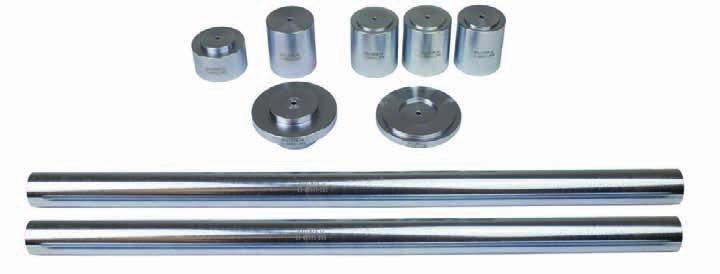

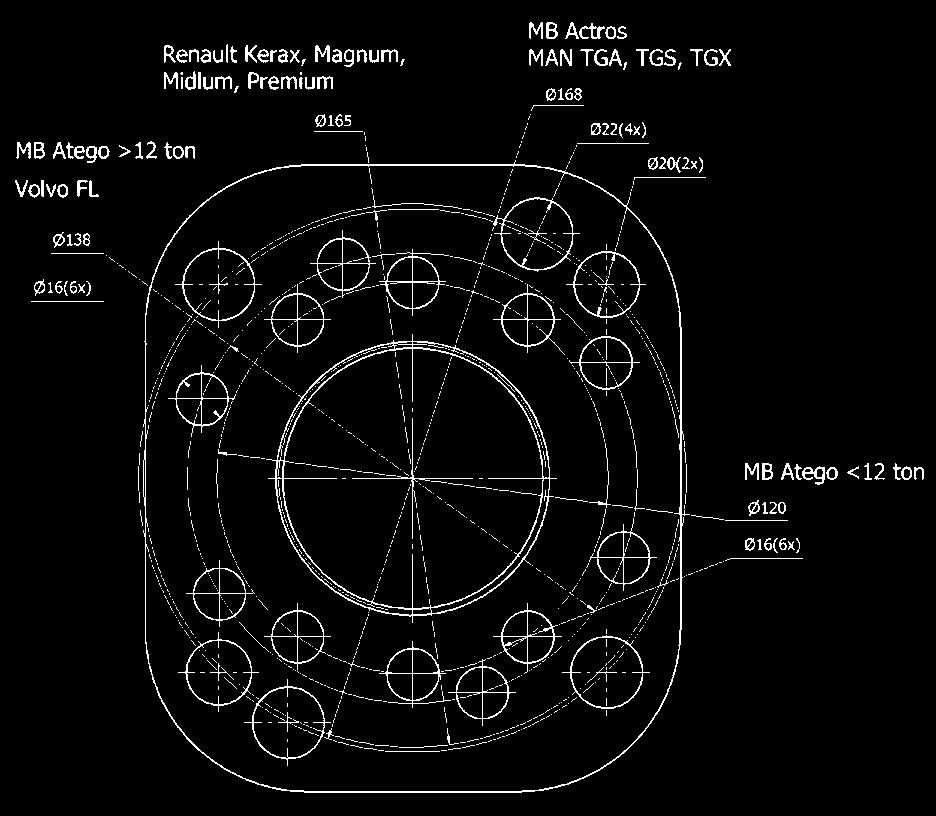

19 0-000 Avdragarsats för lågbyggda trailers med 0/ nav Påbyggnadssats till för urpressning av nav med mm och 0 bultar, hydraulcylinder ( ton) samt ( ton) används till satsen. Den kraftiga konstruktionen möjliggör hela tons tryck samt hammarslag i tryckriktningen (på cylindern) vid urpressning. Detta gör det möjligt att pressa av även nav med enhetslager på raka axlar.. st Platta. st Stödben Tryckbricka SAF Ø 7 mm. 8 st Skruv Mx Platta med gänga till pressbygel (ingår ej) Ingår i universalsats T/T. Protected Design within EU - RCD No I ARBETE Tryckbricka SAF 0/88 mm Tryckbrickan är utformad för ihåliga hjulaxlar och underlättar vid nav/hjullagerdemontering på SAF axlar med vår avdragarsats Brickan är utformad för tillgängliga anläggningsytor och den kraft som krävs vid demontering av navet från axeln. NEW! T/ T Avdragarsats för nav utan hjulbultskrans Satsen möjliggör effektiv urpressning av fastrostade lager med utvändigt nav från raka axlar. Anpassad för Volvo FL, MAN TGA, TGS, TGX, Mercedes Atego, Actros, Renault Kerax, Magnum, Midlum samt Premium, passar även andra märken med samma bultdelning. Satsen används med hydraulcylinder ( ton) eller ( ton) T Platta Adapter M8x G ½" (M) - Tryckstång T Platta Gängat rör (M0) - Tryckstång I ARBETE 7

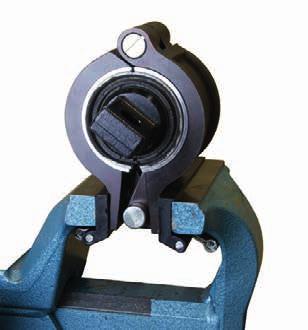

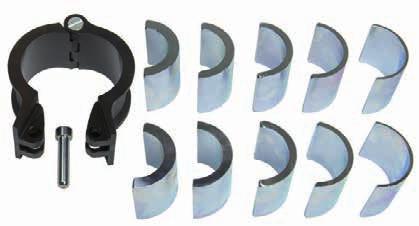

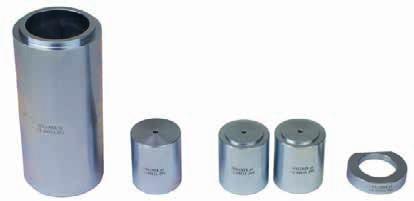

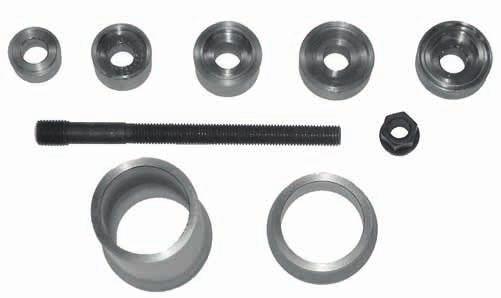

20 Monteringssats för slitsade bussningar Klämman i satsen används med de olika adapterstorlekarna beroende på storlek för komprimering av slitsade bussningar på lastbilar och bussar. Komprimeringen görs enkelt med hjälp av ett skruvstäd, den medföljande sprinten trycks in och håller klämman stängd under hela monteringen. Passar följande bussningsstorlekar; 9mm, 8mm, 80mm, 7mm, 70mm samt mm. Satsen används med bussningssats som innehåller demonteringsdetaljer samt monteringsbrickor i lämpliga storlekar. NEW! Klämma Ø9 mm. st Adapter Ø mm. st Adapter Ø70 mm. st Adapter Ø7 mm. st Adapter Ø80 mm. st Adapter Ø8 mm I ARBETE Adaptor set Ø0 mm bushing Set med två adapterhalvor för komprimering av 0 mm bussningar på lastbil. Används med klämman i set

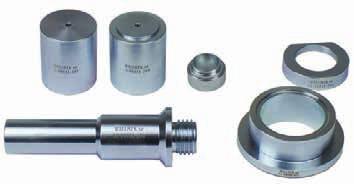

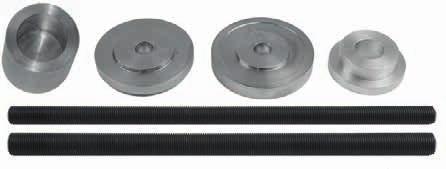

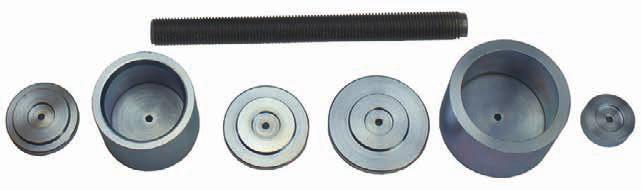

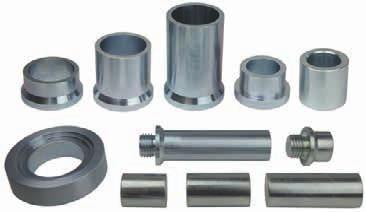

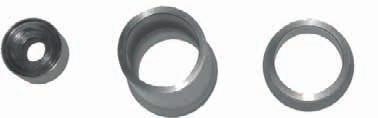

21 Bussningssats med fixeringsplatta Kombinationen av storlekar på pressrör och pressplattor gör att satsen är mycket användbar vid bussningsbyte på tunga fordon, oavsett om arbetet sker på plats under fordonet eller i verkstadspressen. Fixeringsplattan i satsen gör det möjligt att fixera pressrör i bottendelen av pressbygeln. Detta underlättar arbetet mycket då färre lösa delar behöver riktas in vid ur och i pressning. Satsen kan kompletteras med monteringssatsen för slitsade bussningar och ge en helhetslösning för dessa bussningar. Satsen används med pressbygel eller enbart tons hydraulcylinder Adapter till cylindern ingår i satsen. NEW! Tryckrör, A 0mm, B07mm, C9mm, D00mm Tryckrör, A 9,mm, B 9,mm, C 88,mm, D00mm Tryckrör, A 89,mm, B 87mm, C 7mm, D 00mm Tryckrör, A 8.mm, B 8mm, C 7mm, D 00mm Tryckrör, A 79,mm, B 77mm, C 7mm, D 00mm Tryckrör, A 7,mm, B 7mm, C mm, D 00mm Tryckrör, A 9,mm, B 7mm, C 7mm, D 00mm Tryckrör, A,mm, B mm, C mm, D 00mm Tryckbricka, A,mm, B,mm, C,mm, D mm Tryckbricka, A 9,mm, B 7,mm, C,mm, D mm Tryckbricka, A 7,mm, B,mm, C,mm, D mm Tryckbricka, A 79,mm, B 7,mm, C,mm, D mm Tryckbricka, A 8,mm, B 7,mm, C 7,mm, D mm Tryckbricka, A 89,mm, B 77,mm, C 7,mm, D mm Tryckbricka, A 9,mm, B 8,mm, C 7,7mm, D mm Pressadapter 0mm Pressadapter 8mm Cylinderadapter (till T) Fixeringsplatta Justerbar pressbygelhållare Hållaren möjliggör arbete i alla tänkbara vinklar och lägen med pressbygel med monterad cylinder. En aggregat eller växellådslyft med bred hjulbas användas som golvstativ. Hållarens innermått för axel eller egen adapter är och 0 mm. De olika lägena på kransen i kombination med det svängbara huvudet möjliggör maximal åtkomlighet under och runt fordonet. Framtagen för arbete med bussningsverktyg och Passar till pressbygel Ø mm Ø0 mm NEW! 9

22 Fjäderbussningsats Universal I ARBETE Bussningarna byts utan onödig demontering med hela ton. Även fastrostade bussningar demonteras tack vare slagfunktionen. Satsen innehåller även verktygsdelar för byte av fjäderns länkbussning. Storleksmässigt täcker satsen bussningar från - mm. Används med tons hydraulcylinder (ingår ej) Tryckrör 0 mm Tryckrör mm Tryckbricka Ø mm Tryckbricka Ø0 mm Tryckbricka Ø mm Tryckbricka Ø mm Tryckbricka Ø7 mm 8. RES0 Kragmutter M8 9. RES0 Dragstång M8/M, 0 mm Bussningsats SAF axel, 0 mm För snabb och enkel demontering och montering av de stora 0 mm gummibussningarna i SAF, MB, Jost och ROR axlar. Används med tons hydraulcylinder (ingår ej) Monteringsring mm De/monteringsring 0mm De/monteringsbricka Tryckbricka Tryckrör. RES0 Dragstång M, 00mm I ARBETE 0

23 Bussningsats för VBG draglänkar Bussningarna byts med hjälp av ( ton) hydraulcylinder (ingår ej) med slagfunktion direkt på draglänken. Satsen är främst framtagen för bussningar och draglänkar från VBG men är även universal. Bussningen byts utan värmning eller annan åverkan på bussningen. I ARBETE Tryckrör 0 mm Tryckrör mm Tryckbricka Ø9 mm Adapter till VBG draglänksbult Används med universalsats för urpressning av draglänksbultar av typ VBG (ej sexkants). Bulten pressas ur på samma vis som en spindeltapp men med pressbygeln liggande Pressbygelsats för utpressning av VBG mm drag Med verktyget dras hela draganordningen ur sin hållare då byte eller service skall utföras. Detta är ett mycket tidsbesparande verktyg som underlättar demonteringen. Verktyget används med någon av följande cylindrar; eller Pressbygel för bromshävarmar/styrleder på trailers Pressar ur fastrostade nockaxlar ur bromshävarmar. Passar de flesta hävarmarna på marknaden, Haldex och BPW. Se även , sid. Verktyget används med en 8, tons hydraulcylinder (ingår ej). Verktyget är mycket kompakt för bra åtkomst även vid trånga utrymmen på bilen.

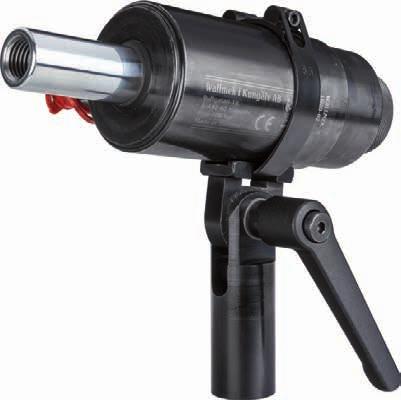

24 Lufthammare för styrstag Lufthammaren förenklar demontering och justering av styrleder på tunga fordon. Vibrationerna i kombination med rostlösare gör snabbt gängorna justerbara och demonterbara. Ny förbättrad och förstärkt modell som är gjord för daglig användning i verkstadsmiljö. Förbättringarna gäller alla komponenter och även själva luftmaskinen som är ny. 000 rpm, vibrationsdämpat handtag och maskinfäste för bättre ergonomi. NEW! Fast nyckel mm Kraftfull och slintfri fast nyckel för styrstag med mm kantsfattning. Nyckeln används i kombination med lufthammaren vid justering eller byte av styrleder på tunga fordon. NEW! Adaptersats för Popnut/blindmutter, 8, 0 och mm Med hjälp av hydraulcylindern på 8, ton (ingår ej) monteras blindmuttrarna snabbt och enkelt även i trånga utrymmen. Satsen levereras med dragstänger och adaptrar till, 8, 0 och mm Popnut/blindmuttrar. Cylindern används med 700 bars hydraulpump 00 eller 0 (ingår ej) NEW! Tryckrör universal Nithylsa M Nithylsa M Nithylsa M Nithylsa M Adapter M-M Adapter M-M Dragstång M L=8 mm Dragstång M8 L=8 mm Dragstång M0 L=8 mm. RES0 - Adapter M-M. RES0 - Förminskning M-M0. RES0 - Dragstång M L=0 mm

25 , T och , T Universal grundsats för lastbil och bussverkstäder I satsen ingår verktyg för snabba byten av koniska och raka spindeltappar, fjäderbussningar (T) samt grova låsringar. Demonteringsverktyg för styrleder, hjulnav hjulbultar samt bromshävarmar. NEW! ( T) , T. st Ben till navavdragare. st Skruv Mx Låsringstång Hydrauliskt kulledsverktyg Hydraulcylinder ton Tryckbricka Ø 9 mm Tryckbricka Ø mm Tryckbricka Ø 0 mm Tryckbricka Ø mm Tryckbricka Ø mm Tryckbricka Ø 7 mm Tryckplatta/press plate). RES0 - Dragstång M8/M, 0 mm. RES0 - Kragmutter M T - Universalsats för byte av Kingpin/spindeltappar , T. st Ben till navavdragare. st Skruv Mx Låsringstång Hydrauliskt kulledsverktyg Hydraulcylinder ton T - Universalsats för byte av Kingpin/spindeltappar

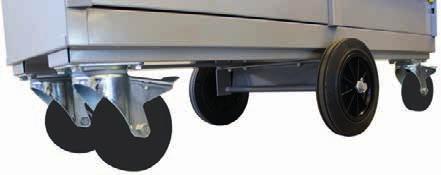

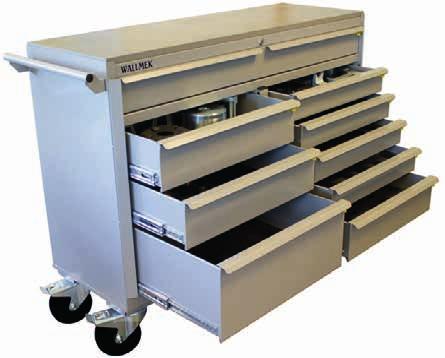

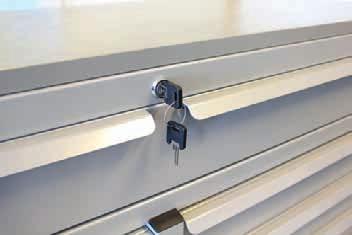

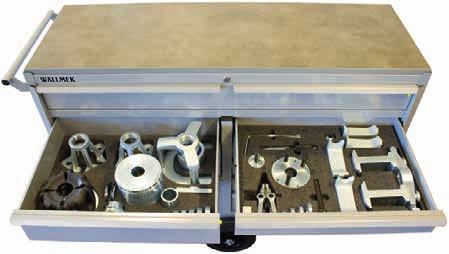

26 Förvaring Verktygsvagn med 9 lådor De stora fasta mitt-hjulen och svirvlande hörnhjulen gör vagnen lättmanövrerad även fullastad med verktyg. Dubbelvagn med totalt 9 lådor helt anpassade för Wallmeks verktygsatser och foamer. Vagnen har en fullbred topplåda för cylindrar m.m. Lådorna låses med centrallåsfunktion samt även individuell spärr för maximal säkerhet under både arbete, förvaring och transport. Alla lådorna öppnas fullt ut med kullagerskenor som tål hela 90 kilos last. Skenorna är dessutom dämpade i ändlägena. Verktyg ingår ej. Mått invändigt i lådor st H00 B8 D8 mm st H0 B8 D8 mm st H0 B8 D8 mm st H00 B D8 mm (topplåda) En extra hög låda kan beställas separat; H0 B8 D8 mm). Monteras istället för de två nedersta lådorna på höger sida. Yttermått; H00 B0 D0 mm Foamer finns på sid 7. Stor avlastnings/arbetsyta. Kullagrade skenor för 90 kg last per låda! Centrallåsning för säker förvaring!

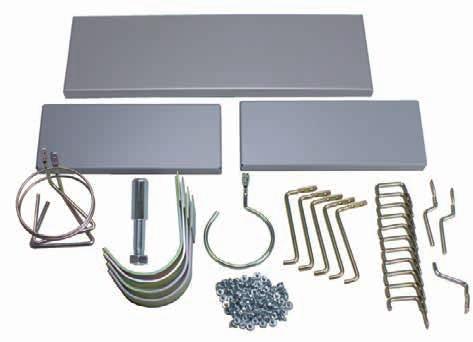

27 Foamer till verktygsvagn Verktyg ingår ej Verktygsfoam, Mått Verktygsfoam, Mått Verktygsfoam, Mått 80xx00

28 Verktygsfoam, Mått 80xx Verktygsfoam, Mått 80

29 Vår serie av verktyg och förvaring riktar sig till alla bil- och lastbilsverkstäder som vill ta ytterligare ett steg upp i effektivitet och lönsamhet. Mekanikern kan lägga all sin tid på att färdigställa bilen istället för att lägga tid på att leta efter rätt verktyg. Systemet förenklar inventering, komplettering och kontrollen över specialverktygen, varje sak har sin plats Verktygsvagn Rejäl konstruktion med avlastnings/arbetsyta. De stora hjulen gör vagnen lätt att förflytta även fullastad med verktyg. Tre olika hyll/kroksatser finns att beställa separat: 090-, 090- och Verktyg ingår ej Verktygshållare för lastbilsverktyg Stapelbar verktygslåda i stark hårdplast Låda i stark hårdplast som är stapelbar för effektiv förvaring. Denna förvaringlösning passar utmärkt även då utrustningen hyrs ut eller flyttas mellan olika verkstäder. Foamer till detta system är framtagna och levereras med i följande verktygssatser; 0-000, 0-000, , 0-000, , samt Ytter dia; xxh mm. Inner dia; 00x00x0h mm. Foamerna kan även beställas separat, se information nedan. 7

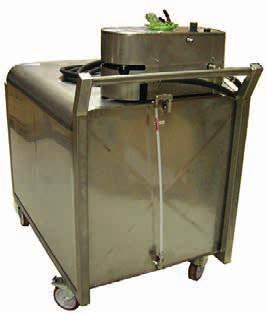

30 Bränslehantering av Bensin, Diesel och Etanol (E8) Effektiv och mycket säker hantering av bränslen. Våra produkter saknar helt rörliga pumpdelar och är därmed mycket långlivade och tillförlitliga. L00-E Bränsletanktömmare L Bränsletanktömmaren är gjord i rostfritt stål och rymmer liter, arbetar med vakuum vid tömning av bil och tryck vid tömning av kärlet samt är lätt att flytta även fylld tack vare stora hjul. Tömmaren är utrustad med tät snabbkoppling på bränsleslangen, överfyllnadsskydd, övertrycksventil, flamskydd och tryckregulator. Den har inga rörliga delar som kan skadas av bränsle eller partiklar vilket ger en lång livslängd samt snabb, säker och tyst tömning (max l/min). Ångor från tömmaren evakueras via en avgasutsug. SAQ Godkännande 9/ Medföljande produkter: L0- Bränslepåfyllningsrör liter/min L0- Sugadapter, konisk för bränsleledningar 7 liter/min L0 Bränslesugslang för långa, krökta och komplicerade tankpåfyllningsrör i rostfritt stål, mm ytterdiameter,,9m lång och 7 liter/min Bränsletömmare för lastbil och buss Bränsletanktömmaren är avsedd, godkänd och EX klassad för etanol, diesel samt bensin. Den är utrustad med hjul men går även att hanteras med pallyftare eller truck. Bränsletanktömmaren är tillverkad i rostfritt stål. Volymen är 0 liter och tomvikten kg. Bränsletanktömmaren drivs med en tryckluftsdriven membranpump som tömmer samt återfyller 0 lit/min. Ett överfyllnadsskydd bryter automatiskt matarluften till pumpen vid för hög bränslenivå i bränsletanktömmaren. Bränsletanktömmaren är utrustad med flamskyddad avluftning som ansluts till avgasutsug vid tömning av fordon för luktfri bränslehantering. Enheten levereras med stycken sug och påfyllningsadaptrar.. L0- Bränslepåfyllningsrör liter/min Bränsleslang/, m Adapter Tema 800 Parker NS 0L 8

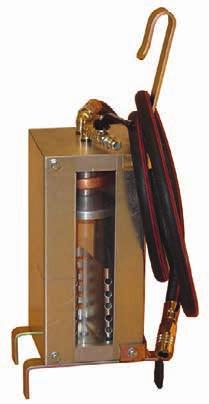

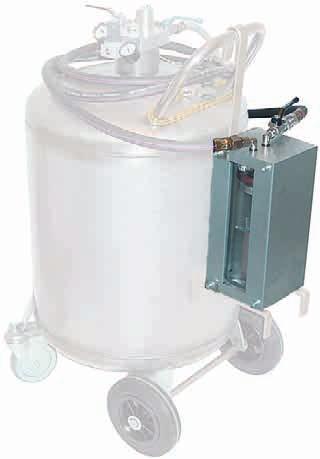

31 L0 Vattenavskiljare Bensin, E8 och Diesel Vattenavskiljare som effektivt renar bensin, E8 och diesel från vatten och partiklar. Kopplas till Bensintanktömmare L00-E. Volym:, liter. Bilden visar avskiljare monterad på bränsletanktömmare Synglas ½" Monteras på tanktömmarens sugslang för att se bränsleflödet. Anslutning ½" rörgänga.
