EnergyHub XL System Installations och användarmanual. Revision 1,

Transkript

1 EnergyHub XL System Installations och användarmanual Revision 1,

2 Varningar EnergyHub XL får inte öppnas av obehörig personal. Kontakta Ferroamp för instruktioner. Den elektriska installationen skall utföras av behörig installatör och i enlighet med gällande elektrisk standard och säkerhetsföreskrifter. Läs igenom manualen innan installation. Garantin gäller ej om produkten modifierats. Notera att EnergyHub kompenserar strömobalans och därmed använder elsystemets nolledare. Höga strömobalanser orsakar höga strömmar i nolledare. Använd därför kabeldimensioner enligt instruktioner i dokumentet gällande Strömbalansering. DC kontakten får ej anslutas när EnergyHub XL är spänningssatt.

3 Innehåll Varningar... 2 Introduktion Artiklar Placering av EnergyHub Installera strömsensorer Anslutning till elcentral Internetanslutning Anslutning kontakter Anslutningar EnergyHub XL Driftsättning Installationsexempel Schematiskt kopplingsschema Användarmanual Aktivera ACE (Adaptive Current Equalization) Ändra nivå för Strömutjämning Aktivera Solcellsproduktion Nätström respektive lastström... 16

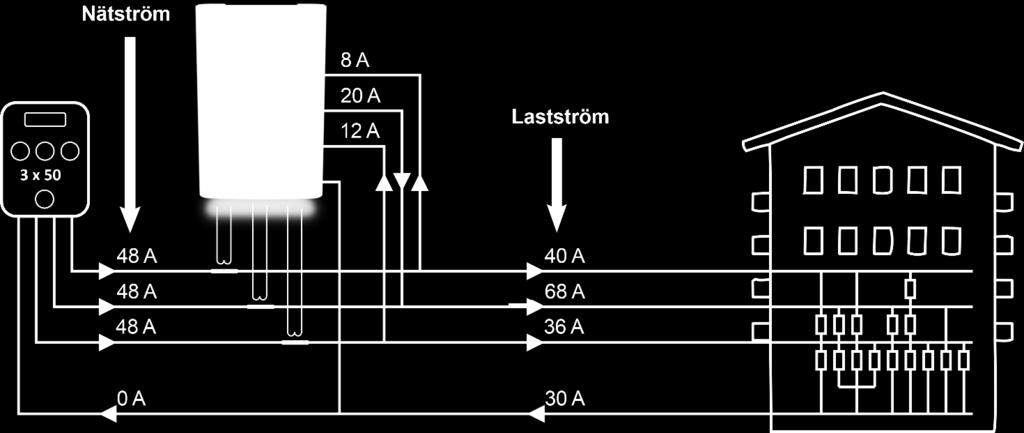

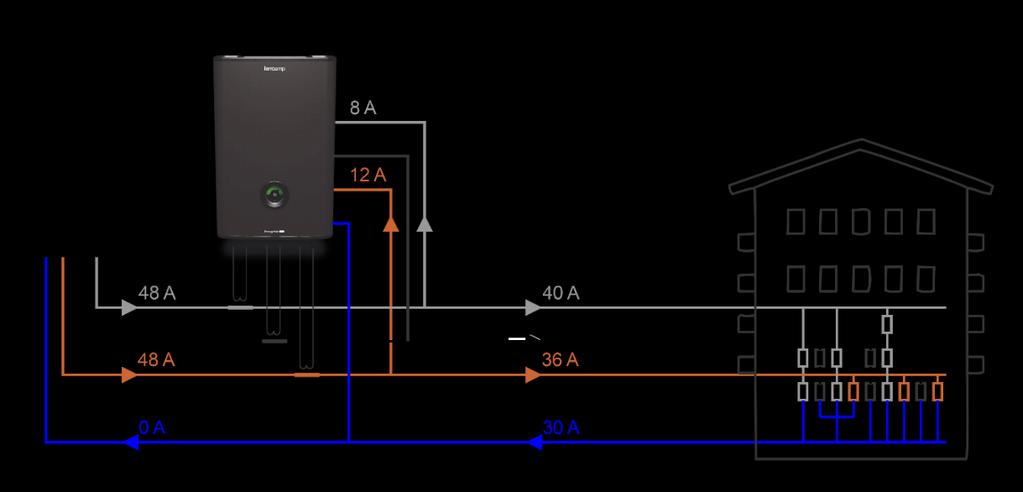

4 Introduktion EnergyHub är växelriktaren/omvandlaren för nya modulära solenergisystem med unika funktioner. EnergyHub omvandlar inte bara likström från solel till växelström utan används dygnet runt under hela året som en smart och aktiv elmätare. ACE-funktionen Den patenterade ACE (Adaptive current equalization) funktionen balanserar strömuttaget över de tre fasledarna i fastighetens elsystem genom att flytta strömmen från de fasledare med låg belastning till den med hög belastning. Detta leder till minskade effekttoppar vilket skyddar huvudsäkringen och därmed optimerar energiuttaget och minskar nätavgiften. Figur 1 - ACE funktionen flyttar tillgänglig ström från L1 och L3 till L2 så att lasterna i fastigheten kan användas utan att huvudsäkringen löser ut. Dessutom försvinner höga nollströmmar. 1

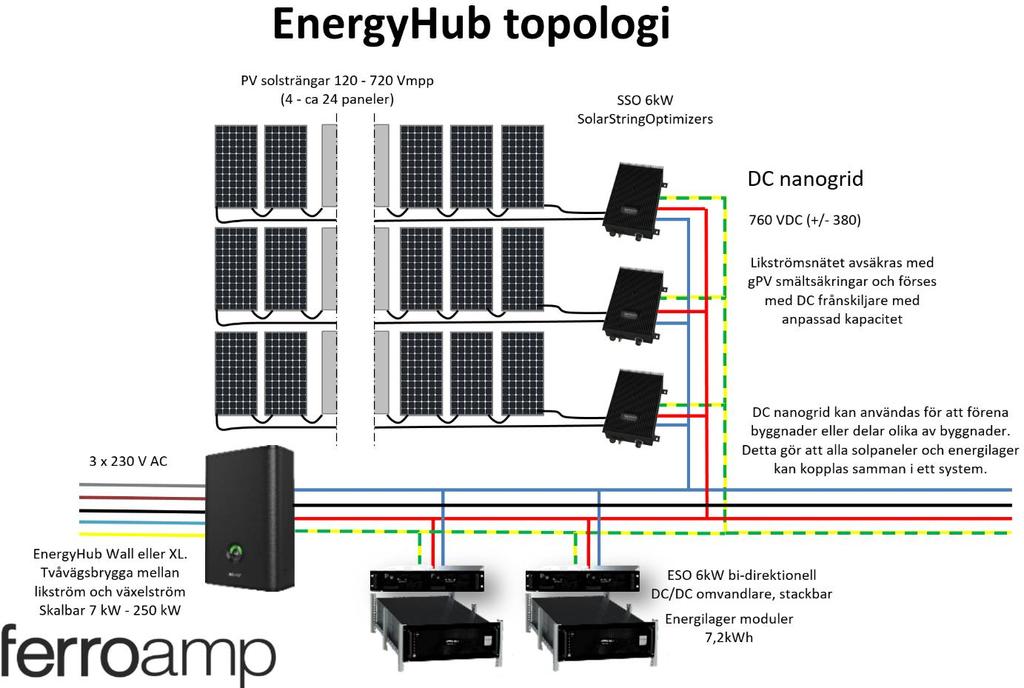

5 DC nanogrid EnergyHub kan kompletteras med solceller och/eller energilager för att bidra med förnybar och lokalt producerad energi. Detta görs med optimerare, DC/DC omvandlare för solel eller energilager. EnergyHub fungerar då som en tvåvägs brygga mellan det likströmsnät som bildas med hjälp av optimerarna och växelströmsnätet i byggnaden. På detta sätt kan man ansluta solceller och energilager till samma system. Batterierna kan laddas direkt från solen eller från elnätet beroende på årstid och väder. EnergyHub är således både en likriktare och växelriktare. 2

6 1 Artiklar EnergyHub XL 28 kw 3 Strömsensorer med 10m anslutningskabel. Specificera storlek innan order. Kontakt för strömsensorer Kontakt för inkoppling till DC nät Fempolig trefaskontakt för växelström 3G modem för internetuppkoppling (Tillval) 3

7 2 Placering av EnergyHub Se till att det finns tillräckligt med utrymme runt EnergyHub-kapslingen för att möjliggöra säker montering och fritt luftflöde. Rekommenderat minst 10 cm Monteringslösning avseende vägg och fästmaterial måste kunna bära minst 50 kg. Montera EnergyHub inomhus eller i lämplig kapsling med möjlighet till ventilation Relativ luftfuktighet: 0-95% 4

8 3 Installera strömsensorer Det finns 3 olika strömtransformatorer att tillgå, valet av strömtransformatorer avgörs av strömmen i kablarna och dess diameter. < 100A, ratio 2000 < 160A, ratio 4000 < 600A, ratio

9 Montera strömsensorer på alla tre fasledare. Strömsensorer ska monteras mellan inkommande matning och EnergyHub. Se diagram under avsnitt 4. EnergyHub innehåller en automatisk kalibreringsfunktion som säkerställer funktion för varje sensor avseende fasordning och strömriktning. Kalibreringen säkerställer korrekt funktionalitet för strömutjämning och mätning. V.v. Notera. För att underlätta analyser och identifiering av fastighetens laster bör sensor markerad med 1, anslutas till fas L1, 2 till L2 och 3 till L3. Strömriktning i kablarna hanteras av kalibreringsrutinen i EnergyHub. Anpassa kabellängden och anslut dem till kontakten enligt bilden nedan. Endast dessa 6 ledningar används. Notera stiftordning. 6

10 4 Anslutning till elcentral Anslut EnergyHub med levererad trefaskontakt. Vi rekommenderar en arbetsbrytare mellan central och EnergyHub på växelströmssidan. Strömmen i nolledaren till EnergyHub kan bli upp till 1.7 gånger högre än märkströmmen vid full strömutjämning. Anslutningskabeln till EnergyHub behöver dimensioneras för den värmeutveckling som kan uppstå. T ex för en EnergyHub med 20 A strömutjämning kan nolledarströmmen bli upp till 34 A. Om anslutningskabel av gummi används bör denna vara RDOE 5G4 eller större. 7

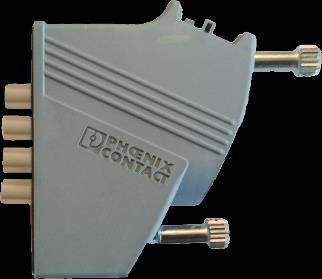

11 5 Internetanslutning EnergyHub behöver tillgång till internet för att kunna presentera mätdata på Ferroamp Portalen och för att få tillgång till mjukvaruuppdateringar EnergyHub kan anslutas via Ethernetkabel, vilket rekommenderas, eller via ett USB modem. 6 Anslutning kontakter För den fempoliga trefaskontakten anslut enligt följande: - Jord till Jord - L1 till 1 - L2 till 2 - L3 till 3 - Neural till 4 För DC-kontakten anslut enligt följande - Jord till Jord - Positiv ledare till 1 - Negativ ledare till 3 - Neutral ansluts till 2 men används normalt inte 8

12 7 Anslutningar EnergyHub XL 9

13 8 Driftsättning Starta EnergyHub genom att koppla på arbetsbrytaren. Vänta cirka 1 minut. EnergyHub är igång när effektskärmen visas Tryck på displayen och håll fingret stilla i ca 5 sekunder för att komma in i setup meny. När fingret släpps visas start och stopp menyn. Om detta inte lyckas, försök igen utan att röra fingret. Svep höger och vänster för att byta mellan skärmvyer. Svep till CT Ratio Bekräfta eller ställ in önskat förhållande för de strömsensorer som skall användas. Standard blå strömsensor har ratio Beräkning: 100A / 50mA (100/0,05 = 2000). De röda 160 A strömsensorerna har ratio 4000 och de svarta 600 A För att kunna ändra CT ratio, tryck på den siffra som ska ändras tills den blir grön. Använd pilarna för att byta värde Tryck spara Svep till tabellvyn och verifiera att EnergyHub är inaktiv, om inte svep till Start Stop menyn och tryck Stopp. Svep till skärm med vit knapp med texten kör konfigurering av CT Starta kalibreringsrutinen genom att trycka på knappen Kör konfigurering av CT, status ändras till kör konfigurering av CT Konfigureringen kan ta upp till 5 minuter, under tiden visas en progressbar. När kalibreringen är klar visas statusmeddelande Konfigureringen lyckad Verifiera att systemet mäter korrekt genom att svepa till tabellsida Installationen är nu klar. Tryck och håll i ca 5 sekunder för återgå till driftläge. 10

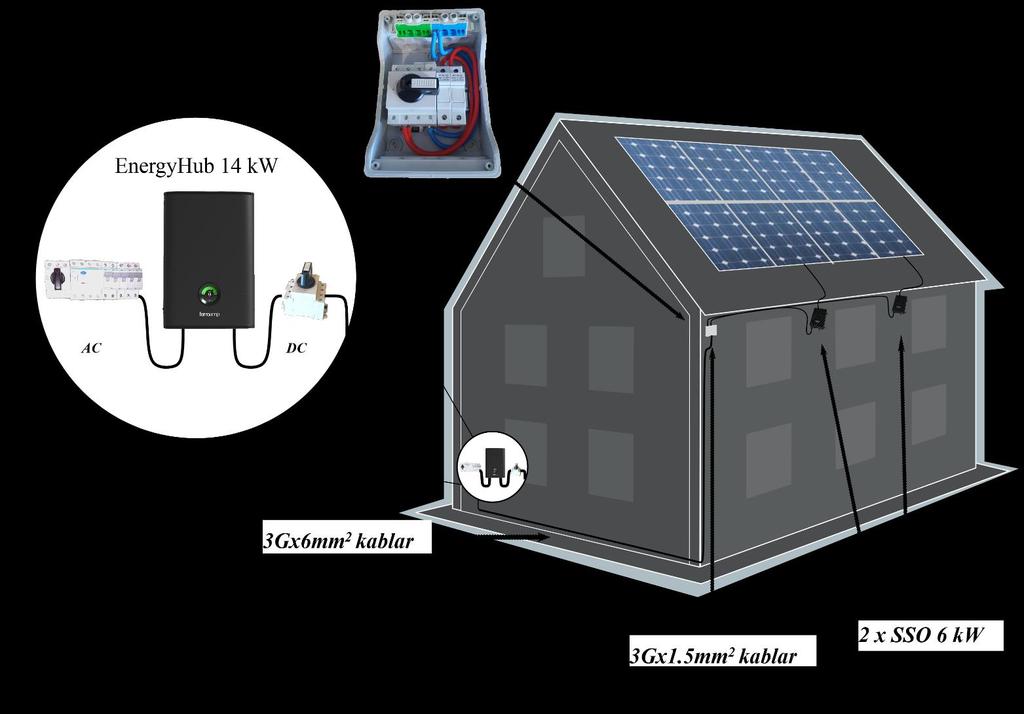

14 9 Installationsexempel Utrustning: 2 stycken SSO 6 kw 1 EnergyHub 14 kw 3Gx1,5mm 2 kablar mellan SSO och kopplingsdosan 4 stycken DC-säkringar 10 A. Varje SSO avsäkras med en 10 A DC-säkring på varje ledare. En DC-brytare 20 A 1000 VDC i kopplingsdosan vid taket. 3Gx6mm 2 kablar mellan kopplingsdosan och EnergyHub 1 DC-brytare 20 A och 1000 VDC vid EnergyHub 11

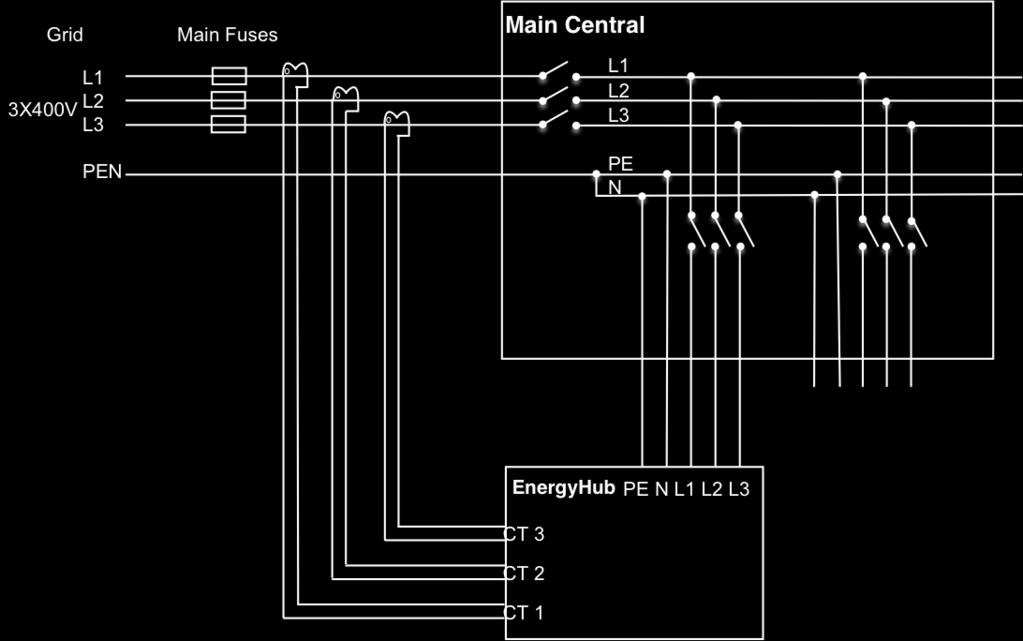

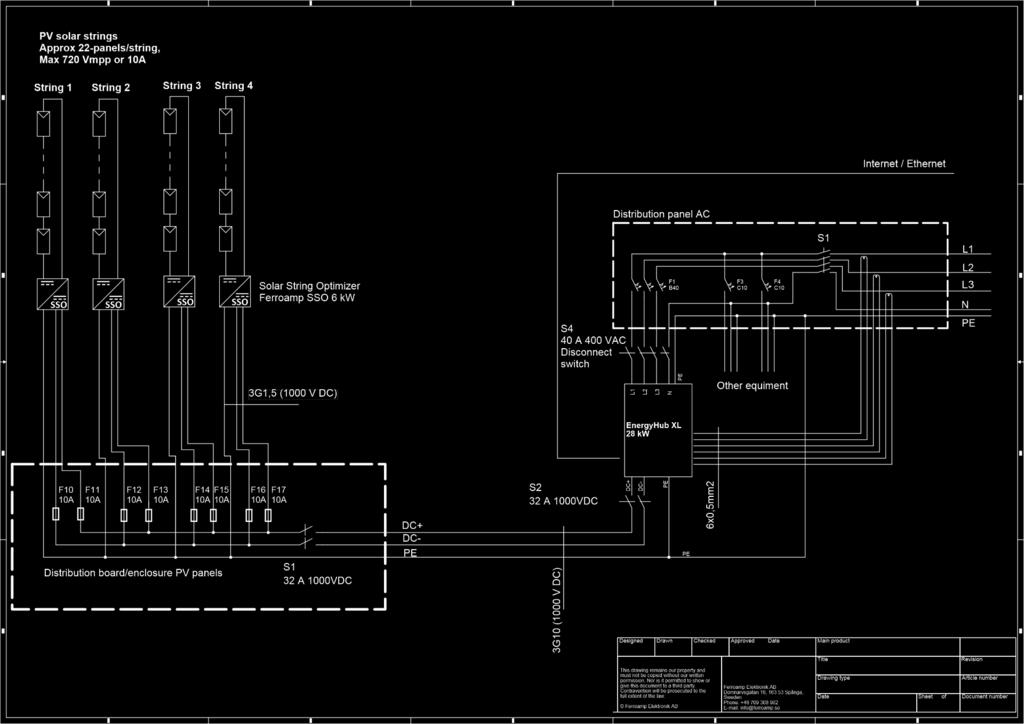

15 10 Schematiskt kopplingsschema 12

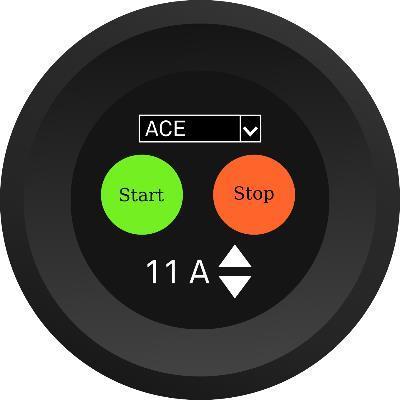

16 Användarmanual 1 Aktivera ACE (Adaptive Current Equalization) Tryck och håll på display i 5 sekunder Svep till start och stop display, som bilden nedan Välj ACE i rullgardinsmenyn Sätt den ström nivå där ACE, normalt till huvudsäkringsnivå Tryck Start och håll in Start för att aktivera ACE Verifiera på tabellskärm: Status Kör ACE Tryck och håll i ca 5 sekunder för att återgå till driftläge 13

17 2 Ändra nivå för Strömutjämning Tryck och håll på display i 5 sekunder Tryck på Stop-knappen. Verifiera status i tabell: Status Inaktiv Gå tillbaka till Start och Stop skärm och ställ in nytt värde med upp och ner pilar. Värdet anger vid vilken strömnivå i ledarna EnergyHub skall start strömbalanseringen. Tryck Start. Verifiera status: Status Kör ACE Tryck och håll i ca 5 sekunder för att återgå till driftläge 14

18 3 Aktivera Solcellsproduktion Tryck och håll på display i 5 sekunder Svep till Start och Stop display. Välj Auto i rullgardinsmenyn Sätt effektbegränsningen med hjälp av pilarna. Normalt för EnergyHub XL 28 sätts värdet till 28 kw Tryck Start Verifiera status: Status. Kör Auto Tryck och håll i ca 5 sekunder för att återgå till driftläge 15

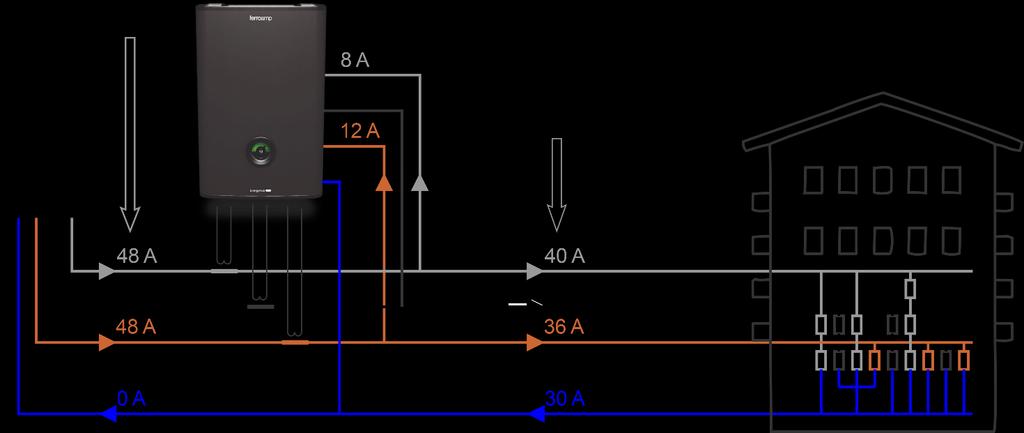

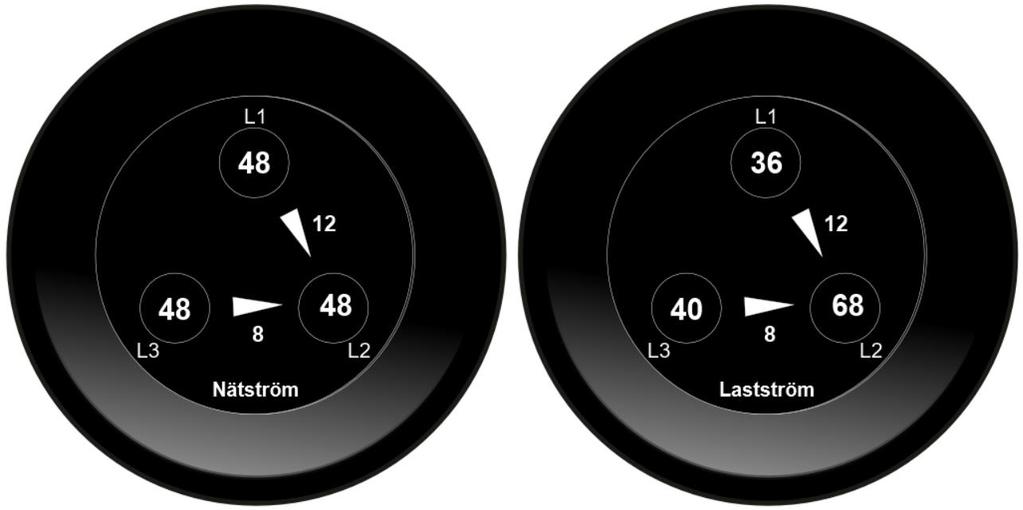

19 4 Nätström respektive lastström Sidan Nätström, enligt bild nedan, visar aktuella strömmar över huvudsäkring Sidan Lastström, enligt bild nedan, visar aktuella strömmar i fastigheten När ACE funktionen aktiveras, visas den överflyttade strömmen med små trekanter mellan faserna. Sen bild nedan 16
