A C E. ACE gör att elbilar kan laddas snabbt och effektivt utan att riskera utlösta huvudsäkringar och maximerar energiuttaget.

Transkript

1

2 Energiförbrukningen i fastigheter förändras hela tiden. Ny elutrustning ersätter gammal samtidigt som allt fler apparater hamnar i våra hem. Köksutrustning som tidigare belastat flera faser ansluts numera över en fas och resulterar lätt i snedbelastning mellan faserna. När utrustning som mikrovågsugnar, torktumlare eller dammsugare råkar hamna på samma fas, kan fastighetens huvudsäkringar lösa ut och orsaka problem för alla i fastigheten. Hittills har den enda lösningen varit att manuellt flytta ledningar, byta eluttag och/eller installera högre huvudsäkringar. Men dessa lösningar är temporära och högre huvudsäkringar innebär högre fasta avgifter. Adaptiv strömutjämning, är en funktion i Ferroamps system som flyttar energi mellan fasledarna för att balansera fasströmmarna och överbelastning av huvudsäkringarna. ACE gör att fastighetsägare kan minska sina energikostnader och använda all tillgänglig energi i sitt abonnemang med lägsta möjliga huvudsäkring. Fas 2 är överbelastad och en 63A säkring riskerar att lösa ut. ACE flyttar energi från de andra fasledarna och skapar utrymme för en lägre huvudsäkring.

3 ACE mäter strömmen genom fastighetens huvudsäkringar. När strömmen i en fas blir för hög och riskerar att överbelasta huvudsäkringen, flyttar ACE tillgänglig energi från de andra faserna så att huvudsäkringen skyddas. ACE återgår till övervakningsläge så fort snedbelastingen är borta. Ett följdproblem med strömobalans är att strömmen i nolledaren blir så hög att isolering eller kontakter kan överhettas. ACE löser problem med överbelastade huvudsäkringar och nolledare helt automatiskt utan att påverka användare eller laster. ACE flyttar 8A respektive 12A från L1 och L3 faserna till den överbelastade L2 fasen så att lasterna inte påverkas. Därmed är huvudsäkringar på 50A tillräckligt istället för 80A och eventuell effekttariff. ACE övervakar kontinuerligt fasströmmarna i din fastighet via strömtransformatorer med hög upplösning. All information kan avläsas direkt i ACE display och/eller överföras till dator för djupare analys och ytterligare energieffektiviseringar.

4 Elbilsladdning innebär nya utmaningar för fastighetens elsystem eftersom stora och långvariga, enfas eller trefas laster läggs på toppen av den existerande lastprofilen i fastigheten. Uppladdningstid och räckvidd är viktiga parametrar för kunderna och elbilstillverkarna erbjuder därför både längre räckvidd och snabbare uppladdning i nya modeller. Allt fler fastigheter behöver hantera laddning för flera elbilar under både dagtid och nätter. De laddboxar som finns på marknaden erbjuder lösningar för anslutningar, skyddsfunktioner och i vissa fall kommunikation med bilens laddsystem men inget som kan hantera de fasobalanser som skapas i fastighetens elsystem. ACE gör att elbilar kan laddas snabbt och effektivt utan att riskera utlösta huvudsäkringar och maximerar energiuttaget.

5 ACE kan kombineras med Ferroamp Thevenin - ett smart batteri för att tillföra lagrad energi under tillfälliga energitoppar. Ojämnt energibehov skapar problem och ökar kostnaderna i elnätet. Alltfler elbolag inför därför effekttariffer för att täcka de faktiska kostnaderna och motivera kunder till en jämnare elförbrukning. Effekttariffen baseras på de högsta effektuttagen under en månad. I bostadsfastigheter koncentreras till exempel elförbrukningen till morgon och kvällstimmar och skapar därför en ojämn lastfördelning över dygnet. ACE med Thevenin smarta energilager kan programmeras till laddning under tider då belastningen är som lägst (och eventuellt billigare beroende på avtal) för att sedan tillföra energi vid effekttopparna och därmed både reducera de fasta kostnaderna och bidra till ett mer hållbart elnät. Typiskt effektuttag per timme för en Thevenin laddas på natten och tillför energi vid Batteriteknik: LiFePo4 Kapacitet: 3 kwh Vikt: 37kg Dimension: 470mm X 470mm X 170mm Thevenin kan monteras på vägg eller i 19 racksystem Ett avancerad batteriövervakningssystem ser till att varje battericell kontrolleras under både laddning och urladdning. Om en battericell med tiden skulle få problem varnar systemet i god tid så att service kan utföras. Thevenin har en inbyggd DCDC omvandlare som gör att utspänningen från terminalerna är fast oavsett batteriernas laddningsstatus. Detta innebär att lagringskapaciteten kan utökas utan risk eftersom energilager av olika storlek eller ålder kan anslutas efter behov.

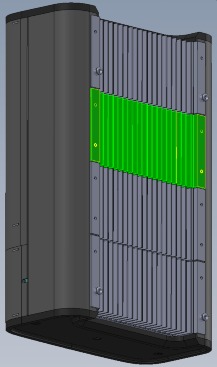

6 och driftsäker Växelriktaren är uppbyggd med moduler som vardera hanterar 3 x 5A (3,5kW) som lätt kan monteras eller bytas från baksidan. Systemet känner av hur många enheter som är monterade och anpassar sig efter den installerade kapaciteten. Moduläriteten ger högre redundans eftersom endast den aktuella modulen och gör det möjligt att lägga till mer kraft efter behov. Vid större anläggningar behövs fler moduler, Större system kräver fler moduler och kan då monteras då i ett 19 racksystem. Den väggmonterade EnergyHub lösningen tillåter max 4 kraftmoduler medan arkitekturen i EnergyHub XL möjliggör en gränslös utbyggnad i 19 racksystem Installationen underlättas av att en monteringsplåt monteras på väggen innan ACE hängs på plats. ACE installeras nära fastighetens mätarpanel av en behörig elektriker och hanterar hela fastighetens elsystem. Anslutningen till elsystemet sker via en avsäkrad trefasgrupp. Strömtransformatorerna som mäter fasströmmarna är öppningsbara för snabb och smidig installation. Ferroamp elog 3-fasmätare kan till exempel installeras vid en undercentral och kopplas till en EnergyHub för analys av elförbrukning i olika delar av fastigheten. Monteringsplåten underlättar installation elog kan mäta energibehov och förändringar i t ex tvättstugan EnergyHub ACE enheten installeras nära mätarskåpet Strömtransformatorer med öppningsbar kärna gör installationen säker och snabb

7 Specifikation ACE 10 ACE 20 Utjämningskapacitet per fas 10 A 20 A Nätspänning Nätfrekvens Nätanslutning Verkningsgrad V Hz Fyrledarsystem (TN-C) eller femledarsystem (TN-S) 97% av förflyttad ström Funktioner Strömutjämning Mätdata Reaktiv effekt Ja Realtid, tidsintervall och valbar historik Cos j, beroende på utnyttjad kapacitet. Strömutjämning prioriterad In/utgångar Strömtransformatorer Reläutgång Display Ethernet USB WLAN Annat 3 st 2 st, normalt öppna, 16A, 230 VRMS 320x240 px färg TFT touch RJ45 2 st USB-WLAN adapter USB eller Ethernet adapters Dimensioner och vikt Mått, B x D x H 310 mm x 450 mm x 170 mm (b x h x d) Vikt 22 kg 24 kg Installation Montering Omgivningstemperatur Luftfuktighet Mot vägg inklusive monteringsplåt -10 C C Max 95% RH, icke kondenserande IP klass IP 21 Kabelanslutning Topp eller botten Med reservation för eventuella ändringar

8 ACE är en del av Ferroamps EnergyHub system och öppnar dörrarna till ytterligare möjligheter för energioptimering. EnergyHub - ACE kan kopplas till solceller via MaxTrack moduler. MaxTrack maximerar effektiviteten för varje solpanelsträng så att fler delar av fastighetens tillgängliga ytor kan utnyttjas med maximal effektivitet. MaxTrack tekniken gör installationen både säkrare, lättare att installera och att bygga ut. EnergyHub - ACE kan utökas vartefter behovet förändras. Vid utbyggnad av systemet behövs både solpaneler och kraftmoduler. Kraftmodelerna är av plug n play design och systemet känner av hur mycket kraft som är tillgängligt. EnergyHub optimerar kraftfördelningen dynamiskt för att uppnå maximal effektivitet. Fördelen med att koppla alla kraftmoduler och solpaneler till samma system är att all rapportering, energioptimering och energilagring sköts i ett och samma system. Elog är en liten trefas mätare som kan anslutas till EnergyHub. EnergiHub mäter och lagrar produktions och förbrukningsdata för hela anläggningen så om det finns behov av mätdata från en avgränsad del av fastiheten som till exempel en tvättstuga, kan elog mätare installeras vid en undercentral. EnergHub kan ges en mer central övervakning och kontrollfunktion. Ett exempel är värmepannor som slås till när den inbyggda termostaten säger till, utan hänsyn till hur belastningen ser ut för resten av fastigheten. EnergiHub kan använda historisk förbrukningsprofil och aktuell förbrukning och styra större laster för att uppnå en jämnare belastningsprofil utan att påverka komforten för fastighetens användare.
