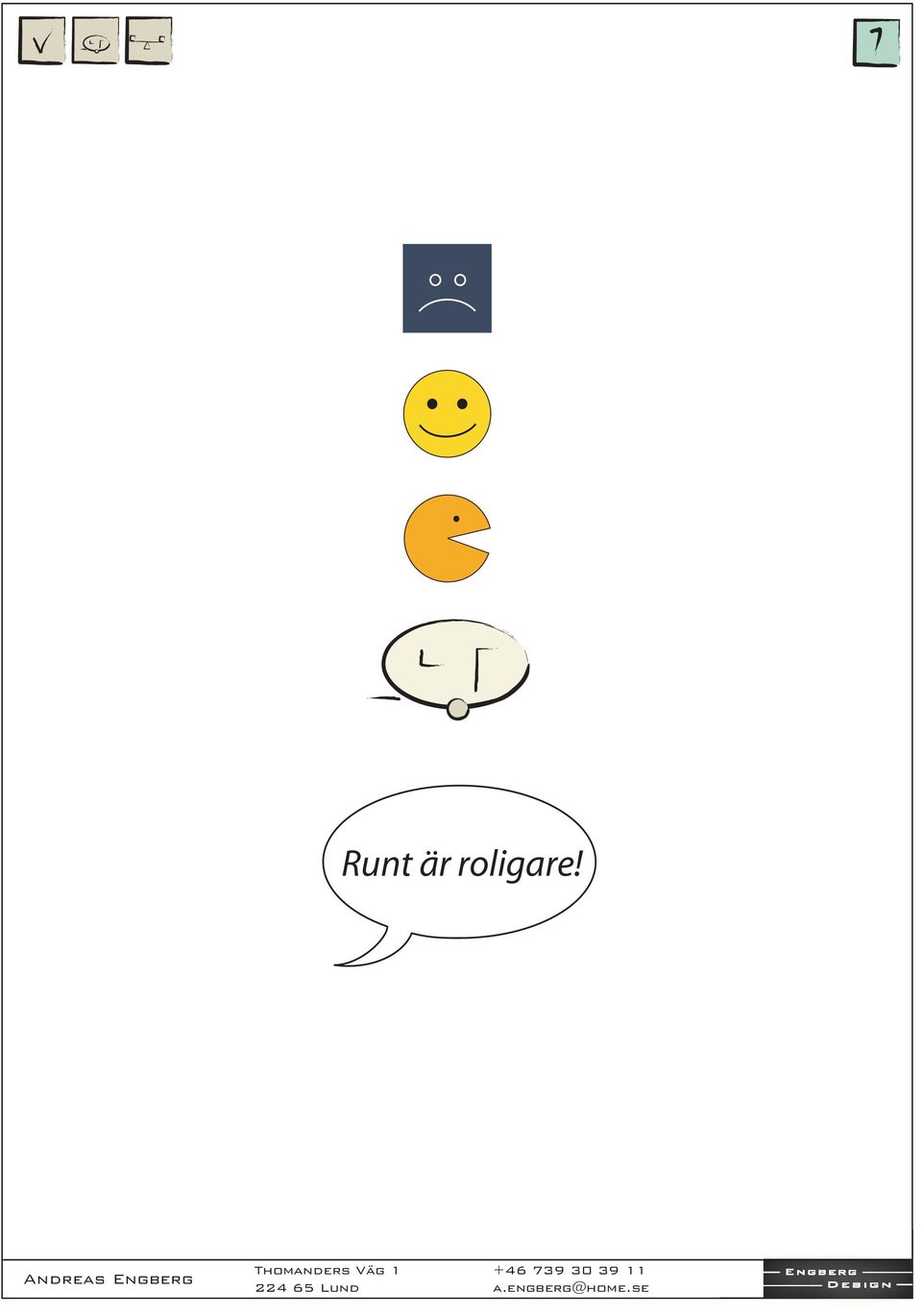

1 Runt är roligare!

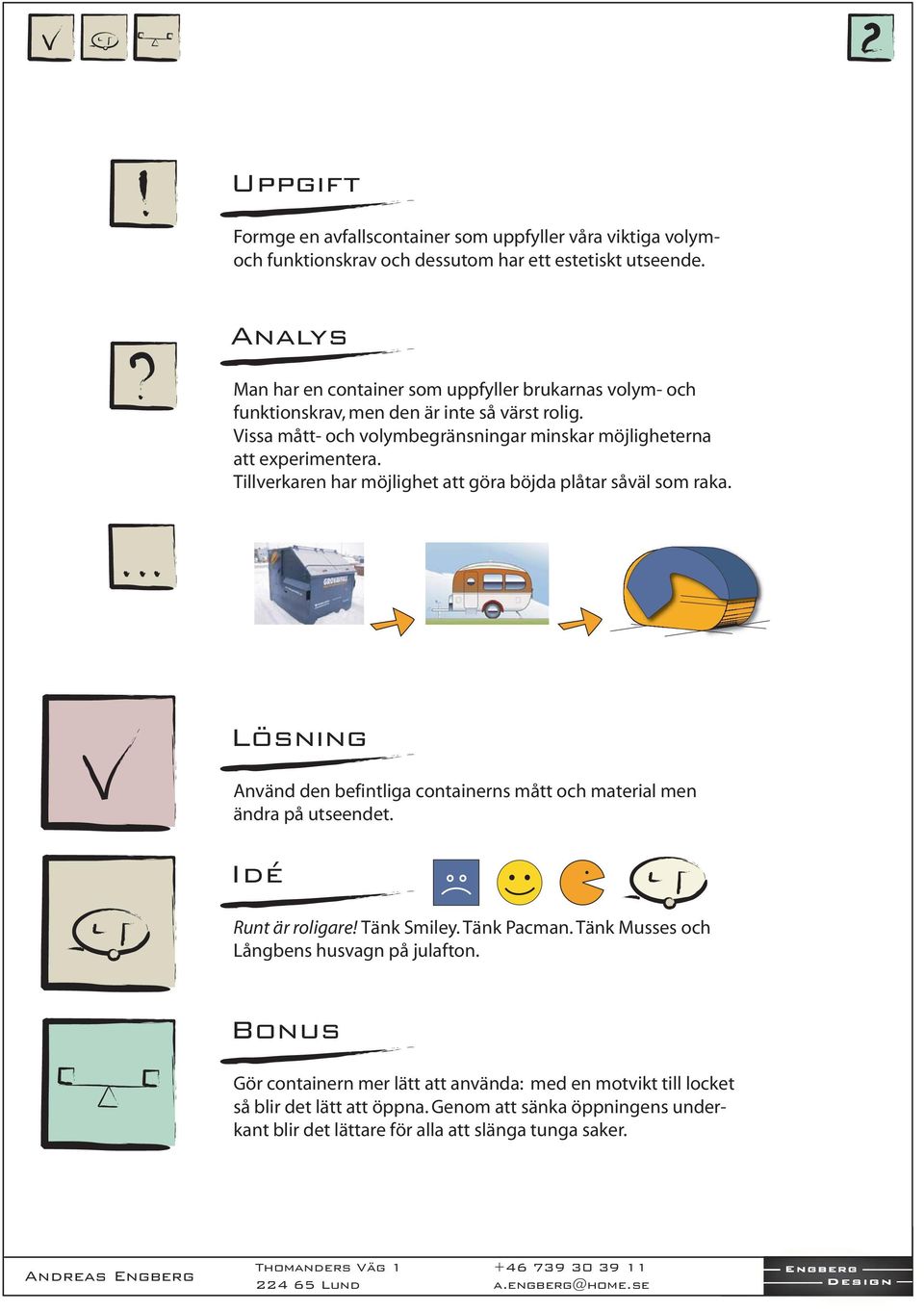

2 Uppgift Formge en avfallscontainer som uppfyller våra viktiga volymoch funktionskrav och dessutom har ett estetiskt utseende. Analys Man har en container som uppfyller brukarnas volym- och funktionskrav, men den är inte så värst rolig. Vissa mått- och volymbegränsningar minskar möjligheterna att experimentera. Tillverkaren har möjlighet att göra böjda plåtar såväl som raka. Lösning Använd den befintliga containerns mått och material men ändra på utseendet. Idé Runt är roligare! Tänk Smiley. Tänk Pacman. Tänk Musses och Långbens husvagn på julafton. Bonus Gör containern mer lätt att använda: med en motvikt till locket så blir det lätt att öppna. Genom att sänka öppningens underkant blir det lättare för alla att slänga tunga saker.

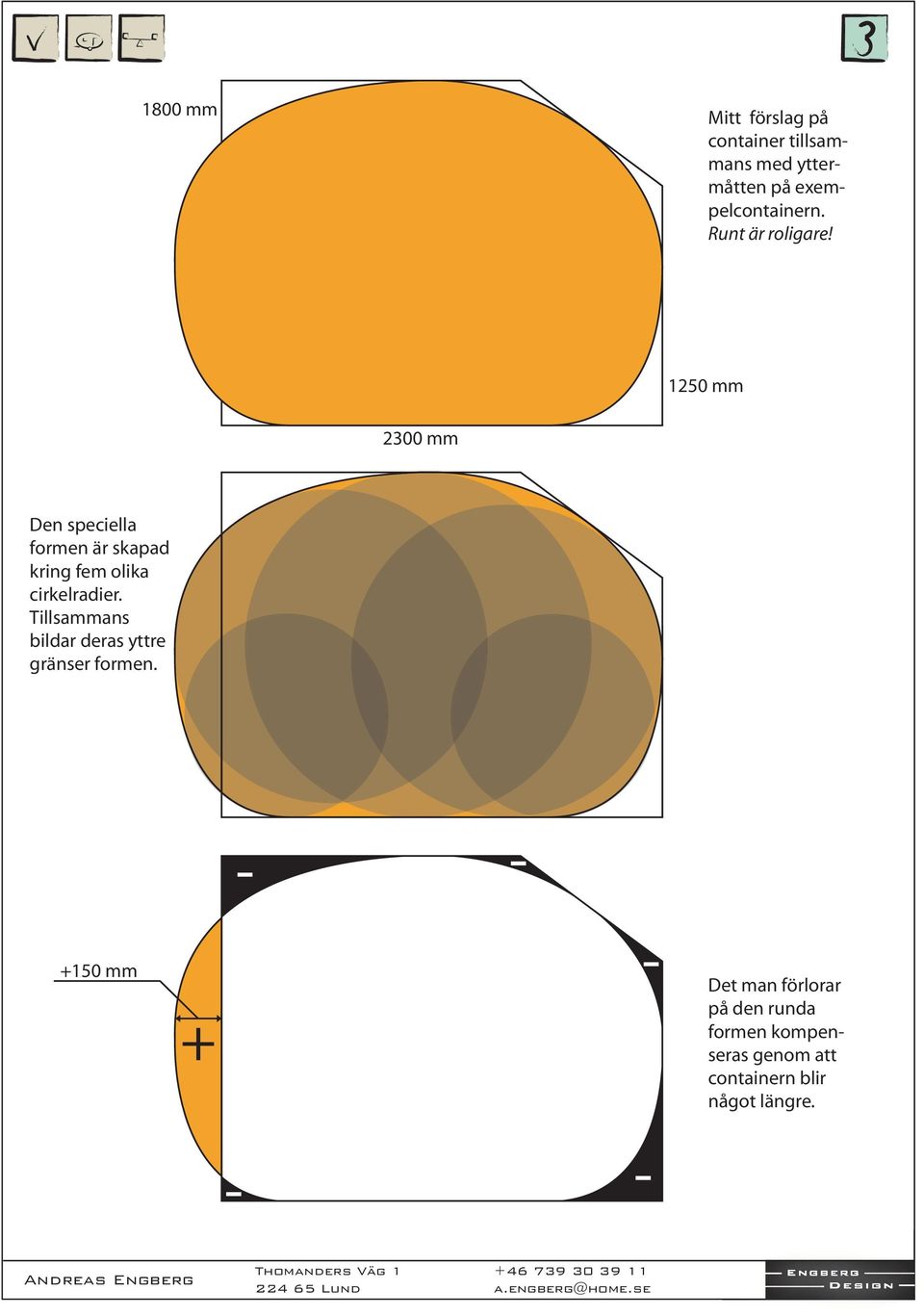

3 1800 mm Mitt förslag på container tillsammans med yttermåtten på exempelcontainern. Runt är roligare! 1250 mm 2300 mm Den speciella formen är skapad kring fem olika cirkelradier. Tillsammans bildar deras yttre gränser formen mm Det man förlorar på den runda formen kompenseras genom att containern blir något längre.

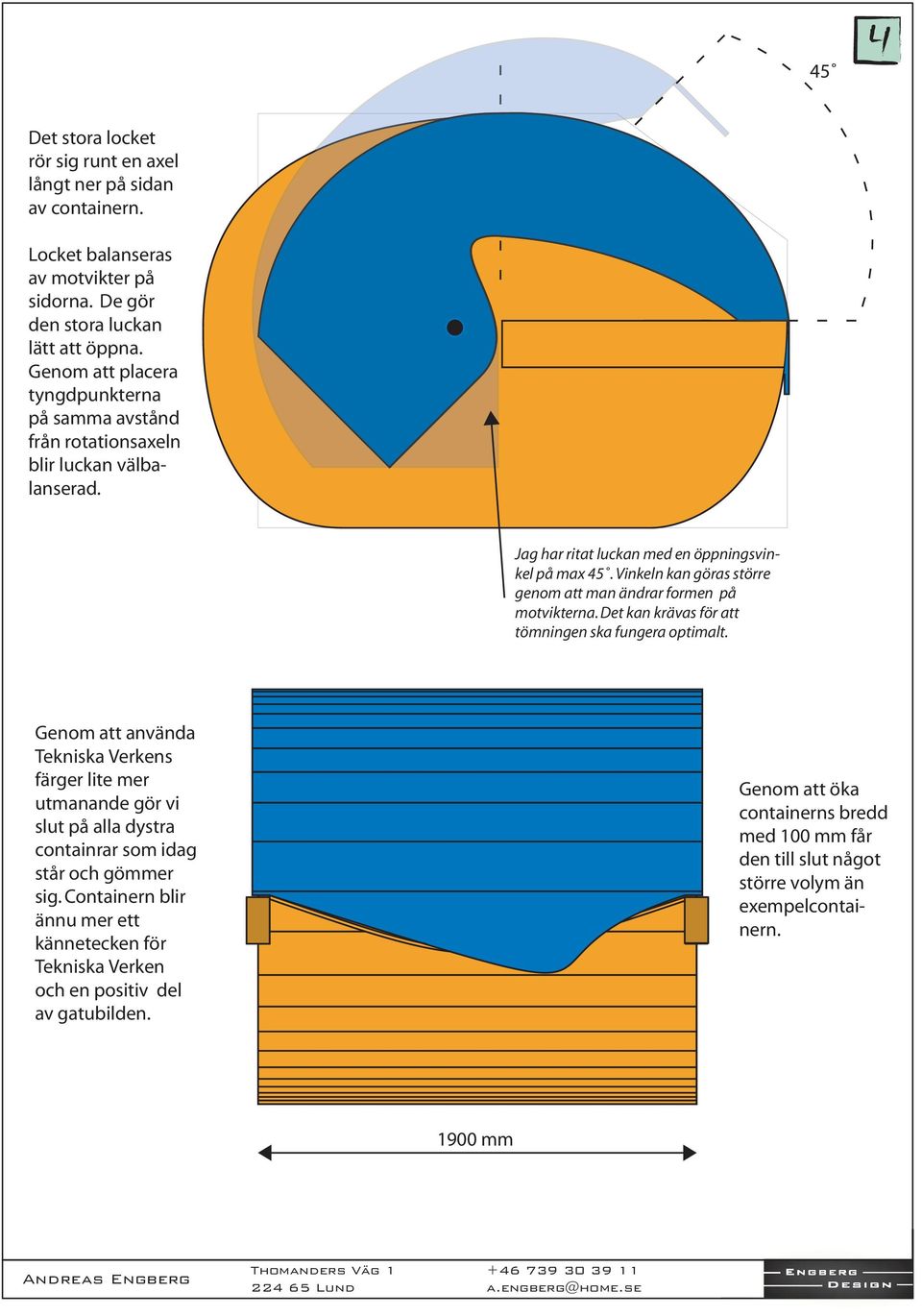

4 45 Det stora locket rör sig runt en axel långt ner på sidan av containern. Locket balanseras av motvikter på sidorna. De gör den stora luckan lätt att öppna. Genom att placera tyngdpunkterna på samma avstånd från rotationsaxeln blir luckan välbalanserad. Jag har ritat luckan med en öppningsvinkel på max 45. Vinkeln kan göras större genom att man ändrar formen på motvikterna. Det kan krävas för att tömningen ska fungera optimalt. Genom att använda Tekniska Verkens färger lite mer utmanande gör vi slut på alla dystra containrar som idag står och gömmer sig. Containern blir ännu mer ett kännetecken för Tekniska Verken och en positiv del av gatubilden. Genom att öka containerns bredd med 100 mm får den till slut något större volym än exempelcontainern mm

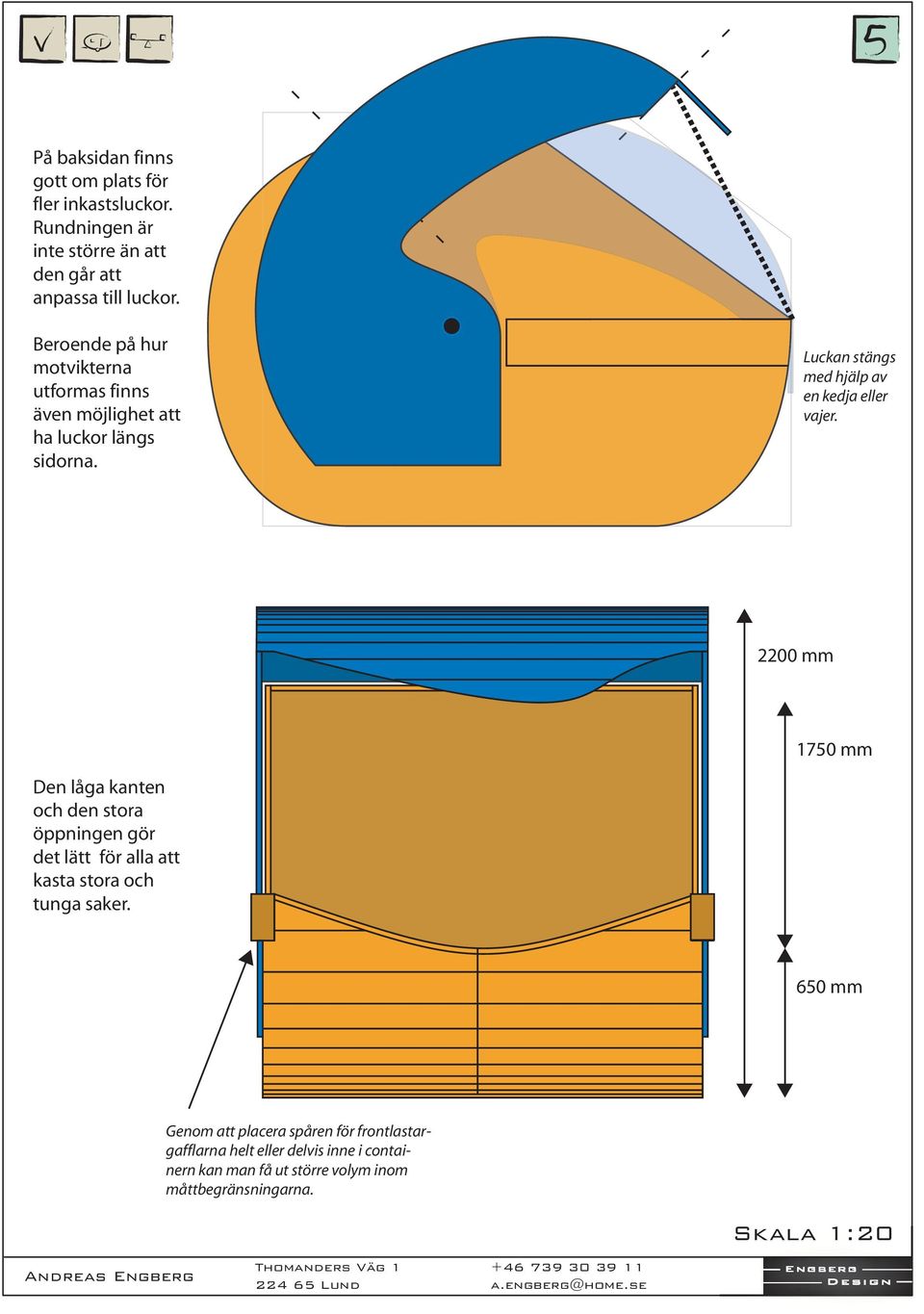

5 På baksidan finns gott om plats för fler inkastsluckor. Rundningen är inte större än att den går att anpassa till luckor. Beroende på hur motvikterna utformas finns även möjlighet att ha luckor längs sidorna. Luckan stängs med hjälp av en kedja eller vajer mm 1750 mm Den låga kanten och den stora öppningen gör det lätt för alla att kasta stora och tunga saker. 650 mm Genom att placera spåren för frontlastargafflarna helt eller delvis inne i containern kan man få ut större volym inom måttbegränsningarna. Skala 1:20

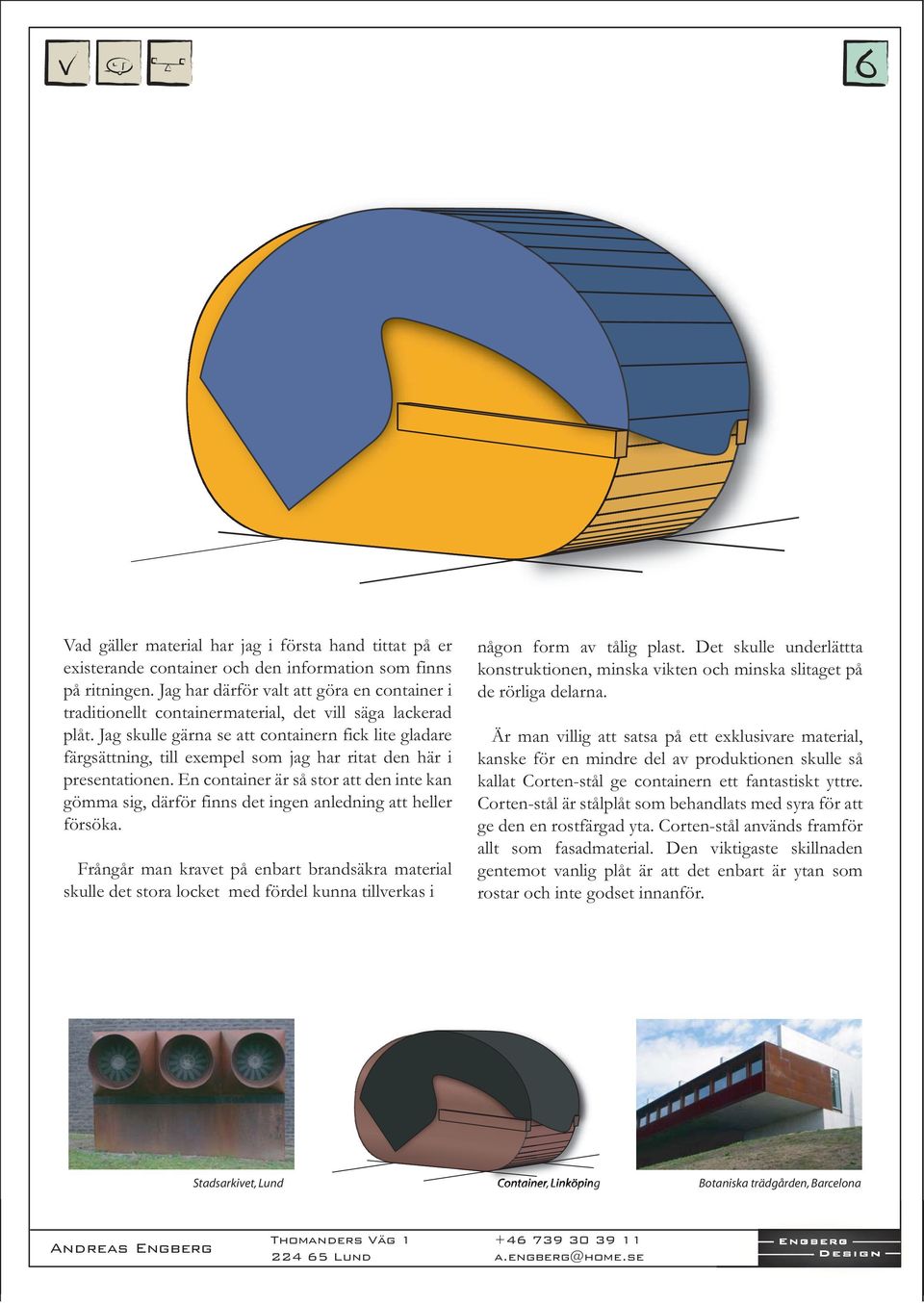

6 Vad gäller material har jag i första hand tittat på er existerande container och den information som finns på ritningen. Jag har därför valt att göra en container i traditionellt containermaterial, det vill säga lackerad plåt. Jag skulle gärna se att containern fick lite gladare färgsättning, till exempel som jag har ritat den här i presentationen. En container är så stor att den inte kan gömma sig, därför finns det ingen anledning att heller försöka. Frångår man kravet på enbart brandsäkra material skulle det stora locket med fördel kunna tillverkas i någon form av tålig plast. Det skulle underlättta konstruktionen, minska vikten och minska slitaget på de rörliga delarna. Är man villig att satsa på ett exklusivare material, kanske för en mindre del av produktionen skulle så kallat Corten-stål ge containern ett fantastiskt yttre. Corten-stål är stålplåt som behandlats med syra för att ge den en rostfärgad yta. Corten-stål används framför allt som fasadmaterial. Den viktigaste skillnaden gentemot vanlig plåt är att det enbart är ytan som rostar och inte godset innanför. Stadsarkivet, Lund Container, Linköping Botaniska trädgården, Barcelona
