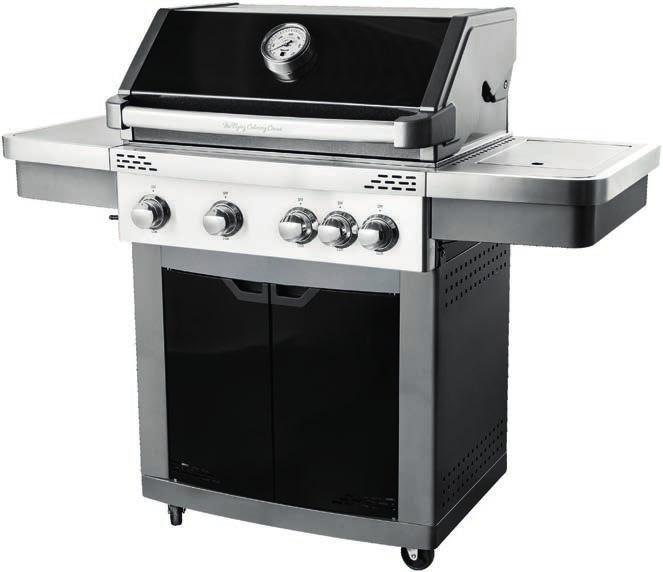

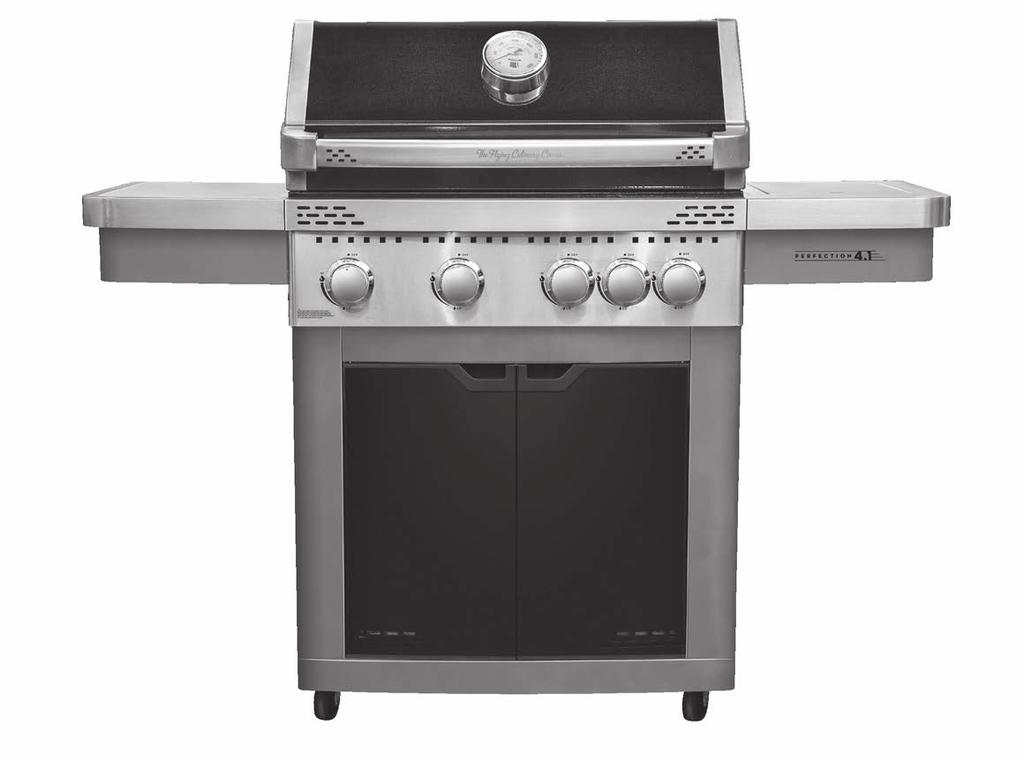

1 INSTRUKTION FÖR MONTERING OCH ANDVÄNDNING FCC-G SE/ BG02-410A! ENDAST FÖR ANVÄNDNING UTOMHUS! LÄS HANDBOKEN OCH GÖR DIG BEKANT MED PRODUKTEN INNAN DU ANVÄNDER GASOLGRILLEN. Share the fun of cooking!

2 Innhållsförteckning Varningar...3 Tekniska data om Perfection Gasinformation...4 Sprängskiss...5 Översikt delar...6 Fästmaterial...7 Monteringsinstruktion...8 Läcktest...16 Innan grillen används...17 Tändinstruktion...18 Varningar...19 Underhåll och rengöring...20 Fettbrand...21 Singapore Chili Crab...22 Felsökning...23 Konsumentkontakt

3 Läs igenom noga VARNINGAR OM DU INTE FÖLJER ANVISNINGARNA I DENNA HANDBOKEN RISKERAR DU ALLVARLIGA SKADOR PÅ PERSONER OCH FASTA INSTALLATIONER. NÅGRA AV GRILLENS DELAR KAN VARA VASSA, TA HÄNSYN OCH ANVÄND NÖDVÄNDIG SKYDDSUTRUSTNING (HANDSKAR) VID MONTERING. GRILLEN ÄR ENDAST AVSEDD FÖR ANVÄNDNING UTOMHUS PÅ VÄL VENTILERADE PLATSER. GRILLA ALDRIG I SLUTNA UTRYMMEN ELLER ÖVERBYGGNAD, DETTA KAN INNEBÄRA EN RISK FÖR BRAND. ÅTKOMLIGA DELAR PÅ GRILLEN BLIR MYCKET HETA UNDER ANVÄNDNING. HÅLL BARN, DJUR OCH PERSONER SOM INTE KAN TA ANSVAR FÖR SIG SJÄLV UNDAN NÄR DU ANVÄNDER GRILLEN. FLYTTA ALDRIG GRILLEN UNDER ANVÄNDING ELLER MED TILLKOPPLAD GASOLTUB. STÄNG GASOLTILLFÖRSELN PÅ REGULATORN EFTER ANVÄNDNING OCH KOPPLA BORT DEN FRÅN GASOLTUBEN. ÄNDRING AV GRILLEN KAN MEDFÖRA FARA OCH ELIMINERAR REKLAMATIONSRÄTTEN PÅ PRODUKTEN. GRILLEN SKA RENGÖRAS REGELBUNDET OCH NOGGRANT. 3

4 Tekniska Tekniske data L: 142 cm H: 120 cm TOTAL EFFEKT: 16,3 kw GASFÖRBRUKNING: 1164 gram/ timme GASOLTUB (ingår inte): Använd standardbehållare godkänd i Sverige kg eller större rekommenderas. Även om båda butan och propan kan användas rekommenderas propan för användning i Sverige. Slang och regulator ska vara godkända för användning i Sverige och CE-märkta. NB! Gasolslangen till denna produkt får inte vara längre än 120 cm. Gassinformasjon ANVÄND BARA GASTYP OCH GASKATEGORI SOM ANGES I HANDBOKEN. ANVÄNDNING I LÄNDER VENTIL STORLEK GASTYP GASKATEGORI LU,NL,DK,FI,SE,CY,CZ,E- E,LT, LV,MT,SK,SI, BG,IS,NO,TR, HR,RO,IT,HU 0.88 mm Huvudbrännare 0.75 mm Sidobrännare G30 (butan), G31(propan) och blandninger av dessa, LPG 28~30 mbar I3B/P(30) FÖLJANDE GASTYPER KAN ANVÄNDAS I3B/P(30): G30(Butan), G31(propan) och blandningar av dessa, LPG mbar 1008 CS 3138 Produkten är produserad enligt EUROPEAN GAS APPLIANCE STANDARD EN498 och EN484 och har CE-certifiering. 4

5 Sprängskiss

6 Översikt delar KOD BESKRIVNING ANTAL 1 HANDTAG TIL LOCK 1 2 TERMOMETER 1 3 RAM TILL TERMOMETER 1 4 VÄRMEHYLLA 1 5 GRILLGALLER A 1 6 GRILLGALLER B 1 7 GRILLGALLER C 1 8 FLAMTÄMJARE 4 9 SIDOBORD 1 10 DÄMPARE FÖR LOCK 4 11 FÄTTUPPSAMLARE 1 12 SIDOBRÄNNARE SPISGALLER 1 13 SIDOBRÄNNARE 1 14 ELEKTROD TILL SIDOBRÄNNARE 1 15 SIDOBRÄNNARE SIDOBORD 1 16 RAM FÖR GASVRED 5 17 GASVRED 5 18 GAS KORSKANAL 3 19 HUVUDBRÄNNARE 4 20 GRILLKROPP 1 21 ELEKTROD TILL HUVUDBRÄNNARE 4 22 GASRÖR MED VENTILER 1 23 VENSTER SIDOPANEL TILL UNDERSKÅP 1 24 BAKRE PANEL TILL UNDERSKÅP 1 25 HÖGER SIDOPANEL TILL UNDERDSKÅP 1 26 BOTTENPANEL TILL UNDERSKÅP 1 27 STÖDPROFIL FÖR UNDERSKÅP 1 28 VENSTER SKÅPDÖRR 1 29 HÖGER SKÅPDÖRR 1 30 HJUL MED BROMS 2 31 HJUL UTAN BROMS 2 32 DÖRRSTOPP 6

7 Fästmateriel FÄSTMATERIAL Kod Beskrivning Antal Kod Beskrivning Antal A M6x16 skruv 24 D M6 bricka 16 B M6 låsbricka 16 E M5x12 skruv 4 C M6x12 skruv 14 F M4x10 skruv 2 OBS! AKTA VID ANVÄNDNING AV ELEKTRISKA VERKTYG EFTERSOM KRAFTEN I DESSA KAN FÖRSTÖRA SKRUVARNA. Följ anvisningen steg för steg. Av hänsyn till tunga lyft rekommenderas det att monteringen utförs av två personer. Grillkroppen är färdig monterad. Skruvjärn och fast/skiftnyckel krävs för montering (ingår inte). 7

8 Montering 1 A B D Stk Stk Stk. 31 A B D 16 Stk. 16 Stk. 16 Stk. Buet Kurvad side/front sida/framsida Vänd bottenpanelen (26) och montera hjulen med broms (30) och utan broms (31) med delarna A, B och D Stk C F 32 1 Stk. 6 Stk. 2 Stk. 1 Stk. C F Montera vänster sidopanel (23) och höger sidopanel (25) enligt bilden ovan. Montera också dörrstopp (32) i bottenpanelen med skruv F. 8

9 Montering Stk. E 4 Stk. E 24 Buet Kurvad side/front sida/framsida 3. Montera bakpanelen (24) med skruv E Stk. 4 C 27 C 4 Stk. 4. Montera stödprofilen (27) med skruv C. 9

10 Montering Stk Stk Sätt in den vänstra dörren (28) i skåpet genom att entra stiftet i botten av dörren i hålet i bottenpanelen (26) Se punkt 1. Tryck sedan på den fjäderbelastade stiftet ovanpå dörren och sätt in det i hålet i det övre stödprofilen Se punkt Stk. 1 Stk. Mutter 6. Skruva av termometermuttern (2). Fäst sedan termometern (2) på locket med ramen (3) och dra åt muttern [inuti locket]. 10

11 Montering Stk. C 4 Stk. 20! OBS! MONTERING AV GRILLKROPPEN BÖR UTFÖRAS AV TVÅ PERSONER. 7. Sänk grillkroppen (20) i skåpet och fäst den med skruvarna (C). 11

12 Montering Stk. A 4 Stk. 15 A A A 1 A Skruva in 4 stycken skruvar (A) halvvägs in i grillkroppens (20) högra sida, häng på sidobrännarbordet (15) och dra åt skruvarna (A) Stk. A 4 Stk. A 1 A A A Skruva in 4 stycken skruvar (A) halvvägs i grillkroppens (20) vänstra sida, häng på sidobordet (9) och dra åt skruvarna (A). 12

13 Montering Stk. 1 Stk. 1 Stk. 1 Stk. 8 4 Stk. 10. Lägg i flamtämjarna (8), -> grillgaller A (5), -> grillgaller B med MGS öppning (6), -> grillgaller C i MGS öppningen (7) -> och värmehylla (4) i grillkroppen i denna ordning. OBS: Se till at urtaget på grillegaller B (6) och motsvarande på grillgaller C (7) vänder framåt för att lett lyfta grillgallret (7) om detta behövs. 13

14 Montering stk Skjut fettuppsamlaren (11) hela vägen in i öppningen på grillkroppens baksida. 12 Dysa Dyse för for gas gass in. inn 2 1 Mutter Lossa muttrarna på sidobrännardysa. Skjut dysan in i fästets hål enligt punkt 2. Skruva muttern och dra efter (visas i punkt 3). 14

15 Montering 13 F 13 1 Stk. F 2 Stk. 13 Kokerist Spisgaller sidebrenner Sidobrännare 13. Montera sidobrännaren (13) genom att låta röret passera genom hålet i sidobordet (15), utanpå sidobrennardysan och skruva fast sidobrännaren (13) med skruvar F. Sätt sedan in tändsladden till sidbrännarelektroden. Sätt på spisgallret (12) på sidobrännaren Montera regulatorn och slangen (ingår ej) til innloppet för gas och säkra med slangklämmor. 15

16 Läcktest VARNING INNAN GRILLEN ANVÄNDS MÅSTE EN NOGGRANN LÄCKTEST GÖRAS. LÄCKTEST BÖR GÖRAS VARJE GÅNG GASOLTUB, REGULATOR ELLER SLANG BYTS OCH ANNARS EFTER ATT GRILLEN INTE VARIT I ANVÄNDING UNDER EN LÄNGRE PERIOD. UTFÖR ALLTID LÄCKTEST I ET VÄLVENTILERAD LÄGE: Gör en blandning av två delar diskmedel och en del vatten. Släck alla öppna lågor, värmekällor och cigaretter i närheten där läcktestet ska utföras. Ställ alla reglage i läge OFF. Sätt regulator i läge av och anslut gasoltuben 5 Pensla blandningen på alla fogar och kopplingar på gasoltuben, regulatorn, hela slangen och alla ventiler på grillen. 6 Öppna gastillförseln på regulatorn och kontrollera noga om det kommer bubblor på någon av ställena där blandningen är penslad. 7 OM BUBBLOR SYNS, STÄNG GASTILLFÖRSELN OCH ÅTGÄRDA LÄCKAN. GÖR DÄREFTER ETT NYTT LÄCKAGETEST. GRILLEN FÅR INTE ANVÄNDAS INNAN DU ÄR SÄKER PÅ ATT DET INTE FINNS LÄCKAGE. 8 Om! NB! LÄCKTEST FÅR ALDRIG UTFÖRAS GENOM AT ANVÄNDA ÖPPNA LÅGOR! du efter upprepade försök fortfarande har problem med gasläckage kontakta återförsäljaren för att åtgärda problemet. 16

17 Innan grillen används PLASSERING AV GRILLEN Kontrollera att grillen är placerad minst 150 cm i alla riktningar från husvägg, träd, buskar och andra brännbara material/vätskor. Grillen får inte placeras under tak eller utbyggnad. Placera grillen på en plats med god ventilation. Använd inte grillen under normal marknivå. SISTA CHECK Kontrollera att alla gasvred fungerar som de ska. Kontrollera att gasslangen är fri från sprickor och skador (Bör kontrolleras varje gång grillen ska användas). Gasoltub och gasslang får inte komma i kontakt med heta föremål. GODA RÅD HÅLL GRILLEN REN. En ren grill ger bättre effekt, mindre rök och mindre lågor. FÖRVÄRM GRILLEN i ca. 10 minuter med full styrka innan maten läggs på grillen. Detta ger bättre grillresultat och grillningen tar mindre tid. 17

18 Tändinstruktion TÄNDINSTRUKTION 1. Kontrollera att alla gasvred är i OFF-läge. Öppna ventilen på regulatorn. 2. Öppna locket. 3. Tryck och vrid långsamt gasvredet mot MAX-läge. 4. Elektroden ger ifrån seg en gnista när gasvredet når MAX position och elektroden vil tända brännaren. Gör samme procedur med de andra gasvreden. 5. Om brännaren inte tänder efter 5 sekunder, vrid omedelbart gasvredet till OFF-läge. Vänta fem minuter, försök igen och upprepa från steg Om brännaren fortfarande inte är tänd, se felsökningstabellen eller utför manuell tändning. MANUELL TÄNDNING Om grillen inte tänder, använd följande procedur för manuell tändning. Använd en lång tändstickshållare eller grill-lighter. 1. Se till att gasvredet är i läge OFF. 2. Öppna locket på grillen. 3. Använd en lång tändsticka eller grill-lighter. Tänd tändstickan och håll den intill hålet på höger sida av grillkroppen medan du trycker och vrider vredet moturs till HIGH läge. (Se illustration under). OM GRILLEN INTE TÄNDER VID NORMAL ELLER MANUELL TÄNDNING, LÄS I FELSÖKNINGS- TABELL ELLER KONTAKTA DIN ÅTERFÖRSÄLJARE. 18

19 Läs igenom noga VARNINGAR HÅLL ALLTID GRILLEN UNDER UPPSYN NÄR DEN ANVÄNDS. KONTROLLERA ATT BARN, DJUR OCH PERSONER SOM INTE KAN ANSVARA FÖR SIG SJÄLV INTE ÄR I NÄRHETEN AV GRILLEN VID ANVÄNDNING. DENNA GRILL ÄR ENDAST AVSEDD FÖR ANVÄNDNING UTOMHUS OCH FÅR INTE ANVÄNDAS UNDER TAK. GRILLEN FÅR INTE ANVÄNDAS PÅ PLATSER SOM NORMALT ÄR UNDER MARKNIVÅ. GAS KAN DÅ SAMLAS I SVACKOR OCH MEDFÖRA EXPLOSIONSRISK. GAS SOM SAMLAS KAN OCKSÅ ORSAKA KVÄVNING. DENNA GRILL ÄR BARA AVSEDD FÖR ATT ANVÄNDAS MED GAS, ANVÄND INTE LAVASTENAR,BRIKETTER, GRILLKOL, TÄNDMEDEL. TÄND ALDRIG GRILLEN MED LOCKET STÄNGT. UTFÖR LÄCKAGETESTER OFTA OCH ALLTID EFTER BYTE AV GASOLTUB ELLER EFTER EN LÄNGRE TIDSFÖRVARING. KONTROLLERA ALLTID GASSLANGEN FÖR SKADOR OCH SPRICKOR VARJE GÅNG GRILLEN SKA ANVÄNDAS. KOPPLA LOSS GASOLTUBEN FRÅN GRILLEN NÄR DEN INTE ANVÄNDS OCH INNAN GRILLEN SKA FLYTTAS. OM GRILLEN FÖRVARAS I ETT GARAGE ELLER I EN KÄLLARE UNDER MARKNIVÅ, FÅR INTE GASOLTUBEN FÖRVARAS PÅ SAMMA PLATS, EFTERSOM DEN MÅSTE FÖRVARAS ÖVER MARKNIVÅ. VENTILATIONSÖPPNINGAR I GRILLEN FÅR UNDER INGA OMSTÄNDIGHETER VARA TÄTTADE ELLER BLOCKERADE. SE TILL AT VENTURI (VENTILATION) I GASMUNSTYCKET PÅ BRÄNNAREN ELLER SIDOBRÄNNAREN, INTE ÄR IGENSATT ELLER BLOCKERAD FÖRE ELLER EFTER ANVÄNDNING. NÄR ÖVERDRAG ANVÄNDS MÅSTE GRILLEN VARA KALD, REN OCH TORR. SE TILL ATT DET FINNS GOD VENTILATION. 19

20 Underhåll och rengöring UNDERHÅLL Kontrollera regelbundet att brännarna brinner korrekt. Ta bort grillgaller och flamtämjare. Tänd grillen på ett normalt sätt. Vrid reglagen från låg till hög. Kontrollera om det är skillnad på styrkan och att lågan är klar och blå, inte orange. Om brännaren fungerar onormalt läs avsnitt om Felsökning. Om fett eller rester från tidigare användning täcker brännarna, borstas detta bort med en grillborste. INSEKTER OCH SKADEDJUR Insekter eller andra skadedjur kan «bosätta» sig i grillen. Om man har problem med at tända grillen eller upplever ojämna lågor kan förklaringen vara att ovälkomna gäster blockerar gastillförslen. Demontera brännaren och rengör denna. Montera brännaren igen när den är helt torr. Kontrollera samtidigt att gasslangen inte har skadats av möss eller råttor. RENGÖRING PLASTDELAR Använd endast rent vatten och eventuellt milda rengöringsmedel. Torka av med en ren trasa. GRILLKROPP Vid dåligt underhåll/rengöring kommer grillkroppen att rosta. För att behålla grillens vackra design och yta rekommenderas att använda milda tvättmedel och varmt vatten. Torka ytan med en icke-slipande tvättduk. Syrfri olja rekommenderas för att undvika rost. GRILLGALLER OCH FLAMTÄMJARE Grillgaller och flamtämjare borstas regelbundet med en grillborste för grovrengöring. Använd en mild tvålvattenlösning. Icke-slipande tvättmedel kan användas vid envisa fläckar. Skölj därefter med vatten. Se till att kokplattorna är väl torkade före lagring. RENGÖRING AV BRÄNNARE 1. Alla gasvred måste vara i OFF-läge. Kontrollera att gastilförseln är avstängd eller frånkopplad. 2.Ta bort grillgaller, fettuppsamleren och fettkopp. 3.Ta bort skruven på brännarens ende med hjälp av en skruvmejsel. 4. Lyft försiktigt varje brännare upp och bort från ventilöppningarna. 5. Använd en grillborste för att rengöra brännarens utsida. 6. Rengör eventuella blockerade hål/öppningar med en hård tråd, t.ex. ett öppet pappersklämma. 7. Kontrollera brännaren för skador. Vid normalt slitage och korrosion, kan vissa hål förstoras. Om det förekommer stora sprickor eller hål, byt brännare. 8. Sätt tillbaka brännaren försiktigt. Sätt i skruven (från steg 3) 9. Sätt i flamtämjaren och grillgaller. 20

21 Fettbrand Bristfälligt underhåll kan medföra att gamla fettrester tar eld och skapar en fettbrand. FÖRHINDRA FETTBRAND Rengör grillen regelbundet för att undvika fettbrand. VID FETTBRAND Vid fettbrand ska du stänga av gastillförseln och koppla bort gasregulatorn. Låt locket vara öppet och vänta tills branden självsläcks. OBS! FETTBRÄNDER SKADAR METALLEN, LACKEN OCH EMALJEN. SKADOR PÅ GRILLEN PÅ GRUND AV FETTBRAND TÄCKS INTE AV GARANTIN, EFTERSOM DETTA ORSAKAS AV FELAKTIG ANVÄNDNING. ANVÄND ALDRIG VATTEN FÖR ATT SLÄCKA EN FETTBRAND! 21

22 Uppskrift Prova en av våra favoriter på grillen SINGAPORE CHILI CRAB King Crab Loins delas i två längs Kinesiska bullar Färsk koriander Ca. 7 dl frityrolja i en separat kastrull Sås: Olja 2 schalottenlök, finhackad 2 msk ingefära, finhackad 2 vitlöksklyftor, finhackad ¹/2-1 chili 2 tomater skärs 1 låda hackade tomater ( g) 1 dl söt chilisås ¹/2 dl sojasås Sriracha Börja med såsen. Sautera schalottenlök, ingefær, chili och vitlök i lite olja i woken. Lägg i hackade och konserverade tomater tillsammans med den söta chilisåsen. Låt det simma i 5 minuter. Tillsätt sojasås och sriracha efter smak. Borsta krabban med olja, så att de inte fäster på grillen. Stänk lite salt över dem och lägg dem med köttsidan neråt på grillen. Frityrstek de kinesiska bullarna tills de är gyllene. Lägg krabban till såsen och strö korianderen precis innan du serverar. Se oss förbereda denna på 22

23 Felsökning PROBLEM MÖJLIG ORSAK LÖSNING Tom gasoltub Byt gasoltub Skadad regulator Kontrollera / byt ut regulatorn Brännaren är blockerad Rengör brännaren BRÄNNAREN TÄNDER INTE Gastilförseln är blockerad Elektroden är trasig eller smutsig Rengör gasventil eller slang Rengör elektroden BRÄNNAREN VIL INTE TÄNDA MED TÄNDSTICKA Blåsiga förhållanden Tändkabeln är skadad eller monterad felaktigt Tom gasoltub Oregelbunden gasförsörjning Brännaren är blockerad Gasförsörjning eller slang är blockerad Placera grillen i en mindre exponerad position Se till att kabeln är korrekt monterad Byt gasoltub Kontrollera / byt ut regulatorn Rengör brännaren Rengör gasventil eller slang Gasoltuben är för liten 11 kg gasoltub rekommenderas LÅG FLAMMA ELLER BACKFIRE PROBLEM ATT VRIDA GASVREDET TJOCK RÖK Brännaren är blockerad Gasförsörjning eller slang är blockerad Blåsiga förhållanden Gasventil fastnat Fet mat på grillen Rengör brännaren Rengör gasventil eller slang Placera grillen i en mindre exponerad position Byt gasventil. OBS! Gasvredet ska vara tryckt in och vänd Trim bort överskottsfett från kött. Rengör fettuppsamlaren. 23

24 Konsumentkontakt Denna produkt täcks av reklamationsrätt enligt svensk konsumentlagstiftning. Produkten har genomgått en sträng kvalitetskontroll och provning i fabriken. Om det mot förmodan skulle saknas delar i paketet, eller om grillen är skadad, ber vi dig kontakta återförsäljaren eller den nedanstående konsumentkontakt för att få vidare hjälp Fel som har orsakats av felaktig användning, bristfälligt underhåll eller ändring av grillen, medför att reklamationsrätten upphör att gälla. Om det behövs nya delar eller om det gäller garantikrav, kontakta din återförsäljare eller konsumentkontakt: FCC PRODUCTS AS KJELLER VEST 3, 2007 KJELLER, NORWAY support@fccbbq.com Vid reklamation ska du bifoga inköpsbevis och det serienummer som finns på grillens forpäcking och CE-märkning på grillen. Produced in China for FCC Products AS Vi letar alltid efter sätt att förbättra våra produkter. Därför förbehåller vi oss rätten att när som helst ändra tekniska specifikationer. Du hittar alltid den senaste handboken på 24
