1 CSM Serie 1000 ContaminationSensor Module Montage- och underhållsinstruktion Svenska (Översättning av originalanvisning) Gäller från serienr 0002S02042E Dokumentnr: c

2 Företagsinformation Företagsinformation Ansvarig utgivare för innehållet: HYDAC FILTER SYSTEMS GMBH Postfach Sulzbach / Saarland Tyskland Telefon: +49 (0) Telefax: +49 (0) E-post: filtersystems@hydac.com Webbplats: Registreringsmyndighet: Saarbrücken, HRB Direktör Mathias Dieter, Dipl.Kfm. Wolfgang Haering Fullmaktsinnehavare av dokumentation Mr. Günter Harge c/o HYDAC International GmbH, Industriegebiet, Sulzbach / Saar Telefon: ++49 (0) Telefax: ++49 (0) E-post: guenter.harge@hydac.com HYDAC FILTER SYSTEMS GMBH Alla rättigheter förbehållna. Ingen del av detta verk får på något sätt (utskrift, fotokopia eller annat) reproduceras utan skriftligt medgivande från utgivaren och det får inte heller bearbetas, mångfaldigas eller spridas med hjälp av elektroniska system.denna dokumentation har tagits fram med stor noggrannhet. Trots det kan fel inte uteslutas helt. Tekniska ändringar förbehålles. Ändringar kommer att genomföras utan avisering. CSM Serie 1000 sv 2 / 48

3 Innehåll Innehåll Företagsinformation...2 Fullmaktsinnehavare av dokumentation...2 Innehåll...3 Förord...5 Teknisk support...6 Produktändringar...6 Garanti...6 Användning av dokumentationen...7 Säkerhetsanvisningar...8 Varningsmärken...8 Signalord och deras betydelse i säkerhetsanvisningar...8 Säkerhetsanvisningarnas uppbyggnad...10 Observera föreskrifterna...10 Avsedd användning...11 Felaktig användning...11 Personalens/målgruppens behörighet...13 Bär lämplig klädsel...14 Uppackning av CSM...14 Transport av CSM...15 Förvaring av CSM...16 Kontroll av leveransomfattning...17 Kännetecknande för CSM...18 Komponenter i CSM...19 Hydraulschema...20 Dimensioner...21 Hålbild för väggmontering...22 Hydraulisk anslutning av CSM...22 Hydraulanslutningar...22 Information om rör/slangar...23 Suganslutning IN...24 Returanslutning OUT...25 CSM Serie 1000 sv 3 / 48

4 Innehåll Läckoljeanslutning LEAKAGE (endast vid CSM1xxx-2...)...25 Magnetkoppling (endast CSM 1xxx-4 )...26 Elektrisk anslutning av CSM...27 Elektrisk anslutning av ContaminationSensor CS Elektrisk anslutning av AquaSensor AS Drifttagning av CSM...29 Inställning av förspänningsventil...29 Nödvändiga verktyg och mätinstrument...29 Utföra underhåll...34 Rengöring av sugsilen...35 Avfallshantering av CSM...37 Fel och felavhjälpning...37 Reservdelar...38 Tillbehör...41 Stickkontakt...41 Anslutningskabel, skärmad...41 Anslutningskabel...41 Anslutningskabel...42 Kundtjänst/service...42 Tekniska data...43 Typkod...45 CSM Serie 1000 sv 4 / 48

5 Förord Förord För dig som användare av en av våra produkter har vi tagit fram denna bruksanvisning som innehåller de viktigaste anvisningarna för hantering och underhåll av produkten. Genom bruksanvisningen får du bekanta dig med produkten och dess avsedda användningsmöjligheter, för att sedan kunna använda den på bästa möjliga sätt. Håll alltid denna dokumentation tillgänglig på användningsplatsen. Observera att de tekniska uppgifterna i denna dokumentation är de som gäller vid tiden för publiceringen. Därför kan det förekomma avvikelser i förhållande till tekniska data, bilder och måttangivelser. Tveka inte att kontakta oss om du påträffar felaktigheter i dokumentationen, har förslag till tillägg eller ändringar eller vill tillföra annan nyttig information: HYDAC FILTER SYSTEMS GMBH Technische Dokumentation Postfach Sulzbach / Saar Tyskland CSM Serie 1000 sv 5 / 48

6 Förord Teknisk support Om du har frågor eller problem av teknisk natur ber vi dig kontakta oss. Tänk på att alltid uppge typbeteckning, serienummer och artikelnummer för produkten till: Fax: +49 (0) E-post: Produktändringar Vi vill göra dig uppmärksam på att informationen i denna bruksanvisning inte täcker alla förändringar av produkten (t.ex. vid inköp av tillbehör etc). Om du ändrar eller reparerar produkten eller komponenter på sådant sätt att säkerheten påverkas, bör enheten inte tas i drift innan den har undersökts och godkänts av representant för HYDAC. Vi ber dig omedelbart meddela oss om ändringar utförts på produkten, antingen av ditt företag eller av tredje part. Garanti Beträffande garanti hänvisar vi till de allmänna villkor för försäljning och leverans som fastställts av HYDAC FILTER SYSTEMS GMBH. Dessa återfinns under -> Allmänna affärsvillkor (AGB). CSM Serie 1000 sv 6 / 48

7 Förord Användning av dokumentationen Observera att nedan beskrivna metod för att hitta viss information inte befriar dig från kravet att noga läsa bruksanvisningen i sin helhet innan du första gången tar enheten i drift. Du måste därefter också regelbundet konsultera bruksanvisningen. Vad är det jag vill veta? Jag sorterar in den önskade informationen under ett temaområde. Var hittar jag informationen jag söker? Längst fram i bruksanvisningen finns en innehållsförteckning. I den letar jag reda på önskat kapitel och motsvarande sidnummer. Kapitelrubrik Sidnummer Utgivningsdatum Dokumentnr. med index/ filnamn Dokumentspråk Dokumentnumret med index ska hjälpa dig att identifiera och efterbeställa instruktioner. Numret ökar för varje revidering/ändring av bruksanvisningen. CSM Serie 1000 sv 7 / 48

8 Säkerhetsanvisningar Säkerhetsanvisningar Aggregatet är konstruerat enligt de vid leveranstillfället gällande lagreglerna och befinner sig säkerhetstekniskt på aktuellaste nivå. Eventuella restrisker är utmärkta med säkerhetsanvisningar och beskrivna i bruksanvisningen. Observera alla säkerhets- och varningstexter som sitter på aggregatet. Håll dem alltid fulltaliga och tydligt läsliga. Aggregatet får endast användas om alla skyddsanordningar är i funktion. Säkra riskabla ställen som uppstår mellan aggregatet och andra anordningar. Upprätthåll de lagligen föreskrivna kontrollintervallen för anläggningen. Dokumentera kontrollresultaten i ett kontrollintyg och spara detta till nästa kontroll. Varningsmärken Dessa symboler återfinns i denna bruksanvisning vid alla säkerhetsanvisningar som uppmärksammar på särskilda risker för människor, material eller miljö. Observera dessa anvisningar och iaktta särskild försiktighet i dessa fall. Vidarebefordra alla säkerhetsanvisningar även till andra användare. Allmän fara Fara på grund av elektrisk spänning/ström Fara på grund av drifttryck Risk för brännskador på grund av het yta Signalord och deras betydelse i säkerhetsanvisningar FARA CSM Serie 1000 sv 8 / 48

9 Säkerhetsanvisningar FARA anger en fara med hög risk som kan leda till dödsfall eller allvarlig kroppsskada om den inte undviks. VARNING VARNING anger en fara med medelhög risk som kan leda till dödsfall eller allvarlig kroppsskada om den inte undviks. RISK RISK anger en fara med låg risk som kan leda till lätta kroppsskador om den inte undviks. OBSERVERA OBSERVERA anger en fara som leder till sakskador om den inte undviks. CSM Serie 1000 sv 9 / 48

10 Säkerhetsanvisningar Säkerhetsanvisningarnas uppbyggnad Alla varningar i denna bruksanvisning framhävs med ikoner och signalord. Ikonen och signalordet ger en upplysning om hur allvarlig faran är. Varningar som placerats före varje åtgärd beskrivs enligt följande: SIGNALORD VARNINGSMÄRKE Farans typ och ursprung Konsekvens av faran Åtgärder för att förebygga faran Observera föreskrifterna Observera bland annat följande föreskrifter och direktiv: Rättsliga och lokala föreskrifter för förebyggande av olycka Rättsliga och lokala föreskrifter för miljöskydd Landspecifika, organisationsberoende bestämmelser CSM Serie 1000 sv 10 / 48

11 Säkerhetsanvisningar Avsedd användning Använd aggregatet endast för nedan beskrivna ändamål. ContaminationSensor Module CSM har utvecklats för kontinuerlig övervakning av föroreningsgraden i hydraulsystem. Avsedd användning innefattar även: Följ alla anvisningar i bruksanvisningen Utför inspektions- och underhållsarbeten Felaktig användning FARA Fara på grund av ej avsedd användning av aggregatet Kroppsskada och sakskador vid otillåten drift. Låt inte aggregatet arbeta i explosiv atmosfär. Använd endast de tillåtna medierna med aggregatet. All annan användning gäller som icke avsedd användning. HYDAC FILTER SYSTEMS GMBH ansvarar inte för skador som uppstår till följd av felaktig användning. Risken bärs av användaren ensam. Felaktig användning kan medföra faror eller skada aggregatet. Felaktig användning innefattar t.ex.: o o o o o o o drift i explosiv atmosfär drift med ett otillåtet medium. drift vid ej tillåtna driftförhållanden drift med defekta säkerhetssystem ändringar på aggregatet utförda av användaren eller köparen bristande övervakning av komponenter som utsätts för slitage felaktigt utfört reparationsarbete CSM Serie 1000 sv 11 / 48

12 Säkerhetsanvisningar OBSERVERA Ej tillåtna driftmedier Aggregatet förstörs Använd endast aggregatet med mineraloljor eller med raffinerade produkter som baseras på mineraloljor. OBSERVERA Fluid med hög nedsmutsningsgrad Pumpen slits/skadas Under långtidsdrift får endast fluid pumpas med en maximal nedsmutsningsgrad som motsvarar ISO 22/20/18. CSM Serie 1000 sv 12 / 48

13 Säkerhetsanvisningar Personalens/målgruppens behörighet Personer som arbetar med maskinen måste känna till de faror som är förknippade med hanteringen av aggregatet. Operatörer och fackpersonal måste ha läst och förstått bruksanvisningen före arbetets början, särskilt säkerhetsanvisningarna och gällande föreskrifter. Bruksanvisningen och gällande föreskrifter ska förvaras tillgängligt för montörer och fackpersonal. Bruksanvisningen är avsedd för: Operatörer: Dessa personer har instruerats om maskinen och informerats om potentiella faror vid felaktig hantering. Fackpersonal: Dessa personer har en relevant yrkesutbildning och flerårig yrkeserfarenhet. De har kompetens att bedöma och utföra de arbetsuppgifter de anförtrotts och identifiera potentiella faror. Åtgärdsområde Person Kunskaper Transport/lagring Hydraulisk/elektrisk installation, första drifttagning, underhåll, åtgärder vid fel, reparation, urdrifttagning, demontering Manövrering, drift Driftövervakning Speditör Fackpersonal Fackpersonal Fackpersonal Intyg från undervisning i lastsäkring Säker hantering av lyftutrustning och sling Säker hantering av verktyg Installation och koppling av hydrauliska rörledningar och anslutningar Installation och anslutning av elektriska ledningar, elektriska maskiner, vägguttag etc. Kontroll av fasföljden Produktspecifika kunskaper Produktspecifika kunskaper Kunskaper om hantering av driftmedierna Kunskaper om kontamination genom fasta ämnen och vatten Avfallshantering Fackpersonal Vederbörlig och miljövänlig avfallshantering av material och ämnen Dekontaminering av miljöfarliga ämnen Kunskaper om återvinning CSM Serie 1000 sv 13 / 48

14 Uppackning av CSM Bär lämplig klädsel Löst sittande klädsel ökar risken för att kläderna ska fastna i eller lindas upp på roterande delar samt riskan för att haka i utstående delar. Därigenom kan man skadas allvarligt eller dödas. Bär tätt åtsittande klädsel. Bär inga ringar, kedjor eller andra smycken. Använd skyddsskor. Uppackning av CSM Fabriken kontrollerar att CSM fungerar och är tät och förpackar enheten på ett korrekt sätt. Anslutningarna försluts så att ingen smuts tränger in i aggregatet under transport. Kontrollera i samband med uppackningen att enheten inte är transportskadad. Emballaget ska återvinnas på ett miljövänligt sätt. CSM Serie 1000 sv 14 / 48

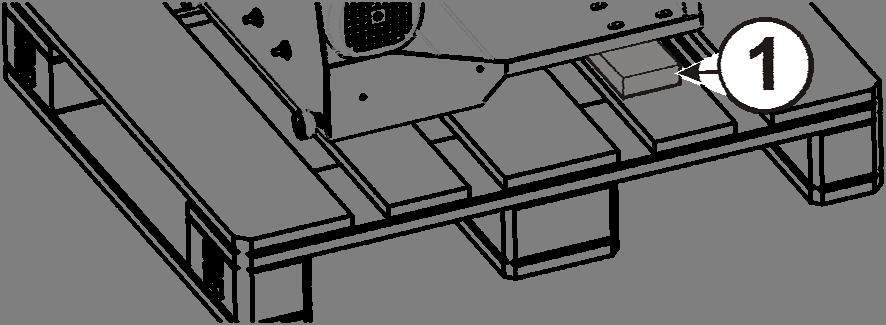

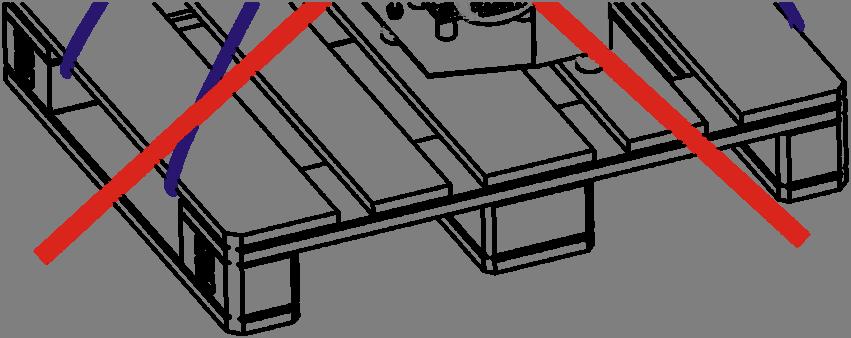

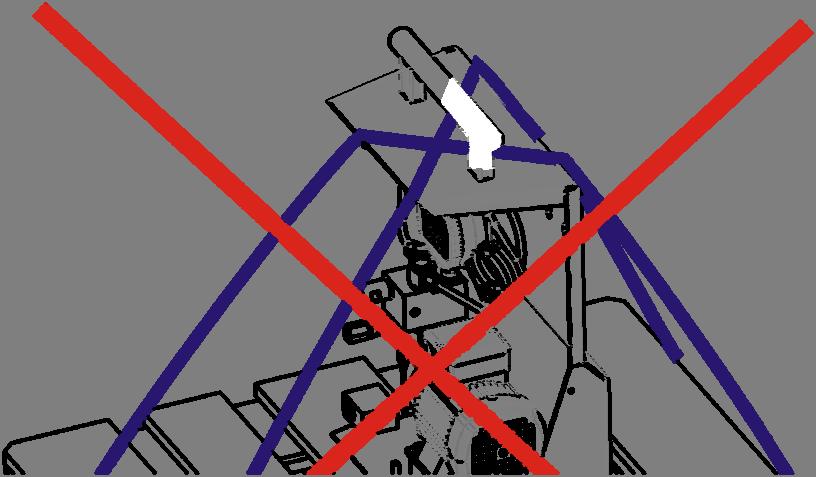

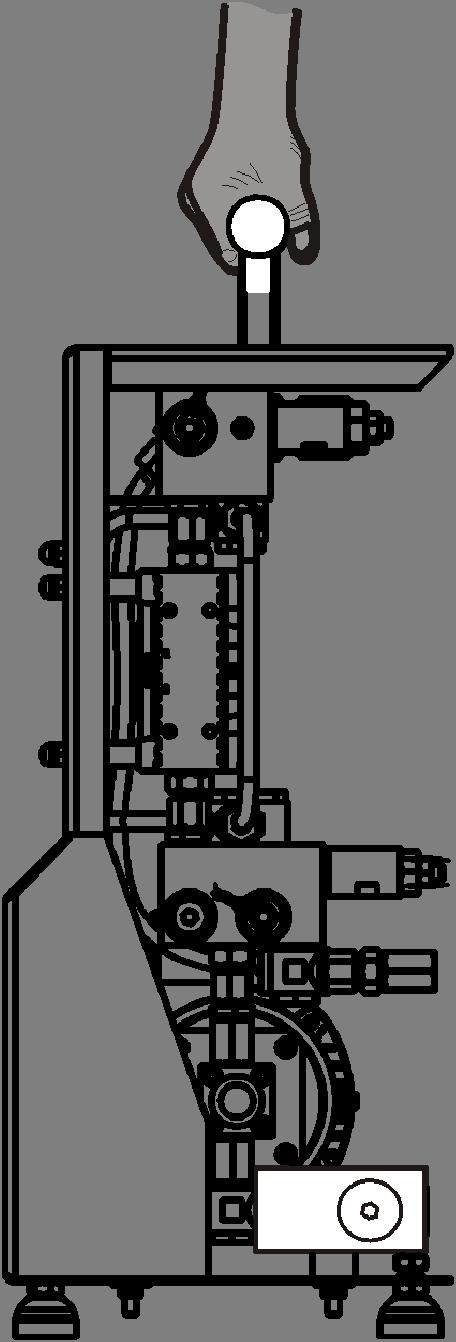

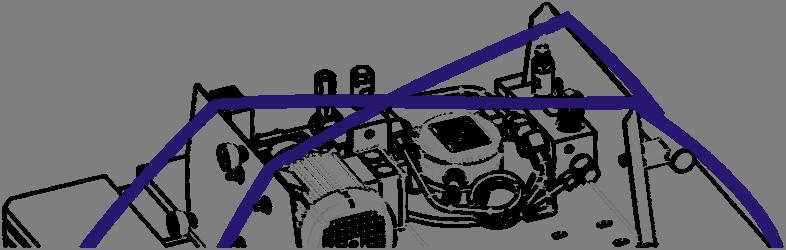

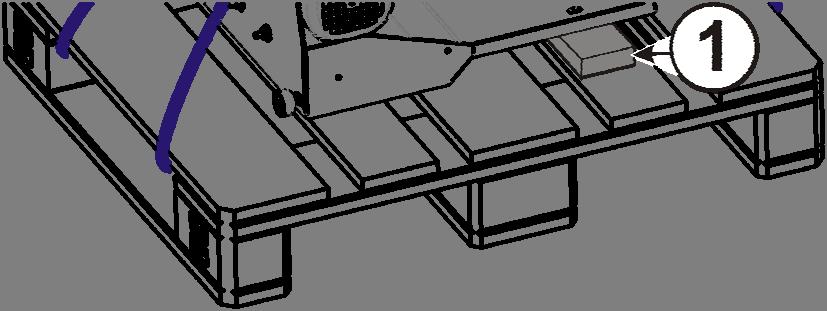

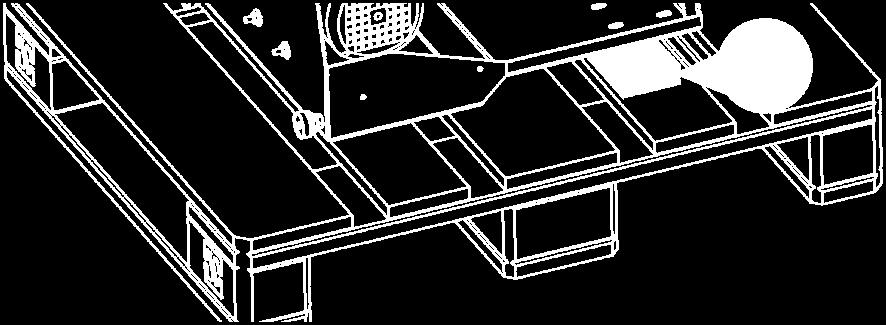

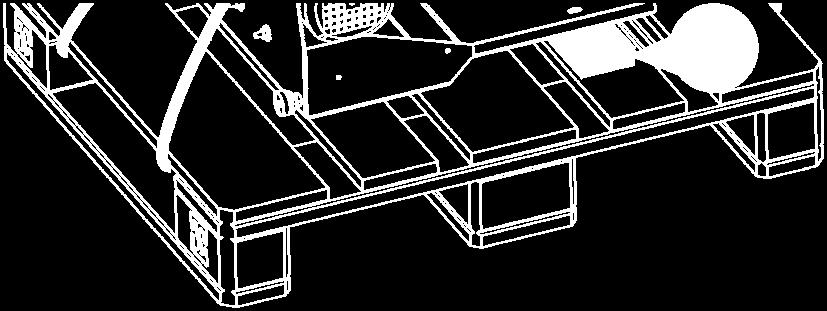

15 Transport av CSM Transport av CSM Transportera CSM enligt följande beskrivning: Bär aggregatet med handtaget vid handtransport. Transportera aggregatet liggande på en lastpall. Stöd överdelen med en avståndsbricka (1). Höjd ~ 30 mm. Se vid fastsurrningen till att inga utstående delar spänns. CSM Serie 1000 sv 15 / 48

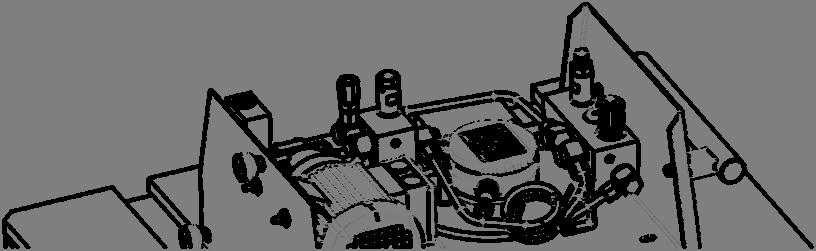

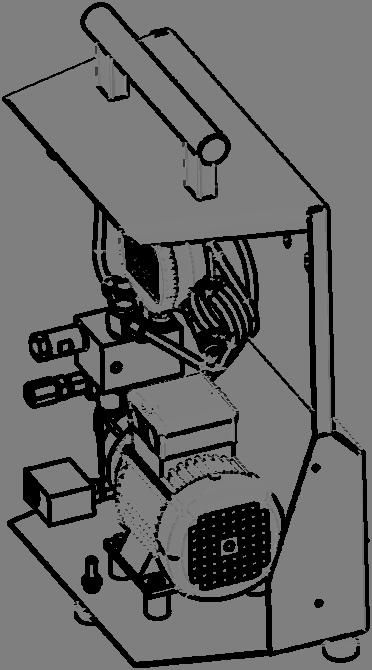

16 Förvaring av CSM Förvaring av CSM Spola och töm aggregatet helt om det ska lagras en längre tid. Förvara aggregatet på en ren och torr plats. Förvara aggregatet stående eller liggande på en lastpall. Stöd överdelen med en avståndsbricka (1). Höjd ~ 30 mm. CSM Serie 1000 sv 16 / 48

17 Kontroll av leveransomfattning Kontroll av leveransomfattning Kontrollera om CSM är skadad när den kommer fram. CSM får endast ställas upp om den är oskadd. Speditören resp. den ansvariga enheten måste informeras om eventuella transportskador och CSM får då inte tas i drift. Leveransen omfattar följande komponenter: Pos. antal Beskrivning 1 1 ContaminationSensor Module, CSM 1000-serien 2 1 Manometer med adapter - 1 Teknisk dokumentation bestående av: - Bruks- och underhållsanvisning CSM Bruks- och underhållsanvisning CS 1000-serien - Bruks- och underhållsanvisning FluMos light - Bruks- och underhållsanvisning AS 1000 (tillval) - kalibreringscertifikat CS1000 CSM Serie 1000 sv 17 / 48

18 Kännetecknande för CSM Kännetecknande för CSM Kugghjulspumpen suger in oljan som ska analyseras och leder den till ContaminationSensorn där de fasta partiklarna registreras av en optisk sensor, delas upp i storleksklasser och räknas. Eventuella luftblåsor i oljan kan förfalska mätresultatet eftersom mätcellen registrerar dem på samma sätt som fasta partiklar. Aggregatet har till uppgift att förminska de befintliga luftblåsorna så att mätresultatet påverkas så lite som möjligt. Eftersom olja vid stigande tryck kan lösa en större mängd luft (stoppvärde: ~ 8% luft per bar), eftersträvas ett så högt tryck som möjligt i ContaminationSensorn. Detta sker med hjälp av en tryckbegränsningsventil som sitter efter ContaminationSensor. Eftersom luft under tryck inte kan lösas upp i oljan direkt, är en sträcka inbyggd mellan pumpen och sensorn. Med högviskosa oljor och extrema luftandelar kan en luftblåsa fastna direkt bakom pumpen som inte stiger upp och flyter bort i rörledningen. Pumpen kan inte pumpa mot sådan luft under tryck. Med hjälp av den något öppnade strypventilen som sitter i ledningen mellan pump och ContaminationSensor kan trycket minskas och pumpen börjar att pumpa olja igen. I normaldrift minskar volymflödet vid den här strypventilen mycket lite, eftersom det hydrauliska motståndet för olja är mycket högt. Luftblåsor däremot kan enkelt släppas ut på det här stället. CSM Serie 1000 sv 18 / 48

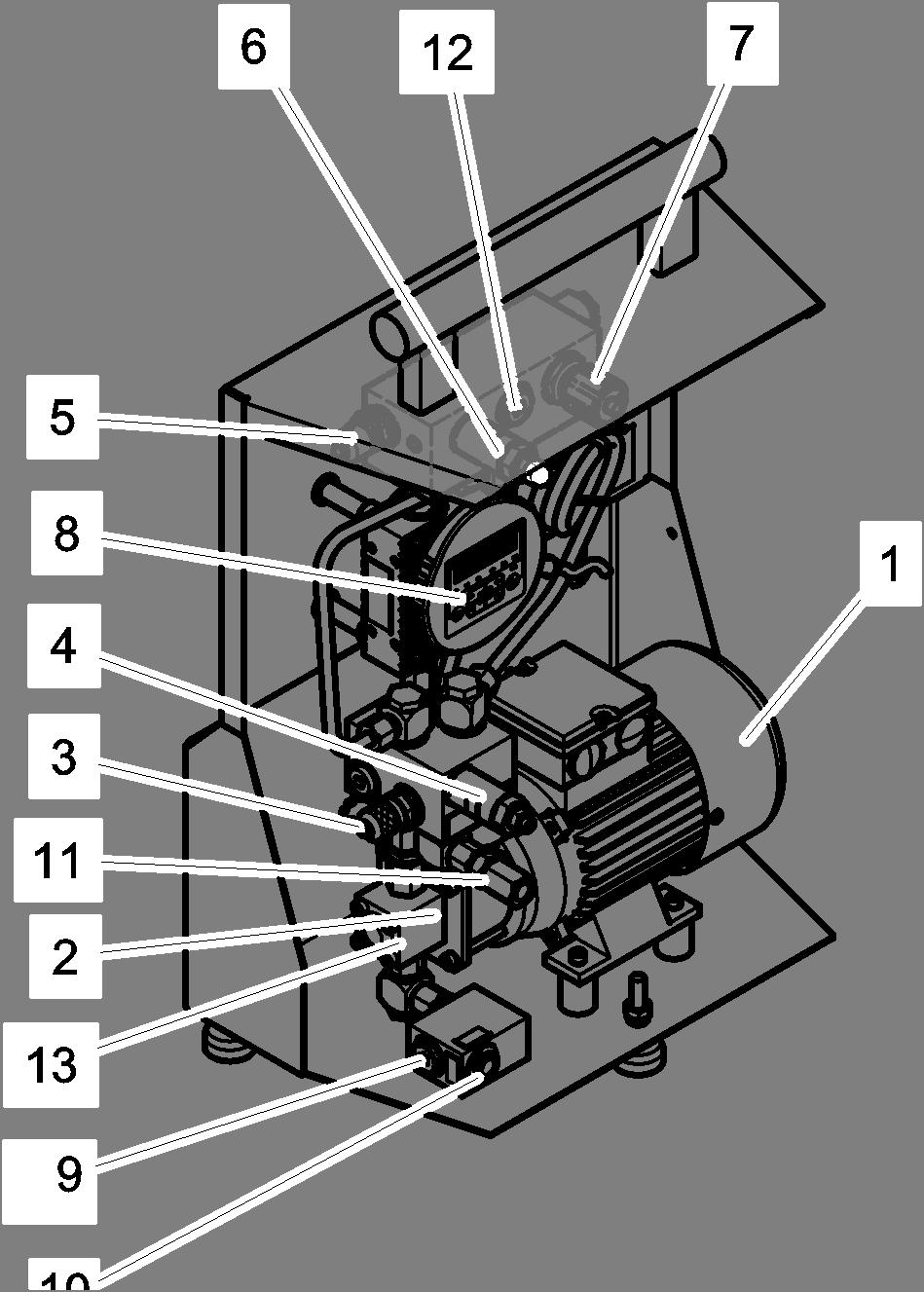

19 Komponenter i CSM Komponenter i CSM Pos. Beskrivning 1 Elektromotor 2 Kugghjulspump (enligt beställning med eller utan läckoljeanslutning) 3 Mätanslutning 1 4 Tryckbegränsningsventil 5 Mätanslutning 2 6 Förspänningsventil 7 Strypventil (tillval) 8 ContaminationSensor CS1000-serien 9 Sugsil, 400 µm 10 Suganslutning (IN) 11 Returanslutning (OUT) 12 AquaSensor 1000 (tillval) 13 Läckoljeanslutning (LEAKAGE) (endast vid CSM1xxx-2...) CSM Serie 1000 sv 19 / 48

20 Hydraulschema Hydraulschema LEAKAGE 11 Pos. Beskrivning 1 Elektromotor 2 Kugghjulspump (enligt beställning med eller utan läckoljeanslutning) 3 Mätanslutning 1 4 Tryckbegränsningsventil 5 Mätanslutning 2 6 Förspänningsventil 7 Strypventil (tillval) 8 ContaminationSensor CS1000-serien 9 Sugsil, 400 µm 10 Suganslutning (IN) 11 Returanslutning (OUT) 12 AquaSensor 1000 (tillval) 13 Läckoljeanslutning (LEAKAGE) (endast vid CSM1xxx-2...) CSM Serie 1000 sv 20 / 48

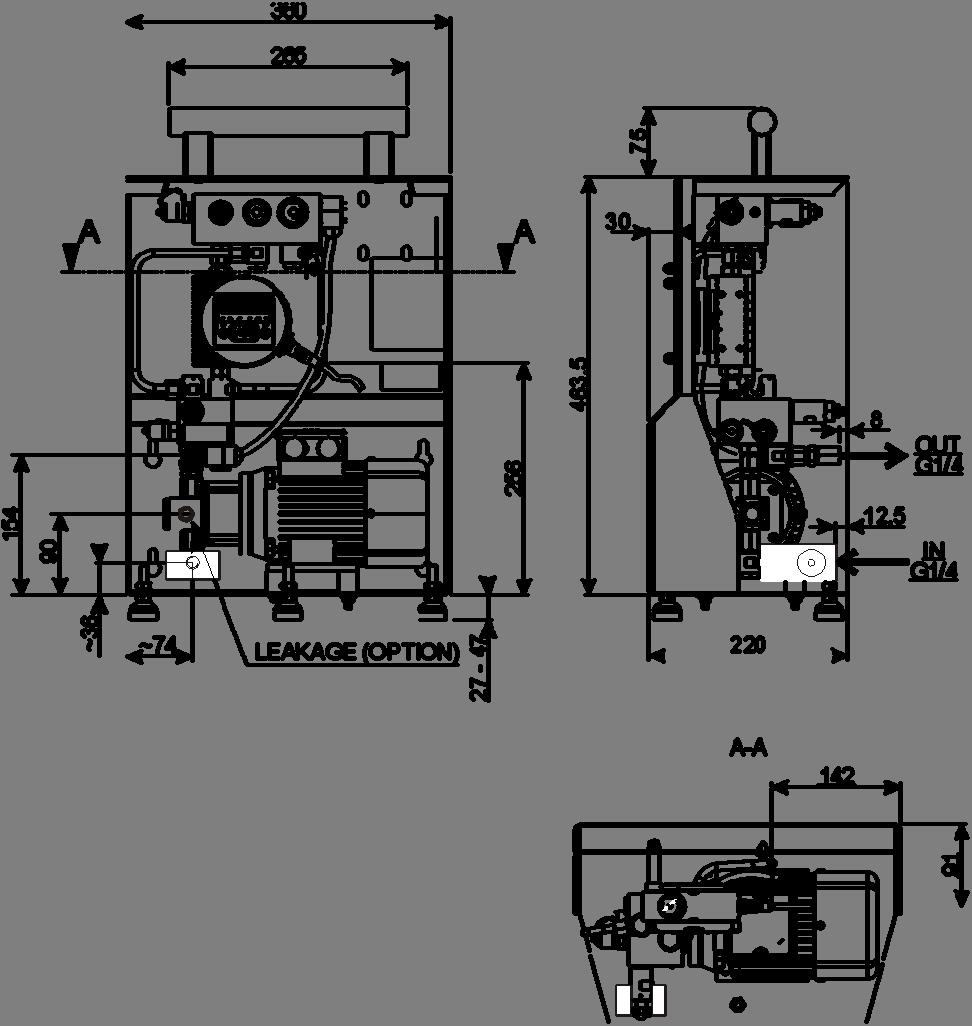

21 Dimensioner Dimensioner CSM Serie 1000 sv 21 / 48

22 Hydraulisk anslutning av CSM Hålbild för väggmontering Hydraulisk anslutning av CSM Hydraulanslutningar CSM1xxx-1, CSM1xxx-4 IN = Suganslutning CSM1xxx-2 Out = Returanslutning LEAKAGE = Läckoljeanslutning CSM Serie 1000 sv 22 / 48

23 Hydraulisk anslutning av CSM Information om rör/slangar Använd så få skruvförband som möjligt för att undvika tryckförlust. Tryckförlusten i en hydraulledning beror på: Volymflöde Kinematisk viskositet Ledningsmått Mediets densitet För hydrauloljor kan tryckförlusten approximativt beräknas enligt följande: Δp = Tryckdifferens i [bar] Δp ~ 6,8 * L / d 4 * Q * V * D LL d Q V = Ledningslängd [m] = Innerdiamater för ledning [mm] = Volymflöde [l/min] = Kinematisk viskositet [mm²/s] DD = Densitet [kg/dm³] Hydraulolja på mineraloljebas har en densitet på ~ 0,9 kg/dm³. Detta gäller för raka rörledningar och hydrauloljor. Extra skruvförband och rörkrökar ökar tryckskillnaden. Håll aggregatets höjdskillnad till oljenivån så liten som möjligt. Slangarna måste vara lämpade för ett tryck på minst -0,5 bar. Se till att anslutningsledningarna inte täpps till eftersom detta minskar effekten och ökar risken för kavitation. Tänk på att anslutningsledningens nominella bredd minst ska motsvara anslutningsgängans tvärsnitt. Se till att inga spänningar och vibrationer kan överföras till pumpen eller filterhuset. Använd slangar eller expansionsförband om det behövs. CSM Serie 1000 sv 23 / 48

24 Hydraulisk anslutning av CSM Suganslutning IN OBSERVERA Övertryck på suganslutning (IN) Aggregatet förstörs Observera maximalt tryck vid suganslutning IN för CSM1xxx-1 = -0,4 bar - 0,5 bar för CSM1xxx-2 = -0,4 bar bar för CSM1xxx-4 = -0,4 bar - 80 bar På sugsidan måste anslutningen göras med en flexibel slang, som kan stå emot undertryck, eller med rör. Tilledningens nominella bredd måste minst motsvara diametern på aggregatets anslutningsledning för att undvika en för hög tryckförlust. Suganslutningen till tanken måste alltid ligga under oljenivån. OBSERVERA Hög nedsmutsningsgrad Aggregatet skadas. Sug inte direkt från tankbotten Sug inte i sumpen Sug aldrig utan monterad sugsil På tankens botten är det som smutsigast. Alla föroreningar och andra partiklar lagras på tankens botten. På sugsidan måste anslutningen göras med en flexibel slang, som kan stå emot undertryck, eller med rör. Anslutningsledningens nominella bredd måste minst motsvara diametern på aggregatets anslutningsledning för att undvika en för hög tryckförlust. Suganslutningen till tanken måste alltid ligga under oljenivån. CSM Serie 1000 sv 24 / 48

25 Hydraulisk anslutning av CSM Returanslutning OUT OBSERVERA Stängd returanslutning (OUT) Aggregatet förstörs Se till att returanslutningen alltid är öppen Läckoljeanslutning LEAKAGE (endast vid CSM1xxx-2...) OBSERVERA Stängd läckoljeanslutning (LEAKAGE) Aggregatet förstörs Se till att läckoljeanslutningen alltid är öppen Observera det maximala trycket på 0,5 bar vid läckoljeanslutningen CSM Serie 1000 sv 25 / 48

26 Hydraulisk anslutning av CSM Magnetkoppling (endast CSM 1xxx-4 ) CSM1xx0-4 har en magnetkoppling mellan elmotorn och pumpen. OBSERVERA Slirande magnetkoppling Ingen mer fluid pumpas, magnetkopplingen avger oljud och verkar vara defekt. A) Stäng av aggregatet. B) Kontrollera pumpens temperatur. Slå inte på aggregatet förrän pumpen har svalnat till under 50 C. C) Kontrollera att returledningen (OUT) inte är stängd. D) Kontrollera tryckinställningen på manometern. Korrigera tryckinställningen om det behövs. CSM Serie 1000 sv 26 / 48

27 Elektrisk anslutning av CSM Elektrisk anslutning av CSM FARA Öppet liggande elektriska komponenter i kopplingsskåpet Livsfara på grund av elektrisk stöt Arbeten på elektriska anläggningar får endast utföras av elektriker. Jämför spännings- och frekvensuppgifterna på typskylten med den aktuella nätspänningen. Drivmotorn ska säkras mot överbelastning enligt VDE Kontrollera motorns rotationsriktning med hjälp av en kort tillkoppling (joggdrift). En pil på fläkthuven indikerar rotationsriktningen. Om rotationsriktningen måste ändras, görs detta genom ompolning av två faser. Beroende på nätspänningen ska motorn anslutas med stjärn- eller triangelkoppling. Kontrollera i detta fall typskylten på motorn. CSM Serie 1000 sv 27 / 48

28 Elektrisk anslutning av CSM Elektrisk anslutning av ContaminationSensor CS1000 Mer information finns i den medföljande bruks- och underhållsanvisningen till ContaminationSensor. Elektrisk anslutning av AquaSensor AS1000 Mer information finns i den medföljande bruks- och underhållsanvisningen till AquaSensor. CSM Serie 1000 sv 28 / 48

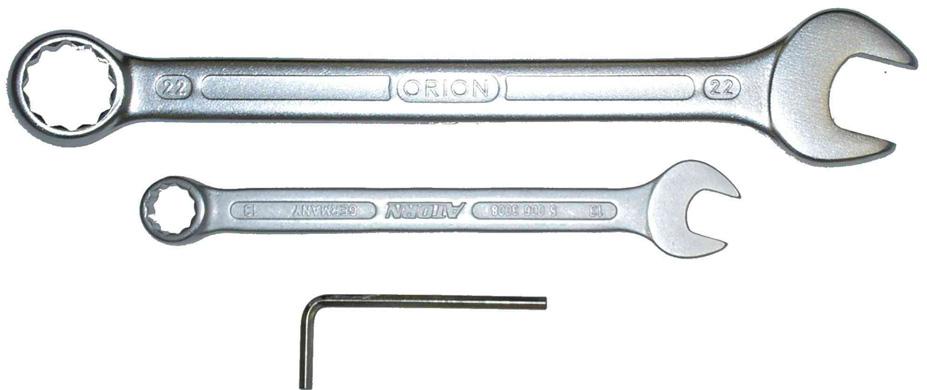

29 Drifttagning av CSM Drifttagning av CSM När CSM anslutits hydrauliskt via IN/OUT, alternativt LEAKAGE, till huvudanläggningen och elanslutningen har gjorts, måste förspänningsventilen (B) ställas in. Förspänningsventilen (B) och strypventilen är vid leverans helt öppna. Inställning av förspänningsventil Nödvändiga verktyg och mätinstrument U-nyckel NV 22 U-nyckel NV 13 Insexnyckel NV 4 Manometer 0-60 bar, inklusive adapter (Ingår i leveransen) Ställ in förspänningsventilen (B) enligt följande steg: CSM Serie 1000 sv 29 / 48

30 Inställning av förspänningsventil 1. Vrid i förekommande fall strypventilen (A) moturs tills den är helt öppen. CSM Serie 1000 sv 30 / 48

31 Inställning av förspänningsventil 2. Skruva fast manometern på mätanslutningen (1). 3. Slå på FAM. 4. Kontrollera pumpens sugning och oljeflödet. 5. Om ett jämnt volymflöde kan höras från pumpen eller utloppssidan (OUT), ska strypventilen (A) vridas medsols tills den är helt stängd. 6. Manometern på mätanslutningen (1) visar trycket vid ingången på ContaminationSensor CS1000 (max. 60 bar). 7. Skruva loss hattmuttern från förspänningsventilen (B). CSM Serie 1000 sv 31 / 48

32 Inställning av förspänningsventil 8. Lossa kontramuttern på förspänningsventilen (B). 9. Ställ in tryckintervallet vid driftmediets maximala viskositet på bar genom att vrida ställskruven på förspänningsventilen (B) med en insexnyckel (nyckelvidd 4 mm). Observera att en differens på minst 10 bar jämfört med det i steg 6 uppmätta trycket rekommenderas. 10. Dra åt kontramuttern. Se till att inställningen av förspänningsventilen (B) inte ändras. CSM Serie 1000 sv 32 / 48

33 Inställning av förspänningsventil 11. Skruva fast hattmuttern på förspänningsventilen (B) och dra åt. 12. Skruva loss manometern från mätanslutningen (1). 13. CSM är driftsklar. CSM Serie 1000 sv 33 / 48

34 Utföra underhåll Utföra underhåll VARNING Arbetstryck Risk för personskada Genomför en tryckavlastning före alla arbeten. Genomför föreskrivna inställnings-, underhålls- och inspektionsarbeten inom de angivna intervallerna. Aggregatet måste frånkopplas och säkras mot oavsiktlig tillkoppling i samband med alla arbeten som rör underhåll, inspektion och reparation. Kontrollera att säkerhetsanordningarna fungerar korrekt efter avslutade underhållsarbeten. Kontrollera att skruvkopplingar som lossats sitter fast ordentligt. Kontrollera tätheten Okulärbesiktning av elektrisk utrustning Rengör sugsilen 24 timmar eller dagligen X 500 timmar eller varje månad X 3000 timmar eller varje halvår X CSM Serie 1000 sv 34 / 48

35 Utföra underhåll Rengöring av sugsilen OBSERVERA Sugsil saknas / användning utan sugsil Aggregatet förstörs Använd aldrig aggregatet utan sugsil. Rengör sugsilen regelbundet. Framför kugghjulspumpen på sugsidan finns det en integrerad sugsil som skyddar pumpen mot grövre smutspartiklar och främmande föremål. Kontrollera genast sugsilen om sug- eller pumpeffekten är otillräcklig. Byt ut sugsilen på följande sätt: 1. Skruva ut låsskruven med en insexnyckel NV 6 mm. 2. Skruva ut sugsilen motsols med en bred skruvmejsel. CSM Serie 1000 sv 35 / 48

36 Utföra underhåll 3. Rengör sugsilen genom att tvätta den och därefter blåsa rent den med tryckluft. 4. Skruva in sugsilen medsols i huset med en bred skruvmejsel. 5. Skruva in låsskruven för hand och dra åt den med 12 Nm. CSM Serie 1000 sv 36 / 48

37 Avfallshantering av CSM Avfallshantering av CSM Avfallshantera aggregatet efter demontering och sortering av materialen på ett miljövänligt sätt. Fel och felavhjälpning Fel Orsak Åtgärd Inget flöde Pumpen pumpar i fel riktning Kontrollera motorns rotationsriktning och koppla om faserna vid behov Avstängningsorgan utanför CSM stängd i sug- eller tryckledning Öppna alla avstängningsorgan i sugoch tryckledningen. Nedsmutsad sugsil i kugghjulspumpens sugledning Rengör sugsilen. Se sidan 35. Endast CSM1xxx-1 / -2: Lös eller defekt koppling mellan motor och pump Endast CSM1xxx-4: Magnetkopplingen har lossnat och slirar. Kraftigt buller. Kontakta HYDAC. Koppla från pumpen. Låt aggregatet svalna. Slå på aggregatet igen. Kontakta HYDAC. Ingen funktion Ingen elektrisk anslutning Kontrollera elanslutningen, kontakten, kablar och uttag Felmeddelanden till CS1000 finns i motsvarande kapitel i bruks- och underhållsanvisningen till CS1000. CSM Serie 1000 sv 37 / 48

38 Reservdelar Reservdelar Uppge fullständig aggregatbeteckning samt serienummer enligt typskylten vid beställning av reservdelar. CSM Serie 1000 sv 38 / 48

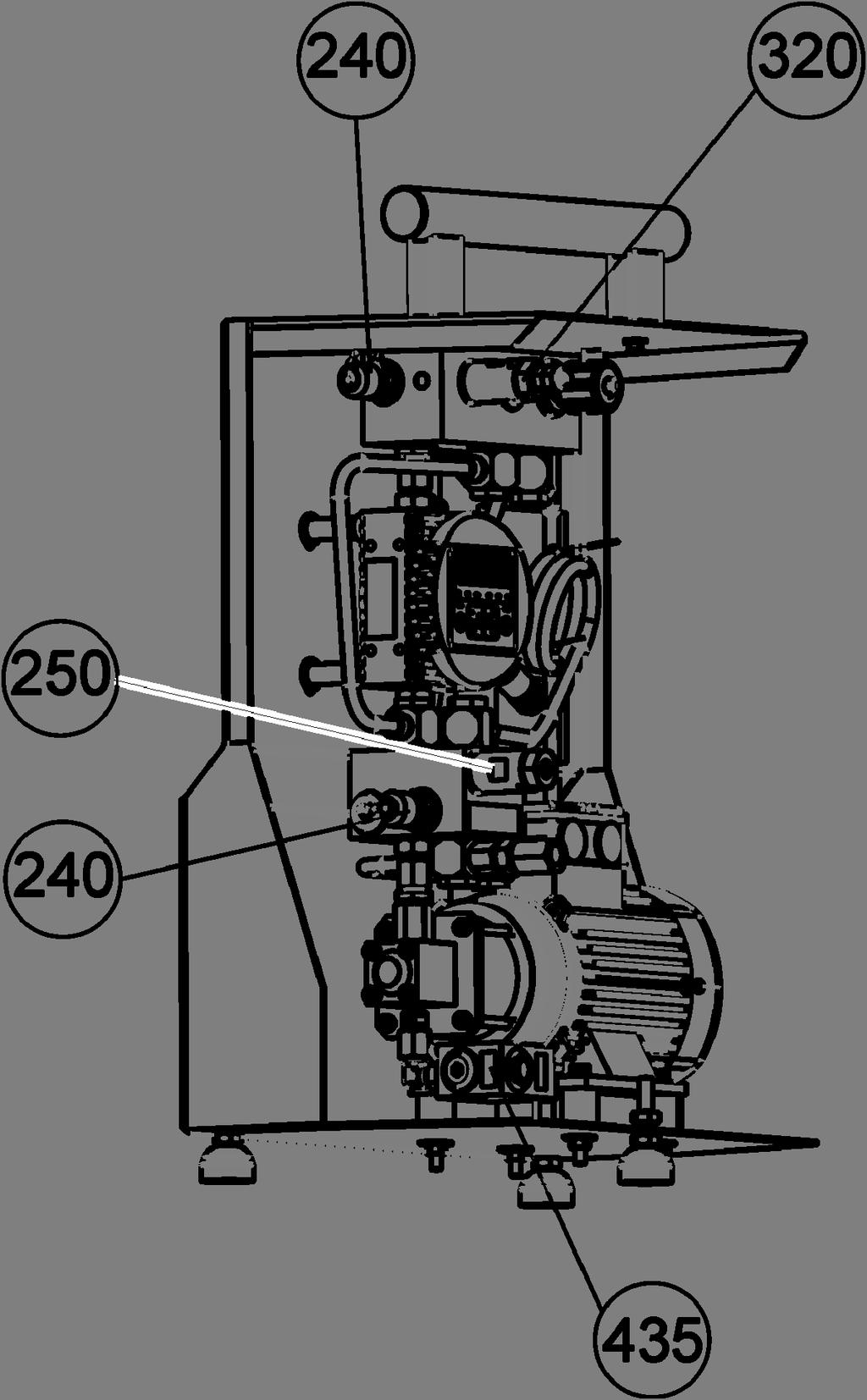

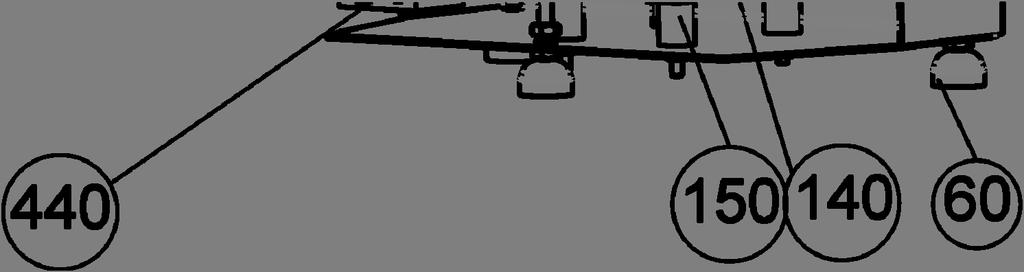

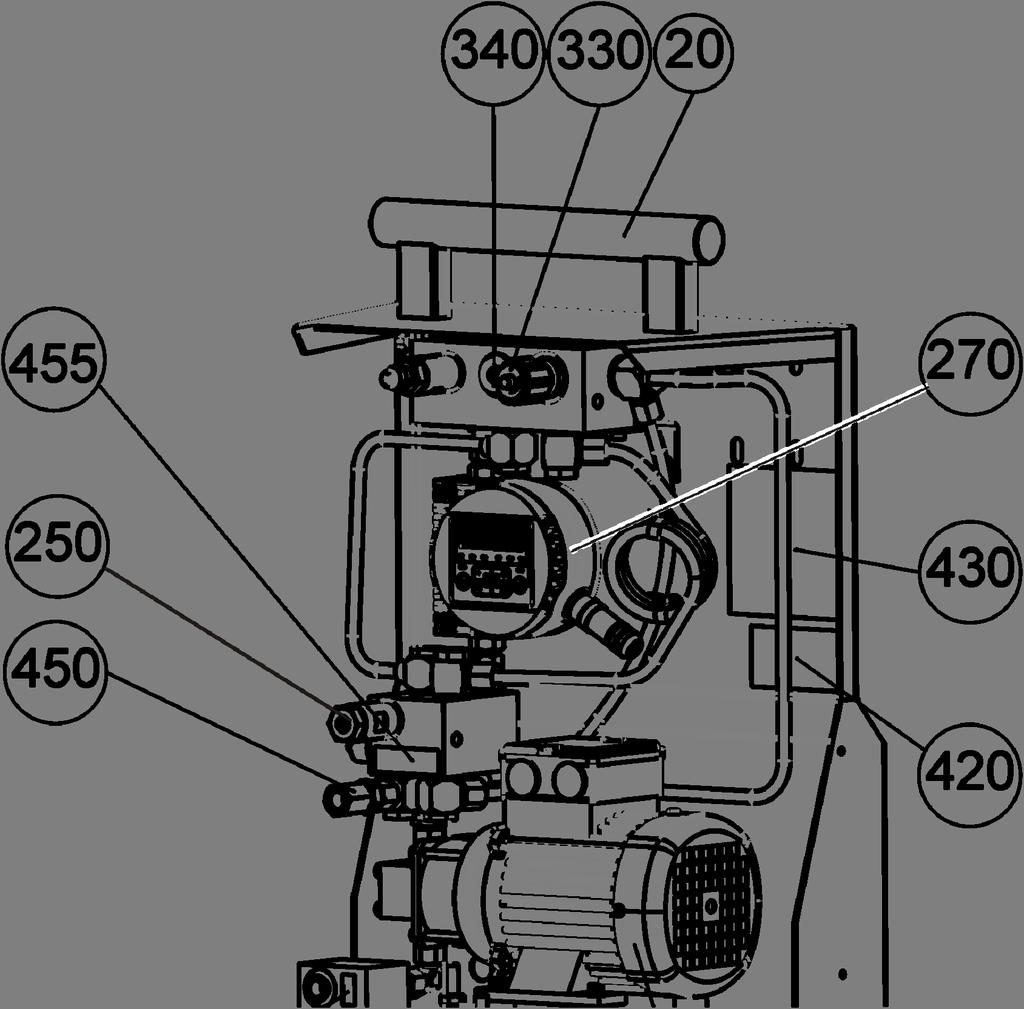

39 Reservdelar CSM Serie 1000 sv 39 / 48

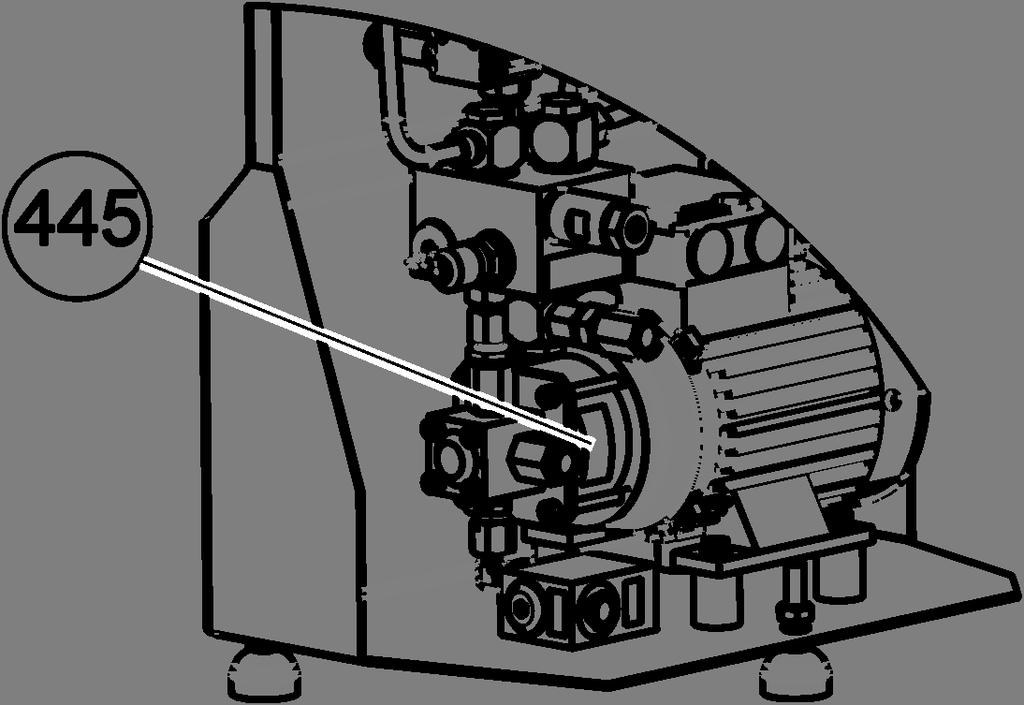

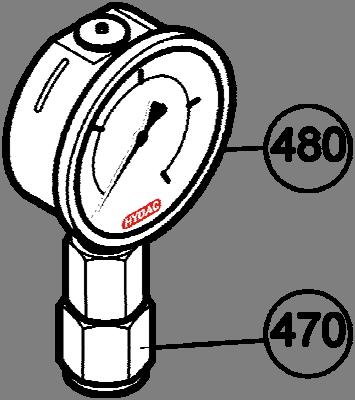

40 Reservdelar Pos. Beskrivning St. Art.nr 20 Handtag Ledad fot Filterelement Motorpumpskomponenter 1 * 150 Gummibuffert Skruvkoppling Tryckbegränsningsventil 1 * 270 ContaminationSensor CS * 320 Tryckbegränsningsventil Strypventil AquaSensor AS 1 * 420 Typskylt Skylt "Kopplingsschema" Skylt "STRAINER" Skylt "IN" Skylt "LEAKAGE" Skylt "OUT" Skylt "DO NOT BLOCK" Manometeranslutning Manometer Varningsskylt "Rotationsriktning" CSM Serie 1000 sv 40 / 48

41 Tillbehör Tillbehör Pos. Beskrivning St. Art.nr - Montage- och underhållsinstruktion *) på förfrågan Nedan återfinns tillbehör till CSM. Stickkontakt Art.nr Kontaktdon med skruvanslutning ZBE Kontaktdon med skruvanslutning, skärmat ZBE Anslutningskabel, skärmad Kontaktdon Öppen kabelände Längd Art.nr + skärm + skärm 2 m ZBE 42S m ZBE 42S skärm 2 m ZBE 08S skärm 5 m ZBE 08S skärm 10 m ZBE 08S skärm 30 m ZBE 08S Anslutningskabel Kontaktdon Öppen kabelände Längd Art.nr 2 m ZBE 0P m ZBE 0P m ZBE m ZBE CSM Serie 1000 sv 41 / 48

42 Kundtjänst/service Anslutningskabel Kontaktdon Stickkontakt Längd Art.nr 5 m ZBE m ZBE m ZBE m ZBE Kundtjänst/service HYDAC SERVICE GMBH Friedrichsthaler Straße 15a, Werk Neunkirchen-Heinitz Tyskland Telefon: ++49 (0) Telefax: ++49 (0) E-post: service@hydac.com CSM Serie 1000 sv 42 / 48

43 Tekniska data Tekniska data Allmänna data Mediumtemperatur 0 70 C / F Omgivningstemperatur 0 40 C / F Lagringstemperatur -40 C 80 C / -40 F 176 F Relativ fuktighet Vikt maximalt 90 %, icke-kondenserande ~ 18 kg Hydrauliska data Tillåtet tryck vid suganslutningen (IN) Tillåtet tryck vid läckoljeanslutningen (LEAKAGE) Tillåtet tryck vid returanslutningen (OUT) CSM1xxx-1 CSM1xxx-2 CSM1xxx-4 CSM1xxx-2 CSM1xxx-1 CSM1xxx-2 CSM1xxx-4-0,4 bar 0,5 bar - 0,4 bar 120 bar - 0,4 bar 80 bar högst 0,5 bar högst 5 bar Pumptyp Maximal sughöjd Tätningsmaterial Kugghjulspump 500 mm NBR / FKM* Suganslutning (IN) G ¼ Returanslutning (OUT) G ¼ Läckoljeanslutning (LEAKAGE) G ¼ Tillåtet driftsviskositetsområde CSM1xxx-1 CSM1xxx-2 CSM1xxx mm²/s mm²/s Tillåtet viskositetsområde för mätdrift CSM1xxx-1 CSM1xxx-2 CSM1xxx mm²/s mm²/s CSM Serie 1000 sv 43 / 48

44 Tekniska data Hydrauliska data Totalt volymflöde 50 Hz 60 Hz CSM1xxx-1 ~ 90 ml/min ~ 110 ml/min CSM1xxx-2 ~ 180 ml/min ~ 220 ml/min *) beroende på utförande CSM1xxx-4 ~ 230 ml/min ~ 260 ml/min Elektriska data CSM1xxx-x-x-W/N/X60/O60 Spänningsfrekvens 50 Hz 60 Hz Spänning (triangelkoppling) 230 V, 50 Hz, 3 Ph 265 V, 60 Hz, 3 Ph Spänning (stjärnkoppling) 400 V, 50 Hz, 3 Ph 460 V, 60 Hz, 3 Ph Strömupptagning 1,23 A / 0,71 A 1,18 A / 0,68 A Märkeffekt 0,18 kw 0,21 kw Tillkopplingstid 100% 100% Varvtal 1425 Upm 1710 Upm IP-klass IP 55 IP 55 Isolationsklass F F Elektriska data CSM1xxx--x-x-N/AB/N60/AB60 Spänningsfrekvens 50 Hz 60 Hz Spänning (triangelkoppling) 400 V, 50 Hz, 3 Ph 400 V, 60 Hz, 3 Ph Spänning (stjärnkoppling) 690 V, 50 Hz, 3 Ph 690 V, 60 Hz, 3 Ph Strömupptagning 0,71 A / 0,41 A 0,57 A / 0,33 A Märkeffekt 0,18 kw 0,18 kw Tillkopplingstid 100% 100% Varvtal 1425 Upm 1755 Upm IP-klass IP 55 IP 55 Isolationsklass F F För andra elektriska utföranden finns uppgifterna på typskylten till elmotorn. CSM Serie 1000 sv 44 / 48

45 Typkod Typkod Typ CSM Utförande 1 = 4 partikelstorlekskanaler Föroreningskodning 2 = ISO4406:1999, SAE AS 4059(D) / > 4 µm (c) > 6 µm (c), 14 µm (c) > 21 µm (c) 3 = ISO4406:1987, NAS1638 / > 2 µm > 5 µm > 15 µm > 25 µm ISO4406:1999, SAE AS 4059(D) / > 4 µm (c) > 6 µm (c), 14 µm (c) > 21 µm (c), omkopplingsbar Tillval 1 = utan display 2 = med display Medier 0 = mineraloljebas Hydrauliskt utförande 1 = Kugghjulspump, standard CSM W/N/X60/O60 AS 2 = Kugghjulspump, stabilt förtryck upp till max. 120 bar, med läckoljeledning 4 = Kugghjulspump, stabilt förtryck upp till max. 80 bar, utan läckoljeledning Elektrisk utgång 1 = 4 20 ma analog utgång 2 = 0 10 ma analog utgång Matningsspänning W/N/X60/O60 = 230 V, 50 Hz, 3 Ph / 265 V, 60 Hz, 3 Ph N/AB/N60/AB60 = 400 V, 50 Hz, 3 Ph / 460 V, 60 Hz, 3 Ph 400 V, 50 Hz, 3 Ph / 400 V, 60 Hz, 3 Ph 690 V, 50 Hz, 3 Ph / 690 V, 60 Hz, 3 Ph Andra spänningar på förfrågan Kompletterande information utan = Serie AS = med AquaSensor AS1000 HL = med HYDACLab CSM Serie 1000 sv 45 / 48

46 Noteringar

47 Noteringar
