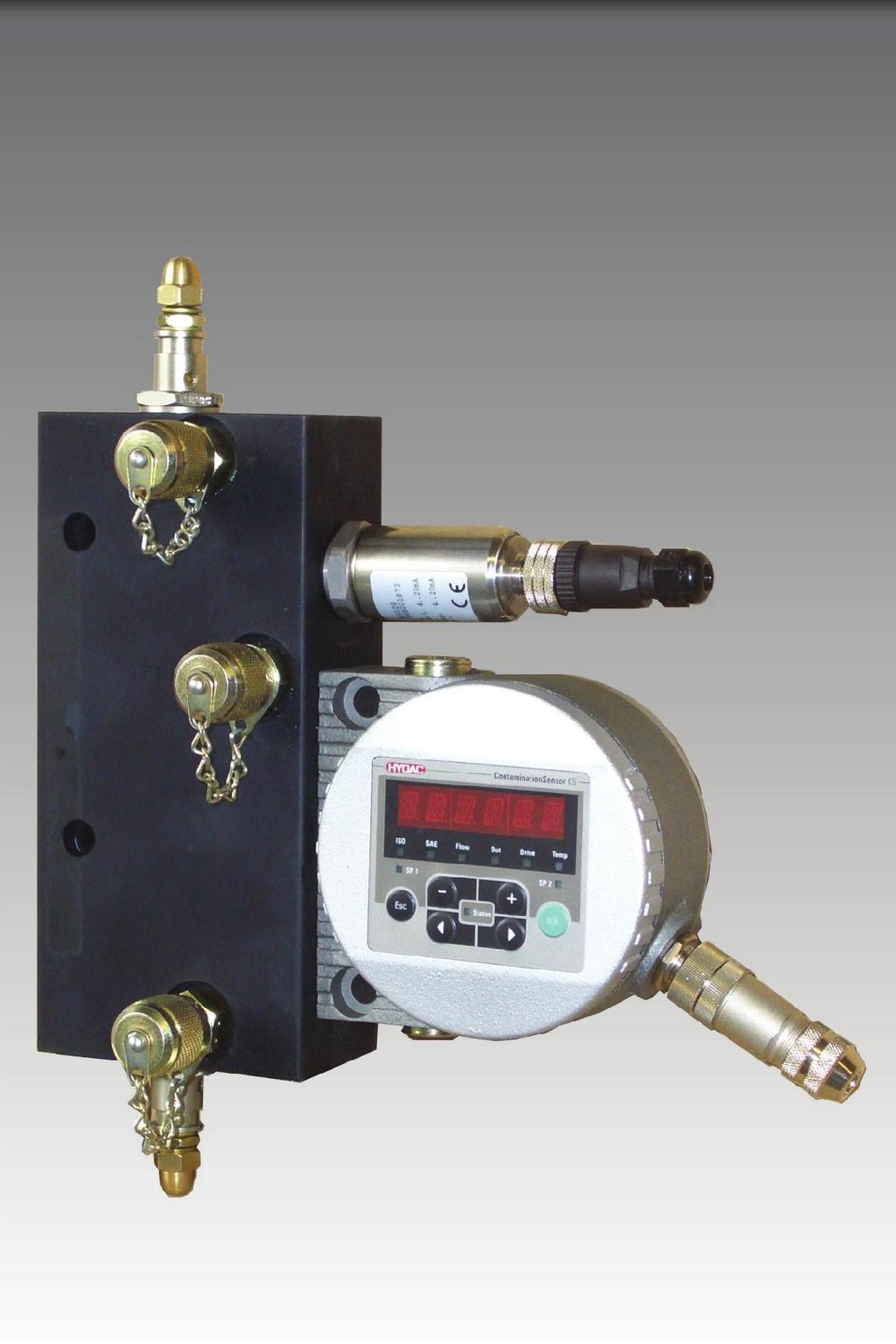

1 FMM FluidMonitoring Module Bruksanvisning Svenska (Översättning av originalanvisning) Dokumentnr: c

2 Varumärken Varumärken Varumärken som tillhör andra tillverkare används enbart för produkter från dessa tillverkare. Copyright 2009 by HYDAC Filter Systems GmbH alla rättigheter förbehållna Alla rättigheter förbehållna. Utan skriftligt tillstånd från HYDAC Filter Systems får denna bruksanvisning inte reproduceras, vare sig som helhet eller delvis. Överträdelser kommer att beivras. Begränsning av ansvar Vi har så vitt möjligt försökt utesluta alla felaktigheter ur detta dokument. Fel kan dock aldrig helt undvikas. Vi åtar oss därför inget ansvar för sådana fel och inte heller för skador som kan uppkomma till följd av sådana fel. innehåll kontrolleras fortlöpande. Eventuella fel kommer att rättas till i kommande utgåvor. Vi tar tacksamt emot förslag på förbättringar. Tekniska ändringar kommer att genomföras utan avisering. Ändringar kommer att genomföras utan avisering. HYDAC Filter Systems GmbH Industriegebiet, Werk Sulzbach / Saar Tyskland Telefon: ++49 (0) 6897 / Fax: ++49 (0) 6897 / HYDAC Filter Systems GmbH sv Sida 2 / 28

3 Innehåll Innehåll Varumärken...2 Innehåll...3 Förord...5 Teknisk support...6 Produktändringar...6 Garanti...6 Användning av dokumentationen...7 Allmänna säkerhetsföreskrifter...7 Åtaganden och ansvar...8 Symboler och anvisningar...9 Avsedd användning...9 Felaktig användning...9 Informella säkerhetsåtgärder...10 Säkerhetsåtgärder vid normal drift...10 Ändringar på FMM...10 Utbildning och anvisningar till personalen...11 Underhåll, reparation och felavhjälpning...11 Förvaring av FMM...12 Kontroll av leveransomfattning...13 Kännetcknande för FMM...14 Användningsanvisning...14 Hydraulkopplingsschema...15 Komponenter i FMM...16 Dimensioner...17 Vrida displayen steglöst...17 FMM mekanisk installation...18 FMM hydraulisk installation...19 Anslutning av FMM till hydraulsystemet...20 Flödesreglering...21 Felmeddelanden/felavhjälpning...22 FMM bortkoppling från hydraulsystem...23 FMM bortskaffande...23 Reservdelar och tillbehör...24 Reservdelar...24 Tillbehör...24 HYDAC Filter Systems GmbH sv Sida 3 / 28

4 Innehåll Tekniska data...25 Kundtjänst...25 HYDAC Filter Systems GmbH sv Sida 4 / 28

5 Förord Förord För dig som användare av en av våra produkter har vi tagit fram denna bruksanvisning som innehåller de viktigaste anvisningarna för hantering och underhåll av produkten. Genom bruksanvisningen får du bekanta dig med produkten och dess avsedda användningsmöjligheter, för att sedan kunna använda den på bästa möjliga sätt. Denna dokumentation ska alltid finnas tillgänglig på användningsplatsen. Observera att de tekniska uppgifterna i denna dokumentation är de som gäller vid tiden för publiceringen. Därför kan det förekomma avvikelser i förhållande till tekniska data, bilder och måttangivelser. Tveka inte att kontakta oss om du påträffar felaktigheter i dokumentationen, har förslag till tillägg eller ändringar eller vill tillföra annan nyttig information: HYDAC Filter Systems GmbH Technische Dokumentation Postfach Sulzbach / Saar Tyskland Fax: ++49 (0) 6897 / E-post: filtersystems@hydac.com Redaktören välkomnar ditt engagemang. Vi omsätter erfarenheten i praktisk nytta HYDAC Filter Systems GmbH sv Sida 5 / 28

6 Förord Teknisk support Om du har frågor, förslag eller problem av teknisk natur ber vi dig kontakta oss. Tänk på att alltid uppge typbeteckning, serienummer och artikelnummer för produkten till: Fax: ++49 (0) 6897 / E-post: filtersystems@hydac.com Produktändringar Vi vill göra dig uppmärksam på att informationen i denna bruksanvisning inte täcker alla förändringar av produkten (t.ex. vid inköp av tillbehör etc). Om du ändrar eller reparerar produkten eller komponenter på sådant sätt att säkerheten påverkas, bör enheten inte tas i drift innan den har undersökts och godkänts av representant för HYDAC. Vi ber dig omedelbart meddela oss om ändringar utförts på produkten, antingen av ditt företag eller av tredje part. Garanti Beträffande garanti hänvisar vi till de allmänna villkor för försäljning och leverans som fastställts av HYDAC Filter Systems GmbH. Dessa hittar du under Legal information. HYDAC Filter Systems GmbH sv Sida 6 / 28

7 Allmänna säkerhetsföreskrifter Användning av dokumentationen Observera att nedan beskrivna metod för att hitta viss information inte befriar dig från kravet att noga läsa bruksanvisningen i sin helhet innan du första gången tar enheten i drift. Du måste därefter också regelbundet konsultera bruksanvisningen. Vad är det jag vill veta? Jag sorterar in den önskade informationen under ett temaområde. Var hittar jag informationen jag söker? Längst fram i bruksanvisningen finns en innehållsförteckning. I den letar jag reda på önskat kapitel och motsvarande sidnummer. Kapitelrubrik Sidnummer Utgivningsdatum Dokumentnr. med index / filnamn Dokumentspråk Dokumentnumret med index ska hjälpa dig att identifiera och efterbeställa instruktioner. Numret ökar för varje revidering/ändring av instruktionen. Allmänna säkerhetsföreskrifter Denna bruksanvisning innehåller de viktigaste anvisningarna för korrekt och säker användning av FMM. HYDAC Filter Systems GmbH sv Sida 7 / 28

8 Allmänna säkerhetsföreskrifter Åtaganden och ansvar Grundförutsättningen för säker hantering och felfri drift av FMM är kännedom om de grundläggande säkerhetsanvisningarna och säkerhetsföreskrifterna. Hela bruksanvisningen och i synnerhet säkerhetsföreskrifterna måste följas av alla som arbetar med FMM. Dessutom måste alla följa de olycksfallsförebyggande föreskrifter som är tillämpliga på platsen där produkten används. Säkerhetsföreskrifterna i bruksanvisningen avser endast användningen av FMM. FMM har utformats och konstruerats i enlighet med de senaste tekniska rönen och gällande säkerhetsföreskrifter. Trots detta kan olyckor inträffa där operatören eller personer i omgivningen drabbas av allvarliga eller livshotande personskador, eller där skador uppstår på enheten eller på annan utrustning och egendom. FMM ska endast användas: för avsett ändamål i säkert och felfritt skick. Fel eller felfunktioner som medför en säkerhetsrisk måste omedelbart repareras eller åtgärdas. Principiellt gäller våra allmänna sälj- och leveransvillkor. Dessa kommer att ställas köparen till förfogande senast vid ingånget avtal. Vi frånsäger oss alla garantikrav och krav på ansvar vid personskada och/eller skada på utrustningen om de kan tillskrivas en eller flera av nedanstående orsaker: felaktig användning av FMM felaktig montering och idrifttagning, inkorrekt hantering eller bristfälligt underhåll av FMM ändringar på FMM utförda av användaren eller köparen bristande övervakning av komponenter som utsätts för slitage felaktigt utfört reparationsarbete HYDAC Filter Systems GmbH sv Sida 8 / 28

9 Allmänna säkerhetsföreskrifter Symboler och anvisningar I instruktionen används följande beteckningar och symboler för att påvisa risker och ge anvisningar: FARA VARNING RISK! FÖRSIKTIGHET FARA betecknar risksituationer som leder till livshotande skador om lämpliga åtgärder inte vidtas. VARNING betecknar risksituationer som kan leda till livshotande skador om lämpliga åtgärder inte vidtas. RISK! betecknar risksituationer som kan leda till allvarliga personskador om lämpliga åtgärder inte vidtas. FÖRSIKTIGHET betecknar situationer som leder till materiella skador om lämpliga åtgärder inte vidtas. Avsedd användning FluidMonitoring Modul FMM är konstruerad för övervakning av partikelföroreningar och vattenhalten i hydraulsystem. Genom att analysera storleken på och mängden av föroreningar kan kvalitetsstandarder verifieras och dokumenteras samt erforderliga optimeringsåtgärder genomföras. All annan användning bedöms som felaktig och ej i enlighet med avsedd användning av produkten och tillverkaren ansvarar inte för skador till följd av detta. Avsedd användning innefattar även: Att alla anvisningar i bruksanvisningen följs. Att inspektions- och underhållsarbeten utförs. Felaktig användning All användning som avviker från avsedd användning enligt ovan är förbjuden. Felaktig användning kan medföra risk för personskada Exempel på felaktig användning: Felaktig anslutning av tryck-och returledning till FMM HYDAC Filter Systems GmbH sv Sida 9 / 28

10 Allmänna säkerhetsföreskrifter Informella säkerhetsåtgärder Bruksanvisningen ska alltid förvaras vid mätutsrustningen. Vid sidan av anvisningarna i säkerhetsinstruktionerna ska allmänna driftsregler, miljöskyddsföreskrifter och föreskrifter för förebyggande av olycka beaktas. Alla säkerhetsanvisningar och varningar på FMM måste gå att läsa och ska vid behov förnyas. Tätheten i slangar och vid anslutningsdelar ska kontrolleras dagligen (okulärbesiktning). Den elektriska utrustningen på FMM måste också kontrolleras regelbundet (okulärbesiktning varje månad). Lösa anslutningar och skadade kablar ska bytas ut omgående. VARNING Hydraulsystem är trycksatta Personskada Genomför en tryckavlastning före arbeten på hydraulsystem. Säkerhetsåtgärder vid normal drift FMM får endast användas om alla skyddsanordningar är helt funktionsdugliga. Kontrollera minst en gång per dag att det inte finns några synliga skador på produkten och att skyddsanordningarna fungerar korrekt. Ändringar på FMM Utför inga ändringar på FMM utan tillstånd från tillverkaren. Alla ändringar kräver skriftligt tillstånd från HYDAC Filter Systems GmbH. Maskinkomponenter som inte är i felfritt skick måste omedelbart bytas ut. Använd endast originalreservdelar. HYDAC Filter Systems GmbH sv Sida 10 / 28

11 Allmänna säkerhetsföreskrifter Utbildning och anvisningar till personalen Endast utbildad och instruerad personal får arbeta med FMM. Personalens respektive ansvarsområden måste vara tydligt definierade. Personal som är under utbildning får endast arbeta med FMM under översikt av en erfaren medarbetare. Personer Personer som genomgår utbildning Personer med teknisk utbildning Elektriker Överordnad med motsvarande kompetens Åtgärdsområde Emballering och transport X X X Driftsättning X X X Drift X X X X Felsökning X X X Åtgärder vid mekaniskt fel X X Åtgärder vid elektriskt fel X X Underhåll X X X X Reparationer X Urdrifttagning / lagring X X X X Underhåll, reparation och felavhjälpning Föreskrivna inställningar, underhåll och inspektioner måste utföras inom de aktuella tidsramarna. FMM måste göras trycklös och säkras mot oavsiktlig tillkoppling i samband med alla arbeten som rör underhåll, inspektion och reparation. Kontrollera att lossade skruvförband sitter fast ordentligt igen. Kontrollera att säkerhetsanordningarna fungerar korrekt efter avslutat underhållsarbete. HYDAC Filter Systems GmbH sv Sida 11 / 28

12 Förvaring av FMM Förvaring av FMM Förvara FMM på en ren och torr plats, helst i originalförpackningen. Ta endast bort förpackningen i direkt anslutning till installationen. Innan förvaringen måste FMM tömmas helt (samt vid behov spolas ur med n- heptan). Detta förhindrar hartsbildning. De rengöringsmedel och sköljoljor som används ska hanteras på ett sakkunnigt sätt och bortskaffas i enlighet med gällande miljöbestämmelser. HYDAC Filter Systems GmbH sv Sida 12 / 28

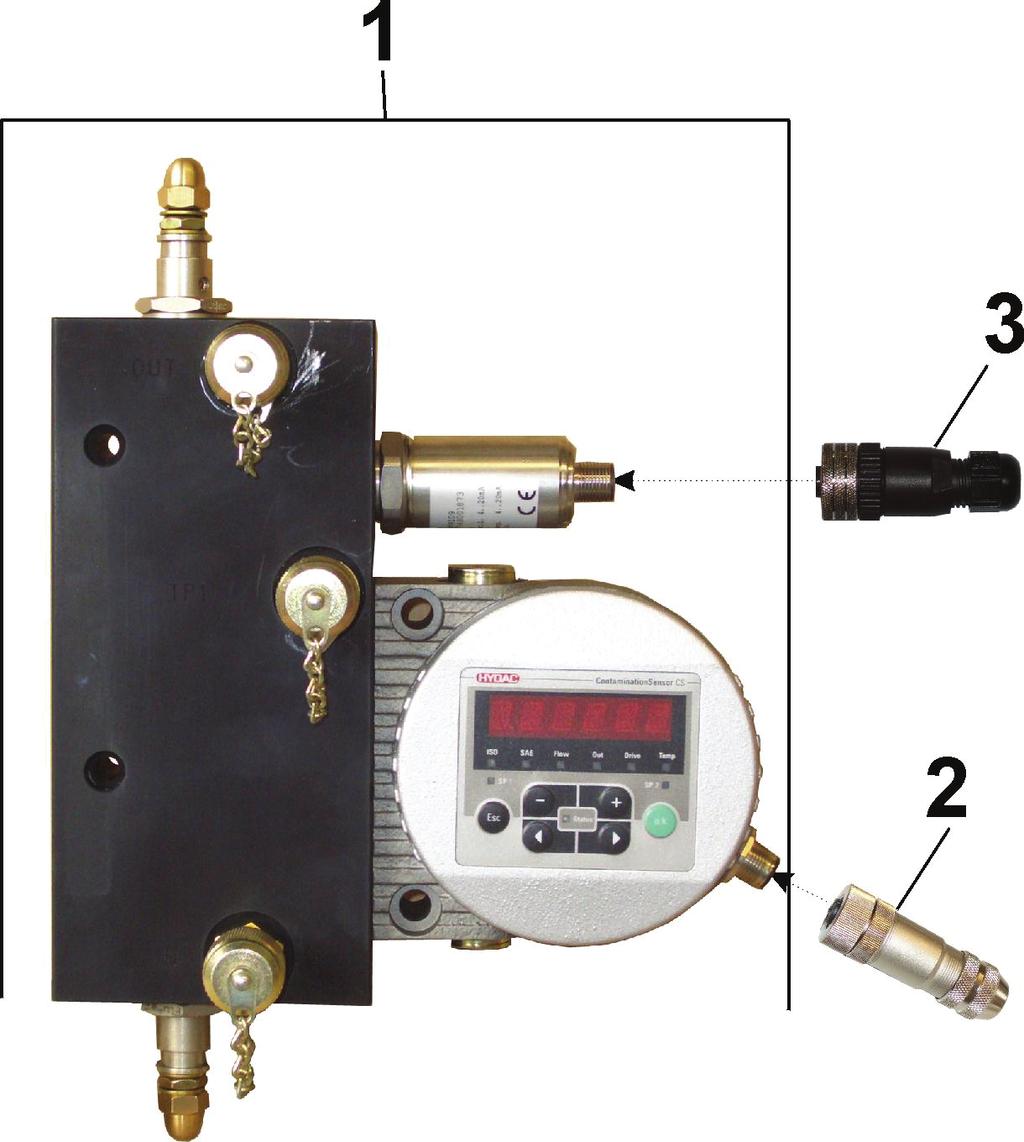

13 FluidMonitoring Modul - FMM Kontroll av leveransomfattning Kontroll av leveransomfattning Fluid Monitoring Modul FMM levereras emballerad och driftsklar från fabriken. Innan enheten tas i drift ska du kontrollera att alla komponenter finns med. Leveransen omfattar följande komponenter: Pos. Antal Beskrivning 1 1 FluidMonitoring Modul FMM poligt kontaktdon, M12x1, skärmat poligt kontaktdon, M12x1-1 Bruksanvisning FMM (detta dokument) - 1 Kalibreringscertifikat CS CD-skiva med: - programvara CoCoS bruksanvisning CS 1000 HYDAC Filter Systems GmbH BeWa FMM c sv doc sv Sida 13 /

14 Kännetcknande för FMM Kännetcknande för FMM FluidMonitoring Modul FMM-serien kombinerar vätskeövervakningsprodukterna ContaminationSensor CS 1000 och AquaSensor AS 1000 i ett system. FMM är ett robust och stationärt system för online-mätning i hydraul- och smörjvätskor av: Partikelföroreningar och vattenhalt (t.ex. för läckagedetektering). FMM har alla nödvändiga anslutningar och kan enkelt integreras i befintliga hydraulkretslopp. FMM får användas vid drifttryck upp till 40 bar. Till FMM:s användningsområden hör hydraulkretslopp med filter och kylare/värmare. Fördelarna med FMM är följande: Ekonomisk monteringslösning Tidig registrering av kritiska maskintillstånd Kontinuerlig övervakning av oljenivåer Statusorienterad underhållsplanering Användningsanvisning FÖRSIKTIGHET Otillåtna driftsförutsättningar FMM förstörs Använd endast FMM med mineraloljor eller med raffinerade produkter som baseras på mineraloljor. Överskrid inte det maximala drifttrycket. HYDAC Filter Systems GmbH sv Sida 14 / 28

15 Kännetcknande för FMM Hydraulkopplingsschema HYDAC Filter Systems GmbH sv Sida 15 / 28

16 Kännetcknande för FMM Komponenter i FMM Pos. Beskrivning 1 FMM-anslutningsblock 2 ContaminationSensor CS 1000-serien 3 8-poligt kontaktdon, M12x1 4 AquaSensor AS 1000 Serie 5 5-poligt kontaktdon, M12x1 6 Ingång (IN), anslutning via mätkoppling 1604 eller G ¼ enligt ISO Strypventil ingång (IN) 8 Utgång (OUT), anslutning via mätkoppling 1604 eller G ¼ enligt ISO Strypventil utgång (OUT) 10 Testanslutning (TP1), mätkoppling 1604 HYDAC Filter Systems GmbH sv Sida 16 / 28

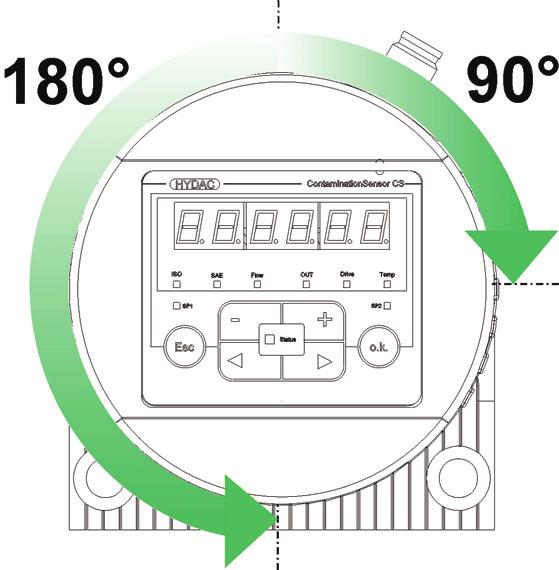

17 Kännetcknande för FMM Dimensioner Vrida displayen steglöst Displayen på CS 1000 kan vridas steglöst 270, varav 180 moturs och 90 medurs. Vrid displayen för hand genom att ta tag i täckplattan och föra den i önskad riktning. Inga verktyg får användas för att vrida displayen. HYDAC Filter Systems GmbH sv Sida 17 / 28

18 FMM mekanisk installation FMM mekanisk installation Vi rekommenderar ett vertikalt monteringsläge så att flödesriktningen blir nerifrån och uppåt. Vid val av installationsplats, tänk på de aktuella miljöfaktorerna, t.ex. temperatur, damm, vatten, etc. CS-enheten har skyddsklass IP67 enligt DIN / EN60529 / IEC 529 / VDE FMM kan monteras med hjälp av: de båda fästhålen i anslutningsblocket med 2x cylinderskruvar M6 x 55 mm enligt ISO 4762 de båda fästhålen i CS1000 med 2x cylinderskruvar M8 x 55 mm enligt ISO 4762 de fyra gängade hålen i anslutningsblocket med 4x skruvar M6 HYDAC Filter Systems GmbH sv Sida 18 / 28

19 FMM hydraulisk installation FMM hydraulisk installation För att minska risken för mätfel p.g.a. att luft innesluts i systemet, rekommenderar vi att flödesriktningen genom FMM anordnas nerifrån (IN) och uppåt (OUT). Drifttrycket i hydraulsystemet ska ställas in så att flödet vid ingången på FMM ligger inom tillåtna gränser. FMM levereras med två mätkopplingar av typ 1604 på ingången (IN) och utgången (OUT). Om en hydraulanslutning ska sitta på anslutningsgängan G1/4 enligt ISO 228 ska mätkopplingarna demonteras. Anslutningshålen på FMM är utförda som genomgående hål. Det finns därför tre olika anslutningsvarianter: IN / TP1 / OUT anslutningar på "baksidan" IN / TP1 / OUT anslutningar på "sidan" IN / TP1 / OUT anslutningar på "framsidan" (vid leverans) Pluggarna kan bytas ut mot mätkopplingar och vise versa. HYDAC Filter Systems GmbH sv Sida 19 / 28

20 Anslutning av FMM till hydraulsystemet Anslutning av FMM till hydraulsystemet VARNING Hydraulsystem är trycksatta Personskada Genomför en tryckavlastning före arbeten på hydraulsystem. Om hydraulsystemet innehåller partiklar större än 400 micron, eller om partiklar av sådan storlek kan förväntas uppträda, måste ett filter monteras före FMM (t.ex. CM- S). Anslut FMM till hydraulsystemet på följande sätt: 1. Kontrollera trycket vid mätpunkten. Det måste ligga inom tillåtet område. 2. Gör hydraulsystemet trycklöst. 3. Börja med att ansluta returledningen till utgången (OUT) på FMM. (Anslutningsgänga G1/4 ISO 228 eller testanslutning 1604) Vi rekommenderar en returledning med invändig Ø 4mm. 4. Anslut sedan returledningens andra ände, t.ex. till systemtanken. 5. Därefter ansluts mätledningen till ingången (IN) på FMM. (Anslutningsgänga G1/4 ISO 228 eller testanslutning 1604) För att förhindra partikelavlagringar rekommenderas en tryckledning med invändig Ø 4mm. 6. Anslut slutligen mätledningens andra ände till mätporten. 7. Hydraulinstallationen av FMM är nu klar. HYDAC Filter Systems GmbH sv Sida 20 / 28

21 Flödesreglering Flödesreglering Flödet genom FMM måste ställas in på det tillåtna mätområdet som gäller för ContaminationSensor CS Detta ligger mellan 30 ml/min till 300 ml/min. Flödet ställs in med strypventilen på utgången OUT. Vi rekommenderar följande tillvägagångssätt: Försörj sensorerna med spänning Parametrera mätintervallet för CS 1000 till 20 sekunder Öppna strypventilen vid IN helt Tillkoppla anläggningen Reglera flödet med strypventilen vid OUT Stäng ventilen helt Öppna ventilen för att ställa in, maximalt ett ¼ varv Ställ in flödet på CS 1000 på ca 100 ml/min när anläggningen nått drifttemperatur (ställ om displayen till Flow) Parametrera mätintervallet på CS 1000 till 60 sekunder när flödet är stabilt HYDAC Filter Systems GmbH sv Sida 21 / 28

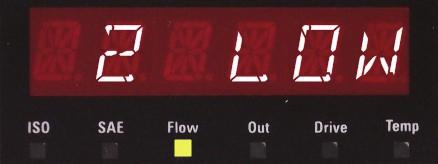

22 Felmeddelanden/felavhjälpning Felmeddelanden/felavhjälpning Nedanstående felmeddelanden kan förekomma när CS1000 används med FMManslutningsblocket. LED Blinkande kod / Display / Analog utgång / Kopplingsutgång Status Gör så här: Kontrollera flödet Röd 4,4 ma / 2,2 V* Öppen Flödet för lågt Öka ingångstrycket eller kontrollera utgångstrycket vid mätpunkten. Öppna flödesventilen vid behov. Röd 19,9 ma / 9,95 V* Öppen Flödet kan inte fastställas Sensorns status kan inte definieras Kontrollera flödet Om oljans renhetsgrad ligger under gränsen för mätvärdet (ISO 9/8/7) kan det dröja ett par mätcykler innan föroreningsvärdet visas Öka ingångstrycket eller kontrollera utgångstrycket vid mätpunkten. Reglera flödet med flödesventilen. Ytterligare felmeddelanden beskrivs i bruksanvisningen till CS1000. HYDAC Filter Systems GmbH sv Sida 22 / 28

23 FMM bortkoppling från hydraulsystem FMM bortkoppling från hydraulsystem Ta FMM ur drift på följande sätt: 1. Dra ut kontakten till CS1000 och AS Genomför en tryckavlastning på systemet. 3. Demontera anslutningsledningarna till FMM. 4. Demontera FMMP. FMM bortskaffande Emballaget ska återvinnas i enlighet med gällande bestämmelser. Vid nedstängning och/eller skrotning av FCU måste lokala riktlinjer och föreskrifter följas för personalens säkerhet och skydd av miljön. Detta gäller i synnerhet den olja som finns i enheten, komponenter som är förorenade av olja samt elektronikkomponenter. Efter demonteringen och när de olika materialen har sorterats ska dessa återanvändas eller tas om hand på korrekt sätt i enlighet med lokala föreskrifter. HYDAC Filter Systems GmbH sv Sida 23 / 28

24 Reservdelar och tillbehör Reservdelar och tillbehör Reservdelar Beskrivning St. Art.nr Skruvar för CS Strypventil, DV5E-14x-J Skruvkoppling, typ Tillbehör Beskrivning St. Art.nr Kontaktdon med skruvanslutning, 8-poligt, M12x Kontaktdon med 2 m-kabel, skärmat, 8-poligt, M12x Kontaktdon med 5 m-kabel, skärmat, 8-poligt, M12x Förlängningskabel 5 m, 8-poligt kontaktdon, M12x1 / 8-polig stickkontakt, M12x Kontaktdon med skruvanslutning, 5-poligt, M12x Ytterligare reservdelar och tillbehör beskrivs i respektive produktdokumentation. HYDAC Filter Systems GmbH sv Sida 24 / 28

25 Tekniska data Tekniska data Tekniska data FMM Monteringsposition Max. drifttryck Min. differenstryck Anslutning (IN / OUT) Tätningsmaterial Tillåtet viskositetsområde Medietemperatur Omgivningstemperatur Vikt Vertikal, flödesriktning nerifrån och uppåt 15 bar / 217 psi 1 bar, rekommendation 3 bar mätanslutning 1604 eller gänga G ¼ enligt ISO 228 FPM mm²/s C / F C / F 4,3 kg Ytterligare tekniska specifikationer finns i bruksanvisningen till respektive komponent. Kundtjänst Hänvändelse för kalibrering eller reparation: HYDAC Servicenter GmbH Rehgrabenstrasse, Werk Saarbrücken - Dudweiler Telefon: ++49 (0) Telefax: ++49 (0) E-post: service@hydac.com HYDAC Filter Systems GmbH sv Sida 25 / 28

26

27

28 HYDAC Filter Systems GmbH Industriegebiet Postfach Sulzbach/Saar Sulzbach/Saar Tyskland Tyskland Tel: +49 (0) växel Fax: +49 (0) teknik Fax: +49 (0) försäljning Internet: E-post:
