1 WorkFit-B, LD User's Guide - English Guía del usuario - Español Manuel de l utilisateur - Français Gebruikersgids - Nederlands Benutzerhandbuch - Deutsch Guida per l utente - Italiano Användarhandbok - svenska : 20" (508mm) 32" (824mm) REKTANGELFORMAD ARBETSYTA 23.5"-26.5" * ( mm) lbs ( kg)* 31.5"-48" * ( mm) 0.80"-1.75" * (20-44 mm) ANNAN FORM AV ARBETSYTA < 51.25" * (1302 mm) 0.80"-1.75"* (20-44 mm) < 36" * (914 mm) *Arbetsytans och monteringsutrustningens totala vikt måste vara < 27,2 kg (60 lbs). Arbetsytan måste uppfylla ALLA specifikationskrav för dimension och viktgräns. VARNING! Ytterligare tillbehör kan påverka att bordet tippar över. Träarbetsytans estimerade vikt Arbetsytans bredd Estimerad vikt per kvadratfot 0.80 (20 mm) 2.9 lbs (1.32 kg) 1.25 (32 mm) 4.5 lbs (2.04 kg) 1.75 (44 mm) 6.3 lbs (2.86 kg) Viktigt! Efter avslutad installation måste du justera produkten. Se till att all utrustning är installerad korrekt innan du påbörjar justeringen. Du ska lätt kunna flytta produkten över hela rörelseområdet och den ska stanna i den position du lämnar den. Om det är för lätt eller trögt att ändra positioner eller om produkten inte stannar i avsedd position, följ justeringsinstruktionerna för optimal positionsrörlighet. Det kan ta mer än en justering för att nå önskat beteernde beroende på produkt och justering. Om du lägger till eller tar bort utrustning bör du jutera produkten för den nya viktbelastningen. På så sätt bibehåller du en säker och behaglig arbetssitation. 1 of 15

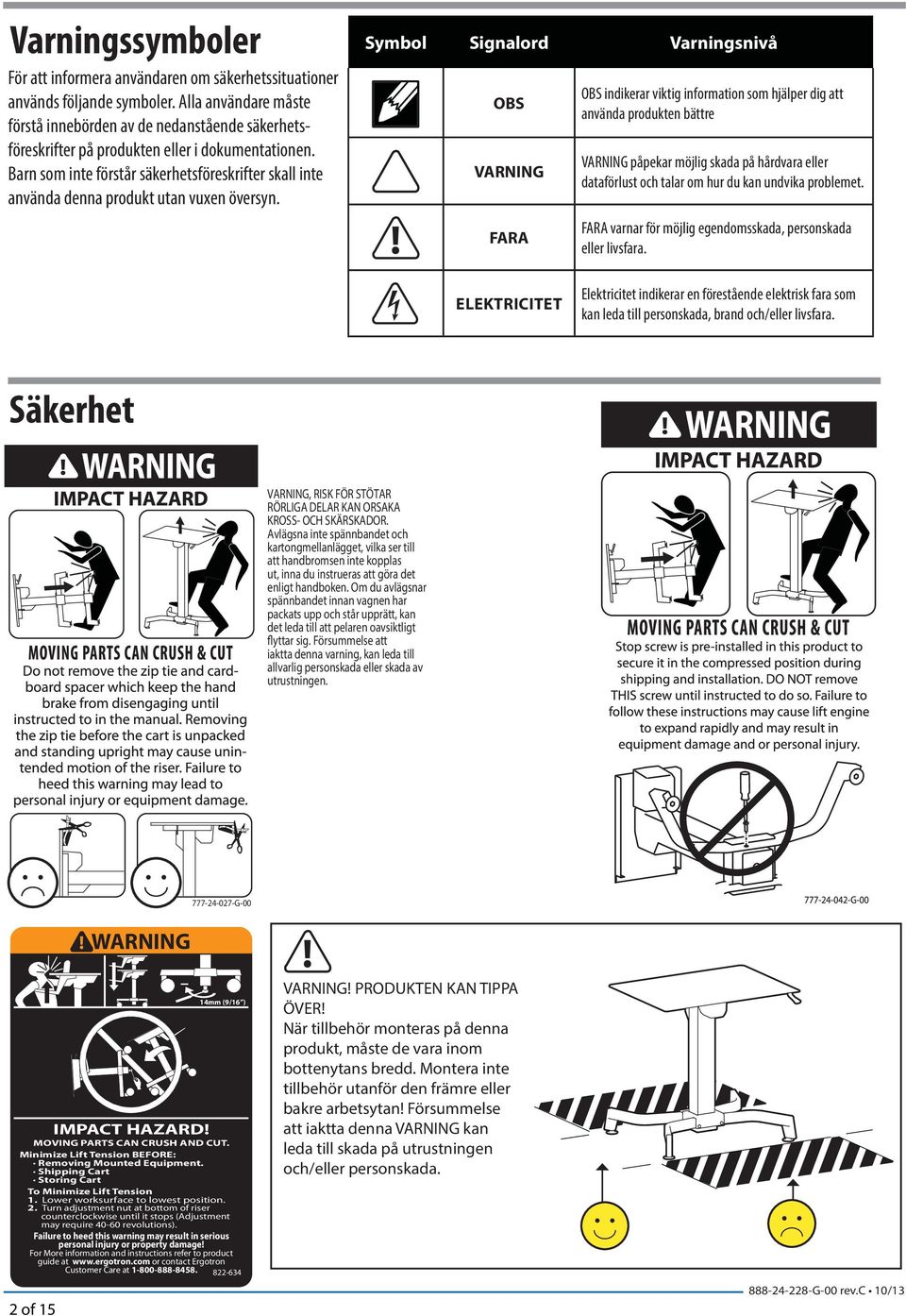

2 Varningssymboler Symbol Signalord Varningsnivå För att informera användaren om säkerhetssituationer används följande symboler. Alla användare måste förstå innebörden av de nedanstående säkerhetsföreskrifter på produkten eller i dokumentationen. Barn som inte förstår säkerhetsföreskrifter skall inte använda denna produkt utan vuxen översyn. OBS VARNING FARA OBS indikerar viktig information som hjälper dig att använda produkten bättre VARNING påpekar möjlig skada på hårdvara eller dataförlust och talar om hur du kan undvika problemet. FARA varnar för möjlig egendomsskada, personskada eller livsfara. ELEKTRICITET Elektricitet indikerar en förestående elektrisk fara som kan leda till personskada, brand och/eller livsfara. Säkerhet VARNING, RISK FÖR STÖTAR RÖRLIGA DELAR KAN ORSAKA KROSS- OCH SKÄRSKADOR. Avlägsna inte spännbandet och kartongmellanlägget, vilka ser till att handbromsen inte kopplas ut, inna du instrueras att göra det enligt handboken. Om du avlägsnar spännbandet innan vagnen har packats upp och står upprätt, kan det leda till att pelaren oavsiktligt flyttar sig. Försummelse att iaktta denna varning, kan leda till allvarlig personskada eller skada av utrustningen G-00 WARNING IMPACT HAZARD! MOVING PARTS CAN CRUSH AND CUT. Minimize Lift Tension BEFORE: Removing Mounted Equipment. Shipping Cart Storing Cart To Minimize Lift Tension 1. Lower worksurface to lowest position. 2. Turn adjustment nut at bottom of riser counterclockwise until it stops (Adjustment may require revolutions). Failure to heed this warning may result in serious personal injury or property damage! For More information and instructions refer to product guide at or contact Ergotron Customer Care at of 15 14mm (9/16 ) VARNING! PRODUKTEN KAN TIPPA ÖVER! När tillbehör monteras på denna produkt, måste de vara inom bottenytans bredd. Montera inte tillbehör utanför den främre eller bakre arbetsytan! Försummelse att iaktta denna VARNING kan leda till skada på utrustningen och/eller personskada.

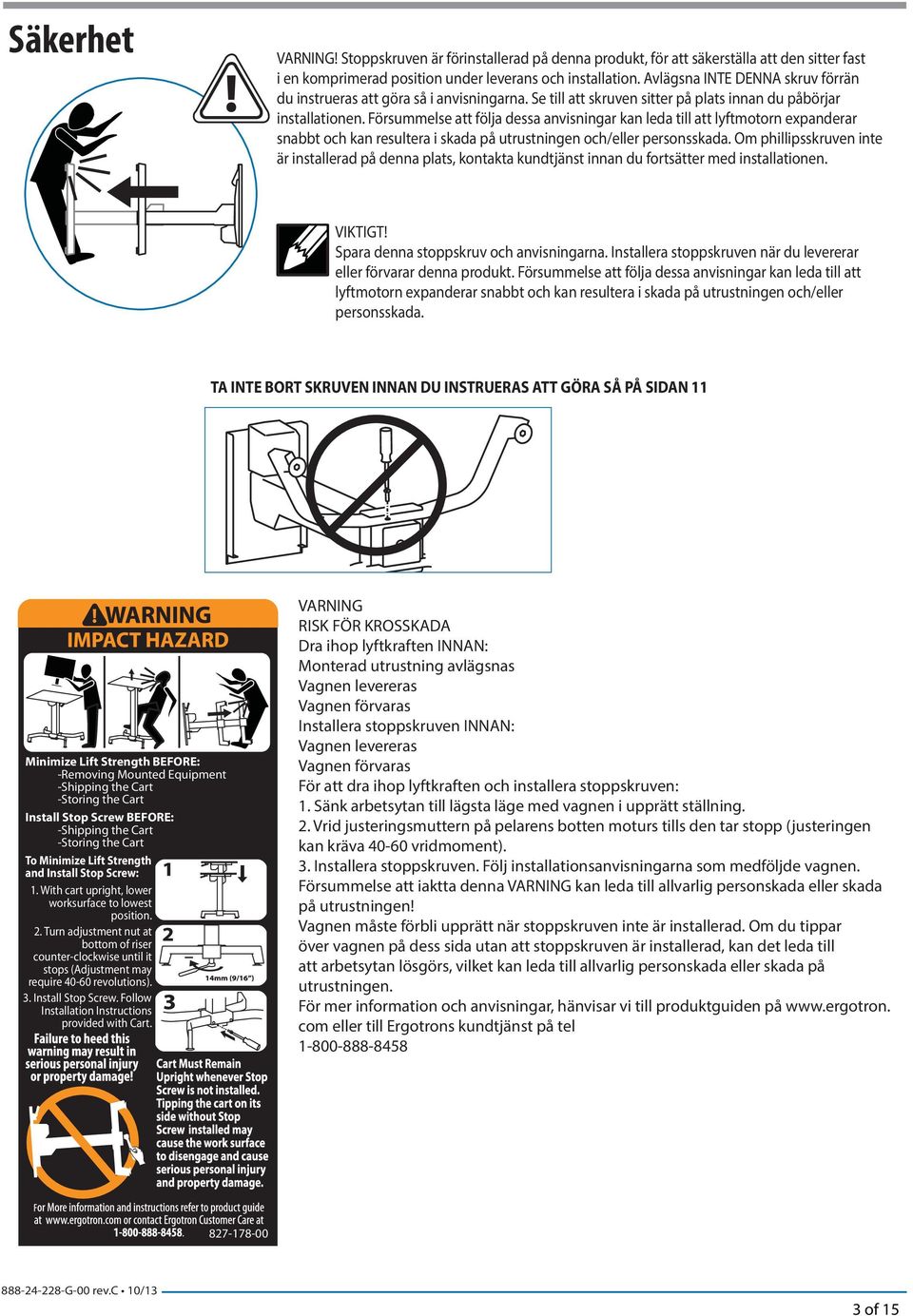

3 Säkerhet VARNING! Stoppskruven är förinstallerad på denna produkt, för att säkerställa att den sitter fast i en komprimerad position under leverans och installation. Avlägsna INTE DENNA skruv förrän du instrueras att göra så i anvisningarna. Se till att skruven sitter på plats innan du påbörjar installationen. Försummelse att följa dessa anvisningar kan leda till att lyftmotorn expanderar snabbt och kan resultera i skada på utrustningen och/eller personsskada. Om phillipsskruven inte är installerad på denna plats, kontakta kundtjänst innan du fortsätter med installationen. VIKTIGT! Spara denna stoppskruv och anvisningarna. Installera stoppskruven när du levererar eller förvarar denna produkt. Försummelse att följa dessa anvisningar kan leda till att lyftmotorn expanderar snabbt och kan resultera i skada på utrustningen och/eller personsskada. TA INTE BORT SKRUVEN INNAN DU INSTRUERAS ATT GÖRA SÅ PÅ SIDAN 11 Minimize Lift Strength BEFORE: -Removing Mounted Equipment -Shipping the Cart -Storing the Cart Install Stop Screw BEFORE: -Shipping the Cart -Storing the Cart To Minimize Lift Strength and Install Stop Screw: 1. With cart upright, lower worksurface to lowest position. 2. Turn adjustment nut at bottom of riser counter-clockwise until it stops (Adjustment may require revolutions). 3. Install Stop Screw. Follow Installation Instructions provided with Cart. VARNING RISK FÖR KROSSKADA Dra ihop lyftkraften INNAN: Monterad utrustning avlägsnas Vagnen levereras Vagnen förvaras Installera stoppskruven INNAN: Vagnen levereras Vagnen förvaras För att dra ihop lyftkraften och installera stoppskruven: 1. Sänk arbetsytan till lägsta läge med vagnen i upprätt ställning. 2. Vrid justeringsmuttern på pelarens botten moturs tills den tar stopp (justeringen kan kräva vridmoment). 3. Installera stoppskruven. Följ installationsanvisningarna som medföljde vagnen. Försummelse att iaktta denna VARNING kan leda till allvarlig personskada eller skada på utrustningen! Vagnen måste förbli upprätt när stoppskruven inte är installerad. Om du tippar över vagnen på dess sida utan att stoppskruven är installerad, kan det leda till att arbetsytan lösgörs, vilket kan leda till allvarlig personskada eller skada på utrustningen. För mer information och anvisningar, hänvisar vi till produktguiden på com eller till Ergotrons kundtjänst på tel of 15

4 Temporarily adhere Template to bottom of worksurface and drill holes as specified Refer to installation instructions for (118 mm) attachment of the brake release (99 mm) Ø 3 mm x 10 mm Deep (Ø 1/8 x 3/8 Deep) 16x Ø 4 mm x 10 mm Deep (Ø 5/32 x 3/8 Deep) 1. Center this mark from side-to-side. 2. For RECTANGULAR work surfaces: Place this mark (334mm) from the FRONT of the worksurface. 3. For NON-RECTANGULAR work surfaces: Place this mark 18.9 (480mm) from the BACK of the worksurface G-00 rev.a 04/ (39.5 mm) 0.49 (12.5 mm) 4x Ø 6.5 mm Through 5x WorkFit PD Accessory Mounting Holes 0.22 (5.5 mm) (40mm) (40mm) Ø 12 mm Through (33mm) (33mm) 7.09 (180 mm) 3.15 (80 mm) CENTER OF MOUNTING PLATE 4.37 (111 mm) For NON-RECTANGULAR work surfaces: Place this mark 18.9 (480mm) from the back of the worksurface For RECTANGULAR work surfaces: Place this mark (334mm) from the front of the worksurface 6.14 (156 mm) 2.38 (60.5 mm) 7.91 (201 mm) 2.38 (60.5 mm) 3.54 (90 mm) 3.94 (100 mm) 2.24 (57 mm) 3.27 (83 mm) 3.15 (80 mm) 4.06 (103 mm) 3.19 (81 mm) Komponenter A B C 1 2 TEMPLATE FOR WorkFit-B, LD 16x #12-14 x 5/ x FRONT OF 4x ST3.9 x 16mm M2.9 x 7mm Verktyg som behövs 14mm Ø 1/8" (3 mm) Ø 5/32" (4 mm) Ø 1/4" (6.5 mm) Ø 15/32" (12 mm) 4 of 15

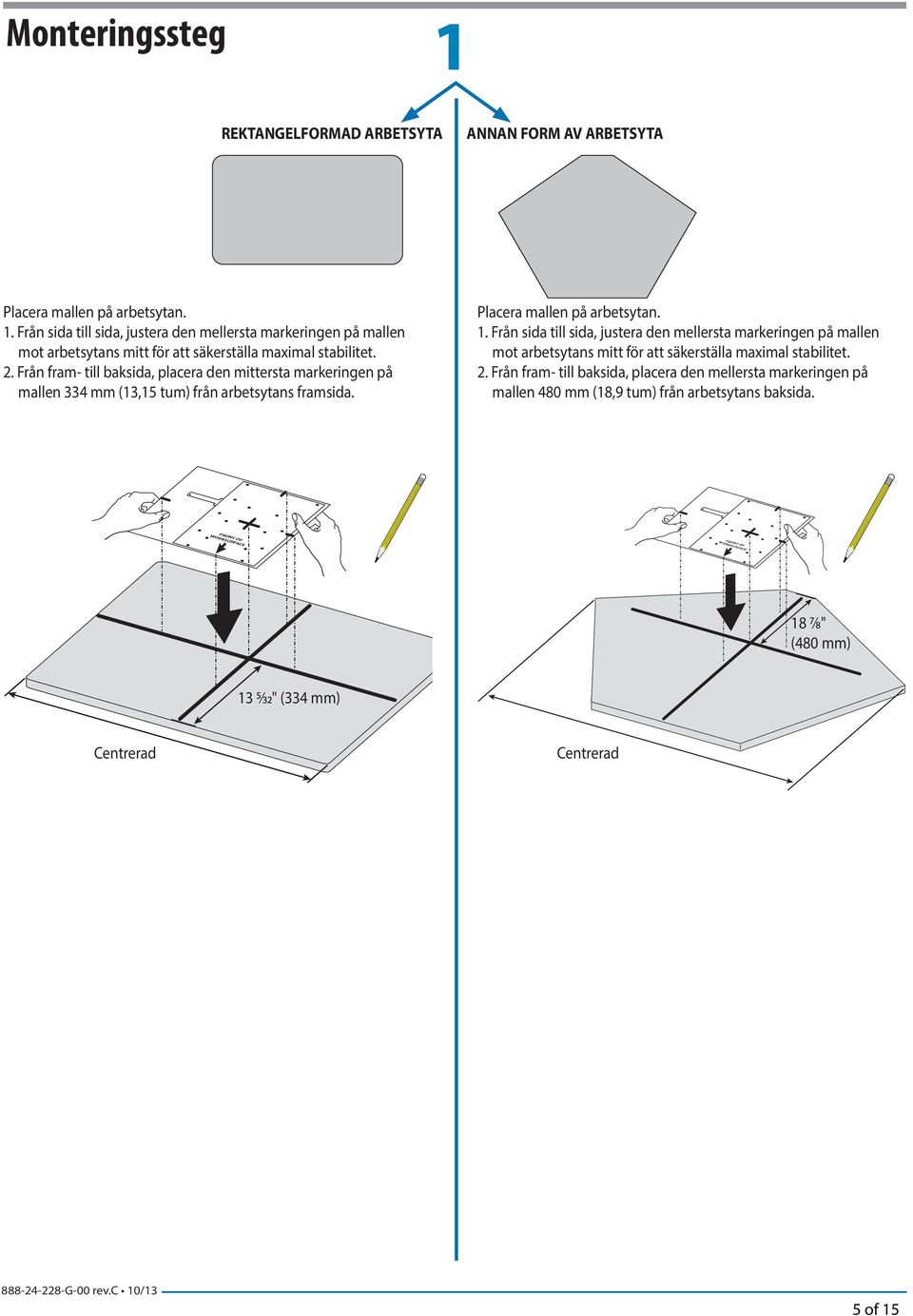

5 FRONT OF FRONT OF Monteringssteg 1 REKTANGELFORMAD ARBETSYTA ANNAN FORM AV ARBETSYTA Placera mallen på arbetsytan. 1. Från sida till sida, justera den mellersta markeringen på mallen mot arbetsytans mitt för att säkerställa maximal stabilitet. 2. Från fram- till baksida, placera den mittersta markeringen på mallen 334 mm (13,15 tum) från arbetsytans framsida. Placera mallen på arbetsytan. 1. Från sida till sida, justera den mellersta markeringen på mallen mot arbetsytans mitt för att säkerställa maximal stabilitet. 2. Från fram- till baksida, placera den mellersta markeringen på mallen 480 mm (18,9 tum) från arbetsytans baksida " (480 mm) " (334 mm) Centrerad Centrerad 5 of 15

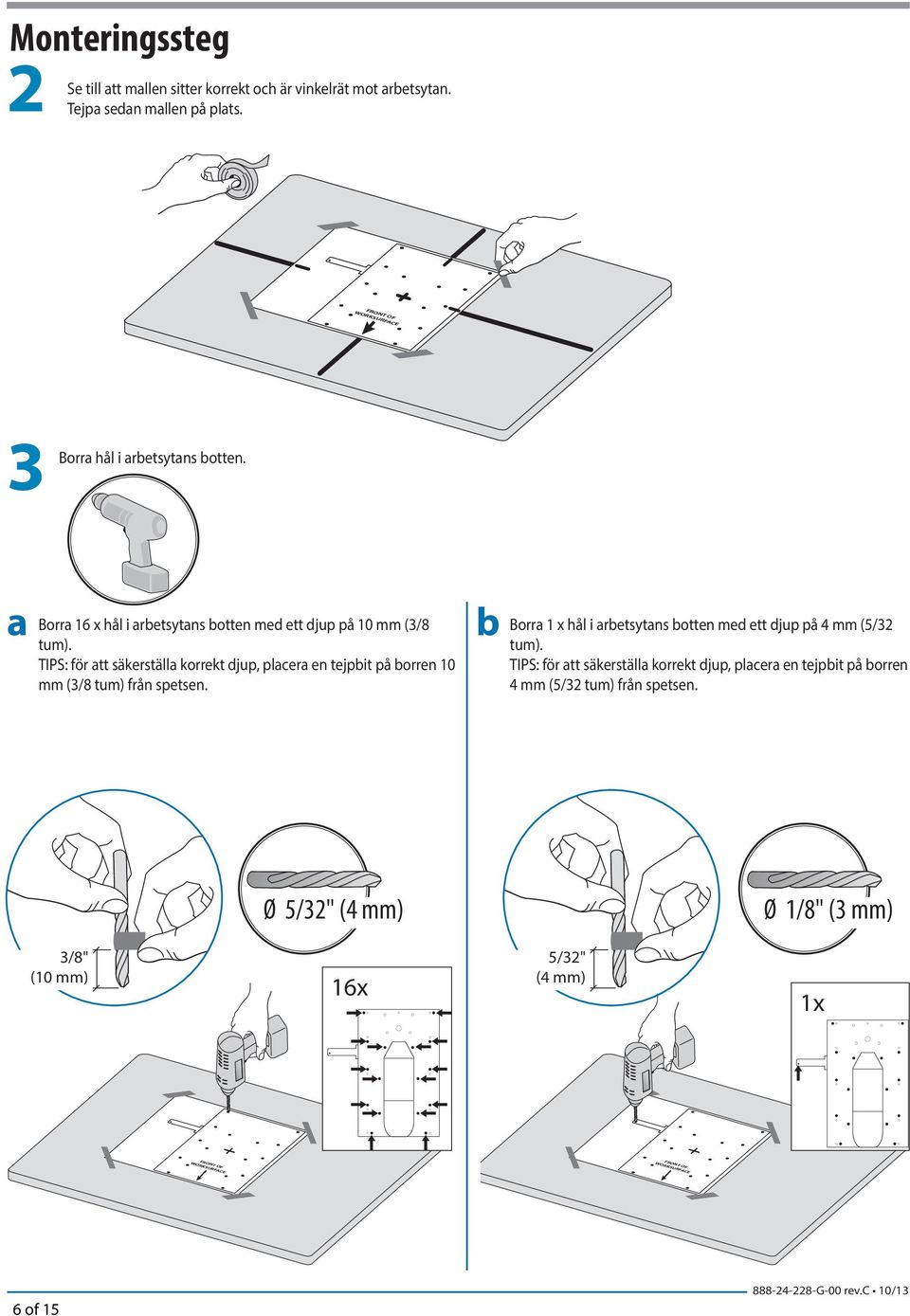

6 FRONT OF FRONT OF FRONT OF Monteringssteg 2 Se till att mallen sitter korrekt och är vinkelrät mot arbetsytan. Tejpa sedan mallen på plats. 3 Borra hål i arbetsytans botten. a Borra 16 x hål i arbetsytans botten med ett djup på 10 mm (3/8 tum). TIPS: för att säkerställa korrekt djup, placera en tejpbit på borren 10 mm (3/8 tum) från spetsen. b Borra 1 x hål i arbetsytans botten med ett djup på 4 mm (5/32 tum). TIPS: för att säkerställa korrekt djup, placera en tejpbit på borren 4 mm (5/32 tum) från spetsen. Ø 5/32" (4 mm) Ø 1/8" (3 mm) 3/8" (10 mm) 16x 5/32" (4 mm) 6 of 15

7 FRONT OF FRONT OF Monteringssteg Borra hålen i arbetsytan ENDAST om du planerar att fästa något av WorkFit PD-tillbehören. TIPS: när du borrar dessa hål, placera något under arbetsytan så att du inte borrar i ytan nedanför. c Ø 1/4" (6.5 mm) d Ø 15/32" (12 mm) 4x FRONT OF 4 Avlägsna mallen. 7 of 15

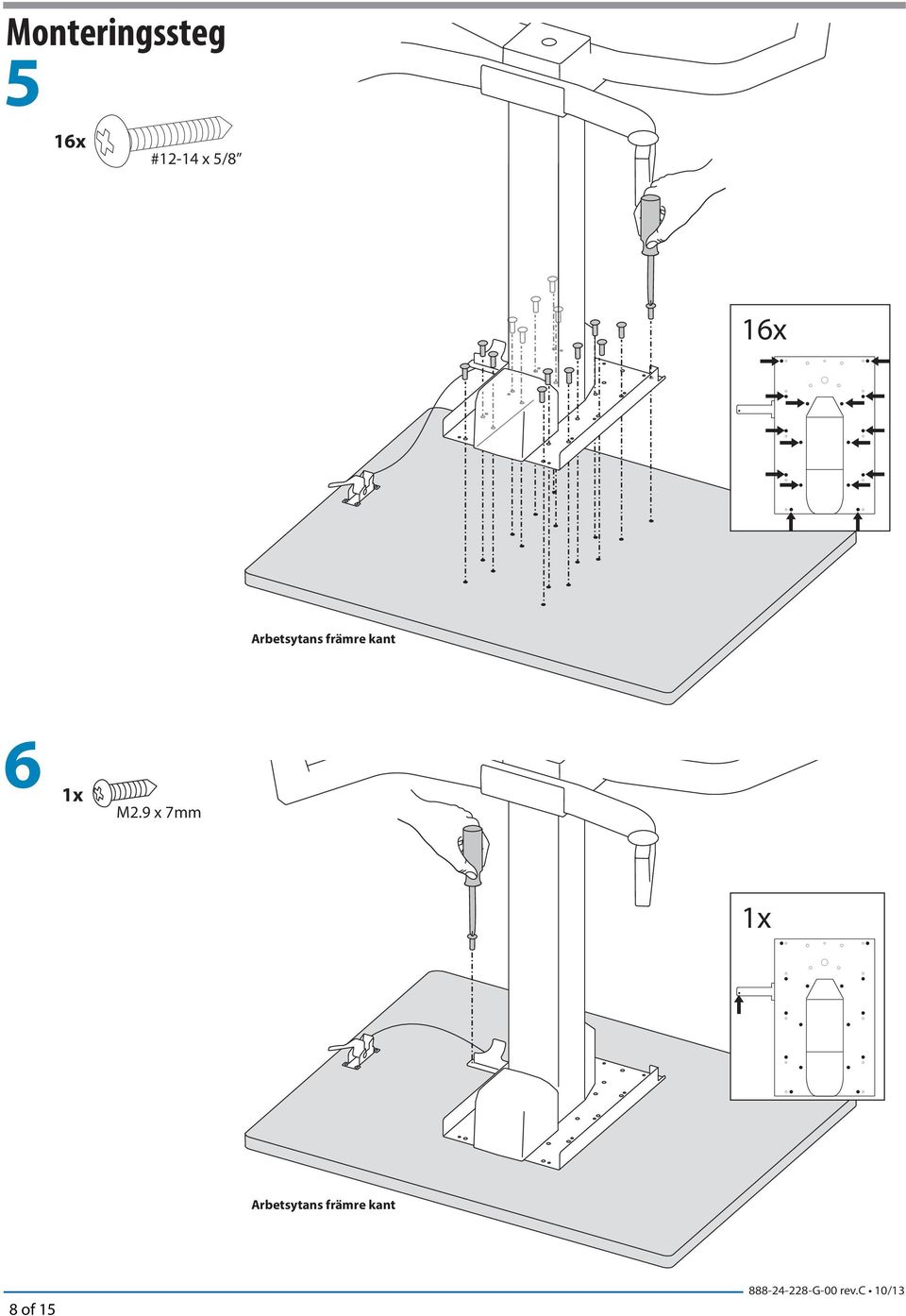

8 Monteringssteg 5 16x #12-14 x 5/8 16x Arbetsytans främre kant 6 M2.9 x 7mm Arbetsytans främre kant 8 of 15

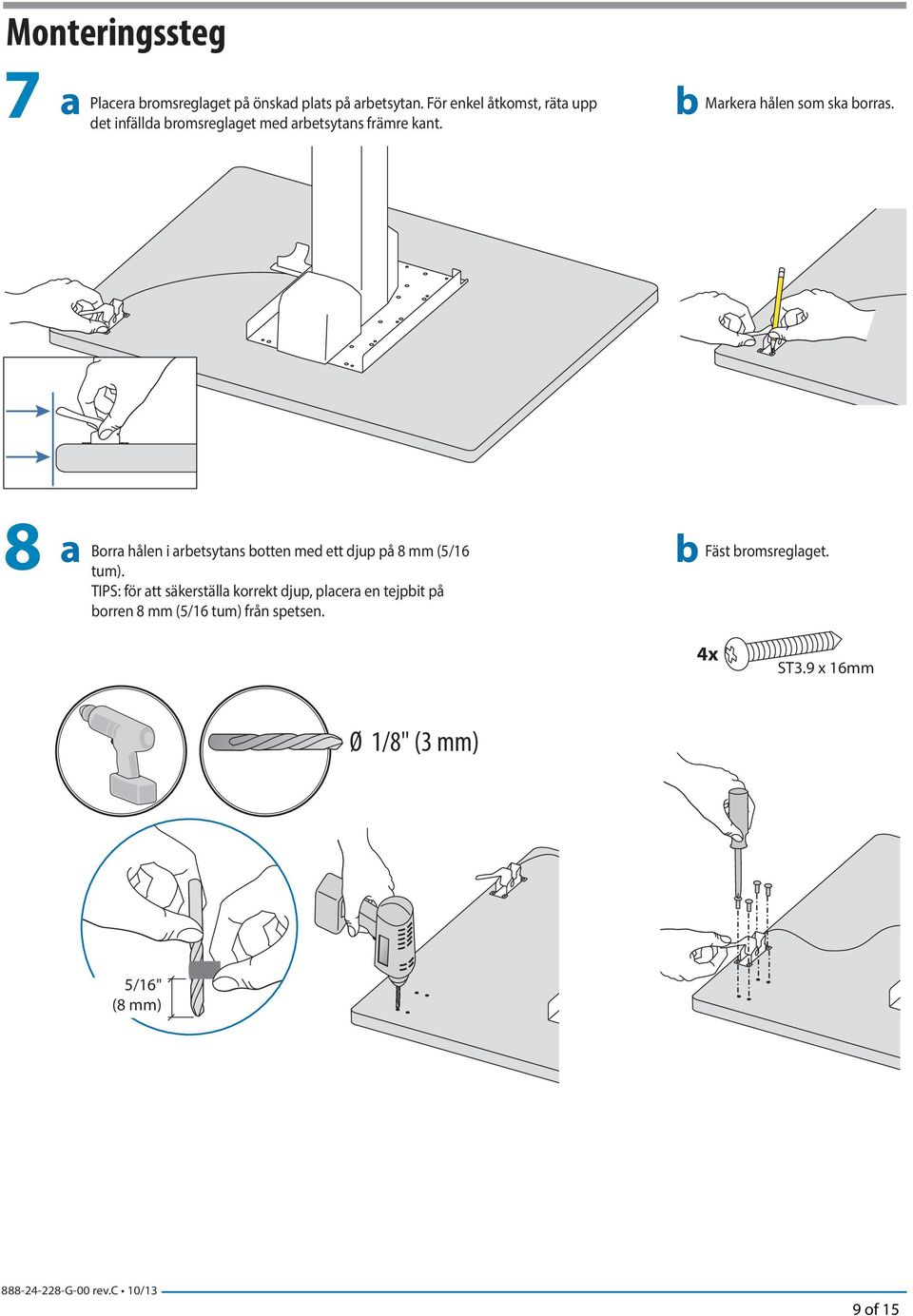

9 Monteringssteg 7 a Placera bromsreglaget på önskad plats på arbetsytan. För enkel åtkomst, räta upp det infällda bromsreglaget med arbetsytans främre kant. b Markera hålen som ska borras. 8 a Borra hålen i arbetsytans botten med ett djup på 8 mm (5/16 tum). TIPS: för att säkerställa korrekt djup, placera en tejpbit på borren 8 mm (5/16 tum) från spetsen. b Fäst bromsreglaget. 4x ST3.9 x 16mm Ø 1/8" (3 mm) 5/16" (8 mm) 9 of 15

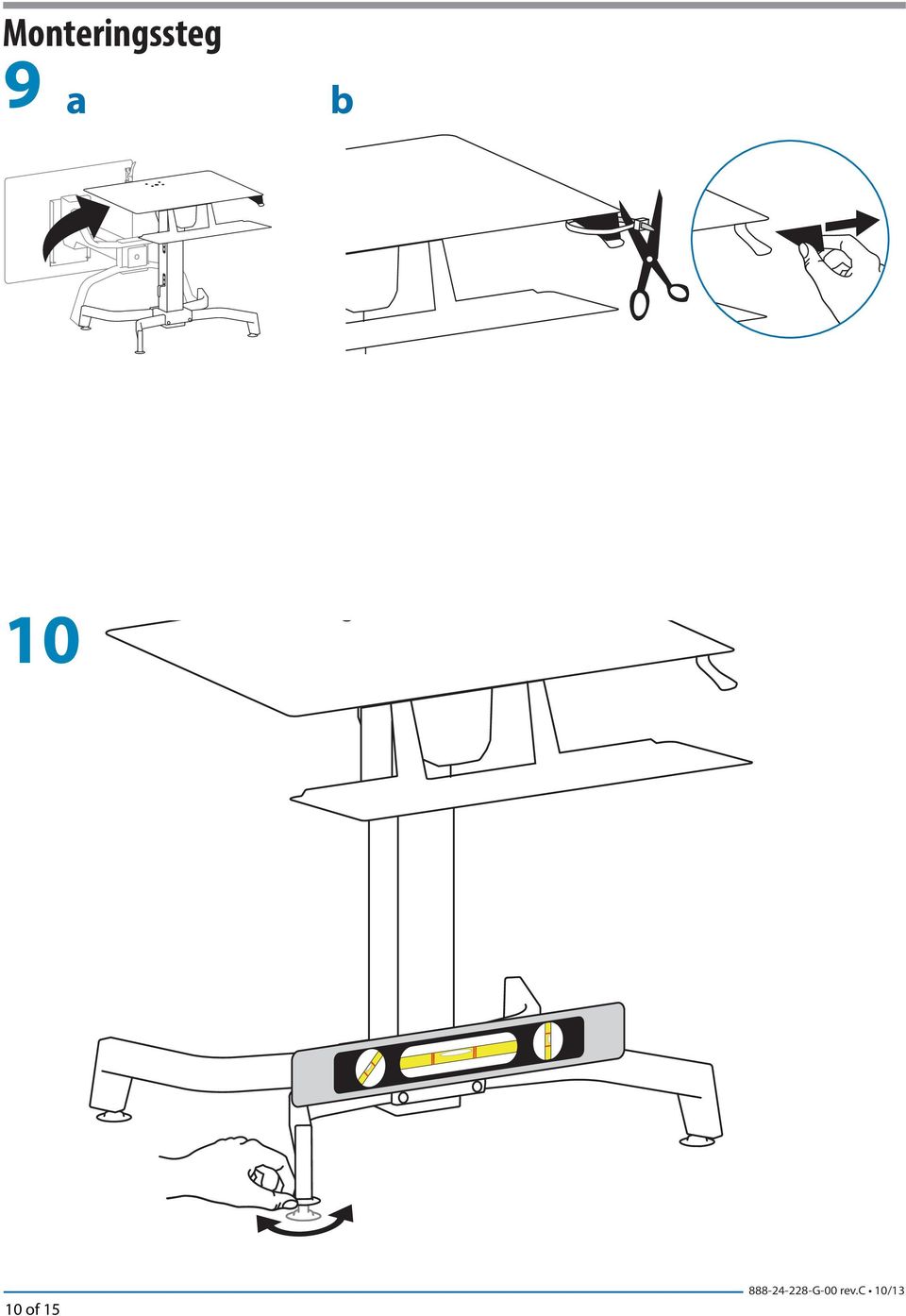

10 Monteringssteg 9 a b of 15

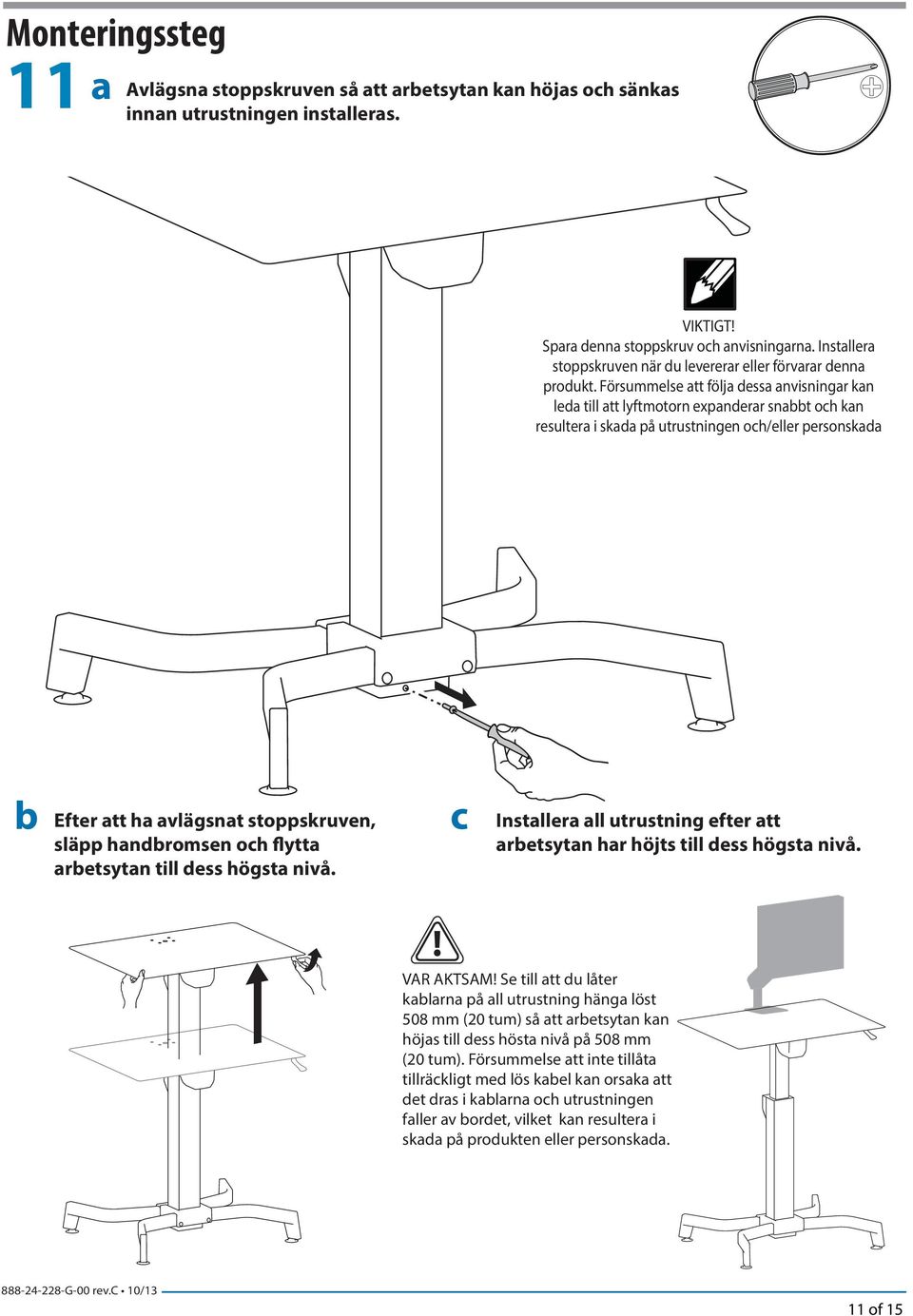

11 Monteringssteg 11 a Avlägsna stoppskruven så att arbetsytan kan höjas och sänkas innan utrustningen installeras. VIKTIGT! Spara denna stoppskruv och anvisningarna. Installera stoppskruven när du levererar eller förvarar denna produkt. Försummelse att följa dessa anvisningar kan leda till att lyftmotorn expanderar snabbt och kan resultera i skada på utrustningen och/eller personskada b Efter att ha avlägsnat stoppskruven, släpp handbromsen och flytta arbetsytan till dess högsta nivå. c Installera all utrustning efter att arbetsytan har höjts till dess högsta nivå. VAR AKTSAM! Se till att du låter kablarna på all utrustning hänga löst 508 mm (20 tum) så att arbetsytan kan höjas till dess hösta nivå på 508 mm (20 tum). Försummelse att inte tillåta tillräckligt med lös kabel kan orsaka att det dras i kablarna och utrustningen faller av bordet, vilket kan resultera i skada på produkten eller personskada. 11 of 15

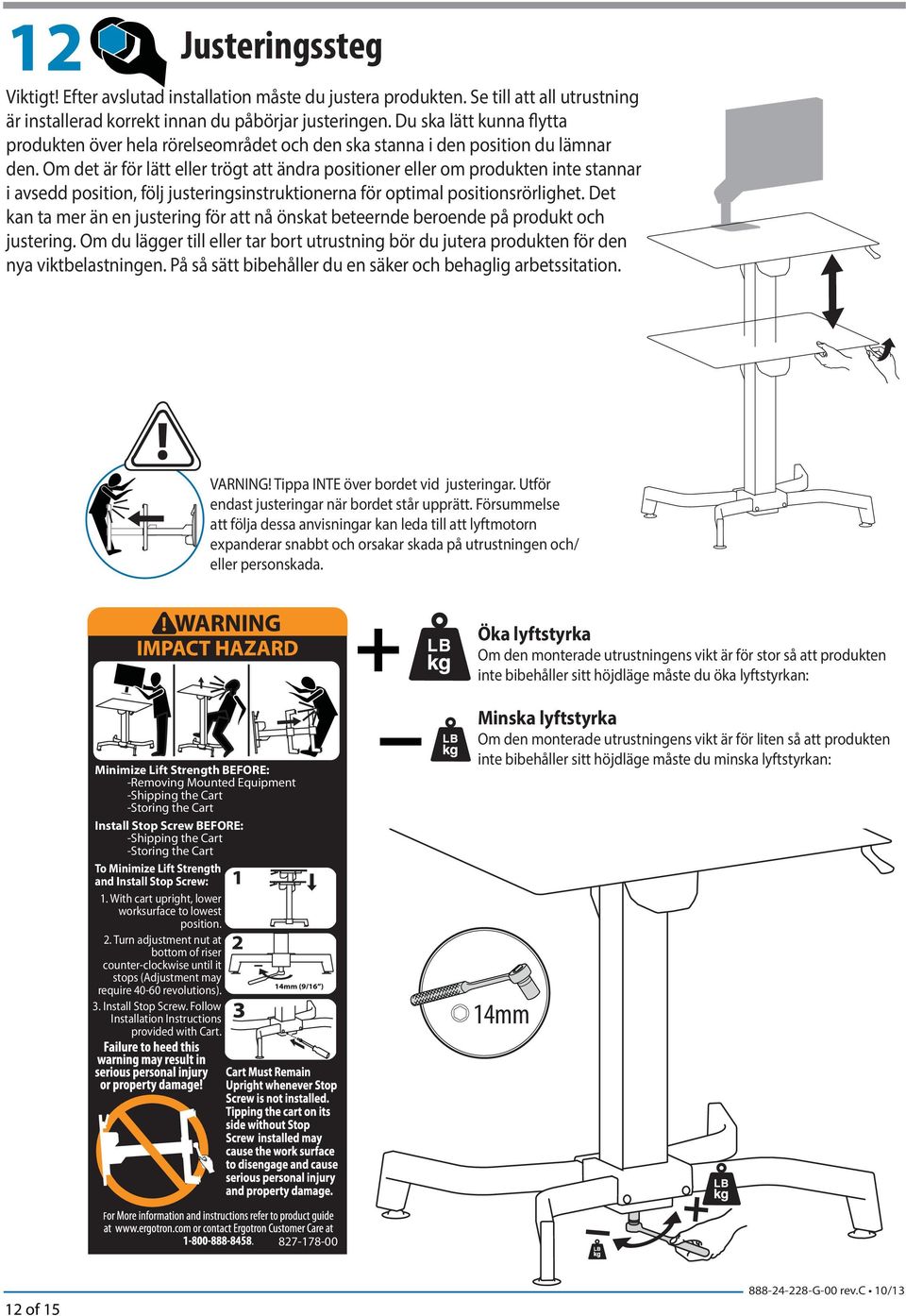

12 12 Justeringssteg Viktigt! Efter avslutad installation måste du justera produkten. Se till att all utrustning är installerad korrekt innan du påbörjar justeringen. Du ska lätt kunna flytta produkten över hela rörelseområdet och den ska stanna i den position du lämnar den. Om det är för lätt eller trögt att ändra positioner eller om produkten inte stannar i avsedd position, följ justeringsinstruktionerna för optimal positionsrörlighet. Det kan ta mer än en justering för att nå önskat beteernde beroende på produkt och justering. Om du lägger till eller tar bort utrustning bör du jutera produkten för den nya viktbelastningen. På så sätt bibehåller du en säker och behaglig arbetssitation. VARNING! Tippa INTE över bordet vid justeringar. Utför endast justeringar när bordet står upprätt. Försummelse att följa dessa anvisningar kan leda till att lyftmotorn expanderar snabbt och orsakar skada på utrustningen och/ eller personskada. Öka lyftstyrka Om den monterade utrustningens vikt är för stor så att produkten inte bibehåller sitt höjdläge måste du öka lyftstyrkan: Minimize Lift Strength BEFORE: -Removing Mounted Equipment -Shipping the Cart -Storing the Cart Install Stop Screw BEFORE: -Shipping the Cart -Storing the Cart To Minimize Lift Strength and Install Stop Screw: 1. With cart upright, lower worksurface to lowest position. 2. Turn adjustment nut at bottom of riser counter-clockwise until it stops (Adjustment may require revolutions). 3. Install Stop Screw. Follow Installation Instructions provided with Cart. Minska lyftstyrka Om den monterade utrustningens vikt är för liten så att produkten inte bibehåller sitt höjdläge måste du minska lyftstyrkan: 14mm of 15

13 BILAGA A - Minimera lyftkraften VARNING. Innan du avlägsnar den monterade utrustningen (monitor, arm, CPU-ställ, etc.) från bordet eller för att förbereda leverans eller förvaring av bordet, är det mycket viktigt att du minimerar lyftkraften. Försummelse att följa dessa anvisningar kan leda till att lyftmotorn expanderar snabbt och orsakar skada på utrustningen och/eller personskada. 1. Släpp handbromsen och flytta arbetsytan till dess högsta nivå. 2. För att minimera lyftkraften, vrid justeringsmuttern moturs med hjälp av en 14 mm hylsnyckel. Fortsätt att justera tills skiftnyckeln slutar att vrida sig. 3. När minimal lyftstyrka erhållits går det att avlägsna den monterade utrustningen. 14mm VARNING! Tippa INTE över bordet vid justeringar. Utför endast justeringar när bordet står upprätt. Försummelse att följa dessa anvisningar kan leda till att lyftmotorn expanderar snabbt och orsakar skada på utrustningen och/eller personskada. 13 of 15

14 BILAGA B - Införing av stoppskruvar VARNING. Innan bordet levereras eller förvaras, eller då bordet är placerat på dess baksida eller på sidan*, är det mycket viktigt att stoppskruven installeras igen. Försummelse att följa dessa anvisningar kan leda till att lyftmotorn expanderar snabbt vilket kan resultera i skada på utrustningen och/eller personskada. 1. Följ anvisningarn i Bilaga A för att minimera lyftkraften. 2. Tryck ned bordet till dess lägsta position. 3. För in stoppskruven nederst på benet. 4. När stoppskruven har intallerats, kan bordet levereras eller förvaras. * Det rekommenderas inte att placera bordet på rygg eller på sidan. 14 of 15
