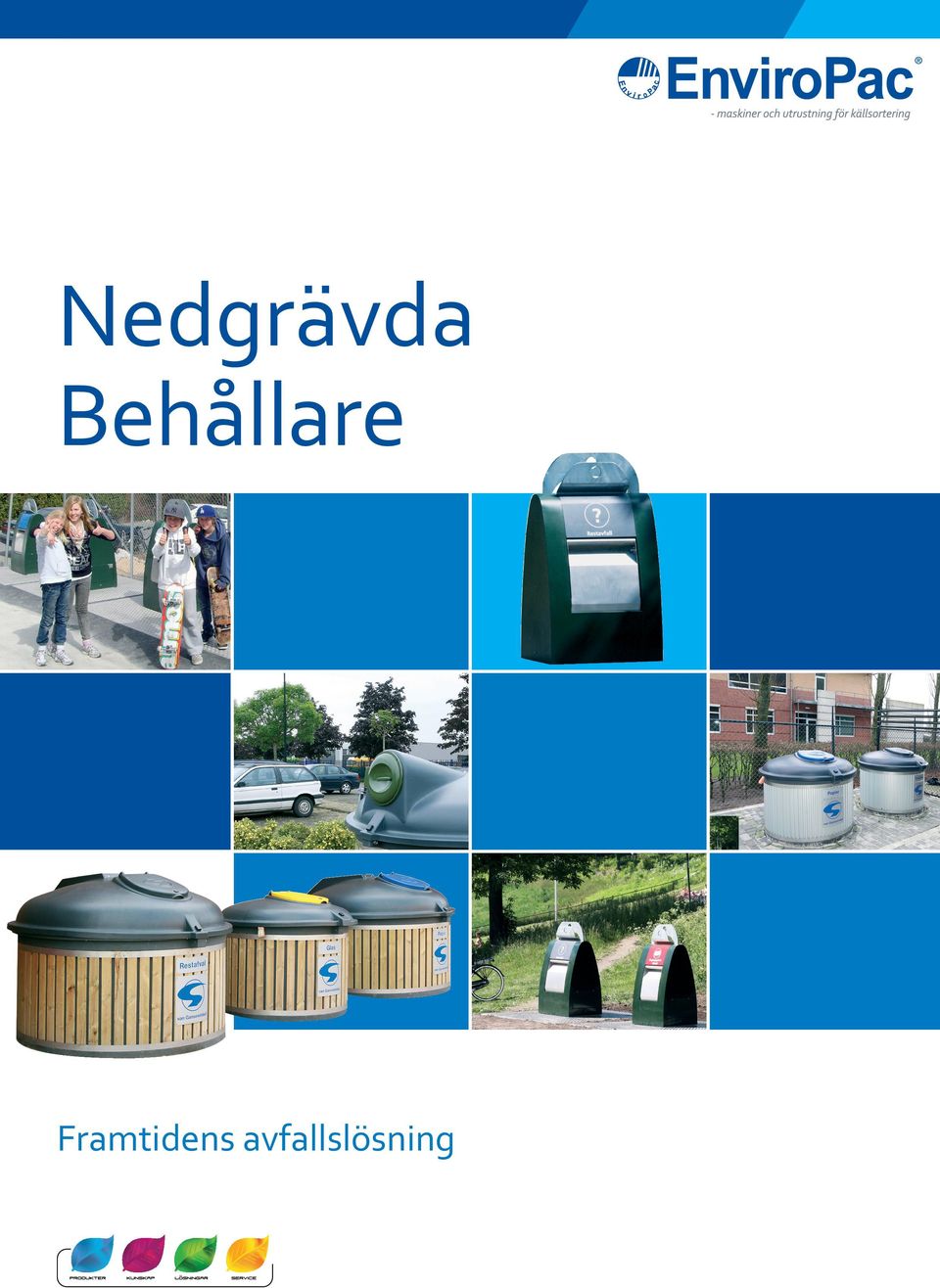

1 Nedgrävda Behållare Framtidens avfallslösning

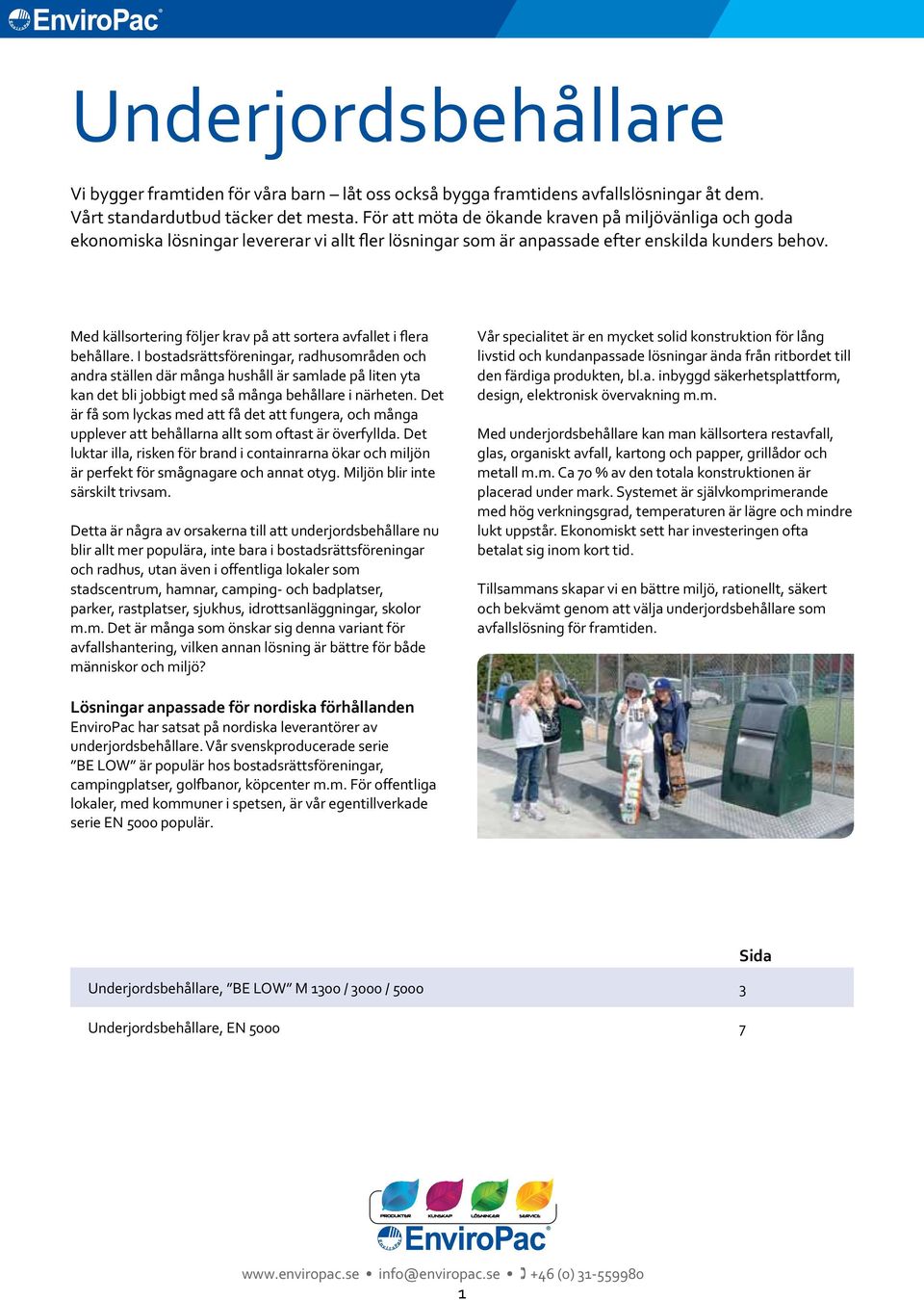

2 Underjordsbehållare Vi bygger framtiden för våra barn låt oss också bygga framtidens avfallslösningar åt dem. Vårt standardutbud täcker det mesta. För att möta de ökande kraven på miljövänliga och goda ekonomiska lösningar levererar vi allt fler lösningar som är anpassade efter enskilda kunders behov. Med källsortering följer krav på att sortera avfallet i flera behållare. I bostadsrättsföreningar, radhusområden och andra ställen där många hushåll är samlade på liten yta kan det bli jobbigt med så många behållare i närheten. Det är få som lyckas med att få det att fungera, och många upplever att behållarna allt som oftast är överfyllda. Det luktar illa, risken för brand i containrarna ökar och miljön är perfekt för smågnagare och annat otyg. Miljön blir inte särskilt trivsam. Detta är några av orsakerna till att underjordsbehållare nu blir allt mer populära, inte bara i bostadsrättsföreningar och radhus, utan även i offentliga lokaler som stadscentrum, hamnar, camping- och badplatser, parker, rastplatser, sjukhus, idrottsanläggningar, skolor m.m. Det är många som önskar sig denna variant för avfallshantering, vilken annan lösning är bättre för både människor och miljö? Lösningar anpassade för nordiska förhållanden EnviroPac har satsat på nordiska leverantörer av underjordsbehållare. Vår svenskproducerade serie BE LOW är populär hos bostadsrättsföreningar, campingplatser, golfbanor, köpcenter m.m. För offentliga lokaler, med kommuner i spetsen, är vår egentillverkade serie EN 000 populär. Vår specialitet är en mycket solid konstruktion för lång livstid och kundanpassade lösningar ända från ritbordet till den färdiga produkten, bl.a. inbyggd säkerhetsplattform, design, elektronisk övervakning m.m. Med underjordsbehållare kan man källsortera restavfall, glas, organiskt avfall, kartong och papper, grillådor och metall m.m. Ca 70 % av den totala konstruktionen är placerad under mark. Systemet är självkomprimerande med hög verkningsgrad, temperaturen är lägre och mindre lukt uppstår. Ekonomiskt sett har investeringen ofta betalat sig inom kort tid. Tillsammans skapar vi en bättre miljö, rationellt, säkert och bekvämt genom att välja underjordsbehållare som avfallslösning för framtiden. Sida Underjordsbehållare, BE LOW M 00 / 000 / 000 Underjordsbehållare, EN PRODUKTER KUNSKAP LÖSNINGER SERVICE info@enviropac.se + (0) -9980

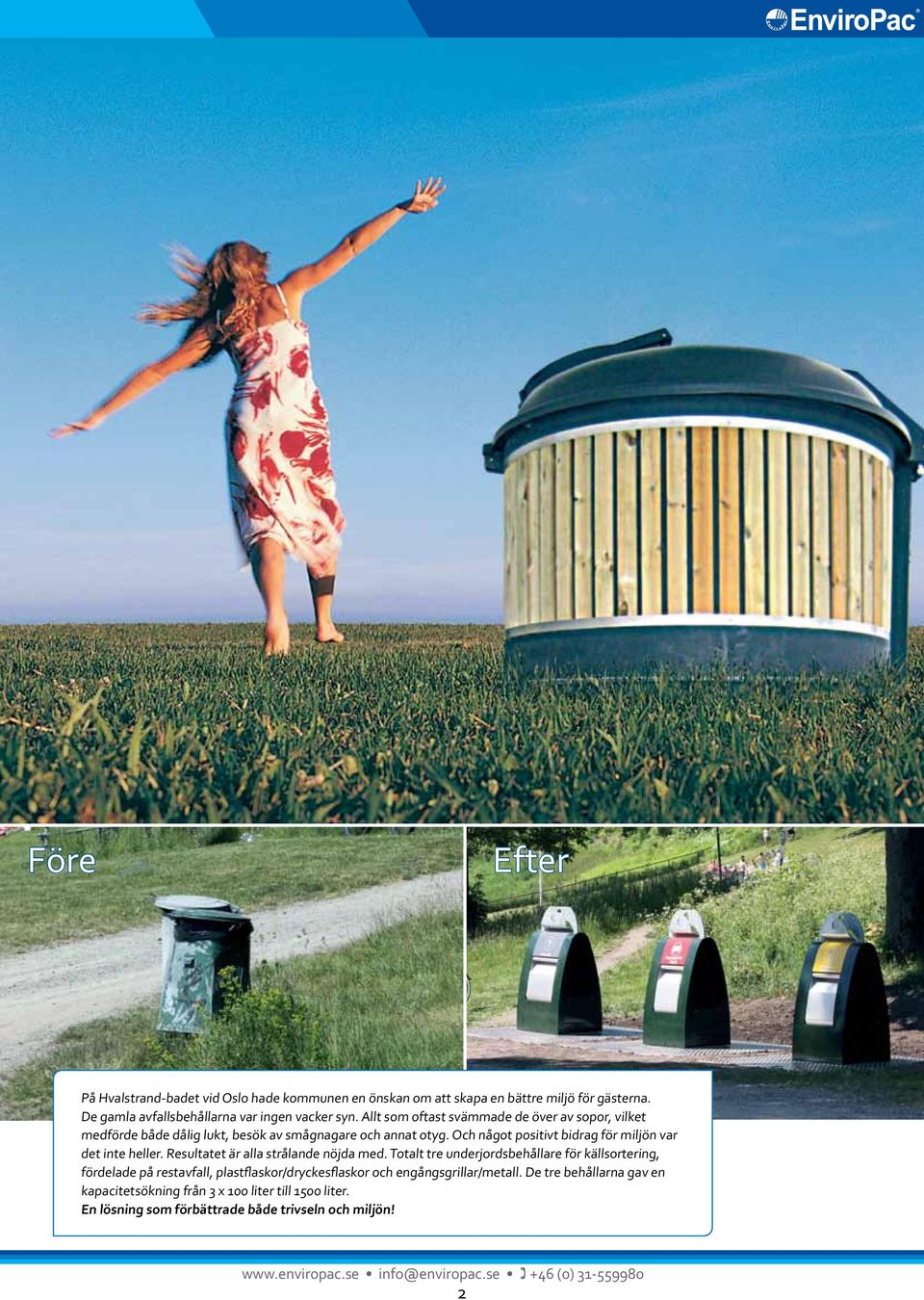

3 Före Efter På Hvalstrand-badet vid Oslo hade kommunen en önskan om att skapa en bättre miljö för gästerna. De gamla avfallsbehållarna var ingen vacker syn. Allt som oftast svämmade de över av sopor, vilket medförde både dålig lukt, besök av smågnagare och annat otyg. Och något positivt bidrag för miljön var det inte heller. Resultatet är alla strålande nöjda med. Totalt tre underjordsbehållare för källsortering, fördelade på restavfall, plastflaskor/dryckesflaskor och engångsgrillar/metall. De tre behållarna gav en kapacitetsökning från x 00 liter till 00 liter. En lösning som förbättrade både trivseln och miljön! info@enviropac.se + (0) -9980

4 Behållare: BE LOW M 00 / 000 / 000 Ca 70 % av behållarna är placerade under mark. Lägre temperatur under marken ger mindre luktproblem En investering som betalar sig på kort tid BE LOW tillverkas i Sverige och har funnits på marknaden i många år. Erfarenheten är förankrad i ett välutvecklat europeiskt nätverk av avancerade produktions- och logistiklösningar som garanterar hög produktkvalitet och punktliga leveranser. Det är kundens behov som styr lösningarna. Tillsammans med kunderna skapar vi fördelar både ur rationellt ekonomisk och miljömässig synvinkel. Produktionen är förankrad i ett välutvecklat europeiskt nätverk av avancerade produktions- och logistiklösningar som garanterar hög produktivitet och punktliga leveranser. Fler och fler upptäcker fördelarna med underjordsbehållare. Den perfekta lösningen för bostadsrättsföreningar, radhus, campingplatser, rastplatser, golfbanor, parker och offentliga lokaler. Överfyllda och illaluktande containrar blir ett minne blott. En strategisk placering av behållarna minskar dammet och avgaserna i området och ger en säkrare miljö för lekande barn. info@enviropac.se + (0) -9980

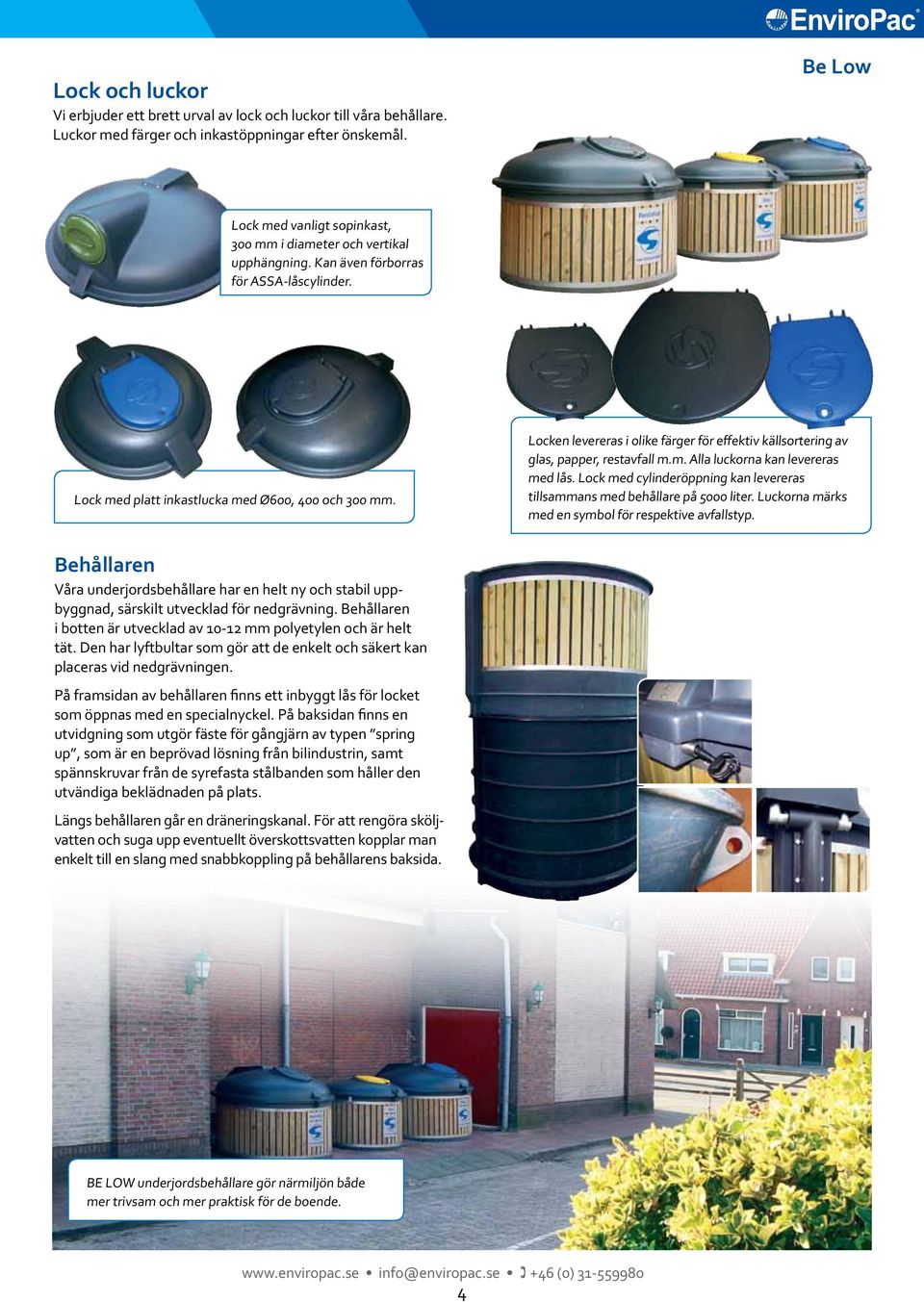

5 Lock och luckor Vi erbjuder ett brett urval av lock och luckor till våra behållare. Luckor med färger och inkastöppningar efter önskemål. Be Low Luckor för källsortering: Lock med vanligt sopinkast, 00 mm i diameter och vertikal upphängning. Kan även förborras för ASSA-låscylinder. Lock med platt inkastlucka med Ø00, 00 och 00 mm. Behållaren Våra underjordsbehållare har en helt ny och stabil uppbyggnad, särskilt utvecklad för nedgrävning. Behållaren i botten är utvecklad av 0- mm polyetylen och är helt tät. Den har lyftbultar som gör att de enkelt och säkert kan placeras vid nedgrävningen. På framsidan av behållaren finns ett inbyggt lås för locket som öppnas med en specialnyckel. På baksidan finns en utvidgning som utgör fäste för gångjärn av typen spring up, som är en beprövad lösning från bilindustrin, samt spännskruvar från de syrefasta stålbanden som håller den utvändiga beklädnaden på plats. Längs behållaren går en dräneringskanal. För att rengöra sköljvatten och suga upp eventuellt överskottsvatten kopplar man enkelt till en slang med snabbkoppling på behållarens baksida. Locken levereras i olike färger för effektiv källsortering av glas, papper, restavfall m.m. Alla luckorna kan levereras med lås. Lock med cylinderöppning kan levereras tillsammans med behållare på 000 liter. Luckorna märks med en symbol för respektive avfallstyp. BE LOW underjordsbehållare gör närmiljön både mer trivsam och mer praktisk för de boende. info@enviropac.se + (0) -9980

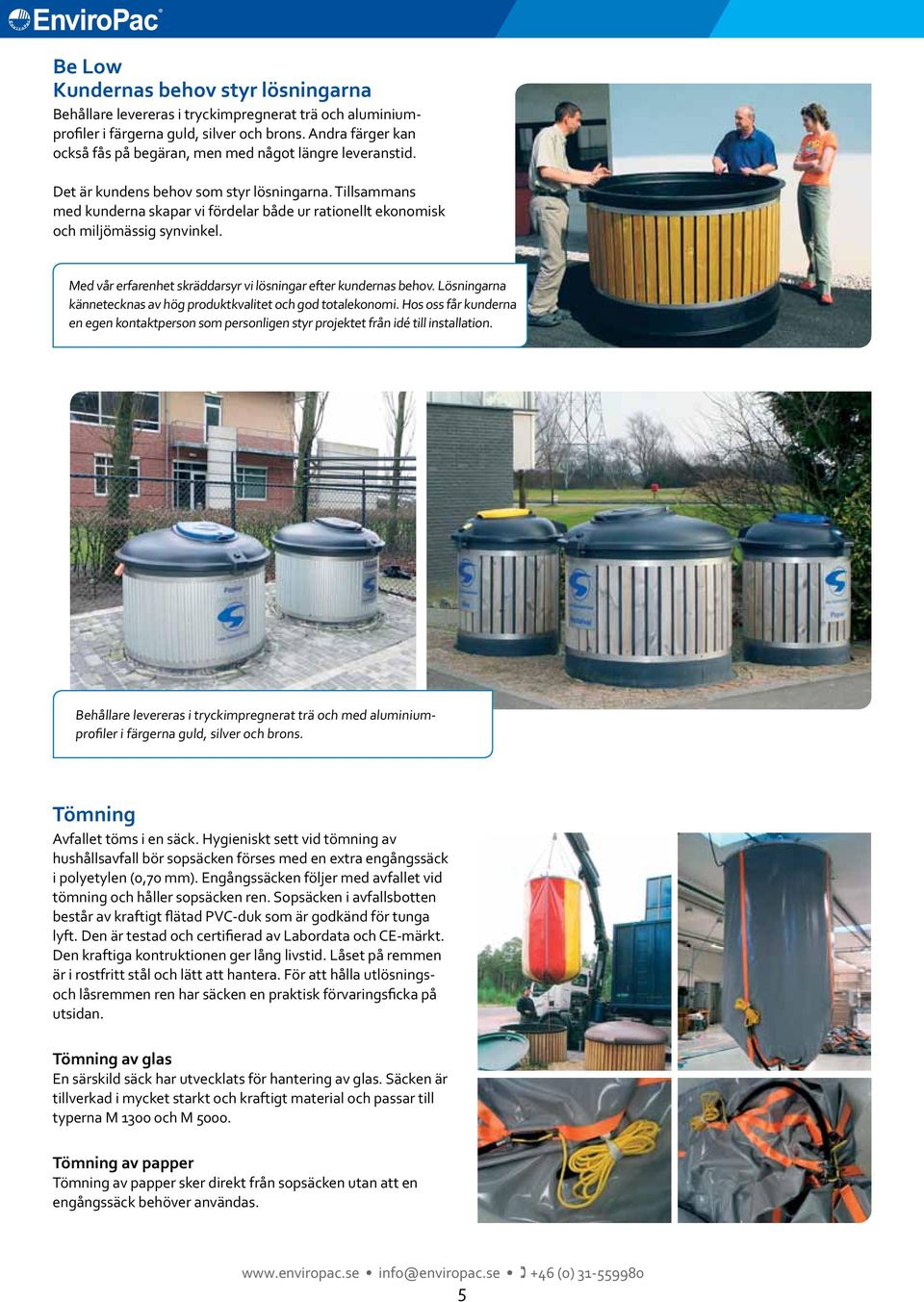

6 Be Low Kundernas behov styr lösningarna Behållare levereras i tryckimpregnerat trä och aluminiumprofiler i färgerna guld, silver och brons. Andra färger kan också fås på begäran, men med något längre leveranstid. Det är kundens behov som styr lösningarna. Tillsammans med kunderna skapar vi fördelar både ur rationellt ekonomisk och miljömässig synvinkel. Med vår erfarenhet skräddarsyr vi lösningar efter kundernas behov. Lösningarna kännetecknas av hög produktkvalitet och god totalekonomi. Hos oss får kunderna en egen kontaktperson som personligen styr projektet från idé till installation. Behållare levereras i tryckimpregnerat trä och med aluminiumprofiler i färgerna guld, silver och brons. Tömning Avfallet töms i en säck. Hygieniskt sett vid tömning av hushållsavfall bör sopsäcken förses med en extra engångssäck i polyetylen (0,70 mm). Engångssäcken följer med avfallet vid tömning och håller sopsäcken ren. Sopsäcken i avfallsbotten består av kraftigt flätad PVC-duk som är godkänd för tunga lyft. Den är testad och certifierad av Labordata och CE-märkt. Den kraftiga kontruktionen ger lång livstid. Låset på remmen är i rostfritt stål och lätt att hantera. För att hålla utlösningsoch låsremmen ren har säcken en praktisk förvaringsficka på utsidan. Tömning av glas En särskild säck har utvecklats för hantering av glas. Säcken är tillverkad i mycket starkt och kraftigt material och passar till typerna M 00 och M 000. Tömning av papper Tömning av papper sker direkt från sopsäcken utan att en engångssäck behöver användas. info@enviropac.se + (0) -9980

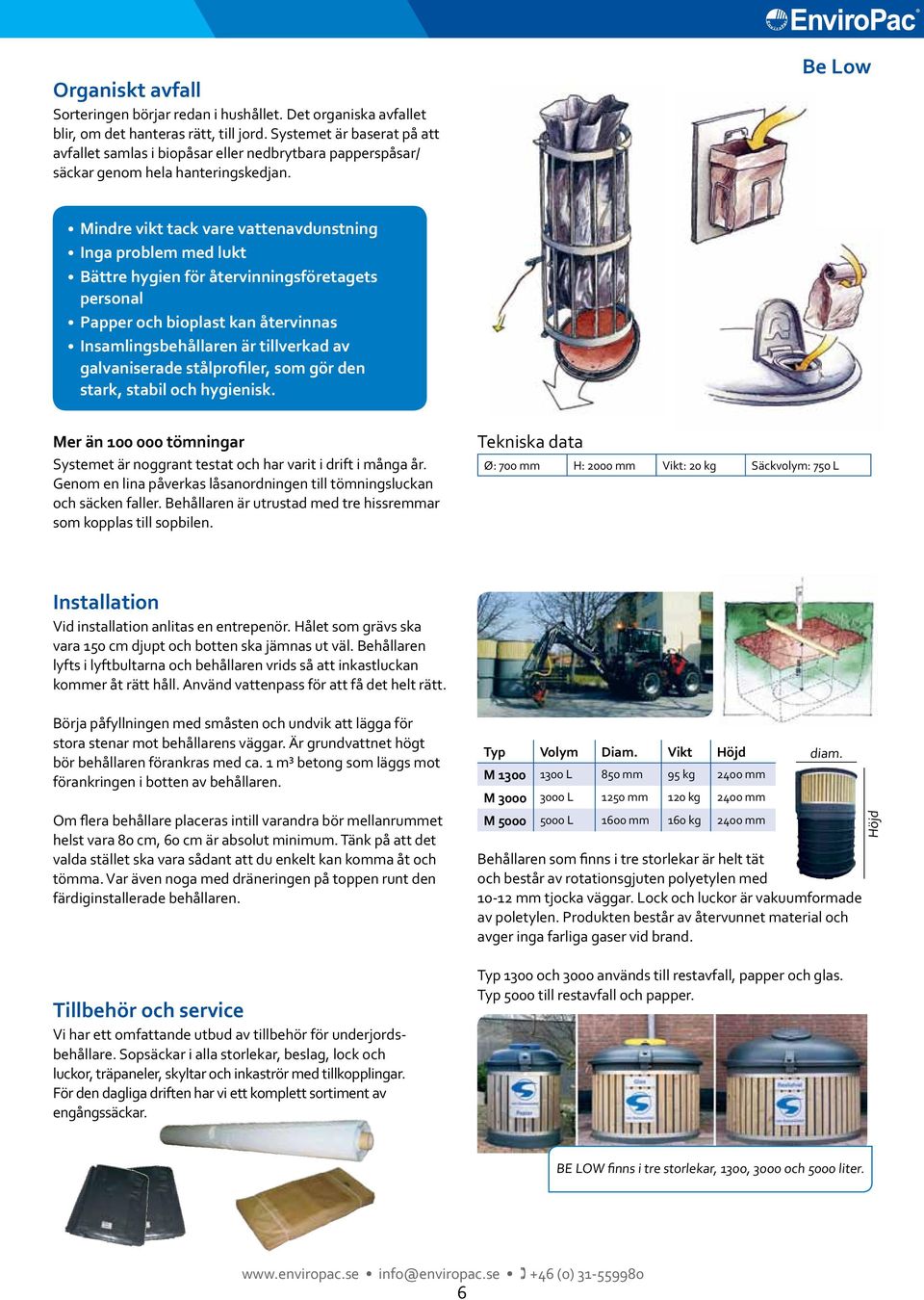

7 Organiskt avfall Sorteringen börjar redan i hushållet. Det organiska avfallet blir, om det hanteras rätt, till jord. Systemet är baserat på att avfallet samlas i biopåsar eller nedbrytbara papperspåsar/ säckar genom hela hanteringskedjan. Be Low Mindre vikt tack vare vattenavdunstning Inga problem med lukt Bättre hygien för återvinningsföretagets personal Papper och bioplast kan återvinnas Insamlingsbehållaren är tillverkad av galvaniserade stålprofiler, som gör den stark, stabil och hygienisk. Mer än tömningar Systemet är noggrant testat och har varit i drift i många år. Genom en lina påverkas låsanordningen till tömningsluckan och säcken faller. Behållaren är utrustad med tre hissremmar som kopplas till sopbilen. Installation Vid installation anlitas en entrepenör. Hålet som grävs ska vara 0 cm djupt och botten ska jämnas ut väl. Behållaren lyfts i lyftbultarna och behållaren vrids så att inkastluckan kommer åt rätt håll. Använd vattenpass för att få det helt rätt. Börja påfyllningen med småsten och undvik att lägga för stora stenar mot behållarens väggar. Är grundvattnet högt bör behållaren förankras med ca. m³ betong som läggs mot förankringen i botten av behållaren. Om flera behållare placeras intill varandra bör mellanrummet helst vara 80 cm, 0 cm är absolut minimum. Tänk på att det valda stället ska vara sådant att du enkelt kan komma åt och tömma. Var även noga med dräneringen på toppen runt den färdiginstallerade behållaren. Tillbehör och service Vi har ett omfattande utbud av tillbehör för underjordsbehållare. Sopsäckar i alla storlekar, beslag, lock och luckor, träpaneler, skyltar och inkaströr med tillkopplingar. För den dagliga driften har vi ett komplett sortiment av engångssäckar. Tekniska data Ø: 700 mm H: 000 mm Vikt: 0 kg Säckvolym: 70 L Typ Volym Diam. Vikt Höjd M L 80 mm 9 kg 00 mm M L 0 mm 0 kg 00 mm M L 00 mm 0 kg 00 mm diam. Behållaren som finns i tre storlekar är helt tät och består av rotationsgjuten polyetylen med 0- mm tjocka väggar. Lock och luckor är vakuumformade av poletylen. Produkten består av återvunnet material och avger inga farliga gaser vid brand. Typ 00 och 000 används till restavfall, papper och glas. Typ 000 till restavfall och papper. Höjd BE LOW finns i tre storlekar, 00, 000 och 000 liter. info@enviropac.se + (0) -9980

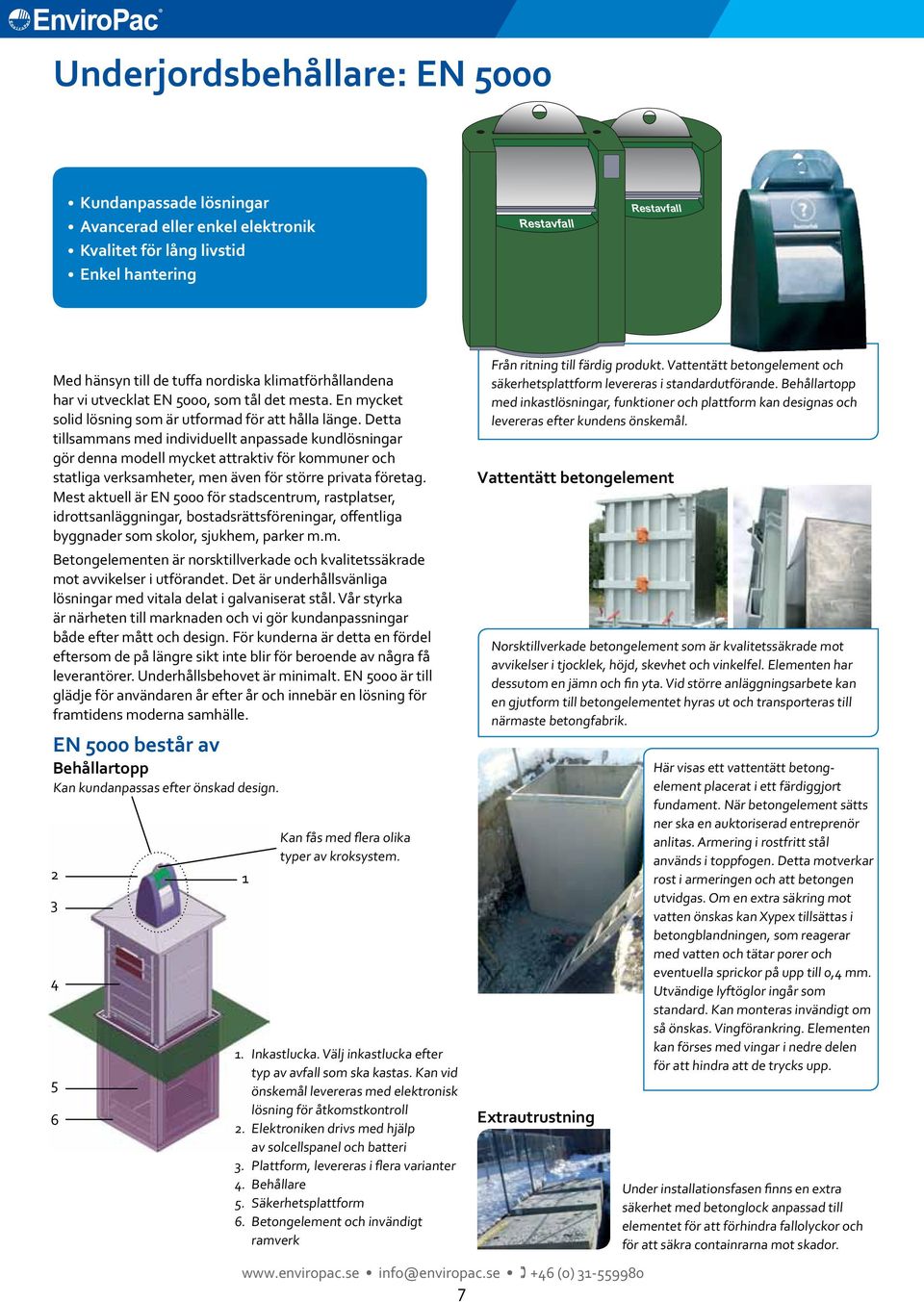

8 Underjordsbehållare: EN 000 Kundanpassade lösningar Avancerad eller enkel elektronik Kvalitet för lång livstid Enkel hantering Restavfall Restavfall Med hänsyn till de tuffa nordiska klimatförhållandena har vi utvecklat EN 000, som tål det mesta. En mycket solid lösning som är utformad för att hålla länge. Detta tillsammans med individuellt anpassade kundlösningar gör denna modell mycket attraktiv för kommuner och statliga verksamheter, men även för större privata företag. Mest aktuell är EN 000 för stadscentrum, rastplatser, idrottsanläggningar, bostadsrättsföreningar, offentliga byggnader som skolor, sjukhem, parker m.m. Betongelementen är norsktillverkade och kvalitetssäkrade mot avvikelser i utförandet. Det är underhållsvänliga lösningar med vitala delat i galvaniserat stål. Vår styrka är närheten till marknaden och vi gör kundanpassningar både efter mått och design. För kunderna är detta en fördel eftersom de på längre sikt inte blir för beroende av några få leverantörer. Underhållsbehovet är minimalt. EN 000 är till glädje för användaren år efter år och innebär en lösning för framtidens moderna samhälle. EN 000 består av Behållartopp Kan kundanpassas efter önskad design. Kan fås med flera olika typer av kroksystem.. Inkastlucka. Välj inkastlucka efter typ av avfall som ska kastas. Kan vid önskemål levereras med elektronisk lösning för åtkomstkontroll. Elektroniken drivs med hjälp av solcellspanel och batteri. Plattform, levereras i flera varianter. Behållare. Säkerhetsplattform. Betongelement och invändigt ramverk Från ritning till färdig produkt. Vattentätt betongelement och säkerhetsplattform levereras i standardutförande. Behållartopp med inkastlösningar, funktioner och plattform kan designas och levereras efter kundens önskemål. Vattentätt betongelement Norsktillverkade betongelement som är kvalitetssäkrade mot avvikelser i tjocklek, höjd, skevhet och vinkelfel. Elementen har dessutom en jämn och fin yta. Vid större anläggningsarbete kan en gjutform till betongelementet hyras ut och transporteras till närmaste betongfabrik. Extrautrustning info@enviropac.se + (0) Här visas ett vattentätt betongelement placerat i ett färdiggjort fundament. När betongelement sätts ner ska en auktoriserad entreprenör anlitas. Armering i rostfritt stål används i toppfogen. Detta motverkar rost i armeringen och att betongen utvidgas. Om en extra säkring mot vatten önskas kan Xypex tillsättas i betongblandningen, som reagerar med vatten och tätar porer och eventuella sprickor på upp till 0, mm. Utvändige lyftöglor ingår som standard. Kan monteras invändigt om så önskas. Vingförankring. Elementen kan förses med vingar i nedre delen för att hindra att de trycks upp. Under installationsfasen finns en extra säkerhet med betonglock anpassad till elementet för att förhindra fallolyckor och för att säkra containrarna mot skador.

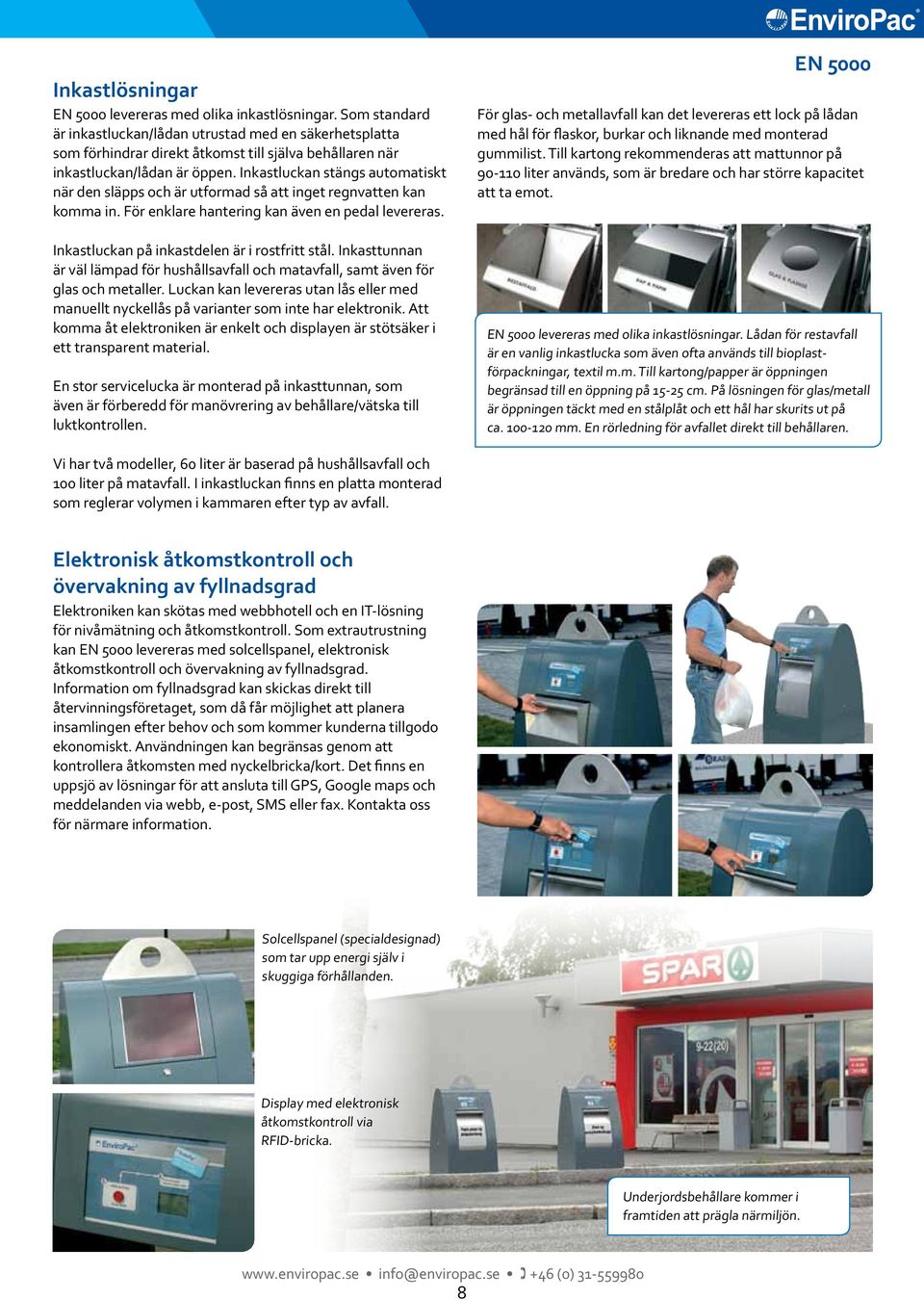

9 Inkastlösningar EN 000 levereras med olika inkastlösningar. Som standard är inkastluckan/lådan utrustad med en säkerhetsplatta som förhindrar direkt åtkomst till själva behållaren när inkastluckan/lådan är öppen. Inkastluckan stängs automatiskt när den släpps och är utformad så att inget regnvatten kan komma in. För enklare hantering kan även en pedal levereras. Inkastluckan på inkastdelen är i rostfritt stål. Inkasttunnan är väl lämpad för hushållsavfall och matavfall, samt även för glas och metaller. Luckan kan levereras utan lås eller med manuellt nyckellås på varianter som inte har elektronik. Att komma åt elektroniken är enkelt och displayen är stötsäker i ett transparent material. En stor servicelucka är monterad på inkasttunnan, som även är förberedd för manövrering av behållare/vätska till luktkontrollen. Vi har två modeller, 0 liter är baserad på hushållsavfall och 00 liter på matavfall. I inkastluckan finns en platta monterad som reglerar volymen i kammaren efter typ av avfall. Elektronisk åtkomstkontroll och övervakning av fyllnadsgrad Elektroniken kan skötas med webbhotell och en IT-lösning för nivåmätning och åtkomstkontroll. Som extrautrustning kan EN 000 levereras med solcellspanel, elektronisk åtkomstkontroll och övervakning av fyllnadsgrad. Information om fyllnadsgrad kan skickas direkt till återvinningsföretaget, som då får möjlighet att planera insamlingen efter behov och som kommer kunderna tillgodo ekonomiskt. Användningen kan begränsas genom att kontrollera åtkomsten med nyckelbricka/kort. Det finns en uppsjö av lösningar för att ansluta till GPS, Google maps och meddelanden via webb, e-post, SMS eller fax. Kontakta oss för närmare information. EN 000 För glas- och metallavfall kan det levereras ett lock på lådan med hål för flaskor, burkar och liknande med monterad gummilist. Till kartong rekommenderas att mattunnor på 90-0 liter används, som är bredare och har större kapacitet att ta emot. EN 000 levereras med olika inkastlösningar. Lådan för restavfall är en vanlig inkastlucka som även ofta används till bioplastförpackningar, textil m.m. Till kartong/papper är öppningen begränsad till en öppning på - cm. På lösningen för glas/metall är öppningen täckt med en stålplåt och ett hål har skurits ut på ca mm. En rörledning för avfallet direkt till behållaren. Solcellspanel (specialdesignad) som tar upp energi själv i skuggiga förhållanden. Display med elektronisk åtkomstkontroll via RFID-bricka. Underjordsbehållare kommer i framtiden att prägla närmiljön. info@enviropac.se + (0)

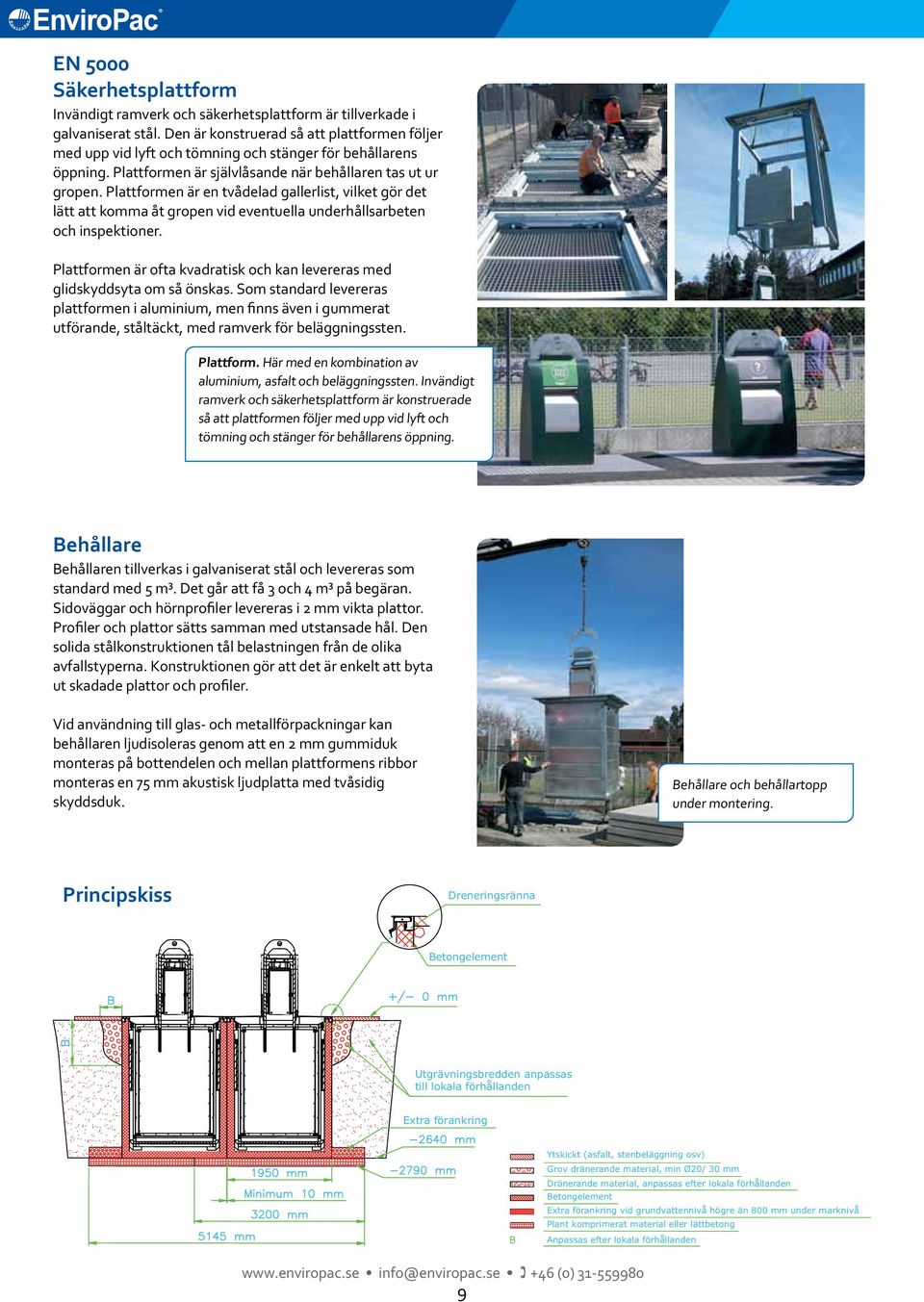

10 EN 000 Säkerhetsplattform Invändigt ramverk och säkerhetsplattform är tillverkade i galvaniserat stål. Den är konstruerad så att plattformen följer med upp vid lyft och tömning och stänger för behållarens öppning. Plattformen är självlåsande när behållaren tas ut ur gropen. Plattformen är en tvådelad gallerlist, vilket gör det lätt att komma åt gropen vid eventuella underhållsarbeten och inspektioner. Plattformen är ofta kvadratisk och kan levereras med glidskyddsyta om så önskas. Som standard levereras plattformen i aluminium, men finns även i gummerat utförande, ståltäckt, med ramverk för beläggningssten. Plattform. Här med en kombination av aluminium, asfalt och beläggningssten. Invändigt ramverk och säkerhetsplattform är konstruerade så att plattformen följer med upp vid lyft och tömning och stänger för behållarens öppning. Behållare Behållaren tillverkas i galvaniserat stål och levereras som standard med m³. Det går att få och m³ på begäran. Sidoväggar och hörnprofiler levereras i mm vikta plattor. Profiler och plattor sätts samman med utstansade hål. Den solida stålkonstruktionen tål belastningen från de olika avfallstyperna. Konstruktionen gör att det är enkelt att byta ut skadade plattor och profiler. Vid användning till glas- och metallförpackningar kan behållaren ljudisoleras genom att en mm gummiduk monteras på bottendelen och mellan plattformens ribbor monteras en 7 mm akustisk ljudplatta med tvåsidig skyddsduk. Behållare och behållartopp under montering. Principskiss Dreneringsränna Betongelement Utgrävningsbredden anpassas till lokala förhållanden Extra förankring Ytskickt (asfalt, stenbeläggning osv) Grov dränerande material, min Ø0/ 0 mm Dränerande material, anpassas efter lokala förhållanden Betongelement Extra förankring vid grundvattennivå högre än 800 mm under marknivå Plant komprimerat material eller lättbetong Anpassas efter lokala förhållanden info@enviropac.se + (0)

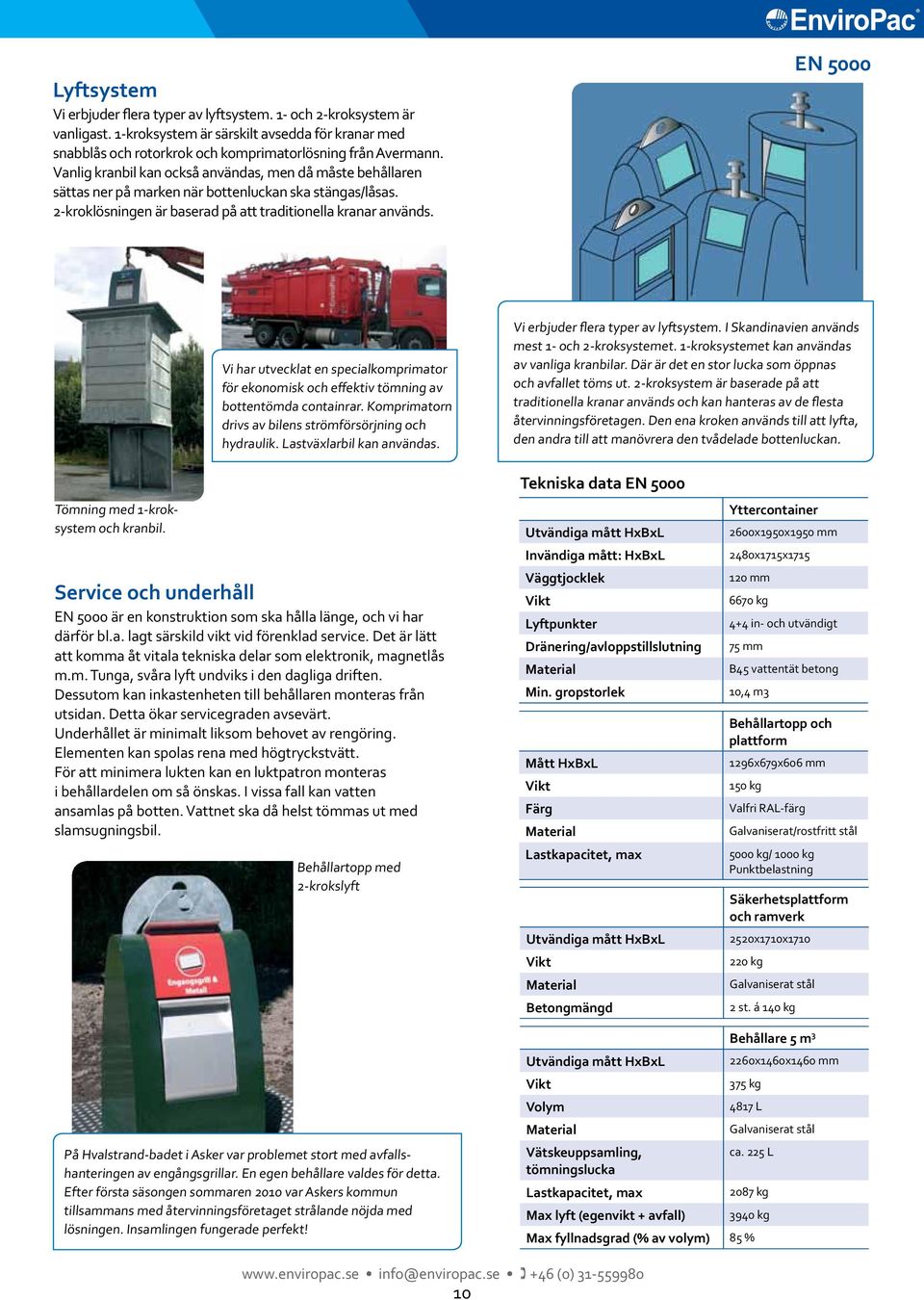

11 Lyftsystem Vi erbjuder flera typer av lyftsystem. - och -kroksystem är vanligast. -kroksystem är särskilt avsedda för kranar med snabblås och rotorkrok och komprimatorlösning från Avermann. Vanlig kranbil kan också användas, men då måste behållaren sättas ner på marken när bottenluckan ska stängas/låsas. -kroklösningen är baserad på att traditionella kranar används. EN 000 Tömning med -kroksystem och kranbil. Vi har utvecklat en specialkomprimator för ekonomisk och effektiv tömning av bottentömda containrar. Komprimatorn drivs av bilens strömförsörjning och hydraulik. Lastväxlarbil kan användas. Service och underhåll EN 000 är en konstruktion som ska hålla länge, och vi har därför bl.a. lagt särskild vikt vid förenklad service. Det är lätt att komma åt vitala tekniska delar som elektronik, magnetlås m.m. Tunga, svåra lyft undviks i den dagliga driften. Dessutom kan inkastenheten till behållaren monteras från utsidan. Detta ökar servicegraden avsevärt. Underhållet är minimalt liksom behovet av rengöring. Elementen kan spolas rena med högtryckstvätt. För att minimera lukten kan en luktpatron monteras i behållardelen om så önskas. I vissa fall kan vatten ansamlas på botten. Vattnet ska då helst tömmas ut med slamsugningsbil. Behållartopp med -krokslyft På Hvalstrand-badet i Asker var problemet stort med avfallshanteringen av engångsgrillar. En egen behållare valdes för detta. Efter första säsongen sommaren 00 var Askers kommun tillsammans med återvinningsföretaget strålande nöjda med lösningen. Insamlingen fungerade perfekt! Vi erbjuder flera typer av lyftsystem. I Skandinavien används mest - och -kroksystemet. -kroksystemet kan användas av vanliga kranbilar. Där är det en stor lucka som öppnas och avfallet töms ut. -kroksystem är baserade på att traditionella kranar används och kan hanteras av de flesta återvinningsföretagen. Den ena kroken används till att lyfta, den andra till att manövrera den tvådelade bottenluckan. Tekniska data EN 000 Utvändiga mått HxBxL Invändiga mått: HxBxL Väggtjocklek Vikt Lyftpunkter Dränering/avloppstillslutning Material Min. gropstorlek Mått HxBxL Vikt Färg Material Lastkapacitet, max Utvändiga mått HxBxL Vikt Material Betongmängd Utvändiga mått HxBxL Vikt Volym Material Vätskeuppsamling, tömningslucka Lastkapacitet, max Max lyft (egenvikt + avfall) Yttercontainer 00x90x90 mm 80x7x7 0 mm 70 kg + in- och utvändigt 7 mm B vattentät betong 0, m Behållartopp och plattform 9x79x0 mm 0 kg Valfri RAL-färg Galvaniserat/rostfritt stål 000 kg/ 000 kg Punktbelastning Säkerhetsplattform och ramverk 0x70x70 0 kg Galvaniserat stål st. á 0 kg Behållare m³ 0x0x0 mm 7 kg 87 L Galvaniserat stål ca. L 087 kg 90 kg Max fyllnadsgrad (% av volym) 8 % info@enviropac.se + (0)

12 Service Vår kompetens är unik, vårt mål är nöjda kunder. Vår serviceavdelning verkar över hela Norden i samarbete med servicepartners. Vi ger assistans, utför installation och periodiskt underhåll på anläggningar. Våra mobila verkstäder gör att vi kommer till kunderna med kort varsel. Vi erbjuder våra kunder ett underhållsavtal, som sett över lång tid minskar driftskostnaderna och ger längre brukstid. Här ingår även -timmars service. I samarbete med vår säljavdeling har vi installerat hundratals anläggningar med specialanpassade maskiner och utrustning anpassad till byggnader. Tillsammans med oss kan kunderna skapa både ekonomiska och miljömässiga förbättringar. Vi sköter service och installationer på alla typer av maskiner och utrustning för avfall. Både fasta kundavtal och enstaka uppdrag. Trygghet: Vi är alltid redo, -7! Ta kontakt med oss för ett avtal. Tel: E-post: info@enviropac.se info@enviropac.se + (0) -9980

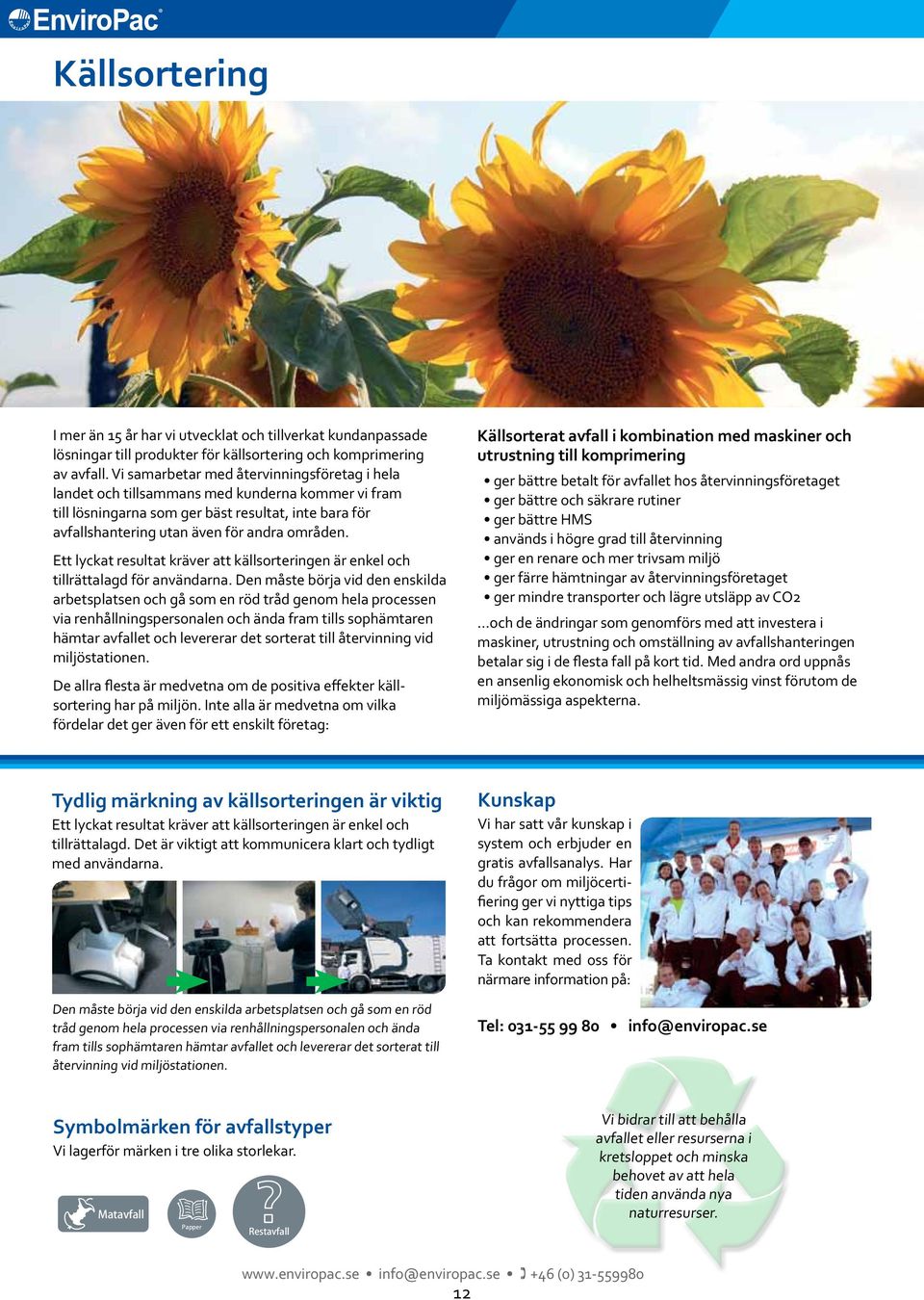

13 Källsortering I mer än år har vi utvecklat och tillverkat kundanpassade lösningar till produkter för källsortering och komprimering av avfall. Vi samarbetar med återvinningsföretag i hela landet och tillsammans med kunderna kommer vi fram till lösningarna som ger bäst resultat, inte bara för avfallshantering utan även för andra områden. Ett lyckat resultat kräver att källsorteringen är enkel och tillrättalagd för användarna. Den måste börja vid den enskilda arbetsplatsen och gå som en röd tråd genom hela processen via renhållningspersonalen och ända fram tills sophämtaren hämtar avfallet och levererar det sorterat till återvinning vid miljöstationen. De allra flesta är medvetna om de positiva effekter källsortering har på miljön. Inte alla är medvetna om vilka fördelar det ger även för ett enskilt företag: Tydlig märkning av källsorteringen är viktig Ett lyckat resultat kräver att källsorteringen är enkel och tillrättalagd. Det är viktigt att kommunicera klart och tydligt med användarna. Den måste börja vid den enskilda arbetsplatsen och gå som en röd tråd genom hela processen via renhållningspersonalen och ända fram tills sophämtaren hämtar avfallet och levererar det sorterat till återvinning vid miljöstationen. Symbolmärken för avfallstyper Vi lagerför märken i tre olika storlekar. Källsorterat avfall i kombination med maskiner och utrustning till komprimering ger bättre betalt för avfallet hos återvinningsföretaget ger bättre och säkrare rutiner ger bättre HMS används i högre grad till återvinning ger en renare och mer trivsam miljö ger färre hämtningar av återvinningsföretaget ger mindre transporter och lägre utsläpp av CO och de ändringar som genomförs med att investera i maskiner, utrustning och omställning av avfallshanteringen betalar sig i de flesta fall på kort tid. Med andra ord uppnås en ansenlig ekonomisk och helheltsmässig vinst förutom de miljömässiga aspekterna. Kunskap Vi har satt vår kunskap i system och erbjuder en gratis avfallsanalys. Har du frågor om miljöcertifiering ger vi nyttiga tips och kan rekommendera att fortsätta processen. Ta kontakt med oss för närmare information på: Tel: info@enviropac.se Vi bidrar till att behålla avfallet eller resurserna i kretsloppet och minska behovet av att hela tiden använda nya naturresurser. info@enviropac.se + (0) -9980

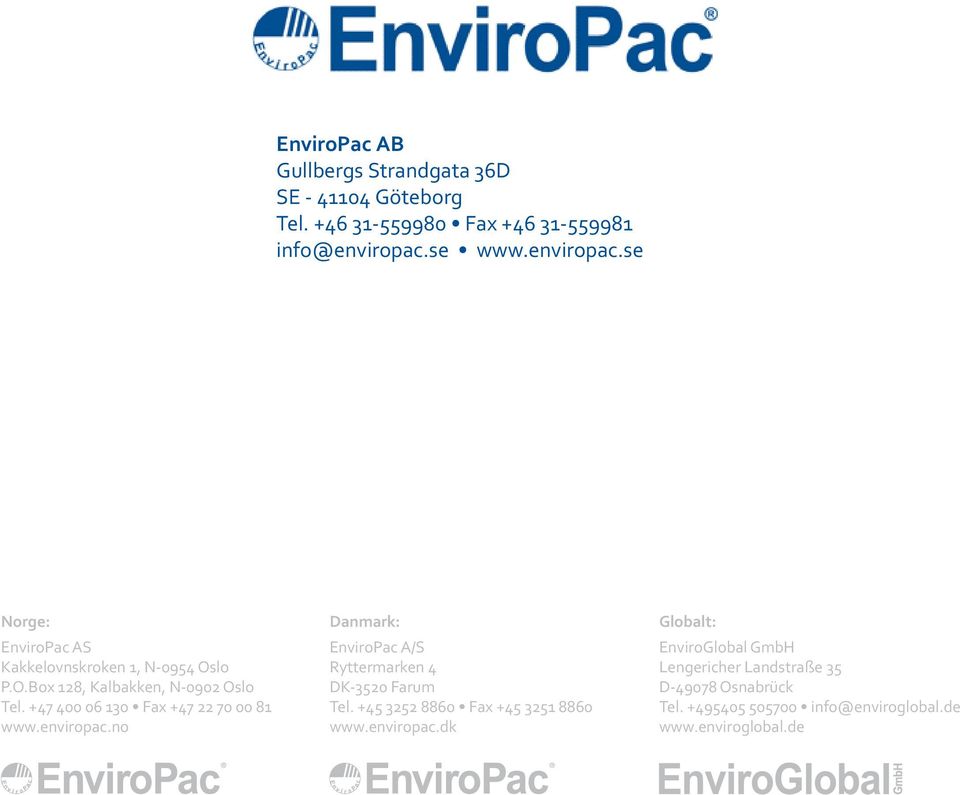

14 EnviroPac AB Gullbergs Strandgata D SE - 0 Göteborg Tel Fax info@enviropac.se Norge: EnviroPac AS Kakkelovnskroken, N-09 Oslo P.O.Box 8, Kalbakken, N-090 Oslo Tel Fax Danmark: EnviroPac A/S Ryttermarken DK-0 Farum Tel Fax Globalt: EnviroGlobal GmbH Lengericher Landstraße D-9078 Osnabrück Tel info@enviroglobal.de
