1 Hammarby-Södertälje 1

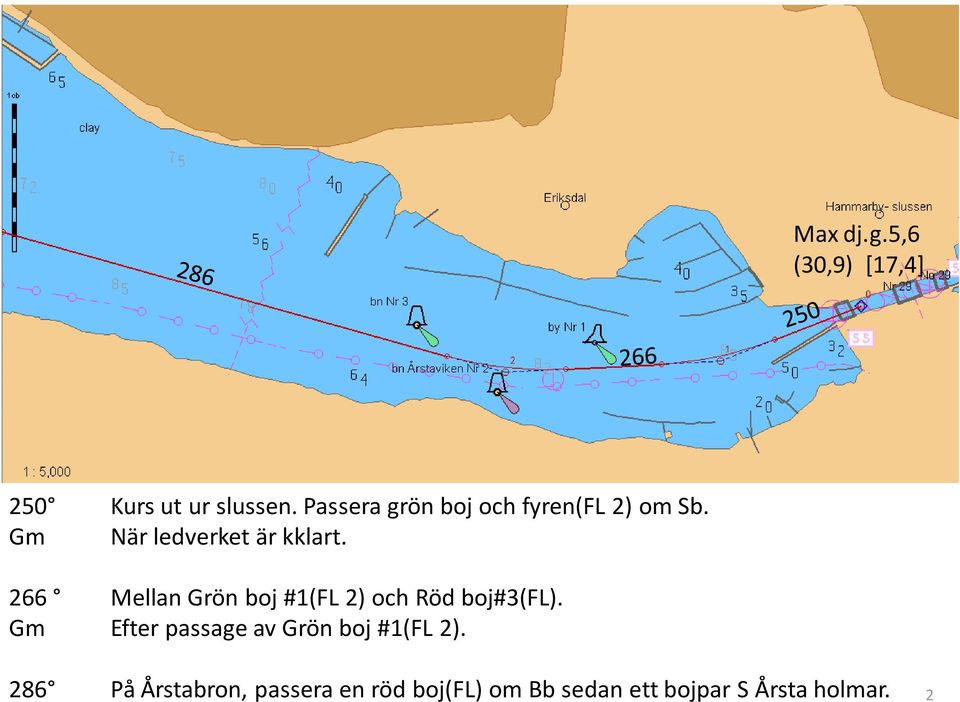

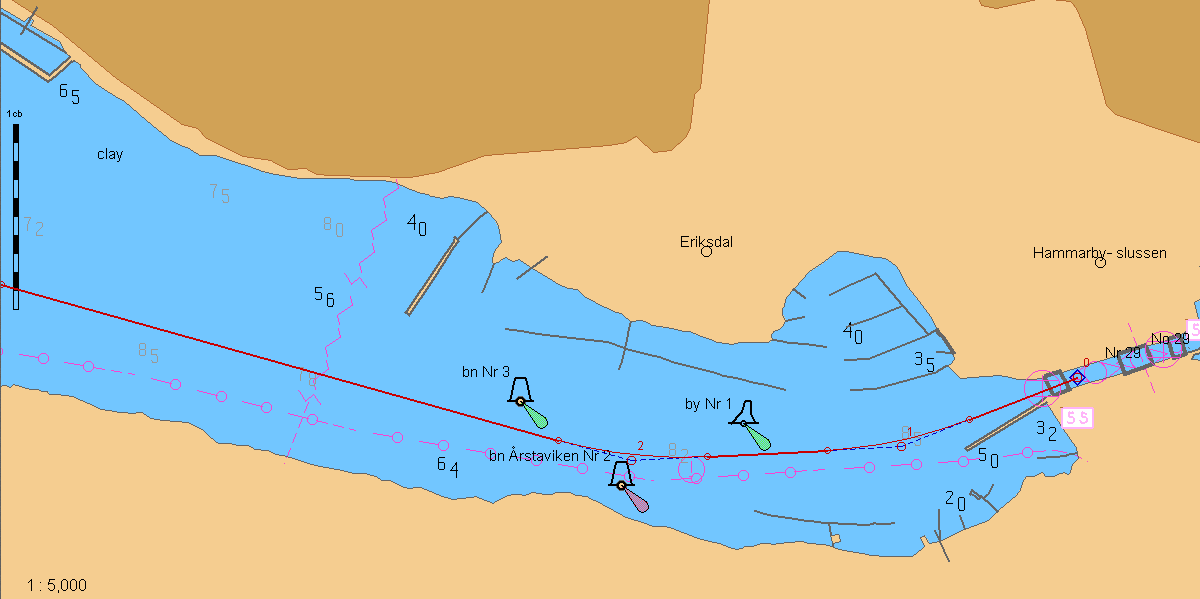

2 Max dj.g.5,6 (30,9) [17,4] 250 Kurs ut ur slussen. Passera grön boj och fyren(fl 2) om Sb. Gm När ledverket är kklart. 266 Mellan Grön boj #1(FL 2) och Röd boj#3(fl). Gm Efter passage av Grön boj #1(FL 2). 286 På Årstabron, passera en röd boj(fl) om Bb sedan ett bojpar S Årsta holmar. 2

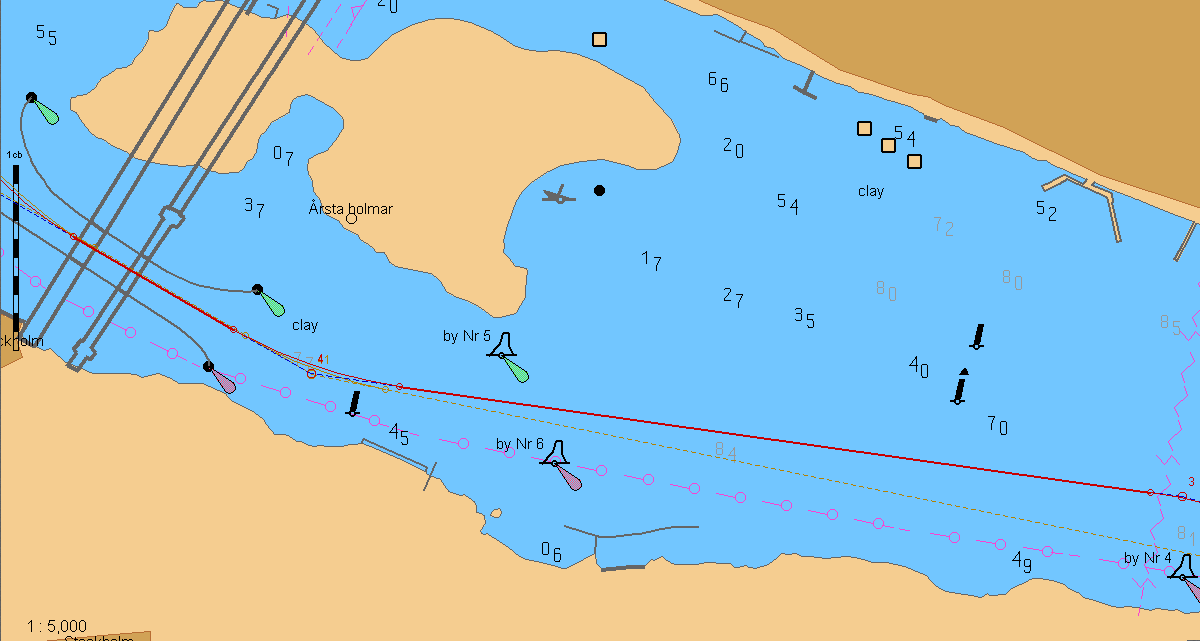

3 Årsta bron (25) [40] 286 På Årsta holmar syd udde. Gm Tvärs Röd boj#4(fl). 278 På södra ledverkets röda ljus. Gm Tvärs röd prick. 300 Mellan ledverken 75 Årstabron h=25 m [40]m. 3

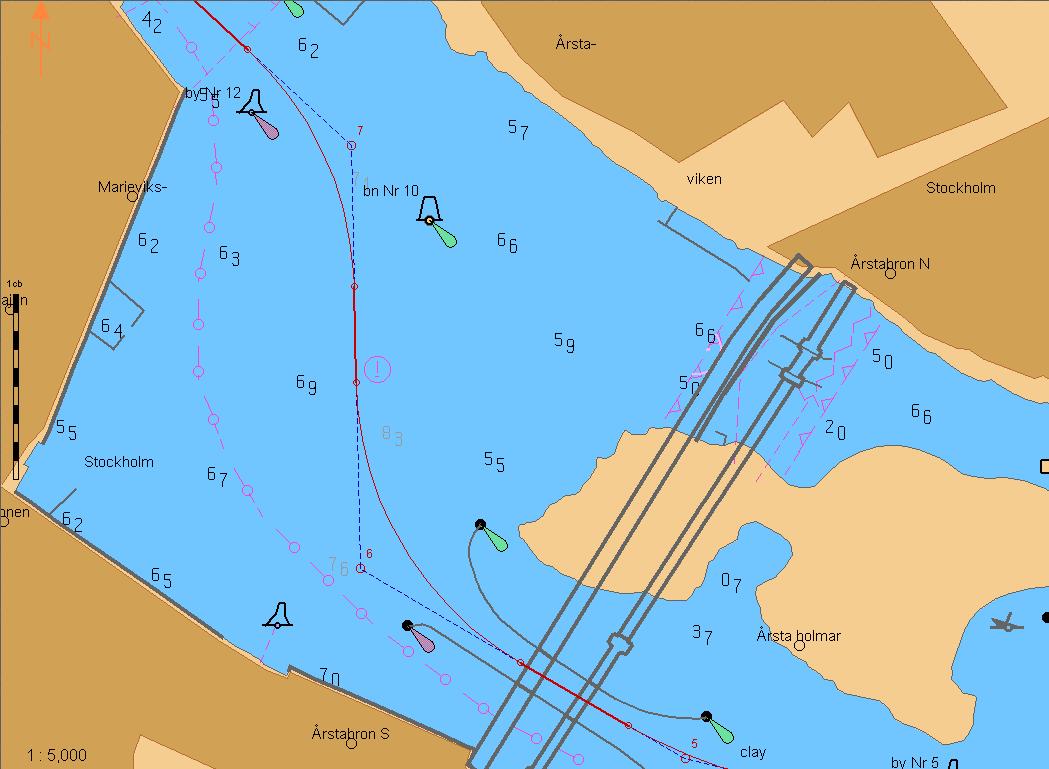

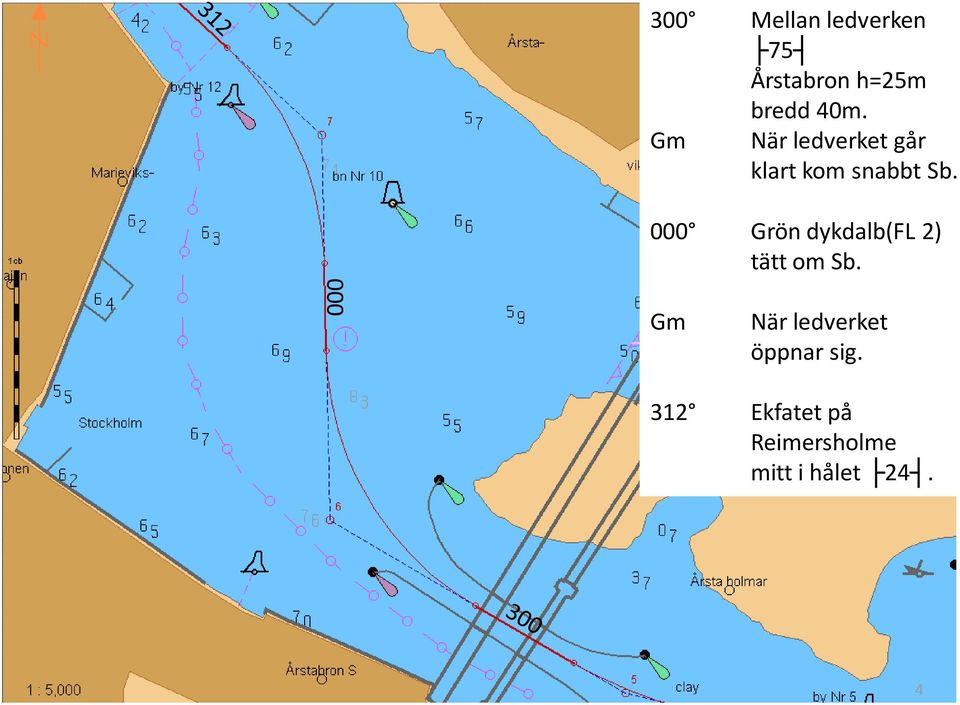

4 300 Mellan ledverken 75 Årstabron h=25m bredd 40m. Gm När ledverket går klart kom snabbt Sb Grön dykdalb(fl 2) tätt om Sb. Gm När ledverket öppnar sig. 312 Ekfatet på Reimersholme mitt i hålet 24. 4

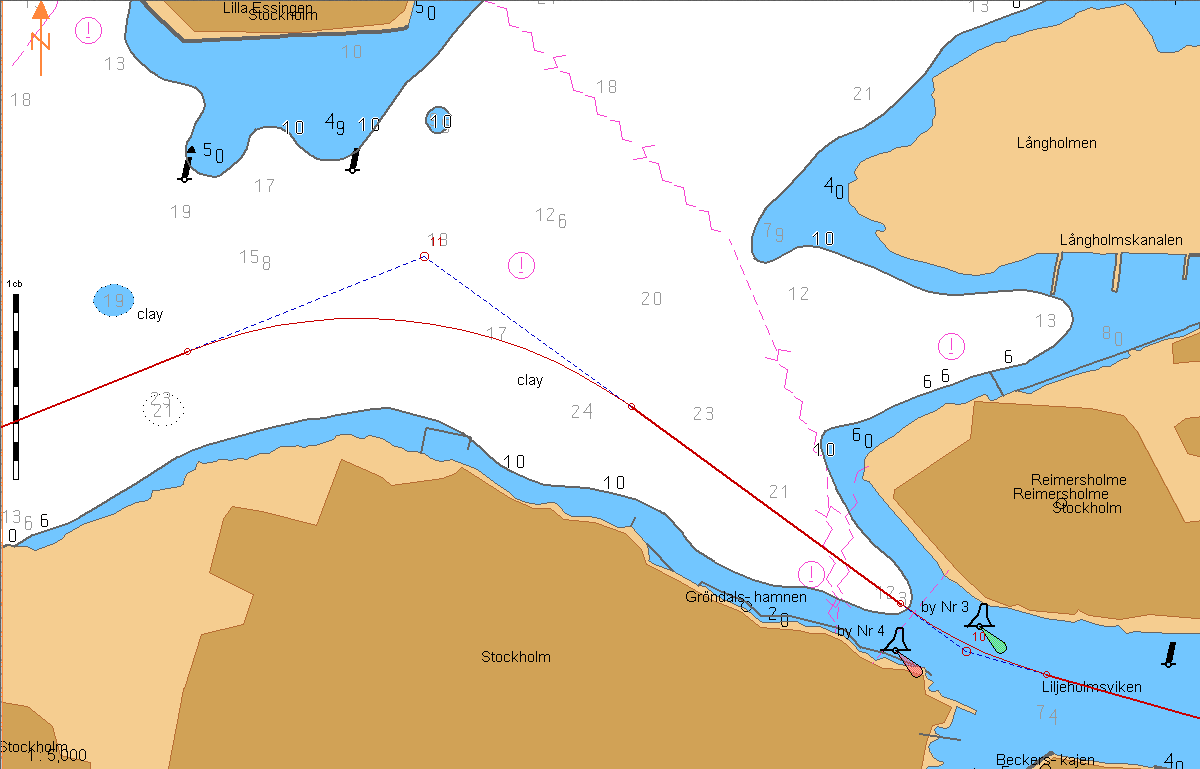

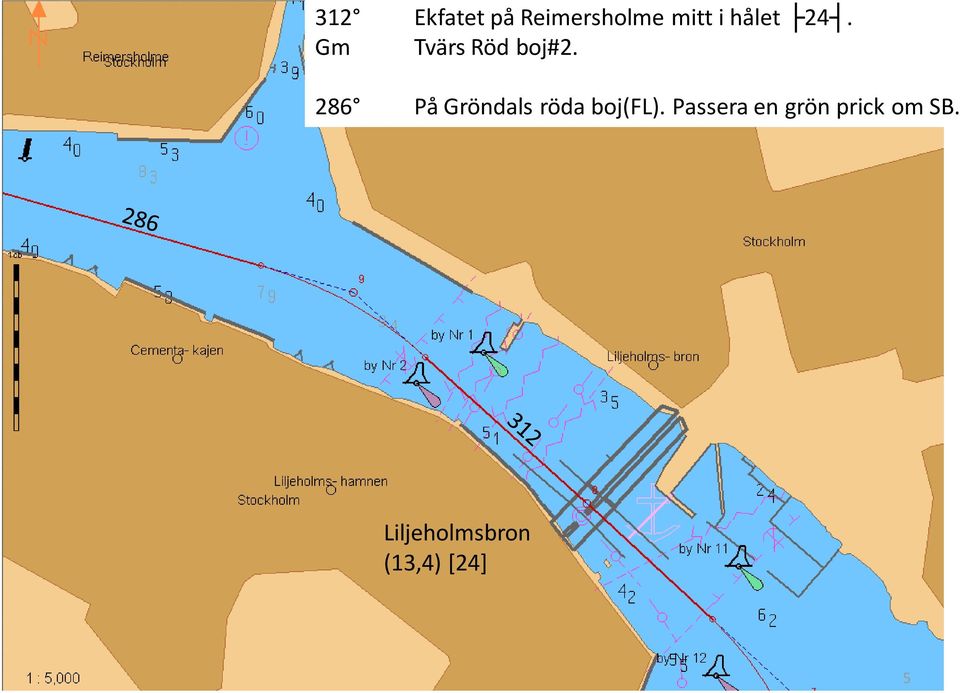

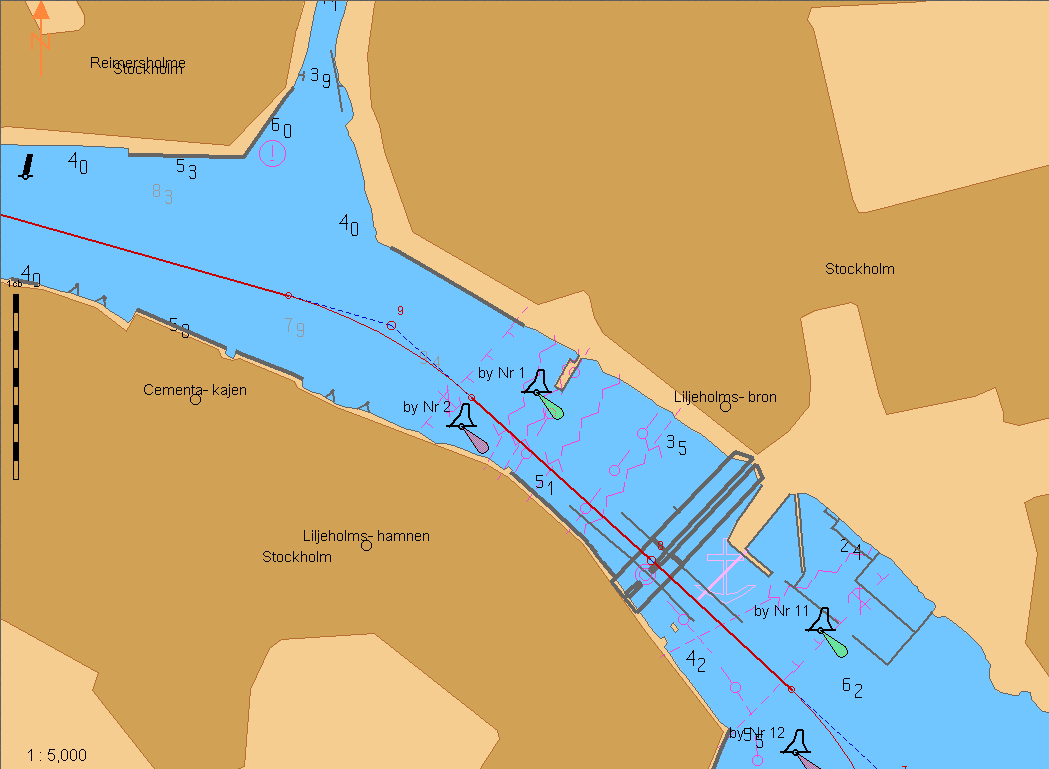

5 312 Ekfatet på Reimersholme mitt i hålet 24. Gm Tvärs Röd boj# På Gröndals röda boj(fl). Passera en grön prick om SB. Liljeholmsbron (13,4) [24] 5

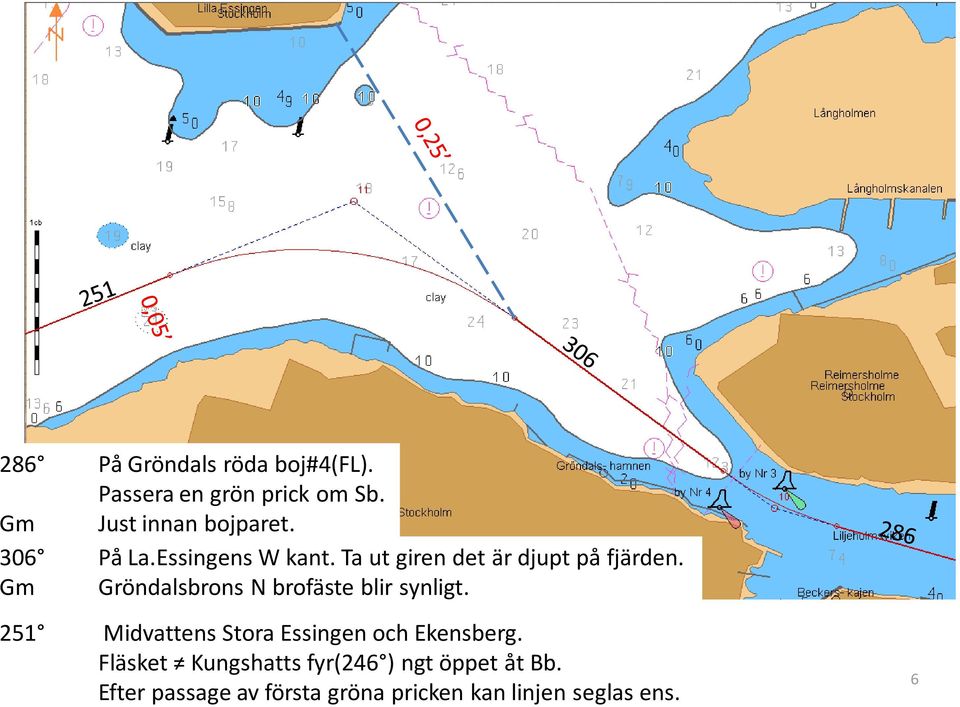

6 286 På Gröndals röda boj#4(fl). Passera en grön prick om Sb. Gm Just innan bojparet. 306 På La.Essingens W kant. Ta ut giren det är djupt på fjärden. Gm Gröndalsbrons N brofäste blir synligt. 251 Midvattens Stora Essingen och Ekensberg. Fläsket Kungshatts fyr(246 ) ngt öppet åt Bb. Efter passage av första gröna pricken kan linjen seglas ens. 6

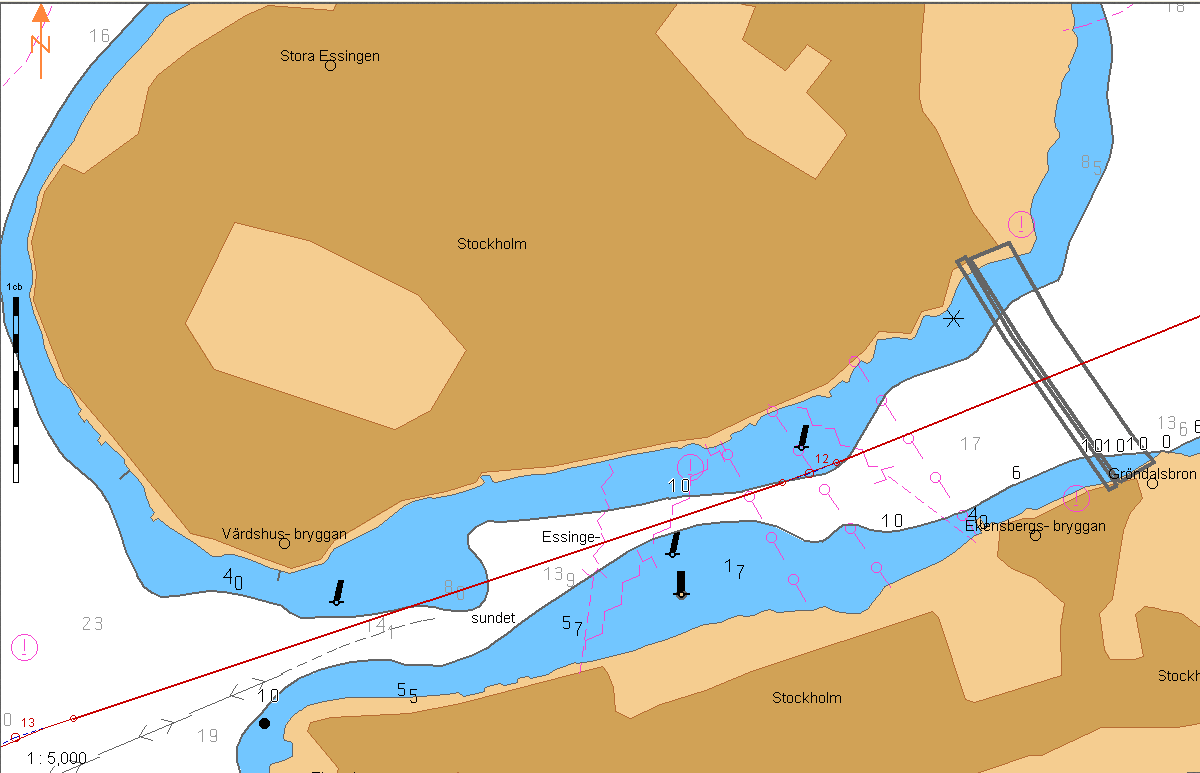

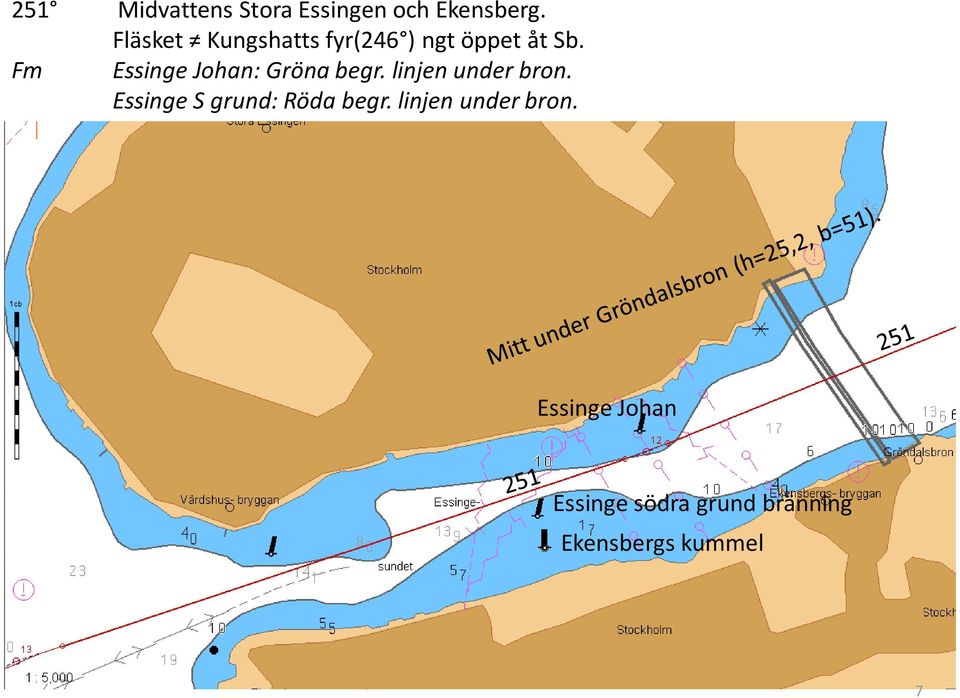

7 251 Midvattens Stora Essingen och Ekensberg. Fläsket Kungshatts fyr(246 ) ngt öppet åt Sb. Fm Essinge Johan: Gröna begr. linjen under bron. Essinge S grund: Röda begr. linjen under bron. Essinge Johan Essinge södra grund bränning Ekensbergs kummel 7

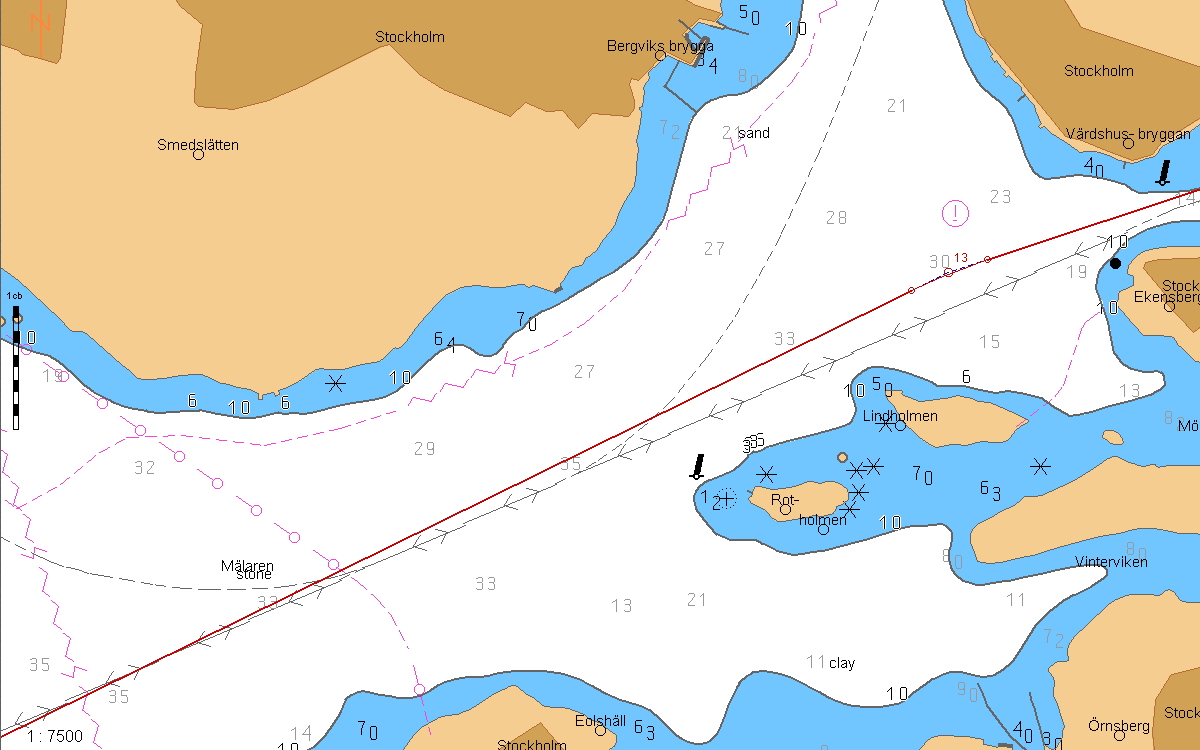

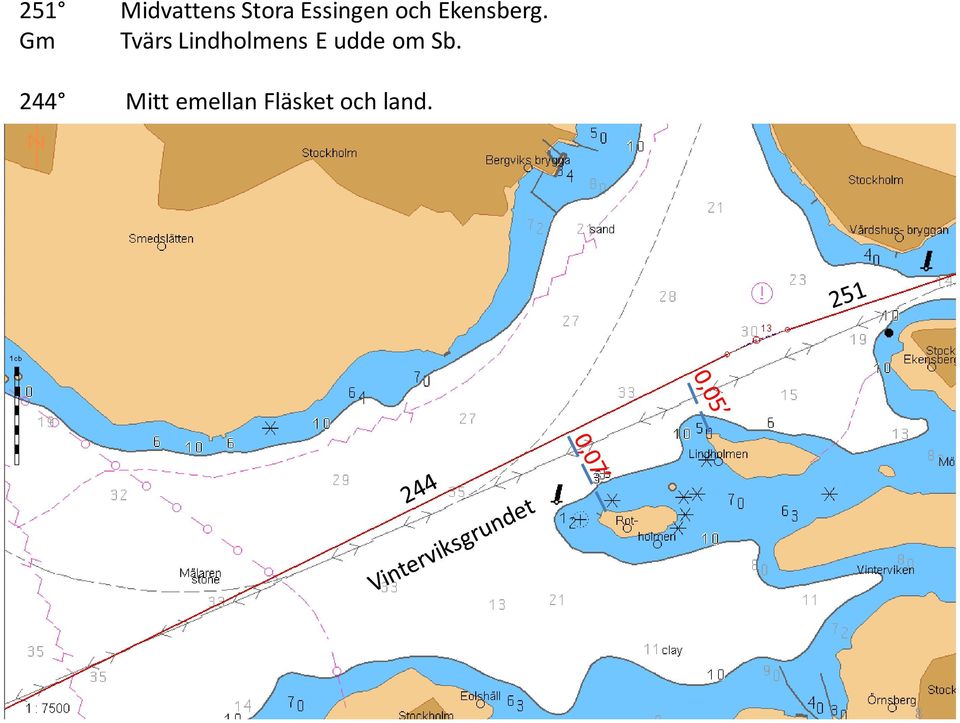

8 251 Midvattens Stora Essingen och Ekensberg. Gm Tvärs Lindholmens E udde om Sb. 244 Mitt emellan Fläsket och land. 8

9 (Q) Kungs- Hatt (ISO) 4s 245 Mitt emellan Fläsket och land. 245 Mitt emellan Kungshatt fyr(iso) och land. Gm Sätra fyr(fl) blir synlig vit. A=0,15 till Kungshatt. 236 Midvattens Kungshatts grund och land. Gm Tvärs Sätra fyr(fl). 9

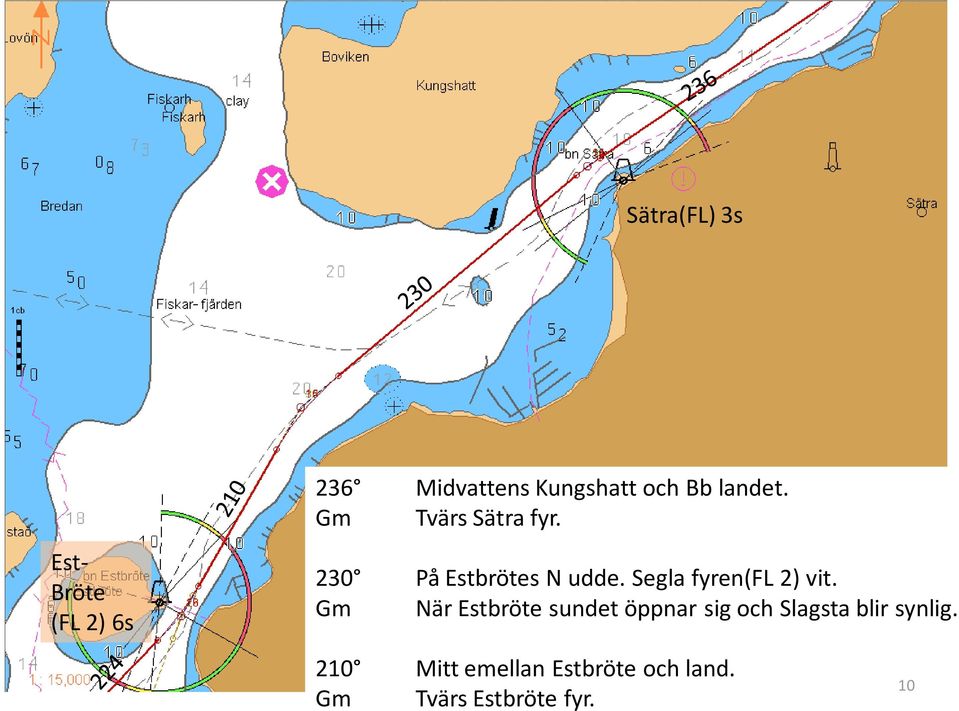

10 Sätra(FL) 3s Est- Bröte (FL 2) 6s 236 Midvattens Kungshatt och Bb landet. Gm Tvärs Sätra fyr. 230 På Estbrötes N udde. Segla fyren(fl 2) vit. Gm När Estbröte sundet öppnar sig och Slagsta blir synlig. 210 Mitt emellan Estbröte och land. Gm Tvärs Estbröte fyr. 10

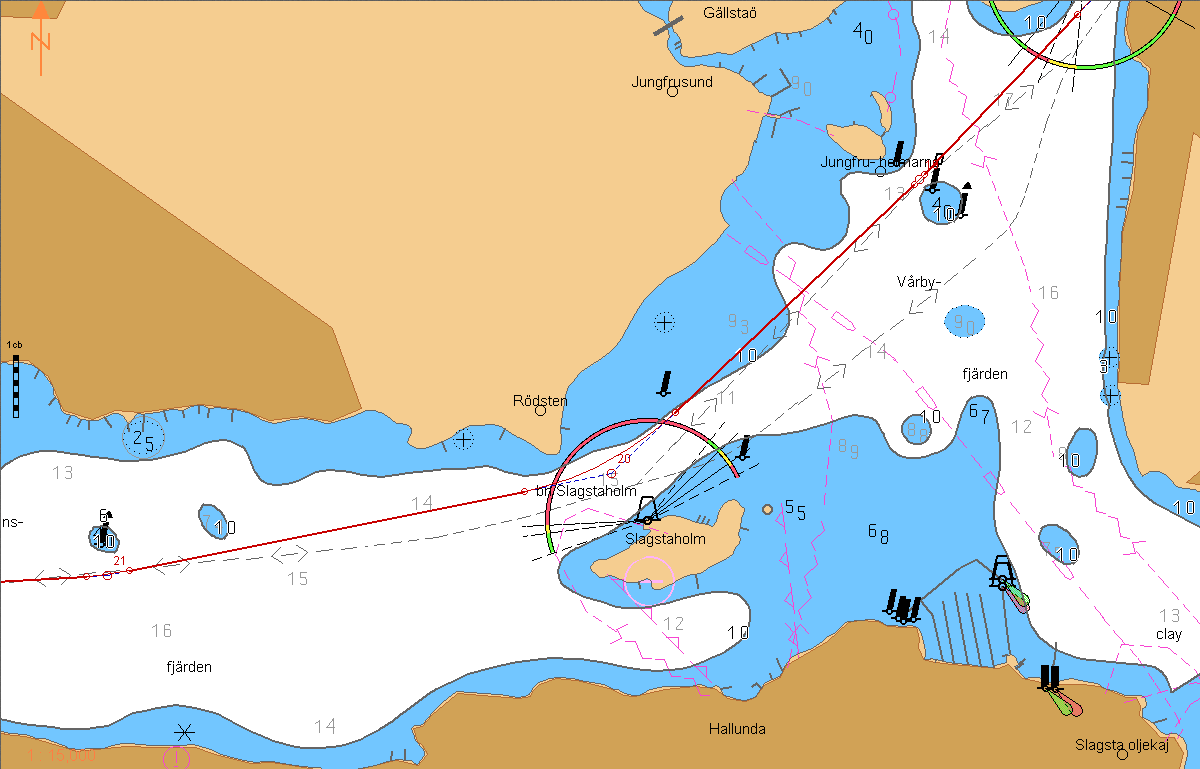

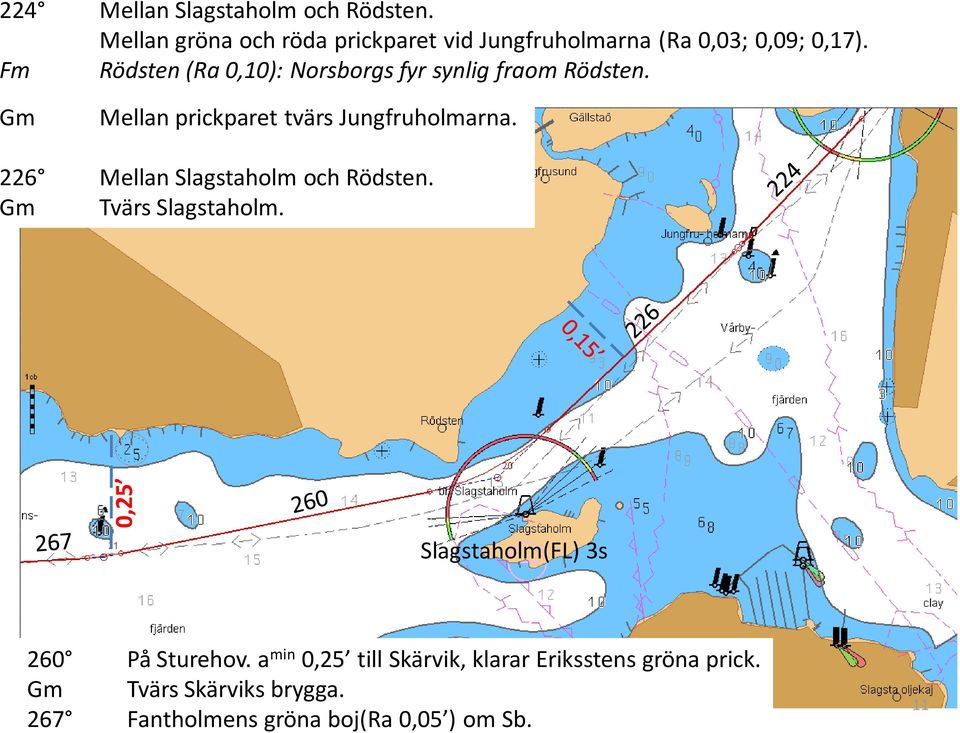

11 0, Mellan Slagstaholm och Rödsten. Mellan gröna och röda prickparet vid Jungfruholmarna (Ra 0,03; 0,09; 0,17). Fm Rödsten (Ra 0,10): Norsborgs fyr synlig fraom Rödsten. Gm Mellan prickparet tvärs Jungfruholmarna. 226 Mellan Slagstaholm och Rödsten. Gm Tvärs Slagstaholm. Slagstaholm(FL) 3s 260 På Sturehov. a min 0,25 till Skärvik, klarar Eriksstens gröna prick. Gm Tvärs Skärviks brygga. 267 Fantholmens gröna boj(ra 0,05 ) om Sb. 11

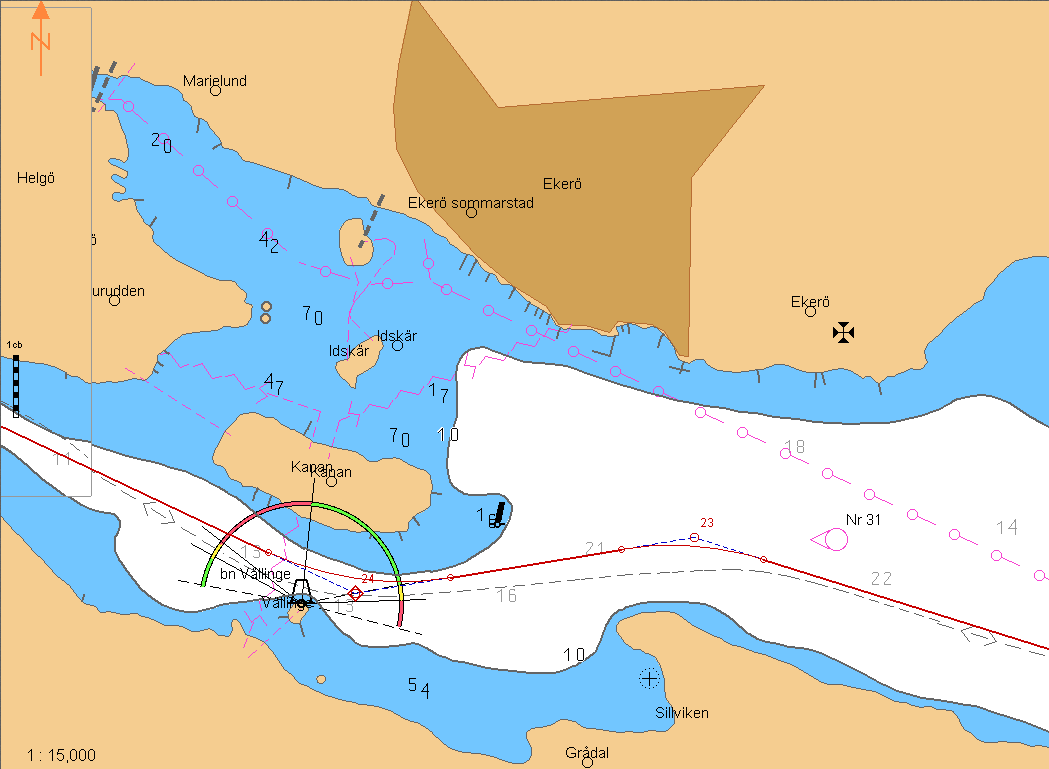

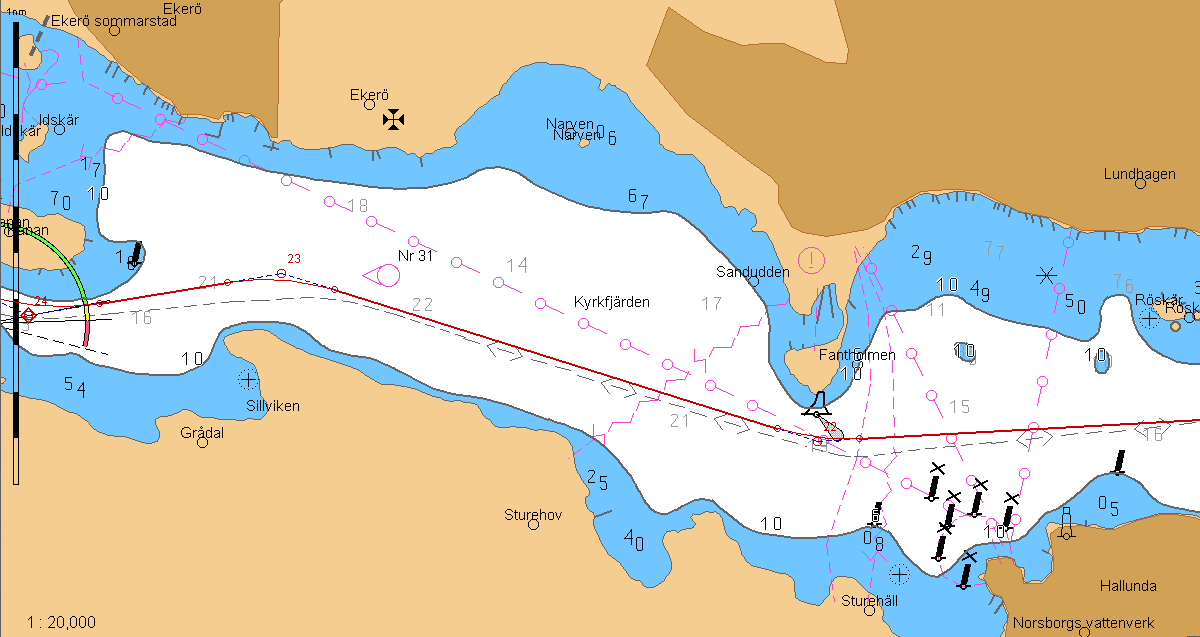

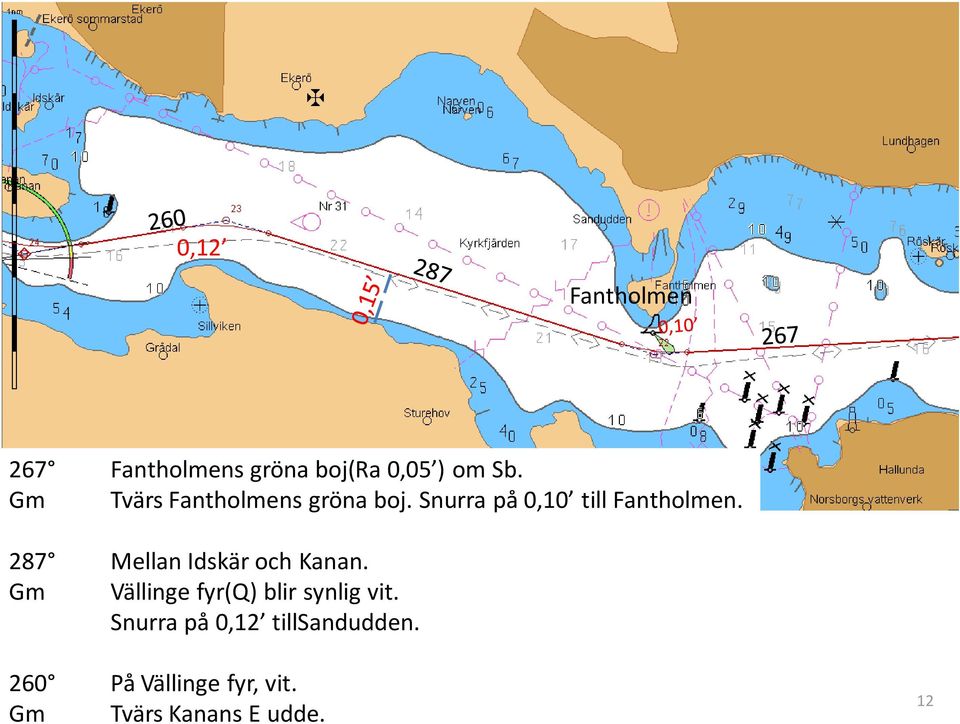

12 0,12 Fantholmen 267 Fantholmens gröna boj(ra 0,05 ) om Sb. Gm Tvärs Fantholmens gröna boj. Snurra på 0,10 till Fantholmen. 287 Mellan Idskär och Kanan. Gm Vällinge fyr(q) blir synlig vit. Snurra på 0,12 tillsandudden. 260 På Vällinge fyr, vit. Gm Tvärs Kanans E udde. 12

13 287 Mellan Idskär och Kanan. Gm Vällinge fyr(q) blir synlig vit. 260 På Vällinge fyr, vit. Gm Tv. Kanans E udde. a=0,25 till Vällinge. a=0,12 till Kanan. Rulla på 0,08 till Kanan. 296 På Nytorp. 0,12 Vällinge(Q) 13

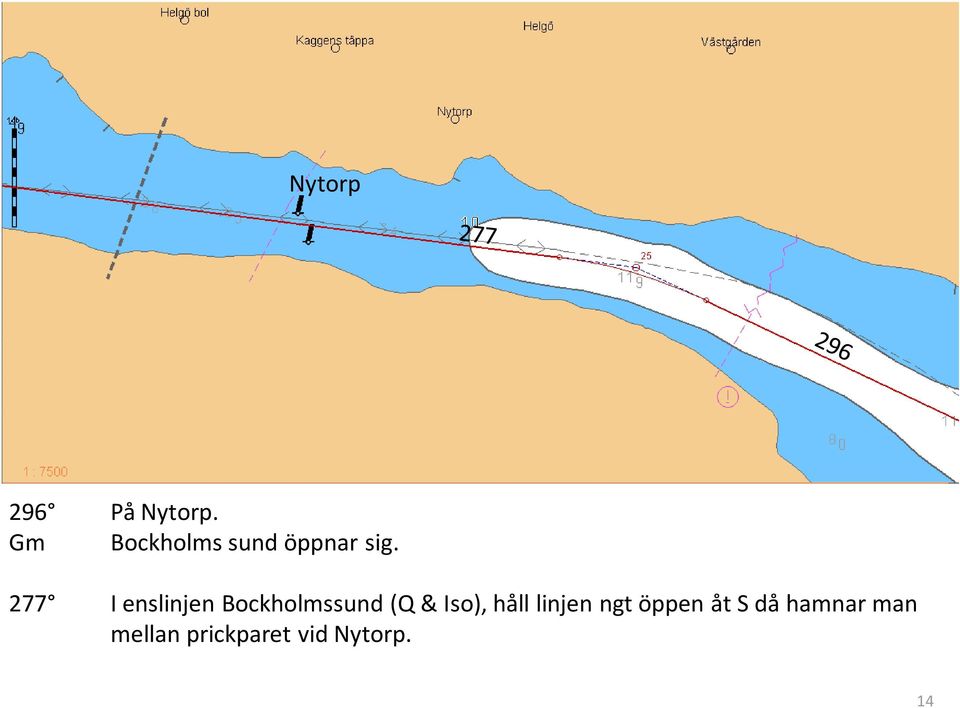

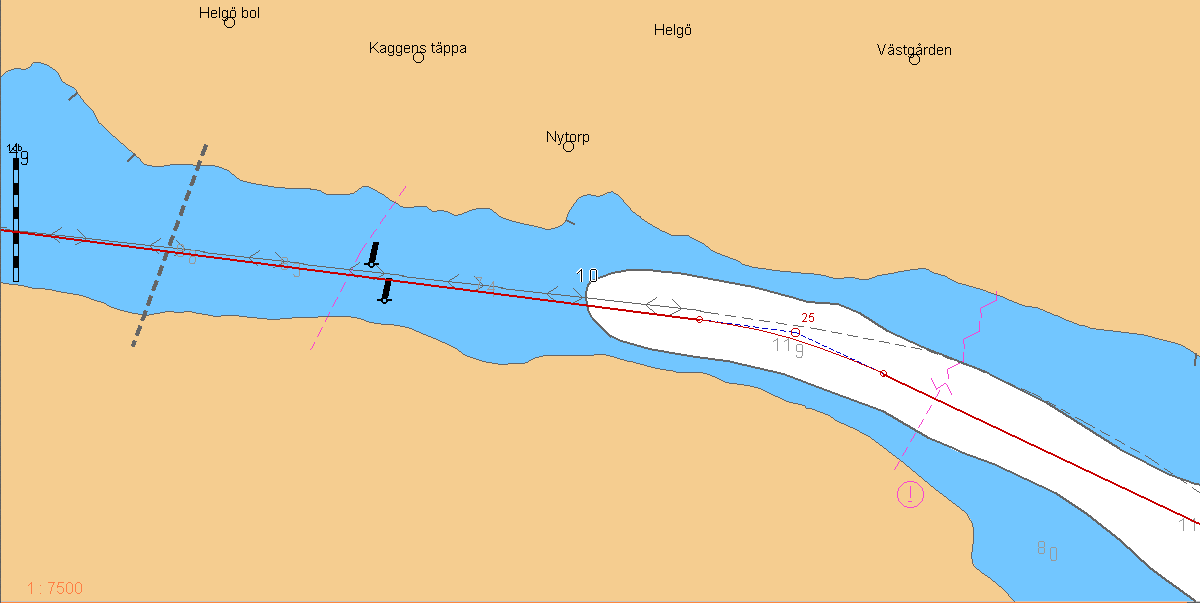

14 Nytorp 296 På Nytorp. Gm Bockholms sund öppnar sig. 277 I enslinjen Bockholmssund (Q & Iso), håll linjen ngt öppen åt S då hamnar man mellan prickparet vid Nytorp. 14

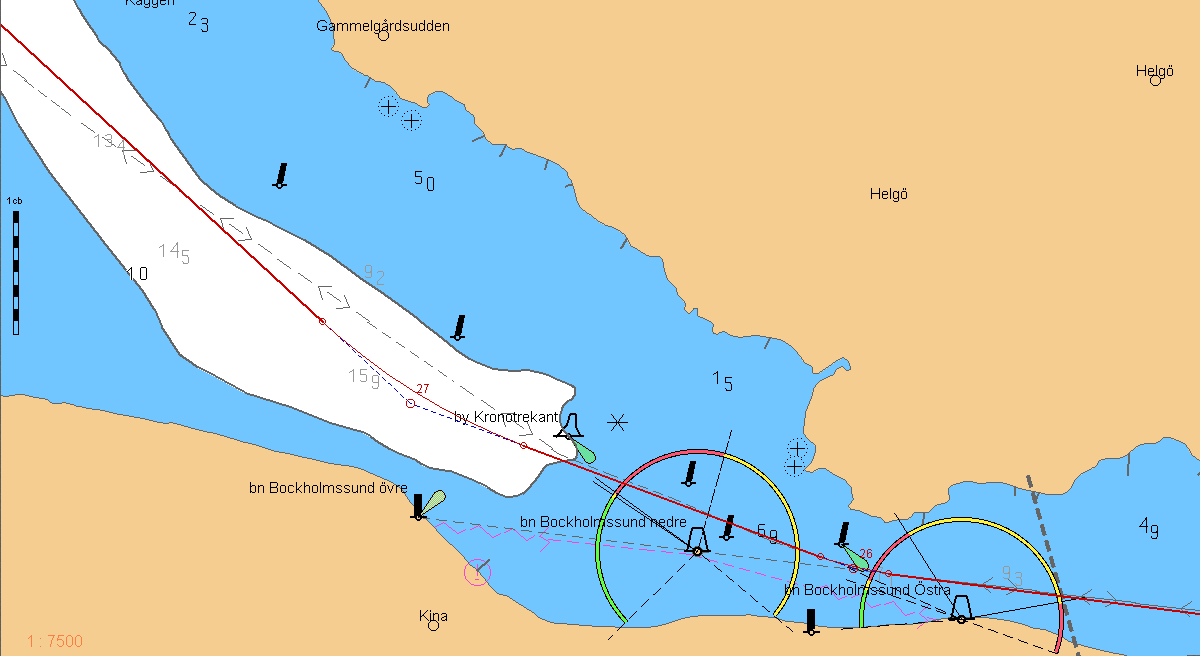

15 313 På Bergholmarnas W kant. Sätrarev röda boj(q) tätt om Bb. a min 0,15 till Helgö landet. Fm Inseglingen mot Bockholmssund: Bockholmssund nedre Tvl. Gm a=0,60 till Bergholmarna, tvärs Sätrarev boj,. Bockholms övre (Q) Bockholms nedre (ISO) 4s Bockholms östra (FL) 3s 277 I enslinjen Bockholmssund (Q & Iso), håll linjen ngt öppen åt S då hamnar man mellan prickparet vid Nytorp. Gm Efter passage av Bockholms Östra fyr(fl). Tvärs Kroggrunds gröna lysprick (Q). 290 På Bockolmssätra lykta, fast rött sken. På Sb sidan passerar man två gröna prickar sedan Kronotrekant gröna boj(q) och två gröna prickar igen. 15 Gm a=0,75 till Bockholmssätra, tvärs Kronotrekant boj.

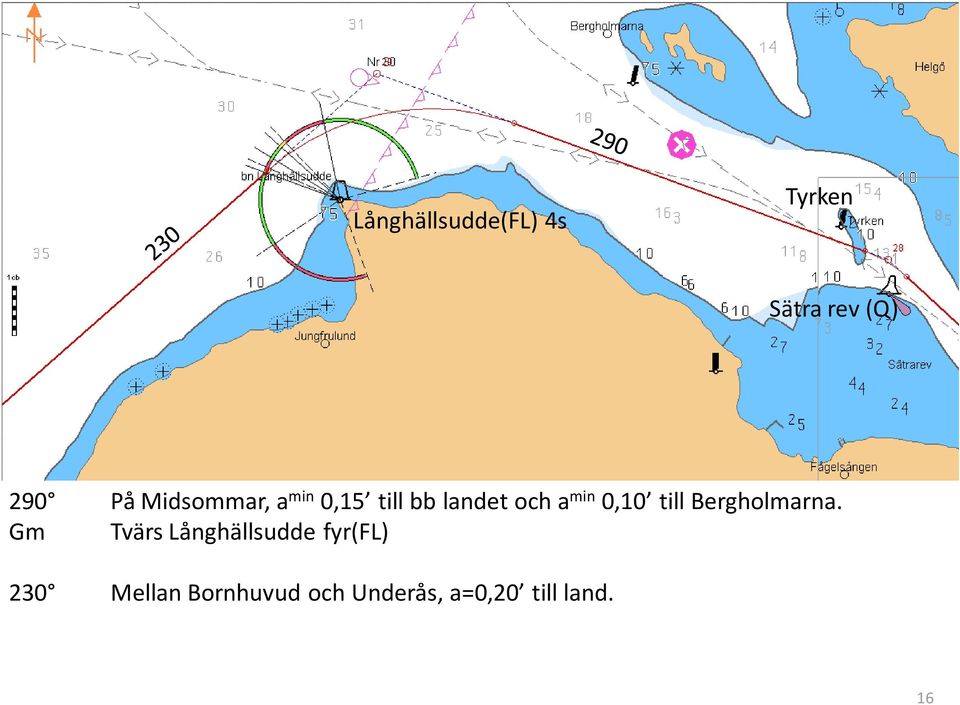

16 Långhällsudde(FL) 4s Tyrken Sätra rev (Q) 290 På Midsommar, a min 0,15 till bb landet och a min 0,10 till Bergholmarna. Gm Tvärs Långhällsudde fyr(fl) 230 Mellan Bornhuvud och Underås, a=0,20 till land. 16

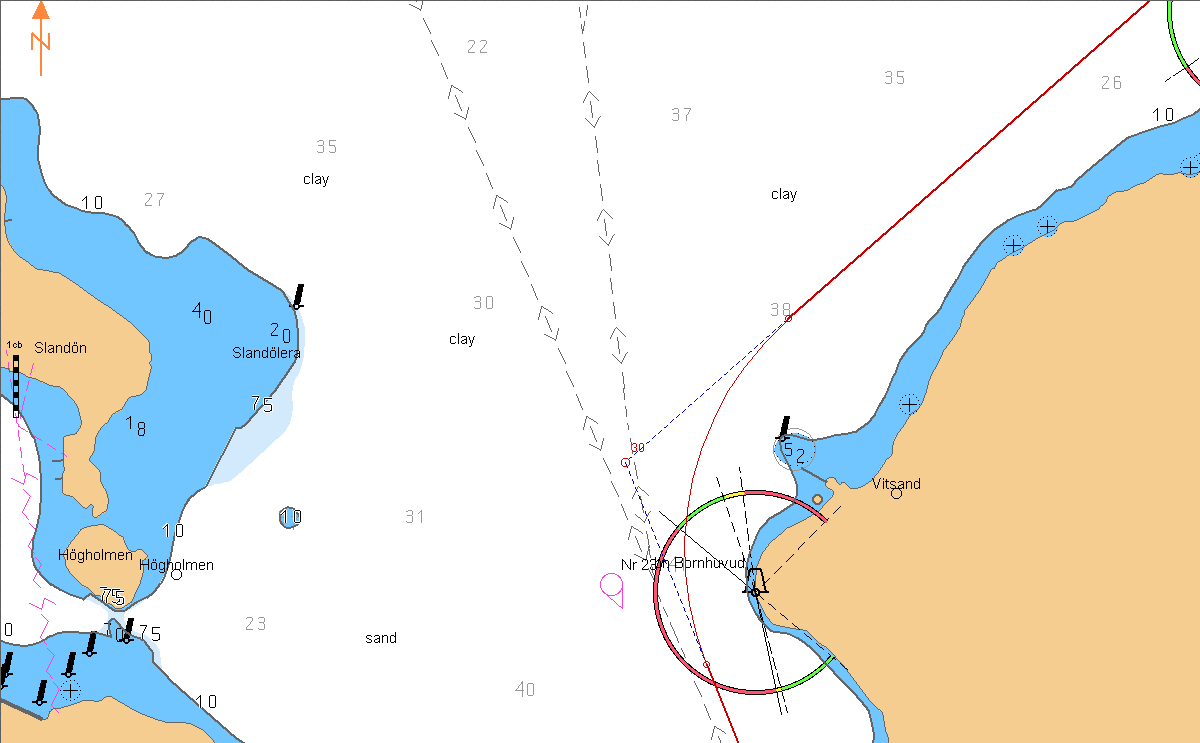

17 Bornhuvud (Fl 4, 12s) 230 Mellan Bornhuvud och Underås, a=0,20 till land. Gm Tvärs Vitsand, Bornhuvud fyr(iso) blir vit. 160 På Viksberg fyr(fl 2, 6s), vit. a=0,10 till Bornhuvud. 17

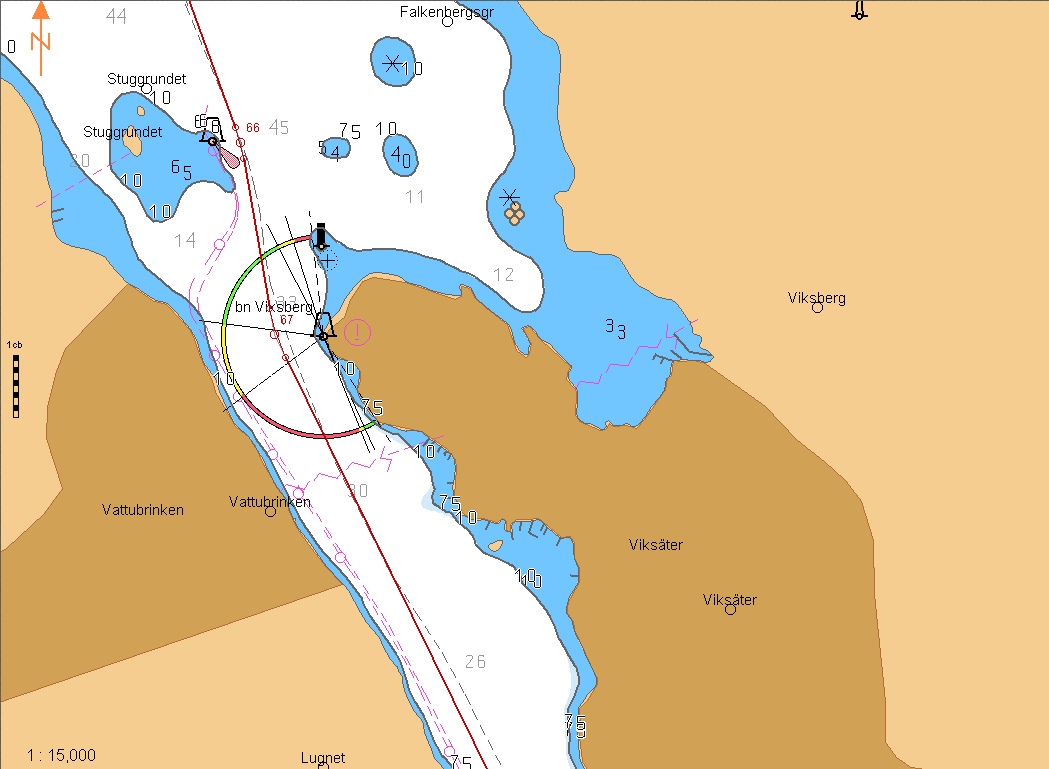

18 Störviksholme (FL, 3s) 8 kn 160 På Viksberg fyr(fl 2, 6s), vit. Gm Tvärs pumpstationen, a=0,25 till Viksbergs kummell. 170 Viksberg om bb. Gm Tvärs Viksberg, Tegeltorp fyr(q) kan vara röd till en början. 154 Midvattens Tegeltorp och Kiholm. Viksberg (FL 2, 6s) Djupt intill land på Sb sidan. 18

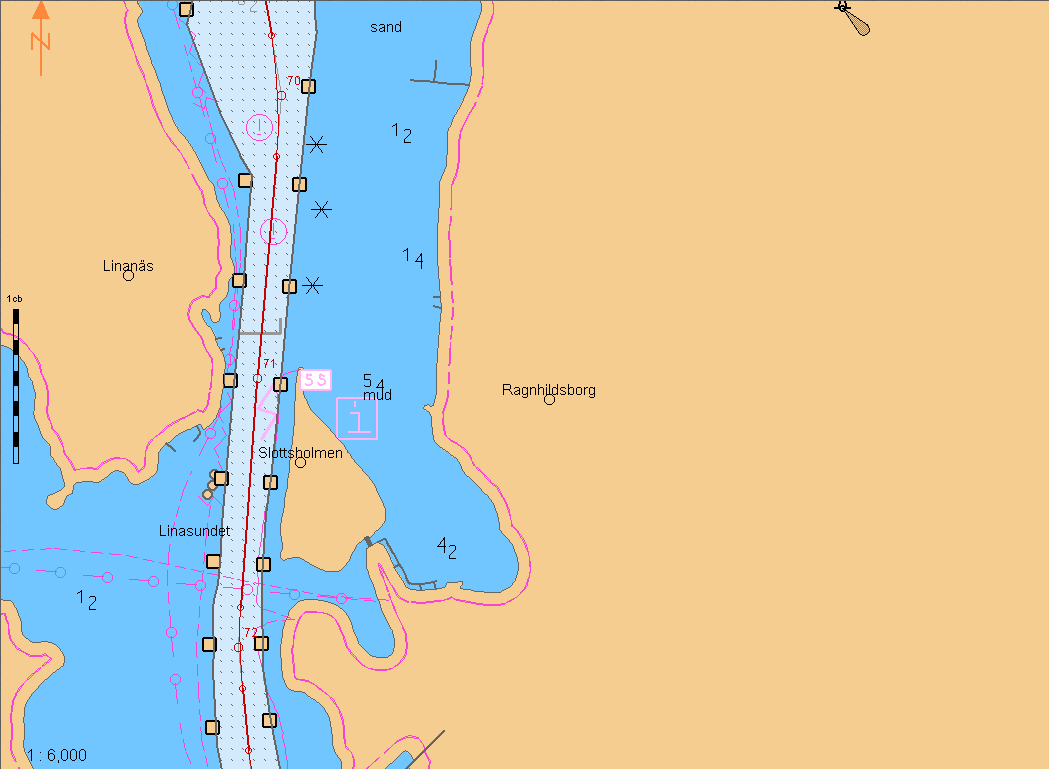

19 154 Midvattens Tegeltorp och Kiholm. Djupt intill land på Sb sidan. Gm Tvärs Kiholms tavla. Tegeltorp (Q) 164 På andra dykdalben(gul). Gm Tvärs första dykdalben. Kom sakta Bb in i sundet. 170 Mellan vita skärmar om Sb och gula om Bb. Linasundet nr 5 6 kn 19

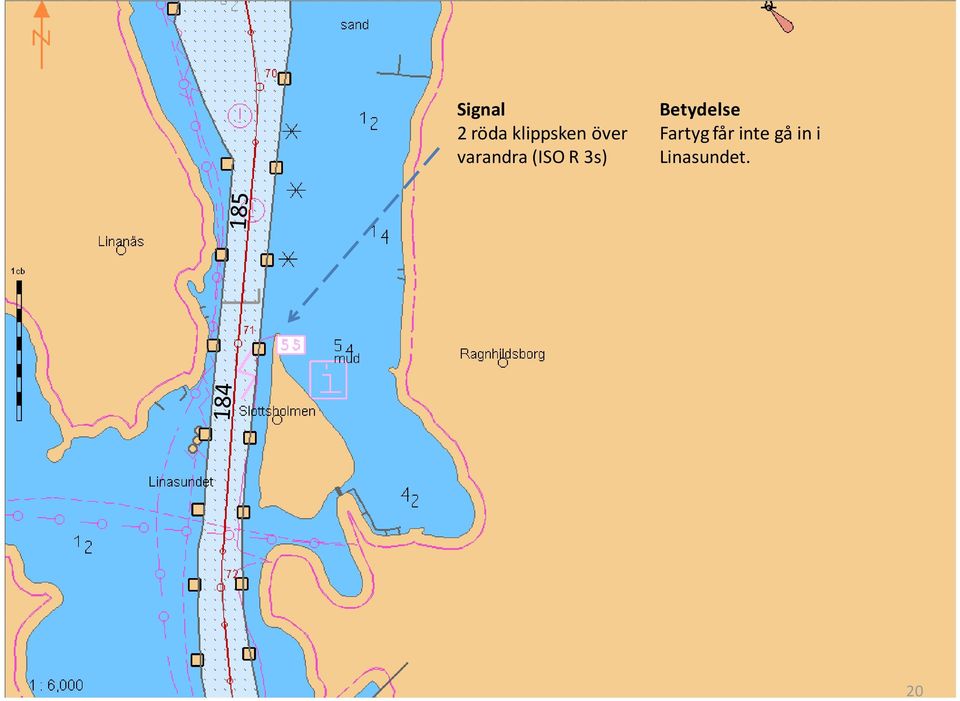

20 Signal Betydelse 2 röda klippsken över Fartyg får inte gå in i varandra (ISO R 3s) Linasundet. 20

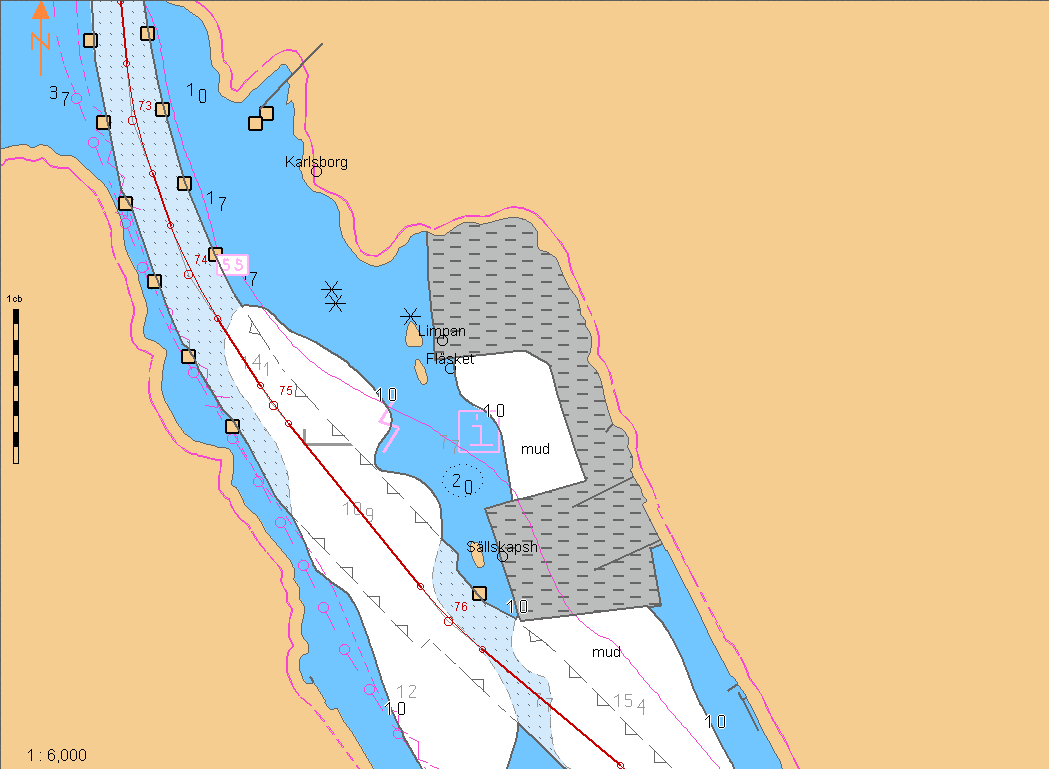

21 130 På Länstidningens hus. Sällskapsholmen 21

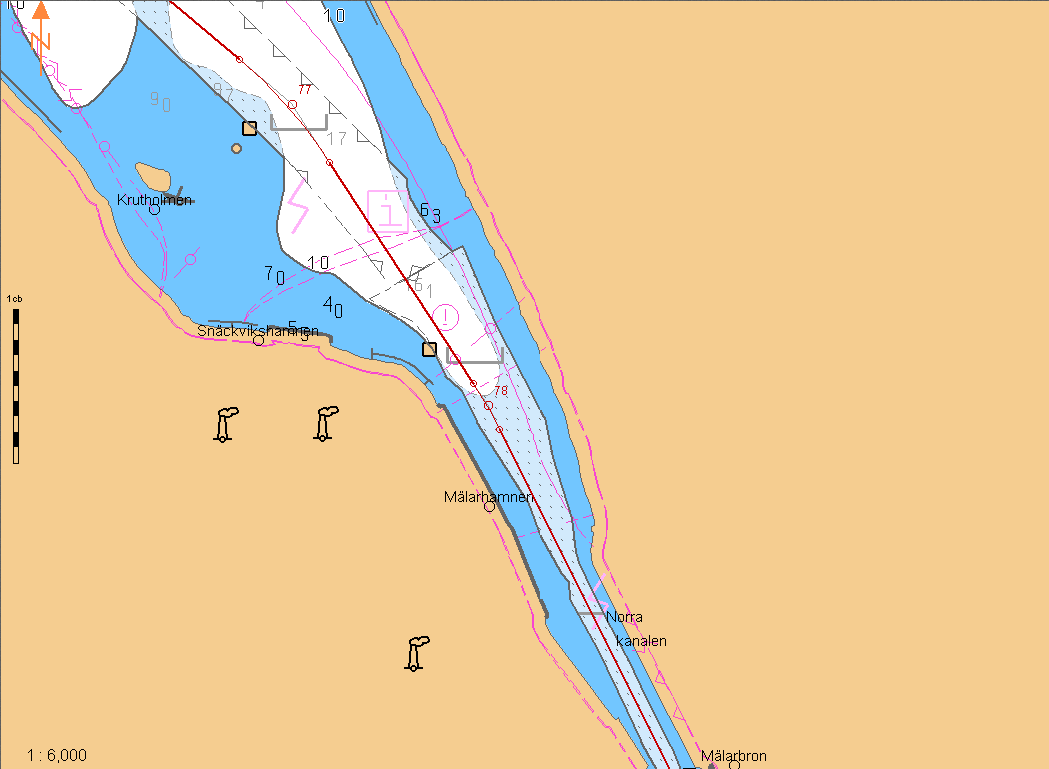

22 147 Mälarhemnens dykdalb ngt om Sb. 153,5 Midvattens N kanalen. Signal Betydelse 1 rött klippsken (ISO R 3s) Broarna är stängda eller håller på att stängas 1 rött klippsken (ISO R 3s) Signal från fartyg uppfattad. Över 1 vitt klippsken (ISO W 3s) 1 rött klippsken (ISO R 3s) Bron håller på att öppnas över 1 vitt fast sken (FW) Kajriktning: kajdjup i meter Mälarkajen mitt 330 /150 5,2 Mälarkajen S 338 /158 4,2 1 grönt klippsken (ISO G 3s) Bron är öppen. 1 rött fast sken (FR) Bron kan inte öppnas. 22

23 MÄLARBRON SPÄRR: & H= 15 m B= [30] m SLUSSEN MAX: L=135m B=[19,6]m Dj=8,0m Kanalen Lotsplaneringen FARTYG MAX: L=124 m B=18,0 m/17,0 m Dj= 6,50m /6,80 m (Utan dispens) Kanalen: Djup=7,6m-8,4m vid ca 20m bottenbredd. Ramat djup=7,1m vid 26m bottenbredd. Fartbegränsning: Kanalen t.o.m Linasundet=6kn. L>100 alt B >18 = 2+2 Annars Förända/Förspring & Akterända I linjen rött styrljus/liten bod mitt i slussen. 23
