Pro-3 Serie Stativ Bruksanvisningar Avsedd för:

Transkript

1 Serie ar Avsedd för: Arbetspositionering Infart i trånga utrymmen Räddning Skydd mot fall Dessutom, utformad för användning vid hantering av material

2 INNEHÅLLSFÖRTECKNING 1. INTRODUKTION TILL ANVÄNDANDET AV STATIVET 2. BEGRÄNSNINGAR VID ANVÄNDNING 3. ALLMÄNNA SYSTEMKRAV 4. MONTERING, INSTALLATION, TILLBEHÖR OCH 5. UTBILDNING 6. KONTROLL 7. UNDERHÅLL, SMÖRJNING OCH LAGRING 8. SPECIFIKATIONER

3 1. INTRODUKTION TILL ANVÄNDANDET AV STATIVET Grattis till ert köp av ett stativsystem från serien Best Safety Systems Pro- 3 och dess införande i er säkerhetsutrustning för arbete på hög höjd. Detta stativ är tillverkat av högkvalitativ lätt aluminium och innehåller de patenterade, stiftfria anslutningarna Tuff-Klik för enkel montering och demontering. kan utrustas med olika vinscher och andra tillbehör enligt dina önskemål. Denna produkt har särskilt utformats och noggrant tillverkats för att säkerställa tillförlitlig drift och att möta många olika säkerhetskrav för hjälpmedel för arbete på hög höjd. Produkten innehåller bland annat: 1.1 SKYDD MOT FALL et är avsett att användas som bärstruktur för personfallssystem för en arbetstagare som går in i en öppning av en arbetsyta. 1.2 ARBETSPOSITIONERING et kan användas för upphängning av arbetare i arbetsposition för att genomföra en uppgift. Om arbetstagaren är bunden i sätet eller sele, är det nödvändigt att använda sekundära personliga fallsystem som överensstämmer med OSHA/CE standarder eller andra lokala krav. OBS: Dokument OSHA 29 CFR 1926 kapitel L bedömer denna applikation en byggnadsställning med enkel fästningspunkt som kräver motsvarande hantering. 1.3 RÄDDNING Om stativet är utrustat med vinsch från serien Pro från företaget Tuff Built Products, kan det användas som en del av ett system som uppfyller kraven i ANSI/ASSE från eller CE för skydd av arbetstagare vid fall. 1.4 IN- OCH UTFART FRÅN TRÅNGA UTRYMMEN/ HÄMTNING OCH RÄDDNING Ifall stativet är utrustat med en vinsch eller annan lämplig anordning, kan den användas som en del av ett system för att underlätta ingång och utgång från slutet utrymme och hämtning i nödsituationer utan behov av ingång. Vid användning med en vinsch från serien Pro från företaget Tuff Built Products uppfyller stativet kraven från OSHA och ANSI/ASSE Z117.1 eller CE för användning av enheten för ingång, hämtning och räddning av personer i ett slutet utrymme. 1.5 SKYDD MOT FALL VID KLÄTTRING I situationer där det inte är önskvärt att installera och använda tillfälliga eller permanenta personfallssystem, kan stativet användas som skydd mot fall under klättring på stegar eller andra objekt. Vinschens lina kan i princip användas den som en mobil fästanordning som rör sig upp- och ned med klättraren. Förlängningssladden absorberar energi och installeras mellan vinschens lina och den dorsala D-ringen på klättrarens sele. Vinschen måste användas på så sätt, att man kan eliminera all överflödig lina när klättraren rör sig upp och ner. Drift av

4 vinschen måste i sådana fall ske under person med särskild utbildning. Konstruktion, installation och användning av all utrustning måste utföras under överinseende av en kvalificerad person. 1.6 MATERIALHANTERING Om stativet är utrustat med en vinsch, kan den användas för lyftning och sänkning av verktyg, utrustning och andra material vars vikt inte överstiger vinschens belastningsgräns. Vissa jurisdiktioner tillåter inte användning av samma enhet för transport av personer och material. Bekanta dig med reglerna som tillämpas på din arbetsplats, och följ dem. 2. BEGRÄNSNINGAR VID ANVÄNDNING Det finns restriktioner och förbud som ska hållas i åtanke vid val, installation och drift av denna typ av utrustning. Försummelse av dessa faktorer kan orsaka allvarliga skador eller dödsfall. 2.1 BEGRÄNSNINGAR AV ARBETSBELASTNING Bedömning av detta stativ beror på det särskilda ändamålet för vilket det används, och bestämmelserna för denna användning, och som är i bruk på den ort där arbetet utförs INGÅNG I TRÅNGT UTRYMME/HÄMTNING OCH RÄDDNING Vid användning tillsammans med vinsch från serien Pro från familjeföretaget Tuff Built Products är stativet utvecklat för: --maximal belastning av en person av en massa av högst 310 lbs (140 kg) (inklusive samtliga kläder, verktyg och utrustning) när du använder ett system med en enkel fästpunkt (se Bild. 1A). - maximal belastning av två personer som väger upp till 620 pund (280 kg), och 310(140kg) pund vid användning som ett tvådelat system med enkel fästpunkt (se bild 1B). System med fast bom med enkel fästpunkt Tvådelat system med enkel fästpunkt Last Last Bild 1a, 1 System med fast bom Bild 1b, Tvådelat system Obs: Tänk på att tvådelade system med enkel fästpunkt är utformat för högre belastningsgräns, men att hastigheten för lyft/kör bara är hälften jämfört med system i ett stycke.

5 2.1.2 ANVÄNDNING MED VINSCH FÖR ARBETSPOSITIONERING När den används tillsammans med vinsch från familjeföretaget Tuff Built Products är stativet utformat för maximal belastning av en person på högst 310 lbs (140 kg) (inklusive alla kläder, verktyg och utrustning) INFÅNGNINGVID FALL Detta stativ är designat och testat till den senaste statiska bärförmågan högre än 5000 pund (2267 kg) Dessutom är den konstruerad för fallskydd med säkerhetsfaktor 2:1 upp till 3, för användare vid användning med självinrullande livlina (SRL) eller energiabsorber med en maximal infångningsstyrka (Maximum Arrest Force, MAF) av 6kN eller mindre. Se till att alla andra komponenter i systemet har en arbetsbelastning som motsvarar den som vinschen har. Lastkapaciteten hos systemet är samma som den svagaste lastkapaciteten av någon av systemets komponenter. 2.2 EGENSKAPER PÅ ARBETSPLATSEN, FYSISKA FAKTORER OCH ARBETSMILJÖNS PÅVERKAN På enskilda arbetsplatser finns olika arbetsmiljörisker beroende av den verksamhet som specifikt äger rum. Till dessa risker hör bland annat giftig eller explosiv atmosfär, giftiga och frätande kemikalier, heta ytor, risk för elektriska stötar, skarpa kanter, risk för indragning och transport av maskiner. När man väljer utrustning för ett visst användningsområde är det nödvändigt att beakta alla dessa faktorer. 3. ALLMÄNNA SYSTEMKRAV Denna vinsch är avsedd att användas med olika moduler som möjliggör utförande av många olika uppgifter. Pro alla dessa system existerar bland annat följande krav. 3.1 FÄSTANORDNINGENS STYRKA et är utformat för konstruktion eller installation och användning på monteringsyta (fästanordning), som kan tillhandahålla tillräckligt stark förankring. Styrande normer specificerar diverse krav på fästanordningen. Fästanordningen må emellertid aldrig tillhandahålla mindre än: -säkerhetsfaktor 2:1 för maximal fästande styrka (Maximum Arrest Force, MAF) för vilket som helst personfallsystem, -säkerhetsfaktor 4:1 hos arbetsbördan för personbelastningssystemet, -säkerhetsfaktor 4:1 hos arbetsbördan för materialsystemet, All utrustning måste vara utformad, installerad och användas under överinseende av en kvalificerad person.

6 3.2 KOMPATIBILITET MED ANSLUTNINGSKOMPONENTER Anslutningskomponenter som används för att ansluta komponenterna i systemet med varandra måste vara kompatibla med varandra för att säkerställa tillräcklig styrka, och för att eliminera risken för oavsiktlig Utlösning eller kollaps under användning. Anslutningskomponenter som levereras tillsammans med de produkter som produceras eller som godkänns av Tuff Built Products Inc. uppfyller samtliga krav som ställs på anslutningskomponenter. De anslutningskomponenter som inte tillhandahålls av företaget Tuff Built Products Inc. måste väljas och godkännas av en kvalificerad person. 3.3 HELKROPPSSELE Vid säkring av personer på denna vinsch, använd endast helkroppssele testad och godkänd för infångning vid fall. Höftbälten eller midjebälten ger inte kroppen det stöd som är nödvändigt för att undvika allvarlig skada eller dödsfall vid fall. 3.4 SKYDD MOT FALL Aktiviteter som involverar arbete på höjd kräver användning av en anordning för skydd av arbetstagaren vid ett fall. Enligt kraven i de gällande lokala föreskrifterna måste lämpliga fallskyddssystem och tillhörande utrustning finnas tillhands när du använder detta stativ. 3.5 SÄKERHET I BEGRÄNSADE UTRYMMEN Om stativet används som en del av ett system, som inkluderar arbete i ett slutet utrymme, är det alltid nödvändigt att följa skyddsplanen och att följa alla godkända säkerhetsplaner för arbete i slutet utrymme och att följa alla lokala föreskrifter. 3.6 VINKEL VID GUNGNING Vid arbete på höjd måste åtgärder ständigt vidtas för att minimera risken för fall på grund av gungning. Vinkeln på vinschens lina eller SRL får inte vid något tillfälle överstiga 5 grader till det lodräta (se bild 2). Fästning Skyddslina Bild 2, Maximal svängvinkel

7 4. KRAV PÅ FÄSTANORDNING Kranarm är avsedd att användas tillsammans med olika tillbehör som uppfyller olika krav. Till detta inkluderas vinschar, självinrullande rep (själv inrullande livlinor, SRL), energiabsorbatorer och helkroppsselar. All utrustning måste godkännas av en kvalificerad person. et skall byggas och användas på bärytan (fästanordningen), som tillhandahåller tillräckligt stark förankring. Företaget Tuff Built Products Inc. kräver att fästanordning i inget fall inte tillhandahåller mindre än: -säkerhetsfaktor 2:1 för maximal fästande styrka (Maximum Arrest Force, MAF) för vilket som helst fallskydssystem, eller -mindre än säkerhetsfaktor 4:1 -säkerhetsfaktor 4:1 hos arbetsbördan för materialsystemet, All utrustning måste vara utformad, installerad och användas under överinseende av en kvalificerad person. 4.1 MONTERING Vid monteringen av stativet rekommenderas följande procedur när det gäller denna typ av stativ(se bild 3): Tuff-klik anslutningar Övre remskiva Benens ytterrör Mellanrör Benens innerrör Benunderlägg Kedja Bild 3, stativets delar och dess placering 7

8 -ta ut stativet från den väska eller låda där det förvarats, och placera det på benen i hopfälld position. -Lyft stativet i två av dess ben och skjut mellersta benet utåt tills Tuff Klik anslutningarna når ett låst läge. -Tilta stativets ben och dra mittenröret fram till andra positionen. -Upprepa med innerrören tills alla ben är av önskad längd. Obs: Samtliga av stativets ben måste anpassas till samma längd på marken eller på den ojämna ytan så att stativet hamnar i vertikalt läge. -Flytta ett ben i taget i en utåtgående riktning tills Tuff-Klik i toppen av varje ben låses med brickorna för att hålla stativet i en upprätt position. -installera den medföljande säkerhetskedjan som levereras med stativet, som används för att ansluta fötterna och förhindrar glidande på arbetsytan. Kedjan kan installeras i skårorna på yttre sidan av benunderlägget, eller genom hål på inre sidan av benunderlägget om en fast installation är att föredra. -justera längden på kedjan, för att säkerställa att fötternas underlägg inte glider under belastning. 4.2 INSTALLATIONSTILLBEHÖR Om ni använder Tuff Built vinschen från Pro- serien med ert stativ, installera vinschen på stativet genom att sätta handtaget på fästet som finns på stativet i öppningen för hållaren på vinschen. Rotera vinschen enligt behov uppåt eller nedåt så att du kan lägga in snabbkopplingen till vinschen med hjälp av hållaren och säkra vinschen. Kontrollera vinschen, förvara och använd den enligt bruksanvisningarna som företaget Tuff Built Products Inc. levererar tillsammans med vinschen vid köp. För tillbehör som inte är del av leveransen från Tuff Built Products Inc. måste person med särskild kompetens och ansvarig för konstruktion, installation och användning av systemet ge detaljerad information om installation av vinschen i systemet. Alla tillbehör av systemet måste installeras, underhållas och drivas i enlighet med instruktioner från Tillverkaren. 8

9 4.3. SYSTEMETS DRIFT När systemets samtliga tillbehör har installerats korrekt, är det nödvändigt att vid arbete följa bruksanvisningen som levereras av tillverkaren. Denna enhet kan endast användas av personer som har genomgått lämplig utbildning, såsom anges i punkt 5. Varje användare måste läsa och förstå samtliga delar av denna manual och andra instruktioner innan användning av de system denne använder, alternativt erhålla lämpliga instruktioner och förklaringar innan användning av enheten KONTROLL Denna produkt måste kontrolleras före varje användning som anges i punkt 6.1. Samtliga eventuella problem med enheten måste omedelbart rapporteras till handledaren och enheten måste markeras på så sätt att vidare användning förhindras tills produkten repareras. OBS: Varje gång du skickar en enhet för reparation till ett servicecenter auktoriserat av tillverkaren, skicka in en fotokopia av alla tidigare inspektionsprotokoll av enheten. Protokoll underlättar diagnos och hantering av eventuella garantier. Innan du skickar enheten för reparation, ta reda på numret för auktoriserad retur från servicecentret. 5. UTBILDNING Alla användare som arbetar med detta stativ måste innan arbetet påbörjas genomgå utbildning som tillhandahålls av arbetsgivaren, fokuserad på samtliga användningsområden. Varje användare måste Varje användare måste läsa och förstå samtliga delar av denna manual och andra instruktioner innan användning som rör det system som denne använder, alternativt erhålla lämpliga instruktioner och förklaringar innan användning av enheten. 6. KONTROLL 6.1 DAGLIG INSPEKTION Enheten måste kontrolleras innan varje användning som anges i punkt fram till Samtliga problem och misstankar bör rapporteras till överordnad, och fram tills att användning godkänts ska enheten inte användas Rengöring och smörjning 9

10 Om nödvändigt, rengör och smörj stativ och alla dess delar som beskrivs i Avsnitt 7. Använd inte lösningsmedel eller andra kemikalier för att rengöra basen Fysiska skador Inspektera stativ och alla tillbehör för fysisk skada; böjda delar, lös eller saknad hårdvara eller delar och saknade eller är oläsliga etiketter (se Figur 4). Ersättningsetiketter finns tillgängliga från din återförsäljare genom att beställa enligt artikelnumret som visas i det nedre högra hörnet av varje etikett. Obs: Inte alla etiketter som visas här behöver finnas på ditt stativ, några är relaterade till standarder och certifieringar som inte gäller i din jurisdiktion. Bild 4, ets etiketter Små kosmetiska skador stör inte stativets funktion, men allvarligare skador leder till att stativet måste tas ur bruk och skickas till auktoriserad service för reparation. Kolla även alla tillbehör som används med stativet som beskrivs i instruktionerna som tillverkaren tillhandahåller vid köp. 10

11 ÅRLIG KONTROLL et skall undersökas i detalj av en behörig person minst en gång om året och om den används i krävande förhållanden eller med överdriven intensitet, så ofta, som beskrivs nedan. Resultaten av kontrollerna skall registreras i inspektionsloggen. Ett exempel på ett inspektionsprotokoll finns på sidan 14 i denna manual. Vänligen kopiera denna exempellogg som hjälper er att registrera alla resultat av kontrollerna. OBS: Varje gång du skickar enheten för reparation till ett auktoriserat servicecenter skicka även in kopior av samtliga föregående inspektionsprotokoll. Protokoll underlättar diagnos och hantering av eventuella garantier.. Innan du skickar enheten för reparation, ta reda på numret för auktoriserad retur från servicecentret Rengöring Rengör yttre delar av stativet innan kontrollen med en mild tvållösning på en mjuk trasa. Vid rengöring av vinschen, använd varken lösningsmedel eller andra kemikalier Kontrollprocedur Kontrollera stativet genom att följa instruktionerna i avsnitt Om den inte är fysiskt skadad Anteckna resultaten i inspektionsprotokollet VIKTIGT: Gör en översyn av alla tidigare inspektioner, så att du känner till samtliga befintliga problem och så att upprepade kontroller kan upprepas av problematiska områden. Upprepade fynd kan åberopa behovet av reparation eller utbyte. 7. UNDERHÅLL, SMÖRJNING OCH LAGRING Detta stativ utformades för att tåla många års problemfri drift och kräver endast mycket lite ordinarie underhåll. Om det är nödvändigt att skicka stativet till en auktoriserad reparatör, måste samtliga lösa kopplande enheter dras åt. Grundrengöring bör utföras minst en gång per år (enligt beskrivningen i avsnitt 7.1) som en del av den årliga kontrollen, eller när du arbetar i hårda förhållanden eller enligt behov oftare Rengöring av stativ För att rengöra utvändiga ytor av stativet och dess etiketter, använd en lösning av varmt vatten och milt rengöringsmedel. Vid rengöring av basen, använd inte lösningsmedel eller andra rengöringsmedel, då detta kan skada den lackerade ytan Smörjning Tuff-Klik Smörjning

12 12 Efter rengöring och inspektion enligt instruktionerna i avsnitt 7, applicera lösning WD-40 eller liknande produkt som är fuktavstötande, och torka av resterna av produkten med en ren trasa. Spraya inte olja, fett eller andra smörjmedel, som kan dra till sig och binda smuts Smörjning av ben och vridningsbara delen av brickorna Applicera lösning WD-40 eller liknande produkt som är fuktavstötande, och torka bort resten av produkten med en ren trasa Smörjning av remskivor Applicera produkten WD-40 på axeln eller liknande fuktavstötande produkt, och torka bort överflöd med en ren trasa. 7.3 Förvaring Förvara basen och tillhörande säkerhetsutrustning utom räckhåll för direkt solljus, på en sval och torr plats långt från kemikalier och damm eller andra skadliga material. Kontrollera enhet som har lagrats under en längre period Komponentslitage som anses normalt och skador i syfte att nyttja garantin Remskivor, etiketter och Tuff Klik- anslutningar anser vi vara komponenter som slits under normal användning och omfattas inte av garantin, med undantag ifall av defekter i material och tillverkningsfel. 8. SPECIFIKATIONER från Pro serien är gjorda av högkvalitativ strängpressad aluminium, som är belagd med pulverfärg, och vissa komponenter har en borstad yta. Ståldelar antingen målade eller galvaniserade för skydd mot korrosion. Alla fasta komponenter är galvaniserade med kvalitetsklass 5 eller 8. från Pro- serien är testade för statisk belastning över 5000 pund (2267 kg).

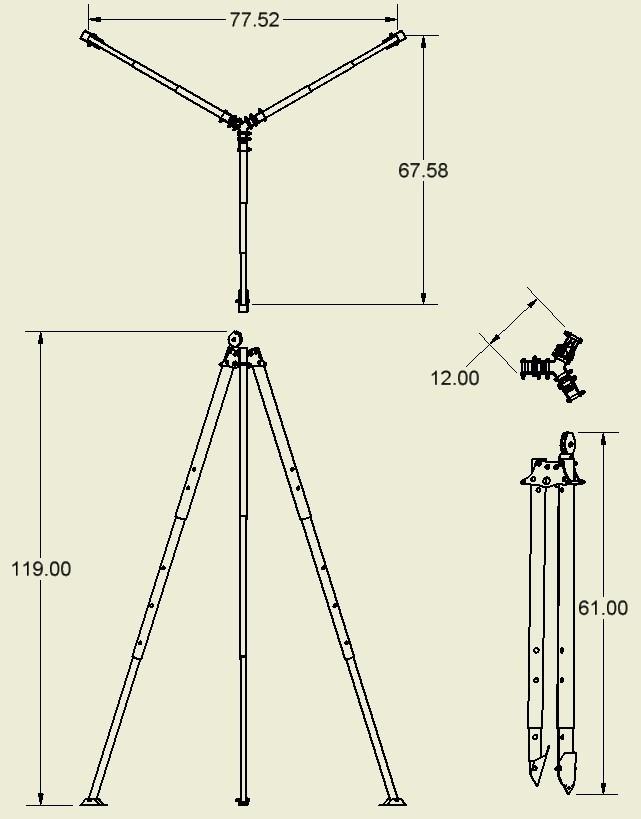

13 Bild 5, Dimensioner 13

14 INSPEKTIONSPROTOKOLL FÖR STATIV ets modellnummer: ets Serienummer: Tillverkningsdatm (dd/mm/åå): Inköpsdatum (dd/mm/åå): INSPEKTIONSDEL Godkänt Icke Godkänt DETALJER / LOKALISERING AV SKADAN DISPOSITION (REPARERAT/KASSERAT) GODKÄNT FÖR ANVÄNDNING AV Fysiska skador på benen, huvudplåten, sidoskivorna, remskivor eller benunderläggen Skadade, lösa, korroderade, eller saknade komponenter eller anslutningskomponenter Saknade eller oläsbara etiketter Fastnade eller korroderade Tuff- Klik anslultningar eller Sliding Tubes Datum för inspektionen: Inspekterad av: 14
