1 Kvävgas (Nitrogen)

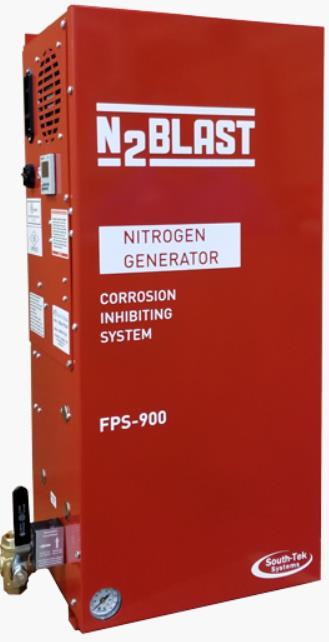

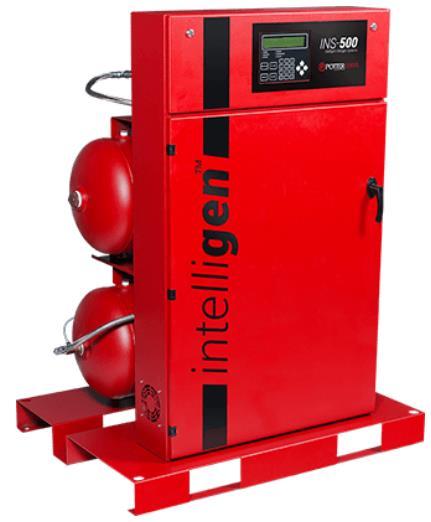

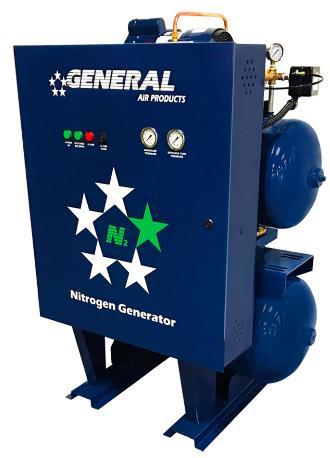

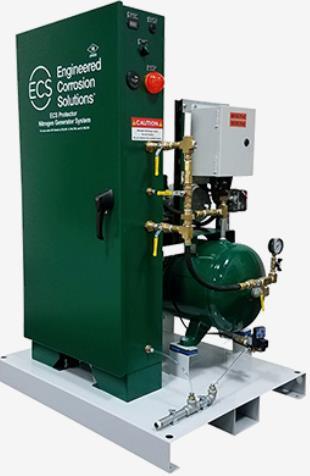

2 Godkända Kvävgas (Nitrogen) lösningar Fyra tillverkare med FM Godkännande Endast FM som Godkänner hela Nitrogen System UL listar styrskåp under UL508A - Listed Industrial Control Panel Source: 2

3 Kvävgas (Nitrogen) för Torrör Alla system har i stort sätt samma funktion Systemet fylls med tryckluft till inställt tryck Efter att rätt luftvolym (tryck) uppnåtts, ställs Generatorn om till Kvävgas (Nitrogen) antingen MANUELLT eller AUTOMATISKT Luften passerar då separationsenheten i generatorn som renar luften till minst 98% kvävgas. Finns olika teknologier; PSA Pressure Swing Adsorbtion Membran I närheten av den hydrauliskt mest avlägsna platsen i system är en syre (oxygen) separator installerad Purger. Dessa finns som MANUELLA och AUTOMATISKA Separatorn separerar Syre (oxygen) från luften och avlägsnar syret från systemet tills luften består av minst 98 % kvävgas. Detta tar cirka två veckor Automatisk Stänger och Öppnar vid behov Manuell Erfordrar manuell övervakning och hantering En generator per system. En separator per larmventil. 3

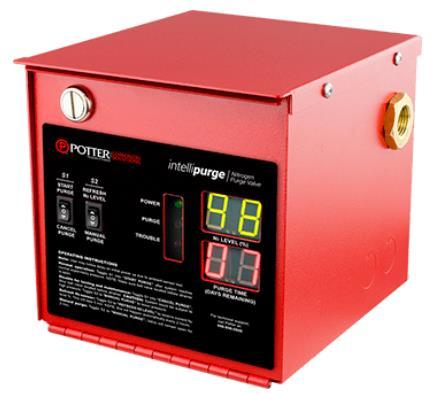

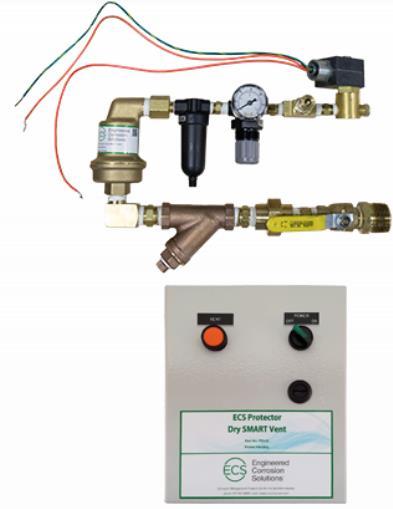

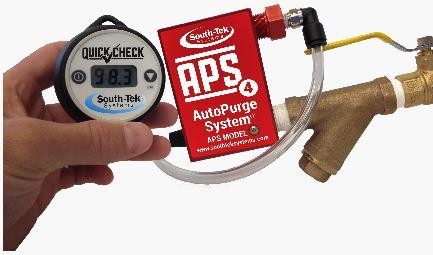

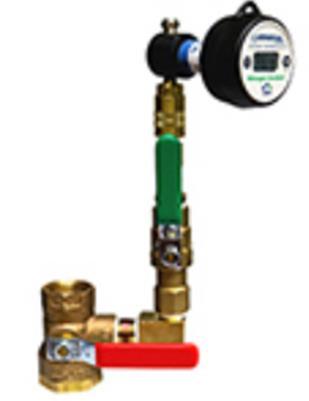

4 Syre (oxygen) separatorer Fyra tillverkare, olika typer 4

5 Typisk systemdesign med Kvävgas (Nitrogen) Generator Kvävgasgenerator AMD (regulator) med bypass Syre (oxygen) separator O 2 O2 O 2 O 2 O 2 O 2 O 2 O 2 Source: 5

6 Kvävgas (Nitrogen) Med över 98% Nitrogen istället för tryckluft förlängs livslängden i Torrörsystem i genomsnitt med 5.3X 6

7 Kvävgas (Nitrogen) i obehandlade rör (svarta) Minimum 98% Nitrogen är nödvändigt för att effektivt förebygga korrosion 0,2 0,18 0,16 0,14 0,12 0,1 0,08 0,06 0,04 0,02 0 Avfrätning mm / år Svart stål Luft 95% kvävgas 98% kvävgas 7

8 Kvävgas i galvaniserade rör(nitrogen) Minimum 98% Nitrogen är nödvändigt för att effektivt förebygga korrosion 0,5 0,45 0,4 0,35 0,3 0,25 0,2 0,15 0,1 0,05 0 Avfrätning mm / år Galvanisterat Stål Luft 95% kvävgas 98% kvävgas 8

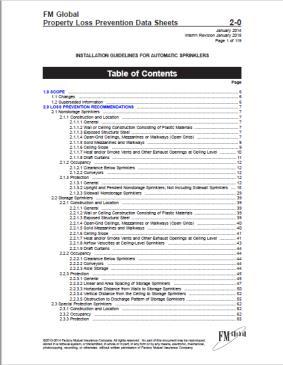

9 Vad säger standarden NFPA, FM och SBF 120:8 Fyllningstid minst 30 minuter EN Finns inga krav på specifik tid att fylla systemet 9

10 FM Global Corrosion in Automatic Sprinkler Systems 2-1 FM Global Property Loss Prevention Data Sheets (October 2016) Dry and Pre-Action systems using Nitrogen A. Pressurize the system using a FM approved nitrogen generator. Alternatively, nitrogen cylinders may be used, or another suitable supply if compressed air is provided as backup. B. Black steel pipe is acceptable in dry-pipe and pre-action systems if nitrogen is used throughout the lifetime of the system. If it will not, use galvanized steel pipe. Source: 10

11 FM Global Corrosion in Automatic Sprinkler Systems 2-1 FM Global Property Loss Prevention Data Sheets Dry and Pre-Action Systems Not Using Nitrogen, and Deluge systems 11

12 Val av storlek Beroende på vilken standard så varierar krav på storlek av Generator - specifik per tillverkare beroende på kapacitet Storlek NFPA/FM/ SBF 120:8 Total kapacitet/ EN En av tillverkarnas specifikation 12

13 Kvävgas (Nitrogen) för Torrör Att tänka på vid specifikation eller köp av Kvävgas (Nitrogen) Generator Generator med automatisk övergång till Kvävgas (Nitrogen) Automatisk syreseparator - Purger Automatisk övervakning på Kvävgas (Nitrogen) nivå Bibehålls inte kvävgasnivå över 98% kan investeringen vara onödig! Rätt storlek på Generator. Sprinklersystem läcker luft, speciellt med rillade kopplingar 13

14 Tack! 14
