CANDOR Sweden AB. n

Transkript

1 CANDOR Sweden AB n Established in 1946 n Swedish Owned Company by LOTORPGRUPPEN ( n Head office in Sweden with subsidiaries in all Nordic countries n 50 employees n ISO 9000 and ISO approved n

2 Special products and pretreatment systems for Surface treatment of iron, copper, brass, aluminium Coating of aluminium

3 Special products and pretreatment systems for Coating of iron, steel and zinc substrates Hot dip galvanizing

4 and other accessories

5 Our technical service» Consulting» Engineering» Education.» Customer service.» Technical support

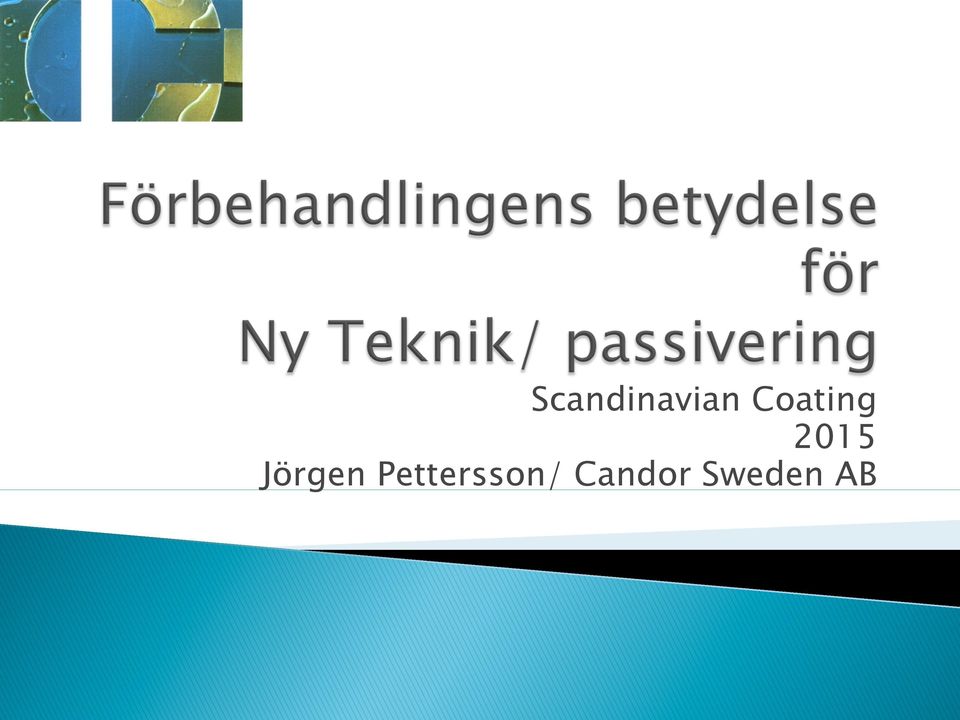

6 Scandinavian Coating 2015 Jörgen Pettersson/ Candor Sweden AB

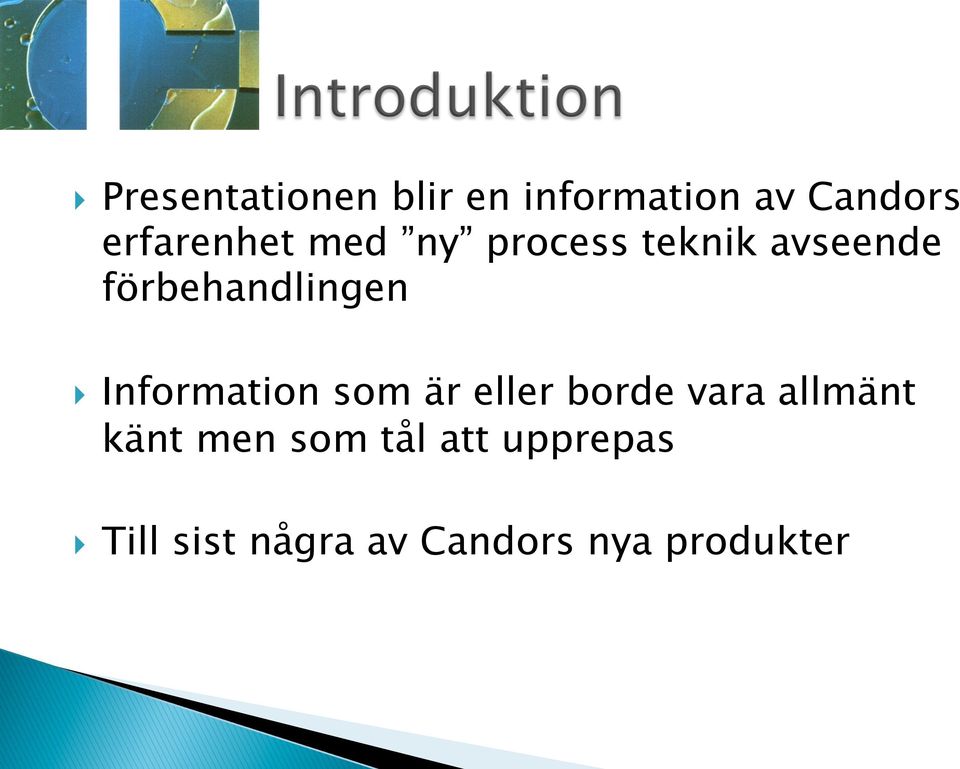

7 } Presentationen blir en information av Candors erfarenhet med ny process teknik avseende förbehandlingen } Information som är eller borde vara allmänt känt men som tål att upprepas } Till sist några av Candors nya produkter

8

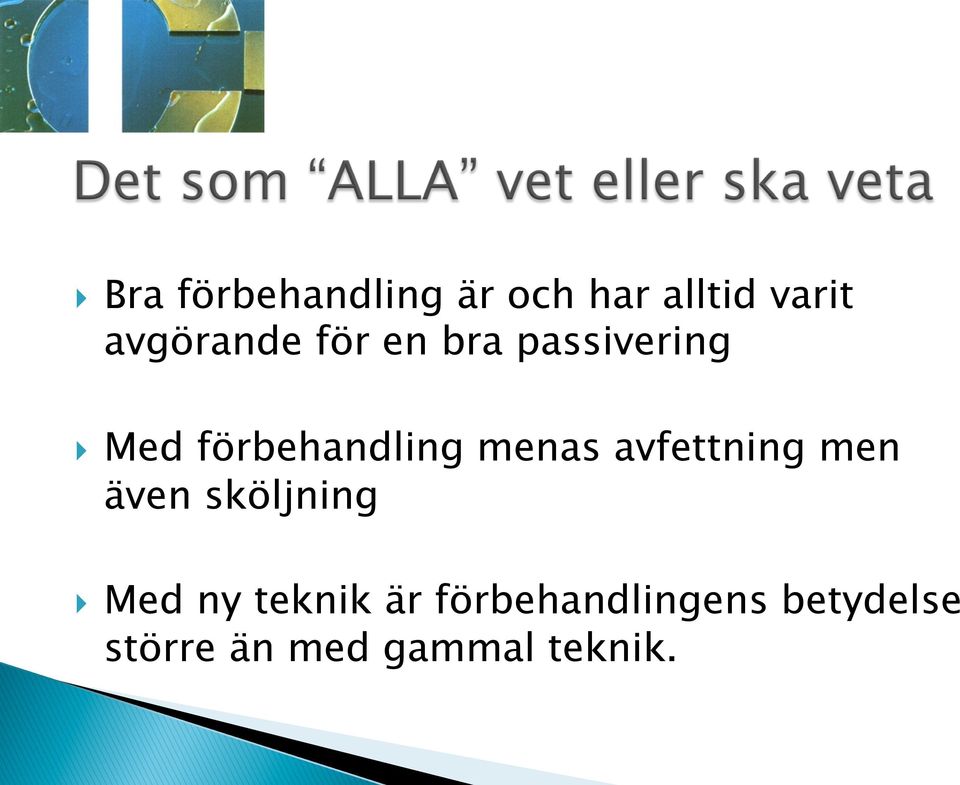

9 } Bra förbehandling är och har alltid varit avgörande för en bra passivering } Med förbehandling menas avfettning men även sköljning } Med ny teknik är förbehandlingens betydelse större än med gammal teknik.

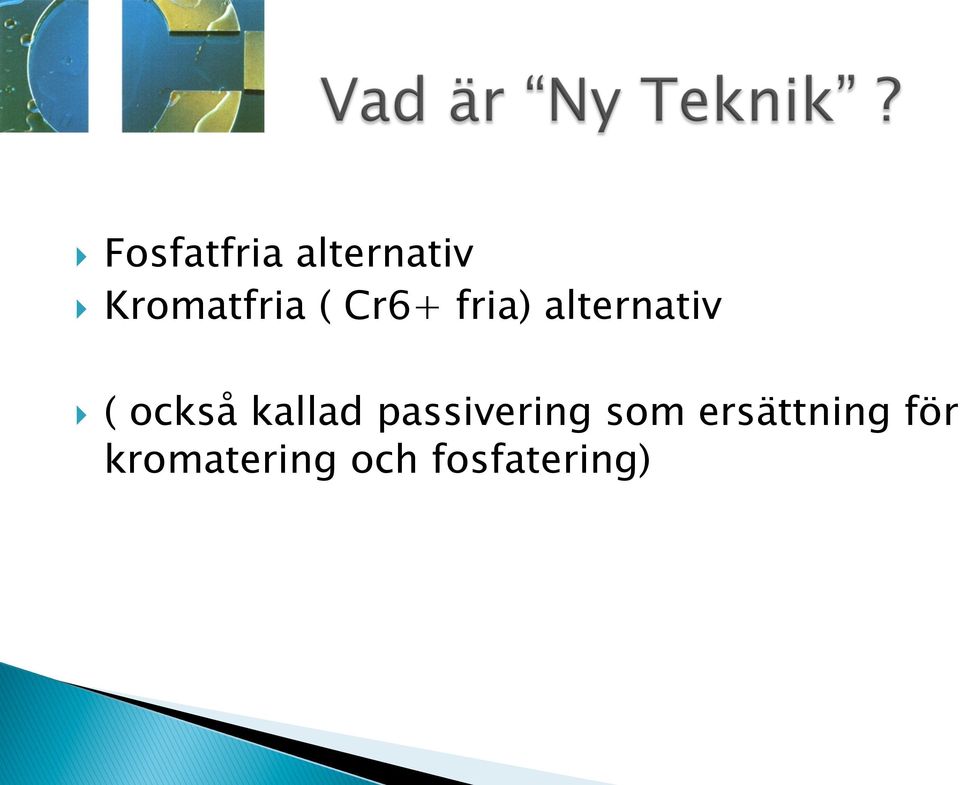

10 } Fosfatfria alternativ } Kromatfria ( Cr6+ fria) alternativ } ( också kallad passivering som ersättning för kromatering och fosfatering)

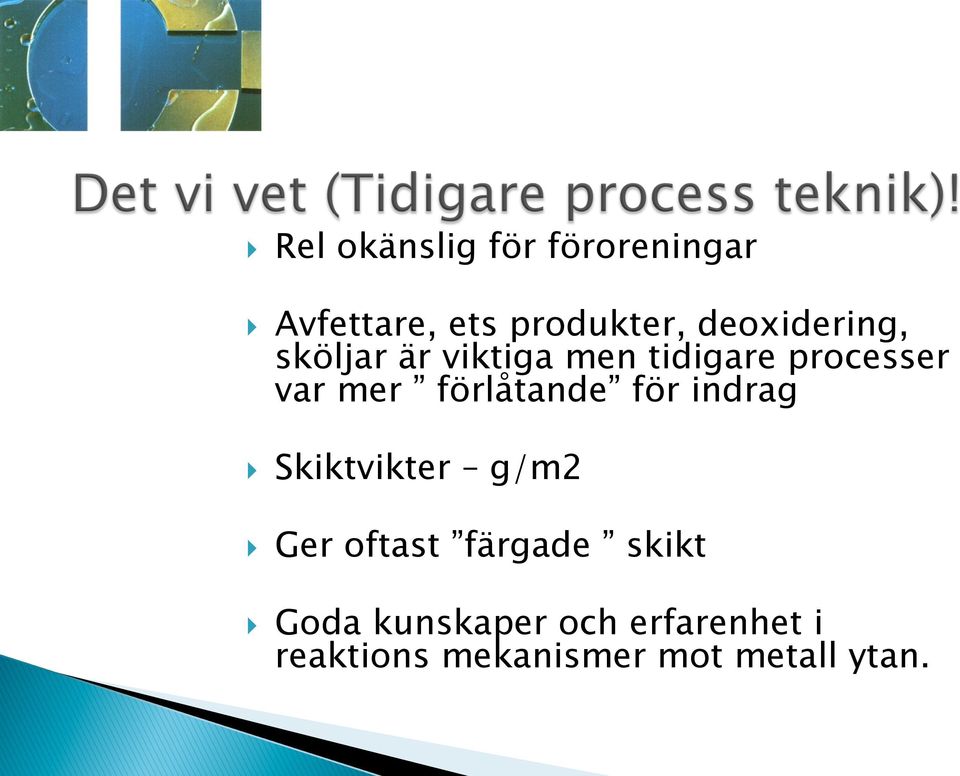

11 } Rel okänslig för föroreningar } Avfettare, ets produkter, deoxidering, sköljar är viktiga men tidigare processer var mer förlåtande för indrag } Skiktvikter g/m2 } Ger oftast färgade skikt } Goda kunskaper och erfarenhet i reaktions mekanismer mot metall ytan.

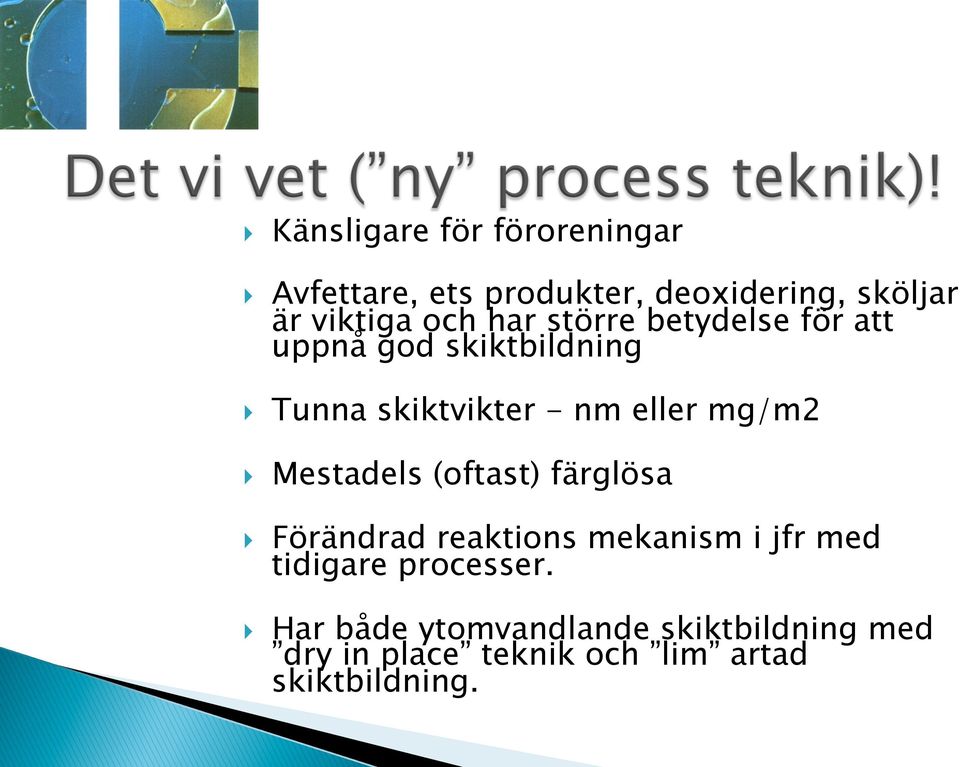

12 } Känsligare för föroreningar } Avfettare, ets produkter, deoxidering, sköljar är viktiga och har större betydelse för att uppnå god skiktbildning } Tunna skiktvikter - nm eller mg/m2 } Mestadels (oftast) färglösa } Förändrad reaktions mekanism i jfr med tidigare processer. } Har både ytomvandlande skiktbildning med dry in place teknik och lim artad skiktbildning.

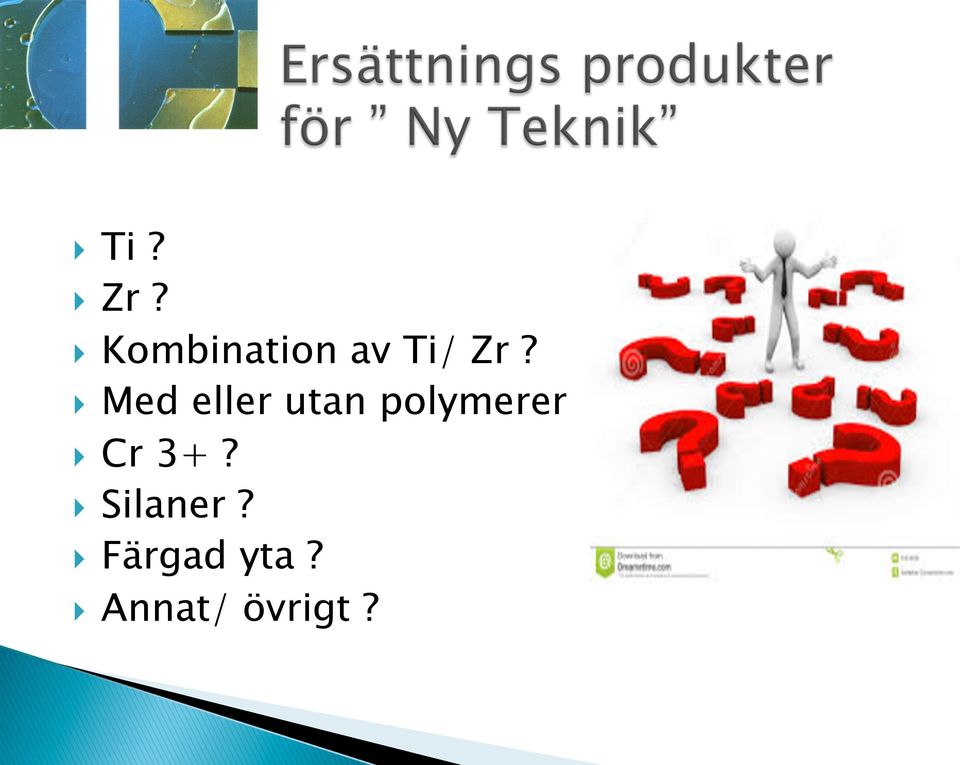

13 } Ti? } Zr? } Kombination av Ti/ Zr? } Med eller utan polymerer } Cr 3+? } Silaner? } Färgad yta? } Annat/ övrigt?

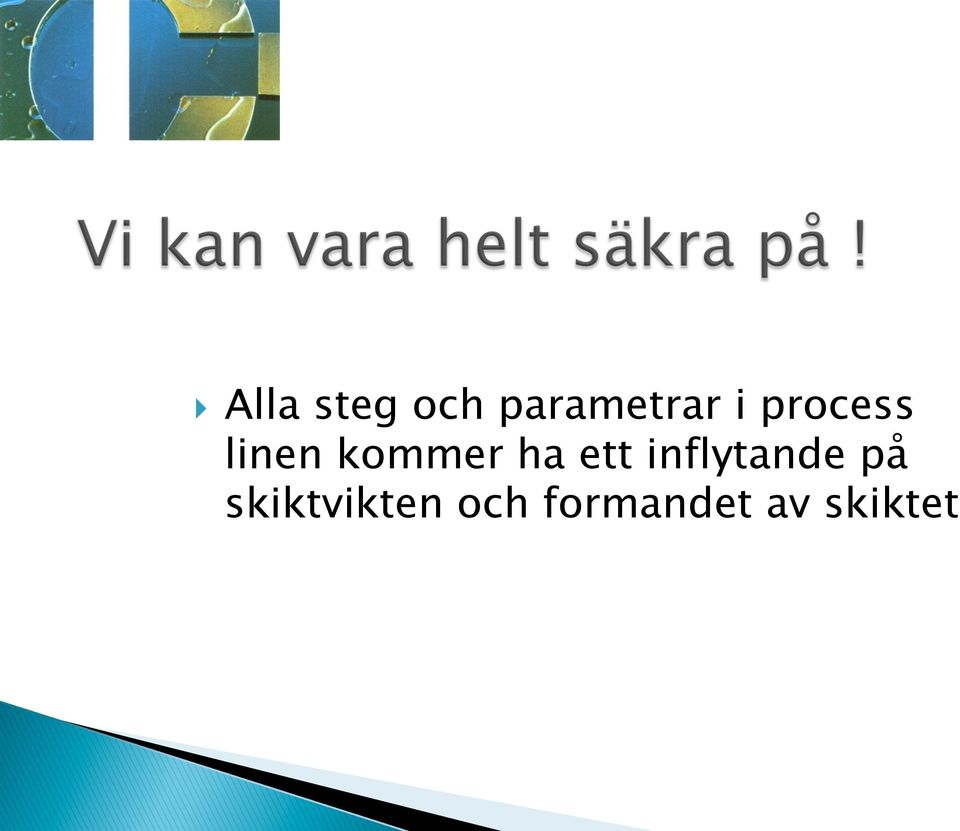

14 } Alla steg och parametrar i process linen kommer ha ett inflytande på skiktvikten och formandet av skiktet

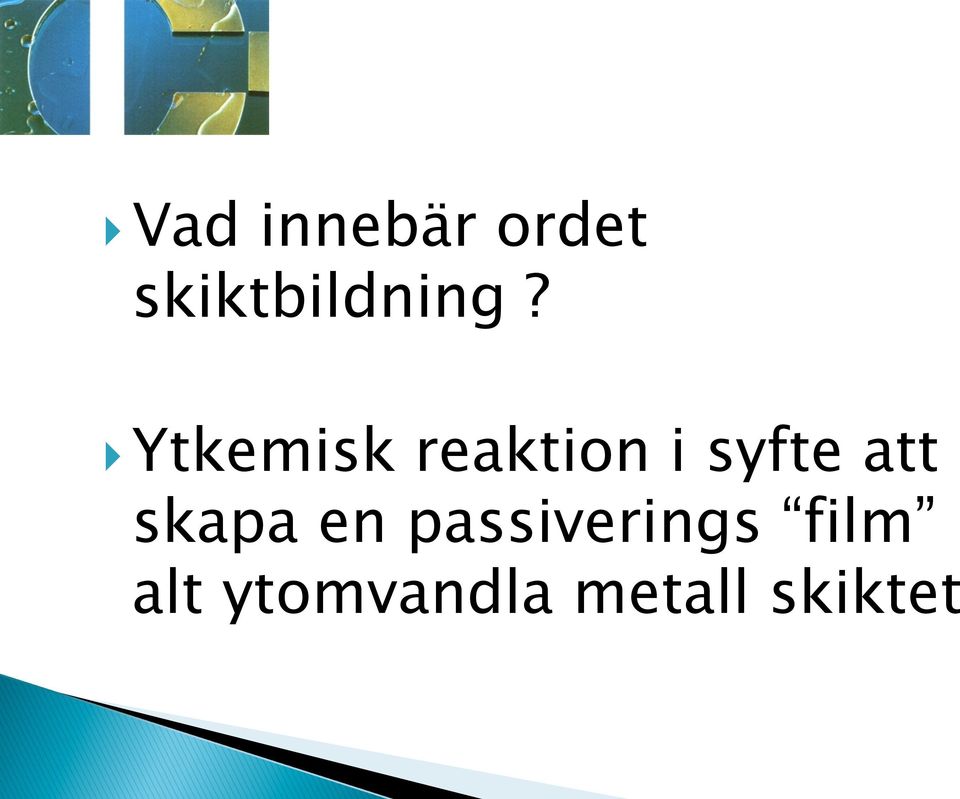

15 } Vad innebär ordet skiktbildning? } Ytkemisk reaktion i syfte att skapa en passiverings film alt ytomvandla metall skiktet

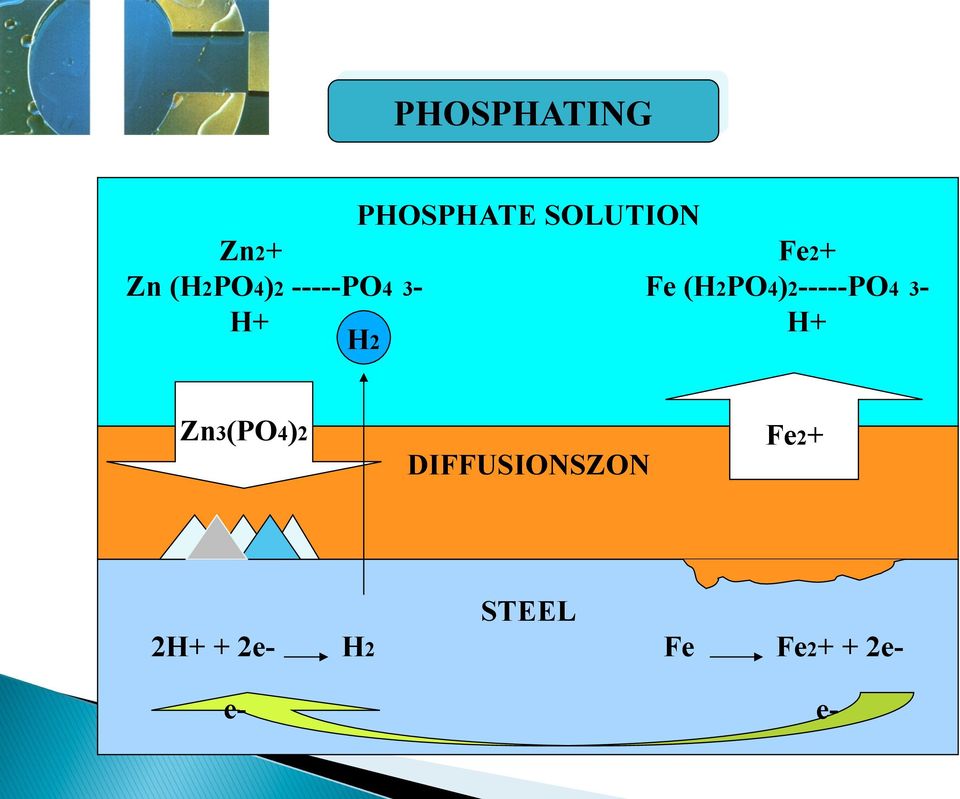

16 PHOSPHATING PHOSPHATE SOLUTION Zn2+ Fe2+ Zn (H2PO4) PO4 3- Fe (H2PO4)2-----PO4 3- H+ H+ H2 Zn3(PO4)2 DIFFUSIONSZON Fe2+ STEEL 2H+ + 2e- H2 Fe Fe2+ + 2e- e- e-

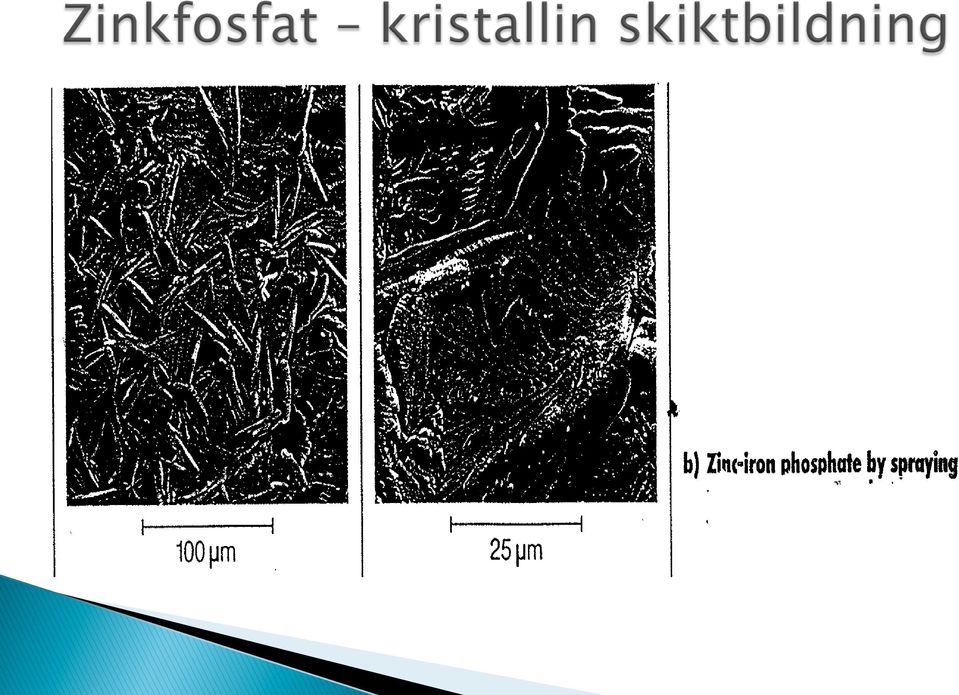

17

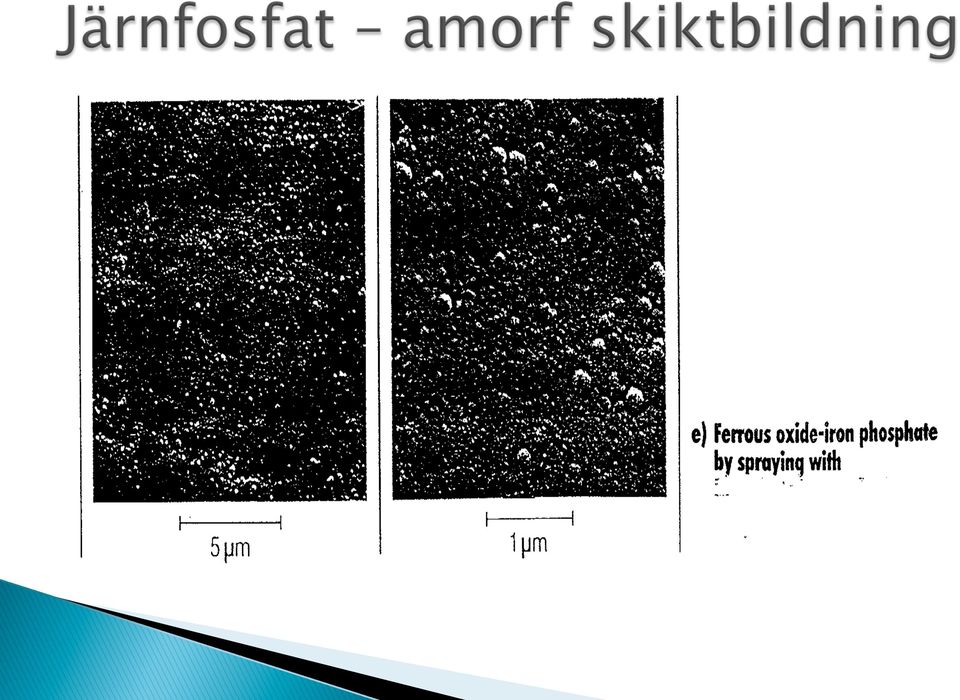

18

19 } Zr? } Kombination av Ti/ Zr? } Med eller utan polymerer } Silaner?

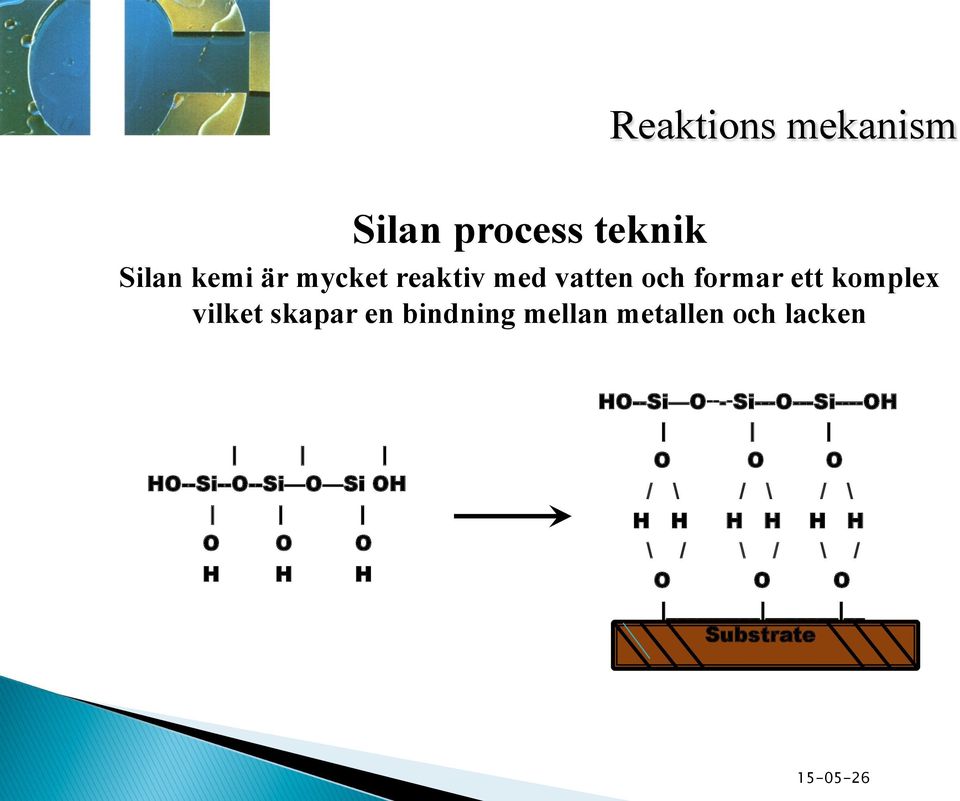

20 Reaktions mekanism Silan process teknik Silan kemi är mycket reaktiv med vatten och formar ett komplex vilket skapar en bindning mellan metallen och lacken HO--Si--O--Si O Si OH O O O H H H HO--Si O - Si---O---Si----OH O O O / \ / \ / \ H H H H H H \ / \ / \ / O O O Substrate

21 Ger ingen typisk ytomvandling utan ger mer en lim bindning mot metall ytan Paint Silane Substrate

22

23 } Baserad på Zr - fluorid syra } Reaktion mekanism som ger ytomvandling liknande järnfosfat } Låg skiktvikt Paint } Amorf till sin struktur Zr/Metal Oxide reaction Substrate

24

25 Tunna skikt - endast nm tjockt } Järn fosfat: g/m 2 } Zink fosfat: g/m 2 } Nano teknik 0,1 0,3 g/m 2 } Homogent } Multimetall, kan passivera järn, stål, aluminium, zink

26 } Hur ser förbehandlingen ut med ny teknik? } Vilka salter ska beaktas? } Känslighet för Ca, Zn, Fe, Al, Na, K, osv } Vart kommer dom ifrån?

27 Neutral, medel alkalisk lösning. K, Ca, Na Beroende på val av avfettning så är innehållet av salter olika Men också om formulering innehåller olika typer av t.ex komplexbildare. T.ex silikater, gluconater

28 Sköljvatten Här avbryts den kemiska reaktionen Avlägsnar kemikalier från metallytan som stör vid nästa steg i processen Hårt vatten, Ca Mg, Fe, organiskt föroreningar Rekommenderar avjonat/ro-vatten beroende på ingående vattenkvalité Konduktivitets rekommendation 28

29 Degreasing Rinse DI-Rinse Silan High air pressure blow off Oven Paint

30 Degreasing Rinse Rinse Zirconium acid passivation DI-Rinse E-COAT/ Rinse Oven Wet or powder paint

31 } Fosfaterings produkter har i formuleringen högt saltinnehåll och större tålighet buffert mot saltindrag från förbehandling } Fosfat och kromat är ytomvandlande och ger högre skiktvikter

32 Ny teknik har mindre innehåll av salter Har annan skiktbildning - innebär att salter från t.ex skölj avfettning bakas in I skiktet vid bildandet av skiktet. Dessa salter kan störa själva skiktstrukturen och kan ge sämre korrosions egenskaper. Främst I långtids tester.

33 } Bra process kontroll } Kontroll av konduktivitet } ph } Minimera indrag/ överdrag } Kännedom vilka saltindrag som förbehandling kan tänkas ge

34 Kom på besök J vår webb sida
