1 XSILAN -Teknologi SPF Jan Fonselius

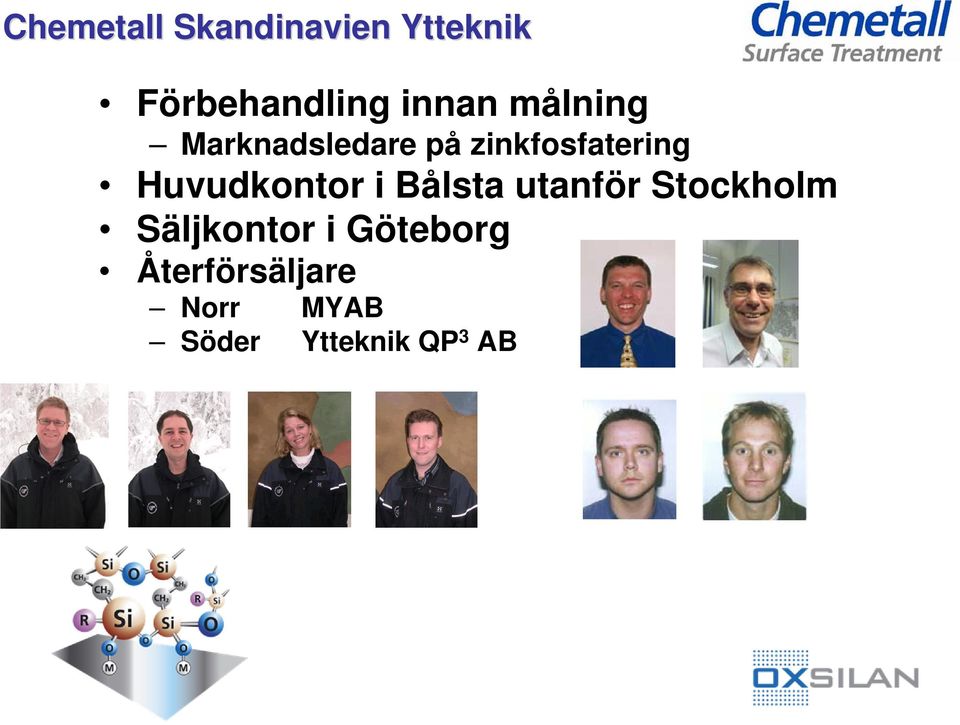

2 Chemetall Skandinavien Ytteknik Förbehandling innan målning Marknadsledare på zinkfosfatering Huvudkontor i Bålsta utanför Stockholm Säljkontor i Göteborg Återförsäljare Norr MYAB Söder Ytteknik QP 3 AB

Huvudkontor i Bålsta utanför Stockholm Säljkontor

3 XSILAN -Teknologi Från järnfosfat till xsilan 1906: Första patentet på järnfosfat i England 1909: Första patentet på zinkfosfat 1931: Genombrottet för fosfatering i Tyskland genom användandet av processer från IG Farben Industry, FFM och Parker / Bonder systems från MG 1989: Peroxid accelererad zinkfosfat från Chemetall 1990: Dopprocess för zinkfosfatering av aluminiumsubstrat 1999: CN4-accelererad zinkfosfatering

IG Farben Industry, FFM och Parker / Bonder systems från MG 1989: Peroxid accelererad zinkfosfat från

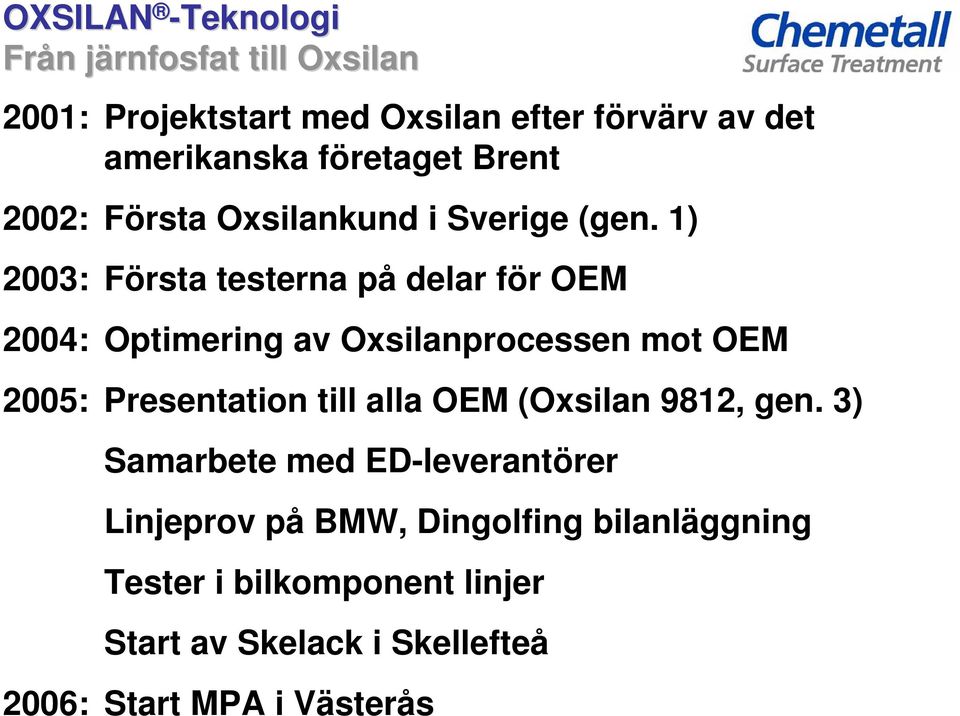

4 XSILAN -Teknologi Från järnfosfat till xsilan 2001: Projektstart med xsilan efter förvärv av det amerikanska företaget Brent 2002: Första xsilankund i Sverige (gen. 1) 2003: Första testerna på delar för EM 2004: ptimering av xsilanprocessen mot EM 2005: Presentation till alla EM (xsilan 9812, gen. 3) Samarbete med ED-leverantörer Linjeprov på BMW, Dingolfing bilanläggning Tester i bilkomponent linjer Start av Skelack i Skellefteå 2006: Start MPA i Västerås

1) 2003: Första testerna på delar för EM 2004: ptimering av xsilanprocessen mot EM 2005: Presentation till alla EM

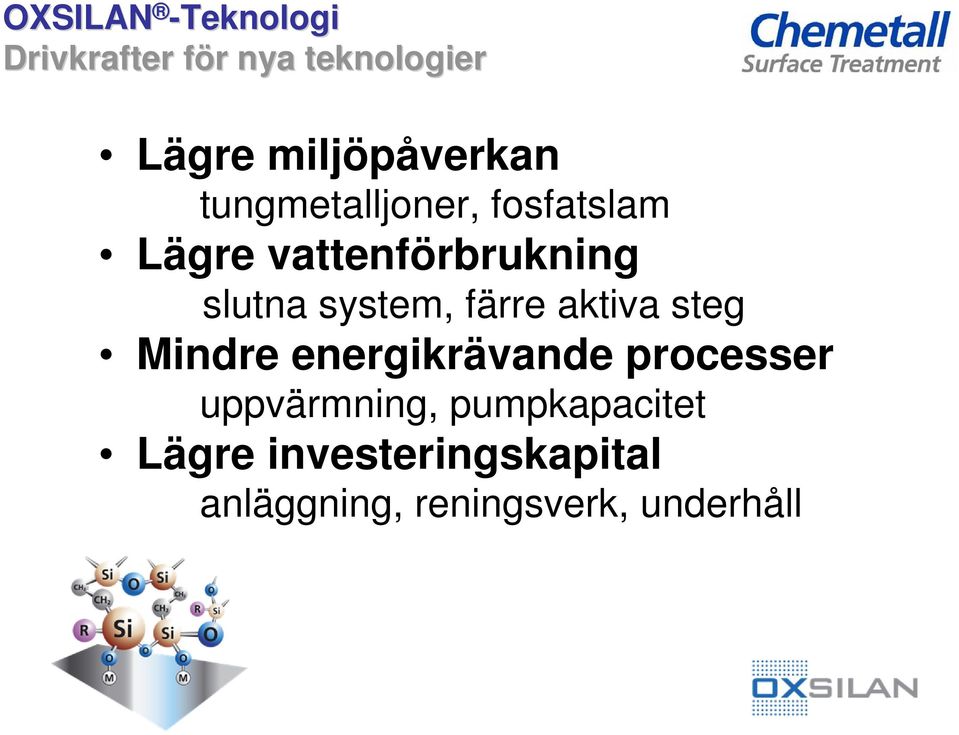

5 XSILAN -Teknologi Drivkrafter för nya teknologier Lägre miljöpåverkan tungmetalljoner, fosfatslam Lägre vattenförbrukning slutna system, färre aktiva steg Mindre energikrävande processer uppvärmning, pumpkapacitet Lägre investeringskapital anläggning, reningsverk, underhåll

slutna system, färre aktiva steg Mindre energikrävande processer

6 XSILAN -Teknologi Vad är xsilan???????? En ersättning för järn- och zinkfosfat samt kromatering Färre steg jmf. med Zn-fosfat - vattenbesparing - enklare process Rumstemperatur Slamfri Klarar alla metaller Färgade skikt - energisnål - inget farligt avfall - mindre underhåll - en process för allt - kejsarens nya kläder

med Zn-fosfat - vattenbesparing - enklare process Rumstemperatur Slamfri Klarar

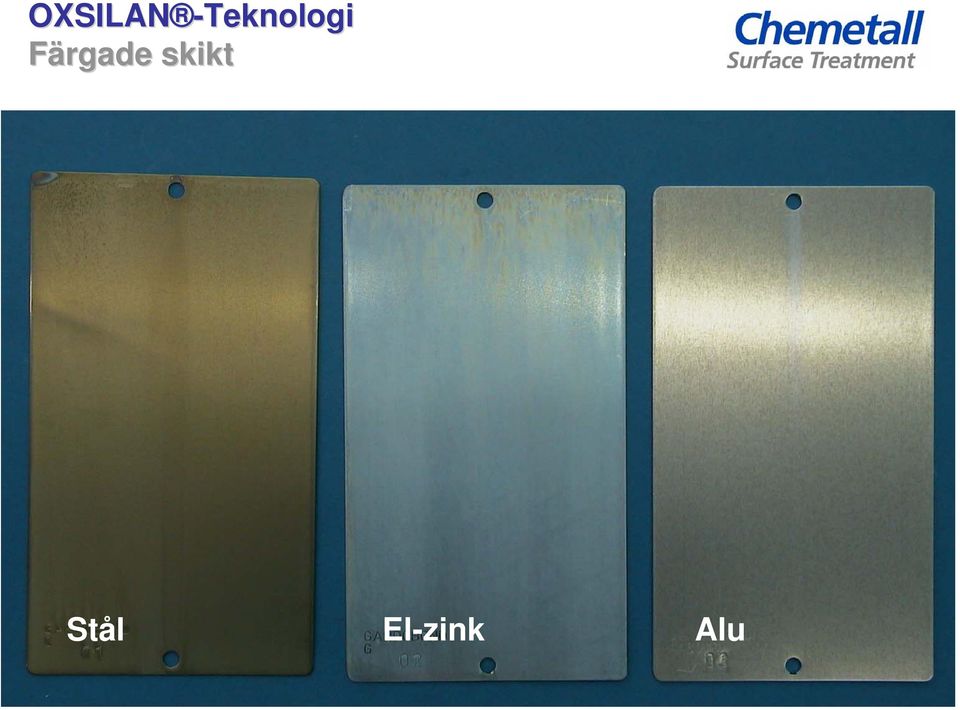

7 XSILAN -Teknologi Färgade skikt Stål El-zink Alu

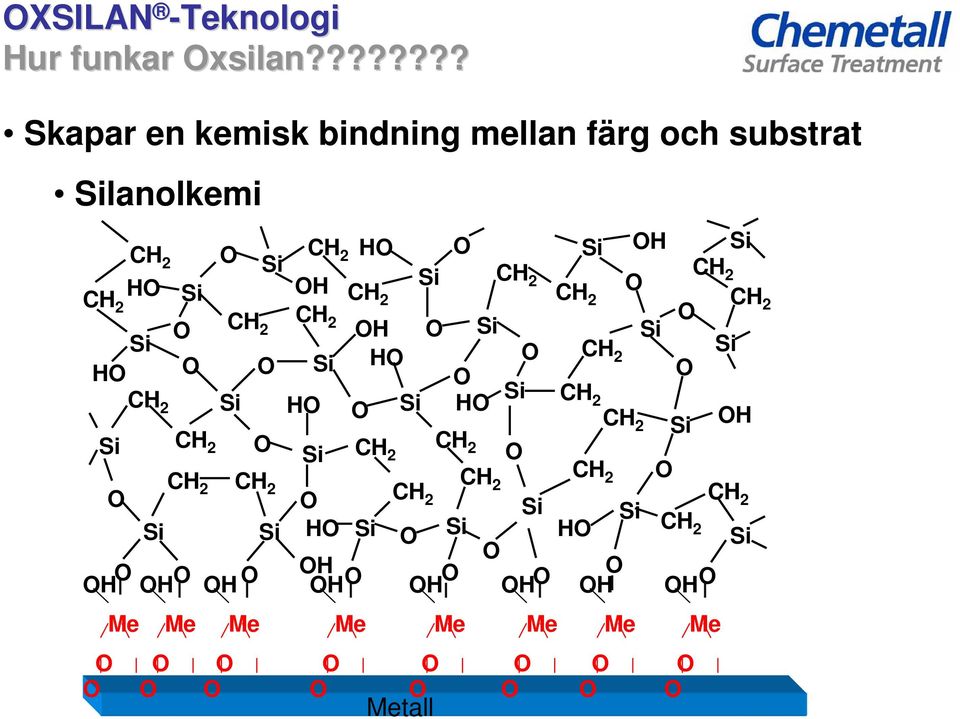

8 XSILAN -Teknologi Hur funkar xsilan???????? Skapar en kemisk bindning mellan färg och substrat Silanolkemi CH CH 2 H Si H Si 2 Si H Si CH CH 2 Si CH 2 H CH 2 CH 2 2 CH CH CH H Si Si Si H CH H Si 2 Si CH Si 2 Si H Si H CH 2 CH 2 Si H Si CH2 CH2 Si CH 2 CH 2 CH 2 CH CH CH CH Si 2 Si Si Si H Si Si H CH 2 Si H H H H H H H H H Me Me Me Me Metall Me Me Me Me

Si H Si CH CH 2 Si CH 2 H CH 2 CH 2 2 CH CH CH 2 2 2 H Si Si Si H CH H Si 2 Si CH Si 2 Si H

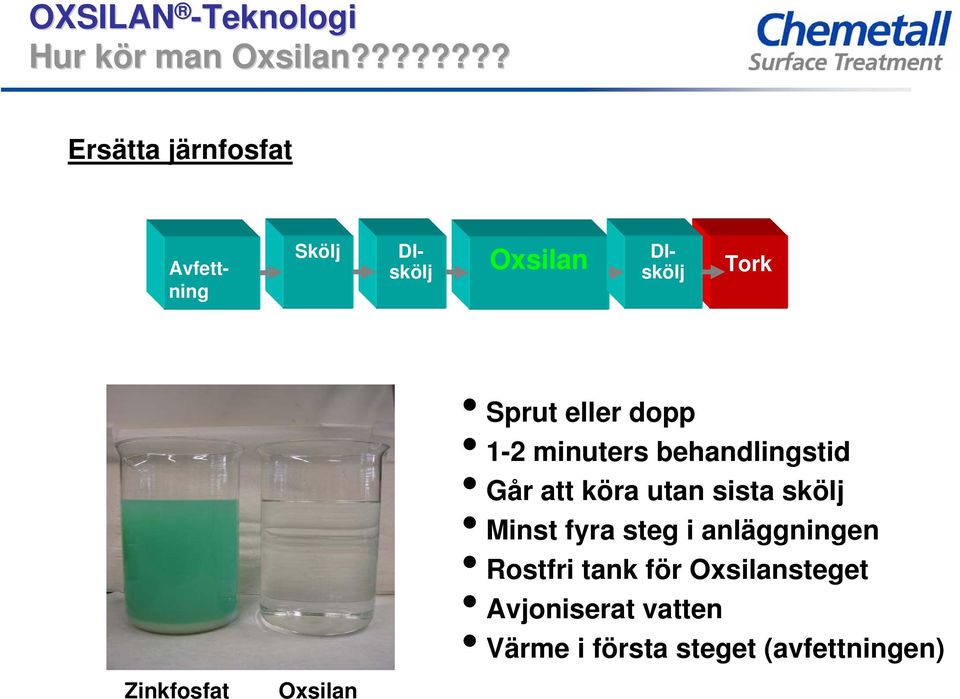

9 XSILAN -Teknologi Hur kör man xsilan???????? Ersätta järnfosfat DIskölj Avfettning Skölj xsilan DIskölj Tork Zinkfosfat xsilan Sprut eller dopp 1-2 minuters behandlingstid Går att köra utan sista skölj Minst fyra steg i anläggningen Rostfri tank för xsilansteget Avjoniserat vatten Värme i första steget (avfettningen)

Zinkfosfat xsilan Sprut eller dopp 1-2 minuters behandlingstid Går att köra

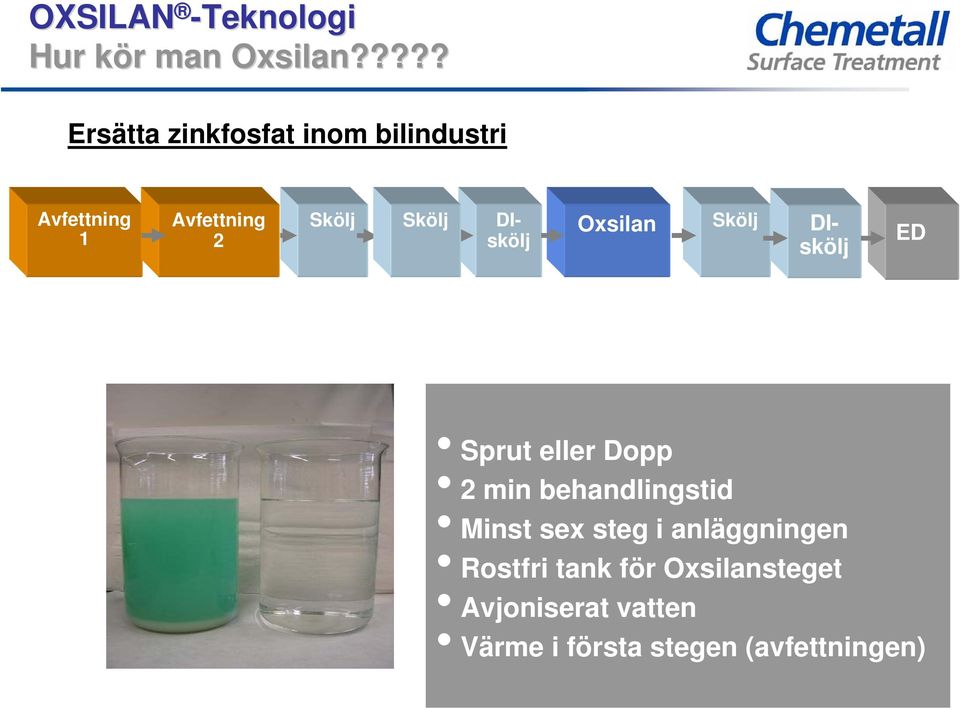

10 XSILAN -Teknologi Hur kör man xsilan????? Ersätta zinkfosfat inom bilindustri Avfettning 1 Avfettning Skölj Skölj Skölj DI- xsilan DIskölj 2 skölj ED Sprut eller Dopp 2 min behandlingstid Minst sex steg i anläggningen Rostfri tank för xsilansteget Avjoniserat vatten Värme i första stegen (avfettningen)

Skölj Skölj DI- xsilan DIskölj 2 skölj ED Sprut eller Dopp 2 min

11 XSILAN -Teknologi Nackdelar Nytt system Pulverfärg är utvecklad mot vanlig fosfatering Få referenser Bilindustrin är konservativ Många standarder kräver zinkfosfat Större krav på avfettning Viktigt välja rätt avfettare Använd pressoljor från er kemleverantör

Många standarder kräver zinkfosfat Större krav på avfettning

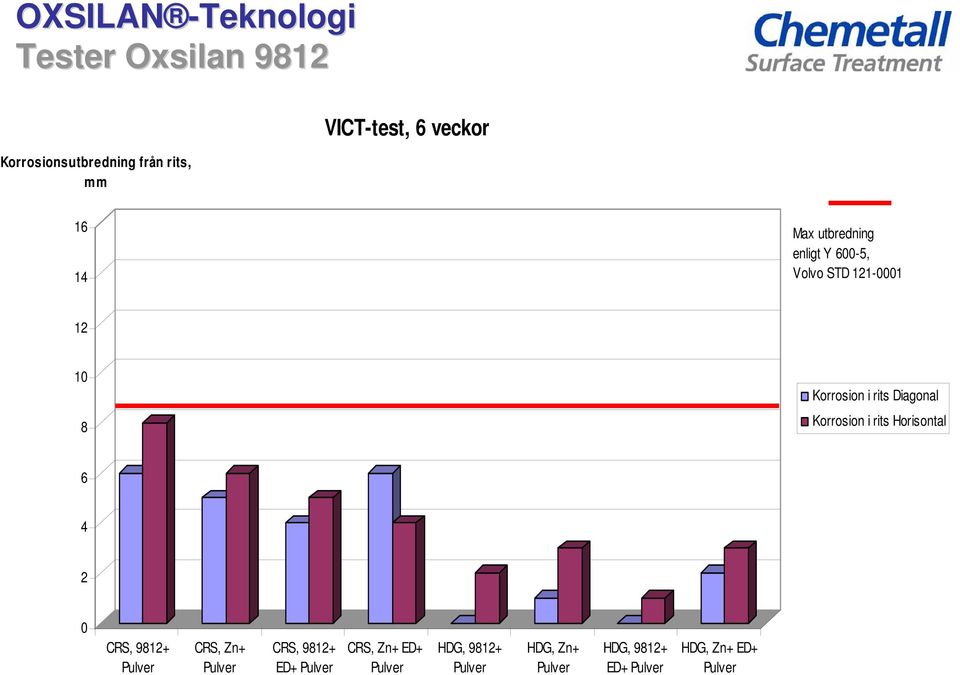

12 XSILAN -Teknologi Tester xsilan 9812 Korrosionsutbredning från rits, mm VICT-test, 6 veckor Max utbredning enligt Y 600-5, Volvo STD Korrosion i rits Diagonal Korrosion i rits Horisontal CRS, Pulver CRS, Zn+ Pulver CRS, ED+ Pulver CRS, Zn+ ED+ Pulver HDG, Pulver HDG, Zn+ Pulver HDG, ED+ Pulver HDG, Zn+ ED+ Pulver

Korrosion i rits Horisontal 6 4 2 0 CRS, 9812+ Pulver CRS, Zn+ Pulver CRS, 9812+ ED+ Pulver

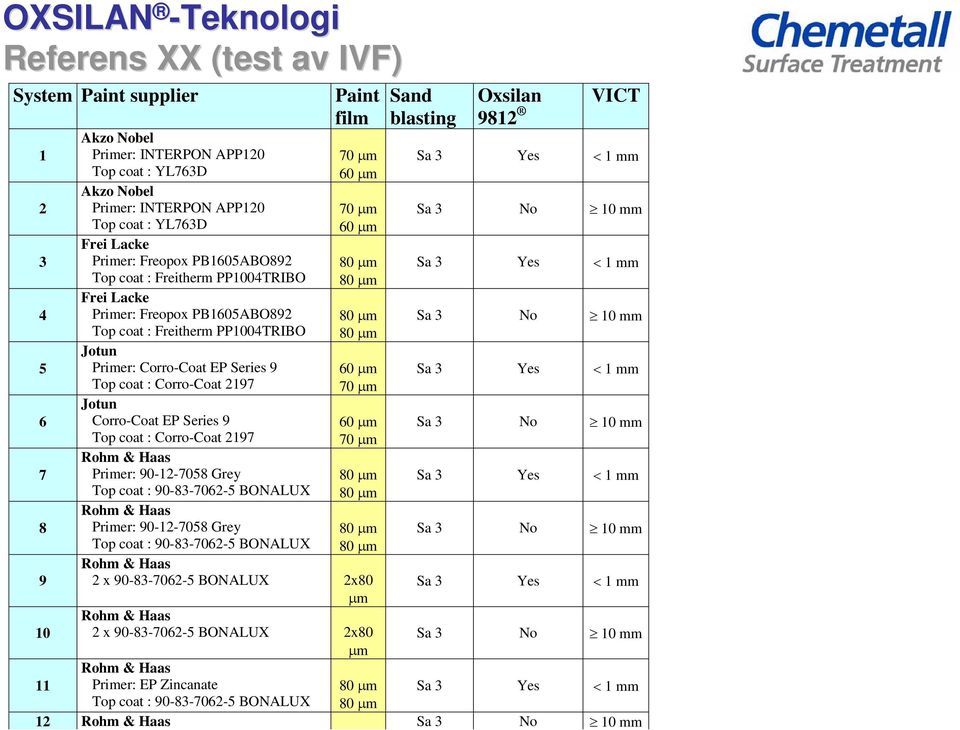

13 XSILAN -Teknologi Referens XX (test av IVF) System Paint supplier Akzo Nobel Primer: INTERPN APP120 Top coat : YL763D Akzo Nobel Primer: INTERPN APP120 Top coat : YL763D Frei Lacke Primer: Freopox PB1605AB892 Top coat : Freitherm PP1004TRIB Frei Lacke Primer: Freopox PB1605AB892 Top coat : Freitherm PP1004TRIB Jotun Primer: Corro-Coat EP Series 9 Top coat : Corro-Coat 2197 Jotun Corro-Coat EP Series 9 Top coat : Corro-Coat 2197 Rohm & Haas Primer: Grey Top coat : BNALUX Rohm & Haas Primer: Grey Top coat : BNALUX Paint film 70 µm 60 µm 70 µm 60 µm 80 µm 80 µm 80 µm 80 µm 60 µm 70 µm 60 µm 70 µm 80 µm 80 µm 80 µm 80 µm Rohm & Haas 2 x BNALUX 2x80 µm Rohm & Haas 2 x BNALUX 2x80 µm Rohm & Haas Primer: EP Zincanate Top coat : BNALUX Sand blasting xsilan VICT 9812 Sa 3 Yes < 1 mm Sa 3 No 10 mm Sa 3 Yes < 1 mm Sa 3 No 10 mm Sa 3 Yes < 1 mm Sa 3 No 10 mm Sa 3 Yes < 1 mm Sa 3 No 10 mm Sa 3 Yes < 1 mm Sa 3 No 10 mm µm Sa 3 Yes < 1 mm 80 µm 12 Rohm & Haas Sa 3 No 10 mm

2197 Jotun Corro-Coat EP Series 9 Top coat : Corro-Coat 2197 Rohm & Haas Primer: 90-12-7058 Grey Top coat : 90-83-7062-5 BNALUX Rohm & Haas Primer: 90-12-7058 Grey Top coat : 90-83-7062-5 BNALUX

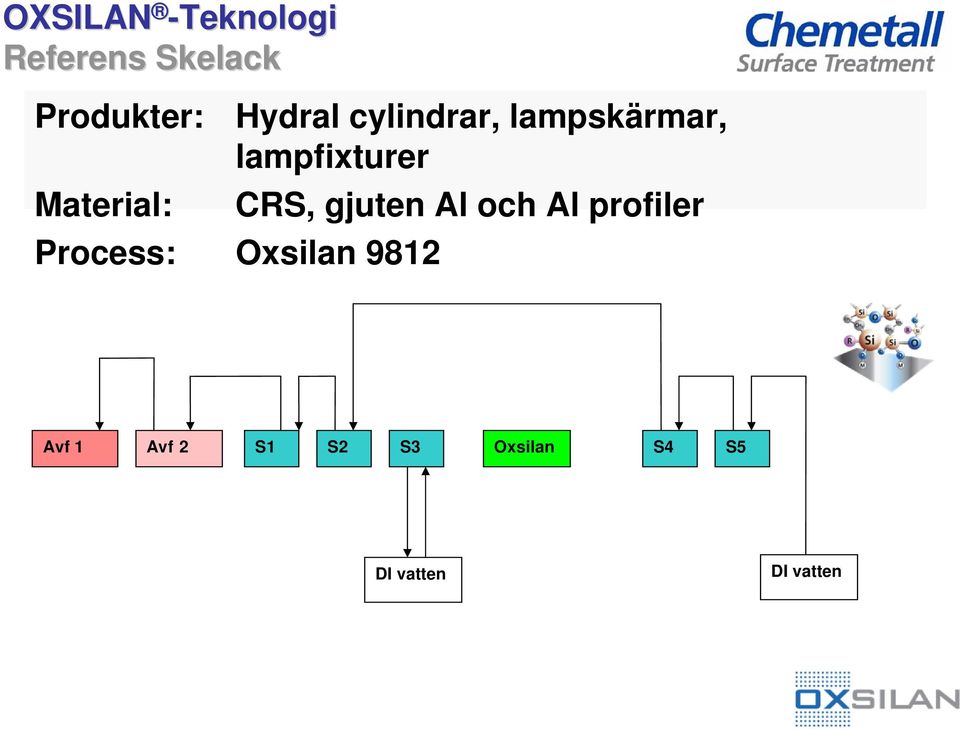

14 XSILAN -Teknologi Referens Skelack Produkter: Material: Hydral cylindrar, lampskärmar, lampfixturer CRS, gjuten Al och Al profiler Process: xsilan 9812 Avf 1 Avf 2 S1 S2 S3 xsilan S4 S5 DI vatten DI vatten

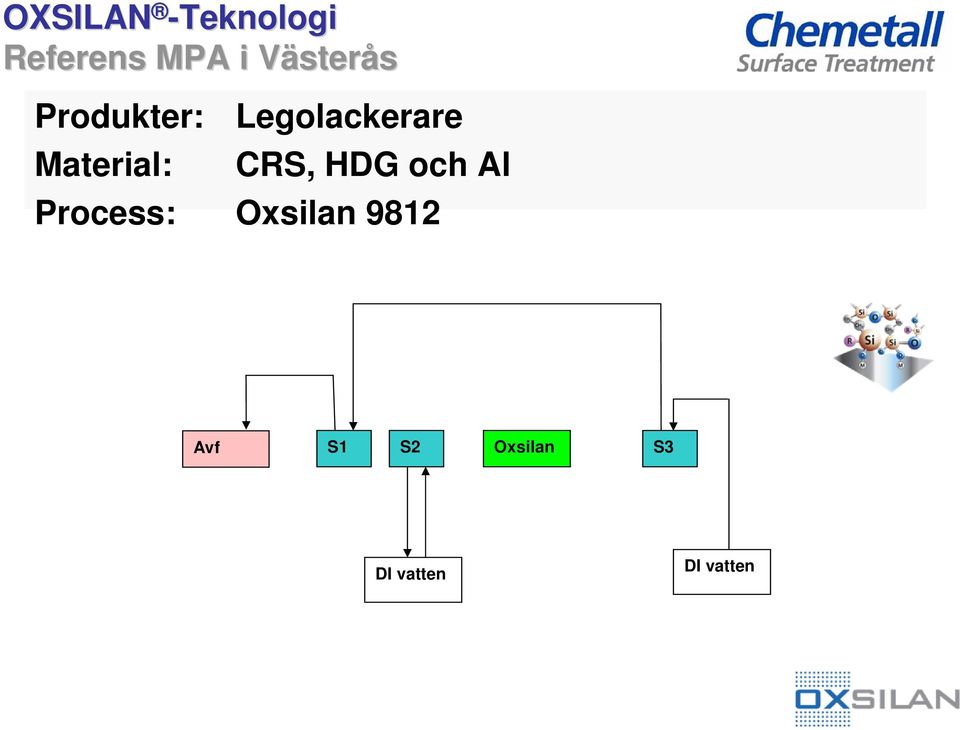

15 XSILAN -Teknologi Referens MPA i Västerås Produkter: Legolackerare Material: CRS, HDG och Al Process: xsilan 9812 Avf S1 S2 xsilan S3 DI vatten DI vatten

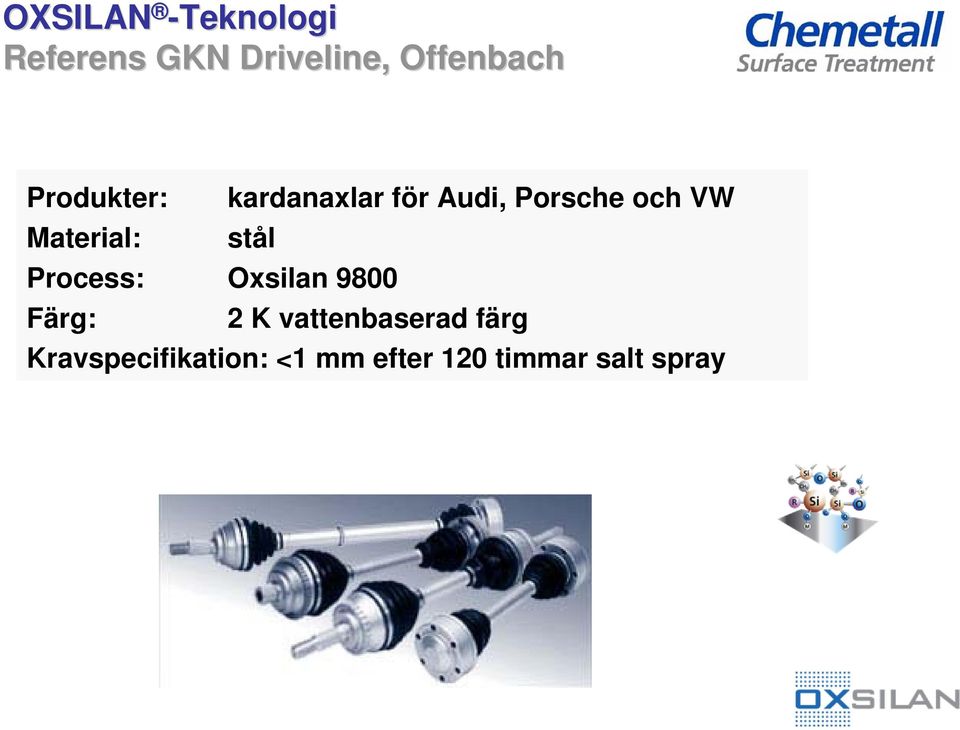

16 XSILAN -Teknologi Referens GKN Driveline,, ffenbach Produkter: kardanaxlar för Audi, Porsche och VW Material: stål Process: xsilan 9800 Färg: 2 K vattenbaserad färg Kravspecifikation: <1 mm efter 120 timmar salt spray

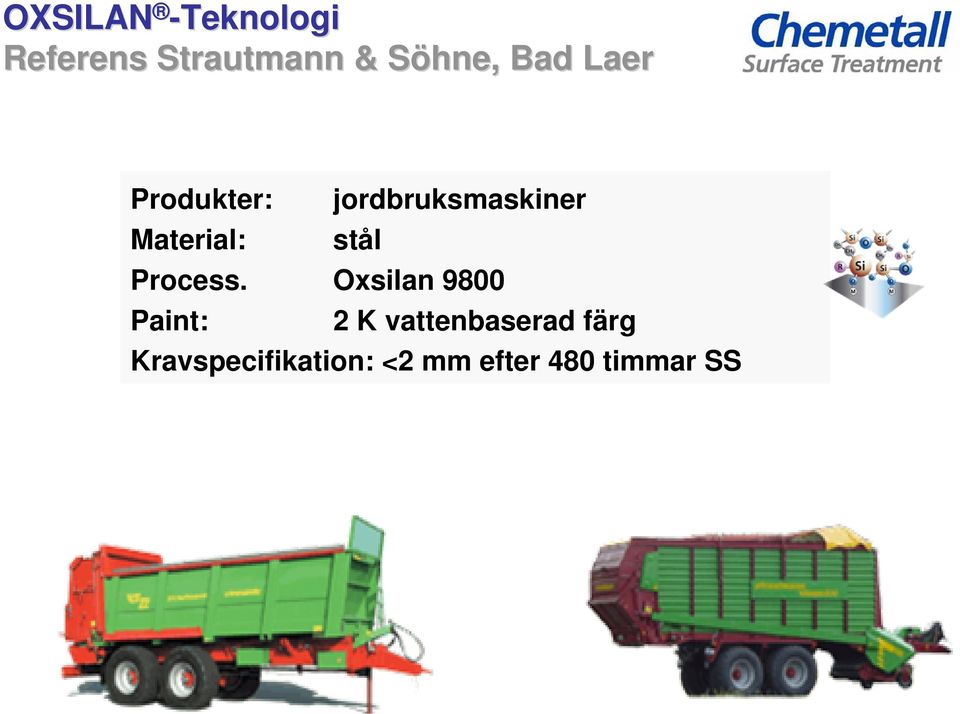

17 XSILAN -Teknologi Referens Strautmann & Söhne, Bad Laer Produkter: jordbruksmaskiner Material: stål Process. xsilan 9800 Paint: 2 K vattenbaserad färg Kravspecifikation: <2 mm efter 480 timmar SS

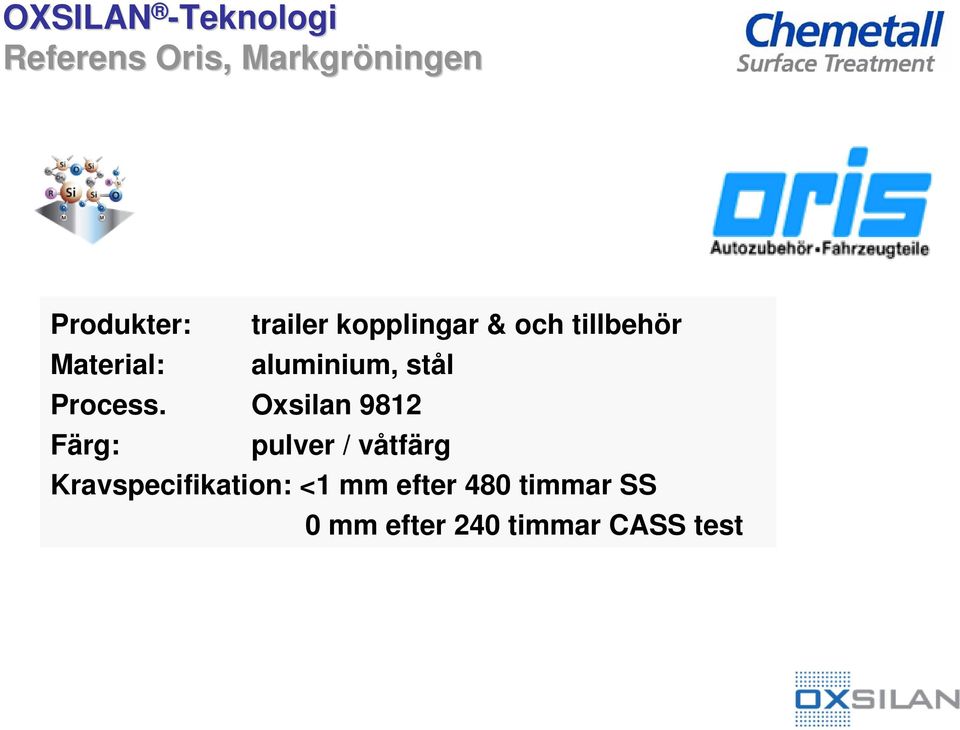

18 XSILAN -Teknologi Referens ris,, Markgröningen Produkter: trailer kopplingar & och tillbehör Material: aluminium, stål Process. xsilan 9812 Färg: pulver / våtfärg Kravspecifikation: <1 mm efter 480 timmar SS 0 mm efter 240 timmar CASS test

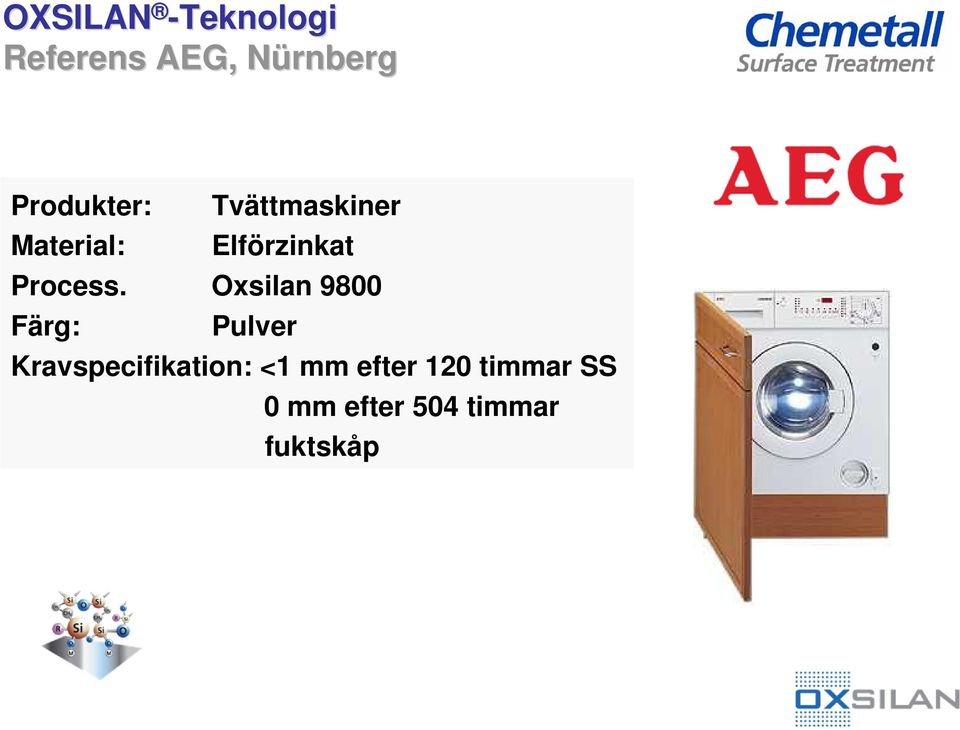

19 XSILAN -Teknologi Referens AEG, Nürnberg Produkter: Tvättmaskiner Material: Elförzinkat Process. xsilan 9800 Färg: Pulver Kravspecifikation: <1 mm efter 120 timmar SS 0 mm efter 504 timmar fuktskåp

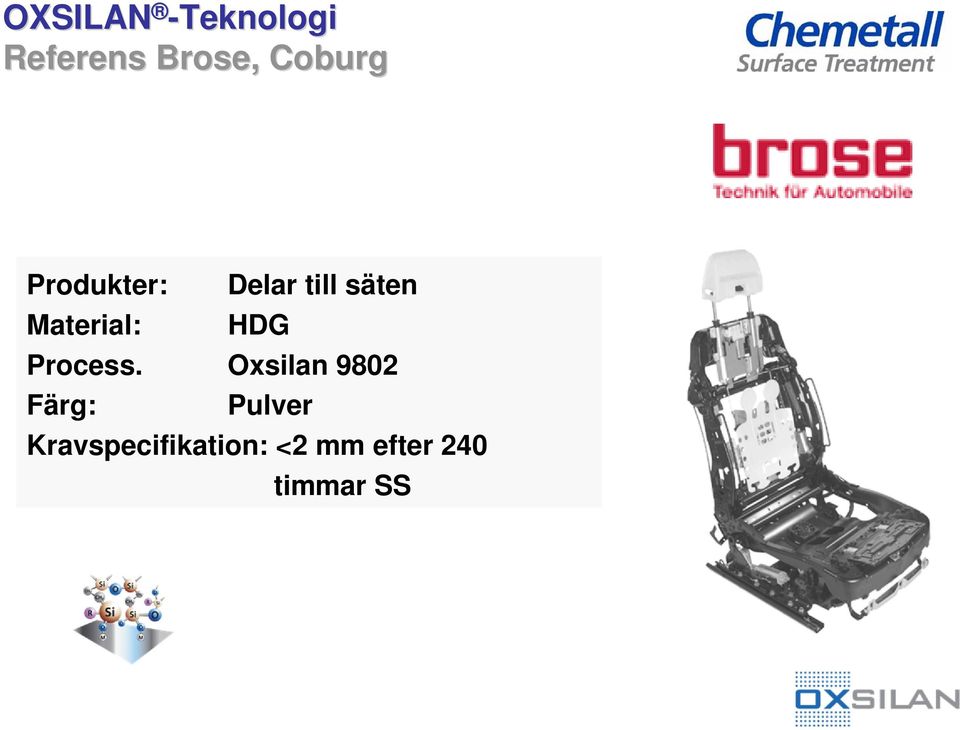

20 XSILAN -Teknologi Referens Brose, Coburg Produkter: Delar till säten Material: HDG Process. xsilan 9802 Färg: Pulver Kravspecifikation: <2 mm efter 240 timmar SS
